Гидроаккумулятор с верхним подключением – Подключение гидроаккумулятора в систему водоснабжения своими руками

Какой гидроаккумулятор выбрать вертикальный или горизонтальный?

Расхожее мнение – все равно, в каком исполнении пробрести металлический сосуд, раз в техническом плане модели, имеющие идентичные характеристики (тип, вместимость), ничем не отличаются и одинаково хорошо выполняют свою основную функцию стабилизации давления в системе подачи воды. Главное, чтобы гидроаккумулятор поместился в предназначенном для него месте, не создавая в доме неудобств. Но если вникнуть в специфику работы этих устройств, то станет понятно, что в эксплуатационном аспекте разница между горизонтальными и вертикальными приборами все-таки есть. А насколько она существенна и принципиальна, решать придется самостоятельно, с учетом всех особенностей системы водоснабжения своего дома.

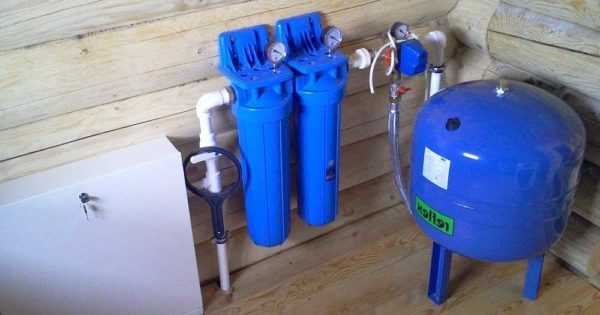

Стоит уточнить, что гидроаккумулятор используется в системах закрытого типа. Продаются приборы этой группы в большом ассортименте, различной вместимости. У резервуаров объемом менее 100 л нет каких-либо приспособлений, позволяющих удалить из них воздух. Это возможно лишь при полном опорожнении ГА. Другое дело – сосуды более емкие, которые выполняют и еще одну функцию – накопление определенного запаса воды на случай форс-мажорной ситуации (например, при отключении пром/напряжения).

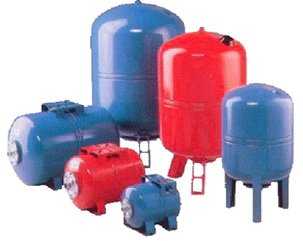

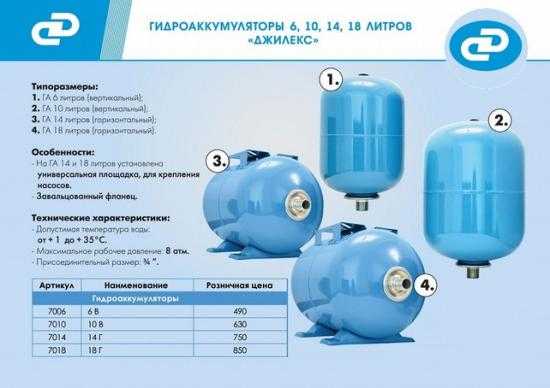

В чем разница между ГА?

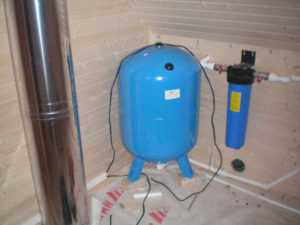

Гидроаккумулятор вертикальный, если его объем превышает 100 л, в верхней части имеет отверстие с резьбой, что позволяет оснащать модель воздухоотводчиком. Нужно лишь правильно настроить этот запорный элемент и своевременно обслуживать, если последнее предусмотрено технической документацией на изделие.

Преимущество вертикальных гидроаккумуляторов – в большом сортаменте. Емкость резервуаров доходит до 750 л. Если кроме основной функции ГА (стабилизация давления в системе) требуется обеспечить запас воды в доме, то такие модели – самый рациональный выбор.

В горизонтальных гидроаккумуляторах задача воздухоудаления решается иначе, и связано это именно с пространственной ориентацией корпуса сосуда. Для этого задействуется примыкающий участок трубы с установленным на нем краном (шаровым) и специальным ниппелем, через который производится отвод воздуха до появления нормальной струи воды (ее слив). С этой процедурой знакомы все, кому доводилось в начале отопительного сезона обезвоздушнивать чугунные батареи старой модификации.

Минус горизонтальных гидроаккумуляторов в том, что они не отличаются большим объемом, как вертикальные аналоги. Следовательно, сохранение запаса воды – не их функция. Зато с монтажом подобных моделей не возникнет каких-либо проблем. Они могут устанавливаться на пол, крепиться на стене. А это значит, что найти удобное место для размещения такого гидроаккумулятора гораздо проще. Иногда именно этот фактор имеет определяющее значение.

alfatep.ru

Как подключить гидроаккумулятор в систему водоснабжения

Для того чтобы насос не включался каждый раз как в доме открывается кран, в систему устанавливают гидроаккумулятор. В нем содержится некоторый объем воды, достаточный для небольшого расхода. Это позволяет практически избавиться от кратковременных включений насоса. Установка гидроаккумулятора щатея несложная, но потребуется еще некоторое количество устройств — как минимум — реле давления, а еще желательно наличие манометра и воздухоотводчика.

Функции, назначение, виды

Место установки — в приямке или в доме

В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.

Назначение

Одну из функций гидроаккумуляторов — сглаживать гидроудары мы выяснили. Но есть и другие:

Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.

Виды

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

• для холодной воды;
• для горячей воды;
• для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

Два вида гидроаккумуляторов

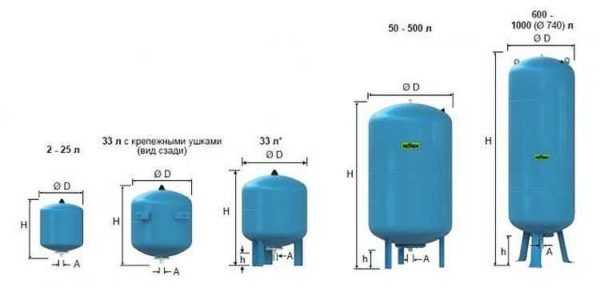

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

Принцип работы

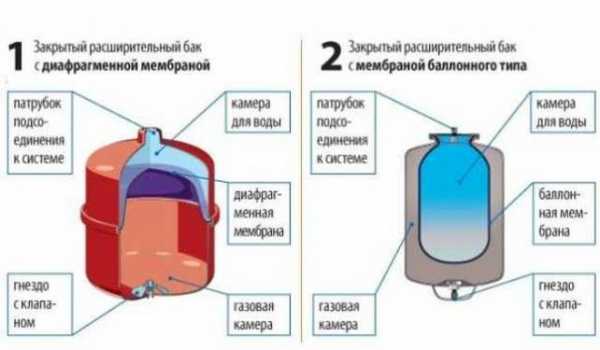

Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.

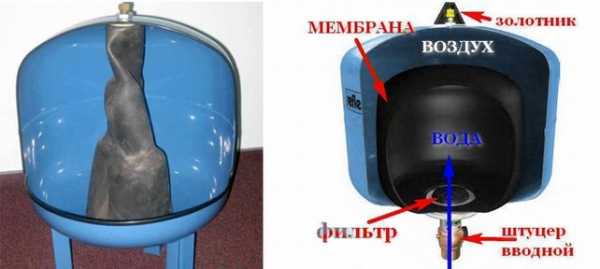

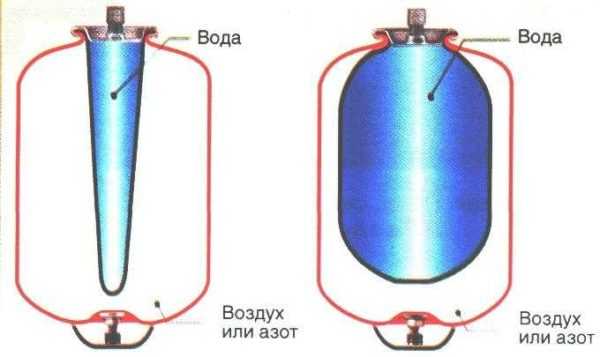

Принцип работы гироаккумулятора с мембраной в виде груши

Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.

За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.

Баки большого объема

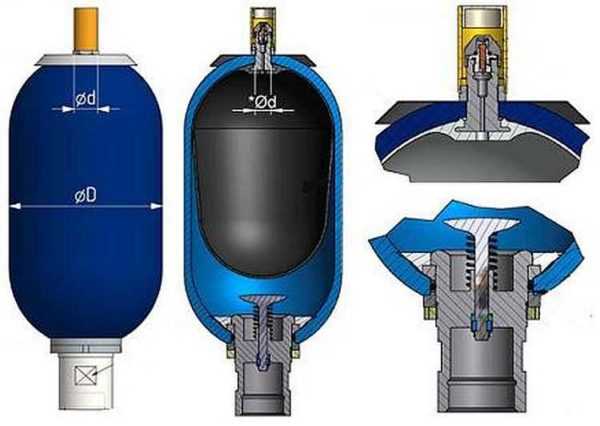

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Строение гидроаккумулятора большого размера

Как выбрать объем бака

Объем бака выбираете произвольно. Никаких требований или ограничений нет. Чем больше объем бака, тем больший запас воды у вас будет на случай отключения и тем реже будет включаться насос.

При выборе объема стоит помнить, что тот объем, который стоит в паспорте — это размер всей емкости. Воды в ней будет почти в половину меньше. Второе что надо иметь в виду — это габаритные размеры емкости. Бак на 100 литров это приличная такая бочка — около 850 мм высотой и 450 мм в диаметре. Для нее и обвязки надо будет где-то найти место. Где-то — это в помещении, куда приходит труба от насоса. Там обычно и устанавливают все оборудование.

Объем выбирают исходя из среднего расхода

Если чтобы выбрать объем гидроаккумулятора вам требуются хоть какие-то ориентиры, посчитайте средний расход с каждой точки водоразбора (есть специальные таблицы или можно посмотреть в паспорте к бытовой технике). Все эти данные суммируйте. Получите возможный расход в том случае, если все потребители будут одновременно работать. Потом прикиньте, сколько и каких одновременно устройств может работать, посчитайте сколько в этом случае за минуту уйдет воды. Скорее всего к этому времени вы уже придете к какому-то решению.

Чтобы было немного проще, скажем, что объема гидробака в 25 литров хватает на обеспечение нужд двух человек. Он обеспечит нормальное функционирование совсем небольшой системы: кран, унитаз, мойка и небольшой водонагреватель. При наличии другой бытовой техники емкость надо увеличивать. Хорошая новость в том, что если вы решите, что имеющегося резервуара вам недостаточно, можно всегда установить дополнительный.

Каким должно быть давление в гидроаккумуляторе

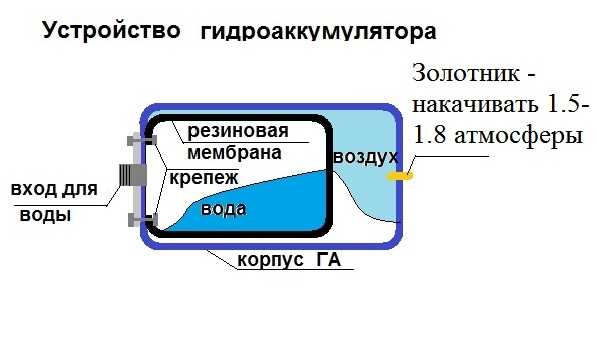

В одной части гидроаккмулятора находится сжатый воздух, во вторую закачивается вода. Воздух в баке находится под давлением — заводские настройки — 1,5 атм. Это давление не зависит от объема — и на баке емкостью 24 литра и в 150 литров оно одинаковое. Больше-меньше может быть предельно допустимое максимальное давление, но оно зависит не от объема, а от мембраны и указывается в технических характеристиках.

Конструкция гидроаккумулятора (изображение фланцев)

Предварительная проверка и коррекция давления

Перед подключением гидроаккумулятора в систему желательно давление в нем проверить. От этого показателя зависят настройки реле давления, а при транспортировке и хранении давление могло упасть, так что контроль очень желателен. Контролировать давление в гиробаке можно при помощи манометра, подключенного к специальному входу в верхней части бака (емкость от 100 литров и больше) или установленного в нижней его части как одну из деталей обвязки. Временно, для контроля, можно подключить автомобильный манометр. Погрешность у него обычно невелика и работать им удобно. Если такого нет, можно использовать штатный для водопроводов, но они обычно точностью не отличаются.

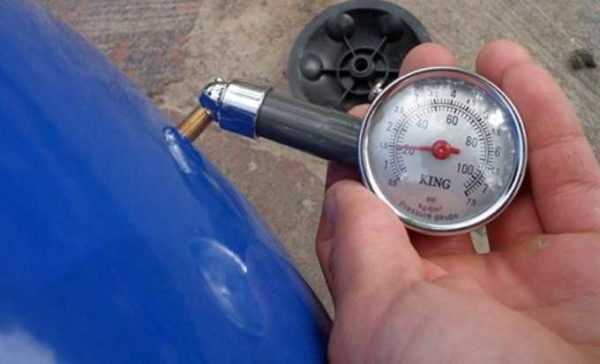

Подключить манометр к ниппелю

При необходимости давление в гидроаккумуляторе можно увеличить или уменьшить. Для этого есть ниппель в верхней части бака. Через ниппель подключается автомобильный или велосипедный насос и при необходимости давление увеличивается. Если же его надо стравить, каким-то тонким предметом отгибают клапан ниппеля, выпуская воздух.

Какое давление воздуха должно быть

Так таким же должно быть давление в гидроаккумуляторе? Для нормальной работы бытовой техники необходимо давление 1,4-2,8 атм. Чтобы мембрана бака не рвалась, давление в системе должно быть чуть больше давления бака — на 0,1-0,2 атм. Если в баке давление 1,5 атм, то давление в системе не должно быть ниже чем 1,6 атм. Это значение и выставляют на реле давления воды, которое работает в паре с гидроаккумулятором. Это оптимальные настройки для небольшого одноэтажного дома.

Если дом двухэтажный, придется давление повышать. Есть формула расчета давления в гидробаке:

                                                               Vатм.=(Hmax+6)/10

Где Hmax — высота наивысшей точки водоразбора. Чаще всего это душ. Измеряете (высчитываете) на какой высоте относительно гидроаккумулятора находится его лейка, подставляете в формулу, получаете давление, которое должно быть в баке.

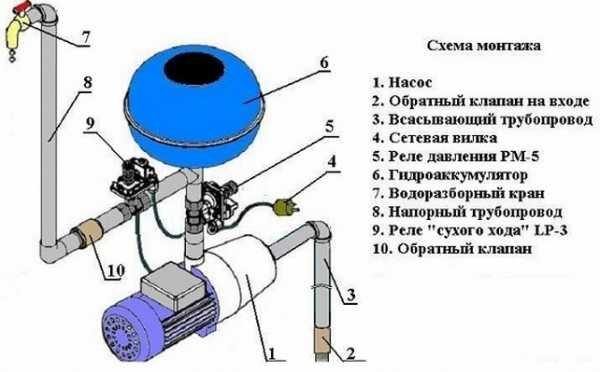

Подключение гидроаккумулятора к поверхностному насосу

Если в доме установлена джакузи, все сложнее. Придется подбирать опытным путем — меняя настройки реле и наблюдая за работой точек водоразбора и бытовой техники. Но при этом рабочее давление не должно быть больше максимально допустимого для другой бытовой техники и сантехнических приборов (указывается в технических характеристиках).

Как выбрать

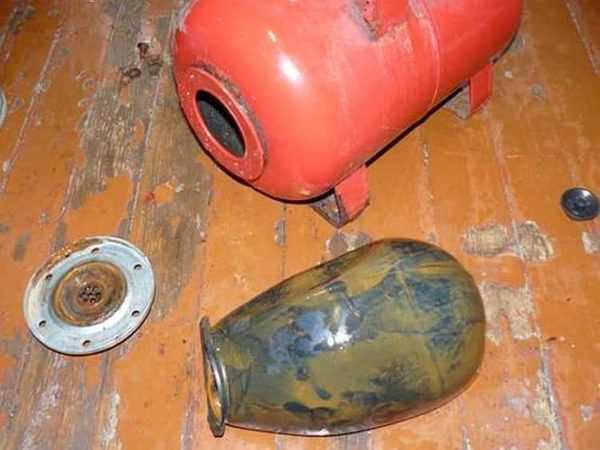

Основной рабочий орган гидробака — мембрана. От качества материала зависит срок ее службы. Лучшими на сегодня являются мембраны из изобутированной резины (ее еще называют пищевой). Материал корпуса имеет значение толкьо в баках мембранного типа. В тех, в которых установлена «груша» вода контактирует только с резиной и материал корпуса значения не имеет.

Фланец должен быть из толстой оцинкованной стали, но лучше — из нержавейки

Что действительно важно в баках с «грушами» — это фланец. Обычно его делают из оцинкованного металла. В этом случае важна толщина металла. Если это всего 1 мм, примерно через год-полтора эксплуатации в металле фланца появится дырка, бак потеряет герметичность и система перестает работать. Причем гарантия всего год, хоть заявленный срок эксплуатации — 10-15 лет. Фланец портиться обычно после окончания гарантийного срока. Заварить его нет никакой возможности — очень тонкий металл. Приходится искать в сервисных центрах новый фланец или покупать новый бак.

Итак, если хотите чтобы гидроаккумулятор служил долго, ищите фланец из толстой оцинковки или тонкий, но из нержавейки.

Подключение гидроаккумулятора к системе

Обычно системе водоснабжения частного дома состоит из:

В данной схеме может еще присутствовать манометр — для оперативного контроля давления, но это устройство не обязательно. Его можно периодически подключать — для проведения тестовых замеров.

С пятивыводным штуцером или без

Если насос поверхностного типа, гидроаккумулятор обычно ставят возле него. В этом случае обратный клапан ставят на всасывающем трубопроводе, а все остальные устройства устанавливаются в одной связке. Соединяются они обычно при помощи пятивыводного штуцера.

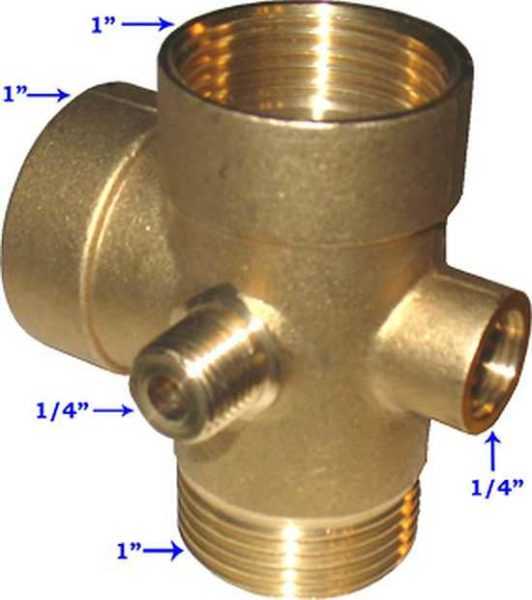

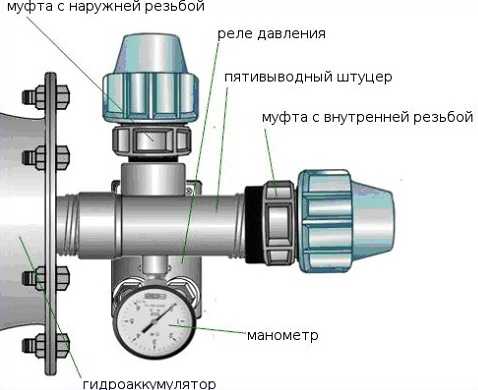

Пятивыводной штуцер для обвязки гидроаккумулятора

Он имеет выводы с разными диаметрами, как раз под используемые для обвязки гидроаккумулятора устройства. Потому систему чаще всего и собирают на его основе. Но данный элемент совсем не обязателен и можно все соединить при помощи обычных фитингов и кусков труб, но это более трудоемкое занятие, к тому же соединений будет больше.

Как подключить гидроаккумулятор к скважине — схема без пятивыводного штуцера

Одним своим дюймовым выводом штуцер накручивается на бак — патрубок расположен внизу. К выходам на 1/4 дюйма подключается реле давления и манометр. К оставшимися свободными дюймовым выводам подключается труба от насоса и разводка к потребителям. Вот и все подключение гироаккумулятора к насосу. Если собираете схему водоснабжения с поверхностным насосом, использовать можно гибкий шланг в металлической обмотке (с дюймовыми штуцерами) — с ним работать проще.

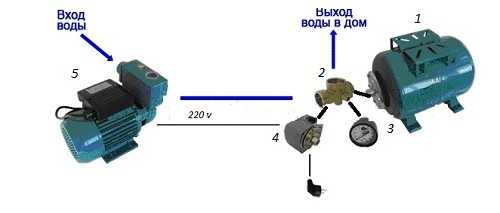

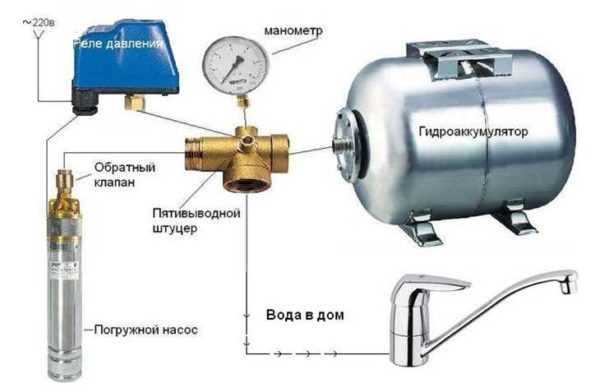

Наглядная схема подключения насоса и гидроаккумулятора — там где необходимо используйте шланги или трубы

Как обычно, вариантов несколько, выбирать вам.

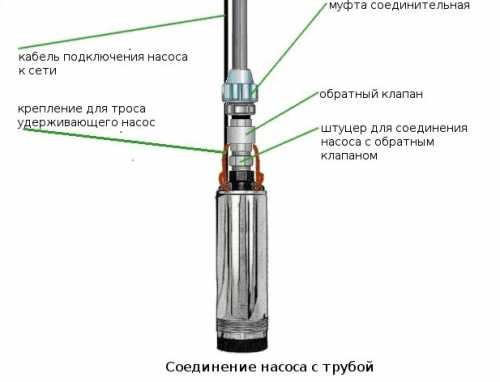

Подключают гидроаккумулятор к погружному насосу точно также. Вся разница в том, где установлен насос и куда подавать питание, но к установке гидроаккумулятора это не имеет отношения. Его ставит в том месте, куда заходят трубы от насоса. Подключение — один в один (смотрите схему).

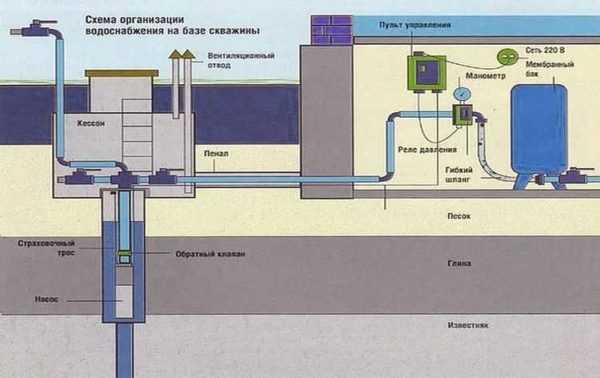

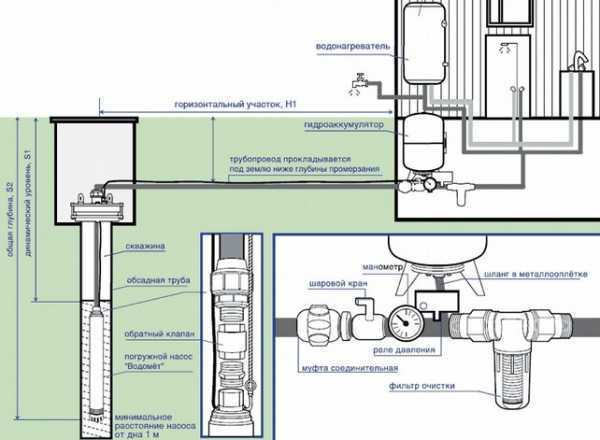

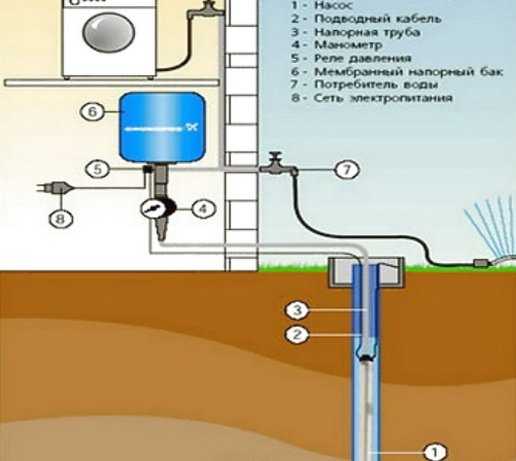

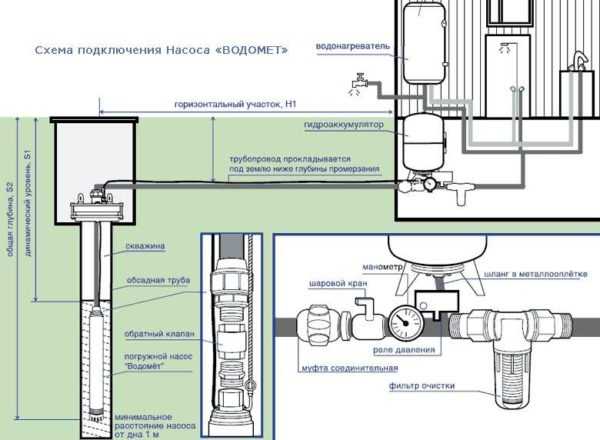

Схема подключения гидроаккумулятор к погружному насосу

Как установить два гидробака на один насос

При эксплуатации системы иногда владельцы приходя к выводу, что имеющегося объема гидроаккумулятора им недостаточно. В таком случае можно параллельно установить второй (третий, четвертый и т.д.) гидробак любого объема.

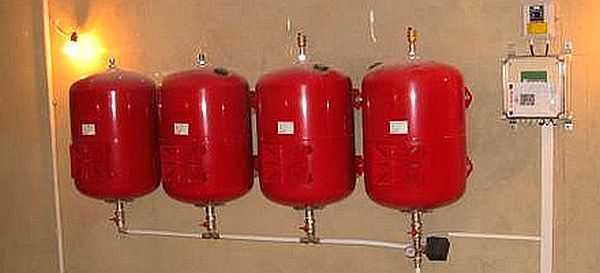

Подключение нескольких гидробаков в одну систему

Перенастройку системы делать не надо, реле будет отслеживать давление в том баке, на котором установлено, а жизнеспособность такой системы намного выше. Ведь если повредится первый гидроаккумулятор, второй будет работать. Есть и еще один положительный момент — два бака по 50 литров стоят меньше, чем один на 100. Дело в более сложной технологии производства крупногабаритных емкостей. Так что это еще и экономически выгоднее.

Как подключить второй гидроаккумулятор в систему? На вход первого накрутить тройник, к одному свободному выходу подключить вход от насоса (пятивыводного штуцера), к оставшемуся свободным — вторую емкость. Все. Можно схему тестировать.

dekormyhome.ru

Выбор и особенности монтажа гидроаккумулятора

Назначение гидроаккумулятора – поддерживать в водопроводной системе постоянное давление, сглаживать пики давления при гидроударах, и уменьшать количество включений и выключений насосной установки, до технически-приемлемого значения.

Гидроаккумулятор (мембранный бак, как его еще называют) обязателен в системе водоснабжения, когда вода в дом подается насосом.

Если имеются значительные перепады давления при централизованной подаче воды, также выручит гидроаккумулятор. Он будет сглаживать перепады и поддержит давление на заданном уровне, что бы обеспечивалась нормальная работа приборов потребляющих воду.

Обратите внимание, что гидроаккумулятор представляет из себя полностью герметичную систему, в которой вода с воздухом не контактирует, поэтому наличие гидроаккумулятора не влияет на свойства воды.

Принципы работы

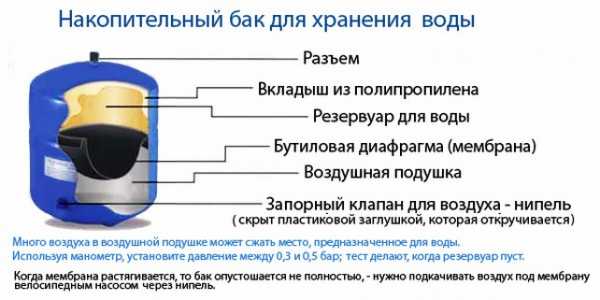

Этот прибор представляет из себя полый герметичный сосуд, разделенный резиновой мембраной (грушей) на две камеры. В нижнюю камеру (в грушу) закачивается вода, она расширяет грушу и сжимает воздух в другой камере. При включении точки водозабора, воздух вытесняет воду обратно в систему водоснабжения. Давление в системе водопровода поддерживается в заданных пределах за счет сжатия воздуха в гидроаккумуляторе.

Насос в системе водоснабжения, в которой имеется гидроаккумулятор, фактически работает на его наполнение до заданного давления. После того, как прибор наполнен водой, и давление достигло максимума, насос отключается автоматикой.

Затем потребители расходуют воду из гидроаккумулятора, при этом объем воздушной камеры увеличивается, а давление в системе постепенно уменьшается до заданного минимума. Как только это произойдет, автоматика вновь включает насос и гидроаккумулятор наполняется.

Таким образом, имеется рабочий диапазон давлений, при которых работает гидроаккумулятор, — минимальное и максимальное. Эти значения настраиваются. К настройке, необходимо подойти весьма ответственно, так как от этого будет зависеть срок службы, как гидроаккумулятора, так и насосной установки.

Особенности конструкции

Гидроаккумуляторы могут быть различного объема от 8 литров до 10 000 литров. Можно встретить модели, в которых возможна замена эластичной мембраны, и не разборные.

В верхней части гидроаккумулятора располагается золотник, который служит для регулировки давления в воздушной камере. Предварительное давление нагнетается обычным воздушным насосом.

Для приборов общим объемом до 60 литров на заводе обычно закачивается 1,5 атм, для проверки целостности. В дальнейшем подбирается давление на 0,2 атм меньше, чем давление включение насоса (нижний предел реле давления), что обеспечивает оптимальный режим в гидросистеме.

В нижней части прибора располагается патрубок подключения к системе водопровода, а также может быть снимаемый фланец, на котором и крепится резиновая груша.

Как делается выбор

В продаже могут быть мембранные баки различных расцветок, синие — для водопровода, и красные — и для системы отопления. В красных баках мембрана более прочная, сделанная из технической резины, но их нельзя использовать для питьевой воды. Стоимость бака весьма зависит от качества материала мембраны. Выбирайте баки, конструкция которых, позволяет менять мембрану, так как она в процессе эксплуатации может выйти со строя.

Теперь нужно подобрать объем мембранного бака, который бы подходил для домашнего использования.

Необходимо различать объемы, которыми характеризуется гидроаккумулятор.

• Общий объем. Это объем всего корпуса гидроаккумулятора (мембранного бака).
• Максимальный объем. Это то значение, до которого прибор может быть наполнен в принципе, без поломки. Этот объем может достигать 75% от общего объема бака.
• Рабочий объем. Может весьма меняться в зависимости от заданного диапазона рабочего давления. Чем больше максимальное давление в системе, тем будет больше и рабочий объем бака. При обычном диапазоне, — 2,0 – 2,6 атм., рабочий объем для небольшого бака составит всего лишь около 30% от общего объема.
• Минимальный рабочий объем. Это тот объем, при котором не будет превышаться максимально допустимое количество пусков насоса за один час.
  Чем больше рабочий объем гидроаккумулятора, тем меньшее количество пусков будет делать насос. Для насосной установки в технической характеристике может быть задано значение максимального количества пусков за один час времени, — n. Оно всегда зависит от мощности электродвигателя. Примерные значения приведены в таблице.

  Тогда минимальный рабочий объем, — v, можно определить по формуле v=q/ n max, где q – пиковый расход воды в системе за один час.

  Предположим, что у нас максимум часового потребления q=600л/час, (когда 2 одновременно работающих потребителя в течении 1 часа забрали по 300 л/час (5л/мин), а n равно 30. Тогда минимальный рабочий объем составит 20 литров. Что может быть достигнуто настройками давления для бака с общим объемом в 60 литров.

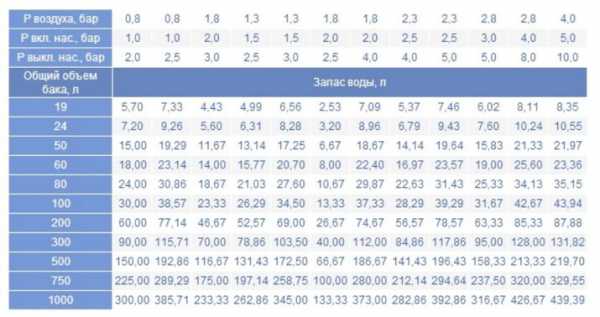

Обратите внимание и на таблицу зависимостей рабочего объема гидроаккумулятора от настроенных давлений в системе и от общего объема бака (данные в таблице не являются технической характеристикой какого либо типа баков и приведены исключительно в ознакомительных целях).

Большой объем гидроаккумулятора позволяет уменьшить количество включений насосной установки, что благоприятно сказывается на ее ресурсе. Также увеличение объема позволяет уменьшить перепады давления в системе, и сохранить достаточный резерв, на случай отключения электроэнергии. Большой мембранный бак предпочтительнее. Но что бы нарастить объем не обязательно менять прибор. Достаточно подключить еще один параллельно.

Особенности установки и монтажа гидроаккумулятора

• Гидроаккумулятор устанавливается в соответствии с инструкцией, которая прилагается к прибору. От точности соблюдения требований и правил написанных в инструкции будет зависеть работоспособность и долговечность, как самого бака, так и других элементов водопровода. Не допускается превышение рекомендуемых давлений, — как предварительного давления воздуха при пустой системе, так и максимального давления воды.
• Температура воздуха в помещении, где устанавливается гидроаккумулятор не должна быть ниже +4 град. С. А влажность желательно что бы не превышала 70%. Обычно только при таких условиях эксплуатации производители гарантируют работу. Поэтому для прибора рекомендуется подобрать отапливаемое помещение с нормальным микроклиматом. Не рекомендуется устанавливать в приямках (кессонах) рядом с насосной установкой.
• Гидроаккумулятор всегда устанавливается вертикально – воздушной камерой сверху.
• Обычная точка подключения в систему водопровода, – после входного вентиля и фильтра механической очистки воды. Также на подводящем трубопроводе со стороны насоса должен находиться обратный клапан, который предотвращает сток воды на насос после его выключения, и аварийный слив воды в канализацию. А после точки подключения гидроаккумулятора (со стороны сети дома) устанавливаются манометр и воздушный клапан для выпуска воздуха из системы.
• Прибор устанавливается на горизонтальной прочной площадке, или на вертикальной прочной стенке (прибор до 30 литров).
• Не допускается, что бы на корпус воздействовали какие либо внешние силы.
• Заземляется к общей сети или отдельно, во избежание возникновения каталитических коррозийных процессов.

Чаще всего причиной выхода из строя мембранного бака является нарушение баланса давлений в системе, в результате чего мембрана весьма сильно растягивается, или соприкасается со стенками, которые не всегда бывают гладкими.

stroy-block.com.ua

Схема подключения гидроаккумулятора для систем водоснабжения

Система водоснабжения частного дома просто обязана быть надежной и обеспечивать дом водой бесперебойно при любых климатических условиях. С горем пополам это получается у централизованной системы водоснабжения и там, где есть возможность к ней подключиться, частники обеспечены водой круглогодично. В тех же случаях, когда такой возможности нет, приходится устраивать систему водоснабжения своими руками, а схема подключения элементов системы зависит от массы факторов.

Содержание:

1. Назначение современного гидроаккумулятора
2. Виды и бренды гидроаккумуляторов
3. Функции гидроаккумулятора
4. Схема подключения гидроаккумулятора к насосам

Назначение современного гидроаккумулятора



Долговечность, экономичность и бесперебойность работы системы водоснабжения целиком зависят от схемы подключения. Одним из основных элементов системы считается гидроаккумулятор. От правильности выбора схемы его обвязки и будет зависеть работоспособность всего комплекса. Основная задача гидроаккумулятора — содействовать стабильности подачи воды, стабильности давления воды в системе и обеспечение необходимого резервного объема воды, в зависимости от модели и типа устройства.

В принципе, все гидроаккумуляторы устроены однотипно. Их работа построена на взаимодействии сжатого воздуха и воды. Сжатый воздух оказывает давление на массу воды посредством резиновой мембраны, тем самым поддерживая необходимый его уровень во всей системе. Это может пригодиться тогда, когда бывают перебои с электроэнергией или временной недееспособностью водяного насоса, когда давление в системе нестабильно.

Виды и бренды гидроаккумуляторов



Схема подключения гидроаккумулятора для систем водоснабжения напрямую зависит от типа гидроаккумулятора, поэтому мы просто обязаны рассмотреть их хотя бы схематически. Несмотря на практически одинаковый принцип действия, все гидроаккумуляторы могут иметь некоторые особенности конструкции, прямо влияющие на их физическое расположение и, как следствие, на схему подключения:

• гидроаккумуляторы, которые расположены горизонтально, в обязательном порядке оборудуются клапаном для стравливания воздуха и вентилем для слива воды;
• если гидроаккумулятор используется в отдельной схеме для обеспечения дома питьевой водой, в этом случае мембраны выполняют из химически нейтрального каучука;
• гидроаккумулятор для отопления должен быть укомплектован расширительным бачком.

А вот тип расположения гидроаккумулятора как раз непосредственно зависит от типа насоса, подающего воду. Так, горизонтальные модели в основном используются для выносных, наружных насосов, а в паре с погружными работают вертикальные гидроаккумуляторы. Из отечественных производителей гидроаккумуляторов самым востребованным, но не самым качественным считаются гидроаккумуляторы Джилекс, а из европейских брендов — Рефлекс и Цильмет.

Функции гидроаккумулятора

Необходимо коснуться также основных функций гидроаккумулятора более подробно, тогда схемы подключения и необходимость в каждой из них будут гораздо яснее.

1.  Стабилизация давления в системе водоснабжения. Давление создает насос, а гидроаккумулятор играет роль конденсатора в электрической цепи. Он накапливает воду, но выдает ее строго под указанным давлением, независимо от того, какое давление при этом создает гидронасос и какого он типа. Это продлевает ресурс дорогого насоса, потому что ему не нужно включаться и выключаться каждый раз, когда пользователь открывает кран.
2.  Аккумуляция, накопление минимального запаса воды на случай перебоев с энергопоставками. В зависимости от модели гидроаккумулятора, он может накапливать определенное количество воды и работать некоторое время в автономном режиме, без участия насоса. Минимальный объем аварийного гидроаккумулятора — 100-120литров.
3.  Опережение и демпфирование гидроудара. Очень полезная функция гидроаккумулятора. Дело в том, что при относительно нестабильном напряжении в сети, может возникнуть ситуация, когда электродвигатель насоса резко повысит давление в системе, что может привести к выходу из строя бытовых приборов, подключенных к системе водоснабжения и отопления. Гидроаккумулятор исключает скачки давления и возникновение гидроудара.

Схема подключения гидроаккумулятора к насосам



В зависимости от типа насоса, как мы уже говорили ранее, схемы подключения гидроаккумулятора к насосам могут быть разными. Кратко рассмотрим основные из них.

1. Схема подключения глубинного насоса и гидроаккумулятора предполагает установку гидроаккумулятора после насоса. При этом обязательной будет установка обратного клапана, чтобы вода под созданным в устройстве давлением, не выталкивалась обратно в скважину. Объем гидроаккумулятора вычисляется, исходя из уровня потребления воды. Среднее количество включений насоса по паспорту — около 10, поэтому опираясь на эти данные выбирают гидроаккумулятор соответствующего объема.
2.  Поверхностный насос с гидроаккумулятором подключаются несколько иначе. С точностью до наоборот. Вода, всасываемая насосом, проходит вначале через накопительную емкость, после чего подается потребителю. Такая схема подключения позволяет регулировать нижний порог давления и верхний. Чтобы их знать, нужно в каждом конкретном случае отталкиваться от среднего давления системы, которое диктуется приборами и количеством точек потребления. В этой цепи необходимо учитывать схему подключения реле давления гидроаккумулятора, на котором и выставлены пограничные параметры.
3. Кроме этих схем, существуют еще схемы подключения гидроаккумулятора в составе насосной станции, с повысительным насосом, а также схема подключения для устройства системы отопления. Различаются они незначительно, в основном наличием дополнительных элементов, таких как расширительный бак, дополнительные электронные клапаны и регуляторы.

Зная эти схемы, хотя бы в общих чертах, можно обеспечить свой дом водой круглый год и на стабильно высоком уровне. Главное, правильно выбрать хороший гидроаккумулятор.

nashprorab.com

правильная схема подключения к насосу и системе водоснабжения

В частном секторе большинство хозяев предпочитают сами заботиться об организации водоснабжения своих домов и не переплачивать за централизованную поставку этого ресурса. Тем более что стоимость такой услуги явно не соответствует качеству того, что вытекает из кранов. Одним из основных элементов схемы является гидроаккумулятор.

Кстати, его часто путают с расширительным баком, хотя все-таки некоторые отличия между этими изделиями есть.

Чтобы понять, как правильно и по какой схеме подключать гидроаккумулятор, следует вспомнить, а зачем он вообще нужен. Уже из названия этого устройства ясно, что оно предназначено для накопления (аккумулирования) жидкости. Если его не смонтировать, то при каждом открывании крана в точке водоразбора насос будет включаться, а учитывая и неабсолютную герметичность контура, еще и работать какое-то время в режиме «холостого хода» (пока давление не поднимется до номинального значения).

Чем чревата нестабильность давления (напора), объяснять никому не нужно. Кстати, именно от этого зависит долговечность и надежность функционирования многих бытовых приборов, так или иначе связанных с водопроводом (стиральные, посудомоечные машины).

Независимо от конструктивного исполнения корпуса (установка вертикальная или горизонтальная) существуют определенные правила подключения гидроаккумуляторов, которые показаны на схемах:

Но если внимательно посмотреть, то видно, что принцип подключения, схема одна и та же. Рассмотрим это на примере упрощенной схемы:

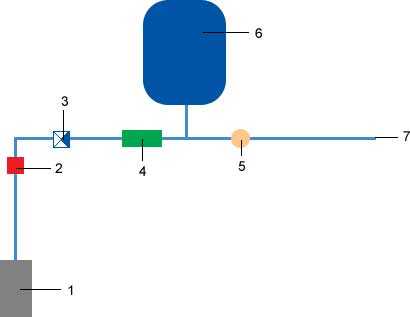

Насос (Н) обозначен поз. 1, после которого всегда ставятся реле «сухого» хода (2) и клапан обратный (3). Реле давления (4) «руководит» включением/выключением «Н», то есть совместно с гидроаккумулятором (6) обеспечивает наиболее благоприятный для него режим работы. Для возможности визуального контроля состояния контура подачи воды монтируется манометр (5).

Какую бы конфигурацию не имела трасса, от каких бы производителей ни были закуплены все составные части системы водоснабжения, схема включения в нее ГА остается неизменной.

Что учесть

• Для герметизации (уплотнения) резьбовых соединений лучше использовать ФУМ-ленту. Вторичное применение старого материала (любого типа – пакля, та же лента, нить) не допускается. Это повлечет не только протечки воды, но и вызовет сбой в работе автоматики, и как следствие, нарушение режима эксплуатации насоса.
• Необходимо правильно подбирать оптимальный объем бака ГА – он должен соответствовать конкретному контуру, интенсивности расхода воды и ряду других условий. Приобретать прибор по принципу «у соседей такой же» не только неправильно, но и недопустимо. Здесь нужен предварительный расчет параметров схемы.
• Место установки гидроаккумулятора нужно подбирать так, чтобы его можно было без труда обслужить, а температура в помещении ни при каких условиях не должна опускаться ниже +5 °С.
• Нюансы подключения зависят от модели ГА. В некоторых изделиях (как правило, небольших объемов) отсутствует стравливающий клапан.
• В систему водопровода помещается гидроаккумулятор для холодной воды. На это нужно обратить внимание еще в точке продаж.

masterim.guru

Выбираем гидроаккумулятор для систем водоснабжения: устройство и принцип работы

Гидроаккумулятор для систем водоснабжения является неотъемлемой частью современных систем автоматической подачи воды для частного дома, коттеджа или дачи. На рынке представлено множество видов и конфигураций расширительных баков для холодной воды.

Сегодня разберем в подробностях устройство и принцип работы гидроаккумулятора, его основное предназначение, правила установки и возможные неисправности в работе. А также постараемся понять принцип действия, и как же правильно подобрать гидроаккумулятор для нашей насосной системы.

Основные виды и особенности

Гидроаккумуляторы для систем водоснабжения различаются по компоновке:

— горизонтальные
— вертикальные

По объему или емкости:

— стандартные бытовые: 24-50 литров
— средней емкости: 80-100 литров
— большой емкости: 150 литров и больше

По материалу изготовления корпуса:

— стальные эмалированные
— из нержавеющей стали

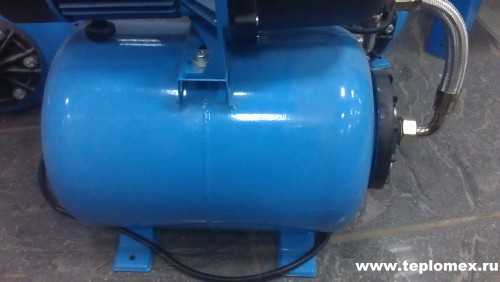

Горизонтальный гидроаккумулятор для насосной станции

Корпус стального гидроаккумулятора, как правило, окрашен эмалью синего или зеленого цвета. Расширительные баки красного цвета чаще предназначены для систем отопления.

Область применения

Гидроаккумуляторы предназначены для:

— накопления воды и поддержания ее автоматической подачи до точки водоразбора

— увеличения срока службы насоса, снимая на него нагрузку при частном его включении

— предотвращения возможных гидроударов в системе водоснабжения

Устройство и принцип работы гидроаккумулятора

Типичный гидроаккумулятор состоит из следующих элементов (см. схему ниже):

1 — штуцера с резьбой для присоединения к системе водоснабжения, его диаметр, как правило, равен 25 мм или 1 дюйм

2 — фланца для герметизации

3 — самой емкости разного объема

4 — каучуковой мембраны для воды

5 — пневматического клапана за закачки и сброса воздуха

6 — монтажной площадки для установки на нем поверхностного насоса
(при горизонтальном исполнении)

7 — ножек для устойчивости конструкции

Устройство гидробака

Принцип действия гидроаккумулятора основан в автоматической подаче воды из бака до потребителя без включения насоса. Это происходит благодаря тому, что при открытии водоразборного крана, воздух, накачанный в емкости, начинает выдавливать воду из мембраны под давлением.

Необходимое давление в баке должно составлять 1,5-2 атмосферы. По мере расходования воды потребителем, после закрытия крана, гидроаккумулятор в автоматическом режиме снова заполняется водой по всему объему.

Как подобрать гидроаккумулятор для насоса

Если планируете купить насосную станцию и не знаете с каким объемом бака ее выбрать, или уже есть поверхностный насос, но планируете приобрести для него гидроаккумулятор, то рекомендуется следующее:

— для насоса мощностью до 1000 Вт подойдет бак емкостью 24 литра
— для насоса мощностью более 1000 Вт лучше купить бак объемом 50 литров

Если приобретаете гидроаккумулятор для погружного насоса, то рекомендуется для насосов мощностью:

— до 500 Вт устанавливать бак объемом 24 литра
— до 1000 Вт подойдет 50 литров
— до 1500 Вт — 80 или 100 литров

Из-за особенностей своей конструкции, погружные насосы включаются и выключаются реже, чем поверхностные. Поэтому для них необходимо устанавливать несколько большие по объему гидроаккумуляторы.

На практике, расширительные баки объемом 24-50 литров способны полностью обеспечить потребность в хозяйственной воде небольшой семьи, на одну-две точки водоразбора. Если семья большая, можно купить гидробак большей емкости. Например, бака объемом 80-100 литров должно хватить на три-четыре точки водоразбора: кухня, ванная, душевая кабина и туалет.

Гидроаккумуляторы вертикального типа

Рекомендации по установке гидробака

1. Устанавливайте гидроаккумулятор только в отапливаемом помещении.

2. Перед запуском не забудьте сначала промыть систему водоснабжения.

3. Проверьте, закачан ли в бак воздух под достаточным давлением.

Если — нет, тогда закачайте до 2 атм. самостоятельно через воздушный пневмоклапан. Эту процедуру можно проделать, например, обычным велосипедным или автомобильным насосом.

Проблемы в работе и методы их устранения

1. Недостаточное давление воздуха.
Продуйте пневматический клапан и закачайте воздух насосом.

2. Отсутствие воздуха под давление в емкости гидроаккумулятора.
Потребуется замена либо клапана, либо мембраны.

3. Из клапана течет вода.
Необходима замена мембраны. Смотрим видео.

Гидроаккумулятор для систем водоснабжения — это незаменимый атрибут современного загородного частного дома или дачи. Надеюсь, теперь вам понятен его принцип действия и особенности конструкции. И теперь вы сможете без труда подобрать гидроаккумулятор для своих условий, а также правильно его установить, и не допустить ошибок при запуске системы водоснабжения.

Читайте также:

teplomex.ru

Как выбрать и подключить гидроаккумулятор

​

Хороший хозяин обязан обеспечить свой дом системой водоснабжения, обеспечивающей комфорт в любое время года. Но в процессе монтажа систем подачи воды часто возникает проблема – как поддержать нужное давление внутри водопровода, которое необходимо для нормальной работы бытовых приборов, санузла, душа, и т.д.? Этот вопрос легко решается установкой гидроаккумулятора.

Гидроаккумулятор для систем водоснабжения – это металлическая емкость, внутри которой находится резиновая мембрана (груша). Гидроаккумуляторы для водоснабжения служат для накопления некоторого количества воды под давлением. При водоразборе вода из гидроаккумулятора подается в систему.

Содержание:

1. Устройство
2. Гидроаккумулятор принцип работы
3. Выбираем гидроаккумулятор
4. Как подключить гидроаккумулятор. Схема для поверхностного насоса
5. Гидроаккумулятор схема для погружного насоса



В зависимости от назначения гидроаккумуляторы делятся на:

• гидроаккумуляторы для снабжения холодной водой;
• гидроакуммуляторы для снабжения горячей водой;
• гидроакуммуляторы для систем отопления (расширительные баки)

Гидроаккумулятор холодного водоснабжения, кроме накопления и подачи воды, защищает водопровод от гидроударов, и предохраняет насос от частых включений. Гидроаккумулятор горячего снабжения никаких принципиальных отличий не имеет, кроме мембраны, способной работать при высоких температурах. Расширительный бак предназначен для компенсации расширения воды в отопительных системах.Ниже мы более подробно рассмотрим гидроаккумуляторы для систем холодного водоснабжения.

УСТРОЙСТВО

Как уже упоминалось выше, гидроаккумулятор представляет собой металлический бачок с резиновой мембраной внутри. Мембрана крепится к корпусу бачка с помощью фланца, оснащенного впускным патрубком. Внутри, между корпусом бака и резиновой мембраной, находится сжатый воздух, который закачивается внутрь с помощью самого обычного автомобильного или велосипедного насоса. При заборе воды в мембрану сжатый воздух оказывает сопротивление расширяющейся мембране, и предотвращает ее разрыв, а также помогает создать нужное давление в системе.

УСТРОЙСТВО ГИДРОАККУМУЛЯТОРА

1 – металлический корпус. 2 – мембрана для воды. 3 – фланец с пропускным клапаном. 4 – ниппель для закачки воздуха. 5 – пространство для сжатого воздуха. 6 – ножки. 7 – платформа для поверхностного насоса.

ГИДРОАККУМУЛЯТОР ПРИНЦИП РАБОТЫ

Система водоснабжения, оснащенная гидроаккумулятором, работает по следующему принципу: насос из колодца (скважины, водопровода) по водопроводной магистрали подает воду в резиновую мембрану до достижения определенного давления. Давление (от 1 до 3 атмосфер) задается с помощью реле-регулятора. Когда давление в мембране достигает заданной отметки, насос автоматически отключается. После этого, когда начинает работать точка водоразбора (открывают кран, включается стиральная машина, и.т.д), груша начинает выдавливать воду в систему. Когда давление в груше падает до нижней отметки, реле автоматически включает насос. Объем бака гидроаккумулятора влияет на частоту включения насоса – чем больше бак, тем реже будет включаться насос. В этом случае и насос, и фланец с пропускным клапаном прослужат дольше.Сам бак никаким внешним нагрузкам не подвергается, поэтому дополнительно крепить его необязательно. Гидроаккумулятор можно установить просто на пол, на штатные опоры.

ВЫБИРАЕМ ГИДРОАККУМУЛЯТОР

Призводители выпускают гидроаккумуляторы самых разных размеров и объемов – от 24 до 1000 литров. Выбирать гидроаккумулятор необходимо, исходя из количества воды, которое потребляется в доме. Для минимальных потребностей (кухня, туалет, душ, полив грядок) достаточно купить емкость на 24 литра. Но если расход волы значительный, есть много потребителей воды, то следует купить гидроаккумулятор большего объема. В этом случае нужно прикинуть, сколько людей и единиц бытовой техники могут использовать воду одновременно, и на основании сделанных выводов выбирать подходящую емкость. Если возникла необходимость в увеличении расхода воды при уже готовой системе подачи воды, то можно заменить установленный гидроаккумулятор на другой, большего объема, или просто добавить в систему еще одну емкость.

КАК ПОДКЛЮЧИТЬ ГИДРОАККУМУЛЯТОР СХЕМА ДЛЯ ПОВЕРХНОСТНОГО НАСОСА

Перед тем, как начать монтаж гидроаккумулятора, необходимо проверить давление воздуха в бачке, которое должно быть меньше на 0.2 – 1 бар, чем давление включения насоса (выставленное на реле).

Для подключения гидроаккумулятора к насосу необходимы:

• Штуцер с пятью выходами;
• Реле-регулятор давления;
• Манометр;
• ФУМ лента, или пакля и герметик.



Пятивыводной штуцер необходим для соединения насоса, гидроаккумулятора, манометра и реле. Пятый выход в штуцере служит для водопроводной трубы, которая идет в дом к точкам водоразбора. Для начала штуцер нужно присоединить к бачку через фланец с пропускным клапаном, или через жесткий шланг. Далее к штуцеру привинчивается манометр, реле-регулятор давления и труба, ведущая от насоса по которой поступает вода.

Отдельно стоит рассмотреть подключение реле давления. Сначала нужно снять верхнюю крышку реле. Под ней находятся четыре контакта с метками «насос» и «сеть». К контактам с метками «насос» присоединяем провод, идущий от насоса, а к контактам с метками «сеть» — провод, подключаемый к сети.

Внимание! Некоторые производители выпускают реле без меток – если вы не уверены в правильности подключения реле, необходимо обратиться к профессиональному электрику.

Все резьбовые соединения необходимо герметизировать с помощью ФУМ ленты или пакли и герметика. После этого можно включать насос. В процессе поступления воды в систему следует внимательно осмотреть все соединения на предмет течи.

1 – гидроаккумулятор. 2 – пятивыводной штуцер. 3- манометр. 4 —  реле-регулятор давления. 5 – поверхностный насос.

ГИДРОАККУМУЛЯТОР СХЕМА ПОДКЛЮЧЕНИЯ ДЛЯ ПОГРУЖНОГО НАСОСА

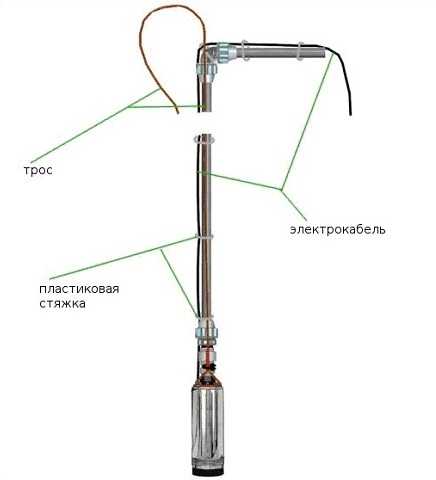

Погружной насос находится непосредственно в колодце или скважине, откуда подает воду непосредственно в гидроаккумулятор для воды. Система подачи воды с погружным насосом должна быть оснащена обратным клапаном. Клапан необходим для того,чтобы мембрана не выдавливала воду обратно в колодец (скважину). Обратный клапан чаще всего устанавливается непосредственно на насос, перед трубой подачи воды. Иногда на крышке насоса нарезают внутреннюю резьбу. В этом случае следует воспользоваться штуцером необходимого диаметра, имеющим на обеих сторонах наружную резьбу. После монтажа обратного клапана к нему подсоединяют трубу для подачи воды в гидроаккумулятор.

Измерить длину трубы, идущую от края колодца (скважины) к насосу, довольно просто. Для этого можно использовать обычную веревку с грузом на конце. Груз опускают на дно, и отмечают на веревке верхнюю точку колодца или скважины. После этого веревку вытягивают, и измеряют длину от груза до крайней точки колодца. От полученного результата следует отнять расстояние от верхней точки до места, где труба из колодца будет уходить в землю, и длину самого насоса с обратным клапаном. Длину трубы необходимо рассчитать так, чтобы насос висел над дном колодца на высоте 20-30 сантиметров.





strport.ru
