Распределительный коллектор отопления своими руками: инструкция

Автономные системы отопления могут быть построены разными способами. Одним из самых популярных типов системы отопления в доме является конструкция с жидким теплоносителем. Обычно в его качестве используется вода со специальными присадками.

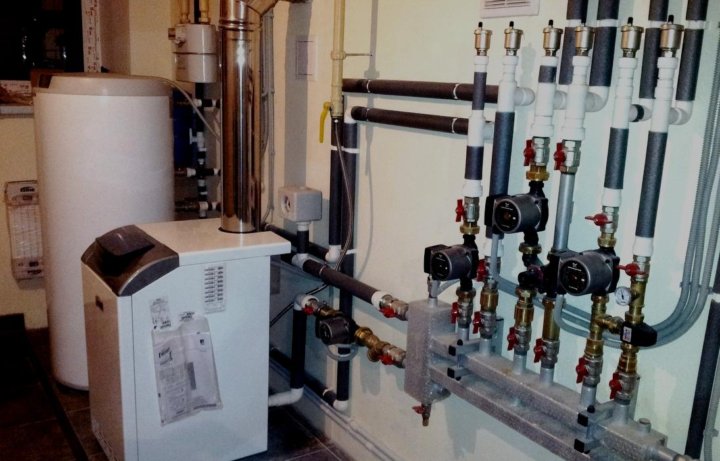

Распределительный коллектор отопления

Такая система может иметь несколько обогревательных контуров, например, отопление через радиаторы и через теплые полы. Для того, чтобы вода в такой системе распределялась равномерно – нужен коллектор отопления распределительный.

Содержание

• Назначение отопительного коллектора
  • Как распределяется теплоноситель в частном доме?
• Гидравлическая стрелка и ее функция
• Компаланарный распределительный коллектор
• Изготовление распределительного коллектора своими руками
  • Проектировка коллектора
• Изготавливаем коллектор распределения
  • Обзор самодельного распределительного коллектора

Назначение отопительного коллектора

Отсутствие распределительного коллектора в системе водяного отопления может привести к тому, что вода в разные контуры системы может поступать неравномерно. В результате у вас будет горячий пол и холодные радиаторы, или наоборот.

Это может происходить от того, что к одному выходному патрубку бойлера может быть подключено несколько контуров отопительной системы. Жидкость протекает по таким соединениям неравномерно, в результате чего части помещений не будет хватать тепла. А ведь именно от количества теплоносителя, проходящего по трубам, объема и скорости его перемещения и зависит эффективность системы теплоснабжения.

трубы, отходящие от бойлера

Некоторые владельцы домов пытаются решить эту проблему установкой дополнительных насосов и регулирующих клапанов. Но это только усложняет систему и не всегда приводит к равномерному распределению теплоносителя.

Как распределяется теплоноситель в частном доме?

Возьмем для примера отопительную систему для частного дома площадью в 100 квадратов. Прибором для нагрева воды будет являться настенный газовый котел, имеющий один выходной патрубок с диаметром ¾ дюйма.

В доме у нас имеется два отопительных контура и один контур, нагревающий воду для бытового использования косвенным нагревом. Все контуры построены из труб с диаметром в 1 дюйм. Как рассчитать и построить эффективную систему теплоснабжения?

Первым делом уясняем для себя, что основной причиной некачественного теплоснабжения является элементарная нехватка теплоносителя в системе. А вот основной причиной такой нехватки является чрезмерно узкие распределительные трубопроводы.

Таким образом, повысить эффективность тепловой системы, то есть увеличить диаметр распределительных труб можно двумя способами:

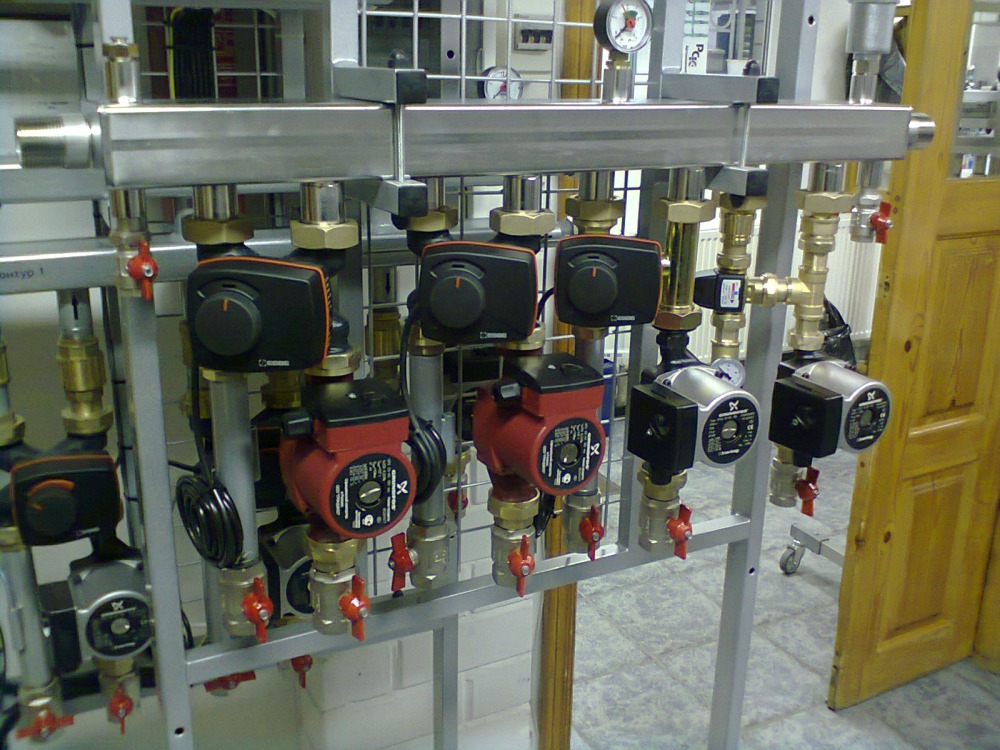

распределение теплопотоков

• При использовании котлов со встроенными насосами к ним подключают гидрострелку (распределитель потоков). При этом на каждом контуре потребления тепла необходимо установить собственный циркуляционный насос. Но такое устройство будет работать только в небольшом здании. При повышении отапливаемых площадей его эффективность и надежность резко падает.
• Наиболее надежным способом станет подключение к источнику тепла водяного распределительного коллектора.

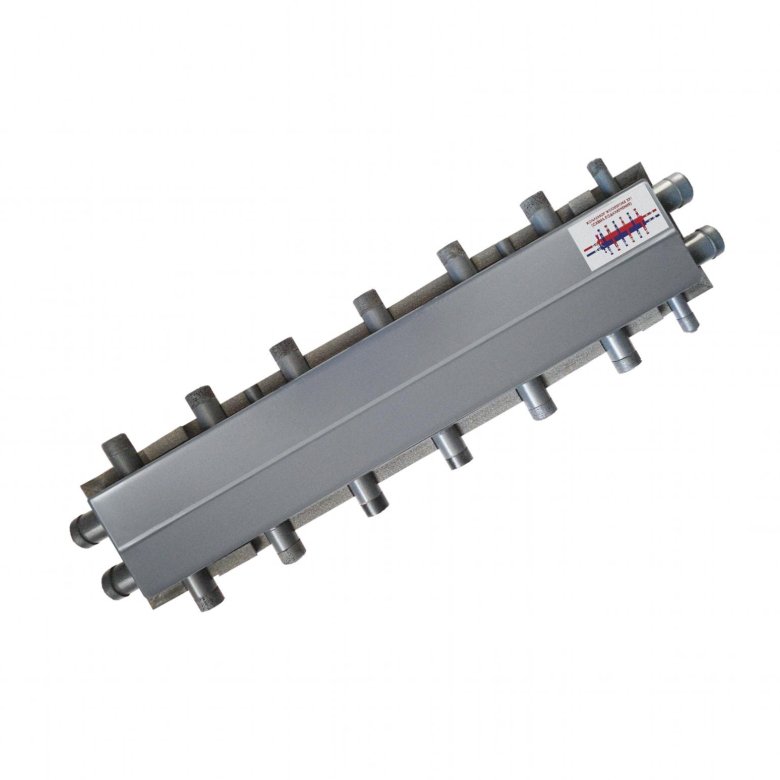

Наиболее совершенный вид распределительного коллектора называется кампланарным. С его помощью эффективно решается проблема соединения труб разного диаметра и объема размещаемого теплоносителя.

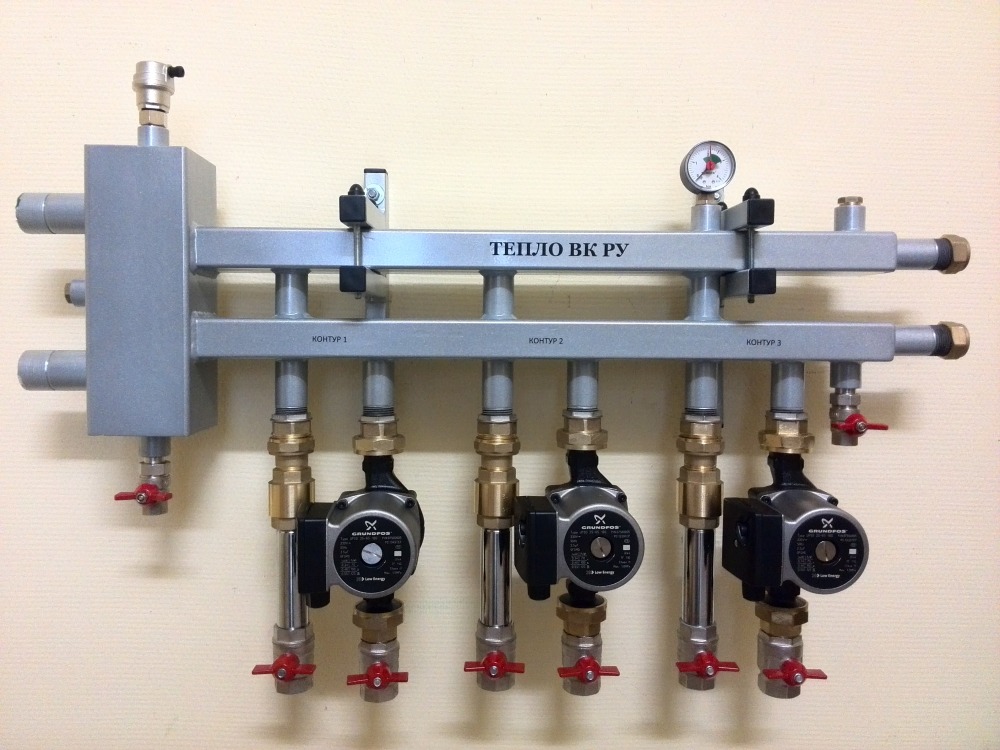

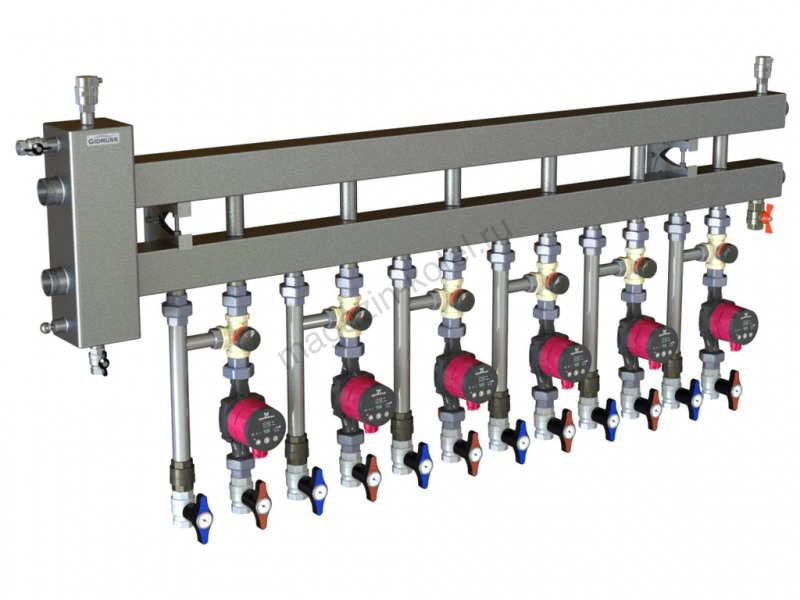

распределительный гидроколлектор на 4 контура

Рассмотрим, как своими руками создать системы распределения теплопотоков.

Гидравлическая стрелка и ее функция

Это довольно простое устройство. Его можно изготовить из отрезка трубы с сечением в три раза больше, чем выходной патрубок котла. На торцы отрезка необходимо приварить заглушки выгнутой формы. В заглушках затем прорезаются отверстия с нарезанной резьбой. Они будут служить для сброса воздуха или слива воды. В теле трубы сверлим отверстия, в которых также нарезаем резьбу. К ним мы будем подключать выходной патрубок котла и отопительные контуры. Корпус гидрострелки после этого необходимо зашкурить и покрасить.

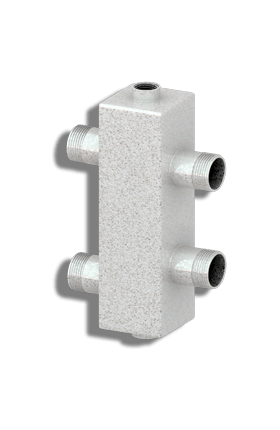

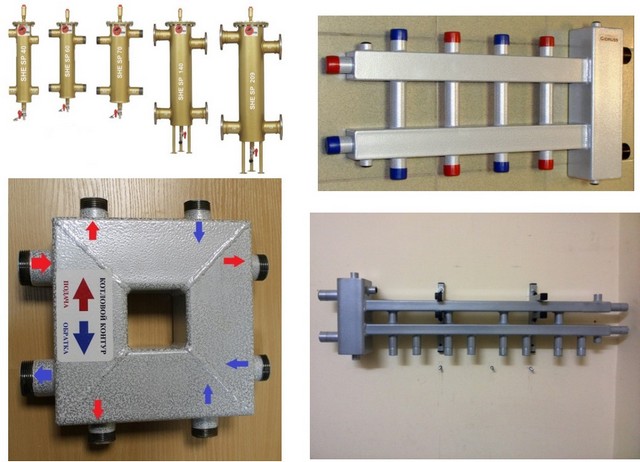

гидрострелка

Компаланарный распределительный коллектор

Несмотря на то, что в строительных магазинах имеется большой ассортимент распределительных коллекторов разных размеров – подобрать устройство точно под свою систему отопления иногда бывает затруднительно. Может не совпадать или количество контуров или их сечение. В результате вам придется мастерить монстра из нескольких коллекторов, что явно не лучшим образом скажется на эффективности системы отопления. Да и не дешевым будет такое удовольствие.

При этом не стоит верить рассказам «бывалых», что система может прекрасно работать и при прямом подключении к котлу. Это ошибка. Если в вашей отопительной системе имеется более трех контуров – то установка распределительного коллектора является не прихотью, а необходимостью.

А вот при отсутствии в продаже распределительного коллектора, подходящего вам по параметрам – его вполне можно сделать своими руками.

Изготовление распределительного коллектора своими руками

Проект распределительного коллектора разрабатывается исходя из количества отопительных контуров в вашей системе. Оцените, где расположен ваш нагревательный котел, какой в нем имеется входной и выходной патрубок, какое количество отопительных контуров или контуров косвенного нагрева будет задействовано в отопительной системе. Возможно вы планируете увеличивать количество контуров в вашем доме, например, пристроить еще комнату в следующем году. К распределительной системе также могут подключаться солнечные коллекторы, тепловой насос и другие устройства. Также считаем все системы распределительного тепла, включая теплые водяные полы, отопительные радиаторы, фэнкойлы и так далее.

Составляем схему нашей отопительной системы, учитывая, что у каждого контура имеется труба подачи горячей воды и труба обратки.

В ходе проектирования системы не забудьте определить месторасположения дополнительного оборудования, такого как расширительный бачок, клапан автоматической подпитки, сливной кран и кран для заполнения системы, группа термостатов и так далее.

Производит пространственное проектирование, то есть определяем откуда и куда в наш распределительный коллектор будут подключаться трубы. Практика подсказывает, что на торцах коллектора обычно монтируются патрубки для подключения твердотопливного котла и для косвенного нагрева. Если у вас в системе есть настенный газовый или электрический котел – он врезается сверху или также в торец.

Исходя из имеющейся информации составляем чертеж будущего распределительного коллектора. Удобно для этого воспользоваться миллиметровой бумагой. Расстояние между патрубками не должно составлять менее 10 сантиметров, но и разносить их шире 20 сантиметров также не следует. Для одного контура отопления, расстояние меду патрубком подачи и патрубком обратки не должно быть менее 10 сантиметров. Желательно, чтобы группы патрубков одного контура визуально выделялись.

Проектировка коллектора

На приведенном ниже рисунке приведен пример проектирования распределительного коллектора, в который будет подключено шесть контуров отопительной системы.

На первом этапе чертим два прямоугольника. Это собственно коллектор подачи и коллектор обратки.

коллектор подачи и коллектор обратки

На троцах коллекторов проектируем подсоединение котла и бойлера косвенного нагрева. Не забывайте проставлять на чертеже параметры сечения будущих патрубков.

подсоединение котла и бойлера косвенного нагрева

Проектируем подключение контуров отопления и дополнительных нагревательных котлов. Не забывем проставлять сечение труб и размеры патрубков. Подписываем все спроектированные патрубки.

подключение контуров отопления и дополнительных нагревательных котлов

На следующем этапе проектируем подключение дополнительного оборудования. В нашем случае это расширительный бачок, кран слива, защитный блок, термометр системы. Обратите внимание, что контуры подачи теплоносителя выделяются красным, а контуры обратки – синим цветом.

подключение дополнительного оборудования

Это был черновой чертеж. Проверяем его правильность и переносим его начистовую на новый лист бумаги. Именно исходя их этого проекта мы и будем создавать самостоятельно распределительный коллектор.

чистовой чертеж

Изготавливаем коллектор распределения

Проводим расчет материала, необходимого для изготовления коллектора. Легче всего это сделать в электронных таблицах Excel. Заодно в этой программе можно рассчитать и стоимость материалов, потребных для изготовления устройства. Приобретаем необходимый исходный материал и готовим инструменты для самостоятельного изготовления.

готовим инструменты

Исходными материалами для основных частей коллектора будут служить трубы обычные или квадратного сечения. Производим на них необходимую разметку, используя штангенциркуль, линейку и керн.

Производим необходимую разметку

С использованием газового резака делаем отверстия под патрубки.

делаем отверстия под патрубки

Вставляем патрубки (отрезки труб с резьбой) в посадочные места.

Вставляем патрубки

Фиксируем патрубки сваркой. Сначала начерно, а потом обвариваем по всему периметру.

Фиксируем патрубки сваркой

Также привариваем к корпусу кронштейны для крепления на стену.

привариваем к корпусу кронштейны

Зачищаем места сварки от окалины и ржавчины.

Зачищаем места сварки

Всю конструкцию обрабатываем обезжиривающим составом, покрываем краской и лаком.

обрабатываем обезжиривающим составом, покрываем краской и лаком

Краска полностью схватывается через два-три дня и нашем распоряжении оказывается самостоятельно изготовленный распределительный коллектор. Теперь осталось только установить его на место и подсоединить к нему все входящие и исходящие контуры.

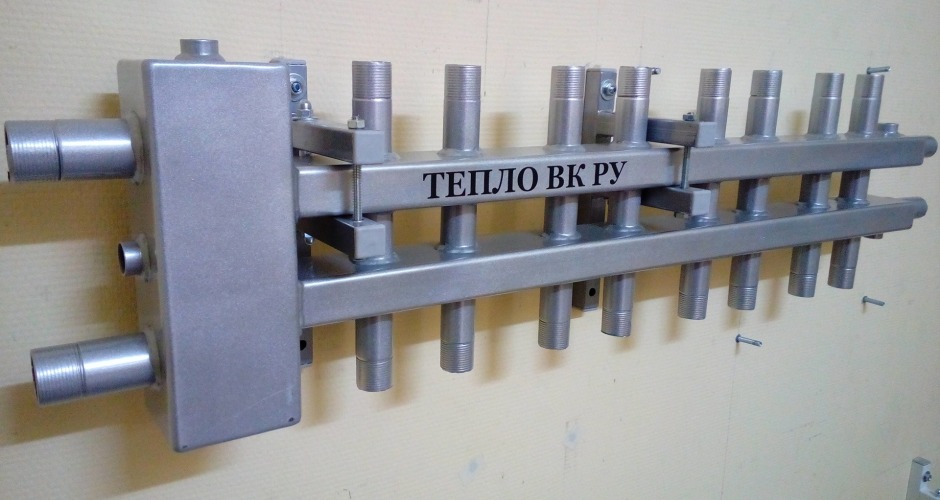

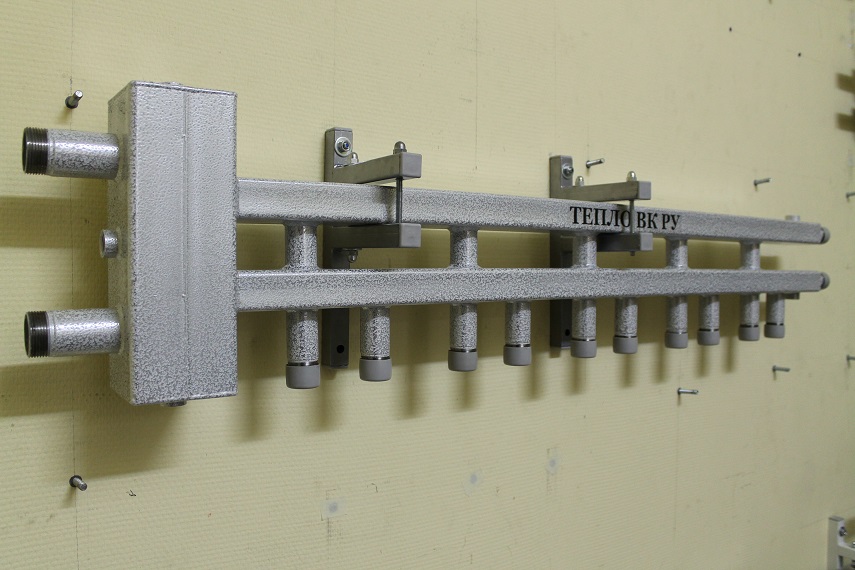

готовый самодельный распределительный коллектор

Система с распределительным коллектором будет работать намного эффективнее, чем простое нагромождение отопительных труб

Для того, чтобы поймать все нюансы самостоятельного изготовления распределительного коллектора и область его применения – рекомендуем вам посмотреть обучающее видео.

Обзор самодельного распределительного коллектора

принцип работы, правила установки и подключения

Одним из действенных вариантов модернизации системы отопления, позволяющих сделать ее более производительной и надежной, является установка коллекторного блока. Устройство, пришедшее на смену традиционным конструкциям линейной структуры, призвано повышать удобство эксплуатирования и ремонтопригодность системы.

Как функционирует коллектор для отопления и какие особенности монтажа следует учитывать, рассмотрим подробнее.

Содержание статьи:

• Принцип функционирования распределителя
• Типы коллекторов в системах отопления
  • Тип #1 — радиаторное коллекторное отопление
  • Тип #2 — гидравлическая стрелка
  • Тип #3 — солнечные коллекторные установки
• Модификации распределительных гребенок
• Рекомендации грамотного выбора
• Правила установки и подключения
• Выводы и полезное видео по теме

Принцип функционирования распределителя

Основное предназначение – равномерно раздавать тепловые потоки, поступающие из основной магистрали, по контурам системы и за счет циркуляционного оборота возвращать остывшую жидкость к котлу.

При этом отдельные ветки системы, подключенные к коллектору, становятся независимыми друг от друга.

Прибор являет собой промежуточный распределительный узел, ключевыми элементами которого выступают две взаимосвязанные части:

• подающая гребенка – отвечает за подачу теплоносителя;
• обратная – выполняет функцию отвода остывшего теплоносителя к генератору тепла.

Вместе они образуют коллекторную группу. От каждой гребенки отходит по несколько выводов для подключения контуров, ведущим к отопительным приборам.

Галерея изображений

Фото из

Коллектор в системе отопления

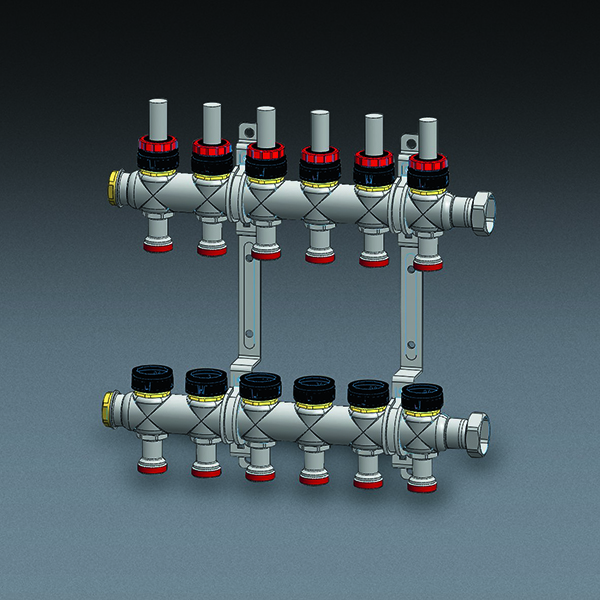

Коллектор заводского исполнения

Распределительная гребенка из ПП труб

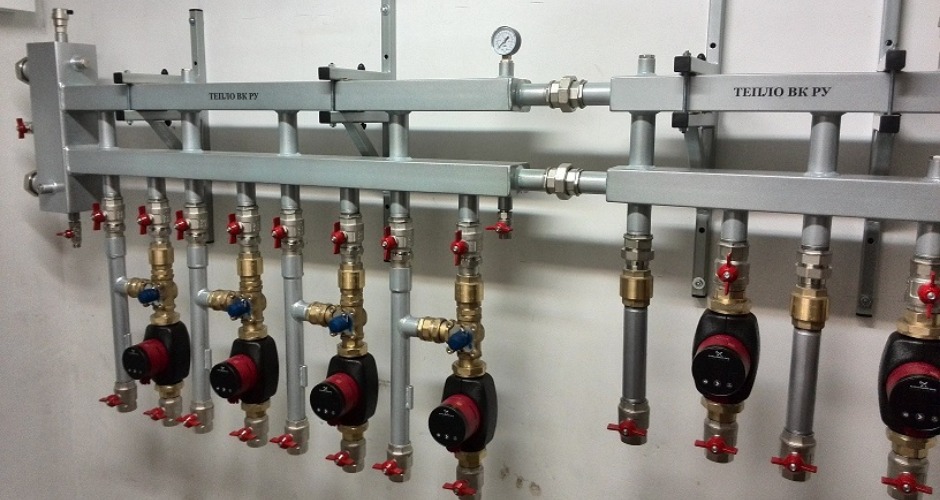

Коллекторная разводка в доме

Составляющие коллекторного узла

Комбинация коллектора с двухтрубной схемой

Техническое оснащение лучевых схем

Дешламаторы и шаровые краны

Каждый вывод устройства может быть оснащен выпускными вентилями и отсекающим либо регулировочным краном.

Их наличие дает возможность регулировать давление внутри каждого контура и в случае надобности отсоединения ветки для ремонта, например, перекрывать поток теплоносителя.

Чтобы повысить производительность системы и получить возможность контролировать все отопительные процессы в каждой комнате обогреваемого дома, корпус задействуют также в качестве платформы под установку:

• воздуховыпускных клапанов;
• водосливных клапанов;
• расходомеров;
• счетчиков тепла.

Принцип работы коллекторной системы довольно прост. Разогретая теплогенератором жидкость поступает в подающую гребенку.

Внутри промежуточного сборного узла скорость движения жидкости замедляется благодаря увеличенному внутреннему диаметру устройства, она перераспределяется между всеми отводами.

Количество выводов на распределителе может быть любым, а в случае надобности конструкцию всегда можно нарастить дополнительными отводами

Зная расход теплоносителя, равный мощности теплогенератора, и скорость движения воды, несложно найти необходимую площадь сечения. Только предварительно следует перевести литры в удобную для расчетов единицу мм³.

Через соединительные патрубки, сечение которых меньше диаметра трубы коллекторного узла, теплоноситель поступает в отдельно проложенные контуры и двигается к радиаторам или к .

Благодаря такому распределению должным образом прогревается каждый элемент, снабжаемый теплоносителем равной температуры.

Внутренний диаметр коллектора определяется расчетным путем так, чтобы скорость передвижения теплоносителя внутри него была не больше 0,7 м/с

Достигнув батареи и отдав полученное при нагреве тепло, жидкость направляется по другой трубе в противоположном направлении к распределительному блоку. Там она поступает на обратную гребенку, откуда перенаправляется к теплогенератору.

Для загородного коттеджа  по праву считается самой эффективной и надежной.

Единственное, что может останавливать рачительного хозяина– стоимость. Ведь обустройство такой системы обойдется дороже, чем устройство обычной системы тройникового типа.

Такое конструктивное решение, предполагающее обустройство отдельных подающих труб, создает условия для равномерного разогрева радиаторов

Типы коллекторов в системах отопления

Коллекторные установки, применяемые при проектировании закрытых циркуляционных отопительных систем, бывают трех разновидностей.

В зависимости от назначения конструкции на рынке представлены: радиаторные и солнечные системы, а также устройства, оснащенные гидрострелкой.

Тип #1 — радиаторное коллекторное отопление

Какой бы тип отопления не был запроектирован в доме, радиаторы в нем присутствуют всегда. А потому коллекторы, распределяющие потоки теплоносителя непосредственно к установленным в комнатах батареям, являются самым востребованным типом.

Распределительный узел состоит из двух взаимосвязанных гребенок: первая направляет теплоноситель к установленным в комнатах приборам, вторая – отводит его обратно к котлу

Коллекторы, применяемые при радиаторном отоплении, в зависимости от архитектурных и интерьерных особенностей помещения можно подключать различными способами.

По способу подключения радиаторная система отопления может быть выполнена в любом из перечисленных ниже вариантах исполнения:

• верхнее подключение;
• нижнее присоединение;
• установка сбоку;
• ведение по диагонали.

Наибольшее распространение получил все же нижний способ соединения. При такой разводке контуры, скрытые под поверхностью плинтуса или пола, не так бросаются в глаза.

Да и расчеты подтверждают, что при нижнем присоединении все преимущества частного отопления проявляются в полной мере.

Коллектором для радиаторов оснащают каждый этаж дома. Устанавливают его в центре, маскируя устройство в нише или в устроенном специально для него шкафчике на стене.

Место для установки должно быть выбрано так, чтобы по возможности ко всем приборам подводились ветки равной длины.

Если невозможно достичь равенства подключенных к коллектору колец, то каждый отвод снабжается собственным циркуляционным насосом.

По сути, все подключенные к распределительному узлу ветки представляют собой самостоятельный контур с собственной запорной арматурой, а иногда и автоматикой.

Ярким примером коллекторной схемы отопления являются .

Коллекторная схема разводки обеспечивает равномерную поставку тепла во все кольца системы водяных «Теплых полов»

Трубопроводы теплых полов собирают из медных труб или их пластиковых аналогов, для соединений используют неразъемные фитинги.

В отопительные кольца монтируют вентили, с помощью которых регулируют подачу теплоносителя, а в случае необходимости отключают «теплые полы» от общедомовой отопительной сети.

Коллектор для «теплого пола» представляет собой конструкцию, включающую ряд трубных колец, которая прокладывается под напольным покрытием

Такие системы всегда оснащают . Его располагают в промежуточный коллекторный узел на входе в трубу обратного направления.

Число патрубков на распределительном узле зависит от количества помещений, зацикленных на одной гребенке.

Количество коллекторных групп определяют, ориентируясь на длину контуров. За основу расчетов берут соотношение, при котором на одну коллекторную группу отводится 120 метров трубопровода.

Тип #2 — гидравлическая стрелка

При обустройстве мощных и разветвленных систем отопления, которые проектируют в жилых постройках большой площадью, применяют распределительные коллекторы, оборудованные термогидравлическим распределителем или гидрострелкой.

При монтаже связующего звена с одной стороны к нему подключают контур отопительного котла, а с другой – радиаторное отопление или «теплые полы».

Гидравлическая стрелка представляет собой вертикальная полая труба, оснащенная по торцам эллиптическими заглушками, основное предназначение которой – выравнивать оказываемое на теплоноситель давление

Наличие распределительной гидравлической стрелки позволяет решить сразу несколько задач:

• избежать резких перепадов температуры в трубах, губительно сказывающихся на эксплуатационном сроке системы;
• за счет подмеса и вторичной циркуляции части теплоносителя сохранить постоянный объем котловой воды, а также сэкономить топливо и электроэнергию;
• в случае необходимости компенсировать во второстепенном контуре дефицит расхода.

Поддержание температурного баланса достигается за счет того, что устройство позволяет отделить гидравлический контур котла от вторичной цепи.

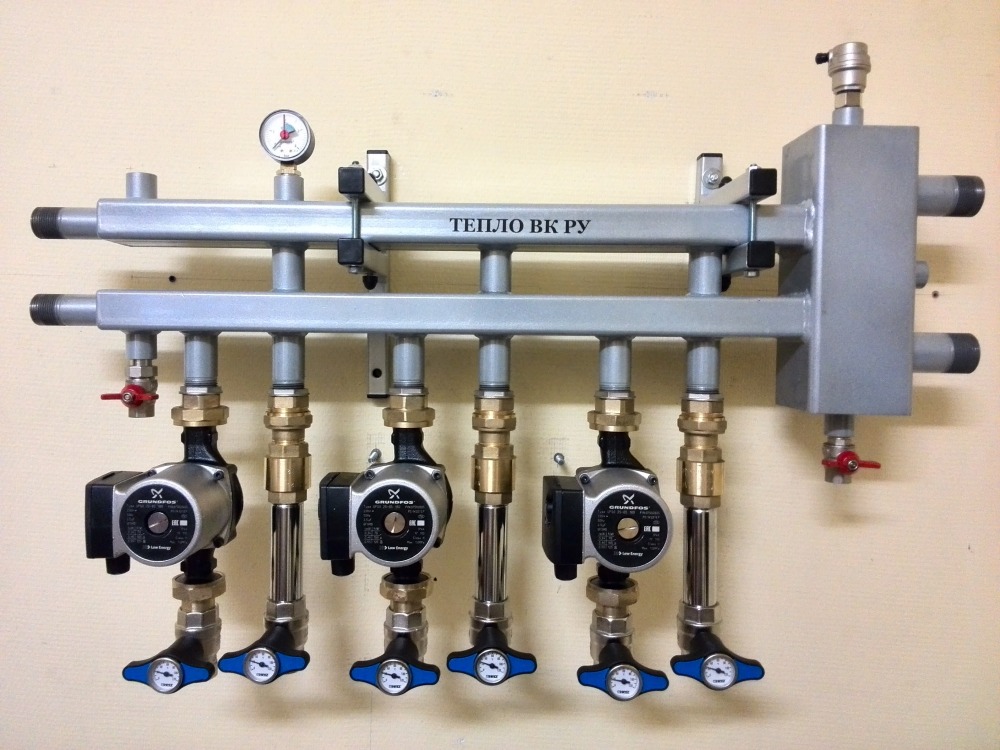

Вариант изготовления самодельного коллекторного распределителя, оснащенного гидрострелкой, которая изготовлена из стальной квадратной трубы и оборудована штуцерами

Оптимальную работу системы, оснащенной гидрострелкой, можно обеспечить при условии, если каждый контур оборудован собственным циркуляционным насосом.

Тип #3 — солнечные коллекторные установки

Устройства этого типа выбирают при обустройстве автономного водопровода в негазифицированных областях, где уровень солнечного излучения достаточно высок.

Воздушные гребенки, функционирующие на солнечной энергии, работают за счет парникового эффекта, преобразовывая солнечный свет в тепловую энергию

Конструкция солнечных установок немного отличается от традиционных аналогов. По сути, они представляют собой своего рода теплицы, накапливающие солнечную энергии.

Естественная циркуляция теплоносителя в них осуществляется за счет конвекционных потоков и под действием присоединенных к поглощающей пластине вентиляторов.

Распределитель, поглощающий солнечные лучи, представляет собой небольшой плоский ящик, покрытый черной адсорбирующей пластиной. Эта тепловоспринимающая пластина и аккумулирует тепло.

Накопленное тепло передается теплоносителю, в роли которого может выступать циркулирующий по трубам воздух или жидкость.

Основное предназначение солнечного коллектора – направлять и перераспределять энергию Светила на бытовые потребности и нужды

В продаже можно встретить подвижные коллекторные системы, работающие на солнечной энергии. Их конструкция устроена так, что зеркала и нагревательные элементы «следят» за передвижением солнца, благодаря чему его энергию поглощают по максимуму.

Но из-за высокой стоимости оборудования в качестве основного источника обогрева в условиях климата даже южных регионов нашей страны невыгодно.

А потому их больше задействуют в качестве дополнительного источника тепла при обустройстве систем отопления с исполльзованием твердотопливных и газовых котлов.

Модификации распределительных гребенок

Сегодня на рынке оборудования представлено множество разновидностей коллекторов для отопительных систем.

Производители предлагают как связующие звенья самого простого исполнения, конструкция которых не предусматривает наличие вспомогательной арматуры для регулирования оборудования, так и коллекторные блоки с полным комплектом вмонтированных элементов.

Коллекторный блок, включающий все необходимые функциональные элементы для создания условий бесперебойной и высокопроизводительной работы отопительной системы

Простые в исполнении устройства являют собой латунные модели с дюймовым проходом ответвлений, оснащенных двумя соединительными отверстиями по бокам.

На обратном коллекторе такие устройства имеют заглушки, вместо которых в случае «наращивания» системы всегда можно установить дополнительные приборы.

Более сложные в конструктивном решении промежуточные сборные узлы оснащены шаровыми кранами. Под каждый отвод в них предусмотрена установка запорной регулировочной арматуры. Навороченные дорогостоящие модели могут быть оснащены:

• расходомерами, основное предназначение которых – регулировать поток теплоносителя в каждой петле;
• термодатчиками, призванными контролировать температуру каждого отопительного прибора;
• воздуховыпускными клапанами автоматического типа для слива воды;
• электронными клапанами и смесителями, направленными на поддержание запрограммированной температуры.

Количество контуров в зависимости от подсоединяемых потребителей может варьироваться в пределах от 2 до 10 штук.

Независимо от сложности и многофункциональности оборудования при изготовлении гребенок коллекторных блоков используют материалы, устойчивые к внешним факторам

Если за основу брать материал изготовления, то промежуточные сборные коллекторы бывают:

1. Латунные – отличаются высокими эксплуатационными параметрами при доступной цене.
2. Нержавеющие – стальные конструкции чрезвычайно долговечны. Они могут с легкостью выдерживать большое давление.
3. Полипропиленовые – модели из полимерных материалов, хоть и отличаются невысокой ценой, но по всем характеристикам уступают металлическим «собратьям».

Модели, выполненные из металла, для продления срока службы и повышения эксплуатационных параметров обрабатывают антикоррозионными составами и покрывают теплоизоляцией.

Разделительные конструкции, выполненные из полимеров, применяют при обустройстве систем, отапливаемых котлами мощностью от 13 до 35 кВт

Детали устройства могут быть литого исполнения либо же оснащены цанговыми зажимами, позволяющих осуществлять соединение с металлопластиковыми трубами.

Но специалисты не советуют выбирать гребенки с цанговыми зажимами, поскольку те часто «грешат» подтеканием теплоносителя в местах соединения вентиля. Это возникает вследствие быстрого выхода из строя уплотнителя. И заменить его не всегда представляется возможным.

Коллекторы используются в схемах одно- и двухтрубного отопления. В однотрубных системах одна гребенка поставляет нагретый теплоноситель и принимает остывший

Рекомендации грамотного выбора

Основная сложность заключается не только в самом монтаже коллектора, но и в правильном выборе оборудования.

При выборе модели гребенки следует ориентироваться на такие параметры:

1. Предельно допустимое давление для этой модели. Оно определяет тип материала, из которого может выполнен гидрораспределитель.
2. Пропускная способность узла.
3. Наличие вспомогательных устройств.
4. Количество выходных патрубков гребенки. Оно должно соответствовать количеству контуров охлаждения.
5. Возможность дополнительного присоединения элементов.

Все эксплуатационные параметры указываются в паспорте к изделию.

Для обустройства поэтажных независимых обогревательных контуров, оснащенных автономным управлением, гребенки необходимо монтировать на каждом этаже дома.

При выборе и установке поэтажных распределителей ориентируются на параметры «подсистемы», которую они призваны обслуживать.

Благодаря поэтажному размещению гребенок в случае надобности всегда можно отключать отопление как нескольких отдельных приборов, так и всего этажа

Это значительно упрощает обслуживание отопительной системы и ее ремонт.

Поскольку коллекторный блок – недешевое удовольствие, чтобы обезопасить себя от разочарований при быстром выходе системы из строе при выборе модели стоит ориентироваться на продукцию проверенных производителей.

Смело можно доверять таким производителям, как «GREENoneTEC», «Rehau», «Soletrol», «Oventrop» и «Meibes». В каждой серии ведущих европейских производителей можно подобрать полный комплект необходимого дополнительного оборудования.

Вспомогательные элементы и арматура к коллекторному блоку также должна соответствовать ГОСТу и ТУ.

В качестве дополнительных устройств для подключения коллектора могут понадобиться: 1 — автоматический воздухоотводчик, 2 – переходник, 3 – уголок, 4 – кран, 5 –сгон, 6 – еще уголок, 7 – выводы труб

Каждый из дополнительных элементов конструкции выполняет свою функцию:

• автоматический воздухоотводчик – монтируется, если блок и радиаторы расположены на одном этаже;
• переходник – потребуется при монтаже воздухоотводчика, диаметр которого равен ½ дюйма, при условии что резьба коллектора составляет ¾ дюйма.
• уголок – позволит подсоединить трубы и направить воздухоотводчик вверх.
• кран – необходим для подключения к устройству идущей от котла трубы;
• сгон, оборудованный накидкой гайкой – позволит в случае необходимости перекрыть подачу теплоносителя и, открутив накидную гайку, отсоединить устройство.

Если предполагается подключать , дополнительно потребуется установить кран для подпитки.

Для фиксации коллектора к стене потребуются также хомуты, «посаженные» на пластиковые дюбеля. При монтаже конструкции допустимо также применять специальные кронштейны.

Такие конструкции удобны тем, что верхний коллектор в них выдвинут вперед, благодаря чему трубы узла не мешают подводу трубопровода к нижнему коллектору.

Правила установки и подключения

Выбирать и устанавливать коллектор лучше всего еще на этапе проектирования и монтажа отопительной системы.

Устанавливают такие промежуточные конструкции в помещениях, защищенных от избыточной влажности. Чаще всего для этих целей отводят место в коридоре, кладовой или гардеробной.

Коллекторный блок желательно размещать в специально предназначенном для этого металлическом шкафу, оснащенным в боковых стенках отверстиями под выведение труб

В продаже встречаются накладные и встраиваемые модели металлических шкафов. Каждая модель оснащена дверцей и выштамповкой по боковым сторонам.

За неимением возможности установить металлический шкафчик, поступают проще, фиксируя устройство прямо на стену. Нишу под обустройство коллекторного блока размещают на небольшой высоте относительно пола.

Общепринятой инструкции по монтажу коллекторных распределительных схем по сути нет. Но есть ряд основных моментов, относительно которых специалисты пришли к единому знаменателю:

1. Наличие расширительного бака. Объем конструктивного элемента должен составлять не менее 10% от общего количества воды в системе.
2. Наличие циркуляционного насоса для каждого проложенного контура. Относительно этого элемента не все специалисты едины во мнении. Но все же, если планируется задействовать несколько независимых контуров, для каждого из них стоит установить отдельный агрегат.

Перед циркуляционным насосом на магистрали обратной подачи размещают . Благодаря этому он становится менее уязвимым к турбулентности потоков воды, часто возникающих в этом месте.

Если же используется гидрострелка – бак монтируют перед основным насосом, основная задача которого состоит в том, чтобы обеспечивать циркуляцию на малом контуре.

Место расположения циркуляционного насоса не принципиально. Но, как показывает практика, ресурс устройства несколько выше именно на «обратке».

Главное при монтаже – расположить вал строго горизонтально. При несоблюдении этого условия первый же пузырь скопившегося воздуха оставит агрегат без охлаждения и смазки.

Сам процесс сборки и подключения коллекторной системы наглядно представлен в видео-блоке.

Выводы и полезное видео по теме

Видео-руководство по последовательной сборке коллекторного блока:

Видео-обзор установки и работы модульного пластикового коллектора:

Распределительный узел для «теплого пола»:

Грамотно выбранная и смонтированная коллекторная разводка гарантирует эффективность и надежность системы отопления.

Благодаря малому количеству соединений и тройников вероятность протечек таких конструкций сводится к минимуму. Ну а возможность регулировать температуру нагрева каждого отопительного радиатора делает эксплуатацию отопительной системой особенно комфортной.

Если обладаете необходимыми знаниями или есть опыт подключения коллекторной системы отопления, пожалуйста, поделитесь им с нашими читателями. Сделать это можно оставив комментарий внизу статьи.

Подключение двух котлов отопления в одну систему: схема обвязки, требования

Системы газового отопления на сегодняшний день являются самым популярным типом отопительного оборудования, используемого в частных домах. Их можно использовать не только как единственный источник тепловой энергии, но и в унифицированной комбинации с обогревателями, работающими на разных видах топлива. В этом случае очень важную роль играет не только правильный монтаж, но и схема подключения двухконтурного газового котла ко всем коммуникациям и его взаимодействие со всем остальным оборудованием.

• 2 Отличия газовых котлов системы отопления
• 3 Где можно подключить котел к системе отопления
• 4 Схема подключения котла к системе отопления
• 5 Подключение котла к газопроводу и водопроводу
• 6 Заключение

Подключение газового котла к системе отопления

Любой владелец городской квартиры или частного дома мечтает об автономном газовом отоплении. Сегодня только такое устройство способно обеспечить комфортную температуру в квартире при минимальных затратах. Подключение двухконтурного газового котла – очень важное дело, для которого следует выдать разрешение . Устанавливать его нужно только в том случае, если финансы позволяют приобрести газовый двухконтурный котел с бойлером и полным комплектом автоматики. Согласно ТУ, в таком жилье должны быть условия для установки данной конструкции.

Если финансов не много, а появления горячей воды в квартире не предвидится, то лучше всего купить простой одноуровневый газовый котел. Такая установка стоит намного дороже водонагревателя, однако, учитывая, сколько будет стоить установка газового счетчика, при существующих тарифах такое сооружение легко окупится за 1,5 года, а то и раньше.

Для подключения котла к системе отопления потребуются следующие позиции:

• схема;
• фильтр очистки воды;
• водонагреватель;
• котел — одноконтурный или двухконтурный;
• краны холодной и горячей воды.

Совместная работа газового и электрического котлов

Объединение газового котла с электрическим котлом в один контур, в результате чего создается система отопления с двумя котлами, может быть реализовано достаточно просто. Возможно как последовательное, так и параллельное подключение. В этом случае предпочтительнее параллельное подключение, так как можно оставить один котел работающим, а другой полностью остановить, отключить или заменить. Такая система может быть полностью закрытой, а в качестве теплоносителя использовать этиленгликоль для систем отопления или обычную воду.

Отличия газовых котлов системы отопления

Такие отопительные конструкции легко монтируются самостоятельно по схемам. Подключение других газовых котлов потребует специальных навыков. Следует отметить, что многие специализированные фирмы готовы взять на себя работу, связанную с подготовкой помещения и оформлением всех необходимых документов .
Типовой котел довольно прост: газовая горелка и теплообменник. К нему подключаются газ, вода и выхлоп выводится в дымоход. Им начинают пользоваться только после оформления всех документов.

Двухконтурный котел отопления с водонагревателем и автоматикой многофункционален и прост. Его так же легко установить, как обычно. Автоматика используется таким образом: система с микропроцессором и двойным термостатом следит за температурой на улице и в квартире, и по установленной программе снижает отопление до минимума, если людей нет дома. Газа расходуется такой установкой на 50% меньше, чем при ручном или автоматическом регулировании. Экономия в суровые погодные условия очень значительна.

Такая домашняя котельная имеет один серьезный недостаток — если подача электроэнергии прерывается, то автоматика выключается, и двухконтурный агрегат переходит в режим минимального обогрева помещения. Поэтому для двухконтурного котла отопления требуются дополнительные затраты на гарантированное электроснабжение.

Где можно подключить котел к системе отопления

Существуют следующие требования для подключения газового котла:

• Должен быть установлен в котельной, представляющей собой отдельное помещение площадью не менее 4 м2 и высотой потолков не менее 2,55 м.
• Котельная должна быть оборудована одним окном. Минимальная ширина двери должна быть 0,8 м.
• Котельная должна быть отделана негорючими материалами, при этом фальшпол и кирпичная печь категорически запрещены.
• Воздух должен поступать в это помещение через незапираемый сквозной воздуховод.

Для настенных водогрейных и других котлов действуют следующие правила:

• Выхлоп котла обязательно должен выходить в отдельный дымоход без использования вентиляционных каналов. Это объясняется тем, что опасные продукты горения могут попасть в соседнее помещение.
• Горизонтальная часть дымохода должна иметь длину не менее 3 м и иметь не менее трех поворотных узлов.
• Дымоход должен иметь вертикальный выход, при этом он должен возвышаться над высшей точкой фронтона плоской крыши не менее чем на 1 м.
• В связи с тем, что после охлаждения продуктов сгорания образуются опасные вещества, дымоход должен быть изготовлен из химически термостойких материалов.

При установке настенного водогрейного котла на кухне необходимо придерживаться следующих правил:

• Под агрегатом должно быть свободное пространство.
• Высота подвесной конструкции в соответствии с разрезом самого высокого патрубка не может быть ниже верха умывальника.
• Пол под агрегатом должен быть покрыт негорючим прочным металлическим листом.
• Помещение для сжигания не должно содержать полостей, в которых может скапливаться взрывоопасная газовая смесь.

Газовый котел не рекомендуется устанавливать в следующих случаях:

• Если планируется установка в многоквартирном доме или старой хрущевке, в которой нет магистрального газохода.
• Если на кухне есть подвесной потолок, который не планируется демонтировать. Капитальная антресоль тоже не подойдет.

Во всех остальных случаях вы можете установить и подключить газовые котлы в собственной квартире. Любая конструкция устанавливается в частном доме. Если пристройка для котельной будет сделана снаружи, придираться к ней будут меньше соответствующие органы.

Для небольшого частного дома лучше всего установить настенный котел, ведь под него не нужно будет устанавливать бетонный или кирпичный поддон. Автоматика газовых котлов не потребляет слишком много электроэнергии.

Системы отопления с двумя или более котлами

Включив в схему отопления два и более котла, можно преследовать цель не только увеличения тепловой мощности, но и снижения энергопотребления. Как уже говорилось, система отопления изначально рассчитана на работу в самую холодную пятидневку года, в остальное время котел работает вполсилы. Предположим, что энергопотребление вашей системы отопления составляет 55 кВт и вы выбираете котел такой мощности. Вся мощность котла будет использоваться всего несколько дней в году; в остальное время для нагрева требуется меньшая мощность. Современные котлы обычно оснащаются двухступенчатыми дутьевыми горелками, а это значит, что обе ступени горелки будут работать лишь несколько дней в году, в остальное время будет работать только одна ступень, но ее мощность может быть слишком велика для нерабочего времени. -сезон. Поэтому вместо одного котла на 55 кВт можно установить два котла, например, на 25 и 30 кВт, или три котла: два на 20 кВт и один на 15 кВт. Тогда в любой день года в системе могут работать менее мощные котлы, а в пиковую нагрузку включаются все. Если каждый из котлов имеет двухступенчатую горелку, то настройка котлов может быть гораздо более гибкой: котлы могут одновременно работать в системе в разных режимах работы горелок. А это напрямую влияет на эффективность системы.

Кроме того, установка нескольких котлов вместо одного решает еще несколько проблем. Котлы большой мощности – это тяжелые агрегаты, которые сначала нужно занести и занести в помещение. Использование нескольких небольших котлов значительно упрощает эту задачу: маленький котел легко проходит в дверные проемы и намного легче большого. Если вдруг в процессе работы системы один из котлов выйдет из строя (котлы чрезвычайно надежны, но вдруг такое случается), то его можно отключить от системы и спокойно заняться ремонтом, при этом система отопления останется в рабочий режим. Оставшийся работающий котел может не до конца прогреться, но и не замерзнет, ​​в любом случае систему «сливать» не нужно будет.

Включение нескольких котлов в систему отопления может осуществляться по параллельной схеме и по схеме первично-вторичные кольца.

При работе в параллельном контуре (рис. 63) с отключенной автоматикой одного из котлов обратная вода пропускается через неработающий котел, а значит, преодолевает гидравлическое сопротивление в котловом контуре и расходует электроэнергию на циркуляционный насос. Кроме того, обратка (охлажденный теплоноситель), прошедшая через неработающий котел, смешивается с подачей (нагретым теплоносителем) от работающего котла. Этот котел должен увеличить нагрев воды, чтобы компенсировать смешение обратки с неработающего котла. Для предотвращения смешивания холодной воды от неработающего котла с горячей водой от работающего котла нужно вручную перекрыть трубопроводы вентилями или снабдить их автоматикой и сервоприводами.

Рис. 63. Схема отопления двух полуколец с увеличением мощности за счет установки второго котла

Подключение котлов по схеме первично-вторичные кольца (рис. 64) не предусматривает таких видов автоматики. При отключении одного из котлов теплоноситель, проходя по первичному кольцу, просто не замечает «потери бойца». Гидравлическое сопротивление на участке подключения котла АБ крайне мало, поэтому нет необходимости в подаче теплоносителя в контур котла и он спокойно следует по первичному кольцу, как если бы в отключенном котле были закрыты вентили, что на самом деле их нет. В целом в этой схеме все происходит так же, как и в схеме подключения вторичных колец отопления с той лишь разницей, что в этом случае на вторичных кольцах «сидят» не потребители тепла, а генераторы. Практика показывает, что включение в систему отопления более четырех котлов экономически нецелесообразно.

Рис. 64. Принципиальная схема подключения котлов к системе отопления на первично-вторичных кольцах

разработано несколько типовых схем с применением гидроколлекторов «ГидроЛОГО» для систем отопления с двумя и более котлами (рис. 65–67).

Рис. 65. Схема отопления с двумя первичными кольцами с общей площадью. Подходит для котельных любой мощности с резервными котлами, либо для котельных большой (более 80 кВт) мощности и небольшого количества потребителей.

Рис. 66. Двухкотловая схема отопления с двумя первичными полукольцами. Удобен для большого количества потребителей с высокими требованиями к температуре подачи. Суммарная мощность потребителей «левого» и «правого» крыла не должна сильно различаться. Производительность насосов котла должна быть примерно одинаковой.

Рис. 67. Универсальная комбинированная схема отопления с любым количеством котлов и любым количеством потребителей (в распределительной группе применяются обычные коллекторы или гидроколлекторы «ГидроЛОГО», во вторичных кольцах горизонтальные или вертикальные гидроколлекторы («ГидроЛОГО» ) применяются

На рисунке 67 показана универсальная схема для любого количества котлов (но не более четырех) и практически неограниченного количества потребителей В ней каждый из котлов подключается к распределительной группе, состоящей из двух обычных коллекторов или Коллекторы «ГидроЛОГО» установлены параллельно и замкнуты на котел ГВС На коллекторах каждое кольцо от котла к котлу имеет общий участок Подключены малые гидроколлекторы типа «Элемент-Микро» с миниатюрными смесительными узлами и циркуляционными насосами к распределительной группе. Вся схема отопления от котлов до элементов-Микро гидроколлекторов представляет собой обычную классическую схему отопления, которая образует несколько (по количеству р гидроколлекторов) первичные кольца. Вторичные кольца с потребителями тепла соединены с первичными кольцами. Каждое из колец, расположенных на более высокой ступени, использует нижнее кольцо в качестве собственного котла и расширительного бака, то есть забирает от него тепло и отводит сточные воды. Такая схема установки становится распространенным способом обустройства «продвинутых» котельных как в небольших домах, так и в крупных объектах с большим количеством отопительных контуров, что позволяет производить точную настройку каждого контура.

Чтобы было понятнее, в чем универсальность этой схемы, рассмотрим ее подробнее. Что такое обычный коллектор? По большому счету, это группа тройников, собранных в одну линию. Например, в контуре отопления один котел, а сам контур направлен на приоритетное приготовление горячей воды. Это означает, что горячая вода, выходя из котла, идет прямо в котел, отдавая часть тепла на приготовление горячей воды, она возвращается в котел. Добавим в схему еще один котел, а это значит, что на подаче и обратке необходимо установить по одному тройнику и подключить к ним второй котел. А если таких котлов четыре? А все просто, нужно установить три дополнительных тройника на подачу и обратку первого котла и подключить к этим тройникам три дополнительных котла или не ставить тройники в схеме, а заменить их коллекторами с четырьмя отводами. Вот и получилось, что все четыре котла мы подключаем по подаче к одному коллектору, а по обратке к другому. Сами коллекторы подключаются к водогрейному котлу. Получилось отопительное кольцо с общим участком на коллекторах и патрубках подключения котла. Теперь мы можем смело отключать или включать какой-то из котлов, а система продолжит функционировать, только в ней изменится расход теплоносителя.

Однако в нашей системе отопления необходимо предусмотреть не только нагрев хозяйственно-питьевой воды, но и радиаторные системы отопления и «теплые полы». Поэтому на каждый новый контур отопления на подаче и обратке нужно устанавливать тройник и этих тройников нужно столько, сколько мы задумали контуров отопления. Зачем столько тройников, не лучше ли заменить их коллекторами? Но у нас в системе уже есть два коллектора, поэтому мы их просто увеличим или сразу установим коллекторы с таким количеством отводов, чтобы их хватило для подключения котлов и отопительных контуров. Находим коллекторы с нужным количеством отводов или собираем их из готовых деталей или используем готовые гидроколлекторы. Для дальнейшего расширения системы, при необходимости, мы можем установить коллекторы с большим количеством ответвлений и временно заглушить их шаровыми кранами или заглушками. В результате получается классическая коллекторная система отопления, в которой подача заканчивается собственным коллектором, обратка со своей, а от каждого коллектора трубы шли на отдельные системы отопления. Сами коллекторы закрываем котлом, который в зависимости от скорости включения циркуляционного насоса может иметь жесткий или мягкий приоритет или нет, так как он оказывается включенным в контур параллельно с другими контурами отопления .

Теперь пришло время подумать о системе отопления с первично-вторичными кольцами. Каждую пару труб, выходящих из подающего и обратного коллекторов, закрываем элементом-мини-гидроколлектором (или другими гидроколлекторами) и получаем первичные кольца отопления. Через насосно-смесительные узлы к этим гидроколлекторам будем подключать отопительные кольца по схеме первично-вторичные, те, которые считаем нужными (радиатор, теплые полы, конвектор) и в необходимом нам количестве. Обратите внимание, что в случае отказов в заявках на тепло даже по всем вторичным контурам отопления, система продолжает работать, поскольку содержит не одно первичное кольцо, а несколько — по количеству гидроколлекторов. В каждом первичном кольце теплоноситель от котла (котлов) проходит через подающий коллектор, оттуда поступает в гидроколлектор и возвращается в обратный коллектор и в котел.

Как оказывается не так сложно сделать систему отопления хоть с одним котлом, хоть с несколькими и с любым количеством потребителей, главное подобрать необходимую мощность котла (котлов) и подобрать правильное сечение гидроколлекторов, но об этом мы уже достаточно подробно говорили.

Источник: «Отопление дома. Расчет и монтаж систем» 2011г. Савельев А.А.

Схема подключения котла к системе отопления

Схема подключения котла отопления не позволяет его корпусу плотно прилегать ни к одной из стен. Начинают делать обвязку котла , то есть подключаются три системы: электрическая, газовая и гидравлическая. Газопровод должен выполняться только специалистом по газу и должен выполняться в последнюю очередь после подключения всех систем.
Гидравлические и электрические соединения можно выполнить самостоятельно. В этом случае следуйте инструкциям, прилагаемым к котлу. В этом помогает типовая схема обвязки. Для любого котла должны выполняться следующие условия:

• в теплообменнике вода и горячие газы обязательно должны идти противотоком, т.к. при любой автоматике он может взорваться;
• Очень важно не перепутать трубы холодной и горячей воды.

После завершения монтажа гидравлических трубопроводов следует еще раз внимательно осмотреть всю систему.

Если для системы отопления использовался антифриз, то его необходимо слить и несколько раз промыть систему водой. Примесь антифриза в воде может привести к взрыву.

Рекомендуется использовать фильтры грубой очистки. Они должны располагаться в нижней части системы. Опасная ситуация может возникнуть, когда грязь скапливается между тонкими ребрами теплообменника. В начале и конце отопительного сезона через «грязевики» необходимо слить шлам, проверить их состояние и промыть всю систему.

Если в конструкции есть встроенный расширительный бак и система деаэрации, то старый бак лучше снять. При этом старый кран наглухо перекрывают, предварительно проверив его состояние. Опасная ситуация может возникнуть из-за подсоса воздуха.

Двухтопливные отопительные котлы

Для повышения надежности отопления и во избежание перебоев в работе системы отопления применяются двухтопливные отопительные котлы, работающие на разных видах топлива. Комбинированные котлы изготавливаются только в напольном исполнении из-за достаточно большого веса агрегата. Универсальный агрегат может иметь одну или две камеры сгорания и один теплообменник (котел).

Самая популярная схема – использование газа и дров для обогрева теплоносителя. Следует учитывать, что твердотопливные котлы могут работать только в открытых системах отопления. Для реализации преимуществ закрытой системы в баке универсального котла иногда устанавливают дополнительный контур для системы отопления.

Существует несколько видов двухтопливных комбинированных котлов:

1. газ + жидкое топливо;
2. газ + твердое топливо;
3. твердое топливо + электричество.

Подключение котла к газопроводу и водопроводу

Такая схема подключения газового котла ничем не отличается от схемы подключения оборудования к системе отопления, есть только разница в диаметре труб и вентили … Запорная арматура должна иметь разъемные соединения. Горячая вода подключена с правой стороны, холодная – с левой.
Большое внимание необходимо уделить схеме подключения котла к газопроводу. Это связано с тем, что при неправильном подключении прибора к газу может произойти взрыв.

В центре котла находится труба и работа начинается с ее подключения к ответвлению газопровода с установленной задвижкой. Защитите нагреватель от мелкого мусора. На вентиль, служащий для прекращения подачи газа, устанавливается специальный вентиль. Затем с помощью краски и пакли приступают к герметизации всех резьбовых соединений. Использование других средств строго запрещено.

Не рекомендуется включать устройство сразу после установки. Все соединения должны быть тщательно проверены, чтобы убедиться, что все шаги выполнены правильно.

Установка котла

Процесс довольно прост. Если схема подключения отопления к газовому котлу предполагает установку устройства теплого пола, устройство надежно крепится к полу согласно инструкции. Если корпус котла выполнен в настенном формате, то на стене необходимо разметить места для сверления кронштейнов, на которые будет крепиться нагреватель.

Чтобы установка прошла гладко, необходимо тщательно выровнять все детали, правильно закрепить кронштейны и убедиться, что размеры котла и выбранной поверхности пропорциональны.

Не забывайте о требованиях безопасности:

• газовый котел должен быть установлен в помещении с вентиляционным окном;
• рядом не должно быть других устройств;
• при установке необходимо выбрать правильное место установки;
• требуется дымоход и вентиляция.

Подключение котла к контуру

Следующим этапом работ, предусматривающим схему подключения котла отопления на два этажа или на квартиру, является обвязка устройства трубопроводом контура отопления. Современные котлы оборудованы специальными трубами, к которым подводится подача и обратка. Форсунки расположены близко к торцу котла и к ним необходимо подсоединить трубы в соответствии с рекомендациями из инструкции к устройству.

На данном этапе работ обязательно следует использовать изоляционные материалы — герметики, которые надежно защитят места подключения трубопроводов к котлу от протечек. Еще одно рекомендуемое условие – установка на обратный клапан специального фильтра. Он предназначен для защиты внутренних элементов котла от губительных примесей, находящихся в составе теплоносителя.

Также подключение котла к системе отопления подразумевает установку запорной арматуры, а именно запорной арматуры, которая устанавливается на трубопроводе обратки и подачи теплоносителя. Такие краны предотвращают попадание воздуха в систему и выливание теплоносителя из контура. В случае поломки котла они помогут максимально просто провести ремонтные работы. Если вам нужно выбрать газовый котел для квартиры, то наша статья «Выбираем газовый котел для квартиры: обзор оборудования и правила установки» будет полезно.

Подключение бойлера к водопроводу

Принцип работы на этом этапе аналогичен работе, рассмотренной в предыдущем разделе. Разница лишь в выборе другого патрубка, предназначенного для подключения к центральному контуру водоснабжения. Подобрав подходящие по диаметру трубы, а также приготовив фильтры и запорные краны, можно приступать к работе.

Например, подключение котла Купер ОК 15 к магистральному трубопроводу, схема подключения отопления которого предполагает использование разъемных соединений, для удобства монтажа мастер может начать с поиска патрубков. Подведя трубопроводы подачи воды к патрубкам котла, их необходимо соединить и заизолировать. Если вода в водопроводе жесткая и содержит тяжелые примеси, рекомендуется использовать фильтры, которые необходимо периодически менять.

Нагреватель гидроаккумулятора

Условия аукциона 1. Все покупки должны быть полностью оплачены в течение 72 часов после закрытия аукциона. Приемлемые способы оплаты: наличные, дебетовая карта, кассовый чек, карты MasterCard, Visa, Discover или банковские переводы. Денежные переводы не принимаются. При оплате кредитной картой взимается дополнительная комиссия покупателя в размере 5%. С платежей, полученных после закрытия рабочего дня на третий рабочий день после аукциона, будет взиматься комиссия за просрочку платежа в размере 10% с минимальной комиссией в размере 2,50 долларов США и максимальной комиссией в размере 25 долларов США, если только между покупателем и аукционной компанией не будет достигнуто соглашение до закрытия аукциона. . 2. Никакая продажа не может быть признана недействительной по причине любого дефекта лота или неточности в любом из лотов по причине их неправильного описания в каталоге или в другом месте, и организаторы аукциона не несут никакой ответственности в отношении любых таких недостатков или ошибок. . Каталоги были подготовлены только в качестве руководства на основе информации из источников, которые в целом считаются надежными, и от грузоотправителя, но организаторы аукциона не могут гарантировать или гарантировать их точность. Участник торгов признает, что он несет ответственность за проверку всего оборудования и наведение собственных запросов. 3. Если не будут достигнуты предварительные договоренности, различные предметы, оставленные по истечении 7 дней после оплаты Покупателем, будут считаться оставленными и проданными на хранение. За автомобили с титулами будет взиматься плата в размере 25 долларов США в день после аукциона. Транспортные средства, оставленные за воротами безопасности более чем на 1 неделю после проведения аукциона, будут эвакуированы за счет владельцев.

4. Участник, предложивший самую высокую цену, становится покупателем, и ни один из участников торгов не может отозвать свою заявку. ВСЕ СТАВКИ СДЕЛАНЫ В ДОЛЛАРАХ США. Все продажи являются окончательными. Все покупатели должны зарегистрироваться и согласиться со следующими условиями до начала торгов. 5. Любой спор, возникающий в отношении любого предложения, разрешается Организаторами аукциона по их собственному усмотрению, и, по усмотрению Организаторов аукциона, Организатор аукциона может немедленно снова выставить спорный лот на продажу. 6. Аукционисты имеют право объединять или разбивать лоты, либо предлагать комплексное оборудование единым лотом. Организаторы аукциона оставляют за собой право не признавать и не принимать любую ставку, которая является лишь частичным преимуществом по сравнению с предыдущей ставкой. Аукционисты сохраняют за собой право без предварительного уведомления отозвать любой лот или лоты до продажи указанных лотов. 7. Организаторы аукциона не несут никакой ответственности после принятия ставки. Товар «как есть» со всеми дефектами. Покупателям рекомендуется заранее оформить страховое покрытие своих покупок. 8. Заголовки обрабатываются в соответствии с DMV штата Айдахо. Правила в штате Айдахо могут отличаться от правил в других штатах и ​​могут потребовать дополнительной обработки покупателем. Подразделения, которым не требуются титулы в Айдахо, могут иметь такие требования в других штатах. Аукционист/владелец не несет ответственности и в некоторых случаях может быть не в состоянии предоставить документацию, требуемую другими штатами. 9. Все применимые налоги с продаж или акцизные налоги будут добавлены к покупной цене всех облагаемых налогом предметов, если покупатель не предоставит аукционистам доказательство освобождения от всех таких налогов в форме, приемлемой для аукционистов. Если есть премия покупателя, налог применяется после объединенной суммы. 10. Покупатель не имеет права владеть какой-либо из своих покупок до тех пор, пока общая покупная цена всех его покупок не будет полностью оплачена, и в случае, если покупатель не уплатит полную покупную цену за какой-либо лот в установленный срок или не в соответствии с любыми другими условиями продажи, Организаторы аукциона сохраняют право собственности на все лоты покупателя и имеют право перепродать такие лоты путем открытой или частной продажи без какого-либо уведомления Покупателя. Любая недостача, возникающая при перепродаже, вместе со всеми связанными с этим расходами оплачивается покупателем. Любой аукционный залог должен быть сохранен Организаторами аукциона для применения против такого дефицита. Конфискация депозита не освобождает покупателя от полной оплаты. 11. Все расходы и ответственность за такое удаление несет покупатель. Организаторы аукциона оставляют за собой право потребовать подтверждение надлежащего страхового покрытия от любого покупателя лотов, требующих демонтажа, монтажа или горячей резки. Покупатель обязуется возместить ущерб и защитить Грузоотправителя и Организаторов аукциона от любого ущерба, причиненного действиями Покупателя и/или его агентов в связи с демонтажем или удалением любого лота. Если удаление указанных лотов требует лицензированных подрядчиков, покупатель соглашается нанять указанного подрядчика, который может предоставить доказательства надлежащего страхового покрытия. 12. Все лоты должны быть удалены в сроки объявленные или выставленные на продажу. Исключительно за счет и на риск Покупателей и только в порядке, одобренном Организаторами аукциона. Если по какой-либо причине покупатель не убирает какой-либо лот в течение указанного времени, лот считается брошенным, и Организаторы аукциона по своему усмотрению могут перепродать указанные лоты в соответствии с пунктом 8 выше или удалить и хранить указанные лоты на собственный риск Покупателя и расход. Кроме того, Покупатель несет ответственность за любую арендную плату или убытки, понесенные Организаторами аукциона из-за того, что Покупатели не убрали какой-либо лот в течение 10 дней. 13. Если по какой-либо причине Организаторы аукциона не могут доставить какой-либо лот или любую необходимую документацию, требуемую в отношении любого лота, единственная ответственность Организаторов аукциона, если таковая имеется, заключается в возврате любых денежных средств, уплаченных за такой лот. 14. За исключением случаев, изложенных в настоящем документе, не должно быть никаких гарантий или гарантий, выраженных или подразумеваемых, установленных законом или иным образом любого характера.
