Как выбрать гидрострелку — Статьи
Мы много рассказывали вам о пользе гидрострелки, её модификациях и прочих премудростях эксплуатации, но почему-то обходили стороной тему выбора гидрострелки. На самом деле, это важно, не только потому что гидравлическая стрелка выводится на котёл, который является самым дорогим элементом системы отопления, а значит наиболее ценным, но ещё и потому, что правильно подобранную гидрострелку проще устанавливать. Давайте вместе разберёмся с этим вопросом и наконец-то выясним, как выбирать гидрострелку.
От котла

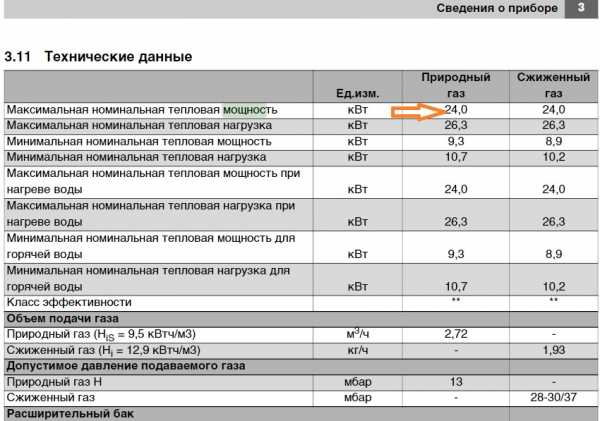

Так повелось, что гидрострелку и прочие распределительные устройства (гребёнки, термо-разделители, балансировочные коллекторы) подбирают с учётом мощности котла. Эту характеристику можно легко найти в инструкции устройства.
Допустим, максимальная мощность вашего котла составляет 24 кВт. В этом случае вам подойдут все гидрострелки, в маркировке которых есть цифры
Сразу оговоримся, что в данной статье мы рассматриваем выбор гидрострелки, ориентируясь на модельный ряд продукции Гидрусс.
Однако, как показывает практика, другие производители, по крайней мере, те, что выпускают гидрострелки на территории России, СНГ и странах ближнего зарубежья пользуются схожей схемой при наименовании своей продукции.

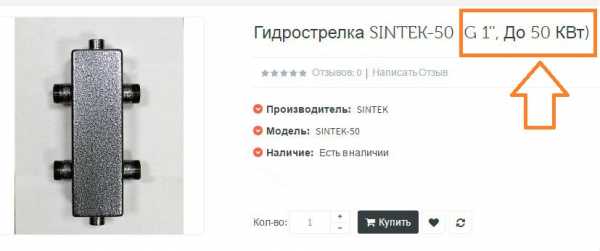

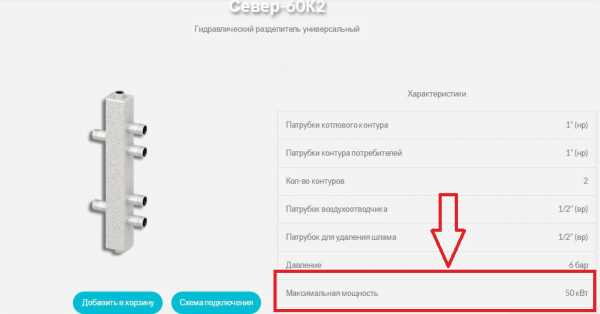

Вот несколько примеров
Поэтому первое, что нужно делать, если решил купить гидрострелку, это посмотреть максимально возможную мощность своего котла.
Как мы помним, наш условный котёл отопления имеет мощность 24 кВт. К нему подойдут следующие гидрострелки
5130 р.
6555 р.
4655 р.
5605 р.
GR-40-20 – до 40 кВт, вход-выход 3/4″
GR-60-25 – до 60 кВт, вход-выход 1″
TGR-40-20×2 – до 40 кВт, 2 потребителя, вход-выход 3/4″
TGR-60-25×2 – до 60 кВт, 2 потребителя, вход-выход 1″
Отметим, что количество контуров в двух последних вариантах не окончательное. Их может быть 3, 4 или 5 (соответствующую отметку вы найдёте в названии). К примеру, TGR-40-20×4 рассчитан на четыре потребителя.
От соединительных размеров
С мощностью понятно. Теперь поговорим о соединительных размерах

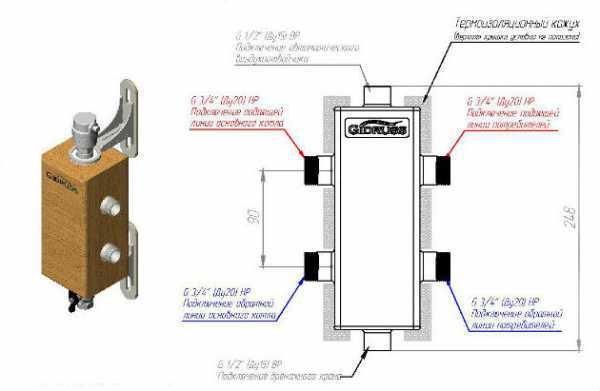

Гидрострелка отопления GR-40-20 имеет 4 основных и 2 дополнительных выхода, на которые приварена резьба. На основных — диаметр патрубков Ду 20, что соответствует трубной резьбе 3/4 дюйма. Дополнительные выходы предназначены для подключения автоматического воздухоотводчика и сливного крана, диаметр входных отверстий на них равен 15 миллиметрам (Ду 15) или 1/2 дюйма.
Это очень легко прочитать по маркировке
GR-40-20
20 здесь указывает на диаметр патрубков (3/4) Про 40 мы уже знаем, это максимальная мощность котла. Осталось только разобраться с обозначением GR, но об этом мы поговорим чуть позже.
А сейчас немного потренируемся.
GR-60-25
25 – Ду 25 или 1 дюйм. 60 – предельно допустимая мощность котла
GR-100-32
32 – Ду 32 1 1/4 дюйма. 100 – мощность котла
Немного сложнее с вертикальными гидрострелками (термогидравлические разделители). Здесь помимо мощности и соединительных размеров добавляется количество контуров
TGR-40-20×2
Мощность котла до 40 кВт, диаметр патрубков Ду 20, 2 контура.
TGR-60-25×4
Мощность до 60 кВт, патрубки Ду 25, 4 контура
Думаем, принцип вам понятен.
По пропускной способности
Гидравлические стрелки, как и трехходовые клапаны, обладают разной пропускной способностью, и она снова связана с мощностью.
Как правило, гидрострелки, предназначенные для котлов высокой мощности, пропускают больше теплоносителя. Это связано с тем, условные проходы у данных изделий шире, соответственно их объём больше.
Данная величина обозначается как Q и измеряется в м3/ч.
По металлу
Ранее мы обещали, что расскажем про аббревиатуру GR? Так вот, сейчас самое время поговорить о ней подробнее.
Так проектанты Gidruss обозначают все гидрострелки в модельном ряду (сокращённое от набранного латиницей «gidravlicheskie razdeliteli»). А теперь самое интересное. Если вы видите в названии GR без каких либо приписок и добавлений, то перед вами гидрострелка из обычной чёрной стали (конструкционной стали)
Если вы увидели приставку –SS в конце, то это значит, что гидрострелка изготовлена из нержавеющей стали AISI 304. О том, какая марка металла лучше и почему, мы рассказывали тут и вот здесь.
Конечно, рациональнее ставить в котельную нержавеющую стрелку. Она долговечна, быстрее прогревается, дольше сохраняет тепло, а главное – не корродирует.
Но несмотря на это, у стальных гидрострелок есть свои почитатели.
С разрешения наших коллег с сайта gidruss-yug.ru мы публикуем несколько отзывов на гидрострелки, изготовленные из конструкционной стали.
Гидрострелка GR-40-20
|
Георгий, 03.10.2016 Качественная гидрострелка и не дорогая, цена оказалась ниже, чем во многих розничных магазинах. Советовали мне брать в комплект гребенки, пока думаю. |
Гидрострелка GR-60-25
|
Иван М, 23.12.2016 Самая низкая цена на гидрострелку. Предложили купить из нержавейки, но особой разницы я не увидел. Ржавчина появится даже в супер-пупер металле. Разницу от стоимости лучше потратить на хороший отводной клапан, надежнее будет. |
Термогидравлический разделитель TGR-40-20×4
|
olga, 10.07.2016 Мы к этой стрелке заказывали ещё и кожух. Такой необычный из пробки. Поначалу от него немного отдавало жжёным, но потом всё улетучилось. Заказ ездил забирать муж, а я так получилось, общалась с менеджером. Всё очень толково объяснил, что даже я, в общем-то далёкий от темы отопления человек, поняла и теперь могу даже мужа своего кое-чему поучить))). Спасибо. |
Гидрострелка GR-300-65
|
Борис, 30.11.2016 Гидрострелка с фланцами — мечта монтажника. На нашем объекте все оборудование крупногабаритное с соответствующими проходами. Поиски подходящего разделителя навели нас на ваш сайт. Посоветовавшись со старшим инженером, мы выбрали именно эту модель. |
Как мы видим, стальные гидрострелки пользуются спросом и даже некоторые находят их даже лучше, чем нержавеющие аналоги.
Подведём итоги. Гидрострелку выбирают по
- Мощности котла
- Соединительнам размерам
- Пропускной способности
- Марке металла
Наиболее важной характеристикой является мощность котла, так как от неё зависят соединительные размеры и пропускная способность. Что касается марки металла, то здесь всё индивидуально. Если вы не хотите через несколько лет менять обвязку, то ваш вариант — гидрострелка из нержавеющей стали. Модели из обычной стали сохраняют безупречный вид от трёх до пяти лет, по истечение срока внутри изделия появиться ржавчина, что может негативно повлиять на работу подвижных частей насосов, кранов и других комплектующих.
Надеемся, что наш небольшой ликбез поможет вам приобрести качественную гидрострелку, которая без проблем встанет в обвязку к котлу и другим устройствам коллекторной группы.
Посмотреть гидрострелки можно здесь
Оформить заказ через корзину сайта или по телефону +7 (916) 624-73-67
Читайте нас во «Вконтакте»
Присылайте фото ваших котельных [email protected]
Удачных покупок!
pls99.ru
Зачем нужна гидрострелка и как ее выбрать?
Что такое гидрострелка? Каково ее назначение? Можно ли обойтись без нее? Как выбрать качественный товар? Все ответы вы найдете в нашем материале.
Что такое гидрострелка?
Это специально рассчитанный отрезок трубы, в которой есть вход и выход с одной и с другой стороны. Отсюда мы приходим к понятиям двухконтурной и одноконтурной систем отопления.
Пример одноконтурной системы отопления:
На фото — одноконтурная система: котел с подачей и обраткой. Подача приходит на радиаторы и возвращается по обратке в котел.
Некоторые сантехники утверждают, что если к одному контуру добавить второй, то система станет двухконтурной. Но это заблуждение. Она останется одноконтурной системой с первичными контурами. И только с помощью гидрострелки мы сможем получить подноценную двухконтурную систему отопления, потому что гидрострелка на самом деле и является первичным контуром. Когда мы пристыковываем ее к котлу, гидрострелка становится первичным контуром. А коллектора, которые пристыковываются к гидрострелке и получают подачу и обратку от нее, являются вторичными контурами.
Для чего нужна гидрострелка:
— для разделения контуров;
— для гидро- и теплокомпенсации.
Можно делать систему отопления без гидрострелки, если у вас небольшое количество батарей и вас не сильно заботит последующая экономия. Например, если в системе отопления не более 8-и радиаторов, то можно сделать и простейшую одноконтурную систему отопления с двумя вторичными контурами, разделить ее на 2 контура по 4 батареи и сделать однодробку. Гидрокомпенсацию и теплокомпенсацию мы получим с помощью байпасов и все будет хорошо работать без гидрострелки.
Главное, что важно понять — каждый потребитель, в чьем доме установлена индивидуальная система отопления, должен сам решить, нужна ли ему гидрострелка. Перед принятием решения посоветуйтесь с мастером-теплотехником, которого должны заботить 2 вещи: как снизить гидравлическое сопротивление контура и обеспечить наибольшую компенсацию тепловых потерь.
О выборе качественной гидрострелки на «живом» примере

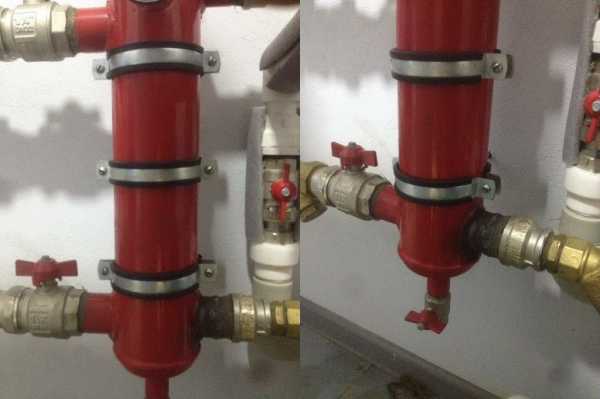

Не стоит отдавать предпочтение самым дешевым вариантам. Иначе может возникнуть ситуация, с которой столкнулся один из наших клиентов. На фото ниже — пример дешевой некачественной гидрострелки, которая через короткое время превратилась в решето.
Потребитель в свое время отдал предпочтение гидрострелке, при производстве которой не соблюдались технологии — от несоответствия марки стали, плохого проката до несоответствия толщины стенок по диаметру заявленным значениям. Недобросовестные производители экономят на толщине материала, поэтому уже через пару лет эксплуатации их гидрострелки превращаются в фольгу.
В данном случае инженеры Евротерм попытались переварить сгон (фото ниже), но и это не спасло некачественную гидрострелку.
Через 2 месяца образовалась дыра в другом месте из-за сквозной коррозии металла. В результате потребитель обратился в «Евротерм» за гидрострелкой MIK, сделанной в соответствии со всеми техническими требованиями. Такая гидрострелка прослужит не одно десятилетие.
Старая, как мир, поговорка «скупой платит дважды» на данном примере — это траты на новую гидрострелку MIK, дополнительные фитинги и работу монтажников.
euroterm.by
«Гидрострелка» ставить или не ставить?
«Гидрострелка» ставить или не ставить?
Сразу оговорюсь, я не Шекспир но думаю данным вопросом озадачиваются многие люди столкнувшись с монтажом отопления. Моя статья рассчитана на простого человека которого озадачивает этот вопрос, профессионал скорее всего ни чего нового из моей статьи не подчерпнет. Ни хочу ни кого нагружать расчетами и формулами кому интересно они без проблем найдут их в сети. Моя цель объяснить людям целесообразность установки гидрострелки в систему отопления.
«Гидрострелка» или «Гидроразделитель» последнее считаю более правильно, так как цель гидрострелки разделить первичный и вторичные контуры в системе отопления, отсюда и название «Гидроразделитель».
«Гидроразделитель» в нем нет ничего нового и сверх естественного они давно используются в многоквартирных домах. В отоплении частных домов, коттеджей гидроразделители стали использоваться в нашей стране не так давно. Просто раньше для одноконтурных систем отопления, как правило без насоса, открытого типа, это было не нужно. Но с ростом человеческих потребностей дома стали больше, шире, выше а люди толще, появилась потребность в многоконтурной системе отопления комнатных радиаторов, теплых полов, бойлер косвенного нагрева, баня и пр. Вот тут без гидроразделителя никак не обойтись.
Все контура как правило отличается друг от друга по скорости потока, по расходу теплоносителя, по мощности насоса и по этому бес гидроразделителя они будут конфликтовать друг с другом, а если насосные группы имеют термоклапаны представьте если все они закроются то котловой насос будет работать на тупик, про ресурс теплообменника я вообще молчу. Был случай у клиента при включении насоса теплого пола напрочь пропадала циркуляция теплоносителя в радиаторах, после установки гидроразделителя насосы перестали конфликтовать друг с другом и в целом система стала более стабильной. Также гидроразделитель не обходим при монтаже нескольких котлов в одной системе отопления.
В свою очередь гидроразделитель облегчает и котлу жизнь, достигается более стабильная температура на выходе и в ходе, а отсюда получается более стабильная работа котла без лишних перегазовок, особенно это важно для котлов с чугунным теплообменником. Это еще можно сравнить с движением автомобилей по трасе. Два одинаковых автомобиля двигаются по дороге, первый едет спокойно с одной скоростью так сказать со скоростью потока, а второй автомобиль спешит, всех обгоняет, подрезает, постоянно раскручивает двигатель до максимальных оборотов, в итоги приезжает на 5 минут раньше первого, но бензина (в нашем случае газа) израсходовал намного больше, опытные автолюбители знают они меня поймут. Знаю случай после переделки разводки в котельной человек платил за газ на 500-700р меньше чем обычно только благодаря оптимизации работы системы в целом. За отопительный сезон получается приличная сумма.
Гидроразделитель выполняет важную роль по отделению воздуха из теплоносителя, так как в нем происходит замедление и перемешивание потоков теплоносителя. Так же он служит для очистки теплоносителя от шлама в его нижней части оседает весь мусор из системы и легко удаляется через сливной кран.
Гидроразделитель модульного типа с коллектором.
Гидроразделитель модульного типа с коллектором выполнен как правило из стальной трубы различного сечения. Имеет от 3 и более насосных групп. На мой взгляд это оптимальное решение для большинства котельных. Такие модули в разы упрощают монтаж оборудования в котельной, исключая ошибки при проектирование и монтаже. Коллектор имеет большое внутринее сечение что исключает насосное голодание , повторить тоже самое из пластиковой трубы невозможно! Множество вариаций исполнения позволяет подобрать его к любой конфигурации котельной .
Коллектор модульного типа с гидрострелкой это удобство монтажа, стабильная работа всей системы отопления, отсутствие температурного разброса, гидравлического сопротивления по контурам, эффективное отделение кислорода из теплоносителя, накопление с последующей очисткой теплоносителя от шлама, удобство обслуживания и контроля системы в целом. Плавность работы котла, отсюда экономия газа. Подходит для всех видов котлов: газовых, твердо-топливных, электрических.
