В системе отопления часто применяется гидрострелка. Принцип работы, назначение и расчеты данного приспособления помогут понять, для чего оно используется. Гидрострелка представляет собой температурный и гидравлический буфер, который обеспечивает правильную корреляцию потока теплоносителя и температурного режима. С помощью устройства производится гидравлическое разделение контуров отопления.

С помощью гидрострелки можно создать безопасную отопительную систему

Содержание статьи

Для чего нужна гидрострелка: принцип работы, назначение и расчеты

Многие системы теплоснабжения в частных домовладениях отличаются разбалансировкой. Гидрострелка позволяет разделить контур отопительного агрегата и вторичный контур отопительной системы. Это позволяет повысить качество и надежность системы.

Особенности работы устройства

Выбирая гидрострелку, нужно внимательно изучить принцип работы, назначение и расчеты, а также узнать достоинства прибора:

• разделитель необходим для гарантии выполнения технических характеристик;
• устройство поддерживает температурный и гидравлический баланс;
• параллельное подсоединение обеспечивает минимальные потери тепловой энергии, производительности и давления;
• защищает котел от теплового удара, а также выравнивает циркуляцию в контурах;
• позволяет сэкономить топливо и электроэнергию;
• сохраняется постоянный объем воды;
• снижает гидравлическое сопротивление.

Функционирование прибора с четырех ходовым смесителем

Особенности работы гидрострелки позволяют нормализовать гидродинамические процессы в системе.

Полезная информация!

Своевременное устранение примесей позволяет продлить срок службы счетчиков, отопительных приборов и вентилей.

Устройство гидрострелки отопления

Прежде, чем купить гидрострелку для отопления нужно разобраться в устройстве конструкции.

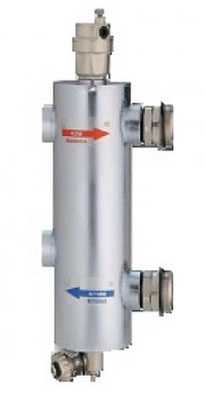

Внутреннее устройство современного оборудования

Гидроразделитель представляет собой вертикальный сосуд из труб большого диаметра со специальными заглушками по торцам. Размеры конструкции зависят от протяженности и объема контуров, а также от мощности. При этом металлический корпус устанавливается на опорные стойки, а изделия небольшого размера крепятся на кронштейнах.

Подсоединение к отопительному трубопроводу производится с помощью резьбы и фланцев. В качестве материала для гидрострелки применяется нержавеющая сталь, медь или полипропилен. При этом корпус обрабатывается антикоррозийным веществом.

Обратите внимание! Изделия из полимера используются в системе с котлом мощностью 14-35 кВт. Изготовление подобного прибора своими руками требует профессиональных навыков.

Особенности конструкции

Дополнительные функции оборудования

Принцип работы, назначение и расчеты гидрострелки можно узнать и выполнить самостоятельно. В новых моделях присутствуют функции сепаратора, разделителя и регулятора температуры. С помощью терморегулирующего клапана обеспечивается градиент температур для вторичных контуров. Устранение кислорода из теплоносителя позволяет уменьшить риск эрозии внутренних поверхностей оборудования. Удаление лишних частиц увеличивает срок службы рабочего колеса.

Внутри устройства есть перфорированные перегородки, которые делят внутренний объем пополам. При этом не создается дополнительное сопротивление.

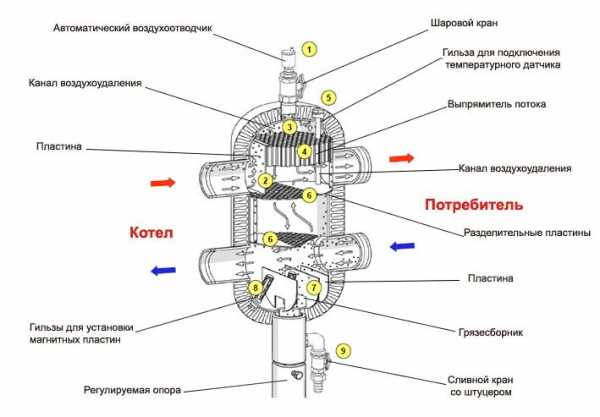

На схеме показано устройство в разрезе

Полезная информация! Для сложного оборудования требуется датчик температуры, манометр и линия для запитки системы.

Принцип работы гидрострелки в системах отопления

От скоростного режима теплоносителя зависит выбор гидрострелки. При этом буферная зона отделяет отопительную цепь и котел отопления.

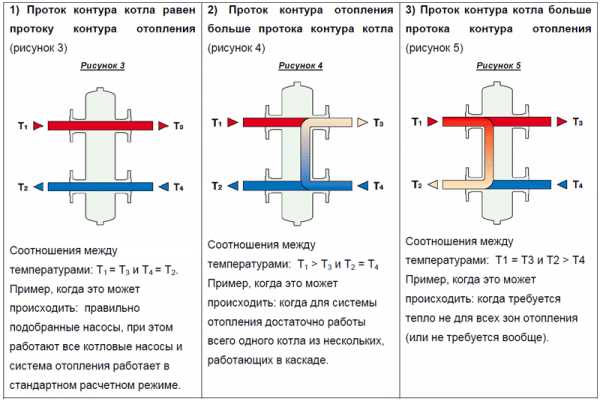

Существуют следующие схемы подключения гидрострелки:

• нейтральная схема работы, при которой все параметры соответствуют расчетным значениям. При этом конструкция обладает достаточной суммарной мощностью;

Использование контура теплого пола

• определенная схема применяется, если котел не обладает достаточной мощностью. При недостатке расхода требуется подмес охлажденного теплоносителя. При разнице температур срабатывают термодатчики;

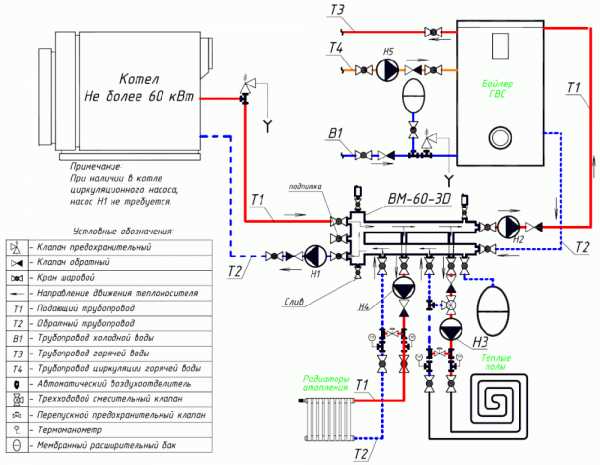

Схема системы отопления

•  объем потока в первичном контуре больше, чем расходование теплоносителя в второстепенной цепи. При этом отопительный агрегат функционирует в оптимальном режиме. При отключении насосов во втором контуре теплоноситель перемещается через гидрострелку по первому контуру.

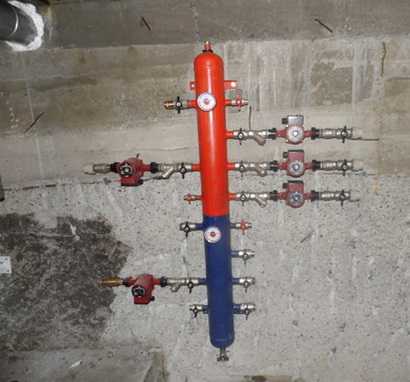

Вариант использования гидрострелки

Производительность циркуляционного насоса должна быть на 10 % больше, чем напор насосов во втором контуре.

Особенности работы системы

В данной таблице продемонстрированы некоторые модели и их стоимость.

Расчет устройства

Способы расчеты устройства в отопительной системе

Чтобы сделать гидрострелку для отопления своими руками, нужно произвести расчеты

По этой формуле определяется диаметр устройства по паспортным данным:

Диаметр определяется по мощности отопительного прибора.

По этой формуле можно определить диаметр патрубка:

Диаметр патрубка должен сочетаться с диаметром выпуска отопительного агрегата. Примерный размер небольших изделий подбирается по размерам выпускных патрубков.

На схеме изображен подробный расчет

Если в конструкции не будет использоваться коллектор, то численность врезок следует увеличить.

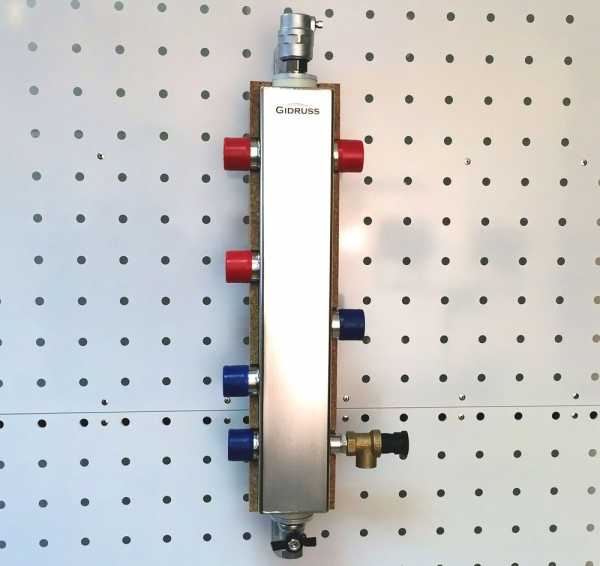

Гидроразделитель из нержавейки

Калькулятор расчета гидрострелки исходя из мощности котла

Калькулятор расчета параметров гидрострелки исходя из производительности насосов

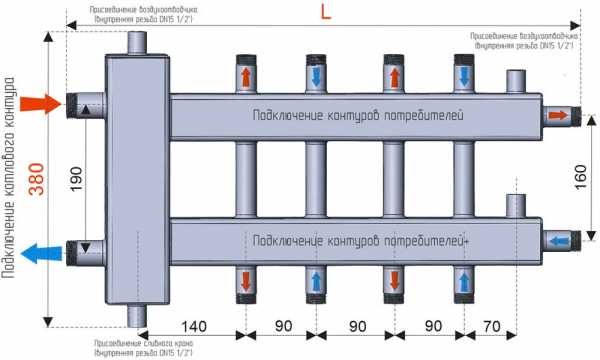

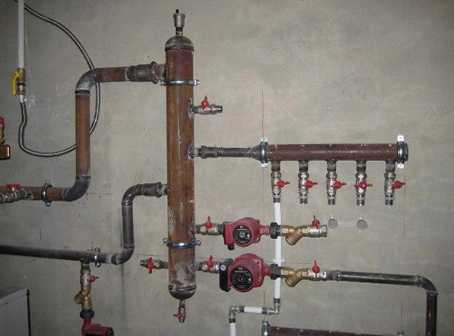

Совместная работа  гидрострелки и коллектора отопления

При изготовлении гидрострелки из полипропилена своими руками, нужно выполнить правильные расчеты и подобрать оборудование, с которым она будет работать. В домах вторичные контуры подсоединяются с помощью этого устройства. Распределительный коллектор подсоединяется в цепи после гидрострелки. Конструкция состоит из отдельных элементов, которые объединяются перемычками.

Подключение коллектора

Количество врезаемых патрубков зависит от контуров. С помощью распределительной гребенки осуществляется более простой ремонт и обслуживание устройства.

Коллектор и разделитель создают гидравлический элемент. Подобное устройство удобно для стесненных помещений.

Существуют следующие виды соединений:

• контур с большим напором для радиаторов подключается сверху;
• контур для конструкции теплых полов снизу;
• сбоку подсоединяется теплообменник.

С помощью регулирующей арматуры производится напор и поток на дальних контурах. Сделать подобную конструкцию может специалист, обладающий знаниями в теплотехнике, а также профессиональными навыками в слесарном деле, электрической сварке и работе со специальным инструментом.

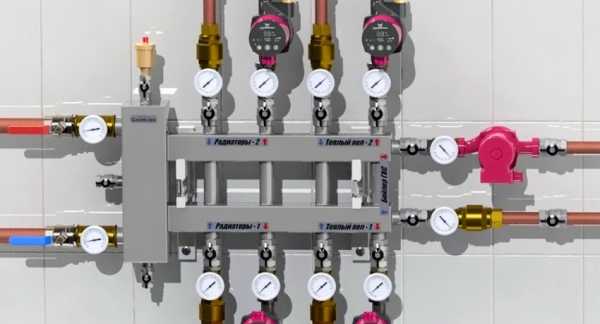

Вариант использования гидроразделительного оборудования

Перед работой нужно составить правильные чертежи и схемы устройства. Выполнение ответственных элементов отопления новичками может быть опасно для жизни.

Гидрострелка. Устройство и назначение (видео)



ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Загрузка…

aquatic-home.ru

Гидрострелка – когда нужно устанавливать гидроразделитель

Гидравлический разделитель чаще называют — гидрострелка. Он настолько прост, что с его применением не должно возникнуть никаких вопросов. Ответить, — зачем нужно такое устройство, — можно просто взглянув на него.

Гидрострелка представляет из себя не длинную трубу относительно большого диаметра, с отводами меньшего диаметра, она похожа на вытянутый бочонок.

Очевидно, гидроразделитель нужен для выравнивания давления во всех подключенных к нему трубопроводах. Действительно, если подключить к этому куску толстой трубы трубопроводы подачи и обратки, то давление в них сразу выровняется, ведь само гидравлическое сопротивление устройства не значительное, специалисты называют его «нулевым».

Но какая в этом практическая польза? В каких случаях нам понадобится выравнивать давление между подачей и обраткой?

Рассмотрим подробней, как применяется гидрострелка, и что нужно учесть в системе отопления, чтобы решить вопрос о необходимости применении. Но прежде нужно понять и другое – откуда вокруг такого простого устройства столько толкований и рекомендаций по его установке? А ноги растут из у.е., т.е. из $.

Откуда берутся сложности

Сама гидрострелка хоть и проста на вид, но не столь дешева. Не в гаражном, а в фирменном исполнении — 250$. А ее применение еще влечет и ее обвязку (фитинги, сливы, краны), что под 100$. А с установкой все это вместе уже целых 400 $. Действительно не дешевый получается кусок трубы в фирменном исполнении.

Но этого мало. Если простую систему, под соусом «установка полезнейшей гидрострелки», преобразовать в сложную, и напичкать автоматикой (примерно как на схеме ниже), т.е. вынести из под насоса котла 3 контура (бойлер, радиаторы, теплые полы) и обеспечить каждый своей насосной группой и подключить это все к фирменному коллектору с этим устройством, и установить контроллер автоматики, то все это вместе может потянуть на целых 2500$. Вот мы и добрались до золотого дна «установщиков радиаторов».

И за что же нужно выкинуть такую сумму? Оказывается, что не за что, так как в подавляющем большинстве случаев гидрострелка в системе отопления не нужна, и никакой особой роли не играет. Необходима она лишь в действительно сложных системах отопления, с множеством контуров отходящих от основной магистрали, обеспеченных собственными насосами.

Чтобы каждый контур не сильно влиял на соседний, параллельный ему, необходимо подровнять давление между магистралями подачи и обратки. Вот тогда и применяют гидростерлку и все необходимые для ее работы аксессуары.

Подробней, зачем нужен гидравлический разделитель и какая его роль рассмотрим на схемах.

Особенности применения гидрострелки

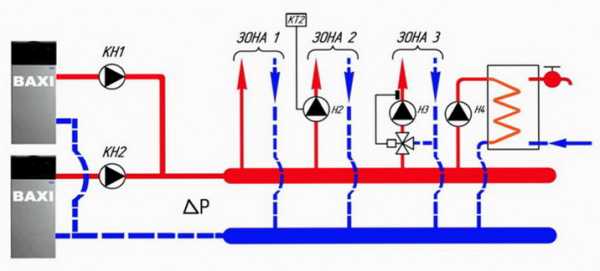

Рассмотрим схему отопления с несколькими насосами и с двумя котлами.

От подачи (красным) ответвляются контур радиаторов, контур теплых полов, контур водяного бойлера (теплоноситель отопления греет воду для бытовых нужд), может быть еще контур для отопления других удаленных помещений – этажей, оранжереи, гаража, сауны, другого дома…

Теперь видно, что насосы на этих контурах нужны разные. Длины этих контуров и их сопротивление разное…. Если включается мощный насос в одном контуре, то он изменит давление на границах параллельного контура, хотим мы этого или не хотим. Он может уменьшить количество проходящего теплоносителя по соседнему контуру, остановить там движение или вообще опрокинуть струю. Из этого положение нужно как то выходить, что и указано на следующей схеме.

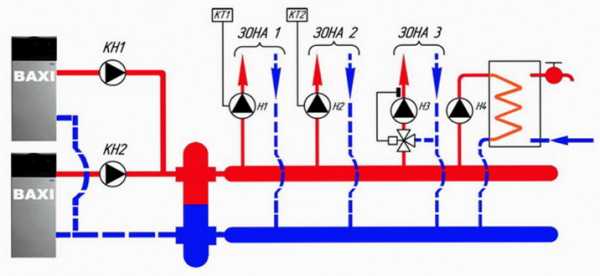

Теперь подача и обратка соединены возле котла гидрострелкой. А это значит, что давление в них выровнялось, и влияние насосов в контурах на соседние контуры сошло на нет. Мы получили стабильную систему.

Понятно, что через гидрострелку между подачей и обраткой начнет циркулировать жидкость. Движется она от подачи на обратку, т.е. котел частично замыкается сам на себя. Не вредно ли это? А не может ли теплоноситель поменять направление движения в другую сторону?

Как работает система отопления с гидравлическим разделителем

Режим работы системы отопления с гидрострелкой, когда жидкость не движется между подачей и обраткой через гидрострелку в принципе невозможен. Это из разряда фантастики, так как не бывает абсолютно одинаковых давлений в контурах подачи и обратки.

Режим, когда жидкость движется из обратки в подачу, в принципе, возможен, если почему-то подобран слишком слабомощный котел, или насос контура котла, или если этот насос вышел из строя.

Тогда жидкость под воздействием насосов дополнительных контуров может циркулировать из обратки в подачу через гидрострелку. Это аварийный режим, он будет хорошо заметен по горячему котлу и холодным потребителям и должен быть устранен. Котел с таким режимом будет работать на максимуме температуры, а теплоноситель в контурах будет прохладным.

При этом разница температур между подачей и обраткой на котле будет весьма большой, во всяком случае, больше чем рекомендуют производители – «не более 20 градусов». Этот режим вредный для котла, он будет образовывать конденсат на камере сгорания или даже может привести к поломке теплообменника.

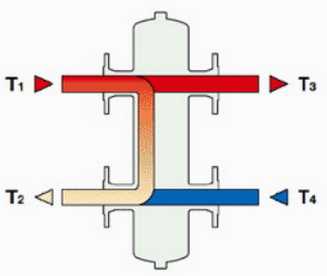

Режим, когда жидкость частично циркулирует через гидрострелку от подачи на обратку является нормальным (небольшое превышение расхода в контуре котла над сумой расходов потребителей).

При этом разница температур между подачей и обраткой на котле уменьшается, что нормально для его работы, и даже полезно во время запуска холодной системы. Важно лишь, чтобы этот нисходящий поток через гидравлический разделитель не оказался бы слишком большим, что возможно при абсолютно неграмотном монтаже системы или при поломке в контурах. Котел, работающий сам на себя, будет останавливаться слишком часто, что тоже нехорошо.

«Особенные свойства»

Гидрострелке приписывают «чудесные» свойства в виде:
— «повышение КПД котла»;
— «оптимизация работы насосов с повышением их долговечности»;
— «очистка системы от мусора»;
— «увеличение моторесурса всей системы»;
— «нормализация работы гидравлического оборудования»;
— «температурная оптимизация коллекторов, при интегральном подключении забора с улучшением всех связующих составляющих системы и встроенных контуров, для оптимального прогрева органики инфракрасным облучением»;
— «снятие порчи с жильцов», — и пр.
Все это являются или рекламной выдумкой, не имеющей ничего общего с реальностью, или тиражированием в свободной интерпретации ранее выдуманной нелепости. Следование некоторым утверждениям может нанести вред системе. Гидравлический разделитель нужен лишь для выравнивания давлений между подачей и обраткой в сложных системах.

Нужно ли устанавливать

Скорее всего, необходимости в установке гидрострелки нет. Ведь система не настолько сложная, чтобы один контур «забивал» другой?

Если есть обычный набор – котел, радиаторы, бойлер, — то разделитель не нужен . Если даже радиаторный контур обеспечен своим отдельным насосом то, когда периодически включается насос бойлера, радиаторный насос отключается автоматикой (приоритет бойлера) и конфликта этих насосов не происходит. А конфликт всего двух насосов (разница давлений и расходов), — полы и радиаторы — легко устраняется и без гидрострелки.

Как правило, подравнивать давление нужно если параллельно подключен более чем один котел (резервный не учитывается), или в системе имеются 4 и более насосов. Т.е. контуров много – 1 этаж, 2-й этаж, 3-й этаж, беседка, зимний сад, мастерская, сауна…., то с такой сложной системой придется раскошелится и на гидрострелку и связанное с ней оборудование.

В других случаях надобность в гидравлическом разделителе отсутствует. А подогрев обратки с целью оптимизации работы котла (разница не больше 20 градусов), особенно во время разогрева холодной системы, может выполнить и маленький байпас с краником между подачей и обраткой для возможности регулировки вручную, что составит «копейки» по сравнению с нагромождением не нужной гидрострелки….

teplodom1.ru

Гидравлическая стрелка Север-60

Предназначен для гидравлического разделения первичного (котлового) и вторичного контуров системы отопления. Благодаря гидрострелке существенно упрощается подбор циркуляционных насосов, улучшается режим работы котла, теплообменник не подвергается теплововым ударам и обеспечивается гидравлическая устойчивость системы. Можно применять для эффективного удаления шлама и воздуха из системы отопления.

Технические характеристики гидрострелки Север-60

Модель: Север-60
Максимальная мощность: 50 кВт
Максимальное давление: 6 бар
Патрубки котлового контура: 1 дюйм (нр)
Патрубки контура потребителей: 1 дюйм (нр)
Патрубок воздухоотводчика: 1/2 дюйма (вр)
Патрубок для удаления шлама: 1/2 дюйма (вр)
Габаритные размеры, мм: 315x120x60
Гарантия: 5 лет

Преимущества использования гидрострелки Север-60

• в конструкции предусмотрен фильтр-сепаратор, повышающий эффективность удаления шлама и воздуха из теплоносителя системы отопления. Фильтр повышает срок службы котла, а также увеличивает общую эффективность системы отопления, так как снижается количество отложений на поверхностях котла и радиаторов, а удаление растворенных газов снижает образование воздушных пробок
• сварные швы производятся нержавеющими электродами
• значительно увеличивается скорость и простота монтажа обвязки котла
• предусмотрены удобные универсальные крепления гидрострелок (2 шт. на одну гидрострелку, приобретается отдельно).
• высококачественное порошковое покрытие гидрострелки Север 60 на основе финской краски обеспечивает долгий срок службы и устойчивость к высоким температурам
• обеспечивается привлекательный внешний вид котельной
• стоимость гидравлического разделителя Север 60 ниже, чем у конкурентов
• компактные размеры позволяют монтировать их в условиях ограниченного пространства
• межосевое расстояние 125 мм позволят установить группы быстрого монтажа различных производителей
• 100% контроль качества, проверка на герметичность, геометрические размеры и внешний вид

termogorod.ru

Компания ‘Север’. Гидрострелки и коллекторы в России.

Внимание! Для корректной работы сайта, необходимо включить поддержку JavaScript!

Вы можете просматривать страницы сайта, но функциональность будет ограничена!

Производственная компания «Север» была организована в 2012 году. Основной специализацией предприятия является производство отопительного оборудования и вспомогательного оборудования для монтажа систем отопления: гидравлические разделители (гидрострелки, гидроразделители), гидравлические коллекторы, насосные группы и т.д.

Производство состоит из четырех участков: металлообработка, участок аргонной сварки, участок лазерной резки и цех порошковой окраски.

Основной задачей нашего предприятия стала цель создания не дорогой, и в то же время не уступающей по качеству европейским аналогам линейки гидравлической обвязки. В результате долгой работы нами были разработаны и запущены в серийное производство несколько типов разделителей и коллекторов с функцией разделения потоков мощностью до 1,5 мВт.

Для получения качественной продукции на нашем производстве мы используем самые современные технологии. Например, для сваривания деталей мы применяем метод аргонно-дуговой сварки с нержавеющим швом, но чтобы получить такой шов еще нужна идеальная точность прилегания свариваемых поверхностей. Для этого мы используем технологию лазерной резки металла.

После сварки каждое изделие попадает на испытательный стенд, в котором под высоким давлением воздуха изделие проверяется на герметичность.

Благодаря современной технологии окраски, наша продукция хорошо защищена от коррозии и имеет безупречный внешний вид. Для окрашивания изделий мы используем трехкомпонентную краску финской фирмы «Jotun», она устойчива ко всем агрессивным средам и выдерживает температуру до +300 С. Серийно наши изделия окрашиваются в черный матовый цвет, но при индивидуальном заказе можем окрасить в любой цвет.

Также, в наших силах спроектировать и изготовить гидравлический разделитель, гидрострелку или коллектор под определенные параметры. Наши специалисты смогут Вас проконсультировать и обеспечить техническую поддержку при проектировании или монтаже системы отопления любой сложности.

Заказать изделие по индивидуальным параметрам

»

Обновление крепежной системы

Уважаемые партнёры! Сообщаем Вам, что с 1.04.19 г. Компания «Север» обновляет некоторые элементы крепежной системы…

Подробнее

Изменение покрытия и цвета изделий.

Сообщаем Вам, что с 01.11.2018г вся продукция, производимая компанией «Север», будет покрываться новой полимерной краской …

Подробнее

Внимание! Это НЕ «Север»

В последнее время в адрес нашей организации стали часто обращаться с требованием …

Подробнее

Посмотреть все новости

sever-miass.ru

Гидравлический разделитель гидрострелка Север-60 1925001 Миас

Товар	Гидравлическая стрелка
Страна	Россия
Высота, мм	315
Ширина, мм	60
Бренд	Север
Серия	Север-60
Материал	Сталь
Длина, мм	120
Монтаж	Вертикальный/горизонтальный
Цвет	Серебристый
Назначение	Для систем отопления
Гарантия	1 год
Рабочее давление, бар	6
Рабочая температура, °С	110
Количество контуров	1
Теплоизоляция	Нет
Подключение к контуру	1″ нр
Подключение к котлу	1″ нр
Максимальный расход, м³/ч	2
Максимальный расход, квт	50
Настенные крепежи	Есть
Шаровые краны перед насосом	Нет
Наличие	Есть
Подключение датчика	1/2″
