Спроектировать собственную систему отопления далеко непросто. Даже если «планируют» ее монтажники, вам надо быть в курсе многих нюансов. Во-первых, чтобы проконтролировать их работу, во-вторых, чтобы оценить необходимость и целесообразность их предложений. Например, в последние годы усиленно пропагандируется гидрострелка для отопления. Это небольшое дополнение, установка которого выливается в немалую сумму. В некоторых случаях оно очень полезно, в других без него легко можно обойтись.

Что такое гидрострелка и где её устанавливают

Содержание статьи

Правильное название этого устройства — гидравлическая стрелка или гидроразделитель. Представляет собой кусок круглой или квадратной трубы с приваренными патрубками. Внутри, как правило, ничего нет. В некоторых случаях могут стоять две сетки. Одна (вверху) для лучшего «отхождения» воздушных пузырьков, вторая (внизу) для отсева загрязнений.

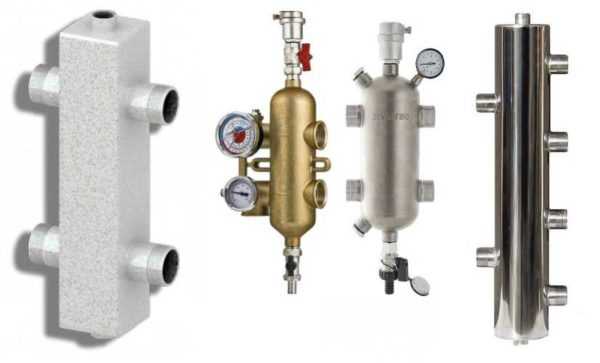

Примеры гидрострелок промышленного производства

В системе отопления гидрострелка ставится между котлом и потребителями — отопительными контурами. Располагаться может как горизонтально, так и вертикально. Чаще ставят вертикально. При таком расположении в верхней части ставят автоматический воздухоотводчик, внизу — запорный кран. Через кран периодически сливается некоторая часть воды с накопившейся грязью.

Где в системе отопления ставят гидроразделитель

То есть получается, что вертикально поставленный гидроразделитель, одновременно с основными функциями, отводит воздух и дает возможность удалять шлам.

Назначение и принцип работы

Гидрострелка нужна для разветвленных систем, в которых установлено несколько насосов. Она обеспечивает требуемый расход теплоносителя для всех насосов, независимо от их производительности. То есть, другими словами, служит для гидравлической развязки насосов системы отопления. Потому еще называют это устройство — гидравлический разделитель или гидроразделитель.

Схематическое изображение гидрострелки и ее места в системе отопления

Гидрострелку ставят в том случае, если в системе предусмотрено несколько насосов: один на контуре котла, остальные на контурах отопления (радиаторах, водяном теплом полу, бойлере косвенного нагрева). Для корректной работы их производительность подбирается так, чтобы котловой насос мог перекачивать немного больше теплоносителя (на 10-20%), чем требуется для остальной системы.

Зачем нужна гидрострелка для отопления? Давайте рассмотрим на примере. В системе отопления с несколькими насосами они зачастую имеют разную производительность. Часто получается так, что один насос в разы более мощный. Ставить все насосы приходится рядом — в коллекторном узле, где они гидравлически связаны. Когда мощный насос включается на полную мощность, все остальные контура остаются без теплоносителя. Такое случается сплошь и рядом. Чтобы избежать подобных ситуаций и ставят в системе отопления гидрострелку. Второй путь — разнести насосы на большое расстояние.

Режимы работы

Теоретически, возможны три режима работы системы отопления с гидрострелкой. Они отображены на рисунке ниже. Первый — когда насос котла прокачивает ровно столько же теплоносителя, сколько требует вся система отопления. Это идеальная ситуация, в реальной жизни встречающаяся очень редко. Объясним почему. Современное отопление подстраивает работу по температуре теплоносителя или по температуре в помещении. Представим, что все идеально рассчитали, подкрутили вентили и после настройки достигнуто равенство. Но через некоторое время параметры работы котла или одного из контуров отопления изменятся. Оборудование подстроится под ситуацию, а равенство производительности будет нарушено. Так что этот режим может просуществовать считанные минуты (или даже еще меньше).

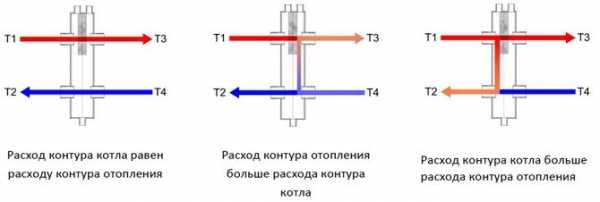

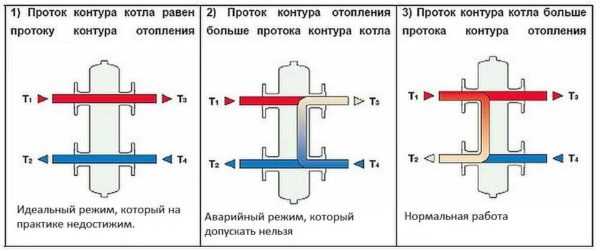

Возможные режимы работы системы отопления с гидроразделителем

Второй режим работы гидрострелки — когда расход отопительных контуров больше мощности котлового насоса (средний рисунок). Эта ситуация опасна для системы и допускать ее нельзя. Она возможна, если насосы подобраны неправильно. Вернее, насос котла имеет слишком малую производительность. В этом случае для обеспечения требуемого расхода, в контуры вместе с нагретым теплоносителем от котла будет подаваться теплоноситель из обратки. То есть, на выходе котла, например, 80°C, в контура после подмеса холодной воды идет, например, 65°C (реальная температура зависит от дефицита расхода). Пройдя по отопительным приборам, температура теплоносителя опускается на 20-25°С. То есть, температура теплоносителя, подаваемого в котел, будет в лучшем случае 45°C. Если сравнить с выходной — 80°C, то дельта температур слишком велика для обычного котла (не конденсационного). Такой режим работы не является нормальным и котел быстро выйдет из строя.

Третий режим работы — когда насос котла подает больше нагретого теплоносителя, чем требуют отопительные контура (правый рисунок). В этом случае часть нагретого теплоносителя возвращается обратно в котел. В результате температура поступающего теплоносителя поднимается, работает он в щадящем режиме. Это и есть нормальный режим работы системы отопления с гидрострелкой.

Когда гидрострелка нужна

Гидрострелка для отопления нужна на 100%, если в системе будет стоять несколько котлов, работающих в каскаде. Причем работать они должны одновременно (во всяком случае, большую часть времени). Вот тут, для корректной работы гидроразделитель — лучший выход.

При наличии двух одновременно работающих котлов (в каскаде) гидрострелка — лучший вариант

Еще гидрострелка для отопления может быть полезна для котлов с чугунным теплообменником. В емкости гидроразделителя постоянно происходит смешивание теплой и холодной воды. Это уменьшает дельту температур на выходе и входе котла. Для чугунного теплообменника — это благо. Но с той же задачей справится байпас с трехходовым регулируемым клапаном и обойдется он значительно дешевле. Так что даже для чугунных котлов, стоящих в небольших системах отопления, с примерно одинаковым расходом вполне можно обойтись без подключения гидрострелки.

Когда можно поставить

Если в системе отопления есть только один насос — на котле, гидрострелка не нужна совсем. Можно обойтись и если устанавливаются один-два насоса на контуры. Такую систему можно будет сбалансировать при помощи регулировочных кранов. Когда установка гидрострелки оправдана? Когда в наличии такие условия:

  • Контуров три и больше, все очень разной мощности (разный объем контура, требуется разная температура). В таком случае, даже при идеально точном подборе насосов и расчете параметров, есть возможность нестабильной работы системы. Например, часто встречается ситуация, когда при включении насоса теплых полов, радиаторы стынут. Вот в этом случае нужна гидроразвязка насосов и потому ставится гидравлическая стрелка.
  • Кроме радиаторов имеется водяной теплый пол, отапливающий значительные площади. Да, его подключать можно через коллектор и смесительный узел, но он может заставлять работать котловой насос в экстремальном режиме. Если у вас часто горят насосы на отоплении, скорее всего, нужна установка гидрострелки.
  • В системе среднего или большого объема (с двумя и более насосами) собираетесь установить автоматическую регулирующую аппаратуру — по температуре теплоносителя или по температуре воздуха. При этом не хотите/не можете регулировать систему вручную (кранами).

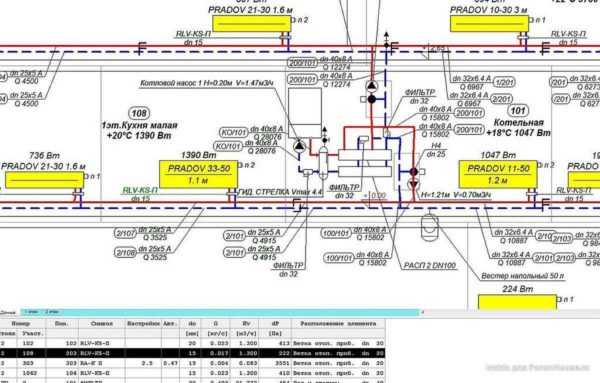

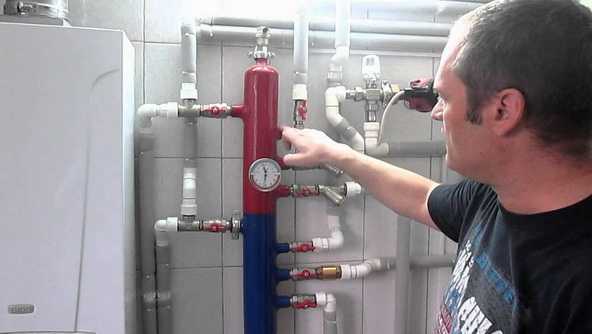

Пример системы отопления с гидрострелкой

В первом случае гидроразвязка, скорее всего, нужна, во втором, стоит думать об ее установке. Почему только думать? Потому что это немалые расходы. И дело не только в стоимости гидрострелки. Она стоит около 300$. Придется ставить еще дополнительное оборудование. Как минимум нужны коллекторы на входе и выходе, насосы на каждый контур (при небольшой системе без гидрострелки без них можно обойтись), а также блок управления скоростью насосов, так как через котел они уже управляться не смогут. В сумме с платой за монтаж оборудования этот «довесок» выливается примерно в две тысячи долларов. Действительно немало.

Зачем тогда ставят это оборудование? Потому что с гидрострелкой отопление работает стабильнее, не требует постоянной подстройки потока теплоносителя в контурах. Если вы спросите владельцев коттеджей, у которых отопление сделано без гидроразделителя, вам скажут, что часто приходится перенастраивать систему — крутить вентиля, регулируя потоки теплоносителя в контурах. Это характерно, если используются различные элементы отопления. Например, на первом этаже теплый пол, радиаторы на двух этажах, отапливаемые подсобные помещения, в которых надо поддерживать минимальную температуру (гараж, например). Если у вас предполагается примерно такая же система, а перспектива «подстройки» вас не устраивает, можно ставить гидрострелку для отопления. При ее наличии в каждый контур идет столько теплоносителя, сколько он требует в данный момент и никоим образом не зависит от параметров эксплуатации, работающих рядом насосов других контуров.

Как подобрать параметры

Подбирается гидравлический разделитель с учетом максимально возможной скорости потока теплоносителя. Дело в том, что при высокой скорости движения жидкости по трубам она начинает шуметь. Чтобы не было этого эффекта, максимальная скорость принимается равной 0,2 м/с.

Параметры, нужные для гидроразделителя

По максимальному потоку теплоносителя

Чтобы рассчитать диаметр гидрострелки по этому методу, единственное, что нужно знать — это максимальный поток теплоносителя, который возможен в системе и диаметр патрубков. С патрубками все просто — вы же знаете, какой трубой будете делать разводку. Максимальный поток, который может обеспечить котел, мы знаем (есть в технических характеристиках), а расход по контурам зависит от их размера/объема и определяется при подборе контурных насосов. Расход на все контуры складывается, сравнивается с мощностью котлового насоса. Большая величина подставляется в формулу для расчета объема гидрострелки.

Формула расчета диаметра гидравлического разделителя для системы отопления в зависимости от максимального потока теплоносителя

Приведем пример. Пусть максимальный расход в системе 7,6 куб/час. Допустимая максимальная скорость берется стандартная — 0,2 м/с, диаметр патрубков 6,3 см (трубы на 2,5 дюйма). В этом случае получаем: 18,9 * √ 7,6/0,2 = 18,9 * √38 = 18,9 * 6,16 = 116,424 мм. Если округлить, получаем, что диаметр гидрострелки должен быть 116 мм.

По максимальной мощности котла

Второй способ — подбор гидравлической стрелки по мощности котла. Оценка будет приблизительной, но ей можно доверять. Нужна будет мощность котла и разница температур теплоносителя в подающем и обратном трубопроводе.

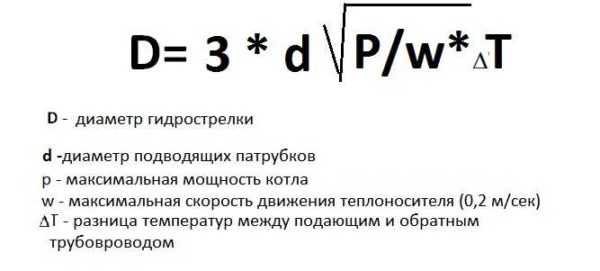

Расчет гидрострелки по мощности котла

Расчет также несложный. Пусть максимальная мощность котла — 50 кВт, дельта температур — 10°C, диаметры патрубков такие же — 6,3 см. Подставив цифры, получаем — 18,9 * √ 50 / 0,2 * 10 = 18,9 * √ 25 = 18,9* 5 = 94,5 мм. Округлив, получаем диаметр гидрострелки 95 мм.

Как найти длину гидрострелки

С диаметром гидроразделителя для отопления определились, но надо знать еще и длину. Ее подбирают в зависимости от диаметра подключаемых патрубков. Есть два вида гидрострелок для отопления — с отводами, расположенными один напротив другого и с чередующимися патрубками (располагаются со сдвигом один относительно другого).

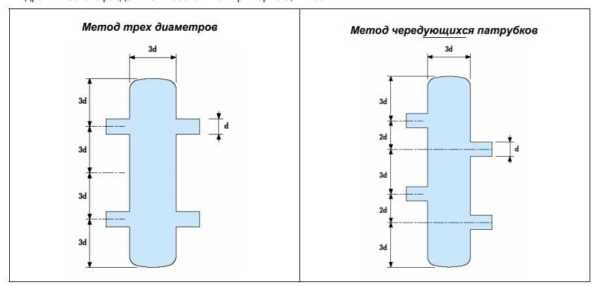

Определяем длину гидрострелки из круглой трубы

Рассчитать длину в этом случае легко — в первом случае это 12d, во втором — 13d. Для средних систем можно и диаметр подобрать в зависимости от патрубков — 3*d. Как видите, ничего сложного. Рассчитать можно самостоятельно.

Купить или сделать своими руками?

Как говорили, готовая гидрострелка для отопления стоит немало — 200-300$ в зависимости от производителя. Чтобы снизить затраты, возникает закономерное желание сделать ее самостоятельно. Если варить умеете, никаких проблем — купили материалы и сделали. Но при этом надо учесть следующие моменты:

  • Резьба на сгонах должна быть хорошо прорезанной и симметричной.
  • Стенки отводов одинаковой толщины.

Качество самодельного изделия может быть «не очень»

Вроде, очевидные вещи. Но вы удивитесь, как сложно найти четыре нормальных сгона с нормально сделанной резьбой. Далее, все сварные швы должны быть качественными — система будет работать под давлением. Сгоны приварены строго перпендикулярно к поверхности, на нужном расстоянии. В общем, не такая простая это задача.

Если сами пользоваться сварочным аппаратом не умеете, придется искать исполнителя. Найти его совсем непросто: либо дорого просят за услуги, либо качество работы, мягко говоря, «не очень». В общем, многие решают купить гидрострелку, несмотря на немалую стоимость. Тем более, в последнее время, отечественные производители делают не хуже, но намного дешевле.

stroychik.ru

принцип работы, назначение и расчеты, монтаж

Владельцам индивидуальных домов при организации системы теплоснабжения знакомо понятие разбалансировки после присоединения контуров к котлу. Для выравнивания давления и уменьшения его на котельное оборудование устанавливается гидрострелка. Принцип работы, назначение и расчеты мы разберем в сегодняшнем обзоре.

Гидроразделитель в системе теплоснабжения

Читайте в статье

Понятие гидрострелки

В профессиональной среде можно встретить иные названия гидрострелки:

  • гидравлический или термогидравлическийразделитель;
  • анулоид.

Применение гидрострелки рекомендовано преимущественно для котельного оборудования из серии долгого горения на твердом топливе, нежели для газовых.

Основное назначение работы разделителя гидравлического (это официальное название гидрострелки) – разделение гидравлических потоков. Контуры разделяются каналом, делая их независимыми и автономными при передаче носителя тепла по отопительной системе. При этом тепло хорошо передается от одного контура к другому.

Гидрострелка: принцип работы назначение и расчеты

Система теплоснабжения индивидуального дома может состоять из нескольких подсистем. Реализация каждого разветвления должна осуществляться независимо от давления и расхода теплоносителя каждой функции. В связи с тем, что теплоноситель поступает из одной точки, это приводит к разбалансировке отдельных контуров системы.

Чтобы не возникла подобная ситуация, устраиваются гидрострелки (анулоиды) в системе теплоснабжения.

Основные функции

При организации теплоснабжения от котла на твердых видах топлива, водные потоки нагреваются бойлером, сопротивление которого на порядок меньше, чем в основной системе.

В состав системы отопления часто включены подогрев пола, санузлы и кухня. То есть, на один генератор тепла подключены как минимум три потребителя. Температурный режим каждого настроен индивидуально, и, соответственно, имеет разное сопротивление отопительной развязки. Для того, чтобы не возникла разбалансировка системы отопления, их необходимо совместить.

Именно это и является основным принципом работы гидравлической стрелки. Иными словами, она разделяет систему теплоснабжения на два автономных контура: теплогенератора и общего отопления дома, в который включены все подсистемы.

Важно! При наличии контура теплогенератора снижается или исключается влияние контура общей системы на теплогенератор.

Развязка подсистем в общей системе устроена по такому же принципу, они не влияют друг на друга. Таким образом, гидравлическая стрелка решает вопрос балансировки котельного оборудования и системы теплоснабжения.

Применять разделитель рекомендуется в том случае, когда без его использования разница давления между подачей и обраткой превышает четыре сотых метра водяного столба. Внутри анулоида осуществляется обмен горячей и остывшей воды.

Работа разделителя происходит в одном из 3 режимов:

  • потоки обоих контуров равны. Функционирование при правильно подобранных насосах происходит только при условии одновременной работы всех насосов котельного оборудования и отопительной системы в обычном режиме;
  • поток первого контура значительно меньше второго. Реализация возможна только для тех случаев, когда достаточно работы только одного котла из всей системы отопления.
  • поток второго контура значительно меньше первого. Реализация возможна, когда приостановлена подача тепла или требуется отопление только одной зоны.

Благодаря работе гидрострелки, обеспечивается возможность регулирования котельного оборудования и отопительной системы всего дома. Поэтому экономить на ее приобретении и установке не стоит.

Режимы работы гидрострелки

Дополнительные функции

Помимо защиты теплообменника от теплового удара, гидрострелка предохраняет систему отопления от повреждений в случае аварийного выключения системы водоснабжения дома, подогрева пола и иных подсистем.

Кроме того, она выполняет роль отстойника для механических образований, таких как накипь и ржавчина. Еще одна из важных функций, для чего нужна гидрострелка в системе отопления – устранение воздушных масс из теплоносителя.

Устройство гидрострелки

Термогидравлический разделитель – это труба, дополненная вваренными в корпус 4-мя патрубками. Это наиболее распространенная модель. Количество патрубков может быть увеличено в зависимости от оснащения системы отопления.

Гидравлический разделитель может быть круглой или прямоугольной формы. Принцип работы практически не отличается между собой. Прямоугольная форма выглядит лучше. Круглая — больше подойдет с точки зрения организации гидравлики. Но в основном, форма практически не влияет на организацию функционирования системы.

Дополнительно, в состав гидрострелки могут быть включены:

  • фильтры;
  • сепараторы воздуха с отведением воздушных масс;
  • краны;
  • трехходовые клапаны с элементами терморегулирования, которые препятствуют попаданию холодной воды в обратку контура котла;
  • дополнительная теплоизоляция;
  • шламоуловитель;
  • термометр;
  • манометр.

Корпус гидравлического разделителя может быть выполнен из низкоуглеродистой, нержавеющей стали или меди. Выпускают также гидрострелку из полипропилена. Дополнительно ее обрабатывают специальными антикоррозийными составами и теплоизолируют при необходимости.

Это следует знать! Гидроразделители из полимера можно использовать для отопительной системы, которую обслуживает котельное оборудование мощностью 13-35 кВт. Их нельзя применять для оборудования, работающего на твердых видах топлива.

Устройство гидрострелки

Принцип работы гидравлического разделителя

Устройство анулоида предельно просто. Это небольшая часть трубы, на срезе имеющая вид квадрата.Система теплоснабжения распределяется на большой и малый контуры. В составе малого контура – котельное оборудование и гидроразделитель. В состав большого включается потребитель – система теплоснабжения.

Когда потребление тепла в котельном оборудовании равно его генерации, в гидрострелке направление жидкости идет по горизонтали. В случае отклонения в генерации/расходе, теплоноситель попадает в малый контур, что увеличивает температуру перед котельным оборудованием. Котел автоматически отключается, при этом теплоноситель продолжает движение до снижения температуры. После чего котельное оборудование включается вновь.

Теперь мы знаем, что такое гидрострелка в системе отопления. Она обеспечивает равномерность теплопотоков в контурах, гарантируя их независимое функционирование.

Принцип подключения контуров через гидрострелку

Конструкции гидрострелок

В конструкции нет ничего сложного. Однако, определенные правила должны быть соблюдены. Производители предлагают модели различной конфигурации и размеров. Можно без труда подобрать необходимое изделие по своим характеристикам. Встречаются гидрострелки для отопления, в которых совмещена работа разделителя и коллектора для подключения контура.

Высокая стоимость заводского производства наталкивает на мысль о самостоятельном изготовлении гидрострелки. Для этого необходимо иметь начальные навыки сварочных и слесарных работ. Основное – это соблюдение размеров для обеспечения бесперебойной работы изделия.

Рассмотрим основные конструкции гидравлических разделителей:

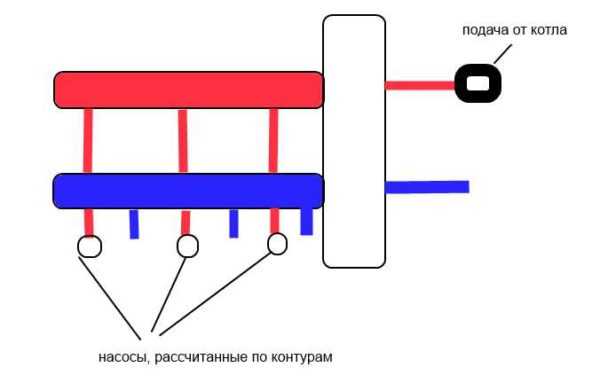

Гидрострелка для нескольких контуров

Использование гидрострелки необходимо при наличии нескольких контуров.Это может быть одним из обязательных условий производителя для предоставления гарантийных обязательств на котельную установку и монтажные работы.

В частных домах площадью более 200 кв.м, в которых налажено функционирование нескольких контуров (теплые полы, ванные комнаты, кухня), использование гидравлического разделителя увеличит срок эксплуатации котельного и насосного оборудования. Кроме того, сделает их функционирование более плавным, а значит экономичным.

Гидрострелка для системы из трех контуров

Расчет гидрострелки для отопления

Производители выпускают гидроразделители, рассчитанные на конкретную мощность системы теплоснабжения. Для самостоятельного изготовления несложного устройства необходимо рассчитать основные значения и составить своими руками чертежи гидрострелки.

Методика расчета по мощности котла

Для расчета потребуется единственное значение – диаметр патрубка или разделителя. Все остальные параметры отталкиваются от этого значения.

Произведем расчет для гидрострелкипо правилутрех диаметров. Данные необходимо брать из паспорта на котельное оборудование.

π – 3,14.

ПараметрХарактеристикаЕдиница измерения
Dдиаметр разделителямм
dдиаметр патрубкамм
Gпропускная способность гидроразделителя в системе отопления за один часм³/час
Ωскорость потока(максимальная величина) через гидроразвязкум/с
Qрасход (максимальный ) в контуре теплосистемы потребителям³/час

Для облегчения расчетов нашей командой был разработан специальный калькулятор.

Калькулятор расчета гидрострелки по мощности котла



Методика расчета по производительности насосов

Можно выполнить расчет исходя из производительности насосного оборудования. Для данного метода исходные параметры насосов в контурах котельного оборудования и всей отопительной системы.

Расчет необходимо выполнить для того, чтобы не перегрузить насосное оборудование котельной установки при обеспечении необходимого расхода потоков по всем контурам. Иными словами, общая производительность всех насосов системы выше показателя насосного оборудования, обеспечивающего движение теплоносителя через отельное оборудование.

D=2×√ ((∑Qот–Qкот) / (π×V)), где

ПараметрХарактеристикаЕдиница измерения
Qотпроизводительность насосного оборудования на всех контурах системы теплоснабжениям³/час
Qкотпроизводительность насосного оборудования  в малом контурем³/час
Vскорость теплоносителям/с

Для этого варианта также предусмотрен свой калькулятор.

Калькулятор расчета гидрострелки по мощности котла



Совмещение коллектора отопления с гидрострелкой

Для обогрева домов с небольшой площадью используют котел со встроенным насосным оборудованием. Контуры отопительной системы подключаются через гидравлическую стрелку.

В домах с площадью от 150 квадратных метров подключение контуров производится через гребенку, которая обеспечивает техобслуживание и эксплуатацию систем.

Монтаж коллектора производится после емкостного гидравлического разделителя. Распределительный коллектор состоит из 2 независимых друг от друга частей, которые объединены перемычками. Патрубки врезаются попарно исходя из количества вторичных контурных систем.

Все запорные и регулирующие элементы отопительной системе устанавливаются в 1 месте. Благодаря увеличенному диаметру распределительного коллектора, обеспечивается равномерный расход теплоносителя между всеми контурами.

Коллектор совместно с гидроразделителем образует единую гидравлическую систему-модуль.

Важно! Регулирующая арматура полностью обеспечивает максимальный поток и напор теплоносителя на всех контурах. Балансировка помогает добиваться расчетных показателей движения потока.

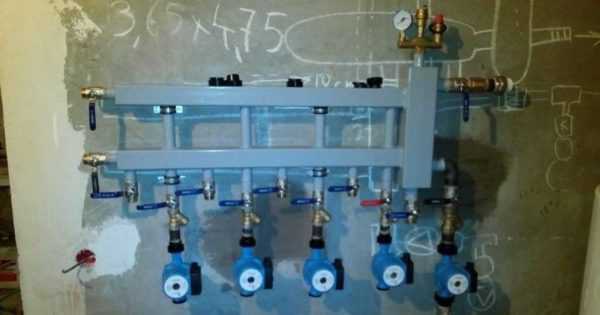

Стандартный коллектор с гидроразделителем

Где можно купить гидрострелку для отопления: производители и цены

Чтобы определиться, покупать гидрострелку с коллектором или изготовить гидроразделитель своими руками, предлагаем небольшой обзор производителей и ориентировочные цены на рынке аналогичных товаров России.

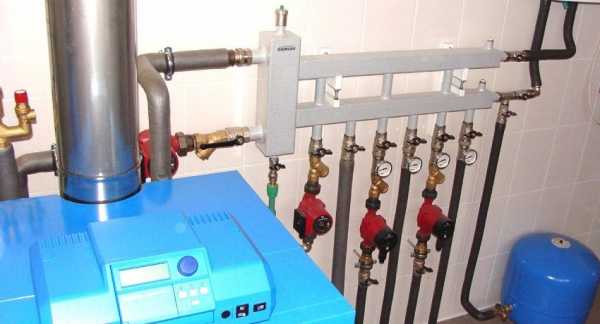

Гидроразделитель с коллектором в системе теплоснабжения жилого дома

Схема изготовления гидрострелки для отопления своими руками

Самостоятельно изготовить гидрострелку непросто. Сначала следует составить схему и предварительные расчеты. Кроме того, необходимо владеть навыками сварочных и слесарных работ.

Пошаговый процесс изготовления разделителя на 6 выходов поможет в данном вопросе:

ФотоОписание работ

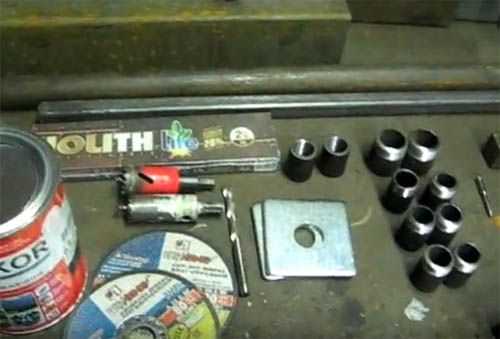

Перед началом работы нужно подготовить следующие материалы и инструменты: 2 дюймовые резьбы для основного контура и 6 резьб на ¾ для контура отопительной системы, профильную трубу 80 с толщиной стенки 3 мм, дюймовую трубу 25, профильную трубу 20×20, 2 квадратные шайбы на торцы, 2 стальные резьбы, сварочный аппарат с электродами,  болгарку, 2 металлические коронки 25 и 29 диаметра, сверло 8,5 мм, быстро сохнущую грунтовку и молотковую краску.

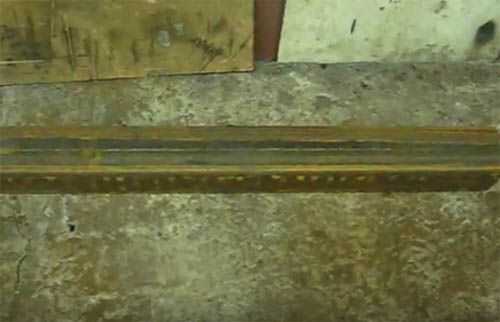

Отрезаем кусок трубы квадратного сечения размером 900 мм.
Сверлим предварительные отверстия многоступенчатым сверлом по заранее нанесенным отметкам. На одной стороне расстояние от края 50×150×150×200×150×1

housechief.ru

Гидрострелка для отопления: изготовление и применение

Гидрострелка пригодится в сложной системе отопления с насосами в контурах. Без нее они будут оказывать влияние друг на друга, и давление в точках подключения к главной магистрали окажется не постоянным, система станет малопригодной для жильцов. Чтобы нормализовать работу сложной системы применяется гидрострелка. Как ее сделать самостоятельно и как установить – вот основное, что нужно при создании отопления в доме.



Как работает гидрострелка

Гидрострелка представляет из себя отрезок трубы большого диаметра с подключениями для трубопроводов. Это простое решение по выравниванию давления для всех потребителей от котла. К гидроразделителю можно подключить множество контуров  для всех их давление в точке подключения окажется приблизительно одинаковым и заметное взаимное влияние исчезнет. Развязка всей системы достигается всего лишь применением куска полой трубы, к которой с одной стороны подключен котел (подача и обратка), а на противоположные патрубки, которых может быть много – контура системы отопления со своими насосами.



Нужен ли в системе отопления гидроразделитель

Но далеко не во всех домах нужен подобный монтаж. Если система минималистично – классическая, в ней присутствует радиаторная ветвь, с подключением параллельно теплых полов со своим насосом, и бойлера ГВС, то гидрострелка не нужна вовсе. Но включение одновременно в работу еще одного контура со своим насосом, например, вспомогательного котла, оранжереи, гаража, подогрева бассейна, (как подогреть бассейн на улице) уже потребует выравнивания давления для всех потребителей от котла — потребуется гидроразделитель.



Наглядный пример эксплуатации

Жидкость в самой гидрострелке всегда будет двигаться в каком то направлении или сверху вниз или наоборот. Это зависит от того где больше расход (производительность насоса) – в контуре котла или в других контурах.

  • Ситуация которой не бывает на практике – жидкость в гидрострелке не движется – подача из котла вся разбирается потребителями. Обратка от потребителей – вся в котел.

  • Требуемый режим работы гидрострелки – насос котла сильнее, его подача частично уходит на обратку.

  • Недопустимый режим – потребители захватывают свою обратку (жидкость движется вверх), система остывает, котел перегревается.

  • Аварийный режим – котел работает сам на себя через гидрострелку.





Как узнать диаметр и другие размеры гидрострелки

Никаких секретов с расчетом гидрострелки нет, все просто, жидкость в ней не должна двигаться слишком быстро.  Это, достигается не только примерным равенством расходов в контуре котла и потребителей, но и увеличением диаметра самой гидрострелки. Чтобы узнать диаметр трубы гидроразделителя можно «побарахтаться» с формулами s = W / 3600 ʋ, где: s – площадь сечения трубы, м2; W – расход теплоносителя, м3/ч; ʋ — скорость движения жидкости, принимается 0.1 м/с. Тогда диаметр трубы будет равен d = √ 4s/π.

Но проще — взглянуть на фирменный образец в магазине под определенную мощность котла, и скопировать его в домашних условиях.

Оказывается, что конструкции примерно одинаковые, и если диаметр подключаемых трубопроводов 1 дюйм, то рекомендуемый диаметр самой гидрострелки – около 3 дюймов (не менее 3 диаметров подключений) – 70 – 90 мм. А рекомендуемое размещение патрубков и конструкция гидрострелки показана на рисунке. При этом запас по мощности — до 75 кВт.

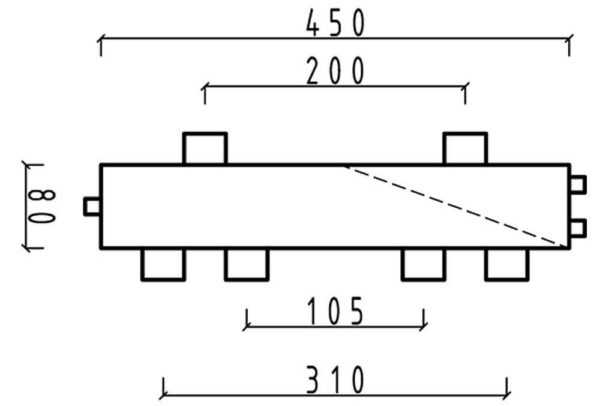

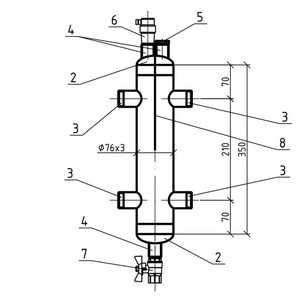

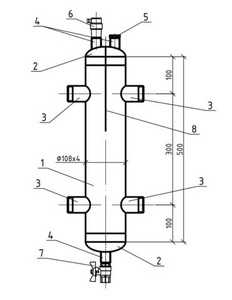

Примеры размеров для изготовления

Диаметр и высота гидрострелка на 50 кВт из круглой трубы — диаметр и высота.

Гидроразделитель из квадратной трубы для систем мощностью до  75 кВт, приведены размеры

Размеры для изготовления гидрострелки в мощные системы до 100 кВт



Дополнительные полезные функции

Гидрострелка выступает к тому же неплохим сепаратором, вверху у нее будет скапливаться выделяемый при резком замедлении движения жидкости (росте давления) воздух, а внизу будет оседать шлам. Поэтому вверху оборудуется автоматический воздухоотводчик, внизу – промывной краник.



Как изготовить в домашних условиях из полипропилена

Сейчас на рынке предлагаются относительно дешевые гидрострелки из полипропилена. Почему бы подобное не сделать самостоятельно, ведь полипропилен легко сварить дешевым паяльником. Правда понадобится насадка под трубу диаметром 75 мм (внутренний диаметр 61,2)  или 90 мм и сама труба из полипропилена и тройники к ней.

Тройники свариваются между собой через короткие отрезки трубы, согласно рекомендаций выше. Во все отводы вваривются переходники на 1 дюйм или ¾ по необходимости и все — гидрострелка для домашнего отопления готова.

Все хорошо, но подобное не сочетается с выкидывающим раскаленный пар твердотопливным котлом – желательно делать из металла. Как сделать гидрострелку из стальной трубы – можно увидеть в фильме



teplodom1.ru

Гидрострелка для отопления - что это такое, как работает и установить

Чтобы отопительная система работала с максимальной эффективностью, необходимо добиться хорошей балансировки всех его узлов, а все элементы хорошо справлялись со своими функциями. Такая задача — достаточно сложная, особенно, когда речь идет и о разветвленном механизме с большим количеством контуров.

Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.

Очень часто подобные контуры имеют индивидуальные схемы термостатического управления, свой температурный градиент, различаются пропускной способностью, а также требуемым уровнем напора теплоносителя. Для того, чтобы объединить все узлы в единое целое. Поможет решить данную задачу гидрострелка для отопления. О том, что представляет собой гидравлические разделитель и как он работает, мы расскажем в этой статье.

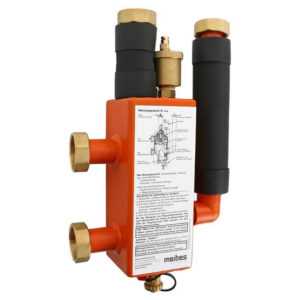

Гидравлическая стрелка MEIBES МНK 32

Назначение гидроразделителя

Если в своем доме вы планируете установить простую отопительную систему закрытого типа, где функционирует не более двух циркуляционных насосов, то надобности в гидравлическом разделителе нет.

Когда контуров и насосов — три, при этом один из них необходимо для работы с бойлером косвенного нагрева, то и здесь можно не прибегать к монтажу гидрострелки. Устанавливать гидрострелку целесообразно в больших домах, где имеется два и более отопительных контура. Гидрострелка нужна для того, чтобы балансировать уровень давления во всей котельной системе, когда меняются показатели в главном контуре. Такой агрегат отвечает за регулировку трехконтурного варианта системы, в который входят одновременно и нагреватель воды, и радиатор отопления, и теплый пол.

В случае соблюдения всех правил гидродинамики, будет обеспечено стабильное функционирование в нормальном режиме.

Помимо этого гидрострелка выступает как своеобразный отстойник, в котором происходит изъятие различных отложений из теплоносителя: накипи, коррозии. Достигается это только при полном соблюдении всех гидромеханических норм.

Такая функция гидрострелки, выполненной как из нержавеющей стали, так и из других материалов способствует продолжительности срока эксплуатации многих элементов в системе отопления. Кроме этого устройство отводит образующийся в теплоносителе воздух, за счет чего уменьшается окислительный процесс в механических частях.

Традиционный вариант исполнения гидравлического разделителя предусматривает наличие только одного контура. В случае отключения нескольких веток, снижается расход тепла в системе. Именно поэтому температура теплоносителя после прохождения всего пути снижается не сильно. Гидрострелка дает возможность поддерживать стабильный уровень расхода тепла, тем самым обеспечивает стабильную циркуляцию в системе.

Для того, чтобы дать ответ на вопрос: в чем предназначение гидрострелки, следует разобраться как функционирует отопительная система. Наиболее простой вариант системы с принудительной циркуляцией упрощенно состоит из:

  • котла (К), здесь теплоноситель нагревается;
  • циркуляционного насоса (N1), за счет функционирования которого, теплоноситель движется по трубам подачи (красные линии) и обратки (синие линии). Насос монтируется на трубе или же входит в комплект конструкции котла — особенно это характерно для моделей настенного исполнения;
  • радиаторов отопления (РО), благодаря которым происходит теплообмен — тепловая энергия теплоносителя передается в комнаты.

Осуществив правильный выбор циркуляционного насоса по производительности и образуемому напору в простой одноконтурной системе, вам может вполне хватить одного экземпляра и не придется монтировать вспомогательные устройства.

Циркуляционный насос — неотъемлемое звено системы отопления. Благодаря этому прибору эффективность функционирования системы увеличивается.

Для домов, небольших по размеру, такой простой схемы может быть вполне достаточно. Но в больших помещениях очень часто приходится прибегать к применению несколько контуров отопления. Усложним схему.

Гидрострелка в системе с несколькими контурами отопления

Как видно на рисунке, благодаря насосу осуществляется циркуляция теплоносителя через коллектор Кл, откуда он разбирается на несколько разных контуров. Это могут быть:

  1. Один или более высокотемпературных контуров с обычными радиаторами или конвекторами (РО).
  2. Водяные теплые полы (ВТП), для которых температурный режим теплоносителя должен быть намного ниже. Это означает, что придется задействовать специально предназначенные для этого термостатические устройства. Чаще всего сенсорная длина контуров теплых полов в несколько раз выше обычной радиаторной разводки.
  3. Система обеспечения дома горячей водой с установкой бойлера косвенного нагрева (БКН). Здесь – совершенно особые требования к циркуляции теплоносителя, так как обычно изменением расхода протекающего через бойлер теплоносителя регулируется и температура нагрева горячей воды.

Теперь возникает вопрос: сможет ли справиться один насос с такой большой нагрузкой и таким расходом теплоносителя? Навряд ли. Несомненно, на рынке можно найти высокопроизводительные и высокомощные модели, которые отличаются хорошими показателями образуемого напора, но здесь стоит учесть и возможности самого котла, которые никак нельзя назвать неограниченными. Его теплообменник и патрубки рассчитаны на определенную производительность и определенное давление, которое возникает. Если превысить заданные параметры, можно попросту прийти к тому, что ваш отопительный прибор выйдет из строя.

Да и если насос все время будет функционировать на гране своих возможностей, обеспечивая теплоносителем все контуры разветвлённой системы, то долго он не прослужит. К тому же работа будет сопровождаться громким шумом, а электрическая энергия будет потребляться в больших количествах.

Чтобы решить эту проблему, необходимо необходимо разделить всю гидравлическую систему не только на контуры конечного потребления, через коллектор, но и выделить отдельный контур котла.

Как установить гидрострелку

Именно для этого и предназначена гидрострелка, которая монтируется между котлом и коллектором.

Установка гидрострелки в системе отопления позволяет избавиться от скачков температурного напора.

Что такое гидравлический разделитель и его устройство

Гидроразделитель
это вертикальный полый сосуд, состоящий из труб большого диаметра (квадратного профиля) с эллиптическими заглушками по торцам.

Размеры разделителя обусловлены мощностью котла, зависят от количества и объема контуров.

Тяжелый металлический корпус монтируется на опорные стойки, чтобы не создавать линейное напряжение на трубопровод. Компактные устройства крепят к стене, размещают их на кронштейнах.

Патрубок емкостного гидравлического разделителя и отопительный трубопровод соединяются с посредством фланцев или резьбы.

Автоматический клапан воздухоотводчика размещается в самом верхнем участке корпуса. От осадка избавляются при помощи вентиля или используют специальный клапан, который врезан снизу.

Материал, из которого изготавливается гидрострелка — низкоуглеродистая нержавеющая сталь, медь, полипропилен. Корпус обрабатывают антикоррозийным составом, покрывают теплоизоляцией.

Устройство гидрострелки

Принцип работы

Теперь, когда мы знаем для чего нужна гидрострелка для отопления и разобрались с ее конструкцией, можно переходить к особенностям ее функционирования.

В процессе её работы выделяется три основных режима.

Схема работы гидравлического разделителя

Режим первый.

Система практически находится в равновесии. Расход «малого» котлового контура практически не отличается от суммарного значения расходов всех контуров, подключенных к коллектору или непосредственно к гидрострелке.

Теплоноситель не задерживается в гидрострелке, а проходит сквозь нее по горизонтали, практически не создавая вертикального перемещения. Температура теплоносителя на патрубках подачи (Т1 и Т2) – одинакова. Естественно, такая же ситуация и на патрубках, подключенных к «обратке» (Т3 и Т4). В таком режиме гидрострелка, по сути, не оказывает никакого влияния на функционирование системы.

Но подобное равновесное положение – крайне редкое явление, которое может замечаться лишь эпизодически, так как исходные параметры системы всегда имеют тенденцию к динамическому изменению.

В продаже можно найти модели коллекторов со встроенными гидравлическими разделителями. Выбрать можно варианты на 2, 3, 4 или 5 контуров.

Режим второй.

В текущий момент сложилось так, что суммарный расход на контурах отопления превышает расход в контуре котла.

С такой ситуацией приходится сталкиваться достаточно часто, когда все подключённые к коллектору контуры именно в этот момент требуют максимального расхода теплоносителя. Обыденными словами – сиюминутный спрос на теплоноситель превысил то, что может выдать контур котла. Система при этом не остановится и не разбалансируется. Просто в гидрострелке сам по себе сформируется восходящий по вертикали поток от патрубка «обратки» коллектора к патрубку подачи. Одновременно к этому потоку в верхней области гидравлического разделителя будет производиться подмес горячего теплоносителя, циркулирующего по «малому» контуру. Температурный баланс: Т1 > Т2, Т3 = Т4.

Коллектор с гидрострелкой на 3 контура позволяет безопасно и грамотно подключить радиаторы, бойлер и тёплые полы. Является самым популярным в своём сегменте. Наличие 4 контуров позволяет дополнительно подключить нагреватель воздуха в вентиляции. Для подключения ещё и резервного котла нужно наличие 5 контуров.
Режим 3.

Этот режим функционирования гидравлического разделителя является, по сути, основным – в грамотно спланированной и правильно смонтированной системе отопления именно он и станет превалирующим.

Расход теплоносителя в «малом» контуре превышает аналогичный суммарный показатель на коллекторе, или, иными словами, «спрос» на необходимый объем стал ниже «предложения». Причин тому может быть немало: — Аппаратура термостатического регулирования на контурах снизила или даже временно прекратила поступление теплоносителя из коллектора подачи на приборы теплообмена.

Температура в бойлере косвенного нагрева достигла максимальной, а забора горячей воды давно не было – циркуляция через бойлер прекращена. Отключены на какое-то время или на длительный период отдельные радиаторы или даже контуры (необходимость профилактики или ремонта, нет нужды отапливать временно неиспользуемые помещения и иные причины). Система отопления вводится в действие ступенчато, с постепенным включением отдельных контуров.

Ни одна из перечисленных причин никак негативно не скажется на общей функциональности системы отопления. Излишек объема теплоносителя вертикальным нисходящим потоком просто будет уходить в «обратку» малого контура. По сути, котел станет обеспечивать несколько избыточный объем, а каждый из контуров, подключенных к коллектору или напрямую к гидрострелке, будет забирать ровно столько, сколько требуется в настоящий момент. Температурный баланс при таком режиме работы: Т1 = Т2, Т3 > Т4.

При монтаже гидрострелки в индивидуальных системах отопления чаще всего используются пластиковые модели, которые и стоят дешевле, и установка их производится при помощи фитингов.

На самом деле у гидрострелки имеется один единственный принцип функционирования, он представлен под номером три. Достичь идеального режима (представленного на первой схеме) невозможно, поскольку гидравлическое сопротивление ветвей потребителей постоянно меняется из-за функционирования терморегуляторов, да и подобрать так точно насосы не получится. По второй схеме действовать недопустимо, поскольку в таком случае большая часть теплоносителя станет обращаться по кругу со стороны потребителей.

Как итог вы получите пониженную температуру в отопительной системе, т.к. со стороны котла в гидрострелке будет перемешивать малое количество горячей воды. Для повышения температуры придется прибегнуть к выводу теплогенератора на максимальный режим, что негативно скажется на стабильности работы системы в целом. Таким образом, остается третий вариант, при котором в коллекторы подается оптимальное количество воды нужной температуры. А уже за понижение ее в контурах отвечают трехходовые клапаны. Главная функция гидрострелки в отопительной системе — создание зоны с нулевым давлением, откуда появится возможность осуществлять отбор теплоносителя любое число потребителей.

Расчет гидрострелки

Многие пользователи задаются вопросом: как рассчитать гидрострелку для отопления? Поскольку устройства, которые есть в продаже предназначены для определенной мощности отопительной системы.

Многие хотят самостоятельно изготовить прибор и тогда очень важно произвести правильные и точные расчеты.

Представим расчет в зависимости от мощности системы отопления.

Существует универсальная формула, описывающая зависимость расхода теплоносителя от общей потребности в тепловой мощности, теплоемкости теплоносителя и разницы температур в трубах подачи и «обратки».

Формула расчёта расхода теплоносителя
Q = W / (с × Δt)

Q – расход, л/час;
W – мощность системы отопления, кВт
с – теплоемкость теплоносителя (для воды – 4,19 кДж/кг×°С или 1,164 Вт×ч/кг×°С или 1,16 кВт/м³×°С)
Δt – разница температур на подаче и «обратке», °С.

Вместе с тем, расход при движении жидкости по трубе равен: Q = S × V
S – площадь поперечного сечения трубы, м²;
V — скорость потока, м/с.

S = Q / V= W / (с × Δt × V)

Опытным путем доказано, что для оптимального смешивания в гидравлическом разделителе, качественного отделения воздуха и выпадения в осадок шлама, скорость в нем должна быть не выше 0,1 – 0,2 м/с.

Раз уж выбрана единица измерения час, то умножаем на 3600 секунд. Получается 360 – 720 м/час.

Можно взять усредненное значение – 540 м/час.

Если расчет производится для воды, то можно сразу ввести несколько исходных значений, чтобы упростить формулу:
S = W / (1,16 × Δt × 540) = W / (626 × Δt).

Определив сечение, по формуле площади круга несложно определить и требуемый диаметр:
D = √ (4×S/π) = 2 × √ (S/π).

Подставляем значения:
D = 2 × √ (W / (626 × Δt × π)) = 2 × √ (W / (1966 × Δt)) = 2 × 0,02255 × √(W/Δt) = 0,0451 × √(W/Δt).

Так как значение будет получено в метрах, что не совсем удобно, можно перевести его сразу в миллиметры, умножив на 1000.

В итоге формула примет такой вид:
D = 45,1 √(W/Δt) – для скорости потока в трубе гидрострелки в 0,15 м/с.

Несложно просчитать и значения для верхнего и нижнего предела допустимой скорости потока:
D = 55,2 √(W/Δt) – для скорости в 0,1 м/с; D = 39,1 √(W/Δt) – для скорости в 0,2 м/с.

Определив диаметр гидрострелки, несложно вычислить и диаметры входных и выходных патрубков.

Поэтому гидрострелка для отопления решает важные задачи. При необходимости её нужно монтировать.

teplofan.ru

Гидрострелка для отопления. Для чего нужен гидравлический разделитель в системе отопления

В каждом жилом доме предусматривается собственная система отопления, которая может быть самой разнообразной. Стоит отметить, что в больших, многоэтажных постройках она не обойдется без такого специального устройства как гидрострелка или гидравлический распределитель, который отвечает за создание естественной конвекции в теплоносителе. Данное устройство можно как смастерить своими руками, так и приобрести в уже готовом виде. Об этом и пойдет речь далее в статье.

Оглавление:

  1. Что представляет собой гидрострелка для отопления? Ее принцип работы
  2. Для чего нужна гидрострелка в системе отопления
  3. Разновидности гидравлического распределителя
  4. На что обратить внимание при покупке гидрострелки для отопления?
  5. Особенности сборки гидрострелки своими руками
  6. Правила относительно установки гидрострелки в системе отопления

Что представляет собой гидрострелка для отопления? Ее принцип работы

Гидрострелка для отопления - это своего рода защитный элемент, отвечающий за балансировку и безопасность отопительной системы. Данное устройство отличается своей простотой и выступает в роли дополнительного узла, рабочая функция которого направлена на сохранение теплообменников в чугунных котлах. Установка гидростаспределительного оборудования особо необходима в таких системах отопления, в состав которых входят батареи,  водонагревательные элементы и другие многоконтурные детали. Оно позволяет сохранять равенство давления во всех секторах котла в пределах нормы и поддерживает бесперебойную режимную работу теплообменников.

Для того, чтобы гидрораспределитель максимально выполнял свои функции, прежде чем его покупать, мастерить и устанавливать, проводят специальные расчеты относительно габаритов и параметров мощности устройства. Для этого есть специальные формулы, ознакомится с которыми можно на специальных форумах в интернете. Так вот, если все расчеты произведены правильно и в параметрах оборудования не были допущены ошибки, то гидрострелка выполняет и свои дополнительные обязанности: нейтрализует накопившиеся осадки ржавчины, накипи в отопительной системе, таким образом продлевая работоспособность насосов, датчиков и других функциональных деталей. Не менее важной задачей гидрострелки считается удаление накопившегося воздуха в контурах отопительной системы. Этот момент важен для сохранения рабочего состояния металлических элементов, которые под его воздействием сильно окисляются и приводят к серьезным поломкам.

Для чего нужна гидрострелка в системе отопления

Гидравлический распределитель в системе отопления - это прежде всего помощник, который отвечает за разделение потоков жидкости и защищает котел от возможных внутренних поломок, то есть это многофункциональный аппарат, установка которого нужна во множествах ситуаций, связанных с работой отопления.

  • Внедрение гидрострелки необходимо в отопительную систему габаритных помещений, площадь которых составляет более 200 кв.м.
  • Когда в системе отопления предусмотрено несколько контуров, в них могут возникать нестандартные ситуации с перепадами нагрузки на оборудование, появятся большие затраты тепловой энергии, а сам тепловой поток станет несбалансированным. Именно такие факторы свидетельствуют о необходимости установки гидрораспределителя.
  • Наличие данного устройства необходимо в тех помещениях где оборудованы теплые полы, работают бойлеры и т.п. оборудование. Так как в таких системах требуется включение не всей отопительной системы, а только ее некоторых контуров и, чтобы не навредить одному элементу за счет другого устанавливают гидрострелки, которые способствуют полноценному функционированию отдельных частей системы и ее балансировке.
  • Бывают случаи, когда в больших загородных коттеджах и т.п. предусмотрено отопление с несколькими котлами, для объединения которых также используют гидравлическую стрелку.
  • Случается так, что во время проведения ремонтных работ батарейное отопление отключают, а в его внутренней среде господствуют холодные тепловые массы, которые при резком запуске соединяются с теплыми, а это чревато тепловым ударом, который приводит к неполадкам, трещинам в чугунном материале и т.д., именно гидрострелка способствует равномерному распределению тепла по контурам системы и защищает ее от таких нештатных ситуаций.

Таким образом, можно сказать, что гидрострелка - это устройство, способное выполнить множество защитных функций в системе отопления, имеющее массу преимуществ и положительных сторон, способствующих налаженной работе насосов и увеличению уровня КПД котлов.



Разновидности гидравлического распределителя

Гидравлические распределители на современном рынке представлены несколькими разновидностями. Они отличаются конструкциями, габаритами, а также расположением патрубков. Об этом детальнее в таблице.

 Разновидности гидравлических распределителей
 по конструкции по расположению патрубков  по габаритам
  •  устройство с 4 патрубками, которое отвечает за работоспособность 2 контуров;
  • агрегат KV серии, в состав которого входит 2 патрубка на одной стороне и 8 или 10 патрубками на другой;
  • коллектор отопления с гидрострелкой, в состав которого входит неограниченное количество патрубков, что способствует организации отдельных ветвей отопления и подключения к ним циркуляционного насоса.
  •  патрубки располагаются на одной оси, что способствует увеличению скорости теплоносителя, а это часто приводит к тому, что частицы мусора попадают в отделение второго контура;
  • чередующиеся патрубки, отличающиеся медленной работоспособностью теплоносителя, что способствует очищению воздуха и контуров от различных примесей.
  •  малогабаритные, объемом менее 20 литров;
  • средних размеров, не более 150 л;
  • большие, объем которых достигает 300 литров.

Таким образом, можно сказать, что гидрострелка максимально способствует снижению нагрузок в трубопроводах отопительной системы и приводит к увеличению ее энергоэффективности. Данное устройство считается очень востребованным в области тепловой структуры, хотя и не применяется в комплектации с твердотопливными котлами.

На что обратить внимание при покупке гидрострелки для отопления?

С понятиями гидрострелка для отопления зачем она нужна и другими базовыми данными о ней разобрались, теперь стоит рассмотреть критерии выбора уже готовых заводских конструкций, что позволит не только обезопасить тепловую систему, а и уберечь семейный бюджет хозяевов, которые планируют осуществить такую технологическую покупку.

Приобрести данный агрегат можно во многих специализированных магазинах, а также на сайтах онлайн-ресурсов. Но прежде чем остановить, свой выбор на конкретной модели рекомендуется проконсультироваться с продавцами, уточнить данные и отзывы о производителе, убедится, что параметры выбранного прибора соответствуют всем расчетам относительно внутренней отопительной системы владений.

Стоит обратить внимание на объем гидрострелки, внимательно учитывать сумму тепловых мощностей всех контуров. Заранее определитесь с моделью, посоветуйтесь с профессионалами на счет расположения патрубков гидрострелки, узнайте какой из вариантов будет выгодней в вашем жилом пространстве.

Все расчеты параметров стоит произвести заранее, чтобы в магазине консультанты предлагали самые подходящие устройства. Гидрострелка для отопления купить которую можно по оптимальной цене, должна способствовать теплоотдачи, а не наоборот задерживать этот процесс.

Особенности сборки гидрострелки своими руками

Для того, чтобы сделанная гидрострелка для отопления своими руками была пригодной для использование мастеру понадобится смекалка, четкие расчеты и полная материально-инструментальная база. Чаще всего с этой целью применяют два материала - это сталь и пропилен. Стоит сразу сказать, что сделать гидравлический распределитель в домашних условиях, тем более хорошего качества не всем под силу. Некоторые умельцы думают, что для работы подойдет обычный отрезок металлической трубы и этого будет достаточно.

Однако, это совсем не так, так как в случае с сталью, нужно еще правильно подобрать ее марку, так как в отопительной системе господствуют слишком высокие температуры и необходимо чтобы ресурс был устойчив к ним. Для этого лучшим вариантом станет либо нержавеющая сталь, либо конструкционная, с которыми очень сложно работать новичкам, поэтому людям без опыта лучше всего купить готовую гидрострелку. Далее рассмотрим вариант сборки стального гидрораспределителя из трубы с внутренней окружностью диаметра 76 мм.

1. Начинается работа из подготовки отверстий в металлической трубе, по всему ее периметру. С помощью сварочного аппарата к проделанным дырам приваривается резьба. В готовом варианте их должно получится восемь - две предназначаются для соединения с котлом, а шесть отвечают за подачу и обратку тепловых масс.

2. Далее привариваются заглушки для концевых отверстий трубы. Неровности сварных швов необходимо нейтрализовать с помощью болгарки. Трубу шлифуют, обрабатывают шпаклевкой и по окончанию всех работ вскрывают красочным материалом из баллончика. Перед тем как пускать самодельную гидрострелку в ход, ее необходимо проверить под воздействием пресса.

Требованиям норм современных отопительных систем соответствует и такой материал как пропилен, который также используют в процессе изготовления гидравлического распределителя своим руками. Именно пропилен характеризуется способностью выдерживать температуру горячей воды до 95 градусов, что соответствует нормам для жилых помещений. Гидрострелка отопления частного дома из этого ресурса не только способствует повышению протока теплоносителя, а и позволяет системе расходовать энергию так, чтобы не возникали значительные потери тепла, что кстати связано с металлическими агрегатами.

Преимуществом пропилена также можно назвать его стойкое противостояние процессам развития коррозии и гниению. К тому же, этот материал на порядок дешевле других, подходящих для изготовления гидрострелки. Готовые конструкции из данного ресурса можно окрашивать в любой предпочтительный цвет. Но рядом с вышеуказанными преимуществами пропилена, необходимо отметить и то, что работать с данным материалом в домашних условиях не стоит, особенно тем мастерам, которые не имею большого опыта работы в технологической сфере. Это еще связано и с тем, что в домашних условиях могут быть неправильно проведены расчеты отопительной системы, ее мощности, а рядом с тем и ее комплектующих элементов, к тому же схема отопления с гидрострелкой может быть неправильно подобранной.

Правила относительно установки гидрострелки в системе отопления

Для того, чтобы работа гидрострелки отопления была продуктивной и безопасной при ее установке мастера должны руководствоваться общепринятыми правилами и рекомендациями профессионалов. В первую очередь это касается расположения агрегата - он должен располагаться исключительно в вертикальном положении, иначе его функциональность будет нарушена, что может привести к серьезным проблемам в отопительной системе частного дома.

Перед установкой и во время самого процесса, мастер должен контролировать скорость теплоносителя в камере. Его показатели должны быть на отметке ниже 0,1 м/с. В деле с гидрораспределительным устройством также действует правило трех диаметров, согласно которому высота разделителя гидрострелки должна быть на порядок меньше высоты распределителя. Также при установке гидрораспределительного элемента должно быть взято во внимание правило, которое говорит о том, что контур, который отличается показателями максимально высоких температур, должен быть присоединен к верхней части разделителя.

Подведем итоги, итак, гидрострелка для отопления является практически незаменимым элементом в современных многоконтурных системах. Она выполняет огромное количество функций, которые напрямую направлены на безопасную работу теплообмена в помещении. Данное устройство не только страхует оборудование от неполадок, а и проводит внутренние санитарные операции, способствующие продлению эксплуатационного периода котлов, насосов и других системных элементов. Для более подробной информации о расчетах гидрострелки отопления смотрите видео:

strport.ru
