Датчики влажности. Виды и работа. Применение и особенности

Приборы, измеряющие влажность, называют гигрометрами. Их можно также назвать и датчики влажности. В обыденной жизни влажность – это немаловажный параметр. Она важна для сельхозугодий, техники.

От процента влажности зависит здоровье человека. Метеозависимые люди очень чувствительны к этому параметру. Также от нее зависит здоровье больных астмой, гипертонией. Когда воздух сухой здоровые люди чувствуют сонливость, раздражение кожи, зуд. Излишне сухой воздух провоцирует болезни дыхания.

На заводах и фабриках влажность оказывает влияние на сохранность сырья и выпускаемой продукции, и станков. В сельскохозяйственных угодьях влажность оказывает влияние на почву, ее плодородие. Чтобы владеть информацией о влажности применяют гигрометры (датчики влажности).

Классификация датчиков влажности

Некоторые приборы изготавливают калиброванными под определенную влажность, но для точной настройки нужно знать точное значение этого параметра в воздухе.

Влажность измеряется по параметрам:

• Воздух и газы определяются по влажности в г*м³ при абсолютной величине, или при относительной величине в RН.
• Твердые предметы, жидкости, измеряют в % от веса образца.
• Жидкостей не смешиваемых, влажность меряют частями воды (ррm).

По принципу работы датчики влажности разделяют на несколько типов.

Емкостные датчики влажности

Эти чувствительные элементы можно представить, как элементарные конденсаторы с двумя пластинами, между которыми находится воздух. Это наиболее простая конструкция. Воздух не проводит электрический ток в сухом состоянии. При ее изменении, меняется и емкость конденсатора.

Конструкцией более сложной является емкостный датчик с диэлектриком, который значительно изменяется от влажности. Такой способ повышает качество датчика, по сравнению с воздушным типом.

Второй тип лучше применять для измерений на предметах твердых. Предмет размещается между пластинами конденсатора, который подключается к контуру колебаний, к генератору. Делается замер частоты контура колебаний, по результату рассчитывается емкость образца.

Такой способ измерения содержит негативные стороны. При влажности материала менее 0,5 процента, точность будет низкой, материал должен быть чистым от веществ с высокой проницаемостью. Важнейшим также является геометрическая форма предмета, которая не должна меняться в опыте по измерению влажности.

Третий тип датчика представляет собой тонкопленочный гигрометр, включающий подложку с двумя электродами в виде гребенки. Они являются обкладками. Для компенсации температуры в 1 датчик включены 2 термоэлемента.

Резистивные датчики влажности

Резистивные датчики состоят из 2-х электродов. Они нанесены на подложку. На электроды наложен слой токопроводящего материала. Но этот материал значительно меняет значение сопротивления в зависимости от влажности.

Подходящим по чувствительности материалом стал оксид алюминия. Он поглощает влагу извне, его сопротивление значительно меняется. В итоге полное сопротивление сети датчика имеет большую зависимость от влажности. Значение проходящего тока будет показывать о значении влажности. Преимуществом таких датчиков стала их небольшая стоимость.

Термисторный вариант датчика

Гигрометр на термисторах включает два однотипных термистора. Это нелинейные компоненты. Их сопротивление прямо пропорционально температуре. Один из термисторов расположен в герметичной камере с сухим воздухом. 2-й термистор находится в камере с отверстиями. Через них поступает влажный воздух. Эту влажность нужно определить. Термисторы подключены по мостовой схеме. Разность потенциалов подается на одну диагональ, показания снимают с другой.

При нулевом напряжении на выходе термисторов, их температура одинакова, поэтому влажность обоих термисторов также равна. При нулевом напряжении влажность разная. Поэтому, по измеренному напряжению рассчитывают влажность.

Возникает вопрос, почему при изменении влажности меняется температура термистора? Ответить можно так. При повышении влажности с поверхности термистора испаряется вода, и температура термистора снижается. Чем больше показатель влажности, тем эти процессы протекают более стремительно, термистор остывает быстрее.

Оптические датчики влажности

В его основе действия определения влажности стоит точка росы. Когда достигается это состояние точки росы, то жидкость и газ приобретают равновесие термодинамики.

Если стекло расположить в газовой среде с температурой, находящейся выше точки росы, далее снижать температуру стекла, то на стекле возникнет конденсат. Это процесс перехода воды в жидкое состояние. Температура такого перехода и называется точкой росы. Температура этой точки зависит от давления и влажности среды. В итоге, если мы сможем определить температуру и давление, то легко вычислим и влажность. Такой метод является основным.

Простая цепь датчика включает светодиод, испускающий свет на поверхность зеркала, отражающего и изменяющего его направление. В нашем случае есть возможность изменять температуру зеркала путем подогрева или охлаждения устройством регулировки температуры особой точности. Можно использовать термоэлектрический насос. На зеркало монтируют датчик температуры.

Перед началом замеров температуру зеркала устанавливают так, чтобы его значение было больше точки росы. Затем охлаждают зеркало. На зеркале будут образовываться водяные капли, вследствие этого луч света, поступающий от светодиода, будет преломляться и рассеиваться, что приведет к снижению тока в фотодетекторе.

Владея информацией от фотодетектора, регулятор будет поддерживать температуру на зеркале, а термодатчик определит температуру. Зная давление и температуру, определяют влажность.

Оптический датчик имеет максимальную точность, по сравнению с другими аналогами. Из недостатков можно выделить повышенную стоимость и немалый расход энергии, а также обслуживание, которое заключается в поддержании поверхности зеркала в чистом виде.

Электронный гигрометр

Его принцип действия заключается в изменении электролита, которым покрыт изоляционный материал. Имеются устройства с автоподогревом, поддерживающие температуру точки росы.

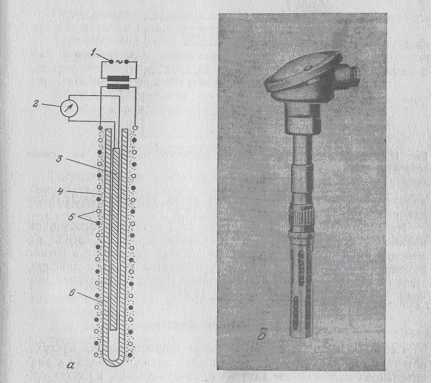

Замер температуры точки росы проводится над раствором хлорида лития. Этот раствор очень чувствительный к самым малым изменениям влажности. Для наибольшего удобства к гигрометру прикрепляют термометр. Такой гигрометр имеет повышенную точность, небольшую погрешность. Он может измерить влажность при любой температуре среды.

Большую известность имеют обычные электронные гигрометры с двумя электродами. В почву втыкаются два электрода. По степени проводимости тока определяют влажность. Перед приобретением датчика нужно определиться, для чего он будет применяться, диапазон замеров, точность и т. д. Наиболее точным прибором является оптический датчик. В зависимости от условий нужно обратить внимание на класс защиты, интервал температур измерения.

Датчики влажности своими руками

Многие умельцы хотят собственными руками сделать гигрометр для вентилятора. Для такой работы им понадобятся современные цифровые устройства:

• Сенсорные датчики и температуры (DНТ 11, DНТ 22).
• Устройство обработки данных на основе Ардуино.

Arduino – устройство, состоящее из комплекта микропроцессоров, собранных на недорогих микроконтроллерах. Оно имеет открытые понятные схемы. Любой желающий может узнать в интернете, какие составные части входят в схему, какая будет у него цена. Подключение вентилятора к такому устройству не составит труда. Интересным фактом является взаимодействие такого устройства с компьютером. Существует множество драйверов и специальных программ, с помощью которых можно работать и выполнять разные операции.

Если учесть стоимость в настоящее время, то хочется сделать своими руками вытяжной вентилятор в комплекте с датчиком влажности. Но такие устройства рекомендуется изготавливать для задач сложнее. Можно, например, соединить в одну сеть множество разного оборудования. Многие фирмы монтируют датчики влажности на выпускаемое оборудование. Вследствие этого не имеет серьезного смысла этим заниматься, и делать то, что уже давно сделано.

Если сделать увлажнитель для дома и попытаться подключить его к вентилятору, то это совсем другое дело. Для таких целей необходимо разработать несколько схем.

Можно найти и подобный датчик влажности для вентилятора. Такие имеются на оборудовании компании Honeywell. Их действие основывается на способе работы конденсатора. Могут отпугнуть такие понятия, как «особая полимерная изоляция», или «электроды платиновые». Эти устройства стоят не дешево. Сначала нужно изучить этот вопрос и определиться, нужно это или нет. Довольно сложной работой окажется и сборка схемы замера аналогового значения, и градуировка датчика.

Компания Regeltechnik производит сенсоры совмещенного типа для измерения влажности и температуры, как для внешней среды, так и для внутри зданий и помещений.

Канальные датчики влажности

Существуют гидростаты канального вида. Применение их пока остается не очень понятным. В заводских условиях это можно как-либо объяснить. На электростанции имеется контроль множества параметров. Там высокая влажность в вентиляционном канале системой автоуправления может определиться, как нарушение функций оборудования.

Для домашнего хозяйства канальный вентилятор с датчиком влажности нигде не пригодится, так как он не предназначен для контроля значений среды. Если канальный вентилятор эксплуатируется сразу на множество помещений, и образуется влага в канале, то это является командным сигналом для увеличения скорости работы электродвигателя вентилятора. Это возникает при близком к холостому ходу режиме. В этом случае датчик влажности с вентилятором станут мощной системой экономии электричества. Эксплуатация этой системы на полную мощность осуществится только при необходимости.

Можно также сделать управление действием рекуператора и аналогичного оборудования. Его смысл заключается в том, что при нормальном режиме происходит экономия электричества.

Влажность рекомендуется создавать в пределах 40-60 процентов. Иногда появляется в таких случаях задача по увлажнению. Вентилятор с устройством увлажнения может достичь номинальных параметров автоматически, так как в его составе имеется встроенный гигростат, другими словами генератор пара. Эти приборы востребованы в летний период в сухих климатических условиях. Вентиляторы могут при помощи цифровой управляемой системы бороться с капризами природы. Плохой погоды не бывает, но микроклимат всегда можно оптимизировать.

Похожие темы:

electrosam.ru

что измеряет, как выбрать, виды и принцип работы гигрометров

 О чем эта статья

Статья рассказывает о различных видах гигрометров. Вы узнаете, что измеряет гигрометр, узнаете о принципах действия каждого из них, о преимуществах и недостатках. Кроме того, в статье рассказывается о различных единицах измерения, в которых может измеряться влажность. Если же вы хотите купить гигрометр, то обязательно прочитайте про характеристики на которые нужно обратить внимание при выборе.
Вы также можете посмотреть другие статьи. Например, «Психрометр: виды, устройство и принцип работы психрометров» или «Типы корпусов микросхем».

Перейти к выбору и покупке гигрометров

Гигрометр — прибор для измерения влажности. Другое название гигрометра — датчик влажности. Влажность является очень важным параметром как для повседневной жизни так и для техники. Например, от влажности зависит комфортность нашего самочувствия. Некоторые приборы по умолчанию настраиваются под определенную важность, поэтому чтобы проводить калибровку приборов, важно знать четкие значения влажности.

У влажности есть несколько возможный величин измерений:

1. Если измеряется влажность газов или воздуха, то тут влажность может измеряться либо в г/м3 если речь идет о абсолютной влажности, либо в RH если речь идет об относительной влажности.
2. Если измеряется влажности жидкости или твердых телах, то в данном случае она определяется в процентах от общей массы исследуемого образца.
3. Если определяется влажность в плохо смешиваемых жидкостях, то единицей измерения будет служит ppm(количество частей воды на миллион частей веса)



Классификация гигрометров по принципу работы

Емкостные

В простейшем случае емкостные гигрометры это просто обычные конденсаторы с воздушным зазором. Диэлектрическая проницаемость воздуха зависит от влажности, и ее изменение приведет к изменению емкости.

В более сложном случае воздушный зазор может быть заменен диэлектриком, диэлектрическая проницаемость которого сильно меняется под действием влажности. Такой подход позволяет улучшить качества датчика. Кроме того, этот подход может использован для измерения содержания влаги в твердых веществах. Между обкладками конденсатора кладется измеряемый объект, например таблетка, конденсатор подключается к генератору и LC колебательному контуру, счетчик будет измерять частоту контура, по этой частоте можно говорить об величине колебательного контура. Этот метод имеет некоторые недостатки: при влажности ниже 0.5% он неточен, также требует очистки образца от частиц с высокой диэлектрической проницаемости, кроме того важна форма образца во время проведения испытаний, она не должна меняться.

Последний тип это тонкопленочный емкостных гигрометр. Он состоит из подложки, а на него нанесены два электрода имеющие гребенчатую форму. На рисунке один из них изображен красным, второй синим. Эти два электрода и будут играть роль обкладок конденсатора. Для дополнительной термокомпенсации в датчики такого типа вводят два датчика температуры.

Резистивные

Этот датчик состоит из двух электродов нанесенных на подложку, а сверху этих электродов наносится слой материала с достаточно низким сопротивлением, но это сопротивление очень сильно зависит от влажности. Таким материалом может является оксид алюминия. Этот материал хорошо поглощает воду из окружающей среды, отчего меняется его удельное сопротивление. В итоге общее сопротивление этого датчика будет зависеть от влажности, а по величине протекающего тока судят об уровне влажности.

Главное преимущество этих датчиков их малая стоимость.

Термисторные

Термисторные гигрометры состоят из двух термисторов. Напомним, что термистор это сопротивление чувствительное к изменению температуры. Один из этих терморезисторов помещают в герметичную камеру с сухим воздухом. А второй в камеру с отверстием, через которое поступает воздух с неизвестной влажностью. Эти терморизисторы соединяют в мостовую схему. На одну диагональ моста падают напряжение, а на другой снимают результаты. Если выходной напряжение равно нулю, то значит, температура обоих термисторов одинакова, а значит и одинакова влажность. Соответственно, если на выходе появляется напряжение, то значит влажности в сухой и измеряемой камере разные, по величине и знаку напряжения можно судить о величине влажности.

Почему же температура терморезистора изменяется при взаимодействии на него влажного воздуха!? Дело в том, что при повышенной влажности на терморезисторе начинает испаряться влага, а при испарении температура уменьшается. Чем выше влажность, тем интенсивней идет испарение и тем сильнее остывает терморезистор.

Оптический

Самый точный вид гигрометров. В основу работы этого типа датчиков влажности заложено понятие точки росы.

Точка росы — это температура, при которой жидкая и газообразная фазы находятся в термодинамическом равновесии. Если взять стекло поместить его в газообразную среду, при температуре выше точки росы и начать охлаждать, то при определенной температуре на стекле будут выступать капли воды. Температура при которой начнут появляться эти капли и будет точкой росы. Точка росы зависит от двух параметров: давления и влажности окружающей среды. В итоге если мы сможем измерить точку росы и давление, то сможем с легкостью определить характеристики влажности. Этот принцип и заложен в оптических датчиках влажности.

На рисунке изображена упрощенная схема оптического гигрометра. Он состоит из диода, который светит на зеркало. Зеркало в свою очередь отражает свет на фотодетектор. Зеркало может подогреваться или охлаждаться специальным высокоточным устройством регулирование температуры. В качестве такого устройства часто используется термоэлектрический насос. На зеркале установлен датчик измерения температуры. В начале измерения температура зеркала выставляется на уровень выше точки росы. Затем происходить его постепенное охлаждение. Как только температура пересекает точку росы, на зеркале начинают появляться капли и луч света преломляясь от них, рассеивается, что влечет уменьшение тока на выходе фотодетектора. Фотодетектор с помощью обратной связи соединен с устройством регулирования температуры зеркала. Это устройство с помощью сигналов от фотодетектора будет удерживать температуру равную точке росы, не больше и не меньше, а термодатчик выдаст сигнал соответствующий этой температуре. При известном давлении по этой информации можно будет определить все показатели влажности(RH, давление пара и другие)

Этот тип датчиков имеет как неоспоримое преимущество — самая высокая точность, недостижимая другими типами датчиков, и отсутствие гистерезиса. Так и недостатки — самая высокая стоимость, большое потребление электроэнергии и иногда может возникать необходимость чистки зеркала.

Как выбрать гигрометр

Основные технические характеристики на которые нужно обращать внимание при покупке гигрометра:

• Измеряемый параметр давлении. Определитесь что вам нужно измерять относительную влажность в RH или быть может абсолютную влажность в г/м3.
• Диапазон измерений.
• Точность и гистерезис. Если вам нужен высокоточный датчик влажности, то выбирайте оптический.
• Степень защиты по шкале IP. То есть на сколько датчик защищен от проникновения воды и пыли внутрь.
• Рабочая температура. Обратите внимание на этот показатель, если у вас не стандартные условия измерения.



Производители датчиков влажности

В нашем каталоге, ассортимент датчиков влажности представлен следующими фирмами: Вела, ЭТК ЛАНФОР, НПИП ИСУ, Honeywell International.

Опубликована 27-11-11.

Если вам понравилась статья нажмите на одну из кнопок ниже

www.devicesearch.ru.com

Датчик влажности для вентилятора: виды и особенности

Большая влажность в ванной комнате является основной причиной появления в помещении плесени и грибка. Чтобы этого не происходило, вместо вентиляционного окна решетки устанавливают вентилятор.

И оптимальным вариантом такого изделия для воздухообмена влаги в ванной является вентилятор со встроенным датчиком влажности для вентиляции. Еще такой прибор называют гигрометр. Датчик влажности воздуха для управления вентиляцией совместно с таймером создают работу изделия автоматизированной. Помимо этого, есть ряд специализированных устройств, которые производят контроль за влажностью воздуха: это различные канальные преобразователи, гигростаты, те-же гигрометры и многое другое. Все разнообразие приборов можно увидеть в любом интернет-магазине, например на вентиляция.ком

Разновидности и особенности гигрометра

Гигростат приборы различаются между собой однолинейными и двух линейными схемами. Всякий контур содержит в себе реле, управляющее изделием. А гигрометр, имеющий два контура, разумеется, управляет несколькими устройствами.

В результате регулируется циркуляция воздуха в комнате. Перед тем как установить вентилятор с датчиком влажности, нужно сознавать, что эти изделия должны соответствовать некоторым условиям.

Основное для вытяжки – точность срабатывания гигрометра. А также изделие должно быть нейтральным к конденсату. Гигростаты подразделяют на емкостные, резистивные, теплопроводящие (термостатные) гигрометры.

Датчики емкостные

Принцип работы этого устройства заключается в изменении емкости конденсатора при повышенной влажности воздуха в помещении.

Резистивные приборы

Такие гигрометры основаны на изменении влажности в среде гигроскопа. Здесь элементом выступают подложки и полимеры.

В классическом варианте резистивный гигрометр температуры и конденсата  состоит из подложки, с разложенными двумя электродами при использовании фоторезистора.

Затем ее накрывают токопроводящим полимерным элементом. Время включения вентиляции составляет от 15 до 35 секунд, что допустимо для ванной комнаты.

Теплопроводящие гигрометры

Такая разновидность изделий отличается по принципу действия от упомянутых гигрометров. Принцип работы у таких изделий заключается в мостовой схеме подключенных между собой термисторов.

Напряжение в конце схемы пропорционально содержанию влаги. А из-за того, что один резистор изолирован, а другой открытый, ток в них проходит за разное время.

Теплоотдача закрытого термистора больше, чем открытого, а это достигается за счет использования изолятора из сухого азота. Поскольку у термисторов разная температура, соответственно, у них соответствующее сопротивление. Разница этого показателя и характеризует сырость воздуха в помещении.

Дополнительная функциональность вентиляторов

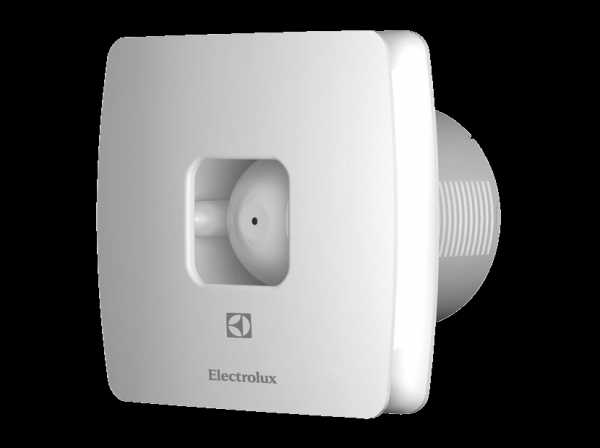

На сегодняшний день разработаны современные вентиляторы VENTS iFan системы Electrolux c применением передовых технологий в отрасли вентиляционной продукции. Интегрированные схемы и автоматика с пульта дистанционного управления разрешают поставить выборочные настройки влажности:

• Включение гигрометра при движении. При таком режиме включается вентиляция в то время, когда человек совершает свои гигиенические процедуры в ванной;
• Функция проветривания. Гигростат включается параллельно с включением света в ванной комнате, и вентиляция работает постоянно в малом режиме;
• Таймер для ванной комнаты. Для понижения сырости допускается вентиляция после приема ванной в течение нескольких минут;
• Обратный клапан. Клапан нужен для защиты изделия от посторонних частиц, пыли и неприятного запаха из вентиляционного канала;
• Дополнительное освещение прибора;
• Регулировка мощности;
• Наличие часов на панели изделия.

Но конечно, основным встроенным элементом для этого прибора является гигрометр влажности. Конструктивно он часто выпускается производителями совместно с вентилятором, но может быть, и автономным.

Преимущества

Достоинства такого датчика очевидны:

• Влажный воздух не застаивается в помещении, а сразу же выводится наружу;
• Экономия электроэнергии. Гигрометр срабатывает только при достижении предельного содержания влажности;

Минус гигрометра – его шум во время работы вентилятора.

Особенности датчика влажности

Гигростат работает аналогично термостату, но главная цель при этом – включать и отключать вентиляцию в зависимости от количества влаги. Другими словами, изделие включается лишь при достижении в помещении влажности выше 40%.

Датчик представляет собой чувствительный элемент, реагирующий при предельной влаге в воздухе. Он действует на реле, которое замыкает электрическую цепь электродвигателя и вентиляция включается.

Прибор MP590 встроен в корпус устройства вместе с модулем управления. Чтобы вентилятор с датчиком влажности в ванной работал корректно, нужно его правильно настроить.

Сначала переводят управление реле в режим триггер. Затем путем корректировки по показаниям влаги на управленческом модуле создают настройку схемы вентиляции.

Чтобы убедиться в правильной работе прибора, включают горячий душ и дожидаются повышения влажности, например, до 40%. После этого закрывают кран с горячей водой в душе. Через какое-то время, после принудительной вентиляции воздуха, при понижении влаги, прибор отключается.

Установка прибора с датчиком влажности

Для оптимальной работы прибора и эффективной вентиляции воздуха в помещении, его нужно правильно подключить. Что необходимо знать при этом?

Перед монтажом прибора вместо решетки на вентиляционной системе, надо проверить тягу в канале вентиляции. Для этого нужно зажечь спичку и поднести ее к колодцу, если пламя интенсивно отклонится в сторону отверстия, то, значит, естественная вентиляция работает нормально.

При работе изделия для воздухообмена нужен постоянный приток свежего воздуха: для этого подойдет небольшая щель в двери 2-3 см, которая и обеспечит вентиляцию.

При выборе изделия по мощности нужно знать объем помещения и условное количество замены воздушной массы в ванной за единицу времени. Для ванной комнаты этот показатель составляет 3-8 раз.

Умножая, объем на этот параметр, мы получим характеристики мощности прибора. Если в подсчетах боитесь ошибиться, то нужно просто выбрать максимальную по мощности модель – и такой вентилятор гарантированно не создаст проблем с необходимой циркуляцией воздуха.

Нередко возникает необходимость приобретать датчик по измерению сырости отдельно, и потом подключить его к вентилятору. Такие гигрометры принято монтировать в помещении ванной на потолке либо возле канала и в таком случае они снабжены щупом для измерения сырости в шахте воздуховода.

В ванной комнате желательно устанавливать низковольтный вентилятор, так как влажный воздух является хорошим электропроводником. Иногда лучше объединить свет и датчик влаги в воздухе под одним выключателем, так будет обеспечено регулярная вентиляция по мере избыточной сырости в ванной комнате.

Достаточно придерживаться этих простых правил, чтобы была обеспечена надежная и долгосрочная работа вентилятора. А если применить в работе приборы с дополнительными функциями, в том числе вентилятор вытяжной с датчиком влажности, то это устройство будет не только полезное, но и очень необходимым прибором для ванной комнаты.

Согласитесь, покупка такого прибора – это редкое приобретение в жизни и лучше заиметь достойное изделие, чем затем сожалеть о покупке.

aeroclima.ru

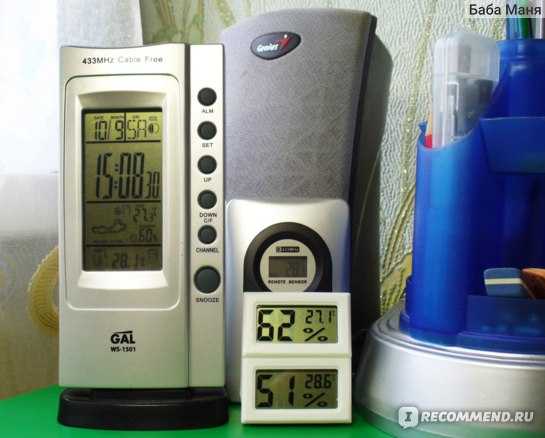

Цифровой гигрометр с часами

Привет друзья!

Сегодня пойдет речь о цифровом гигрометре-термометре с часами и будильником, оснащенным жк-экраном.
С появлением на рынке всевозможных увлажнителей воздуха, а также большого количества рекламы данных устройств, перед простым покупателем могут возникнуть вопросы:
– стоит ли приобретать для своей квартиры/дома увлажнитель воздуха?
– как определить необходимость покупки увлажнителя именно в вашем конкретном случае?

Обратимся за помощью к сети Интернет:

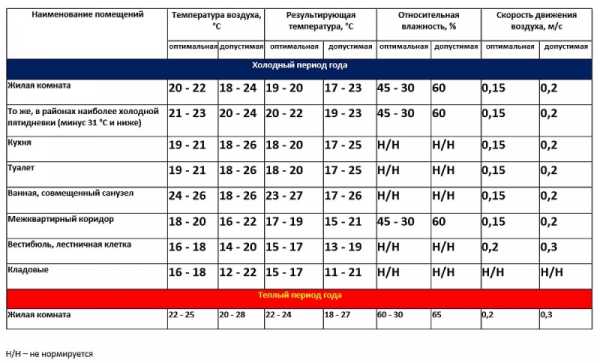

1. Согласно постановления Главного государственного санитарного врача РФ от 10 июня 2010 г. N 64 «ОБ УТВЕРЖДЕНИИ САНПИН 2.1.2.2645-10» приведем вашему вниманию таблицу «Оптимальные и допустимые нормы температуры, относительной влажности и скорости движения воздуха в жилых зданиях».

Согласно данной таблицы оптимальная влажность в вашей жилой комнате должна варьироваться в пределах 45 – 30 % относительной влажности.

2. Кроме того, качество воздуха, его влажность и температура важны не только для человека. Так, для комнатных растений оптимальная влажность — от 40 до 70%; для электроники и бытовой техники — 45−60%; для книг, антиквариата и мебели — 40−60%. (http://teplo.guru).

Как мы видим, вооружившись теорией, нам остается проверить на практике, нужен ли нам в квартире увлажнитель воздуха. Для определения влажности воздуха необходимо воспользоваться гигрометром!
Гигрометр — измерительный прибор, предназначенный для определения влажности воздуха. Существует несколько типов гигрометров (весовой, волосной, плёночный и другие), действие которых основано на различных принципах. (https://ru.wikipedia.org).

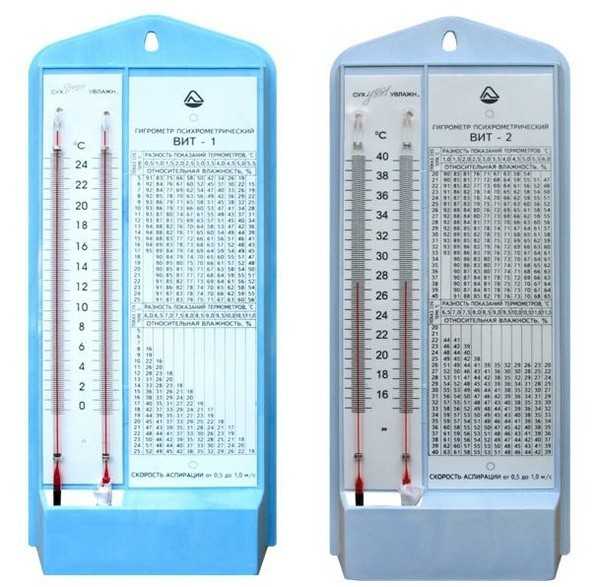

Отечественный производитель предлагает потребителям популярные гигрометры типа ВИТ-1 и ВИТ-2.

Это хорошие аппараты и если вам необходимо определить с большой точностью влажность воздуха, то пожалуй, это оптимальный выбор. Однако, у данных устройств существует такой недостаток как сложность определения влажности в соответствии с таблицей зависимости показателей температурных столбцов.

Поэтому, для использования в домашних условия, где не требуется абсолютная точность показаний, лучше всего применять цифровой гигрометр с отображением данных на экране.

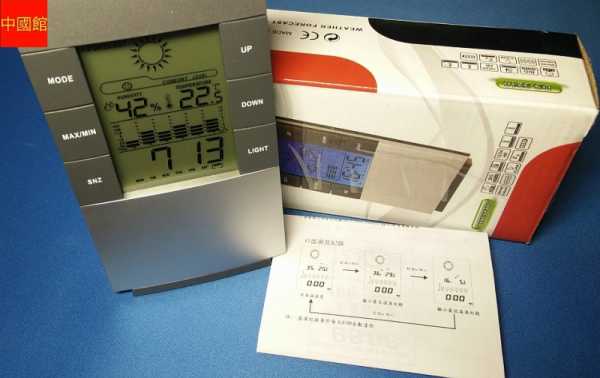

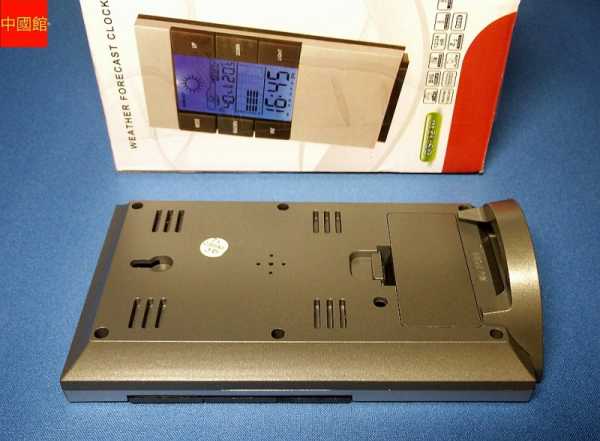

В итоге был сделан выбор в пользу недорогого китайского цифрового аппарата. Итак, заказ был оплачен, и по истечении двух с половиной недель доставлен в пункт назначения.

Пробежимся по характеристикам гаджета:
— Календарь с диапазоном дат: 2001-2099 (по умолчанию после распаковки выставлена дата 01.01.2006).
— Диапазон измерения температур: -9.9 ~ 60 град Цельсия (14.2 ~ 140 град F).
— Точность измерения температуры: ± 1 град Цельсия.
— Диапазон измерения влажности: 20 ~ 99% относительной влажности RH.
— Точность измерения влажности: ± 5% RH.
— Питание осуществляется от 2-x AAA батареек/аккумуляторов (в комплект не включены).
— Размеры устройства: 8 х 4 х 14.1 см / 3.15 х 1,57 х 5,55 дюйма.

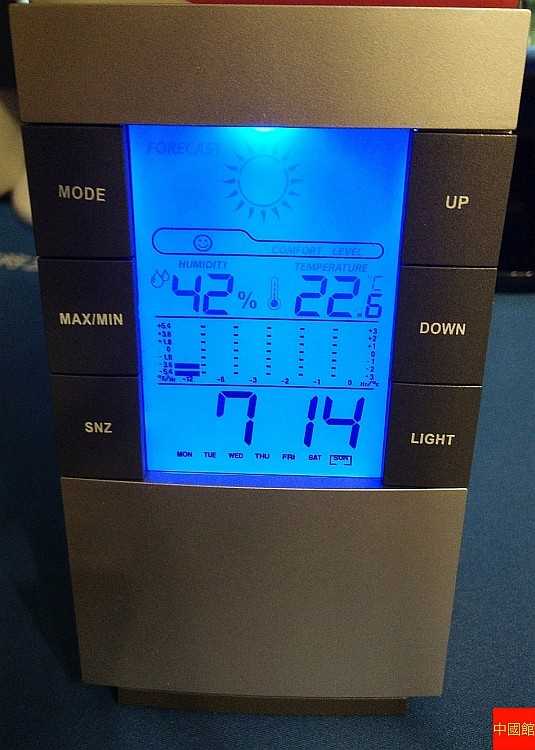

На своем экране гаджет отображает температуру воздуха в квартире, относительную влажность, текущее время, день недели и месяц.


Кроме того, с помощью кнопки «MAX/MIN» можно отобразить максимальные и минимальные показатели «влажности/температуры» за весь период работы от элементов питания. Кнопка «LIGHT» включает синюю подсветку экрана.

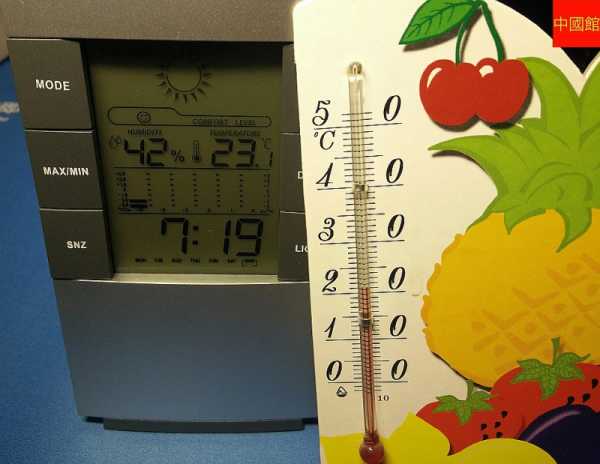

Сравнение показателей температуры с обычным комнатным градусником (градусник был принесен из другой комнаты, где температура действительно несколько ниже (на 1-2 градуса).

Веселый смайлик «сообщает нам», что показатели влажности/температуры являются комфортными для помещения. На самом верху экрана отображается прогноз погоды. Насколько он точный – определить затруднительно. Ну и наконец, в гигрометре есть возможность установить будильник на нужное вам время.

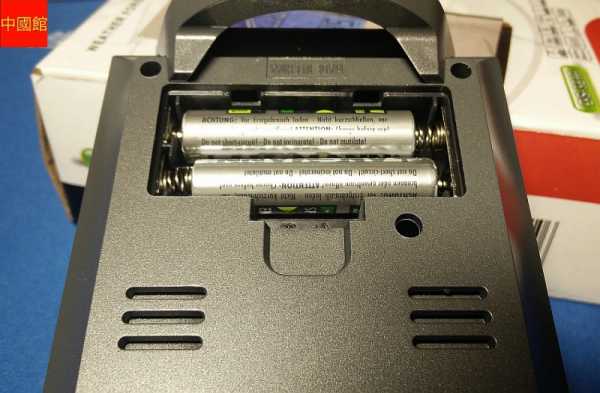

Замена батареек.


Настройка часов/дня недели и будильника осуществляется нажатием кнопки MODE и последующей корректировкой соответствующей опции (длительное нажатие кнопки MODE). Например, выбрали показатель «Текущее время», длительным зажатием кнопки MODE выбираем часы или минуты и настраиваем их с помощью кнопок «UP» и «DOWN».

Подведем итоги:
Обратимся к показаниям прибора и увидим, что в конкретном случае необходимость в увлажнителе для помещения отсутствует. Однако не стоит забывать, что для каждого человека существуют личные комфортные значения влажности и температуры воздуха.

К плюсам устройства можно отнести удобство его использования и небольшую цену. Покупая такой гигрометр «в одном флаконе» вы получаете часы, будильник, измеритель температуры и влажности воздуха.

Отметим недостатки цифрового гигрометра:
— не самый качественный экран для отображения информации (под определенным углом наблюдения визуально определить показания затруднительно).
— название кнопки MODE наклеено несколько криво (возможно, что данный недостаток касается именного рассматриваемого устройства).

Цифровой гигрометр можно рекомендовать к покупке. Прибор с легкостью позволит Вам определить необходимость покупки увлажнителя и подобрать для себя комфортные условия проживания.

mysku.ru

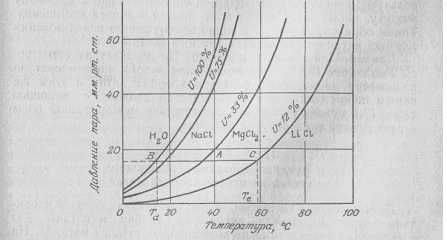

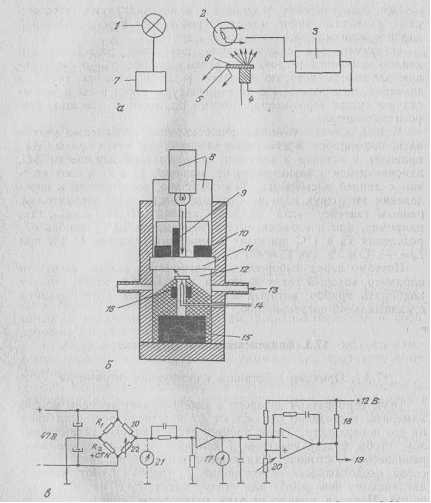

Конденсационный гигрометр.

2 ДАТЧИК ВЛАЖНОСТИ

2.1 Классификация датчиков влажности

В любой системе автоматического управления одну из важнейших ролей играет датчик.

Любой датчик служит для сбора сведений о системе, для контроля над физическими параметрами и преобразования их в унифицированный электрический сигнал.

В нашем сушильном барабане одним из важнейших составных элементов является датчик влажности, который служит для контроля влажности высушиваемого материала. Измерение содержания влаги в окружающем воздухе, веществах и материалах представляет интерес во многих областях. Чтобы выбрать подходящий к нашей системе датчик необходимо классифицировать датчики влажности или, как их называют, гигрометры. Влажность воздуха на выходе сушильни является очень важным параметром при расчете ее энергопотребления. Действительно, в энергетическом балансе работы сушильни с горячим воздухом иногда до 80% потерь тепла связано с уходящим воздухом. Поэтому выгодно осуществлять процесс сушки при минимальном расходе воздуха и выбрасывать воздух наружу при максимальной влажности (однако без снижения скорости сушки).

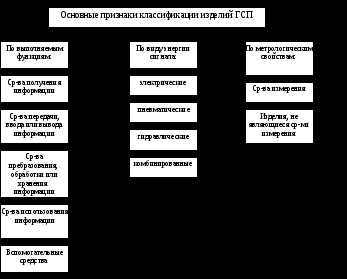

Датчик влажности по выполняемым функциям относится к средствам получения информации; по виду энергии сигнала к электрической ветви; по метрологическим характеристикам к средствам измерения.[2.1]

Гигрометры можно разделить на две группы:

а) гигрометры, основанные на физическом законе, позволяю­щем непосредственно определять влажность; это — конденсационные гигрометры, психрометры, электролитические и сорбционные гигрометры.

б) гигрометры, принцип действия которых основан на изме­рении свойств тела, связанных с влажностью, например, импедансные гигрометры.

Эти гигрометры позволяют в соответствии с принципами, положенными в их основу, определить один из параметров влажного воздуха. Вот эти параметры и гигрометры, обеспечивающие их измерение:

а) температура точки росы Т_d (°С), определяемая конден­сационными, сорбционными и электролитическими гигрометрами, а также гигрометрами на основе оксида алюминия;

б) температура влажного термометра T_h (°С), измеряемая психрометрами;

в) относительная влажность U (%), определяемая с помо­щью гигрометров на основе изменения сопротивления и емко­сти.[2.2]

Сопоставление различных типов гигрометров затруднено, поскольку они предназначаются для определения различных параметров влажного воздуха.

При сопоставлении результатов измерения двумя гигромет­рами различных типов может потребоваться перейти от одной характеристики влажного воздуха к другой.

Например, при сопоставлении показаний резистивного и конденсационного гигрометров можно сравнивать относитель­ную влажность, которую показывает датчик первого типа, и значение, рассчитываемое из температуры точки росы и темпе­ратуры сухого термометра, которые получают с помощью вто­рого гигрометра.

Чтобы оценить точность сопоставления, необходимо учиты­вать, что ошибка в измерении температуры точки росы ∆Т_d приведет к ошибке в величине относительной влажности ∆U, изменяющейся в зависимости от значений Т_d и U в соответст­вии с линией насыщения. Действительно, погрешности в определении этих двух величин связаны между собой множителем, равным тангенсу угла наклона кривой (dU/dТ_d )_T=const; так, например, при показании сухого термометра 10 °С ошибка оп­ределения Т_d в 1 °С приводит к ошибке в величине U 3% при Т_d = -5 °С и 5 % при Т_d = + 5 °С.

Поэтому перед выбором типа гигрометра важно выделить параметр, который хотят измерить, и, исходя из этого, следует подбирать прибор, который позволит измерять этот параметр с минимальной погрешностью.

Рассмотрим основные типы гигрометров и выберем из них наиболее подходящий к нашей системе.

Принцип действия и конструкция гигрометра.[2.3]

Тело, температуру которого в любой момент времени можно измерять, постепенно охлаждают до появления росы или инея на его поверхности. Затем процесс стабилизируют таким обра­зом, чтобы между воздухом и каплями росы поддерживалось равновесное состояние. Измеряемая температура представляет собой, следовательно, «точку росы», T_d (индекс d соответствует английскому dew point) или «точку инея», T_f (f от англ, frost point). Начиная именно от этой точки росы, определяют давление пара во влажном воздухе.

Гигрометры на основе точки росы приобрели достаточную точность и стали конкурентоспособными после их автомати­зации. На рис. 2.1 изображены принципиальная, конструктив­ная и электрическая схемы автоматического конденсационного гигрометра.

Основными элементами гигрометра являются зеркало и си­стема регулирования его температуры, датчик для измерения температуры зеркала (платиновый термометр сопротивления или термопара), источник светового пучка и оптический детектор.

Источник света освещает металлическое зеркало таким об­разом, чтобы в отсутствие конденсата свет на детектор не по­падал. Затем производится охлаждение зеркала (эффект Пелетье, блок охлаждения, сухой лед, жидкий азот и т. п.) вплоть до появления конденсации. При появлении слоя росы или инея рассеянный свет попадает на детектор, который через систему подстройки дает команду на подогрев зеркала. При повышении температуры роса исчезает и исчезает также рас­сеянный свет, что вновь приводит к охлаждению зеркала. С по­мощью надлежащей настройки можно получить слой конден­сата определенной толщины и достичь таким образом равновес­ного состояния между паром и его конденсатом. Датчик температуры, прикрепляемый к обратной стороне зеркала, по­зволяет измерить его температуру.

рис.2.1

Сорбционный гигрометр.

Принцип действия и конструкция гигрометра.[2.3]

Принцип действия сорбционното гигрометра состоит в на­гревании насыщенного солевого раствора до тех пор, пока в растворе не установится давление пара, равное давлению пара

в окружающем воздухе. Зная эту температуру, можно опреде­лить давление пара и, следовательно, температуру точки росы.

Поэтому при измерениях влажности используют насыщенные растворы солей, для которых давление пара было бы при дан­ной температуре минимальным. На практике наиболее удобен хлорид лития. Линия давления его паров приближенно соответ­ствует линии относительной влажности 12% (табл. 2.1). Ис­пользуемая область на диаграмме, соответствующая влажному воздуху, заключается между этой линией и линией насыщения. Таким образом, из рис. 2.2 видно преимущество использования хлорида лития по сравнению с другими солями.

Рис.2.2

Таблица 2.1. Равновесное давление пара над водой			и над насыщенным
раствором хлорида лития для различных температур [1]
Температура раствора, °С	Давление пара над водой ps (вода. Т),	Давление пара над LiCl ps (LiCl, T),	Относительная влаж­ность U=ps (LiCl, Г)/
	Па	Па	lps (вода. Г), %
5	872,469	119,2	13,7
10	1227,94	157,6	12,8
15	1705,32	203,6	11,9
-20	2338,54	260,6	11,1
25	3168,74	353,2	11,1
30	4245,20	473,9	11,2
35	5626,45	628,7	11,2
40	7381,27	823,6	11,2
45	9589,84	1066,1	11,1
50	12344,78	1364,6	11,1
55	15752,26	1727,5	11,0
60	19933,09	2163,4	10,9
65	25023,74	2681 , 1	10,7

После испарения воды ток, проходящий между электродами, резко уменьшается, поскольку проводимость кристаллического хлорида лития значительно ниже проводимости раствора, и со­ответственно снижается температура датчика. Одновременно хлорид лития, гидрофильность которого очень высока, снова адсорбирует водяной пар, что приводит к увеличению силы тока и температуры датчика. Таким образом, обеспечивается равно­весие между твердым хлоридом лития и его раствором. В соот­ветствии с указанным принципом это равновесие наступает при температуре, непосредственно связанной с давлением пара и, следовательно, также с точкой росы, так что определяется имен­но эта температура.

Рис 2.3

studfiles.net

Цифровой термометр, гигрометр температуры и влажности Aliexpress New LCD Digital Thermometer Hygrometer Temperature Humidity Meter -50~70C 10%~99%RH — «Гигрометр (ВЛАЖНОСТЬ) + Термометр с выносным датчиком: ТЕКУЩАЯ погода за окном в ЦИФРАХ»

Не легко без кондиционера сохранять микроклимат внутри помещения не зная какова настоящая влажность воздуха на улице. К сожалению большинство бюджетных бытовых метеостанций имеют только комнатный гигрометр, поэтому для улицы был куплен гигрометр термометр с выносным датчиком.

Гигрометр термометр с выносным датчиком

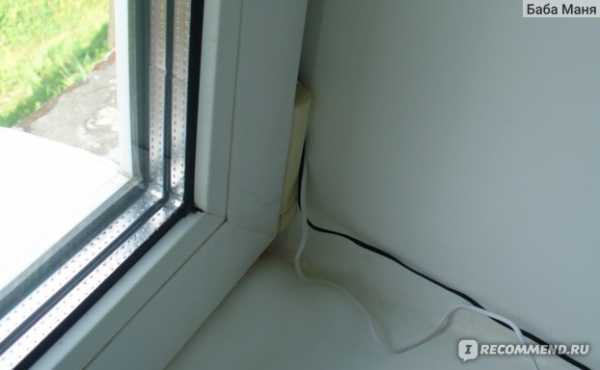

Сам прибор представляет из себя маленькую коробочку с очень хорошо читаемом дисплеем, от внешнего выносного датчика крупными цифрами показывает влажность, а маленькими температуру воздуха. Провод достаточно длинный 1.5 метра, сам датчик хоть и крупный, но протиснулся через раму пластикового окна.

Датчик температуры цифровой, гигрометр термометр щуп

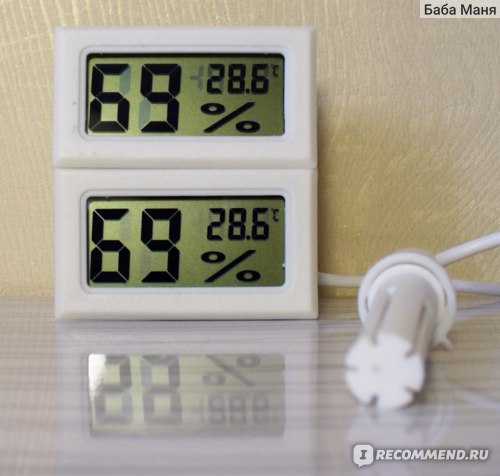

Позже купила такой же цифровой комнатный термометр со встроенным датчиком, что удивило у обоих приборов внутри помещения одинаковые показания.

Портативная метеостанция

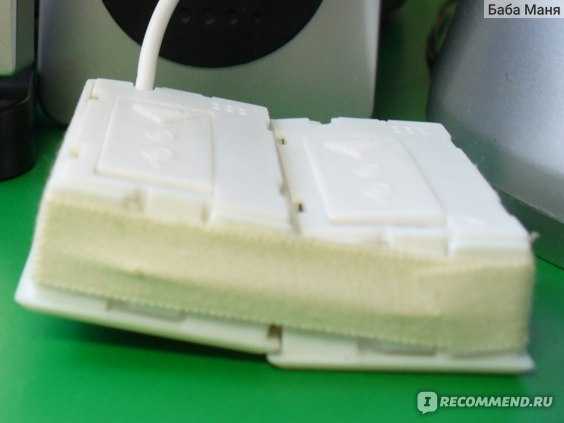

Поэтому соединила их лейкопластырем и поставила их на письменном столе возле окна, получился очень дешевый вариант бытовой домашней метеостанции, важно при покупке подобрать одинаковый цвет!

Цифровой термометр своими руками

Очень интересно наблюдать за показаниями влажности в течении дня, датчики этих приборов очень чувствительные и отзывчивые, влажность может изменяться каждую минуту, причем именно рядом где живу, а не там где делает замеры гидрометцентр.

От прогноза погоды никуда не денешься, а вот текущую теперь я знаю точно и стоит ли открывать окно и впускать сырой воздух с улицы если дома сухо и комфортно, или нужно немного подождать, чтобы после дождя солнышко просушило воздух, разумеется с помощью этого гигрометра термометра теперь сразу вижу как меняется климат на улице.

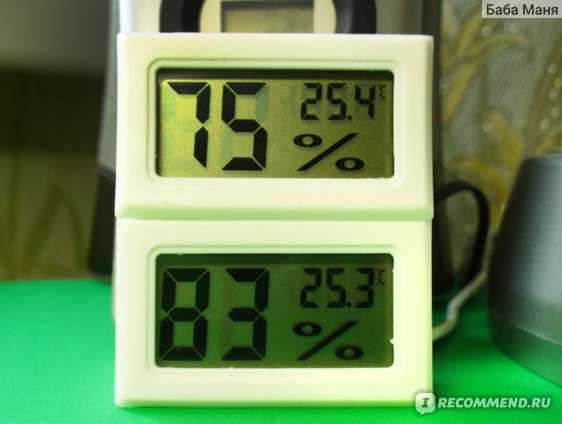

А бывает и такое, что при одинаковой температуре внутри и снаружи помещения, показания влажности различны.

Текущая погода, цифровой термометр

Проветривать помещение конечно нужно, но для этого лучше выбрать подходящий момент, особенно если лето дождливое, чтобы потом не отсырели и не покрылись плесенью обои, не задыхаться от духоты и сырости.

К недостаткам можно отнести питание этих приборов от двух дисковых батареек, хватит ли их надолго пока не знаю, но это делает эти приборы очень компактными, можно даже делать точечные замеры внутри комнаты, например узнать откуда тянет сырость и в следствии этого появляется плесень. Или установить например возле детской кроватки. Если батареек надолго не хватит, можно запитать их от двух мизинчиковых и поместить приборы вместе какую-нибудь подходящую коробку.

Еще у приборов нет никакой внутренней регулировки и настройки, если нужен супер точный термометр гигрометр рекомендую этот механический, его можно настроить очень точно.

Что касается точности измерения сравнила с их с метеостанцией Gal ws 1501 показания немного отличны, но погрешность совсем не критична, поэтому рекомендую.

Погрешность электронного градусника

ЗЫ.

Спустя год вышел из строя уличный датчик влажности (резистивный датчик влажности), чтобы не покупать новый термометр, был заменен только датчик, купленный на али! Самое удивительное батарейки как новые и за год не разу не менялись!

резистивный датчик влажности

irecommend.ru
