Гнутый швеллер вес сортамент – ГОСТ 8278-83 Швеллеры стальные гнутые равнополочные. Сортамент (с Изменениями N 1, 2)

В нынешней строительной инфраструктуре применяются множество строительных материалов. Но более широкое применение находят конструкции из металла массивных габаритов. Причиной этому является практическая невозможность возведения высоких сооружений и зданий в целом.

Характерная форма металломатериалов, «заимствованная» от буквы «П», обеспечивает жёсткую и прочную установку под общим давлением грузов и способствует восприятию серьёзных нагрузок.

Швеллер обладает своеобразным профилем, который превосходно сопротивляется различным деформациям и даёт возможность надёжного восприятия изгибающих усилий. Металлопродукция зарекомендовала себя в благополучном применении в конструкциях, состоящих из железобетонных основ, и осуществляет функцию армирующего элемента.

Ниже приведены таблицы с указанием удельного веса 1 погонного метра в килограммах.

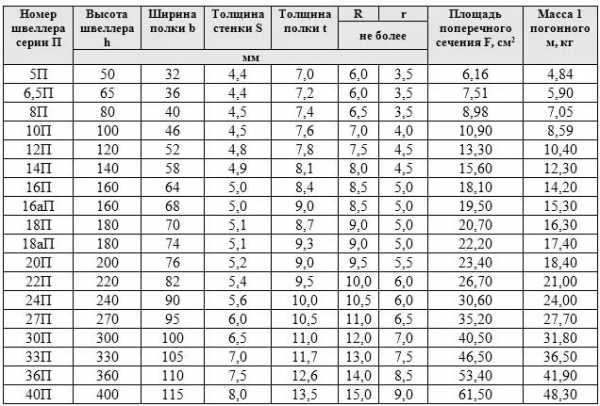

Вес швеллера с наличием параллельных граней полок

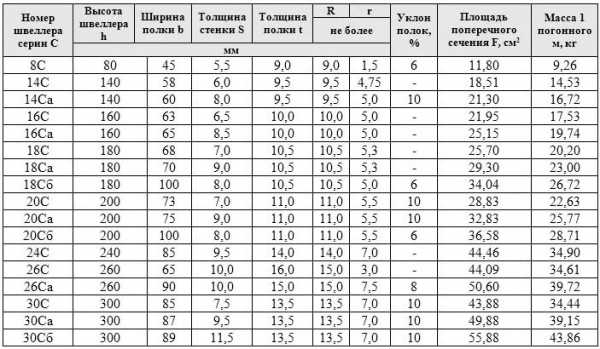

Вес специального швеллера

Вес швеллера с наличием определённых уклонов во внутренних гранях полок

Вес лёгкого швеллера, с наличием параллельных граней полок

Вес экономичного швеллера с наличием параллельных граней полок

Маркировка

При различии вида металлопродукции, существуют свои маркированные обозначения. Подобные маркировки, распознаются соответствующими буквами и цифрами. К примеру, посредством маркировочных цифр, определяются расстояния граней. При этом, наиболее распространены 10, 12, 20, 40 размеры.

На заметку: способы изготовления швеллеров можно выявить посредством внешнего вида. В случае, когда полка и основа расположены под острым углом, изготовление горячекатаного характера. В случае округлённого изгиба, производство холодного происхождения.

Маркировки в виде буквенных обозначений:

• «П» – с наличием параллельных граней полок;
• «У» – с наличием определённых уклонов во внутренних гранях полок;
• «С» – специальные;
• «Л» – лёгкие, с наличием параллельных граней полок;
• «Э» – экономичные, с наличием параллельных граней полок.

Так же, существуют буквенные обозначения, предусматривающие габариты металлопродукции, их можно встретить в вышеизложенных таблицах.

К ним относятся:

• t – толщина полки;
• s – толщина стенки;
• h – высота, расстояние внешних граней полок;
• b  -ширина полок;
• R – радиус закругления изнутри;
• r – радиус полочных закруглений.

Характеристика

Для выявления характеристик и свойственных им особенностей, обращаются внимания на существующие маркировки. Швеллеры, в основном характеризуются по маркировкам В-Ш-Т.

Для формирования образного представления и примера по выявлению характеристик швеллера, будут рассмотрены особенности гнутого швеллера, которые находят своё применение в нынешней строительной сфере.

1. Маркировки, характеризующие особенности швеллера:
2. «В»-высота. Посредством этого, так же определяется промежуток между полками швеллера. В случае гнутого швеллера высота составляет минимальный показатель в 25 мм до 310 мм;
3. «Ш»-ширина. Посредством этого, производится определение и размеров полок швеллера. У гнутого швеллера минимальная ширина составляет 26 мм показатель вплоть до 100 мм показателя максимум;
4. «Т»-толщина. Даётся определение толщине стали. Толщина стального материала гнутого швеллер варьируется от 2 до 6 мм.

Кроме этого, характерная, стандартная и установленная длина швеллера может достигать от 2 – 3 до 11,8 – 12 метров.
Отдельное внимание уделяется характеристикам, по которым определяются наличие веса, уровни переносимости нагрузок, податливость к монтажу.

Приоритеты гнутого швеллера состоят из следующего:

• наименьший вес;
• переносимость значительных осевых нагрузок;
• переносимость нагрузок, действующих на изгибы;
• применяемость в металлоконструкции, не применяя сварочные работы в монтаже.

ГОСТы

Установленные нормы по производству швеллеров, выполняемые ими функции, основываясь на характере нагрузок и предназначении, предусматриваются ГОСТом:

• Швеллеры стальные, горячекатаные, производятся по ГОСТу 8240-97 (устаревший-8240-89):
  – ГОСТ 8240-97, серия-У,
  – ГОСТ 8240-97, серия-П,
  – ГОСТ 8240-97, серия-Э,
  – ГОСТ 8240-97, серия-Э,
  – ГОСТ 8240-97, серия-С.
• Швеллеры гнутые, равнополочные по ГОСТу 8278-83:
  – швеллеры гнутые, формированные посредством углеродистой кипящей и полуспокойной стали,
  – гнутые швеллеры из углеродистой спокойной и низколегированной стали,
  – гнутые швеллеры из углеродистой спокойной и низколегированной стали.
• Швеллеры гнутые неравнополочные по ГОСТу 8281-80:
  – гнутые швеллеры из углеродистой кипящей и полуспокойной стали,
  – гнутые швеллеры углеродистой спокойной и низколегированной стали.

Где применяется?

На первый взгляд, всё просто! Сфера применения однозначна, но, тем не менее, существуют решения нестандартного характера.

Если применять металлопродукт перфорированный, то монтаж можно осуществлять без применения сварок, что отражается на ускоренном процессе производительности монтажа.

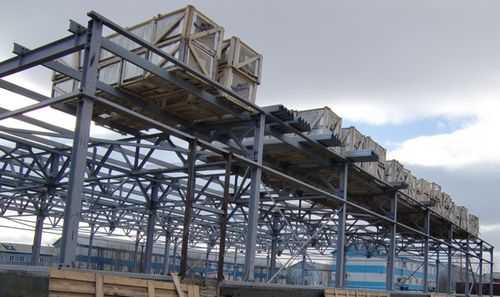

Швеллеры используются для формирования стеллажей для складов, имеют направляющую функцию для устройств по подъёму грузов.

Используется в строительстве пандусов для роликовых тележек, прокладываются инженерные сети, производятся ремонтные работы вагонов и различных видов машиностроений.

Как производится?

Наибольшее предпочтение специалистов отдаётся гнутым швеллерам, которые являются универсальными изделиями из стали высокого сорта с наивысшей прочностью. Надо отметить, наличие высокой устойчивости к температурным перепадам и выдерживание различного рода тяжестей нагрузки, присущи этой разновидности металломатериала.

На заметку: несмотря на наивысший уровень прочности и надёжности, разновидность металломатериала гнутой серии наиболее минимальна в расценках и более лёгкая.

За основу в изготовлении швеллера могут браться низколегированные, горячекатаные и, так же, холоднокатаные стали. К примеру, производство горячекатаной методологией, зарекомендовано в изготовлении швеллера и других металломатериалов, имеющие несложные формы.

Преимущества горячекатаного производства:

• высокий уровень надёжности;
• прочности;
• более долгий срок использования;
• податливость к обработке и произведения сварочных работ;
• устойчивость к различным климатическим воздействиям.

Холоднокатаный метод взят в основу изготовления стальных гнутых швеллеров, в результате чего достигается повышенная устойчивость в изменениях формы. А, по поводу низколегированной стали, то они обходятся более дорого, но уровень надёжности показывает высокую планку. Причина этого заключается в наличии примесей в составе металла, повышающие уровни их благополучного использования.

Необходимые действия:

До начала производства материала, сталь подлежит осмотру на выявление различного рода повреждения и загрязнения. При этом, нужно обратить внимание на отсутствие зазубрин, расслоения и затянутых кромок на торцевых частях материала.

На заметку: на основании ГОСТ наличие в сырьевых материалах таких недостатков, как вкатанные пузырьки, отпечатки и риски, которые, по сути, не влияют на качество продукции, являются допустимыми.

Соответствующие профили продукций производятся посредством специального оборудования, и весь процесс от поступления материала до приготовления продукции занимает ряды циклов. Общий технологический процесс работы, намеченный к выполнению, будет зависеть от выполнения профилирования.

Учитывая производство профилей посредством станков, в случае некорректного действия калибровки валов, продуктивность и качество продукции понизится.

При этом, выделяются следующие виды дефектов:

• наличие серповидности;
• волнистости;
• винтообразности;
• формовочных искажений.

Из чего изготавливается швеллер?

Швеллеры, как обычно, классифицируются в зависимости от применяемых видов металла. В большей мере используются стали, разделяющиеся на конструкционные и углеродистые их виды.

Таким образом, в формировании металлопродукции с равными полками расходуются конструкционные стали, с наименьшей концентрацией углеродов. В изготовлении неравнополочных метало продукций, расходуются стали углеродистые.

В производственном процессе металломатериалов горячекатаных применяются марки спокойные, а так же, полуспокойные. Отличительными характеристиками двух марок являются разное содержание углеродов и марганца. В случае наибольшего содержания углеродов, возрастает уровень прочности, но пластичность уменьшается.

• «КП» – сталь кипящая, обработанный один раз на выведение кислорода;
• «ПС» – сталь полуспокойная, дважды обработанная;
• «С» – сталь спокойная, трижды обработанная.

В зависимости от количества обработок, свойства стали подвергаются более сильному изменению. Устойчивость и умеренность зёрен металла, зависит от количества обработок по выведению кислорода из металла.

На заметку: в случае потребности в более пластичной стали, рекомендуется выбор материала из стали кипящей. В случае потребности в достижении большей прочности конструкций, рекомендуется выбор материала из спокойной стали.

Наряду со сталью, в производственном процессе швеллеров благополучно используются и цветные металлы, а так же, швеллеры изготавливаются и из алюминия.

Производство алюминиевых швеллеров воспроизводится посредством соблюдения требований наличия сплошного профиля с П-образным сечением. В подобных швеллерах фиксируется полное отсутствие полых пространств и слои порошково полимерных либо анодно окисных распылений.

Разновидности в размерах и формах

Швеллерная промышленность реализовывается с учётом соблюдения установленных габаритов, насчитывающихся в десятках наименований. В определении расстояний, существующих между внешними гранями швеллеров, надо основываться на номерных обозначениях металломатериала. Например, швеллеры серии 10-П имеют промежутки противоположных полок в 100 миллиметрах.

Наиболее распространёнными отмечаются нижеприведённые:

• Швеллеры с учётом норм У, С;
• Швеллеры с учётом норм П, Э, Л.

Формирование металлопродукций, соблюдают габариты в длине от 2 до 12 м:

• мерную длину;
• мерную длину с немерной в количестве не превосходящей 5% от массы партии;
• кратную мерную длину;
• кратную мерную длину с немерной в численности, не превосходящей 5% массы партии;
• немерную длину;
• ограниченную длину в пределах немерной.

Сортаменты

Выбор либо эксплуатация определённого вида метало материала, выявляется характером его использования. Существует простое правило, по которому рекомендуется произвести выбор надлежащего вида швеллера.

Обстоит это следующим образом: в случае несоответствия и разницы составных данных швеллера, который рассматривается по сортаменту, от требований на предполагаемый вами швеллер менее 5%, выбор по сортаменту произведён правильно. В случае наличия разницы более 5% надо выбирать следующую за ним номерную маркировку сортамента.

По сути, сортамент, это комплекс паспортов металлопродукции, на основании которых можно будет выявить нужные приоритеты.

• Сортамент швеллера с наличием определённых уклонов во внутренних гранях полок (У):
  предельное наличие уклона должна составлять показатель не превышающий 10%.
• Сортамент швеллера с наличием параллельных граней полок (П).
• Сортамент металлопродукции экономичной серии, с наличием параллельных граней полок (Э).
• Сортамент лёгких швеллеров (Л).
• Сортамент специальных швеллеров (С).

Цена швеллера во многом зависит от его размера.

krovlya777.ru

сортамент по ГОСТ, вес, размеры

В соответствии с ГОСТ, выпускается весь сортамент швеллера. Исключением является профиль, сделанный под заказ. Он маркируется буквой «С» и называется «специальный».

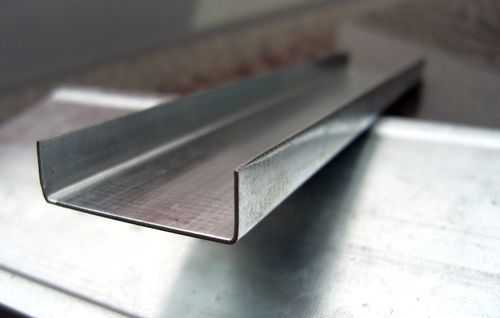

Гнутый швеллер

Виды швеллера

Вообще, независимо от маркировки, швеллер изготавливается двумя способами:

• горячим прокатом;
• холодным прокатом.

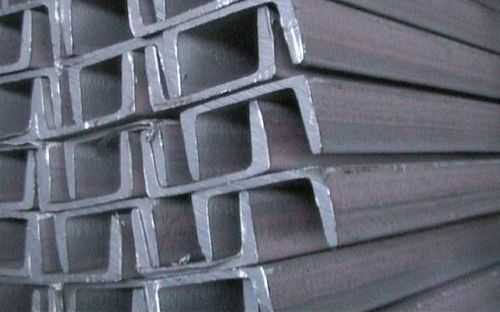

Горячекатаное изделие проще в производстве. Оно дешевле и может быть сделано со сторонами разной толщины. Однако последнее имеет и отрицательную сторону. Поскольку зачастую стороны не равны, приходится снимать фаску перед эксплуатацией.

Швеллер холодного проката лишен этого недостатка. Поэтому его производство и эксплуатация будет описана ниже.

Производство гнутого швеллера

При покупке этого товара нужно проверять наличие ГОСТ8278-83. В противном случае могут возникнуть большие дефекты при эксплуатации. Конструкция получится ненадежной и даже опасной.

По всем правилам гнутый швеллер производится из листового металла или его сплавов на специальных станках. Происходит это следующим образом:

• На производство поступает листовой металл. Его составляющая может быть разной, это необходимо для производства профиля под разные нужды. Также может поступать как уже нарезанные под необходимый размер листы, так и цельный лист, который впоследствии нарезается. Зачастую применяется первый вариант, так как это эффективнее с экономической и производственной точки зрения.
• Для производства холодным прокатом понадобится специальное оборудование. Горячий способ требует сварки. Холодный – прокатные машины для придания изделию характерного внешнего вида и свойств.
• После проката и проверок, удостоверяющих качество продукции, швеллер готов к эксплуатации.

Сортамент швеллера гнутого имеет большое разнообразие. Однако главной отличительной чертой является следующее. Холоднокатаный профиль изготавливается 2 основных видов:

• Швеллер гнутый равнополочный;
• Швеллер гнутый неравнополочный.

Первый вариант является более востребованным, поскольку при горячекатаном способе изготовления очень трудно воспроизвести все стороны одной толщины и углы равной длины.

Характеристики швеллера

Отличительной особенностью гнутого швеллера является округлое ребро по сравнению с острым ребром горячего проката. При этом швеллер, в соответствии с ГОСТ, выполняется в двух размерах, которые зависят от равной длины его полок:

• Равнополочный профиль имеет длину от 3 до 11.8 метра;
• Неравнополочный профиль имеет длину от 4 до 11.8 метра.

Эти цифры придуманы не просто так. Минимальные значения обеспечивают прочность конструкции. Максимальные же – ограничивают пределы, после которых она уже не будет выполнять свои функции.

Вес швеллера гнутого зависит от размеров и материала, из которого он произведен. Так, масса профиля варьируется от 1.09 кг/м до 24.38 кг/м. Эти данные актуальны для швеллера из углеродистой стали полукипящей и спокойной. Для материала из углеродистой спокойной и низколегированной стали характерны значения массы от 1.07 кг/м до 22.77 кг/м.

Фото: чертеж швеллера по ГОСТ 8278-83

Кроме того, в соответствии с ГОСТ 8278-83, существует ограничение, по которому изгиб полки не должен превышать определенный процент. Такие же ограничения есть на отклонения по длине швеллера. Так, высота профиля может иметь максимальное отклонение не более 4 см. Изготовление высокоточного швеллера допускает отклонение не более чем на 3 см.

Также существуют параметры, по которым искажение профиля не должно превышать 0.1% от значения длины. Для высокоточного профиля эта цифра гораздо строже – 0.05% от длины. При этом не допускается большая волнистость сгибов изделия. На 1 метр профиля допускается 2 мм изгиба при минимальной протяженности в 50 см.

Конечно, такие требования задают жесткие рамки, исполнение которых является обязательным. Но при этом, соблюдение требований дает гарантию качества и надежности в использовании.

Плюсы гнутого швеллера

Сортамент швеллера гнутого имеет большое разнообразие. Благодаря инженерной мысли сегодня можно найти профиль под свои нужды. Но, несмотря на конкретный пример, весь сортамент гнутого швеллера имеет свои плюсы.

Одним из самых значимых плюсов является удобство сварки именно гнутого профиля за счет его скругленных углов и равной толщины полок.

• Малый вес. Благодаря низкому весу строители могут транспортировать швеллер большими партиями. Также это повышает удобство работы с ним на высоте.

• Выдерживает большое осевое давление и давление на изгиб. Вкупе с первым пунктом ставит профиль вне конкуренции, так как он не оказывает высокой нагрузки на фундамент.
• Поскольку профиль уже является цельным, отсутствует необходимость его сварки. Также возможно при помощи отверстий в профиле закреплять его и делать стяжки.
• Высокое качество и благодаря этому точность изделия. Обеспечивает моментальное применение без рихтовки и подгонки.
• Многофункциональность профиля. Швеллер используется повсеместно, зачастую там, где простой обыватель и не догадывается.

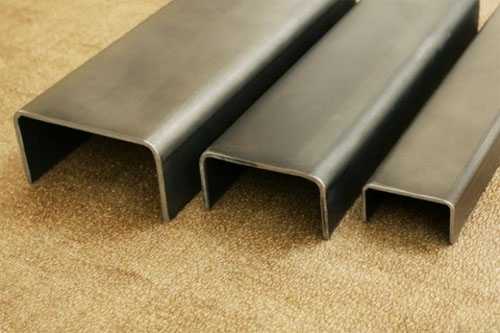

Фото швеллера, сделанного по ГОСТ 8278-83

Применение швеллеров

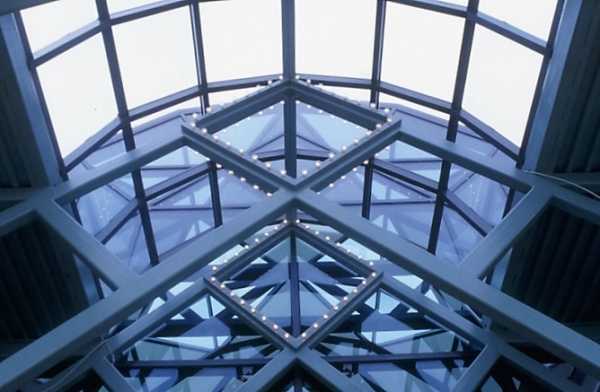

Швеллер является высококачественным материалом. Кроме того, может применяться в большом фронте работ. Этому способствует его конструкция и вес. В зависимости от поперечного сечения конструкция может выдерживать различный вес. Поэтому при соблюдении ГОСТ можно получить качественную конструкцию.

Строителями холоднокатаный швеллер используется при строительстве домов, в том числе и высоток. В зависимости от его свойств, он может быть применен как при отделочных и облицовочных работах, так и в каркасе здания. Швеллер широко применяется при строительстве мостов, в том числе и разводных.
