Как выбрать гофру для прокладки кабеля в земле



Понятие «дача» зачастую подразумевает наличие не только основного жилого здания, а и нескольких дополнительных хозяйственных объектов.

Гараж, летняя кухня, беседка, сауна — эти постройки необходимы в хозяйстве и должны бесперебойно снабжаться электричеством.

Тонкости подземной разводки на дачном участке. Как выбрать гофру для кабеля

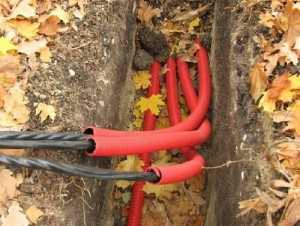

Один из способов прокладки электрического кабеля по дачному участку — подземный. Этот вариант основательный, надежный, эстетичный (провода не портят внешний вид дворика). Однако требует четкого соблюдения технологии и инструкций. Обязательный пункт — покупка гофры для кабеля, специальной защитной оболочки.

Безусловно, с особенным вниманием нужно отнестись к выбору подходящего для прокладывания в земле кабеля — тут не обойтись без консультации с электриком. Но не менее важно выбрать защиту, в которую он (кабель) будет «упакован» при закладывании на глубину, чтобы обеспечить его целостность и функциональность на весь период эксплуатации.

Главное, что нужно знать: подземная разводка требует использования специальной гофры ПНД. «ПНД» — сокращенное название основного материала такой трубы, — полиэтилена низкого давления. Такая гофротруба отличается повышенной прочностью и имеет ряд специфических характеристик. Сам процесс прокладки — другая история, а ниже мы поделимся добытыми у электрика советами по выбору.

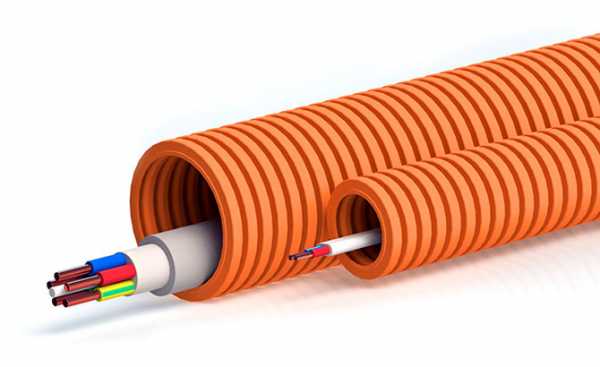

Главные отличия гофры для подземной прокладки кабеля от обычной

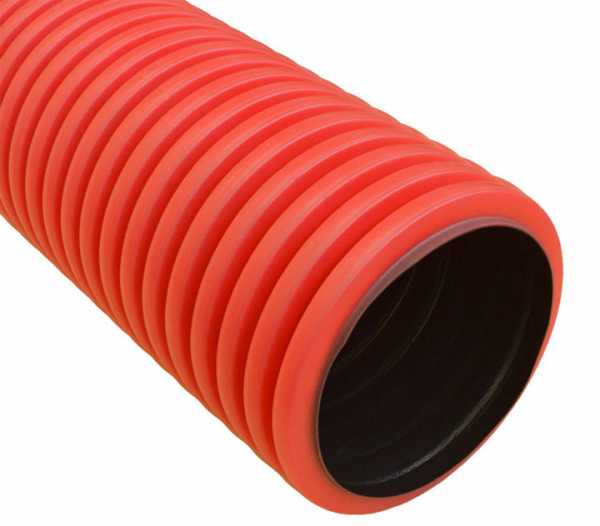

Двустенная конструкция: внешняя оболочка гофрированная, что гарантирует высокую прочность труб, а внутренняя стенка гладкая (так обеспечивается легкая протяжка кабеля по всей длине).

  • Стойкость к ударным нагрузкам и вибрации и одновременно пластичность в работе. Это позволяет использовать ПНД-гофру как для прокладки кабеля на открытых участках, так и в грунте или бетонной стяжке.

  • Широкий диапазон рабочих температур, которые гофра выдерживает без разрушительных для себя последствий (от -40 до +90°С).

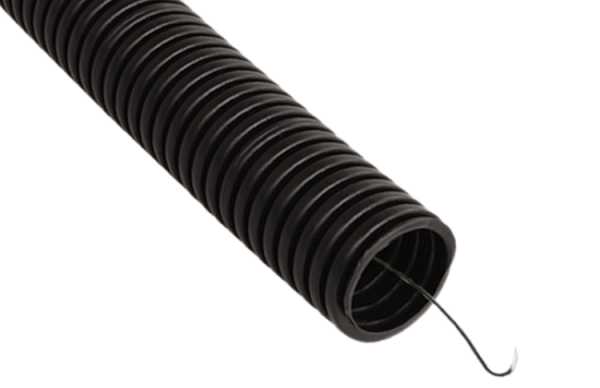

  • Двустенная гофротруба в бухтах укомплектована специальной протяжкой (зондом) — для удобства продевания кабеля вдоль длинных участков. Бухты встречаются длиной 20, 50 и 100 метров (больший метраж для разводки на частных объектах требуется редко).

  • Визуально гофротруба, пригодная к подземному использованию, также отличается от обычной серой ПВХ-трубы красным или оранжевым цветом (реже, в зависимости от производителя, встречается черный).

Практические советы по выбору гофры

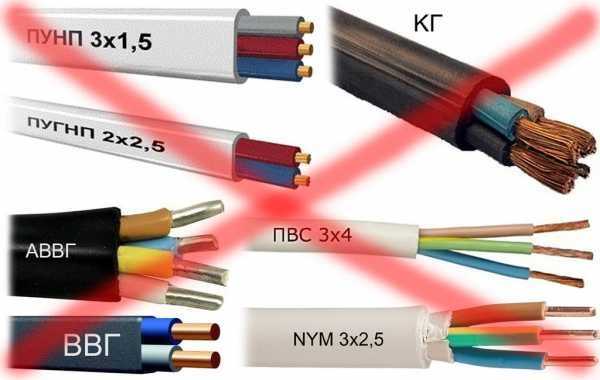

  • Диаметр ПНД-гофры зависит от характеристик кабеля, выбранного для закладки в землю. Для дачной подземной разводки чаще всего выбирают трубу с внешним Ø40 мм при внутреннем Ø32 мм (он же минимально возможный). Например, такие можно подобрать здесь.

Почему? Дело в том, что для подземного прокладывания во дворах частных коттеджей электрики зачастую рекомендуют ВВГ 3х2,5 с внешним Ø10,5 мм (сечения такого кабеля хватает для бытового электропитания большинства хозяйственных построек). Посудите сами: кабель такого обхвата с запасом помещается в двухслойную трубу с внутренним Ø32 мм. Максимально возможные значения гофротрубы достигают Ø200 мм, но применяются такие в сугубо промышленных целях.

  • При покупке гофротрубы отрезками длиной по 6 метров (кстати, не все специализированные магазины продают такие куски, уточните этот момент сразу) будьте готовы к тому, что протяжка в них отсутствует. И это оправдано т.к. на небольшой длине протянуть кабель не трудно и без протяжки.

  • Старайтесь выбирать даже для укладки в землю гофротрубу, не поддерживающую горение.

  • Прочность сжатия выбранной трубы должна быть высокая — ориентируйтесь на показатель минимум в 6-8 КПа.

  • А вот уровнем устойчивости к ультрафиолету здесь можно пренебречь, ведь под землей вопрос защиты от солнца не актуален.

Специальная гофра — это важно

Представьте себе, какие титанические физические, временные и материальные затраты повлечет замена вышедшего из строя кабеля, закопанного в грунте дачного участка на глубине 70-80 см. Это Вам не картошку выкопать! Покупка специальной защитной гофры — это не лишние (заметьте, единоразовые) затраты, а необходимая страховка для того, чтобы пользоваться дачными благами было комфортно и легко долгие десятилетия.

Похожие статьи

kvartal-club.com.ua

Трубы ПНД для прокладки кабеля

Работы по прокладке коммуникаций, всегда связаны с риском их последующего повреждения. Иными словами, проводку может повредить как сам грунт, так и строители, при неаккуратном выполнении работ. Как предупреждение подобных случаев создана специальная ПНД труба для кабеля, которая призвана защитить ее и обезопасить людей от поражения электрическим током.

Особенности ПНД изделий для прокладки электрических кабелей

Первая и самая основная особенность в том, что электротехническая  создана из диэлектрических материалов. То есть, она служит в качестве дополнительного защитного слоя, который призван оградить окружающих и сам кабель от опасных, посторонних воздействий.

Также, конструкция изделия позволяет уберечь кабель от механических повреждений в процессе эксплуатации. Что гарантирует повышение срока использования.

Дополнительно стоит отметить, что для разных типов укладки, применяются различные по конструкции изделия. Так, например, при протяжке силовых кабелей по воздуху, используется труба ПНД гофрированного типа, без дополнительного армирования и усиления – это дает возможность минимизировать вес конструкции и уменьшить нагрузку на подвесные элементы. Основной целью таких защит является минимизация ультрафиолетового потока, который способен разрушать изоляционный слой.

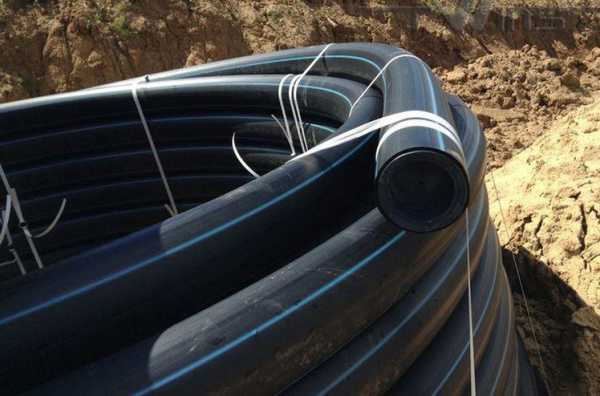

Для подземной прокладки коммуникаций, используются трубы ПНД повышенной прочности, часто с дополнительной армировкой. Это необходимо для эффективного противостояния давлению грунта и другим факторам, например — неаккуратности строителей (часто, кабели задевают ковшами бульдозеров при выполнении земельных работ).

Преимущества использования ПНД труб

Труба под кабель из полиэтилена низкого давления обладает целым рядом особенностей, благодаря которым ее использование является оптимальным, для различных методов прокладки. Ниже приведен список основных плюсов.

  • Низкая стоимость – этот вид гораздо дешевле традиционных материалов.
  • Малый вес ПНД изделий – гораздо меньше металлических.
  • Длительный срок эксплуатации – более 50 лет.
  • Высокая гибкость. Применяемые материалы обладают повышенной устойчивостью при изгибах, однако нельзя забывать о возможности протяжки жил проводки. При слишком сильном перегибе, провод не получится смонтировать правильно.
  • Обеспечение достаточного технического проема для возможности добавления новых проводок.
  • Простота монтажа.
  • Кожухи ПНД относительно малого диаметра не требуют спайки на концах, что опускает необходимость применения сложного оборудования.
  • Не подвергается коррозии, старению.
  • Высокая устойчивость к значительным перепадам температур.

Это далеко не полный перечень значительных плюсов для применения данных материалов.

Преимущества гофрированной трубы

является одним из самых популярных строительных материалов облегчающих прокладку коммуникаций.

В качестве средства повышающего надежность и комфорт монтажа, может применяться дополнительное армирование стальной проволокой — это придает ей, дополнительную кольцевую жесткость. Усиленная таким образом гофра, может отлично выдерживать давление нескольких метров грунта и отлично противостоять природным факторам.

Также гофрированные чехлы бывают двустенными. Внутренняя поверхность – гладкая, обеспечивает хорошее скольжение при протягивании. Внешняя часть – гофрированная, придает значительные показатели устойчивости к агрессивным средам.

Отдельного упоминания, достойна особенность гофрированных изделий, принимать любую форму, а также их хорошая эластичность. К примеру, металлическая защита может перегнить и лопнуть в месте приложения силы, что приведет к проникновению влаги к проводке, а эта нет – она просто изогнется, но целостность не нарушиться. Благодаря этому имеется возможность укладки не линейных каналов, что особенно полезно при стесненности пространства или специфических строительных условиях.

Максимально эффективным является применение на сложных грунтах, таких как – каменистые, сейсмоопасные или подвижные почвы.

Следует отметить и устойчивость к перепадам температур. Оптимальными показателями для монтажа является температура от – 20 до + 70°С.

Виды технических труб ПНД для кабелей

Укладка любых инженерных коммуникаций, связанных с электропроводкой, требует безукоризненного выполнения, строго прописанных норм и правил. Обычно, труба ПНД техническая для кабеля выбирается исключительно под определенные условия эксплуатации. Отступление от требований может быть чревато серьезными последствиями.

Такие магистральные каналы разделяются на технические и электротехнические. Эти типы, отличаются областью применения, назначением, а также техническими показателями.

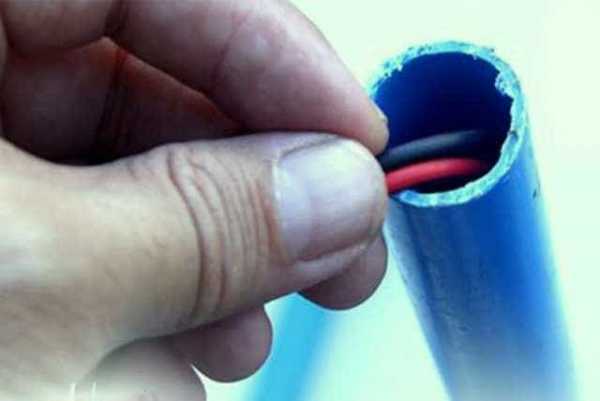

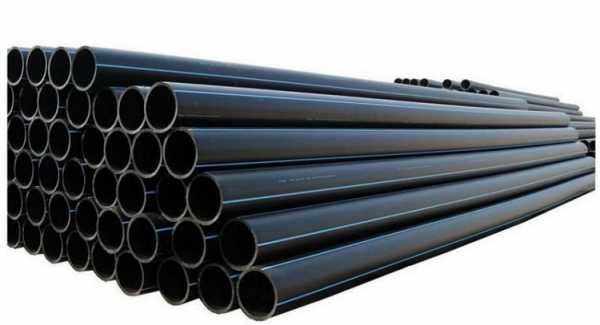

Гладкие технические трубы ПНД для кабеля

Гладкие трубы ПНД для электромонтажных работ изготавливаются с применением вторичного сырья, что существенно снижает затраты на производство, а также минимизирует вредоносное воздействие на окружающую среду. Как негативный фактор, такая технология изменяет характеристики и цветность конечного продукта, однако – это незначительно влияет на рабочие показатели.

Область применения данного типа труб довольно специфична – обычно их применяют для разводки коммуникаций по стенам или полам помещений.

На практике это выглядит примерно так: ПНД труба электротехническая гладкая монтируется в стеновую штробу или основание половой стяжки. Далее, выводятся концы магистрали на места, после этого, штроба закрывается. Таким образом, образуется свободный канал для проводов, коммуникаций. Конечным этапом выполняется протяжка силовых жил, обрезаются лишние края, устанавливаются контрольные заглушки, служащие для уплотнения выводов.



Электротехнические трубы

Второй распространенный тип, часто используется в качестве подземного трубопровода, укладки силовых и коммуникационных кабелей. Основное применение лежит в использовании кабелей до 1 кВт мощностью.

Особенная, гофрированная конструкция, позволяет трубе ПНД выдерживать большие нагрузки, что является незаменимым фактором при подобных работах.

Примечательно. Каждая оболочка имеет свое предназначение – внешняя, представляет собой армированный корпус и служит прочной основой для поддержания формы изделия. Внутренняя часть, создана из материала другого типа. Она гладкая и играет роль скользящего слоя, для облегчения протяжки проводов.

Читайте также:

Нужен ли греющий кабель для канализации
Промерзание канализации чаще всего волнует владельцев частных или загородных домов с автономной системой…



Также конструкция подразумевает разделение на трубы с зондом или без него. Непосредственно зонд, предназначен для облегчения протяжки проводов через трубу, обычно он выглядит как стальная жилка, к которой прикрепляется провод. Затем посредством вытягивания стайки, происходит ее замещение на провод.

Важно! Несмотря на значительную устойчивость к механическим нагрузкам, не рекомендуется прокладывать провод типа СИП в ПНД трубе. Это может спровоцировать снижение его срока использования, а также привести к аварии.

Технические параметры труб

При изготовлении любого типа рукавов, обязательным условием является строгое соблюдение всех требований и характеристик. Эти требования четко сформулированы в определенных документах. Так, например, ГОСТ 16338 определяет требования к изготовлению низкого давления с маркировками 271, 273, 276, 277, и 286. А ГОСТ 16337 относится к изделиям, промаркированным как — 10803-020, 15303-003,15803-20, 16803-170.

Дополнительно, не допускается нарушение целостности слоев, вздутий, трещин или других дефектов материала.

Важно! Не допускается появление шероховатостей на внутренних стенках. Также не допустимо нарушение однородности внешнего слоя, как на гофрированных, так и на гладких ПНД трубах.

Далее представлен ассортимент труб круглого сечения, который представлен на Российском рынке.

Сортамент технических труб ПНД
SDR9 SDR11 SDR13,6 SDR17 SDR17,6 SDR21 SDR26
Наружн. Диаметр Толщина стенки изделия в мм
16 2,0
20 2,3 2,0
25 2,8 2,3 2,0
32 3,6 3 2,4 2
40 4,5 3,7 3 2,4 2
50 5,6 4,6 3,7 3 2,4 2
63 7,1 5,8 4,7 3,8 3,6 3 2,5
75 8,4 6,8 5,6 4,5 4,3 3,6 2,9
90 10,1 8,2 6,7 5,4 5,2 4,3 3,5
110 12,3 10 8,1 6,6 6,3 5,3 4,2
125 14 11,4 9,2 7,4 7,1 6 4,8
140 15,7 12,7 10,3 8,3 8,0 6,7 5,4
160 17,9 14,6 11,8 9,5 9,1 7,7 6,2
180 20,1 16,4 13,3 10,7 10,2 8,6 6,9
200 22,4 18,2 14,7 11,9 11,4 9,6 7,7
225 25,2 20,5 16,6 13,4 12,8 10,8 8,6
250 27,9 22,7 18,4 14,8 14,2 11,9 9,6
12,3 10 8,1 6,6 6,3 5,3 4,2

Также дополнительно ПЭ трубы разделяются по номинальному давлению.

  • Легкая электротехническая – 0,25 мПа.
  • Среднелегкая – 0,4 мПа.
  • Средняя – 0,6 мПа.
  • Тяжелая – 1 мПа.

Устройства нестандартного типа изготавливают индивидуально под требования заказчика.

Маркировка труб для прокладки электрокабеля

Производители, тщательно следят за необходимостью нанесения маркировок. Такие обозначения позволяют четко определить принадлежность к какому-либо виду работ, а также указывает на технические характеристики.

Первым и важным отличием является отсутствие специальной цветной полосы по всей длине. Обычно такая разметка наносится только на водопроводные и . Кроме этого, обязательно наносится знак качества и идентификатор производителя, по которому можно определить кто и когда выпустил изделие.

Также имеются маркировки по весу, которые сопоставимы с их прочностью.

  • Т — тяжелые;
  • СТ – средней тяжести;
  • ОС – средне облегченные;
  • СЛ – средне легкие;
  • Л – легкие.

Следом, происходит нанесение номера общепринятого стандарта, указывается поперечное сечение, толщина, количество слоев стенки и номинальное давление.

Обычно труба электротехническая ПНД ПЭ для прокладки кабеля типов ПЭ 63, 80 и 100 маркируется как MRS6,3 и 8, 10.

Как выбрать трубы для прокладки кабеля

Чтобы правильно подобрать трубы ПНД для электропроводки необходимо учитывать общепринятые значения, а также количество проводов, проложенных в них. Для точного определения диаметра трубы ПНД технической для кабеля разного сечения используется таблица:

Расчет количества кабелей в трубе
Сечение провода (кв.мм) Диаметр ПНД рукава – мм. Количество пропускаемых кабелей – штук.
95 и более 63/63 3/2
70 63/53/63 3/2/4
50 50/50/63/63 3/2/5/4
35 50/40/63/50 3/2/5/4
25 40/32/50/50 3/2/5/4
16 32/32/40/40 3/2/5/4
10 32/25/40/32 3/2/5/4
6 25/20/32/32 3/2/5/4
4 20/20/25/25 3/2/5/4
2,5 16/16/25/20 3/2/5/4
1,5 16/16/20/20 3/2/5/4

Таким образом, нужно понимать, что от количества предполагаемых жил, увеличивается проходное сечение рукава.

Способы и правила укладки труб ПНД

В зависимости от расположения, способы и правила укладки рукавов из пластика низкого давления, кардинально различаются. Поэтому необходимо рассмотреть каждый тип отдельно.

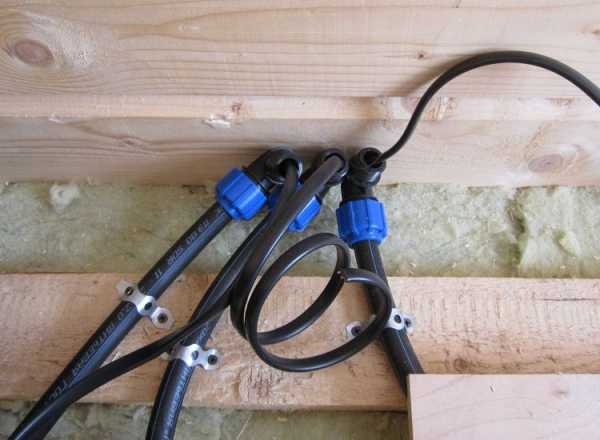

Укладка труб внутри зданий

На этапе черновых работ стену штробят и размещают в ней трубы для протяжки

Обычно при монтаже скрытой проводки, берется для кабеля гладкая или гофрированная труба – это не запрещается техническими нормами или ГОСТами.

При настенном монтаже, удобнее всего применять гладкие трубы, для половой – гофрированные.

Принцип и последовательность действий приведена ниже.

  • Производится разметка необходимого расположения.
  • Выполняется фиксация, в стене на хомуты, в полу — металлическими скобами.
  • Протягивается провод, при помощи специального зонда или .
  • Далее, заливается половая стяжка или закрывается штроба в стене.

Важно! При монтировании проводки не допускается натяжка кабелей, нужно дать немного слабины, для возможности усадки.

Также, рекомендуется использовать гофрированные трубы ПНД в сегментах с перегибами более 65⁰ — это позволит избежать преломления конструкции, и кабель в трубе будет находиться без дополнительной нагрузки.

Способы прокладки в земле

Технология подземной прокладки трубопроводов ПНД очень актуальна в современных реалиях. Такой способ позволяет надежно укрыть жилы и обеспечить опрятный вид постройки.

Отдельно, для прокладки кабеля в земле, используются методы раскрытый ниже.

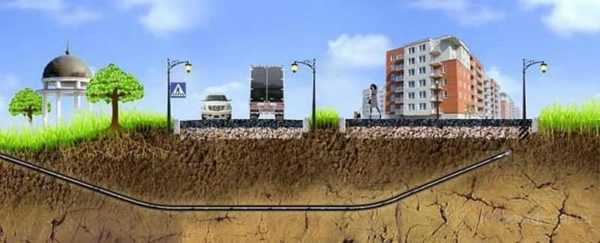

Бестраншейный способ укладки в земле

Этот тип, требует особого внимания и кропотливости от строителей. Ввиду чрезвычайной трудоемкости процесса, используется крайне редко, только при острой необходимости.

Суть метода заключается в бурении горизонтальной скважины по которой затем произойдет монтаж коммуникаций.

Перед выполнением работ, получается специальное разрешение, анализируется состав грунта.

Таким образом, чтобы разместить кабель в трубе под землей, необходимо выполнить целый ряд обязательных действий. Принципиальная последовательность операции показана ниже.

  • Бурится пилотная скважина. Это делается тонким буром для наметки основной траектории.
  • Пилотное отверстие расширяется до необходимого диаметра.
  • В проход затягивается ПЭ рукав.
  • Монтируется кабель.

Основным минусом технологии, является значительная трудоемкость и сложность процесса.

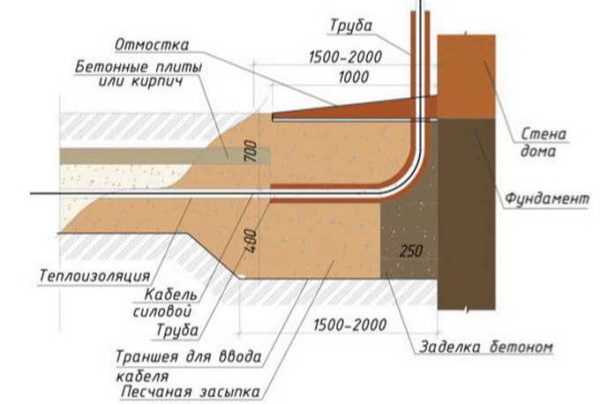

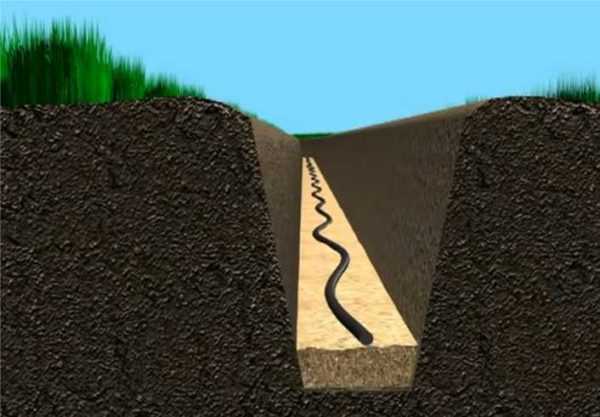

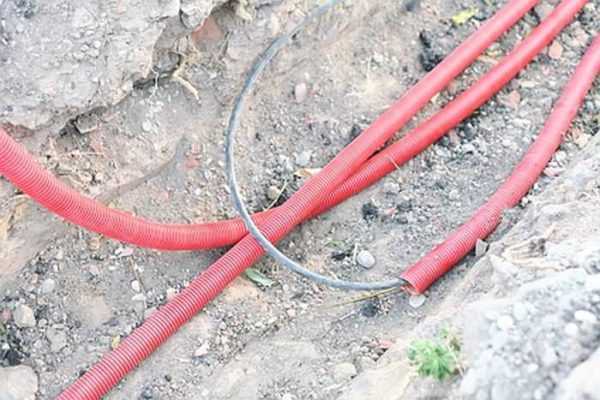

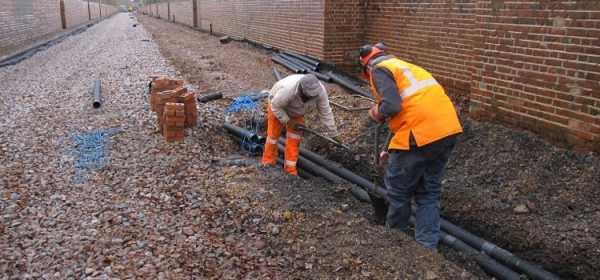

Укладка на улице в траншею

Кабелеукладчик

Прокладка электрокабелей в траншею, является самой простой со стороны технической осуществимости. После выбора необходимой проводки и трубы для прокладки трубопровода ПНД  под землей, выполняется такая последовательность действий.

  • Выполняется разметка участка.
  • Выкапывается траншея подходящих размеров.
  • Происходит укладка чехлов.
  • По рукаву протягивается провод.
  • Далее наносится песчаный слой, толщиной около 15 – 20 см.
  • Происходит полное закапывание траншеи.

Важно! Непосредственно перед монтажом, провода должны быть тщательно изучены на предмет нарушения целостности изоляции.

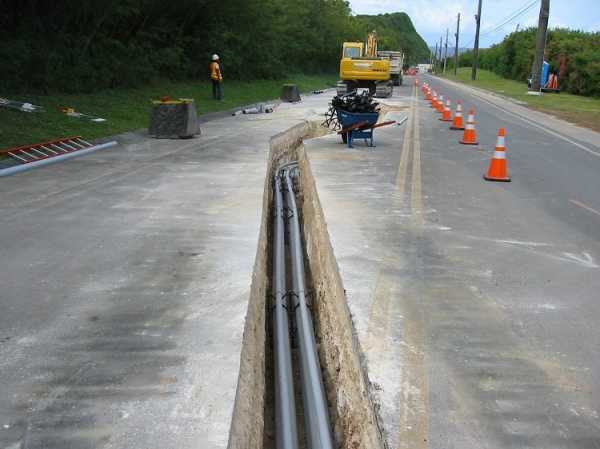

Монтаж кабеля под дорогой

Когда речь идет о монтаже под участком дороги, необходимо обязательно согласовать действия с местными органами власти.

Существует два метода этой операции.

  • Бестраншейный способ.
  • Траншейный способ.

Первый тип описан выше, поэтому не стоит углубляться.

Касательно второго типа есть несколько определенных требований, о которых сказано далее.

  • Глубина траншеи не должна быть менее 1 метра. Это связанно с большой нагрузкой на грунт.

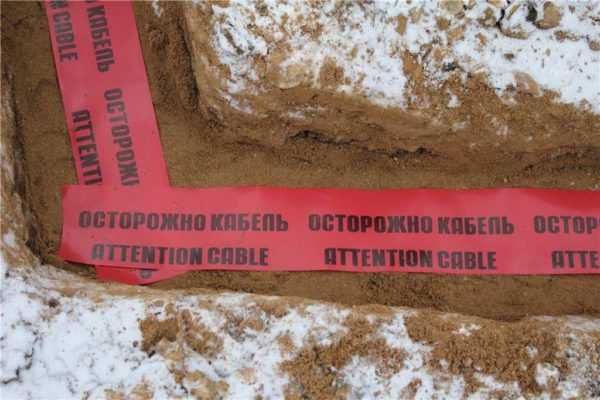

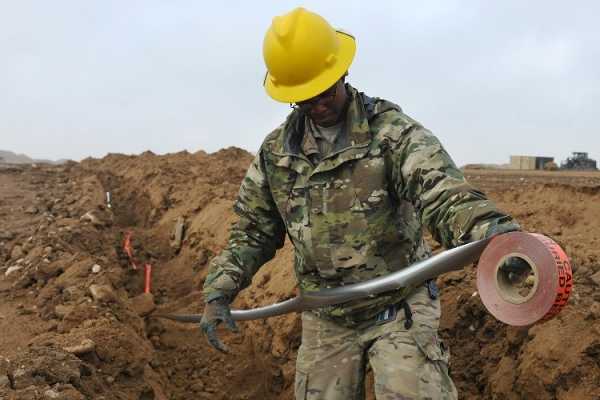

  • Обязательное размещение указательных элементов для предотвращения случайного обрыва.
  • Жилы располагаются на расстояние – не менее 10 см друг от друга.

Тонкости прокладки технических труб

Зависимо от индивидуальных особенностей метода укладки полиэтиленовой трубы. Имеется несколько тонкостей, которые необходимо знать заранее.

  • Монтажные работы могут выполняться при температуре до — 25℃.
  • При траншейном способе, если глубина залегания превышает 2 метра, предусматривается дополнительная защита в виде горизонтальной шахты, которая создается из бетона или кирпича.
  • Допускается бетонирование горизонтальной проводки.
  • Обязательная герметизация соединений под землей.
  • В случаях предположительного образования конденсата, предусматриваются меры по его удалению.

Итог

Используя качественные материалы, можно значительно продлить срок эксплуатации коммуникаций. Использование ПНД профиля для данного типа работ, значительно снижает затраты ресурсов и времени на их обслуживание, а также гарантирует безопасность для окружающих.

На видео простой и оригинальный способ протяжки кабеля в трубу при помощи пылесоса.

Просмотров: 288

trubarik.ru

виды, как выбирать и укладывать

При прокладке электрического кабеля обязательно стоит подумать о его защите. Защита требуется для наружных коммуникаций, для электропроводки внутри здания, для кабеля, проходящего под землей. В последнем случае наилучшим решением будет использование полых труб из полиэтилена низкого давления (далее – ПНД).

Технические характеристики труб ПНД

ПНД трубы производятся в заводских условиях способом экструзии. Стандартная труба состоит из однородного пластика с гладкой поверхностью. Цвет изделия – черный. Из обязательных требований к ПНД трубам выделяют следующее:

  • Материал трубы представляет собой диэлектрик (не требует заземления).
  • Изделие обладает хорошей прочностью.
  • Имеет устойчивость к разрушительному воздействию многих химических соединений.

Технология производства ПНД труб регламентируется ГОСТ 16338 и 16337. Стандарты подробно описывают внешний вид изделия – без вздутий, трещин, наплывов и иных дефектов. Труба не может расслаиваться, при этом ее внутренняя поверхность должна быть как можно более гладкой. Более бюджетный вариант – трубы из вторичного сырья (смесь отходов производства и полиэтиленовых добавок). К их технологии производства не предъявляются столь строгие требования, однако и срок эксплуатации таких изделий будет гораздо меньше.

Прочие эксплуатационные характеристики:

  • Показатель рабочего давления определяется типом трубы и может быть от 0,25 МПа для легких разновидностей до 1 МПа для тяжелых.
  • Срок эксплуатации – около 50 лет, при соблюдении нормальных условий работы.
  • Диапазон температур от -25 до 70°С.
  • ПНД трубы экологичны, не выделяют вредных веществ.
  • Трубы легко гнутся без потери эксплуатационных качеств.
  • Обладают высокой эластичностью, способны восстанавливать линейный размер.
  • Изделия имеют малый вес, особенно в сравнении с металлическими аналогами.

Это важно! ПНД трубу нельзя сгибать слишком сильно. Это может привести к образованию изломов, протянуть кабель сквозь которые окажется весьма проблематично.

Применение ПНД для прокладки кабеля в земле

Прокладка электрических коммуникаций под землей оправдана в первую очередь в регионах с частыми проявлениями неблагоприятных погодных условий: сильных порывов ветра, грозовых разрядов и т.п. В холодное время года подземная прокладка поможет защитить кабель от обледенения и возможного порыва.

Помимо этого такой способ прокладки обеспечивает неплохую защиту от вандалов. Срезание кабеля, висящего в воздухе, и выкапывание его из под земли – несопоставимые по сложности задачи.

Еще один несомненный плюс – противопожарная защита. Даже если в кабеле случится короткое замыкание, возгорание не произойдет.

Классификация ПНД труб для укладки кабеля

Для подземной прокладки кабеля подойдут такие разновидности труб ПНД:

  • Легкие гофрированные. Прекрасно гнутся, обладают высокой упругостью. Идеально подходят для монтажа электросетей, по мощности не более 1 кВт – телевизионных и телефонных сетей, бытовой электрики.
  • Тяжелые гофрированные. Стенки трубы дополнительно оснащаются армирующей сеткой. Имеют больший вес и обладают меньшей гибкостью.
  • Безгалогеновые. Обладают повышенной защитой от пожара. При продолжительном воздействии открытого огня не выделяют опасных для здоровья соединений. Кроме того, такие трубы являются самозатухающими. Чаще применяются для прокладки кабеля внутри зданий.

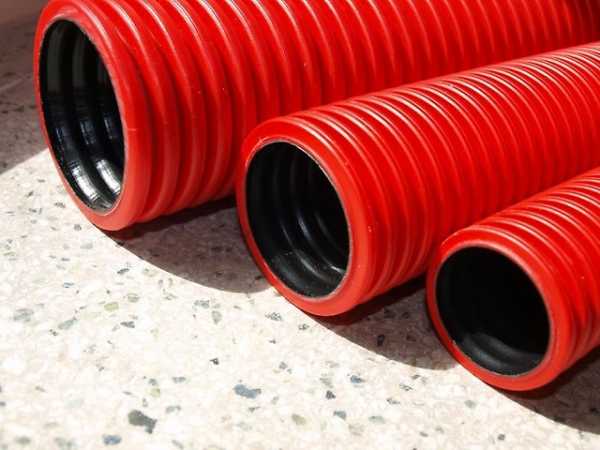

  • Двустенные. Оболочка трубы имеет дополнительный слой из полиэтилена высокого давления. Обеспечивают дополнительную защиту от любых внешних воздействий.
  • Жесткие гладкостенные.

По способу прокладки кабеля внутри трубы, изделия можно разделить на два типа:

  • Без зонда. При большой протяженности трубы придется дополнительно приобрести механизм для протягивания кабеля.
  • С зондом. Более дорогой вариант, позволяющий протягивать кабель внутри трубопровода максимально легко и быстро.

Как выбрать трубы ПНД для прокладки кабеля?

Пожалуй, одним из определяющих критериев при выборе трубы, будет соответствие ее пропускной способности суммарному количеству кабелей, которые предполагается в эту трубу поместить.

Стандартные ПНД трубы могут иметь диаметр от 16 до 225 мм (толщина стенки – от 2 до 30 мм). Изделия малого сечения (менее 90 мм) производятся бухтами по 100 или 200 метров. Более габаритные изделия поставляются отрезками по 12 метров.

В одной ПНД трубе, если позволяет диаметр, можно одновременно разместить несколько кабелей (но не более 4). Так, для кабеля сечением 6-8 кв.мм наилучшим образом подойдет ПНД труба диаметром 20-40 мм.

Не менее важно правильно подобрать ПНД трубы по показателям прочности. Для прокладки внутри помещений используют изделия меньшей прочности, для прокладки под землей – большей.

Обратите внимание! Оценить показатели прочности трубы можно самостоятельно, рассчитав параметр SDR (Standard Dimension Ratio), представляющий отношение внешнего диаметра изделия к толщине стенки. Соответственно, чем меньше величина SDR, тем прочнее ПНД труба.

Каждое изделие имеет маркировку, по которой можно однозначно определить его характеристики:

  • Наименование производителя (торговая марка).
  • Материал. Чаще всего используется ПЭ-80 и ПЭ-100.
  • Показатель SDR.
  • Диаметр изделия.
  • Толщина стенки.
  • Рабочее давление.
  • Стандарт производства. Номер ГОСТ, либо ТУ.
  • Назначение изделия. ПНД трубы могут применяться не только для прокладки кабеля. Эти изделия часто применяются для водопроводных сетей, газоснабжения, канализации.
  • Дата производства.

Типичный пример маркировки: труба ПЭ 80 SDR 17,6 – 160х9,1 техническая ГОСТ 16338.

Способы и правила укладки труб ПНД

Монтаж ПНД трубопровода для защиты кабеля допускается производить подземным, открытым способом, либо внутри помещений.

При проведении работ необходимо учитывать ряд важных моментов:

  • Монтаж можно производить при температурах не ниже -30°С.
  • При траншейном способе прокладке на глубине свыше 2 метров стоит предусмотреть защитный бетонный канал.
  • Все места стыков должны быть герметичными. Для этого можно использовать компрессионные муфты, либо специальные фитинги. Допускается использование метода стыковой сварки.

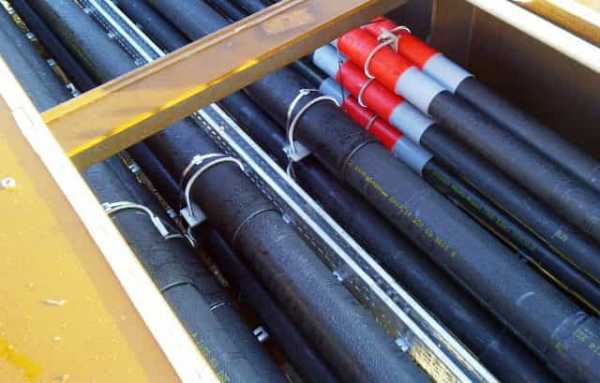

Укладка труб внутри зданий

Производится предварительная разметка трассы прокладки, после чего трубы закрепляются, и в них заводится один или несколько кабелей. Трубопровод, идущий по полу, желательно поместить в бетонную стяжку, расположенный вдоль стены или потолка – заштукатурить. В дальнейшем это позволит осуществлять любые манипуляции с проводкой без нарушения целостности поверхности.

Обратите внимание! Фиксацию на полу удобнее производить металлическими скобами, на стене и потолке – держателями с защелкой.

Укладка на улице в траншею

Здесь последовательность действий несколько иная:

  • Производится разметка будущей трассы прокладки.
  • Осуществляется выемка грунта на необходимую глубину.
  • На дно траншеи укладывается песчаная подушка толщиной 10-15 см.
  • На слой песка помещается ПНД трубопровод, всем стыкам которого обеспечена герметичность.
  • В трубопровод протягивается кабель, который должен лежать свободно, без натяжений.
  • Далее, труба укрывается слоем песка (10-20 см), оставшаяся высота заполняется грунтом.

Это важно! Чтобы впоследствии была возможность легко определять место трубопровода под землей, путь его прохождения желательно отметить сигнальной лентой или подобными приспособлениями.

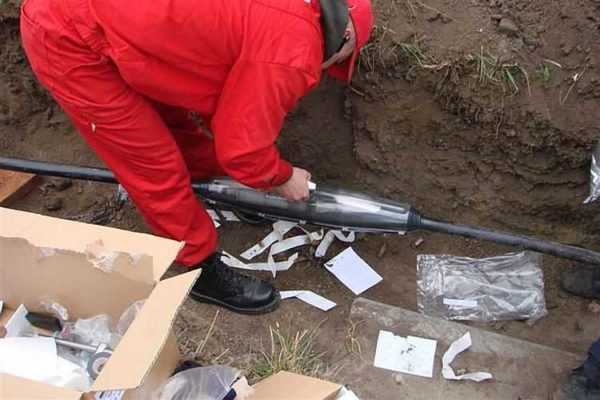

При подземном способе прокладки силового кабеля использование муфт и любых других соединительных элементов следует свести к минимуму. Даже при правильном монтаже герметичность в местах стыков будет далека от идеала. А вот в местах вывода кабеля в здание без фитингов уже не обойтись.

Бестраншейный способ укладки в земле

Осуществляется исключительно при помощи специализированной техники, способной производить горизонтальное бурение.

Пробуривается так называемая «пилотная» скважина, которая на втором этапе работы расширяется посредством специальной насадки. Часто, одновременно с бурением в скважину подается раствор, укрепляющий стенки канала и защищающий их от обрушения.

Далее, в подготовленное отверстие заводится ПНД труба с помещенным в нее кабелем. Это делается также с применением специальной аппаратуры.

Такой способ позволяет прокладывать трубы без нарушения поверхностного слоя грунта, однако, ввиду сложности и дороговизны, используется преимущественно крупными строительными и коммунальными организациями.

infotruby.ru

ПНД труба для прокладки кабеля в земле: виды, характеристики, монтаж

Прокладка коммуникационного кабеля в помещениях или земле не исключает вероятность его повреждения во время эксплуатации. В качестве защиты широко применяется труба из полиэтилена низкого давления (ПНД ). Она также используется в случаях прокладки силовых линий. Такие трубы надежно предохраняют коммуникации от механических повреждений, блуждающих токов и воздействия грунта. Выбор технологии монтажа зависит от назначения инженерной сети и ее расположения.

Полиэтиленовые трубы — одно из лучших средств для защиты кабелей при прокладке подземных электрических сетей

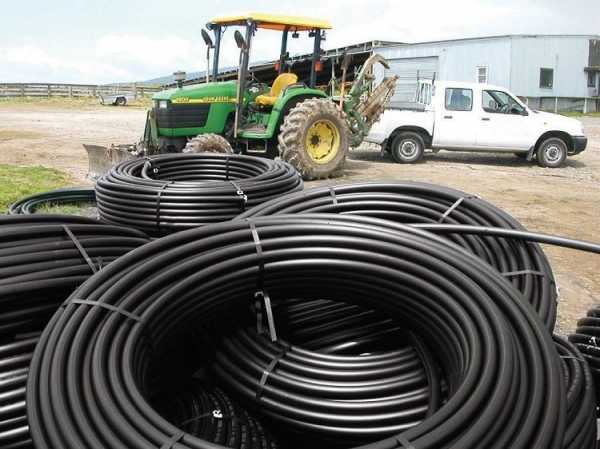

Производство ПНД труб

Основным сырьем для производства защитного гофрированного трубопровода является полиэтилен Low Density Polyethylene (LDPE) и Medium-density polyethylene (МDPE). Негорючие или трудногорючие ПНД трубы изготавливаются из смеси антипирена и полиэтилена.

В основу получения изделий положен метод экструзии. Производство выполняется на высокотехнологичном оборудовании с автоматизированным контролем качества. Оптимизация расхода сырья, минимизация количества брака и снижение цены достигается благодаря постоянному мониторингу и возможности корректировки показателей на любом этапе производства.

Технический трубопровод имеет однослойную гладкую структуру. Он обладает всеми требуемыми характеристиками по диэлектрической и механической прочности, а также химической стойкости. Поскольку такие трубы применяются не только в целях защиты кабелей, то они поставляются без установленного зонда.

Цвет изделий обычно черный. Для прокладки электропроводки внутри сооружений применяется гибкая полиэтиленовая труба.

Гибкая труба из ПНД отличается небольшим диаметром и ее удобно использовать для монтажа сети внутри помещения

Особенности ПНД изделий для прокладки в земле электрических кабелей

Для подземной прокладки кабеля используются такие типы ПНД труб:

  • легкая гофрированная;
  • тяжелая гофрированная;
  • безгалогеновая;
  • гладкостенная жесткая;
  • двустенная.

Гофрированная труба может быть армирована стальной проволокой, которая придает ей дополнительную прочность. Двустенные изделия имеют гладкую внутреннюю оболочку, которая произведена из ПВД, и гофрированную оболочку из ПНД. Такая конструкция имеет высокую кольцевую жесткость, позволяющую трубе выдерживать значительные нагрузки.

Гладкая внутренняя поверхность максимально упрощает монтаж кабеля. Кроме того, двустенные трубы имеют небольшой вес, а это облегчает их укладку в траншеи и транспортировку.

Обратите внимание! Монтажные работы могут проводиться в достаточно широком температурном диапазоне (даже в морозы).

Отрезки труб соединяют между собой посредством горячей сварки

Двухслойная гофрированная труба проявляет высокую стойкость к ультрафиолетовому излучению, агрессивным веществам. Для стыковки применяются безраструбные муфты. Срок эксплуатации не меньше 50 лет.

Виды защитных труб ПНД для кабелей

Прокладка силовых линий либо иных инженерных коммуникаций предполагает применение разных труб ПНД. Они различаются по конструктивным особенностям и техническим параметрам. Принято деление защитных изделий на электротехнические (обычно это гофрированные двустенные трубы) и технические (обычно гладкие одностенные).

Для монтажа электропроводки в кирпичной стене либо стяжке пола используется гладкая труба черного цвета.

Изделия, имеющие гофрированную поверхность, применимы для прокладки телефонных, телевизионных, компьютерных и электрических сетей, которые функционируют при напряжении переменного тока или постоянного до 1 кВ. Различают открытый, полускрытый и скрытый способы ведения кабеля. Электрические установки такого типа могут работать в условиях открытого воздуха или в помещениях.

Гофрированные ПНД трубы для прокладки в земле кабеля отличаются повышенной прочностью и эластичностью, простотой установки и способностью к восстановлению своих линейных размеров.

Тип конструкции изделия определяет выпуск изделий с зондом (протяжкой) или без зонда. Протяжка – специальное приспособление, предназначенное для введения кабеля внутрь трубы. Наличие зонда ускоряет процесс прокладки коммуникаций и силовых сетей.

Выбирая изделие, оснащенное зондом для протяжки кабеля, можно значительно облегчить размещение проводов внутри трубы

Протяжку также можно выполнить с помощью приспособления многоразового использования. Однако этот процесс отличается трудоемкостью и необходимостью наличия специального технического обеспечения. ПНД труба без протяжки может использоваться неоднократно.

Технические параметры труб

Для любого вида труб обязательным является соблюдение всех технических характеристик и требований, которые установлены в стандартах. ГОСТ 16338 определяет изготовление ПНД маркировки 286, 277, 276, 273 и 271. ГОСТ 16337 – маркировки 16803-170, 15803-020, 15303-003, 10803-020.

На изделии не должно иметь вздутий материала, трещин, а также других внешних повреждений. Расслоение стенок недопустимо.

Обратите внимание! Внутренняя поверхность труб как жестких, так и гофрированных, должна быть гладкой, а внешняя – однородной.

Сортамент технических труб ПНД приведен в таблице.

Таблица 1

SDR 9 SDR 11 SDR 13,6 SDR 17 SDR 17,6 SDR 21 SDR 26
Наружный диаметр в мм Толщина стенки в мм
16 2,0
20 2,3 2,0
25 2,8 2,3 2,0
32 3,6 3 2,4 2,0
40 4,5 3,7 3 2,4 2,0
50 5,6 4,6 3,7 3 2,4 2
63 7,1 5,8 4,7 3,8 3,6 3 2,5
75 8,4 6,8 5,6 4,5 4,3 3,6 2,9
90 10,1 8,2 6,7 5,4 5,2 4,3 3,5
110 12,3 10 8,1 6,6 6,3 5,3 4,2
125 14 11,4 9,2 7,4 7,1 6 4,8
140 15,7 12,7 10,3 8,3 8,0 6,7 5,4
160 17,9 14,6 11,8 9,5 9,1 7,7 6,2
180 20,1 16,4 13,3 10,7 10,2 8,6 6,9
200 22,4 18,2 14,7 11,9 11,4 9,6 7,7
225 25,2 20,5 16,6 13,4 12,8 10,8 8,6
250 27,9 22,7 18,4 14,8 14,2 11,9 9,6



Такие изделия имеют высокий уровень износостойкости. Они отличаются пределом прочности при разрыве, составляющем 20-38 МПа и коэффициентом линейного расширения равном 140 Па.

Если прокладка электросети осуществляется очень глубоко под землей, лучше выбрать для этого тяжелые ПНД трубы

Номинальное давление легких электротехнических труб – 0,25 МПа, среднелегких – 0,4 МПа, средних – 0,6 МПа, тяжелых – 1 МПа. Нестандартные трубы производятся с номинальным давлением, требуемым заказчиком.

Преимущества использования ПНД труб

Полиэтиленовые трубы для кабельной прокладки стоят значительно дешевле защитных конструкций из металла. Допускается также использование изделий, изготовленных из вторичного сырья. Технические трубы ПНД в своей основе имеют производственные отходы, смешанные с полиэтиленовыми добавками различного типа. Такая технология некоторым образом меняет действующие характеристики, а также цветность готовой продукции, однако, позволяет сократить расходы и стоимость.

ПНД трубы для прокладки кабелей в помещениях или земле отличаются длительным сроком эксплуатации, который составляет 50 лет при нормальных условиях. Соединение отрезков изделий малого диаметра не требует применения аппаратов для сварки. Благодаря хорошим электроизоляционным свойствам ПНД труб нет необходимости в их заземлении.

Они значительно легче металлических аналогов и не подвергаются разрушению под действием коррозии и агрессивной среды. Труба ПНД для прокладки кабеля в земле или помещениях выдерживает температурные перепады от -25 до +70 °С с сохранением своих параметров. Эти изделия также не аккумулируют на поверхности конденсат и не выделяют вредных веществ.

Полиэтилен — сравнительно дешевое сырье, поэтому трубы из него более доступны, чем металлические

Поскольку трубы (особенно малого диаметра) поддаются изгибу, прокладка кабеля в земле возможна по любой траектории без использования соединительных элементов. Однако, слишком сильно сгибать ПНД изделие нельзя.  При возникновении короткого замыкания изделия препятствуют горению.

Маркировка изделий из полиэтилена

Маркировка труб – один из методов контроля соответствия качества изделия и его рабочих характеристик данным, которые приведены в документации. На трубу из полиэтилена должен быть нанесен знак качества. Он показывает, что выполнены все требования стандартов. Кроме того, указывается товарный знак либо полное наименование производителя.

На трубу наносится код и номер национального или международного стандарта, по которому она изготовлена. Далее приводятся данные о материале изделия. Маркировку труб из ПЭ 63; ПЭ 80 и ПЭ 100 проводят как MRS 6,3; 8 и 10.

Обратите внимание! Обязательными параметрами маркировки являются минимальная толщина стенок и размер наружного диаметра. Также на трубе указывается номинальное давление, которое выражается в барах. Номинальным называется такое давление среды, которое способно выдержать изделие при +20 °С длительной работы.

В маркировке может отдельно указываться возможность использования трубы для газа и трубы, предназначенные для переноса питьевой воды. Отдельно приводится номер партии и дата выпуска изделия.

Согласно стандартам труба может относиться к одному из шести классов: тяжелая (Т), среднетяжелая (СТ), среднеоблегченная (ОС), средняя (С), среднелегкая (СЛ), легкая (Л).

На каждую трубу наносится маркировка, которая указывает назначение изделия и прочие важные его параметры

Основы выбора ПНД труб

Выбор гофрированной ПНД трубы зависит от количества и размера проводов, которые используются для электропроводки. Необходимые данные приведены в таблице.

Таблица 2

Площадь поперечного сечения кабеля (мм2) Диаметр трубы (мм) Количество проводов (шт.)
95 и больше 63/63 3/2
70 63/50/63 3/2/4
50 50/50/63/63 3/2/5/4
35 50/40/63/50 3/2/5/4
25 40/32/50/50 3/2/5/4
16 32/32/40/40 3/2/5/4
10 32/25/40/32 3/2/5/4
6 25/20/32/32 3/2/5/4
4 20/20/25/25 3/2/5/4
2,5 16/16/25/20 3/2/5/4
1,5 16/16/20/20 3/2/5/4



Наиболее востребованные типоразмеры гофрированных ПНД труб сведены в таблицу.

Таблица 3

Внешний диаметр, приведенный в мм Внутренний диаметр, приведенный в мм Длина в бухте (м)
63 50,6 15
50 39,6 15
40 31,2 15
32 24,3 25
25 18,3 50
20 14,1 100
16 10,7 100



Разные производители выпускают ПНД трубы, диаметр которых меняется в пределах 16-225 мм (некоторые даже 250 мм). Стенки изделий бывают тонкие, средине и толстые. Если сечение трубы невелико (до 9 см), то она поставляется в бухтах с общей длиной 200 либо 100 метров. Изделия с другим сечением выпускаются в отрезках длиной 12 м.

Трубы диаметром больше 9 см поставляются отрезками длиной 12 м и для их перевозки понадобится транспорт

Основной критерий оценки геометрии ПНД труб – показатель SDR. Он представляет собой частное от деления внешнего диаметра и толщины стенки. Чем ниже значение этого показателя, тем выше параметры прочности имеет труба.

Технические ПНД трубы могут применяться не только при прокладке силовых линий, но и в сантехнике, безнапорной канализации, а также для защиты металлических трубопроводов.

Тонкости прокладки технических труб

В зависимости от вида трубы прокладка кабелей может осуществляться наземно, подземно и в помещениях. При последнем варианте защитная конструкция помещается в бетонные, кирпичные или гипсокартонные стены. Выполнение работ требует учета некоторых нюансов, среди которых выделяют такие:

  1. Допускается работа ПНД труб при температурах до -30 °С.
  2. При канальной траншейной прокладке, глубина залегания которой больше 2 метров, необходимо предусмотреть слой защиты — бетонный канал толщиной 80-100 мм.
  3. Горизонтально расположенные изделия допускается бетонировать в фундаментную конструкцию.
  4. Важно обеспечить при монтаже герметичность точек соединения.
  5. Если эксплуатация трубы предполагает возможное образование конденсата, то обязательной является установка протяжной трубки для его сбора.

Герметичность соединений обеспечивает защищенность кабеля от попадания влаги, масла, пыли и других загрязнений внутрь трубы. Места стыковок должны быть надежно уплотнены.

Обратите внимание! Наиболее герметичными методами соединения считаются использование компрессионных муфт и стыковая сварка.

Благодаря использованию фитингов ПНД можно без труда создать трубопровод, имеющий любую конфигурацию. Во время монтажа нет необходимости в устройстве катодной защиты.

При укладке на небольшую глубину трубы не требуют дополнительной защиты в виде бетонного канала

Прокладка электрического кабеля в конструкциях

Действующие нормы не запрещают использование гладких или гофрированных ПНД изделий для монтажа скрытой проводки. Прокладку кабеля в ПНД трубах в помещении выполняют в такой последовательности:

  • намечается расположение кабеля;
  • фиксируется труба;
  • выполняется протяжка кабеля;
  • конструкция на полу заливается бетонной стяжкой, в потолке либо стене заделывается штукатуркой или иными материалами.

Крепление к полу может осуществляться с помощью скоб из металла, а к стенам либо потолку – специальными держателями, имеющими защелку. При протяжке кабеля необходимо обеспечить его свободное расположение без натяжения.

Использование ПНД труб позволяет выполнять ремонтные работы, а также перетяжку проводов без повреждений поверхностей стен и потолков. Кроме того, значительно сокращается протяженность электропроводки.

Если коммуникации монтируются внутри помещений, то возможно применение разных соединительных элементов для фиксации отдельно взятых участков защитного трубопровода: муфт, отводов и др. Однако, зачастую для осуществления перехода со стены на пол или в точках вхождения труб в плиту используются гофрированные изделия. Поскольку требуемый угол изгиба равен 90°, то возможна деформация и смятие гладкой ПНД трубы.

Если стены или потолок выполнены из горючих материалов, то в такой трубе по ним можно проложить только слаботочную сеть

Прокладка кабелей в ПНД трубах в земле

Технология прокладки ПНД трубы в земле востребована при ведении коммуникаций в частный дом или на дачном участке. Перед началом работ необходим осмотр кабеля на предмет целостности его оболочки. Процесс прокладки в земле выглядит следующим образом:

  • выполняется разметка и выкапывается траншея нужной глубины;
  • в нее помещается ПНД труба (с протяжкой или без) подходящего диаметра;
  • протягивается и укладывается без натяжения кабель;
  • труба засыпается 10-тисантиметровым слоем песка, а потом грунтом около 15 см.

Для обнаружения места расположения кабеля над ним можно уложить сигнальную ленту.

Обратите внимание! Применяя ПНД изделия для прокладки силовых линий в земле, желательно исключить использование соединительных элементов и муфт, поскольку это может нарушить герметизацию.

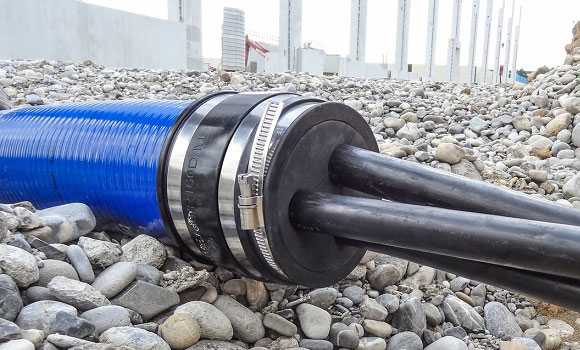

При выводе кабелей в строение необходимы фитинги.

На прямолинейных отрезках прокладки кабеля в земле необходимо применять цельные отрезки сечением не меньше 4 мм. Для затягивания электропроводки в трубу на больших расстояниях берется металлическая проволока либо специальная протяжка из капрона.

При траншейной прокладке кабеля в подготовленную канаву укладывают сигнальную ленту для обозначения элекросети

Бестраншейная технология прокладки кабеля в земле

Бестраншейная технология прокладки коммуникаций в земле используется при их расположении в труднодоступных местах. Она требует привлечения специальной техники и оснащения. При этом в земле выполняется горизонтальное бурение. Оно позволяет прокладывать коммуникации без особого нарушения верхнего слоя грунта.

Для проведения работ предварительно получается разрешение и изучается состав почвы. Прокладка кабеля в ПНД трубе происходит поэтапно:

  • выполняется бурение пилотной скважины;
  • скважина расширяется;
  • устанавливается ПНД труба с кабелем внутри.

Во время бурения пилотной скважины выполняется прокол грунта буровой головкой, имеющей встроенное излучение и скос в передней ее части. При ее прохождении в земле через отверстия подается раствор, который заполняет скважину. Он охлаждает инструмент и снижает риск обвалов.

Расширение скважины производится триммером, заменяющим буровую головку. Затягивание ПНД труб в скважину выполняется с помощью буровой установки.

Наиболее существенным недостатком подобной технологии является ее сложность. По этой причине такие работы выполняются специализированными организациями, имеющими необходимое оборудование.

Особенности укладки ПНД труб зависят от расположения кабеля, а также условий его использования. Защитные изделия из полиэтилена низкого давления отлично подходят для подземного ведения силовых линий. Высокие показатели качества и устойчивости к внешним воздействиям определяют их все большую популярность в сравнении с аналогами из других материалов.

trubamaster.ru

Прокладка кабеля в земле: способы, глубина, нормы

Провести кабель по участку можно под землей. Это более трудозатратный процесс, но более надежный в плане сохранности — меньше шансов, что его кто-то позаимствует. Особенно актуален данный момент на дачных и садовых участках. Но прокладка кабеля в земле производится согласно определенных правил, прописанных в ПУЭ. Эти нормы и пояснения к ним и изложены дальше.

Какие кабели использовать

Содержание статьи

Если говорить о ГОСТе, то в нем сказано, что в землю необходимо укладывать бронированные кабели, покрытые сверху гидроизоляционным слоем. То есть, подземный ввод в дом от столба, при достаточно большой выделенной мощности желательно делать бронированным кабелем. Это АВБбШв (бронированный с алюминиевыми жилами и броней из двух стальных оцинкованных полос, поверх покрытых защитным слоем) или  ВБбШв (тот же, но с медными жилами), ПвБШв — тоже бронированный, но с изоляцией из сшитого полиэтилена и теми же стальными лентами в качестве брони. Подойдут ААШп, ААШв, ААБ2л, ААП2лШв, АСШл и проч. Эти виды кабельной продукции используются на землях с нормальной кислотностью.

Не предназначенные для подземной укладки кабели лучше не использовать

Прокладка кабеля в земле с повышенной химической активностью — солончаки, болота, большое количество строительного мусора, шлака — требует наличия свинцовой брони или алюминиевой оболочки. В этом случае можно использовать ААБл, ААШв, ААБ2л, АСБ, ААПл, АСПл, ААП2л, ААШп, АВБбШв, АВБбШп, АПвБбШв и другие.

Если же подключить надо небольшую дачу, в которой электроприборов всего ничего, баню, сарай или другие хозпостройки (свинарник, курятник и т.п.), использовать можно обычный кабель в ПВХ оболочке, так как он достаточно прочный и точно герметичный. Для разводки освещения на участке часто используют NYM, СИП, на несколько лет хватает ВВГ. Но эта продукция не предназначена для укладки под землей и они быстро выходят из строя.

Более серьезные кабели стоят, конечно, дороже, но служат они намного дольше. Если принять во внимание трудоемкость работ по их укладке, целесообразнее использовать специальные кабели, а это ААШв, ААШп, ААП2л, АВВГ,  ААБл, АПсВГ, АСБ,  ААПл, АПвВГ, АПВГ, АСПл и т.д.

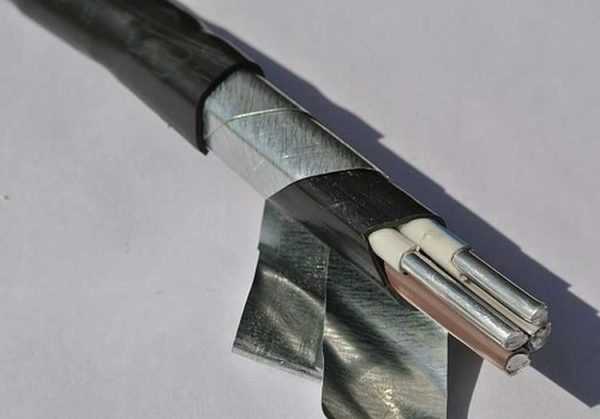

Бронированный кабель имеет три оболочки, обычный — одну

В регионах Крайнего Севера для подземной прокладки используют специальную продукцию с повышенной стойкостью к морозам —  ПвКШп.

Основные правила и технология

Сначала необходимо разработать трассу прокладки кабеля. Понятное дело, что при прокладке по прямой его потребуется меньшее количество. Но, к сожалению, это далеко не всегда возможно. При прокладке трассы желательно избегать:

  • Прохождения вблизи больших деревьев. Желательно прокладывать трассу на расстоянии не менее метра от крупных деревьев. Если дерево стоит прямо на трассе, его желательно обойти по дуге или близкой к ней траектории. В принцип Оптимальное расстояние — 1,5 м. Если такая дуга не вписывается в участок, можно выкопать с двух сторон от дерева небольшие траншеи, загнать в грунт между ними металлическую трубу, а кабель протянуть в нее.

    Если есть больше растения, их надо обходить

  • Очень желательно обходить места с повышенной нагрузкой: парковочные площадки, места для подъезда ассенизационной машины, пешеходные дорожки и т.д.  Такие зоны можно обойти по периметру.
  • Если места с повышенной нагрузкой обойти не удается, используют футляры для улучшения защиты. Нужны футляры и при пересечении с водоотводящими лотками, в местах пересечения трасс водопровода, газопровода и других коммуникаций. Если есть где-то участки трассы с глубиной канавы менее 50 см или в  местах, где не удалось убрать твердые предметы (старый фундамент, большие камни и т.п.) — везде стоит уложить защитный футляр.
  • Если трасса подземной прокладки кабеля проходит вдоль фундамента, от него она должна находиться на расстоянии не менее 60 см. Прокладка кабеля в земле ближе к фундаменту запрещена — подвижки грунта или здания могут повредить линию электропитания.
  • Желательно избегать пересечения с другими кабелями. При невозможности обойти пересечение, оба кабеля должны быть в футляре. Они должны выступать за пределы пересечения не менее чем на 1 метр в обе стороны, а кабели находится на расстоянии не менее 15 см один выше другого.

Если не удалось избежать всех сложных мест — нестрашно. В этих зонах можно уложить кабель не в землю, а в гофротрубу, трубу ПНД или в металлическую. Их и называют футлярами. При использовании нескольких кусков металлических труб подряд, их необходимо сваривать. Это делают, чтобы в местах соединения они не повредили оболочку.

Порядок и технология укладки кабеля в землю

По намеченной трассе копают траншею. Глубина ее — 70-80 см, ширина при прокладке одного кабеля — 20-30 см, при укладке двух и более, расстояние между нитками, уложенными на дне траншеи, должно быть не менее 10 см. Вот по этим критериям и определяйтесь. После того как траншея выкопана необходимо:

  • Удалить все твердые и острые предметы, корни, камни и т.д. Они могут повредить изоляцию и могут стать причиной выхода линии из строя.
  • Выровнять дно и немного его утрамбовать. В уровень выводить не требуется, но резких перепадов быть не должно.
  • Насыпать слой песка в 10 см, разровнять его. Песок можно использовать дешевый, карьерный, но его необходимо просеивать — чтобы не попали посторонние предметы — камни, куски стекла и т.п. Песок тоже утрамбовать. Можно просто примять ногами. Явных горбов и впадин быть не должно.
  • Проверить целостность изоляции, если где-то есть повреждения, отремонтировать. На кабель предварительно надевают футляры (куски труб), перетаскивают их в места повышенной нагрузки.
  • Дальше и начинается собственно прокладка кабеля в земле — его укладывают в траншею с песком. Натягивать его нельзя — должен лежать легкими волнами. В нужных местах трассы размещают футляры.

    Волны позволят линии не порваться при морозном пучении или при других подвижках грунтов

  • Уложенный кабель желательно проверить — при укладке могут быть повреждения. Если есть мегометр — отлично, проверяете с его помощью целостность оболочки. Если такого прибора нет, можно прозвонить жилы на обрыв обычным мультиметром или тестером. Также необходимо проверить их на «землю». Если где-то «землит» — повредили изоляцию. Необходимо искать повреждение и устранять его.
  • Если все параметры в норме, зарисовываете план прохождения трассы, желательно в масштабе, с привязкой к ориентирам. Проставляете расстояния от надежных объектов до трассы (от угла дома, края участка и т.п.). Прокладка кабеля в земле неудобна еще тем, что при необходимости ремонта сложно получить доступ. При наличии плана с размерами все будет значительно проще.
  • После этого засыпаете уложенный кабель песком. Его тоже просеивают и слой насыпают — около 10 см, уплотняют. Сильно трамбовать не надо, можно уплотнить ногами.
  • Далее засыпают слой в 15-20 см ранее вынутой земли. При засыпке удаляйте камни и другие посторонние предметы. Слой тоже разравнивают, уплотняют.
  • Укладывают сигнальную ленту. Это яркая полимерная лента с надписью «осторожно кабель!». При земельных работах она может спасти уложенную под землей электропроводку от повреждения.

    Сигнальная лента предупредит при возможных земельных работах

  • После продолжают засыпку канавы грунтом, насыпая немного выше уровня земли, так как через некоторое время порода уплотнится и осядет.

И последний этап — проверка электрических параметров перед подключением к нагрузке. На этом прокладка кабеля в земле завершена. Еще раз весь порядок работ можно посмотреть в видео.

Нюансы и особенности

Прокладка кабеля в земле — трудозатратный процесс. Чего только стоит выкопать траншею, да и потом таскать кабель тоже нелегко. Закапывать немного легче, но тоже не самое приятное занятие. Если через пару лет изоляция прохудится, придется все повторять снова, что мало кого обрадует. Понятное дело — лучше сделать все один раз и более надежно. Дело в том, что укладывать кабель в траншею можно без защитной оболочки. Это не будет противоречить нормативу. И если вы уложите бронированный качественный кабель, служить он будет долго.

Для большей надежности желательно кабель уложить в двустенную специальную гофру или асбоцементные трубы

Но если вы кладете обычный ВВГ или NYM, для большей надежности, лучше укладывать его в двустенном гофрошланге ДКС на всем протяжении. В нужных местах дополнительно надеваете футляры из более жестких труб или тот же ДКС но большего диаметра. Часто также используют асбоцементные или пластиковые толстостенные трубы. При такой прокладке кабеля в земле риск его преждевременного выхода из строя намного ниже — большая часть нагрузок приходится на трубы, а не на защитную оболочку и токопроводящие жилы.

У прокладки кабеля в земле в пластиковых или асбоцементных трубах, гофрошланге есть еще один плюс: велика вероятность того, что при необходимости, его заменить можно просто затянув его на место старого. Новый привязывают к старому, старый вытягивают, на его место «заползает» новый. Но это возможно далеко не всегда: со временем и труба и гофрошланг могут разрушится  — воздействие льда, нагрузок от грунта способствуют разрушению защитных оболочек.

Так может выглядеть кабель, не предназначенный для укладки в землю, через несколько лет

Из всего этого следует, что хоть нормативам не противоречит укладка кабелей в бумажной изоляции, лучше использовать изоляцию пластиковую — ПВХ или сшитый полиэтилен. Бумага, пусть и со специальными пропитками, разрушается намного быстрее полимеров, что приближает срок замены. Прокладка кабеля в земле все-таки требует значительных усилий и трудозатрат, так что лучше укладывать более долговечные материалы.

Как соединять два куска

Более надежна прокладка кабеля в земле целыми кусками — без соединений. Если один кусок нужной длины найти не удалось, для соединения выводите обе части на поверхность, поставьте герметичную монтажную коробку и в ней соединяйте проводники. Делать муфты без опыта и спецоборудования, закапывать их под землю не стоит — они быстро выйдут из строя,придется раскапывать, переделывать. А обслуживаемое соединение всегда удобно — можно если надо перезаделать контакты.

Так выглядит нормально сделанная муфта

Как ввести в дом

При вводе в дом, баню, хозпостройку, прохождение кабеля под фундаментом недопустимо. Даже если это мелкозаглубленный ленточный фундамент. Вообще, при заливкеленты, для ввода кабеля в дом, в нее замуровывают закладные. Это отрезок трубы, который на несколько сантиметров выступает за фундамент. В него просовывается кабель.

Сечение этой закладной должно быть больше в 4 раза сечения кабеля. А чтобы в оставшийся зазор не лезла живность, после укладки закладную герметизируют. Для герметизации можно воспользоваться старым дедовским методом — ветошью, намоченной в цементном молочке, или залить все монтажной пеной.

Ввод подземного силового кабеля через фундамент

Если при строительстве закладную не сделали, придется в фундаменте сверлить отверстие, вставлять и заделывать трубу. Далее вся технология такая же.

Если не предусмотрели закладную в стене или фундаменте, сверлят отверстие
В сделанное отверстие вставляют трубу, ее запенивают, в нее продевают кабель

Еще один вариант: в металлической трубе поднять кабель на некоторую высоту вдоль стены дома. Подымают обычно до той отметки, где висит вводный шкаф. На этой высоте установить закладную в стене (та же металлическая труба с теми же параметрами и правилами) и через нее завести кабель в дом. Этот способ подходит, если фундамент у вас — монолитная плита или просто не хочется нарушать монолитность ленты.

Как вводить подземный кабель в дом через стену

При использовании бронированного кабеля его броню надо заземлить. Для этого к броне приваривают/припаивать провод в оболочке, его заводят на «ноль» в щитке. Если этого не сделать, при пробое фазы, она, скорее, всего, окажется на броне. Если к броне кто-то прикоснется, в лучшем случае получит электротравму, в худшем возможен летальный исход. Если же защитная металлическая оболочка заземлена (вернее, занулена), пробой вызовет срабатывание автомата, который отключит электропитание до выявления и устранения причин.

Если кабелей несколько

Если укладывается под землю одновременно несколько кабелей, расстояние между ними должно быть не менее 10 см. Если укладывать решили в трубах иди гофрошланге, для каждого — отдельный.

Если кабелей несколько, их укладывают каждый в свою оболочку или располагают просто параллельно на расстоянии 10-15 см один от другого

Как затянуть в гофру или трубу

Есть два типа гофры для подземной укладки кабеля — с зондом и без. Проще брать с зондом. Это тонкая проволока, к которой привязывают проводку чтобы затянуть внутрь. Проволоку вытягивают, на ее место затягивается кабель. Все просто.

Прокладка кабеля в земле: гофрированная ПНД труба с зондом для более легкой протяжки

Если труба или гофра без зонда, могут возникнуть проблемы. Если кабель достаточно жесткий, его вполне можно просто заправить внутрь. Обычно это несложно, но занять может достаточно много времени.

С мягким проводником такой фокус не пройдет — он будет скручиваться и цепляться за стенки. Но и в этом случае тоже есть выход. Сначала в трубу заправляют бечевку или тонкую веревку. К ней привязывают кабель и затягивают его внутрь.

Как заправить бечевку? При помощи пылесоса. Один край бечевки хорошо фиксируете, остальное в развернутом виде, но без комков и петель укладываете в трубу. С другой стороны подключаете пылесос, закрываете второе входное отверстие. За счет создания разреженной атмосферы бечевка вылетает с другой стороны.

Прокладка кабеля под дорогой

Если трасса расположена так, что проводить ее надо под дорогой, придется брать разрешение в организации, на чьем балансе находится эта дорога. Этот пункт обязателен в населенных пунктах, так как под дорогой могут находится другие коммуникации и самовольными работами их можно повредить. Если же речь идет о даче и дачном поселке, то согласовывать надо с администрацией поселка.

Прокол под дорогой делают при помощи специального оборудования

Правила прокладки кабеля под дорогой не меняются — глубина траншеи 70-80 см, песчаная подушка и засыпка, желательна прокладка в асбоцементной трубе или двустенной гофре ДКС. В общем, отличий нет, все нормы и правила такие же.

Сложности могут возникнуть при необходимости прокладки кабеля под асфальтом. Если это солидная трасса, разрушать покрытие вам вряд ли позволят, а если позволят, то восстановление асфальта — дорогое удовольствие. В этом случае тоже есть выход — есть специальное оборудование при помощи которого делают прокол под дорогой. Услуга тоже недешевая, но стоит намного меньше затрат на восстановление асфальта.

stroychik.ru

Труба для защиты кабеля в земле. Как выбрать гофру для прокладки кабеля в земле

Понятие «дача» зачастую подразумевает наличие не только основного жилого здания, а и нескольких дополнительных хозяйственных объектов.

Гараж, летняя кухня, беседка, сауна — эти постройки необходимы в хозяйстве и должны бесперебойно снабжаться электричеством.

Тонкости подземной разводки на дачном участке. Как выбрать гофру для кабеля

Один из способов прокладки электрического кабеля по дачному участку — подземный. Этот вариант основательный, надежный, эстетичный (провода не портят внешний вид дворика). Однако требует четкого соблюдения технологии и инструкций. Обязательный пункт — покупка гофры для кабеля, специальной защитной оболочки.

Безусловно, с особенным вниманием нужно отнестись к выбору подходящего для прокладывания в земле кабеля — тут не обойтись без консультации с электриком. Но не менее важно выбрать защиту, в которую он (кабель) будет «упакован» при закладывании на глубину, чтобы обеспечить его целостность и функциональность на весь период эксплуатации.

Главное, что нужно знать: подземная разводка требует использования специальной гофры ПНД. «ПНД» — сокращенное название основного материала такой трубы, — полиэтилена низкого давления. Такая гофротруба отличается повышенной прочностью и имеет ряд специфических характеристик. Сам процесс прокладки — другая история, а ниже мы поделимся добытыми у электрика советами по выбору.

Главные отличия гофры для подземной прокладки кабеля от обычной

Двустенная конструкция: внешняя оболочка гофрированная, что гарантирует высокую прочность труб, а внутренняя стенка гладкая (так обеспечивается легкая протяжка кабеля по всей длине).

    Стойкость к ударным нагрузкам и вибрации и одновременно пластичность в работе. Это позволяет использовать ПНД-гофру как для прокладки кабеля на открытых участках, так и в грунте или бетонной стяжке.

    Широкий диапазон рабочих температур, которые гофра выдерживает без разрушительных для себя последствий (от -40 до +90°С).

    Двустенная гофротруба в бухтах укомплектована специальной протяжкой (зондом) — для удобства продевания кабеля вдоль длинных участков. Бухты встречаются длиной 20, 50 и 100 метров (больший метраж для разводки на частных объектах требуется редко).

    Визуально гофротруба, пригодная к по

assz.ru

Гофрированная труба для прокладки кабеля:виды,размеры,монтаж,свойства

Виды и основные свойства трубопровода

Существуют патрубки из ПВХ, ПНД и ПВД.Труба гофрированная ПНД для кабеля изготавливается из полиэтилена низкого давления. Патрубок из ПВД – это конструкция из полиэтилена высокого давления, который уязвим к влиянию газов и чувствителен к окислениям. Гофрированная ПНД труба для кабеля характеризуется высокой химической стойкостью,  но при этом имеет низкое сопротивление механическим повреждением, а также имеет высокую водонепроницаемость. Используется для монтажа электропроводки и прокладки кабелей в грунт. Прокладка гофрированной трубы в грунте из пнд возможна только при использовании гладких одностенных патрубков черного цвета. Трубопровод кладется в кирпичную кладку или же в бетонный раствор. Дополнительно используются переходники для канализационных труб.

Патрубок из ПВХ для электропроводки и прокладки кабелей изготавливаются из негорючего поливинилхлорида. Им характерна высокая механическая стойкость, жесткость, а также небольшой коэффициент линейного расширения. В основном протягиваются в бетонных стенах. Уберегают кабель от механических повреждений, обеспечивая ему дополнительную изоляцию. Не конденсируют влагу и не выделяют токсичные вещества.



Также существует труба гофрированная металлическая для кабеля. Так как она сделана из металла, которому характерна повышенная жесткость, то ее протяженность на участках малого диаметра не очень большая. Она не растягивается в отличие от конструкций из ПНД, ПВД и ПВХ. Но при этом имеет самую высокую гибкость.

Бывают одностенные и двустенные конструкции, двустенные отличаются большей прочностью.

Устройство,принцип работы,монтаж септика Росток можно найти на этой странице

Устройство,принцип работы,монтаж септика Дека можно найти на здесь

Устройство,принцип работы,монтаж септика Тополь можно найти на этой странице

vivoz-gbo.ru
