Виды гофр для электрических кабелей

При проведении электропроводки внутри помещения или снаружи используется такое приспособление, как гофра. Она обеспечивает защиту проводов от внешнего воздействия и исключает их деформацию.

Краткое содержимое статьи:

Когда можно использовать

Существует множество причин, по которым электрические провода целесообразно прятать в гофрорукав:

Если возникает необходимость монтажа кабеля в стенах из горючих материалов или под отделкой, склонной к возгоранию, необходимо брать гофру с оболочкой негорючего типа.

Когда электропроводка закрывается отделочным материалом, то существует риск в последующем повредить кабель, например при сверлении отверстий. Гофра с твердой оболочкой снижает вероятность повреждения.

В случае монтажа кабеля под полом или в стяжке обеспечивается защита от сдавливания или повреждения с сохранением возможности оперативной замены.

Для наружного проведения проводки применяется уличная гофра для кабеля.

У нее должна быть повышенная защита от повреждений и воздействия погодных факторов.

Если прокладка идет открытая, то следует обращать внимание на термостойкость и неподверженность влиянию солнечных лучей. Воздушный монтаж предполагает применение армированного изделия. При проведении работ на участке подземной укладки задействуется водонепроницаемая жесткая гофра.

Разновидности по конструктивным особенностям

Гофрированные трубы могут иметь различные виды конструктивного исполнения:

  • однослойная оболочка – внутренняя поверхность отделяется от наружной только общей стенкой;
  • двухслойная оболочка – существует специальный внутренний слой в виде стандартной полимерной трубы гладкой формы.

Особенности исполнения

Гофра для прокладки кабеля различается по прочностным характеристикам:

  • Легкая тонкостенная с самым высоким параметром гибкости. Благодаря своим качествам, материал эффективно применяется при монтажных работах под обшивкой.
    По этой же причине выдерживаемая механическая нагрузка незначительна.
  • Средняя гофра с утолщенной оболочкой – задействуется для проводки в стене. Возможна укладка и в стяжке.
  • Тяжелая с толстой оболочкой, вследствие чего гибкость существенно снижена. Рекомендована для укладки в стяжку. Возможно применения для подземного размещения. Чтобы предотвратить повреждения на участках с поворотами, целесообразно ставить уголки или муфты с большим минимальным радиусом изгиба. Этот материал влагоустойчивый, защищает кабель от пыли.
  • Армированная — пластиковое покрытие крепится на спиралеобразный каркас из стальной проволоки. Оптимально применять в случае размещения под грунт или для воздушного крепления.

В продаже встречаются модели с протяжкой и без. Данное приспособление представляет собой специальный трос с маленьким диаметром, который находится внутри гофрорукава и используется для облегчения заведения кабеля в трубку.

Провод привязывается к краю троса, а затем его вытягивают за другой конец. В результате кабель оказывается внутри рукава. Отсутствие протяжки затрудняет этот процесс, особенно если длина провода большая.

Используемый материал

Для прокладки электрокабеля используется пластиковая гофра для кабеля и металлическая. Выбор варианта зависит от планируемого спектра работ и их характеристик:

Полипропилен – отличается самозатуханием, противодействием горению. Поскольку уровень водостойкости высок, то допускается задействование в наружных работах и при монтаже в помещениях с высокими показателями влажности. Изготавливается рукав из ППР в синем цвете.

Поливинилхлорид – самозатухающий материал. Поскольку уровень водостойкости материала из ПВХ невысок, то рекомендуется применять серые трубы только в сухих помещениях.

Полиэтилен низкого давления – обладает химической устойчивостью и влагостойкостью, однако горюч. ПНД-рукава могут быть оранжевыми или черными. Применяется при укладке в стяжку, в штробах, когда стены негорючие, в ходе открытого наружного монтажа.

Металлические. Для изготовления применяется сталь нержавеющего или оцинкованного типа. Характеризуется негорючестью, химической стойкостью, устойчивостью к повреждениям. Применяется на объектах с высоким риском возгорания, при наружном монтаже.

Размерные параметры

Диаметр рукавов варьируется в пределах 16-65 мм. При покупке следует учитывать внутренний и наружный диаметр. Если внутрь заводится несколько проводов, то просвет в трубе должен быть более 1/2 радиуса.

Размеры гофры для кабеля подбирается в зависимости от того, с какой целью укладывается кабель:

  • к точкам освещения – 16 мм;
  • к розетке или выключателю – от 20 мм;
  • от центральной распредкоробки или щитка – от 25 мм;
  • подключение электрощитков – от 32 мм;
  • монтаж сквозь перекрытие – от 40 мм;
  • слаботочная проводка – от 25 мм.

Внутренний диаметр гофрорукава определяется путем двукратного увеличения суммы сечений кабелей, что упростит монтаж и исключит перегрев проводки.

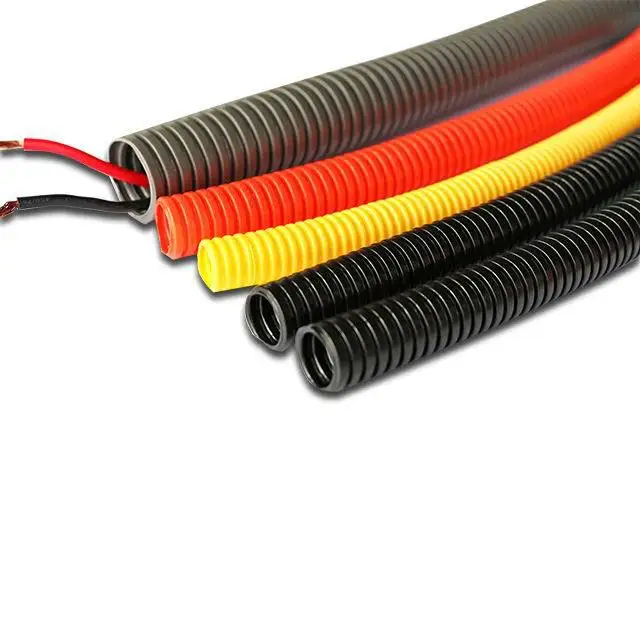

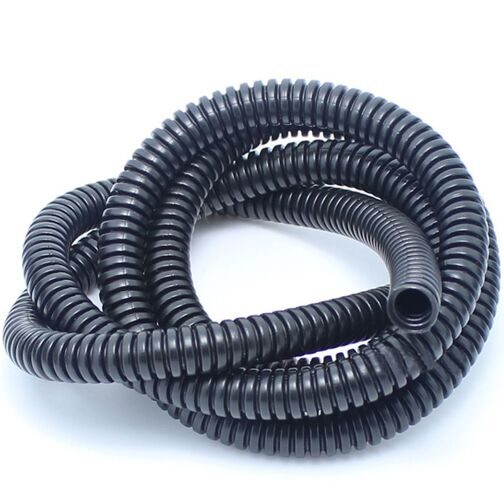

Фото гофр для электрических кабелей

Вам понравилась статья? Поделитесь 😉



Гофра для кабеля в категории «Электрооборудование»

Гофра для кабеля d16 серая с протяжкой (не горючая)

Доставка по Украине

500 грн/бухта

Купить

Онлайн-магазин «ЭлектроТепло»

Гофра для кабеля d16 чёрная с протяжкой

Доставка по Украине

400 грн/бухта

Купить

Онлайн-магазин «ЭлектроТепло»

Гофра кабеля A6399980002 для Mercedes Vito/ Viano W639

Доставка по Украине

615 грн

Купить

Auto Frank

Клипса для гофры и трубы (d16)

Доставка по Украине

37. 41 грн/упаковка

Купить

ЧП Бигун

Гофрорукав ПВХ для прокладки кабеля (Фаберпласт) диаметром от 6 до 240

Доставка из г. Днепр

от 6.50 грн

Купить

ТОВ «ЕЛЕКТРОЛОГІСТИК»

Крепёж ёлочка для круглого кабеля и гофры max d:16mm

На складе в г. Харьков

Доставка по Украине

25.50 грн/упаковка

Купить

Интернет магазин «UD-EL»

Гибкий кабель-канал полузакрытый 18х25, кабелеукладчик с секциями для крепления на каждый метр

На складе в г. Ровно

Доставка по Украине

322 грн/м

Купить

CNCPROM

Гибкий кабель-канал открытый 25х75, кабелеукладчик с секциями для крепления на каждый метр

На складе в г. Ровно

Доставка по Украине

804 грн/м

Купить

CNCPROM

Гибкий кабель-канал открытый 35х50, кабелеукладчик с секциями для крепления на каждый метр

На складе в г. Ровно

Доставка по Украине

965 грн/м

Купить

CNCPROM

Гибкий кабель-канал открытый 35х75, кабелеукладчик с секциями для крепления на каждый метр

На складе в г. Ровно

Доставка по Украине

1 126 грн/м

Купить

CNCPROM

Гибкий кабель-канал открытый 45х75, кабелеукладчик с секциями для крепления на каждый метр

На складе в г. Ровно

Доставка по Украине

1 206 грн/м

Купить

CNCPROM

Гофра черная D20

На складе в г. Харьков

Доставка по Украине

8 грн/м

7.20 грн/м

Купить

Electro-Kabel

Гибкий переход Электрон ПМ-1 (черный)

На складе в г. Киев

Доставка по Украине

Цену уточняйте

SEC Market — магазин систем безопасности №1

Гибкий переход Электрон ПМ-2 (белый)

На складе в г. Киев

Доставка по Украине

Цену уточняйте

SEC Market — магазин систем безопасности №1

Гибкий переход YLI DLK-401

На складе в г. Киев

Доставка по Украине

576 грн

Купить

SEC Market — магазин систем безопасности №1

Смотрите также

Гибкий переход YLI DLK-403A

На складе в г. Киев

Доставка по Украине

326 грн

Купить

SEC Market — магазин систем безопасности №1

Гибкий переход YLI DLK-403B

На складе в г. Киев

Доставка по Украине

371 грн

Купить

SEC Market — магазин систем безопасности №1

Термоусаживаемая трубка APRO 10 мм 1 м x 20 шт 028772 GR, КОД: 1684400

Доставка по Украине

230 грн

158.87 грн

Купить

Интернет-каталог скидок «GadgetRoom»

Термоусаживаемая трубка APRO 2 мм 1 м x 30 шт 028700 GR, КОД: 1688391

Доставка по Украине

170 грн

121.32 грн

Купить

Интернет-каталог скидок «GadgetRoom»

Термоусаживаемая трубка APRO 1 м 20 мм 20 шт 028796 GR, КОД: 1673724

Доставка по Украине

740 грн

518.09 грн

Купить

Интернет-каталог скидок «GadgetRoom»

Термоусаживаемая трубка APRO 12 мм 1 м x 20 шт 028779 GR, КОД: 1684406

Доставка по Украине

260 грн

183. 88 грн

Купить

Интернет-каталог скидок «GadgetRoom»

Термоусаживаемая трубка APRO 16 мм 1 м x 20 шт 028793 GR, КОД: 1684419

Доставка по Украине

450 грн

312.46 грн

Купить

Интернет-каталог скидок «GadgetRoom»

Термоусаживаемая трубка APRO 1 м 20 мм 20 шт 028801 APRO TP, КОД: 1673729

Доставка по Украине

740 грн

518.09 грн

Купить

TopSales — лучшие распродажи

Термоусаживаемая трубка APRO 14 мм 1 м x 20 шт 028784 TP, КОД: 1684411

Доставка по Украине

300 грн

208.32 грн

Купить

TopSales — лучшие распродажи

Термоусаживаемая трубка APRO 6 мм 1 м x 30 шт 028740 TP, КОД: 1684388

Доставка по Украине

300 грн

208.95 грн

Купить

TopSales — лучшие распродажи

Термоусаживаемая трубка APRO 1 м x 30 шт Красный 028681 TP, КОД: 1688382

Доставка по Украине

140 грн

100.21 грн

Купить

TopSales — лучшие распродажи

Термоусаживаемая трубка APRO 12 мм 1 м x 20 шт 028777 TP, КОД: 1684404

Доставка по Украине

260 грн

183. 88 грн

Купить

TopSales — лучшие распродажи

Термоусаживаемая трубка APRO 14 мм 1 м x 20 шт 028787 FE, КОД: 1684414

Доставка по Украине

300 грн

208.32 грн

Купить

Пятый Элемент — всё, что вам нужно

Термоусаживаемая трубка APRO 16 мм 1 м x 20 шт 028793 FE, КОД: 1684419

Доставка по Украине

450 грн

312.46 грн

Купить

Пятый Элемент — всё, что вам нужно

Гофра для кабеля: размеры, виды, советы по выбору

Электромонтаж имеет массу тонкостей. Ведь монтажник должен не только правильно собрать схему и подключить провода, но и сам монтаж должен соответствовать ПУЭ и обеспечивать безопасную эксплуатацию, а также исключать механические повреждения проводки. Одним из средств защиты электропроводки и повышения пожарной безопасности является гофра для кабеля и проводов. В этой статье мы расскажем, что это такое, а также какие бывают виды и размеры гофрированных труб.

  • Гофровое назначение
  • Типы и виды гофрированных труб
  • Как выбрать гофру

Гофра назначения

Гофра для электропроводки в общем случае представляет собой трубу с ребрами. Он нужен для защиты кабеля или провода от механических воздействий, факторов окружающей среды, таких как повышенная температура и влажность. Гофра также выступает в роли дополнительного теплоизоляционного слоя, хоть и слабого, но это не основная его функция. Он также защищает электропроводку от возгорания. Это свойство обеспечивается за счет использования соответствующих материалов, которые при повышении температуры или воспламенении кабеля начинают плавиться и выделять вещества, препятствующие горению.

Для соединения нескольких отрезков гофротрубы, укладки кабеля в ней под прямым углом и отвода от линии используются соответствующие муфты, повороты и тройники. Если монтаж проведен правильно, а на концах надеты заглушки с прорезью, то линия дополнительно защищена от влаги.

Типы и виды гофрированных труб

Гофра для кабеля различают по следующим параметрам:

  1. Диаметр.
  2. Толщина стен.
  3. Используемые материалы.
  4. Цвет.
  5. Устойчивость к стрессу.

Гибкость гофры и ее устойчивость зависят от толщины стенок и материала, из которого она изготовлена. От используемых материалов зависят условия, в которых он может использоваться.

Классификация по материалу и его основным характеристикам:

  1. Наиболее распространен ПВХ. Негорючая и относительно дешевая гофра для электропроводки. При воздействии УФ-излучения разрушается, что накладывает ограничения на уличное использование.
  2. Полиэтилен и полипропилен (PPR). Различают гофрированную трубу из полиэтилена низкого (ПНД) и высокого (ПВД) давления. Эксплуатируется в диапазоне температур от -40 до +45 градусов Цельсия. Устойчив к ультрафиолетовым лучам, кислотам, маслам и растворителям. Их различают по цветам: черный и двухслойный красный — полиэтилен, а синий — полипропилен.
  3. Металлическая гофра. Ее еще называют металлорукавом. Они обеспечивают хорошую защиту кабеля от механических повреждений. Устойчив к активным веществам и маслам.

Интересно! Маркировка металлорукавов расшифровывается следующим образом: РЗ-Ц, РЗ-ЦХ, РЗ-ТСА — из оцинкованной стали; РЗ-СЛ и РЗ-СЛ-Х — из стальной луженой ленты; РЗ-ЦП — с поливинилхлоридной изоляцией, для герметизации.

По количеству слоев различают:

  • Однослойные. Рукава ПВХ чаще всего состоят всего из одного слоя, при этом его толщина может быть разной.
  • Двухслойный. Примером может служить труба из полиэтилена высокой плотности с двойными стенками.

Стойкость к нагрузкам:

  • Легкие (до 320 Н/5 см2) — стенки тонкие и гибкие. Ставятся на подвесные потолки и в гипсокартонные конструкции.
  • Средние (до 750 Н/5 см2) — влезают в штробы.
  • Тяжелые (выдерживают до 1250 Н/5 см2) — самые жесткие, укладываются в бетонные стяжки.
  • Сверхтяжелые усиленные (до 4000 Н/5 см2 и выше). Их прокладывают под землей или подвешивают на опорах при наружной установке.

Еще одним фактором является разнообразие гофра по цвету. Обычно это не фиксированные, а обычно серые и белые гофры ПВХ, красный, черный и синий полиэтилен. Есть и цветные модели, это зависит от того, какой краситель добавлен в массу на заводе. Вы можете использовать определенные цвета для каждого типа линии:

  • Белый — освещение и Интернет.
  • Серый или черный — розетки, цепи общего назначения.
  • Зеленый — кабели для передачи данных и телефонии.
  • Красный — для наружного применения.

На практике такое разделение не применяется.

Толщина стенки гофра находится в пределах 5-15 мм. Внешний диаметр гофры ПВХ находится в пределах 16-50 мм. Ниже представлена ​​подробная таблица, в которой указан диапазон размеров гофры для кабеля.

Внешний диаметр Внутренний диаметр
16 10,7
20 14,1
25 18,3
32 24,5
40 31,5
50 39,6

Диапазон размеров металлорукава:

Внешний диаметр Внутренний диаметр
9,8 5. 1
11,0 7,7
13,5 9,7
15,6 11,7
19,0 14,7
22,0 18,0
38,0 31,5
45,0 37,5
58,0 49,5
71,5 62,5
87,5 78,0

Также различают версии с зондом и без него. Зонд часто называют проволочной тягой. Это тонкая стальная проволока, к которой привязываются провода и с ее помощью проводка протягивается в гильзу. Это особенно удобно при использовании проводников с гибкими многопроволочными жилами.

Как выбрать гофру

Чтобы разобраться, какую гофротрубу купить: ПНД или ПВХ, рассмотрим типовые области применения разных видов гофры.

ПВХ подходит для:

  • Ленты наружной электропроводки в деревянном доме.
  • Для подключения электропроводки светильников в подвесном потолке и за панелями из пластика и ГКЛ.
  • Электропроводка в бане, в ванной и других местах с повышенной влажностью.
  • Является самым распространенным и наиболее часто используемым при монтаже в квартире или в доме.
  • Для использования вне помещений, но при условии, что прямые солнечные лучи сведены к минимуму.

ПНД или ПВД, в том числе двухслойные, пригодны для прокладки кабелей в земле (в траншее) и на улице.

Металлорукав применяют для прокладки проводов и кабелей в местах с повышенной вероятностью механических повреждений. Может использоваться во взрывоопасных помещениях. Есть варианты с фланцами на концах и уплотняющим слоем – для использования во влажных местах. Поэтому нельзя однозначно сказать, что лучше, у каждой гофры свое применение.

Важным моментом является правильный выбор диаметра гофры для кабеля. Чтобы проложить кабель таким образом, он должен укладываться в гофротрубу, кроме того, иногда приходится прокладывать несколько проводов в одной трубе. На один провод нужно:

  1. Определить внутренний диаметр гофры.
  2. Определите внешний диаметр троса.

В таблице ниже приведены наружные диаметры популярных кабельных изделий.

Тип А Внешний диаметр мм
ВВГ 3х1,5 8
ВВГ 3х2,5 9,4
ВВГ 3х4 10,8
ВВГ 3х6 11,9
ПВА 3×1,5 8,2
PVS3x2,5 9,8
ПВА 2×2,5 9,1
ВББШВ 3х4 15,5
ВББШВ 3х6 16,5

Например, для прокладки электропроводки от одной ВВГ 3х4 нужна гофра наружным диаметром 20 или 25 мм, а для ВБбШв 3х4 — 25-32 мм.

Тогда как для прокладки нескольких проводов нужно использовать следующий алгоритм:

  1. По наружному диаметру рассчитываем общую площадь сечения кабеля и площадь сечения отверстия гофры.
  2. Электропроводка не должна заполнять гофротрубу более чем на 35%, подробнее в ПУЭ 2.1.61.

Например, решаем задачу:

Необходимо проложить электропроводку для подключения нескольких мощных точечных светильников, есть провод ПВА 2х2,5, сколько влезет в гофру ПВХ диаметром 50 мм?

На основании вышеприведенных таблиц определяем наружный диаметр проволоки и внутренней гофры:

ПВХ 2х2,5 — 9,1

92) / 4 = 1231 кв.мм

При этом можно заполнить только 35% площади:

1231 * 0,35 = 430 кв.мм

Тогда количество проводов в одной гофре равно:

430/65=6,61

Отсюда в гофру 50 мм можно вставить до 6 проводов ПВА 2х2,5.

Теперь вы знаете, как выбрать гофру для кабеля, а также какие размеры и виды изделий существуют на сегодняшний день. Напоследок рекомендуем посмотреть полезные видео по теме:

Материалы по теме:

  • Как протянуть кабель в гофре
  • Типы и размеры металлорукава для кабеля
  • Защита электропроводки от механических повреждений
  • Как проложить кабель под землей

Опубликовано: Обновлено: 25.06.2018 1 Комментарий

Системы гофрированных защитных кабелепроводов — системы защитных тросов и направляющие системы

Toggle Nav

  • сравнить продукты

Купить по

Варианты покупок

Цена за единицу

Посмотреть как Сетка Список

Позиции 1-20 из 243

Показывать

20 50 100 200 500

на страницу

Сортировать по Популярность наименование товара Артикул Цена за единицу товара Наличие на складе Установить восходящее направление

Посмотреть как Сетка Список

Позиции 1-20 из 243

Показывать

20 50 100 200 500

на страницу

Сортировать по Популярность наименование товара Артикул Цена за единицу товара Наличие на складе Установить восходящее направление

Купить по

Варианты покупок

Семейство продуктов

Цена за единицу

Цена за единицу

Тип продукта

Защита от изгиба

Inner diameter

Outer diameter

Nominal size

Thread type

Thread size

Wrench width 1

EMC Shielding

For conduit outer diameter

Body material

Smooth outer conduit surface

Smooth inner conduit поверхность

Цвет

Характеристики продукта

Класс защиты IP

Подходит для применения во взрывоопасных зонах

Динамика температуры мин.

РубрикаРазное
