Пластиковая гофрированная труба – оптимальный способ организации изоляции электрических сетей различного назначения и масштабов. Электромонтажная гофра из поливинилхлорид и полиэтилен низкого давления – современные материал с отличными эксплуатационными свойствами и выгодной ценой. Но как разобрать в большом типовом разнообразии таких труб и выбрать наиболее подходящий вариант? Для этого необходимо учитыват1ь несколько факторов.

Площадь сечения проводников

Этот параметр служит основой для выбора диаметра электромонтажной гофры, от которого зависит и ее цена. Общая площадь сечения всех проводников не должна превышать 30% от сечения трубы. Существуют также рекомендации по использованию труб определенного диаметра на определенных участках сети (16 мм – для проводов к осветительным приборам, 32 мм – для проводки между электрощитами и т.д.), но они носят условный характер. Минимально допустимый диаметр ограничивается требованиями техники безопасности, а максимальны – целесообразностью применения.

Условия эксплуатации

Так, для замоноличивания в бетонную стяжку должна использоваться электромонтажная гофра тяжелой серии, а для открытого прокладывания – легкой. Это обусловлено способностью туб переносить статические механические нагрузки. Тяжелые модификации обладают более толстыми стенками и отличаются повышенной прочностью, а легкие – меньшей стоимостью.

Кроме физических нагрузок роль играет и температурный режим. Так, гофа из ПВХ не переносит низких температур и ультрафиолета, теряя запас прочности под воздействием этих факторов. Поэтому для прокладывания электросетей вне помещений лучше использовать ПНД гофру, которая отличается большим запасом прочности в широком температурном диапазоне и не так подвержена процессу фотодеструкции.

Требования к безопасности объекта

Любой объект, в котором проложены электрические провода, имеет категорию пожарной небезопасности. Для минимизации рисков возгорания и используется изоляция из электромонтажной пластиковой гофры. Они обладают разной степенью горючести. Так, ПВХ не поддерживает горение, а ПНД не только поддерживает, но и распространяет пламя. Поэтому , при выборе конкретного типа трубы необходимо учитывать и требования к пожарной безопасности объекта.

Также имеет значение и безопасность материала для человека и окружающей среды. Так, ПВХ горфра, цена которой ниже, под воздействием высоких температур выделяют вещества, образующие вредные соединения – соли тяжелых металлов. Это обстоятельство ограничивает возможность применения труб на объектах с публичным доступом. Там, где могут находиться большие группы людей, лучше использовать ПНД гофру. Самый безопасный выбор — безгалогенная трудногорючая труба (индекс HFR).

Таким образом, правильный выбор гофрированной электротехнической трубы опирается на три условия: площадь сечения проводников, условия эксплуатации и требования к безопасности. Зная эти факторы, можно подбирать наиболее подходящий вариант трубы и в плане стоимости (при наличии альтернатив). С другой стороны, консультация специалиста никогда не будет лишней.

www.220.ru

Гофра металлическая для проводки: как выбрать правильно

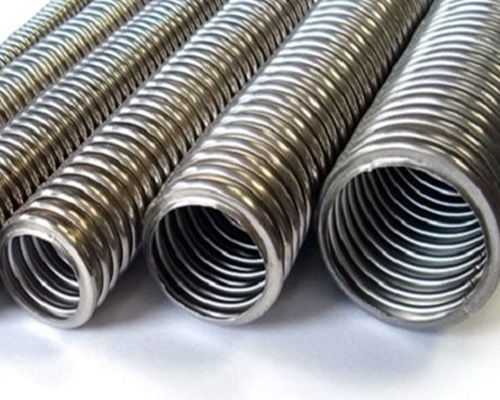

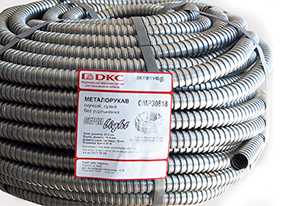

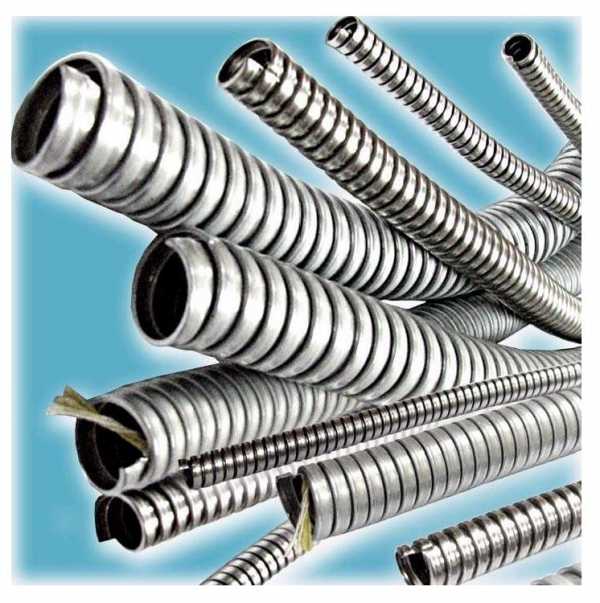

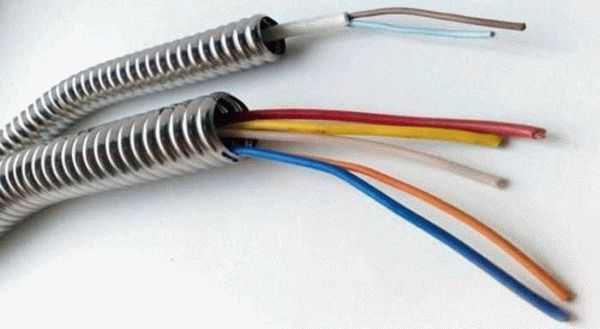

Металлическая гофрированная труба

Гофрированная металлическая труба для электропроводки в последнее время находит все более широкое применение. Ее используют для защиты провода от механических повреждений, для защиты от тепловых воздействий и как защиту окружающих предметов от возгорания в случае повреждения провода.

Кроме того, металлическая гофра нашла широкое применение в качестве дополнительной защиты от поражения электрическим током, а также для защиты кабеля от агрессивных сред.

Виды и характеристики гофрированной трубы

Виды гофрированной трубы

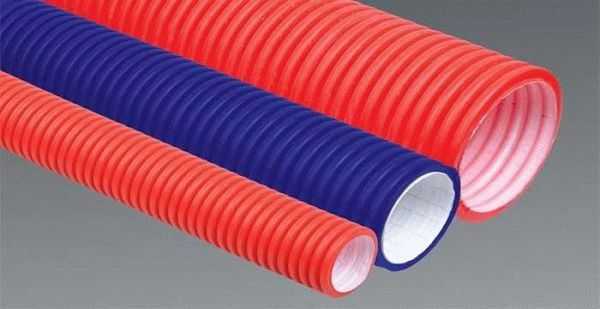

Гофрированная труба представляет собой трубу с ребрами жесткости. Это позволяет ей не только переносить большие нагрузки, но и иметь определенную гибкость.

Такие свойства гофрированной трубы позволили ей получить широкое распространение не только в энергетике, но и в других сферах народного хозяйства.

Итак:

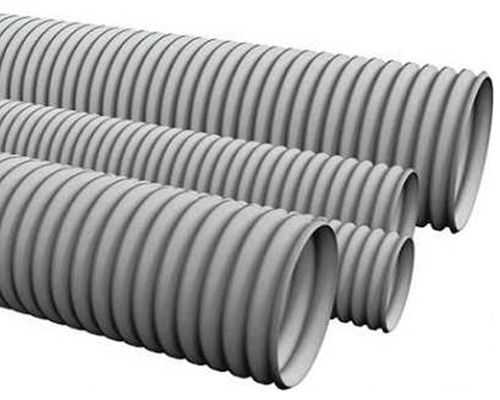

  • Сейчас широкое применение получили гофрированные трубы из ПВХ, различных уровней стойкости к огню, и металлические трубы. Для прокладки электропроводки применяются трубы, изготовленные из обоих материалов.
  • На данный момент промышленностью выпускается гофра для электропроводки металлическая с диаметрами в 16, 20, 25, 50 и 63 мм. В данном случае указан наружный диаметр трубы. Внутренний диаметр зависит от разных параметров и обычно указывается через знак дроби.
  • Для прокладки проводки следует опираться именно на меньший внутренний диаметр. Ведь именно он указывает сечение доступное для прокладки кабеля. Здесь стоит отметить, что для монтажа следует брать трубы внутренним диаметром значительно больше диаметра провода.
  • Гофрированная труба поставляется в бухтах разной длины. Это могут быть бухты, начиная от 15 метров и заканчивая 100 метрами длиной.

Металлическая гофра поставляется в бухтах

Характеристики металлической гофрированной трубы

Металлическая гофра для электропроводки может иметь различные характеристики и это следует учитывать при выборе и монтаже.

Все их можно увидеть в маркировке иностранной продукции. К сожалению, далеко не все отечественные производители так же приняли ее на вооружение.

Итак:

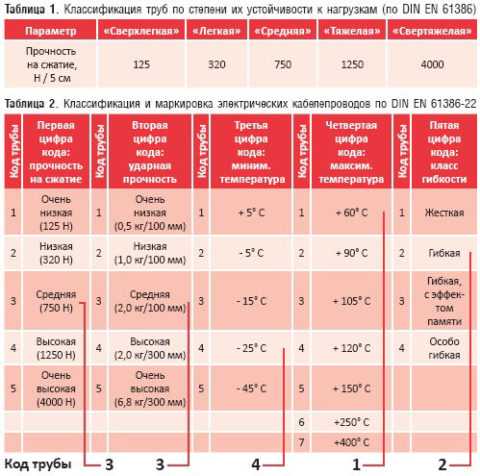

  • В зависимости от стойкости к внешним нагрузкам гофры распределяют на:
    1. Очень легкая – нагрузка до 125Н/см2,
    2. Легкая – нагрузка до 320 Н/см2,
    3. Средняя – нагрузка до 750 Н/см2,
    4. Высокая – нагрузка до 1250 Н/см2,
    5. Очень высокая – нагрузка до 4000 Н/см
      2
      .
  • Также гофра разделяется по ударной прочности. Это могут быть значения от 0,5кг/100 мм до 6,8кг/100 мм.
  • Также гофра отличается по номинальной температуре. Так минимальная температура может колебаться в пределах от -45°С до +5°С. Максимальная температура при этом может составлять от +60°С до +400°С.
  • Ну и последним, но, пожалуй, одним из самых главных является параметр гибкости гофрированной трубы. Это может быть жесткая, гибкая, особо гибкая и гибкая с эффектом памяти труба.

Применение металлической гофрированной трубы

Металлическая негорючaя гофрa для электропроводки нашла широкое применение в электротехнике. Сфера ее применения достаточно широка и регламентируется нормами ПУЭ (Правила устройства электроустановок).

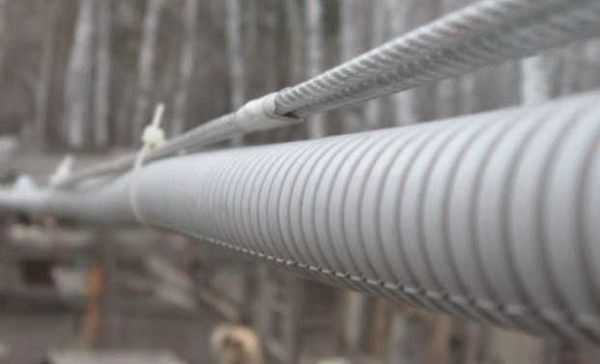

На фото приведен пример использования гофры при прокладке провода по горючим поверхностям

Итак:

  • Инструкция по монтажу проводниковой продукции устанавливает необходимость применения металлических рукавов при прокладке по любым сгораемым конструкциям. Это может быть как открытая проводка в деревянном доме, так и скрытая проводка за подвесными потолками.
  • Также металлическая гофра обязательно применяется для защиты проводов и кабельной продукции при пересечении трубопроводов и при параллельной прокладке. Особенно это важно при прокладке около газопроводов и трубопроводов с повышенной температурой.
  • Еще одной сферой применения гофры является прокладка кабеля в грунтах. Ведь благодаря своей жесткости она исключает повреждение кабеля от нагрузок грунта. Эта же особенность применяется при прокладке электропроводки в стяжке.
  • Металлическая гофра применяется для защиты проводов в помещениях с агрессивными средами, а также в сильно запыленных помещениях. При этом п.2.1.64 ПУЭ требует полной герметичности применяемых рукавов.
  • Еще один пункт в ПУЭ, который предусматривает использование гофры, — это необходимость обеспечения возможности замены провода при его скрытой прокладке.

Стоит отметить! Что, откровенно говоря, в большинстве случаев выполнить это достаточно затруднительно. Для этого может потребоваться установка большого количества распределительных коробок, но возможность такой замены металлическая гофрированная труба для электропроводки обеспечивает.

Преимущества и недостатки использования металлической гофры

Но не только нормы ПУЭ заставляют применять гофру. Данный способ защиты имеет массу дополнительных преимуществ, и более высокая цена монтажа проводки в металлической гофре не является весомым ограничивающим фактором.

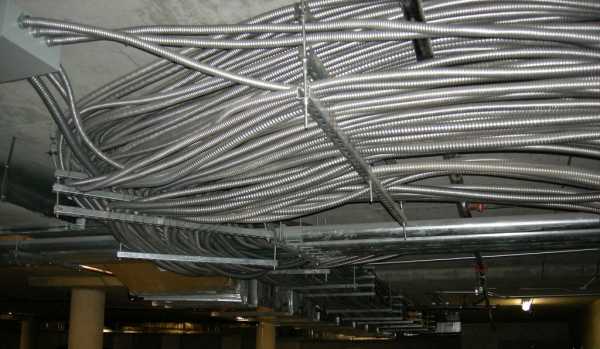

Использование металлической гофры в промышленных целях

Так к достоинствам использования гофры можно отнести:

  • Срок службы до 50 лет.
  • Легко одевается на провод своими руками без применения дополнительных приспособлений.
  • Защита от механических повреждений и грызунов.
  • Не восприимчива к атмосферным воздействиям и воздействиям агрессивных сред.
  • При заземлении, что необходимо делать согласно норм ПУЭ, обеспечивает дополнительную защиту от поражения электрическим током.
  • Дает возможность замены поврежденных участков кабеля.
  • Является полностью не горючим материалом.
  • Металл является экологически чистым материалом.
  • Имеет небольшой вес.

А вот недостатков применения негорючая гофра для электропроводки практически не имеет.

Сюда можно отнести:

  • Более высокая стоимость прокладки провода в гофре.
  • Увеличение срока монтажа электропроводки
  • Возможность образования и скопления влаги в гофре, что может привести к снижению сопротивления изоляции провода.

Стоит отметить! Что при использовании металлической гофры нормы ПУЭ требуют исключить возможность скопления влаги. Для этого гофру необходимо монтировать так, чтобы в нижней точке была возможность дренажа влаги.

Вывод

Использование металлической гофры является достаточно эффективным способом повышения надежности электроснабжения и исключения вероятности развития пожаров. При этом использование данного материала достаточно просто, и многочисленные видео на нашем ресурсе продемонстрируют вам легкие способы монтажа гофры на кабель или проводку.

elektrik-a.su

Гофра для проводов: как правильно выбрать

Гофрированная труба для электропроводки

Гофрированная трубка для проводов, в последнее время находит все большее применение. Ее используют, как дополнительное средство защиты проводников от механических воздействий, в качестве дополнительной изоляции, как защиту от распространения горения, а также — как изделие способное значительно увеличить ремонтопригодность электрических сетей.

Но при выборе гофрированных труб, вы наверняка столкнетесь с богатым разнообразием данной продукции. Не очень сведущего человека это может загнать в тупик. Именно поэтому, в нашей статье мы расскажем о основных видах гофры, нормах ее использования и, конечно, способах монтажа.

Виды гофры и нормы ее монтажа

Прежде всего, давайте разберемся с видами гофры, а также обсудим возможные варианты ее применения. Ведь для отдельных помещений, нормы ПУЭ предписывают применение только определенных видов этого типа изделия.

Виды гофрированных труб для электропроводки

Одним из основных различий гофрированных труб, является материал их изготовления. Это может быть металл, ПВХ — поливинилхлорид, а также ПНД — полиэтилен низкого давления.

Иногда можно встретить изделия, в которых верхний слой выполнен из ПНД, а верхний из полиэтилена высокого давления – ПВД.

Металлический гофрированный шланг для проводки

Одним из основных факторов, который разделяет варианты гофрированный трубы, является их стойкость к нагрузкам.

Всего различают 5 видов:

  1. Очень легкая гофра способна выдерживать нагрузки до 125Н/5 см. Она применяется для монтажа провода, не испытывающего никаких нагрузок. Обычно такое изделие применяют для монтажа под подвесными потолками, по открытой поверхности, недоступной для прикосновения, и тому подобных местах.
  2. Легкая гофра способна выдерживать нагрузки до 320Н/5 см. Это изделие, инструкция советует применять так же для защиты проводов, не испытывающих никаких нагрузок. Но в этом случае, гофра способна защитить провод от случайных ударов или трений. Поэтому ее часто применяют в качестве защиты открытой проводки, в местах, доступных для случайного соприкосновения.
  3. Гофра средней серии способна выдерживать нагрузки до 750Н/5 см. Ее следует использовать для монтажа скрытой проводки — в том числе и для монтажа в строительных каналах.
  4. Гофра, способная выдерживать нагрузки до 1250Н/5 см, относится к высокой или тяжелой серии. Ее применяют для защиты проводов, прокладываемых в подземных сооружениях, для закладки под слой цемента и тому подобных случаях.
  5. Ну а гофра сверхтяжелой серии, способна выдерживать нагрузки до 4000Н/5 см. Ее используют для монтажа особенно ответственных, и монтируемых в тяжелых условиях линий. Такая гофра бывает только металлической.

Обратите внимание! В отличие от зарубежных производителей, у наших заводов-изготовителей нет единого стандарта обозначения класса гофры. Поэтому достаточно часто возникают разногласия. В нашей статье приведена международная классификация.

Диаметры и структура гофрированной трубы

Следующим важным критерием, который непосредственно влияет на то, как протянуть провод в гофру, является диаметр изделия. Обычно указывается наружный диаметр – 16, 20, 25, 32, 40, 50, 63 мм.

Но нам для заводки провода важен внутренний диаметр. Некоторые производители указывают его через наклонную черту. Для приведенного выше ряда он составляет 10,7, 14,1, 18,3, 24,3, 32,5, 39,6, 50,6 мм.

Автомобильный гофрированный шланг

Существует еще гофра для авто проводов, обычно ее позиционируют как автомобильную. Номинальные внешние и внутренние сечения у них на порядок ниже. Но единого типоразмерного ряда здесь нет, и каждый производитель выбирает собственные оптимальные диаметры.

Обычно размеры начинаются с 5 мм и до 16 мм. Отличается автомобильная гофра только диаметром, и преимущественно представлена изделиями очень легкой и легкой серии.

Гибкость гофрированных труб

Еще одним важным критерием для гофры, является их гибкость. Согласно международной классификации, существует жесткая, гибкая, гибкая с эффектом памяти и особо гибкая гофра. Дополнительных объяснений, я думаю, тут не требуется.

На фото классификации гофрированных труб

Последним критерием, на который стоит обратить внимание – это температурные ограничения. При монтаже в помещениях или вне их, в условиях отличных от нормальных, этот фактор может стать решающим.

В зависимости от материала и технологии изготовления, гофрированные шланги способны эксплуатироваться при температурах -5⁰С — +60⁰С.

Но некоторые изделия имеют и более широкие диапазоны. Так, металлическую гофру можно эксплуатировать при температурах до +400⁰С. Главное, чтобы таким же показателем мог похвалиться и провод.

Требования по применению гофры, и нормы монтажа

Определяющим условием при выборе материала гофры, являются нормы ПУЭ для условий прокладки кабеля или провода. Ведь в некоторых помещениях, протяжка провода в гофру является обязательной перед монтажом.

Поэтому в этом разделе мы укажем те условия, при которых требуется использовать только определённый вид гофры. В остальных случаях, это не принципиально.

  • Начнем с ПВХ и полиэтиленовой гофры. Данное изделие не поддерживает горения, но и не противостоит ему. То есть, при пожаре оно будет не гореть, а плавится. В некоторых случаях этого достаточно. Кроме того, оно не подвержено коррозии, что является весьма весомым доводом в его пользу.

Применение гофры для открытой проводки

  1. Исходя из всего этого, гофру из таких материалов обязательно следует применять при монтаже открытой проводки внутри помещений. Но только — в случае монтажа проводки по несгораемым поверхностям: кирпич, бетон и тому подобное. Если монтаж выполняется по деревянным конструкциям, то гофра должна иметь специальную подложку из негорючего материала, которая будет выступать не менее чем на 10 мм с обеих сторон.
  2. Использовать данный тип гофры следует и при монтаже подвижных частей. Например, гофра в двери под провода звонка, или переноски. Ведь с частыми изгибами ПВХ справляется значительно лучше, чем металлические изделия.

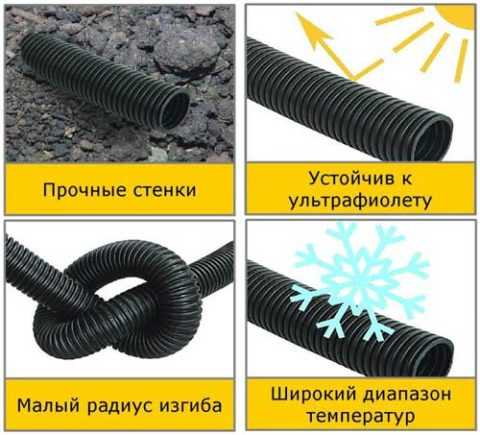

Гофрированная труба с защитой от воздействия ультрафиолета

  1. Такой тип гофры можно использовать для защиты наружных электрических сетей. Но здесь есть одно но… Дело в том, что ПВХ гофра плохо переносит ультрафиолетовое излучение, которым щедро делится солнце. Под ним оно рассыхается и разрушается. Поэтому для наружных работ следует применять особый тип черной гофры, которая стойка к ультрафиолету.

Гофрированная труба для прокладки провода под землей

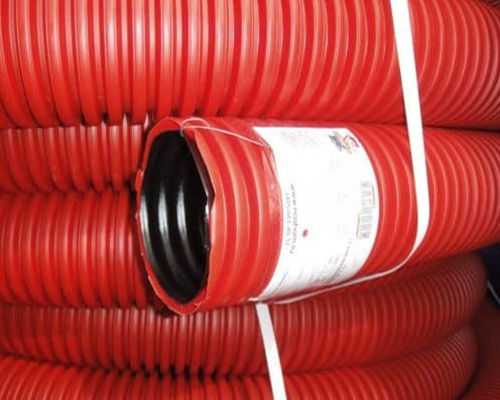

  1. Обязательным применение гофры является и при монтаже проводки под землей. Здесь она не только защитит провод или кабель от механических воздействий, но и влаги. Кстати, если выполнена затяжка провода в гофру, то в обязательном порядке следует гофру монтировать под углом. Он не допустит скопления влаги во внутренней полости трубы.
  • Металлическую гофру вообще нельзя применять для наружной проводки. Во всех вариантах, ее нельзя применять и под землей. Ведь данный материал подвержен коррозии, и поэтому очень быстро такое изделие вместо защиты превратится в угрозу. Это же касается влажных и особо влажных помещений.
  1. Еще одним важным условием использования металлической гофры, является ее обязательное заземление. Причем, заземление должно быть выполнено с обеих сторон линии. Выполнить это не сложно и своими руками, но иногда это становится ограничивающим фактором ее применения.

Монтаж открытой проводки при помощи металлической гофры

  1. Тем не менее, в некоторых случаях без металлической гофры не обойтись. В первую очередь, это монтаж проводки по горючим поверхностям. Будь то открытая, или уж тем более скрытая проводка по дереву, когда без металлической гофры вовсе не обойтись.
  2. Еще одним вариантом обязательного применения такой гофры, является вариант, когда электрические сети пересекают, или проложены параллельно трубам системы отопления, с газоопасными или взрывоопасными средами. Кстати, при необходимости должна быть обеспечена еще дополнительная защита проводов и гофры от нагрева.

Обратите внимание! Для большинства приведенных случаев, имеется возможность заменить гофру на другие идентичные материалы – короба, трубы или лотки.

Монтаж провода в гофрированной трубе

Ну и напоследок давайте рассмотрим вопрос: «Как вставить провод в гофру, когда это следует делать, и как и чем крепить гофру?».

В общем, рассмотрим правила ее монтажа:

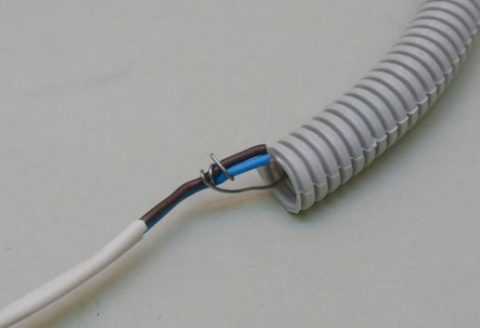

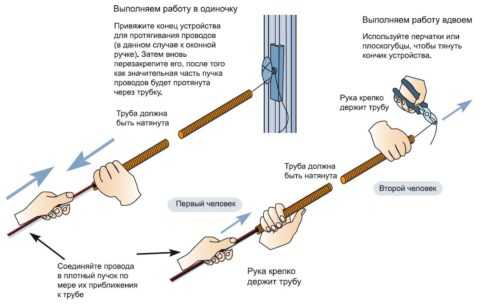

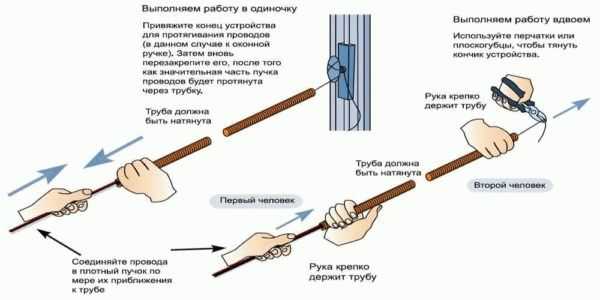

  • Прежде всего следует определиться, имеет ли наша гофра протяжку. Протяжка — это такая стальная проволока толщиной в 0,9 мм, которая проходит по всей длине шланга. Она значительно облегчает монтаж. Для этого достаточно привязать провод этой проволокой в одной части гофры и потянуть в другой.

Крепление проводов к протяжке

  • Если протяжки нет, то все немного сложнее. Особенно это касается гибких проводов и шнуров. В этом случае, нам необходимо самостоятельно изготовить такую протяжку — цена такого приспособления будет не очень высока. Для этого следует выбрать не очень толстую проволоку первого класса гибкости.
  • Например, это может быть провод ПВ1 сечением в 1,5-2,5 мм2, или если вам жаль портить хорошее изделие — обычный кусок нетолстой стальной проволоки. Монтируем такую протяжку уже после того, как гофра уже порезана на куски нужной длины.

Обратите внимание! После обрезания гофры, имеющей стационарную утяжку, не забудьте ее закрепить с обеих сторон надреза. В противном случае, при изгибании она может полностью или частично вылезти из трубы.

Как натянуть гофру на провод?

  • Теперь рассмотрим два варианта монтажа: если выполняется открытая и закрытая проводка. Когда выполняется открытая проводка, то прежде всего устанавливаем крепления, по которым будет проложена гофра.
  • Они должны располагаться на расстоянии примерно 25 см. Шланги диаметром в 16 мм можно крепить через каждые 30 – 40 см. На углах поворота, крепления должны быть с обеих сторон. При этом острых углов следует избегать, а также избегать близкого расположения сразу нескольких изгибов.

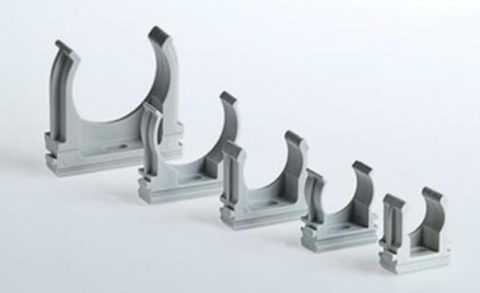

Крепления для гофры

  • После того, как все крепления установлены, протягиваем провод в гофре, и закрепляем ее на креплениях. При монтаже в пыльных и влажных помещениях, края шланга следует уплотнять, для исключения попадания пыли и влаги. Для этого существуют специальные насадки как на видео, которые используются для соединения шлангов между собой, и крепления к распределительным коробкам и другим коробам.

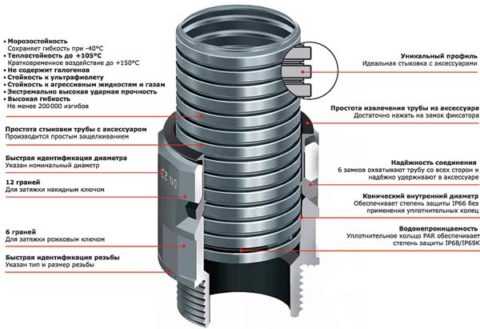

Насадка для соединения металлических гофрированных труб

  • Если монтируется скрытая проводка, то тут все еще проще. Если в монтируемой гофре нет протяжки, то создаем ее, используя способ, описанный выше. После этого, укладываем гофру в подготовленную штробу, или укладываем на полу. Затем заливается стяжка или выполняется штукатурка стен. Когда раствор высохнет, используя протяжку, выполняем протяжку электропровода.
  • Для металлических гофр, обязательным условием является выполнение небольшого угла, который исключит скопление влаги и конденсата. Кроме того, в нижних точках должен иметься дренаж влаги. Ну и не забываем о необходимости заземления металлической гофры с обеих сторон.

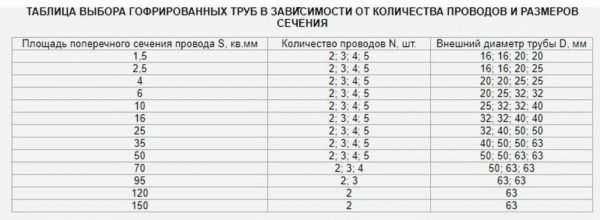

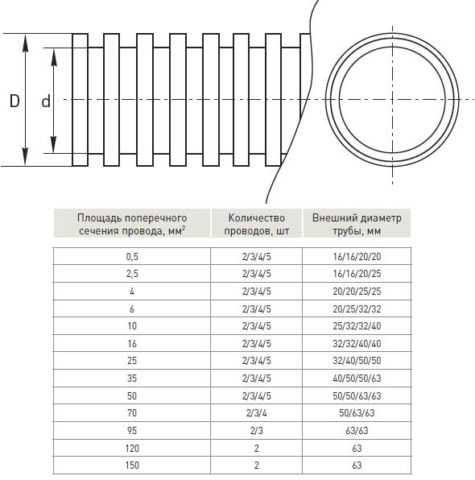

Зависимость диаметра гофры и количества проводов, которые можно через нее пропустить

Вывод

Теперь вы знаете, как протащить провод в гофре, как правильно выбрать гофру, и в каких случаях ее применение вообще обязательно. Поверьте, с монтажом этого защитного изделия у вас так же не возникнет никаких проблем.

Главное — не пробовать протянуть через шланг провода, суммарное сечение которых превышает половину внутреннего диаметра гофры. Ведь это может привести к повреждению изоляции проводов и их последующему перегреву. Если просто все делать с умом, то у вас все получится.

elektrik-a.su

Зачем нужна гофра и когда ее использовать

У многих, при прокладке нового кабеля, часто возникает вопрос: а нужна ли гофра? Укладывать в неё проводник или нет зависит от конкретно взятой ситуации. В одних случаях гофра уместна, а в других её применение нецелесообразно. Часто, так называемые «специалисты» говорят, что использование подобного рода защиты обязательно в целях безопасности.

Если возникают подобные вопросы, то нужно обращаться к проверенным электрикам или к ПУЭ. В этой документации сообщается, каким образом должен осуществляться монтаж того или иного проводника. Но для начала давайте разберем основные виды гофры и её назначение.

Виды и назначение гофры

Итак, для чего нужна гофра? Если коротко, то она защищает проводник от возможных механических, термических или иных повреждений. Также способствует сохранности прочих элементов за пределами гофротрубы в случае возгорания или другой аварийной ситуации. Кроме того, гофра придает эстетичности интерьеру. Согласитесь, когда висит пучок проводов такое не может радовать.

Среди основных видов защиты можно выделить такие типы:

  1. ПНД;
  2. ПВД;
  3. ПВХ.

Также различают гофру для легких и больших нагрузок. Гофротрубы бывают негорючие и горючие. Гофра для электропроводки обладает сопротивлением к возгоранию. Горючие же используются при защите проводов Интернета, телефона, кабельного телевидения и т.п.

Теперь разберем еще один важный нюанс. Бывают кабели и провода. Первых от вторых отличает наличие дополнительной изоляции вокруг проводников. Это могут быть 2, 3, 4 совмещенных провода в еще одном защитном слое. И если поразмыслить, то становится логичным, что к кабелю применяются менее жесткие условия монтажа. Согласно ПУЭ, так оно и есть. Вы, скорее всего, согласитесь с тем, что укладывать кабель в гофру, затем штробить в бетоне траншею или заливать сверху стяжку — лишняя трата денег.

Итак, нужно ли провод в гофру укладывать или нет? Самое место такой защите при условии монтажа на открытом пространстве, в производственных помещениях (гараж, склад, сарай и т.п.). Кроме того, если планируется осуществлять внутреннюю прокладку провода (не кабеля) в стене. Всю слаботочку (Интернет, телефон) не запрещается спрятать в такого рода защиту, для придания эстетики. Может быть использована, к примеру, легкая гофрированная труба ПВХ.

Чтобы уложить кабель в стену, под плинтус или в пол гофра не нужна. ПУЭ гласит: гофротруба требует более жестких условий для окружающего пространства, чем кабель. Так, вокруг гофры, если предусматривается внутренняя прокладка, нужно иметь от 10 мм несгораемого материала. К кабелю таких требований нет. Но, при монтаже кабеля на открытом пространстве, если предвидится возможное повреждение, то лучше взять гофру попрочнее. Надеемся, что мы дали внятный ответ на вопрос зачем нужна гофра и в каких случаях её использование целесообразно.

elektro-prof.ru

Металлическая гофра для кабеля — Трубы и сантехника

Металлическая гофра для электропроводки (гибкие стальные гофрированные трубы-металлорукава)

Металлическая гофра позволяет прокладывать электропроводку внутри легковоспламеняющихся конструкций, защищая их от возгорания. Идеально подходит для прокладки проводки в деревянных домах, а также зданиях с перекрытиями из древесины.

Гофрированный металлорукав очень легко гнется без всяких приспособлений, не нарушая своего проходного сечения, а также не вызывая микротрещин и механических напряжений в металле.

Представленный в нашем ассортименте продукции гибкий металлорукав для кабеля представляет из себя трубу, созданную из оцинкованной стали.

Гофрированные рукава имеют широкий спектр применений и используются в качестве недорогих гибких соеденительных элементов для компенсации перемещений, теплового расширения, поглощения вибраций или в качестве наливных шлангов.

Своей гибкостью и прочностью под давлением металлорукава обязаны принципу конструкции, которая представляет собой последовательность упругих гофров в форме лиры.

Металлические гофрированные трубы могут применяться для монтажа электропроводки, силовых кабелей или различных телекоммуникационных сетей внутри деревянных домов, мостов, туннелей и прочих сооружений.

Так как конструкция металлорукава состоит из негорючих материалов, его можно использовать при необходимости проложить проводку по сгораемой поверхности. Опять-таки, особая конструкция вне зависимости от диаметра способна выдерживать большие нагрузки без особых трудностей. Однако, в соответствии с требованиями пожаробезопасности, при монтаже в деревянном доме скрытой проводки в металлических трубах необходимо подкладывать несгораемый материал между металлорукавом и поверхностями из дерева. Такая изоляция должна располагаться на протяжении всей длины рукава и со всех сторон.

Стальная гофра незаменима при необходимости обеспечить следующие требования при прокладке проводки и электромагистралей:

  • Прокладка кабеля в сырых и влажных помещениях;
  • Защита кабеля от механических повреждений, в том числе от грызунов;
  • Защита кабеля от перегибов;
  • Обеспечение пожарной безопасности;
  • Быстрота монтажа и высокая гибкость кабель-канала позволяет производить электромонтаж в стесненных условиях в максимально короткий срок;
  • Неограниченный срок эксплуатации и отсутствие необходимости обслуживания.

Металлическая гофра для электропроводки – купить в Москве стальные гофрированные трубы, цена металлорукава в интернет-магазине 77Вольт


Представленный в нашем ассортименте продукции гибкий металлорукав для кабеля представляет из себя трубу созданную из оцинкованной стали Гофрированные рукава имеют широкий спектр применений и используются в качестве недорогих гибких соеденительных элементов для компенсации

Источник: 77volt.ru

Гофрированная труба для прокладки кабелей и проводов

При реконструкции проводки или монтаже новой, ее рекомендуют «упаковывать» в защитную оболочку. Чаще всего используют гофрированные электротехнические трубы, которые обычно называют «гофра для кабеля и проводов». Она представляет собой круглый в сечении шланг с ребристой поверхностью. За счет ребристости значительно повышается ее гибкость.

Зачем нужна гофра

Прокладку электрического кабеля и проводов в гофре рекомендуют по разным причинам:

  • При прокладке в горючих стенах (деревянных или каркасных), за горючей отделкой (вагонка, плиты ПВХ), при креплении к деревянным перекрытиям — по соображениям пожарной безопасности. В этом случае выбирают негорючие оболочки.
  • При прокладке за отделочными материалами — за вагонкой, гипсокартоном, ПВХ плитами и т.п. — из соображений безопасности. Чтобы при попытке повесить что-либо на стену, повредить кабель было сложнее. В том случае самый важный показатель — твердость оболочки.

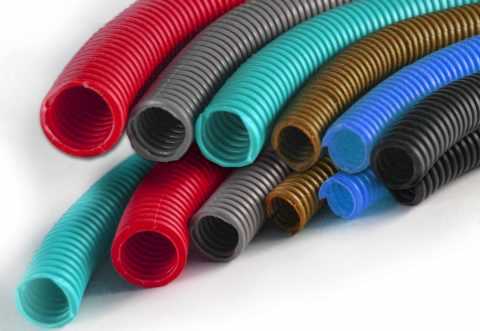

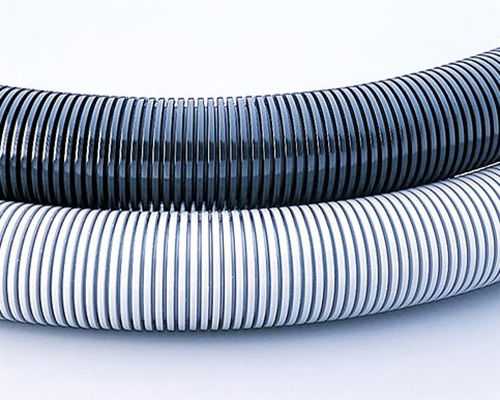

Гофрированные трубы для электропроводки бывают разных цветов. Это не прост так, цвета имеют определенное значение

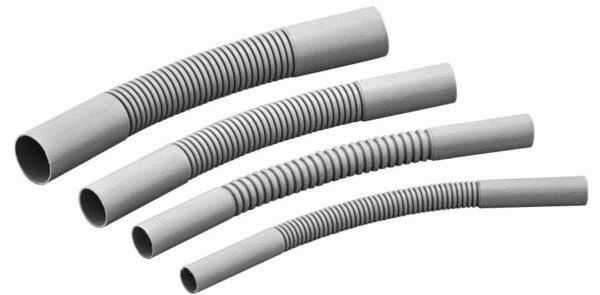

При прокладке жесткой гофры на поворотах лучше использовать специальные муфты

Вообще, от механического разрушения гофра, даже металлическая, — не лучшая защита. Можно надеяться только на то, что ощутив что сверло провалилось, удастся вовремя остановиться. А чтобы точно не попасть в электропроводку, лучше иметь точный план ее прокладки с замерами и привязкой к углам. Ведь кабель в гофре, даже под нагрузкой, определяет далеко не каждый детектор проводки. Так что не забываем перед заливкой стяжки, перед отделкой, фотографировать, зарисовывать проставлять расстояния.

Виды гофры для прокладки кабелей

Гофра для кабеля есть разная по прочности:

  • Легкая. Имеет тонкую стенку и наивысшую степень гибкости. Рекомендована для прокладки под обшивкой в стенах и на потолках. Механическую нагрузку держит слабо.
  • Средняя. Чуть толще чем легкая, но не настолько жесткая как тяжелая. Может использоваться в стенах и в стяжке. В стенах они хороши, но в стяжке лучше укладывать тяжелую гофру.

Это двустенная гофра — снаружи ребристая, внутри гладкая. С ней повторно затянуть кабель не проблема

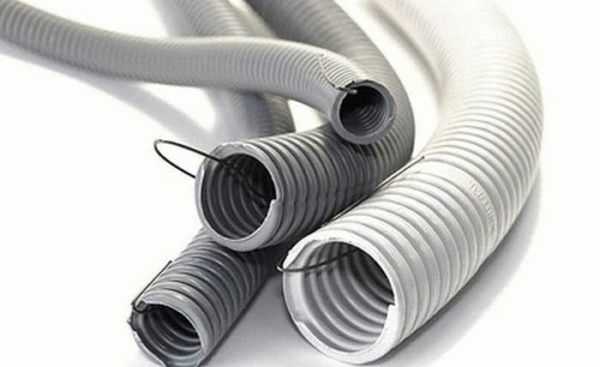

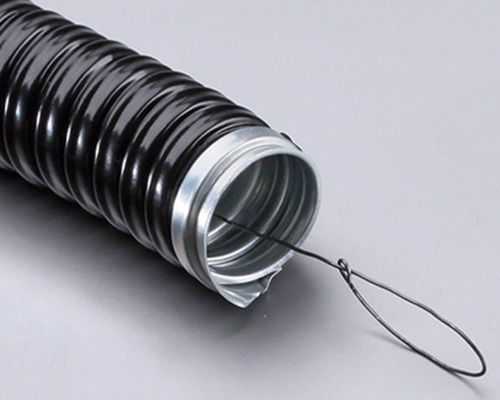

Кроме всего этого есть еще гофра с протяжкой и без. Протяжка — это тонкий трос или провод, который облегчает затяжку кабеля в гофру. Кабель привязывают к концу троса, тянут за другой его конец, заправляя кабель внутрь. Без протяжки справится с этой задачей проблематично — при достаточной жесткости несколько метров кабеля можно просто просунуть внутрь, но если трасса длинная, это будет слишком сложно.

Кабельная гофра может быть с протяжкой (правильное название «зонд») и без

Если уж говорить о видах пластиковой гофры, надо упомянуть, что есть двухслойная гофра. Снаружи у нее такая же ребристая поверхность, а внутри она гладкая. Гофра для кабеля такого вида стоит дорого, но при необходимости в нее реально можно протянуть новый кабель. В тех видах, где внутренняя стенка ребристая это удается далеко не всегда — если трасса имеет минимум поворотов, да и те по широкому радиусу.

Металлическая и метало-полимерная гофра

Металлическая гофра для кабелей тоже бывает разной. Ее делают из оцинкованной или нержавеющей стали. Кроме того, есть металлическая гофра с полимерным покрытием. Она имеет лучшие характеристики по защите от пыли, попадания влаги. Такую защитную оболочку еще называют метало-полимерной.

Из каких материалов

Гофра для кабеля и электрических проводов изготавливается из пластика и металла. Материалы используются разные, с разными характеристиками. Их надо выбирать исходя из тех задач которые они должны выполнять.

  • Полипропилен (ППР). По цвету эта гофра обычно синяя, материал самозатухающий, не поддерживает горение. Отличается повышенной водойстойкостью может использоваться для прокладки кабелей на улице или в помещениях с повышенной влажностью.
  • ПВХ (поливинилхлорид). По цвету — серые трубы, самозатухающие. Гофра ПВХ не водостойкая, применяться может только в сухих помещениях.

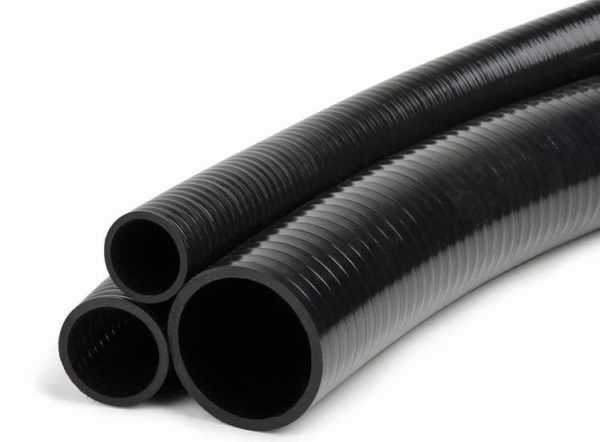

Черная кабельная гофра чаще всего изготавливается из ПНД,Но может быть и из полипропилена (ППР)

Если говорить о соблюдении норм пожарной безопасности при монтаже прокладки в горючих стенах, идеальный вариант — металлическая труба. Она спасает от нагрузок, которые могут возникнуть при изменении размеров здания. Не могут с ней справится и грызуны. Также это лучший вариант с точки зрения пожарной безопасности: даже при возникновении токов КЗ и несрабатывании автомата защиты вероятность прожечь трубу с толщиной стенки 2 мм очень мала. А значит пожар не начнется. Если прокладка электрокабелей в трубах вас не прельщает совсем, тогда можно использовать металлические кабель-каналы или гофру из нержавейки или оцинковки.

Гофра для кабеля, размеры, цены

Гофротрубы для электросетей выпускаются размером от 16 мм до 65 мм. При выборе размера надо учитывать что у этих изделий есть два диаметра — наружный и внутренний. Если прокладывать собираетесь несколько проводников — проводов или кабелей — диаметр надо подбирать так, чтобы был просвет не менее половины радиуса. Это требование основано на том, что при групповой прокладке (необходимо, кстати, брать специальный кабель) он будет сильнее греться и наличие воздушного зазора будет способствовать лучшему отводу тепла.

Цена на гофрированные электротехнические трубы зависит от многих факторов

Выбор размера

Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:

  • к осветительным приборам — 16 мм;
  • к розеткам и включателям — не менее 20 мм;

Размер гофры для электрического кабеля выбирают в зависимости от количества и размеров проводников

Диаметр гофры для прокладки кабеля подбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.

Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводов

Эта информация справочная, но на нее можно ориентироваться. Брать можно больший, но не меньший диаметр.

Если говорить в общем, то самые дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, дороже всех — металлогофра. Причем, вариант с протяжкой чуть дороже, чем без нее. При покупке надо обращать внимание на одинаковую толщину стенок, на однородность цвета.

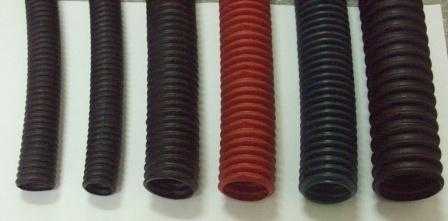

Разные материалы, цвета, толщина стенки и разные цены

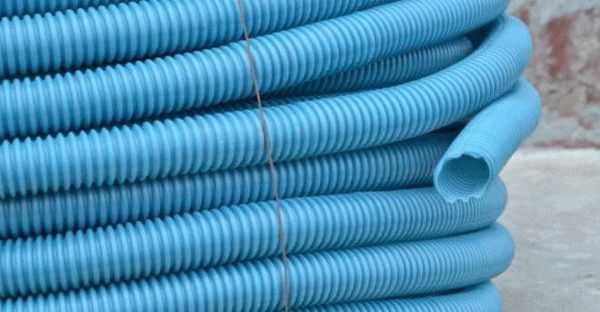

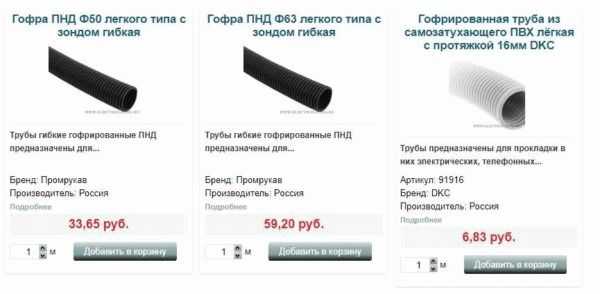

Продается гофра для кабеля в бухтах по 50 и 100 метров, реже можно найти на метры, но цена тогда немного выше. Вообще, цена зависит не только от материала, но и от толщины стенки. Самая дешевая — легкая ПВХ гофра для кабеля, но она порой больше похожа просто на пленку. От чего такая может защитить, сказать сложно. Если вас волнует качество, лучше приобретать все что связано с электрикой не в строительных супермаркетах типа Леруа и т.п. а в специализированных. Качество там обычно получше, а цены если и выше, то обоснованно. Чтобы вы имели преставление о возможном разбросе цен, в таблице сведем несколько видов гофры с краткой технической характеристикой.

Монтаж гофротруб

При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.

При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля. Потому:

  • Максимально возможная длина участка — 20-25 метров. При условии, что трасса имеет не более 4 поворотов.

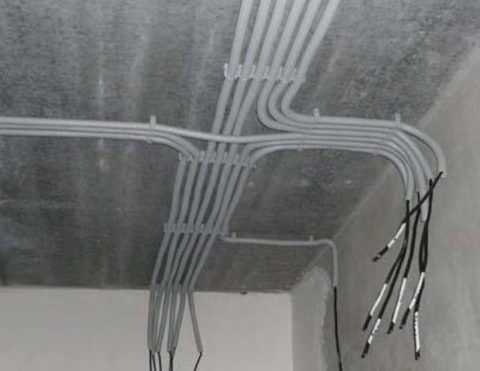

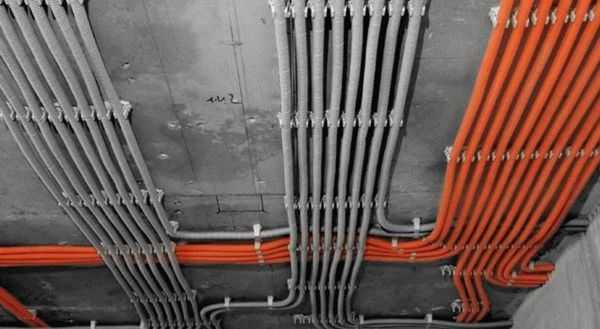

Прокладывают электрогофру параллельно, стараясь сделать как можно меньше поворотов

Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.

Монтаж проводки в гофре

При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.

Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели. При этом тянуть надо без рывков, плавно — чтобы не повредить трос или кабель.

Как протягивать кабель в гофру

При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:

  • Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
  • Сначала протянуть кабель, потом монтировать.

Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже продолжительных участков.

Особенности открытой прокладки на улице

При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.

Это хоть и дешевый способ, но не лучший, так как стяжки лопаются

При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.

Гофра для кабеля и проводов: виды, размеры (диаметр), монтаж


Для его нужна гофра для кабеля, какой она бывает, как выбрать материал, диаметр, как проложить трассу, затянуть кабель, смонтировать.

Источник: stroychik.ru

trubyisantehnika.ru

Гофрированная труба для электропроводки: характеристики, виды, монтаж

Виды гофротруб – как выбрать?

Зная трубы электротехнической гофрированной технические характеристики, это изобретение используют в наружной, подземной и скрытой проводке – для защиты телефонного, силового и телевизионного кабеля. Гофра для электропроводки автомобиля тоже популярна, не смотря сложность в работе  внутри транспортного средства. Сам товар может различаться:

По виду материала:

  • ПВХ – трубы ПВХ гофрированные для электропроводки ценятся именно из-за самозатухающего поливинилхлорида;
  • ПНД (полиэтилен низкого давления) – самые гибкие;
  • ПВД (полиэтилен высокого давления) – применяется для скрытого вида проводки в местах, где невозможно возгорание;
  • ПП (полипропилен) – при установке требует особой технологии;
  • ПА (полиамид) – обладает повышенной гидроизоляцией.


Есть и декоративная гофра, но это изделие – не для электричества.

Важно:

Металлическая гофрированная труба для электропроводки, в основном, применяется при проведении кабеля по легко возгораемой поверхности, например, по дереву, а так он слишком дорог в применении.

По конструкции патрубков:

  • однослойная – это когда у изделия одна стенка;
  • двухслойная – это когда сверху – гофра, а внутри вставлена гладкая часть из полимера.

По типу исполнения:

  • лёгкий – имеет тонкие стенки, а потому великолепно следуют по контуру помещения; популярен для изоляции проводки под подвесным потолком и др.;
  • тяжёлый – повышает прочность из-за толстых стенок, поэтому они эксплуатируются в траншеях под магистралями или в домах под бетонную стяжку.

Для облегчения затягивания кабеля, товар дополняется специальным зондом (проволокой из стали). Без него изделие стоит, конечно, дешевле. Но с протяжкой могут быть не приятные моменты.

Зная основные критерии выбора , останется только определиться с диаметром:

ДиаметрСфера применения
16 ммИспользуют в осветительных приборов, сигнализации, а также телефонных сетей
20 ммПодводят провода к выключателям и розеткам
25 ммПрисоединяют распределительный щит с такими же коробками
32 ммСтыкуют распределительные щиты меж собой
40 -60 ммСоединяют кабеля по всей сети между этажами

vivoz-gbo.ru
