Гофра на вытяжку размеры – Гофра для вытяжки: размеры, диаметр

Содержание

виды, особенности, характеристики и монтаж

При установке системы циркуляции воздуха применяются специализированные конструкции под названием воздуховоды. Без них нет возможности запустить в эксплуатацию оборудование независимо от места его нахождения: квартире, частном доме или производственном объекте.

Во время установки дополняющих приборов на кухне или в ванной комнате, обеспечивающих необходимую вентиляцию, применяются гибкие трубы. Благодаря этому упрощается их монтаж и дальнейшая эксплуатация. Гофра для вытяжки, ее плюсы и минусы, как правильно выбрать и смонтировать своими руками – об этом, и многом другом будет изложено ниже в статье.

Классификация и применение гофры

Гофра (гофрированная труба) применяется для установки воздуховодов между оборудованием, обеспечивающих вентиляцию воздуха в комнате, где они находятся. А также по ним производится отведение отработанной воздушной массы на улицу.

Гофротруба – это гибкий элемент, что объясняется ее конструкцией и техникой производства. Поступают в продажу данные изделия в виде патрубков длиной 700-1000 мм, которые затем растягиваются до 3 метров с сохранением внутреннего сечения. Хорошие качества обусловлены высокими эксплуатационными параметрами и основным достоинством у них является удобство монтажа.

Из-за своей гибкости гофрированный воздуховод применяется для прохождения воздуха в малодоступных местах. К тому же их используют на криволинейных участках и в местах, где воздушный канал должен повернуть под прямым углом. Наиболее часто гофры используют для подключения вытяжки к каналу вентиляции, а также иногда применяют в качестве дымоотвода.

Разновидности гофрированных труб

Гофротрубы производятся из разных материалов. Грамотный подбор гофры для воздуховода является гарантом длительной эксплуатации оборудования. Всякий материал обладает своими достоинствами и недостатками. Проанализируем их подробнее.

Гофры из алюминия и стали

Изделия из алюминиевой ленты – это наиболее популярный вид воздушных каналов в системе вентиляции и они имеют много положительных параметров:

приятный наружный вид, часто устанавливается в открытом виде и служит дополнением интерьера на кухне;
стойкость к коррозии;
большой интервал рабочих температур;
непроницаемость;
маленькая масса;
не нуждается в заземлении;
удобство при установке;

Гофры из стальной ленты, в отличие от труб из алюминия, способны выдержать поток воздуха с увеличенным напором и высокой температурой. Однако они имеют значительный вес и уступают в установке. Стальные гофры являются полужесткими воздуховодами и применяются в промышленности для систем циркуляции воздуха.

Минусом этих двух видов труб является: увеличенный шум, если включен вентилятор большой мощности; вибрация во время работы; подверженность к механическим повреждениям алюминиевых гофров.

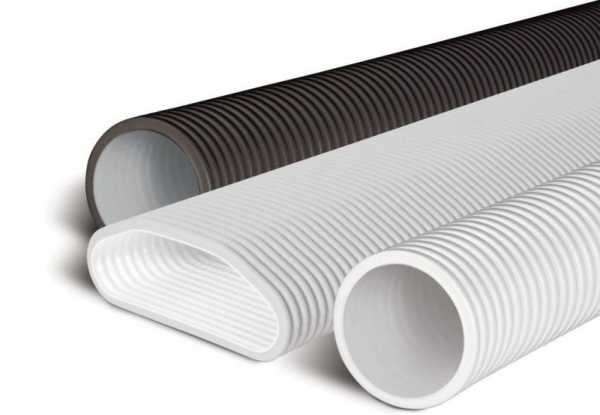

Пластиковые трубы

Для циркуляции воздуха в вентиляционный канал часто применяются гофры спирально-навивного вида, сделанные из пластмассы. Такие воздуховоды выделяются следующими достоинствами:

небольшая цена;
простая установка;
незначительное сопротивление потоку воздуха;
большой выбор по диаметрам и цветовой гамме.

Применяются, главным образом для скрываемого монтажа воздуховодов, поскольку у них нет эстетичности, как у гофров из металла. Но иногда некоторые цветовые оттенки допускают использовать их и при открытой установке, если это вписывается в интерьер кухни. Пластиковая гофротруба является бюджетным вариантом для многих потребителей при установке систем циркуляции воздуха.

К недостаткам труб из пластика относится: пожароопасность материала; выделение ядовитого дыма при горении; слабая прочность, особенно при минусовых температурах.

По методу исполнения гофрированные трубы бывают:

каркасные;
спирально-навивные.

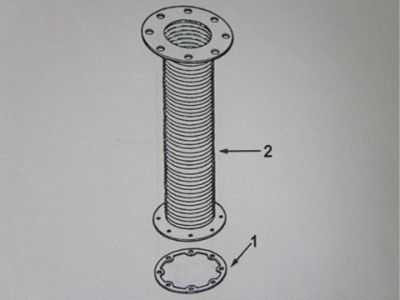

В первом случае – это прочная конструкция для маленьких напоров воздуха, легкая по весу. Представляет собой каркас из металлической проволоки, обмотанный пленкой или алюминиевой фольгой в несколько слоев. Он имеет непрочную стенку, которую легко можно повредить. В связи с этим данный воздуховод подходит лишь для спрятанной установки, чтобы исключить любое вмешательство на предмет нечаянного прокола.

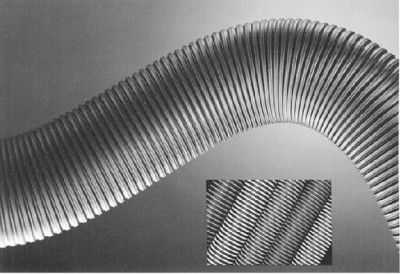

Второй вид воздуховодов изготавливается из металлических лент. Причем такая конструкция является лишь наполовину подвижной – она хорошо растягивается, но принять первоначальную форму уже не может.

Теплоизоляция. Некоторые изготовители предлагают гофрированные изделия с теплоизоляцией. Данные изделия используются для предохранения каналов с большой температурой. Эти жаропрочные конструкции прокладываются снаружи дома, при этом ощутимо уменьшают образование конденсирующей влаги внутри воздуховода.

Сфера и нюансы использования гофры

Разные типы гофрированных изделий, которые выделяются своими размерами и видом материала, наглядно говорят об областях применения данного материала. Кроме электрических и канализационных систем большое применение гофры нашли в быту. Здесь в основном применяются трубы с диаметром в 100-150 мм. Но порой требуются модели и с сечением в 200 и 300 мм.

Каналы для вентиляции из текстиля используются, главным образом, в производственных цехах. Именно из-за текстильного материала такие гофры применяются в помещениях мясо переработки, в общественных столовых и других подобных предприятиях.

Порой при установке возникают нестандартные случаи: соединение двух гофр или ее сокрытие для внешнего обзора на кухне.

Соединение двух частей трубы

Если участок для прокладки гофрированного канала чуть более трех метров, возникает необходимость присоединения дополнительного элемента. В этой ситуации применяются специальные вставки из пластика, на которых труба стягивается хомутами. Если же таких патрубков нет в данный момент из-за нестандартных размеров канала, то допускается соединение делать посредством скотча.

Незаметная прокладка гофра

Вариантов сделать воздуховод незаметным может быть немало, вот лишь некоторые из них:

в подвесном шкафу;
облицовочной плитой;
за счет соответствующей покраски;
за навесным потолком.

В любом случае для того, чтобы не нарушить интерьер кухни, требуется неординарный подход и изобретательность домовладельца.

Нюансы монтажа

Процедуру подключения гофры к вытяжке и циркуляционному каналу можно сделать самостоятельно.

Для выполнения такой работы понадобится:

гофр;
хомуты;
сетка в комплекте с обратным клапаном;
алюминиевый скотч;
герметик;
переходник с квадратной формы на круглое сечение.

Вставка из последнего пункта понадобится, если гофр круглой конфигурации, а в колодце для вентиляции отверстие квадратной или прямоугольной формы. Перед тем, как произвести монтаж воздуховода, нужно знать не только, как установить гофру на вытяжку, но и к вентиляционному каналу.

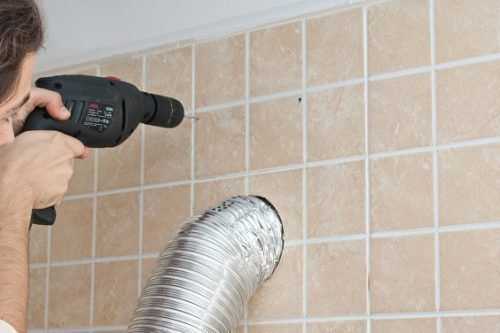

Установка гофры на вытяжку

Сначала перед монтажом канала для кухонной вытяжки гофр нужно полностью растянуть. Затем ввести один конец через технологическое отверстие в вытяжке, надеть его на патрубок и затянуть хомутом. Предварительно вытянуть гофрированную трубу по намеченному пути и наметить на стене отверстия для крепления. Расстояние выдерживать 0,5-0,8 м, иначе в процессе эксплуатации могут появиться прогибы трубы. Если же до вентиляционного отверстия расстояние небольшое, то устанавливать дополнительную фиксацию гофры необязательно.

Установка гофры на вентиляционный канал

Прежде чем заводить трубу в вентиляционный колодец, нужно узнать размеры отверстия. Если они подходят под диаметр гофры для воздуховода, то трубу можно просто ввести в дыру и заделать зазоры пеной, а лучше соединение сделать за счет переходного патрубка с квадрата на круг.

В случае, когда отверстие колодца слишком большое или маленькое, то в первом варианте для нормального вхождения гофры нужно вставить гильзу, а во втором – придется рассверливать. Сверлить нужно небольшим сверлом по окружности гофра с запасом, а затем перемычки срубать шлямбуром.

Веские причины для замены трубы

Гофрированная труба – это сравнительно недорогой и приемлемый вариант для обустройства вентиляции при проведении воздуховода от вытяжки на кухне к вентиляционному каналу. Если гофра установлена правильно, то эксплуатировать ее можно несколько лет без особых проблем, разумеется, при этом нужно соблюдать рекомендации производителя.

Однако у таких гофрированных изделий есть один серьезный недостаток. Со временем, лет через 7-10 на трубе снаружи и внутри образуется налет жира, копоти и гари, который между ребрами нелегко удалить. Поэтому проще будет приобрести и установить новую гофру.

В этом случае, если сравнить срок службы в десяток лет со стоимостью нового аналогичного канала, то замена его уже и не будет такой проблемой. Демонтировав старую трубу, необходимо тщательно почистить все стыки, решетку для вентиляции (лучше поменять). Потом совершить все действия по установке новой гофрированной трубы.

aeroclima.ru

пластиковая, алюминевая, прямоугольная, выбор, установка

Гофрированная труба для вытяжки на самом деле нужна в обиходе или можно без нее спокойно жить? Иногда и в очень редких случаях, действительно можно. Но в местах труднодоступных желательно — гофра для вытяжки имеет преимущество, как при монтаже, так и при установке. В таком месте, как вентиляция, необходимо только гофрированный воздуховод. Он имеет два типа: алюминиевый и пластиковый.

Гофрированная труба для вытяжки ставится по желанию владельца

Пластиковая гофрированная труба

Пластиковая гофра труба для вытяжки довольно удобна в эксплуатации, так как совершенно не создает шум. Также преимуществом такой трубы является аккуратный вид, она меньше привлечет к себе внимания (особенно если ее невозможно спрятать). Установка пластиковой гофры не займет много времени и сил.

Алюминиевая гофра является популярной среди потребителей

Алюминиевая же гофра является самой популярной. Алюминиевая гофрированная труба обладает такими преимуществами, как:

очень прочная;
огнестойкая, пажаробезопасная;
качества аэродинамики;
может выдержать температурный режим 30—250 градусов;
подходит по своим качествам и на производство, и на обычную кухню.

Выбор и установка

Прежде чем установить, необходимо правильно подойти к выбору. Для этого правильно рассчитайте диаметр трубы. Это можно узнать в инструкции, а можно замерить самостоятельно. Ведь труба на вытяжку бывает разных размеров в диаметре. Это очень влияет на работу как устройства, так и в эксплуатации самой гофротрубы. При неправильном подходе к выбору, может произойти поломка и уменьшение эксплуатационного срока.

Размер кухонной вытяжки стандартный, а вот труба может быть в диаметре от 10 см до 15 см, длина же разная. Поэтому требуется еще замер длины расстояния от самой вытяжки до вентиляционного отверстия. Не следует делать большое количество изгибов, так как гофрошланг будет мене производительный и не сможет в полной мере защитить от выхлопных газов. Установка является следующим этапом.

Установка гофры проводится в 4 этапа

Прочистите вентиляционные ходы.
Растяните гофру — так складки будут глушить поток шума.
Далее воздуховод крепим на переходник и применяем хомут.
Фиксируем гофру от вытяжки на вентиляцию.

Особенности монтажа

Установка — дело не сложное, но должна проходить по правилам. И первое из них — это крепление или переходник. Используйте только специальный переходник-хомут, а не герметический клей. Не делайте острые углы. Это сократит производительность системы. Проверьте тягу в вентиляции. Для этого можно использовать обычный лист бумаги, который покажет уровень вытягиваемых выхлопных газов. Воздуховод приобретайте только после покупки вентиляционных систем.

Если вы купили все правильно, то составные части будут более эффективно подходить и работать.

Не забывайте и про качество. Вытяжка с гофрой не терпит низкой цены. Чем дешевле, тем больше шансов на быструю поломку и некачественную работу. Надо отметить и тот факт, что пострадать от вашей экономии может вся семья. От собираемых на кухне выхлопных газов, нарушается здоровый образ жизни и страдает здоровье всех, кто живет в квартире. Так что сто раз подумайте, следует ли экономить на своем здоровье и своих близких.

Как спрятать гофру на кухне

Монтаж гофры для вытяжки можно выполнить так, что ее будет видно, а можно спрятать или закрыть. Проще тем, у кого есть в наличии шкаф или запланировано натянуть потолок. Благодаря натяжному потолку есть возможность скрыть расстояние между вентиляцией и вытяжкой, а также не будет бросаться в глаза. Ну а если в ваши планы не входит делать натяжные потолки в квартире? Как же поступить тогда?

Как уже говорилось, может спасти подвесной шкаф из кухонного гарнитура, а можно задекорировать. Для этого можно использовать либо фальшивую панель, которая замаскирует переходник вместе с трубой. Либо использовать металлический каркас, который будет полностью повторять трубу. Это также поможет и в уменьшении выхлопных газов, которые меньше будут просачиваться сквозь металлические крепления.

Установка каркаса может быть дополнена коробом из гипсокартона, который можно покрасить в любой цвет и сделать любой формы. Крепиться он может и на потолке, и на стене. Дополнением к такому варианту будут служить светильники, вмонтированные в короб.

Закрывать трубу от вытяжки на кухне можно и еще одним универсальным способом: самостоятельно сделанный шкаф – декор, у которого нет ни дна, ни верхней части. Установка такого каркаса-шкафа не потребует больших усилий, так как есть возможность использовать для этого свою старую кухонную мебель.

Необходимые материалы для установки и декорирования вытяжки на кухне

Нельзя сказать, что для самостоятельного декорирования и установки гофротрубы нужно много материалов и инструментов. Гофротруба для вытяжки потребует наличия определенного списка.

Во-первых, напомним о том, что обязательно требуется переходник – насадка для крепления.
Во-вторых, крепежный элемент и изоляция на гофру.
Следующим на очереди – профиль, перфорированный уголок и гипсокартон.
А в последнем ряду, краска нужного цвета и стартовая шпатлевка.

Понятное дело, что инструментом будет к этому перфоратор, шпатель, шуруповерт и кисти разных размеров (исходим от размера материалов). Сам монтаж несложен, а вот декор может затянуться. В зависимости от выбранного варианта. Не забывайте и об удлинителях на электричество. Провода необходимо прятать. Для этого подойдет гофра для проводов. Она также продается по длине и по своему обыкновению пластмассовая, что обеспечивает безопасность использования электроприборов.

Где можно использовать гофру

Не следует считать, что гофрированная труба используется только на кухне. Вовсе нет. Из-за ее гибкости и возможностей выдерживать высокие температуры, гофру используют для конструкции теплого пола. Касаемо двухслойной трубы-гофры, ее используют для устройства канализаций в частных домах, а также при монтаже трубопровода.

При помощи такой трубы есть возможность подключить радиатор или вентиляцию, но более интересным является вариант использования гофрированной трубы, как отсоса: например, водоотсоса из пристроек в хозяйстве.

Точно так можно убрать опилки. Стружка убирается в момент при использовании стружко-отсоса, сделанного своими руками.

vozduhstroy.ru

Гофрированная труба для вытяжки: пригодность и монтаж

Как общеизвестно, при каждом повороте воздуховода на 90 градусов ветка вытяжки теряет эффективность на 10% процентов. В гофрированной трубе тоже мощность падает, потому что воздух трется о стенки. С этой точки зрения гладкий металл либо пластик предпочтительнее. Чтобы снизить трение, выбирайте воздуховоды из полимеров, покрытые изнутри специальным антистатическим составом. Из-за накапливающегося внутри электрического заряда пластиковые трубы становятся магнитом для пыли. Гофрированная труба для вытяжки ведет себя иначе.

Вытяжки

Большинство бытовых вытяжек имеет сверху выход круглой или квадратной апертуры для подсоединения воздуховодов. Допускаем исключения, сделанные для пластиковых прямоугольных труб, но это редкость, нежели правило. Часто встречаем вытяжку с воздуховодами в комплекте.

Заменит трубопровод из любого материала отличный алюминиевый гофр. Каждый, кто видел товар в магазине, поражался малым размерам, в реальности короткий «патрубок» растягивается минимум до трех метров. Эксплуатировать советуют как раз при максимальной длине, до минимума снижающей сопротивление проходящего воздуха.

Трудность в установке вытяжки. Чаще к стенке крепится деревянный брусок по длине кухонной плиты. Главное, чтобы вытяжка висела по центру в обеих плоскостях:

по длине;
по ширине.

Оборудование сопровождается инструкцией с указаниями высоты подвешивания вытяжки относительно поверхности плиты. Для газовых плит значение больше, чем для прочих, составляет 75 см. В остальных случаях вытяжка висит на высоте 60 см. Не стоит слишком удалять портал от готовящейся пищи, иначе часть веществ минует апертуру, чтобы осесть на потолке.

Правила по монтажу вытяжки

Гофрированные трубы гибкие и идут в разных направлениях. Тяжелым случаем является расположение вентиляционного отверстия под потолком кухни в противоположном от плиты углу. Если вести вывод пластиковыми или железными трубами произвольного сечения, получится минимум 3 поворота. Значит, вытяжка будет работать на 30% хуже. Ситуацию исправит натяжной потолок, над которым пойдет гибкая труба для вытяжки прямиком в отверстие, пересекая кухню диагонально. В результате получится единственный поворот над плитой и сглаженный изгиб возле входа в систему вентиляции.

Сопротивление ветки определяют диаметр трубы для вытяжки и линейные размеры. Тут просто — чем уже ход, тем сложнее воздуху пройти наружу. Для вытяжек с круглым выходом стараемся тракт выполнить без применения прямоугольных воздуховодов. Переходник между двумя типами труб съест часть мощности. Воздуховодов прямоугольного сечения несколько по типоразмерам, и все уступают по площади сечения гофру и круглым трубам.

Обратите внимание, что вытяжка не должна закрывать отдушину. Вытяжка и вентиляция — разные вещи. Недопустимо жертвовать притоком свежего воздуха с улицы ради избавления кухонного потолка от копоти, выделяющейся в процессе готовки. На входное отверстие вентиляционного канала покупают специальную решетку с обратным клапаном. В устройстве имеются:

Ряд малых отверстий под вентиляцию воздуха кухни вследствие естественного побуждения потоками, заходящими в окна и двери.
Центральное отверстие для вывода вытяжной системы. Сюда подсоединяется гофр или ПВХ трубы для вытяжки.

Когда вентилятор вытяжки прекращает работу, обратный клапан открывается, вентиляция начинает функционировать.

Обратите внимание, производительность оборудования выбирается равной трем объемам кухни, но определить действительное значение параметра после установки затруднительно. Потребуется специальный прибор — анемометр. Обычно встраивается в секцию системы трубопровода и после измерения демонтируется, либо заменяется участок, содержащий измеритель.

Повторим — на каждом повороте вытяжка теряет 10% производительности. Результат установки оборудования способен оказаться нулевым. Попытайтесь оценить работу канала до установки. Поскольку декоративная труба для вытяжки заводится в отверстие системы вентиляции, необходимо удостовериться в отсутствии обратной тяги. Прислоните бумажный лист к решетке. Должен висеть без помощи руки круглогодично. В противном случае установка системы малорезультативна.

При описанном раскладе рекомендуется посмотреть на кухонные вытяжки, работающие по принципу рециркуляции. Агрегаты забирают воздух, пропускают струю через каскад фильтров и выбрасывают обратно в кухню. Способны справиться с:

сажей;
жиром;
запахами.

Принцип действия зависит от типа фильтра, установленного внутри, съемные элементы подбирают в зависимости от индивидуальных потребностей. К примеру, готовящиеся мясо и рыба обусловят необходимость в устранении из воздуха жирных капель. Но запах можно оставить, если нравится домашним. Преимущество решения в ненужности воздуховода. Система вытяжки работает без этого. Само оборудование плоской формы, устанавливается под висящую над плитой секцию шкафа. Естественно, необходимо позаботиться о надежном креплении мебели: падение на варочную индукционную панель разобьет плиту, потребуется покупать новую (замена стеклокерамического покрытия ненамного отличается от полной стоимости оборудования).

Вытяжка для котлов отопления и печей

Сегодня модно использовать газ, чтобы обогреться зимой. В феврале 2012 года погибла семья, задохнувшись в собственном доме, оборудованном отопительным котлом. Причина: в дымоходе, на вершине под козырьком образовалась ледяная пробка. В результате угарный газ не пошёл в вытяжку, а направился в жилые помещения. Погибли даже животные.

Рассмотрим пару типичных ошибок, приводящих к подобному исходу. Чем вызвана вышеописанная ситуация, официально не сообщалось. Итак, газ представляет собой углеводородные соединения, в результате сгорания образуется два вещества:

Вода.
Углекислый газ.

Это в теории. На практике голубое топливо содержит примеси серы. При сгорании газа серный оксид, соединяясь с водой, дает опасную кислоту. Потому нельзя применять для газового котла стандартные стальные трубы, даже кирпич. Это приведет к плачевным последствиям по отношению к вытяжке. Кирпич насквозь пропитывается продуктами сгорания, через неизвестное время серная кислота разъедает материал напрочь. Труба и дымоход способны попросту рухнуть вниз на хозяина.

Делать вытяжку из заводской нержавейки нельзя. Сталь легко разъедается серной кислотой. Чтобы вытяжка работала исправно, используйте два материала:

Жаропрочную керамику (допустимы клинкер и терракота).
Специальную сталь наподобие AISI 321.

В конструкции вытяжки предусмотрите устройство для отвода конденсата, чтобы не образовалось ледяной пробки зимой. Это осуществляют при помощи специальных тройников.

Стальные и керамические трубы для вытяжки

Специальная сталь толщиной 6 мм окружена жаростойкой минеральной ватой, заключенной в оболочку из добавочного слоя нержавейки. Вместе конструкция образует сандвич, который надежно изолирует тепло вытяжки и не дает конденсату оседать наверху печной трубы. Рабочая температура элементов составляет 750 ºС, предельная — 1000 ºС. Так выглядит заводская вытяжка Вулкан.

Что касается керамики, завод Tona предлагает два варианта:

Квадратная труба для вытяжки с пазогребневым соединением сегодня устарела.
Современная вытяжка, диаметр трубы эквивалентен квадратному сечению, построена на основе фланцевых соединений.

Скрепляются элементы вытяжки специальным раствором, которому не страшен любой жар. Предельная температура керамики зашкаливает за 1000 ºС, производитель дает гарантию на изделия, составляющую 30 лет.

Важно! При установке точно следуйте инструкции, чтобы не потерять право на сервисное обслуживание. Гарантия нарушается самоуправством.

При покупке деталей примите к сведению простое правило: диаметр вытяжки должен превышать размер выходного отверстия газового котла, печи и прочих устройств обогрева. Планируйте устройство вытяжки для котла правильно — никто не пострадает, дом будет в тепле.

Из обзора понятно, что не любой материал годится применять в выбранном месте. Гофра для вытяжки уместна на кухне, монтаж вентиляционной системы на выходе лучше делать из пластика. Идеально, если входные трубы из нержавейки либо шифера. На портале размещен специальный обзор, посвященный подобным решениям.
