Гофра оранжевая для кабеля – Труба гофрированная ПНД черная — оранжевая (гофра) купить в Москве не дорого с доставкой, цена, фото, отзывы, гарантия производителя, характеристики.

Содержание

Гофра для кабеля уличная, цена

Диаметр внешний

19,5 мм 1 24,1 мм 1 24,3 мм 1 31 мм 1 31,1 мм 1 38,6 мм 1 38,7 мм 1 48,5 мм 3 50 мм 2 63 мм 2 75 мм 1 90 мм 1 110 мм 2 160 мм 1 200 мм 1 10,1 мм 13 мм 14 мм 14,6 мм 15,8 мм 15,9 мм 16 мм 16,2 мм 18,2 мм 19,2 мм 19,7 мм 20 мм 20,2 мм 20,5 мм 21,2 мм 22 мм 22,1 мм 22,4 мм 24 мм 24,2 мм 24,5 мм 24,6 мм 25 мм 25,7 мм 26 мм 26,2 мм 26,4 мм 28,5 мм 29 мм 29,6 мм 30,8 мм 31,4 мм 32 мм 33 мм 34,5 мм 37,2 мм 38 мм 39,2 мм 40 мм 44 мм 45,3 мм 49 мм 56 мм 58,7 мм

Показать ещёСкрыть

www.isolux.ru

Труба гофрированная ПНД HF безгалогенная оранжевая (гофра)

Сортировать по:
  • умолчанию
  • цене
  • по наличию
Сортировать по:
  • умолчанию
  • цене
  • по наличию

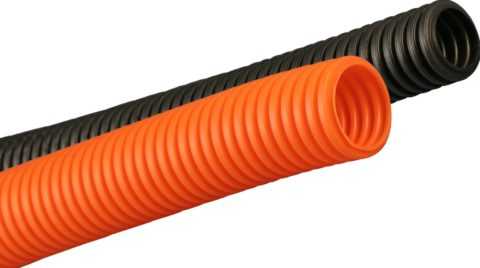

Гофрированная труба ПНД HF оранжевая безгалогенная (гофра)

Кабельные и сетевые коммуникации очень часто прокладываются в стене или иных поверхностях, где на их структуру могут воздействовать разнообразные внешние факторы. Для защиты подобных сетевых магистралей человеку предлагается использовать специальную гофрированную трубу ПНД HF. При помощи данной трубы пользователь способен производить монтаж коммуникационных линий не только в настенном, но и напольном варианте, без каких – либо ограничений. Рекомендуется применять подобный аксессуар в любой сфере деятельности человека, начиная с бытовой и заканчивая промышленной обстановкой.

Гофра состоит из полиэтилена, который производится под низким давлением, поэтому он очень плотный, эластичный и имеет множество преимуществ по сравнению с другими изоляционными материалами. За счёт подобной конструкции материала, гофрированная труба может подвергаться любому внешнему динамическому и тепловому воздействию. Данная конструкция может без проблем переносить критические температурные нагрузки, без каких-либо деформаций или воспламенений. Рекомендуется эксплуатировать гофру при окружающей температуре -40°C до +90°C. При этом сетевые коммуникации, находящиеся в гофрированной трубе не будут подвержены данному температурному режиму, поскольку подобная изоляционная оболочка будет выполнять защитную функцию.

Такое свойство особенно важно при эксплуатации гофрированной трубы на производстве и в промышленности, где имеется большая температура окружающей среды, и без использования подобных конструкций проводники и сетевые линии просто – напросто деформировались или оплавлялись. Кроме тепловых нагрузок, гофра прекрасно выдерживает динамические и проникающие воздействия. В связи с этим её очень часто устанавливают в поверхности, где есть большая вероятность смещения состава плоскости. При помощи гофры пользователь может размещать сетевые проводники между несущими стенами или сваями, и после истечения большого количества времени, когда произойдёт расслоение поверхности, сам кабель не деформируется и будет целым. В данном случае всю деформацию и растяжение примет на себя гофрированная труба.

Поскольку гофра имеет оранжевую окраску то её очень легко заметить при проведении различных технических работ с поверхностью. Например, при штробировании стены рабочий намного быстрее заметит оранжевую гофру, чем провод или другую изоляцию, и даже при контакте зубила с конструкцией получить моментальный пробой очень проблематично. В связи с этим применение гофрированной трубы во много раз повышает безопасность линий электропередач. Выпускается безгалогенная гофра ПНД HF в разных модификациях, которые отличаются между собой диаметром трубы. Пользователю на выбор предлагаются диаметры: 16, 20, 25, 32, 40, 53, 63мм. Сечение гофрированной трубы определяет количество сетевых проводников, которые могут размещаться в ней. Используя гофрированную трубу при проведении линий электропередач в помещении или вне его, пользователь может во много раз повысить надёжность и безопасность данных коммуникаций.

Производители электрооборудования
Нажмите на логотип производителя чтобы посмотреть все его товары в этом разделе.

shop220.ru

Гофра для кабеля и проводов: виды, размеры (диаметр), монтаж

Главная » Электрика » Гофрированная труба для прокладки кабелей и проводов

При реконструкции проводки или монтаже новой, ее рекомендуют «упаковывать» в защитную оболочку. Чаще всего используют гофрированные электротехнические трубы, которые обычно называют «гофра для кабеля и проводов». Она представляет собой круглый в сечении шланг с ребристой поверхностью. За счет ребристости значительно повышается ее гибкость.

Зачем нужна гофра

Содержание статьи

Прокладку электрического кабеля и проводов в гофре рекомендуют по разным причинам:

  • При прокладке в горючих стенах (деревянных или каркасных), за горючей отделкой (вагонка, плиты ПВХ), при креплении к деревянным перекрытиям — по соображениям пожарной безопасности. В этом случае выбирают негорючие оболочки.
  • При прокладке за отделочными материалами — за вагонкой, гипсокартоном, ПВХ плитами и т.п. — из соображений безопасности. Чтобы при попытке повесить что-либо на стену, повредить кабель было сложнее. В том случае самый важный показатель — твердость оболочки.

    Гофрированные трубы для электропроводки бывают разных цветов. Это не прост так, цвета имеют определенное значение

  • При укладке кабеля в стяжку или под пол, под отделку, гофру используют с несколькими целями. Во-первых, для защиты от сдавливания при заливке бетоном. Во-вторых, для возможности поменять кабель в случае его повреждения без разрушения пола. В-третьих, для защиты от повреждения.
  • При наружной прокладке оболочка нужна для защиты кабеля от атмосферных воздействий (ультрафиолет) и механических повреждений.
    • При открытой прокладке по воздуху необходима гофра с широким температурным диапазоном (чтобы выдерживала нагрев и мороз) и стойкость. к ультрафиолету. Если кабель подвешивается, необходимо еще и армирование — для увеличения несущей способности.
    • При подземной прокладке важна водонепроницаемость, а также жесткость.

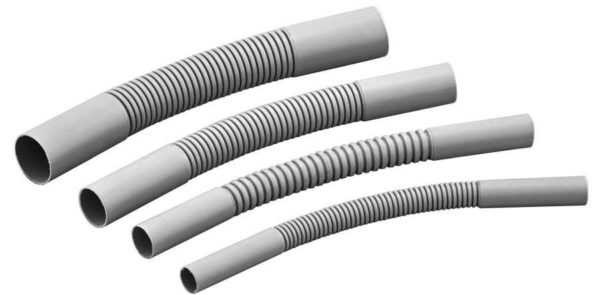

      При прокладке жесткой гофры на поворотах лучше использовать специальные муфты

Вообще, от механического разрушения гофра, даже металлическая, — не лучшая защита. Можно надеяться только на то, что ощутив что сверло провалилось, удастся вовремя остановиться. А чтобы точно не попасть в электропроводку, лучше иметь точный план ее прокладки с замерами и привязкой к углам. Ведь кабель в гофре, даже под нагрузкой, определяет далеко не каждый детектор проводки. Так что не забываем перед заливкой стяжки, перед отделкой, фотографировать, зарисовывать проставлять расстояния.

Виды гофры для прокладки кабелей

Гофра для кабеля есть разная по прочности:

  • Легкая. Имеет тонкую стенку и наивысшую степень гибкости. Рекомендована для прокладки под обшивкой в стенах и на потолках. Механическую нагрузку держит слабо.
  • Средняя. Чуть толще чем легкая, но не настолько жесткая как тяжелая. Может использоваться в стенах и в стяжке. В стенах они хороши, но в стяжке лучше укладывать тяжелую гофру.

    Это двустенная гофра — снаружи ребристая, внутри гладкая. С ней повторно затянуть кабель не проблема

  • Тяжелая. Стенки толстые, гибкость низкая. Можно укладывать в стяжку, закапывать в землю. Для поворотов лучше использовать уголки или специальные муфты, так как минимальный радиус изгиба довольно большой. Они дают нормальную степень защиты как по влаге, так и по пылезащищенности.
  • Армированная. Пластиковые оболочки наносятся поверх скрученной в спираль стальной проволоки. Это — лучший вариант для укладки в грунт и при подвешивании.

Как видите, классификация идет по прочностным свойствам, что определяет область использования.

Разновидности

Кроме всего этого есть еще гофра с протяжкой и без. Протяжка — это тонкий трос или провод, который облегчает затяжку кабеля в гофру. Кабель привязывают к концу троса, тянут за другой его конец, заправляя кабель внутрь. Без протяжки справится с этой задачей проблематично — при достаточной жесткости несколько метров кабеля можно просто просунуть внутрь, но если трасса длинная, это будет слишком сложно.

Кабельная гофра может быть с протяжкой (правильное название «зонд») и без

Если уж говорить о видах пластиковой гофры, надо упомянуть, что есть двухслойная гофра. Снаружи у нее такая же ребристая поверхность, а внутри она гладкая. Гофра для кабеля такого вида стоит дорого, но при необходимости в нее реально можно протянуть новый кабель. В тех видах, где внутренняя стенка ребристая это удается далеко не всегда — если трасса имеет минимум поворотов, да и те по широкому радиусу.

Металлическая и метало-полимерная гофра

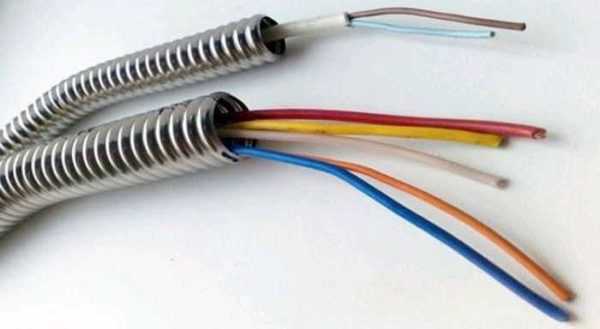

Металлическая гофра для кабелей тоже бывает разной. Ее делают из оцинкованной или нержавеющей стали. Кроме того, есть металлическая гофра с полимерным покрытием. Она имеет лучшие характеристики по защите от пыли, попадания влаги. Такую защитную оболочку еще называют метало-полимерной.

Из каких материалов

Гофра для кабеля и электрических проводов изготавливается из пластика и металла. Материалы используются разные, с разными характеристиками. Их надо выбирать исходя из тех задач которые они должны выполнять.

  • Полипропилен (ППР). По цвету эта гофра обычно синяя, материал самозатухающий, не поддерживает горение. Отличается повышенной водойстойкостью может использоваться для прокладки кабелей на улице или в помещениях с повышенной влажностью.

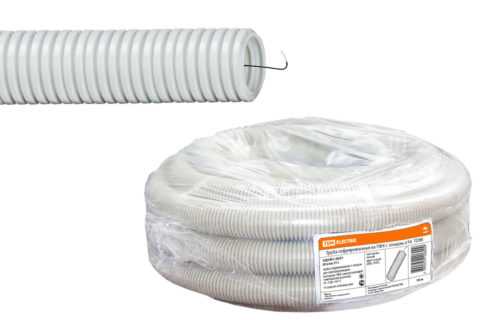

  • ПВХ (поливинилхлорид). По цвету — серые трубы, самозатухающие. Гофра ПВХ не водостойкая, применяться может только в сухих помещениях.

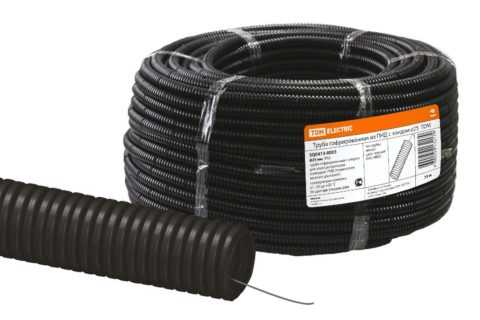

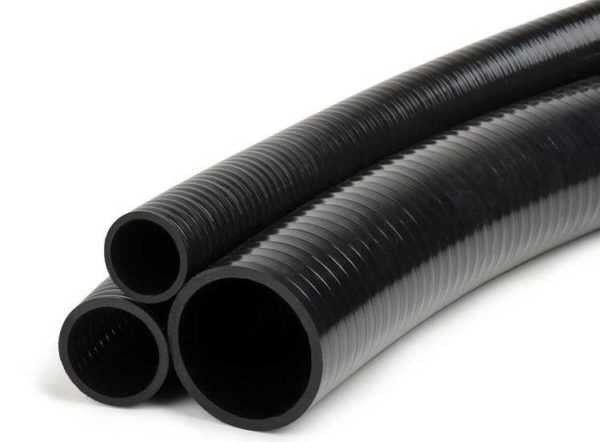

    Черная кабельная гофра чаще всего изготавливается из ПНД,Но может быть и из полипропилена (ППР)

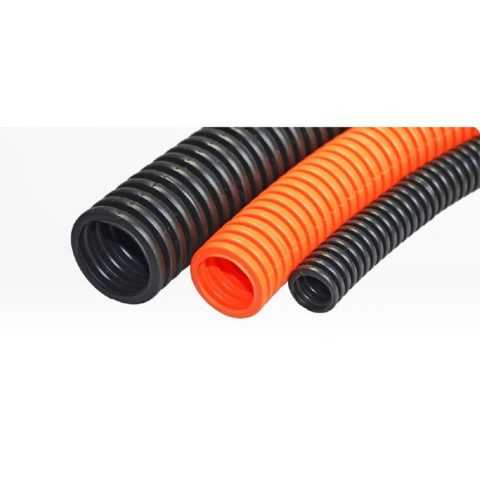

  • ПНД (полиэтилен низкого давления). По цвету — оранжевые, черные, материал горючий, но стойкий к химическим воздействиям и воде. Область применения — прокладка в стяжке и штробах в негорючих стенах, открытая прокладка на улице.
  • Металл (нержавеющая или оцинкованная сталь). Негорючий материал, стойкий к механическим и химическим воздействиям. Рекомендован для электропроводки в горючих строениях (деревянные, каркасные). Также хорош для прокладки на открытом воздухе.

Если говорить о соблюдении норм пожарной безопасности при монтаже прокладки в горючих стенах, идеальный вариант — металлическая труба. Она спасает от нагрузок, которые могут возникнуть при изменении размеров здания. Не могут с ней справится и грызуны. Также это лучший вариант с точки зрения пожарной безопасности: даже при возникновении токов КЗ и несрабатывании автомата защиты вероятность прожечь трубу с толщиной стенки 2 мм очень мала. А значит пожар не начнется. Если прокладка электрокабелей в трубах вас не прельщает совсем, тогда можно использовать металлические кабель-каналы или гофру из нержавейки или оцинковки.

Гофра для кабеля, размеры, цены

Гофротрубы для электросетей выпускаются размером от 16 мм до 65 мм. При выборе размера надо учитывать что у этих изделий есть два диаметра — наружный и внутренний.  Если прокладывать собираетесь несколько проводников — проводов или кабелей — диаметр надо подбирать так, чтобы был просвет не менее половины радиуса. Это требование основано на том, что при групповой прокладке (необходимо, кстати, брать специальный кабель) он будет сильнее греться и наличие воздушного зазора будет способствовать лучшему отводу тепла.

Цена на гофрированные электротехнические трубы зависит от многих факторов



Выбор размера

Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:

  • к осветительным приборам — 16 мм;
  • к розеткам и включателям — не менее 20 мм;

    Размер гофры для электрического кабеля выбирают в зависимости от количества и размеров проводников

  • от главной распределительной коробки до следующей коробки, от щитка — не менее 25 мм;
  • соединение между двумя электрощитками — не менее 32 мм, причем лучше иметь запасную вторую линию;
  • проход через перекрытие этажей — жесткой гофрой не менее 40 мм в диаметре;
  • укладка слаботочных кабелей (телефон, интернет, антенна, и т.п.) — от 25 мм.

Диаметр гофры для прокладки кабеля подбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.

Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводов

Эта информация справочная, но на нее можно ориентироваться. Брать можно больший, но не меньший диаметр.

Цены

Если говорить в общем, то самые дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, дороже всех — металлогофра. Причем, вариант с протяжкой чуть дороже, чем без нее. При покупке надо обращать внимание на одинаковую толщину стенок, на однородность цвета.

Разные материалы, цвета, толщина стенки и разные цены

Продается гофра для кабеля в бухтах по 50 и 100 метров, реже можно найти на метры, но цена тогда немного выше. Вообще, цена зависит не только от материала, но и от толщины стенки. Самая дешевая — легкая ПВХ гофра для кабеля, но она порой больше похожа просто на пленку. От чего такая может защитить, сказать сложно. Если вас волнует качество, лучше приобретать все что связано с электрикой не в строительных супермаркетах типа Леруа и т.п. а в специализированных. Качество там обычно получше, а цены если и выше, то обоснованно. Чтобы вы имели преставление о возможном разбросе цен, в таблице сведем несколько видов гофры с краткой технической характеристикой.

НазваниеТипВнешний диаметрВнутренний диаметрПротяжкаЦена за метрIPНазначение
Гофра ПВХлегкая16 мм11,4 ммда2,4 руб
Труба гофрированная ПНД чернаяДКС15,7 мм11,3 ммдаот 7,5 руб/м55для скрытой прокладки
Труба гофрированная ПНД чернаяДКС19,5 мм14,5 ммдаот 8,9 руб/м55для скрытой проводки
Труба ПНД красная двустенная жесткая50 мм41,5 ммда78,5 руб/м44для скрытой прокладки
Труба ПНД тяжелаятяжелая31 мм23,4 ммдаот 9,7 руб/м55скрытая прокладка
Труба ППЛ (полипропилен) гофрированнаялегкая19,7 мм14,8 ммдаот 28 руб/м55открыта, Скрытая прокладка
Гофротруба полиамидчерная21,2 мм16,8 ммнетот 52 руб/м68открытая, скрытая прокладка, стойкость к ультрафиолету
Гофротруба полиамид серая21,2 мм16,8 ммдаот 48 руб/м68открытая, скрытая прокладка

Монтаж гофротруб

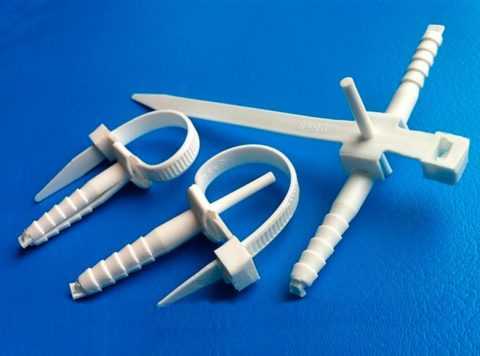

При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.

При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля. Потому:

  • Максимально возможная длина участка — 20-25 метров. При условии, что трасса имеет не более 4 поворотов.

    Прокладывают электрогофру параллельно, стараясь сделать как можно меньше поворотов

  • Повороты не должны быть расположены рядом. Расстояние между ними не менее 4-5  метров. Если есть необходимость сделать повороты рядом, возле них лучше поставить распределительную коробку или ревизионный лючок.
  • Угол поворота — не менее 90°, радиус — чем больше, тем лучше.
  • Если трассы для электропроводки и малоточных кабелей и проводов идут рядом, минимальное расстояние для прокладки двух рукавов гофры — 200 мм. Пересекаться они могут только под прямым углом.

Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.

Монтаж проводки в гофре

При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.

Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели. При этом тянуть надо без рывков, плавно — чтобы не повредить трос или кабель.

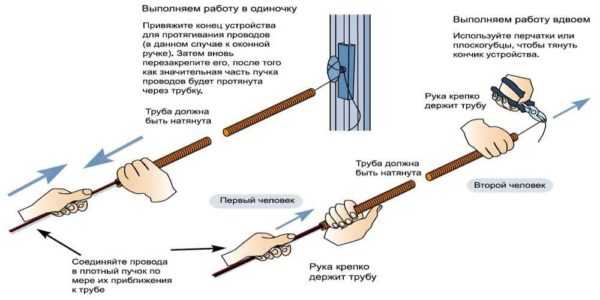

Как протягивать кабель в гофру

При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:

  • Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
  • Сначала протянуть кабель, потом монтировать.

Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже продолжительных участков.

Особенности открытой прокладки на улице

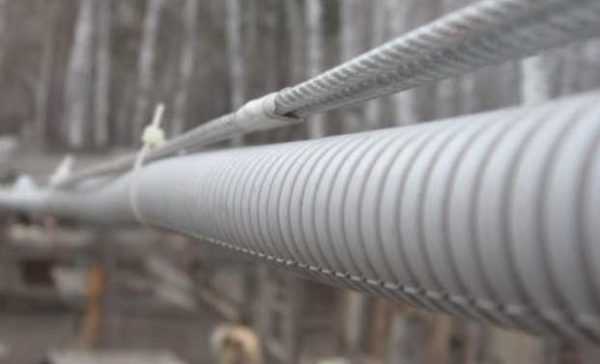

При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.

Это хоть и дешевый способ, но не лучший, так как стяжки лопаются

При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.

stroychik.ru

Гофра для проводов оранжевая, цена

Диаметр внешний

16 мм 1 20 мм 1 24,1 мм 1 24,3 мм 1 31 мм 1 31,1 мм 1 38,6 мм 1 38,7 мм 1 48,5 мм 2 10,1 мм 13 мм 14 мм 14,6 мм 15,8 мм 15,9 мм 16,2 мм 18,2 мм 19,2 мм 19,5 мм 19,7 мм 20,2 мм 20,5 мм 21,2 мм 22 мм 22,1 мм 22,4 мм 24 мм 24,2 мм 24,5 мм 24,6 мм 25 мм 25,7 мм 26 мм 26,2 мм 26,4 мм 28,5 мм 29 мм 29,6 мм 30,8 мм 31,4 мм 32 мм 33 мм 34,5 мм 37,2 мм 38 мм 39,2 мм 40 мм 44 мм 45,3 мм 49 мм 50 мм 56 мм 58,7 мм 63 мм 75 мм 90 мм 110 мм 160 мм 200 мм

Показать ещёСкрыть

www.isolux.ru

Гофра для проводов оптовая цена со склада, доставка по РФ

Гофротруба (гофра) — один из самых востребованных электротехнических материалов сегодня. Ниже описано почему и приведены основные отличая ПНД и ПВХ, даны рекомендации по применению и монтажу.

Защита электрических проводов является необходимой мерой, позволяющей предотвратить повреждение токоведущих жил и возникновение неблагоприятных последствий. Использование в качестве дополнительного слоя изоляции гофрированных поливинилхлоридных труб−это самый доступный и в то же время надежный способ защиты.

Многочисленные достоинства гофры для проводов существенно превышают ее небольшие недостатки. Эти изделия прочны и надежны, отличаются хорошей гибкостью и малым весом. Транспортировка и последующий монтаж гофры для провода не представляет никаких сложностей. Невысокая цена делает этот материал общедоступным, что также способствует его большой популярности.

Особенности ПВХ гофры

Способность не поддерживать горение является одним из главных достоинств, которые имеет гофрорукав ПВХ. Кроме того, гофрированная оболочка, надетая поверх провода при нагреве, сжимается и перекрывает поток кислорода, не давая пламени разгораться.

Эта особенность в сочетании с хорошими диэлектрическими характеристиками сделали пластиковую гофру для проводов незаменимой при монтаже электрической проводки и слаботочных цепей. Следует отметить, что надежную защиту может обеспечить только использование качественного материала. Поэтому выбору гофры следует уделять особое внимание.

Нередко возникают ситуации, когда, пригласив электрика для проведения каких-либо работ хозяева квартиры перепоручают ему закупку всех необходимых материалов в надежде на то, что «специалисту виднее». Такой подход может привести к малоприятным последствиям. Стремясь сэкономить, мастер может приобрести и низкокачественные материалы, характеристики которых не соответствуют заявленным.

Как проверить качество гофрированных ПВХ труб

Перед тем как мастер займется монтажом электрической гофры следует убедиться в ее качестве. Для этого следует отрезать небольшой кусок трубы и поджечь его. Качественный материал при контакте с пламенем практически сразу погаснет. Если подожженная гофра не гаснет, то такой материал использовать однозначно нельзя, поскольку он не выполняет своих основных функций и может стать причиной сильного пожара.

Разновидности гофры под кабель

Этот материал выпускается легкого и тяжелого типов. Легкий гофрорукав имеет слабую механическую устойчивость. Может использоваться под гипсокартонными конструкциями, и в других местах где на проводку не будет сильного давления. Замуровывать в бетон гофрированные трубы легкого типа запрещается. Материал может не выдержать веса бетонной стяжки т разломаться. В результате провод окажется без должной защиты.

При необходимости смонтировать проводку скрытого типа используют гофру тяжелого типа. В такой гофре провод может быть смонтирован в бетоне, земле или штукатурке. Монтаж производят по основаниям из несгораемых материалов.

Характеристики о особенности использования гофрированных труб ПВХ

Монтаж может производиться при температурах от -5С до +60С. При монтаже следует учитывать, что поливинилхлорид при минусовых температурах становится хрупким. Исходя из этого ПВХ гофра под провода может использоваться на улице только при условии надежной защиты от возможных механических повреждений. Кроме того, существуют ограничения на использование этого материала в местах с большим скоплением людей. При сильном нагреве ПВХ начинает выделять ядовитый для человека газ.

Гофрированные ПВХ трубы имеют обладают хорошими диэлектрическими свойствами и способны на протяжении 15 минут выдерживать напряжение переменного тока в 2000 В при частоте в 50ГЦ. Сопротивление изоляции у ПВХ труб не менее100 Мом (500 на протяжении 1 минуты). Изделие обеспечивает степень защиты IP 55. Это означает что провод или кабель помещенный в ПВХ гофру будет надежно защищен от проникновения пыли и воды.

Размеры гофры для электропроводки

У ПВХ гофры электрической размеры варьируются в пределах 16-63 мм что дает возможность подобрать трубу для прокладки как силовых, так и слаботочных цепей. В частности, гофра под кабель 16 используется для подключения проводов к различным осветительным приборам. При необходимости подключить розетки и выключатели необходимо выбирать трубу 20 мм. Для межэтажных соединений применяют трубы 50 мм.

Как устроена гофрированная труба

В большинстве случаев кабель гофра содержит два слоя полимеров. Внешний гофрированный слой выполняет роль защитного каркаса. Ребра жесткости принимают на себя нагрузку и защищают от повреждения внутренний гладкий слой. Внутренняя поверхность делается гладкой и снабжается зондом-протяжкой, который помогает легко затянуть провод внутрь.

Особенности монтажа

Прокладка каждого вида проводов должно производиться в отдельных, трубах. Протягивать в одной трубе несколько сетей одновременно не допускается. При прокладке не следует изгибать трубу под острым углом. Это может привести к ее повреждению. При ведении монолитного строительства для прокладки проводов используются только изделия тяжелой серии. Они должны укладываться до того, как будет подан раствор.

Как затянуть провод в гофру

Для того чтобы легко затянуть кабель внутрь гофры, она должна быть снабжена зондом-протяжкой. Кроме того, необходимо иметь достаточно свободного места для удобства маневрирования. Один конец провода необходимо закрепить на стене, а ко второму концу прикрепить гофру. Для этого зонд-протяжку нужно соединить с проводом и прижать свободный конец провода к кабелю. Для того чтобы затянуть кабель внутрь, нужно взять свободный конец гофры и отойти от места крепления чтобы проволока вместе с гофрой были натянуты. После этого следует постепенно натянуть гофру поверх кабеля.

www.220.ru

Как подобрать гофру для кабеля: правила выбора

Как же без электрических гофр обходились раньше

Сегодня при укладке проводки либо ее ремонте рекомендуется все провода дополнительно «упаковывать» в защитную оболочку, которую и представляет собой гофрированная трубка для кабеля. Самым распространенным вариантом такой защиты является круглая трубка с ребристой структурой, за счет чего изделие обладает определенной гибкостью.

В этой статье мы разберемся, как подбираются защитные гофрированные трубы для кабеля в зависимости от их типов и целей, которые преследует монтажник.

Назначение гофры

Давайте начнем с самого важного, чтобы сразу себе четко представлять полный функционал такой защиты, и сферы ее применения.

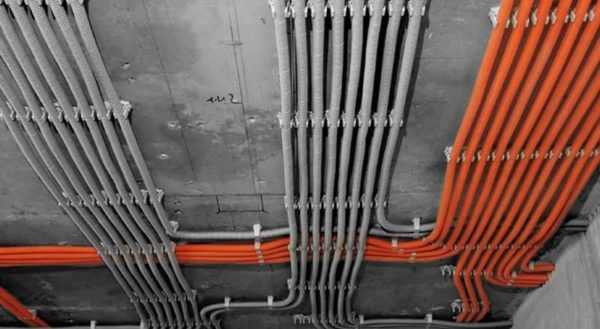

Все провода разведены по помещению в гофре

  • Соображения пожарной безопасности – когда электрические провода прокладываются по сгораемым стенам и перекрытиям или за соответствующей обшивкой, например, деревянной вагонкой. Для таких целей используют несгораемые защитные оболочки.
  • Защита проводов от механического воздействия – рационально, если проводка расположена за обшивкой. Например, вы решили повесить на стену телевизор и засверливаетесь прямо сквозь отделку в капитальную стену. В этом случае гофра поможет понять, что вы попали не туда, куда нужно.
  • Беспрепятственная замена кабеля – подобные ситуации случаются тогда, когда требуется отремонтировать кусок провода, который замурован в стене либо стяжке. Гофра позволяет провести всю операцию без разбивания всей поверхности, в которой спрятаны провода.
  • Для защиты кабеля от внешних факторов – имеются в виду атмосферные воздействия, такие как ультрафиолет, перепады температур, влажность и прочее.

Гофра для кабеля, предназначенная для укладки в грунт

Совет! Не сложно догадаться, что для прокладки на открытом воздухе вам потребуется гофра способная отлично переносить перепады температур, защищенная от влажности, достаточно жесткая, если речь идет об укладке в грунт, и армированная, если кабель будет подвешен.

Отдельно хочется сказать про защиту от механических воздействий, Да, гофра, особенно сделанная из металла, имеет некоторый запас прочности, но противостоять сверлу ей не под силу.

Тут важно быть осторожным при сверлении и внимательно следить за ходом бура. А вообще, вам нужно заранее побеспокоиться о том, чтобы в наличии была фотография или чертеж с расположением скрытой проводки, чтобы проблема такая не возникала.

Разновидности гофры

Давайте теперь подробнее разбираться с теми разновидностями и классификациями гофр, которые представлены сегодня в магазинах.

Различия по конструкции

Труба гибкая гофрошланг d=20 под кабель

  • Легкая гофра – данный материал имеет очень тонкие стенки, что означает его высокую степень гибкости. Рекомендуется подобное решение применять под обшивкой из различных материалов в целях механической защиты, однако стоит помнить, что держит удары она не очень хорошо. В первую очередь, делает этот вариант популярным удобство в применении, особенно если при прокладке требуется пройти множество участков с крутыми изгибами. Цена на материал будет самая низкая.
  • Средней плотности – имеет жесткость выше по сравнению с предыдущей и пригодна для применения как в стяжку, так и в стены, однако для полов лучше использовать следующий тип по той причине, что если массой бетона гофра будет деформирована, вы лишитесь главного преимущества такой прокладки – возможности замены кабеля без демонтажа покрытия.

Гофра для кабеля НГ двухслойная

  • Тяжелая гофра – данный вариант изоляции имеет очень толстые стенки и низкую подвижность. Ее можно спокойно укладывать как в открытый грунт, так и в бетонную стяжку. Из-за того, что такая гофротруба для кабеля уличная имеет очень большой радиус изгиба, для поворотов используют специальную фурнитуру (уголки, муфты, тройники и прочее). Для этого решения характерна высокая степень защищенности от пыли и влаги.

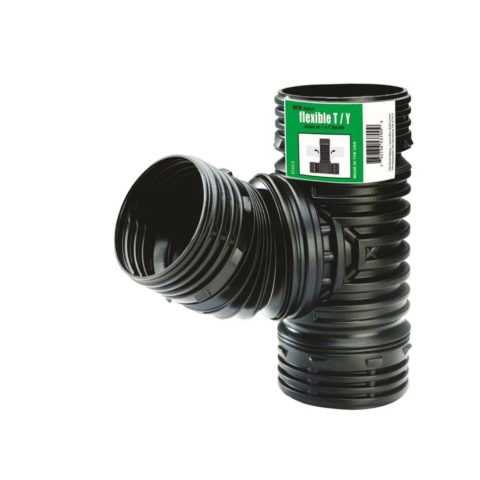

Тройник для пластиковой гофры

  • Гофра армированная для кабеля – внутри такой трубы находится сплетенная сетка из стальной проволоки, что делает ее очень прочной на разрыв. Данный вариант считается лучшим для прокладки на улице как при подвешивании, так и при закапывании.

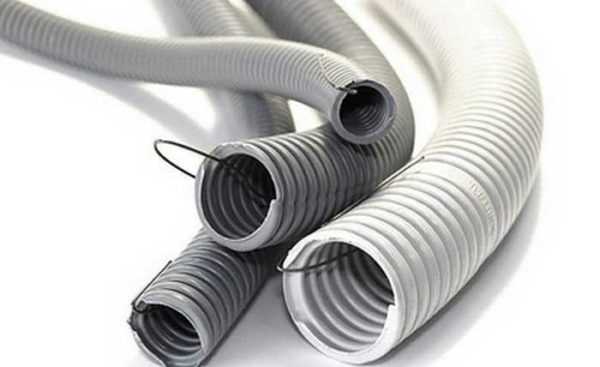

На фото — гофра для кабеля d=16 с зондом

Отдельно стоит отметить, что существуют варианты с зондом, который еще называют протяжкой, и без него. Что дает подобное оснащение? Все просто – мы имеем возможность намного легче пропускать провода через изделие. Если пытаться это сделать без него, то вы не сможете пройти ни одного поворота. Также проблема может возникнуть и на прямом участке, если он имеет значительную протяженность.

Выполняется процедура с протяжкой достаточно просто. С одного конца крепко привязываем к проволоке конец провода так, чтобы он не цеплялся за ребра во время прохождения трубы, и вытягиваем его с обратной стороны.

Совет! При замене кабеля в стяжке его не нужно сразу извлекать. Сделайте аналогичную манипуляцию, но теперь привяжите снаружи проволоку, что позволит сделать новый зонд, которым вы и воспользуетесь при повторной укладке.

Кабельная гофра двойная д=50

Исключением лишь могут стать двухслойные модели, которые внутри имеют гладкую поверхность. И то, это при условии жесткости протягиваемого провода и отсутствии на его пути крутых поворотов.

Материалы

Гофра может изготавливаться из разных материалов, что напрямую влияет на ее физические и химические свойства.

Гофра из полипропилена

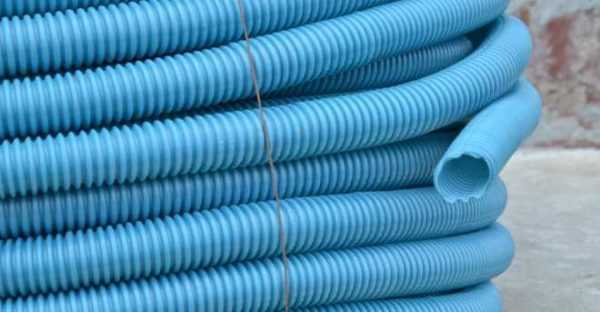

  • Полипропилен (сокращенно ППР) – чаще всего материал имеет синий окрас, словно изолента. Главной его особенностью является то, что он самозатухающий, то есть открытого горения не поддерживает. У него отличная водостойкость, поэтому его часто применяют при прокладке во влажных помещениях и даже на улице.

Материал, из которого изготовлена гофра для кабеля, и размеры ее обязательно указываются на этикетке

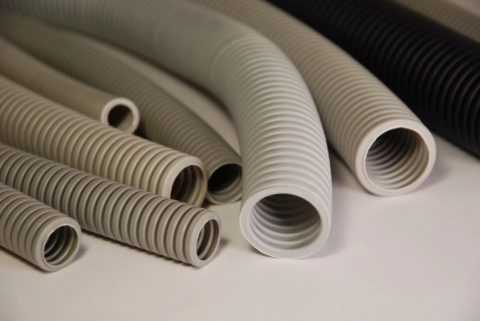

  • Поливинилхлорид, он же ПВХ – материал имеет характерный серый окрас. Тоже является самозатухающим, отлично защищающим от влажности. При этом материал не способен переносить низкие температуры, из-за чего применяется только внутри помещений.

Для материала характерна химическая устойчивость

  • Полиэтилен низкого давления (ПНД) – отличить материал можно также по цвету, гофры бывают черными или оранжевыми. Он отлично переносит различные химические воздействия, однако является горючим. Из-за этих особенностей материал может применяться только для прокладки в штробах, то есть муруется в несгораемой стяжке, либо же на улице.

Металлические гофры стоят значительно дороже полимерных

  • Металл – изделия, которые делают из оцинкованной или нержавеющей стали. Вариант не горюч, оно и не удивительно, и имеет очень высокую механическую прочность. Применяется в основном для прокладки проводов по сгораемым поверхностям и сквозь них, так как такая оболочка способна пережить без повреждения высокую температуру от короткого замыкания до тех пор, пока не сработает автомат защиты. Также неплохо показывает себя при прокладке на открытом воздухе.

Совет! Проблема, о которой мало кто задумывается на этапе строительства дома – это повреждение электрической проводки мелкими грызунами. Как вы понимаете, облачившиеся провода в металл станут для вредителей недоступными.

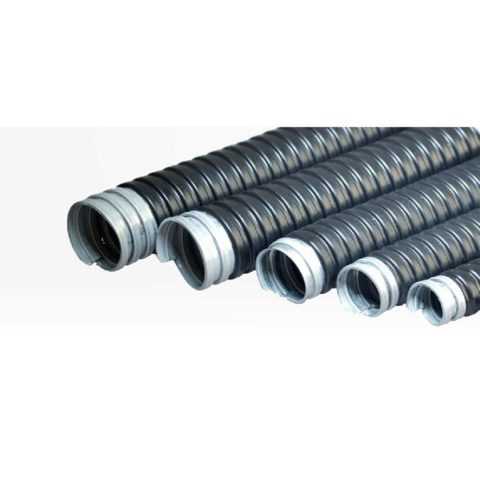

Гофра из металла и полимера

  • Отдельно стоит отметить решение, которое можно назвать композитным. Речь идет о метало-полимерных гофрах, которые обладают лучшими характеристиками по защите проводки от влажности и пыли. При этом труба очень прочная.

Размеры гофротруб

Теперь давайте немного поговорим о размерах этих изделий, чтобы понимать какие, куда лучше применять. Гофрированные трубы для электросетей выпускаются разных диаметров в пределах от 16 до 65 мм.

При этом стоит помнить, что у каждого изделия имеется два диаметра: внутренний и наружный. Первая цифра нужная для определения пространства под провода, а вторая – для объема, который займет смонтированная проводка.

Совет! При подборе диаметра, ориентируйтесь так, чтобы после протяжки в трубе  оставалось свободным пространство не менее половины радиуса, то есть 1\4 диаметра. Данная мера нужная для удобной прокладки и наличия  воздушной подушки, которая позволит кабелю эффективнее охлаждаться.

Итак, какие гофры обычно применяются в тех или иных ситуациях:

  • Гофра для кабеля 16 мм используется в основном для прокладки к осветительным приборам, так как всех их можно соединить последовательно, а значит, внутри будет располагаться 1-2 проводника.
  • Для протяжки проводов к розеткам и выключателям применяют изделия диаметром не меньше 20-ти миллиметров.

Кабельный гофрорукав д=25 мм

  • Диаметр в 25 мм применяется тогда, когда требуется прокинуть провода от щитка, либо от главной распределительной коробки к следующим.
  • Соединить между собой два электрощитка позволит 32-х миллиметровая гофротруба.
  • Если требуется выполнить проход через межэтажное перекрытие, то применяется диаметр не менее 40 миллиметров.

Также диаметр дополнительной изоляции подбирается, исходя из количества проводников и их сечения.

Дополнительные данные для подбора размера гофры

Монтаж гофры

Монтаж гофры можно разделить на два типа – открытый и закрытый:

  • В первом случае для фиксации трубы применяют специальные пластиковые клипсы, размер которых подбирается конкретно под трубу.

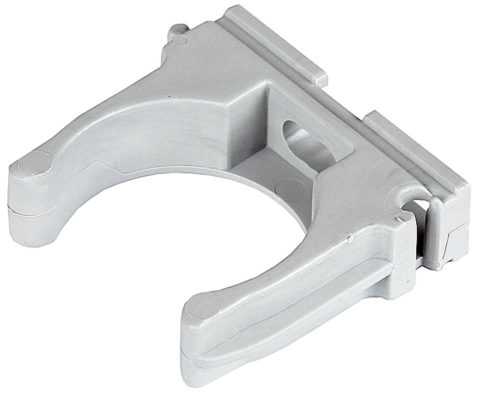

Монтажная клипса

  • Клипсы располагаются друг от друга на расстоянии 30-40 сантиметров. Крепятся они при помощи дюбель-шурупов или саморезов (в зависимости от того, из какого материала поверхность, к которой мы вяжемся).
  • Гофра в клипсах фиксируется надежно – для этого достаточно ее вдавить внутрь, пока не услышите характерного щелчка. Самопроизвольное выпадение при правильно подобранных размерах невозможно.
  • При скрытой прокладке использовать клипсы неудобно, так как они занимают много места, разве что исключение составит монтаж в стяжку, слой которой будет достаточной толщины, чтобы все скрыть.

Вариант стяжки для крепежа трубы

  • Для монтажа в стены применяют дюбель-стяжки, пластиковые скобы либо самодельные варианты, нарезанные из тонколистового металла.

При проектировании трассы стоит учесть следующие моменты:

  • Длина отдельного участка не должна превышать 25 метров, при том, что максимальное количество поворотов равно 4-м.
  • Не стоит располагать повороты слишком близко друг другу – рекомендуемое расстояние 4-5 метров. Если же такая необходимость имеется, то установите здесь дополнительную распределительную коробку.
  • Минимально возможный радиус поворота – 90 градусов, хотя чем плавнее он будет, тем лучше.
  • Если рядом проходят трассы, по которым проложены электропроводка и малоточные кабеля, то расстояние между ними не должно быть меньше 20 сантиметров.

На этом, в принципе, все. Если вас интересует более подробная инструкция по монтажу электропроводки в гофре своими руками, то обязательно просмотрите предложенное нами видео.

Дополнительно скажем, что кабель для проводки без гофр может монтироваться только на несгораемые поверхности, и он не должен быть связан с металлическими каркасами подвесных потолков и фальшь стен, что на практике встречается довольно часто.

elektrik-a.su
