Гофрированная труба для электропроводки

При слове «гофрированный» сразу вспоминается лишь известная бельгийская вафля, которая так и называется — «гофра». Она такая пухленькая, румяная, в широкую клетку и очень, надо заметить, вкусная. Так вот оказалось, что гофрированными бываю не только вафли, но и трубы. И вовсе они не вкусные, и уж точно никто никогда не пробовал их есть. Зато у них есть масса своих полезных особенностей.

Вообще для понятливых обратимся к первому помощнику - словарю Даля. Смотрим: «Гофрирование» (от французского gaufrer – прессовать складки) – разновидность гибки – придание листам поперечной волнистости путем штамповки или валковой формовки с целью повышения их жесткости. Ну что, всем понятно? Я думаю, не многим.

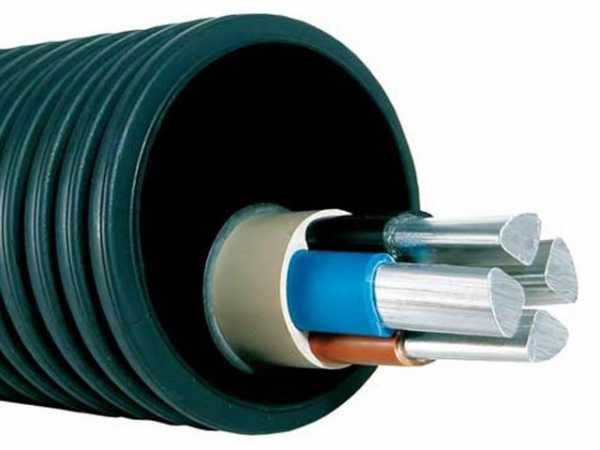

Гофрированная труба для прокладки кабеля.

Гофрированные трубы представляют собой полые трубчатые каналы на пластиковой основе и обладают огромной гибкостью, за счет чего почти не нуждаются в дополнительной фурнитуре. Их можно устанавливать как при прокладке новых кабельных систем, так и при модернизации уже существующих, то есть они отлично подойдут для ремонтных и электромонтажных работ. Конструкции рассчитаны на длительную эксплуатацию. Трубы могут устанавливаться в жилых помещениях, офисах, а также в производственных помещениях. Обычно они предназначаются для прокладки электрических, телефонных и телевизионных кабелей. Они защищают сети от механических повреждений.

Трубы из поливинилхлорида (ПВХ) прокладываются под землей и выдерживают большие транспортные нагрузки. Гладкая внутренняя поверхность труб обеспечивает легкую протяжку кабелей, гофрированная наружная стенка выдерживает нагрузки.

Трубы из ПВХ диаметром 16-32 мм предназначены для инсталляции кабельных сетей внутри здания. Они относятся к группе трудновозгораемых изделий и соответствуют всем стандартам и правилам монтажа электропроводки.

Обычно эксплуатация гофрированных труб рассчитана более чем на 50 лет.

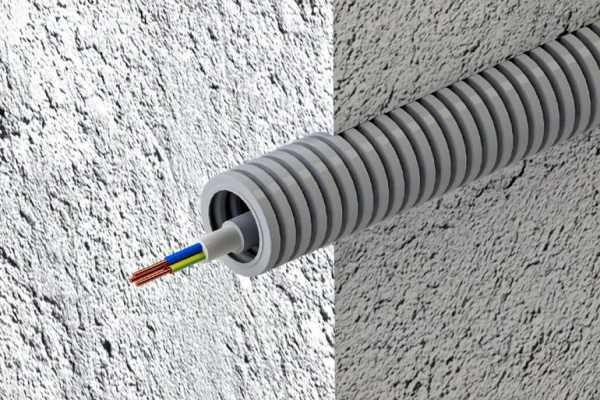

Электромонтаж проводки с использованием гофрированной трубы.

Для электромонтажников гофрированная труба, произведенная из самозатухающего ПВХ, уже не является новостью. Но, несмотря на ее очевидные преимущества: удобный монтаж, пожарную безопасность и стоимость, многие строительные организации по стране продолжают прокладывать кабель напрямую в стенах или в металлических рукавах. Хотя использование гофротруб просто необходимо для более качественной работы и для более длительного результата.

Наши электрики в Мытищах уже давно используют такой способ укладки электрокабеля в стяжке и по верху под натяжной потолок. Если вы посмотрите наши видеообзоры про услуги электрика в Королеве, то можете оценить, насколько аккуратно получается разложить и провести электрические линии по квартире или частному дому.

Легкие гофрированные трубы используются для компактной эстетичной прокладки электропроводки и ее защиты внутри зданий. Наши электрики в Щелково рассказывали, что гофрированные трубы просто незаменимы при укладке кабеля в объемах фальш-полов и потолков, где применение коробов может оказаться не совсем удобным решением, ввиду их ограниченной гибкости. При этом допускается применение гофротруб в сочетании с различным типом кабелей: электропроводки, телефонных, компьютерных сетей, сигнальных систем и т.п.

Посмотрим теперь, какими бывают гофрированные трубы. Самые популярные серии – из негорючего, слабогорючего материалов и из композиции полиэтилена низкого давления.

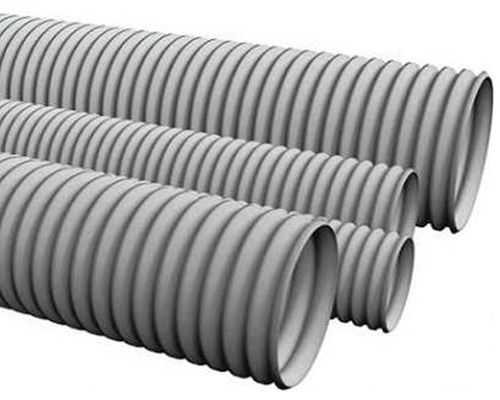

Гибкие гофрированные трубы для проводки из негорючего материала – ПВХ.

Применение этой гофротрубы при монтаже электропроводки дает существенные преимущества:

  • Дополнительная изоляция кабеля - исключается возможность поражения током при повреждении изоляции кабеля.
  • Механическая защита от повреждений кабеля - гарантия безопасности и качества работы сети.

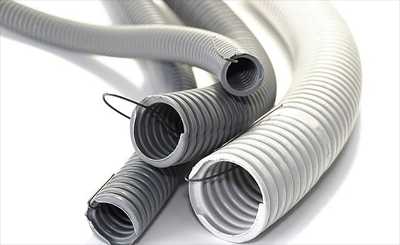

  • На заводе в трубу закладывается стальной трос (протяжка) - сначала гофра с протяжкой монтируется в стену а при укладке кабеля нужно лишь соединить концы троса и кабеля и потянуть трос с противоположного конца - временные затраты на прокладку кабеля уменьшаются в 3 раза.
  • Негорючий материал ПВХ исключает возможность возгорания от кабеля и распространения пламени по трубе и кабелю, (имеется Сертификат «Пожтест» ВНИИ Пожарной Охраны МВД РФ).
  • Практичность упаковки: небольшие герметично целлофанированные бухты по 100, 50 и 25 м - может сохраняться длительное время в загрязненных, пыльных или влажных помещениях без потери товарного вида и всех рабочих свойств.
  • В отличие от металлорукава и металлической трубы легка и удобна в транспортировке погрузке и складировании, не требует утомительной резки и сварки, не нуждается в заземлении, не подвержена коррозии.
  • Применяется для открытой и скрытой проводки по потолкам (в потолках), по стенам (в стенах) из горючих материалов, в том числе и в полу.
  • Тяжёлая и сверхтяжёлая гофра отличается дополнительной прочностью и предназначена специально для монтажа в цементной стяжке или под заливку бетоном.

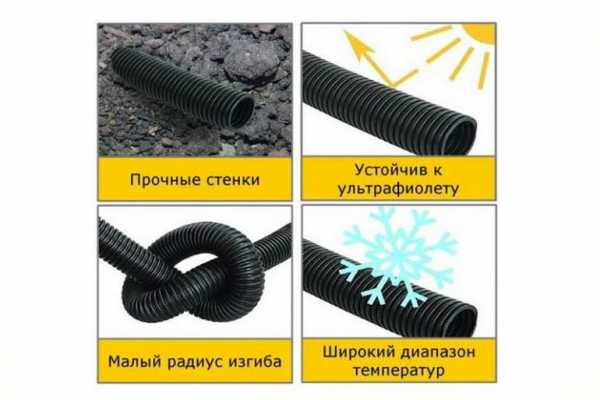

Гибкая гофрированная труба для проводки из слабогорючего материала – ПНД.

Применение этой гофротрубы при монтаже электропроводки дает следующие преимущества:

  • Материал - полиэтилен низкого давления не содержит вредных для здоровья веществ и является наиболее экологически безопасным.
  • Интервал рабочих температур от -25С до +90С дает возможность проведения электромонтажных работ, как в жарких, так и в холодных условиях - гофротруба будет сохранять свои механические свойства.
  • Дополнительная изоляция кабеля - исключается возможность поражения током при повреждении изоляции кабеля.
  • Надежная механическая защита от повреждений кабеля.
  • Слабогорючий материал ПНД исключает возможность возгорания от короткого замыкания и распространения пламени по трубе и кабелю.
  • При производстве также закладывается протяжка, поэтому ПНД гофра легко монтируется.
  • Удобная упаковка в бухтах, позволяет долго и надежно хранить.
  • Не нуждается в заземлении, не подвержена коррозии.
  • Используется как для монтажа открытой, так и скрытой проводки.
  • Предусмотрены виды гофротруб усиленной прочности для прокладки в полах под стяжку.

Если вы купили квартиру в новостройке, например во Фрязино, и необходимо провести электропроводку по современным стандартам в соответствие с требованиями СНИП (строительными нормами и правилами), то обратитесь к нашему консультанту - электрику во Фрязино для того, чтобы узнать больше о возможностях монтажа электрики в гофрированных трубах.

elektrik-korolev.ru

виды, выбор и способы монтажа

Правила установки электрического оборудования (ПУЭ) четко регламентируют способы прокладки кабелей и проводов, в соответствии с требованиями пожаробезопасности. Согласно этим правилам, непосредственный (то есть без использования дополнительной защиты) монтаж кабеля разрешен лишь при условии его изготовления из трудно сгораемых материалов. Исключение для такого типа проводки составляет только прокладка по легко воспламеняемым основаниям. В остальных же случаях ПУЭ требуют использования не поддерживающей горение защиты при монтаже электросетей. Таким видом защиты электропроводки является гофра.

Несмотря на свойство не поддерживать горение, сама по себе гофра для проводки не является негорючей прокладкой. Использовать ее без дополнительной защиты при монтаже электросетей в деревянных строениях, каркасных домах и других легко воспламеняемых зданиях запрещено правилами ПУЭ. Исключение составляет металлическая гофра, обладающая устойчивостью к воспламенению и повышенной жаропрочностью.

Когда необходимо использовать гофру для прокладки кабелей в закрытых помещениях

Гофротруба для электропроводки призвана обеспечить дополнительную защиту от механических воздействий, а также служит в роли диэлектрика, образуя дополнительный слой изоляции. Хорошая гибкость гофротруб обуславливает возможность снижения трудозатрат при организации электросетей любого назначения путем упрощения процесса их монтажа.

Кроме того, изделия данного типа характеризуются длительным сроком эксплуатации, обладают высокой степенью гидрофобности, устойчивы к широкому диапазону температурных колебаний (от −20 до 60°С), не вступают в реакцию с химически активными соединениями (кроме металлических гофр) и не подвержены коррозии.

Наиболее распространенными сферами для использования гофротруб является монтаж проводки:

  • Скрытым способом.
  • Наружным способом.
  • В рамках создания подземных коммуникаций.
  • Открытым способом на улице.

Применяется гофра и в процессе протягивания телевизионных, телефонных UTP, силовых, а также других видов кабелей специального назначения.

Виды гофротруб для прокладки электросетей

Гофра для кабелей подбирается, в зависимости от особенностей каждого отдельно взятого проекта, может различаться как материалом, использованным для ее изготовления, так и конструкцией и дизайном.

Виды конструкций гофрированных труб для кабеля

Гофрированные трубы для проводки бывают:

  1. Однослойными (имеют единую стенку между внешней и внутренней поверхностью изделия).
  2. Двухслойными (внутренний слой, обычно представляющий собой гладкую полимерную трубку, помещен в гофру).

Особенности технических характеристик гофры для электропроводов

В зависимости от предполагаемых условий эксплуатации и особенностей монтажа гофротруб, при реализации проектов различают следующие типы изделий:

  1. Легкие. Способны выдерживать нагрузки до 320 Н/5 кв. см. Имеют малую толщину стенок, за счет чего обладают высокой степенью гибкости. Оптимальны при обеспечении внутренней проводки помещений. Легко монтируются, повторяя геометрию поверхностей, и сокращая тем самым трудозатраты рабочих. Легкие гофротрубы используются в ходе проведения проводки под различными типами внутренней обшивки.
  2. Средние. Справляются с нагрузками до 750 Н/5 кв. см. Обладают хорошей гибкостью, достаточно прочны для монтажа внутри стеновых штроб.
  3. Тяжелые. Могут эксплуатироваться при нагрузке до 1250 Н/5 кв. см. Изделия имеют утолщенные стенки, обеспечивающие их повышенную прочность. Используются при инсталляции кабелей под бетонной или цементной стяжкой, а также в ходе уличных работ по укладке траншейных магистралей.
  4. Сверхтяжелые (армированные). Выдержат от 4000 Н/5 кв. см и более. Двухслойная конструкция имеет внутреннюю часть из стальной проволочной спирали и оболочку из пластмассы. Подходят для монтажа кабелей в уличных условиях (в том числе, для прокладки подвесных и подземных коммуникаций).

Обычно гофротрубы, независимо от их материала, толщины и конструкции, комплектуются специальными металлическими зондами, предназначенными для оптимизации процесса протяжки кабелей. Как правило, зонд изготавливается из стальной проволоки, конец которой изгибается в форме крюка. Бывают и модели гофр без специальных приспособлений для протяжки. Они доступнее по цене, но требуют гораздо большего количества трудозатрат в процессе прокладки кабелей.

Дифференцируются гофротрубы для электропроводов и по диаметру, а также по способу их расфасовки.

Пластмассовые негорючие гофры выпускаются в нескольких вариантах диаметра поперечного сечения, варьирующихся в пределах от 16 до 32мм по внешнему краю изделия. Выпущенные в соответствии с ГОСТом гофротрубы из пластика имеют следующее соотношение внешнего диаметра к внутреннему в мм: 16,0/10,7; 20,0/14,1; 25,0/18,3; 32,0/24,5; 40,0/31,5; 50,0/39,6.

Соотношение внешнего и внутреннего диаметра металлических гофр отличается от пластмассовых, имеет следующие величины в мм: 9,8/5,1; 11,0/7,7; 13,5/9,7; 15,6/11,7; 19,0/14,7; 22,0/18,0; 30,3/24,5; 38,0/31,5; 45,0/37,5; 58,0/49,5; 71,5/62,5; 87,5/78,0.

В зависимости от использованного в производстве материала, гофрированные трубы для проводки поставляются в бухтах 2-25 или 50-100м (для металлических и пластиковых изделий соответственно).

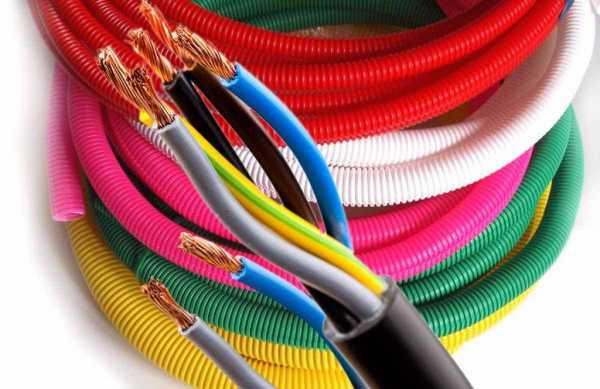

Что означает цвет гофры

О целевом назначении каждого отдельно взятого изделия расскажет его цветовое исполнение. Расцветки гофротруб утверждены стандартом:

  • Серые — общего назначения.
  • Коричневые и черные — для запитывания бытовых агрегатов.
  • Белые — для прокладки компьютерных сетей.
  • Красные — для работы в условиях улицы.
  • Синие — для прокладки систем теплого пола и работы по установке магистралей водоснабжения.
  • Зеленые — при инсталляции телефонных линий.
  • Желтые — для прокладки кабелей в ходе создания сетей газоснабжения.

Материалы для производства гофротруб

В зависимости от целевого назначения гафрированных труб для кабеля, они производятся из различных по своим техническим и эксплуатационным характеристикам материалов.

Базовым материалом для изготовления труб может являться:

  1. ПВХ (поливинилхлорид). Обладает способностью самозатухания.
  2. ПВД (полиэтилен высокого давления). Применяется для монтажа скрытой проводки на бетонных, кирпичных и прочих неподверженных возгоранию основаниях. Участвует в производстве двухслойных гофр в качестве внешнего материала;
  3. ПНД (полиэтилен низкого давления). Пластичен, удобен в работе с изготовленными из него гофрами.
  4. Полиамид (ПА). Обладает гидрофобностью. Гофротрубы из этого материала используются при электрификации в условиях повышенной влажности.
  5. Полипропилен (ПП). Полипропиленовые гофры служат дополнительной защитой кабелей, закладываемых в электропроводные каналы во время монолитного строительства.

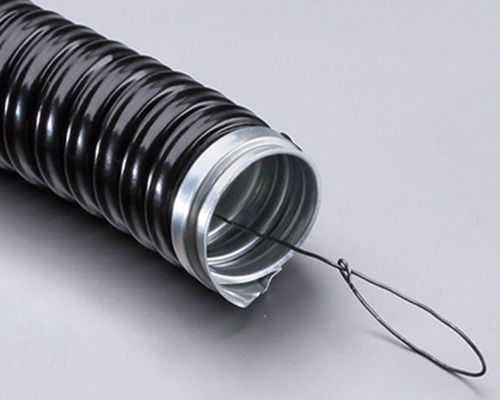

  6. Металл. Используется при производстве армированной термостойкой гофры и металлорукавов с изоляцией.

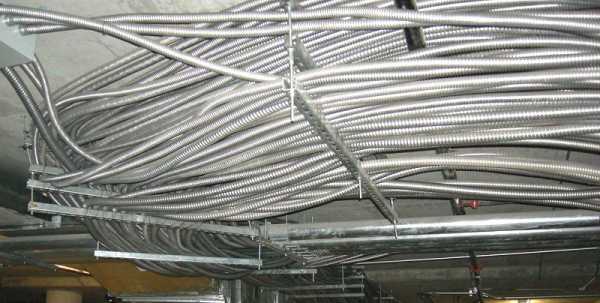

Металлогофры обладают высокой локализационной способностью, обеспечивающей им возможность выдерживать короткое замыкание в проводке, не теряя своей целостности в результате прогорания стенок. Толерантны металлические изделия такого типа и к экстремальным температурным перепадам, а также длительным воздействиям низких (до −20°С) и высоких (до 60°С) температур.

Стоимость армированных рукавов значительно превышает цену на пластмассовые изделия, поэтому использование металлогофр актуально только в условиях строгой необходимости в соответствии с ПУЭ.

Маркировка РВД на металлорукавах означает, что изделие не только выдержит высокое давление, но способно сохранить свои эксплуатационные характеристики после взрыва. Такие гофрированные трубы используются для прокладки кабелей в условиях производств.

Монтаж гофротруб для кабеля

Правила работы

Существуют общие правила для использования гофрированных труб в процессе прокладки кабелей:

  1. Для укладки скрытых сетей, штробление необходимо произвести заранее.
  2. Пластмассовые гофры режутся острым ножом, металлические — специальными ножницами по металлу.
  3. В процессе отрезания гофр, имеющуюся в них протяжку следует предварительно придержать плоскогубцами во избежание ее ускользания внутрь трубы, а после окончания резки откусить кусачками на удобную длину.
  4. При работе с монолитными конструкциями, гофрированные трубы укладываются до застывания стяжки, а кабели прокладываются после.
  5. Диаметр гофры следует выбирать так, чтобы он вдвое превышал общий диаметр прокладываемых в ней проводов.
  6. Если план монтажа сетей подразумевает протягивание через одну гофру нескольких проводов, стоит смотать их между собой изолентой. Это облегчит дальнейшую инсталляцию и повысит диэлектрические свойства всей конструкции.
  7. Изготовленные из металла рукава требуют организации заземления с обоих торцов.
  8. Важно обеспечить отсутствие провисания установленной гофры (к функциональным элементам сети она должна подходить своим краем вровень с корпусом).
  9. В случае необходимости соединить гофрированные трубы между собой, необходимо воспользоваться транзитными коробами.
  10. Не следует сгибать гофру более, чем на 90 градусов — во избежание потери ее целостности. Чем больше жесткость используемого рукава, тем меньше возможный угол изгиба.

Поврежденные в ходе установки гофрорукава не подлежат ремонту и дальнейшему использованию по назначению, поэтому работу по инсталляции электросетей в гофре необходимо производить бережно, избегая соприкосновения пластмассовых участков изделий с острыми деталями и углами.

Процесс монтажа в помещении

Монтаж гофротруб под кабель начинают с разметки рабочего пространства с помощью строительного уровня. На поверхность наносят метки в местах прохождения будущих линий электросетей и предполагаемых стыков рукавов.

Согласно проделанной разметке, в поверхность устанавливаются дюбеля — на расстоянии не менее 30см (такой шаг позволит избежать дальнейшего провисания конструкции). Монтируются кронштейны соответствующего диаметру гофры размера. Для пластиковых рукавов выбирают хомут из идентичного материала, но допускается использовать в качестве опоры и металлическую проволоку, надежно закрепленную на рабочей поверхности при помощи шурупа.

Если планируется подвесить рукав с помощью троса, его материал должен иметь высокую степень устойчивости к деформации, иначе со временем собранная конструкция провиснет и утратит свои начальные технические характеристики.

После того, как выделенная под прокладку электросети площадь полностью подготовлена (сделаны штробы, проложены траншеи, установлены необходимые конструкции, закончена разметка и пр.), можно приступать к непосредственному монтажу рукавов.

Осуществляются необходимые замеры и нарезка нужного для работы числа труб подходящей длины. Далее, если задача не подразумевает укладки кабелей в несущие конструкции или в землю, выполняется протяжка проводов в гофры путем использования комплектной стальной проволоки или натяжкой рукава на кабель. Делать это следует с осторожностью, избегая повреждения целостности рукава концом кабеля.

В случае отсутствия в комплекте с гофротрубой стальной протяжки, можно сделать ее самостоятельно — из тонкой и достаточно гибкой проволоки. Можно воспользоваться и прочной нитью, протащив ее сквозь рукав с помощью привязанного к ее концу куска бумаги и мощного пылесоса.

Подготовленные отрезы труб закрепляются на заранее отмеченных участках, соединяясь в случае необходимости с помощью транзитных коробов, после чего подключаются к подразетникам и щиткам, с закреплением концов внутри коробки устройства.

Прокладка гофр открытым способом на улице

Способы прокладки кабелей в условиях улицы (в том числе, по стенам зданий и сооружений) регламентируют следующие документы:

  • «Электропроводки ПУЭ», глава 2, пункт 1.
  • Подразделы «Электропроводки» и «Электротехнические устройства» СНиПа 3.05.06-85.
  • Глава «Прокладка кабелей и проводов по стенам зданий» ОСТН-600-93 (отраслевые строительно-технические нормативы на монтаж сооружений и устройств связи, радиовещания и телевидения).

Кабель может крепиться открытым способом — посредством накладных скоб, если такой метод не приведет к нарушению архитектурного облика здания. В противном же случае потребуется разнести параллельно укладываемые гофротрубы с проводкой минимум на 0,5 метра.

Если проект предполагает применение гофры из ПНД, рекомендуется дополнительно защитить рукав от провисания путем протяжки внутри него металлического троса, диаметром 2-3 мм. В таком случае обязательно применения тросовых зажимов и талрепов (натяжных муфт) по обоим торцам гофротрубы.

В случае ввода проложенного по улице металлорукава в здание, необходимо обеспечить заземление конструкции.

В случае наличия на пути прокладываемой трубы препятствия, рекомендуется разместить очередную секцию рукава за ним, а потом конец трубы готовой секции протянуть под препятствием и надежно соединить со второй частью магистрали муфтой.

При закреплении рукавов на вертикальной поверхности тросом, необходимо выбирать его диаметр, натяжение, а также шаг пролетов, как и для воздушных прокладок.

При укладке по улице на высоте менее 2,3 метров от земли, гофры потребуют дополнительной защиты от механических повреждений, обеспечить которую помогут ПНД трубы, стальные трубы, гнутый швеллер или уголок.

Укладка гофрированных труб с кабелем непосредственно на землю не производится: магистраль либо приподнимают на высоту свыше 50 см от поверхности, либо заглубляют в грунт минимум на полметра.

Особенности выбора гофротруб

Основная масса представленных на рынке гофрированных труб производится в соответствии с регламентируемыми ГОСТ стандартами, что гарантирует потребителю высокое качество и надежность продукции. Существуют некоторые общие правила, которые позволят правильно подобрать гофротрубу при покупке:

  • Если изделие имеет внешние дефекты покраски или самого материала (точки, вкрапления), оно, скорее всего, произведено из вторичного пластика и не отличается высоким качеством.
  • Не стоит экономить на приобретении труб с комплектной протяжкой — это серьезно сэкономит трудозатраты в процессе инсталляции кабеля. Особенно актуален этот совет в случае выбора рукавов малого диаметра.
  • Следует подбирать гофру строго под намеченные цели, ориентируясь на требуемый диаметр и цветность изделия, говорящую о рекомендованных способах его эксплуатации.
  • Важно подбирать рукава в соответствии с требованиями пожаробезопасности проектируемого объекта (для негорючих поверхностей годятся любые трубы, для каркасных построек — ПВХ или ПВД, а для легко воспламеняемых поверхностей — устойчивые к возгоранию металлорукава).

Стоит заранее рассчитать необходимую длину гофры для выполнения предстоящих работ и приобретать материал с запасом — на случай порчи рукава в ходе его укладки.

Полезные рекомендации по монтажу

Оптимизировать процесс установки гофротруб для кабеля и продлить срок их службы помогут следующие рекомендации:

  1. Откажитесь от прокладки гофр поверх незащищенных острых углов.
  2. Обмотайте конец кабеля изолентой перед его протаскиванием в пластмассовую гофротрубу. Это защитит ее от механических повреждений.
  3. Обязательно используйте транзитные коробки при соединении отдельных участков рукавов.
  4. Укладывайте гофрированные трубы до заливки монолитных конструкций, а кабели протягивайте уже после отвердевания поверхности.
  5. Тщательно размеряйте рабочее пространство и заранее проделывайте штробы под гофру.
  6. Проложенную внешним способом проводку в закрытых помещениях следует прикрывать гипсокартоном или подвесными потолками.
  7. Не пренебрегайте использованием дополнительной защиты гофротруб при прокладке в помещениях с высокой влажностью или на легко воспламеняемых поверхностях.
  8. Прячьте концы гофры внутрь коробков электрораспределительных приборов: это защитит сеть от механических повреждений, обеспечит дополнительную изоляцию проводки.

Четкое соблюдение технических параметров гофрированной трубы и правильный монтаж проводки позволит создать безопасную, долговечную и эстетически приемлемую электросеть практически в любых условиях.

'; blockSettingArray[0]["minSymbols"] = 0;blockSettingArray[0]["minHeaders"] = 0;blockSettingArray[2] = []; blockSettingArray[2]["setting_type"] = 3; blockSettingArray[2]["element"] = ""; blockSettingArray[2]["directElement"] = ".sb-a"; blockSettingArray[2]["elementPosition"] = 1; blockSettingArray[2]["text"] = '

'; blockSettingArray[2]["minSymbols"] = 0;blockSettingArray[2]["minHeaders"] = 0;blockSettingArray[3] = []; blockSettingArray[3]["setting_type"] = 3; blockSettingArray[3]["element"] = ""; blockSettingArray[3]["directElement"] = ".footer-a"; blockSettingArray[3]["elementPosition"] = 1; blockSettingArray[3]["text"] = '

'; blockSettingArray[3]["minSymbols"] = 0;blockSettingArray[3]["minHeaders"] = 0; var jsInputerLaunch = 15;

remboo.ru

Гофрированная труба для электропроводки(Гофра).Виды, применения

Гофрированная труба является защитой электропроводов от факторов повреждений. Она не дает распространиться огню при возгорании проводов. Гофра обеспечивает вспомогательную изоляцию кабеля. Это защищает человека от удара током при неисправной изоляции кабеля.

Гофрированная труба это труба с поперечным сечением переменного значения. Участки небольшой длины малым диаметром с тонкими стенками чередуются участками с большим диаметром и толстыми стенками. Участки с толстыми стенками придают жесткость в направлении поперечного усилия. Тонкие участки дают гибкость и растяжимость.

Гофрированная труба производится пластмассовой, хотя бывают и металлические варианты трубы. Она используется в вентиляции, воздуховодах, вытяжках, сантехнике, кондиционерах. Для установочных работ по прокладке кабелей применяется электротехническая гофра из ПВХ.

Материал гофры
  • Полиамид – надежно защищает от влаги.
  • Полиэтилен повышенного давления – для 2-слойной гофры.
  • Поливинилхлорид – негорючее вещество.
  • Полипропилен – для монолитного строительства.
  • Полиэтилен пониженного давления – высокая гибкость.

Существуют и металлические гофры. Она устойчива к низким температурам, прочнее на излом. Негативными сторонами являются склонность к окислению, к проникновению влаги, токопроводимость. Трубы из нержавейки для кабелей редко применяются из-за высокой цены.

Виды гофры

Шланг из гофры выполнен из пустой трубки оригинальной формы сечения, защищающей провода от влаги и переломов. В продаже товар появился недавно.

Гофрированная труба выглядит в виде чередования колец разной толщины и диаметра. В продольном разрезе трубка похожа на гребенку. Такая конструкция придает ей жесткость в поперечном направлении. Внешние кольца имеют плотную структуру. Гибкость обеспечивают тонкие внутренние кольца.

Гофры различаются по особенностям конструкции:

  • 1-слойные, стенка внутри является основой.

  • 2-слойные, гофра и гибкая трубка.

Двухслойная гофрированная труба производится для нескольких проводов или для одного. В варианте для нескольких проводов внутренняя трубка разделена на ячейки.

По исполнению гофра делится на классы:

  • Легкие, тонкостенные, гибкие. Для установки кабелей под обшивкой.
  • Усиленные – толстостенные, тяжелые, прочные. Для уличной проводки, под землей, в бетоне.
Гофрированная труба электротехническая

Разрез электротехнической гофры показывает нам прямоугольный профиль. Она сделана из поливинилхлорида – жесткого материала. Электрогофра слаборастяжимая, но с повышенной гибкостью, особенно тонкоразмерная.

Особенностью гофры для электропроводки является наличие стальной проволоки внутри трубки по всей длине. Проволока нужна для удобства протягивания проводов и жгутов в трубку. Цветовая гамма электротехнической гофры очень широка. Зарубежные производители выпускают ее в самых различных цветах.

При выборе в магазине гофры для проводов необходимо знать, что размер диаметра указывается наружный. Он различается с внутренним диаметром, можно легко перепутать типоразмер трубки. Предварительно лучше сделать расчет, чтобы не обмануться. Рассчитать нужный диаметр гофры легко. В куске трубки располагают провода так, чтобы внутренний объем был наполовину свободен, такой диаметр и нужен. Наиболее распространены диаметры 16-50 мм, но есть и другие. Длина гофры в бухте зависит от диаметра трубки. Чем больше диаметр, тем меньше длина бухты.

Свойства гофры

Независимо от конструкции, модификации и материала гофры она должна обладать свойствами:

  • Защита от влаги и воды.
  • Стойкость на деформацию и разрыв.
  • Материал из диэлектрика.
  • Малый вес.
  • Легко вскрывается для замены проводов.
  • Химическая стойкость.
  • Защищает от перепадов температур.
  • Простой монтаж.
  • Экологическая безопасность.
  • Защита от внешней среды.
  • Защищенность от повреждений.
  • Долговечность, более 50 лет.
  • Негорючесть.
  • Стойкость к коррозии и гниению.

Цвет гофры различается. Основные цвета: серый, черный и красный. Для внутренней установки кабелей изоляцию делают с помощью электрогофры. Стоимость ее доступна.

Проведение монтажа

Гофрированная труба для электропроводки получила большое применение при установке электрической сети снаружи и внутри помещений. Существует два варианта протяжки проводов: закрытым и открытым способом. Закрытый способ – прокладка под землей, в бетоне, за гипсокартонном, под навесным потолком.

Во время открытого метода гофрированная труба прикрепляется к основанию на специальные хомуты. Гофроматериал легко изгибается, что дает возможность уменьшить число крепежных элементов для соединения. При закрытом методе труба крепится раствором цемента или бетона. Монтаж можно легко и просто выполнить любому новичку. Нужна лишь осторожность и сноровка для протяжки проводов внутри трубки.

Протяжка кабеля в гофре – недолгая операция. После установки трубы начинают сборку электрической сети. Если работа ведется на полу, то провода протягивают только после полного затвердевания раствора, крепящего гофру.

Протяжка провода в гофре

В трубе выполнено простое приспособление в виде стальной тонкой проволоки. Конец кабеля закрепляют с проволокой и аккуратно плавно протягивают через трубу весь кабель.

При случайном обрыве крепления трубу разрезают и соединяют провод с протяжкой. Процедуру повторяют. При работах на полу необходимо точно рассчитать необходимый диаметр гофры для свободного прохождения проводов. Это не даст проводам застрять в трубе. При необходимости установки нескольких жил проводов в трубку, они протягиваются вместе.

Гофрированная труба универсальна по своему назначению. Ее можно использовать где угодно. В бытовых условиях она помогает защитить от неприятностей: пожара, замыкания сети питания, удара током из-за обрыва. Особенно важны такие свойства гофры для частного сектора с деревянными домами. Подобранные нужные цвета гофры украсят внешний вид здания, и создаст защиту сети.

Материал электротехнической гофры (поливинилхлорид) не горит и не выделяет дым. Поэтому устанавливать проводку можно даже на деревянных поверхностях. Гофру применяют для монтажа кабелей под обшивкой в деревянных зданиях. Но по правилам рекомендуется для такого монтажа применять жесткие гладкие трубы.

Установка проводов в гофре выполняется с определения нужной длины куска трубы. Необходимый кусок гофры отрезается ножом. Протяжка из проволоки откусывается кусачками. Важным является удержать и не упустить конец проволоки, чтобы он не ушел внутрь гофры из-за того, что проволока имеет предварительную натяжку. Если она уйдет внутрь трубы, то ее будет трудно достать, так как она упрется концом в складку гофры, опять придется разрезать трубу. Перед откусыванием проволоки ее нужно удерживать руками, затем немного подтянуть наружу и загнуть.

Перед протяжкой жгут проводов подлежит подготовке. Для этого его скрепляют изолентой через некоторые промежутки по длине. Изоляционную ленту нужно применять из ПВХ, так как она гладкая, и не мешает внутри гофры. Конец жгута надежно скрепляется с проволокой. Это делают разными методами. Некоторые обматывают проволокой жгут, стягивают и обжимают его плоскогубцами. Можно проколоть проволокой наружную изоляцию проводов жгута для лучшего соединения. Во всех случаях этот крепеж обматывается изоляционной лентой для того, чтобы провода не мешали и не упирались в гофру.

Чем длиннее получится скрепленное место проводов с проволокой, тем соединение будет надежнее, лучше на этом не экономить. После того, как жгут подготовлен с протяжкой, нужно приступать к ответственному моменту: протягиванию проводов в гофру. Такую процедуру лучше проводить вдвоем. Один держит крепко проволоку, другой тянет гофру на жгут сверху. Можно сделать монтаж и одному, при условии надежной фиксации проволоки. Можно закрепить ее к надежному предмету на стройке. Необходимо, чтобы было свободное пространство для растяжения трубы из гофры. Нужно медленно плавно тянуть гофру с большой силой.

Если провода и проволока были соединены ненадежно, или по пути протяжки был крутой угол загиба, то протяжка может отцепиться от проводов и вылезти из трубы. Тогда придется разрезать гофру и делать из нее составную трубу, закрепляя ее изолентой. Чтобы этого избежать, нужно проводить эту работу аккуратно и осторожно на всей длине гофры.

После затяжки жгута в гофротрубу, она закрепляется на потолке или стене. Для этого применяют специальную монтажную полосу из алюминия или клипсы из пластмассы. Клипсы выбирают по размеру диаметра гофротрубы, они поступают в продажу поштучно. Места крепления гофротрубы размещают на конструкции через одинаковые расстояния, чтобы не было провисания гофры, так как она под своим весом и весом внутренних протянутых проводов стала тяжелее.

При подключении проводки к выключателям и розеткам, при подводе проводов в гофре в распредкоробку конец гофротрубы нужно заводить внутрь выключателя или розетки, чтобы не было видно незащищенного участка провода. Для этого на современных корпусах выключателей и розеток имеются устройства уплотнения с резиновым отверстием, которые вырезаются под диаметр гофротрубы. На наружной проводке это особенно заметно.

Внешний дизайн проводов в гофре для электропроводки считается не особенно привлекательным. Но если иметь достаточный опыт и сноровку, то установку проводов можно сделать аккуратно, с неплохим видом. На загородных домах или садовых домиках такой монтаж электропроводов является практичным вариантом, который экономит средства.

Похожие темы:



electrosam.ru

обзор видов, размеры, стоимость и нормы прокладки электропроводки

Здравствуй, дорогой гость!

Сегодняшней статье нужно уделить особое внимание. Речь в ней пойдет о безопасности. О безопасности нас и нашего имущества, и о том как маленькая деталь может спасти жизнь вам и ваши близким.

Мы все помним боль Кемерово. Страшный пожар, унесший десятки жизней. Основная версия — неисправность проводки. И такие ситуации, к сожалению, не единичны.

Именно поэтому предлагаю узнать, как можно обезопасить проводку от возгорания, зачем нужна гофра для кабеля и чем она поможет при возникшем коротком замыкании.

Виды гофры для прокладки кабелей

Гофра для проводов предотвращает распространение огня при коротком замыкании в стенах, выполненных из горючих материалов. Кроме того, она защищает кабель при различных видах работ и выполняет эстетическую функцию.

Предлагаю разобраться, какие бывают кабельные гофры.

По материалам:

  • Тонкостенный рукав

Чаще всего используется в декоративных целях. За счет небольшой толщины имеет высокую гибкость и легко повторяет контур помещения. Отличается невысокой прочностью и выдерживает нагрузку не более 320Н/5см2. Укладывается под обшивкой потолка и стен. Материал очень тонкий и легкий.

Поливинилхлорид популярен для изготовления оболочек из-за уникального свойства самозатухаемости, незаменимом при возгорании провода.

  • Полиэтиленовые и Полипропиленовые

Имеют несколько разновидностей:

  1. ПНД-полиэтилен низкого давления- отличается высокой гибкостью. Горюч;
  2. ПВД —полиэтилен высокого давления — самый прочный. Используется для внутренней (скрытой) прокладки, прокладываемой в кирпиче, пенобетоне, бетоне; Нельзя использовать этот материал в горючих стенах. Трубы ПНД выдерживают колебания температур в широком диапазоне- от −25 до +95 градусов по Цельсию.
  3. ПП —полипропилен- используется при строительстве монолитных домов. Проводка в данной гофре закладывается в специальные штробы стен.
  • Тяжелый прочный

Имеет толстые стенки, и соответственно высокую прочность. Используется для укладки в цементно-песчаную стяжку в полу или траншее на улице. Прочность-до 1250н/5см2)

Самая прочная гофра для кабелей. Изготавливается из колечек стальной полосы толщиной 0.25- .03мм, соединенных между собой плосковыгнутыми и плосковыпуклыми шайбами. Дополнительную стойкость коррозии придает оцинковка гофры. Металлорукав так же может изготавливаться из нержавейки. Кабель в такой защите может использоваться в стенах из любого, даже горючего материала, и выдерживает нагрузку до 4000 Н/5см2 и выше. Для удобства работы металлическую гофру часто оснащают протяжкой для кабеля.

Гофрированная оболочка для кабеля выпускается разного цвета. Обычно изделия их ПВХ выпускаются в сером цвете, черные из полиэтилена, а из полипропилена -синие. Но строгих правил в плане цвета нет.

Почему популярна, плюсы и минусы

Срок службы кабеля снижается из-за перегрева, излишней влажности, воздействия ультрафиолета и множества других факторов. В результате- короткое замыкание, пробой, поражение током. Поэтому использование гофрорукава полностью оправдало себя и становится популярнее с каждым годом.

Плюсы гофр для кабеля:

  1. Водонепроницаемость;
  2. Долговечность;
  3. Стойкость к возгораниям, огнеупорность, негорючесть;
  4. Сопротивляемость механическим нагрузкам, прочность;
  5. Легкость;
  6. Эстетичность;
  7. Коррозионная стойкость;
  8. Кабель, помещенный в гофру , не ударит человека током;
  9. Защита кабеля от воздействий окружающей среды.

Минусы:

  1. Цена. Даже самое дешевое пластиковое изделие- это дополнительные расходы;
  2. Необходимость тратить дополнительное время на расчет диаметра гофры и протяжку кабеля;

Кто-то скажет-для чего нужно тратить деньги , если кабель все равно выпускается в защитной изоляции? Ответ прост: Металл, из которого выполнены провода (алюминий или медь) спокойно прослужит 25-30 лет, а вот оплетка кабеля без защиты живет в среднем 3 года.

Как правильно подобрать и какая лучше

Гофра для электропроводки подбирается исходя их следующих факторов:

  • Место расположения проводки (улица, помещение, пол, потолок или стены)

Для уличной проводки необходимо использовать защиту повышенной прочности (твердую или металлическую).

  • Если это стены — необходимо понимать, из какого материала они изготовлены

Для монолитных стен необходимо выбирать полипропиленовую гофру, для кирпичных, бетонных, панельных и блочных — из полиэтилена высокого давления. Если требуется защитить провод внутри помещения, но не спрятанные в стены — идеально подойдет гибкая легкая оболочка из ПНД.

  • Назначение кабеля.

Перед выбором гофры в магазине обратите внимание на следующие нюансы: Белые жгуты (провода) используются для прокладки компьютерных сетей, черные и серые — общего назначения, красные-для внешней наружной прокладки на улице, а зеленым обозначаются изделия для телефонных кабелей.

Размеры и стоимость

Выбор размера гофры зависит в первую очередь от диаметра кабеля и от количества его жил. Эти данные сведем в единую таблицу:

Площадь поперечного сечения провода, мм Количество проводов, шт Внешний диаметр гофры, мм
1.5 2, 3, 4, 5 16,16, 20,20
2.5 2, 3, 4, 5 16,16, 20,25
4 2, 3, 4, 5 20,20,25,25
6 2, 3, 4, 5 20,25,32,32
10 2, 3, 4, 5 25,32,32,40
16 2, 3, 4, 5 32,32,40,40
25 2, 3, 4, 5 32,40,50,50
35 2, 3, 4, 5 40,50,50,63
50 2, 3, 4, 5 50,50,63, 63
70 2, 3, 4 50,63,63
95 2,3 63,63
120 2 63
150 2 63

Кроме того, выбор размера гофры зависит от участка прокладки электропроводки:

  1. К розеткам и выключателем —не менее 20мм;
  2. К приборам освещения и датчикам— от 16мм;
  3. От главной распределительной коробки или щитка — не менее 25мм;
  4. Соединение между двумя щитками — не менее −32мм;
  5. Штроба в перекрытии этажей — жесткая гофра диаметром не менее 40мм;
  6. Телефон, антенна, интернет- прочие слаботочные кабели-от 25мм.

Цены

Цена гофры зависит от материала, размеров, цвета, назначения и технических характеристик. Если обобщить —то самая дешевая- гибкая пластиковая гофра для внутренней отделки, а самая дорогая — металлическая.

Продается она в бухтах по 50 и 100 метров. Можно найти изделия в отрезках, они дороже.

Приобретать материал лучше в специализированных магазинах. Экономия в вопросах безопасности не нужна.

Сведем приблизительную стоимость изделий в общую таблицу:

Название Тип Внешний диаметр Внутренний диаметр Цена за метр, средняя
Гофра ПВХ легкая 16 мм 11,4 мм 2,4 руб
Труба защитная гофрированная ПНД черная ДКС 15,7 мм 11,3 мм от 7,5 руб/м
Труба гофрированная ПНД черная ДКС 19,5 мм 14,5 мм от 8,9 руб/м
Труба ПНД красная двойная (двухслойная) жесткая 50 мм 41,5 мм 78,5 руб/м
Труба ПНД тяжелая тяжелая 31 мм 23,4 мм от 9,7 руб/м
Трубка ППЛ (полипропилен) гофрированная легкая 19,7 мм 14,8 мм от 28 руб/м
Гофротруба полиамид черная 21,2 мм 16,8 мм от 52 руб/м
Металлорукав оцинкованный металл 20мм 18мм От 32руб/м

Монтаж

Требования и нормы

При прокладке гофры необходимо обеспечить следующие условия:

  • Длина одного участка- 20-25м максимум. При этом трасса не должна иметь более 4 поворотов;
  • Единый отрезок гофррукава не укладывается в острых углах:
  • Повороты не должны располагаться рядом;
  • Угол поворота не должен быть меньше 90 градусов, радиус- лучше больше, чем меньше;
  • Минимальное расстояние между двумя параллельными рукавами- не менее 200мм

Последовательность работ

  1. Электрическая гофра режется на отрезки согласно чертежу. Если рукав оборудован протяжкой- ее необходимо придерживать в процессе резки;
  2. Готовиться кабель (жгут), его для увеличения твердости лучше в нескольких местах перевязать гладкой изолентой;
  3. Конец кабеля присоединяется к протяжке и скрепляется с ее концом;
  4. Жгут протягивается в гофрированную электротехническую трубу
  5. Кабель в защите закладывается в канал.

Видео как продевать кабель

Крепеж

Существует несколько общих правил крепежа:

  • Расстояние между крепежными элементами в идеале — 40-50 см;
  • Винты, саморезы, дюбеля следует закручивать до конца, чтобы шляпка не царапала гофру;
  • Способ крепления зависит от материала стен. Для мягких (дерево, гипсокартон и тп) подойдет гвоздь или саморез. Дли кирпича и подобных поверхностей — дюбель гвоздь;
  • К бетонному столбу рукав крепится пластиковыми стяжками, к тросу- пластиковыми подвесками;

Виды крепежа для гофрорукавов:

  • Дюбель-клипса;
  • Дюбель-стяжка;
  • Кабельные стяжки КСП;
  • Клипсы и скобы с гвоздем;
  • U-образные скобы;

Выбирается тот или иной крепеж в зависимости от размера и формы гофры и места ее крепления

Особенности прокладки на улице

  1. При прокладке кабеля на улице нужна специально предназначенная гофра, с защитой от ультрафиолета и от механических повреждений;
  2. Температурный диапазон материала должен быть широким. Если кабель подвешивается- необходимо дополнительное армирование изоляции.
  3. Гофру на улице часто монтируют на специальный трос с помощью специальных стяжек;

Все электромонтажные работы следует проводить под контролем профессионального электрика, а лучше совсем поручить это дело специалистам. Вряд ли новичок осуществит правильный монтаж.

Заключение

Использование гофры для кабеля- оправдано по всем параметрам. Оно убережет кабель от повреждения, а хозяина жилища от купных неприятностей. И подбирать ее нужно тщательно, не гонясь за дешевизной. Лучше заплатить пару тысяч за гофру, чем несколько миллионов за ремонт дома. Будьте внимательны к деталям, именно детали способны сэкономить кучу времени и денег!

А на сегодня я прощаюсь, надеюсь, скоро мы снова увидимся. А пока -заходите в наши сообщества, там много полезного. Подписывайтесь , делитесь новостями, опытом, новыми тенденциями и вашими мыслями!

Загрузка...

vseotrube.ru

Гофрированная труба для электропроводки: характеристики, виды, монтаж

Виды гофротруб – как выбрать?

Зная трубы электротехнической гофрированной технические характеристики, это изобретение используют в наружной, подземной и скрытой проводке – для защиты телефонного, силового и телевизионного кабеля. Гофра для электропроводки автомобиля тоже популярна, не смотря сложность в работе  внутри транспортного средства. Сам товар может различаться:

По виду материала:

  • ПВХ – трубы ПВХ гофрированные для электропроводки ценятся именно из-за самозатухающего поливинилхлорида;
  • ПНД (полиэтилен низкого давления) – самые гибкие;
  • ПВД (полиэтилен высокого давления) – применяется для скрытого вида проводки в местах, где невозможно возгорание;
  • ПП (полипропилен) – при установке требует особой технологии;
  • ПА (полиамид) – обладает повышенной гидроизоляцией.


Есть и декоративная гофра, но это изделие – не для электричества.

Важно:

Металлическая гофрированная труба для электропроводки, в основном, применяется при проведении кабеля по легко возгораемой поверхности, например, по дереву, а так он слишком дорог в применении.

По конструкции патрубков:

  • однослойная – это когда у изделия одна стенка;
  • двухслойная – это когда сверху – гофра, а внутри вставлена гладкая часть из полимера.

По типу исполнения:

  • лёгкий – имеет тонкие стенки, а потому великолепно следуют по контуру помещения; популярен для изоляции проводки под подвесным потолком и др.;
  • тяжёлый – повышает прочность из-за толстых стенок, поэтому они эксплуатируются в траншеях под магистралями или в домах под бетонную стяжку.

Для облегчения затягивания кабеля, товар дополняется специальным зондом (проволокой из стали). Без него изделие стоит, конечно, дешевле. Но с протяжкой могут быть не приятные моменты.

Зная основные критерии выбора , останется только определиться с диаметром:

ДиаметрСфера применения
16 ммИспользуют в осветительных приборов, сигнализации, а также телефонных сетей
20 ммПодводят провода к выключателям и розеткам
25 ммПрисоединяют распределительный щит с такими же коробками
32 ммСтыкуют распределительные щиты меж собой
40 -60 ммСоединяют кабеля по всей сети между этажами

vivoz-gbo.ru

металлическая для проводки, диаметр трубки, монтаж

Содержание:

Согласно правилам установки электрооборудования (сокращенно ПУЭ), проводка должна иметь дополнительную изоляцию. С этой задачей превосходно справится гофрированная труба для электропроводки, поскольку она надежно защитит кабель от механических нагрузок и выполнит функцию диэлектрика.


Достоинств у данной трубной продукции немало. В продаже имеются гофрированные металлические и пластиковые трубы. Их используют при прокладке инженерных коммуникаций, в том числе и электропроводки.

Что такое труба гофрированная

Это изделие представляет собой трубу, обладающую переменным размерами поперечного сечения. У данной трубной продукции имеется два участка, причем каждый с разным значением диаметра. Они чередуются попеременно на всем протяжении трубы. У одного из участков стенки более тонкие и сечение меньше по сравнению со вторым.

Отрезки с толстыми стенками помогают изделию выдерживать незначительные воздействия механического характера и одновременно защищают проводку от возможных повреждений. Благодаря наличию тонких стенок данная продукция становится гибкой. Помимо этого, гофрированная труба для проводки по причине наличия тонкостенных участков может немного удлиняться.


Раньше в статье уже говорилось, что гофротрубы бывают двух видов – металлические и пластиковые. Причем второй вариант более востребован. Гофрированные изделия применяют не только при укладке электрической проводки, но и при обустройстве воздушных вентиляционных систем. Они помогают создать каналы различной сложности и формы за счет своей гибкости.

Применяют гофрированные изделия и в сантехнике с целью соединения канализационного трубопровода с сифонами. Но наибольшее распространение гофра получила именно в качестве каналов для прокладки электропроводки (детальнее: "Характеристики труб ПВХ для электропроводки, преимущества и правила использования"). Но для этой цели чаще всего задействуют не обычную продукцию, а специальную – электротехническую, для производства которой используют поливинилхлорид.

Гофра электротехническая

Такая гофрированная трубка для электропроводки отличается от аналогичных изделий своими характеристиками, а именно:

  • конструкционными особенностями;
  • эластичностью и гибкостью;
  • формой продольного сечения;
  • соотношением между длиной участков, имеющих разные диаметры.

У гофрированной электротехнической трубы продольный профиль, то есть участки, отличающиеся размерами сечения, изготавливают в форме прямоугольников, а не в виде полусфер как у обычной гофры (прочитайте также: "Какие бывают электротехнические гофрированные трубы, характеристики и применение"). Различаются они и соотношением протяженности отрезков с разными диаметрами.


У обычной гофры ширина участков с меньшим и большим диаметрами одинакова. Что касается электротехнической трубной продукции, то эти параметры у нее имеют разные величины. Участок с меньшим сечением короче. Вместе с повышенной жесткостью, которой обладает ПВХ, электротехническая гофротруба отличается меньшей эластичностью, чем обычная и это обстоятельство не позволяет ей растягиваться в длину. Но гибкость у этой трубной продукции намного выше, чем у других видов аналогичных изделий.

Основное отличие электротехнической гофры заключается в ее конструкционных особенностях. В ее внутренней полости располагается протяжка, которую делают из стальной проволоки. Она требуется для затяжки жгутов внутри трубы.


Отличается гофрированная трубная продукция электротехнического типа цветом, она имеет серый оттенок. Зарубежные изделия производятся синими, красными и в другом цветовом решении.

Когда продается гофрированная труба для электропроводки - диаметр на ней указывают внешний. При этом размер внутреннего сечения может отличаться как на пару миллиметров, так и на сантиметр и более. Наиболее востребованы изделия для электропроводки с диаметрами от 16 до 50 миллиметров. Продукция с меньшими размерами не так популярна.

Реализуют гофру в бухтах - длина трубы в них зависит от внешнего диаметра. Например, при величине диаметра в 16 миллиметров протяженность трубы составляет 100 метров, а для 50-миллиметрового изделия – 20 метров.

Особенности укладки электропроводки в гофре

Гофрированную трубную продукцию изготавливают из негорючих материалов, при этом выполнять монтаж гофротрубы можно на любую конструкцию и поверхность, в том числе и на деревянные здания.

Работу выполняют с соблюдением определенных правил:

  1. Прокладку начинают с подготовки трубы требуемой длины. Чтобы ее отрезать, пользуются ножовкой с мелкими зубьями или ножом. Чтобы перекусить стальную проволоку, используют бокорезы.
  2. Специалисты рекомендуют уделять больше внимания проволоке, так как у нее присутствует натяжение и при резке конец может провалиться внутрь трубы. Чтобы достать ее, нужно будет еще раз разрезать изделие. Для недопущения подобной ситуации протяжку следует немного оттянуть и, удерживая, загнуть наружу.
  3. Потом приступают к подготовке проводов. Если используют один, тогда этот этап не нужен. При наличии нескольких проводов их соединяют по всей длине изоляционной лентой, желательно, чтобы она была из поливинилхлорида и тем самым не создавала лишнего трения.
  4. Дальше один из концов подготовленного жгута надежно скрепляют с протяжкой одним из способов. В некоторых случаях протяжку обвивают вокруг связки проводов и обжимают пассатижами, а в других ее приматывают изолентой к жгуту. Вариантов существует много. В любом случае нужно конец жгута обмотать изолентой и тогда провода не будут цепляться за внутреннюю поверхность гофротрубы.
  5. На следующем этапе монтажа электропроводки в гофрированной трубе нужно втянуть жгут в гофру. Когда данную работу выполняют два человека, то один из них держит протяжку, а второй - надевает изделие сверху. При выполнении монтажа самостоятельно протяжку необходимо другим концом примотать к чему-нибудь. Если протяжка оторвется от жгута, придется разрезать гофру в месте повреждения. В результате жгут будет находиться в трубе, состоящей из кусков. Места разрезов специалисты рекомендуют обматывать ПВХ-изолентой. Чтобы не допустить такой неприятной ситуации, жгут следует затягивать не спеша и аккуратно.
  6. После завершения вышеописанной процедуры гофру со жгутом, находящимся внутри, нужно прикрепить к чему-нибудь. Фиксацию выполняют с применением монтажных алюминиевых полос. Также можно пользоваться пластиковыми клипсами, которые подбирают в зависимости от диаметра трубы. Крепежные элементы размещают через равные расстояния, чтобы не допустить провисания гофры в отдельных местах.
  7. В месте подсоединения проводки к розеткам, выключателям и другим аналогичным узлам гофрированную трубу нужно прятать вместе с проводами. Таким образом, исключают возможность оставлять участки электропроводки открытыми. Для такого вида монтажа продают розетки и выключатели с уплотнительными вставками из резины. Их вырезают самостоятельно, исходя из диаметра гофры.

Применение металлической гофрированной трубы

Используется металлическая гофрированная труба для электропроводки при прокладке по любым сгораемым поверхностям (прочитайте: "Какие бывают металлические трубы для электропроводки – характеристики и правила выбора"). Также ее задействуют с целью защиты проводов и кабелей при пересечении трубопроводов и в случае параллельной прокладки, особенно, если это происходит в непосредственной близости от газопроводов и трубопроводов с повышенной температурой сред.


Кроме этого, металлическую гофру применяют при укладке кабеля в грунтах и электропроводки в цементной стяжке. Ее задействуют для защиты проводов в помещениях сильно запыленных или с агрессивными средами.


trubaspec.com

Гофра для проводов и кабеля технические характеристики, размеры, диаметры

Гофра (гофрированная труба) используется для прокладывания проводки любого типа в помещениях и на открытых пространствах. Гофрированные трубы различаются по материалу изготовления, размерам и другим техническим характеристикам.

Гофрированные трубы

Содержание:

  1. Применение
  2. Конструкция
  3. Виды
  4. Подбор
  5. Порядок монтажа
  6. Как протянуть кабель внутри гофры
  7. Рекомендации

Применение

До появления гофрированных электротехнических труб в качестве материала для скрытой проводки, кабели замуровывали в стены, покрывая штукатуркой, а открытые края – прикручивали к опоре или пропускали через металлическую трубу. Это значительно осложняло демонтаж и ремонт электросети в случае таких, например, неполадок как короткое замыкание – для извлечения кабеля требовалось разбивать шов.

Гофра для кабелей тоже прячется в штробы (щель в стене под проводку) и замазывается строительным раствором, но сам провод остается свободным, и при необходимости его можно легко извлечь, потянув за свободный край. Кроме того, автомобильная гофра гибка, легка, экологична и доступна. Особого внимания стоят два характерных достоинства этого материала:

  • Пожаробезопасность. Гофры из самозатухающего ПВХ (степень воспламеняемости В3 по ГОСТ 30402-96) не только не горят сами, но и предотвращают распространение огня при возгорании проводки, сжимаясь вокруг кабеля и ограничивая приток кислорода.
  • Гофра обеспечивает дополнительную влагоизоляцию электропроводки, что важно для помещений с повышенной влажностью.

На рынке строительных продуктов она появилась относительно недавно, но, благодаря своим полезным свойствам, практически сразу стала очень востребованной.

Гофрированные трубы (гофры) под электропроводку.

Конструкция

Гофрированная труба представляет собой шланг со стенками специальной формы, используемый для защиты проводов от внешних повреждений. Форма трубы получается в результате соединения между собой колец разного диаметра и толщины. Благодаря плотным внешним кольцам труба имеет высокую жесткость, которая обеспечивает её устойчивость к поперечной нагрузке, а внутренние более тонкие кольца сохраняют гибкость, позволяющую получить в процессе разводки угол от 90˚.

Для изготовления электротехнической гофры чаще всего используется самозатухающий поливинилхлорид (ПВХ), а также композитный пропилен низкого давления (ПНД) и полиэтилен высокого давления (ПВД). Характеристики всех этих материалов различаются не намного. Все они устойчивы к влаге, коррозийному разрушению, не гниют, некоторые – не горят и не плавятся. Они сохраняют свои практические характеристики при температуре от -25˚C до +95˚C. Для отличия их друг от друга можно ориентироваться на цвету трубки: красная или оранжевая ПНД гофра более устойчива к огню, чем черная или синяя, а ПВХ – практически всегда серая.

Виды

По условиям монтажа и расположения электротехнические гофры делятся на следующие типы:

  • Тонкостенные рукава. Самые легкие и поэтому менее устойчивые к механическому воздействию трубы. Используются как для наружной, так и для внутренней прокладки, не предусматривающей давление на гофры: каркасные конструкции из гипсокартона, подвесные и натяжные полотки, защита проводки в авто и т.д. Как правило, здесь гофра для проводов просто раскладывается или привязывается к опоре с помощью жгутов.
  • Тяжелые трубы с повышенной прочностью. Способны выдерживать большую механическую, адгезионную и климатическую нагрузку. Чаще всего применяются для монтажа проводки в земле, бетоне и штукатурке.
  • Сверхтяжелые металлические гофры для проводки. Обеспечивают максимальную защиту от повреждений проводки. Применяются в местах, требуемых обеспечения наивысшего уровня безопасности: образовательные, медицинские учреждения и другие места с повышенной посещаемостью.

Все трубы имеют примерно одинаковые размеры:

  • внешний диаметр – от 16мм до 50 мм;
  • внутренний диаметр – приблизительно от 11,0 мм до 40,2 мм в зависимости от материала.

Гофра для кабеля продается в бухтах длиной от 25 до 100 метров и герметичной упаковке. Как правило, производители вкладывают внутрь проволоку соответствующей длины, необходимую для протягивания кабелей, которая также называется протяжкой.

Металлическая гофра

Подбор

Для выбора электротехнической гофры подходящего размера принято опираться на диаметр исходя из следующих рекомендаций:

  • для подведения тонких проводов к розеткам или монтажа сигнализаций, компьютерных и телефонных сетей — 16мм;
  • для подключения приборов-потребителей и монтажа коаксиальных сетей – от 20мм;
  • для прокладывания кабелей между распределительными коробками – 25 мм;
  • для соединения электрощитов — от 32мм;
  • для прокладывания кабелей между этажами – 40-50 мм.

Примеры размеров проводов и гофрированных труб

По тому, для каких условий используются гофры, их можно классифицировать на две группы: для открытой и закрытой прокладки.

Первые предназначены для проводки, монтируемой внутри стен, перегородок, потолков, и фальш-конструкций аналогичного профиля. По пожаробезопасности их условно делят на три категории:

  1. Для укладки в негорючих конструкциях (бетон, кирпичная кладка, монолитное строительство и т.п.) могут применяться любые трубы. В последние годы разрабатываются требования по использованию в строительстве инфраструктурных и социальных сооружений из материала, устойчивого к огню и предотвращающего его распространение.
  2. Для использования в полых каркасных конструкциях из негорючих материалов разрешается применять не распространяющие горение ПВХ и ПВД гофры.
  3. Для укладки внутри возгораемых конструкций и перекрытий (стены из горючих материалов, кровля, обшитые деревом бетонные и кирпичные стены и т.п.) используют только трубы из материала, устойчивого к огню. Пластиковая гофра запрещена для применения в таких местах.

Электротехнические гофры для открытой прокладки кабелей применения и монтажа разделяется на пять основных категорий:

  • Для прокладки по негорючим конструкциям внутри помещений (бетон, кирпич, плиты и т.п.) применяются любые пластиковые гофры.
  • Внутри помещений с возгораемыми материалами разрешено использовать трубы из не распространяеющего горение материала с соблюдением особых правил. Если изоляция кабеля выполнена из горючего материала, прокладка производится на расстоянии не менее 10 см от поверхности горючего материала, например, от обшитой древесиной стены. Если используется кабель с огнеустойчивым изоляционным материалом (ВВГнг, NYM и др.) можно укладывать гофру в непосредственной близости от горючего основания.
  • Уличная или наружная прокладка. Требования пожарной безопасности предусматривают использование труб из огнеустойчивого материала, а внешние условия среды – из жестких плотных труб, устойчивых к температурному воздействию. Обоим требования соответствуют гофры из полиамида (ПНД) и полиэтилена (ПВД).
  • В помещениях с повышенной пожароопасностью можно использовать только гофрированные трубы из не распространяющих горение материалов, точные требования к которым указываются в проектной документации.
  • Для укладки проводки во взрывоопасных зданиях можно использовать металлические и гофры из специальных материалов, защищающие помещения от магнитного поля электросети. Пластиковые трубы запрещены для использования в таких местах.

Порядок монтажа

Прокладывание электропроводки с помощью гофрированных имеет некоторые специфические особенности, которые могут вызвать затруднений для неопытного человека. Для того чтобы избежать сложностей, рекомендуется придерживаться следующего алгоритма действий:

  1. Первым шагом является вычисление размера проводки и отрезание трубы необходимой длины. Если используется металлическая гофра, понадобятся ножницы по металлу, а поливинилхлоридную или полимерную трубку можно перерезать обычным ножом. С помощью бокорезов или кусачек укорачивается и протяжка. Следует помнить, что проволока находится в натяжении и, чтобы она не заскочила внутрь, её следует придерживать рукой перед обрезкой, а после – загнуть. Если же кусок протяжки будет упущен, для его извлечения будет необходимо сделать еще один надрез.
  2. Теперь нужно протянуть сквозь гофру проводку. Для этого создается жгут или скрутка, скрепляемая с протяжкой. Некоторые мастера предлагают намазать кабель смазкой, чтобы облегчить надевание гофры, но для новичка это может лишь усложнить процесс.
  3. Следующий шаг – монтаж гофры на поверхности строительного объекта. Для закрепления используются пластиковые клипсы или монтажная лента. Следует учесть, что не рекомендуется прокладывать кабель на протяжении цельного отрезка трубы длиной более 25 м. Главное – зафиксировать материал от провисания. Подведение проводов к выключателям или распредкоробкам необходимо делать так, чтобы кромка гофры входила в корпус и не оставляла проводку на виду.

Как протянуть кабель внутри гофры

Для протягивания проводки внутри гофры необходимо соединить её с протяжной проволокой. Для этого создается так называемый жгут. Для подготовки группы проводов их следует прочно обмотать по всей длине. Лучше всего использовать для этого изоленту из ПВХ – гладкая поверхность не создаст дополнительных препятствий. Одиночный кабель не требует такой подготовки.

Следующим шагом необходимо скрепить протяжку и жгут. Это можно осуществить несколькими способами:

  1. Крепко проволоку вокруг жгута и обжать плоскогубцами. Лучше сделать несколько таких скруток на расстоянии в несколько сантиметров друг от друга.
  2. Можно приложить проволоку к жгуту и поверх намотать изоленту. Иногда этот способ эффективно совмещают с предыдущим.
  3. При прокладке одиночного кабеля можно аккуратно проколоть его изоляцию на расстоянии 4-5 см от края и зацепить проволоку за отверстие.

Перед тем как начать протягивание, край жгута обматывается изолентой так, чтобы получился сглаженный цилиндр, который не будет цепляться за стенки гофрированной трубы.

После этого начинается процесс «надевания» гофры на кабель. Эффективнее всего эту операцию проводить вдвоем – чтобы один человек удерживал протяжку, а второй занимался проталкиванием жгута. Если же помощника нет, придется сделать так:

  1. Свободный конец конструкции необходимо закрепить или примотать к чему-нибудь для удержания.
  2. Удерживая одной рукой трубу в натянутом состоянии, второй просовывать жгут внутрь. При этом важно не перетянуть конструкцию, чтобы протяжка не соскочила со жгута. Если это случится, придется отрезать надетую часть гофры и связывать снова. В результате может получиться труба из нескольких кусков, стыки между удобно заматывать изоляционной лентой.

Обязательно посмотрите видео. Оно полезно.

Рекомендации

Для создания долговечной и безопасной проводки при выборе и монтаже электротехнической гофротрубы следует руководствоваться следующими рекомендациями:

  • Избегайте образования острых углов. Их должно быть не более 2-3 (с углом от 90˚) на 20-25 м рабочего материала.
  • Цельные куски гофры при монтаже сети большой длины следует соединять между собой транзитными коробками, устанавливая их на углах или близких к середине цельной трубы местах.
  • При монолитном строительстве, когда используется металлогофра тяжелой серии, ее укладывают до заливки, фиксируя к металлоконструкциям. Протяжка проводов осуществляется после формирования и застывания стен.

tokidet.ru
