Изготовление своими руками горизонтальной и вертикальной печи из трубы DN 500 для бани

Самодельная печь из трубы для бани — это хорошая альтернатива источникам тепла заводского производства. Далеко не каждый любитель бань сможет приобрести такое устройство, не говоря уже о том, чтобы самостоятельно построить печь из кирпича, под которую и место не всегда есть. Но, обладая определёнными навыками и способностями, можно построить печь для бани из трубы, которая будет удобна в использовании.

Выбор нужной конструкции
Создание горизонтальной печки
- Рекомендации по подбору металла
- Принцип проведения работ
- Крепление труб
Котел — вертикальная печь

Выбор нужной конструкции

Для начала нужно обязательно ознакомиться с некоторыми преимуществами при решении такого вопроса. Вообще, печи своими руками из металла можно строить не только из труб, но также и из блоков и листовой стали — всё зависит от материалов, которые есть у владельца в запасе. Из листов чаще всего создают корпус прямоугольной формы, который уступает цилиндрическому по некоторым факторам:

Сложность создания. Труба из железа — это почти готовый топливник, а листовой металл нужно предварительно раскроить, порезать на части, а после собрать в цельный объект с помощью специальной сварки.
Стоимость за круглое изделие будет меньше, но все работы при этом будут выполняться своими руками.
Цилиндрическую форму банной печи с трубой лучше использовать из-за качественного теплообмена с окружающим воздухом.
Круглое сечение предпочтительнее для прямоугольной формы из-за принципа движения дымовых масс.
Плоская стена топливной камеры меньше, а также намного быстрее прогорает, чем труба с такой же толщиной, созданная из той же стали.

Печь банная из трубы либо газового баллона создаётся двумя методами: конструируется специальный вертикальный или же горизонтальный корпус. Оба варианта обладают своими достоинствами и недостатками.

Вертикальная печь для бани более компактна, чем горизонтальная, поэтому лучше всего используется в небольших банях, где каждый метр свободного пространства очень важен. Но при этом она значительно уступает по длительности горения и эффективности теплообмена, что также считается очень важным.

В процессе горения большая часть тепла поднимается, боковые стены прогреваются не так сильно. Вверху площадь поверхности обмена минимальна, зато есть выход наружу через дымоходную систему, куда и устремляется всё тепло. Совсем по-другому происходит работа горизонтальной печи, в ней патрубок дымохода располагается недалеко, и по пути к нему раскалённые газы отдают часть своего тепла полукруглому корпусу.

КПД горизонтальной печи, созданной из металлической трубы своими руками, будет намного выше, чем вертикальной конструкции. Такая конструкция напоминает прогорание дров. Внутри вертикального топливника пламя будет охватывать всё топливо, если не закрывать подачу воздуха специальным зольником.

Но таким способом баню протопить нельзя, ведь главная задача источника тепла — выдать много тепла за минимальный промежуток времени. В топке, вытянутой в длину, пламя совершает движение от передней части к задней, сжигая дрова и со временем увеличивая эффективность. Главный минус такого устройства — отопитель занимает больше пространства и может подойти не для каждой бани.

Создание горизонтальной печки

В интернете есть большое количество чертежей и информации по созданию различных печей для бани из металла, включая специальные видеоинструкции. Информация не всегда понятна простым людям, не обладающим определёнными навыками и познаниями в строительстве, но если разобраться в ней более внимательно, то она окажется довольно простой и выполнимой.

Отопительное устройство для бани из баллона намного проще в создании и удобно в использовании, что происходит из-за некоторых факторов. Сварить печь в баню можно также из трубы DN 500 (общий внешний размер — 530 миллиметров).

Для проведения работы нужно заранее подготовить нужные материалы:

листовой металл (сталь 10−20) толщиной 4 мм — дверцы;
уголок с параметрами 25х3 мм;
ручки дверей, приобретённые в магазине;
нужный металлопрокат для создания ножек;
асбестовый шнур, который важен для уплотнения дверцы;
отрезок трубы DN 150 для патрубка дымохода;
арматура из низкоуглеродистой стали с периодическим профилем (для этого лучше всего использовать размер от 16 до 20 миллиметров).

Если печка конструируется с помощью трубы DN 500, то вместе с этим понадобится сталь толщиной в пять миллиметров для создания боковых стен топливника.

Принцип проведения работ

Все нужные инструменты для работы перечислять не стоит, нужно просто помнить про сварочный инвертор, угловую шлифмашину, а также устройства для измерения. На месте болгарки может быть простой газовый резак. Первая процедура — отрез боковой части баллона по заводскому шву сварки с предварительным наполнением его водой. Получается открытый проём для установки колосников в топливник печки и отрезанную часть, куда нужно вставлять дверцы. После этого железо нарезается на части определённого размера (в соответствии с проектом металлической печи).

Также важно рассмотреть, как правильно разместить патрубок дымохода на поверхности печи. Чтобы предотвратить потерю большого количества тепла, не нужно приваривать его к заднему корпусу, как это делают некоторые профессионалы. Лучше вырезать одно отверстие и приварить к патрубку наверх, отступив от края около 150 мм, как это указано на проекте. Это поможет дымовым газам скапливаться в задней полости топливника перед выходом наружу и таким методом обеспечивать быстрый обмен тепла в бани.

По общим размерам, которые указаны в проекте, нужно из арматуры сделать колосниковую решётку, приварив к двум продольным прутам множество поперечных прутьев с шагом 45−50 мм, как это указано в чертеже.

Конструкции печей из металла включают в себя опору на два угла, скреплённую со внутренними стенами топливника с помощью сварки. Колосники не должны прочно привязываться к углам, а просто располагаться сверху.

В отрезанной части передней стены вырезается отверстие, куда встраивается обрамление для двери. К самим дверцам изнутри крепятся ребра, затем — навесы и ручки. Между рёбрами укладывается асбестовый уплотнительный шнур. Встраивать в печь дверцы нужно после того, как в самодельную конструкцию будет встроена колосниковая решётка, а отрезанная часть правильно приварена к месту.

Поскольку баллон имеет по бокам закругления, изнутри перед дверью зольника создаётся пологий подъём подовой части. С его помощью металлическая печь, созданная из баллона своими усилиями, хорошо поддаётся очистке, зола легко выгребается назад. В самодельной печи из трубы в этом месте возникнет неудобный порог, поэтому дверь лучше всего устанавливать как можно ниже.

Чтобы защититься от сильного инфракрасного излучения, которое исходит от раскалённых металлических стенок, в соответствии с правилами установки бани специалисты советуют огородить корпус специальный сеткой, наполненной камнями. Если говорить проще, то нужно создать самодельную каменку, которая будет загораживать печку со всех сторон, исключая фронтальную.

Для наполнения можно использовать не все камни, а лишь специальные для бани:

базальт;
габбро-диабаз;
талькохлорит;
речную гальку;
малиновый либо белый кварцит.

Крепление труб

Печь из металла может хорошо протопить баню лишь в том случае, когда будет оснащена трубой. Дымоходы и печные трубы — это целая отдельная отрасль печного производства.

По мере мытья в бане изначально лёгкий пар становится тяжёлым: поглотительная способность по водяному пару каменки и деревянных стен сильно ограничена, а баня из кирпичей из-за значительной теплопотери сквозь стены может быть лишь постоянно работающей.

Если у бани стены созданы из кирпича, они легко поглощают лишнюю влажность в помещении из воздуха: несколько тонн кирпича могут даже в жилом доме создать хороший микроклимат. Металлическая печь «не дышит», особенно тогда, когда парятся сразу несколько человек друг за другом.

В этом случае лучше всего использовать в конструкции дымоходную трубу. Самый простой метод поддерживать нужную влажность (точнее — сухость) воздуха в парной — печь с экраном и монотрубой из металла. Конвективный поток воздуха между экраном и печью подтягивает более влажный воздух снизу, раскалённая дымовая труба разгоняет его, и лишняя влажность буквально проталкивается сквозь дощатый проток на чердак, где пар уже не портится.

У этого метода есть два основных минуса. Во-первых, печь получится совсем неэкономная, она будет тратить много энергии для топлива. Во-вторых, чердак будет регулярно отсыревать, потолок начнёт гнить и значительно проседать, что в результате приведёт к необходимости перестройки бани.

Второй метод более сложен и дорог, но помогает применять в бане экономичные печи с боковым выходом в дымоход. Здесь также невозможно регулировать тяжесть пара по своему усмотрению. Пар подсушивается лишь при отодвигании задвижки в корне дымохода над полом.

Котел — вертикальная печь

Вертикальные железные печи, созданные из труб, также широко используются для бань, поэтому на них тоже следует обратить внимание. Устройство помогает решить проблему недостатка свободного пространства в бане, так как вертикальный корпус конструкции обладает тремя камерами — каменкой, баком для нагрева и топливной. Вместительность вертикальной камеры сгорания небольшая и при протапливании бани приходится делать сразу несколько загрузок. При особом желании размеры топливника можно увеличивать, убрав водяной котёл и создав его более меньшим по объёму.

Специалисты рекомендуют высоту печки из трубы для парилки и каждой камеры подбирать самостоятельно и по отдельности. Главное при этом — максимально увеличивать вместительность камеры для топки. В этом случае и длительность горения с одной закладки дров станет больше.

Конструирование вертикального отопителя:

обработка и обрезка трубы DN 500, вырезание проёмов для двери;
создание круглых заготовок из металла с общей толщиной 5−10 мм, крыши и днища;
обработка вырезанных деталей и составление из них дверец для печи;
сварка колосниковой решётки из арматуры;
создание банной печи из металла.

Для начала внутрь корпуса крепятся перегородки, после этого сквозь отверстия в них помещается дымоходная труба и хорошенько обваривается. Создаётся колосник и сваркой крепится к днищу. Крышка бака состоит из двух частей: одна ставится наглухо, а вторая крепится на навесы. Если соблюдать все нехитрые правила, то ваша самодельная печка из металла для бани будет длительное время радовать своей хорошей работой.

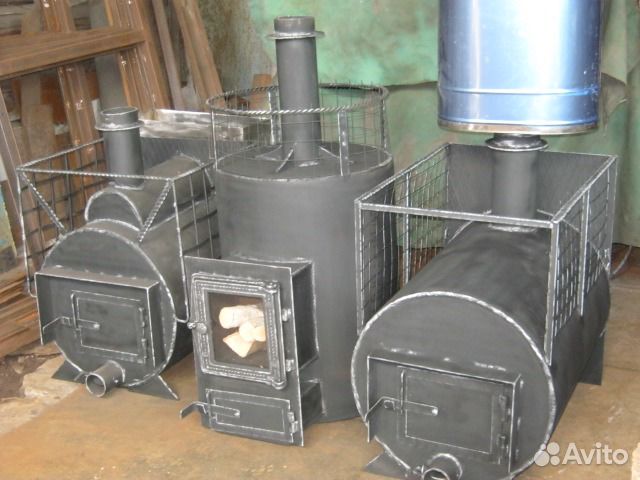

Банная печь из трубы 530 своими руками чертежи горизонтальная

Самодельные банные печи из трубы 530: чертежи, видео инструкция

Практически каждый владелец загородного дома или дачи мечтает иметь на своем участке парную банку. В результате одни заказывают возведение небольшого сооружения строительным бригадам, а другие занимаются этим самостоятельно. Но построить и сделать отделку бани – это только полдела. Главное, для хорошей парной нужна печь-каменка. И не обязательно тратить деньги на ее покупку.

Ознакомившись с видео инструкцией и несложными чертежами сделать хорошую печь можно своими руками. Понадобятся для этого самые простые материалы, основным из которых будет труба 530.

Выбор проекта для печи в баню

Самодельные каменки дизайнерскими изысками и стильным внешним видом не отличаются, но помещение парной объемом до 20 куб. метров отапливают качественно и быстро. По своей конструкции печи из трубы разделяются на два вида:

Вертикальная банная печь их трубы 530. Конструкция похожа на обычную буржуйку, но, кроме отделения для топки, имеет еще водяной бак для нагрева воды и емкость для закладки камней. Это довольно компактная модель, которая занимает немного места, поэтому подойдет для небольших парных. В то же время главным ее недостатком является то, что поддувала и дверцы топки находятся в парной, а также она обладает меньшей тепловой эффективностью.
Горизонтальная каменка. Конструкция также включает в себя бак для воды и емкость для камней, но при этом дверцы топки и поддувала можно вывести в соседнее помещение или на улицу. Горизонтальная печь из трубы занимает больше места, однако, благодаря большей длине топки и ее низкому расположению увеличивается площадь нагрева камней и улучшается теплообмен воздуха в парилке.

Выбор самодельной печи зависит от планировки и размеров парной, и от индивидуальных предпочтений владельца бани.

Особенности самодельной печи из трубы

Конструкция каменки включает в себя следующие элементы:

топку;
предназначенную для камней емкость, которая может быть расположена как внутри, так и снаружи корпуса;
дымоходную трубу;
камеру для сбора золы;
водонагревательный бак, который может быть частью корпуса или располагаться над камерой с камнями.

Камеры между собой отделяются решетками-колосниками.

Достоинства

Печи для бани из трубы являются не единственным вариантом, который можно выполнить своими руками. Но они имеют ряд неоспоримых достоинств:

Большая толщина
стенок имеет отличную теплоемкость, что позволяет сохранять тепло в парной даже после сгорания топлива.
Металл, из которого изготовлены трубы, обладает механической прочностью и выдерживает значительные перепады температур.
За счет круглого сечения трубы топочное отделение конструкции получается куполообразной или цилиндрической формы. Это способствует максимально эффективному распределению тепла и созданию естественной тяги.
С помощью выполненной из трубы самодельной каменки, помещение прогреется за 40–60 минут.
Конструкция из металла, в отличие от кирпичной печи, не нуждается в возведении фундамента.
Под воздействием температурной и водной коррозии толстостенная труба разрушается не так быстро, поэтому выполненная из нее печь при грамотной эксплуатации прослужит не один десяток лет.
Собрать металлическую каменку можно самостоятельно. Для этого нужно только иметь небольшие навыки обращения со сварочным аппаратом и инструментами по металлу.

Больших затрат закупка материалов для изготовления самодельной печи не требует. А если в хозяйстве найдется подходящий кусок трубы, банная каменка обойдется практически бесплатно.

Подготовка материалов и инструментов

Перед изготовлением печи для бани из трубы нужно изучить видео инструкцию и чертежи, а также подготовить рабочее место. Это может быть крытый навес на улице, домашняя мастерская или гараж.

Для работ понадобится:

Металлическая труба с толстыми стенами длиной в 1,2–1,5 метра и диаметром от 500 до 650 мм. В конструкции она будет выполнять роль топки и водяного бака.
Труба из металла для дымохода с толщиной стенок в 2–4 мм и диаметром в 120–150 мм.
Стальная труба для оборудования каменки с диаметром в 350 мм. Толщина ее стенок должна быть от 5 до 8 мм.
Металлические навесные гаражные петли.
Несколько листов из металла с толщиной стенок в 2–4 мм и размерами от 600 до 800 мм.
Готовые чугунные колосники или 500 мм металлической арматуры диаметров в 12–18 мм.
Водопроводная труба с нарезной резьбой длиною в 50–80 см и диаметром в ? дюйма. Такого же диаметра водопроводный кран с внутренней резьбой.
Ручной или полуавтоматический сварочный аппарат.
Набор слесарного инструмента.
Электрическая дрель.
Болгарка с зачистными и отрезными дисками.

Горизонтальная печь из трубы – видео

Основным отличием горизонтальной каменки является расположение корзинки для закладки камней и бака для воды снаружи топливного отделения. Поддувала и дверцы топливника выносятся за пределы парной.

Этапы работ по изготовлению печи своими руками:

Толстостенная труба укладывается набок и чтобы не каталась, закрепляется. В ней, согласно чертежам, нужно сделать разметки. Для этого, отступив от низа 1/3 диаметра, на внутренних стенках проводятся две горизонтальные параллельные линии.
Из толстого стального листа вырезается основание топливника. Его ширина должна быть равна расстоянию между проведенными линиями, а длина – длине трубы.
Если в наличии есть заводские чугунные колосники, то посередине стального листа вырезается прямоугольное окно. Если готовых колосников нет, то их можно своими руками сделать из толстых арматурных прутков, наварив их на всю длину полученного окна снизу листа из стали.
Полученное основание топливника вдоль начерченных линий вставляется в основу конструкции и приваривается к внутренним стенкам трубы.
Торцевые стенки выполняются из толстых металлических листов. Их ширина должна получиться на 20 мм больше диаметра трубы, а в нижней части стенок для будущей печи нужно сделать ножки. Задняя стенка оставляется прямоугольной, поскольку к ней будет крепиться бак для воды, а переднюю можно закруглить. Тогда готовая печь для бани будет выглядеть более эстетично.
В торцевой передней стенке прорезаются два проема. Один из них (для поддувал) должен находиться на 10–15 мм ниже колосников. Проем для топки вырезается на 30–40 мм выше основания топливника.
Вырезанные из металлического листа фрагменты будут использоваться в качестве дверок. Крепят их к приваренным заранее к передней лицевой стенке гаражным петлям. Поддувала и топки перед установкой необходимо оборудовать запорными механизмами и ручками.
Относительно основания топки в правильном положении устанавливаются торцевые стенки и по всему периметру с помощью сварочного аппарата на стыке герметично обвариваются с основной трубой.
Между дымоходом и выходным отверстием топки можно установить вторичную камеру. В ней раскаленные продукты сгорания и дымовые газы окружающим камням будут передавать тепло, за счет чего повысится эффективность печи для бани. Сделать ее можно из трубы длиной в 350–450 мм и диаметром в 250–350 мм. Элемент разрезается на две равные части и торцы одной половинки завариваются вырезанными в форме полумесяца заглушками из стали.
Для дымохода в верхней части купола прорезается круглое отверстие. Оно должно быть немного смещено от центра и иметь диаметр трубы для дымохода. В полученное отверстие вваривается патрубок длиной от 100 до 120 мм.
Рядом с задней стенкой на самом верху основной трубы с диаметром от 150 мм прорезается еще одно круглое отверстие. Готовый купол нужно установить и приварить к основной трубе так, чтобы два отверстия относительно друг друга располагались вдоль продольной оси с небольшим смещением.
Из тонких арматурных прутков или перфорированного листового металла вокруг вторичной камеры наваривается корзина для камней.
К задней стенке полученной печи для бани крепится металлический бак для нагрева воды.

Горизонтальная банная печь готова. Теперь можно приступать к ее огневым испытаниям на улице.

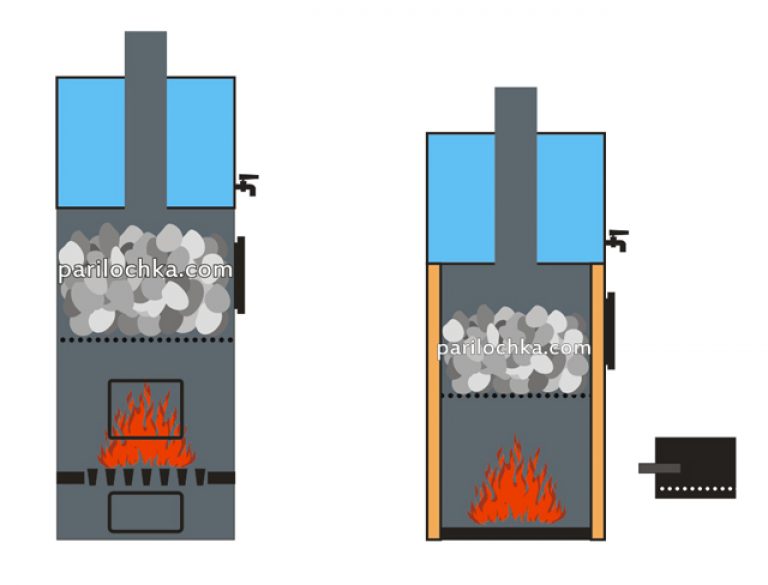

Вертикальная банная печь из трубы 530

Если помещение парной небольшое, то его можно оборудовать вертикальной конструкцией.

Технология изготовления своими руками:

Из куска трубы длиной в 1 м выполняется первая часть печи для бани. Для поддувала внизу заготовки вырезается отверстие размерами в 5х20 см.
Над дверцей подувала, из металлического листа в виде круга крепится дно топки. В центре диска устанавливается самодельный или купленный в магазине колосник.
Отступив от дна заготовки примерно 5 см, вырезается отверстие для топки. Размер ее дверок должен быть в 25х30 см. После этого навариваются петли, и устанавливается створка.
Отсекатель выполняется из прямоугольного металлического листа, который по углам приваривается к трубе. Между краями листа и стенками трубы будет проходить воздух, что обеспечит лучший нагрев печи для бани.
Над полученной конструкцией, отступив вверх 5–10 см, размещается каменка. Ее низ в виде решетки изготавливается из прутьев. Дверца каменки выполняется так же, как и топочная.
Из оставшегося обрезка трубы длиною в 0,5 м изготавливается бак для воды. Дно заготовки заваривается листовым железом в виде диска, в центре которого для дымохода нужно сделать отверстие. Внизу резервуара врезается кран, а сверху устанавливается полукруглая съемная крышка. Располагается бак для воды над каменкой.

Вертикальная печь для бани готова. Теперь ее нужно проверить ее работу и можно устанавливать в парную.

Установка и эксплуатация печей из труб

Эксплуатация металлических печей связана с риском получения ожогов и возникновения пожара. Поэтому при их монтаже необходимо выполнять следующие правила:

Устанавливать над уровнем пола на бетонный или кирпичный фундамент высотой от 20 см.
Перед дверцами поддувала и топливника расположить металлический лист.
Расстояние от деревянных стен бани до горячих поверхностей печи должно быть не менее 1 метра.

Бак для воды должен заполняться перед растопкой бани. В сухой горячий бак воду заливать нельзя, поскольку может возникнуть приводящий к ожогам паровой удар.

Посмотрев видео инструкцию и разобравшись с чертежами можно своими руками сделать печь для бани из трубы. Задача эта окажется действительно несложной. Конструкция получится с высоким КПД и, при правильной установке и эксплуатации, совершенно безопасной. Главное, выполнять все этапы работ строго по инструкции, не нарушая технологии.

Чертежи банных печей из трубы

Печь для бани состоит из нескольких элементов, присоединённых последовательно друг к другу посредством электрической или газовой сварки:

Из корпуса. В нём устроен поддув с крышкой, портал под булыжники, топка, колосники.
Из емкости (бака) для нагрева воды. Иногда ее делают не отдельным элементом, а продолжением корпуса.
Из дымоотводной трубы.
Из искрогасителя, устанавливаемого на дымоход.

Вода идёт по переточным трубам внутри ёмкости и выводится при помощи патрубков для холодного и горячего водоснабжения.

Фото 1. Чертеж горизонтальной банной печи из трубы, вид сбоку и спереди.

Как сделать печку для бани подходящего размера с муфтой 400, 500, 530 мм

Выбор самодельного устройства зависит от габаритов парного отделения и приоритетов собственника. Изготовление любого типа конструкции регулируется нормами ППБ 01–93 и СНиП 41–01-2003. Вне зависимости от того, горизонтальная это печь или вертикальная, применяется ряд общих правил:

Для каменки потребуется лист 30х35 см. Удаление от верха каменки до дна бака — минимум десять сантиметров.
Задняя стенка полностью заваривается, на фасаде монтируется дверца.
Сверху крепится муфта из стальной полосы толщиной в 400, 500 или 530 мм. Ширина её – примерно 5 см. Половина приваривается к корпусу, а выступающая часть используется для сборки.
При монтаже дымохода оставляйте треть площади верха бака не заваренной, чтобы можно было заливать воду. К отверстию залива приделывается дверца с ручкой.
Внизу бака приваривают кран с вентилем.

Важно! Каменка заполняется булыжниками только на половину пространства. Можно входное отверстие снабдить прутком из железа, чтобы не дать булыжникам вывалиться.

Вертикальное самодельное устройство

В конструкции, устроенной по вертикальному принципу, колосники располагаются над каменкой.

Диаметр печки будет зависеть от калибра выбранной трубы.

При монтаже вертикальной банной печи своими руками придерживаются следующего алгоритма:

Отрезают часть трубы длиной примерно 0,8 м.
Зачищают отрезные края.
Снизу приваривают днище — круг такого же диаметра, что и сама труба.
Вырезают внизу проём поддува.
Монтируют колосники. Они располагаются несколько выше отверстия поддува.
Вырезают над колосниками щель топочного отсека.

Сверху печи делается отверстие для дымохода. Все проёмы снабжаются подогнанными по размеру дверцами. После проделанной работы печку шлифуют и покрывают краской.

Горизонтальная конструкция своими руками: фото

Отличительная черта этого типа устройства — вынос топки из парилки в предбанник, что делает розжиг проще и быстрее. Но и места горизонтальным печам требуется гораздо больше.

Фото 2. Печь горизонтальная с облицовкой из кирпича, расположенная в предбаннике, требующая достаточно большого места для установки.

Для изготовления прибора берётся отрез трубы размером 0,8 м, зашлифовываются проёмы. Снизу устанавливается колосник. Для него годится металлический лист, достаточный для того, чтобы выкроить прямоугольник нужного размера. В материале вырезают середину, края при этом оставляют не слишком узкими. Затем приваривают прутья из металла. Готовый колосник монтируют к корпусу.

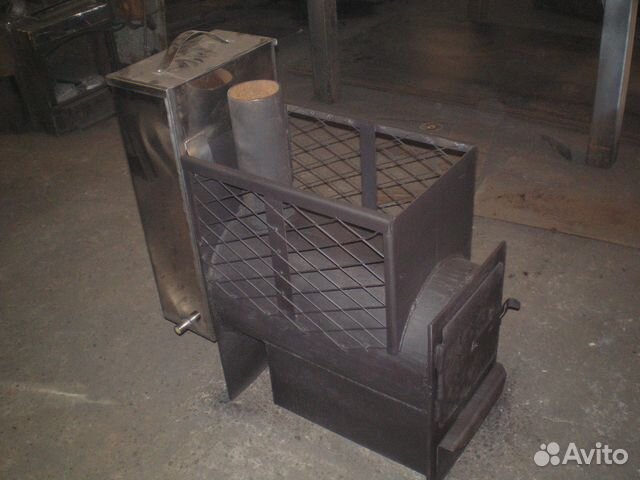

Фото 3. Самодельная горизонтальная банная печь с баком для воды и отсеком для камней.

Для задней секции прибора годится металлический прямоугольник, немного превосходящий по величине диаметр трубы. Если планируется установка каменки, это нужно учесть при раскрое и добавить больший припуск.

Примерно таких же размеров будет лист для фасада. В нём вырезают отверстия для топки и поддува. Затем форма приваривается к передней части трубы. Сверху корпуса вырезается квадратное отверстие примерно 12х12 см. Это будет дымоход. Далее навешивают дверцы.

Фото 4. Металлическая банная печка небольшого размера с топкой и поддувом, с отверстием для дымохода.

Перед покраской агрегат тщательно очищают от налёта и ржавчины. В качестве отделки можно облицевать конструкцию кирпичом.

Внимание! Если вы красите печь, по окончании процедуры протопите её на улице!

Банная печь из 530 трубы своими руками

В том случае, когда возникает необходимость соорудить топку для парилки, существует возможность пойти по простому пути за счет использования металлической трубы и инструментов в виде сварочного аппарата и болгарки. При этом потребуется минимум времени для достижения требуемого результата – обустройства печки для бани. Изготовление не предполагает установку ограждений, а ее возможности в плане обогрева помещения определяются 20 м 3 . Что касается конструкции предлагаемого устройства, то она может быть как горизонтальная, так и вертикальная.

Процесс изготовления печи

Чтобы приступить к процессу обустройства печи для бани, потребуются следующие заготовки:

труба на 426 мм при толщине стенки от 5 мм;
5-миллиметровый листовой прокат;
небольшие по длине отрезки труб;
2-миллиметровый лист из стали;
металлопрокат.

Цель применения листового проката – вырезание двух кругов, диаметр которых должен соответствовать размеру используемой трубы. Круги привариваются к торцам трубы, но с одним исключением. Один круг остается цельным, а в другом вырезается 150-миллиметровое отверстие. В результате цельная заготовка становится дном будущей печи, а та, что с дыркой, – выводом для дымохода.

Далее необходимо озаботиться тем, чтобы изготовить дверцы. Для этого подойдет труба диаметром 219 мм, к которой следует приварить металлическую крышку. На ней должны быть установлены петли, а также – запорное устройство, дополненное регулятором воздуха. В последнем случае имеется в виду устройство, для изготовления которого применяется труба на 76 мм. В качестве заслонки предполагается использование металлического круга толщиной 2 мм, приваренного к 5-миллиметровой проволоке.

Завершающим действием процесса изготовления печи является обустройство ограждения каменки. Это делается посредством сваривания металлического цилиндра, диаметр которого должен быть немногим больше по сравнению с размером печи. Оптимально, если данный цилиндр будет одеваться с небольшим усилием.

Описанные выше мероприятия отличаются простотой исполнения, но если нет соответствующего опыта, то их осуществление может вызвать затруднения. Поэтому желательно сначала изучить должным образом чертеж печи и просмотреть фотографии уже собранного устройства, чтобы получить правильное представление о том, как должен выглядеть предлагаемый для сборки тепловой агрегат.

Что необходимо для изготовления печи?

Сварочный аппарат.
Инструменты, способные обеспечить резку металла. Хотя лучший вариант – найти возможность использования специального станка для нарезки соответствующих заготовок.
Стальная труба на 630 мм при толщине стенки от 10 мм.
Поддувальная дверца 125 на 250 мм, топочная – 250 на 250 мм и предназначенная для каменки – 375 на 375 мм, включая оснащение петлями.
10-миллиметровый стальной лист.
Колосник, выполненный из чугуна, который должен представлять собой решетку, востребованную с целью обеспечения тяги.
Чугунные заготовки 50 на 50 мм.
Арматура.
Труба на 120 мм для обустройства дымохода.
Около 35 штук шамотного кирпича, имеющего нестандартные размеры – 250x125x

Этапы работ самостоятельного изготовления печи

Следует использовать 10-миллиметровый стальной лист, который необходим для вырезания 3 кругов диаметром 610 мм. В одном круге делается отверстие для дымохода (120 мм), а в другом – проем прямоугольной формы для зольника.

Дно топки приваривается на высоте 150 мм. В качестве колосника используется готовое изделие из чугуна.

На этом этапе подготавливаются отверстия, необходимые для того, чтобы установить соответствующие дверцы. Дверца каменки изготавливается с учетом особенностей внутренней планировки бани. Главное – это удобство пользования, поэтому конкретные размеры дверцы произвольные.

Варятся бока для дверок с помощью использования листа, учитывая проход через стену.

Дно топки обустраивается с помощью металлических косынок, изготовленных из 10-миллиметрой стали, которые необходимо устанавливать с шагом 50 мм по периметру. Затем приваривается низ с соблюдением достаточной надежности шва. Это связано с большими нагрузками на эту часть конструкции печи. Поэтому только надежно сваренный низ способен обеспечить требуемую прочность печи в целом.

Сборка стального каркаса окончена, который теперь требует установки на место. После этого приступают к футеровке с целью создания условий по снижению тепловых потерь. Для этого применяется шамотный кирпич (250x125x40). Во время подгонки кирпича требуется его нумерация.

Выкладывается дно топки, что обеспечивается в основном за счет использования 11 кирпичей. Лишнее подрезается болгаркой, а скрепление кирпичей производится с помощью специального раствора.

Посредством футеровки устанавливается защита топки, что предполагает использование 16 целых кирпичей и 16 половинок. В результате достигается высота корпуса в 375 мм.

На образовавшуюся полку укладываются заготовки из чугуна, имеющие сечение 50 на 50 мм, с соблюдением расстояние между ними – около 4 см.

Футеровка изнутри печи продолжается. Первый нижний ряд формируется из шамотного кирпича, подогнанного по размеру под чугунные бруски. Это позволяет исключить контакт стальной части печи с огнем. Перекрытие верха считается необязательным, так как это условие сохраняет ремонтопригодность теплового агрегата. Хотя, если есть желание, то это можно сделать посредством плит, оставив отверстие для установки дымохода.

Приваривается верхняя крышка, навешиваются дверцы, устанавливается дымоход и красится печь, что надо делать исключительно с помощью термостойкой краски, способной выдержать нагрев до 1200 °C.

Приведенные этапы изготовления печи позволяют собрать устройство, которое легче кирпичного варианта подобного теплового агрегата, но существенно надежнее. Для получения легкого пара температура каменки доводится до 900 °C. При этом печь топится от 3 до 5 часов. Чтобы начать париться, сначала необходимо дождаться завершения процесса горения дров, а затем выгрести угли.

Горизонтальная печь

Рассмотрим печь, которая имеет горизонтальную основу. Здесь каменка устанавливается с внешней стороны, а бак подвешивается. К положительным моментам предлагаемой печи относят ее компактные габариты и приличную глубину топки, что гарантирует возможность быстрого прогрева бани.

Процесс предполагаемых работ включает в себя:

Подготовку основы. Для чего понадобится труба длиной 0,8 м, диаметр которой должен составлять 0,5 м.
Изготовление колосниковой площадки за счет использования листового металла толщиной около 12 мм и арматуры. Размер данной площадки должен составлять 40 на 80 см. В ней делается отверстие, которое оснащается арматурой путем ее приваривания.

Создание фасада, на изготовление которого может пойти прямоугольный лист железа 60 на 70 см. В нем следует сделать два отверстия, где одно предназначено для поддувала, а другое – для топки.
Обустройство обратной стороны печи, что делается также с помощью листа металла прямоугольной формы, но несколько другого размера – 70 на 90 см. Верхняя линия этого листа – ограничитель каменки.
Соединение фасада и задника с печкой посредством сварки. Фиксирование переднего ограничителя посередине печи, форма которого должна совпадать не только с корпусом самого теплового агрегата, но и с контурами заднего ограничителя.
Вырезание отверстия 15 на 15 см в задней части печи для крепления металлического свода, имеющего предназначенную для дымохода прорезь.

Приваривание свода, служащего дном каменки. Для увеличения объема можно дополнить ее решеткой из арматуры, навариваемой на стенки так, чтобы она возвышалась примерно на 20 см.
Оснащение зольника и топки дверцами.
Монтаж полки для установки водяного бака. Фиксируется с помощью сварки. Ее размер должен соотноситься с размером основания теплового агрегата.
Оборудование бака краном.

Последний этап работ по обустройству горизонтальной печи предполагает обработку ее корпуса: шлифовка, удаление ржавчины и окалины как результата сварки. После этого печь следует покрасить с применением термостойкой краски и хорошо протопить для того, чтобы краска смогла запечься.

Печь для бани из 530 трубы

Печь изготовлена из трубы диаметром 530мм толщиной 8мм, и листового металла 8мм.

Масса камней 141кг.

Максимальный объем парильного помещения-22 куб. м.

Диаметр дымохода 133мм.

Печь из трубы 530 мм с охватом 3 помещений

Эксплуатация предлагаемого варианта печи дает возможность обеспечить прогрев 3 отдельных помещений, изолированных друг от друга. Под этими помещениями следует понимать предбанник, помывочную и парную.

Оснащение такой печи может включать внешний отбойник применительно к каменке, который создает условия для увеличения температуры камней, а также он выполняет функцию искрогасителя. Работа отбойника возможна в 2 положениях: растопка и искрогаситель. Если выбрано положение растопка, то это способствует увеличению тяги в ситуации, когда дымоход не прогрет. В результате эксплуатация печи становится более эффективной, а на выходе дымохода уменьшается искрообразование.

Конструкция печи отличается простотой, что никоим образом не сказывается негативно на ее надежности. Печь включает в себя весь необходимый комплект элементов:

бак, выполненный из нержавейки;
большую топку, длина которой составляет 60 см;
открытую каменку, оснащенную ребрами для препятствования стеканию воды.

Топка печи изготавливается из металлической трубы диаметром 530 мм при толщине стенки 8 мм. Форма топки обеспечивает равномерное распределение тепловой нагрузки, что гарантирует оперативный нагрев воды, камней и парилки. Конструкция печи предусматривает наличие удобного зольника и возможность регулировки процесса горения дров.

Для окраски используется термостойкая эмаль, которая после первой протопки кристаллизуется, что приводит к появлению защитных свойств этого вещества.

Банная печь из трубы 530 мм. Обзор новой конструкции. Модернизированная.

Как они работают во всех каминах

Установка вентиляции для камина может быть сложной задачей. Особенно, если у вас есть обрамление и другие объекты, которые требуют движения локтями. Что такое локоть, спросите вы? Ну, это именно то, что мы собираемся обсудить сегодня.

Колена — это изогнутые трубы, которые помогают маневрировать вентиляционной системой вокруг объектов, блокирующих ее путь. Локти могут поворачиваться для смещения в любом направлении и иметь углы 15, 30, 45 и 90 градусов, поэтому они подходят для самых разных ситуаций. Хотя колена отлично подходят для горизонтальных вентиляционных установок, их не рекомендуется использовать на вертикальных установках, если в этом нет необходимости.

Из-за твердых частиц в вентиляционных системах для сжигания древесины отклонение ограничено максимум 30 градусами в США и 45 градусами в Канаде. Системы прямой вентиляции и B-вентиляции могут использовать смещения до 90 градусов, поскольку их системы вентиляции не содержат твердых частиц, которые могут скапливаться в пределах поворота колена.

Колена ограничивают поток газов и дыма. Когда дым выходит из вашего камина, лучше всего, чтобы он выходил через прямую вентиляционную трубу, где ему не нужно врезаться в стену и делать поворот. Колено под углом 45 градусов можно было бы использовать для вертикальной установки, хотя установка 9Колено 0 градусов не вариант.

Важно отметить, что колено под углом 90 градусов не допускается при вертикальной установке, но при горизонтальной. Вы должны иметь колено под углом 90 градусов, чтобы перенаправить вертикальный участок дымохода к стене. Типичные рекомендации гласят, что вам нужно как минимум 12 дюймов вертикального трубопровода от печи, прежде чем вы сможете установить колено. Эта длина необходима, потому что она дает печи время для создания тяги до того, как воздушный поток будет ограничен углом локтя.

: Колено

Как и в случае с любой другой вентиляцией, тип приобретаемого вами колена зависит от вашего камина. Вентиляция для газовых установок может быть выполнена из алюминия и оцинкованной стали, в то время как дровяные камины или угольные установки часто изготавливаются из нержавеющей стали. Более высокие температуры в дровяных каминах требуют более прочных материалов, чтобы выдерживать высокую температуру. Итак, имейте это в виду, прежде чем вы начнете покупать колено для своего камина.

Мы надеемся, что эта статья была вам полезна, и вы узнали кое-что, чего не знали о вентиляции. Если у вас остались вопросы, позвоните нам по телефону 800.203.1642

Статьи, которые могут вам также понравиться…

Подходят ли вам безвентиляционные газовые журналы? 100003
Как найти правильного подрядчика для установки вашего Hearth Appliance
Комплект для переоборудования
Что нужно знать при покупке газовых журналов

Вопросы по этому изделию

Наши сертифицированные специалисты NFI бесплатно ответят на все вопросы клиентов!

Задать вопрос

Нужна помощь?

Связанные статьи
Q & A Q & A
Спросите экспертов (бесплатно)

Что вам нужно знать о трубах с печи и локтями 9003

Статья

Art.

Изделия для дымохода

Изделия для облицовки камина

Аксессуары

Предметы для жизни на открытом воздухе

Fire Pit Articles

Heater Articles

Прокладка дровяной трубы из стены | Домой Руководства

Автор: William Machin Обновлено 19 декабря 2018 г.

Если вы устанавливаете дровяную печь или печь на пеллетах, прокладка трубы дымохода через внешнюю стену экономит время и затраты на установку вертикального дымохода, для которого требуется потолочный хомут и обшивка крыши. Горизонтальные дымоходы представляют собой комплекты, включающие в себя трубы и детали, необходимые для сквозной дымоходной трубы. Работа начинается с выполнения некоторых измерений и вырезания отверстия для трубы в ненесущей стене. Для кирпичных или каменных стен наймите профессионала, чтобы вырезать отверстия. Установка гипсокартона, дерева или лепнины занимает относительно короткое время с использованием повседневных инструментов, которые можно сделать своими руками.

Вырезание отверстий

1.
Расположите печь так, чтобы ее задняя часть находилась на расстоянии не менее 16 дюймов от внешней стены. Выровняйте лицевую сторону печи так, чтобы отверстие для топки смотрело в желаемом направлении, например, прямо в комнату или под углом. Распакуйте трубу и детали из комплекта. Детали включают колено под углом 90 градусов, длинную и короткую секцию дымоходной трубы, внутренние и внешние стеновые муфты и колпак дымохода.
2.
Прикрепите 9Колено 0 градусов временно на одном конце длинной секции трубы дымохода. Установите другой конец трубы на круглый фланец в верхней части печи. Поверните его так, чтобы открытый конец локтя указывал на поверхность стены. Отметьте на стене точку, совпадающую с центром открытого конца колена, при необходимости работая с лестницы. Отложите трубу и колено в сторону.
3.
Найдите и отметьте стержень в стене с каждой стороны от метки, используя инструмент для поиска стержней. Отрегулируйте отметку на несколько дюймов в любом направлении, чтобы она оказалась между шпильками. Держите внутренний воротник на лицевой стороне стены накладным кольцом, обращенным в сторону комнаты. Совместите отверстие для трубы с отметкой. Отметьте контур на стене вокруг воротника.
4.
С помощью электролобзика вырежьте контур деревянной панели. В качестве альтернативы вырежьте контур из гипсокартона с помощью пилы для гипсокартона. Удалите вырезанную часть. Разрежьте изоляцию в стене канцелярским ножом и отодвиньте ее от выреза. Отметьте внутреннюю поверхность внешней стены в точке, совпадающей с центром выреза.
5.
Просверлите контрольное отверстие в деревянном сайдинге по контрольной отметке с помощью аккумуляторной дрели со сверлом, предназначенным для деревянных поверхностей. В качестве альтернативы используйте сверло по каменной кладке для штукатурки. Приступайте к вырезанию внешнего отверстия.
6.
Прижмите наружную манжету к стене так, чтобы накладное кольцо было обращено наружу. Совместите отверстие для трубы с просверленным отверстием. Отметьте контур воротника на стене.
7.
Вырежьте отверстие в деревянном сайдинге, вставив лезвие в просверленное отверстие и выпилив лобзиком наружу по контуру. В качестве альтернативы можно разрезать штукатурку и проволочную рейку с помощью шлифовальной машины и алмазного диска. Удалите вырез.

Дымоход

1.
Работайте изнутри помещения. Вставьте горизонтальный отрезок трубы через стены так, чтобы внутренний конец находился примерно в трех дюймах от поверхности внутренней стены. Нанесите строительный клей на внутреннюю поверхность внутреннего декоративного кольца воротника. Наденьте манжету на трубу и плотно прижмите накладное кольцо к поверхности стены.
2.
Установите насадку с наконечником в дрель и откройте упаковку саморезов, входящую в комплект. Установите открытый конец колена на внутренний конец горизонтальной трубы. Установите нижний конец вертикальной трубы на фланец в верхней части печи. Полностью соберите все соединения вручную. Вкрутите саморезы в каждое из выточенных отверстий в трубах и изгиб на каждом соединении. Идите к внешней стене.
3.
Нанесите монтажный клей на внутреннюю поверхность наружного декоративного кольца воротника. Наденьте манжету на конец горизонтальной трубы и плотно прижмите накладное кольцо к поверхности стены. Наденьте заглушку дымохода на конец трубы колпаком вверх. Завершите крепление саморезами в каждом просверленном отверстии.
Вещи, которые вам понадобятся
- Рулетка
- Стремянка
- Sud Finder
- Jigsaw или Drywall Saw
- .
  Шлифмашина с алмазным диском
- Строительный клей
- Насадка с резьбой
Наконечник
Комплекты дымовых труб различаются в зависимости от производителя. У некоторых есть настенный наперсток, который устанавливается в стену вместо внутреннего и внешнего хомутов. См. инструкции по установке наперстка.
Приобретите комплект дымохода в зависимости от желаемой высоты вертикальной трубы и отверстий в стене.

РубрикаРазное
