Гост на квадратную стальную трубу – ГОСТ 8639-82

ГОСТ 8639-82 Трубы стальные квадратные. Сортамент

ГОСТ 8639-82

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ТРУБЫ СТАЛЬНЫЕ КВАДРАТНЫЕ

СОРТАМЕНТ

Москва
Стандартинформ
2006

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ТРУБЫ СТАЛЬНЫЕ КВАДРАТНЫЕ
СОРТАМЕНТ

Square steel tubes. Range

ГОСТ
8639-82

Дата введения 01.01.83

1. Настоящий стандарт распространяется на трубы стальные бесшовные горячедеформированные и холоднодеформированные, трубы электросварные, электросварные холоднодеформированные, электросварные горячекалиброванные, а также трубы, изготовленные методом печной сварки.

(Новая редакция, Изм. № 4).

2. Форма и размеры квадратных труб должны соответствовать указанным на чертеже и в табл.1.

Таблица 1

Наружный размер А, мм

Толщина стенки s, мм

Площадь сечения, см2

Масса
1 м, кг

Момент инерции, см

Момент сопротивления, см3»

Ix = Iy

Wx = Wy

10

0,8

0,283

0,222

0,039

0,079

0,9

0,314

0,246

0,042

0,085

1,0

files.stroyinf.ru

ГОСТ 30245-2003 — трубы стальные квадратные, сортамент

ГОСТ 30245-2003 регламентирует основные требования к изготовлению замкнутых сварных профилей для строительных сооружений. Сортамент стальных квадратных труб включает основные размеры:



  • Для квадратного профиля: от 40х40х2 до 300х300х14 мм.
  • Для прямоугольного профиля: от 50х25х2 до 400х200х14 мм.



На этапе разработки труб используются круглые профили с продольными швами, подвергающиеся обжиму с помощью валков для получения квадратного или прямоугольного профиля. Работы проводятся на специальных станах. За основу берется сталь:



  • Листовой металл рулонный.
  • Углеродистая сталь универсального применения.
  • Низколегированная толстостенная сталь (от 3мм и более), согласно ТУ 14105509.



Устранение грата с продольных швов производится с наружной стороны конструкции, допускаются следующие отклонения:



  • 0,5 мм – при сечении профильных стенок до 0,4 см.
  • 1 мм — при сечении металла от 0,4 см.



Качество готовых изделий регламентируется основными положениями сортамента:



3 Сортамент



3.1 Основные параметры сечения профиля отображены на рис. 1.

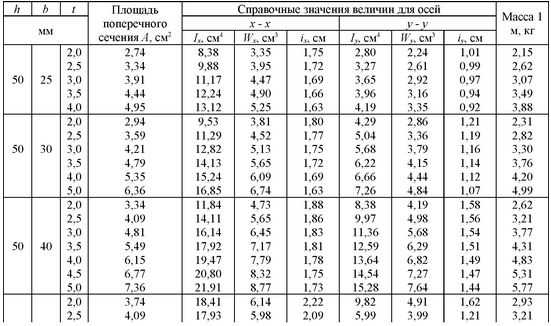

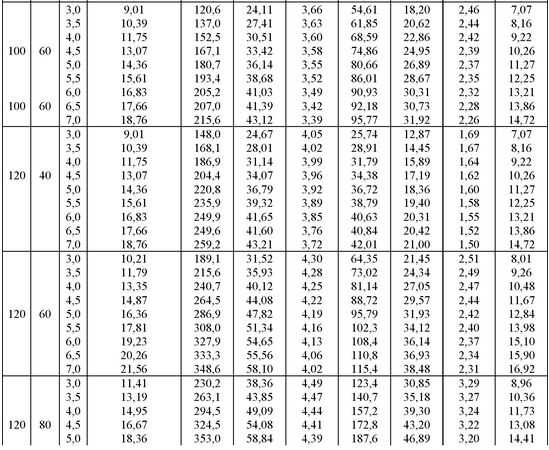

3.2 Другие показатели (S сеч., параметры оси и веса для 1 м профильного элемента) определяются соответствующим показателям: для труб с равносторонними стенками — табл. 1; для изделий прямоугольной формы — табл. 2.





3.3 Допустимые погрешности толщины материала соответствуют предельным отклонениям исходных заготовок шириной 125 см нормативной точности проката «Б» по ГОСТ 199-03. Отклонения допускаются на участках сгиба.



3.4 Несоответствие высоты и ширины изделий рассчитываются в %:



  • При размерах (в высоту и ширину) до 10 см — ±1, но не меньше ±0,5 мм;
  • Сверх 10 см — ±0,8.



3. 5 Допускаются отклонения радиусов внешней окружности:



  • Если t
  • Если 0,6
  • Если t > 1 см — от 2,401 t до 3,601 t.



3.6 Максимальный размер допусков к углу 90° равен ±1°30′ (в поперечной части конструкции).



3.7 Длина профильных труб 600 — 1200 см, а при пожелании заказчика 400 — 1300 см:



  1. Немерных величин.
  2. Мерных параметров.
  3. Кратных мерных размеров.



3.8 Максимальные допуски к длине мерных и кратных мерных величин равны +6 см.



3.9 Ниже приведены условные значения гнутых электросварных профильных конструкций с вертикальными параметрами = 18, горизонтальным сечением = 10, толщиной простенок = 0,5 см. В указанном примере используется марка стали С245 по ГОСТ 277-72:



Табл. 1





Табл.

2





Видео



aqua-tehnik.ru

ГОСТ 8645-68* «Трубы стальные прямоугольные. Сортамент»

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ТРУБЫ СТАЛЬНЫЕ ПРЯМОУГОЛЬНЫЕ

Сортамент

Rectangular steel tubes. Range

ГОСТ

8645-68

Дата введения 01.01.69

1. Настоящий стандарт распространяется на стальные бесшовные горячекатанные, холоднотянутые и электросварные прямоугольные трубы.

2. Форма и размеры труб должны соответствовать указанным на чертеже и в таблице.

A

В

s

Площадь сечения,

см2

Масса 1 м, кг

Момент инерции, см4 =

Момент сопротивления, см3 =

мм

Ix

Iy

Wx

Wy





1

0,443

0,348

0,065

0,126

0,131

0,167

15

10

1,5

0,621

0,488

0,082

0,160

0,164

0,214





2

0,771

0,605

0,089

0,179

0,179

0,239

files.stroyinf.ru

ГОСТ 30245-2003 «Профили стальные гнутые замкнутые сварные квадратные и прямоугольные для строительных конструкций. Технические условия»

Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭ

files.stroyinf.ru

ГОСТ 8645-68 Трубы стальные прямоугольные. Сортамент

ГОСТ 8645-68

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ТРУБЫ СТАЛЬНЫЕ ПРЯМОУГОЛЬНЫЕ

СОРТАМЕНТ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ТРУБЫ СТАЛЬНЫЕ ПРЯМОУГОЛЬНЫЕ

Сортамент

Rectangular steel tubes. Range

ГОСТ
8645-68

Дата введения 01.01.69

1. Настоящий стандарт распространяется на трубы стальные бесшовные горячедеформированные и холоднодеформированные, трубы электросварные, электросварные холоднодеформированные, электросварные горячекалиброванные, а также трубы, изготовленные методом печной сварки.

(Новая редакция, Изм. № 4).

2. Форма и размеры труб должны соответствовать указанным на чертеже и в таблице.



A

B

s

Площадь сечения, см2

Масса 1 м, кг

Момент инерции, см4»

Момент сопротивления, см3»

мм

Ix

Iy

Wx

Wy

15

10

1

0,443

0,348

0,065

0,126

0,131

0,167

1,5

0,621

0,488

0,082

0,160

0,164

0,214

2

0,771

0,605

0,089

0,179

0,179

0,239

20

10

files.stroyinf.ru

ГОСТ 8639-82* «Трубы стальные квадратные. Сортамент»



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ТРУБЫ СТАЛЬНЫЕ КВАДРАТНЫЕ.
СОРТАМЕНТ

Square steel tubes. Range

ГОСТ
8639-82

Дата введения 01.01.83



1. Настоящий стандарт распространяется на стальные бесшовные горячедеформированные и холоднодеформированные, электросварные и электросварные холоднодеформированные трубы.

(Измененная редакция, Изм. № 1).

2. Форма и размеры квадратных труб должны соответствовать указанным на чертеже и в табл.1.





Таблица 1

Наружный размер А, мм

Толщина стенки s, мм

Площадь сечения, см2

Масса
1 м, кг

Момент инерции, см4»

Момент сопротивления, см3»

Ix = Iy

Wx = Wy

10

1,0

0,343

0,269

files.stroyinf.ru

ГОСТ 9940-81 на трубу квадратную нержавейку

В интернет-магазине компании «Региональный дом металла» вы можете заказать оптом и в розницу квадратные трубы из нержавеющей стали, ГОСТ 9940-81 и 9941-81. Первый стандарт для горячедеформированной, а второй – для холоднодеформированной трубной продукции, используемой в качестве сырья.

Есть и другие стандарты, касающиеся производства таких изделий. К примеру труба квадрат нержавеющая ГОСТ 11068-81. Этот государственный стандарт предусматривает условия производства для продукции, сырьём для которых является стальной лист из коррозионностойкого сплава. По сортаменту требования определяет стандарт 8639-82 (наружный размер, площадь сечения, толщина стенки, масса килограмма, моменты сопротивления и инерции).

Трубы квадратные нержавеющие (ГОСТ)


Изготавливается труба квадрат нержавейка ГОСТ двумя способами:

  • Из специальных стальных заготовок, называемых заготовок, называемых штрипсы. Габариты – 400 мм. ширина и толщина металла от 1.5 до 10 мм.
  • Из готовых круглых изделий, путём их профилирования.

В первом случае применяется сварка – HF и TIG – методик. Выбор типа сварки влияет на стоимость готовой продукции. Во втором применяется механическое изменение формы сечения.

Сферы использования готовой продукции разнообразны. В частности, труба нержавейка квадратная ГОСТ, не имеющая сварного шва, может использоваться для изготовления строительных конструкций. Она не только не боится ржавчины, но и выдерживает значительные нагрузки при сдавливании и растяжении. ГОСТ для холоднодеформированной трубы вы найдете здесь.

Трубы квадратные нержавеющие ГОСТ 9940-81


В ассортименте «РДМ» есть изделия, прошедшие дополнительную обработку внешней поверхности. В нашем каталоге есть труба квадратная нержавеющая шлифованная ГОСТ, прошедшая все необходимые тесты. Также в наличии и под заказ можно приобрести аналоги с зеркальной и матовой поверхностью. Сырьё для них используется одинаковое. Различия лишь в типах (размере зерна) абразивов.

К примеру, труба квадратная нержавеющая матовая ГОСТ может применяться при возведении инженерно-технических сооружений, в строительстве, но, в то же время, она подойдёт для машиностроения, или изготовления мебели. Главная страница квадратной стальной трубы: http://rdmetall.ru/prokat-nerzhaveuschiy/truba-nerzhaveyuschaya/kvadratnaya/.

Её более декоративый аналог – труба квадратная нержавеющая зеркальная ГОСТ 8639-82. Для ее изготовления используют пищевые и инженерные стали, такие, как AISI 304 и ее различные российские, европейские и другие заменители.
