ГОСТ 6629-88
ГОСТ 6629-88
Группа Ж32
ОКП 53 6111, 53 6121
Дата введения 1989-01-01
1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного строительного комитета СССР от 31.12.87 N 325
3. ВЗАМЕН ГОСТ 6629-74
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
______________
* На территории Российской Федерациидокумент не действует. Действует ГОСТ 19111-2001, здесь и далее по тексту. — Примечание изготовителя базы данных.
5. ПЕРЕИЗДАНИЕ
Настоящий стандарт распространяется на деревянные внутренние двери для жилых и общественных зданий, а также для административных и вспомогательных зданий и помещений предприятий различных отраслей народного хозяйства.
Стандарт не распространяется на двери специального назначения (в т.ч. противопожарные и звукоизоляционные) и двери из древесины ценных пород.
1. ТИПЫ
1.1. Двери в зависимости от конструкции подразделяют на типы:
Г — с глухими полотнами;
О — с остекленными полотнами;
К — с остекленными качающимися полотнами;
У — со сплошным заполнителем полотен усиленные для входов в квартиры.
1.2. Двери типов Г и О изготовляют с одно- и двупольными полотнами, с мелкопустотным (решетчатым) заполнением полотен, с порогом и без порога, с наплавом и без наплава, с обкладками и без обкладок, с коробками и без коробок.
Двери типа К изготовляют с двупольными полотнами, с мелкопустотным заполнением полотен, без порога, без наплава, с обкладками и без обкладок, с коробками.
Двери типа У изготовляют с однопольными глухими полотнами, с порогом, без наплава, без обкладок, с усиленными коробками или без коробок.
1.3. Двери относят к изделиям нормальной влагостойкости.
1.4. Габаритные размеры дверей должны соответствовать указанным на черт.1. Размеры на чертежах стандарта даны для неокрашенных изделий и деталей в миллиметрах. Размеры проемов для дверей приведены в приложении 1.
Черт.1. Габаритные размеры дверей
Габаритные размеры дверей
Черт.1
Примечания:
1. Схемы дверей изображены со стороны открывания полотна.
2. Цифры над схемами дверей означают размеры проемов в дециметрах.
3. Размеры в скобках даны для дверей с качающимися полотнами.
По требованию потребителя допускается изготовление дверей типов О и К размерами 24-12, 24-15, 24-19, а также дверей типа Г размерами 24-15, 24-19 высотой 2071 мм.
Допускается изготовление двупольных дверей типов Г и О с неравными по ширине полотнами.
1.5. Устанавливают следующую структуру условного обозначения (марки) дверей:
Примеры условных обозначений
Дверь остекленная однопольная для проема высотой 21 и шириной 10 дм, правая, с порогом:
ДО21-10П ГОСТ 6629-88
То же, глухая двупольная для проема высотой 24 и шириной 15 дм, левая, с порогом:
ДГ24-15ЛП ГОСТ 6629-88
То же, с качающимися полотнами для проема высотой 24 и шириной 19 дм:
ДК24-19 ГОСТ 6629-88
То же, усиленная, со сплошным заполнением полотна, для проема высотой 21 и шириной 9 дм, правая:
ДУ21-9 ГОСТ 6629-88
Полотно бескоробочной двери типа Г, однопольной для проема высотой 20 и шириной 7 дм, левой, с наплавом:
ПГ20-7ЛН ГОСТ 6629-88
2. КОНСТРУКЦИЯ
2.1. Двери должны изготовляться в соответствии с требованиями ГОСТ 475 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.
2.2. Конструкция, форма и типоразмеры дверей должны соответствовать указанным на черт.2, а размеры сечений — на черт.3.
Черт.2. Конструкция, форма и типоразмеры дверей
Конструкция, форма и типоразмеры дверей
Черт.2 (лист 1)
Черт.2 (лист 2)
Черт.2 (лист 3)
Примечания:
1. Сечения деталей см. черт.3.
2. Допускается изготовление дверей типа У с габаритными размерами дверей типа Г.
Черт.3. Типы О и Г
Типы О и Г
1 — монтажная доска; 2 — узорчатое стекло по ГОСТ 5533 или армированное стекло по ГОСТ 7481, или оконное стекло по ГОСТ 111* толщиной 4-5 мм
Черт.3 (лист 1)
______________
* На территории Российской Федерации документ не действует. Действует ГОСТ Р 54170-2010, здесь и далее по тексту. — Примечание изготовителя базы данных.
Примечания:
1. Сечения глухих дверей аналогичны остекленным, за исключением деталей остекления.
2. Допускается применение пластмассовых раскладок для крепления стекол.
3. Допускается применение монтажных досок иной конструкции.
1 — бруски каркаса щита; 2 — обкладка
Черт.3 (лист 2)
Примечание. Ширина двупольной двери со средним притвором без притворной планки на 12 мм меньше указанной на черт.1 и 2.
1 — петля ПН9-130 по ГОСТ 5088*; 2 — оконное стекло толщиной 4-5 мм по ГОСТ 111
______________
* На территории Российской Федерации документ не действует. Действует ГОСТ 5088-2005, здесь и далее по тексту. — Примечание изготовителя базы данных.
Черт.3 (лист 3)
1 — уплотняющая прокладка по ГОСТ 10174; 2 — облицовка ДВП марки СТ или Т группы А толщиной 3,2-5 мм по ГОСТ 4598 или водостойкая фанера марки ФК толщиной 4-6 мм по ГОСТ 3916.1 или ГОСТ 3916.2
Черт.3 (лист 4)
Примечание. Допускается изготовление дверей типа У с шириной брусков коробки 74 мм для внутриквартирных дверей и дверей помещений общественных зданий.
2.3. Полотна дверей типа У должны изготовляться со сплошным заполнением щита калиброванными по толщине деревянными рейками или ДСП, а также с применением калиброванных по ширине полос ДСП, уложенных на ребро.
Примеры заполнения щитов дверных полотен приведены в приложении 2.
2.4. Вертикальные бруски рамки полотна двери типа У должны иметь ширину не менее 90 мм. Допускается прорезать бруски по длине с обеих сторон. Глубина прорезей 5-6 мм, ширина 3-4 мм.
Допускается применение брусков шириной 45-60 мм, склеенных по боковой поверхности.
Горизонтальные бруски рамки должны иметь ширину не менее 45 мм и соединяться в углах с вертикальными брусками на клею в шип или на шкантах, скобах, скрепках.
2.5. Двери облицовывают материалами в соответствии с ГОСТ 475 в части, относящейся к дверям нормальной влагостойкости.
2.6. Двери, применяемые для комплектации санитарно-технических кабин, допускается изготовлять с полотном толщиной 30 мм и высотой не менее 1800 мм, с шириной бруска коробки не менее 50 мм.
2.7. Двери типов О и К допускается изготовлять рамочной конструкции с шириной брусков рамки не менее 100 мм.
2.8. На нижней части полотен дверей типа У общественных зданий по требованию потребителя крепят с обеих сторон полосы из декоративного бумажнослоистого пластика толщиной 1,3-2,5 мм по ГОСТ 9590*, сверхтвердых ДВП толщиной 3,2-4 мм по ГОСТ 4598, листового алюминия или окрашенной тонколистовой стали. Ширина накладок 220 мм.
________________
* На территории Российской Федерации документ не действует (Приказ Ростехрегулирования от 06.04.2009 N 131-ст). — Примечание изготовителя базы данных.
2.9. Коробку без порога расшивают внизу монтажной доской с креплением гвоздями или шиповыми соединениями к торцам вертикальных брусков.
2.10. В дверях типов О и К общественных зданий устанавливают с двух сторон защитные ограждения, примеры которых приведены в приложении 3.
2.11. Двери типа У и бескоробочные двери типов Г и О должны быть укомплектованы уплотняющими прокладками по ГОСТ 10174 или другими, обеспечивающими необходимую герметичность притворов.
2.12. Расположение приборов приведено в приложении 4. Двери должны поставляться с выбранными гнездами под корпуса замков (защелок) и отверстиями под ручки.
Полотна для бескоробочных дверей должны поставляться с установленными верхними полупетлями, нижние полупетли должны упаковываться и поставляться в комплекте.
2.13. Варианты установки бескоробочных дверей приведены в приложении 5.
Варианты коробок с облицовкой из поливинилхлорида для дверей типов Г, О без порога приведены в приложении 6.
Схемы определения левых и правых дверей приведены в приложении 7.
Спецификация стекол для дверей приведена в приложении 8.
2.14. В заказе на поставку дверей должно быть указано:
— число дверей по маркам и обозначение настоящего стандарта;
— вид и цвет отделки;
— вид и толщина стекла;
— спецификация приборов.
По требованию потребителя допускается поставка дверных полотен без коробок и коробок без полотен.
ПРИЛОЖЕНИЕ 1 (справочное). РАЗМЕРЫ ДВЕРНЫХ ПРОЕМОВ В СТЕНАХ
ПРИЛОЖЕНИЕ 1
Справочное
Черт.4
Примечание. Размеры проемов для бескоробочных дверей устанавливают с учетом приложения 5.
ПРИЛОЖЕНИЕ 2 (рекомендуемое). ПРИМЕРЫ ЗАПОЛНЕНИЯ ЩИТОВ ДВЕРНЫХ ПОЛОТЕН
ПРИЛОЖЕНИЕ 2
Рекомендуемое
1. Щит со сплошным заполнением деревянными брусками (рейками) или полосами ДСП | 2. Щит с мелкопустотным заполнением деревянными брусками (рейками) или полосами ДСП | 3. Щит с мелкопустотным заполнением из шпона | 4. Щит с мелкопустотным заполнением из фанеры или твердой ДВП | |||||||
1 — шип, скоба или скрепка; 2 — бруски для установки замка или ручек; — ширина просвета, не более 40 мм; | ||||||||||
Черт.5 (лист 1) | ||||||||||
5. Щит с мелкопустотным заполнением из мягкой ДВП | 6. Щит с мелкопустотным заполнением из твердой ДВП (вариант) | 7. Щит с мелкопустотным заполнением из бумажных сот | 8. Щит с мелкопустотным заполнением деревянными брусками (рейками) | |||||||
Черт.5 (лист 2) | ||||||||||
Примечания: 2. Для полотна высотой 2300 мм длина брусков для установки замка и ручек — 700 мм. Установка брусков — см. пример 3. | ||||||||||
ПРИЛОЖЕНИЕ 3 (рекомендуемое). Примеры установки защитных ограждений
ПРИЛОЖЕНИЕ 3
Рекомендуемое
1 — деревянные планки
Черт.6
Примечание. Допускается применение пластмассовых, металлических и деревянных ограждений иной конструкции.
ПРИЛОЖЕНИЕ 4 (рекомендуемое). РАСПОЛОЖЕНИЕ ПРИБОРОВ В ДВЕРЯХ
ПРИЛОЖЕНИЕ 4
Рекомендуемое
1 — петли ПН1-110, ПН1-85, ПН2-110, ПН2-85, ПН3-110, ПН4; 2 — ручки РС100, РС140, РК1, РК2, замки и защелки; 3 — задвижки ЗТ; 4 — петли ПВ1-100, ПВ2-125 или винтовые и накладные петли, изготовляемые по специальным ТУ; 5 — замки ЗВ7А, ЗВ4; 6 — петли ПН1-130, ПН1-150, ПН2-130, ПН3-130, ПН3-150.
Черт.7
Примечания:
1. Приборы для дверей должны соответствовать ГОСТ 5087, ГОСТ 5088, ГОСТ 5089*, ГОСТ 5090.
_______________
* На территории Российской Федерации документ не действует. Действует ГОСТ 5089-2011. — Примечание изготовителя базы данных.
2. Типы приборов для дверей общественных зданий должны назначаться в проектах зданий.
3. В качающихся дверях устанавливают петли ПН9-130 по ГОСТ 5088.
ПРИЛОЖЕНИЕ 5 (справочное). БЕСКОРОБОЧНАЯ НАВЕСКА ПОЛОТНА
ПРИЛОЖЕНИЕ 5
Справочное
1 — деревянная пробка; 2 — стальная пластина; 3 — анкер; 4 — врезная петля; 5 — винтовая карта петли с гайкой; 6 — уплотняющая прокладка по ГОСТ 10174
Черт.8 (лист 1)
1 — деревянная пробка; 2 — стальная пластина; 3 — анкер; 4 — накладная петля; 5 — уплотняющая прокладка по ГОСТ 10174; 6 — деревянный порог
Черт.8 (лист 2)
ПРИЛОЖЕНИЕ 6 (справочное). КОРОБКИ С ОБЛИЦОВКОЙ ИЗ ПОЛИВИНИЛХЛОРИДА
ПРИЛОЖЕНИЕ 6
Справочное
Черт.9
Примечание. Вертикальные элементы коробки соединяют с горизонтальными с помощью шипов и стальных нагелей или шурупов.
ПРИЛОЖЕНИЕ 7 (справочное). СХЕМЫ ОПРЕДЕЛЕНИЯ ЛЕВЫХ И ПРАВЫХ ДВЕРЕЙ
ПРИЛОЖЕНИЕ 7
Справочное
Черт.10
ПРИЛОЖЕНИЕ 8 (справочное). СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ДВЕРЕЙ
ПРИЛОЖЕНИЕ 8
Справочное
Марка двери | Размер, мм | Кол. | |
Высота | Ширина | ||
ДО21-8 | 1300 | 475 | 1 |
ДО21-9 | 575 | ||
ДО21-10 | 675 | ||
ДО21-13, ДК21-13 | 375 | 2 | |
ДО24-10 | 1600 | 675 | 1 |
ДО24-12 | 875 | ||
ДО24-15, ДК24-15 | 475 | 2 | |
ДО24-19, ДК24-19 | 675 | ||
Текст документа сверен по:
официальное издание
Деревянные детали и
изделия из древесины для строительства.
М.: ИПК Издательство стандартов, 2002
docs.cntd.ru
ГОСТ 14624-84
ГОСТ 14624-84
Группа Ж32
ДВЕРИ ДЕРЕВЯННЫЕ ДЛЯ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ
Типы, конструкция и размеры
Wood doors for industrial buildings. Types, construction and dimensions
ОКП 53 6138
Дата введения 1985-07-01
1. РАЗРАБОТАН И ВНЕСЕН Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 13.03.84 N 22
3. ВЗАМЕН ГОСТ 14624-69 и ГОСТ 17324-71
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка | Номер пункта, приложения |
ГОСТ 475-78 | 2.1 |
ГОСТ 1144-80 | 1.7, 2.4 |
ГОСТ 2697-83 | 1.7, 2.4 |
ГОСТ 4028-63 | 2.4 |
ГОСТ 4598-86 | 1.7, 2.4, 2.5 |
ГОСТ 5088-94 | 1.7, приложение 2 |
ГОСТ 5089-97 | 1.7, приложение 2 |
ГОСТ 6629-88 | 1.6, 2.2 |
ГОСТ 7338-90 | 1.7, 2.3 |
ГОСТ 8242-88 | 1.7, 2.4 |
ГОСТ 9590-76 | 2.5 |
ГОСТ 10174-90 | 1.7, 2.3 |
ГОСТ 24698-81 | 1.6, 2.2 |
5. ПЕРЕИЗДАНИЕ. Январь 2002 г.
Настоящий стандарт распространяется на деревянные внутренние и наружные двери для производственных зданий промышленных и сельскохозяйственных предприятий.
Стандарт не распространяется на двери специального исполнения (трудносгораемые, несгораемые, звукоизолирующие).
1. ТИПЫ И РАЗМЕРЫ
1.1. В зависимости от назначения двери подразделяют на:
В — внутренние;
Н — наружные.
1.2. В зависимости от конструкции двери подразделяют на следующие типы:
Г — с притвором в четверть, с глухими полотнами;
О — с притвором в четверть, с остекленными полотнами;
К — с остекленными качающимися полотнами.
1.3. Двери типа В изготовляют щитовыми со сплошным или мелкопустотным (решетчатым) заполнением дверных полотен.
1.4. Двери типа Н изготовляют со сплошными щитовыми или рамочными полотнами. Щитовые полотна допускается изготовлять без обшивки или с реечной обшивкой.
Двери типа Н относят к изделиям повышенной влагостойкости.
1.5. Двери типов Г и О изготовляют правыми и левыми, с порогом и без порога. Двери типа К изготовляют только двупольными остекленными.
1.6. Типы и размеры дверных блоков должны соответствовать указанным на черт.1 и 2. Допускается изготовление дверей с габаритными размерами в модулях по ГОСТ 6629 и ГОСТ 24698 при конструктивном исполнении по настоящему стандарту.
1.7. Размеры полотен и коробок внутренних дверей, форма, размеры элементов и сечений их деталей должны соответствовать указанным на черт.3, 5, 7, 8, а наружных — на черт.4, 6, 9-11.
Размеры проемов приведены в приложении 1.
1.8. Устанавливают следующую структуру условного обозначения дверей:
Примеры условных обозначений
Дверь внутренняя, глухая, для проема высотой 19 и шириной 9 дм, с правой навеской полотна, с порогом:
ДВГ 19-9 П ГОСТ 14624-84
То же, с левой навеской полотна:
ДВГ 19-9 ЛП ГОСТ 14624-84
То же, наружная остекленная, для проема высотой 21 и шириной 9 дм, с левой навеской полотна, с порогом:
ДНО 21-9 ЛП ГОСТ 14624-84
То же, с качающимися полотнами, для проема высотой 21 и шириной 15 дм, с обшивкой типа О-1:
ДНК 21-15 О1 ГОСТ 14624-84
Черт.1 — ТИПЫ И РАЗМЕРЫ ВНУТРЕННИХ ДВЕРЕЙ
ТИПЫ И РАЗМЕРЫ ВНУТРЕННИХ ДВЕРЕЙ
Тип Г
Тип О
Тип К
Черт.1
Черт.2 — ТИПЫ И РАЗМЕРЫ НАРУЖНЫХ ДВЕРЕЙ
ТИПЫ И РАЗМЕРЫ НАРУЖНЫХ ДВЕРЕЙ
Черт.2
Примечание к черт.1 и 2. Над схемами дверей указаны координационные размеры высоты и ширины в модулях.
Черт.3 — РАЗМЕРЫ ПОЛОТЕН ВНУТРЕННИХ ДВЕРЕЙ
РАЗМЕРЫ ПОЛОТЕН ВНУТРЕННИХ ДВЕРЕЙ
В миллиметрах
Тип двери | Схема полотна | Размер полотна | Размер стекла | |||||
Высота | Ширина | |||||||
Г | 1800 | 800 | — | — | — | — | — | |
2000 | 600; 700; 900 | |||||||
О | 2000 | 700 | 1305 | 530 | 480 | 1300 | 475 | |
900 | 680 | 675 | ||||||
К | 2000 | 700 | 1305 | 530 | 480 | 1300 | 475 | |
900 | 680 | 675 | ||||||
Черт.3
Примечание. Сечения полотен — на черт.7 и 8.
Черт.4 — РАЗМЕРЫ ПОЛОТЕН НАРУЖНЫХ ДВЕРЕЙ
РАЗМЕРЫ ПОЛОТЕН НАРУЖНЫХ ДВЕРЕЙ
В миллиметрах
Тип двери | Схема полотна | Размер полотна | Размер стекла | |||||
Высота | Ширина | |||||||
Г | 2000 | 800; 900 | — | — | — | — | — | |
2300 | ||||||||
О | 2000 | 800 | 1305 | 530 | 580 | 1300 | 575 | |
900 | 680 | 675 | ||||||
2300 | 800 | 1755 | 380 | 580 | 1750 | 575 | ||
900 | 680 | 675 | ||||||
Черт.4
Примечание. Сечения полотен — на черт.9-11.
Черт.5 — РАЗМЕРЫ КОРОБОК ВНУТРЕННИХ ДВЕРЕЙ
РАЗМЕРЫ КОРОБОК ВНУТРЕННИХ ДВЕРЕЙ
В миллиметрах
Вид дверной коробки | Схема дверной коробки | ||||
С порогом | 1871 | 870 | 1805 | 804 | |
2071 | 1272 | 2005 | 1206 | ||
1472 | 1406 | ||||
1872 | 1806 | ||||
Без порога | 2071 | 1472 | 2038 | 1406 | |
1872 | 1806 | ||||
Для качающихся полотен | 2071 | 1498 | 2026 | 1408 | |
1898 | 1808 |
Черт.5
Примечание. Сечения полотен — на черт.7 и 8.
Черт.6 — РАЗМЕРЫ КОРОБОК НАРУЖНЫХ ДВЕРЕЙ
РАЗМЕРЫ КОРОБОК НАРУЖНЫХ ДВЕРЕЙ
В миллиметрах
Вид дверной коробки | Схема дверной коробки | ||||
С порогом | 2085 | 884 | 2005 | 804 | |
984 | 904 | ||||
2385 | 884 | 2305 | 804 | ||
984 | 904 | ||||
Без порога | 2078 | 884 | 2038 | 804 | |
984 | 904 | ||||
2378 | 884 | 2338 | 804 | ||
984 | 904 |
Черт.6
Примечание. Сечения полотен — на черт.9-11.
Черт.7 — СЕЧЕНИЯ ПО ПРИТВОРАМ ВНУТРЕННИХ ДВЕРЕЙ
СЕЧЕНИЯ ПО ПРИТВОРАМ ВНУТРЕННИХ ДВЕРЕЙ
1 — пружинная петля ПН9-130 по ГОСТ 5088*; 2 — монтажная доска
________________
* На территории Российской Федерации документ не действует. Действует ГОСТ 5088-2005, здесь и далее по тексту. — Примечание изготовителя базы данных.
Черт.7
Черт.8 — СЕЧЕНИЯ ПО СРЕДНИМ ПРИТВОРАМ ВНУТРЕННИХ ДВЕРЕЙ
Нащельники показаны для правой двери, для левой — в негативном (зеркальном) изображении.
СЕЧЕНИЯ ЭЛЕМЕНТОВ ПОЛОТЕН ПО КРОМКАМ ВНУТРЕННИХ И НАРУЖНЫХ ДВЕРЕЙ
Без обкладки | С обкладкой | |||
Глухие двери (тип Г) | ||||
Остекленные двери (тип О)
Двери остекленные с качающимися полотнами (тип К)
1 — бруски каркаса щита; 2 — заполнение или остекление; 3 — обкладка
Каркас дверей должен быть собран на сквозной открытый шип
Черт.8
Черт.9 — СЕЧЕНИЯ ДЕТАЛЕЙ НАРУЖНЫХ ДВЕРЕЙ
СЕЧЕНИЯ ДЕТАЛЕЙ НАРУЖНЫХ ДВЕРЕЙ
1 — уплотняющая прокладка по ГОСТ 10174; 2 — облицовка ДВП марки СТ или Т-В по ГОСТ 4598; 3 — рейка 12х12 мм; 4 — прокладка из пористой резины толщиной 2 мм по ГОСТ 7338; 5 — шуруп 1-3х30 по ГОСТ 1144, шаг 200 мм; 6 — монтажная доска
Черт.9
Черт.10 — СЕЧЕНИЯ ПО СРЕДНИМ ПРИТВОРАМ
СЕЧЕНИЯ ПО СРЕДНИМ ПРИТВОРАМ
1 — уплотняющая прокладка по ГОСТ 10174; 2 — облицовка ДВП марки СТ или Т-В по ГОСТ 4598
Черт.10
Черт.11 — ДВЕРИ ЩИТОВЫЕ С ОБШИВКОЙ
ДВЕРИ ЩИТОВЫЕ С ОБШИВКОЙ
1 — облицовка ДВП марки Т группы А по ГОСТ 4598; 2 — обшивка типа О-2 по ГОСТ 8242; 3 — пергамин по ГОСТ 2697; 4 — уплотняющая прокладка по ГОСТ 10174; 5 — раскладка
Черт.11
2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ
2.1. Двери следует изготовлять в соответствии с требованиями ГОСТ 475 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.
2.2. Сплошное и мелкопустотное заполнения щитов полотен выполняют в соответствии с требованиями и схемами, указанными в ГОСТ 6629.
Рамочные конструкции остекленных полотен выполняют по ГОСТ 24698.
2.3. При повышенных требованиях к прочности следует изготовлять глухие распашные двери со сплошным заполнением щитов деревянными рейками, а при повышенных требованиях к тепло- и звукоизоляции дополнительно следует уплотнять притворы прокладками по ГОСТ 10174 или из пористой резины по ГОСТ 7338.
2.4. Наружные двери облицовывают древесноволокнистыми плитами (ДВП) марки СТ или Т-В по ГОСТ 4598.
Допускается применять для облицовки щитов наружных дверей ДВП марки Т по ГОСТ 4598 и клееную фанеру, при условии сплошной обшивки полотен профильными рейками по ГОСТ 8242, устанавливаемыми по слою пергамина по ГОСТ 2697.
Рейки крепят шурупами по ГОСТ 1144 или гвоздями по ГОСТ 4028 с антикоррозионным покрытием. Максимальный шаг креплений — 500 мм. Крепления в каждом ряду следует располагать на одном уровне по всей ширине полотна.
2.5. Нижние части полотен наружных дверей должны быть защищены деревянными планками толщиной 16-19 мм или полосами из декоративного бумажнослоистого пластика толщиной 1,3-2,5 мм по ГОСТ 9590*, сверхтвердых ДВП толщиной 3,2-4,0 мм по ГОСТ 4598, тонколистовой оцинкованной стали или алюминия.
________________
* На территории Российской Федерации документ не действует с 01.01.2010 г. (Приказ Ростехрегулирования от 06.04.2009 N 131-ст). — Примечание изготовителя базы данных.
Защитные накладки устанавливают на водостойких клеях и шурупах с головками, имеющими антикоррозионное покрытие, с шагом не более 100 мм.
2.6. Коробку без порога расшивают внизу монтажной доской с креплением гвоздями к торцам вертикальных брусков. Допускается шиповое соединение монтажной доски с брусками коробки с просветом между доской и полотном не более 50 мм.
2.7. В коробках наружных дверей пороги следует укреплять стальной полосой 14х4 мм на шурупах, имеющих антикоррозионное покрытие и устанавливаемых с шагом не более 100 мм.
2.8. Площадь дверных блоков определяют по наружным размерам коробок без учета монтажной доски.
2.9. Расположение приборов и примеры установки защитных ограждений приведены в приложении 2.
ПРИЛОЖЕНИЕ 1 (справочное). РАЗМЕРЫ ДВЕРНЫХ ПРОЕМОВ В СТЕНАХ
ПРИЛОЖЕНИЕ 1
Справочное
Примечание. Над схемами проемов указаны координационные размеры высоты и ширины в модулях.
ПРИЛОЖЕНИЕ 2 (обязательное). РАСПОЛОЖЕНИЕ ПРИБОРОВ
ПРИЛОЖЕНИЕ 2
Обязательное
Замок по ГОСТ 5089* для наружных дверей 3В1А, для внутренних — 3В4.
________________
* На территории Российской Федерации документ не действует. Действует ГОСТ 5089-2011. — Примечание изготовителя базы данных.
Петли по ГОСТ 5088: для наружных дверей ПН1-110, для внутренних — ПН4, для качающихся — ПН9-130-1.
ПРИЕМЫ УСТАНОВКИ ЗАЩИТНЫХ ОГРАЖДЕНИЙ ДЛЯ НАРУЖНЫХ ДВЕРЕЙ
1 — деревянные планки из твердолиственных пород; 2 — крепежная планка из полосовой стали; 3 — стальной пруток
Электронный текст документа
подготовлен АО «Кодекс» и сверен по:
официальное издание
М.: ИПК Издательство стандартов, 2002
docs.cntd.ru
ГОСТ 14624-84 Двери деревянные для производственных зданий. Типы, конструкция и размеры, ГОСТ от 13 марта 1984 года №14624-84
ГОСТ 14624-84
Группа Ж32
ДВЕРИ ДЕРЕВЯННЫЕ ДЛЯ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ
Типы, конструкция и размеры
Wood doors for industrial buildings. Types, construction and dimensions
ОКП 53 6138
Дата введения 1985-07-01
1. РАЗРАБОТАН И ВНЕСЕН Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 13.03.84 N 22
3. ВЗАМЕН ГОСТ 14624-69 и ГОСТ 17324-71
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка | Номер пункта, приложения |
ГОСТ 475-78 | 2.1 |
ГОСТ 1144-80 | 1.7, 2.4 |
ГОСТ 2697-83 | 1.7, 2.4 |
ГОСТ 4028-63 | 2.4 |
ГОСТ 4598-86 | 1.7, 2.4, 2.5 |
ГОСТ 5088-94 | 1.7, приложение 2 |
ГОСТ 5089-97 | 1.7, приложение 2 |
ГОСТ 6629-88 | 1.6, 2.2 |
ГОСТ 7338-90 | 1.7, 2.3 |
ГОСТ 8242-88 | 1.7, 2.4 |
ГОСТ 9590-76 | 2.5 |
ГОСТ 10174-90 | 1.7, 2.3 |
ГОСТ 24698-81 | 1.6, 2.2 |
5. ПЕРЕИЗДАНИЕ. Январь 2002 г.
Настоящий стандарт распространяется на деревянные внутренние и наружные двери для производственных зданий промышленных и сельскохозяйственных предприятий.
Стандарт не распространяется на двери специального исполнения (трудносгораемые, несгораемые, звукоизолирующие).
1. ТИПЫ И РАЗМЕРЫ
1.1. В зависимости от назначения двери подразделяют на:
В — внутренние;
Н — наружные.
1.2. В зависимости от конструкции двери подразделяют на следующие типы:
Г — с притвором в четверть, с глухими полотнами;
О — с притвором в четверть, с остекленными полотнами;
К — с остекленными качающимися полотнами.
1.3. Двери типа В изготовляют щитовыми со сплошным или мелкопустотным (решетчатым) заполнением дверных полотен.
1.4. Двери типа Н изготовляют со сплошными щитовыми или рамочными полотнами. Щитовые полотна допускается изготовлять без обшивки или с реечной обшивкой.
Двери типа Н относят к изделиям повышенной влагостойкости.
1.5. Двери типов Г и О изготовляют правыми и левыми, с порогом и без порога. Двери типа К изготовляют только двупольными остекленными.
1.6. Типы и размеры дверных блоков должны соответствовать указанным на черт.1 и 2. Допускается изготовление дверей с габаритными размерами в модулях по ГОСТ 6629 и ГОСТ 24698 при конструктивном исполнении по настоящему стандарту.
1.7. Размеры полотен и коробок внутренних дверей, форма, размеры элементов и сечений их деталей должны соответствовать указанным на черт.3, 5, 7, 8, а наружных — на черт.4, 6, 9-11.
Размеры проемов приведены в приложении 1.
1.8. Устанавливают следующую структуру условного обозначения дверей:
Примеры условных обозначений
Дверь внутренняя, глухая, для проема высотой 19 и шириной 9 дм, с правой навеской полотна, с порогом:
ДВГ 19-9 П ГОСТ 14624-84
То же, с левой навеской полотна:
ДВГ 19-9 ЛП ГОСТ 14624-84
То же, наружная остекленная, для проема высотой 21 и шириной 9 дм, с левой навеской полотна, с порогом:
ДНО 21-9 ЛП ГОСТ 14624-84
То же, с качающимися полотнами, для проема высотой 21 и шириной 15 дм, с обшивкой типа О-1:
ДНК 21-15 О1 ГОСТ 14624-84
Черт.1 — ТИПЫ И РАЗМЕРЫ ВНУТРЕННИХ ДВЕРЕЙ
ТИПЫ И РАЗМЕРЫ ВНУТРЕННИХ ДВЕРЕЙ
Тип Г
Тип О
Тип К
Черт.1
Черт.2 — ТИПЫ И РАЗМЕРЫ НАРУЖНЫХ ДВЕРЕЙ
ТИПЫ И РАЗМЕРЫ НАРУЖНЫХ ДВЕРЕЙ
Черт.2
Примечание к черт.1 и 2. Над схемами дверей указаны координационные размеры высоты и ширины в модулях.
Черт.3 — РАЗМЕРЫ ПОЛОТЕН ВНУТРЕННИХ ДВЕРЕЙ
РАЗМЕРЫ ПОЛОТЕН ВНУТРЕННИХ ДВЕРЕЙ
В миллиметрах
Тип двери | Схема полотна | Размер полотна | Размер стекла | |||||
Высота | Ширина | |||||||
Г | 1800 | 800 | — | — | — | — | — | |
2000 | 600; 700; 900 | |||||||
О | 2000 | 700 | 1305 | 530 | 480 | 1300 | 475 | |
900 | 680 | 675 | ||||||
К | 2000 | 700 | 1305 | 530 | 480 | 1300 | 475 | |
900 | 680 | 675 | ||||||
Черт.3
Примечание. Сечения полотен — на черт.7 и 8.
Черт.4 — РАЗМЕРЫ ПОЛОТЕН НАРУЖНЫХ ДВЕРЕЙ
РАЗМЕРЫ ПОЛОТЕН НАРУЖНЫХ ДВЕРЕЙ
В миллиметрах
Тип двери | Схема полотна | Размер полотна | Размер стекла | |||||
Высота | Ширина | |||||||
Г | 2000 | 800; 900 | — | — | — | — | — | |
2300 | ||||||||
О | 2000 | 800 | 1305 | 530 | 580 | 1300 | 575 | |
900 | 680 | 675 | ||||||
2300 | 800 | 1755 | 380 | 580 | 1750 | 575 | ||
900 | 680 | 675 | ||||||
Черт.4
Примечание. Сечения полотен — на черт.9-11.
Черт.5 — РАЗМЕРЫ КОРОБОК ВНУТРЕННИХ ДВЕРЕЙ
РАЗМЕРЫ КОРОБОК ВНУТРЕННИХ ДВЕРЕЙ
В миллиметрах
Вид дверной коробки | Схема дверной коробки | ||||
С порогом | 1871 | 870 | 1805 | 804 | |
2071 | 1272 | 2005 | 1206 | ||
1472 | 1406 | ||||
1872 | 1806 | ||||
Без порога | 2071 | 1472 | 2038 | 1406 | |
1872 | 1806 | ||||
Для качающихся полотен | 2071 | 1498 | 2026 | 1408 | |
1898 | 1808 |
Черт.5
Примечание. Сечения полотен — на черт.7 и 8.
Черт.6 — РАЗМЕРЫ КОРОБОК НАРУЖНЫХ ДВЕРЕЙ
РАЗМЕРЫ КОРОБОК НАРУЖНЫХ ДВЕРЕЙ
В миллиметрах
Вид дверной коробки | Схема дверной коробки | ||||
С порогом | 2085 | 884 | 2005 | 804 | |
984 | 904 | ||||
2385 | 884 | 2305 | 804 | ||
984 | 904 | ||||
Без порога | 2078 | 884 | 2038 | 804 | |
984 | 904 | ||||
2378 | 884 | 2338 | 804 | ||
984 | 904 |
Черт.6
Примечание. Сечения полотен — на черт.9-11.
Черт.7 — СЕЧЕНИЯ ПО ПРИТВОРАМ ВНУТРЕННИХ ДВЕРЕЙ
СЕЧЕНИЯ ПО ПРИТВОРАМ ВНУТРЕННИХ ДВЕРЕЙ
1 — пружинная петля ПН9-130 по ГОСТ 5088*; 2 — монтажная доска
________________
* На территории Российской Федерации документ не действует. Действует ГОСТ 5088-2005, здесь и далее по тексту. — Примечание изготовителя базы данных.
Черт.7
Черт.8 — СЕЧЕНИЯ ПО СРЕДНИМ ПРИТВОРАМ ВНУТРЕННИХ ДВЕРЕЙ
Нащельники показаны для правой двери, для левой — в негативном (зеркальном) изображении.
СЕЧЕНИЯ ЭЛЕМЕНТОВ ПОЛОТЕН ПО КРОМКАМ ВНУТРЕННИХ И НАРУЖНЫХ ДВЕРЕЙ
Без обкладки | С обкладкой | |||
Глухие двери (тип Г) | ||||
Остекленные двери (тип О)
Двери остекленные с качающимися полотнами (тип К)
1 — бруски каркаса щита; 2 — заполнение или остекление; 3 — обкладка
Каркас дверей должен быть собран на сквозной открытый шип
Черт.8
Черт.9 — СЕЧЕНИЯ ДЕТАЛЕЙ НАРУЖНЫХ ДВЕРЕЙ
СЕЧЕНИЯ ДЕТАЛЕЙ НАРУЖНЫХ ДВЕРЕЙ
1 — уплотняющая прокладка по ГОСТ 10174; 2 — облицовка ДВП марки СТ или Т-В по ГОСТ 4598; 3 — рейка 12х12 мм; 4 — прокладка из пористой резины толщиной 2 мм по ГОСТ 7338; 5 — шуруп 1-3х30 по ГОСТ 1144, шаг 200 мм; 6 — монтажная доска
Черт.9
Черт.10 — СЕЧЕНИЯ ПО СРЕДНИМ ПРИТВОРАМ
СЕЧЕНИЯ ПО СРЕДНИМ ПРИТВОРАМ
1 — уплотняющая прокладка по ГОСТ 10174; 2 — облицовка ДВП марки СТ или Т-В по ГОСТ 4598
Черт.10
Черт.11 — ДВЕРИ ЩИТОВЫЕ С ОБШИВКОЙ
ДВЕРИ ЩИТОВЫЕ С ОБШИВКОЙ
1 — облицовка ДВП марки Т группы А по ГОСТ 4598; 2 — обшивка типа О-2 по ГОСТ 8242; 3 — пергамин по ГОСТ 2697; 4 — уплотняющая прокладка по ГОСТ 10174; 5 — раскладка
Черт.11
2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ
2.1. Двери следует изготовлять в соответствии с требованиями ГОСТ 475 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.
2.2. Сплошное и мелкопустотное заполнения щитов полотен выполняют в соответствии с требованиями и схемами, указанными в ГОСТ 6629.
Рамочные конструкции остекленных полотен выполняют по ГОСТ 24698.
2.3. При повышенных требованиях к прочности следует изготовлять глухие распашные двери со сплошным заполнением щитов деревянными рейками, а при повышенных требованиях к тепло- и звукоизоляции дополнительно следует уплотнять притворы прокладками по ГОСТ 10174 или из пористой резины по ГОСТ 7338.
2.4. Наружные двери облицовывают древесноволокнистыми плитами (ДВП) марки СТ или Т-В по ГОСТ 4598.
Допускается применять для облицовки щитов наружных дверей ДВП марки Т по ГОСТ 4598 и клееную фанеру, при условии сплошной обшивки полотен профильными рейками по ГОСТ 8242, устанавливаемыми по слою пергамина по ГОСТ 2697.
Рейки крепят шурупами по ГОСТ 1144 или гвоздями по ГОСТ 4028 с антикоррозионным покрытием. Максимальный шаг креплений — 500 мм. Крепления в каждом ряду следует располагать на одном уровне по всей ширине полотна.
2.5. Нижние части полотен наружных дверей должны быть защищены деревянными планками толщиной 16-19 мм или полосами из декоративного бумажнослоистого пластика толщиной 1,3-2,5 мм по ГОСТ 9590*, сверхтвердых ДВП толщиной 3,2-4,0 мм по ГОСТ 4598, тонколистовой оцинкованной стали или алюминия.
________________
* На территории Российской Федерации документ не действует с 01.01.2010 г. (Приказ Ростехрегулирования от 06.04.2009 N 131-ст). — Примечание изготовителя базы данных.
Защитные накладки устанавливают на водостойких клеях и шурупах с головками, имеющими антикоррозионное покрытие, с шагом не более 100 мм.
2.6. Коробку без порога расшивают внизу монтажной доской с креплением гвоздями к торцам вертикальных брусков. Допускается шиповое соединение монтажной доски с брусками коробки с просветом между доской и полотном не более 50 мм.
2.7. В коробках наружных дверей пороги следует укреплять стальной полосой 14х4 мм на шурупах, имеющих антикоррозионное покрытие и устанавливаемых с шагом не более 100 мм.
2.8. Площадь дверных блоков определяют по наружным размерам коробок без учета монтажной доски.
2.9. Расположение приборов и примеры установки защитных ограждений приведены в приложении 2.
ПРИЛОЖЕНИЕ 1 (справочное). РАЗМЕРЫ ДВЕРНЫХ ПРОЕМОВ В СТЕНАХ
ПРИЛОЖЕНИЕ 1
Справочное
Примечание. Над схемами проемов указаны координационные размеры высоты и ширины в модулях.
ПРИЛОЖЕНИЕ 2 (обязательное). РАСПОЛОЖЕНИЕ ПРИБОРОВ
ПРИЛОЖЕНИЕ 2
Обязательное
Замок по ГОСТ 5089* для наружных дверей 3В1А, для внутренних — 3В4.
________________
* На территории Российской Федерации документ не действует. Действует ГОСТ 5089-2011. — Примечание изготовителя базы данных.
Петли по ГОСТ 5088: для наружных дверей ПН1-110, для внутренних — ПН4, для качающихся — ПН9-130-1.
ПРИЕМЫ УСТАНОВКИ ЗАЩИТНЫХ ОГРАЖДЕНИЙ ДЛЯ НАРУЖНЫХ ДВЕРЕЙ
1 — деревянные планки из твердолиственных пород; 2 — крепежная планка из полосовой стали;
Электронный текст документа
подготовлен АО «Кодекс» и сверен по:
официальное издание
М.: ИПК Издательство стандартов, 2002
docs.cntd.ru
Размеры по госту окон и дверей. Что знает ГОСТ о стандартных размерах дверей?
Стандартные размеры окон, дверей и ворот по ГОСТу
От соблюдения стандартов при возведении зданий и сооружений зависит не только долговечность и износостойкость конструкций, но и жизнь и здоровье людей. Размеры окон, дверей и ворот также регламентируются стандартами и нормами.
Стандартные размеры пластиковых окон
Размеры ПВХ-окон регулируются ГОСТ 23166-99.
Важные условия: общая площадь окна не должна превышать 6 квадратных метров, иначе конструкция не выдержит нагрузки. Максимальная площадь открывающей части – до 2,5 м2.
Стандартные размеры пластиковых окон по ГОСТ
- Для панельных домов: двухстворчатое 130х140 см, трехстворчатое 205-207х140 см.
- В «хрущевках»: двухстворчатое 145х150 см, трехстворчатое 204х150 см.
- В домах современной постройки размеры окон зависят от конфигурации (арочные, панорамное остекление и др). Важно, чтобы общая площадь окна соответствовала нормам.

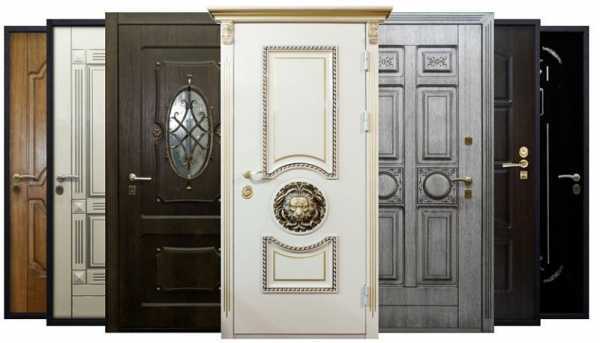

Стандартные размеры входных дверей
- Согласно стандарту, высота входной двери должна быть в пределах 207-237 сантиметров.
- Для одинарной двери ширина проема составляет 90-101 см.
- Стандартные размеры входных дверей полуторного размера составляет 121, 151 и 155 см. Для двупольных изделий – 191 и 195 см.
Размеры регламентируются ГОСТ 24698-81 и 51072-97 .

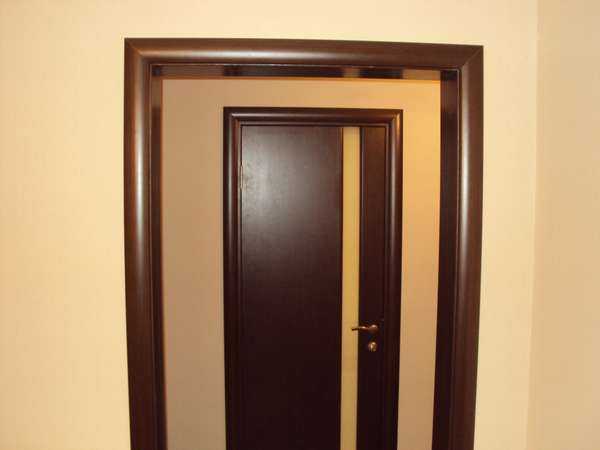

Стандартные размеры межкомнатных дверей
Размеры регламентируются ГОСТ 6629-88. Стандартные размеры межкомнатных дверей следующие:
- Одностворчатые. Ширина по ГОСТу составляет 70 и 80 см, иногда с целью экономии места устанавливают двери 60 см. Высота варьируется от 190 до 210 см, наиболее распространенные варианты – 200 см.
- Двухстворчатые. По ГОСТу допускается ширина проема 120-150 сантиметров. Меньшее полотно можно сделать глухим, это не запрещено.

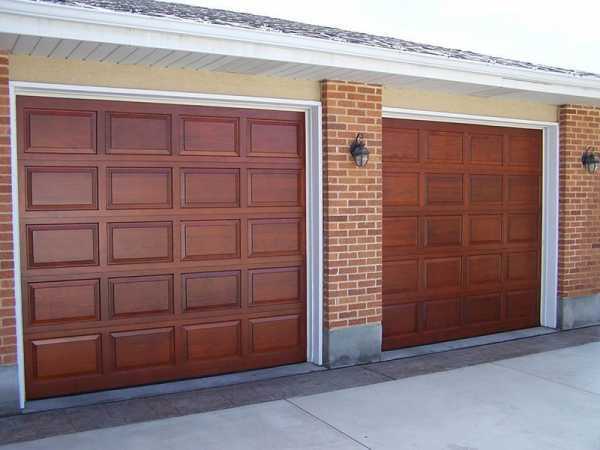

Стандартные размеры гаражных ворот
Технические условия строительства гаражных ворот регламентируются ГОСТ 31174-2003.
Стандартные размеры гаражных ворот следующие:
- Высота проема: варьируется от 1,9 до 2,6 метров в зависимости от габаритов машины. Для грузовых автомобилей ворота выше.
- Ширина. Точных стандартов нет, поэтому ширина проема состоит из: габаритов авто в см +30-40 см допуски с двух сторон.
При выборе ворот обязательно учитывайте тип конструкции (выкатные, рулонные, распашные и др), чтобы правильно рассчитать полезную площадь.
Смотрите также:
Размеры строительных материалов
best-stroy.ru
Размеры дверных проемов по госту | Двери
» Двери
Стандартные размеры оконных и дверных проемов: ширина и высота проема для дверей и окон по ГОСТу
Дверные проемы – обязательные элементы любого помещения, и от их размера зависит насколько удобно проходить в комнату, перемещать крупные предметы. За небольшим исключением помещения имеют и оконные проемы, размеры которых должны обеспечивать необходимый уровень естественного освещения и доступ свежего воздуха. Размеры дверей и дверных проемов, а также окон регламентируются стандартами (ГОСТ), а так же строительными нормами и правилами (СНиП).
Это позволяет избежать путаницы при проектировании и строительстве создать нормальные условия при эксплуатации жилых, производственных и общественных зданий и сооружений. Размер дверного проема выбирается исходя из удобства прохода людей, а так же в соответствии с интенсивностью перемещений вовнутрь и извне помещения. Существуют свои критерии, по которым определяются типовые размеры окон.
Размеры проемов для межкомнатных дверей и стандартный дверной проем входной двери
Говоря о стандартном дверном проеме необходимо учитывать и размер дверного полотна. Это взаимосвязанные параметры, влияющие на удобство входа и выхода из помещения. В соответствии с ГОСТ 6629-80 ширина проема принимается от 670 до 1872 мм, а дверного полотна от 600 до 1802 мм. При этом глухие двери имеют несколько меньшую ширину, чем остекленные. Высота проемов может составлять 2071 и 2371 мм, а у полотна эта величина равна 2000 и 2300 мм соответственно.
Размер дверного проема: стандартная ширина и высота для установки двери
Содержание
В большинстве домов размеры дверных проемов соответствуют общепринятым стандартам, а потому выбор двери для них не становится проблемой. Тем не менее возможны и отклонения от базовых величин ГОСТ. Давайте рассмотрим, какими могут быть эти параметры и на что они особенно влияют.
Стандартные параметры
Для удобства передвижения и пользования дверями при проектировании здания за основу берутся размеры дверных проемов с показателями по ГОСТу. Их разработка основана на среднестатистических параметрах человека. Проем должен подходить по высоте и ширине, а также выполнять минимальные требования касательно толщины стен.
Категориями стандартных размеров дверных проемов по ГОСТ являются:
- Высота. Для большинства случаев высота дверного проема устанавливается по стандартам ГОСТ в пределах 2 метров. Этого достаточно для того, чтобы человек со среднестатистическим ростом беспрепятственно прошел в дверь, не задев головой верхний косяк. К тому же эта величина оптимально соотносится с высотой потолков в квартирах. Такая высота подходит и для входных, и для межкомнатных дверей.
- Ширина. Что касается стандартной ширины дверного проема, здесь есть разделение параметров. Для входной двери ГОСТ установлены большие размеры. Так, ширина этого элемента в среднем составляет от 80 до 100 см. В качестве стандарта зачастую берут 90 см. А вот размеры для стандартного дверного проема межкомнатной двери ограничиваются 70-80 см. Эти показатели также сверяются со среднестатистическими габаритами человека.
Основные параметры стандартного дверного проема
Необычные варианты
Кроме стандартных, следует отметить и необычные размеры для дверных проемов. Сегодня такие варианты используются все чаще, так как владельцы домов хотят подчеркнуть индивидуальность стиля за счет нестандартных деталей в интерьере.
В первую очередь следует отметить размеры проема для входной двери. Нередко в частных домах, если это позволяют габариты здания, вход делается более габаритным. Для этого в первую очередь изменяется ширина проема. При её увеличении до 120-150 см можно установить двойную дверь. При этом её створки могут быть как одинаковыми по размеру, так и нет. Иногда увеличивают и высоту полотна, дополняя проход неподвижной вставкой над полотнами.
Нестандартный вариант дверного проема для межкомнатной двери
Если говорить об установке межкомнатных дверей, в этом случае размеры проема для них могут изменяться как в большую, так и в меньшую сторону, слегка отклоняясь от ГОСТ. Первый случай актуален для оформления входа в гостиную или кухню, особенно если вместо обычных распашных систем устанавливается раздвижная. А для таких помещений, как ванная и туалет можно, наоборот, сократить габариты. Ширина двери в таком случае может быть урезана до 60 см и даже больше в отдельных случаях.
Размеры арок
Очень часто можно увидеть, что вход в кухню, гостиную или на балкон оформлен без двери в виде арки. В таком случае размер дверного проема может быть изменен по отношению к общепринятым стандартам. Тем не менее базовые характеристики по-прежнему опираются на ГОСТ.
Для того чтобы определить, какими должны быть размеры проема без двери следует обратиться к классификации таких конструкций. Арки могут иметь разную форму и практически не зависят от ГОСТ:
- Прямоугольный портал. Этот вариант является самым простым и отличается от стандартного проема лишь отсутствием дверного полотна, в остальном внешний вид конструкции остается таким же. Конечно же, сами параметры могут отличаться.
- Классическая. Такая форма подразумевает арку в том представлении, в котором мы привыкли её видеть. Закругление приходится на верхнюю часть, сглаживая углы, ширина такая же, как и для обычной двери. Свод арки в верхней точке достигает максимальной высоты, которая чаще всего ориентируется на 210 см.
- Эллипс. Это подобие классической арки, но в этом случае закругление начинается еще с боковых частей. В итоге получается зауженная, слегка вытянутая конструкция.
- Круглая. Этот вариант позволяет максимально расширить проем, больше, чем на 90 см. Размеры круглой арки не привязываются ни к каким стандартам. Чаще всего такая конструкция используется для оформления прохода в дополнительных перегородках.
- Полуарка. Это еще более интересный вариант, в этом случае одна сторона остается прямой, а вторая имеет закругление, достигая в среднем 80 см.
- Восточная. Интересный дизайн отличается наличием в верхней части заострения. Такая арка отлично подойдет для интерьера в марокканском стиле, её ширина устанавливается зачастую в 80 см.
- Сложная. В современном интерьере все чаще можно встретить необычные по форме и конфигурации дверные проемы, дополненные различными вспомогательными элементами: полки, барные стойки и т. д.
Варианты арок используемых в качестве дверных проемов
Высота арочного проема под межкомнатну
xn——6kcbbajywdipdcf3bggdl8bw5s.xn--p1ai
Размеры дверных проемов: требования по ГОСТу
Во время возведения здания строительная компания постарается, чтобы все детали конструкции соответствовали ГОСТу и государственным нормам. Эти правила регулируют не только требования по сооружению стен либо перекрытий, но и другие показатели – размеры дверных проемов, лестничных пролетов, канализационных систем и так далее. В данной статье мы рассмотрим, каковы стандартные требования, предписываемые ГОСТом, по отношению к межкомнатным, входным, чердачным и балконным проемам.
Как выбрать размер проема
В последний раз межгосударственный стандарт, определяющий размеры дверных проемов, принимался в 1989 году. Документ того года носит название «ГОСТ 6629–88. Двери деревянные внутренние для жилых и общественных зданий». В настоящий момент двери бывают не только деревянные, но и металлические. Конструкция дверей усложнилась – могут быть обычными, раздвижными, двустворчатыми. Потому ГОСТ от 1989 года пополнился документами, нормирующими проемы всех возможных вариантов – СНиП 21–7, 21–8, 21–9, 21–10, 21–13.

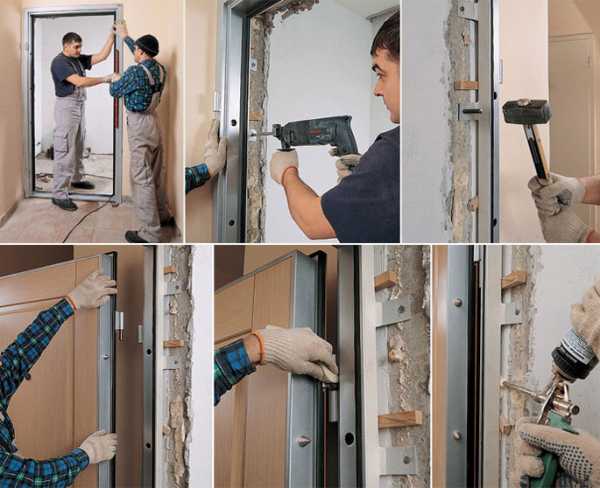

Размеры входной двери по ГОСТу
Если вы решили стать счастливым обладателем дома, построенного полностью по собственным меркам и дизайну, то не спешите делать входы в помещения в обход стандартным, поскольку большинство межкомнатных и любых других дверей делаются по стандарту. Оригинальные решения потребуют от вас лишних финансовых вложений в изготовление полотен на заказ.
Существует опасность не пройти инспекцию, если отверстия в стенах окажутся слишком маленькими, что затруднит продажу дома. Желательно соблюсти стандартные требования по отношению к входным и чердачным входам, поскольку от них зависит пожаробезопасность и теплосберегающие качества помещений.
Межкомнатные существуют любого внешнего вида, поскольку, по сути, влияют лишь на интерьер жилого помещения. От них зависит шумоизоляция, потому необходимо обращать внимание на ширину полотна.
Балконные также являются частью интерьера и имеют значение для сохранения тепла и тишины в квартире. В настоящее время их установкой занимаются те же компании, которые устанавливают окна, потому широта такого входа напрямую зависит от предложений производителя.
В целом, габариты входов можно выбрать ориентируясь на:
- свой вкус и предпочтения;
- требования ГОСТа;
- предварительно выбранные модели. В нашей стране и за границей разные стандартные размеры полотен, потому необходимо сразу определиться, отечественные либо зарубежные материалы вы будете использовать.
Стандарты дверей и проемов
Любая дверная конструкция состоит из 2 вещей – дверной проем и дверное полотно (дверь). Потому при определении размеров отверстия к размеру дверного полотна необходимо прибавлять от 50 до 100 мм.
Требования ГОСТа различаются в зависимости от предназначения (проем/полотно в мм):
- межкомнатные (в спальни и другие жилые комнаты): высота (в) – 2000, ширина (ш) – 800; в – 2600, ш – 150;
- в санузел: в – 1900, ш – 600; в – 2500, ш – 90;
- в кухню: в – 2000, ш – 700; в – 2600, ш – 90;
- входные: в – 2000, ш – 1200; в – 2600, ш – 150–180.
Приведенные выше показатели – это ГОСТ для отверстий, рассчитанных под одностворчатые деревянные двери. Металлические полотна не отличаются по требованиям ГОСТа, но имеют ряд преимуществ перед деревянными аналогами. Металлические полотна отличаются большей крепостью и лучшей шумоизоляцией, кроме того, они менее пожароопасные, но подходят лишь в качестве входных и чердачных.
Раздвижные двери не делают металлическими, поскольку используются внутри помещения. Проем под них подлежит регламентации ГОСТом 1989 года, поскольку имеют значение размеры полотна, которые должны быть шире стандартных на 500–600 мм. Величина раздвижных – 2000–2100 мм.
В настоящее время популярностью пользуются входы от пола до потолка. Такое решение может подойти для внутренних перегородок или здания с кирпичной кладкой, поскольку в домах из железобетона для установки такого полотна в несущих стенах потребуется дополнительное усиление стены, что выльется в круглую сумму.
Отверстия в стенах необходимы не только для установки проходов и окон, но и для лестниц. Лестницы используются как проход на верхний этаж или в чердачное помещение. По требованиям международных стандартов высота обычной лестницы не должна быть менее 1900 мм, а ширина – менее 550 мм. Кроме обыкновенной возможна установка складной, раздвижной металлической либо деревянной лестницы. Раздвижная лестница сэкономит место, но больше подойдет в качестве дополнительной конструкции. Лестница также должна соответствовать всем нормам безопасности, поскольку от нее зависит качественная эвакуация жителей верхних этажей.
Габариты входов зависят не только от габаритов дверей, но также от материала, в котором выполняются. Получить разрешение на расширенное отверстие в кирпичной стене легче, чем в стене из железобетонных панелей. Тем не менее, даже кирпичной стене потребуется усиление несущих конструкций. Проем в кирпичной стене делается алмазной резкой или выбивается. Затем кирпичная кладка выравнивается и укрепляется. Широта отверстия будет зависеть от ширины кирпичной стены, которая может делаться из разных материалов. Например, ширина кирпичной стены из силиката может достигать 240 мм.
Стандарты балконной двери
Стандарт балконной двери составляет 610 мм в ширину и 2100 в высоту. В силу своего предназначения, чаще всего подвергаются модификациям. Сегодня выход на балкон может достигать метра в ширину. Стеклянная трехкамерная дверь такого размера будет не просто хорошо освещать комнату, но и сохранять тепло в квартире. Важно учесть шумоподавляющие свойства конструкции.

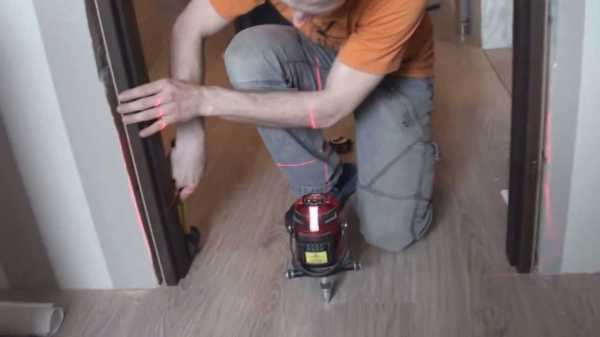

Видео «Как правильно замерить межкомнатную дверь»
Для того, чтобы правильно замерить межкомнатные двери, необязательно вызывать замерщика. Смотрите на видео, как правильно это делать, и вы сможете самостоятельно снять мерки.
stenamaster.ru
Стандартные размеры межкомнатных и входных дверей с дверной коробкой: ГОСТ
К деревянным входным дверям относят не только те, которые монтируются на входе в квартиру, но и те, что устанавливают при входе в подъезд. Они должны соответствовать стандартным размерам проемов для входной двери.
- С правосторонним либо левосторонним расположением щитового полотна, остекленная, с обшивкой — 2,10 х 0,90 м.
- С качающимися полотнами 2,10 х 1,15 м.
Внимание! Габариты рамочных дверей часто зависят от различных параметров: наличие одностворчатой или двустворчатой двери, параметров коробки, ее высоты и т. д. Более досконально с размерами проемов для входной двери можно ознакомиться, внимательно изучив ГОСТ.
Внизу полотен должны быть планки, толщина которых находится в диапазоне 16–19 мм. Помимо этого, используются твердые ДСП (0,3–0,4 см) или пластик (0,15–0,25 см).Стандартный размер входной двери из металла составляет 2,03 х 0,9 м. Во всяком случае, российские производители опираются на него при производстве своей продукции.
Внимание! Нужно знать, что размеры проемов для входной двери в старых домах и новостройках отличаются. Дверные проемы в зданиях советских построек обрамлены деревянными рамками (коробками), которые легко можно демонтировать, а вот в новых домах установлены металлические планки. Удалить их будет непросто, если вы пожелаете расширить проем двери.
Примечательно, что в стандартах указаны типовые размеры для всех видов дверей, варианты их монтажа и использование крепежных деталей. Планируя габариты дверных проемов, следует учесть, что они должны обладать достаточными размерами, чтобы вместить крупногабаритную мебель и другие вещи, которые будет необходимо вносить в помещение. Рекомендуемая ширина проема – не менее 0,9 м. Если он будет уже, то это в дальнейшем может доставить массу хлопот.
Европейские компании, изготавливают двери в модулях, а не в сантиметрах или миллиметрах. Один модуль равен 10 см. Так, обозначение М21 расшифровывается как 2,1 м.
Еще одна модель межкомнатных дверей – гармошки. По типу открытия их подразделяют следующим образом:
- раздвижные;
- распашные;
- складные.
Входные и межкомнатные двери имеют стандартные размеры. При выборе конструкций следует обращать внимание на производителя, т. к. стандартные российские размеры отличаются от европейских параметров. Также параметры проемов дверей в старых и новых домах могут не соответствовать. Все габариты дверных проемов утверждены еще в советское время ГОСТом. Прежде чем приступать к монтажу или демонтажу ознакомьтесь с ними.
dverikom.ru
