Профильная труба ГОСТ

Профильная стальная труба ГОСТ (труба, изготовленная по ГОСТу) является распространенным элементом различных конструкций. Работы, при которых используются профильные трубы, должны осуществляться с использованием изделий, соответствующих ГОСТам. К профильным трубам, которые применяются при монтаже несущих конструкций, предъявляются серьезные требования по соблюдению размеров, допусков, материала изготовления и т.д. Применение профильной трубы ГОСТ обеспечивает качество изготовления и долговечность возводимых конструкций.

Перечень ГОСТов на профильные трубы:


  • ГОСТ 13663-86
  • ГОСТ 8645-68
  • ГОСТ 30245-2003
  • ГОСТ 25577-83
  • ГОСТ 8639-82

ГОСТ 13663-86. Название данного ГОСТа: «Трубы стальные профильные. Технические требования». Распространяется на профильные бесшовные и сварные трубы общего назначения, изготовленные из углеродистой и легированной стали. Трубы изготавливаются бесшовными горячедеформированными, бесшовными холоднодеформированными, электросварными, электросварными холоднодеформированными, электросварными горячекалиброванными, а также изготавливаются методом печной сварки.



ГОСТ 8645-68. Название данного ГОСТа: «Трубы стальные прямоугольные. Сортамент». Распространяется на трубы стальные прямоугольные: трубы бесшовные горячедеформированные и холоднодеформированные, трубы электросварные, электросварные холоднодеформированные, электросварные горячекалиброванные, а также трубы, изготовленные методом печной сварки.



ГОСТ 30245-2003. Название данного ГОСТа: «Профили стальные гнутые замкнутые сварные квадратные и прямоугольные для строительных конструкций. Технические условия». Распространяется на профильные гнутые трубы с прямоугольным или квадратным сечением.



ГОСТ 25577-83. Название данного ГОСТа: «Профили стальные гнутые замкнутые сварные квадратные и прямоугольные. Технические условия». Распространяется на стальные гнутые замкнутые сварные квадратные и прямоугольные профили, которые применяются в сельскохозяйственном машиностроении, тракторостроении и других отраслях народного хозяйства



ГОСТ 8639-82. Название данного ГОСТа: «Трубы стальные квадратные. Сортамент». Распространяется на профильные квадратные трубы: стальные бесшовные горячедеформированные и холоднодеформированные, трубы электросварные, электросварные холоднодеформированные, электросварные горячекалиброванные, а также трубы, изготовленные методом печной сварки.



Основные характеристики профильной трубы ГОСТ:
  1. Длина. Стандартная длина профильных труб указана в ГОСТах, это трубы мерной длины. Также бывают трубы немерной длины, их сортамент тоже.
  2. Материал, марка стали. В ГОСТах указывается марка стали, из которой должны изготавливаться профильные трубы. Они могут изготавливаться как из углеродистых, так и из низколегированных сталей.
  3. Размер, толщина стенки. В зависимости от размера и толщины стенки изменяется и вес профильной трубы.

В таблицах ГОСТов указываются размеры, ширина профиля, форма профильных труб, а также способ изготовления. Допуски и предельные отклонения профильных изделий должны соответствовать указанным в ГОСТах значениям. На поверхности профильной трубы ГОСТ не должно быть видимых повреждений – трещин, борозд, рисок и т.д.

ООО «Регионметром» реализует профильные трубы высокого качества, соответствующие ГОСТ 13663-86, ГОСТ 30245-03.

Вся продукция сертифицирована.

www.regionmetprom.ru

размеры и требования 30245-2003 для квадратных и прямоугольных стальных изделий

Профильные трубы, изготовленные из стали, являются незаменимыми элементами многих несущих конструкций. Например, профильная труба ГОСТ 30245-2003 является сварным гнутым изделием с замкнутой формой профиля. Данный профиль может быть квадратным или прямоугольным. Подобные изделия используются для возведения стальных силовых каркасов всевозможных сооружений. Поэтому очень важно соблюдать все требования ГОСТ для таких изделий. Об этом и пойдет речь в настоящей статье.

Требования ГОСТ 8639-82 для профильных труб

В полном соответствии с нормативами, изложенными в ГОСТ 8639-82, труба профильная квадратная может иметь следующий вид:

  • электросварная;
  • электросварная, с применением метода холодной деформации;
  • стальная бесшовная, деформированная холодным способом;
  • стальная бесшовная, деформированная в горячем виде.

Размеры и форма профильных труб также указываются в ГОСТ. Для этого используются специальные таблицы. В зависимости от требуемой длины выбирается способ изготовления профильных изделий. Так, электросварной способ выбирают в том случае, если нужно изготовить трубы с толщиной стенок 1-5 мм и наружным размером 1-10 см. Метод горячей деформации применяют к трубам с наружным размером 6-18 см и толщиной стенки 4-14 мм. А вот деформируют изделия холодным способом для получения толщины стенок от 1 до 8 мм и наружного размера 1-12 см.

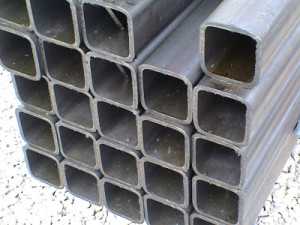

Труба профильная квадратная ГОСТ 8639-82

Такой вид профильных труб изготавливается в соответствии с существующим регламентом длин.

Мерная длина:

  • - электросварные — от 5 до 9 м;
  • - холоднодеформированные — от 4,5 до 11 м;
  • - горячедеформированные — от 4 до 12,5 м.

Допускается отклонение не более 10 см на всю длину изделия.

Длина, кратная мерной:

  • - электросварные — любой кратности;
  • - холоднодеформированные — от 1,5 до 11 м. Каждый раз дается припуск не менее 0,5 см;
  • - горячедеформированные — от 4 до 12,5 м. Припуск каждый раз по 0,5 см.

Ко всем кратностям применяется припуск 0,5 см либо другой припуск, который заблаговременно обсуждается с заказчиком изделий.

Немерная длина:

  • - электросварные — от 1,5 до 9 м;
  • - холоднодеформированные — от 1,5 до 9 м;
  • - горячедеформированные — от 4 до 12,5 м.

Допуски профильных изделий

В соответствии с таблицами и указаниями ГОСТ, профильные трубы могут иметь некоторые отличия в размерах, которые указываются в таблицах, прилагаемых к ГОСТ. Это относится к толщине трубных стенок, к вогнутости и выпуклости одной или нескольких сторон, к наружным размерам сторон.

Таблица ГОСТ для профильных стальных труб

Допускается кривизна труб не более 2 мм на один погонный метр изделия. Согласно ГОСТ, труба профильная может иметь отклонения в своем поперечном сечении не более 1,5 градуса. Вогнутость или выпуклость изделий рассчитываются по специальным таблицам в зависимости от длины всего изделия.

Требования ГОСТ 30245-2003 для профильных труб

Данный стандарт действует на профильные гнутые трубы с квадратным или прямоугольным сечением, которые используются для создания стальных силовых конструкций. Любые работы, в процессе которых используются профильные изделия, должны осуществляться только с использованием изделий, соответствующих ГОСТ 30245-2003. В противном случае не гарантируется качество возводимых конструкций и их долговечность.

Допуски и предельные отклонения профильных изделий

  • площадь трубного сечения и длина профиля должны соответствовать указанным в таблицах значениям. Данные таблицы прилагаются к ГОСТ;
  • отклонение толщины стенки профиля должно находиться в соответствии с отклонениями контрольного образца шириной 12,5 см. Это необходимо для правильного расчета веса профиля.

Места изгибов профиля не подпадают под данное ограничение, так как в этих местах толщина стенок может значительно отличаться от толщины ровных участков.

  • труба профильная ГОСТ 30245-2003 не должна иметь отклонений от угла 90 градусов в поперечном сечении более 1,3 градуса;
  • регламентируется также ширина профиля. Предельное отклонение профиля шириной до 10 см составляет от 0,5 до 1 мм. Предельное отклонение профиля шириной более 10 см — 0,8 мм на один погонный метр;
  • существует положение, согласно которому труба стальная профильная ГОСТ 30245-2003 выпускается длиной 6-12 метров. Однако этот норматив может быть изменен в соответствии с пожеланиями заказчика. Предельные значения длины профиля, в этом случае, составят от 4 до 13 м.

Технические требования к профильным изделиям

Изготовление профильных труб регламентируется положениями ГОСТ 30245-2003. Это накладывает определенные требования на сам процесс производства и используемые для этого материалы.

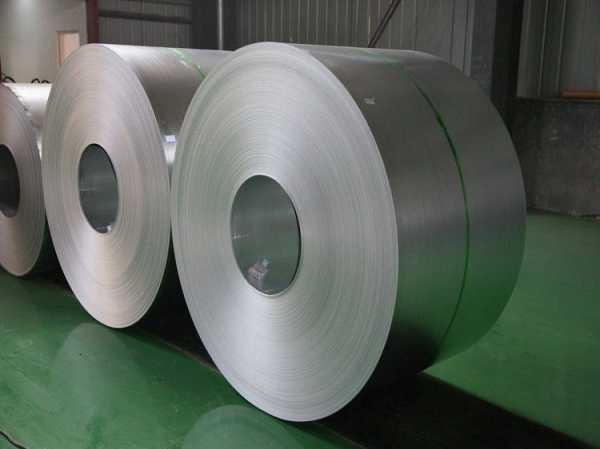

Профильные изделия производятся из листовой прокатной стали, которая поставляется в рулонах:

  • стали низколегированной, имеющей толщину равную или большую 4 мм;
  • углеродистой стали с такой же толщиной;
  • углеродистой и низколегированной стали толщиной 3 мм и больше;
  • качественных марок углеродистой стали — 10, 15, 20.

Изделия не должны быть скручены относительно своей продольной оси более чем на 2 мм из расчета на 1 погонный метр изделия. Кривизна готовых изделий в горизонтальной и вертикальной плоскостях допустима не более 1 мм на погонный метр.

Трубы стальные профильные — ГОСТ не разрешает наличия на их поверхностях каких-либо выраженных повреждений. Сюда можно отнести глубокие борозды, риски, трещины, завороты металла и прочие повреждения.

При разрезании труб на части необходимо следить за тем, чтобы все резы были выполнены строго под углом 90 градусов. Допустимое отклонение от данного угла составляет 1 градус 30 минут.

Выпуклость и вогнутость трубных стенок не должна превышать 1 %. Причем, данные отклонения считаются независимо от отклонений внешних размеров изделия.

Продольный шов должен быть полностью проварен по всей длине изделия. Допустимое суммарное значение непровара — 50 мм на погонный метр. Но при этом нужно учитывать, что длина отдельного непровара не может быть более 20 мм. Сопротивление сварного шва на разрыв не должно быть меньше 95 % показателя сопротивления основного металла на разрыв.

Внешние размеры изделия не должны отличаться от расчетных более чем на 1 %.

Практика использования профильных изделий свидетельствует о том, что любое несоответствие требованиям регламентирующих документов, в частности, ГОСТ, может явиться причиной быстрой потери качества изделий. Уже возведенная конструкция может повести себя совершенно непредсказуемо из-за превышения каких-то отклонений в процессе производства. Поэтому, прежде чем заказывать профильные трубы, особенно большими партиями, удостоверьтесь в том, что при их изготовлении были соблюдены все требования документов и выдержаны все необходимые допуски.

vsetrybu.ru

ГОСТ 8639-82 Трубы стальные квадратные сортамент: размеры, спецификация, таблицы

Квадратные стальные трубы по ГОСТ 8639-82 обладают преимуществами: низкий вес, высокая прочность и устойчивость к изгибу. Их применяют повсеместно в строительстве, мебельном производстве, машиностроении и многих других сферах. Сортамент изделий представлен трубами холодной и горячей деформации, бесшовными и электросварными, с различной толщиной стенки и параметрами сечения.

ГОСТ 8639-82 регламентирует изделия стальные квадратного сечения, изготовленные способом горячего проката, холоднотянутые без шва и электросварные. Все трубы, полученные путем сварки, делятся на волоченые и неволоченые. Метод изготовления изделий оговаривается заранее.

Изготовление квадратных труб из стали

Крупносерийное производство стальных профильных труб обязательно соответствует нормативам. Но есть и другие способы получения квадратных труб, так называемые кустарные. Например, вальцевание трубы круглого сечения. Этот метод не гарантирует надежности эксплуатации изделия в дальнейшем и не соответствует ГОСТ, поэтому его используют только народные умельцы в подсобном хозяйстве.

Заводы-производители квадратных стальных труб

В России широкомасштабным производством труб квадратного сечения занимаются крупные металлургические заводы. Продукция изготавливается по заказу из стандартного ряда типоразмеров. Заказчик выбирает способ получения и обработки стали в зависимости от назначения будущего проката. В Российской Федерации более 50 заводов, поставляющих трубную продукцию.

Поставщиками профильных труб квадратного сечения в РФ являются:

  1. «Агрисовгаз» Калужская область.
  2. Альметьевский трубный завод (Татарстан).
  3. Амурметалл (Хабаровский край).
  4. Барнаульский завод механический прессов.
  5. Борский трубный завод (Нижегородская область).
  6. Брок-Инвест-Сервис (Москва).
  7. Вилси-Плюс (г. Калуга).
  8. Волгатрубопрофиль (Костромская область).
  9. Волжский механический завод.
  10. ВТПЗ (Волгоградская область).
  11. Выксунский металлургический завод.
  12. ДЗМТ (Республика Дагестан).
  13. ООО «Строй-Профиль» (Орловская область).
  14. ЗСМК (Кемеровская область).
  15. ООО «Октан» (Ставрополье).
  16. Исаевский машиностроительный завод (г. Коломна).
  17. Королевский трубный завод.
  18. Металлург (Москва).
  19. ОАО МТЗ «Филит».
  20. Нефтекамский трубный завод.
  21. Металлинвест (г. Нижний Тагил)
  22. НМЗ им. Кузьмина (г. Новосибирск).
  23. ООО «Новый кубанский профиль» (Краснодарский край).
  24. Первоуральский новотрубный завод
  25. Рязанский трубный завод и другие.

Производством профильных стальных изделий занимаются на Урале, в Челябинске, Ярославле, Рязани, Башкирии, Алтайском крае. Много заводов в Московской, Волгоградской, Новосибирской, Свердловской области. Ассортимент продукции различается – некоторые компании реализуют трубы небольшого сечения (от 10х10 до 60х60), другие – сечения свыше 80х80 мм.

Технология проката квадратных профильных труб

Сырьевым материалом для бесшовных квадратных труб являются изделия из стали круглого сечения с толщиной стенки от 4 до 14 мм. При холодной деформации получается продукция более низкого качества, но такой способ производства менее затратный и не требует мощного дорогостоящего и габаритного оборудования.

При горячей деформации бесшовных профильных труб структура металла не меняется, что важно для сохранения прочностных свойств изделия. Поэтому такая продукция более высокого качества и используется в сферах, где применяются большие нагрузки.

При холодной и горячей деформации используются различное оборудование, но способ проката аналогичен: круглые трубы проходят через валки, вследствие чего деформируются, в результате получается заготовка квадратного сечения.

Как получают электросварные трубы из стали квадратного сечения

Из плоского металлического листа подготавливают штрипсы, которые превращаются путем сгибания в круглую трубу. Затем шов сваривается, зачищается. Заготовку прокатывают на вальцах, что на выходе дает изделие квадратной формы. Но для дальнейшей эксплуатации этого недостаточно – профильная заготовка проходит необходимую процедуру обработки и закаливания. Это важно, чтобы снять излишнее напряжение металла после изгибания.

Сталь для труб квадратного сечения

Основной материал для изготовления профильных труб квадратного сечения – нелегированная углеродистая сталь по нормативам ГОСТ 380, 1050, 9045. Но есть изделия, которые производят из легированной стали марок 09Г2, 09Г2С, 10ХСНД (в соответствии с ГОСТ 19281), марок 10Г2, 30ХГСА (по ГОСТ 4543).

Технические требования к профильным трубам регламентируются ГОСТ 13663-86. Здесь указаны требования к внешнему виду, термообработке труб, маркам стали, нормативы механических показателей стальных изделий и др.

Типоразмеры квадратных стальных труб

Нормативный документ определяет основные типоразмеры труб квадратного сечения:

  1. Изделия бесшовные холоднодеформированные занимают 17 типоразмеров со сторонами от 10 до 120 мм. В пределах этого типа можно разделить изделия в зависимости от толщины стенки (от 1 до 8 мм) еще на 2-3 вида сортамента.
  2. Изделия бесшовные горячедеформированные квадратные занимают нишу размерности от 30 до 160 мм, что составляет почти всю таблицу типоразмеров ГОСТа. Толщина стенки колеблется от 4 до 14 мм.
  3. К электросварным трубам квадратного сечения отойдут 15 типоразмеров, в пределах которых можно выделить вариации с толщиной стенки от 1 до 5 мм. Сторона сечения варьируется от 10 до 100 мм.

На рисунке показаны основные параметры квадратной профильной трубы из стали, где S – толщина стенки, R – радиус изгиба металла, А – ширина профиля по наружным стенкам.

Таблица 1. Типоразмеры труб из стали квадратного сечения
Наружний диаметр А, мм Толщина стенки S, мм Площадь сечения, см2 Масса 1 м, кг
10 1,0 0,343 0,269
15 1,0 0,543 0,426
1,5 0,771 0,605
20 1,0 0,743 0,583
1,5 1,071 0,841
2,0 1,37 1,075
25 1,0 0,943 0,740
1,5 1,37 1,07
2,0 1,77 1,39
2,5 2,14 1,68
3,0 2,48 1,95
30 2,0 2,17 1,70
2,5 2,64 2,07
3,0 3,08 2,42
3,5 3,50 2,75
4,0 3,88 3,04
35 2,0 2,57 2,02
2,5 3,14 2,46
3,0 3,68 2,89
3,5 4,20 3,30
4,0 4,68 3,67
5,0 5,57 4,37
40 2,0 2,97 2,33
2,5 3,64 2,85
3,0 4,28 3,36
3,5 4,90 3,85
4,0 5,48 4,30
5,0 6,57 5,16
6,0 7,54 5,92
42 3,0 4,52 3,55
3,5 5,18 4,07
4,0 5,80 4,56
5,0 6,97 5,47
6,0 8,02 6,30
45 3,0 4,88 3,83
3,5 5,60 4,40
4,0 6,28 4,93
5,0 7,57 5,94
6,0 8,74 6,86
7,0 9,80 7,69
8,0 10,74 8,43
50 3,0 5,48 4,31
3,5 6,30 4,94
4,0 7,08 5,56
5,0 8,57 6,73
6,0 9,94 7,80
7,0 11,20 8,79
8,0 12,34 9,69
60 3,5 7,70 6,04
4,0 8,68 6,82
5,0 10,57 8,30
6,0 12,34 9,69
7,0 14,00 11,00
8,0 15,54 12,20
70 4,0 10,28 8,07
5,0 12,57 9,87
6,0 14,74 11,57
7,0 16,80 13,19
8,0 18,74 14,71
80 4,0 11,88 9,33
5,0 14,57 11,44
6,0 17,14 13,46
7,0 19,60 15,38
8,0 21,94 17,22
90 5,0 16,57 13,00
6,0 19,54 15,34
7,0 22,40 17,58
8,0 25,14 19,73
100 6,0 21,94 17,22
7,0 25,20 19,78
8,0 28,34 22,25
9,0 31,37 24,62
110 6,0 24,34 19,11
7,0 28,00 21,98
8,0 31,54 24,79
9,0 34,97 27,45
120 6,0 26,74 20,99
7,0 30,80 24,18
8,0 34,74 27,27
9,0 38,57 30,28
140 6,0 31,54 24,76
7,0 36,40 28,57
8,0 41,14 32,29
9,0 45,77 35,93
150 7,0 39,20 30,77
8,0 44,34 34,81
9,0 49,37 38,75
10,0 54,28 42,61
180 8,0 53,94 42,34
9,0 60,17 47,23
10,0 66,28 52,03
12,0 78,17 61,36
14,0 89,59 70,33
32 4,0 4,20 3,30
36 4,0 4,84 3,80
40 2,0 2,97 2,33
65 6,0 13,54 10,63

Заказчик может подать заявку на изготовление профильных труб различной длины. Но ГОСТ также регламентирует этот показатель:

  1. Немерной длины:
    • горячедеформированные бесшовные – 4…12,5 м;
    • холодной деформации бесшовные и сварные – 1,5…9 м.
  2. Мерной длины:
    • горячей деформации бесшовные – 4…12,5 м;
    • холодной деформации бесшовные – 4,5…11 м;
    • сварные – 5…9 м.

Маркировка стальных труб квадратного сечения

Квадратные стальные изделия штампуются заводами-изготовителями для подтверждения качества и соответствия ГОСТ. Как правильно читать маркировку?

В обозначении обязательно указывается размер сечения – для квадратных труб значение будет дублироваться, так как стороны квадрата одинаковы. Указывается длина изделия – по ГОСТ трубы могут быть мерной и немерной длины, а также толщина стенки профильной трубы. Также в числителе в конце идет соответствующий нормативный документ – в данном случае ГОСТ 8639-82 для стальных труб квадратного сечения.

Петриченко Юлия, эксперт

В знаменателе маркировки указывают марку стали и ГОСТ, которому металл соответствует. Пример маркировки стальной квадратной трубы 40х40 длиной 1,25 м и толщиной стенки 3 мм. Марка стали 10 группы В.

Для труб немерной длины соответствующее значение в маркировке не указывается.

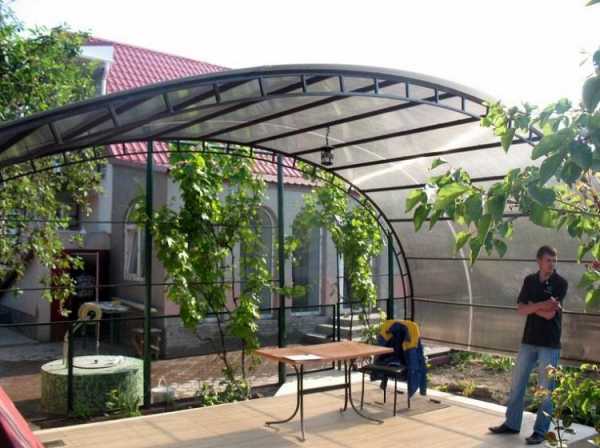

Сфера применения квадратных труб из стали

Основным достоинством квадратной трубы является ее способность противостоять нагрузкам: статическим и изгибающим. Это незаменимый материал для строительства каркасных конструкций, ферм, теплиц, складов, эстакад, подъемников, мостовых сооружений и т.д. Квадратные профильные изделия являются частью рекламных сооружений, кровельных конструкций, арочных сводов.

Трубу применяют в производстве мебели, в том числе школьной, предметов быта и интерьера. Для этих целей заготовку подвергают тщательной обработке – шлифованию, окраске и др. Полая квадратная труба в предметах интерьера обеспечивает высокую надежность конструкции и небольшой ее вес. Несгибаемая профилированная труба является прочным каркасом для столов, стульев, кроватей, стеллажей, скамеек и других предметов обихода.

Секрет квадратной трубы в равномерном распределении нагрузки по сторонам, что в целом дает высокие значения радиуса инерции по периметру, и соответственно по площади поперечного сечения. В глобальном строительстве практикуют заполнение профильных прямоугольных и квадратных труб бетоном (в сжатых и изогнутых стержнях), что в целом значительно повышает не только надежность конструкции, но и огнестойкость строения. Это позволяет избежать дорогостоящей обработки зданий огнезащитными покрытиями, либо значительно снизить затраты на эти работы.

В отличие от круглых труб, профильные не обладают инерцией качения, поэтому с успехом применяются в конструкциях кровли вместо несущих балок. Их малый вес обеспечивает надежность и долговечность строения, снижая нагрузку на стены, фундамент и другие элементы.

Какими профилированными изделиями пользуетесь вы при строительстве? Расскажите о своем опыте применения квадратной стальной трубы в комментариях.

protryby.ru

ГОСТ 8645 68 трубы стальные прямоугольные сортамент. Маркировка

Категория профильного трубного проката включает изделия с сечением, отличным от круглого. Это трубы прямоугольные, квадратные, шестигранные, овальные и другие. Они нашли применение в самых разнообразных сферах, но наиболее востребована продукция данного типа в машиностроении и строительстве. Из трубы стальной прямоугольной ГОСТ 8645 68 изготавливаются рамы автомобилей, различные виды ограждений, теплицы, детали мебели и иные металлоконструкции.

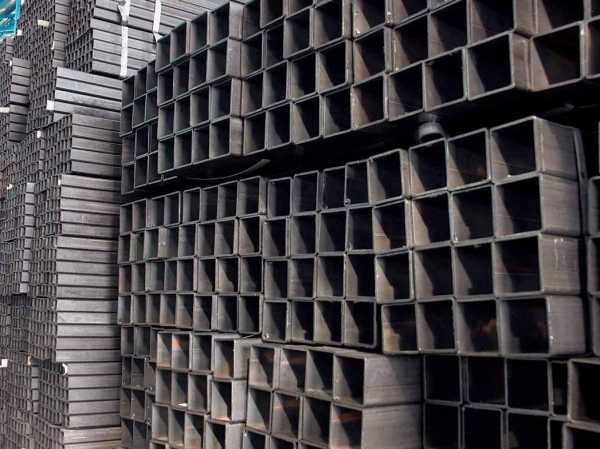

В сортамент профильных труб по ГОСТу 8645-68 входят изделия различных размеров и сечений

Нормативная база и сортамент

Список нормативных документов на профильные изделия достаточно широк.

  • в ГОСТ 8645 82 , ГОСТ 8645 86, а также ГОСТ 8645 68 содержится исчерпывающая информация по типоразмерам трубопровода профильного типа и требования к стальным прямоугольным трубам;
  • в ГОСТ 30245 03 можно найти нормативные данные, касающиеся трубопроводов прямоугольного сечения, а также имеющих форму квадрата;
  • основная информация по квадратным сечениям присутствует в ГОСТ 8639 82 и в ГОСТ 8639 68.

Действие государственных стандартов распространяется на геометрические характеристики профильных изделий – толщину стенки, ширину, а также высоту. Кроме того, есть ещё один параметр, требующий нормирования. Это радиус закругления углов.

Важно! Их скругление – мера вынужденная. Если этого не сделать, то в углах при деформации кручения будут фиксироваться концентрации напряжений, уровень которых способен поставить под угрозу целостность конструкции.

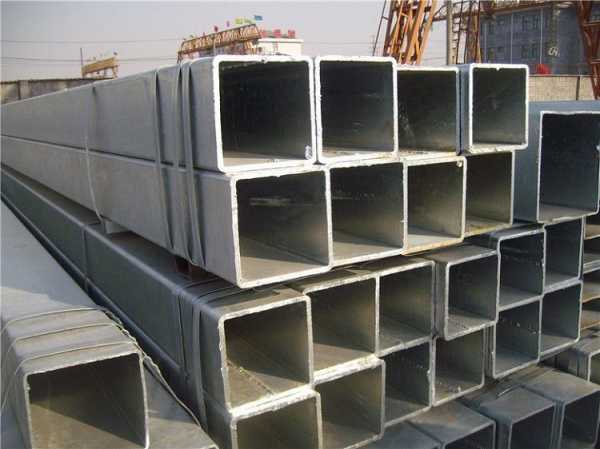

Трубы длиной свыше 10 см служат основой для самых разнообразных конструкций

Действие стандарта, датируемого 1982-м годом, распространяется на профильную продукцию холодного и горячего проката, а также на электросварные изделия. Размер прямоугольных стальных труб сортамента ГОСТ 8645 82 колеблется в диапазоне и миллиметров. И если продукция минимальных размеров используется преимущественно для изготовления перильного ограждения, то трубопровод высотой, превышающей 10 см, может служить элементом несущей конструкции.

Сортамент ГОСТа 8645 68 стальных прямоугольных труб содержит изделия и со специальными размерами. Конкретные цифры представлены в таблице №1.

Таблица 1

Толщина стенки Высота Ширина Масса одного метра, кг Площадь сечения
                                   миллиметры
8 100 230 38,57 49,14
8 120 200 37,32 47,54
18 170 196 88,99 113,24
12 120 190 51,94 66,17
20 145 180 84,10 107,13
8 130 160 33,55 42,74
7 60 150 20,88 26,60
3 60 140 9,02 11,48
3 50 90 6,19 7,78
7 50 70 10,99 14,0
2,50 28 40 2,39 3,04
2,0 28 40 1,95 2,49
1,5 28 40 1,50 1,91
1,5 25 40 1,43 1,82
2,50 25 28 1,80 2,29
2 25 28 1,49 1,89
1,5 25 28 1,15 1,46



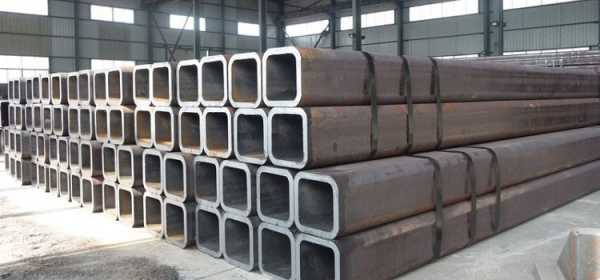

И стандартные, и специальные размеры труб оговариваются ГОСТом

Кроме того, указанный в ГОСТе 8645 86 сортамент стальных прямоугольных труб должен соответствовать таким же требованиям, которые содержатся в нормативном документе от 82 года. Отличия же носят чисто косметический характер и касаются соответствия заданным геометрическим параметрам.

Согласно ГОСТу 8645 82, стандартные размеры остаются без изменений. А вот спецразмеры могут находиться в пределах от 25х28 до 100х230 мм.

Маркировка труб

В маркировке трубопровода содержится исчерпывающая информация не только о размерах сечения, но также и о материале изготовления. В зависимости от длины могут быть такие варианты обозначения:

  • ГОCT 8645 68 /B10 ГОCT 13663 86;
  • ГОCT 8645 68/ B10 ГОCT 13663-86;
  • ГОCT 8645 68/ B10 ГОCT 13663 86;

В любом случае инструкция по расшифровке звучит одинаково. Слева направо указываются: геометрические параметры профиля и стандарт, в соответствии с требованиями которого труба выпускалась, Также указана длина либо кратность длине трубопровода. В знаменателе присутствует марка стали и стандарт, которому она соответствует.

В первом примере маркировки речь идёт о трубе прямоугольной ГОСТ 8645 68 с сечением 90х40, с толщиной стенки 4 мм и длиной кратной 1,5 метра, сталь марки B10.

Всё то ˗ же, вот только длина равна 5,8 метра. Размеры прежние, длина немерная и сталь B10.

При расчёте всех статических характеристик за основу принимается толщина стенки 1,50 миллиметра. Если же предполагаются серьёзные нагрузки, с учетом того, что значение данного параметра может достигать 15-18 миллиметров, эти характеристики рекомендуется пересчитать, принимая во внимание реальные размеры стенки.

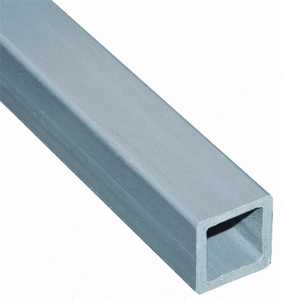

Минимальный размер труб квадратного сечения — 10х10 миллиметров

Несколько слов о сортаменте труб квадратных стальных ГОCT 8645 68. Его отличие определяется геометрией сечения трубопровода, сформированного стенками одинаковой длины. Конечно же, типоразмеры по сравнению с прямоугольными трубами другие: максимальный размер — 180×180 , а минимальный — 10×10 миллиметров.

На заметку! Кроме того, допускается выпуск квадратного трубного проката со специальными геометрическими параметрами – от 32×32 до 65×65 миллиметров.

Производство и допустимые отклонения размеров

Изготовление труб стальных прямоугольных ГОСТ 8645 86 выполняется тремя различными способами:

  • горячий прокат. В качестве заготовки здесь выступает цельнометаллическая штанга. После нагревания до температуры рекристаллизации металла она поступает на прошивочный пресс, где из монолита получается полая гильза. На этапе калибровки изделию придаются прямоугольные очертания, а заданная толщина стенок и необходимый диаметр формируются на вальцах;
  • холодный прокат. Данная технология отличается от предыдущей тем, что заготовка охлаждается непосредственно после получения гильзы. Формовка, проводимая в холодном виде, обеспечивает очень высокую точность и повышенную прочность.
  • электросварка. Из стального листа нарезаются полосы, которые после сваривания между собой, образуют бесконечную ленту. На вальцах та сворачивается в заготовку с круглым сечением, после чего шов заваривается. Нужная форма придаётся круглой заготовке на калибровочных вальцах. Проверка качества шва – одно из обязательных для выполнения требований ГОСТ 8645 86.

На отгрузку заказчикам уходят только те изделия, которые соответствуют нормам ГОСТа

Необходимо отметить, что другие методы производства подобной трубной продукции не получили широкого распространения. Эта точка зрения нашла подтверждение в основных нормативных документах – в ГОСТе 8645 68 и в ГОСТе 8645 86.

Предельно допустимые отклонения геометрических параметров указаны в стандарте 8639, утверждённом в 82 году минувшего столетия. Основные требования звучат так:

  • неравномерность толщины стенок не должна выводить параметры трубы за предельно допустимые отклонения от стандартного (номинального) значения;
  • отклонение любого угла трубы от прямого не должно превышать полутора градусов;
  • кривизна на один погонный метр не больше 2 миллиметров.

Конечно же, химический состав металла, хоть и в меньшей степени, тоже имеет значение. От него зависит область применения и стойкость к воздействию агрессивных сред.

Допустимые отклонения основных параметров труб стальных прямоугольных ГОСТ 8645 82 представлены в таблице №2.

Таблица 2

Наименование параметра Предельные отклонения в зависимости от точности
Высокая Нормальная
Выпуклость или вогнутость сторон
Для труб бесшовных горячедеформированных со сторонами размером
Более 100 миллиметров 1,50 мм 2,0 мм
От 70,0 до 100,0 миллиметров 1,20 мм 1,50 мм
Свыше 50 до 70 миллиметров 0,80 мм 1,0 мм
До 50,0 миллиметров 0,50 0,75
Для электросварных и холоднодеформированных бесшовных труб с размером сторон
Более 70 миллиметров 0,8 1
Свыше 50 до 70 миллиметров 0,50 0,75
До 50 миллиметров 0,50 0,50
Наружные размеры
Для сварных и холоднодеформированных бесшовных труб размером более 50,0 миллиметров  ± 0,8 %  ± 0,8 %
Для изделий такого же типа с размерами от 30,0 до 50,0 мм  ± 0,30 мм  ± 0,40 мм
Для тех же изделий размером до 30,0 мм  ± 0,25 мм  ± 0,30 мм
Для горячедеформированных бесшовных труб  ± 1,25 %  ± 1,5 %
Толщина стенки
Для бесшовных труб холоднодеформированных и электросварных труб
Толщина стенки более 3.50 мм  ± 10,0 %  ± 12,5 %
Толщина стенки до 3,50 мм  ± 12,50%  ± 12,50%
Для электросварных труб  ± 10,0 %  ± 10,0 %
Скручивание прямоугольных и квадратных труб
Для холоднодеформированных труб Два градуса на один погонный метр по согласованию производителя с заказчиком  —
Для горячедеформированных бесшовных и электросварных труб  —



Полезно знать! По сравнению с изделием со швом, бесшовная конструкция имеет преимущества лишь в случае, если речь идёт о внутренних нагрузках. А нагрузки внешние оба типа труб переносят одинаково хорошо.

Важную роль играет состав стали, которая применяется для производства труб, от количества тех или иных компонентов в ней зависят качества готовых изделий

Применение профильных и круглых труб из стали

Чтобы выяснить сферу применения прямоугольной стальной трубы, необходимо обратить внимание на особенности, отличающие её от продукции круглого трубного металлопроката.

  • прямоугольной трубе ГОСТ 8645 68 и ГОСТ 8645 86 присуща гораздо более высокая прочность на изгиб. Причём, значение этого показателя является величиной производной от направления вектора нагрузки. Когда он перпендикулярен оси трубы и, соответственно, параллелен её широкой стороне, прочность максимальна;
  • любая профильная труба, изготовленная в соответствии с требованиями государственного стандарта 8645 86, проигрывает трубе круглой по уровню максимального внутреннего давления, которое не вызовет деформацию стенок;
  • при равном удельном весе и одинаковой толщине стенок, сечение прямоугольной трубы будет куда меньше, чем у круглой. Поэтому её пропускная способность намного ниже.

Вывод напрашивается сам собой: прямоугольную трубу нельзя использовать в газо- нефте- и водопроводах, а только там, где предполагается присутствие значительных поперечных нагрузок.

К основным сферам применения данной продукции можно отнести:

  1. Несущие металлоконструкции. Трубы прямоугольной формы ГОСТ 8645 86 часто используются в качестве основы металлических каркасов зданий различного назначения. Собранный из изделий данного типа скелет сооружения обвешивается сэндвич-панелями, в проёмы вставляются окна, организуется вентиляция и налаживается кондиционирование/обогрев.
  2. Автомобилестроение. Благодаря прочности при минимальном весе труб прямоугольных ГОСТ 8645 82 они становятся частью рам транспортных средств, в том числе большегрузных, автоприцепов и даже тракторов.
  3. Сельское хозяйство. Возведение теплиц из прямоугольных труб практикуется в этой отрасли уже достаточно давно. Не обошла своим внимание промышленность и частных садоводов. В торговой сети продаётся прочный и лёгкий каркас в разобранном виде. После сборки на приусадебном участке он обтягивается плёнкой и всё – теплица готова!
  4. Мебельная промышленность. Выпускники любых учебных заведений помнят свои рабочие места — парты и стулья. Прочность конструкции обеспечивают именно профильные трубы.

В жизни можно встретить и другие ситуации, в которых применение прямоугольных труб будет оправдано. Для того чтобы сделать правильный выбор данных изделий, нужно разобраться в вышеуказанной нормативной документации и иметь представление об условиях работы конструкции.

trubamaster.ru
