Виды термометров и их предназначение

Сегодня практически невозможно представить себе жизнь без термометра. Конечно, о температуре на улице можно узнать из сводки погоды. Но как же определить уровень тепла в комнате, духовке, сушильной камере или теплице? Тут никак не обойтись без термометра.

Существует несколько их видов:

  • жидкостные;
  • механические;
  • газовые;
  • электрические;
  • оптические.

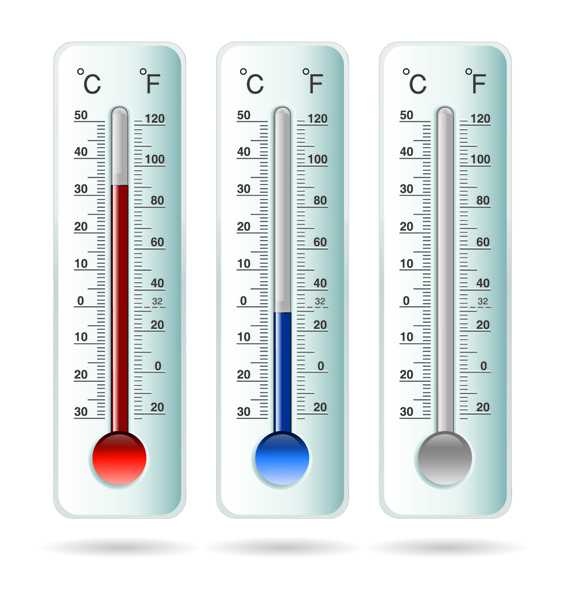

Жидкостные

Принцип действия такого прибора основан на эффекте расширения или сжатии жидкости, которая заполняет колбу и изменяет свой объем при колебании собственной температуры. Обычно, в него заливают ртуть или спирт, которые тонко реагируют на минимальное изменение тепла в окружающей среде.

В медицине обычно используются ртутные градусники, а вот в метеорологии их заполняют спиртом, поскольку ртутный столбик может застывать уже при -38 градусах.

Механические

Принцип работы прибора данного типа тоже основан на расширении. Но с его помощью определяется температура в зависимости от расширения биметаллической ленты или металлической спирали.

Такие термометры характеризуются высокой точностью, они надежны и просты в эксплуатации.

Как отдельную, самостоятельную модель их, правда, не используют, обычно они применяются в автоматизированных системах.

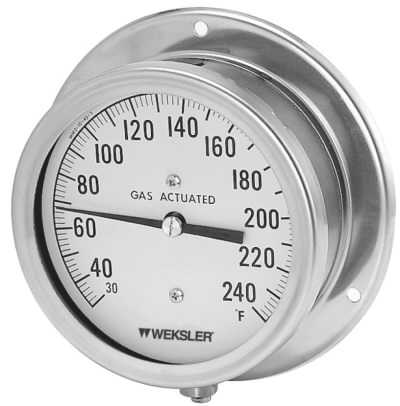

Газовые

Газовый тип температурного измерителя работает по тому же принципу, что и жидкостное устройство. В качестве рабочего вещества в нем используют какой-либо инертный газ.

Преимущество этого прибора заключается в том, что он может измерять температуру, приближающуюся к абсолютному нулю, и диапазон его измерений колеблется от -271 до +1000 градусов. Это достаточно сложное устройство, которое редко участвует в лабораторных измерениях.

Электрические

Работа такого измерительного прибора связана с зависимостью сопротивления используемого проводника от температуры. Известно, что сопротивление любых металлов линейно зависит от уровня их тепла. Более точные измерения можно получить, если заменить металлические проводники полупроводниками. Однако полупроводники в таких приборах практически не используют, поскольку зависимость между характеристиками полупроводника и уровня тепла нельзя выразить линейно и практически невозможно проградуировать приборную шкалу.

В роли проводника обычно выступает медь, показывающая изменения температур от -50 до +180 градусов. Если взять другой рабочий металл, например, платину, то температурный диапазон ее значительно расширится и составит от -200 до +750 градусов. Такие электрические тепловые датчики используют в лабораториях, на экспериментальных стендах или на производстве.

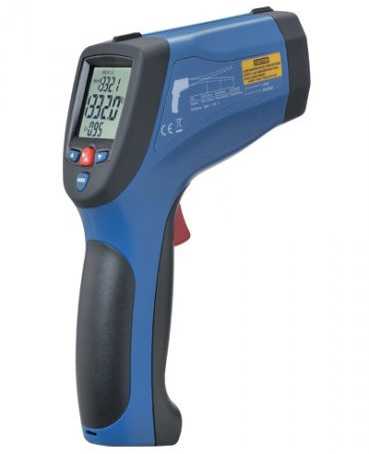

Оптические

Оптические приборы или пирометры позволяют узнать температуру по уровню светимости тела, анализу его спектра и некоторым другим параметрам. Это бесконтактный прибор, способный измерять, причем с точностью до нескольких градусов, уровень тепла в широчайшем диапазоне – от 100 до 3000 градусов. Чаще всего на практике мы встречаемся с инфракрасными бытовыми термометрами. Такие градусники очень удобны, поскольку позволяют безопасно, быстро и точно определять температуру тела человека.

Существуют и другие, более сложные температурные измерители, например, волоконно-оптические или термоэлектрические. Это очень чувствительные приборы, дающие точнейшие результаты измерения практически без ошибки.

Полезные советы 02.02.2018 12:55:01

krepcom.ru

Основные виды уличных термометров и их элементы

Уличный термометр – это измерительный прибор, предназначенный для получения данных о температуре наружного воздуха. Разница между температурами внутри помещения и снаружи может быть значительной, и именно наружный термометр подскажет как одеться, насколько тепло на улице, и так далее. Как и комнатный, он имеет несколько реализаций, отличающихся по внешнему виду, удобству снятия показателей и точности.

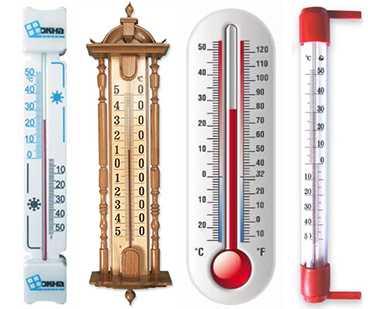

Виды уличных термометров бытового назначения

  • - механический;
  • - спиртовой;
  • - электронный.

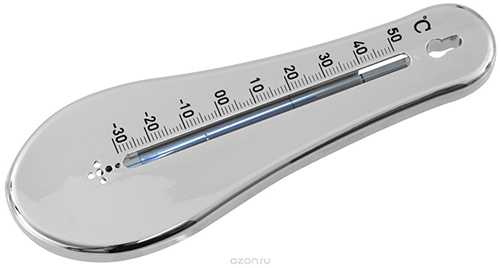

Спиртовой – это довольно знакомый большинству людей, тот самый, традиционный градусник. Он интуитивно понятен, имеет шкалу положительных и отрицательных температур. Может быть с обозначениями градусов Цельсия, либо градусов Фаренгейта. Его преимущества в дешевизне, простоте реализации, безотказности в работе. К тому же такой термометр не требует каких-то источников питания, жидкость в колбе сама расширяется или сужается под действием температуры. Минусы такого решения также очевидны – шкала не так хорошо читается, как в других вариантах, требуется некоторое время на изменение показателей, термометр всегда полностью расположен снаружи, так что с окна его не всегда можно разглядеть. Да и разбить стеклянную колбу очень и очень просто.

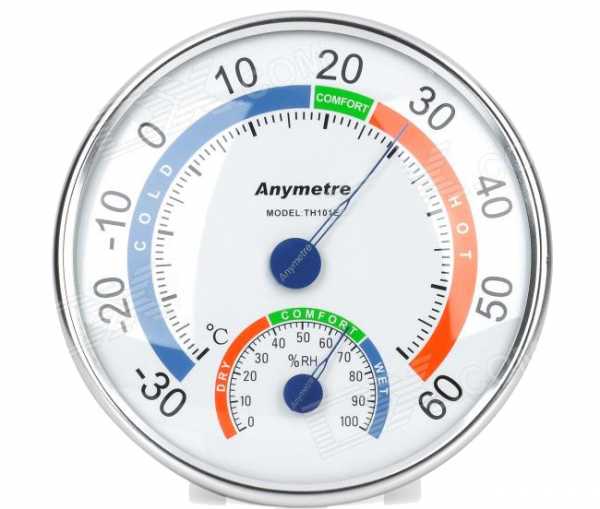

Механический термометр не использует в своей конструкции какую-либо жидкость, а основан на металлической спирали, либо биметаллической ленте. Эти элементы меняют свою форму в зависимости от температуры, и соединены со стрелкой. Соответственно, стрелка, подобно механическим часам, указывает на круглой шкале текущую температуру, так как зависимость формы спирали или ленты от температуры заранее известны. Преимущество механического термометра, опять-таки, в его простоте, а также в красивом внешнем виде и удобстве чтения показателей. Существенный минус один – большая погрешность.

Термометр уличный электронный основан на измерении параметров цепи, которые могут меняться в зависимости от температуры. Такой прибор имеет свои преимущества, в последнее время он стал поистине популярным. Рабочим элементом в таких моделях может выступать термистор, резистор на основе металлической проволоки либо термопара.

Рабочие элементы электронных термометров

В случае использования резисторов используется эффект изменения сопротивления при изменении температуры. Для конкретного резистора известна кривая зависимости, которая используется для определения фактической температуры. Для одних материалов это может быть практически линейная зависимость, для других применяется поправка. Всем этим занимается встроенный микрочип.

Второй вариант – использование термопары. Такие термометры в своей работе основываются на эффект возникновения ЭДС в цепи, сложенной из разных металлов, если имеет место перепад температур. Амперметр замеряет выходное напряжение, а для конкретных пар металлов опять-таки известна кривая зависимости силы тока от температуры. Микрочип делает поправку и выдает значение температуры.

Электронный термометр основан на цифровых компонентах, что позволяет выпускать очень функциональные модели. Помимо поточного измерения температуры такие модели способны запоминать пиковые показания, что дает возможность узнать, например, ночную температуру. К тому же, цифровой термометр может быть оснащен дополнительными функциями - нем могут быть встроенные часы, календарь, прочее.

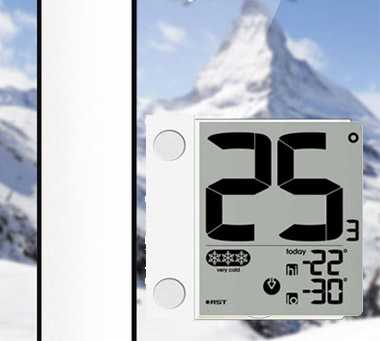

В последнее время стали выпускаться действительно технологичные модели. В них датчик может крепиться снаружи, а ЖК-дисплей остается в здании. Таким образом, можно получать данные от датчика, который находится на большом расстоянии, при этом показания будут намного точнее. Если же при этом в устройстве есть также и встроенный датчик, то можно наблюдать одновременно и наружную, и внутреннюю температуру. Модели подороже могут предложить уже сразу несколько датчиков, которые будут сообщаться с устройством по беспроводному каналу – это избавит от путающихся проводов и необходимости делать отверстия в оконной раме. Точность электронных термометров обычно не хуже 0,1 градуса Цельсия.

conrad.ru

Градусник можно найти в любой домашней аптечке. Какие виды

МоскваСанкт-ПетербургАлтайский крайБарнаул, Алтайский крайАлейск, Алтайский крайБийск, Алтайский крайБелокуриха, Алтайский крайРубцовск, Алтайский крайНовоалтайск, Алтайский крайКамень-на-Оби, Алтайский крайСлавгород, Алтайский крайЗаринск, Алтайский крайЯровое, Алтайский крайГорняк, Алтайский крайЗмеиногорск, Алтайский крайАмурская областьБлаговещенск, Амурская областьШимановск, Амурская областьСвободный, Амурская областьРайчихинск, Амурская областьЗея, Амурская областьТында, Амурская областьСковородино, Амурская областьЗавитинск, Амурская областьАрхангельская областьНоводвинск, Архангельская областьСеверодвинск, Архангельская областьАрхангельск, Архангельская областьКоряжма, Архангельская областьШенкурск, Архангельская областьОнега, Архангельская областьНяндома, Архангельская областьМезень, Архангельская областьКотлас, Архангельская областьСольвычегодск, Архангельская областьКаргополь, Архангельская областьВельск, Архангельская областьАстраханская областьЗнаменск, Астраханская областьХарабали, Астраханская областьНариманов, Астраханская областьКамызяк, Астраханская областьАхтубинск, Астраханская областьАстрахань, Астраханская областьБелгородская областьБелгород, Белгородская областьСтарый Оскол, Белгородская областьШебекино, Белгородская областьГубкин, Белгородская областьСтроитель, Белгородская областьНовый Оскол, Белгородская областьБирюч, Белгородская областьКороча, Белгородская областьГрайворон, Белгородская областьВалуйки, Белгородская областьАлексеевка, Белгородская областьБрянская областьБрянск, Брянская областьКлинцы, Брянская областьСельцо, Брянская областьНовозыбков, Брянская областьУнеча, Брянская областьТрубчевск, Брянская областьСураж, Брянская областьСтародуб, Брянская областьСевск, Брянская областьПочеп, Брянская областьМглин, Брянская областьКарачев, Брянская областьЗлынка, Брянская областьЖуковка, Брянская областьДятьково, Брянская областьФокино, Брянская областьЧеченская РеспубликаГрозный, Чеченская РеспубликаАргун, Чеченская РеспубликаШали, Чеченская РеспубликаУрус-Мартан, Чеченская РеспубликаГудермес, Чеченская РеспубликаЧелябинская областьЧелябинск, Челябинская областьВерхний Уфалей, Челябинская областьЗлатоуст, Челябинская областьКарабаш, Челябинская областьКопейск, Челябинская областьКыштым, Челябинская областьМагнитогорск, Челябинская областьМиасс, Челябинская областьУсть-Катав, Челябинская областьТрехгорный, Челябинская областьСнежинск, Челябинская областьЮжноуральск, Челябинская областьТроицк, Челябинская областьЧебаркуль, Челябинская областьКоркино, Челябинская областьЕманжелинск, Челябинская областьПласт, Челябинская областьНязепетровск, Челябинская областьКуса, Челябинская областьВерхнеуральск, Челябинская областьБакал, Челябинская областьСатка, Челябинская областьКасли, Челябинская областьЮрюзань, Челябинская областьКатав-Ивановск, Челябинская областьКарталы, Челябинская областьМиньяр, Челябинская областьСим, Челябинская областьАша, Челябинская областьЧукотский автономный округАнадырь, Чукотский автономный округБилибино, Чукотский автономный округПевек, Чукотский автономный округЧувашская РеспубликаЧебоксары, Чувашская РеспубликаКанаш, Чувашская РеспубликаАлатырь, Чувашская РеспубликаШумерля, Чувашская РеспубликаНовочебоксарск, Чувашская РеспубликаЯдрин, Чувашская РеспубликаЦивильск, Чувашская РеспубликаМариинский Посад, Чувашская РеспубликаКозловка, Чувашская РеспубликаЕврейская автономная областьБиробиджан, Еврейская автономная областьОблучье, Еврейская автономная областьХабаровский крайХабаровск, Хабаровский крайНиколаевск-на-Амуре, Хабаровский крайКомсомольск-на-Амуре, Хабаровский крайСоветская Гавань, Хабаровский крайБикин, Хабаровский крайАмурск, Хабаровский крайВяземский, Хабаровский крайХанты-Мансийский автономный округКогалым, Ханты-Мансийский автономный округЛангепас, Ханты-Мансийский автономный округМегион, Ханты-Мансийский автономный округХанты-Мансийск, Ханты-Мансийский автономный округПыть-Ях, Ханты-Мансийский автономный округНягань, Ханты-Мансийский автономный округУрай, Ханты-Мансийский автономный округСургут, Ханты-Мансийский автономный округПокачи, Ханты-Мансийский автономный округБелоярский, Ханты-Мансийский автономный округЮгорск, Ханты-Мансийский автономный округНефтеюганск, Ханты-Мансийский автономный округНижневартовск, Ханты-Мансийский автономный округЛянтор, Ханты-Мансийский автономный округСоветский, Ханты-Мансийский автономный округИркутская областьСаянск, Иркутская областьАнгарск, Иркутская областьИркутск, Иркутская областьБратск, Иркутская областьБодайбо, Иркутская областьЗима, Иркутская областьУсолье-Сибирское, Иркутская областьНижнеудинск, Иркутская областьТайшет, Иркутская областьТулун, Иркутская областьУсть-Кут, Иркутская областьШелехов, Иркутская областьСвирск, Иркутская областьЧеремхово, Иркутская областьУсть-Илимск, Иркутская областьБирюсинск, Иркутская областьСлюдянка, Иркутская областьБайкальск, Иркутская областьАлзамай, Иркутская областьЖелезногорск-Илимский, Иркутская областьКиренск, Иркутская областьВихоревка, Иркутская областьИвановская областьИваново, Ивановская областьЮжа, Ивановская областьЮрьевец, Ивановская областьФурманов, Ивановская областьШуя, Ивановская областьРодники, Ивановская областьТейково, Ивановская областьПлес, Ивановская областьПриволжск, Ивановская областьПучеж, Ивановская областьКомсомольск, Ивановская областьКинешма, Ивановская областьНаволоки, Ивановская областьВичуга, Ивановская областьЗаволжск, Ивановская областьГаврилов Посад, Ивановская областьКохма, Ивановская областьКабардино-Балкарская РеспубликаНальчик, Кабардино-Балкарская РеспубликаПрохладный, Кабардино-Балкарская РеспубликаБаксан, Кабардино-Балкарская РеспубликаТырныауз, Кабардино-Балкарская РеспубликаЧегем, Кабардино-Балкарская РеспубликаТерек, Кабардино-Балкарская РеспубликаНарткала, Кабардино-Балкарская РеспубликаМайский, Кабардино-Балкарская РеспубликаКалининградская областьКалининград, Калининградская областьПионерский, Калининградская областьМамоново, Калининградская областьЛадушкин, Калининградская областьСветлый, Калининградская областьСветлогорск, Калининградская областьЧерняховск, Калининградская областьПриморск, Калининградская областьБалтийск, Калининградская областьСлавск, Калининградская областьПолесск, Калининградская областьПравдинск, Калининградская областьНестеров, Калининградская областьОзерск, Калининградская областьГусев, Калининградская областьКраснознаменск, Калининградская областьЗеленоградск, Калининградская областьНеман, Калининградская областьБагратионовск, Калининградская областьГвардейск, Калининградская областьКалужская областьКалуга, Калужская областьОбнинск, Калужская областьЮхнов, Калужская областьТаруса, Калужская областьМосальск, Калужская областьСухиничи, Калужская областьМедынь, Калужская областьМещовск, Калужская областьЛюдиново, Калужская областьМалоярославец, Калужская областьКиров, Калужская областьСосенский, Калужская областьКозельск, Калужская областьЖиздра, Калужская областьКременки, Калужская областьЖуков, Калужская областьБелоусово, Калужская областьКондрово, Калужская областьСпас-Деменск, Калужская областьБалабаново, Калужская областьБоровск, Калужская областьЕрмолино, Калужская областьКамчатский крайПетропавловск-Камчатский, Камчатский крайВилючинск, Камчатский крайЕлизово, Камчатский крайКарачаево-Черкесская РеспубликаЧеркесск, Карачаево-Черкесская РеспубликаКарачаевск, Карачаево-Черкесская РеспубликаТеберда, Карачаево-Черкесская РеспубликаУсть-Джегута, Карачаево-Черкесская РеспубликаКемеровская областьАнжеро-Судженск, Кемеровская областьКиселевск, Кемеровская областьКалтан, Кемеровская областьМыски, Кемеровская областьОсинники, Кемеровская областьКемерово, Кемеровская областьТайга, Кемеровская областьЛенинск-Кузнецкий, Кемеровская областьНовокузнецк, Кемеровская областьПолысаево, Кемеровская областьПрокопьевск, Кемеровская областьЮрга, Кемеровская областьБелово, Кемеровская областьМеждуреченск, Кемеровская областьТопки, Кемеровская областьТаштагол, Кемеровская областьМариинск, Кемеровская областьГурьевск, Кемеровская областьСалаир, Кемеровская областьКировская областьЯранск, Кировская областьУржум, Кировская областьСоветск, Кировская областьСлободской, Кировская областьОрлов, Кировская областьНолинск, Кировская областьОмутнинск, Кировская областьМураши, Кировская областьЛуза, Кировская областьМалмыж, Кировская областьКотельнич, Кировская областьКирово-Чепецк, Кировская областьЗуевка, Кировская областьВятские Поляны, Кировская областьСосновка, Кировская областьБелая Холуница, Кировская областьКирс, Кировская областьКостромская областьВолгореченск, Костромская областьШарья, Костромская областьЧухлома, Костромская областьСолигалич, Костромская областьНея, Костромская областьНерехта, Костромская областьКологрив, Костромская областьМакарьев, Костромская областьМантурово, Костромская областьГалич, Костромская областьБуй, Костромская областьКострома, Костромская областьКраснодарский крайКраснодар, Краснодарский крайГеленджик, Краснодарский крайАрмавир, Краснодарский крайГорячий Ключ, Краснодарский крайНовороссийск, Краснодарский крайСочи, Краснодарский крайУсть-Лабинск, Краснодарский крайТуапсе, Краснодарский крайТихорецк, Краснодарский крайТимашевск, Краснодарский крайТемрюк, Краснодарский крайСлавянск-на-Кубани, Краснодарский крайПриморско-Ахтарск, Краснодарский крайНовокубанск, Краснодарский крайЛабинск, Краснодарский крайКурганинск, Краснодарский крайКрымск, Краснодарский крайКореновск, Краснодарский крайКропоткин, Краснодарский крайЕйск, Краснодарский крайГулькевичи, Краснодарский крайБелореченск, Краснодарский крайАпшеронск, Краснодарский крайХадыженск, Краснодарский крайАнапа, Краснодарский крайАбинск, Краснодарский крайКрасноярский крайКрасноярск, Красноярский крайДивногорск, Красноярский крайЖелезногорск, Красноярский крайБородино, Красноярский крайНорильск, Красноярский крайЛесосибирск, Красноярский крайЗеленогорск, Красноярский крайАчинск, Красноярский крайБоготол, Красноярский крайМинусинск, Красноярский крайЕнисейск, Красноярский крайСосновоборск, Красноярский крайКанск, Красноярский крайШарыпово, Красноярский крайНазарово, Красноярский крайДудинка, Красноярский крайУяр, Красноярский крайУжур, Красноярский крайИгарка, Красноярский крайЗаозерный, Красноярский крайАртемовск, Красноярский крайКодинск, Красноярский крайИланский, Красноярский крайКрымБелогорск, КрымКурганская областьКурган, Курганская областьШадринск, Курганская областьЩучье, Курганская областьШумиха, Курганская областьПетухово, Курганская областьМакушино, Курганская областьКуртамыш, Курганская областьКатайск, Курганская областьДалматово, Курганская областьКурская областьКурск, Курская областьКурчатов, Курская областьЛьгов, Курская областьЩигры, Курская областьФатеж, Курская областьСуджа, Курская областьРыльск, Курская областьОбоянь, Курская областьДмитриев, Курская областьЛенинградская областьСосновый Бор, Ленинградская областьЛюбань, Ленинградская областьНикольское, Ленинградская областьТосно, Ленинградская областьТихвин, Ленинградская областьСланцы, Ленинградская областьПриозерск, Ленинградская областьПодпорожье, Ленинградская областьЛуга, Ленинградская областьЛодейное Поле, Ленинградская областьШлиссельбург, Ленинградская областьКировск, Ленинградская областьОтрадное, Ленинградская областьКириши, Ленинградская областьИвангород, Ленинградская областьКингисепп, Ленинградская областьКоммунар, Ленинградская областьГатчина, Ленинградская областьВыборг, Ленинградская областьКаменногорск, Ленинградская областьВысоцк, Ленинградская областьСветогорск, Ленинградская областьСертолово, Ленинградская областьВсеволожск, Ленинградская областьВолхов, Ленинградская областьНовая Ладога, Ленинградская областьСясьстрой, Ленинградская областьБокситогорск, Ленинградская областьПикалево, Ленинградская областьВолосово, Ленинградская областьЛипецкая областьЛипецк, Липецкая областьЕлец, Липецкая областьУсмань, Липецкая областьЧаплыгин, Липецкая областьЛебедянь, Липецкая областьЗадонск, Липецкая областьДанков, Липецкая областьГрязи, Липецкая областьМагаданская областьМагадан, Магаданская областьСусуман, Магаданская областьМосковская областьДомодедово, Московская областьЖелезнодорожный, Московская областьБронницы, Московская областьЖуковский, Московская областьДубна, Московская областьКоролев, Московская областьИвантеевка, Московская областьЗвенигород, Московская областьКлимовск, Московская областьРеутов, Московская областьЛобня, Московская областьЛыткарино, Московская областьПротвино, Московская областьПущино, Московская областьФрязино, Московская областьЭлектросталь, Московская областьРошаль, Московская областьОрехово-Зуево, Московская областьЮбилейный, Московская областьДзержинский, Московская областьКоломна, Московская областьПодольск, Московская областьДолгопрудный, Московская областьХимки, Московская областьСерпухов, Московская областьБалашиха, Московская областьЭлектрогорск, Московская областьКотельники, Московская областьЛосино-Петровский, Московская областьЩелково, Московская областьШатура, Московская областьЧехов, Московская областьТалдом, Московская областьСтупино, Московская областьСолнечногорск, Московская областьКраснозаводск, Московская областьСергиев Посад, Московская областьХотьково, Московская областьПересвет, Московская областьРуза, Московская областьРаменское, Московская областьПушкино, Московская областьПавловский Посад, Московская областьОзеры, Московская областьДрезна, Московская областьЛикино-Дулево, Московская областьКуровское, Московская областьКубинка, Московская областьГолицыно, Московская областьОдинцово, Московская областьНогинск, Московская областьЧерноголовка, Московская областьСтарая Купавна, Московская областьЭлектроугли, Московская областьНаро-Фоминск, Московская областьВерея, Московская областьАпрелевка, Московская областьМытищи, Московская областьМожайск, Московская областьЛюберцы, Московская областьЛуховицы, Московская областьВидное, Московская областьКрасногорск, Московская областьКлин, Московская областьВысоковск, Московская областьКашира, Московская областьОжерелье, Московская областьДедовск, Московская областьИстра, Московская областьЗарайск, Московская областьЕгорьевск, Московская областьЯхрома, Московская областьДмитров, Московская областьВоскресенск, Московская областьВолоколамск, Московская областьЗеленоград, МоскваЩербинка, МоскваМосковский, МоскваМурманская областьМурманск, Мурманская областьАпатиты, Мурманская областьОленегорск, Мурманская областьЗаозерск, Мурманская областьОстровной, Мурманская областьПолярные Зори, Мурманская областьКандалакша, Мурманская областьМончегорск, Мурманская областьСевероморск, Мурманская областьГаджиево, Мурманская областьПолярный, Мурманская областьСнежногорск, Мурманская областьЗаполярный, Мурманская областьКовдор, Мурманская областьКола, Мурманская областьНенецкий автономный округНарьян-Мар, Ненецкий автономный округНижегородская областьНижний Новгород, Нижегородская областьДзержинск, Нижегородская областьБор, Нижегородская областьСаров, Нижегородская областьАрзамас, Нижегородская областьСеменов, Нижегородская областьВыкса, Нижегородская областьПервомайск, Нижегородская областьШахунья, Нижегородская областьЧкаловск, Нижегородская областьУрень, Нижегородская областьСергач, Нижегородская областьПеревоз, Нижегородская областьНавашино, Нижегородская областьПавлово, Нижегородская областьВорсма, Нижегородская областьГорбатов, Нижегородская областьЛысково, Нижегородская областьКулебаки, Нижегородская областьЛукоянов, Нижегородская областьКстово, Нижегородская областьКнягинино, Нижегородская областьГородец, Нижегородская областьЗаволжье, Нижегородская областьВолодарск, Нижегородская областьВетлуга, Нижегородская областьБогородск, Нижегородская областьБалахна, Нижегородская областьНовгородская областьВеликий Новгород, Новгородская областьХолм, Новгородская областьЧудово, Новгородская областьСтарая Русса, Новгородская областьСольцы, Новгородская областьПестово, Новгородская областьОкуловка, Новгородская областьМалая Вишера, Новгородская областьВалдай, Новгородская областьБоровичи, Новгородская областьНовосибирская областьНовосибирск, Новосибирская областьОбь, Новосибирская областьБарабинск, Новосибирская областьБердск, Новосибирская областьКуйбышев, Новосибирская областьИскитим, Новосибирская областьТатарск, Новосибирская областьЧулым, Новосибирская областьЧерепаново, Новосибирская областьТогучин, Новосибирская областьКупино, Новосибирская областьКаргат, Новосибирская областьКарасук, Новосибирская областьБолотное, Новосибирская областьОмская областьОмск, Омская областьТюкалинск, Омская областьТара, Омская областьНазываевск, Омская областьКалачинск, Омская областьИсилькуль, Омская областьОренбургская областьОренбург, Оренбургская областьНовотроицк, Оренбургская областьМедногорск, Оренбургская областьБузулук, Оренбургская областьБугуруслан, Оренбургская областьОрск, Оренбургская областьСорочинск, Оренбургская областьКувандык, Оренбургская областьГай, Оренбургская областьАбдулино, Оренбургская областьСоль-Илецк, Оренбургская областьЯсный, Оренбургская областьОрловская областьМценск, Орловская областьЛивны, Орловская областьНовосиль, Орловская областьМалоархангельск, Орловская областьДмитровск, Орловская областьБолхов, Орловская областьПензенская областьПенза, Пензенская областьСердобск, Пензенская областьНикольск, Пензенская областьНижний Ломов, Пензенская областьКаменка, Пензенская областьСурск, Пензенская областьГородище, Пензенская областьБелинский, Пензенская областьКузнецк, Пензенская областьСпасск, Пензенская областьПермский крайПермь, Пермский крайБерезники, Пермский крайГремячинск, Пермский крайАлександровск, Пермский крайГубаха, Пермский крайДобрянка, Пермский крайКизел, Пермский крайЛысьва, Пермский крайКунгур, Пермский крайСоликамск, Пермский крайЧайковский, Пермский крайЧусовой, Пермский крайКудымкар, Пермский крайКраснокамск, Пермский крайЧернушка, Пермский крайЧердынь, Пермский крайУсолье, Пермский крайОчер, Пермский крайОханск, Пермский крайОса, Пермский крайНытва, Пермский крайКрасновишерск, Пермский крайГорнозаводск, Пермский крайЧермоз, Пермский крайВерещагино, Пермский крайПриморский крайВладивосток, Приморский крайАрсеньев, Приморский крайАртем, Приморский крайНаходка, Приморский крайДальнегорск, Приморский крайСпасск-Дальний, Приморский крайДальнереченск, Приморский крайПартизанск, Приморский крайБольшой Камень, Приморский крайУссурийск, Приморский крайЛесозаводск, Приморский крайПсковская областьПсков, Псковская областьВеликие Луки, Псковская областьСебеж, Псковская областьПыталово, Псковская областьПустошка, Псковская областьПорхов, Псковская областьПечоры, Псковская областьОпочка, Псковская областьОстров, Псковская областьНоворжев, Псковская областьНовосокольники, Псковская областьНевель, Псковская областьДно, Псковская областьГдов, Псковская областьРеспублика АдыгеяМайкоп, Республика АдыгеяАдыгейск, Республика АдыгеяРеспублика АлтайГорно-Алтайск, Республика АлтайРеспублика БашкортостанУфа, Республика БашкортостанАгидель, Республика БашкортостанОктябрьский, Республика БашкортостанНефтекамск, Республика БашкортостанСибай, Республика БашкортостанКумертау, Республика БашкортостанСалават, Республика БашкортостанМежгорье, Республика БашкортостанСтерлитамак, Республика БашкортостанДюртюли, Республика БашкортостанДавлеканово, Республика БашкортостанЯнаул, Республика БашкортостанУчалы, Республика БашкортостанТуймазы, Республика БашкортостанМелеуз, Республика БашкортостанИшимбай, Республика БашкортостанБирск, Республика БашкортостанБелорецк, Республика БашкортостанБелебей, Республика БашкортостанБаймак, Республика БашкортостанРеспублика БурятияУлан-Удэ, Республика БурятияСеверобайкальск, Республика БурятияГусиноозерск, Республика БурятияКяхта, Республика БурятияБабушкин, Республика БурятияЗакаменск, Республика БурятияРеспублика ДагестанДербент, Республика ДагестанКизилюрт, Республика ДагестанДагестанские Огни, Республика ДагестанИзбербаш, Республика ДагестанЮжно-Сухокумск, Республика ДагестанКизляр, Республика ДагестанКаспийск, Республика ДагестанБуйнакск, Республика ДагестанХасавюрт, Республика ДагестанМахачкала, Республика ДагестанРеспублика ХакасияСаяногорск, Республика ХакасияАбаза, Республика ХакасияСорск, Республика ХакасияЧерногорск, Республика ХакасияАбакан, Республика ХакасияРеспублика ИнгушетияМагас, Республика ИнгушетияНазрань, Республика ИнгушетияКарабулак, Республика ИнгушетияМалгобек, Республика ИнгушетияРеспублика КалмыкияЭлиста, Республика КалмыкияЛагань, Республика КалмыкияГородовиковск, Республика КалмыкияРеспублика КарелияКостомукша, Республика КарелияПетрозаводск, Республика КарелияСортавала, Республика КарелияСегежа, Республика КарелияСуоярви, Республика КарелияПиткяранта, Республика КарелияПудож, Республика КарелияОлонец, Республика КарелияМедвежьегорск, Республика КарелияБеломорск, Республика КарелияЛахденпохья, Республика КарелияКондопога, Республика КарелияКемь, Республика КарелияРеспублика КомиСыктывкар, Республика КомиВоркута, Республика КомиВуктыл, Республика КомиСосногорск, Республика КомиПечора, Республика КомиУсинск, Республика КомиИнта, Республика КомиУхта, Республика КомиМикунь, Республика КомиЕмва, Республика КомиРеспублика Марий ЭлЙошкар-Ола, Республика Марий ЭлКозьмодемьянск, Республика Марий ЭлВолжск, Республика Марий ЭлЗвенигово, Республика Марий ЭлРеспублика МордовияСаранск, Республика МордовияКовылкино, Республика МордовияРузаевка, Республика МордовияТемников, Республика МордовияИнсар, Республика МордовияАрдатов, Республика МордовияРеспублика Саха (Якутия)Якутск, Республика Саха (Якутия)Нерюнгри, Республика Саха (Якутия)Покровск, Республика Саха (Якутия)Олекминск, Республика Саха (Якутия)Среднеколымск, Республика Саха (Якутия)Нюрба, Республика Саха (Якутия)Мирный, Республика Саха (Якутия)Удачный, Республика Саха (Якутия)Ленск, Республика Саха (Якутия)Вилюйск, Республика Саха (Якутия)Верхоянск, Республика Саха (Якутия)Алдан, Республика Саха (Якутия)Томмот, Республика Саха (Якутия)Республика Северная Осетия-АланияВладикавказ, Республика Северная Осетия-АланияБеслан, Республика Северная Осетия-АланияАрдон, Республика Северная Осетия-АланияМоздок, Республика Северная Осетия-АланияДигора, Республика Северная Осетия-АланияАлагир, Республика Северная Осетия-АланияРеспублика ТатарстанКазань, Республика ТатарстанНабережные Челны, Республика ТатарстанЧистополь, Республика ТатарстанТетюши, Республика ТатарстанБолгар, Республика ТатарстанНурлат, Республика ТатарстанНижнекамск, Республика ТатарстанМензелинск, Республика ТатарстанМенделеевск, Республика ТатарстанМамадыш, Республика ТатарстанЛениногорск, Республика ТатарстанЛаишево, Республика ТатарстанЗаинск, Республика ТатарстанЗеленодольск, Республика ТатарстанЕлабуга, Республика ТатарстанБуинск, Республика ТатарстанБугульма, Республика ТатарстанБавлы, Республика ТатарстанАрск, Республика ТатарстанАльметьевск, Республика ТатарстанАзнакаево, Республика ТатарстанАгрыз, Республика ТатарстанРеспублика ТываАк-Довурак, Республика ТываКызыл, Республика ТываШагонар, Республика ТываТуран, Республика ТываЧадан, Республика ТываРостовская областьРостов-на-Дону, Ростовская областьВолгодонск, Ростовская областьБатайск, Ростовская областьГуково, Ростовская областьЗверево, Ростовская областьКаменск-Шахтинский, Ростовская областьДонецк, Ростовская областьНовочеркасск, Ростовская областьНовошахтинск, Ростовская областьШахты, Ростовская областьТаганрог, Ростовская областьАзов, Ростовская областьЦимлянск, Ростовская областьСемикаракорск, Ростовская областьСальск, Ростовская областьПролетарск, Ростовская областьМорозовск, Ростовская областьМиллерово, Ростовская областьКонстантиновск, Ростовская областьКрасный Сулин, Ростовская областьЗерноград, Ростовская областьБелая Калитва, Ростовская областьАксай, Ростовская областьРязанская областьРязань, Рязанская областьСасово, Рязанская областьСкопин, Рязанская областьКасимов, Рязанская областьШацк, Рязанская областьСпасск-Рязанский, Рязанская областьРяжск, Рязанская областьРыбное, Рязанская областьНовомичуринск, Рязанская областьМихайлов, Рязанская областьСпас-Клепики, Рязанская областьКораблино, Рязанская областьСахалинская областьЮжно-Сахалинск, Сахалинская областьАлександровск-Сахалинский, Сахалинская областьУглегорск, Сахалинская областьШахтерск, Сахалинская областьТомари, Сахалинская областьХолмск, Сахалинская областьОха, Сахалинская областьНевельск, Сахалинская областьПоронайск, Сахалинская областьСеверо-Курильск, Сахалинская областьДолинск, Сахалинская областьМакаров, Сахалинская областьАнива, Сахалинская областьКурильск, Сахалинская областьКорсаков, Сахалинская областьСамарская областьСамара, Самарская областьЖигулевск, Самарская областьТольятти, Самарская областьЧапаевск, Самарская областьНовокуйбышевск, Самарская областьОктябрьск, Самарская областьОтрадный, Самарская областьПохвистнево, Самарская областьСызрань, Самарская областьКинель, Самарская областьНефтегорск, Самарская областьКронштадт, Санкт-ПетербургКрасное Село, Санкт-ПетербургКолпино, Санкт-ПетербургСестрорецк, Санкт-ПетербургПушкин, Санкт-ПетербургПавловск, Санкт-ПетербургПетергоф, Санкт-ПетербургЛомоносов, Санкт-ПетербургСаратовская областьСаратов, Саратовская областьБалаково, Саратовская областьШиханы, Саратовская областьАткарск, Саратовская областьПетровск, Саратовская областьКрасноармейск, Саратовская областьРтищево, Саратовская областьБалашов, Саратовская областьХвалынск, Саратовская областьМаркс, Саратовская областьПугачев, Саратовская областьЭнгельс, Саратовская областьНовоузенск, Саратовская областьКрасный Кут, Саратовская областьКалининск, Саратовская областьЕршов, Саратовская областьАркадак, Саратовская областьВольск, Саратовская областьСмоленская областьДесногорск, Смоленская областьСмоленск, Смоленская областьЯрцево, Смоленская областьСафоново, Смоленская областьСычевка, Смоленская областьРославль, Смоленская областьРудня, Смоленская областьПочинок, Смоленская областьЕльня, Смоленская областьДуховщина, Смоленская областьДорогобуж, Смоленская областьДемидов, Смоленская областьГагарин, Смоленская областьВелиж, Смоленская областьВязьма, Смоленская областьСтавропольский крайСтаврополь, Ставропольский крайЕссентуки, Ставропольский крайКисловодск, Ставропольский крайЖелезноводск, Ставропольский крайНевинномысск, Ставропольский крайПятигорск, Ставропольский крайЛермонтов, Ставропольский крайГеоргиевск, Ставропольский крайЗеленокумск, Ставропольский крайСветлоград, Ставропольский крайНовоалександровск, Ставропольский крайНефтекумск, Ставропольский крайМинеральные Воды, Ставропольский крайНовопавловск, Ставропольский крайИзобильный, Ставропольский крайИпатово, Ставропольский крайБуденновск, Ставропольский крайБлагодарный, Ставропольский крайСвердловская областьЕкатеринбург, Свердловская областьБерезовский, Свердловская областьАсбест, Свердловская областьВерхняя Пышма, Свердловская областьКарпинск, Свердловская областьЗаречный, Свердловская областьИвдель, Свердловская областьКраснотурьинск, Свердловская областьКировград, Свердловская областьКачканар, Свердловская областьКрасноуральск, Свердловская областьЛесной, Свердловская областьКушва, Свердловская областьНовоуральск, Свердловская областьНижняя Тура, Свердловская областьПервоуральск, Свердловская областьСевероуральск, Свердловская областьПолевской, Свердловская областьРевда, Свердловская областьНижний Тагил, Свердловская областьКаменск-Уральский, Свердловская областьИрбит, Свердловская областьКрасноуфимск, Свердловская областьАлапаевск, Свердловская областьСеров, Свердловская областьКамышлов, Свердловская областьНижняя Салда, Свердловская областьВолчанск, Свердловская областьСреднеуральск, Свердловская областьВерхний Тагил, Свердловская областьДегтярск, Свердловская областьТавда, Свердловская областьВерхняя Тура, Свердловская областьТуринск, Свердловская областьТалица, Свердловская областьАрамиль, Свердловская областьСысерть, Свердловская областьСухой Лог, Свердловская областьРеж, Свердловская областьНовая Ляля, Свердловская областьНижние Серги, Свердловская областьМихайловск, Свердловская областьНевьянск, Свердловская областьВерхотурье, Свердловская областьВерхняя Салда, Свердловская областьБогданович, Свердловская областьАртемовский, Свердловская областьТамбовская областьКотовск, Тамбовская областьМоршанск, Тамбовская областьТамбов, Тамбовская областьКирсанов, Тамбовская областьМичуринск, Тамбовская областьУварово, Тамбовская областьРассказово, Тамбовская областьЖердевка, Тамбовская областьТомская областьТомск, Томская областьКедровый, Томская областьСеверск, Томская областьСтрежевой, Томская областьКолпашево, Томская областьАсино, Томская областьТульская областьТула, Тульская областьДонской, Тульская областьЯсногорск, Тульская областьЩекино, Тульская областьУзловая, Тульская областьСуворов, Тульская областьЧекалин, Тульская областьПлавск, Тульская областьНовомосковск, Тульская областьКимовск, Тульская областьЛипки, Тульская областьБолохово, Тульская областьКиреевск, Тульская областьЕфремов, Тульская областьВенев, Тульская областьБогородицк, Тульская областьБелев, Тульская областьАлексин, Тульская областьТверская областьТверь, Тверская областьНелидово, Тверская областьТоржок, Тверская областьКимры, Тверская областьРжев, Тверская областьВышний Волочек, Тверская областьУдомля, Тверская областьТоропец, Тверская областьСтарица, Тверская областьОсташков, Тверская областьЛихославль, Тверская областьКувшиново, Тверская областьКрасный Холм, Тверская областьКонаково, Тверская областьКашин, Тверская областьКалязин, Тверская областьЗубцов, Тверская областьЗападная Двина, Тверская областьВесьегонск, Тверская областьБологое, Тверская областьБелый, Тверская областьБежецк, Тверская областьАндреаполь, Тверская областьТюменская областьТюмень, Тюменская областьТобольск, Тюменская областьЯлуторовск, Тюменская областьИшим, Тюменская областьЗаводоуковск, Тюменская областьУдмуртская РеспубликаИжевск, Удмуртская РеспубликаСарапул, Удмуртская РеспубликаВоткинск, Удмуртская РеспубликаГлазов, Удмуртская РеспубликаМожга, Удмуртская РеспубликаКамбарка, Удмуртская РеспубликаУльяновская областьУльяновск, Ульяновская областьДимитровград, Ульяновская областьНовоульяновск, Ульяновская областьБарыш, Ульяновская областьСенгилей, Ульяновская областьИнза, Ульяновская областьВладимирская областьВладимир, Владимирская областьГусь-Хрустальный, Владимирская областьКовров, Владимирская областьРадужный, Владимирская областьМуром, Владимирская областьЮрьев-Польский, Владимирская областьСуздаль, Владимирская областьСудогда, Владимирская областьСобинка, Владимирская областьЛакинск, Владимирская областьПокров, Владимирская областьПетушки, Владимирская областьКостерево, Владимирская областьМеленки, Владимирская областьКольчугино, Владимирская областьКиржач, Владимирская областьКурлово, Владимирская областьКамешково, Владимирская областьГороховец, Владимирская областьВязники, Владимирская областьАлександров, Владимирская областьСтрунино, Владимирская областьКарабаново, Владимирская областьВолгоградская областьВолгоград, Волгоградская областьВолжский, Волгоградская областьКамышин, Волгоградская областьМихайловка, Волгоградская областьУрюпинск, Волгоградская областьФролово, Волгоградская областьСуровикино, Волгоградская областьКраснослободск, Волгоградская областьСерафимович, Волгоградская областьПалласовка, Волгоградская областьНовоаннинский, Волгоградская областьНиколаевск, Волгоградская областьЛенинск, Волгоградская областьКотово, Волгоградская областьКотельниково, Волгоградская областьПетров Вал, Волгоградская областьКалач-на-Дону, Волгоградская областьЖирновск, Волгоградская областьДубовка, Волгоградская областьВологодская областьЧереповец, Вологодская областьВологда, Вологодская областьХаровск, Вологодская областьУстюжна, Вологодская областьТотьма, Вологодская областьКадников, Вологодская областьСокол, Вологодская областьКириллов, Вологодская областьВытегра, Вологодская областьГрязовец, Вологодская областьВеликий Устюг, Вологодская областьКрасавино, Вологодская областьБабаево, Вологодская областьБелозерск, Вологодская областьВоронежская областьВоронеж, Воронежская областьНововоронеж, Воронежская областьЭртиль, Воронежская областьСемилуки, Воронежская областьРоссошь, Воронежская областьПоворино, Воронежская областьНовохоперск, Воронежская областьОстрогожск, Воронежская областьЛиски, Воронежская областьКалач, Воронежская областьБутурлиновка, Воронежская областьБорисоглебск, Воронежская областьБогучар, Воронежская областьБобров, Воронежская областьЯмало-Ненецкий автономный округЛабытнанги, Ямало-Ненецкий автономный округСалехард, Ямало-Ненецкий автономный округГубкинский, Ямало-Ненецкий автономный округНадым, Ямало-Ненецкий автономный округМуравленко, Ямало-Ненецкий автономный округНовый Уренгой, Ямало-Ненецкий автономный округНоябрьск, Ямало-Ненецкий автономный округТарко-Сале, Ямало-Ненецкий автономный округЯрославская областьЯрославль, Ярославская областьПереславль-Залесский, Ярославская областьУглич, Ярославская областьТутаев, Ярославская областьРыбинск, Ярославская областьПошехонье, Ярославская областьРостов, Ярославская областьМышкин, Ярославская областьЛюбим, Ярославская областьДанилов, Ярославская областьГаврилов-Ям, Ярославская областьЗабайкальский крайЧита, Забайкальский крайШилка, Забайкальский крайХилок, Забайкальский крайСретенск, Забайкальский крайПетровск-Забайкальский, Забайкальский крайНерчинск, Забайкальский крайМогоча, Забайкальский крайКраснокаменск, Забайкальский крайБорзя, Забайкальский крайБалей, Забайкальский край

medaboutme.ru

Как устроен градусник? | Красота и здоровье

Для измерения температуры используют термометры, жидкостные типы которых в обиходе называются градусник, хотя градус это не единственная единица измерения нагрева тел или сред (есть еще Кельвин и Фаренгейт). Хотя такой прибор довольно распространен, не все знают принцип его работы. На примере медицинского ртутного термометра приведенного на рисунке снизу, расскажем, как устроен градусник и опишем его работу.

Термометр состоит из следующих деталей:

Колба с жидкостью (поз.1).

С колбой соединяется герметически запаянная прозрачная (чаще всего стеклянная ) трубка (поз. 3), из которой удален воздух.

Жидкость, которой заполнена колба, также частично находится и в трубке (поз. 2).

Корпус из прозрачного материала (поз. 6) предназначенный для сборки всех деталей термометра в единое и их защиты. В случае медицинского градусника он тоже выполнен из стекла. Причем, колба может быть единым целым с корпусом, но между ней и окружающей средой не бывает пространства, заполненного воздухом, которое снижает точность прибора из-за теплоизоляционных свойств. К герметичности корпуса требований не предъявляется.

Шкала термометра (поз. 4) выполняется из бумаги, пластика либо керамики. На ней наносятся деления и цифры (поз. 5), по которым считываются показания. Шкала крепится к трубке, а ее положение выставляется при тарировке или поверке термометра.

Как устроен градусник?

Объясняется то, как устроен градусник, на законе теплового расширения тел и жидкостей. В колбе находится жидкость с большим коэффициентом температурного расширения. В данном случае это ртуть, но чаще используют не опасные для здоровья спирты или подобные им вещества, глицерин в которые дополнительно вводят краситель. Нагреваясь в колбе, жидкость устремляется вверх по трубке термометра. Увеличение ее объема не сдерживает атмосферное давление и сопротивление сжимаемого воздуха, так как он откачан из трубки, а сама она герметична. Объем пространства внутри трубки (поз. 3) значительно меньше, чем объем жидкости в колбе (поз. 1) то ее столб перемещается на значительное расстояние.

По высоте столба жидкости считываются показания на шкале (поз. 5). При уменьшении температуры нагрева колбы, процесс проходит в обратном порядке, и высота столба жидкости также становится меньше. Кстати то, как устроен градусник, изучается в школьном курсе физики.

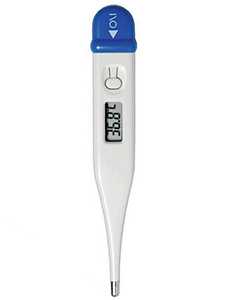

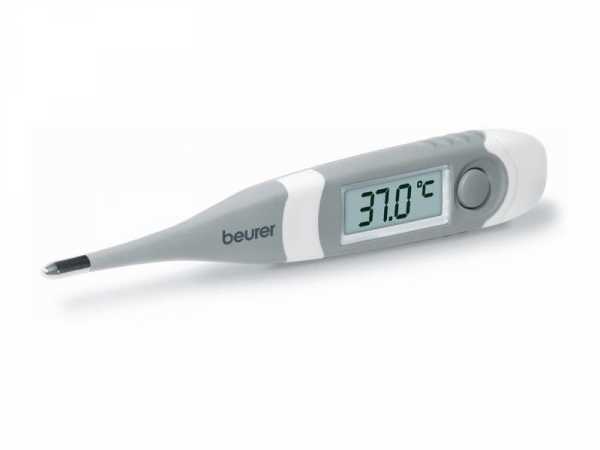

Цифровой градусник: современно и безопасно

Стоит также отметить, что существуют и другие типы градусников, которые пользуются большим успехом. В них используются принципы изменения электрического сопротивления материалов, либо формы биметаллических пластин от температуры. Такие приборы состоят из датчиков, электрических или механических преобразователей их сигнала и устройств индикации.

Напишите, пожалуйста, в комментариях понравилась вам статья или нет?



Хотите узнать что-нибудь ещё?

otvetikus.ru

Виды промышленных термометров

Термометр – это высокоточное устройство, которое предназначается для измерения текущей температуры. В промышленности, термометром измеряют температуру жидкостей, газов, твердых и сыпучих продуктов, расплавов и.т.д. Термометры особенно часто применяют на производствах, где важно знать температуру сырья для правильного протекания технологических процессов, или в качестве одного из средств контроля готовой продукции. Это предприятия химической, металлургической, строительной, сельскохозяйственной отраслей, а также сфера производства продуктов питания.





В быту, термометры могут быть использованы в различных целях. Например, существуют уличные термометры для деревянных и пластиковых окон, комнатные термометры, термометры для бань и саун. Приобрести термометры можно для воды, чая, и даже для пива и вина. Существуют термометры для аквариума, специальные термометры для почвы, и инкубаторов. В продаже имеются также термометры для морозильных камер, холодильников и погребов и подвалов.
Установить термометр, как правило, технологически не сложно. Однако, не стоит забывать, что только выполненная по всем правилам установка термометра гарантирует надёжность и долговечность его работы. Следует также учитывать, что термометр — прибор инерционный, т.е. время установления его показаний составляет около 10 — 20 минут, в зависимости от требуемой точности. Поэтому не ожидайте, что термометр изменит свои показания в тот же момент, как только он будет вынут из упаковки или установлен.
По конструктивным особенностям выделяют следующие виды термометров:

ЖИДКОСТНЫЙ ТЕРМОМЕТР

Жидкостный термометр — это, тот самый стеклянный термометр, который можно увидеть практически повсеместно. Жидкостные термометры могут быть как бытовыми, так и техническими (например, термометр ттж — термометр технический жидкостный). Жидкостный термометр работает по самой простой схеме — при изменении температуры, объем жидкости внутри термометра изменяется и при увеличении температуры – жидкость расширяется и ползет вверх, а при уменьшении — наоборот. Обычно в жидкостных термометрах применяется либо спирт, либо ртуть.

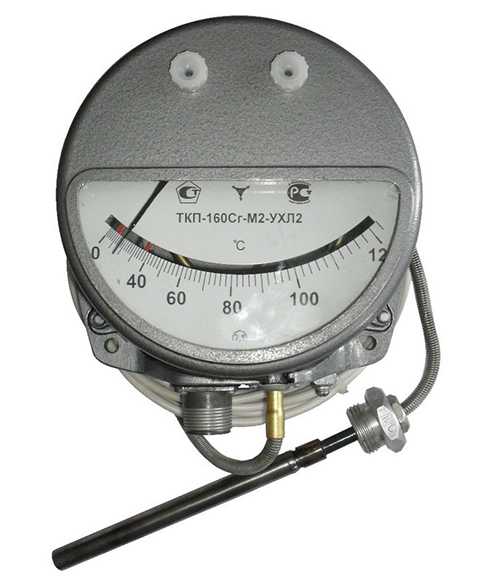

МАНОМЕТРИЧЕСКИЙ ТЕРМОМЕТР

Манометрические термометры предназначены для дистанционного измерения и регистрации температуры газов, паров и жидкостей. В некоторых случаях манометрические термометры изготавливаются со специальными устройствами, преобразующими сигнал в электрический и позволяющими производить регулирование температуры.

В основу действия манометрических термометров положена зависимость давления рабочего вещества в замкнутом объеме от температуры. В зависимости от состояния рабочего вещества различают газовые, жидкостные и конденсационные термометры.

Конструктивно они представляют собой герметичную систему, состоящую из баллона, соединённого капилляром с манометром. Термобаллон погружается в объект измерения и при изменении температуры рабочего вещества происходит изменение давления в замкнутой системе, которое через капиллярную трубку передается на манометр. В зависимости от назначения манометрические термометры бывают самопишущими, показывающими, бесшкальными со встроенными преобразователями для дистанционной передачи измерений.

Достоинство данных термометров является возможность их применения на взрывоопасных объектах. К недостаткам относится невысокий класс точности измерения температуры (1,5, 2,5), необходимость частой периодической поверки, сложность ремонта, большие размеры термобаллона.

Термометрическим веществом для газовых манометрических термометров служит азот или гелий. Особенностью таких термометров является достаточно большой размер термобаллона и, как следствие, значительная инерционность измерений. Диапазон измерения температур составляет от -50 до +600°С, шкалы термометров равномерны.

Для жидкостных манометрических термометров термоэлектрическим веществом является ртуть, толуол, пропиловый спирт и т.д. Благодаря большой теплопроводности жидкости, такие термометры менее инерционны по сравнению с газовыми, но при сильных колебаниях температур окружающей среды погрешность приборов выше, вследствие чего при значительной длине капилляра для жидкостных манометрических термометров применяют компенсационные устройства. Диапазон измерения температур (при ртутном заполнении) составляет от -30 до +600°С, шкалы термометров равномерны. В конденсационных манометрических термометрах применяются легкокипящие жидкости пропан, этиловый эфир, ацетон и т.д. Заполнение термобаллона происходит на 70%, оставшуюся часть занимает пар термоэлектрического вещества.

Принцип работы конденсационных термометров основан на зависимости давления насыщенного пара низкокипящей жидкости от температуры, что исключает влияние изменения температуры окружающей среды на показания термометров. Термобалоны данных термометров достаточно малы, как следствие, эти термометры наименее инерционны из всех манометрических термометров. Также конденсационные манометрические термометры обладают высокой чувствительностью, связи с нелинейной зависимостью давления насыщенного пара от температуры. Диапазон измерения температур составляет от -50 до +350°С, шкалы термометров не равномерны.

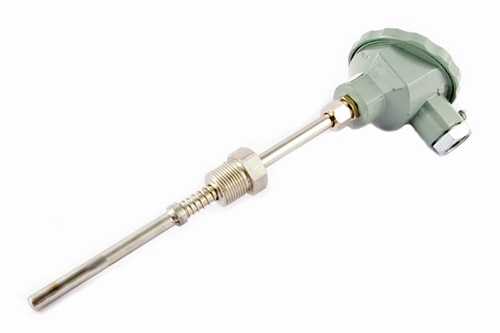

ТЕРМОМЕТР СОПРОТИВЛЕНИЯ

Термометр сопротивления работает благодаря известному свойству тел изменять электрическое сопротивление при изменении температуры. Причем, в металлических термометрах сопротивление при увеличении температуры возрастает практически линейно. В полупроводниковых термометрах сопротивление наоборот, уменьшается.

Металлические термометры сопротивления изготавливаются из помещенной в электроизоляционный корпус тонкой медной или платиновой проволоки.

Принцип действия термоэлектрических термометров основывается на свойстве двух разнородных проводников создавать термоэлектродвижущую силу при нагревании места их соединения — спая. В этом случае, проводники называют термоэлектродами, а всю конструкцию — термопарой. При этом, величина термоэлектродвижущей силы термопары зависит от материала, из которого сделаны термоэлектроды, и разности температур горячего спая и холодных спаев. Поэтому, при измерении температуры горячего спая температуру холодных спаев или стабилизируют или вводят поправку на ее изменение.

ЭЛЕКТРОННЫЙ ТЕРМОМЕТР

Такие приборы позволяют измерять температуру дистанционно — на расстоянии в несколько сотен метров. При этом, в контролируемом помещении располагается только совсем небольшой термочувствительный датчик, а другом помещении – индикатор.

ЭЛЕКТРОКОНТАКТНЫЕ ТЕРМОМЕТРЫ

предназначаются для сигнализации о заданной температуре, и при её достижении — для включения или выключения соответствующего оборудования. Электроконтактные термометры применяются в системах поддержания постоянной температуры от -35 до +300°С в различных лабораторных, промышленных, энергетических и других установках.

Электроконтактные термометры изготавливаются на заказ, по техническим условиям предприятия. Такие термометры конструктивно делятся на 2 вида:

— Термометры с переменной, устанавливаемой вручную, температурой контактирования,

— Термометры с постоянной или заданной температурой контактирования. Это, так называемые термоконтакторы.

ТЕРМОМЕТРЫ ЦИФРОВЫЕ

Цифровые термометры —  это высокоточные, высокоскоростные современные приборы. Основой цифрового термометра служит аналого-цифровой преобразователь, который работает по принципу модуляции. Параметры цифрового термометра полностью зависят от установленных датчиков.

КОНДЕНСАЦИОННЫЕ ТЕРМОМЕТРЫ

Конденсационные термометры работают, используя зависимость упругости насыщенных паров низкокипящей жидкости от температуры. Эти приборы обладают более высокой чувствительностью, чем другие, обычные термометры. Однако, поскольку зависимость упругости паров для используемых жидкостей, таких как, этиловый эфир, хлористый метил, хлористый этил, ацетон, являются нелинейными, то, как следствие, шкалы термометров нанесены неравномерно.

ГАЗОВЫЙ ТЕРМОМЕТР

Газовый термометр действует по принципу зависимости между температурой и давлением термометрического вещества, лишенного возможности свободного расширения при нагревании в замкнутом пространстве.

БИМЕТАЛЛИЧЕСКИЙ ТЕРМОМЕТР

Его работа строится на различиях теплового расширения веществ, из которых изготавливаются пластины применяемых чувствительных элементов. Биметаллические термометры массово применяются на морских и речных судах, промышленности, атомных электростанциях, для измерения температуры в жидких и газообразных средах.

Биметаллический термометр составлен из двух тонких лент металла, к примеру медной и железной, при нагревании которых, их расширение происходит неодинаково. Плоские поверхности лент плотно скреплены между собой, при этом, биметаллическая система из двух лент, скручена в спираль, а один из концов такой спирали жестко закреплен. При охлаждении или нагревании спирали, ленты, изготовленные из разных металлов, сжимаются или расширяются в разной степени. Как следствие, спираль или скручивается, или раскручивается. Прикрепленный к свободному концу спирали указатель, отображает результаты измерений.

КВАРЦЕВЫЕ ТЕРМОМЕТРЫ

Кварцевые термометры работают, основываясь на температурной зависимости резонансной частоты пьезокварца. Существенным недостатком кварцевых термометров является их инерционность, которая достигает нескольких секунд, и нестабильность при работе с температурой выше 100oC.




ПОХОЖИЕ МАТЕРИАЛЫ

[/su_posts]

www.stroykat.by

красная жидкость внутри термометра , измеряющего температуру дома, опасна????

Красная жидкость — подкрашенный для наглядности спирт. В отличие от ртути, спирт имеет меньший коэффициент термического расширения, но и меньшая точность в таком случае приемлема для измерения температуры воздуха в быту. Понятное дело, что ртуть, применяемую в более точных медицинских термометрах, бессмысленно подкрашивать красным (если вообще возможно) , так что не переживайте за разбитый бытовой (не медицинский термометр) : это точно не ртуть (она серебристая и блестящая, как и все металлы в чистом виде) , а так как дешев и безопасен, что-то иное тоже в термометрах применять не станут. Керосин (тоже ничего опасного) еще применяют в жидкостных термометрах, но то в технических

Конечно опасна! это же ртуть

Если это-ртуть, то да)

это спирт. крашеный. как вы сами-то думаете?

это подкрашенный спирт.

Это подкрашенный спирт...

Нет. Ртуть - серебристого цвета.

Это спирт. Максимум опасности - если он метиловый, но и этом случае отравиться даже кошке не хватит.

Опасна, определенно. Как-то разбил его ((

Там подкрашеный спирт не опасен вообще.

Красная жидкость - это окрашенный спирт, БЕЗОПАСНО

Это спирт окрашенный. пей на здоровье))))))))))) ( шутка))

это крашеный спирт

Используется спирт, подкрашевается для того, чтобы виден был.

Ртуть не может быть красного цвета. В термометрах используют подкрашенный спирт. Безопасен на все 100%

Если вещество скатывается в шарики - ртуть (само собой опасно), если же подобного нет, то беспокоится не о чем.

раньше была ртуть -мы разбивали градусники и доставали ртуть. потом стали заливать подкрашенный спирт

Удивляют те кто пишут - ртуть))) в школе лучше надо учиться

touch.otvet.mail.ru

Термометры - конструкции, принцип работы

Температура, наряду с давлением, является самым важным параметром при эксплуатации систем отопления. Ведь именно температура является определяющим фактором работы отопительных приборов. Именно по температуре нормируются Санитарные Нормы и Правила (СНиП), по которым температура воздуха в помещении не должна быть ниже 18°С. Какое будет давление в системе – не столь важно, главное, чтобы его хватало для достижения наивысшей точки системы, а вот температуру в помещении ощущает каждый потребитель. На котельных имеются специальные температурные графики, на которых отображается зависимость температуры воды, подаваемой в систему отопления, от температуры наружного воздуха.

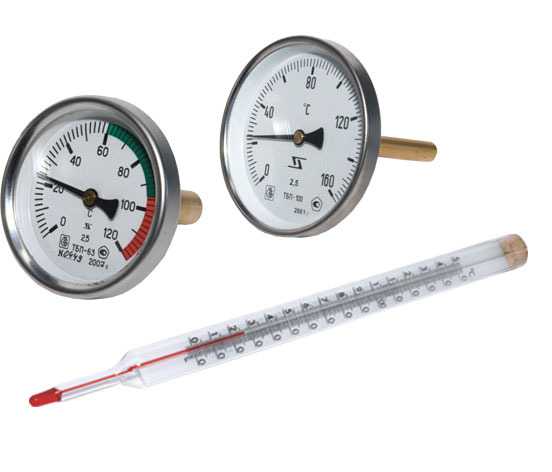

Жидкостные термометры

Именно поэтому немаловажно, наряду с давлением, контролировать также и значения температуры теплоносителя. Для этого и существуют термометры. По принципу действия их разделяют на:
термометры расширения, которые основаны на расширении жидкостей или твердых тел (металлов) при нагревании. К ним относятся жидкостные термометры, манометрические и биметаллические;
электрические, к которым относятся термоэлектрические термометры и термометры сопротивления.

Подробнее остановимся лишь на нескольких видах термометров, наиболее встречающихся в котельных и ЦТП.

Термометры жидкостные состоят из стеклянной капиллярной трубки и шкалы с делениями, которые обозначают градусы. Нижний конец трубки соединен с резервуаром, который заполнен жидкостью, верхний конец – запаян. При нагревании жидкость, как известно, расширяется, и высота столба ее в капилляре соответствует определенной температуре. По форме нижней части трубки жидкостные стеклянные термометры классифицируют на прямые и угловые. В обозначениях это указывается как тип А и тип Б.
В промышленности наиболее распространены ртутные термометры. Их применяют для измерения температур в диапазонах от -35 до + 600°С. Правильность показаний жидкостного термометра во многом зависит от правильности его установки на трубопроводе. При измерениях температур до +150°С гильзу, в которую ставится термометр, заполняют машинным маслом. Для защиты термометра на гильзу обязательно должна навертываться оправа, которая изготавливается из металла с низкой теплопроводностью.

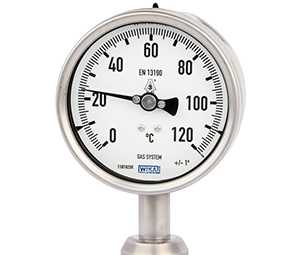

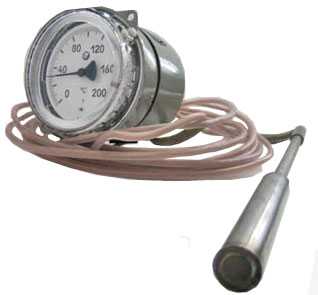

Манометрический термометр WIKA

Принцип работы манометрических термометров основан на повышении давления находящихся в замкнутой системе жидкости или газа при увеличении их температуры. В зависимости от применяемого рабочего вещества изменяются и пределы измеряемых температур. В целом, они колеблются в диапазоне от -200 до +1000°С.

Основными частями манометрического термометра являются термобаллон и гибкая капиллярная медная трубка длиной до 6 м, которая соединяет баллон с трубчатой пружиной. При нагреве жидкости происходит повышение давления, которое передается пружине. Пружина, в момент выпрямления воздействует на тягу и поворачивает стрелку показывающего манометра.

При эксплуатации манометрических термометров особое внимание нужно обращать на обеспечение сохранности капилляра, а также плотности его соединения с термобаллоном и вторичным прибором. Крепление капилляра к стенам осуществляется специальными скобами. В необходимых случаях капилляр может прокладываться в трубе или под металлическим угольником. При установке также следует помнить, что прокладку капилляра нельзя осуществлять вблизи нагретых поверхностей и приборов отопления.

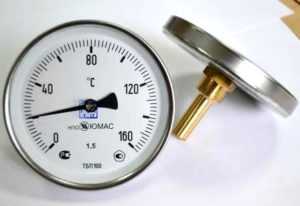

Биметаллические термометры

Работа биметаллического термометра основана на использовании в конструкции его чувствительного элемента двух металлов с различными коэффициентами линейного расширения. Металлические пластины прочно соединены между собой (чаще всего сваркой) и вместе образуют биметаллический элемент (пластину или спираль), который при нагревании расширяется и вращает соединенную с ней стрелку термометра.

В конструкцию типового биметаллического термометра входит круглый корпус, в котором имеется циферблат, кинематический механизм со стрелкой и чувствительный биметаллический элемент в защитной трубке.

Класс точности приборов составляет 2,5, диапазон измерений — от -70 до +600°С.  Погрешность при низких диапазонах составляет около 1 градуса, при более высоких пределах погрешность доходит до 10 градусов.

Достоинствами биметаллических термометров по сравнению с жидкостными является механическая прочность и нечувствительность к скачкам давления. Поэтому использование в котельных по возможности именно биметаллических термометров является более предпочтительным.

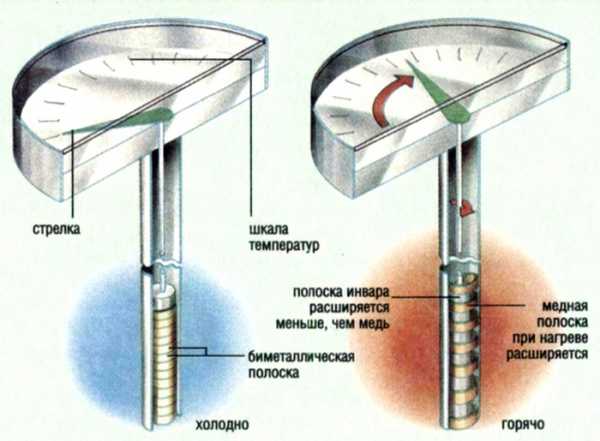

Конструкция биметаллического термометра
