Обогрев водопровода греющим кабелем

Современные системы водоснабжения частных домов не всегда организуются с учетом СНиПов. В некоторых случаях проложить трубопровод ниже глубины промерзания не представляется возможным из-за особенностей грунта, наличия естественных и искусственных препятствий и т.д. Неправильная прокладка трубопровода или несоблюдение защитных мер в таких случаях зачастую приводит к нарушению его работы, а в некоторых случаях к полному выходу из строя или отдельных участков бытового трубопровода. Для защиты от замерзания применяют утепление и обогрев водопровода электрическим греющим кабелем.

В каких случаях применяется обогрев водопровода?

Идеально спроектированная система водоснабжения, уложенная ниже глубины промерзания грунта и утепленная теплоизоляцией, не нуждается в обогреве. Согласно СНиП 2.04.02-84 трубопровод должен быть уложен ниже глубины промерзания на 0.5м.

При залегании трубопровода в грунте выше отметки 1,8-2,0 м для средней полосы России (для различных районов России глубина промерзания варьируется) водопровод нуждается в обогреве.

Даже в случае кратковременного промерзания грунта возможно образование ледяных пробок или сужения просвета трубы, что в дальнейшем может привести к разрушению трубопровода. Данная проблема особенно трудно устраняется, если замерзание произошло на участке подземного трубопровода — отсутствует возможность отогреть трубу обычными способами: при помощи горячей воды или строительного фена.

Участки водопровода, требующие обогрева

  • Водопровод, проложенный выше глубины промерзания — в некоторых случаях укладка трубопровода ниже глубины промерзания невозможна из-за наличия подземных препятствий: каменистых участков под землей, особо прочного грунта либо наличием бетонных участков.
  • Незащищенные участки водопровода в районе подвода к зданию, а также организованные на участке внешние точки: садовые колонки, внешние водопроводные краны и т.д.
  • Участки водопровода, расположенные в технологических колодцах при отсутствии их должного утепления, например, с неутепленной крышкой и т. д.

Во всех этих случаях, если участок трубопровода находится выше уровня промерзания грунта, для его безопасной эксплуатации необходимо его утепление и обогрев греющим кабелем. При этом срок службы обогреваемого водопровода гораздо больше ввиду отсутствия влияния на него разрушительных факторов.

Саморегулирующийся греющий кабель для водопровода

Для обогрева бытового водопровода применяется чаще всего саморегулирующийся греющий кабель, укладываемый на трубу под теплоизоляцию. В отличии от резистивного кабеля (кабеля постоянной мощности), саморегулирующийся обогревающий кабель способен изменять свою мощность нагрева в зависимости от внешней температуры окружающей среды или температуры водопровода, таким образом обеспечивая безопасную эксплуатацию трубопровода на любом его участке, а также значительную экономию энергии.

Подробное устройство и принцип работы саморегулирующегося нагревательного кабеля мы приводим в отдельном разделе. Остановимся на основных преимуществах.

Преимущества саморегулирующегося кабеля

  • Возможность разрезать кабель в любом месте, изготавливая секции нужной длины прямо на месте монтажа.
  • Экономичность системы – способность локального изменения мощности тепловыделения на участке обогрева.
  • Простота монтажа.
  • Кабель не боится локального перегрева даже при монтаже внахлест.
  • Не требует обязательного применения терморегуляторов и датчиков температуры в отличие от резистивного кабеля, хотя их использование с саморегулирующимся кабелем приводит к более экономичному использованию системы обогрева.

Саморегулирующийся обогревающий кабель может укладываться как на трубу (под теплоизоляцией), так и в самой трубе (применимо для труб небольшого диаметра до 40мм).

Доставляем кабель
в любую точку России!

Обогрев трубопровода снаружи

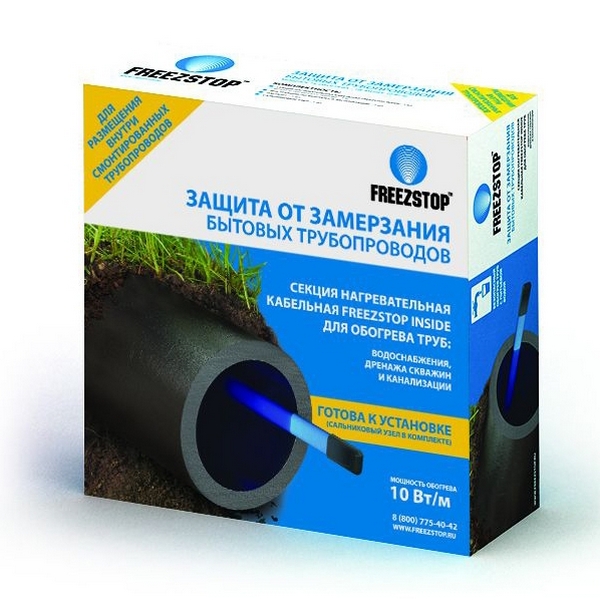

Обогрев трубопровода внутри

Саморегулирующийся кабель SAMREG 16-2

95 р.

/ м

Саморегулирующийся кабель SRL 16-2

83 р. / м

Саморегулирующийся кабель SAMREG 24-2

120 р. / м

Обычно под теплоизоляцией для трубопроводов небольшого диаметра используется кабель мощностью 16-30 Вт/м без защитного экрана (оплетки) для пластиковых трубопроводов и с защитным экраном для трубопроводов из металла. Мощность греющего кабеля зависит от диаметра трубопровода, минимальной температуры окружающей среды и толщины теплоизоляции. По этим данным выполняется теплотехнический расчет трубопровода.

Расчет мощности можно произвести по таблице, в которой указан диаметр трубопровода (мм), толщина теплоизоляции (мм) и ΔТ, °С — разница между требуемой температурой (для трубопровода это +5°С) и минимальной температурой окружающей среды.

Типовые расчеты теплопотерь с поверхности трубопровода

Рассчетные теплопотери, Qv, Вт/м (при коэффициенте теплопроводности теплоизоляции 0,05 Вт/м (м’ °С) – соответствует утеплителю типа минеральная вата.

Данная таблица применима как для обогрева снаружи, так и для обогрева внутри трубы.

Например: Трубопровод диаметром 159мм, утепленный теплоизоляцией толщиной 50мм, при минимальной температуре окружающей среды -25°С и необходимой температуре +5°С получаем разницу 30°С, по таблице данное значение мощности тепловых потерь составит 18,82 Вт/м. Мощность выбранного кабеля должна быть не меньше найденной мощности тепловых потерь.

Мощности кабеля традиционно нормируются 10/16/24/30/40 Вт/м. Таким образом, для обогрева данного в примере трубопровода подойдет кабель мощностью 24 Вт/м. Длина секции кабеля зависит от длины трубопровода и наличия дополнительных обогреваемых элементов (поворотов, тройников, запорной арматуры и т.д.).

Чаще всего бытовые трубопроводы обогреваются кабелем в одну нитку. В некоторых случаях применяется спиральная намотка кабеля на трубу либо обогрев в 2 и более ниток (характерно для трубопроводов большого диаметра).

Резистивный кабель для обогрева трубопровода

Кабель постоянной мощности (резистивный) имеет определенную мощность и не обладает способностью саморегуляции. Функцию терморегуляции выполняют датчик температуры, расположенный на поверхности трубопровода и терморегулятор, подключенный к системе обогрева. Чаще всего резистивный кабель применяется для промышленного обогрева.

Данный кабель продается только в готовых секциях определенной длины и изменять длину секции строго запрещено (кабель просто перестанет работать). Для бытового обогрева существуют также готовые секции, имеющие терморегулятор (биметаллический термостат), расположенный на конце кабельной секции. При температуре ниже +3°С он включает нагревательную секцию и выключает при достижении температуры +10°С.

Преимуществам резистивного кабеля

  • Поддержание высоких температурных характеристик обогреваемых трубопроводов и объектов.
  • Разогрев продуктов в трубопроводах и стартовый предпусковой разогрев.
  • Высокое удельное тепловыделение.
  • Постоянная мощность обогрева независимо от изменения температуры, что широко применяется для систем разогрева объектов.
  • Стабильные характеристики на протяжении всего срока эксплуатации.
  • Низкая цена.

Недостатки резистивного кабеля

  • Кабель боится локального перегрева.
  • Сложность управления системой.
  • Фиксированная длина секции создает сложности при монтаже.

Доставляем кабель
в любую точку России!

Каким образом можно отогреть замерзшую трубу, расположенную под землей?

Бывают такие ситуации, когда от замерзания водопровод уберечь не удалось, например, при резком и длительном понижении температуры окружающей среды.

В этом случае необходимо в кратчайшие сроки отогреть замерзшую трубу.

  1. При наличии греющего кабеля, установленного на трубопровод, но не включенного в сеть (например, забыли включить или неисправен терморегулятор) задача отогрева замерзшего трубопровода будет существенно облегчена.

    Для этого необходимо проверить все основные параметры и узлы системы обогрева:

    • Питание – проверить наличие напряжения питания в системе обогрева.
    • Нагревательный кабель – измерить сопротивление между нагревательными жилами в случае использования резистивного кабеля. Оно должно соответствовать паспортному значению на данную нагревательную секцию.
    • Терморегулятор (при наличии) – проверить его работоспособность.

    В случае использования саморегулирующегося кабеля рекомендуется также измерить сопротивление между токоведущими жилами. Хотя этот параметр не нормируется, но по результатам измерения можно качественно оценить работоспособность саморегулирующегося кабеля. Сопротивление между токоведущими жилами саморегулирующегося кабеля зависит от мощности кабеля, его длины и температуры поверхности кабеля. Чем больше мощность кабеля, его длина и меньше температура поверхности кабеля (например, кабель холодный), тем меньше его сопротивление. Для рабочего саморегулирующегося кабеля в холодном состоянии в зависимости от его длины и мощности сопротивление может варьироваться от 4 Ом до 1000 Ом. Если сопротивление кабеля показывает от 5-6кОм и более, то скорее всего такой кабель не рабочий и греть не будет.

    Если система обогрева успешно прошла проверку, то можно ее включить в работу. Рекомендуется также открыть кран, чтобы обеспечить движение воды во время разогрева трубопровода.

    Внимание! Процесс отогрева трубопровода в данном случае может занять некоторое время (от нескольких часов до нескольких суток в зависимости от степени замерзания трубопровода), т.к. мощность системы обогрева небольшая и предназначена лишь для защиты от замерзания.

  2. При отсутствии греющего кабеля на трубопроводе задача усложняется, а в некоторых случаях не возможна.

    При наличии замерзшего участка между технологическими колодцами или между скважиной и вводом в дом можно попробовать отогреть трубу с помощью низковольтного мощного источника питания, например, с помощью сварочного аппарата. Данный метод применим только для металлических трубопроводов. Выход современных сварочных аппаратов имеет напряжение 60-80В, что можно считать условно безопасным для человека. Клеммы сварочного аппарата подключаются между предполагаемым участком замерзания трубопровода (например, один конец в доме, другой в – технологическом колодце), и на сварочный аппарат подается питание на 20-40сек. При этом ток будет протекать по трубе, нагревая ее. Водопроводный кран при этом должен быть открыт для движения воды. При работе со сварочным аппаратом необходимо соблюдать технику безопасности.

    Для пластиковых и полипропиленовых труб данный метод разогрева не подойдет.

Проверил: Евгений Щипунов

Главный инженер ООО «СКО Альфа-проджект»

Вам также помогут статьи

WhatsApp

Подбор кабеля для системы обогрева водопровода

Спасибо, наш менеджер свяжется с вами в ближайшее время

Заполните обязательные поля

Отправляя форму, вы даете свое согласие на обработку персональных данных.

Расчеты будут отправлены на Ваш e-mail, внимательно проверьте данные при отправке.

Комментарии

Комментарии для сайта Cackle

Греющий кабель для труб в Вологде

Если требуется утеплить водопровод для защиты от промерзаний, следует выбирать греющий кабель мощностью не ниже 15–17 Вт/т на погонный метр. При этом нужно учитывать диаметр труб, толщину теплоизоляции, наружную температуру, другие факторы. Для теплого пола материал заказывается из условия не менее 150–200 Вт на 1 м2 поверхности. Чтобы узнать больше подробностей, звоните нашим менеджерам.

Разновидности греющего кабеля: наш ассортимент

В зависимости от варианта исполнения у нас можно купить греющий кабель Вологда для обогрева труб или других нужд таких типов:

  • Резистивный, одножильный. Экранированный проводник повышенного удельного сопротивления в изолирующей оболочке. Максимальный нагрев до +65 0С. Особенность такого кабеля в постоянной мощности. Поэтому он используется совместно с датчиком и терморегулятором, который включает и выключает питание в зависимости от текущей температуры трубы или пола. Подключается с обеих сторон.
  • Резистивный, двухжильный. Такой греющий кабель для водопровода или теплого пола отличается от предыдущего только двумя проводниками.
    Подключается с одной стороны.
  • Саморегулирующийся. Ключевое преимущество такого решения в способности самостоятельно регулировать теплоотдачу с учетом температуры трубопровода или среды. Это обеспечивает особый полупроводник — нагревательный элемент. Он представляет собой полимерную матрицу с повышенным коэффициентом расширения, смонтированную между жилами по всей длине. Чем прохладнее труба и сам кабель, тем она больше нагревается. По мере роста температуры трубопровода или пространства в помещении, теплоотдача матрицы снижается. При достижении заданной температуры кабеля для подогрева труб или пола нагревательный элемент самостоятельно отключается. Для его работы не требуется установка терморегулятора. Включение и выключения питания происходит автоматически с учетом, соответственно, минимальной и максимальной температуры.

Преимущества покупки у нас

Нагревающий кабель для обогрева труб водопровода представлен в каталоге интернет-магазина широким выбором сертифицированной продукции Climatiq, IQ, других популярных марок. Вы можете заказать готовые, установочные комплекты или выбрать мерный материал, соединительные элементы и наконечники отдельно.

Продажи осуществляются с полной информационно-технической поддержкой. При необходимости наши менеджеры оперативно проконсультируют, помогут выбрать оптимальный вариант для конкретных условий применения.

Как нас найти или связаться?

Греющий кабель в Вологде можно заказать с доставкой или забрать самовывозом по адресу Московское шоссе, 6 (Щеглино). В онлайн-режиме оформляйте покупки прямо на сайте в удобное время круглосуточно.

Чтобы больше узнать информации и задать вопросы, закажите звонок, напишите в чат мессенджера VK, Instagram или позвоните по +

7 (8172) 23-99-99 либо +7 (8202) 26-99-99. Электронное письмо отправляйте на адрес [email protected].

Технология длинных трубопроводов | Обеспечение потока в трубопроводе

Проблемы длинных трубопроводов

Когда жидкости внутри трубопровода становятся слишком вязкими и начинают затвердевать, работа может быть остановлена. Чтобы поддерживать постоянный поток чувствительных к температуре жидкостей по трубопроводу, важно рассмотреть решение, которое сочетает в себе надлежащую систему обогрева с предварительно изолированным трубопроводом, изолированные анкеры и опоры в дополнение к оптоволоконному распределенному датчику температуры и передовому аналитическому программному обеспечению для обеспечения реального -временные обновления производительности по эксплуатационным характеристикам конвейеров.

Обеспечение потока в трубопроводе

Обогрев длинных трубопроводов необходим для защиты труб от замерзания, контроля вязкости и поддержания температуры в перекачивающих линиях между перерабатывающими заводами, резервуарами для хранения и транспортными средствами.

Ярусный обогрев является сложной задачей, требующей больших длин электрических цепей — обычно с одной точкой электропитания — сбалансированных профилей распределения температуры, высокой мощности и устойчивости к экстремальным условиям окружающей среды, а также требований к длительному сроку службы.

Типичные области применения включают:

  • Тяжелое/парафинистое жидкое топливо, ВГО, битум, асфальт
  • Линии серы и серной кислоты
  • Фенол, щелочи и влажный и сухой хлор
  • Водоснабжение и канализация сточных вод

Надежные инженерные решения

Мы предлагаем интегрированные системы обеспечения потока в трубопроводах с использованием различных технологий нагревательных кабелей, длиной до 25 км от одного источника питания:

  • Интеллектуальные системы управления и мониторинга в сочетании с передовым аналитическим программным обеспечением одно центральное расположение
  • Волоконно-оптический датчик температуры, обеспечивающий непрерывный температурный профиль вдоль трубы
  • Оптимизированные системы изоляции с индивидуальными опорами для труб и предварительно изолированными трубопроводами
  • Экономичная инфраструктура распределения электроэнергии

Лучшее в мире программное обеспечение для мониторинга трубопроводов с критической температурой

Представляем RAYCHEM Pipeline Supervisor, лучшее в мире программное решение для мониторинга трубопроводов с критической температурой. Предоставление вам беспрецедентного доступа к тенденциям производительности конвейера и богатой полезной информации для обеспечения безопасной и эффективной работы вашего конвейера.

Учить больше

Трубопровод вакуумного газойля Maurepas

Вакуумный газонефтепровод Maurepas Американский поставщик EPC и оператор трубопровода Midstream | Речные приходы, Лос-Анджелес, США Challenge Construct and…

Прочитайте больше

Адриатический проект сжиженного природного газа

Проект сжиженного природного газа Адриатики Американская многонациональная нефтегазовая корпорация | Adriatic Sea Challenge Площадка проекта располагалась…

Прочитайте больше

Проект производства серного трубопровода Nickel Mining Company

Компания по добыче никеля Проект строительства серопровода Компания по добыче и переработке никеля | Индонезия Задача Однонаправленный серный трубопровод поддерживал.

..

Прочитайте больше

Греющие кабели

Контроль, мониторинг и обнаружение

Нагревательные компоненты и аксессуары

STS HV Трассирующая проволока с кожным эффектом

Электрическая защита от замерзания и поддержание температуры процесса для длинных трубопроводов с ограниченной доступностью электроэнергии

Прочитайте больше

Project Services

nVent TRACER — глобальный эксперт по решениям в области высококачественных систем управления электротеплом, способный предоставить услуги по инженерному проектированию, поставке и изготовлению, услуги на месте и послемонтажные услуги в любой точке мира.

Мы понимаем конкретные потребности вашего индивидуального проекта и вашего бизнеса и, в свою очередь, предоставим оптимизированную систему управления теплом, ориентированную на обеспечение безопасных, надежных и экономичных установок обогрева.

Посетите nVent TRACER

Обогрев трубопровода — Мир химической инженерии

Обогрев трубопровода

Обогрев трубопровода

Обогрев — это система, состоящая из набора путей, находящихся в физическом контакте с трубой или резервуаром. Они состоят из резистивного элемента, который нагревается, когда через него проходит электричество. В нефтяной и газовой промышленности широко используются системы электрообогрева.

Основным назначением системы электрообогрева является поддержание температуры на желаемом уровне. Потери тепла могут возникать из-за того, что температура трубы выше температуры окружающей среды. Даже если трубы снабжены изоляцией, она все равно не может удерживать все производимое тепло. Таким образом, когда температура падает ниже желаемого значения или заданного значения, на элемент подается электричество, заставляя его нагреваться и, таким образом, поднимать систему до заданной температуры.

Пар также можно использовать в качестве альтернативы электрическому нагреву, но во многих средах подача пара может быть неудобной, а также может быть экономически невыгодной.

Еще одним применением электрообогрева является предотвращение замерзания труб. Во многих холодных странах эти трубы рискуют замерзнуть из-за преобладающих экстремальных температур окружающей среды. Также электрообогрев используется для растапливания льда, имеющегося на крышах домов и других строительных конструкциях. Современные элементы электрообогрева представлены в виде кабеля. В случае предотвращения замерзания этот кабель находится в непосредственном контакте с холодной внешней средой. Кабель чувствует температуру и соответственно нагревается, растапливая окружающий его снег или лед и тем самым защищая трубу/крышу от повреждений. Это также помогает предотвратить кавитацию при перекачивании высоковязких жидкостей. Вязкость густых жидкостей уменьшается при повышении их температуры. Таким образом, это помогает в более плавном движении и помогает предотвратить потери.

Электрообогрев трубопровода

Первая классификация электрообогрева, как упоминалось выше, основывается на типе подвода тепла. Тепло может подаваться в виде (i) электрической энергии или (ii) в виде жидкости. В случае электрообогрева электроэнергия преобразуется в тепло, и это тепло затем подается в обогреваемую трубу. В случае жидкостного теплообогрева жидкостью может быть либо пар, либо органический теплоноситель. Если используется органическая жидкость, должны быть обеспечены условия для рециркуляции и повторного нагрева.

Использование пара для обогрева сокращается из-за высокой стоимости установки и обслуживания. В настоящее время наиболее часто используются электрические резистивные элементы. Другая классификация основана на том, как обеспечивается подача тепла: (i) ряд постоянной электрической мощности и (ii) системы постоянной мощности. Последовательный нагревательный кабель представляет собой непрерывную единицу, и при подаче высокого напряжения резистивный элемент выделяет тепло.
