Гриндер из доводчика двери – Самодельный ленточный шлифовальный станок своими руками из дверного доводчика

Самодельный ленточный шлифовальный станок своими руками из дверного доводчика

Самодельный ленточный шлифовальный станок, простая конструкция.

Если Вам нужен ленточный шлифовальный станок, то его можно сделать своими руками, как вариант можно использовать вот такую простую конструкцию, которая сделана из двигателя от стиральной машины, а в качестве натяжителя ленты использован дверной доводчик.

Материалы для изготовления самоделки:

• — двигатель от стиральной машины + регулятор оборотов;
• — лента шлифовальная;
• — доводчик для дверей;
• — подшипники;
• — болты, гайки, шайбы;
• — ДСП;
• — кусок листового металла;
• — профтруба;

На фото показан процесс изготовления самодельного ленточного шлифовального станка.

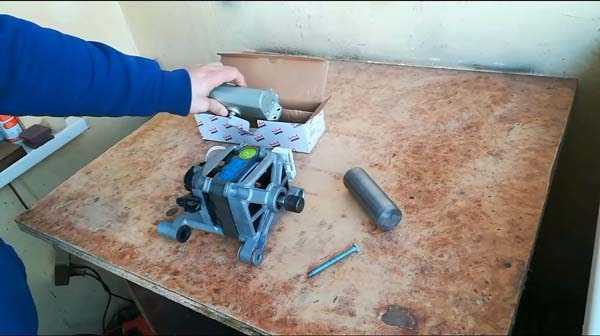

Для своей самоделки автор использовал доводчик для дверей и двигатель от стиральной машины, поскольку такой двигатель развивает высокие обороты, его нужно подключать через регулятор оборотов, (вот тут описано — как изготовить регулятор оборотов).

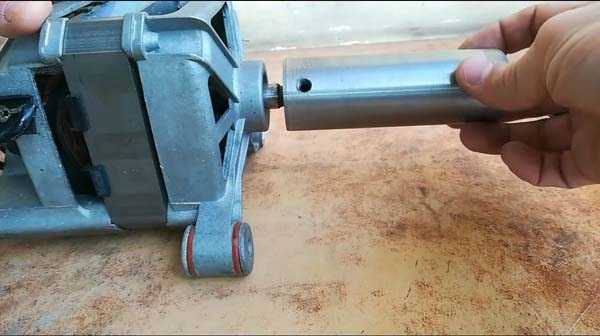

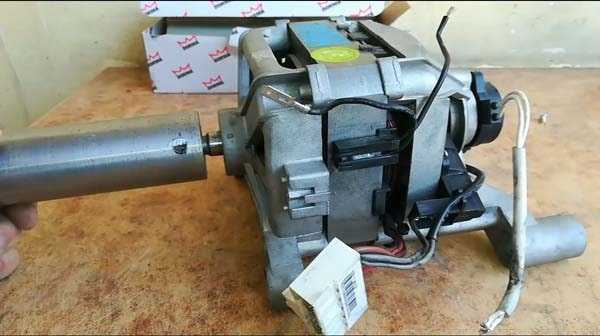

Первым делом, автор заказал у токаря, выточить ведущий вал для двигателя.

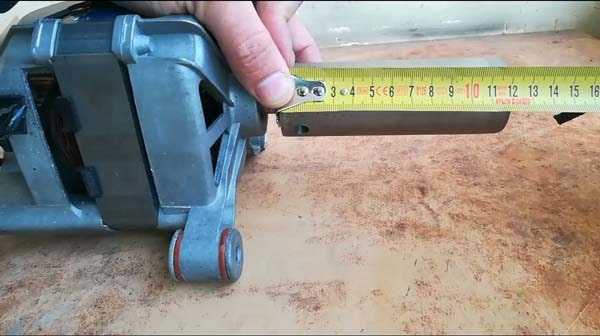

Размеры вала.

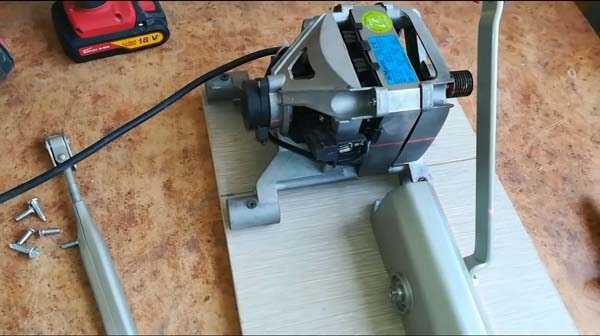

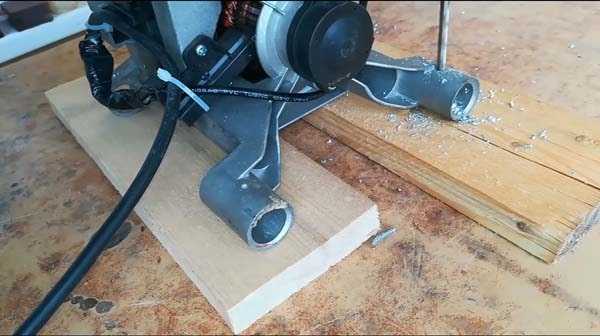

Двигатель закрепил саморезами на основании, сделанном из ДСП.

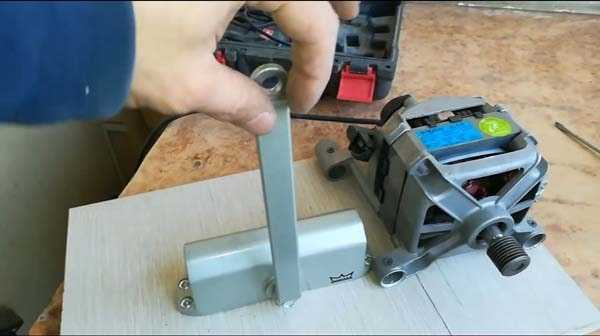

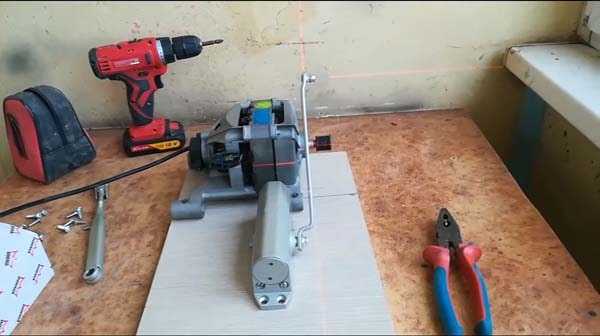

В качестве натяжителя, использован доводчик для дверей. Это просто, удобно и практично. Устройство можно отрегулировать, получая нужную степень натяжения, также доводчик легко крепится к основанию саморезами.

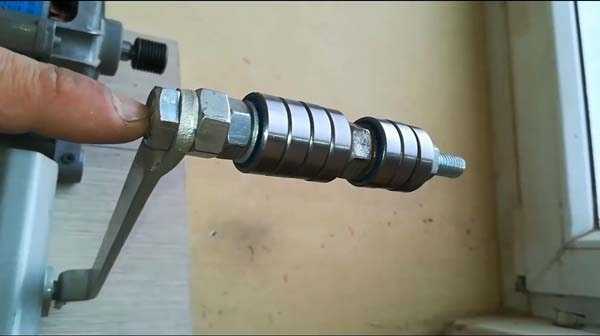

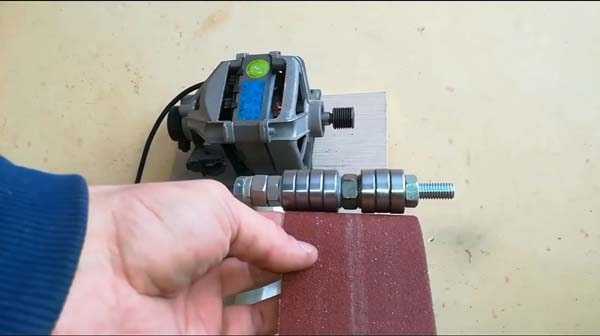

На рычаге доводчика, устанавливается ведомый ролик, он собран из подшипников одетых на болт с гайками.

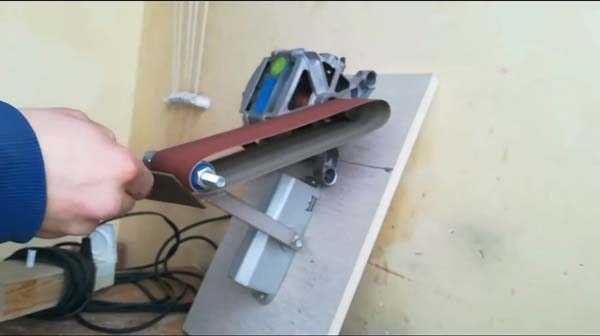

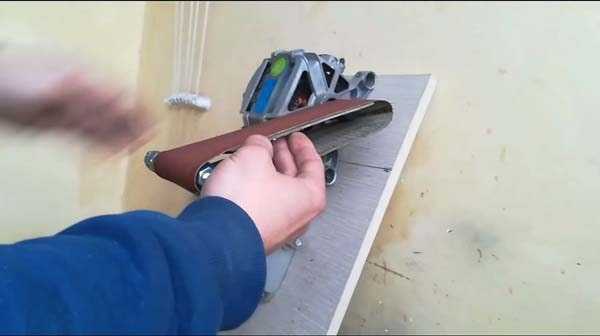

Устанавливаем и примеряем шлифовальную ленту, регулируем усилие натяжителя.

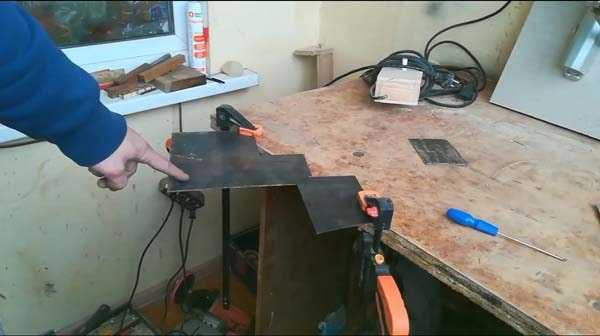

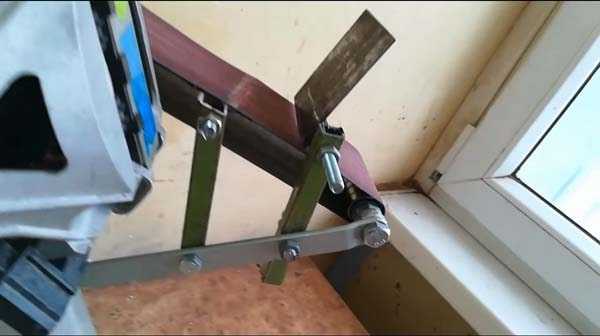

Теперь изготовим опорные площадки для шлифовальной ленты.

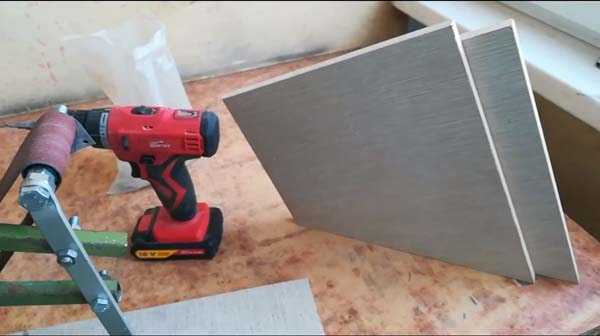

Защитный корпус гриндера, сделан из ДСП.

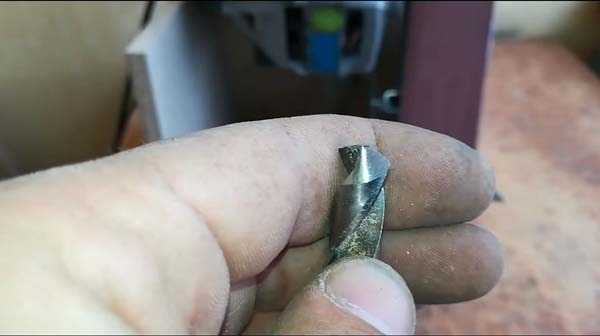

Автор решил испытать самодельный шлифстанок, заточил сверло.

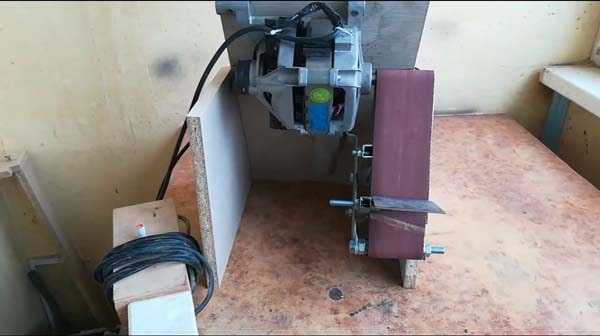

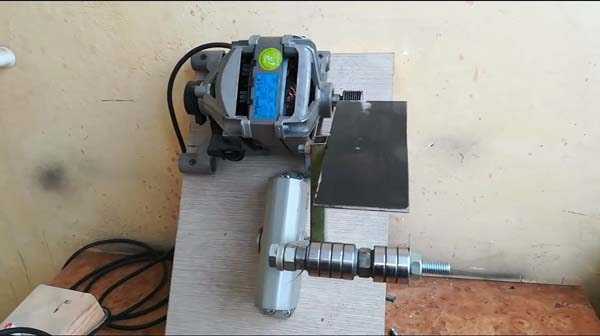

Получился довольно простой и практичный самодельный ленточный шлифстанок, отличная самоделка для домашней мастерской.

Рекомендуем посмотреть видео автора, где подробно показано как сделать ленточный шлифовальный станок своими руками.

Автор самоделки: Владимир Натынчик.

sam-stroitel.com

Самодельный доводчик двери своими руками: варианты решений

Чтобы уберечь дверь от преждевременного выхода из строя, нередко применяются доводчики. Эти устройства предназначены для плавного и аккуратного захлопывания дверного полотна. Конкретная модель подбирается исходя из множества факторов:

• перепадов температур;
• предполагаемой нагрузки;
• веса самого полотна;
• требуемого уровня надежности.

Нередко такие механизмы стоят немало, и если для наружных дверей это оправдывается надежной службой покупных устройств, то для внутренних дверей или дачи экономически выгоднее изготовить самодельный доводчик.

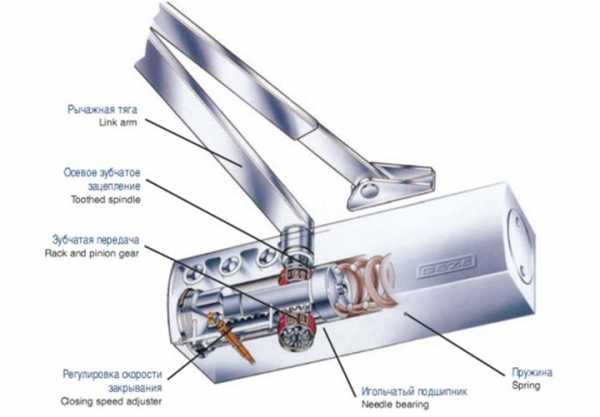

Как устроен доводчик?

Стандартный доводчик разделяют на три составные части:

• главный крепящийся корпус;
• штангу;
• крепящийся элемент.

Внутри корпуса устройства расположена пружина, которая при открывании двери сжимается. Как только полотно отпущено, она начнет возвращаться в исходное состояние. Замедлить этот процесс и сделать его плавным помогает специальный состав — за счет своей вязкости, он предотвращает резкое захлопывание двери.

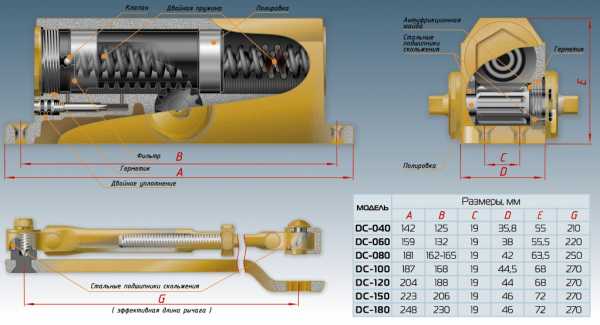

Один из вариантов внутреннего механизма

В корпусе предусмотрено два отсека, в одном из которых состав остается до тех пор, пока дверь закрыта. При изменении состава масло перетекает во второй отсек, где происходит торможение движения пружины.

Пружина тесно связана со штангой — подвижным элементом механизма, соединяющим основной корпус и дополнительный — крепящийся к стене или двери (зависит от модели).

Какие функции должен выполнять захлопывающий механизм?

Перед тем, как сделать автоматический доводчик двери своим руками, необходимо иметь представление, что он в итоге должен обеспечивать. Главное функцией становится амортизация — предотвращение удара полотна двери о коробку. Наряду с этим выделяют следующий функционал:

• регулировка — возможность устанавливать скорость закрывания;
• притягивание — при неплотном закрытии механизм сам дозахлопнет дверь;
• фиксация — возможность закрепить доводчик в одном положении.

Последний пункт не обязателен и для заводских моделей, поэтому в самодельном варианте в качестве стопора используются любые подходящие предметы.

Свой закрывающий механизм должен осуществлять притягивание и плавное закрывание двери. Для этих целей используются готовые детали из автомобилей или подручные средства.

Автомобильные доводчики на двери

Багажник автомобиля — идеальный пример использование автоматического доводчика. Плавное открывание, закрывание и амортизация делают эту деталь достойной альтернативой заводским моделям.

К детали приделывают крепежные элементы. В зависимости от конструкции, это могут быть кронштейны различных видов. С их помощью готовое устройство прикрепляется к двери и стене (или раме).

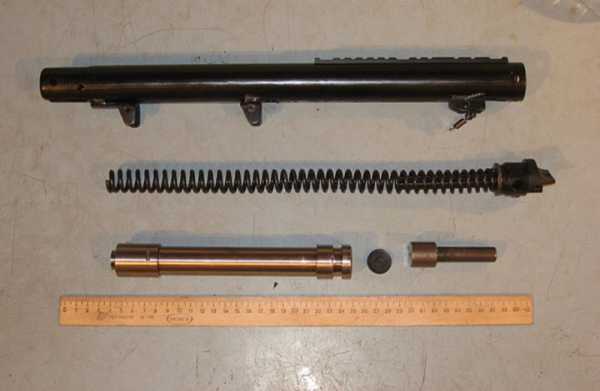

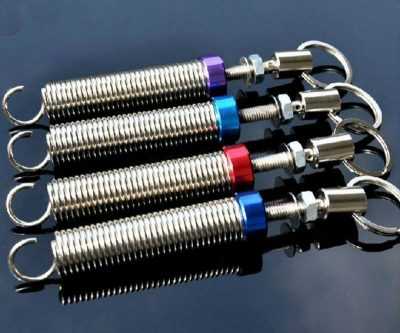

Пружины из автомобильного доводчика

Преимуществом такого метода называют возможность фиксации дверного полотна в открытом положении: другие самодельные доводчики эту функцию приобретают только с помощью дополнительных приспособлений.

Раздобыть деталь можно в своем автомобиле, спросив у друзей или на рынке. Бывшую в употреблении рабочую деталь купить дешевле, чем приобрести заводскую модель захлопывающего механизма.

Доводчики из резины

Чтобы сделать такой дверной доводчик своими руками, запасливому хозяину не придется тратиться. В качестве притягивающего и амортизирующего устройства могут выступать;

• кусочки резины;
• груши;
• шланги или трубочки.

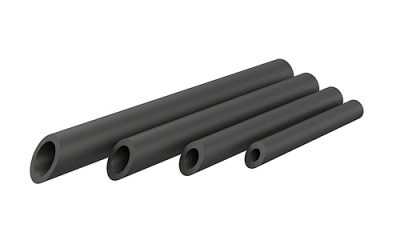

Пример труб, пригодных для использования

Располагаясь на дверном полотне, эти элементы легко поддаются деформации при открывании двери, однако так же легко восстанавливают свою форму, обеспечивая закрывание двери.

Преимуществом такого вида становится его стоимость, простота монтажа, а также возможность регулировать механическую силу. Резина имеет разную плотность, что позволяет подбирать наилучшие варианты для конкретной двери. Единственным недостатком становится неэстетичность, так как кусок резины или груша в качестве доводчика выглядит не слишком привлекательно. Тем не менее, для кладовых и прочих не публичных помещений это вариант оптимальный.

Пружины в качестве захлопывающего элемента

Одним из простых и доступных способов становится установка пружины в качестве доводчика. К преимуществам такого метода относят:

• простоту установки;
• доступность;
• возможность регулирования воздействия;
• относительную эстетичность.

Пружины имеют ряд характеристик, за счет которых подбирается оптимальный вариант. Четкой формулы, какую пружину брать для двери определенного веса, нет. Поэтому придется выбирать опытным путем.

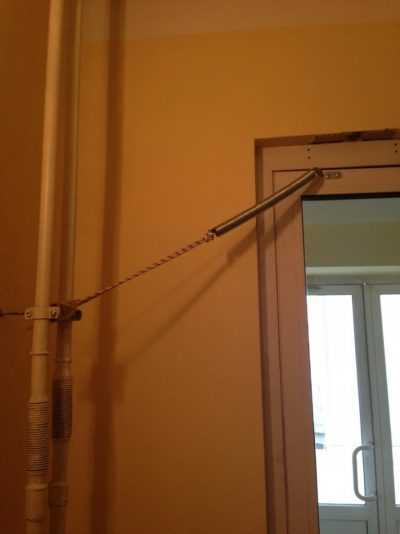

Простой пружинный механизм

Установка заключается в установке одного конца пружины на дверное полотно, а второго — на раму или стену.

Использование груза в качестве механизма захлопывания

Такой способ становится одним из самых старых и на сегодняшний день применяется нечасто. При таком методе на дверное полотно крепится трос или веревка, второй конец которой пропускается через колесико, прикрепленное на стене или раме. На конец крепится груз, который и осуществляет закрывание двери. Его вес приходится подбирать вручную, так как точной формулы для его вычисления не существует.

К преимуществам этого метода относят его дешевизну, простоту и эффективность. При необходимости можно даже зафиксировать дверь.

Очевидным недостатком становится то, что во время движения груз раскачивается и бьется о дверь или раму. Чтобы не испортить поверхность, его помещают в трубу с соответствующим диаметром. Такой подход сохранит дверь и придаст композиции более привлекательного и аккуратного вида.

Самодельные или заводские?

Заводские доводчики обладают безусловным рядом преимуществ:

• простая регулировка;
• эстетичность;
• повышенная надежность.

По сути, единственным их недостатком становится цена: неразумно тратить большие деньги, если нужно позаботиться о закрывании двери, ведущей в погреб, кладовку или гараж. В таких ситуациях и пригодятся самодельные аналоги. При правильном монтаже и сборке они исправно выполняют функции доводчика, и при этом стоимость создания такого аналога нередко ограничивается ценой самой детали.

Вконтакте

Facebook

Twitter

Google+

mezhdveri.ru

Статьи :: Крафт

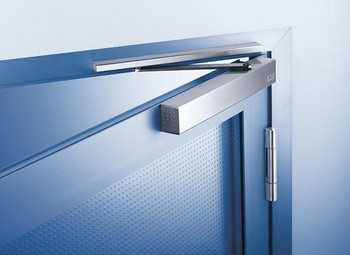

Дверной доводчик  контролирует процесс закрывания двери. В зависимости от размеров и массы дверного полотна выбирается дверной доводчик определённого размера, для каждой двери необходимо выбирать модель, максимально подходящую по характеристикам, конструкции и способу установки. Всегда лучше устанавливать доводчик с запасом мощности, так как это значительно увеличит срок его службы и обеспечит его бесперебойную работу.
Практикуется установка дверных доводчиков как изнутри, так и снаружи двери, но предпочтительнее, чтобы устройство находилось внутри помещения. Дверные доводчики подходят для установки, как на правую, так и на левую дверь.

В зависимости от особенностей дверного проёма дверной доводчик может устанавливаться несколькими способами:
— стандартная установка – корпус доводчика укреплён на дверном полотне;
— верхняя установка – корпус доводчика укреплён на косяке двери;
— параллельная установка – корпус доводчика укреплён на дверном полотне, пруток крепится к дверной коробке с помощью монтажного уголка.
Каждый из способов имеет свои преимущества, например, при стандартной и верхней установке работа доводчика будет максимально эффективной, а параллельная подходит для установки на дверные проёмы с углублённым размещением двери.



Последовательность установки дверного доводчика в каждом из вариантов установки практически не изменяется.

Прежде всего, по прилагаемой схеме необходимо произвести разметку и просверлить отверстия, после чего шурупами для деревянной или винтами для металлической двери зафиксировать корпус доводчика в нужном месте. От основного рычага отсоединяется пруток с резьбой и крепёжный башмак для установки на дверное полотно или коробку. Основной рычаг устанавливается на поворотную ось и закрепляется в этом положении, к нему перпендикулярно подсоединяется отрегулированный по длине пруток. Надевается декоративный колпачок и проверяется правильность установки.
Скорость закрывания, усилие пружины  в зависимости от размера доводчика, ускорение перед закрытием (окончательный прихлоп) – все эти параметры регулируются во время установки.

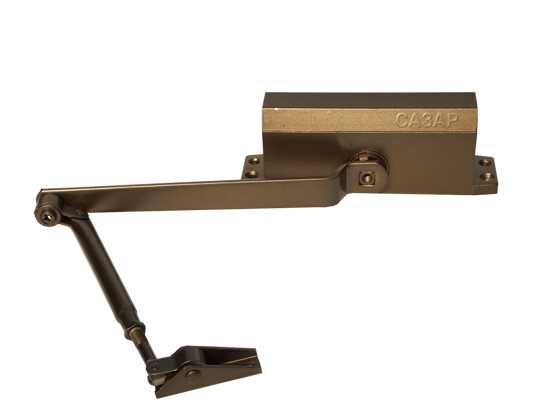

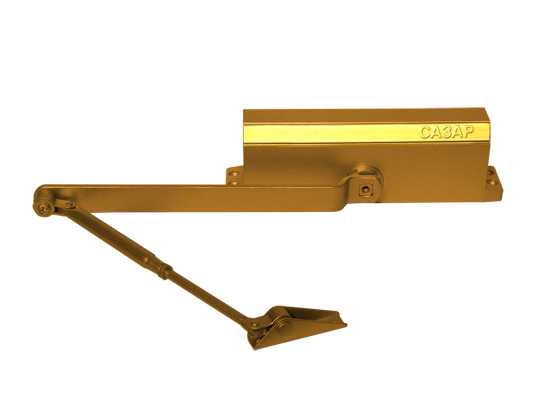

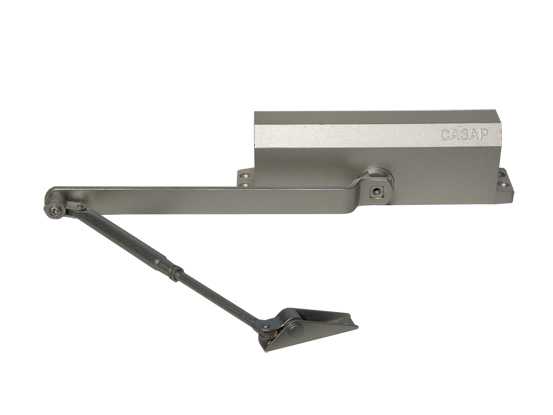

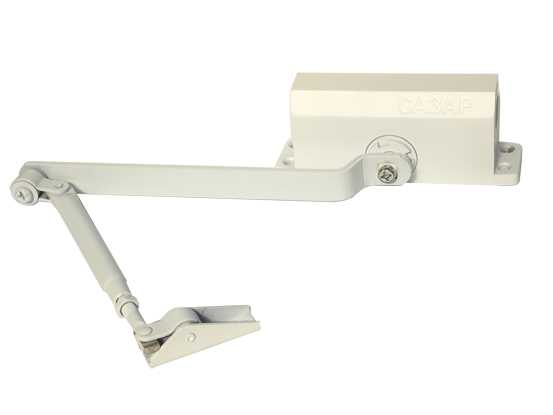

Доводчики САЗАР

305677  D01-050 белый 305678  D01-050 серебро 305679  D01-050 золото 305680  D01-050 бронза

1. Допустимая ширина двери: 500-1000 мм. 2. Вес двери: 25-45 кг. 3. Угол открытия: 20-165 градусов. 4. Угол доводки: 0-20 градусов. 5. Используется сплав алюминия высокого качества.     3-слойное покрытие гарантирует защиту от окисления. 6. Два гидравлических винта контролируют 2 типа     закрытия, угол доводки и давление внутри доводчика. 7. Внутренние детали доводчика изготовлены из     высокоуглеродистой стали 8.Температурный диапазон: от — 41 до + 57°



305681  D01-080 белый 305682  D01-080 серебро 305683  D01-080 золото 305684  D01-080 бронза

1. Допустимая ширина двери: 700-1100 мм. 2. Вес двери: 45-65 кг. 3. Угол открытия: 20-165 градусов. 4. Угол доводки: 0-20 градусов. 5. Используется сплав алюминия высокого качества.     3-слойное покрытие гарантирует защиту от окисления. 6. Два гидравлических винта контролируют 2 типа     закрытия, угол доводки и давление внутри доводчика. 7. Внутренние детали доводчика изготовлены из     высокоуглеродистой стали 8. Температурный диапазон: от — 41 до + 57°



305685  D01-100 белый 305686  D01-100 серебро 305687  D01-100 золото 305688  D01-100 бронза

1. Допустимая ширина двери: 800-1200 мм. 2. Вес двери: 55-75 кг. 3. Угол открытия: 20-165 градусов. 4. Угол доводки: 0-20 градусов. 5. Используется сплав алюминия высокого качества.     3-слойное покрытие гарантирует защиту от окисления. 6. Два гидравлических винта контролируют 2 типа     закрытия, угол доводки и давление внутри доводчика. 7. Внутренние детали доводчика изготовлены из     высокоуглеродистой стали 8. Температурный диапазон: от — 41 до + 57°



305689  D01-120 белый 305690  D01-120 серебро 305691  D01-120 золото 305692  D01-120 бронза

1. Допустимая ширина двери: 1200-1500 мм. 2. Вес двери: 80-120 кг. 3. Угол открытия: 20-165 градусов. 4. Угол доводки: 0-20 градусов. 5. Используется сплав алюминия высокого качества.     3-слойное покрытие гарантирует защиту от окисления. 6. Два гидравлических винта контролируют 2 типа     закрытия, угол доводки и давление внутри доводчика. 7. Внутренние детали доводчика изготовлены из     высокоуглеродистой стали 8. Температурный диапазон: от — 41 до + 57°



305693  D01-150 белый 305694  D01-150 серебро 305695  D01-150 золото 305696  D01-150 бронза

1. Допустимая ширина двери: 1200-1600 мм. 2. Вес двери: 100-150 кг. 3. Угол открытия: 20-165 градусов. 4. Угол доводки: 0-20 градусов. 5. Используется сплав алюминия высокого качества.     3-слойное покрытие гарантирует защиту от окисления. 6. Два гидравлических винта контролируют 2 типа     закрытия, угол доводки и давление внутри доводчика. 7. Внутренние детали доводчика изготовлены из     высокоуглеродистой стали 8. Температурный диапазон: от — 41 до + 57°



Вернуться в список статей

www.kraft.su

Подробная инструкция, как отремонтировать доводчик двери

Дверной доводчик – уникальный механизм, помогающий в эксплуатации двери. Благодаря данному приспособлению открывать и закрывать дверь стало намного проще. К сожалению, как и любой механизм, доводчик может выходить из строя. Причин тому может быть масса. Однако в любом случае необходимо решать данную проблему. В этой статье мы подробно расскажем, как отремонтировать доводчик двери в зависимости от его повреждений.

Как отмечают специалисты, самостоятельно ремонтировать устройство не рекомендуется. Поскольку его конструкция имеет определенные особенности, а малейшая ошибка может поставить окончательный крест на доводчике. Кроме того, в некоторых случая проще и дешевле купить новое устройство, чем пытаться восстановить работоспособность старого. Мы же рассмотрим те поломки, которые можно ликвидировать собственными силами, не приглашая профессионалов.

Основные виды поломок дверных доводчиков

Существует несколько наиболее распространенных поломок, которым подвержены все дверные доводчики. В первую очередь это повреждение штанги или направляющих устройства. К этому приводит неправильная эксплуатация доводчика, ударов по двери или фиксации дверного полотна в открытом положении при помощи подложенного камня, швабры и т.д. Сломанная штанга относительно легко поддается восстановлению. Все повреждения данной детали доводчика можно распределить на три основные группы:

• изгиб рычага или его небольшой излом;
• заедание рычага;
• поломка крепежей.

Если это обычный излом, появления трещин, то в таком случае, проблем, как отремонтировать доводчик двери не будет. Достаточно использовать обычную сварку. При изгибе изделия доводчик следует разобрать и постараться аккуратно выровнять штангу. Не факт, что ей удастся вернуть первоначальную форму. Поэтому можно купить новое изделие, которое реализуется в соответствующих магазинах. Стоимость штанги невысока и в конечном итоге обойдется намного дешевле, чем приобретение и установка нового доводчика. Изношенные крепления также заменить довольно просто. Нужно просто приобрести соответствующие винты и установить на место старых. Возможно, придется использовать шайбы, но все зависит от степени изношенности креплений.

От протечек незащищен никто

Вторая распространенная причина поломок доводчиков – протекание масла, используемого внутри устройства, сквозь сальники. Чаще всего в корпусе устройства применяется специальное водно-гилкольное масло, обеспечивающее плавный ход движения двери при открытии и закрытии. Также возможно использование специализированного масла, разработанного специально для доводчиков.

Данная проблема зачастую возникает в холодное время года, когда температура воздуха значительно понижается. Поэтому вопросом, как отремонтировать доводчик двери при вытекании масла задаются именно зимой или поздней осенью. Он актуален для тех, кто только недавно установил устройство на дверь. Опытные пользователи знают, что вытекание масла может иметь негативные последствия для всего механизма. Доводчик попросту перестанет выполнять свои функции, а петли из-за постоянно хлопающих дверей быстро расшатаются.

Избавиться от этой проблемы довольно просто – достаточно лишь заменить корпус с маслом. Однако сам корпус найти не так уж и просто, поэтому гораздо легче и разумнее сразу приобрести новый доводчик.

Правильный регулировщик

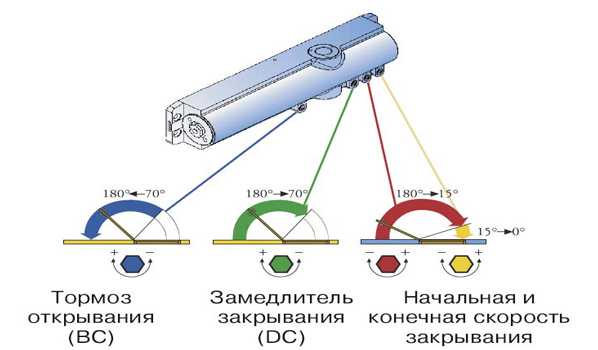

Еще одна распространенная поломка связана с работой регулировщика. К неисправности приводит увеличение вязкости жидкости внутри корпуса. Данная проблема может возникнуть лишь после многолетнего использования доводчика (не менее пяти лет) и при резком снижении температуры воздуха. Далее приведена подробная инструкция, как отремонтировать доводчик двери при возникновении проблем с регулировщиком. Этот вид ремонта можно отнести к профилактическим работам, которые рекомендуется осуществлять два раза в год – весной и осенью, а не ждать, пока устройство окончательно износится.

Для этого следует выполнить определенную последовательность действий:

1. В случае, когда скорость дохлопа двери значительно увеличивается или уменьшается, необходимо просто отрегулировать один из винтов доводчика. За скорость дохлопа отвечает второй винт (обычно, винты на корпусе доводчика имеют соответствующую нумерацию, а в инструкции к механизму подробно описано, какой винт за что отвечает).
2. Если вы хотите увеличить или уменьшить движение дверного полотна до момента вхождения ее в радиус дохлопа, используйте для этого первый винт. Его необходимо проворачивать против или по часовой стрелке, в зависимости от того, какого эффекта вы хотите добиться. Главное правило – никогда не закручивать винт до упора. Изначально он рассчитан всего лишь на два оборота, то есть малейшее проворачивание его в одну из сторон позволит существенно повлиять на скорость движения полотна.
3. Если вы хотите увеличить скорость открывания двери, прокрутите регулировочную гайку, отвечающую за работу пружины.
4. Если считаете, что дверь слишком быстро закрывается, можете увеличить время задержки движения дверного полотна перед захлопыванием. Зафиксируйте дверное полотно под углом в девяносто пять градусов и отрегулируйте соответствующий винт.

Это основные принципы, как отремонтировать доводчик двери, однако в некоторых случаях профилактические меры не рекомендуется проводить самостоятельно. Лучше все-таки обратиться за помощью к профессионалам, которые знают все тонкости и особенности работы доводчиков.

От профилактики к текущему ремонту

Выше были приведены профилактические мероприятия, а сейчас мы детально расскажем о том, как отремонтировать доводчик двери, если необходим текущий ремонт. В первую очередь приготовьте необходимый набор инструментов:

• шуруповерт;
• ключи;
• плоскогубцы.

Такой нехитрый набор есть у каждого мужчины, а более сложные инструменты для текущего ремонта не нужны.

Перед тем, как отремонтировать доводчик двери, внимательно осмотрите его корпус, проверьте надежность крепежных винтов. Если последние ослабли, подтяните их. В принципе, такое случается относительно часто, особенно, если дверью ежедневно активно пользуются.

Далее внимательно изучите дверное полотно, особенно в месте крепления доводчика и соприкосновения с коробом. На этих участках полотна не должно быть каких-либо вмятин или трещин, поскольку они приводят к перекосу двери, что негативно сказывается на функционировании доводчика, который не только перестает эффективно выполнять возложенные на него функции, но и довольно быстро может выйти из строя.

Теперь приступайте к осмотру регулировщика доводчика. От его исправности напрямую зависит то, насколько эффективно он будет закрывать дверь и помогать в ее открывании. Проверьте, устраивает ли вас скорость движения дверного полотна, убедитесь, все ли регулировочные винты на месте, не затянуты ли они до упора. Отсутствие даже одного винта станет причиной утечки масла из корпуса изделия, а это незамедлительно приведет к поломке устройства, спровоцирует коррозию. Если заметны лишь малейшие следы коррозии, доводчик еще можно спасти. Для этого необходимо снять его, полностью разобрать и зачистить коррозийные места, хорошо смазать их маслом. После такой профилактики доводчик прослужит вам еще несколько лет. Но если коррозия слишком сильно распространилась по механизму, лучше сразу купить новое устройство.

Несколько советов, как продлить жизнь доводчика и избежать его ремонта

Чтобы не задаваться вопросом, как отремонтировать доводчик двери, необходимо придерживаться определенных правил его эксплуатации. Например, если вы планируете периодически оставлять дверь открытой, чтобы проветривать помещение, следует приобретать доводчик с функцией hold-open, позволяющей фиксировать полотно в открытом положении. Если же подкладывать под дверь камни, швабры, ставить стулья или другие предметы, это быстро приведет к порче доводчика, поскольку механизм все время будет находиться под нагрузкой, пытаясь выполнить возложенные на него обязанности, то есть закрыть дверное полотно.

Главное, что следует запомнить, перед тем, как отремонтировать доводчик двери самостоятельно – после того, как решили устранить неисправности сами, компания, устанавливавшая устройство и осуществляющая его гарантийное обслуживание, может отказать в осуществлении последующего сервиса. Поэтому перед началом ремонта, убедитесь, что вам по силам его выполнить. Иначе потом будет поздно обращаться за помощью к специалистам.

Также соблюдайте правила эксплуатации дверного полотна и самого устройства. Это позволит значительно продлить срок его службы и избежать следующих проблем:

• износу сальников;
• утечки масла;
• износу поршня и рычага.

Все вышеперечисленные проблемы приводят к нарушению движения масла внутри корпуса доводчика. Перед тем, как отремонтировать доводчик двери, убедитесь, что сможете вернуть его функциональность и способность эффективно работать. Возможно, гораздо проще приобрести новый механизм, чем пытаться реанимировать полностью изживший себя как морально, так и физически доводчик.

www.lock-door.ru

Доводчик двери своими руками

Устройство для автоматического закрытия двери получило название «дверной доводчик» не зря. Смысл этого механизма заключается в доведении дверного массива до нулевого, то есть закрытого положения.

Причем сам процесс происходит плавно и автоматически. Более того, если доводчик установлен верно, то это продлит срок эксплуатации двери и сохранит нервную систему окружающих.

В чем необходимость?

Как устроен дверной доводчик.

Важность установки этого устройства заключается в следующем:

• через постоянно открытую дверь выходит тепло, а нам его нужно сохранить, значит, существует необходимость в установке специального приспособления для устранения проблемы;
• дверной доводчик экономит наше время на закрывание двери;
• благодаря этому устройству, привычка некоторых людей не закрывать после себя дверь, становится не таким уже социально опасным явлением.

Однако многих беспокоит вопрос сохранности не только нервов, но и финансовых сбережений. Так как автодоводчик – это механизм достаточно простой и понятный, то существует множество вариантов изготовления его своими руками в домашних условиях.

Секреты автоматического доводчика

Разберемся сначала со структурой и механизмом его работы. В его основе лежит принцип пружины: во время открытия к двери прикладывается сила, из-за которой пружина сжимается через рычажную тягу, поршень и ось доводчика. Часть поршня, которая освобождается от него, заполняется маслом, а когда дверь закрывается, разжимается и пружина, а масло течет в обратном направлении.

На что стоит обратить внимание, при изготовлении доводчика своими руками, так это на несколько основных моментов.

Итак для того, чтобы доводчик был максимально работоспособным, необходимо учесть вес и размеры двери. Здесь существует прямая зависимость между этими показателями: чем больше и тяжелее дверь, тем более мощным должен быть закрывающий механизм. Бывает даже так, что есть необходимость в установке двух устройств.

Еще одним важным пунктом является доступность параметров закрывающего механизма к регулировке. Самодельный доводчик, так же как и изготовленный на предприятии имеет силу и скорость закрывания. Эти характеристики при желании или необходимости можно регулировать.

При его монтаже, стоит также учесть, на какой профиль он будет осуществляться, ведь в зависимости от этого производится подбор соответствующих комплектующих элементов. Тяговые устройства могут быть стандартными, скользящего типа, с фиксатором.

Набор мастера

Вот где фантазия мастера может разгуляться, так это в вопросе какой тип доводчика сделать своими руками.

Определиться в нем поможет решение о том, какой способ монтажа наиболее приемлем:

1. Поверхностный (установка механизма прямо на дверное полотно).
2. Напольный (крепится к полу и дополнительно выполняет функцию опорных дверных петель).
3. Скрытый (размещается внутри двери).

Не стоит забывать и о температурном режиме, ведь некоторые материалы, из которых может быть собран автодоводчик, при определенных погодных условиях приходят в негодность.

Однако есть и нечто постоянное, что не зависит ни от типа монтажа, ни от двери – это набор различных пластин для установки доводчика своими руками. Для монтажа его корпуса используются угловая, подвесная и пластина для крепления, для скользящей части – угловая и монтажная.

Проанализировав вышеуказанные параметры выбора, можно предложить несколько бюджетных вариантов автоматических закрывающих механизмов для двери, которые легко соорудить своими руками.

Веревочная конструкция

Регулировка скорости открывания и закрывания двери

Инструкция о том, как сделать самодельный доводчик, гласит о том, что сперва нужно прикрепить к двери прочную веревку или трос. Затем – ролик или колесико, по которому будет ездить веревка, и закрывать дверь.

На ее конце устанавливается груз, задачей которого будет создание противовеса массиву дверного полотна. Это значит, что именно он будет тянуть дверь назад. Для того чтобы груз не ударялся каждый раз о стену, его лучше заключить в мягкую трубу.

Всё гениальное – просто

Еще в далеком 1976 году юный техник из Днепропетровска предложил инновационную и в то же время простую идею – автодоводчик, не требующий установления никаких дополнительных конструкций. Инструкция по применению данного изобретения содержит советы, как без лишних манипуляций усовершенствовать имеющийся механизм закрывания двери, чтобы она под силой собственной тяжести самостоятельно захлопывалась.

Все что необходимо изменить – это угол скольжения двух частей петли, с 90 градусов до небольшого угла около 10 градусов. Смысл механизма заключается в скольжении дверного полотна вверх при открытии и приподнимании его.

Когда дверь отпустят, она из-за своей тяжести вместе с петлей опустится на прежнее место. Такой доводчик очень легко организовать своими руками без посторонней помощи. А плавность работы механизма обеспечит отсутствие механических повреждений о дверной косяк.

Небольшой итог

Таким образом, мы узнали, что доводчик – очень нужная и полезная вещь. Поэтому в силу небольших финансовых возможностей и знания азов физических законов, вполне вероятно собрать автоматическую закрывающую конструкцию своими руками, используя готовые идеи или придумав свою.

votdver.ru

Доводчик двери своими руками: как изготовить и установить?

Доводчик дверей — очень полезная в быту вещь. Если установить его, пользоваться дверями в квартире или доме станет намного комфортнее. Даже если в спешке не закрыли ее тихо, аккуратно, такая конструкция завершит операцию за вас, и при этом не будет раздражающего хлопка. Доводчик на двери своими руками изготовить и установить достаточно просто, если проявить смекалку.

Конструкция дверного доводчика.

Самый простой вариант доводчика

Для изготовления потребуется не так уж много материалов. Прежде чем начать самостоятельно изготавливать доводчик, обязательно нужно обратить внимание на ее вес. Для изготовления самой простой конструкции потребуется груз.

Чем массивнее, тяжелее дверь по размеру, тем больше должен быть у доводчика вес. Тем, кто впервые изготавливает для дверей своими руками столь нужную вещь в быту, обычно советуют попробовать определить вес груза опытным путем. Определенной формулы, как рассчитывать массы груза, нет.

Варианты установки дверных доводчиков.

Для самого простого варианта доводчика потребуется трос или веревка. Чтобы она могла передвигаться вверх и вниз, для двери нужен еще один элемент — колесико. Груз прикрепляют к концу веревки или троса. Именно он и будет тянуть полотно. Но возникает другой вопрос: что делать, чтобы полотно двери и стена не пострадали, ведь груз будет биться о них и данное действие не скажется позитивно на их внешнем виде?

Чтобы подобное не производило, берут отрезок пластиковой трубы, в нее помещают груз и прикрепляют к тросу или веревке, прикрепляют конструкцию к полотну — и доводчик готов.

Доводчик на основе подъемника автомобильной двери

Если сломалась дверь в автомобиле, не спешите выбрасывать ее подъемник. Чтобы изготовить такой механизм, берут подъемники с 3 или 5 автомобильных дверей. Их укрепляют на полотно таким образом, чтобы кронштейн закрывателя располагался между осью петель.

Сильной стороной такого доводчика является то, что для его изготовления не потребуется приобретение сложных механизмов.

И даже если двери будут сильно распахнуты, они потом аккуратно сами мягко и плавно закроются.

Доводчик на базе пружины

Еще один вариант доводчика к легкому деревянному полотну можно изготовить самостоятельно. Основной конструкцией станет пружина, она при закрывании и открывании будет мягко возвращать полотно в ту позицию, где она находилась. Доводчик, устроенный по такому принципу, выполняется быстро. Но для массивных тяжелых полотен он не подходит, так как пружина имеет свойство довольно скоро при постоянной эксплуатации приходить в негодность.

Последовательность установки дверного доводчика.

Пружинная конструкция закрывателя, если ее усложнить, станет в разы надежнее и прочнее. Но вначале необходимо разобраться, какие еще нужны элементы, чтобы установить всю конструкцию на дверь. Пружина — это его основа. Но еще нужен амортизатор, который бы замедлял движение двери.

Амортизатор доводчика устроен по принципу обыкновенного поршня. Он состоит из двух камер, внутри которых находится масло. Дверь открывается — маслом наполняется одна из них. Когда посредством такой конструкции она закрывается, масло переливается в другую. В устройстве такого механизма нет ничего принципиально нового, чего бы человек не узнал из курса школьной физики.

Доводчик изготовить вполне по силам и начинающему мастеру, если правильно выполнить внутреннюю часть устройства. Чтобы масло двигалось обратно, внутри такой конструкции необходимо установить перепускной клапан. Но можно пойти и другим путем: не устанавливать на него масляный амортизатор, а вместо него поставить обычный насос.

Считается, что подогнать его под работу двери довольно сложно. Это действительно так, ведь такой доводчик, как и тот, что устроен в форме веревки и примитивного груза, подгоняют под функционирование дверей только опытным путем.

Чтобы изготовить подобную конструкцию, подбирают и шестерню-рейку. Ее размер зависит от величины конструкции. Нагрузка на пружину поступает именно через нее. Чем прочнее шестерня-рейка, тем дольше прослужит и будет надежнее в эксплуатации доводчик.

Те же, кто предпочитает решить вопрос, не прибегая к столь сложным устройствам, и вовсе предлагают кусок старой резины или часть автомобильной камеры использовать в качестве доводчика. Выглядеть он будет не столь эстетично, но какое-то время способен работать вполне надежно, пока хозяин дома или квартиры не изготовит своими руками другую конструкцию.

Монтаж доводчика

Способы установки накладного доводчика на дверь.

Монтаж доводчика — не менее важная часть работы с ним. От того, насколько правильно выполнен он, зависит функционирование данного устройства.

Монтаж доводчика включает следующие действия:

• определение угла открывания двери;
• использование шаблона из комплекта;
• отметка отверстий на двери и на ее коробке;
• просверливание отмеченных отверстий;
• закрепление рычага шурупами;
• регулировка работы пружины.

Определившись с углом открывания двери, прикладываем подобранный шаблон к ней. С помощью карандаша, мела или другой рисовальной принадлежности намечаем четыре отверстия на двери, там, где будет крепиться сама конструкция.

На окаймляющей ее коробке намечаем два отверстия. Они показывают, где именно на дверной коробке должно фиксироваться основание рычага. Разметку необходимо делать аккуратно, не спеша, ведь от ее точности во многом зависит качество монтажа доводчика и его последующее функционирование.

Как только разметка будет выполнена, отверстия просверливают. С применением шурупов закрепляют рычаг конструкции. Рычаг затем необходимо переместить на ось доводчика. Чтобы надежно закрепить его там, нужен прочный винт. Корпус устройства монтируют на двери посредством шурупов. От выполнения следующей операции зависит дальнейшее качество эксплуатации и правильность монтажа устройства.

1podveryam.ru

Дверной доводчик своими руками: особенности изготовления

После установки распашной двери хочется, чтобы пользоваться ей было как можно комфортнее. Делать это станет значительно проще, если установить на нее доводчик. Если вы спешите куда-то и вам дорого каждое мгновение, а дверь нужно закрыть, то доводчик поможет сохранить драгоценные секунды. Ночью вы не ударитесь об открытую дверь, так как точно будете знать, что она закрыта. Вопрос сохранения теплого воздуха в жилище, который особенно остро встает в холодный период года, будет частично решен.

Если приобрести заводское изделие не представляется возможным, то, как вариант, стоит рассмотреть самодельный доводчик. Его изготовление своими руками поможет сохранить средства в кошельке и внести огромную лепту в создание домашнего уюта.

Устройство механизма

Что можно ожидать от дверного доводчика?

Функции, которыми обладают заводские доводчики, способны значительно упростить эксплуатацию дверей. Обычно от доводчиков ожидается следующее:

1. Увеличение сроков эксплуатации и предохранение дверей от повреждений за счет амортизации, которую создает дверной доводчик. Если несколько раз для закрывания применить большую силу, чем необходимо, то полотно и коробка могут повредиться или деформироваться. Если же установлен доводчик, этого можно не бояться. Также будут нестрашны сквозняки.
2. Ограничение скорости открывания или закрывания уменьшит риск получения травмы человеком, который не ожидает, что дверь может начать движение. Когда она двигается медленно, то времени среагировать на это и уйти от удара становится больше.
3. Функция задержки закрывания избавляет человеческое ухо от неприятных хлопков и стуков. Благодаря ей дверное полотно плавно прислоняется к коробке.
4. Если есть необходимость, можно зафиксировать дверь в открытом положении и не бояться, что она случайно закроется.
5. При отсутствии времени или желания закрывать дверь, это можно спокойно не делать, так как функция притягивания сделает все автоматически.

Все такие требования можно смело выдвигать к заводским доводчикам. Если же изготовить механизм своими руками, то некоторых функций не будет. Из подручных материалов и при помощи домашних инструментов сделать аналог заводскому изделию невозможно.

Варианты дверных доводчиков, которые можно изготовить своими руками

Для того чтобы сделать самый простой вариант дверного доводчика своими руками нужно будет подыскать материалы в кладовке или же посетить ближайший магазин строительных товаров.

Использование груза

Для изготовления механизма потребуются такие материалы:

• трос или веревка;
• отрезок пластиковой водопроводной трубы;
• груз;
• колесико.

Такой доводчик установить довольно просто. Нужно привязать трос или веревку к дверному полотну. К верхней части коробки со стороны петель прикрепить колесико. К боковой части коробки с той же стороны прикрепить отрезок пластиковой трубы. Она должна быть в вертикальном положении. Груз крепится к другому концу троса или веревки и помещается в середину трубы. Доводчик готов.

Принцип действия изделия очень простой. Когда дверь открывается, отягощение перемещается по трубе вверх. Открывать створку будет немного тяжелее, чем без механизма. Если ее отпустить, под воздействием противовеса они закроются.

Пластиковая труба в этом варианте служит для того, чтобы предотвратить повреждения грузом дверного полотна и коробки.

Очень важно правильно подобрать вес отягощения. Если он будет большим, чем нужно, створка будет закрываться быстро и в результате сильно хлопать. Если же наоборот меньшим, то она просто не будет закрываться. Обычно, если такие работы выполняются своими руками впервые, то отягощение подбирается опытным путем.

Дверной доводчик из пружины

Материалы, необходимые для создания пружинного доводчика

Чтобы установить самый простой пружинный доводчик потребуется потратить минимум труда и денег. Достаточно купить подходящую пружину и крепежные элементы, и установить их. Один конец крепится к дверной коробке, а другой к полотну. На этом монтажные работы заканчиваются. Основная сложность состоит в том, что здесь пружину по силе стягивания также нужно подбирать опытным путем, как и в первом варианте.

Усовершенствовать механизм и тем самым расширить функционал доводчика можно дополнительно установив амортизатор. Он будет служить для замедления движения двери и смягчения удара при закрывании.

Амортизатор представляет собой две герметичные камеры скрепленных между собой. Между ними стоит перепускной клапан. В одной из камер в спокойном состоянии механизма находится масло. Когда амортизатор растягивается, а дверь открывается, масло перетекает с одной камеры в другую. После окончания движения, когда рука отпускает дверь, в работу вступает сила пружины, которая давит амортизатор в обратную сторону. В это время масло под давлением медленно перетекает назад в первую камеру, а створка плавно закрывается.

В том случае, если найти подходящий амортизатор не получилось, вместо него можно взять самый простой велосипедный насос. С использованием его механизм будет работать практически так же.

Сделать механизм своими руками можно с использованием и других материалов, но два описанных способа самые простые и смотреться будут неплохо. Если выполнить все работы правильно, то конструкция сможет прослужить долго. А самое главное то, что затраты будут практически незаметны.

dvernojmir.ru
