Громоотвод — как работает

Содержание статьи

Что такое громоотвод и как он функционирует

Итак, молниеотвод – это устройство, предназначенное для защиты зданий и сооружений от удара молний. Представляет собой заостренный металлический штырь, который устанавливается в вертикальном положении на крыше зданий или на отдельно стоящей высокой мачте. От нижнего конца штыря идет проводник, который уходит в землю – заземление.

Принцип действия молниеотвода

Большинство людей думают, что основная функция молниеотвода заключается в том, что при прямом попадании молнии во время грозы он отводит заряд по проводнику в землю, где тот рассеивается, не повреждая здание. Да, это утверждение верное, и при попадании молнии именно так и произойдет.

Однако так бывает только в случае прямого попадания, что случается крайне редко. В прочих ситуациях громоотвод работает по-другому. Удивлены? На самом деле, все не так сложно и объяснимо, и сейчас вы в этом убедитесь.

Молния крайне редко попадает в громоотвод

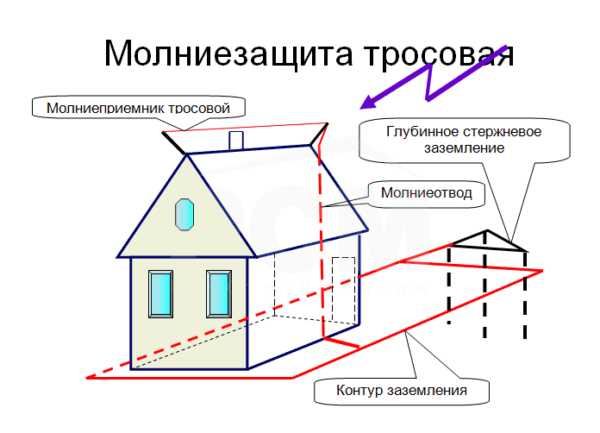

Молниезащита тросовая

Немного физики

При образовании грозовых облаков происходит разделение зарядов. Мельчайшие капли воды приобретают отрицательные и положительные заряды, при этом отрицательные заряды скапливаются преимущественно в нижней части кучевого облака.

1. На поверхности земли, а также на зданиях и сооружениях под заряженным облаком скапливаются индуцированные заряды противоположного знака, то есть положительные.

   Нюансы разделения зарядов

2. Между землей и облаками увеличивается напряженность электрического поля. Появляется разность потенциалов, достигающая миллионов вольт. Данной разницы достаточно для образования разряда, коим и является молния.
3. Разряд молнии начинается со ступенчатого лидера. Под этим понимается слабосветящийся разряд, который движется по направлению от облака к земле со скоростью 50 000 км/сек. Путь молнии прокладывается по воздуху — он неоднороден, а значит, есть места с более высокой электропроводностью (больше количество заряженных частиц). По ним-то молния и проходит. По-другому можно сказать, что молния выбирает наименьший путь сопротивления.

   Разряд молнии

4. Приближаясь к земле, лидер направляется в те участки, где в данный момент имеется наибольшее количество индуцированных зарядов противоположного знака. Когда лидер достигает земли, все отрицательные заряды, находящиеся в ионизированном канале, устремляются в землю – сначала заряды из нижней части канала, а затем и из облака. Таким образом, основной разряд идет снизу-вверх.

   Молния выбирает наименьший путь сопротивления

Наверное, всем известно, что молния поражает высокие объекты: деревья, вышки, мачты, дома. Но происходит так не всегда, так как многое зависит от электропроводности этих объектов. Например, ствол дерева содержит влагу, что позволяет образующимся в земле индуцированным зарядам перетекать на верхушку дерева, а значит, расстояние до нисходящего ступенчатого лидера сокращается. Ему нужно проделать меньший путь, поэтому удар с высокой долей вероятности придется в рассматриваемый объект. Так будет, если рассмотреть одиноко стоящее дерево.

Совет! Именно поэтому нельзя прятаться во время грозы под деревьями, которые стоят особняком. В относительной безопасности вы будете только в зарослях, да и то – не факт.

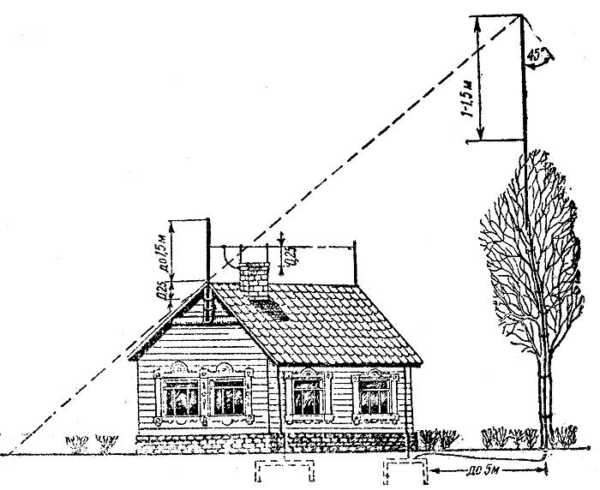

Большинство специалистов рекомендует поднимать молниеотвод на высоту до 18-20 м, особенно если здание находится в плотной застройке частного сектора

Справедливо перетекание зарядов также для высоких сооружений и зданий, однако если поблизости находится объект с более высокой электропроводностью, он накопит в себе больше индуцированных зарядов, и молния поразит именно его — несмотря на то, что оно может быть намного ниже.

Единственным проверенным средством, помогающим уберечься от удара атмосферного разряда, является молниеотвод

Данный эффект полностью объясняет поведение молнии. Иногда люди недоумевают, почему заряд поражает не высокое строение, а какой-нибудь маленький сарай, находящийся поблизости. Причиной может быть то, что он стоял на водоносном слое почвы, а вода, как мы знаем, является прекрасным проводником и однозначно будет содержать большее количество индуцированных зарядов.

Молниезащита загородного дома

Можно часто наблюдать деревья, пораженные молнией, около рек. Как известно, в силу гравитации реки протекают в самых низких участках рельефа, но так как вода в реке – это хороший проводник, содержащий много зарядов, в этой области создаются самые оптимальные условия для попадания молнии.

История молниеотвода

Совет! По этой причине во время грозы стоит держаться подальше от рек и водоемов.

Цены на молниезащиту и заземление

Молниезащита и заземление

Принцип действия молниеотвода

Итак, мы разобрались с поведением молнии, но до сих пор непонятно, как функционирует громоотвод. Сейчас мы объясним и этот вопрос.

1. Как уже было сказано, на земле появляется большое количество индуцированных зарядов, возникает сильное электрическое поле, которое будет усиленно у заостренных предметов, коим и является молниеотвод.

   Принцип работы молниеотвода сводится к тому, чтобы переключить электрический удар на специальную проводную шину, отправляющую заряд молнии глубоко в землю

2. В результате этого на верхушке устройства возникает коронный разряд, через который разряды из земли стекают вверх по воздуху в направлении грозового облака. Это означает только одно – индуцированные заряды не могут накапливаться на здании, а значит, молния в него бить не будет, так как наверняка поблизости найдутся более заряженные объекты.
3. Вероятность того, что молния попадет в здание с громоотводом, падает практически до нуля. Именно поэтому случаи ударов в громоотводы такие редкие.

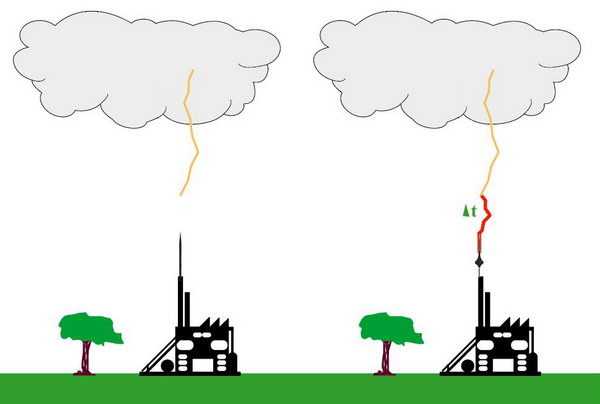

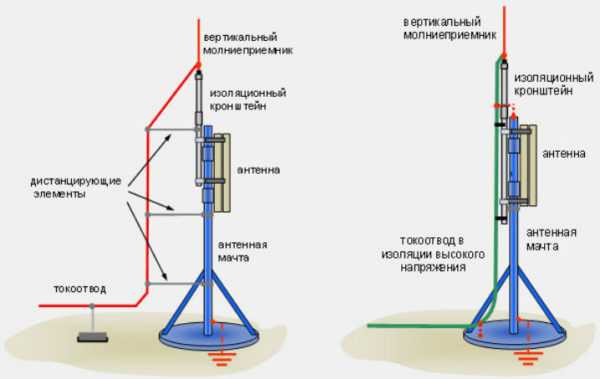

   Принцип действия активного громоотвода

Согласитесь, все очень просто и понятно, если понимаешь суть явления. Мы уже давно живем в информационном веке, поэтому быть невеждой современному человеку не к лицу.

Как правильно устроить молниеотвод на здании

Разобрав принцип работы громоотвода, будет неправильно оставить без внимания способ его устройства. Во второй части статьи мы расскажем, как своими руками смонтировать качественную защиту для вашего дома, чтобы уберечься от ударов молнии.

ГРОМООТВОДЫ. Фигура 1) Платиновый наконечник громоотводного стержня. 2) Проволочный кабель, зажатый наконечником. 3) Проволочный кабель с наконечником. 4) Соединение верхней части стержня а, который для сбережения места укорочен и обломан на чертеже. 5, 6) Пучки из стержней. 7, 8, 9 и 10) Скрепления основания стержня с деревянными частями крыши. 11 и 12) Муфты для соединения проводников. 13) Скрепление основания стержня с проводником, загибающимся вниз. 14) Конец подземного проводника, опущенный в воду колодца. 15, 16, 17) Подземные части проводника. 18) Якорь и корзина с углем — подземная оконечность проводника. 19) Защита порохового погреба, система Мельсана. 20) То же — по французской системе. 21) Защита высокого здания

Существует множество вариантов исполнения молниеотвода, начиная с самых простых самодельных вариантов и заканчивая профессиональными системами от именитых производителей. Мы настоятельно советуем использовать заводские решения, так как они гарантированно будут работать (при правильном монтаже) и, что немаловажно, выглядят намного привлекательнее с эстетической точки зрения.

В качестве примера мы разберем, как монтируется молниезащита от белорусского производителя «ТерраЦинк». Данная система включает в себя широкий ассортимент аксессуаров и комплектующих, позволяющих выполнять монтаж на строениях разной формы и сложности. Основу системы составляет молниеприемник, который в зависимости от габаритов может представлять собой молниеприемную мачту или молниеприемный стержень. Всего насчитывается более 20 видов элементов.

Молниезащита «ТерраЦинк»

В комплект будут входить основание, треноги и держатели токоотвода. Токоотводов компанией представлено 30 видов, что позволяет подобрать оптимальный вариант под любой фасад здания. Также система включает в себя 15 видов соединителей и зажимов токоотвода.

Держатель треугольной формы

Интересно знать! В качестве токоотвода для частных домов чаще всего используют 8-миллиметровый оцинкованный прут.

Система «ТерраЦинк» хороша еще и тем, что для установки вам не потребуется специальных инструментов. Монтаж выполняется за очень короткое время при том, что его можно осуществлять на эксплуатируемые здания. Комплектующие имеют небольшие размеры, что делает их незаметными на фоне строения.

Расположение элементов молниезащиты

Таблица. Как происходит установка такой молниезащиты?

Шаги, фото	Описание работ
Шаг 1. Установка держателей под токоотвод	Работа начинается с того, что на конёк кровли монтируются регулируемые держатели с металлическим стержнем. Фиксируются они очень просто — за счет затягивания крепежного винта.
Шаг 2. Монтаж остальных держателей	Токопровод у нас пройдет по всей крыше, поэтому держатели устанавливаются по всему коньку с шагом 1 м.
Шаг 3. Прокладка токопровода	Фиксируем в держателях токопровод диаметром 8 мм при помощи пластиковой защелки на верхушке держателя. Комментарий. Некоторые держатели имеют иное крепление токопровода, поэтому обязательно изучите перед монтажом прилагаемую инструкцию.
Шаг 4. Торцевой загиб токопровода	Чтобы увеличить площадь покрытия молниезащиты, свободный конец токопровода, выступающий за край конька, рекомендуется загнуть вверх под углом 45 градусов. Делаем это с двух сторон.
Шаг 5. Монтаж держателя токоотвода	На следующем этапе необходимо закрепить держатель под токоотвод. Монтируется он под черепицу или иные кровельные материалы, поэтому в месте установки придется произвести небольшой демонтаж, чтобы добраться до деревянной стропильной системы и обрешетки. Держатель фиксируется при помощи саморезов, после чего элементы кровли возвращаются на место. Образовавшееся отверстие дополнительно герметизируется, чтобы не допустить попадания внутрь воды во время дождя.
Шаг 6. Установка держателей на скате	Далее аналогичным образом крепятся держатели прямо по кровле до самой нижней части. Шаг установки также составляет 1 м.
Шаг 7. Дальнейшая разводка токопровода	В держатели 42202, идущие по кровле, устанавливается токопровод. Фиксация элемента аналогична той, что выполнялась ранее с коньковыми держателями.
Шаг 8. Соединение токопровода	Подведенные с боков токопроводы необходимо соединить с центральным. Делается это при помощи зажимов №51515 при затягивании болтов.
Шаг 9. Монтаж держателя под молниеприемник	Далее начинается процесс монтажа молниеприемника. Первым делом устанавливаем держатель. Проще всего его закрепить к вертикальной поверхности, например, стенке дымохода. 1. Для этого в ней просверливаются отверстия, в которые вставляются пластиковые дюбеля. 2. В них вкручиваются кронштейны до надежной фиксации. 3. Ставится стержень (молниеприемник), который фиксируется скобами, прикручиваемыми к кронштейну на болтовые соединения.
Шаг 10. Соединения молниеприемника с токопроводом	С нижнего конца у стержня имеется резьба, на которую накручивается зажим прута №55422. Высоту расположения этого элемента стоит отрегулировать так, чтобы он находился на одном уровне с коньковым токопроводом. Далее происходит соединение по уже рассмотренному принципу.
Шаг 11. Монтаж фасадных держателей	По фасаду, снизу-вверх, устанавливаются пластиковые держатели. Их монтаж аналогичен тому, как мы ранее крепили держатель молниеотвода. Шаг установки также составляет 1 м.
Шаг 12. Закрепление токопровода на вертикали	Далее соединяем токопровод со стеновыми держателями. Свес кровли при этом необходимо обогнуть так, чтобы нигде не было контакта с кровлей и прочими элементами, особенно металлическими. Если при прокладке необходимо обойти водоотлив коттеджа, то используйте держатели для водостока. Токопровод при этом можно пропустить по водосточной трубе, используя специальные крепежные элементы.
Шаг 13. Установка контрольного зажима	Токопровод должен заканчиваться на высоте 70 см от земли. На его конец крепится контрольный зажим
Шаг 14. Копка траншеи	Далее необходимо выкопать траншею, по которой будут проложены металлические шины заземления. Длина траншеи составляет 1 м, а глубина – 50 см.
Шаг 15. Установка держателя полосы	Под контрольным зажимом устанавливаем держатель полосы.
Шаг 16. Установка полосы заземления	Затем прикрепляем полосу заземления. Она погружается в траншею с загибом и проходит по ее дну.
Шаг 17. Установка контрольно-измерительного колодца	Устанавливаем контрольно измерительный колодец на край траншеи.
Шаг 18. Сборка штырей для заземлителя	Осуществляем сборку комплекта штырей для заземлителя. Тут все просто – на резьбу накручивается переходная муфта, через которую элементы легко соединяются друг с другом. Внимание! Количество штырей, а соответственно, и глубина их погружения в почву, рассчитываются при составлении проекта.
Шаг 19. Подготовка инструмента	По мере наращивания штыри забиваются в землю. Для этого вам понадобится специальная насадка на перфоратор и ответный ударный винт, который вкручивается в муфту, после чего удаляется и на его место становится следующий элемент штыря.
Шаг 20. Установка штыря	Забиваем штырь перфоратором на расчетную глубину. Обязательно при соединении его частей пользуемся антикоррозионной токопроводящей смазкой. Также используем антикоррозионную ленту, которой обматываются все соединения, находящиеся под землей.

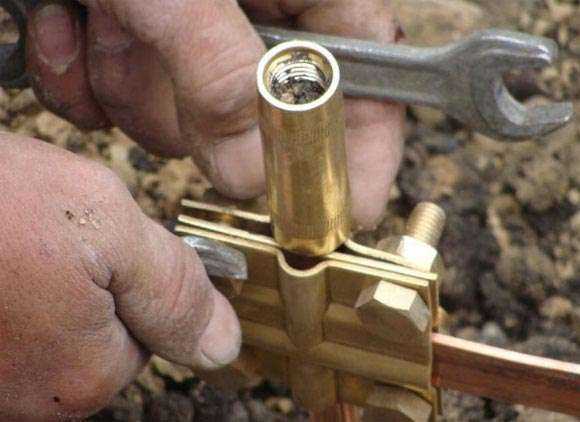

Шаг 21. Соединение штыря и полосы заземления	Далее устанавливаем на конец штыря зажим для прута, после чего выполняем стыковку с полосой заземления. При этом зажим разворачивается перпендикулярно, как показано на картинке.

Виды расположения молниезащиты кровли

Цены на держатели для токоотвода

Держатели для токоотвода

На этом работа заканчивается. Вам останется лишь засыпать траншею и красиво все замаскировать. Если монтаж выполнен правильно, то система образует вокруг дома зону, при попадании в которую, молния уйдет в землю.

Видео — Громоотвод в действии

krysha-expert.ru

Громоотвод — это… Что такое Громоотвод?

Молниеотвод

Молниеотвод (в быту также употребляется более благозвучное «громоотвод») — прибор, устанавливаемый на зданиях и сооружениях и служащий для защиты от удара молнии.

Считается, что молниеотвод был изобретён Бенджамином Франклином в 1752 году, хотя есть свидетельства о существовании конструкций c молниеотводами и до этой даты (например, Невьянская башня, бумажные змеи Жака Рома).^[1][2]

Описание первого способа защиты от молний появляется в ежегоднике «Альманах Бедного Ричарда». «Способ этот таков, — писал Франклин. — Возьмите тонкий железный стержень (каким, например, пользуются гвоздильщики) длиною достаточною для того, чтобы три-четыре фута одного конца опустить во влажную землю, а шесть-семь другого поднять над самой высокою частью здания. К верхнему концу стержня прикрепите медную проволоку длиной в фут и толщиной с вязальную спицу, заостренную как игла. Стержень можно прикрепить к стене дома бечевой (шнуром). На высоком доме или амбаре можно поставить два стержня, по одному на каждом конце, и соединить их протянутой под коньками крыши проволокой. Дому, защищенному таким устройством, молния не страшна, так как острие будет притягивать ее к себе и отводить по металлическому стержню в землю, и она уже никому не причинит вреда. Точно так же и суда, на верхушке мачты которых будет прикреплено острие с проволокой, спускающейся вниз на палубу, а затем по одному из вантов и обшивке в воду, будут предохранены от молнии».^[3]

Состоит из трёх связанных между собой частей:

• молниеприёмник — служит для приёма разряда молнии и располагается в зоне возможного контакта с каналом молнии; в зависимости от защищаемого объекта может представлять собой металлический штырь, сеть из проводящего материала или металлический трос, натянутый над защищаемым объектом
• заземляющий проводник или токоотвод — проводник, служащий для отвода заряда от молниеприёмника к заземлителю; обычно представляет собой провод достаточно большого сечения
• заземлитель — проводник или несколько соединённых между собой проводников, находящихся в соприкосновении с грунтом; обычно представляет собой металлическую плиту, заглублённую в грунт

Элементы молниеотвода соединяются между собой и закрепляются на несущей конструкции. Поскольку вероятность поражения наземного объекта молнией растёт по мере увеличения его высоты, молниеприёмник располагается на возможно большей высоте либо прямо на защищаемом объекте, либо как отдельное сооружение рядом с объектом.

Заземляющий проводник или токоотвод не обязательно должен быть проводник. Например, молниеотвод по патенту на изобретение №2019002 (1994.08.30) представляет собой радиопрозрачную диэлектрическую трубу, снизу закрыт и заземлен. Понижение давления внутри трубы создается набегающим ветром. Развивающаяся молния создает в трубе газоразрядный градиент. Разряд молнии отводится в землю плазмой внутри трубы.^[4]

Иногда молниеотвод встраивается в декоративные элементы здания или сооружения (флюгеры, навершия колонн и т. д.).

Примечания

См. также

Ссылки

Wikimedia Foundation. 2010.

dic.academic.ru

Молниеотвод – как работает громоотвод?

МОЛНИЕОТВОД

устройство для защиты зданий и сооружений от прямых ударов молнии. М. включает в себя четыре основные части: молниеприемник, непосредственно воспринимающий удар молнии; токоотвод, соединяющий молниеприемник с заземлителем; заземлитель, через который ток молнии стекает в землю; несущую часть (опору или опоры), предназначенную для закрепления молниеприемника и токоотвода. в зависимости от конструкции молниеприемника различают с т е р ж н е в ы е , т р о с о в ы е , с е т ч а т ы е и к о м б и н и р о в а н н ы е М. По числу совместно действующих молниеприемников их делят на одиночные, двойные и многократные. Кроме того, по месту расположения М. бывают отдельно стоящие, изолированные и не изолированные от защищаемого здания. Защитное действие М. основано на свойстве молнии поражать наиболее высокие и хорошо заземленные металлические сооружения. благодаря этому свойству более низкое по высоте защищаемое здание практически не поражается молнией, если оно входит в зону защиты М. Зоной защиты М. называется часть пространства, примыкающая к нему и с достаточной степенью надежности (не менее 95 %) обеспечивающая защиту сооружений от прямых ударов молнии. наиболее часто для защиты зданий и сооружений применяют стержневые М.

Молниеотвод в частном доме: инструкции по установке

тросовые М. чаще всего применяют для защиты зданий большой длины и высоковольтных линий. Эти М. изготавливают в виде горизонтальных тросов, закрепленных на опорах, по каждой из которых прокладывают токоотвод. Стержневые и тросовые М. обеспечивают одинаковую степень надежности защиты. в качестве молниеприемников можно использовать металлическую крышу, заземленную по углам и по периметру не реже чем через каждые 25 м, или наложенную на неметаллическую крышу сетку из стальной проволоки диаметром не менее 6 мм, имеющую площадь ячеек до 150 мм2, с узлами, закрепленными сваркой, и заземленную так же, как металлическая крыша. К сетке или токопроводяшей кровле присоединяют металлические колпаки над дымовыми и вентиляционными трубами, а в случае отсутствия колпаков — специально наложенные на трубы проволочные кольца. М. двойной (многократный) — два (или более) М. стержневых или тросовых, образующих общую зону защиты. М. одиночный — единичная конструкция М. стержневого или тросового. М. отдельно стоящий — М., опора которого установлена на земле на некотором расстоянии от защищаемого здания, сооружения. М.-сетка — М., в котором многократные горизонтальные молниеприемники пересекающиеся под прямым углом, укладываются на защищаемое здание, сооружение. М. стержневой — М. с вертикальным расположением молниеприемника. М. тросовый (протяженный) — М. с горизонтальным расположением молниеприемника, закрепленного на двух заземленных опорах. не рекомендуется название громоотвод.

Оцените определение:

Громоотвод на даче своими руками Громоотводы по принципу устройства бывают одностержневыми и тросовыми. Принимающий молнию электрод представляет собой металлический штырь с заострённым концом, диаметром минимум 15мм. В качестве токоотводящего провода используется либо гладкая арматура, либо металлический трос диаметром не менее 6мм. Если речь идёт об экономии средств, то в качестве проводника необходимо использовать арматуру. Крепление токопроводящей арматуры к молниеприёмнику, осуществляется при помощи сварки. Если же в качестве токоотводящего проводника используется трос, то соединение выполняют при помощи болтового соединения и пайки. Площадь контакта троса с молниеприёмником должна быть в 2,5 раза больше, чем площадь сечения токоотводящего троса или арматуры. Молниеотводной трос в свою очередь должен быть соединён с заземлителем, через который электрический разряд молнии уходит в землю и рассеивается.

Каков принцип действия молниеотвода?

Установка заземлителя для громоотвода не должна быть единой с общим заземлением дома. Заземление для дома изаземление для громоотвода, должны быть раздельными контурами. Но принцип устройства контур заземления громоотвода такой же, как устройство контур заземления для дома. Он подробно описан в статье нашего сайта. Необходимо знать, что место установки заземления громоотвода должно быть удалено от дома и от мест прохода людей на значительное расстояние. Монтаж заземлителя для громоотвода необходимо выполнять из металлических уголков, которые забивают или вдавливают в землю. Минимальный размер полки уголка 65мм, а его длинна 2,5 метра. Соединяются между собой уголки металлической полосой 40 мм, при помощи сварки. Полосой соединяют три вдавленных в землю электрода. Сама полоса после приваривания к заземляющим электродам должна находится в земле и тоже выполнять функцию рассеивателя тока. Чем больше площадь соприкосновения электродов с землёй, тем эффективнее будет работать молниезащита. После того как контур молниезащиты в земле установлен, к нему крепят молниеотводящий провод. Крепление его осуществляется при помощи сварки или болтов. После того, как провод закреплён, контур заземления засыпают грунтом. После того, как монтаж молниеотвода на даче выполнен, останется только выполнить замер сопротивления всей системы. Для этого необходимо иметь омметр, а если такового нет, нужно вызвать лабораторию. Сопротивление молниеотвода не должно превышать 10 Ом.

тут дело такое-вот скажем улица. ваш дом-и вы поставили штырь из металла выше всех домов на улице-вот и будете собирать все молнии в округе на ваш штырь. то есть-всё зависит от высоты домов у соседей-если все равны-то ставь не ставь гр. отвод-шансов попасть молнии именно в ваш дом-крайне мал. если ваш дом выше остальных-тогда ставьте. принцип действия-очень прост-страшна не сама молния-которая очень редко попадает в дома-скажем раз в миллион лет. а статическое электричество вокруг металлических крыш. антенн и прочих наворотов. оно может попортить электронику. поэтому и ставят громоотводы. обычно прут вокруг крыши или по коньку конец прута в землю.

В последнее время, помимо пассивных видов громоотводов (штыревой, сетчатый и тросовый ) появилась так называемая активная система защиты от грозы. На вид она напоминает обычный штыревой громоотвод, только на конце штыря находится электронное устройство. Оно помогает генерировать высоковольтные импульсы и во время грозы, они захватывают молнию и отводят её в землю, тем самым защищая здания от прямого попадания разряда http://www.mzke.ru/lightning_rod.html

Громоотвод необходим, только в том случае, если в округе нет высоких деревьев, линий электропередач и других конструкций, которые на порядок выше вашего дома.

Молниеотвод — устройство, устанавливаемое на зданиях и сооружениях и служащее для защиты от удара молнии . В быту также употребляется некорректное, но более благозвучное «громоотвод».

Во время грозы на Земле появляются большие индуцированные заряды и у поверхности Земли возникает сильное электрическое поле. Напряжённость поля особенно велика возле острых проводников, и поэтому на конце молниеотвода зажигается коронный разряд . Вследствие этого индуцированные заряды не могут накапливаться на здании и молнии не происходит. В тех же случаях, когда молния всё же возникает , она ударяет в молниеотвод и заряды уходят в Землю, не причиняя разрушений.

Считается, что молниеотвод был изобретён Бенджамином Франклином в 1752 году, хотя есть свидетельства о существовании конструкций с молниеотводами и до этой даты (например, Невьянская башня , бумажные змеи Жака Рома ).

Описание первого способа защиты от молний появляется в ежегоднике «Альманах Бедного Ричарда». «Способ этот таков, — писал Франклин. — Возьмите тонкий железный стержень . На высоком доме или амбаре можно поставить два стержня, по одному на каждом конце, и соединить их протянутой под коньками крыши проволокой. Дому, защищенному таким устройством, молния не страшна, так как острие будет притягивать её к себе и отводить по металлическому стержню в землю, и она уже никому не причинит вреда.

Молниеотвод — простой способ защиты дома во время грозы

Точно так же и суда, на верхушке мачты которых будет прикреплено острие с проволокой, спускающейся вниз на палубу, а затем по одному из вантов и обшивке в воду, будут предохранены от молнии».

Состоит из трёх связанных между собой частей:

• молниеприёмник — служит для приёма разряда молнии и располагается в зоне возможного контакта с каналом молнии; в зависимости от защищаемого объекта может представлять собой металлический штырь, сеть из проводящего материала или металлический трос, натянутый над защищаемым объектом.
• заземляющий проводник или токоотвод  — проводник , служащий для отвода заряда от молниеприёмника к заземлителю; обычно представляет собой провод достаточно большого сечения.
• заземлитель — проводник или несколько соединённых между собой проводников, находящихся в соприкосновении с грунтом ; обычно представляет собой металлическую плиту, заглублённую в грунт.

Элементы молниеотвода соединяются между собой и закрепляются на несущей конструкции. Поскольку вероятность поражения наземного объекта молнией растёт по мере увеличения его высоты, молниеприёмник располагается на возможно большей высоте либо прямо на защищаемом объекте, либо как отдельное сооружение рядом с объектом. Радиус защитного действия молниеотвода определяется его высотой и приближенно рассчитывается по формуле:

R=1,732 x h,

где h — высота от самой высокой точки дома до пика молниеотвода.

Иногда молниеотвод встраивается в декоративные элементы здания или сооружения ( флюгеры , навершия колонн и т. д.).

1. Критерии выбора молниеотвода
2. Как устроена молниезащита
3. Молниеприемник
4. Токоотвод
5. Заземлитель

Чтобы защитить здание и электроприборы от последствий грозовых разрядов производят монтаж систем молниезащиты.

Критерии выбора молниеотвода

Удар молнии, если отсутствуют молниезащитные устройства, может спровоцировать возникновение пожара, разрушение объекта, тяжелое поражение людей.

Молниеотвод выбирают с учетом ряда параметров, таких как:

• конструктивные особенности постройки;
• годовая интенсивность прохождения гроз в данном регионе;
• необходимая степень безопасности.

На сегодняшний день все объекты в зависимости от требований, которым должно соответствовать устройство молниеотвода, предназначенного защищать от опасного поражения молнией (прямой удар, занос высоких потенциалов и т.д.) подразделяют на три категории (подробнее: «Категории молниезащиты разных видов кровли»).

1. категория. К ней относятся здания, где складируются и ведутся работы с взрывоопасными химическими веществами, в результате чего постоянно присутствуют смеси паров, пыли, газов с воздухом, представляющие угрозу для жизни человека.
2. категория. В нее входят строения, в которых хранятся взрывоопасные вещества, прочно упакованные в металлическую тару, а взрывоопасная смесь, состоящая из газов, паров и пыли с воздухом может возникнуть лишь при аварийной ситуации. В случае взрыва разрушения будут частичными.
3. категория. Это здания, где отсутствует угроза возникновения взрывоопасных соединений с воздухом, там нет на хранении химических веществ, которые могут представлять угрозу для людей.

Монтаж молниезащиты зданий и сооружений – системы, предохраняющей от попадания прямого удара, заноса высоких потенциалов и вторичных воздействий, необходим для объектов, относящихся к 1 и 2 категориям. Зданиям 3 категории необходима установка молниезащиты от прямых ударов и заноса высоких потенциалов.

Как устроена молниезащита

Основными элементами системы защиты от удара молнии являются:

• молниеприемник;
• токоотвод;
• заземлитель.

Молниеприемник

Его назначение – это перехват электрического разряда. Конструкционное решение (см. фото) бывает в виде металлической сетки, троса или стержня:

• сетчатый молниеприемник укладывают непосредственно на поверхность кровли постройки.

  Для его изготовления используют стальные полосы или прокат из этого же материала с круглым сечением. Если создана молниезащита в виде сетки, то необходимо обеспечить постоянную уборку снежной массы и наледи с поверхности крыши, а также беспрепятственный сток осадков. Предельный размер ячеек, согласно нормам Международной Электротехнической Комиссии – 5 на 5 метров;

• тросовый молниеприемник представляет собой стальной канат, который подвешивают на опорных конструкциях.


  Как сделать молниеотвод: монтаж громоотвода для частного дома или дачи

  Молниеотводы тросовые, то есть с горизонтальным расположением молниеприемника, на двух заземленных опорах, как правило, используют для технических сооружений, имеющих значительную протяженность, например, для воздушных линий электропередач. Реже применяют для защиты зданий;

• стержневой молниеприемник относится к традиционному виду, который был придуман еще в XVIII веке. Его обычно используют, когда создают устройство молниезащиты частного дома, закрепляя на крыше здания. Чаще всего металлический стержень, изготавливают из профильного металлопроката.

Токоотвод

Токоотводы молниезащиты представляют собой проводник для соединения двух элементов молниеотвода — молниеприемника и заземлителя. Для их производства требуется черный или оцинкованный стальной прокат, имеющий диаметр не менее 6 миллиметров. Токоотводы соединяют с заземлением при помощи сварки или задействуют металлические хомуты с болтами и гайками. Этот элемент надо прокладывать наиболее коротким путем, ведущим от от молниеприемника к заземлителю. Внешняя его часть должна быть доступной, чтобы исключить возможность ослабления натяжения или повреждения. Читайте также: «Молниеотвод в частном доме своими руками».

В качестве токоотвода нередко используют металлические элементы зданий, на котором создается молниеотвод. Ими могут быть пожарные лестницы, трубы и т.д. – главное обеспечить надежный электроконтакт между всеми составными элементами системы молниезащиты.

Заземлитель

Заземление молниеотводов – это металлический проводник, контактирующий с почвой. Чаще всего в качестве заземлителя пользуются изделиями из металлопроката – угловым профилем, трубой или полосой. Когда создается молниеотвод своими руками, действующие нормативы допускают использование бывших в употреблении ли некондиционных труб для водо- и газопроводов. При этом заземлитель необходимо очистить от коррозии, самый оптимальный вариант – оцинковка. Сопротивление заземляющего устройства молниезащиты, если во время грозы вблизи него могут находиться люди, не может превышать 10 Ом.

Как измерять параметры заземляющих устройств, смотрите на видео:

Чтобы спроектировать максимально эффективную систему молниезащиты собственного дома, его владельцу потребуется учесть множество параметров.

astgift.ru

Что такое громоотвод 🚩 громоотвод википедия 🚩 Разное

Во время грозы большинство людей вздрагивают при раскатах грома. На самом же деле опасность несет в себе не этот звук, а разряд молнии. Он представляет собой чрезвычайно сильную искру, которая за очень короткий промежуток времени проходит в небе по несколько километров. Поскольку скорость света значительно превышает скорость распространения звука, человек вначале видит яркую вспышку, а только потом до него доходят раскаты грома.

Техническое приспособление, которое предназначено для защиты от ударов молнии, правильнее называть не громоотводом, а молниеотводом, но первое название благозвучней. По сути своей громоотвод представляет длинный и заостренный металлический стержень, который устанавливают на крышах строений. Нижний конец стержня соединяют с поверхностью земли. Принцип действия такого устройства основан на том, что разряд молнии стремится отыскать самый короткий путь. Молния бьет в стержень и без всякого вреда для других предметов по проводу уходит в землю.

Молния представляет особую опасность для тех, кто во время грозы стоит на открытом и ровном месте. Большой ошибкой будет прятаться от грозы под одиноко стоящим высоким деревом. Оно как раз и может сыграть роль того самого молниеотвода, в который непременно постарается ударить молния. Опасно во время грозы также пользоваться на открытой местности мобильным телефоном, поскольку это электротехническое устройство вполне способно принять на себя разряд молнии.

Принято считать, что громоотвод был изобретен в 1752 году Бенджамином Франклином. Но имеются также свидетельства того, что сходные по виду и назначению конструкции для отвода молнии существовали задолго до этого. Вероятнее всего, идея такого приспособления была найдена случайно, как это часто бывает со многими полезными изобретениями.

Принцип действия молниеотвода уяснить довольно просто. Нужно только понимать, что при грозе на поверхности планеты возникают большие электрические заряды, ведущие к образованию сильного электрического поля. Его напряженность наиболее велика у заостренных проводников, где способен возникать так называемый коронный разряд.

Если на строении установлен металлический штырь, заряды не имеют возможности накапливаться, а потому разряд молнии обычно здесь не возникает. В тех редких случаях, когда молния все же развивается, она бьет в металлический стержень, а заряд при этом уходит в землю. Чтобы молниеотвод был наиболее эффективен, его стараются расположить как можно выше. Вероятность поражения объекта молнией увеличивается с подъемом вверх. Поднятый на достаточно большую высоту стержень увеличивает зону, находящуюся под его защитой.

www.kakprosto.ru

Молниезащита (Молниеотвод, громоотвод, грозозащита). Описание, теория и виды молниезащиты

Доброго времени суток, уважаемые посетители проекта «Добро ЕСТЬ!», раздела «Мой дом»!

В сегодняшней статье мы будем говорить с Вами на тему молниезащиты.

Гроза, которая сопровождается громом и молниями – атмосферное явление, которое представляет для людей большую опасность. Свидетельствует об этом статистика – по всему миру, за 1 год от удара молнии гибнет более 3000 человек! Материальный ущерб же составляет миллиарды долларов, т.к. напряжение молнии настолько велико, что при попадании ее в электросеть сгорают горы различной техники и электроники.

Конечно же, современные дома строятся сразу с молниезащитой, и беспокоится здесь нечему, а вот как быть в селах, где этому вопросу мало кто уделял должное внимание? Давайте же рассмотрим вопрос о Вашей и Вашего дома безопасности, и если у Вас до сих пор нет молниезащиты, установим ее. Но для начала, немножко теории о грозе и молниях.

Теория о грозе

Итак, во время грозы, облака очень сильно электризуются относительно друг друга и земли. Фактически, облака и земля при грозе – разные полюса, которые можно считать разными обкладками гигантского, постоянно заряжающегося конденсатора. И когда разность потенциалов (напряжение) достигает своего пика, т.е. напряжения пробоя между этими «обкладками» (а это миллиарды вольт), то происходит разряд молнии. Гром – это акустическое производное от удара молнии.

Что такое молниезащита?

Молниезащита (грозозащита, громозащита) – комплекс мер и специальных приспособлений для обеспечения безопасности здания, а также имущества и людей, находящихся в нём.

Самым простым решением молниезащиты является – молниеотвод, или как его еще называют в народе – громоотвод.

Виды молниезащиты

Молниезащита бывает 2х видов — внешняя и внутренняя системы молниезащиты.

Внешняя система молниезащиты

Внешняя молниезащита представляет собой систему, обеспечивающую перехват молнии и отвод её в землю, тем самым, защищая здание (сооружение) от повреждения и пожара. В момент прямого удара молнии в строительный объект правильно спроектированное и сооруженное молниезащитное устройство должно принять на себя ток молнии и отвести его по токоотводам в систему заземления, где энергия разряда должна безопасно рассеяться. Прохождение тока молнии должно произойти без ущерба для защищаемого объекта и быть безопасным для людей, находящихся как внутри, так и снаружи этого объекта.

Существуют следующие типы внешней молниезащиты:

— Конструкция, когда молниеотвод выполняет роль проводника между обкладками этого конденсатора (т.е. конденсатор как бы замкнут накоротко). Поэтому заряд на его обкладках не накапливается, а конденсатор постоянно разряжается. И напряженность в районе молниеотвода практически нулевая. Иными словами, молниеотвод не «ловит» на себя молнию, а создает условия, когда молния не может возникнуть. Он просто «отводит» молнию от себя.

— Конструкция, когда молниеотвод принимает на себя удар молнии, и спускает все напряжение в землю.

Эти 2 типа подразделяются на следующие виды:

— молниеприемная сеть;
— натянутый молниеприемный трос;
— молниеприемный стержень;
— активная молниезащита.

В большинстве случаев, внешняя молниезащита состоит из следующих элементов:

— Молниеотвод (молниеприёмник, громоотвод) — устройство, перехватывающее разряд молнии. Выполняется из металла (нержавеющая либо оцинкованная сталь, алюминий, медь)

— Токоотводы (спуски) — часть молниеотвода, предназначенная для отвода тока молнии от молниеприемника к заземлителю.

— Заземлитель — проводящая часть или совокупность соединенных между собой проводящих частей, находящихся в электрическом контакте с землей непосредственно или через проводящую среду.

Внутренняя система молниезащиты

Внутренняя молниезащита представляет собой совокупность устройств защиты от импульсных перенапряжений (УЗИП). Назначение УЗИП защитить электрическое и электронное оборудование от перенапряжений в сети, вызванных резистивными и индуктивными связями, возникающих под воздействием тока молнии.

Общепринято выделяют перенапряжения, вызванные:

— Прямыми ударами молнии. Такие перенапряжения происходят в случае попадания молнии в здание (сооружение) или в подведенные к зданию (сооружению) линии коммуникаций (линии электропередачи, коммуникационные линии). Перенапряжения, вызванные прямым ударом, именуются «Тип 1» и характеризуются формой волны 10/350 мкс. Они наиболее опасны, так как несут большую запасенную энергию.

— Непрямыми ударами молнии. Эти перенапряжения происходят вследствие ударов вблизи здания (сооружения) или удара молнии вблизи линий коммуникаций. В зависимости от типа попадания различаются и параметры перенапряжений. Перенапряжения, вызванные непрямым ударом, именуются «Тип 2» и характеризуются формой волны 8/20 мкс. Они менее опасны: запасенная энергия примерно в семнадцать раз меньше, чем у «Тип 1».

История молниезащиты

Считается, что молниеотвод был изобретён Бенджамином Франклином в 1752 году, хотя есть свидетельства о существовании конструкций с молниеотводами и до этой даты (например, Невьянская башня, бумажные змеи Жака Рома).

Описание первого способа защиты от молний появляется в ежегоднике «Альманах Бедного Ричарда». «Способ этот таков, — писал Франклин. — Возьмите тонкий железный стержень (каким, например, пользуются гвоздильщики) длиною достаточною для того, чтобы три-четыре фута одного конца опустить во влажную землю, а шесть-семь другого поднять над самой высокою частью здания. К верхнему концу стержня прикрепите медную проволоку длиной в фут и толщиной с вязальную спицу, заостренную как игла. Стержень можно прикрепить к стене дома бечевой (шнуром). На высоком доме или амбаре можно поставить два стержня, по одному на каждом конце, и соединить их протянутой под коньками крыши проволокой. Дому, защищенному таким устройством, молния не страшна, так как острие будет притягивать ее к себе и отводить по металлическому стержню в землю, и она уже никому не причинит вреда. Точно так же и суда, на верхушке мачты которых будет прикреплено острие с проволокой, спускающейся вниз на палубу, а затем по одному из вантов и обшивке в воду, будут предохранены от молнии».

Обсудить молниезащиту на форуме

//forum.dobro-est.com/molniezashchita- … -grozozashchita-t456.html



dom.dobro-est.com

Громоотвод Википедия

Молниеотвод на памятнике

Молниеотвод — устройство, устанавливаемое на зданиях и сооружениях и служащее для защиты от удара молнии. В быту также употребляется некорректное, но более благозвучное «громоотвод».

Принцип действия

Во время грозы на Земле появляются большие индуцированные заряды, и у поверхности Земли возникает сильное электрическое поле. Напряжённость поля особенно велика возле острых проводников, и поэтому на конце молниеотвода зажигается коронный разряд. Воздух вблизи громоотвода в результате коронного разряда сильно ионизируется. Вследствие этого напряжённость электрического поля вблизи острия уменьшается (как и внутри любого проводника)^[1], индуцированные заряды не могут накапливаться на здании и вероятность возникновения молнии снижается. В тех же случаях, когда молния всё же возникает (такие случаи очень редки), молния исходит из молниеотвода, не причиняя разрушений^[2].

Устройство

Молниеотвод на церкви

Состоит из трёх связанных между собой частей:

• молниеприёмник — служит для приёма разряда молнии и располагается в зоне возможного контакта с каналом молнии; в зависимости от защищаемого объекта может представлять собой металлический штырь, сеть из проводящего материала или металлический трос, натянутый над защищаемым объектом.
• заземляющий проводник или токоотвод — проводник, служащий для отвода заряда от молниеприёмника к заземлителю; обычно представляет собой провод достаточно большого сечения.
• заземлитель — проводник или несколько соединённых между собой проводников, находящихся в соприкосновении с грунтом; обычно представляет собой металлическую плиту, заглублённую в грунт.

Элементы молниеотвода соединяются между собой и закрепляются на несущей конструкции. Поскольку вероятность поражения наземного объекта молнией растёт по мере увеличения его высоты, молниеприёмник располагается на возможно большей высоте либо прямо на защищаемом объекте, либо как отдельное сооружение рядом с объектом.

Радиус защитного действия молниеотвода определяется его высотой и приближенно рассчитывается по формуле:

R=1,732 x h,

где h — высота от самой высокой точки дома до пика молниеотвода.

Повысить радиус действия молниеотвода без увеличения высоты можно, если разместить на его острие источник гамма-излучения, который будет ионизировать воздух. С увеличением мощности источника увеличивается радиус действия молниеотвода, который таким образом можно увеличить до 100 и более метров^[3].

Иногда молниеотвод встраивается в декоративные элементы здания или сооружения (флюгеры, навершия колонн и т. д.).

История

Виды молниеотводов

1) Платиновый наконечник громоотводного стержня. 2) Проволочный кабель, зажатый наконечником. 3) Проволочный кабель с наконечником. 4) Соединение верхней части чтержня а, который для сбережения места укорочен и обломан на чертеже. 5, 6) Пучки из стержней. 7, 8, 9 и 10) Скрепления основания стержня с деревянными частями крыши. 11 и 12) Муфты для соединения проводников. 13) Скрепление основания стержня с проводником, загибающимся вниз. 14) Конец подземного проводника, опущенный в воду колодца. 15, 16, 17) Подземные части проводника. 18) Якорь и корзна с углем — подземная оконечность проводника. 19) Защита порохового погреба, система Мельсана. 20) То же — по французской системе. 21) Защита высокого здания.

Рисунки из статьи «Громоотвод»
(«Военная энциклопедия Сытина»)

Считается, что молниеотвод был изобретён Бенджамином Франклином в 1752 году, хотя есть свидетельства о существовании конструкций с молниеотводами и до этой даты (например, высокие мачты, обитые медью у храмов в Древнем Египте, подобные сооружения у храма царя Соломона в Иерусалиме^[4], Невьянская башня, бумажные змеи Жака Рома^[5]).

В России первые громоотводы были созданы М. В. Ломоносовым и Г. В. Рихманом в 1753 г.^[6]

Описание первого способа защиты от молний появляется в ежегоднике «Альманах Бедного Ричарда». «Способ этот таков, — писал Франклин. — Возьмите тонкий железный стержень (каким, например, пользуются гвоздильщики) длиною достаточною для того, чтобы три-четыре фута одного конца опустить во влажную землю, а шесть-семь другого поднять над самой высокою частью здания. К верхнему концу стержня прикрепите медную проволоку длиной в фут и толщиной с вязальную спицу, заостренную как игла. Стержень можно прикрепить к стене дома бечевкой (шнуром). На высоком доме или амбаре можно поставить два стержня, по одному на каждом конце, и соединить их протянутой под коньками крыши проволокой. Дому, защищенному таким устройством, молния не страшна, так как острие будет притягивать её к себе и отводить по металлическому стержню в землю, и она уже никому не причинит вреда. Точно так же и суда, на верхушке мачты которых будет прикреплено острие с проволокой, спускающейся вниз на палубу, а затем по одному из вантов и обшивке в воду, будут предохранены от молнии»^[7][6].

Природные молниеотводы

Лиана в кроне тропических деревьев при попадании молнии отводит электрический ток в землю и сгорает при этом, но защищает дерево подобно громоотводу^[8].

См. также

Примечания

1. ↑ Калашников С. Г., Электричество, М., ГИТТЛ, 1956, гл. XVI «Разряды в газах», п. 193 «Молния», с. 429;
2. ↑ Под ред. Г. С. Ландсберга. Том 2. Электричество и магнетизм. Глава VIII // Элементарный учебник физики. — 12-е изд. — М.: ФИЗМАТЛИТ, 2001. — ISBN 5-9221-0135-8.
3. ↑ Мухин К. Н. Глава 8, §33, часть 6. Радиоактивный громоотвод // Занимательная ядерная физика. — М.: Атомиздат, 1969. — С. 203. — 145 000 экз.
4. ↑ Мезенцев В.А. Этот загадочный мир. — М.: Московский рабочий, 1975. — Тираж 50 000 экз. — С. 130
5. ↑ Приключения великих уравнений (неопр.). n-t.ru. Дата обращения 7 мая 2018.
6. ↑ ^{1 2} Николай Горькавый Сказка о трёх богатырях, которые сразились с «электрическим драконом» // Наука и жизнь. — 2017. — № 2. — С. 81-89. — URL: http://www.nkj.ru/archive/articles/30634/
7. ↑ З. С. СЕМЕНОВА «КТО ОХОТИТСЯ ЗА МОЛНИЕЙ?» (неопр.) (недоступная ссылка). Дата обращения 18 августа 2008. Архивировано 24 мая 2013 года.
8. ↑ БИНТИ Лесные громоотводы // Наука и жизнь. — 2017. — № 10. — С. 29.

Ссылки

wikiredia.ru

как сделать и установить молниезащиту

Удар молнии представляет серьезную опасность для частного дома. Как известно, молния чаще всего бьет в самую высокую точку в округе. Если в данный момент эта точка – ваш дымоход, могут возникнуть проблемы во время ближайшей грозы. Для небольшого дома защиту от удара молнии можно соорудить без помощи профессионалов. Для того, чтобы установить громоотвод в частном доме своими руками вам понадобится немного времени, калькулятор, лопата и сварочный аппарат.

Перед тем как начинать разработку молниезащиты для своего дома или дачи, нужно разобраться, что такое громоотвод в принципе и как организовать его установку. Молниеотвод – система проводников, которые отводят электрический разряд в землю так, чтобы он не причинил вреда защищаемому объекту. Задача любого громоотвода – оградить здание от попадания в него молнии. На этом видео с громоотводом в действии можно прочувствовать всю мощь стихии.

Металлическая кровля наиболее опасна

Залог защиты от молнии – комплексный подход ↑

Молниезащита частного дома – достаточно широкое понятие. Прежде всего, она подразделяется на два подвида: внешнюю и внутреннюю. Только комплексный подход и правильное устройство как внешней, так и внутренней защиты гарантирует безопасность дома.

Внешней составляющей молниезащиты является громоотвод. В зависимости от конструкции молниеприемника различают несколько разновидностей:

• стержневой;
• тросовый;
• сетчатый.

Самым популярным видом громоотводов для частного дома является стержневой. Это обусловлено простой конструкцией и легкостью изготовления своими руками. Тросовый молниеотвод представляет собой один или несколько металлических канатов, натянутых на опорах над крышей дома. Не менее эффективным типом молниеотвода является сетчатая конструкция. Это металлическая сетка с заземлением, которая порывает крышу по всей поверхности.

Устройство молниезащиты

Внутренняя молниезащита должна обезопасить дом, его жильцов и все, что в нем находится от последствий удара молнии. Разряд такой мощности не может пройти бесследно, даже если на его пути встанет хороший громоотвод. Образуется сверхмощное электромагнитное поле, в зону действия которого попадают все проводники, чаще всего – инженерные коммуникации: газопровод, водопровод, отопительная система. Возникает сильное перенапряжение.

Для внутренней защиты здания и электроприборов устанавливают специальный аппарат – ограничитель перенапряжений или УЗИП – устройство защиты от импульсных перенапряжений. Это оборудование в комплексе с качественной наружной молниезащитой сделают дом защищенным от удара молнии.

Внутренняя молниезащита также важна

Из чего состоит молниеотвод ↑

Для того чтобы собственноручно спроектировать, изготовить и установить защиту от грозы в своем доме, нужно разобраться, из каких элементов она состоит. Молниеотвод в частном доме состоит из нескольких составляющих:

• молниеприемник;
• токоотвод;
• заземлитель.

Простым языком принцип действия молниезащиты можно описать так: молниеприемник «собирает» все молнии в зоне своего действия и направляет их по токоотводу в землю.

Молниеприемник – та часть громоотвода, которая первая принимает на себя удар молнии. Самым распространенным вариантом самодельных громоотводов является стержневой тип. В зависимости от размеров и конфигурации дома, он может быть установлен на крыше или на отдельно стоящей опоре.

Стержневой молниеприемник на крыше

Токоотвод – проводник, который направляет молнию в землю. Он представляет собой медный, стальной или алюминиевый провод. Главное условие – токоотвод не должен соприкасаться с другими металлическими частями дома.

Заземлитель – металлические прутья, которые отводят ток в землю. Чаще всего заземлитель имеет вид трех длинных отрезков профиля, вкопанных в почву. Между собой они соединяются треугольником. Все элементы молниезащиты в частном доме соединяются между собой при помощи сварки. Если такой возможности нет, используют болтовое соединение.

Самым простым этапом организации молниезащиты является ее установка. Куда более ответственными считаются подготовительные работы: расчеты, выбор места и материалов. Отсутствие критических ошибок на этом этапе гарантирует 60% успеха. Именно поэтому не следует преуменьшать важность тщательной и скрупулёзной подготовки.

Схема отведения ударов молнии

Формула для точного расчета ↑

Не нужно полагать, что любой длинный обрезок арматуры, установленный на крыше дома и соединенный с землей проводом защитит жилище от удара молнии. Громоотвод – конструкция достаточно сложная и чрезвычайно ответственная. Перед тем как сделать молниеотвод в частном доме, необходимо произвести все расчеты, оценить риски и учесть все мельчайшие нюансы.

Для расчета не нужно изучать пособие по электромеханике и вспоминать правило буравчика. Задача – подобрать необходимый размер громоотвода, чтобы обеспечить защиту на нужной вам площади. Если точно просчитать зону действия по формулам, можно добиться защиты 98%, что исключает попадание молнии в дом.

Если речь идет о молниеотводе стержневого типа, который идеально подходит для защиты небольшого дома или дачи, зона защиты имеет форму конуса. Расчетными методами были получены коэффициенты, которые используются для определения необходимой высоты громоотвода.

h = (rх+ 1,63hx)/1,5, где h – высота стержневого молниеотвода;hx – высота защищаемого здания;rx – необходимый радиус зоны защиты на уровне верхней точки защищаемого здания.
Эта формула верна для громоотводов высотой не более 150 м, что более чем достаточно для устройства молниезащиты частного дома.

Зона защиты громоотвода

Выбор материала для громоотвода ↑

Перед тем как сделать громоотвод на даче или у себя дома, нужно определиться с материалами. Металл для изготовления имеет большое значение. На сегодняшний день его делают из стали, меди или алюминия. Разница значения сопротивления этих материалов обуславливает разную необходимую площадь поперечного сечения.

Чтобы отобразить свойства всех трех видов наглядно, данные внесены в таблицу:

Минимальные размеры проводников при использовании разных материалов

Из таблицы видно, что лучше всего с задачей справляется медь. Дешевле делать громоотвод своими руками из стального профиля. Токоотвод имеет меньшее сечение, нежели остальные элементы молниезащиты. Правильно будет постепенно наращивать его толщину от молниеприемника к заземлению. Лучше всего использовать один и тот же металл для всей конструкции.

Медь – самый надежный материал

Место установки громоотвода и заземлителя ↑

Не менее важно правильно подобрать место для установки. Громоотвод должен быть самой высокой точкой на участке. Не забывайте про зону защиты в форме конуса. Следите, чтобы весь ваш дом попадал в эту зону. Получается, что чем дальше от дома находится защита, тем выше он должен быть.

Из экономических соображений разумней располагать громоотвод на крыше дома, тогда не придется тратиться на дополнительное сооружение высокой опоры. Профессионалы не рекомендуют устанавливать молниеприемник по центру крыши, лучше закрепить его на одной из стен. Так вероятность того, что на пути молнии станет какой-то элемент кровли снижается.
Отдельно следует подумать о размещении заземлителя. В тот момент, когда разряд огромной мощности будет уходить в землю, около заземлителя не должно быть никого. Поэтому ограничивается минимальное расстояние от заземляющего контура до стены дома – 1 м, и до пешеходных дорожек и тротуаров – 5 м. Расположите заземлитель в укромном месте, сделайте ограждение или установите предупреждающий знак.

Опора должна быть надежно закреплена

После того как все необходимые расчеты выполнены, место установки выбрано, а нужное количество подходящего материала закуплено, можно приступать к сооружению молниезащиты. Установка производится в несколько этапов. Основным монтажным работам предшествуют земляные. Подробную инструкцию о том, как сделать громоотвод в частном доме можно посмотреть в видео:

Видео:Громоотвод частного дома ↑

Обязательные работы по заземлению ↑

Несмотря на то что громоотвод располагается на высоких опорах, начинать его установку следует с земли. Первым делом нужно вырыть яму для заземления. До того как сделать громоотвод на даче или на приусадебном участке, определитесь с типом заземления.
Заземлитель замкнутой формы представляет собой три металлических стержня, сваренных треугольником при помощи металлической полосы. Для такого типа заземления придется вырыть яму соответствующей формы и глубины. Линейный тип заземления требует для установки наличия траншеи. Электроды заземления устанавливаются в одну линию и соединяются сваркой.

Для замкнутого заземлителя яма будет выглядеть так

Не стоит рыть яму глубиной равной длине электродов. Достаточно углубиться в грунт на 0,5-1 м. Стержни заземлителя все равно нужно будет забивать в землю. Проанализируйте в каком месте токоотвод будет встречаться с землей и соедините эту точку с местом залегания заземлителя глубокой траншеей.

Внутренняя система молниеотведения тоже должна быть заземлена. Щиток соединяется с заземлителем длинным проводом, который прокладывается под землей. Для этих целей нужно вырыть еще одну траншею, соединяющую будущий заземлитель с устройством защиты от перенапряжений.

Позаботьтесь о грунте. Чтобы ток легко уходил в землю, почва должна иметь высокий показатель электропроводности. Песчаные грунты не могут похвастаться таким свойством. Часто почву в районе заземления искусственно пропитывают раствором соли, чтобы поднять этот показатель.

Порядок основных работ ↑

Конструкция заземления проста, но должна отвечать всем требованиям надежности и безопасности эксплуатации. В качестве заземлителя в домашних условиях используйте несколько длинных отрезков стального профиля: уголок, полоса, труба. Они соединяются между собой очень прочно – сваркой. Материал для заземлителя следует брать с большим запасом. Находясь под землей во влажной среде, металл легко поддается коррозии, ржавеет, разрушается и уменьшается в размерах.

Заземление частного дома

Установите опору для молниеотвода в выбранном месте. Она должна быть устойчивой и прочной, чтобы защита от молнии не упала и не сломалась от сильного ветра еще до того, как начнется гроза.

Подготовьте стержневой молниеприемник нужной длины, которую вы вычислили по формуле. Если у вас не нашлось одного длинного отрезка металлопроката, ничего страшного. Можно соединить сваркой несколько частей. Если в качестве громоотвода вы взяли полую трубу, заглушите ее край металлической пробкой и заварите. Установите молниеприемник на опору.

Молниеприемник нужно надежно закрепить

Провод подходящего диаметра и длины нужно очень надежно подсоединить к молниеприемнику. Вместо толстой проволоки можно использовать стальную полосу. Она тоже достаточно гибкая и не хуже справляется с отводом разряда по контуру заземления.

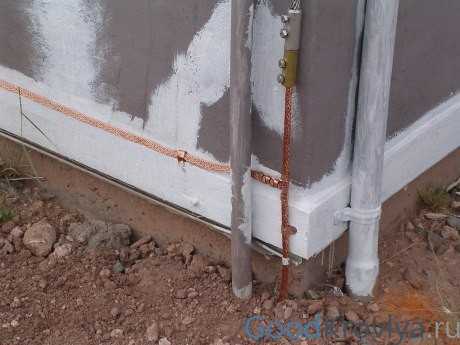

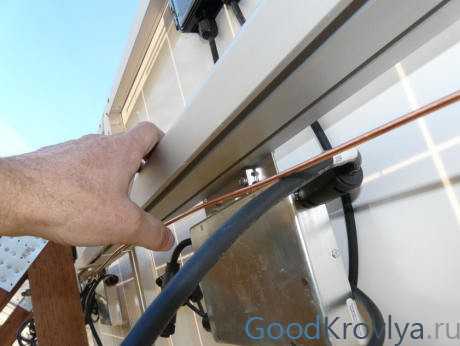

Токоотвод должен быть изолирован от металлических частей кровли

Проконтролируйте, чтобы контур заземления по всей длине не соприкасался с металлическими частями дома. Как известно, ток движется по пути наименьшего сопротивления. Неправильная организация молниезащиты может пустить разряд молнии в 200 000 А в другом направлении.

Медный токоотвод

Токоотвод должен привариваться к заземлителю не только в месте их соединения, но и по всей длине заземлителя, уходя в почву. Заземлитель забейте в землю, а яму и все траншеи – засыпьте.

Молниеотвод – конструкция, выполненная из металла. А металл крайне плохо переносит агрессивное воздействие окружающей среды. Чтобы ваш громоотвод не покрылся ржавчиной и не потерял своих свойств, нужно регулярно проводить осмотр и проверку системы.

Изначально на этапе монтажа все болтовые соединения нужно заизолировать и защитить от коррозии специальным составом. Повторять эту процедуру следует ежегодно. Сварные соединения нужно покрыть краской для защиты.

Проверяйте систему по всей длине

Весной, до начала сезона грозовых дождей, желательно провести визуальный осмотр всего контура, проверить контакты, при необходимости, зачистить их от окиси. Плохой контакт в контуре громоотвода очень опасен и может вызвать размыкание системы или возгорание.

Подземную часть молниезащиты тоже следует контролировать. Делать это можно не ежегодно, но не реже одного раза в три года. Заземлитель и токоотвод откапываются и проверяются на предмет повреждений и коррозионных разрушений. Иногда ржавчина так «съедает» металл, что некоторые элементы заземлителя приходится менять.

Важно понимать, что лучше не установить защиту вообще, чем сделать это неграмотно. Когда речь заходит о таком высоком напряжении и силе тока, любая ошибка может стать фатальной. Если вы не уверены в своих силах и сомневаетесь, что сможете установить громоотвод в частном доме своими руками, лучше не рискуйте, а обратитесь за помощью к профессионалам.

goodkrovlya.com
