Громоотвод в горячей точке – Что такое громоотвод? Нужен ли он на участке в моем загородном доме?

Громоотвод и молниезащита своими руками для дачи и дома.

Зона защиты одиночного громоотвода: 1.граница зоны защиты; 2.молниеотвод; 3.зона защиты в верхней точке; 4. зона защиты на уровне земли.

Гроза – захватывающее, опасное и до конца неизученное явление. Причем опасность даже не в том, что удар молнии обладает мощнейшей силой, а в том, что никто не может сказать, ударит ли «огненная стрела» в дерево или в жилой дом.

Но, если поведение грозы нельзя предугадать, от нее можно и нужно защищаться. К сожалению, лес от пожара во время грозы не убережешь, а вот для жилых домов единственное спасение – громоотвод. Это особенно актуально в тех регионах, где средняя интенсивность гроз составляет восемьдесят и более часов в год.

Насколько надежно защищает громоотвод от молнии, из чего он состоит и как его установить своими руками? Мы расскажем об этом в нашей статье.

Что такое зона защиты громоотвода.

Несмотря на то, что громоотвод может быть очень простым с виду, он имеет свою зону защиты и степень надежности. Что это значит? А то, что громоотвод защищает определенное пространство и здание или сооружение внутри него от прямых попаданий молнии.

По степени надежности зона защиты громоотвода бывает двух типов: тип А и тип Б. Первый тип, тип А – самый надежный, так как защищает от поражения больше, чем на 99,5%. Тип Б немного слабее и степень его защиты – 95%. Самая слабая степень защиты – на условной границе зоны.

Параметры зоны защиты для каждого типа и высоту громоотвода можно рассчитать. Допустим, на крыше здания установлен одиночный громоотвод-стержень с общей высотой (h) 150 метров. Если представить это схематически, то зона защиты громоотвода напоминает конус. Обозначим высоту конуса h_o. Радиус на уровне земли пусть будет R_o, высоту здания обозначим h_x, а радиус на уровне высоты здания – R_x. Зная высоту громоотвода, можно вычислить значения

R_x, R_oи h_o. Для зоны А это будет: h_o= 0,85h; R_o= (1,1-0,02)h; R_x= (1,1-0,02)*(h-h_x/0,85). Для зоны Б: h_o = 0,92h; R_o = 1,5h; R_x = 1,5(h – h_x/0,092).

Если же нам известны значения h_xиR_x, то можно рассчитать высоту громоотвода. Например, высота громоотвода с зоной защиты Б вычисляется так: h = R_x + 1,63h_x/1,5. Как видите, расчеты достаточно просты. Запомнив их, вы сможете обеспечить своему дому надежную молниезащиту.

Простой громоотвод: а)-общий вид; б)-заземлители типа «птичья лапа» и «треугольник». 1.молниеприемник; 2.токоотвод; 3.заземление.

Как устроен громоотвод?

Итак, с теорией разобрались, пора переходить к практике. Для начала, рассмотрим, из чего состоит элементарная система защиты от молний. Металлический стержень, который выступает над крышей, называется молниеприемник. Он принимает на себя прямые удары молний и должен выдерживать колоссальные нагрузки. Поэтому молниеприемник делается из полосовой и круглой стали с сечением не менее 60 квадратных миллиметров. Длина стержня не должна быть меньше двадцати сантиметров. Стержень размещают только в вертикальном положении на самой высокой точке крыши.

Затем к молниеприемнику приваривают, привинчивают или припаивают толстую проволоку из оцинкованной стали. Ее диаметр должен быть не меньше 5-6 миллиметров. Эта проволока называется токоотвод и прокладывается в тех местах, где может ударить молния, например, по коньку крыши или краю фронтона. Для крепления используют скобы, гвозди или хомуты. Причем крепить следует не вплотную к зданию, а на расстоянии 15-20 см. особенно на крыше, поскольку она может быть изготовлена из легковоспламеняющегося материала.

Заканчивается вся конструкция заземлителем. По нему ток после удара молнии уходит в землю. А чтобы заземлитель легко проводил электричество, его делают из материала с минимальным значением сопротивления. По правилам заземлитель должен быть расположен на расстоянии пяти метров от крыльца дома и всех дорожек. В качестве дополнительной защиты вокруг него нужно построить ограду радиусом 4 метра, поскольку во время грозы подходить к заземлителю очень опасно.

Глубина, на которой залегает заземлитель, может быть разной. Это зависит от того, какая почва в местности и от грунтовых вод. Для сухой почвы с низким уровнем грунтовых вод делают заземлитель из двух стержней длиной 2-3 метра. Их приваривают к толстой перемычке 100мм² в сечении. Всю эту конструкцию приваривают к токоотводу и вбивают в грунт на полуметровую глубину.

В случае с влажным или торфяным грунтом, где грунтовые воды подходят к поверхности на полтора метра и меньше, заземлитель делают из старых рессор или металлических уголков и закапывают горизонтально на глубину 80 см. Причем, чем глубже токоотвод уйдет в землю, тем лучше будет защита от молний.

Громоотводы частных домов: а) на крыше; б) на дымоходе. 1. молниеприемник тросовый; 2.молниеприемники стержневые; 3.планка деревянная; 4.заземлители; 5.токоотвод; 6.скобы; 7.проволока щцинкованная.

Молниезащита дома и дачи своими руками

На городских многоэтажках громоотводы обязаны устанавливать строители. Но делать это на каждом здании не нужно. достаточно установить один на крыше высотки, чтобы защитить все дома вокруг. Поэтому, прежде чем начать строительство, сначала проверяют, попадает и дом в зону защиты уже установленного громоотвода или нет. Если нет, значит надо ставить.

На частных же домах установкой громоотвода должен самостоятельно заниматься хозяин. Конечно, от удара молнии горят далеко не все дома без громоотвода. Своеобразным «громоотводом» может послужить низина, в которой расположен дом, или более высокое здание рядом. Кроме того, от молнии может защитить мощный громоотвод соседнего частного дома или дачи.

Но если такой защиты нет, придется позаботиться о ней самому. И в первую очередь защиты требуют дома с металлической крышей или перекрытые металлочерепицей. Выглядит такая крыша красиво, но она же и может представлять опасность. Дело в том, что и металлочерепица, и металлическая крыша укладывается на деревянный каркас или рубероид. Как известно, оба эти материала ток не проводят, а значит, крыша просто напросто лишена заземления и накапливает электричество из атмосферы особенно во время грозы. Но ток не может накапливаться вечно и рано или поздно ему нужен разряд. А что может быть лучшим разрядным устройством, чем наше с вами тело? Вот и получается, что стоит человеку после грозы просто коснуться крыши, он тут же получает мощнейший удар током в несколько тысяч вольт. Это может кончиться весьма печально. Кроме того, сам разряд молнии – это искры, от которых дерево и рубероид загораются мгновенно.

Чтобы ваша крыша не стала причиной пожара или гибели людей, ее следует заземлить через каждые двадцать метров. При этом молниеотвод не нужен, поскольку металлическая кровля сама по себе отличный молниеприемник.

Молниезащита частных домов с использованием дерева в качестве несущей конструкции: 1.молниеприемник; 2.токоотвод: 3.заземлитель; 4.границы зоны защиты; Rx-радиус защиты на высоте hx.

Дерево в качестве громоотвода

Громоотвод своими руками можно устроить не только на крыше. Если рядом с вашим домом растет высокое дерево, оно может послужить основой для громоотвода. Но есть одно условие: дерево должно быть выше вашего дома в два с половиной раза и расти на расстоянии не меньше трех метров. Если такое дерево есть, берете проволоку диаметром не меньше пяти миллиметров. Один конец этой проволоки закрепляете на верхушке дерева, а другой – опускаете на землю, привариваете к заземлителю и закапываете.

Высокое дерево может заменить мачта с молниеприемником или два металлических стержня на противоположных концах крыши. Токоотводом могут послужить и металлический желоб или водосток, по которому стекает дождевая вода. Но это не значит, что вам не понадобится заземлитель. Сделать его нужно, но помните, что он должен иметь сопротивление не больше 10 Ом.

На этом можно и закончить наш рассказ о громоотводах. Напоследок отметим, не важно, в каком доме вы живете, в тридцатиметровом коттедже или небольшом дачном домике. Потрудитесь установить громоотвод своими руками, регулярно проверяйте его, не нарушены ли где соединения. И тогда вы сохраните имущество и здоровье своих близких.



micomrus.ru

Громоотвод в горячей точке — Все про дачу

Иногда владельцы частных домов задумываются о том, как защитить себя и свой дом от удара молнией. Ведь есть регионы, где интенсивность гроз составляет от 80 часов в год. Поэтому возникает необходимость в установке громоотвода. А это может потребовать дополнительных расходов. Но ведь всегда можно сделать громоотвод на даче или в частном доме своими руками.

Содержание статьи:

Зона защиты

Схема зоны защиты громоотвода

Надо понимать, что любой громоотвод будет действовать только на определенном расстоянии и защищать лишь пространство вокруг себя. Необходимо установить его таким образом, чтобы в эту зону вошли все здания, находящиеся на участке, тем самым обеспечив их защиту от попадания молнии.

Различают степень надёжности громоотвода — тип А и тип Б. При этом речь идёт о зоне защиты. Первый тип защищает на 99,55% и определяется как самый надёжный, второй — на 95%. Существует термин «условная граница зоны» — здесь надёжность будет самой слабой.

Защиту зоны можно рассчитать. Параметры будут зависеть от типа и высоты громоотвода. Предположим, на кровле крыши смонтирован одиночный громоотвод-стержень, имеющий высоту (h) 150 метров. Если представить это с помощью схемы, то зона защиты громоотвода выглядит как конус. Рассмотрим формулы и пример расчета:

Зная высоту громоотвода, можно вычислить значения R_x, R_oи h_o.

Для зоны А расчёт будет выглядеть следующим образом: h_o= 0,85h; R_o= (1,1-0,02)h; R_x= (1,1-0,02)*(h-h_x/0,85).

Для зоны Б: h_o = 0,92h; R_o = 1,5h; R_x = 1,5(h – h_x/0,092).

Где h_o — высота конуса, R_o — радиус на уровне земли, h_x — высота здания, R_x — радиус на уровне высоты здания.

Эту формулу можно использовать и для расчёта других неизвестных. Например, нам необходимо узнать высоту громоотвода,  но мы знаем значения h_x и R_x, тогда для типа Б расчёт будет выглядеть так:

h = R_x + 1,63h_x/1,5.

Провести такой расчёт совсем не сложно, зато это станет гарантией того, что ваш дом надёжно защищён от грозовых ударов молний.

Устройство

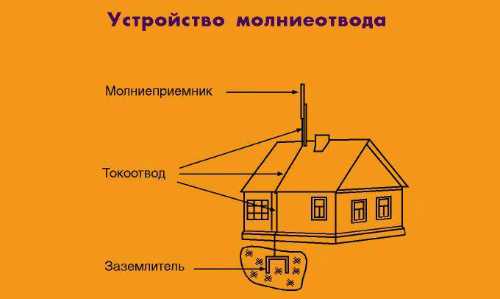

Устройство громоотвода

Для того, чтобы соорудить громоотвод, необходимы следующие элементы:

• молниеприёмник,
• токоотвод,
• заземлитель.

Молниеприёмник выглядит как металлический стержень. Он будет возвышаться над кровлей и принимать прямые удары молний, обеспечивая защиту дома и выдерживая нагрузки высокого напряжения. Лучше всего в качестве материала подойдёт сталь полосовая или круглая, имеющая площадь сечения не меньше 60 кв.мм. Также есть требования к длине такого молниеприёмника — стержень должен быть больше или равен 20 см. Размещают его исключительно в вертикальном положении. В качестве места лучше всего выбрать самую высокую точку здания.

Токоотвод представляет из себя толстую проволоку диаметром 5-6 мм. Хорошим материалом станет оцинкованная сталь. Располагается токоотвод в месте, где предположительно может ударить молния. К примеру, таким местом может стать конёк или край фронтона. Крепится токоотвод не совсем вплотную к зданию. Необходимо отступить расстояние в 15-20 см. Если же речь идёт о кровле из легковоспламеняющихся материалов, то тут надо быть особенно аккуратным и обязательно оставлять зазор. В качестве крепёжных элементов можно использовать скобы, гвозди или хомуты.

Заземлитель необходим, чтобы отвести удар тока в землю. При выборе материала нужно учитывать, что этот элемент должен легко проводить электрический заряд, поэтому выбирать стоит тот материал, который будет обладать минимальным

dacha.yarfotograf.ru

Использование громоотводов в городе.

Использование громоотводов в городе — явление далеко не редкое. Эффективная защита такого плана необходима зданию или сооружению для того, чтобы уберечь его от возможных повреждений и разрушений в грозу при попадании в объект молнии.

Устанавливают громоотводы на крышах высоток, отдельно стоящих строений, на промышленных предприятиях.

Вышки связи, линии электропередач, трубы заводов и другие подобные сооружения тоже имеют приспособления для отвода молний. В частном секторе устройство конструкций выполняется по желания застройщика.

Громоотводы (или правильнее — молниеотводы) являются внешним контуром в системе комплексной защиты строений от разрушительного действия грозового электрического заряда, который может сильно повредить само здание, вызвав возгорание кровельных материалов, элементов крыши, а потом и всей постройки.

Чаще же прямое попадание молнии в дом способно повредить проводку, вывести из строя оборудование и всю подключенную к электросети технику.

Главное же для чего нужны эти устройства так это для того, чтобы обеспечить безопасность людей, находящихся внутри здания или в непосредственной близости от него, когда бушует гроза.

В это время велика вероятность поражения электрическим током. Если же дом оборудован защитным приспособлением, вероятность его повреждения сводится к нулю, отсутствует и угроза жизни для проживающих там людей.

Нюансы обеспечения защиты

Громоотводы на домах в городе можно увидеть на крышах жилых, административных и промышленных зданий. Введение в эксплуатацию подобных объектов невозможно без наличия соответствующих приспособлений, наличие которых обеспечивает застройщик.

Выглядеть они могут по-разному, все зависит от необходимого уровня защиты. Работы по монтажу и проектировке системы проводятся квалифицированными специалистами, так как требуют детальных расчетов и точного исполнения.

В частном секторе молниеотводы оборудуются на крышах далеко не каждого здания. Плотность застройки и факт того, что молния всегда ударяет в более высокое место, позволяет устанавливать защиту только на высотных объектах, обеспечивая безопасность нижестоящих по умолчанию.

К факторам риска поражения строения зарядом относят:

• регион застройки с большим количеством гроз в году;
• одиночное расположение объекта;
• нахождение здания на возвышенности, даже если в нем немного этажей;
• использование для перекрытия кровельных материалов из металла;
• отсутствие рядом с домом деревьев;
• выбор для постройки здания горючих стройматериалов, в частности древесины;
• наличие на крыше антенн, спутниковых тарелок и т.д.

Заключение о том нужна ли частному строению молниезащита, может принять только специалист. Он же определит минимальный ее уровень и то, какими методами она будет осуществляться.

Принятие решения о том, останется защита базовой или будет выше остается за владельцем.

Наличие громоотвода не гарантирует того, что молния не попадет в дом. Но, если такое случится, конструкция обеспечит надежный перехват и безопасное отведение мощного электрического заряда в землю.

Конструкция громоотводов

Система молниезащиты дома представляет собой устройство, состоящее из трех элементов, в задачу которых входит прием электрического заряда молнии и отвод его по кратчайшему пути глубоко в землю, где он не может причинить вреда ни строению, ни людям.

Конструкция состоит из молниеприемника, расположенного на крыше, проводника — токоотвода, и заземлителя, находящегося под поверхностью почвы.

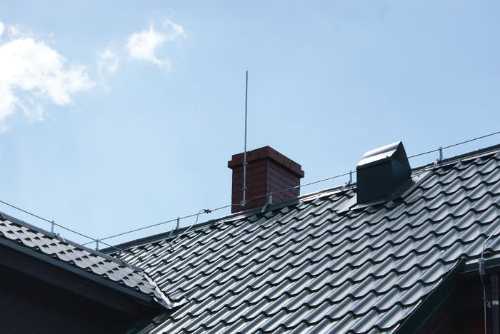

В качестве молниеприемника используют металлический стержень (классический вариант), вертикально выступающий за пределы крыши до 1, 5 м. Высота и расположение подбираются индивидуально и зависят от размеров и архитектурных особенностей здания.

На двухскатных кровлях молниеприемник может быть выполнен в виде троса, натянутого над коньком и закрепленного на мачтах у фронтонов. Используется и металлическая сетка, которую размещают по всему периметру крыши.

Обязательным условием является применение нержавеющих составов (медь, алюминий, оцинкованная сталь и д. р.) и отсутствие изоляции (токоприемники нельзя окрашивать или вскрывать лаком).

Ограждающие конструкции крыш и система водоотвода тоже могут сыграть роль принимающего молнии устройства, если выполнены из металла и не покрыты полимерами.

Токоотвод — это кабель, прикрепленный к молниеприемнику одним концом и соединенный с заземлением другим. По нему движется электрический заряд, направляясь в толщину грунта.

Ввиду колоссальных нагрузок, которые могут достигать тысячи ампер, токоотвод располагают по возможности вертикально, с минимальным количеством изгибов во избежание образования электродуги. Для большей безопасности кабель дополнительно изолируют.

Заземлитель может иметь разное исполнение и расположение в грунте. При поверхностном размещении грунтовых вод используют горизонтальное заземление, с применением металлических пластин, мотков провода, сварных или скрученных болтами треугольников, которые закапывают в землю.

Вертикальное размещение с использованием прутов и штырей, вбитых в грунт на глубину, где почва постоянно влажная, практикуется в регионах с глубоким водоносным слоем. Существует вариант заземления и на фундамент, если тот выполняется с армированием стальными элементами.

Каждый вариант устройства просчитывается индивидуально для каждого объекта.

Только правильно спроектированный и смонтированный громоотвод может обеспечить качественную защиту здания.

Во всех остальных случаях подобные конструкции являются хорошей приманкой для молний и дополнительным источником проблем для владельцев.
