Gu10 цоколь что это такое – Цоколь Gu10: Как подобрать светодиодные лампы?
использование, замена на светодиодный аналог
Огромное разнообразие всевозможных светильников иногда приводит в тупик потребителей несоответствием приобретаемых к ним ламп. А ведь именно правильный подбор лампочек делает их источниками света. Не секрет, что современные лампы делятся не только по используемым в них моделям световых источников. Есть еще один элемент, который лежит в основе выбора. Это цоколь лампочки. Так вот по этому элементы лампочки делятся на винтовые и штырьковые. А так как в основе темы этой статьи лежит галогенная лампа GU 10, то необходимо сразу же оговориться, что она относится к группе штырьковых.
Кстати, буква «G» обозначает, что этот световой прибор относится к штырьковой группе. Буква «U» показывает, что сами штырьки цоколя имеют расширенные концы, которые входят в паз крепления патрона. Число «10» – это расстояние между самими штырьками, измеряемое в миллиметрах. Необходимо отметить, что в лампах этого типа есть различные модификации, которые обозначаются и другими буквами. К примеру, X, Z, Y и так далее, они в маркировке заменяют букву «U».

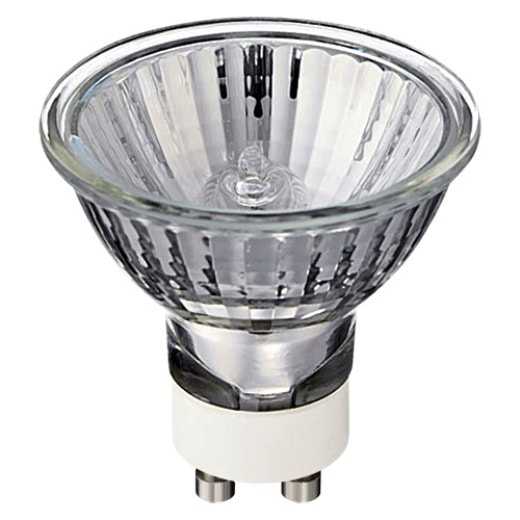

Иногда галогенную лампу GU 10 называют «стартерной». Все дело опять-таки в способе ее установки в патрон светильника. То есть, штырьки вставляются в паз, и сама лампочка поворачивается до упора. Такой способ применяется в люминесцентных светильниках, в которых таким образом устанавливается стартер.
Почему «галогенки» уходят с рынка
Появление на рынке светодиодных ламп практически свело на нет продажи галогенок. Это и понятно, ведь светодиодные осветительные приборы являются обладателями огромного количества преимуществ (здесь о них говорить не будем). И все же галогенная лампа с цоколем GU 10 еще сегодня применяется.
Производители предлагают несколько моделей, отличающихся друг от друга мощностным показателем. Он варьируется в пределах от 10 до 75 Ватт. Сами же лампы питаются от сети 220 вольт.
Но тут дело в другом. Любые лампы с цоколем GU 10 имеют, так сказать, направленный световой пучок, поэтому основное их применение – организовать освещение небольшой зоны. Вот почему светильники с такими лампами чаще всего используются не для общего освещения, а чисто для дизайнерских нужд. Или по-другому, для акцентного освещения. Поэтому чаще всего такие лампы устанавливаются в светильниках типа «споты».
А вот применение таких источников света – огромная сфера. В основном их используют для подсветки витрин в магазинах, картин в художественных галереях, в библиотеках над читальными столами. В быту их устанавливают в кухнях для подсветки рабочей зоны, в ванных комнатах, в прихожих около зеркала.
Необходимо отметить, что технические характеристики галогенок GU 10, особенно размерные показатели, у разных производителей могут отличаться. Но основные практически одинаковые. К примеру, модели мощностью 35 Вт.
- Сила светового потока равна 650 КД.
- Угол рассеивания 35º.
- Срок эксплуатации до 2000 часов.
- Чаще всего это зеркального типа лампы с отражателем из алюминия.
Светодиодные аналоги
Итак, светодиодные лампы GU 10 пришли на смену галогенным с таким же цоколем. Но в виду того, что конструкция самих светодиодов совершенно отличается от галогенок, то при их использовании возникают некоторые проблемы. К примеру, рассеивание светового потока светодиодного источника света имеет угол, равный 12-36 градусов, что не всегда хватает для зонального (акцентного) освещения.
Поэтому очень часто светодиодные аналоги GU 10 в своей конструкции имеют специальные рассеиватели-линзы, с помощью которых и расширяется диапазон углового освещения до 60º. Что касается мощности светодиодной лампы GU 10, показатель которой равен 3-4 Вт, то его вполне хватает, чтобы заменить собой галогенку мощностью 20-25 Вт. Кстати, количество светодиодов в лампах данного типа может быть разным: от одного до трех. При этом устанавливаются в конструкцию мощные светодиоды, обеспечивающие необходимое количество света. Сегодня все чаще лампа светодиодная GU 10 используется и для основного освещения в офисах, ванных комнатах, ими освещают витрины и стенды.
Необходимо также отметить, что светодиодные технологии усовершенствуются, а, значит, снижается себестоимость продукции. Поэтому в настоящее время лампы светодиодные с цоколем штырькового типа GU 10 по стоимостному показателю становятся приемлемыми.
onlineelektrik.ru
Разборка светодиодных ламп с цоколем GU10
Всем доброго времени суток! В обзоре разборка довольно популярных на Aliexpress светодиодных ламп с цоколем GU10.UPD
Надо заметить что продавец немедленно без вопросов согласился вернуть половину потраченных денег в ответ на претензию о том что мощность не соответвует заявленной. Никаких измерений не прикладывал, просто соcлался на модель светодиода.
Заказывал лампочки на пробу, без особых надежд на высокое качество, но все-таки с прицелом использовать их вместо дорогущих из IKEA, с ними в некоторой мере буду и сравнивать.
Приехали они в обычных белых коробках без единой надписи:

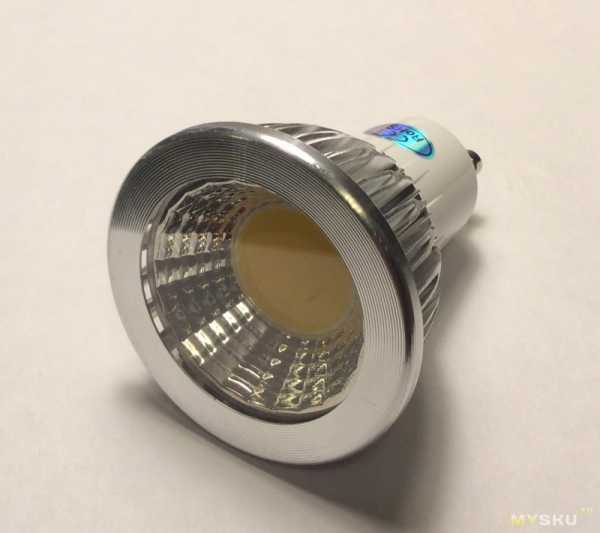

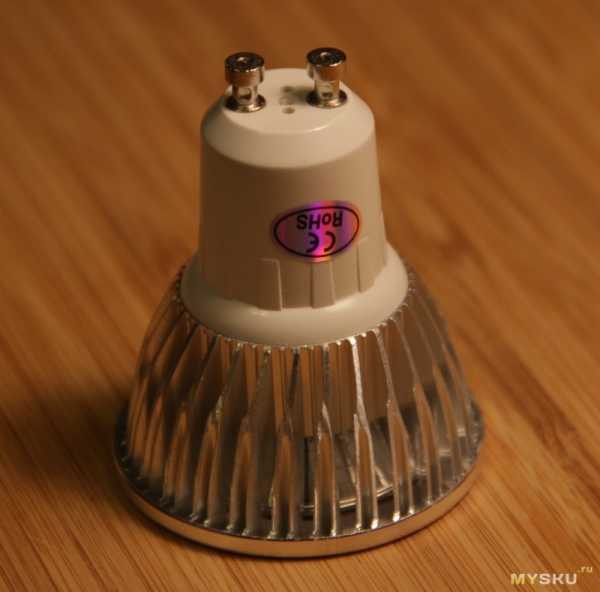

На самой лампе товарищи китайцы тоже не потрудились оставить опознавательных знаков:

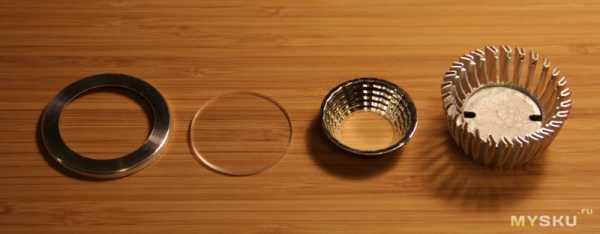

Лампочка очень легко разбирается. Никаких защелок, винтов, компаундов. Только два элемента на резьбе:

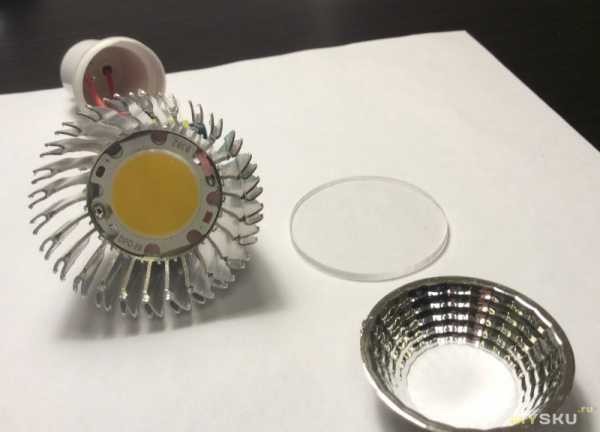

Качество изготовления не впечатляет (впрочем это было понятно и заранее по фото продавца). Лампочка очень легкая, алюминиевый (если?) радиатор тонкий, не понятно способен ли он рассеивать необходимую мощность. Порадовало что хоть сам светодиод установлен на теплопроводящую пасту:

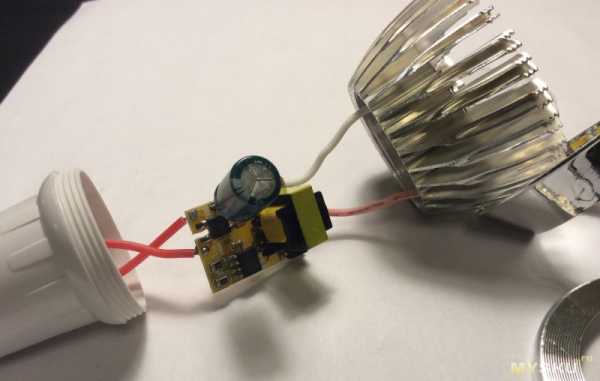

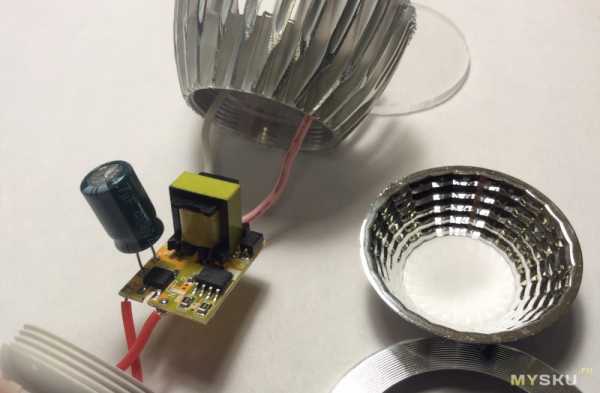

Порадовал драйвер. Я не силен в их схемотехнике, но это судя по всему не просто схема с реактивным сопротивлением на конденсаторе (хотя ожидал внутри увидеть именно ее), что вроде-как обещает лучшие показатели по пульсациям. Непосредвенно драйвер производитель как я понял заказывает у сторонней компании — darkenergy.en.alibaba.com/product/60241325568-801583606/led_driver_600ma_220v_3w_isolated_led_power_supply.html

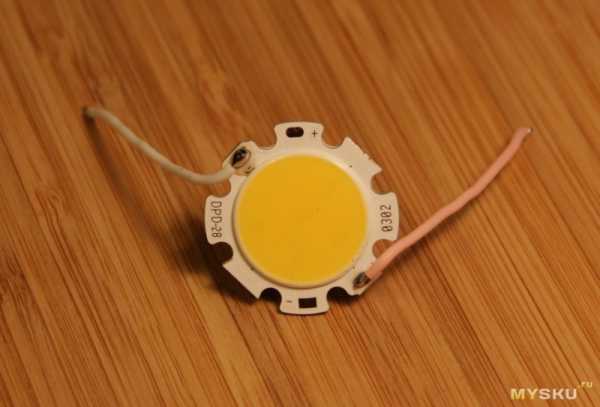

Дальше сюрприз. Лампочка была заказан самая маломощная из тех что предлагал продавец — 6 вт. Однако поиск в гугле по циферкам со светодиода приводит вот на эту страницу — dopdea.en.alibaba.com/product/1299038867-0/3W_COB_LED_chip_round_DPD_28_0302_warm_white_RoHS_and_EN62471_compliant_item_115.html
Там указано что светодиод имеет мощность 3 вата.
Нужно еще отметить, что у лампы данной конструкции угол светового луча 120 градусов. Что делает ее непригодной для использования в направленных спотах, она светит во все стороны.
Судя по яркости, если сравнивать с 4х ватными из IKEA на 3 эта светит, но точно никак не на заявленные 6. Цветовая температура также незначительно отличается в более холодную сторону — 3000к против 2700к.
В очередной раз убедился что большое количество заказав и положительных отзывов на али не всегда говорит о годном товаре.
Брать такие лампочки или нет решать вам. У меня будут лежать на черный день, еще бы такие не купил.
mysku.ru
Светодиодные лампы gu10 | Какие выбрать на алиэкспресс?
Я всю жизнь проработал электриком, но только недавно узнал, что такое светодиодные лампы gu10! Нет, что такое светодиодные лампы я знал, но вот эту маркировку
СКАЧАТЬ МОБИЛЬНОЕ ПРИЛОЖЕНИЕ ALIEXPRESS
Но лучше поздно, чем никогда, я все таки работал на производстве и потолочными светильниками не занимался. Так что же это такое?
Что такое GU10?
GU10 — это марка цоколя лампочек, которые вставляют в потолочные софиты, они вместо привычной резьбы имеют два ушка, в виде шляпки от гвоздя. Выглядит это вот так:
История тут вышла такая: у моей знакомой весь потолок в ванной ремонтники усеяли точечными софитами, в которых используется галогенная лампа gu10. Но у галогенных лам есть три минуса:
- Они едят много энергии
- Они быстро перегорают
- Они сильно нагреваются и поэтому патрон часто так пригорает, что трудно вытащить лампочку
После того, как мне пришлось несколько раз С БОЛЬШИМ ТРУДОМ менять пригоревшие перегоревшие лампочки, я решил заказать ей лампы светодиодные gu10 на алиэкспресс. И вот вчера эти лампы пришли.
Заказывал я эти лампы у ЭТОГО ПРОДАВЦА, прислал достаточно быстро, вот в такой упаковке:

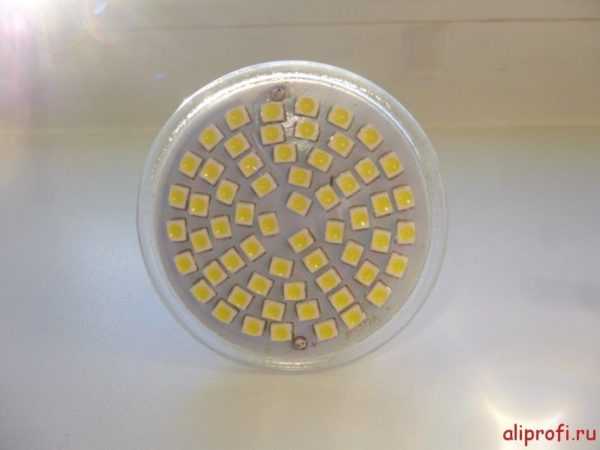

Каждая лампочка в коробочке, все обернуто в защитный пакет, так что дошло все нормально. Светят отлично, так как в каждой лампе много светодиодов:
Конечно, только время покажет, как долго они прослужат, по идее должны служить вечно, но вы же понимаете — это Китай!
Тест ламп с AliExpress MR16, GU10, G4
Как найти нужные лампы с цоколем GU10?
Все дело в том, что лампы могут немного отличаться по размерам, нужно взять исходную лампочку и посмотреть ее пропорции. Я выбирал МАКСИМАЛЬНО похожую на образец и не промахнулся, лампы подошли идеально.
В ЭТОЙ СТАТЬЕ я писал, как можно купить товар дешевле, не стоит переплачивать из-за неопытности. Так же, если интересно, то вот тут я писал о том, как выбрать лампу для сушки ногтей…
aliprofi.ru
Основные типы цоколей ламп
Практически у любого светильника в сопроводительной документации или характеристиках определены один или два, а иногда и более, типов цоколей используемых в нем ламп. Не нужно расстраиваться из-за непонятных вам обозначений, сейчас мы вкратце попробуем внести ясность, откуда появились эти разновидности цоколей. Для более удобного восприятия мы сделали для вас таблицу самых распространенных цоколей, с фотографиями и их кратким описанием, которая представлена ниже.
Давайте сначала выясним, что же это такое — цоколь. Мы все видели и держали в руках лампочки, которые используются в светильниках и люстрах, так вот мы можем их мысленно разделить на два составляющих фрагмента:
- первый, это верхний фрагмент лампы, который собственно и светит
- второй, это нижний фрагмент лампы, при помощи этой части лампочка закрепляется к светильнику, либо закручивается, либо вставляется в патрон светильника
Таким простым способом мы выяснили, что нижний фрагмент лампы и есть, тот самый цоколь лампы. А сейчас, мы узнаем, что обозначают буквенно-цифровые коды в наименовании цоколей. Первая буква в названии указывает нам на разновидность цоколя. Основные типы цоколей приведены в таблице ниже
| Тип цоколя | Описание |
| G | Штырьковый цоколь |
| E | Резьбовой цоколь/цоколь Эдисона |
| Р | Фокусирующий цоколь |
| В | Штифтовый цоколь |
| S | Софитный цоколь |
| R | Цоколь с утопленным контактом |
Числовая часть в наименовании цоколя, что располагается сразу за буквой, которую мы рассмотрели выше, говорит нам о диаметре резьбы цоколя (в миллиметрах) или на расстояние промеж штырей. Рассмотрим это на примере самых распространенных цоколей, таковыми являются цоколь E27 и E14, и так, у цоколя E27 диаметр резьбы равен 27 мм., а у цоколя E14, 14 мм. соответственно. Таблица с фотографиям и кратким описанием цоколей:
|
Фото |
Название |
Описание |
|
E27 |
Диаметр цоколя равен 27 мм. Один из самых распространенных типов цоколей. Работает от 220 вольт. |
|
|
|
E14 |
Такие лампы многие называют «Миньоны». Наравне с цоколем E27, так же является одним из самых распространенных цоколей. Работает в сети с напряжением в 220 вольт. |
|
|
GU10 |
Лампы с этим цоколем часто используются во встраиваемых светильниках. Длина штырей цоколя равна 5 мм. Технология крепления лампы с цоколем GU10 следующая: штыри вставляются в патрон и лампа проворачивается на 30 градусов. Рассчитан на напряжение 220 вольт. |
|
|
GU5,3 |
Один из самых распространенных типов цоколей для встраиваемых светильников. Данный тип ламп рассчитан для напряжения в 12 вольт. Для подключения ее к сети с напряжением в 220 вольт необходимо использовать трансформатор. |
|
|
G4 |
Лампы с такими цоколями чаще всего используются для декоративного освещения. Лампы рассчитаны для напряжения 12 вольт, при необходимости подключения ламп к сети 220 вольт, необходимо использовать трансформатор. |
|
|
G9 |
Представленный тип цоколя используется для декоративного освещения. Работает под напряжением 220 вольт. |
|
|
GY6,35 |
Цоколь лампы основан на штыревой системе. Лампы используются для декоративного освещения. |
|
|
T8 |
Чаще всего данная лампа используется в светильниках для подвесного потолка типа армстронг. |
|
E40 |
Лампы такого типа именуются, как «Голиаф», так же данный вид цоколя называют «стандартным промышленным цоколем». Обладают большой мощностью свечения, используются для освещения производственных помещений. |
foselectro.ru
Разборка светодиодных ламп с цоколем GU10
Всем доброго времени суток! В обзоре разборка довольно популярных на Aliexpress светодиодных ламп с цоколем GU10.
Сразу хочу предупредить, что никаких измерений CRI, пульсаций и т.п. не будет. Просто возможно кому-то увиденное поможет сделать выбор при покупке.
UPD
Надо заметить что продавец немедленно без вопросов согласился вернуть половину потраченных денег в ответ на претензию о том что мощность не соответвует заявленной. Никаких измерений не прикладывал, просто соcлался на модель светодиода.
Заказывал лампочки на пробу, без особых надежд на высокое качество, но все-таки с прицелом использовать их вместо дорогущих из IKEA, с ними в некоторой мере буду и сравнивать.
Приехали они в обычных белых коробках без единой надписи:
На самой лампе товарищи китайцы тоже не потрудились оставить опознавательных знаков:

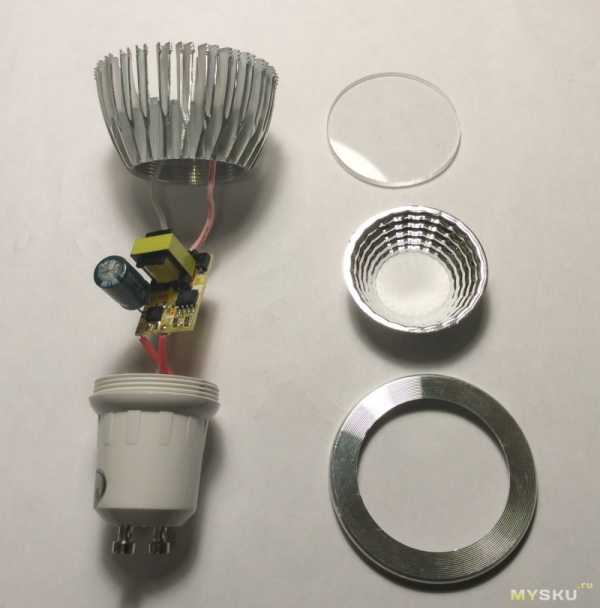

Лампочка очень легко разбирается. Никаких защелок, винтов, компаундов. Только два элемента на резьбе:
Качество изготовления не впечатляет (впрочем это было понятно и заранее по фото продавца). Лампочка очень легкая, алюминиевый (если?) радиатор тонкий, не понятно способен ли он рассеивать необходимую мощность. Порадовало что хоть сам светодиод установлен на теплопроводящую пасту:
Порадовал драйвер. Я не силен в их схемотехнике, но это судя по всему не просто схема с реактивным сопротивлением на конденсаторе (хотя ожидал внутри увидеть именно ее), что вроде-как обещает лучшие показатели по пульсациям. Непосредвенно драйвер производитель как я понял заказывает у сторонней компании —
mysku.me
Светодиодная лампа 12 Вт (4х3) с цоколем GU10 и ее переделка под цоколь G14
В обзоре будут указаны причины покупки лампы с таким экзотическим цоколем как GU10. Будет вскрытие с целью узнать качество электронной начинки и для замеров реальной мощности. Представлены попытки визуального сравнения с обычной лампой накаливания. Как результат проделанной работы — переделка на цоколь G14 и торжественное включение. Осторожно! Внутри много фото сделанных на обычную мыльницу.

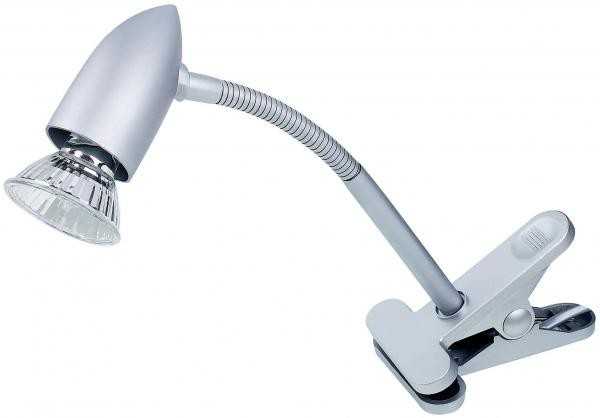

В моем распоряжении с некоторых пор появилась настольная лампа из IKEA под светодиодную лампу с цоколем G14. Но все как-то не складывалось у меня купить нормальную лампу под нее в китайских онлайн шопах — то пульсации дикие, то яркость слабая, то слишком длинная. Ну вот такие акции у них с коинсами и поинтами, что на них можно купить только лампу за 2-3$. Разумеется, можно увеличить бюджет, но тогда проще купить в оффлайне. Однако покупать в оффлайн не наш метод. Таким образом круг замкнулся…
И вот в один прекрасный день, находясь в отпуске я решил проверить чем живет аукцион Ebay, в том числе и по светодиодным лампам. По цоколям G14 с грустью было обнаружено, что или тот же недорогой шлак, что и в обычных китайских шопах, или дорогие фирменные лампы.
Однако мое внимание привлекли, относительно недорогие, при этом судя по всему с нормальными драйверами, лампы с цоколем GU10. Как выглядит такой цоколь хорошо видно на картинке в заглавии обзора. Очевидно, что просто так его не воткнешь в обычный патрон, но тут я вспомнил, что совсем недавно у меня сгорела очередная поделка китайских подвальных мастеров с цоколем G14. И в голове созрел план по скрещиванию этих двух, по отдельности бесполезных, ламп.
Не буду описывать все тонкости аукциона Ebay, скажу только, что искал лампу с бесплатной доставкой, по возможности помощнее и обязательно с диапазоном напряжений 110-220 В, что является хорошей гарантией наличия драйвера, а значит приличного исполнения.
Итак, ставки сделаны ставок больше нет, аукцион выигран за $0,59 с бесплатной доставкой — хорошее начало дела, теперь оставалось ждать доставки.
Заказ пришел быстро, отправление 20 июля — получение 6 августа. Приятно порадовала упаковка лампы, цветная с внутренним держателем. До этого мне лампы приходили или в простых белых коробочках или вообще в пупырку завернутые.
Упаковка лампы

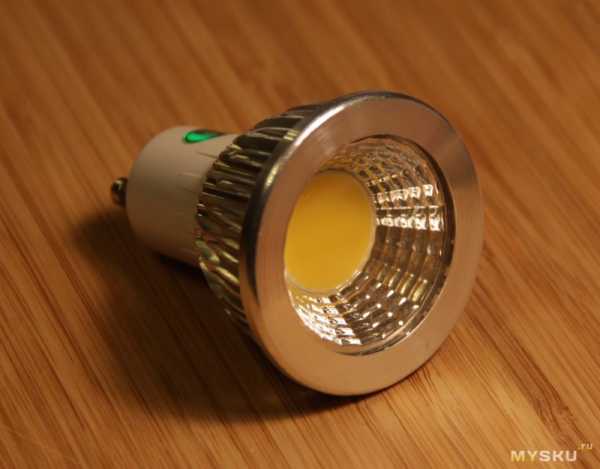

Сама лампа тоже порадовала наличием маркировки на цоколе, и даже какими-то намеками на «брендовость»
Лампа с маркировкой
Первым делом было проведено тестовое включение с целью первичного определения годности лампы для дальнейших манипуляций. Порадовал световой поток, а простейший тест на пульсации при помощи камеры телефона показал их почти полное отсутствие. Это вселило надежду, что внутри стоит действительно нормальный драйвер и все было затеяно не зря. Далее на фото как мог постарался сравнить обозреваемую лампу и обычную лампу накаливания на 40 Вт матовую. Съемку делал в ручном режиме, не бросайте тапками, я в этом не спец. Думаю понятно где какая лампа.
Сравнение led 12 Вт и накаливания 40 Вт матовая
Далее переходим ко второй части плана — разборка и заодно замер параметров.
Внутренности лампы
Как видно на фото в лампе на металлической подложке установлены 4 светодиода (тип затрудняюсь сказать). Подложка без термопасты просто прижимается к радиатору. Радиатор точно не алюминиевый, какой-то сплав. Пучок формирует пластиковая вставка с 4-мя псевдолинзами. В лампе действительно размещен драйвер. Он посажен на какую-то белую субстанцию, как пластилин, но только более густой.
Драйвер

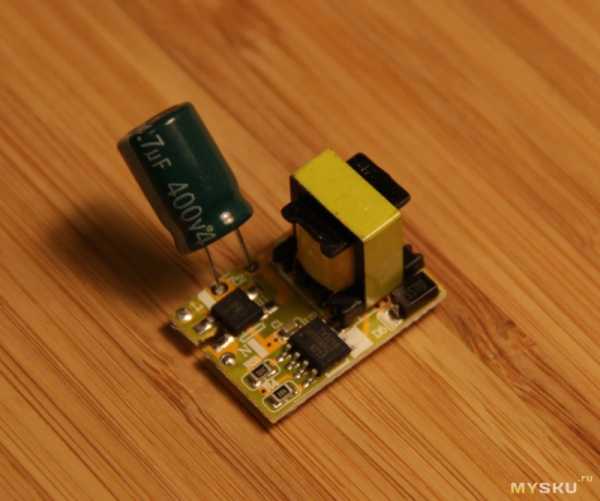

В драйвере установлен конденсатор 4,7 мкФ на 400 В. По остальному сказать не могу, но схемотехника простейшая. Самое время провести количественные замеры. Были замерены напряжение и ток во вторичной цепи (цепи питания светодиодов)
Напряжение, В
и ток, А
Таким образом у меня получается мощность в нагрузке 11,0 х 0,29 =3,19 Вт
Вопрос где тут 12 Вт? Ну да ладно… Никто и не ожидал тут увидеть 12 Вт.
Дело близится к концу. Пора взять донора цоколя E14
Донор цоколя E14
и скрестить с обозреваемым пациентом. Тут пришлось немного поработать напильником и обточить пластиковый корпус цоколя. Небольшая фаска помогла состыковать обе части. Надо отметить, что оригинальная конструкция собиралась на резьбовом соединении, а новый вариант «методом впрессовывания»
Смесь бульдога с носорогом
Сравнение с обычной лампой накаливания 40 Вт матовая
И как финал работы установка в настольную лампу с торжественным включением
Рабочее положение
После тестового прогона в течение 3-х часов температура радиатора, по ощущениям руки, была 70-80 градусов.
Выводы:
+ led-лампы с цоколем GU10 можно найти по интересным ценам
+ имеются недорогие варианты с каким-никаким драйвером
+ при определенном желании их можно использовать как основу для ламп с другим цоколем
— конкретно в этой лампе световой пучок очень узкий, напоминает фонарик. Хорошее освещение рабочей поверхности получается с расстояния около 1 м.
— не факт, что цоколь от другой лампы подойдет в качестве донора из-за иных размеров. Собранная лампа уже будет выглядеть не как «заводская»
— заявленная мощность завышена почти в 4 раза.
Всем спасибо за потраченное время. Конструктивная критика приветствуется.
