Гусиный шаг лестница расчет – мини-вариант «утиные» ступеньки, расчет марша на второй этаж и пошаговая инструкция сборки своими руками, примеры конструкций из металла и деревянных «лапок»

Расчет лестницы гусиный шаг калькулятор

Расчет основных показателей лестницы гусиный шаг

Рассчитать проектные данные лестницы «гусиный шаг» необходимо для того, чтобы определить основные показатели, от которых зависит не только внешний вид конструкции, но и степень её безопасности. Существуют значительные отличия такого изделия в сравнении с более привычными видами лестниц. И дело здесь не только во внешнем виде, но и в других моментах, которые и предстоит выяснить в процессе проведения расчетов.

Особенности конструкции

Лестница «гусиный шаг» значительно отличается от других видов оформления подъема на этаж. Благодаря этим отличиям её часто устанавливают в тех местах, где существуют строгие ограничения по площади. На недостаточном отрезке места установить безопасную и удобную лестницу очень проблематично. Здесь и приходит на выручку проект конструкции «гусиный шаг».

Характерная черта лестницы гусиный шаг — своеобразная форма ступеней и принцип их расположения

Свое название такая лестница получила благодаря особенностям оформления ступеней. Если конструировать привычный вариант в условиях ограниченного пространства, придется делать большой уклон и высокие ступени. Нормально ходить по такой лестнице практически невозможно, ведь стопа не будет полностью прилегать к поверхности, а видимость будет очень ограничена. Даже поручни не способны значительно облегчить ситуацию.

А вот проект по типу «гусиного шага» отличается формой и особенными вырезами на ступенях.

Вырезы на ступенях позволяют идущему отчетливо видеть направление своего следующего шага, что значительно повышает уровень безопасности подобных конструкций.

Лестница гусиный шаг, согласно расчетам, имеет больший градус уклона. Ступени проектируются таким образом, чтобы одна их сторона была большей, а другая – минимальной. Направление проступи чередуется. В итоге получается не только удобная и безопасная конструкция, но и довольно оригинальное изделие по своему внешнему виду.

Преимущества лестницы «гусиный шаг»:

• возможность использования на ограниченном пространстве;
• оригинальный дизайн;
• удобство использования;
• безопасность;
• экономия материалов.

Угол наклона

В первую очередь необходимо определить подходящий угол наклона конструкции. В отличие от традиционных лестниц, такая вариация возводится с большим уклоном. Оптимальную величину можно определить, ориентируясь на расстояние от пола первого этажа до пола второго, а также учитывая максимально допустимую границу размещения крайней ступени.

Благодаря необычной форме ступеней угол наклона может быть значительно больше, чем у традиционной лестницы

Значение угла наклона конструкции может варьироваться в пределах 45-65 градусов. Чем он больше, тем труднее будет подниматься по такой лестнице, поэтому особо усердствовать не стоит. Если приходиться работать с максимальным показателем, особое внимание нужно уделить ступеням.

Расположение и размер ступеней

Проектирование ступеней – не менее важный этап, чем определение уклона. Чтобы определить начальную позицию ступени необходимо обратиться к исходному проекту. Для прямых конструкций особого значения этот параметр не имеет, а вот для винтовых он играет определяющую роль. Чтобы было удобно передвигаться вверх и вниз желательно делать широкой часть ступени со стороны ведущей ноги. То есть в большинстве случаев максимальная проступь устанавливается справа.

Количество ступенек по стандарту должно быть нечетным. Если же это не получается при начальном расчете, разбейте остаток на меньшее нечетное количество поровну. Таким образом, вы будете начинать и заканчивать движение с одной ноги.

Схема ступеней лестницы гусиный шаг

Что касается ширины проступи, она неодинакова по всей длине элемента. Обычно её делают максимальной, на половину или 2/3 ступени. Срез может быт скошенным, под прямым углом или закругленным.

Длина шага

Расчет лестницы «гусиный шаг» осуществляется в двух плоскостях: по горизонтали и по вертикали. В первую очередь нужно определить ширину в горизонтальной плоскости. Обычно этот параметр высчитывается из среднего значения стандартного шага человека. В большинстве случаев принято брать за основу отрезок в 60-65 см. В особых случаях можно снизить этот показатель до 45-50 см, если пространство сильно ограничено, а для лестницы не предусматривается слишком частое её использование.

Для расчета вертикального шага по лестнице лучше всего воспользоваться специальной формулой:

Она основана на соотношении высоты и ширины ступени и горизонтального шага (в сантиметрах). Для произведения расчетов нужно суммировать двойную величину высоты ступени и её ширину. Одна из цифр в любом случае будет известна, а потому приравняв сумму к показателю горизонтального шага в установленных пределах можно определить неизвестный показатель.

Соотношение подступенка и проступи

Еще одним важным показателем является определение соотношения подступенка и самой ступени, а точнее, её проступи. Это позволяет максимизировать комфорт и безопасность спуска и подъема по лестнице такого типа, устанавливая оптимальный угол движения.

Конкретное соотношение для лестниц по типу «гусиный шаг» зависит от назначения постройки. Для общественных зданий, жилых домов, подвалов и открытых пространств оно просчитывается индивидуально.

Для жилых зданий соотношение подступенка и проступи обычно устанавливается на уровне 17:29 – 20:23. Такая пропорция действительна для межэтажных конструкций. Для хозяйственных и малоиспользуемых помещений можно изменить соотношение до 19:25 – 21:21.

При разработке схемы не забывайте оставить дополнительно место для установки перил и ограждений. Для произведения более точных расчетов можно воспользоваться специальными проектными программами или обратиться за помощью к специалисту.

Расчет лестницы с гусиным шагом

• Особенности лестниц с гусиным шагом
• Необходимые формулы
• Необходимые соотношения

Лестница «гусиный шаг» является достойным выходом из ситуации, когда необходима стационарная конструкция, а места для нее отведено мало. Ее обычно используют для подъема на мансарду, чердак. Это помещения, которые применяются под кабинет, детскую, игровую и т.д. «Гусиный шаг» можно выполнить в разных типах лестничных конструкций. Эти конструкции открытые и легкие. Различают лестницы на косоурах и тетивах.

Лестница “гусиный шаг” занимает мало места, почти в два раза меньше, чем обычная лестница.

Всвоем основании первые имеют 2 тетивы (направляющие), между которыми установлены ступени. Лестницы на косоурах бывают нескольких типов, в своем основании они имеют 2 направляющие (косоура), на которые сверху устанавливаются ступени. Лестницы на нескольких металлических косоурах имеют более изящный и современный внешний вид, чем на деревянных. В этой конфигурации возможно использование ограждения из нержавеющего и черного металла.

Особенности лестниц с гусиным шагом

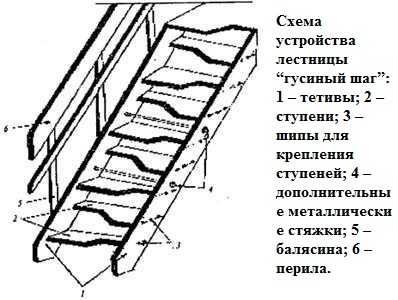

Схема устройства лестницы “гусиный шаг”: 1 – тетивы; 2 – ступени; 3 – шипы для крепления ступеней; 4 – дополнительные металлические стяжки; 5 – балясина; 6 – перила.

Главная их особенность – форма ступени. Она может быть h-образная, клиновидная, сферическая. Ее основной принцип заключен в следующем: одна сторона ступени уже другой в несколько раз. Спуск и подъем проходит по широкой части ступеней. Если посмотреть сверху, то видно, что ступени располагаются симметрично линии хода и при ходьбе вызывают ассоциации с гусиным шагом. Еще такие построения называют мотыльковыми, так как ступени похожи на крылья бабочек.

Для проведения расчета важно учитывать, что лестницы типа «гусиный шаг» можно установить на ограниченном пространстве (1-2 м²), но у них при этом большой угол подъема – 50-70°.

Схема устройство деревянной лестницы.

Такая конструкция обязательно должна быть оснащена прочным и удобным ограждением. Ведь при подъеме по такой крутой и не очень удобной постройке первое, что вы захотите сделать, – взяться за поручни, а второе – поскорее спуститься по ней.

Когда проводим расчет, необходимо учитывать, что главным критерием для указания характеристик ступени является стандартный шаг человека, который равняется обычно 60-65 см.

Данный шаг является средним арифметическим показателем для горизонтальной поверхности, потому показатель для передвижения могут изменять.

Вернуться к оглавлению

Необходимые формулы

Для расчета длины шага на лестнице, аналогичной длине шага по горизонтали, используют такую формулу:

2m+sz=60-65 см (среднее значение 62 см),

• sz – ширина ступени, [см];
• m – высота ступени, [см].

Соотношение между показателями m и sz зависит от функциональных особенностей лестницы.

Схема размеров лестницы.

Представленная формула является основной, хотя есть множество других формул, с помощью которых можно определить соотношение между параметрами sz и m (например, m+sz=46-50 см). Используя это соотношение и имея одну известную величину, можно узнать другую величину. К примеру, дистанция между двумя уровнями дает возможность определить для ступеней высоту m и с помощью формулы, указанной выше, дает возможность рассчитать ширину проступи sz. Нужно выбирать параметры, в наибольшей степени соответствующие основному предназначению лестницы.

Ее параметры возможно указывать с применением умножения или дроби, к примеру, 18/30 см или 18×30 см. В дроби в числителе указывается высота подступенка, а в знаменателе – проступь ступени. Во втором варианте в качестве множителя используется проступь, а множимое – высота подступенка.

Все формулы, описанные ранее, дают возможность определить связь параметров для приставных трапов и лестниц. Для приставных лестниц различных типов соотношение – 28/7, для вертикальных – 31,5/0. Следовательно, ступени всех вертикальных лестниц располагаются одна над другой, а приставные располагаются с незначительным наклоном.

Значения высоты и ширины ступеней важно высчитывать без ошибок и точно, так как даже мельчайшая погрешность при вычислении вызовет появление при наличии многих подступенков серьезных отклонений. Все подступенки в лестнице должны быть полностью идентичными по высоте.

Удобство использования конструкции зависит в полной мере от корректного вычисления углов подъема и спуска. Порой сильно пологая лестница может быть в использовании весьма некомфортной. Далее представлен перечень известных соотношений подступенка и проступи, чтобы произвести расчет лестницы .

Вернуться к оглавлению

Необходимые соотношения

Главная / Библиотека / Самостоятельный расчет лестницы гусиный шаг

Самостоятельный расчет лестницы гусиный шаг

В каждом здании или помещении, имеющем несколько уровней, обязательно устанавливается лестница. Виды подъемных конструкций и особенности их конструкций очень разнообразны. Их выбор зависит от назначения и габаритов помещения, условий эксплуатации и многих других факторов. Одной из самых оригинальных можно назвать лестницу, получившую название «гусиный шаг». Для того, чтобы по такой конструкции было удобно ходить, необходимо произвести правильный расчет лестницы гусиный шаг.

Как выглядит лестница гусиный шаг?

Особенности конструкции

Именно с походкой гуся сравнивают передвижение человека по такой конструкции. Форма ступеней в такой конструкции ассоциируется с крыльями мотылька или веслами, что дает им соответственные названия – мотыльковые или весельные. Для удобства передвижения по устройству закрепляются эти ступени поочередно, то широкой, то узкой своей стороной. Главное, правильно рассчитать ширину ступени. Подобные конструкции начали использовать еще несколько веков назад, и устанавливались они, в основном, в узких помещениях с необходимостью продолжительного подъема – башнях, колокольнях, мельницах.

В высоких, но достаточно тесных помещениях перемещение по лестнице может стать не просто некомфортным, но и весьма травмоопасным. Это обусловлено тем, что для размещения конструкции в таком ограниченном пространстве, придется увеличивать высоту ступенек и уменьшать ширину проступи. Соответственно, при спуске человеку придется практически прицеливаться, чтобы попасть ногой на каждую последующую ступеньку. Перемещение объемных грузов по таким ступеням тем более становится небезопасным и практически невозможным. Именно в таких непростых условиях устанавливаются изделия «гусиный шаг», как видно на фото. Они позволяют значительно сэкономить место, и, благодаря оригинальной форме ступеней, делают лестницу удобной и практичной. Дело в том, что человек, в основном, на ступень становится только одной ногой. Следовательно, именно для одной ноги должна быть предусмотрена удобная широкая проступь, а вот второй конец ступеньки можно сделать значительно уже. Следующая ступень должна предусматривать широкое пространство для второй ноги и так далее. Чередование ступеней позволяет не только существенно экономить место, но и прекрасно видеть при спуске каждую следующую ступень из выреза предыдущей.

Проектирование

При проектировании подобной лестницы нужно правильно рассчитать расположение первой ступени. Особенно это важно, если устройство поворотное. Чтобы человеку не пришлось делать дополнительных маневров, необходимо руководствоваться простым правилом: первая ступень широкой стороной должна быть направлена в противоположную сторону от поворота конструкции. То есть, если лестничный пролет поворачивает влево, первая ступенька должна быть установлена для правой опорной ноги.

Материал для лестниц «гусиный шаг» можно выбирать любой, как и для других лестничных конструкций. Это может быть:

• Дерево;
• Металл;
• комбинация нескольких материалов.

Например, надежный металлический каркас в сочетании с оригинальными ступенями, сделанными своими руками из специального пластика, могут придать помещению неповторимую атмосферу. А если к этому добавить кованые ограждения или другие фактурные перила, изделие станет не просто функциональной конструкцией, а настоящим украшением дома.

Параметры конструкции

Лестницы с «гусиным шагом» чаще всего устанавливают для экономии места, поэтому придают им достаточно большой угол наклона – от 45º до 65º. При таком положении спуск и так весьма затруднен. Для повышения степени комфорта и надежности лестничной конструкции ступеньки имеют широкую проступь только на 1/2 или 2/3 от всей длины ступени. А дальше формируется прямой или косой срез, либо плавное скругление до минимального значения.

Исходя из размеров места и выбранного угла наклона, производится расчет количества ступеней и их геометрические параметры:

• ширина ступени в месте, куда должна опираться нога, должна примерно соответствовать стандартной ширине обычных ступенек – около 300 мм. Хотя, конечно, для уменьшения габаритов этот параметр тоже урезают.
• размер узкой части может варьироваться в зависимости от материалов, типа конструкции и дизайнерских решений.
• подступенки практически не используются,
• а вот вертикальное расстояние между ступенями несколько увеличивают по отношению к стандартному. Опытным путем определено, что наиболее комфортная высота ступенек равна 150 мм. Но, в условиях экономии места и при использовании лестниц типа «гусиный шаг», допускаются при расчете некоторые отклонения. Однако злоупотреблять этим не стоит, так как даже незначительное поднятие ступенек резко снижает уровень комфорта при дальнейшей эксплуатации изделия.

Подобная конструкция может применяться как для маршевых конструкций на косоурах или тетиве, так и для винтовых на центральной опоре и без нее.

Подведем итоги

Лестницы гусиный шаг считаются идеальным решением в помещениях, где для подъемной конструкции практически нет места, однако обустроить ее на второй этаж просто необходимо. Главное в этом случае, правильно рассчитать все параметры изделия, чтобы ходить по ней было удобно и комфортно.

Источники: http://vseolestnicah.ru/dizajn-i-proektirovanie/raschet-lestnicy-gusinyj-shag.html, http://1polestnicam.ru/raschet/lestnicy-gusinyi-shag.html, http://2ladders.ru/raschet-lestnicy-gusinyj-shag

lestnica-mpl.ru

инструкция по проектированию и расчету, видео процесса, фото различных вариантов

Если при выборе вида лестничной конструкции во главе угла стоит максимальная экономия жилого пространства, то варианта лучше, чем «гусиный шаг» не найти. Главное, правильно спроектировать подъемную систему и предельно точно выполнить все расчеты. В этом вопросе мы вам и поможем.

Конструктивные особенности

Лестницу «гусиный шаг» отличает от всех остальных подъемных конструкций — форма ступеней. Они могут быть:

• h-образными;
• сферическими;
• клиновидными.

Нестандартная проступь имеет 2 значения ширины: одна ее сторона, по которой происходит передвижение, широкая, а другая — узкая. В плане видно, что относительно линии хода, они расположены симметрично.

Ступени мотыльковой лестницы располагают симметрично относительно центра

Человек, передвигающийся по такой лестнице, вынужден совершать не совсем стандартные движения — его походка напоминает ходьбу известного лапчатого пернатого. Иногда форма проступи ассоциируется с крыльями бабочки, поэтому есть и другое, более романтичное, название у этой лестничной системы — мотыльковая.

Форма ступеней у лестницы такая, что передвигаясь по ним, вы будете копировать походку водоплавающих

Конструкцию нельзя назвать удобной, выбор ее продиктован только необходимостью поместить лестницу на настолько стесненном пространстве, что ни о какой другой системе не может быть и речи. Лестничный марш наклонен под углом от 50 до 70 градусов, что позволяет «вписать» его в площадь в 1-2 кв. м.

Большого комфорта при передвижении по такой лестничной конструкции вы испытывать не будете, но зато это хороший выход при недостатке свободной площади

Учитывая большую крутизну, необходимым условием является наличие прочного, удобного ограждения. Без поддержки нельзя чувствовать себя в безопасности, особенно при спуске.

Особенности передвижения по мотыльковой лестнице продемонстрированы в видео, как видите без ограждения это сделать трудно и даже опасно.

Проектирование лестницы «гусиный шаг»

Если вы намерены своими руками выполнить лестницу «гусиный шаг», включая и проектирование, то следует учитывать следующие моменты:

1. При передвижении по лестнице на проступь наступает только одна нога. Поэтому достаточно одной опорной части, по ширине соответствующей размеру ноги с небольшим запасом. Остальную поверхность ступени можно максимально сузить, но только так, чтобы она выдержала вес человека.

   Хотя по такой лестнице можно шагать только вразвалочку, выглядит она красиво

2. Обычно начальную ступень для лестницы «гусиный шаг» делают на правую сторону. Исключение из правила — проживание в доме левши.
   Схема движения по лестничной системе «гусиный шаг». Большинству людей удобней начинать с правой ноги

3. Нижнюю ступень следует усилить — увеличить толщину основания или сделать поверхность одинаковой по площади.

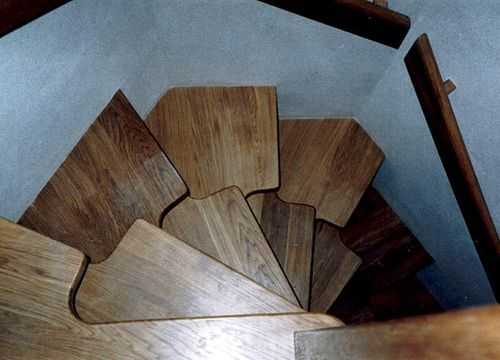

4. Если вы выбрали вариант лестничной системы мотылькового типа с винтовым закруглением, то сделайте так, чтобы широкая часть ступени была направлена в сторону противоположную повороту.

   Размечая ступени для мотыльковой лестницы, выполненной по по принципу винтовой, направьте широкую часть в сторону противоположную повороту

5. Чтобы исключить возможность получения травмы при передвижении, ступени следует закруглить или выполнить скосы.
6. Когда вы делаете лестницу из металла, то вместо ступеней с узкой и широкой частью, можно к каркасу приварить ½ ступени по типу педалей.
   Ступени металлической лестницы в подвал напоминают педали. Здесь нет узкой части, вместо этого к косоуру приварены полуступени

Конец широкой части ступени, как бы висящий в воздухе, при большой нагрузке может стать слабым звеном лестничной конструкции с гусиным шагом. Поэтому иногда под ступеньки подставляют упор.

Упор под висящей в воздухе частью ступени усилит конструкцию

Выбор материала

Для создания лестницы «гусиный шаг» своими руками подходящим материалом является дерево, металл, стекло или их комбинации. Так к деревянному маршу отлично подходят перила: кованные или с нержавейки. Большой выбор этих комплектующих предоставлен на сайте нашей компании.

Мы занимается изготовлением не только лестничных систем, но и отдельных модулей, из которых лестницу можно собрать, как детский конструктор. Посмотрите на фото — так выглядят перила из нержавеющей стали:

Перила из нержавеющей стали хорошо сочетаются с деревянными ступенями

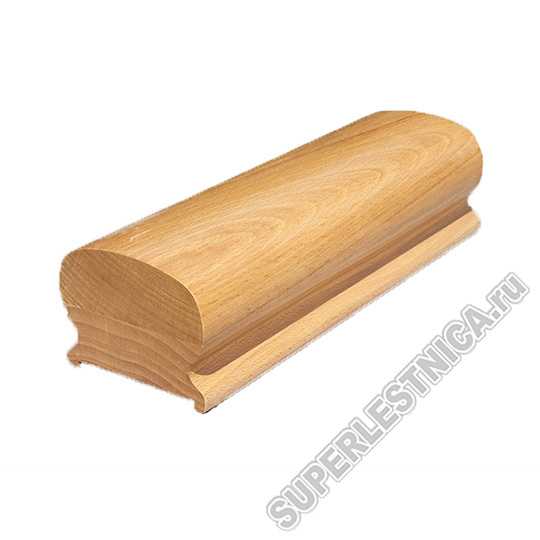

Очень приятные на ощупь поручни из бука:

Поручень из бука подойдет для любой лестничной конструкции. Стоимость изделия — 0,637 тыс. р.

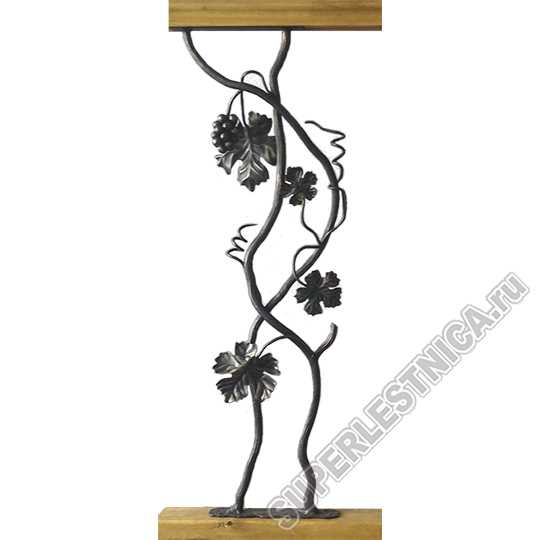

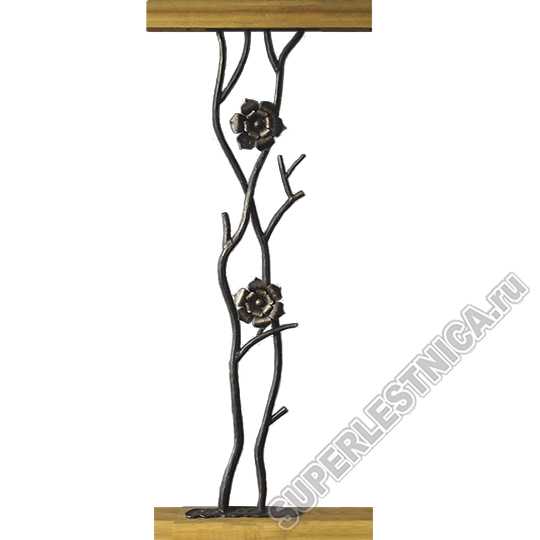

У нас имеется много моделей кованых балясин:

Балясина «Вензель»: ее вы можете приобрести у нас. Стоимость 1,248 тыс. р.

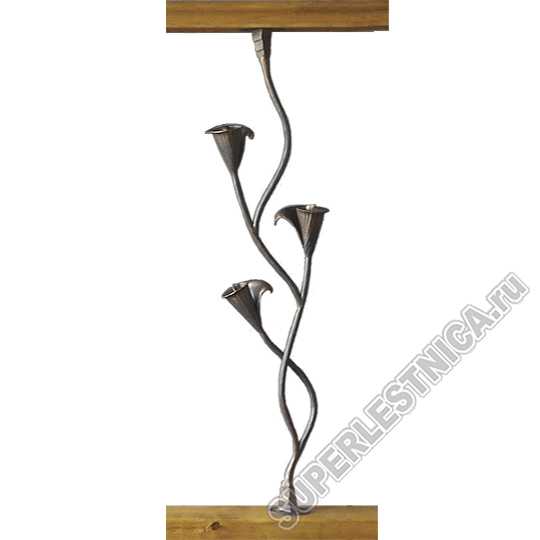

Красивые, элегантные кованые балясины мы можем изготовить на заказ. Посмотрите на фото образцов:

Изящная кованая балясина «Изабелла». Ее мы изготавливаем на заказ по договорной цене

• Японская роза;

Балясину «Японская роза» мы также изготовим по вашему заказу Если захотите рассчитать стоимость балясины «Лилия», вы сможете сделать это на нашем сайте, а заодно и разместить заказ на изготовление Еще одно изделие из нашей галлереи: балясина по цветочным мотивам. Называется «Антириум»

Иногда деревянные ступени удерживает металлический каркас, такой как на этом фото:

На лестнице с металлическим каркасом и ограждением можно чувствовать себя в полной безопасности Лестница «гусиный шаг» на металлическом косоуре прочная и одновременно легкая

Инструкция по расчету

В основе расчета этого нестандартного сооружения лежит сохранение величины стандартного шага человека, идущего по горизонтальной площадке, равняющегося 60-65 см. Цель расчета — подобрать максимально удобные и безопасные параметры, отвечающие условиям соответствующих СНиП и ГОСТ.

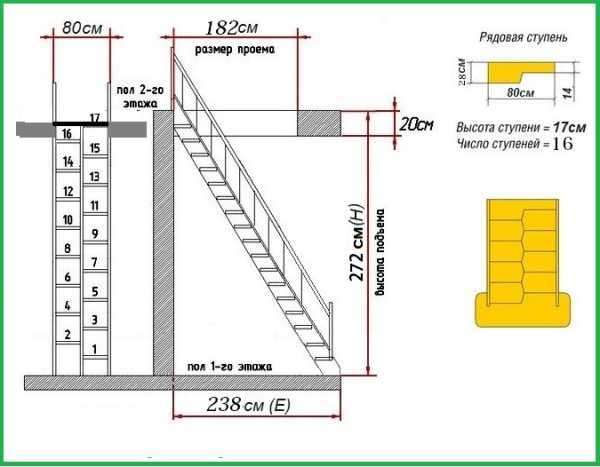

С этой схемой рассчет выполнить легко

Кроме соблюдения требований основной формулы: 2j + е1 = 60÷65 см, касающихся размера шага, есть две:

• условие удобства — е1 – j = 12 см;
• условие безопасности — е1 + j = 46-50 см.

Здесь:

• j — высота ступени;
• е1 — большая ширина.

Оптимальное значение для е1 — 25-40 см, а для j — 12-22 см. Ориентировочно соотношения можно выбрать из таблицы, фото которой размещено ниже:

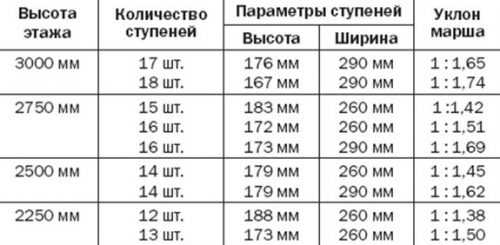

Чтобы не выполнять длинных вычислений, выберите параметры из таблицы

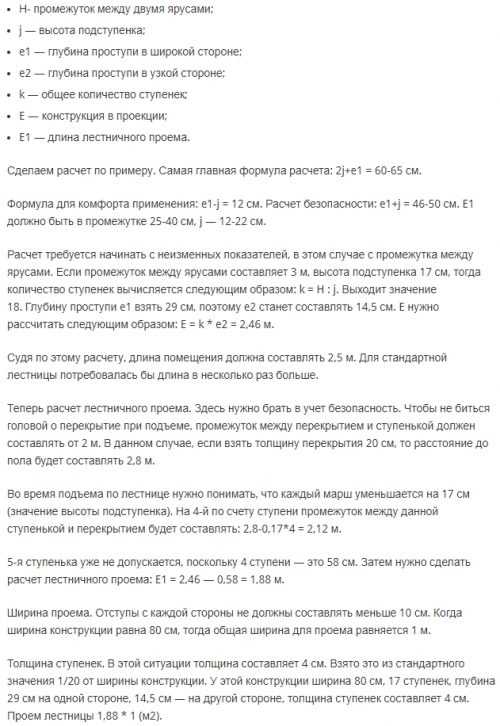

Рассмотрим конкретный пример расчета и проектирования лестницы:

1. Возьмем междуэтажную высоту H = 2,75 м. Высоту ступени принимаем j = 17,2 см.
2. Воспользовавшись формулой k = Н : j, определяем число ступеней: k = 275 : 17 = 16 шт. Учитывая, что пол 2 этажа сливается с последней ступенью, уменьшаем это количество на 1.

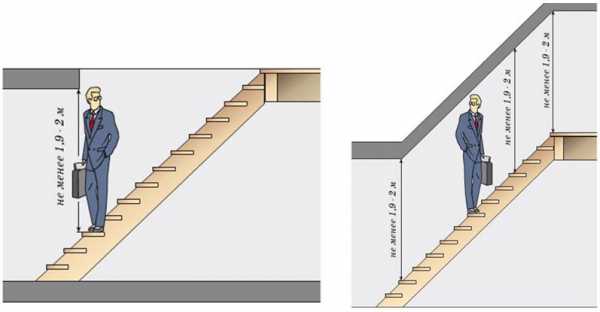

   Шагающий по лестнице человек, не должен головой задевать межэтажное перекрытие

3. Глубина широкой части проступи равняется 29 см, значит глубина узкой части ступени е2 = ½ е1 = 29/2= 14,5 см.
4. Проекция лестницы на пол первого этажа E = k x e2 = 15 х 14,5 = 217,5 см.

   Параметры лестницы не должны выходить за пределы критических значений

При расчете и проектировании лестничной конструкции своими руками, кроме уже выполненных вычислений, необходимо определить параметры лестничного проема.

Параметры проема, как и вся лестничная конструкция, должны соответствовать трем условиям безопасности

Принимаем толщину перекрытия равной 20 см. Это уменьшит высоту этажа на эту величину: 275 – 20 = 255 см.

Чтобы, поднимающийся по лестнице человек, не задевал головой потолок, нужно, чтобы до проема оставалось не менее 2 м. Этот параметр неизменный для всей длины марша. Дальше рассуждаем так:

1. При подъеме на 1 марш расстояние между полом и потолком каждый раз уменьшается на величину равную высоте подступенка: 2,55 – (0,172 х 3) = 2,034 м. Проем должен начинаться на уровне 3-й ступени, т.к. уже на 4-й критическое значение будет превышено.
2. Поскольку длина 3 ступеней равняется 14,5 х 3 = 43,5 см, то длина лестничного проема E1 = 2,175 – 0,435 = 1,74 м.
3. При ширине лестницы 0,8 м нужно добавить с каждой стороны по 0,1 м и тогда получится проем шириной 1 м и длиной 1,74 м.

Чтобы убедиться, что полученные параметры отвечают всем трем необходимым условиям безопасности, сделаем проверку:

• 2j + е1 = 2×17,2 + 29 = 63,4 см;
• е1 – j = 29 — 17,2 = 11,8 см;
• е1 + j = 29 + 17,2 = 46,2 см;

Из проверочного расчета следует, что для того, чтобы выполнить условие удобства: е1 – j = 12, лучше выбрать высоту ступени равной 17 см. Оптимальная толщина ступенек составляет 20 часть от ширины лестницы, значит 1/20 х 0,8 = 0,04 м.

С целью экономии пространства возможно уменьшение длины лестничной конструкции за счет уменьшения ширины ступени максимум до 250 мм. При этом придется пожертвовать удобством передвижения.

Уменьшив ширину ступеней, вы сохраните пространство, но удобств от этого не добавится

Если у вас появится желание сделать такую лестницу самостоятельно, посмотрите видео, здесь мастер выполняет все работы своими руками.

«Мотыльковая» лестница — это выход из ситуации, когда места катастрофически мало, а стационарная лестница крайне необходима. По ней возможен подъем на чердак, мансарду и спуск в подвал. Такую систему реально воплотить в разные типы лестниц, выполнить ее как на тетивах, так и косоурах.

Отдельные элементы вы сможете приобрести у нас и полностью собрать из них конструкцию, но лучший выход — пригласить для монтажа наших специалистов.

lestnicymaster.ru

Лестница Гусиный шаг: фото, расчет, отзывы

Одним из самых необычных вариантов решения проблемы с площадью и перемещением между этажами в частных домах является постройка лестницы гусиный шаг. Особенность конструкции изготовления такой лестницы заключается в конфигурации ступеней, а точнее в их размещении. Гусиный шаг часто делается под углом в 45º, но можно встретить и варианты, которые поднимаются под 70º. При решении жилищной проблемы следует избегать использования «гусиного шага» как основной лестницы из-за определённого неудобства при использовании.

Важно! Лестница, выполненная в стиле Гусиный шаг – это модульная лестница.

Для полноты восприятия советую ознакомиться с таким видео:

Универсальным является и возможность подбора материала, из которого будет сделан гусиный шаг. Так, благодаря простоте обработки лидерство удерживает исполнение из дерева. Для эстетической красоты могут применяться металл или стекло. Конструкция гусиного шага состоит из таких деталей:

• несущие элементы;
• дополнительные стяжки;
• крепления и ступени;
• балясины;
• перила.

Расчеты лестницы «Гусиный шаг»

Если ознакомится с отзывами, то можно узнать, что не все однозначны в их оценке. Основные пункты, по которым к ним имеют претензии – это их небезопасность в эксплуатации и неудобства при переноске громоздких вещей. Но при правильном планировании негативные аспекты гусиного шага можно запросто свести к нулю. Предлагаю внимательно посмотреть на данный чертеж:

Приступая к расчету, следует помнить, что часть значений являются постоянными (например, расстояние от потолка до пола) и изменяться не будут. Основываясь на постоянных значениях, следует помнить, что именно от них зависит высота гусиного шага и количество ступенек, который в ней будет. Также посмотрев на общую схему вверху, можно заметить, что на такую лестницу пойдёт значительно меньше материалов, нежели на лестницы других конструкций. Ориентируясь по самым популярным вариантам расстояния от потолка к полу, была составлена таблица:

Основываясь на этих данных можно уже сейчас сказать, сколько будет иметь ступенек гусиный шаг, в зависимости от высоты комнат. Можно подобрать и свою вариацию реализации — главное, чтобы было удобно. Лестничный проем, от ступенек к потолку верхнего этажа должен быть не менее 2-х метров, чтобы избежать возможности удара головой. А для ширины ступенек можно использовать формулу: их ширина составляет 1/20 от общей ширины лестницы. Т.е. если ширина гусиного шага составляет 60 сантиметров, то ширина ступеньки должна быть 3 сантиметра.

Пошаговое руководство по сборке лестницы

Если желание собирать гусиный шаг всё ещё есть, то стоит перейти к нюансам практической реализации постройки. Первоначально необходимо решить два самых главных вопроса: из какой древесины делать гусиный шаг и на чем его делать. В качестве дерева можно последовать многочисленным советам и выбрать дуб, бук или лиственницу. Можно и поэкспериментировать с другими сортами деревьев, но выбирать липу или сосну – не лучший вариант. Они являются представителями «мягких» сортов, которые не очень подходят для значительных нагрузок. Древесина, используемая для лестниц должна быть качественно просушенной, а также на ней должны отсутствовать сучки, которые негативно влияют на прочность досок.

Следует выбрать, на чем будет стоять гусиный шаг – на тетивах или косоурах. Так как это практичная инструкция, то необходимо выбрать что-то одно – мы рассмотрим первый вариант. Для высоты на 3 метра, по варианту размещенной ранее таблицы, подойдёт брусок с такими параметрами: ширина – 30 см, высота – 6 см. Длину необходимо посчитать с помощью теоремы Пифагора.

Важно! Следует ввести небольшой экскурс в математику и напомнить уже забытые уроки из школы. Сумма квадратов катетов равняется квадрату гипотенузы.

Так, если катет a = 4 метра, а катет b = 3 метра, то квадрат гипотенузы будет: 16 + 9 = 25. Корень из 25 равняется 5, то длина балки будет 5 метров. Вот небольшая иллюстрации, которая на практическом примере покажет, что и как:

Когда параметры известны, то можно переходить к непосредственно разметке тетивы и размещению ступеней. Для избегания травматических ситуаций следует размещать ступеньки строго горизонтально. Чтобы несущие получились одинаковыми, размечать их под ступеньки следует тогда, когда первая тетива уже размечена и прорезаны пазы для ступенек. Тогда остаётся просто перенести все данные с первой на вторую. При разметке не следует забывать, что «гусиный шаг» получил свое название не просто так, а за подражание настоящему гусиному шагу, поэтому ступеньки должны чередоваться, как это показано на фотографиях.

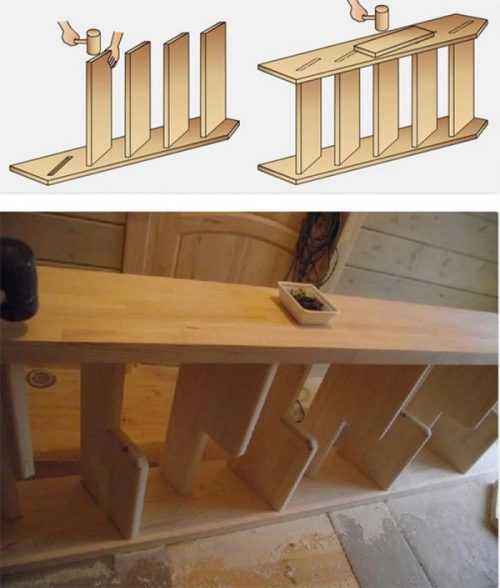

Для изготовления самой ступеньки необходимо взять брусок, которые позволит получить запланированные ранее ступеньки. Прежде, чем трудится над приданием необходимой формы, следует сделать необходимые разметки, которые позволят работать аккуратно. Чтобы во время самого процесса сборки не повредить древесину и не испортить её эстетичный вид, следует использовать деревянный или резиновый молоток. Собирать лестницу следует на ровной поверхности, оптимально будет на полу. Первую тетиву следует положить пазами вверх, сами пазы смазать клеем и вставить ступеньки. Когда они зафиксируются, на вверх лестницы кладётся вторая тетива, и гусиный шаг почти готов.

Для дополнительной эксплуатационной стойкости можно использовать стяжки. Они устанавливаются в 3-х или 4-х местах тетивы, и должны изготавливаться или из дерева, или из металла. Металлические являются более долговечными, но одновременно их влияние на сам гусиный шаг более заметное, тогда как деревянные, можно вставить, расклинить (для фиксации) и замаскировать с помощью лака или качественной краски.

Уже собранную и готовую к установке лестницу следует зафиксировать на нижнем опорном пункте, перед этим убедившись, что верхняя часть попадает в заранее прорезанные углубления. Закреплять следует анкерными болтами, при этом постоянно проверяя четкую горизонтальность фиксирования.

Для лестниц данного типа наличие четкого фиксирования является необходимым условием, чтобы они отвечали технике безопасности. Также, если стараться придерживаться строительных нормативов, то гусиный шаг должен быть оборудован перилами. Что является весьма разумным требованием, ведь учитывая наклон гусиного шага, перила могут помочь сэкономить немало денежных средств. Для самих перил первоначально следует подготовить столбики, на которых они будут располагаться.

Расстояние между столбиками должно быть около 50-60 сантиметров. А их высота около 80-120 сантиметров (в зависимости от роста людей, которые будут ими пользоваться). Они должны закрепляться вертикально относительно ступенек, но верхняя часть, к которой будут присоединяться перила, должна быть скошена под тем углом, что и угол подъема лестницы.

«Гусиный шаг» — отзывы

Вот и подходит статья к концу. Для тех, кого построение такой лестницы всерьез заинтересовало, будет полезно ознакомиться с отзывами людей, которые уже имеют опыт строительства таких лестниц:

«В целом лестницей доволен, но из-за большого уровня наклона, скользкую древесину ступенек пришлось дополнительно укрыть лаком и противоскользящими накладками».

«Гусиный шаг предоставляет из себя очень интересную архитектурную задумку, но для безопасности следует хорошо за ней следить: никакой пролитой воды или мокрых шлепок. А использовать её в качестве главной входной лестницы – боже упаси, такое делать!»

«Опасность, про которую любят поговорить, возможна, конечно. А где её нет? Но если размеренный спуск, а также безопасные параметры самой лестницы – то почему бы и не реализовать? А в целом – сами решайте. Если любите держать осанку и не боитесь высоты – то можете и построить».

«Ну, опасность есть, но если носится как угорелый, то для вас любая лестница может стать смертельной, любезный. А вы что ожидали? Из своего опыта могу добавить, что подъём по ней не так… неповторим, как спуск. А вы вообще знаете, откуда они пошли? Они же так-то ещё со средневековья со всяких зданий вроде мельниц, где людям часто приходилось спускаться со значительным грузом вроде мешка муки. Поэтому для легкости и строили их. Если хотите незабываемых чувств – то стройте. Но как по мне, есть и другие, более комфортные варианты»

bouw.ru

пример расчета, чертеж, инструкция по сборке

В качестве такого решения может выступить лестница, которую называют «гусиный шаг». Конструкции этого типа смотрятся очень аккуратно и могут стать прекрасным дополнением дизайна комнаты. Такое название лестница получила по нескольким причинам – из-за специфичной формы ступенек и потому, что движения человека, поднимающегося или спускающегося по ней, напоминают походку гуся и утки.

Такая конструкция известна еще с десятого века. Её устанавливали в башнях и других зданиях с узкими подъемами. Чаще всего эти лестницы встречаются в старых церквях и монастырях.

Конструктивные особенности

Главное отличие этого типа лестницы от всех прочих — это ее конструкция. Ступени, которые в ней используются, имеют ассиметричную форму. То есть, половина ступени имеет одну ширину, а вторая – другую. Эта особенность несколько затрудняет движение по ней, что ограничивает ее использование в домах, где проживают люди преклонного возраста. Кроме того, поднятья по такой лестнице без помощи перил довольно сложно.

Общая конструкция лестницы.

Лестница типа «гусиный (утиный) шаг» обладает большим углом наклона – 55 градусов. Ступени расположены друг от друга на большом расстоянии. Высоту шага можно настроить так, как это необходимо домовладельцу.

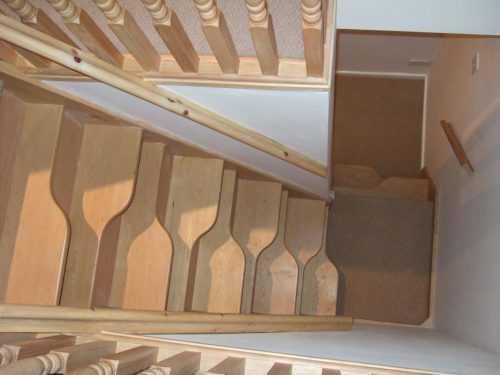

Эта конструкция может быть построена с различными поворотами. Но при этом необходимо помнить о том, что от того, в какую сторону будет поворачивать лестница, будет зависеть, какую форму будет иметь первая ступень. То есть, если лестница будет поворачивать направо, то у первой ступени левая сторона должна быть шире. Использование этого правила в будущем облегчит подъем по лестнице.

Эта лестница также отличается от прочих формой ступеней, которые могут иметь следующие формы:

• h-образныме;
• сферические;
• клиновидные.

Ступени лестничного марша расположены симметрично относительно его центральной оси.

Материал для лестницы

Теперь разберемся с тем, из какой древесины делать гусиный шаг и на чем его делать. Для изготовления такой конструкции применяют традиционные материалы:

• древесина;
• стекло;
• металл;
• комбинацию материалов.

Исторически сложилось так, что чаще всего применяют древесину. Она очень хорошо смотрится, легко обрабатывается, а ее стоимость невысока. Для изготовления такой лестницы нет смысла использовать липу или сосну. Это мягкие сорта, не всегда способные выдержать большие нагрузки. Оптимальной древесиной можно считать дуб, бук или лиственницу.

Древесина, которая будет использоваться для строительства лестниц, должна быть высушена и на ней должны отсутствовать сучки. Лестница гусиный шаг из металла собирается быстрее, но для ее сооружения необходимо или обладать навыками сварщика, или же придется приглашать мастера со стороны.

У этой конструкции есть разные оценки. Кто-то их считает компактными и вполне комфортными, а другие высказывают претензии к их эксплуатации. По большей части они состоят в некотором неудобстве использования из-за сложностей, связанных с передвижением по ней и переноса по ней даже не очень габаритных вещей. Но немногие знают то, что при правильном проектировании и качественном выполнении работ все отрицательные стороны лестницы будут сводиться к нулю.

Начиная создавать проект, необходимо учитывать то, что существуют определенные неизменные показатели (о них мы поговорим далее), которыми и следует руководствоваться при определении количества ступенек и их основные размеры.

Плюсы и минусы конструкции

Как и любая строительная конструкция, она обладает достоинствами и определенными недостатками. Ее главным преимуществом можно назвать то, что она занимает мало места (почти в два раза) в сравнении с традиционным лестничным маршем.

Такую лестницу можно считать оптимальным решением для домов с не большой площадью. Кроме того ее можно устанавливать в подвалах и технических подпольях. Непривычная форма ступеней придает конструкции оригинальный вид, которая хорошо может быть вписана в любой интерьер.

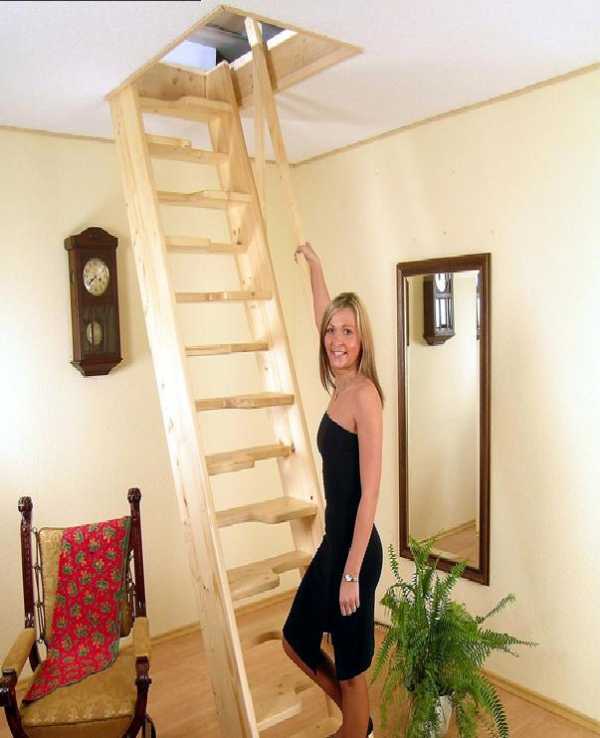

Фото готовой гусиной (утиной) лестницы.

Также конструкция не отличается сложностью, а все материалы можно купить в ближайшем строительном магазине. То есть ее под силу соорудить самостоятельно любому человеку, который обладает навыками работы с древесиной.

К явным недостаткам можно отнести ее крутизну, угол ее наклона составляет 45–60 градусов, а когда впервые смотришь на нее, то сразу возникают сомнения о возможности подъема или спуска по ней. Лестница утиный шаг травмоопасна, с нее можно упасть.

В каких случаях стоит использовать

Лестницы такого типа имеют небольшие габаритные размеры. Они будут хорошо смотреться в большинстве интерьеров, особенно в небольших домах, где заметен дефицит свободной площади. Дело в том, что при одинаковой длине пролета, сравнивая ее с обыкновенной маршевой лестницей, гусиный шаг занимает в два раза меньше.

Расчет лестницы

Размеры лестницы здесь рассчитывают примерно по такой же схеме, что и традиционные маршевые лестницы. При проведении расчетов целесообразно руководствоваться тем, что размер ступни лежит в пределах:

• Самая широкая часть — 300 мм, узкая — 150 мм. Расстояние между ступенями лежит в диапазоне 150–200 мм.
• При правильно выполненном расчете и изготовлении, такая лестница будет абсолютно безопасной.
• При обустройстве лестницы «Гусиный шаг» с поворотом, целесообразно между маршами оборудовать площадку. Если нет места под площадку, то на повороте надо установить типовые ступени с шириной 270 мм. Их необходимо расположить через каждые 45 градусов.

Необходимо помнить и о том, что при проведении расчета надо руководствоваться требованиям СНиП и другой нормативно–строительной документацией.

Пример расчета.

На основании практической деятельности, была создана расчетная таблица, в которой приведены данные, которые могут послужить основанием для создания лестницы.



Комплектующие: размеры и чертежи

Для сооружения лестницы этой конструкции достаточно небольших навыков по работе с древесиной. Как правило, работы выполняют на основании ранее созданных чертежей. В ходе работы недопустимо изменять детали, указанные в рабочей документации.

Вариант конфигурации.

Для создания чертежа необходимо тщательно снять размеры с того места, где она будет установлена и таким образом будет определена ширина лестницы. После этого необходимо определить угол, под которым она будет установлена, количество ступеней и длину пролета.

Также вы можете воспользоваться готовыми чертежами, представленными ниже.

Пошаговая инструкция по сборке и монтажу

Лестницы типа «гусиный шаг» могут иметь разные варианты исполнения. Их можно установить на тетивы, косоуры, больцы. Пошаговая инструкция о том, как собрать лестницу гусиный шаг своими руками, изложена ниже.

На косоуре

Нередко такую лестницу строят на одном косоуре, изготовленном из металла. После установки косоура на нем монтируют каркасы ступеней, которые также выполнены из металла.

Основная нагрузка на такой лестнице приходится на края ступеней, и чем шире ступень, тем, соответственно, больше нагрузка на края. Поэтому необходимо особо тщательно изготовить узел крепления ступеней к косоуру.



Во время монтажа возникают сложности с ее горизонтальным размещением. Для этого ступени надо сначала наживить и, применяя мерительный инструмент, сориентировать их в пространстве. Под мерительным инструментом подразумевается строительный уровень и отвес.

При сооружении лестницы на косоуре, балясины и перила устанавливают непосредственно на ступени. Отличительной чертой лестницы на косоуре является простота ее сборки. Надо учесть и то, что ее характеристики ни в чем не уступают деревянной.

На тетиве

Для изготовления тетивы необходимо приготовить толстые струганные доски. Толщина доски не должна быть менее 60 мм. Ее ширина должна находиться в пределах 300 мм. Угол наклона тетивы должен лежать в диапазоне от 45 до 50 градусов. Длина доски должна соотноситься с междуэтажным расстоянием.

Делая разметку досок, помните о том, что ступени должны располагаться строго горизонтально. Это поможет снизить травмоопасность конструкции.

Перед тем, как приступить к сборке, необходимо положить тетиву вверх пазами на горизонтальную и ровную поверхность. Для повышения надежности, пазы необходимо обработать клеевым составом и в них установить ступени.



Возможно, что они будут входить в пазы с некоторым трудом. В таком случае их необходимо подбить, для чего нельзя пользоваться металлическим молотком, так как можно повредить мягкую древесину. Целесообразно использовать деревянный или резиновый ударный инструмент.



После того, как просохнет клей, можно будет надеть противоположную тетиву.

Видео по теме

domzastroika.ru

Делаем своими руками оригинальную и практичную лестницу гусиный шаг

Иногда для частного дома возникает необходимость установки лестницы, которая занимала бы минимум места и не давала излишнюю нагрузку на перекрытия. Такая ситуация может возникнуть при устройстве лестницы на чердак или при возведении нового этажа. Обычно в таких случаях используют сооружение винтовой формы или же можно сделать своими руками оригинальную и практичную лестницу «гусиный шаг».

Такой тип лестницы выглядит достаточно забавно. Столь необычное название данная конструкция получила из-за манеры движения по ней.

Описание лестницы

Есть несколько разновидностей таких лестниц. Форма ступеней у одних может быть симметричной половинчатой. Здесь каждая следующая ступень заканчивается в том месте, где выступает предыдущая. Ещё один вариант — когда ступени имеют форму, схожую с крыльями бабочки. Такая лестница носит название мотыльковой. Но чаще всего используют ступени, напоминающие форму лап гуся. Есть у этой лестницы и несколько других названий: например, утиный шаг или утиная лапка. Но одно из самых интересных — от латинского танца «самба». Такое название она получила из-за того, что, поднимаясь по ней, нельзя запутаться в очередности шагов и пропустить их.

При установке лестницы «гусиный шаг» необходимо сделать так, чтобы ступени не скользили. Для этого используют специальный лак или противоскользящие накладки. И нельзя игнорировать монтаж перил. Всё это обеспечит безопасный подъём.

Конструкцию такой лестницы изобрели в X-XI веке мастера Европы. Делались они для того, чтобы обеспечить подъём для узких башен, мельниц и колоколен. В большинстве случаев её использовали в церквях, поэтому она получила название «лестница монаха»

Расчёт

У такой лестницы существует ряд недостатков. Их, в частности, считают весьма опасными и неудобными. Однако грамотно сделанный проект сведёт к минимуму все изъяны этой лестницы.

По чертежу, на котором изображена горизонтальная проекция, становится ясно, что расчёт будет похож на расчёт лестницы, имеющей прямой марш. Глубину проступи делают равной глубине гусиной ступени в узкой её части.

Для расчётов будем использовать величины:

• Н — расстояние между этажами;
• j — высота ступени;
• e₁ — глубина ступени в широкой части;
• e₂ — глубина ступени в узкой части;
• E — горизонтальная проекция лестницы;
• k — число ступеней;
• E₁ — длина лестничного проёма.

Чертёж лестницы «гусиный шаг»

Чтобы пользование лестницей «гусиный шаг» было удобным и безопасным, при проектировании нужно проводить расчёты согласно ГОСТ и СНиП. Для этого обязательно выполнение следующих условий:

2j + е₁ = 60-65 см – основная формула,

е₁ – j = 12 см – формула, обеспечивающая удобство,

е₁ + j = 46-50 см – формула, обеспечивающая безопасность.

Глубину проступи необходимо выбрать в пределах 25-40 см, а высоту подступенка – 12-22 см. Можно выбирать значения по специальной таблице. Начинать стоит с высоты этажа, потому как этот параметр зависит исключительно от помещения и не меняется.

Таблица расчёта размеров ступеней

Рассчитывая лестничный проём, необходимо учитывать, что расстояние от ступени до потолка должно быть не менее 2 м. Чтобы ширина проёма оказалась комфортной для использования, необходимо увеличить расстояние на 10 см. с каждой стороны. Это будет нужно для того, чтобы при подъёме можно было комфортно держаться за перила. Слишком увеличивать проём тоже не нужно, чтобы не было больших потерь тепла.

Толщину ступенек лучше всего делать в пропорции 1/20 от ширины лестницы.

Пример расчёта

Допустим, что высота этажа равна 3 м.

Выбираем j=17 см

Количество ступеней: k = Н / j = 18

Так как верхняя степень совпадает с полом второго этажа, то принимаем количество ступеней равным 17. Глубина проступи 29 см, тогда е₂ = 14,5 см и Е = k × е₂ = 2,46 м.

Расчёт лестничного проема:

Примем толщину перекрытия равной 20 см. Тогда высота от пола до потолка будет равна 2,8 м. При проведении расчётов становится понятно, что начиная с пятой ступени проём должен оставаться открытым: 2,8 — 0,17х5= 1,95. Общая длина четырёх ступеней составляет 58 см. Поэтому размер проёма: Е₁ = 2,46 – 0,58 = 1,88 м.

Толщина ступеней: 1/20х80=4 см.

Вывод: лестница шириной 80 см. с 17 ступенями. Глубина – переменная от 29 до 14,5 см. Толщина – 4 см. Высота ступеней – 17 см. Лестничный проём — 1,88 на 1 м. Теперь проверяем, отвечают ли эти данные условиям безопасности:

2j + е₁ = 2×17 + 29 = 63 см

е₁ – j = 29 — 17 = 12 см

е₁ + j = 29 + 17 = 46 см

Чтобы уменьшить общую длину лестницы, можно прибегнуть к увеличению размера проступи до 25 см. Это может сделать подъём по лестнице менее комфортным, но зато значительно сэкономит место. Однако важно запомнить, что за крайние значения выходить не стоит, поскольку это повлияет на безопасность эксплуатации.

Мотыльковый тип лестницы

Лестницы «гусиный шаг» изготавливаются на косоурах или тетивах. При установке необходимо грамотно выбрать древесину: она должна быть хорошо просушенной и не иметь сучков. Оптимальным выбором будет лиственница, дуб или бук. А вот сосна или липа в число рекомендуемых пород не входят.

Лестницу «гусиный шаг» можно изготовить и на косоуре из металла. После установки сборного косоура на нём необходимо закрепить металлический каркас ступенек. Основную нагрузку воспринимают края лестницы, а не центральная часть. Поэтому от ширины конструкции напрямую зависит плечо и нагрузка на место крепления. Эти параметры пропорционально увеличивают. Закрепляют ступени только после корректировки с помощью уровня, чтобы не нарушить их горизонтальность.

Изготовление тетивы начинают с выбора двух балок из дерева с сечением 30х6см (ширина и толщина, соответственно). Длина тетивы определяется по теореме Пифагора. Высоту лестницы и длину её проекции принимаем за катеты. Далее приступают к разметке тетивы. Важно сохранить горизонтальность размещения ступеней. Для этого сначала монтируют одну тетиву, закрепляя её верхний конец на перекрытии, а другой крепится к полу. Место для вырезки пазов лучше отмечать при помощи уровня.

Разметка ступени лестницы «гусиный шаг»

Учитывая особенности вырезки ступеней, имитирующих гусиный шаг, необходимо чередовать стороны с широкими и узкими концами.

Пазы для ступеней вырезают с использованием фрезы глубиной 2,5 см. Для того, чтобы сделать детали идентичными, необходимо разметить другую тетиву только после окончания работ с первой путём переноса размеров. В этом случае исключается возможность перекоса ступеней.

К ступенькам для лестницы «самба»  с конструкцией на косоурах разметку можно сделать при помощи двух лекал. Одно в виде прямоугольного треугольника, где первый катет соответствует высоте ступеньки, а второй — глубине ступени в широком месте. Другое лекало вырезают в виде прямоугольного треугольника с катетами равными высоте и глубине узкой части проступи. И опять же не стоит забывать про чередование вырезов. Если на первом косоуре вы начинаете разметку с использованием первого лекала, то для второго начинать надо с другого лекала.

Ступеньки для лестницы «гусиный шаг» делают из заготовки, которую делят пополам на несколько равных сегментов. Выпиливают их с помощью электролобзика, после чего фрезеруют. А если возникает необходимость и заштукатуривают.

Чертёж ступени

Сборку лестницы производят с помощью деревянного или резинового молотка. Это необходимо для того, чтобы обойтись без механических повреждений древесины. Для работы используют твёрдую и ровную поверхность. Одну тетиву укладывают пазами наверх, далее вставляют ступени. Места стыков необходимо промазать с помощью специального герметика для дерева. Возможно использование клея. Когда ступени установлены, на них сверху укладывают вторую тетиву. При это надо обратить внимание на то, чтобы пазы совместились с торцом ступенек.

Лестница «гусиный шаг» – вид сбоку

Стяжки для лестницы необходимы, чтобы ступеньки не прогибались под действием веса человека, а тетивы не расходились. Устанавливают стяжки в нескольких местах (обычно достаточно три-четыре). Выполняют их обычно металлическими или деревянными.

Схема выполнения стяжек

Для того чтобы поставить стяжки из дерева, предварительно подготавливают несколько сквозных отверстий. Далее их заклинивают и фиксируют с помощью деревянных вставок.

Если же стяжки выполняются металлическими, то для этих целей подойдут шпильки, которые вставляют в проделанные насквозь отверстия и закрепляют гайками. Шпильки нужно подобрать соответствующей длины.

Когда лестница собрана, приходит время установить её на место, фиксируя один  конец на опорный брус. А сверху перед началом монтажа нужно подготовить пазы. Их выпиливают в балке перекрытия. С помощью анкерных болтов закрепляют тетиву. После установки необходимо ещё раз убедиться, что ступени горизонтальны.

Обязательной является установка перил для такой конструкции. В варианте, если лестница устанавливается около стены, можно изготовить ограждения с одной стороны. Чтобы это сделать, устанавливают входные столбы в двух местах лестницы — в начале и в конце. Крепятся они при помощи шпилек металлических или шкантов из дерева. Для усиления перил столбы иногда «топятся» в специальные углубления, которые подготавливают заранее. Балясины монтируют на несущие элементы или ступени. Закрепляют поручни с помощью саморезов. Необходимо промазывать все стыки клеем.

Галерея лестниц «гусиный шаг»

Видеообзор лестницы «гусиный шаг»

Оцените статью: Поделитесь с друзьями!

7lestnic.com

чертеж, расчеты, фото и видео

В каждом доме, в котором есть несколько этажей, необходимо устанавливать лестницу. Лестница гусиный шаг является удобным вариантом, который способен значительно сэкономить место. Ее невозможно спутать с другими конструкциями, она узнается по ступеням. У них особая форма, способная обеспечить комфортный подъем на второй этаж при значительной крутизне конструкции.

Схема установки ступеней на лестнице «гусиный шаг».

Существуют варианты конструкций данных лестниц. Форма ступенек одних бывает симметричной, половинчатой. Другой вариант — у ступеней форма, напоминающая крылья бабочки. Однако более часто применяют ступени, которые напоминают форму гусиных лап. Если подниматься по такой лестнице, то невозможно будет запутаться в очередности шагов, пропускать их.

Во время монтажа требуется делать ступени так, чтобы они не скользили. В этих целях можно применять специальный лак либо воспользоваться противоскользящими накладками. И не нужно игнорировать установку перил. Все это будет обеспечивать безопасный подъем.

Плюсы и минусы лестницы гусиный шаг

Размеры лестницы «гусиный шаг».

Если уменьшать размер данного элемента посередине, то это будет освобождать место для ступни. Человеку не нужно будет становиться на вышестоящую ступеньку носочком, чтобы затем с легкостью поднять ногу на следующую и не зацепиться ногой.

Благодаря такой форме ступени обеспечивается не столько комфорт, сколько безопасность перемещения. Так уменьшаются шансы скатиться вниз.

Это были плюсы данной конструкции. Теперь немного о минусах, на которые иногда можно закрыть глаза на фоне всех достоинств.

Первое — это некомфортный подъем. Нужно подниматься по очень крутой лестнице, да еще и не совсем естественным шагом. Из-за этого она и называется гусиный шаг.

Второе — это неудобный спуск. Кажется, что каждый шаг является риском к падению.

Конструкция лестницы

Конфигурации лестницы.

Модульная лестница имеет следующую конструкцию:

1. Несущий элемент. На него возлагается вся нагрузка. Это могут быть тетивы, или косоуры. Устройства на тетивах — это более воздушная модель. Хороши тем, что они не отнимают пространство в доме.
2. Ступени лестницы.
3. Стяжки — их применяют только в конструкциях, которые сделаны на деревянных косоурах. Они стягивают 2 несущих элемента и не позволяют им раздвигаться в стороны.
4. Балясины.
5. Перила.

Расчет лестницы

Если правильно сделать расчет лестницы гусиный шаг, то все минусы данной конструкции станут менее значительными.

Обозначения в расчетах:

Схема устройства лестницы “гусиный шаг”.

• Н- промежуток между двумя ярусами;
• j — высота подступенка;
• e1 — глубина проступи в широкой стороне;
• e2 — глубина проступи в узкой стороне;
• k — общее количество ступенек;
• E — конструкция в проекции;
• E1 — длина лестничного проема.

Сделаем расчет по примеру. Самая главная формула расчета: 2j+e1 = 60-65 см.

Формула для комфорта применения: e1-j = 12 см. Расчет безопасности: e1+j = 46-50 см. E1 должно быть в промежутке 25-40 см, j — 12-22 см.

Расчет требуется начинать с неизменных показателей, в этом случае с промежутка между ярусами. Если промежуток между ярусами составляет 3 м, высота подступенка 17 см, тогда количество ступенек вычисляется следующим образом: k = H : j. Выходит значение 18. Глубину проступи e1 взять 29 см, поэтому e2 станет составлять 14,5 см. E нужно рассчитать следующим образом: E = k * e2 = 2,46 м.

Судя по этому расчету, длина помещения должна составлять 2,5 м. Для стандартной лестницы потребовалась бы длина в несколько раз больше.

Теперь расчет лестничного проема. Здесь нужно брать в учет безопасность. Чтобы не биться головой о перекрытие при подъеме, промежуток между перекрытием и ступенькой должен составлять от 2 м. В данном случае, если взять толщину перекрытия 20 см, то расстояние до пола будет составлять 2,8 м.

Схема устройство деревянной лестницы.

Во время подъема по лестнице нужно понимать, что каждый марш уменьшается на 17 см (значение высоты подступенка). На 4-й по счету ступени промежуток между данной ступенькой и перекрытием будет составлять: 2,8-0,17*4 = 2,12 м.

5-я ступенька уже не допускается, поскольку 4 ступени — это 58 см. Затем нужно сделать расчет лестничного проема: E1 = 2,46 — 0,58 = 1,88 м.

Ширина проема. Отступы с каждой стороны не должны составлять меньше 10 см. Когда ширина конструкции равна 80 см, тогда общая ширина для проема равняется 1 м.

Толщина ступенек. В этой ситуации толщина составляет 4 см. Взято это из стандартного значения 1/20 от ширины конструкции. У этой конструкции ширина 80 см, 17 ступенек, глубина 29 см на одной стороне, 14,5 см — на другой стороне, толщина ступенек составляет 4 см. Проем лестницы 1,88 * 1 (м2).

Сборка лестницы

Сначала делаются несущие элементы. Для этого нужно запастись таким инструментом:

• электролобзик;
• механический фрезер.

Косоуры

Схема размеров лестницы.

Для них нужно взять доску, толщина которой от 5 см, ширина — от 30 см. Наносится разметка и делаются вручную пазы для монтажа ступеней. Заранее нужно обработать и подрезать торцы досок.

Далее лобзиком и фрезером нужно сделать ступени. Важно, чтобы они были аналогичными.

Теперь можно начинать сборку своими руками. Вначале марши нужно вклеить в 1 косоур, на другую сторону надеть другой косоур. В работе нужно использовать клей. Чтобы достичь максимальной жесткости, после каждого метра под ступеньками устанавливают стяжки. Вид у них должен быть привлекательным, потому как они будут на виду.

Затем начинается монтаж своими руками. Нужно поставить лестницу туда, где она будет стоять, и фиксировать верх и низ надежными методами. Можно использовать кронштейны в форме буквы П.

В завершение работ по выполнению лестницы своими руками нужно монтировать балясины и перила.

Видео про устройство и изготовление лестницы»утиный шаг» (второе название «гусиный шаг»).

Теперь вам стало известно подробнее о данной конструкции. Укрепилось убеждение, что она способна значительно сэкономить пространство в доме. Однако не забывайте о безопасности. Учитывайте все вышеописанные советы и инструкции. Это позволит вам использовать сделанную своими руками конструкцию безопасно. Расчеты помогут вам сделать все правильно. Надеемся, что мы помогли вам с обеспечением подъема в вашем доме на второй этаж. Желаем вам успехов в выполнении работ!

stupenimaster.ru

фото на второй, расчет утиного, чертежи и отзывы, лапки своими руками, онлайн одномаршевая

Сделать интерьер загородного дома оригинальным и необычным можно при помощи интересной лестницы Гусиный шаг

Главная отличительная особенность конструкции заключается во внешнем виде ступеней. Но, как основную и сильно загруженную, лестницу Гусиный шаг лучше не выбирать, так как она несколько не комфортна в эксплуатации. Особой популярность пользуются деревянные одномаршевые конструкции. Это связано с положительными характеристиками дерева. Но, при необходимости гармоничного вписывания в интерьер, используют, и металл, и стекло. Металлические или стеклянные лестницы хорошо подходят для современного интерьера, и становятся очень популярным выбором для частного дома.

Популярная лестница Гусиный шаг на второй этаж

Название такая лестница получила за счет того, что во время спуска и поднимания по ней, человек ходит вразвалочку, что напоминает Гусиный шаг. Расположение ступеней такого, что противоположные края каждой скошены. Пользоваться таким видом конструкции можно только одному человеку, поэтому эта лестница является не более, чем эксклюзивным декором. Устанавливать такие конструкции для использования детьми и пенсионерами очень опасно.

Характеристики:

1. Угол наклона различается, но очень популярен от 45 градусов до 70.
2. Высота шага составляет 25 см.
3. Глубина шага 20 см.

По таким параметрам видно, что лестница очень компактна. Эти параметры считаются стандартными.

Шагать по этой лестнице необходимо с особой внимательность и осторожностью. Подъем по этому виду конструкции считается значительно легче, чем спуск.

Расчет лестницы Гусиный шаг

Основными минусами лестницы Гусиный шаг являются небезопасность и неудобность. Но, при правильной проектировке с индивидуальным подходом, можно устранить все возможные недочеты и не удобства. Строя чертеж, необходимо помнить о некоторых нюансах, но некоторые будут изменяться, в зависимости от типа.

А именно:

1. Начинаются все расчеты с определения, на какой высоте от пола будет располагаться конечная часть лестницы. Это значение даст толчок к определению количества ступеней, и какого они будут размера.
2. Расчет материала покажет, что его необходимо значительно меньше, чем на другие виды лестниц. Его можно сделать онлайн.
3. Чтобы не было такой неприятности, как удара головой во время подъема или спуска, то параметры лестничного проема необходимо выбирать около 2‑х метров.
4. Соотношение общей ширины лестницы к ширине ступеней считается из расчета 1 к 20.

При работе с формулами и расчетами, используйте калькулятор. Готовые формулы и расчеты очень легко найти в справочниках по строительству в ГОСТах и СаНПиНах.

Нюансы лестницы Утиный шаг

В загородном доме более, чем в один этаж, возможно рациональное использование лестницы Гусиный шаг. Можно соорудить большую лестницу, а можно использовать ее небольшую копию – Утиный шаг. Многим мужчинам хочется самостоятельно сделать лестницу в доме. С развитием современных технологий, это более, чем реально.

Перед началом монтажа, учтите нюансы:

1. Изучите все преимущества и недостатки данного вида конструкции, и определите, в каком конкретном помещении лестница будет отлично выполнять свои функции.
2. Если выбрана модель винтовой лестницы, то у такой конструкции необходимо установить надежный центральный стержень-опору.
3. Лестницу рекомендуется ставить посередине комнаты.
4. Отделка лестницы должна завораживать и привлекать внимание, поэтому стоит отметить, что соединение межэтажного пространства это не основная функция лестниц Утиный шаг. Выбирают такие модели, как правило, для украшения интерьера.

Места такая винтовая лестница будет занимать совсем мало, поэтому в небольших домах этот вариант окажется самым оптимальным.

Металлическая винтовая лестница украсит ваш дом очень эффектно. Такую лестницу стоит поместить в центре помещения, а не прятать ее в угол.

Лестница Гусиный шаг делится на несколько видов. Лестница с симметричными ступенями характеризуется, тем что половинки расположены по отношению к друг другу таким образом, что конец половинки на одной ступени, это начало половинки на ступени выше. Иногда ступени делают в форме бабочек, такой вид называют мотыльковым. Чаще используют ступени, похожие на утиные лапки. При выборе конкретной модели, проведите внимательно все подготовительные расчеты и чертежи. Рассчитайте количество материала, и спрогнозируйте возможные недостатки в будущем.

Чертеж лестницы Утиный шаг

Так как сама по себе конструкция лестницы такого типа неудобна, то необходимо принимать меры дополнительной безопасности. Например, чтобы избавить лестницу от скольжения, ступени покрываются специальным материалом, или стелют дополнительное покрытие. Сделать лестницу своими руками можно, используя готовый чертеж, а можно начертить самостоятельно. Если вы обладаете необходимыми навыками, то стоит начертить чертеж самостоятельно, тогда лестница получится максимально индивидуальной.

При расчете, вам необходимо использовать значения:

• Расстояние от пола до второго этажа;
• Высота ступеней;
• Глубина ступеней в широкой и узкой частях;
• Количество ступеней;
• Длина лестничного полотна.

Все необходимы формулы для расчета можно найти в ГОСТе. Использовать их абсолютно безопасно и очень удобно. Высота подступенка по расчетам идеальна от 12 до 22 см, а глубина от 25 до 40 см. Данные приведены в таблице ГОСТа, максимально правильные параметры уже рассчитаны.

На чертеже можно увидеть, что конструкция лестницы состоит из нескольких элементов – тетивы и косоуров. На этих элементах держится вся конструкция. Нагрузка всей лестницы приходится на эти несущие элементы. Тетива обеспечивает экономию пространства.

Ступени лестницы могут быть различной формы, расчет параметров необходимо проводить с учетом всех внешних факторов. Стяжка элементов необходима только для конструкции на косоурах, таким образом, все деревянные элементы будут надежно закреплены.

Балясины и перила на лестнице такого типа, как Гусиный шаг, необходимы, так как спуск и подъем по такой лестнице сами по себе опасны, а отсутствие перил сделают передвижение просто невозможным.

Отзывы о лестнице Гусиный шаг

Мало, кто знаком с таким видом лестниц и мало, кто вписал их в интерьер своего дома, поэтому перед тем, как устанавливать ее у себя, стоит послушать мнение людей, которые не только произвели монтаж этой лестницы, но и эксплуатируют ее каждый день.

«Лестница очень гармонично выглядит, все обращают на нее внимание, но возникла проблема сильно скользкой поверхности ступеней. Решили очень просто, купив в строительном магазине специальные прорезиненные прокладки. Больше минусов не заметили». Петр, Анапа.

«Опасность лестницы, на мой взгляд, сильно преувеличили. Спокойный спуск и подъем не заставят вас волноваться на этой лестнице. А аккуратность не повредит во всех областях жизни». Мария, Адлер.

«Гости всегда спрашивают, почему такая интересная лестница. А я рассказываю про средневековье. Уж там то не было, ни накладок, ни удобных перил и прочих удобств, однако, такая лестница была в каждом доме. Поэтому смело устанавливайте, это не только удобно, но и будет чем хвастать». Сергей, Сочи.

Лестница Гусиный шаг своими руками (видео)

Основным преимуществом лестницы Гусиный шаг является ее компактность. На небольшой площади и с минимальным уклоном подобная конструкция позволяет создать удобную лестницу для подъема. Для изготовления такой лестницы используется стекло или металл, но для домашних целей лучше выбрать дерево.

Подробно: лестница Гусиный шаг (фото примеров)

Оцените статью: Поделитесь с друзьями!

homeli.ru
