Редуктор давления Honeywell D06F 3/4″ A

Сопутствующие товары

Аналогичные товары

Редуктор давления Goetze DR07-3/4C (SP) до +40°C, 3/4″, для холодной воды

5270 руб

Описание

Редуктор давления Honeywell D06F 3/4″ A для холодной воды (до +40°C) используется в промышленных, коммерческих и бытовых установках с рабочим давлением до 25 бар для защиты оборудования от повреждений, вызванных воздействием высокого давления в водопроводной сети. Также редукционный клапан уменьшает расход воды и постоянно поддерживает установленный уровень давления на выходе, несмотря на перепады входного давления.

Пределы регулирования выходного давления от 1,5 до 6 бар. Пропускная способность редуктора составляет 2,9 м3/час. Весит изделие 1 кг.

Отличительные особенности

  • регулировочная шкала указывает уровень установленного давления;
  • регулировочная ручка устанавливает давление на выходе клапана;
  • возможность тех. обслуживания без демонтажа из водопроводной системы;
  • нет контакта регулировочной пружины с питьевой водой;
  • надёжность в эксплуатации;
  • соответствие стандартам, наличие сертификации.

Конструкция

Клапан понижения давления Honeywell D06F 3/4″ A для холодной воды включает корпус, на который нанесена внешняя резьба, чашу фильтра, вкладыш клапана, фильтр с сеткой (160 мкм), а также присоединительные штуцеры (с наружной резьбой), регулировочную пружину и пружинный стакан (с регулировочной ручкой и установочной шкалой). Корпус и резьбовые соединения понижающего клапана выполнены из латуни, а сетчатый фильтр изготовлен из нержавеющей стали. Для вкладыша клапана и чаши фильтра, специально предназначенной для холодной воды, применяется высококачественный синтетический материал. Манометр в комплект не входит. Благодаря компактности и небольшому весу прибор помещается даже в ограниченном пространстве.

Принцип действия

В основе работы редукционного клапана «Хоневелл» лежит принцип уравнивания усилий. В результате забора воды уменьшаются впускное давление и нажим диафрагмы, что ведет к увеличению давления пружины, вследствие чего открывается клапан. Выпускное давление, в свою очередь, начинает возрастать до тех пор, пока не уравняются усилия диафрагмы и пружины. При этом на давление, установленное на выходе, не влияют перепады входного давления.

Пример установки

Указания по монтажу и эксплуатации

  • Редуктор нужно устанавливать на горизонтальных трубопроводах колбой вниз.
  • Не допускайте перекосов и изгибающего напряжения.
  • Направление потока должно совпадать с направлением стрелки на корпусе редуктора.
  • Место установки должно быть защищено от замораживания.
  • Манометр должне быть легкодоступен для наблюдения.
  • Оборудование системы должно быть защищено предохранительным клапаном.
  • Если требуется максимальная защита от грязи, установите перед редуктором фильтр тонкой очистки.
  • После редуктора необходимо предусмотреть прямой участок трубопровода (зону успокоения) не менее 5xDN.
  • Расстояние от оси трубопровода до стены должно составлять не менее 55 мм.
  • Плановое техобслуживание рекомендуется проводить 1 раз в 1-3 года в зависимости от состояния редуктора.

Документация

  1. Технический паспорт изделия (открыть PDF-файл)

Технические характеристики

Производитель Honeywell
Серия D06F
Модель D06F 3/4″ A
Артикул НС-0012820
Тип редуктор давления
Способ управления механический
Назначение для холодного водоснабжения
Рабочая среда вода
Температура рабочей среды до +40°C
Давление на входе до 25 бар
Пределы регулирования от 1,5 до 6 бар
Минимальный перепад давления 1 бар
Условная пропускная способность 2,9 м3/час
Диаметр условного прохода 20 мм
Наличие манометра в комплекте нет
Вид соединения резьба
Размер резьбы 3/4″
Материал корпуса никелированная латунь
Материал пружины нержавеющая сталь
Диаметр D (см. схему) 54 мм
Ширина L (см.схему) 160 мм
Ширина l (см.схему) 90 мм
Высота H (см.схему) 89 мм
Высота h (см.схему) 58 мм
Вес 1 кг
Страна-родина бренда США
Страна производства Германия
Официальная гарантия производителя 1 год

Качество товара

Наша компания закупает продукцию у крупных проверенных поставщиков.

Мы рады предложить Вам качественный оригинальный товар!


«ГидроТепло» — официальный дилер Resideo | Honeywell Home на территории Российской Федерации

Редукторы Honeywell. Оригинальные. Доставка по РФ

  • Регулировка давления в диапазоне от 1 до 12 бар.
  • Отображение давления на установочной шкале.
  • Сетчатый фильтр грубой очистки (160 мкм).
  • Присоединительные размеры 1/2″, 3/4″, 1″, 1 1/2″, 2″.
  • Латунный корпус, стойкий к выщелачиванию цинка.
  • Простота установки и сервисного обслуживания.

Редуктор Honeywell D06F используется для уменьшения и выравнивания давления воды в системе водоснабжения. Если давление в водопроводной системе чрезмерно высокое или существует риск гидроударов, редуктор Honeywell D06F снизит давление до заданного значения.
Уменьшая и выравнивая давление воды в водопроводной системе, пружинный редуктор Honeywell D06F:

Защищает от повреждения устройства распределения воды, системы водоподготовки и водоочистки.

Уменьшает объёмы водопотребления и снижает уровень шума в водопроводной трубе.

При колебаниях давления воды на входе в редуктор Honeywell D06F, давление воды на выходе из редуктора всегда остаётся неизменным.

На российский рынок поставляется три модели редукторов Honeywell серии D06F:

Honeywell D06F-1/2″B

  • Стандартный латунный корпус
  • Регулировка давления в диапазоне — от 1,5 до 6 бар
  • Подключение — 1/2″, 3/4″, 1″, 1 1/2″, 2″

Honeywell D06FH

  • Корпус на высокое давление
  • Регулировка давления в диапазоне — от 1,5 до 12 бар
  • Подключение — 1/2″, 3/4″, 1″, 1 1/2″, 2″

Honeywell D06FN

  • Корпус на низкое давление
  • Регулировка давления в диапазоне — от 0,5 до 2 бар
  • Подключение — 1/2″, 3/4″, 1″, 1 1/2″, 2″

Более дорогие клапаны понижения давления D06FH позволяют регулировать давление в более широком диапазоне. Но если технические характеристики недорого клапана Honeywell D06F в стандартном корпусе соответствуют заданным техническим требованиям, покупать более дорогой клапан D06FH для повышенного давления не целесообразно.

В качестве альтернативы клапану D06F можно рассмотреть возможность подключения к водопроводу клапана Honeywell D04fm.

  • Honeywell D04fm-1/2″ARU
  • Honeywell D04fm-3/4″A

Подробнее
Также как редукторы серии D06F > редуктор D04fm позволяет регулировать выходное давление холодной и горячей воды в диапазоне от 1.5 до 6 бар. Но из-за отсутствия фильтрующей сетки, редуктор D04fm не защищён от засорения нерастворимыми частицами (окалиной, ржавчиной), которые могут нарушать его работу и потребовать внепланового сервисного обслуживания.

Более простая конструкция делает клапан Honeywell D04fm более доступным по цене, но менее надёжным с точки зрения устойчивости к длительной эксплуатации в условиях низкого качества фильтруемой воды.

Кроме того, выбор размера подключения клапана Honeywell D04fm ограничен (1/2″ и 3/4″). Поэтому он не пользуется особым спросом у потребителей и обычно устанавливается только после фильтров, обеспечивающих предварительную очистку воды от грубых примесей.

У пружинных клапанов Honeywell D06F, D06FH, D06FN разный диапазон регулировки давления и разная цена, но одинаковый принцип действия.

Работа редукторов Honeywell основывается на автоматической регулировке разницы давления между усилием сжатия пружины и усилием, создаваемым мембранным клапаном.

Наибольшей популярностью в России пользуются клапаны Honeywell D06F в стандартном корпусе, с регулировкой давления в диапазоне 1,5 — 6 атм. Редукторы Honeywell серии D06F могут могут подключаться к системе:

Холодного водоснабжения (до 40°C)

  • Прозрачная чаша
  • (литера «A» в названии модели)

Горячего водоснабжения (до 70°C)

  • Латунная чаша
  • (литера «B» в названии модели)

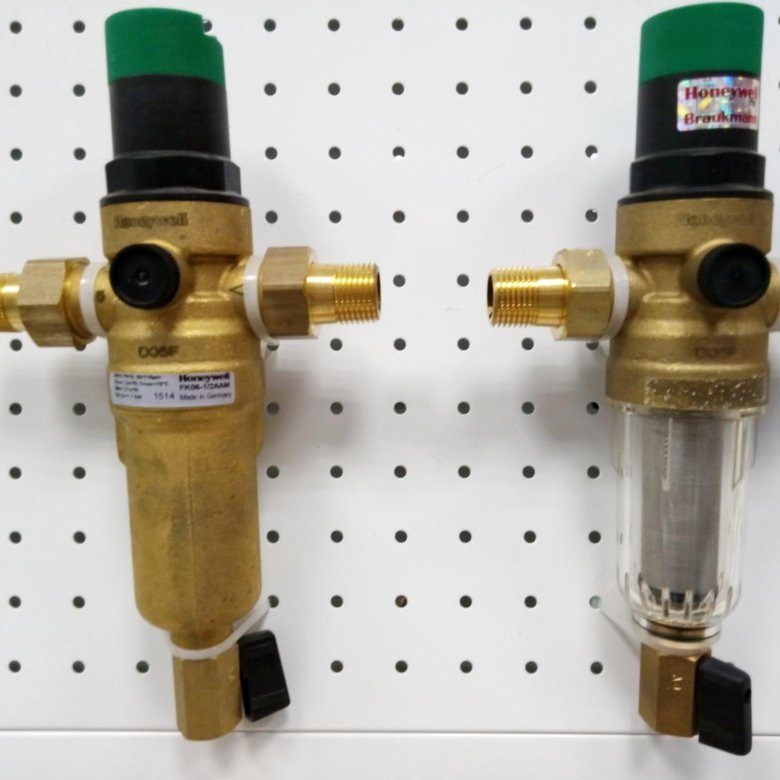

Конструкция редуктора давления Honeywell D06F

Клапан понижения давления Honeywell D06F состоит из латунного корпуса, в котором предусмотрены резьбовые отверстия для подсоединения манометра. Манометр не входит в комплект поставки редукторов Honeywell и приобретается отдельно. В заводской комплектации, в резьбовые отверстия для манометра вкручены заглушки.

Без манометр


Манометр


С манометром

Внутри корпуса редуктора Honeywell D06F располагается регулирующий мембранный клапан, который понижает давление воды, в соответствии со значениями, выставленными на регулировочной шкале. Ручка для регуляции давления и регулировочная шкала располагаются сверху т.н. пружинного стакана. Пружина, расположенная внутри стакана, оказывает противодавление клапану, таким образом регулируя выходное давление воды.

Клапан

Стакан

Пружина

В нижней части редуктора давления D06F расположена чаша, в которую устанавливается цилиндрический сетчатый фильтр. Этот фильтр обеспечивает механическую очистку воды и предохраняет внутренние детали редуктора от засорения. Нерастворимые примеси, которые задерживает сетка, оседают на дне съёмной чаши.

  • Редукторы D06F ( -A)  для холодной воды комплектуются ударопрочными прозрачными чашами.
  • Редукторы D06F ( -B) для горячей воды комплектуются термостойкими латунными чашами.

ХВС


Сетка


ГВС

Для поддержания клапана Honeywell в нормальном рабочем состоянии, чашу необходимо периодически откручивать, доставать сетку и очищать её вместе с чашей от скопившихся загрязнений. Если в систему водоснабжения подаётся вода очень низкого качества, перед редукционным клапаном Honeywell D06F рекомендуется установить фильтр грубой очистки с размером ячейки не более 500 микрон (мкм).

Для подсоединения редуктора D06F к водопроводу используются латунные штуцеры (входят в комплект поставки). При необходимости, штуцеры для редуктора Honeywell можно приобрести отдельно.

Штуцеры

Ключ

Если в процессе эксплуатации какой-либо из элементов редуктора пришёл в негодность, необходимые комплектующие можно приобрести по отдельности и при наличии минимальных технических навыков заменить самостоятельно.

Для модификации редуктора Honeywell потребуется приобрести колбу с механизмом фильтрации и обратной промывки Honeywell FN09S Habedo.

Вся информация и все изображения редукторов Honeywell и комплектующих к ним, предоставлена исключительно в ознакомительных целях. Этот обзор не заменяет собой Паспорт редукторов D06F и любую другую информацию, опубликованную на официальном сайте представительства Honeywell в России.
