Фуганок: назначение, устройство, виды, характеристики

Обработка дерева может проводится при применении самого различного инструмента. Весьма широкое распространение получили фуганки, предназначенные для снятия поверхностного слоя и получения поверхности требуемого качества.

Фуганок и его назначение

При рассмотрении того, что такое фуганок отметим, этот инструмент применяется для изменения качества поверхности древесины. Именно от него во многом зависит то, насколько приятным будет конечный продукт. Фуганок может выглядеть самым различным образом, механический вариант исполнения представлен сочетанием трех основных элементов:

  1. Корпуса.
  2. Ручки.
  3. Ножа.

Корпус в большинстве случаев изготавливается при применении дерева, но есть и металлические варианты исполнения. Изделие с деревянным корпусом подходит для работы с мягкими породами, металл рассчитан на воздействие большой нагрузки. При рассмотрении того, для чего нужен фуганок отметим следующие моменты:

  1. Применяется в случае, когда нужно провести выравнивание крупных фрагментов. При этом заготовка может иметь большую площадь и длину.
  2. Устанавливаемые резцы могут иметь ширину до 8 см, при этом колодка также характеризуется достаточно большими размерами.
  3. Первое проведение инструмента становится причиной образования мелкой стружки, повторное становится причиной получения длинной однородной стружки.
  4. В продаже встречаются самые различные виды инструментов, выбор проводится в зависимости от поставленной задачи.

Ручной вариант исполнения отличается от электрического, который имеет сложную конструкцию. Состоит она из следующего:

  1. Упорная рукоятка, при помощи которой передается усилие.
  2. Раструб для подключения пылесоса. Стоит учитывать, что на момент работы может образовываться большое количество стружки. Для того чтобы она не оказывала негативное воздействие на проводимые работы подключается специальный пылесос, который сразу после появления стружки проводит ее сбор.
  3. Управляющие кнопки позволяют задавать основные параметры устройства.
  4. Ручной винт встречается практически на всех устройствах. Он требуется для изменения глубины строгания.
  5. Также есть и боковой упор, за счет которого проводится изменение ширины захвата обрабатываемой поверхности.
  6. Защитный откидной кожух, который исключает вероятность повреждения.
  7. Подошва. Она соприкасается с обрабатываемой поверхностью, часто представлена алюминием.
  8. Многие устройства характеризуются тем, что имеют встроенный аккумулятор. Кроме этого, есть и возможность подключения кабеля.


Электрическое оборудование должно обслуживаться соответствующим образом. Длительная эксплуатация требует заточки.

Виды инструмента

Классификация весьма обширна, связана с различными свойствами. Выделяют два основных типа:

  1. Фуганок ручной встречается практически в любой мастерской. Его особенность заключается в простате устройства, а также невысокой стоимости.
  2. В последнее время часто приобретается фуганок электрический. Это связано с простотой эксплуатации, а также довольно высокой эффективностью в применении. Единственный недостаток заключается в достаточно высокой стоимости.

Материалы, применяемые при изготовлении основной части, могут существенно отличаться. Чаще встречается деревянный инструмент, так как он прост и обходится намного дешевле. Подходит он для домашней мастерской. Встречаются и металлические конструкции, рассчитанные на работу в крайне тяжелых условиях.

Классификация проводится по тому, какова поставленная задача. Примером можно назвать следующие устройства:

  1. Для работы с деревянной заготовкой, которая никак ранее не обрабатывалась. Эта разновидность называется шерхебелем. В большинстве случаев применяется металл, который способен выдерживать существенное воздействие.
  2. Если готовые детали нужно после обработки склеить, тогда применяется цинубель. Подобный вариант исполнения характеризуется тем, что на ноже есть зазубрины. После строгания на поверхности появляются небольшие борозды. Как показывает практика, подобная поверхность лучше всего подходит для склеивания.

Если в дальнейшем полученные изделия не нужно склеивать, то можно использовать двойной или одинарный фуганок. Основными разновидностями столярного инструмента можно назвать следующее:

  1. Шлифтик представлен разновидностью конструкции, которая характеризуется укороченным корпусом и увеличенным передним углом, а также уменьшенной щелью для вывода стружки. Область применения заключается в выравнивании торцов и удалении различных задиров.
  2. В некоторых случаях применяется полуфуганок. Он характеризуется уменьшенной длиной, однако остается требуемая ширина. Применяется при работе с большими деталями.
  3. Фальцебель применяется для выборки и четверти. Он имеет конструкцию, которая обладает съемной подошвой. Отличается инструмент от других шириной, является специфическим вариантом исполнения.
  4. Зензубель имеет двухсторонний нож, изготавливаемый при применении качественной стали. Ширина этого элемента составляет 33 мм.

Встречается в продаже и мини фуганок. Он часто применяется в бытовой обстановке, так как обладает небольшим размером и достаточной производительностью. Кроме этого, все устройства можно разделить на две основные группы:

  1. Бытовая характеризуется невысокой стоимостью, а также сниженными эксплуатационными характеристиками. Она распространена обширно, так как обходится в меньшую стоимость.
  2. Профессиональный фуганок применяется для работы в промышленности. Его основными качествами можно назвать повышенную производительность, а также возможность работы на протяжении длительного периода.

Производством рассматриваемого инструмента занимаются самые различные компании. Встречается и промышленный фуганок, который может применяться в течение длительного периода.

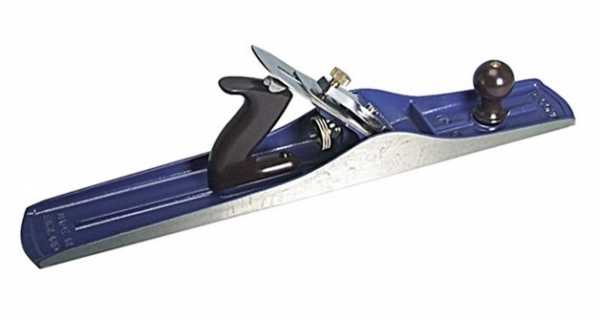

Ручной фуганок

Большинство работ может проводится при применении ручного фуганка. Это можно связать со следующими моментами:

  1. Устройство просто в применении.
  2. Есть возможность проводить обработку различных поверхностей.
  3. Инструмент недорогой.

Настольный вариант исполнения может иметь самое различное устройство, выбор проводится специалистом в зависимости от того, какие работы следует проводить.

Электрический

Сегодня стационарный фуганок может изготавливаться в электрическом варианте исполнения. Профессиональные устройства характеризуются следующими особенностями:

  1. Довольно большая масса и прижимное усилие.
  2. При работе можно достигнуть высокой точности.
  3. Повышенная производительность труда.
  4. Часто в конструкции предусмотрена возможность быстрой смены ножей.

Применяется электрофуганок в промышленности и быту, изделие характеризуется высокими эксплуатационными характеристиками. Единственный недостаток в большинстве случаев заключается в высокой стоимости, а также в существенных затратах электроэнергии.

Фуганок или рубанок

Довольно распространенным вопросом можно назвать то, в чем заключается отличие рубанка от фуганка. Оба варианта позволяют проводить снятие материала с поверхности. Разница заключается в следующем:

  1. Рубанок предназначается для первичной работы. С поверхности, как правило, снимается такой слой материала, на которое настроено оборудование. Строгание проводится для снятия сучков и бугров. Конструкция представлена сочетанием ножа и колодки, в некоторых случаях устанавливается два режущих элементов.
  2. Фуганок считается разновидностью первого инструмента, является длинной версией корпуса, за счет чего устройство прижимается с большим усилием к обрабатываемой поверхности. В этом случае также устанавливается 2 лезвия, которые обеспечивают чистовую фуганку.


Оба варианта встречаются в стандартном наборе профессионала, который проводит обработку дерева.

Отличие от рейсмуса

Также многие рассматривают, в чем заключается отличие от рейсмуса. Рассматривая рейсмус и фуганок следует учитывать, что первый вариант предназначается для нанесения параллельных линий на поверхность. Оба варианта могут проводить обработку дерева, среди особенностей следует учитывать следующие моменты:

  1. Плоские поверхности можно получить рейсмусом, однако оборудование предназначено для финишной обработки.
  2. Оба инструмента работают исключительно в связке. Фуганок предназначен для подготовки, второй окончательной обработки.


В целом можно сказать, что отличий довольно много. При этом конструктивные элементы отличаются несущественно, но рейсмус позволяет снизить степень шероховатости поверхностного слоя.

Как правильно фуговать доски

Применяемый станок по дереву характеризуется своими определенными свойствами. Фугование – процесс обработки поверхности дерева различной плотности. Рекомендации следующие:

  1. Левой рукой берут за ручку, правой за колодку.
  2. Инструмент ведется вдоль волокон.
  3. По мере готовности изделия стружка становится длинной и ровной по всей толщине.

При работе запрещается браться за лезвие, на момент работы следует использовать защитную одежду. На момент работы доски должны быть надежно закреплены.

Фуговально-рейсмусовый станок

Встречается также фуговально-рейсмусовый станок, который обеспечивает качественную обработку. Преимущество устройства заключается в его повышенной функциональности.

В большинстве случаев устройство устанавливается в промышленности. Это связано с тем, что оно обходится достаточно дорого и позволяет существенно повысить производительность труда.

Качественная обработка гарантирована, однако нужно правильно применять оборудование.

Особенности работы и устройства

Рассматриваемое оборудование характеризуется определенными особенностями в применении. Среди особенностей отметим следующее:

  1. Нижняя поверхность должна быть выровнена. Этого можно достигнуть при предварительном фуговании.
  2. Одновременная обработка возможна исключительно при применении станка, который обладает соответствующими свойствами.
  3. Станок идеально подходит для работы с ранее неподготовленными заготовками.
  4. Устройство предназначено сочетанием нескольких частей, все они отвечают за определенные функции.

В целом можно сказать, что подобный станок характеризуется высокой функциональностью. Устройство фуганка подобного типа может существенно отличаться.

Рекомендации при выборе оборудования

Проводя выбор, какой выбрать станок весьма распространенный вопрос, нужно уделить внимание нескольким основным моментам. Они следующие:

  1. Число ножей на рабочей части.
  2. Мощность установленного двигателя.
  3. Размеры и вес оборудования.
  4. Скорость перемещения заготовки на момент обработки.


Все параметры следует учитывать при рассмотрении наиболее подходящего варианта исполнения.

Виды станков

Выделяют довольно большое количество различных станков, которые могут применяться для работы с деревом. Асинхронный двигатель защищен специальным кожухом. У оборудования с одновременной функцией строгания и рейсмуса есть несколько преимуществ:

  1. Выключает изготавливается в виде поворотного блока.
  2. Станина в большинстве случаев изготавливается с нанесением порошковой краски, которая существенно повышает защиту поверхности от воздействия окружающей среды.
  3. Подача материала может проводится в любое время.
  4. Предусмотрена защита от воздействия окружающей среды.
  5. Некоторые модели представлены двумя лезвиями.

В большинстве случаев классификация проводится по мощности двигателя, функциональности и некоторым другим признакам. Кроме этого, важное значение имеет популярность бренда.

Заточка ножей для фуганка

Не стоит забывать о том, что следует проводить периодическую заточку ножей. Даже при применении качественной стали есть вероятность повреждения режущей кромки. К особенностям процесса отнесем следующее:

  1. Требуется специальное оборудование.
  2. Нужно выдерживать определенный угол.
  3. Даже незначительные дефекты могут стать причиной серьезного снижения эффективности.

Провести заточку ножей фуганка можно самостоятельно, однако для этого нужно определенное оборудование.

Как сделать фуговальный станок самостоятельно?

С производством подобного оборудования возникает много трудностей. Классическая конструкция представлена сочетанием следующих узлов:

  1. Корпуса.
  2. Лезвий.
  3. Рукоятки.

Ручной инструмент можно собрать с различных материалов. Что касается электрического, то его собрать самостоятельно практически невозможно.

Меры безопасности при использовании фуговального станка

Рассматривая конструкция позволяет вести обработку в самых различных условиях. Основные рекомендации следующие:

  1. Нужно использовать защитную одежду и очки.
  2. Нельзя прикасаться лезвий и располагать руки в зоне резания.
  3. Заготовка должна быть надежно закреплена.

В целом можно сказать, что фуганок является распространенным инструментом, который встречается сегодня практически в каждой мастерской. Правильно выбрать можно исключительно исходя из того, какие работы будут проведены в дальнейшем.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Фуганок электрический и ручной, фугование древесины

Содержание: [скрыть]

  1. Виды инструмента
  2. Ручной фуганок
  3. Электрический
  4. Фуганок или рубанок?
  5. Отличие от рейсмуса
  6. Как правильно фуговать доски
  7. Как обойтись?

Фуганок – ручной механический или электрический инструмент для выравнивания поверхности заготовки из дерева. Он есть у любого столяра, без приспособления не обходится обработка доски и массива.

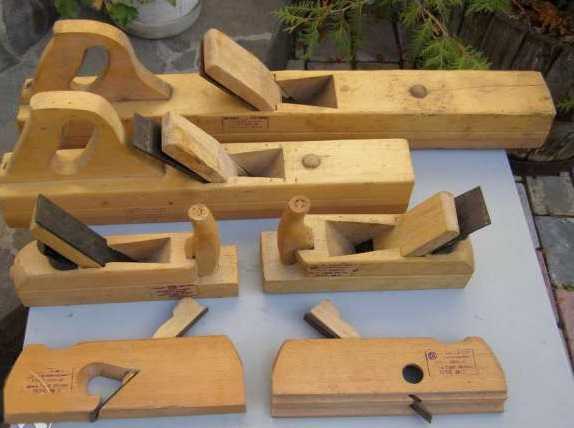

Виды инструмента

Прибор бывает двух видов: ручной и электрический.

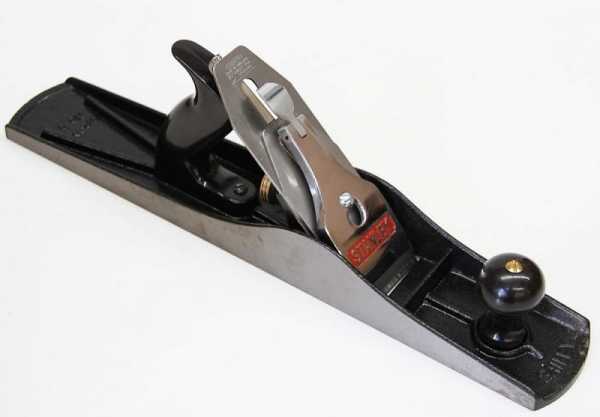

Ручной фуганок

Это металлический или деревянный инструмент, в конструкцию которого входят:

  • корпус;
  • ручка-держатель;
  • лезвие (нож).

Длина колодки – 90 см, а ширина лезвий – 8 см. У мини-моделей, полуфуганков, длина подошвы не превышает 50 см. Такая удобна для обработки большой детали.

Разновидность фуговочного инструмента – шерхебель. В стандартной комплектации он имеет нож шириной 35 мм. Инструмент используется для первичной обработки заготовки. Шерхебель снимает стружку толщиной 2–3 мм.

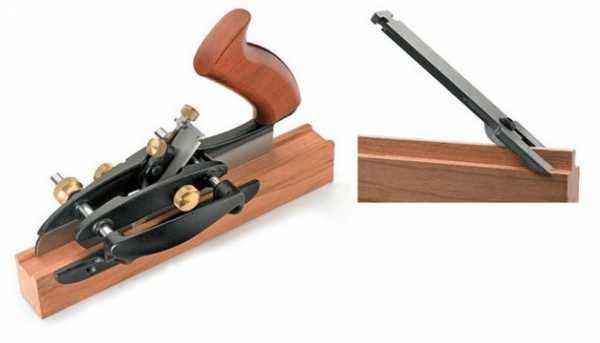

Еще одна тип фуганка – фальцебель. Его узкая сменная подошва приспособлена для обработки фальцев, четвертей и выборок. Зензубель оснащен двумя ножами для более чистой шлифовки поверхности мелких деталей.

Электрический

Это не станок, а ручной электрический прибор.

Для обтесывания заготовки требуется сила. Профессионалы чаще пользуются электрическим фуганком. Он обладает:

  1. Большей массой и прижимным усилием.
  2. Точнее обрабатывает заготовки.
  3. Работа идет намного быстрее.
  4. Инструмент имеет набор сменных насадок.

Особенность применения электрического фуганка – возможность его крепления к верстаку. Получается станок, заменяющий специальное стационарное оборудование. Он удобен для дома или в небольшой мастерской.

Фуганок или рубанок?

Похожие на слух названия инструментов объяснимы: оба предназначены для выравнивания поверхности заготовки. В чем разница?

Рубанок и фуганок отличаются принципом и качеством работы:

  • Рубанок выполняет первичную подготовку поверхности. Он снимает верхний слой такой толщины, на которую настроено лезвие. Строгание инструментом убирает основные неровности, бугры, сучки. В конструкцию рубанка входят колодка и нож. Режущих элементов может быть два, тогда второе вслед за первым снимает более тонкую щепу, выравнивая поверхность. Финишной обточки рубанок не делает.
  • Фуганок – разновидность рубанка усовершенствованной конструкции. Он имеет более длинный и тяжелый корпус, позволяющий инструменту плотнее прижиматься к обрабатываемой поверхности. В инструмент встроены 2 лезвия, настроенные на чистовую фуговку.



Отличие от рейсмуса

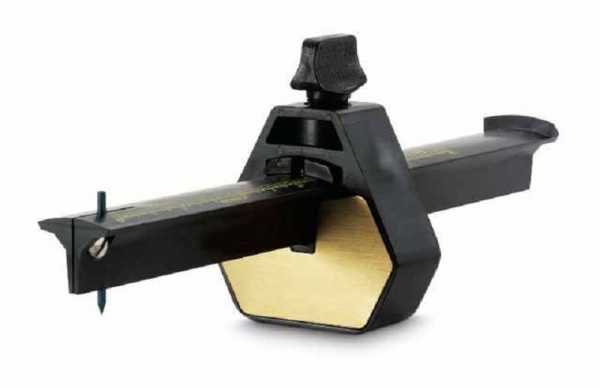

В определении фуганка указано: для выравнивания поверхности заготовки из древесины и доведения ее до декоративно-чистого вида. Рейсмус нужен для переноса на изделие параллельных линий (см. фото). К работе ручным инструментом вопросов нет. Они возникают при сравнении электрических станков фуганка и рейсмуса.

Работа стационарного оборудования одинакова у обоих видов: они снимают черновую кромку с древесины. Но суть разная:

  • Фуганок снимает слой с доски, делает поверхность плоской, торцевую кромку фуговальный станок делает перпендикулярной к основной.
  • Для создания строго параллельных плоскостей изделия нужен рейсмус, но оборудование обрабатывает только предварительно выровненное сырье.

Фуганок и рейсмус работают в связке: один подготавливает, другой – окончательно выравнивает. Но это в случае со станками.

Фуганок ручной и электрический выравнивает поверхность и кромки дочиста, а рейсмус служит для нанесения параллельных линий по заданному размеру.

Как правильно фуговать доски

Фугование – это обработка поверхности деревянной заготовки фуганком любой разновидности.

Для работы ручным инструментом обрабатываемую деталь фиксируют на верстаке. Волокна древесины должны располагаться по направлению движения.

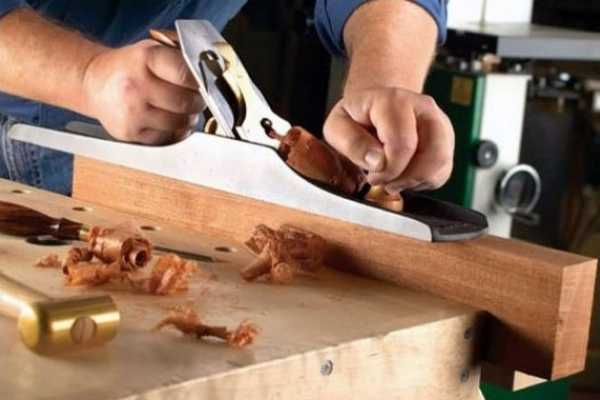

Фуганок нужно взять обеими руками: левой рукой – за ручку, правой – за колодку. Для левшей порядок противоположный. Инструментом ведут по поверхности вдоль волокон, нажимая собственным весом на приспособление, подталкивая его вперед. Поначалу стружка будет разного размера, по мере готовности изделия она станет длинной и ровной по толщине.

Обрабатывается поверхность послойно, чтобы избежать перепадов высот и образования ненужных ям.

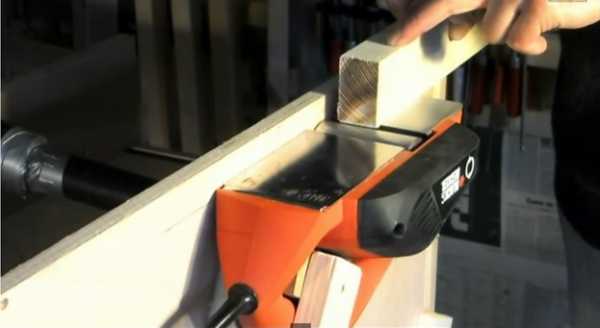

Как фуговать электрическим фуганком:

  • Зафиксируйте прибор на верстаке с упором для доски.
  • Включите питание и заведите доску на лезвие по упору.
  • Проведите столько раз, сколько необходимо для получения результата.

При работе с оборудованием необходимо соблюдать меры безопасности:

  • Держите руки подальше от лезвия.
  • Используйте защитную одежду.
  • Для перемещения доски используйте прижимные держатели. Они защитят пальцы от ножа.

Чтобы не срезать лишнего, нанесите на обрабатываемую поверхность меловую линию. Плавность ее исчезновения расскажет о равномерности обтесывания. Линия исчезла – значит, поверхность стала гладкой.

Обработка кромки выполняется так же, как шлифовка основной плоскости. Достаточно перевернуть заготовку нужной стороной к лезвию и повторить действия.

Как обойтись?

Если нет специального инструмента, можно приспособить обычную фрезу. На видео представлен один из способов фугования фрезером.

Для этого нам нужен ручной фрезер.

  1. Измерьте расстояние до лезвия на инструменте.
  2. Закрепите доску на верстаке.
  3. Прикрепите металлическую или ровную деревянную направляющую к доске с верстаком так, чтобы расстояние до кромки совпадало с расстоянием до лезвия. Нужно оставить небольшой припуск 2–3 мм для обработки.
  4. Запустите фрезер, уверенно возьмите его двумя руками, расположите перпендикулярно кромке, уперев в направляющий профиль.
  5. Обработайте поверхность. Достаточного одного прохода.

По такому же принципу используется приспособление для выравнивания горизонтальных плоскостей. На видео демонстрируется прием горизонтальной обработки.

derevo-s.ru

Рейсмусовый станок своими руками: чертежи, видео

Рейсмусовые станки по дереву являются разновидностью строгально-фуговальных, и предназначены для точного изготовления «в размер» досок с определённым поперечным сечением. В отличие от строгального деревообрабатывающего оборудования такие агрегаты оснащаются устройствами прижима и подачи, а также могут одновременно обрабатывать несколько заготовок. Универсальность современных рейсмусовых станков повышается, если в комплект инструмента входят не только плоские, но и фигурные ножи.

Самодельный рейсмусовый станок

Классификация и возможности

Исполнение рассматриваемых агрегатов может быть довольно разнообразным. Классифицируют станки по следующим признакам:

  1. По типу привода. Самодельные мини-устройства могут иметь и ручной привод, но в большинстве случаев используют всё-таки электрический привод. При этом бытовые модели комплектуются двигателем на 220 В, а профессиональные – на 380 В.
  2. По типу подачи. В схеме станка может быть одна или две пары подающих роликов, соответственно, в первом случае потребуется сделать прижим обрабатываемой заготовки к столу более мощным, не исключаются также вибрации в момент врезания. Двусторонние валковые подачи более совершенны и удобны в работе. Ряд зарубежных фирм (Makita, DeWalt и др.) комплектуют свои изделия узлами автоматической подачи, но эта опция оправдывает себя лишь при значительных программах выпуска однотипной продукции.
  3. По числу ножевых валов. Это определяет, сколько разных профилей может одновременно обрабатывать станок. Правда, соответственно увеличится и количество операторов.
  4. По функциональным возможностям. Устройство рейсмусовых станков позволяет сделать не только размерную обработку полуфабриката, но и последующую его калибровку. Это исключает появление поперечных сколов, вмятин и прочих дефектов, которые могут появиться на обработанной поверхности в случае несоблюдения технологии фугования или при чрезмерно большой подаче исходного материала.
  5. По своим технологическим характеристикам. На практике рассматриваемое оборудование производят с диапазоном мощностей 1…40 кВт, при частоте вращения вала до 10000…12000 мин-1, ширине строгания до 1350 мм, ходе до 50 м/мин и толщине исходной заготовки 5…160 мм.

Кроме того, некоторые модели различаются способом регулировки зазоров и устройством подшипникового узла главного привода.

Устройство и принцип действия

Типовой рейсмусовый станок по дереву может успешно заменить две единицы оборудования: механический приводной фуганок и строгальный станок (поперечный – для коротких изделий, или продольный – для длинных).

Самодельный рейсмусовый станок

Наиболее простая схема рейсмусового станка (с односторонней подачей исходного материала) включает в себя следующие узлы:

  1. Приводной электродвигатель.
  2. Передачу. Она может быть стандартной клиноременной, зубчатой, с вариатором, а также со сменными шкивами (последний вариант отличается минимальными значениями передаваемой мощности, а потому применяется лишь в маломощном оборудовании).
  3. Ножевой вал. Может иметь несколько инструментов с разной конфигурацией. Особо удачными считаются спиральные ножи, которые при своей работе издают минимальный шум.
  4. узел верхнего направления, который, в свою очередь, состоит из пары вальцев – переднего и заднего. Передний валец имеет рифлёную поверхность: для того, чтобы улучшить сцепление с деревом, и предупредить возможное изменение направления движения обрабатываемой доски. Задний валец всегда выполняется гладким;
  5. узла прижима, который предотвращает заклинивание стружки и возможное трещинообразование материала. Конструктивно прижим можно сделать в виде когтевых захватов, внедряющихся в древесину, а можно и в виде массивного металлического элемента, снабжённого подпружиненными зубьями;
  6. узла нижнего направления, облегчающего подачу заготовки в рабочее пространство;
  7. стола с приспособлениями для регулировки технологических зазоров между вальцами верхнего и нижнего прижимов;
  8. станины, на которой располагаются все остальные элементы рабочей схемы станка.

Принцип работы рейсмусового станка

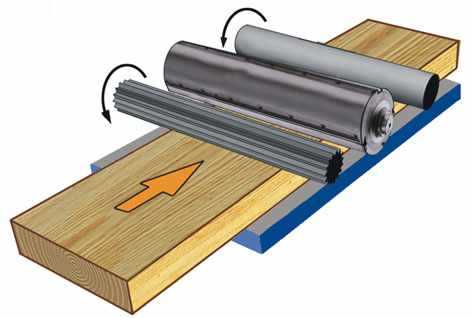

Агрегаты с устройством двухсторонней подачи отличаются тем, что снабжаются дополнительным узлом выдвижения ножевого вала. В связи с этим заменить инструмент для его переустановки с одного типоразмера на другой (либо с целью последующей заточки) значительно легче.

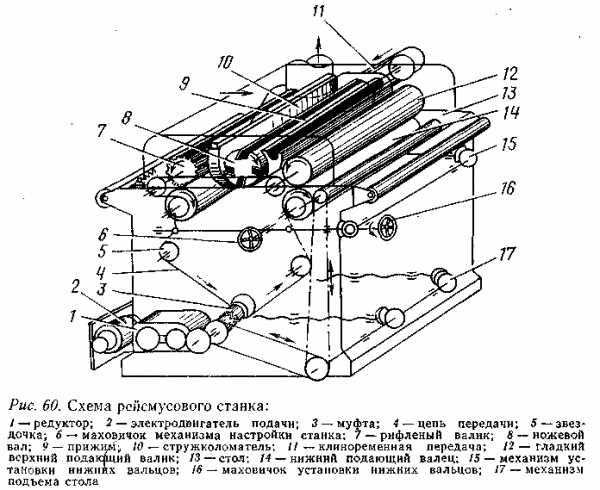

Устройство рейсмусового станка

Работает рейсмусовый станок так. Крутящий момент от электродвигателя через передачи сообщается ножевому валу. Подлежащая обработке доска заводится в зазор и прижимается вначале к нижним, а потом – к верхним прижимным вальцам. При этом заготовка захватывается рифлёным валком, и подаётся к инструменту. Перед врезанием полуфабрикат зажимается между верхним и нижним направляющим устройством, что обеспечивает надёжную фиксацию материала при его обработке. Прижимное устройство обеспечивает своевременный отвод стружки из-под вращающегося инструмента. В момент схода заготовки с заднего направляющего вальца, в передний задаётся следующее изделие, после чего процесс повторяется.

Самодельный станок-рейсмус в собственной мастерской: выбор параметров

На рынке имеется значительное количество разнообразных моделей рассматриваемого оборудования, как от отечественных производителей (Корвет, Энкор, Красный Металлист и пр.) так и импортного производства. В последних вариантах преобладают сомнительные китайские бренды, которые не отличаются надёжностью в работе, а, кроме того, часто имеют заниженные, против паспортных, параметры. В таких случаях, а также, если предлагаемые станки не вписываются в имеющиеся размеры площади, есть смысл изготовить рейсмус своими руками.

Сразу стоит отметить, что ряд узлов и деталей лучше приобретать, нежели попытаться сделать своими руками. Это, в первую очередь, касается самого ножевого вала вместе с подшипниками крепления: самодельные варианты не будут отличаться необходимой точностью сопряжения, в результате чего деталь будет сильно перегреваться при нагрузке.

При выборе схемы станка руководствуются имеющимися чертежами (можно найти в Интернете), но перед этим стоит уточнить ряд элементов устройства.  Например, если в одном агрегате есть необходимость совместить фуганок и рейсмус, то целесообразно сделать оборудование с двухсторонним приводом. Тогда с одной стороны устройства можно производить предварительное прострагивание заготовки, а с другой стороны – вести окончательную обработку дерева «в размер».

Также надо определиться с наибольшей длиной ножевого вала: самодельный станок с валом более 500 мм может потерять жёсткость при работе на твёрдых сортах дерева: груши, граба, дуба. В результате по поверхности доски могут пойти волнообразные гребни высотой до 1 мм, что потребует дальнейшей обработки полуфабриката. Посадочные размеры и диаметр необходимо сделать такими, чтобы на самодельном оборудовании можно было получать плинтусные, багетные профили, а также другие декоративные элементы из дерева.

При выборе конструкции следует в полной мере предусмотреть и меры безопасности при последующей эксплуатации агрегата. Самодельный рейсмусовый станок Станки своими руками должен иметь надёжное ограждение рабочей зоны стола, а также исключать вероятность обратного хода доски при чрезмерной величине зазора, а также её разрушение во время обработки.

Анализируя имеющиеся чертежи самодельных устройств, стоит иметь в виду, что наличие в столе двух нижних прижимов снизит усилие задачи доски в рабочее пространство, поскольку заготовка будет перемещаться по гладкой поверхности валка, а не по столу.

Производство и сборка

Изготовление станка начинают со станины. Для этих целей целесообразно использовать трубчатый стальной прокат с поперечным сечением не менее 60×40 мм: труба отличается повышенной жёсткостью и моментом сопротивления, что положительно скажется на точности операций, производимых на самодельном агрегате. Элементы конструкции соединяют сваркой. Её можно заменить сборным вариантом, но он менее предпочтителен — сборка стола и станины с применением уголка и соединительных шпилек диаметром от М30 вынудит часто проверять их затяжку.

Для подающих роликов можно использовать валки от старой стиральной машины: их обрезиненная поверхность вполне справится с поставленными задачами. Вальцы растачивают под диаметр имеющихся подшипников, учитывая требуемое значение диапазона регулировки. В самодельных рейсмусовых станках этот процесс можно сделать и вручную, вращением рукоятки.

Для изготовления стола самодельного агрегата подойдёт широкая шлифованная доска из лиственницы или дуба. Древесина хорошо гасит возникающие вибрации, но для повышения антикоррозионных показателей, и с точки зрения пожарной безопасности её стоит пропитать огнестойкими составами или креозотом. Соединение стола со станиной может быть болтовым.

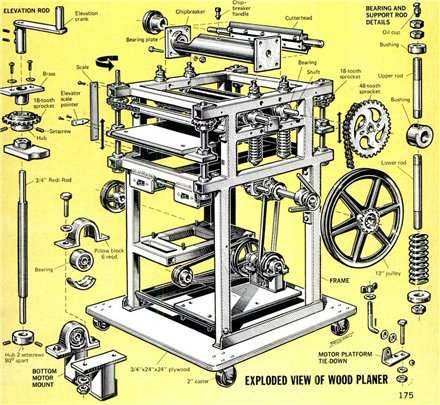

3d модель самодельного рейсмуса

При выборе двигателя следует соотнести максимально необходимый крутящий момент с потребностями обработки. Как правило, достаточно электродвигателя мощностью 5…6 кВт, с числом оборотов до 3500…4000 в минуту.

Для обеспечения безопасности самодельный станок должен быть ограждён съёмным кожухом. Его можно сделать из тонколистовой стали (толщиной 0,6…0,8 мм).

Необходимые комплектующие – подшипники, ножи, шкивы, крепёжные изделия — подбираются в соответствии со спецификацией к чертежам самодельного рейсмус- станка.

При сборке самодельного станка необходимо:

  1. обеспечить максимальную ровность поверхности стола;
  2. отбалансировать все вращающиеся части в статическом и динамическом режимах;
  3. предусмотреть удобную регулировку положения стола;
  4. проверить надёжность устройства ограждения подвижных элементов.

Самодельный рейсмусовый станок проверяется на холостом ходу. Если все узлы работают верно, проверяют агрегат на рабочем режиме, после чего окрашивают все неподвижные части атмосферостойкой краской.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

РубрикаРазное

Добавить комментарий
