Индукционное отопление своими руками – Индукционный котел отопления своими руками: как соорудить самодельный агрегат

Шаровой вентиль для самодельного индукционного котла

Концы катушки выводятся на инвертор, но пока подключать еще рано. Сначала полученный агрегат нужно врезать в систему отопления. Для этого отпиливаем в подходящем месте часть трубопровода такого размера, чтобы расположенный вместо него самодельный котел стал без зазоров. Через переходники фиксируем входное и выходное отверстие. Теперь-то можно катушку присоединить к инвертору переменного тока. Остается пустить воду в систему и включить в сеть наш котел.

Собрать индукционный котел самостоятельно оказалось не так сложно, но есть несколько обстоятельств, без которых корректной его работы мы не добьемся. Такой нагревательный агрегат не будет функционировать, если в вашей отопительной системе нет принудительной циркуляции теплоносителя. То есть, это должна быть закрытая сеть с насосом, который и будет гонять воду по контуру. Также у вас должна быть возможность заземлить инвертор, иначе пожарная безопасность окажется под вопросом. В сеть этот агрегат нужно включать через устройство защитного отключения (УЗО).

Инвертор индукционного котла отопления

Крайне важно, чтобы в системе была вода. Без нее включать котел категорически запрещено. Ведь катушка намотана на пластиковую трубу, которая неспособна выдержать температуру раскаленной металлической проволоки. Поэтому корпус попросту расплавится, а дальнейшие последствия непредсказуемы.

К материалу самого домашнего трубопровода, куда врезается котел, особых требований нет. Это может быть и пластик, и металл. Главное, чтобы это была жесткая конструкция, а не болтающиеся шланги. Расположение катушки из соображений пожарной безопасн

teplo-ltd.ru

Индукционное отопление дома своими руками, система нагрева воды

Сегодня индукционное отопление создает довольно сильную конкуренцию газовым и электрическим котлам. А на рынке отопительного оборудования индукционные котлы позиционируют как один из самых экономичных вариантов. Если в промышленности такие котлы стали появляться в далеких 80-х, то уже в 90-х их начали использовать и в бытовых целях.

Основные принципы работы

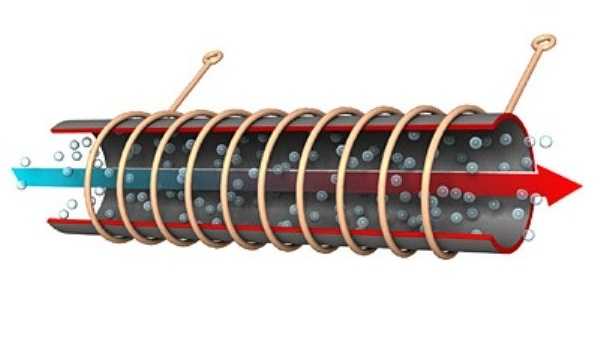

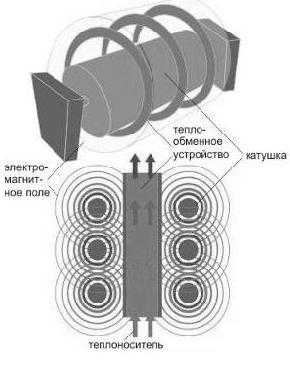

Принцип работы индукционного котла

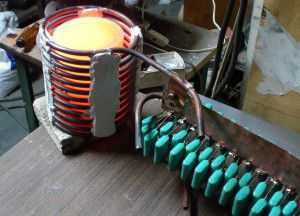

Уже из названия индукционного отопления можно понять, что в основе работы таких котлов – принцип электромагнитной индукции. И чтобы точно понять, как же работает система, достаточно через катушку толстой проволоки пустить большой ток. Вокруг этого устройства обязательно появится электромагнитное поле, и довольно сильное. И если поставить в него любой ферромагнетик – то есть тот металл, который притягивается, то он нагреется – и достаточно быстро.

Рекомендуем к прочтению:

Итак, простейший пример индукционного отопления, то есть, источника тепла, — это катушка, которая намотана на трубу из диэлектрика.

Вовнутрь необходимо поместить сердечник из стали. Катушка, которая подсоединена к источнику электричества, будет нагревать стержень из металла. Теперь остается подключить устройство к магистрали, где циркулирует носитель тепла, — и такое примитивное индукционное отопление своими руками начнет работать.

Если коротко описать принцип работы, то для этого потребуется всего лишь несколько суждений. Электрическая энергия создает электромагнитное поле. Металлический сердечник нагревается под воздействием электромагнитных волн. Избыточное тепло от стержня идет к теплоносителю, нагревая его.

Рекомендуем к прочтению:

Теплоноситель в таких системах может быть не только обычной водой, но и этиленгликолем, и маслом. Из-за того, что жидкость нагревается интенсивно, получаются конвекционные потоки. Горячий носитель тепла идет вверх, а его мощи уже достаточно, чтобы работал небольшой контур. Если же магистраль имеет большую протяженность, — то требуется ставить циркуляционный насос.

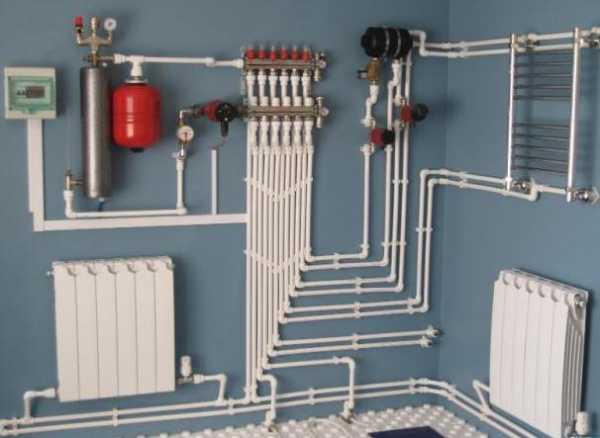

Система отопления с индукционным котлом

Развенчание мифов

Порой в магазинах, продающих оборудование, осуществляющее индукционное отопление дома, можно услышать просто нереальные характеристики, присваивающиеся ему. И, к сожалению, не всегда такие свойства являются правдивыми. Существует несколько основных моментов, о которых следует знать правду:

• Новизна принципа. Многие утверждают, что это инновационные технологии, которые построены на основе принципов физики. В реальности дело обстоит так: явление электромагнитной индукции было открыто Майклом Фарадеем еще в 1831 году. И уже с ХХ столетия индукционная система отопления вовсю использовалась в промышленности для того чтобы плавить сталь. Как видим, это не новая технология, а всего лишь известный принцип, нашедший применение в современности в бытовых целях.

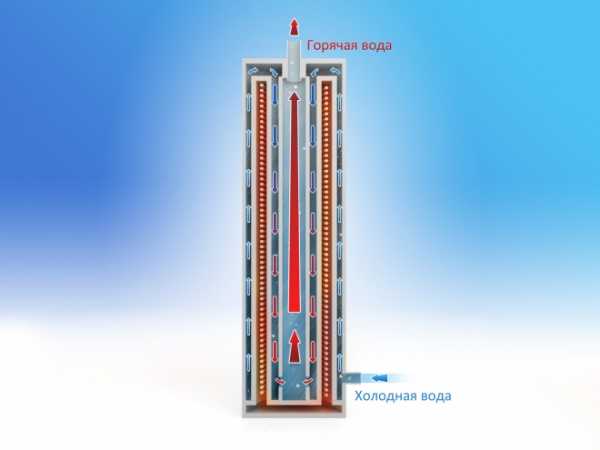

Нагрев воды в индукционном котле

• Экономичность. Частое утверждение – что индукционный нагреватель для отопления использует на 20-30% менее энергии, нежели другие электрические аналоги. В реальности же все так: любой прибор нагревания все 100 процентов энергии, которую он использует, превращает в тепловую – конечно если он не делает механическую работу. КПД может быть и меньшим. Здесь все зависит от того, как рассеивается тепло вокруг прибора отопления. Время, за которое носитель тепла нагреется до нужной температуры, прямым образом зависит от того, насколько эффективна работа нагревательного элемента. Поэтому высокие речи о революционной экономичности – это лишь уловки. Ведь закон сохранения энергии никто не отменял. Чтобы получить 1 кВт тепла, нужно потратить не менее 1 кВт электричества. Помимо этого, какая-то часть тепла будет тратиться просто так. Например, сама катушка греется, так как сопротивление проводника не нулевое.

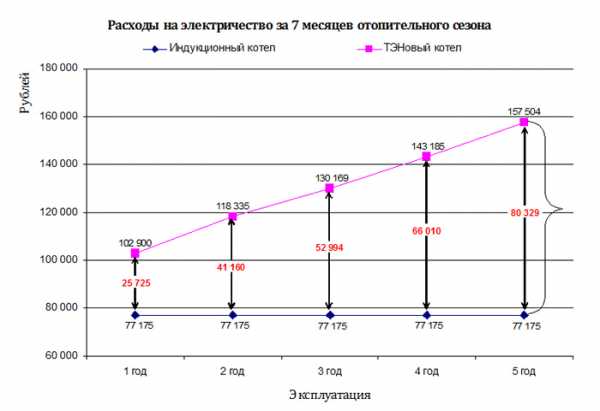

Экономический эффект использования индукционного котла

• Долговечность. Еще одно частое утверждение – это то, что отопление индукционной плитой будет работать у вас не менее 25-ти лет, и что это наиболее долговечный вариант отопления электричеством. Механическое изнашивание котлов такого типа невозможно, так как у них нет подвижных элементов. Медная обмотка обладает большим запасом прочности, и если использовать ее при надлежащем охлаждении, то прослужит она долго. Сердечник в любом случае будет постепенно разрушаться – так как на него могут влиять агрессивные примеси, а постоянный нагрев-остывание не будет придавать прочности. Но заметим, что даже этот процесс – очень долгий. В схеме управления – несколько транзисторов. Именно они и будут определяющими срока эксплуатации всего оборудования без отказа. Обычно дается гарантия на 10 лет. Хотя известны случаи, когда оборудование работало и 30 лет. Вывод из этого всего следующий: индукционные нагреватели воды для отопления будут намного дольше работать, чем аналоги – ТЭНы.
• Незаменимые свойства. Многие говорят, что индукционные котлы сохраняют свои первоначальные характеристики в течение десятилетий из-за того, что здесь не появляется накипь. Первым делом, скажем, что влияние накипи немного преувеличивается. Слой извести не имеет высоких теплоизолирующих свойств, а в замкнутой системе много отложений не появится. Но этого нельзя сказать о сердечнике – здесь накипь – это частое явление. Так, отопление с помощью индукционной плиты действительно не подвержено накипи.
• Бесшумная работа. На самом деле, если изучить отзывы, то можно сказать, что любой электробойлер не будет шуметь при нагревании воды, так как здесь нет акустических колебаний. Шум может появиться только от насосов. Так что суждение верно.
• Компактность. Индукционное оборудование можно устанавливать в любом помещении. Это утверждение верно: данное устройство – это отрезок трубы, который не требует особого места.

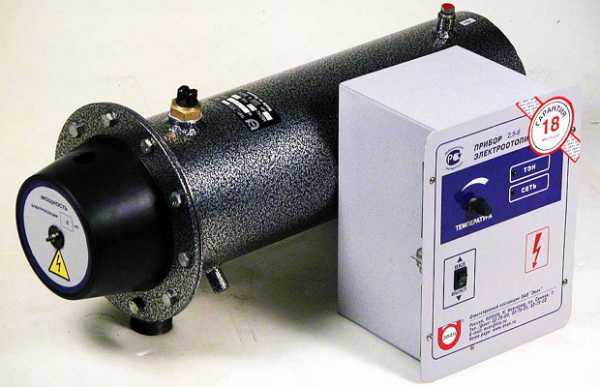

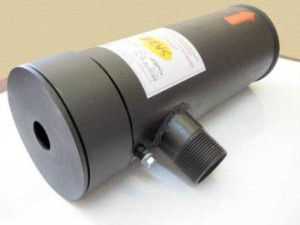

Индукционный котел

• Индукционный нагрев воды для отопления – безопасен. Если случится утечка носителя тепла, то электромагнитное поле не исчезнет автоматически. Сердечник продолжит нагреваться, если не прекратить электроснабжение, то корпус и крепление расплавятся через считанные секунды. Именно поэтому при установке следует предусмотреть автоматическое отключение индукционного котла в таких ситуациях.

otoplenie-doma.org

2 варианта конструкций » Аква-Ремонт

Планируя систему отопления на даче, владельцы рассматривают множество технических решений, среди которых – вариант с индукционным котлом. Его установка позволяет экономить электрическую энергию, он не выделяет опасные для жизни вещества, а значит, экологически чист. Есть возможность создать индукционный котел отопления своими руками и убедиться в его преимуществах, например, перед агрегатами, работающими на газе или твердом топливе.

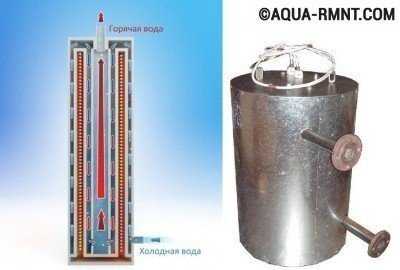

Внутреннее устройство и принцип работы котла

Главное назначение оборудования – создание тепловой энергии из электрической при помощи специального агрегата. В отличие от ТЭНов, индукционные аппараты быстрее увеличивают температуру теплоносителя благодаря абсолютно другой конструкции.

Индукционные котлы эффективно используют в отопительных системах не только частных домов

Теплоносителем традиционно являются вода или антифриз, но иногда применяют и другие жидкости, обладающие необходимым свойством – проводимостью тока

В основе устройства – индуктор (трансформатор), имеющий два вида обмотки. Внутри возникают токи вихревого характера, следующие на виток (короткозамкнутый), который одновременно является корпусом. В результате вторичная обмотка восполняется запасом энергии, которую незамедлительно преобразует в тепло, отдающееся теплоносителю.

Устройство необходимо оснастить двумя патрубками: по одному из них будет подаваться охлажденный теплоноситель, по второму – выходить уже горячий.

Перегрева системы не происходит в связи с тем, что горячая вода постоянно отводится, а вместо нее поступает холодная

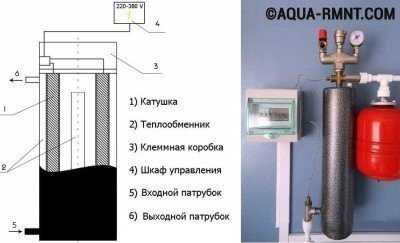

Схема котла заводского исполнения аналогична схеме самодельного оборудования

Если разбить принцип работы котла на этапы, получится следующая картина:

• Вода (или другой теплоноситель) поступает в котел.
• На внутреннюю обмотку подается электроэнергия.
• Под напряжением нагревается сердечник, а затем – поверхность.
• Теплоноситель нагревается.

Самостоятельно изготовленный индукционный котел, как правило, имеет простую конструкцию, поэтому он редко выходит из строя. Благодаря вибрации, которая сопровождает работу агрегата, исключено появление накипи, также являющейся частой причиной поломок. По такому же принципу работает заводское устройство:

Примеры конструкций самодельных вариантов

Вариант #1 — Пластиковые трубы+сварочный инвертор

Имея некоторые знания в области физики и владея кусачками, можно собрать элементарную индукционную модель самостоятельно.

Для этого необходимо приобрести уже готовый сварочный инвертор, высокочастотный, с плавной регулировкой тока и мощностью 15 ампер, хотя для обогрева лучше выбрать более мощный аппарат. Катанка из нержавеющей стали или просто отрезки стальной проволоки подойдут в качестве нагреваемого элемента. Длина отрезков – около 50 мм, при диаметре 7 мм.

Медную проволоку можно приобрести в магазине. Обмотку со старых катушек лучше не использовать

Корпус (основа индукционной катушки) будет одновременно частью трубопровода, поэтому для его изготовления подойдет пластиковая труба, обязательно с толстыми стенками, внутренний диаметр которой немного менее 50 мм. К корпусу крепят два патрубка для поступления холодного и отдачи нагретого теплоносителя.

Внутреннее пространство полностью заполняют отрезками проволоки, с обоих концов закрыв металлической сеткой, чтобы они не рассыпались. Индукционная катушка изготавливается следующим способом: вокруг уже готовой пластиковой трубы аккуратно наматывают эмалированный медный провод – примерно 90 витков.

Самодельное устройство необходимо подключить к сети. Из установленного трубопровода вырезают участок трубы, а вместо него ставят самодельный индукционный котел. Его соединяют с инвертором и запускают воду.

Индукционный отопительный котел располагается вместе с остальным оборудованием — в бойлерной

Важно заметить, что индукционные котлы отопления работают только при наличии в системе теплоносителя, без него пластиковый корпус расплавится.

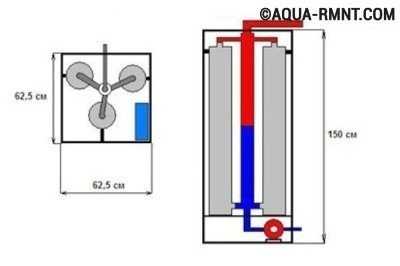

Вариант #2 — конструкция с трансформатором

Для изготовления данного агрегата потребуется аппарат для сварки, а также трансформатор (трехфазный) с возможностью фиксации.

Необходимо сварить две трубы так, чтобы они в разрезе были похожи на бублик

Данная конструкция выполняет и проводниковую, и нагревательную функции. Затем наматывают обмотку, прямо на корпус котла, чтобы он работал более эффективно, несмотря на малый вес и размеры. Схема нагрева теплоносителя стандартна: он получает тепловую энергию при контакте с обмоткой.

Как и более простой вариант, сложная модель оборудуется двумя патрубками – для входа холодного теплоносителя и выхода нагретого

Наличие защитного кожуха поможет исключить потери тепловой энергии. Кожух также можно сделать самостоятельно.

Особенности установки и эксплуатации

Для монтажа индукционной установки подходит отопительная система закрытого типа, в состав которой входит насос, создающий принудительную циркуляцию воды в трубах. Распространенные пластиковые трубопроводы также подходят для установки самостоятельно изготовленного котла.

При монтаже следует соблюдать безопасные расстояния до ближайших предметов: до других приборов и стены – 300 мм и более, до пола и потолка – 800 мм и более. Около выводного патрубка разумно разместить группу безопасности (манометр, клапан сброса воздуха).

Заземление – еще одно обязательное условие установки индукционного котла.

Смастерив индукционный котел своими руками, в скором времени можно увидеть результаты своих трудов: он будет исправно работать длительное время, не уступая заводскому исполнению. Сложный в изготовлении, но экономичный в использовании, он не требует дополнительного обслуживания, главное – соблюдать условия эксплуатации.

aqua-rmnt.com

Индукционное отопление частного дома котлом своими руками

Содержание статьи:

Постоянный рост стоимости энергоносителей стал причиной появления новых технологий отопления. Помимо модернизации уже существующих систем производители предлагают принципиально новые методы нагрева воды. Особый интерес представляет индукционное отопление частного дома котлом своими руками.

Особенности индукционного отопления

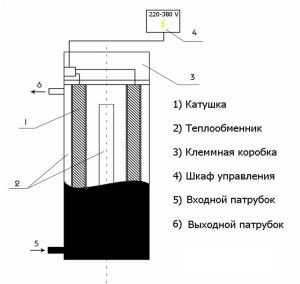

Схема конструкции индукционного котла

Для повышения температуры теплоносителя необходимо обеспечить передачу тепла от энергоносителя воде. В традиционных электрических котлах за это отвечают ТЭНы. Однако они имеют ряд недостатков, которые в первую очередь связаны с повышенным потреблением электричества. Современная индукционная печь отопления работает по другому принципу.

Для того чтобы сделать индукционное отопление своими руками – необходимо досконально изучить специфику его работы. В основе его функционирования заложен принцип электромагнитного индуктора. Его конструкция состоит из двух обмоток, каждая из которых выполняет определенную функцию:

• Первичная. Необходима для преобразования подаваемого на нее электричества в вихревой ток. Это один из шагов для создания индукционного явления;
• Вторичная. Вследствие воздействия электромагнитного поля начинает нагреваться, тем самым передавая полученную тепловую энергию теплоносителю.

На практике для изготовления индукционного отопления частного дома своими руками понадобится внешний контур, который выполняет функцию корпуса. Внутренний сердечник изготавливается из стального стрежня, толщина которого обычно равна 10 мм. Такая конструкция позволяет уменьшить массу, и в то же время повысить эффективность работы. Для заводских моделей показатель КПД может достигать 98%. В то же время даже правильно сделанный индукционный котел отопления своими руками имеет значение этой характеристики порядка 87-90%.

Все индукционные системы отопления не комплектуются циркуляционными насосами, расширительным баком и системой безопасности. Эти компоненты необходимо приобретать отдельно.

Плюсы и минусы индукционных котлов

Индукционный котел заводской сборки

Действительно ли этот тип теплоснабжения насколько эффективен, как его рекламируют производители? Читая отзывы об индукционном отоплении нельзя сделать однозначный вывод. Многие потребители жалуются на большой расход электроэнергии, некоторые самодельные модели котлов явно опасны в эксплуатации.

До того, как делать индукционный котел отопления своими руками, подбирать для него компоненты и комплектующие – рекомендуется детально ознакомиться с плюсами и минусами этого типа теплоснабжения.

Преимущества:

• Быстрое повышение температуры теплоносителя до требуемого уровня. В отличие от работы ТЭНов индукционный нагрев воды для отопления не требует дополнительных изоляционных материалов. Т.е. тепловая энергия от стержня передается непосредственно теплоносителю;
• Долгий срок службы. Это обусловлено отсутствием движущихся частей и высокой надежностью материалов изготовления;
• Небольшие размеры конструкции;
• Не происходит формирование накипи на внутренних стенках. Это связано с небольшой вибрацией стержня во время его работы. Однако если читать отзывы об индукционных котлах отопления, то никто не жалуется на высокий уровень шума.

Но наряду с этим нужно учитывать и отрицательные моменты эксплуатации отопительных котлов этого типа:

• Высокая стоимость заводских моделей. По-настоящему качественные электрические индукционные котлы отопления делаются с применением современных материалов, стоимость которых в большей степени и обуславливают высокую цену. Поэтому самодельные модели значительно уступают по качеству и техническим параметрам заводским;
• Для установки котлов мощностью более 7 кВт потребует обустроить электросеть 380 В. В противном случае нагрузка не позволит работать оборудованию в нормальном режиме;
• В случае отсутствия воды во время работы индукционной печи отопления произойдет перегрев и выход ее из строя. Поэтому в конструкцию должны входить датчики давления, которые соединяются с автоматическим выключателем. При падении давления будет выполнено автоматическое отключение устройства.

Определившись, что все-таки необходимо делать индукционное отопление самостоятельно – можно приступать к выбору оптимальной схемы котла и расчету его параметров.

Индукционный принцип нагрева уже не один десяток лет применяется в сталелитейной промышленности для нагрева металла. Именно из этой отрасли и пришли индукционные отопительные котлы.

Самодельный индукционный котел

Схема самодельного индукционного котла

Для изготовления индукционного отопление частного дома своими руками сначала необходимо сделать корпус. Для этого следует использовать жаропрочную сталь. В качестве внутреннего стержня обычно применяют стальную трубу, на которую устанавливают обмотку из медной проволоки.

Для уменьшения тепловых потерь наружные стенки утепляют базальтовой ватой. Таким образом возможен монтаж индукционных котлов для отопления частного дома в хозяйственных помещениях.

После установки внутреннего контура необходимо выполнить следующую работу:

1. Вывести контактные провода через специальные отверстия на внешней конструкции.
2. Тщательно заизолировать кабели в области их прохождения через наружный кожух.
3. Подключить котел к системе управления. Лучше всего приобрести заводскую модель этого компонента, так как в ней предусмотрены защитные и регулирующие элементы.

Пример самодельного индукционного котла

Перед первым запуском индукционного котла отопления сделанного своими руками, нужно проверить герметичность всей конструкции. Для этого следует герметизировать один из патрубков, а во второй с помощью насоса подать воду. После заполнения внутреннего пространства следует увеличить давление до максимального расчетного. Обычно этот показатель равен 15-20 атм.

На практике по-настоящему надежные и эффективные котлы для индукционного нагрева воды в отоплении нельзя сделать самостоятельно. Исключения составляют только небольшие конструкции, которые скорее выполняют функцию горячего водоснабжения, чем отопления.

Это связано со сложностью соблюдения всех технологических норм изготовления. Нередко в отзывах о самодельных индукционных котлах отопления можно столкнуться с попытками сделать их самостоятельно. Но после серии испытаний выбор останавливают на заводских моделях этого отопительного оборудования.

В случае неправильно сделанной обмотки возможно возникновение межвиткового электрического пробоя. Это приведет к короткому замыканию и выходу из строя оборудования. Поэтому котлы обязательно должны комплектоваться УЗО.

Правила организации индукционного отопления

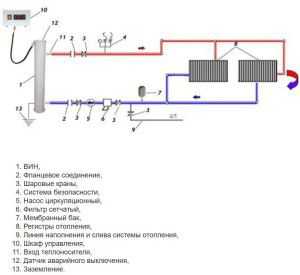

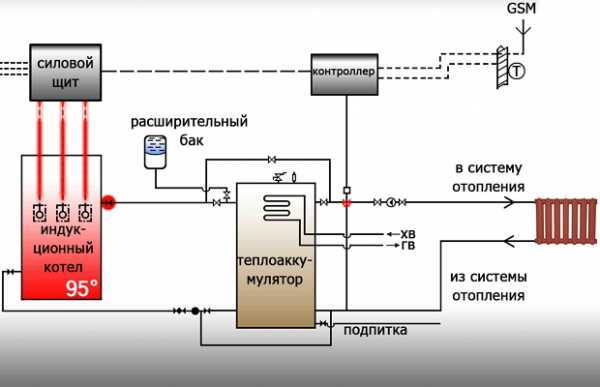

Схема установки индукционного котла

Так как электрокотлы индукционные для отопления отличаются от обычных, то и требования к их эксплуатации также другие. Прежде всего, нужно знать, что установка этого типа оборудования возможна только в закрытых системах теплоснабжения. Для улучшения циркуляции теплоносителя можно установить насос.

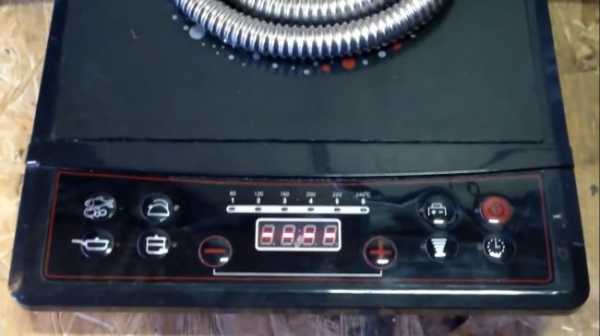

Для того чтобы отопление из индукционной плиты было безопасным – необходимо адаптировать существующую проводку. Для этого следует посчитать мощность электрических приборов в доме, включая котел, и к полученной цифре прибавить запас 20%. Технические характеристики электрического кабеля должны быть не меньше полученной цифры.

Подключение индукционной печи теплоснабжения к электросети следует делать через отдельный кабель. Он должен соединяться непосредственно с центральным распределительным щитком. Подсоединение к этой силовой линии других приборов запрещено.

Для повышения эффективности и безопасности индукционного отопления, сделанного своими руками, потребуется установка следующих компонентов:

• Расширительный бак. Необходим для компенсации давления в случае его превышения из-за перегрева теплоносителя. Температура внутри индукционного котла для отопления дома может достигать +110°С;
• Датчик давления и температуры. Они подключаются к центральному блоку управления;
• Циркуляционный насос. Его установка не обязательна, но желательна. Естественного теплового расширения воды может быть недостаточно для создания нормальной скорости движения;
• Группа безопасности – воздухоотводчик и водной спускной клапан.

Часто в отзывах об индукционном отоплении можно встретить жалобы на деформацию пластиковых труб из-за чрезмерного перегрева воды. Во избежание этого все технические и эксплуатационные характеристики отопительной системы должны соответствовать предварительным расчетным.

Во избежание охлаждения воды при отключении электричества рекомендуется установить аварийный генератор. Это особо актуально для индукционных систем отопления частного дома.

Обзор производителей индукционных котлов

Индукционный котел заводского производства

Но что делать, если требуются индукционные электрокотлы для отопления заводского производства? Увы, но в настоящее время на рынке не так много производителей, продукция которых отвечает мировым стандартам.

При комплектации индукционного отопления, которое делается своими руками, рекомендуется проанализировать текущие предложения на рынке. При этом необходимо не только ознакомиться с отзывами об индукционных отопительных котлах, но и проверить их соответствие текущим нормам. Сделать последнее будет непросто, так как в настоящее время нет ГОСТов и СНиПОв, регламентирующих производственный процесс их изготовления. Максимум, с чем можно свериться – с внутренними техническими условиями производителя.

Но как в таком случае укомплектовать индукционное отопление частного дома надежным оборудованием? Для решения этого вопроса предлагаем обзор производителей котлов для индукционных отопительных систем.

Гейзер

Одна из самых больших и надежных компаний по производству оборудования для электрического теплоснабжения. В настоящее время потребитель может выбрать индукционный котел отопления мощностью от 4,5 до 250 кВт. Примечательно, что конструкция имеет класс электробезопасности «2», что не требует организации дополнительного контура заземления.

В моделях серии «Е» есть накопительная емкость, что позволяет делать индукционный нагрев теплоносителя для отопления более экономичным.

Эдисон

Компания специализируется на выпуске больших отопительных систем, предназначенных для теплоснабжения общественных и производственных здании. В поставляемый комплекс оборудования входят все необходимые компоненты. В ассортименте есть модели, рассчитанные для отопления от индукционной плиты небольшой мощности. Но их количество крайне мало.

Миратрон

Особенностью электрических отопительных котлов индукционного типа от этой компании является модульная компоновка. Это дает возможность в любое время увеличить мощность системы теплоснабжения без полной замены оборудования. В ассортименте есть котлы от 4,5 до 30 кВт.

Перед приобретением электрокотла для индукционного отопления рекомендуется ознакомиться с его техническим паспортом. В нем должны быть указаны условия эксплуатации оборудования.

Отзывы об индукционном теплоснабжении

Для формирования объективной точки зрения об актуальности приобретения этого типа оборудования нужно ознакомиться с отзывами о котлах для индукционного отопления:

• Для отопления дачи решили установить новый индукционный котел. По заверениям производителя он должен в очень кроткие сроки нагреть воду. Однако фактически для выхода в нормальный режим работы понадобилось около 2-х недель. За это время пришлось по гарантии заменить блок управления;
• У нас в доме отопление от твердотопливного котла. Зимой очень долго нагревается вода в трубах. Поэтому решили уставить дополнительный индукционный, работающий от электросети. Теперь сначала запускаем его, а затем ждем, пока основной котел наберет нужную температуру. Такая система очень удобна;
• Захотелось мне самому собрать индукционной котел. Но после нескольких неудачных попыток решил приобрести заводской. Хорошо, что до этого все рассчитал – мощность, параметры насоса. После установки отопление работает как часы. Очень доволен.

Стоит ли устанавливать индукционный котел для автономного отопления? Этот вариант будет приемлем только в том случае, если в доме нет подключения к газовой магистрали. Только тогда можно рассматривать варианты монтажа индукционного отопления.

В видеоматериале можно ознакомиться с особенностями организации индукционного теплоснабжения:

strojdvor.ru

Самодельный индукционный нагреватель своими руками: схема и устройство

Принцип индукционного нагрева пришел в наш быт относительно недавно и сразу завоевал большую популярность. Причина – бесконечный поиск человеком недорогих и экономичных источников тепла для обогрева своего жилища. Многие даже решились попробовать сделать индукционный нагреватель своими руками с целью присоединить его к системе отопления частного дома. Попытаемся разобраться, что из этого получилось и оправдывают ли себя затраченные усилия и время.

Схема индукционного нагревателя

Благодаря открытию М. Фарадеем в 1831 году явления электромагнитной индукции в нашей современной жизни появилось множество устройств, нагревающих воду и другие среды. Мы каждый день пользуемся электрочайником с дисковым нагревателем, мультиваркой, индукционной варочной панелью, поскольку реализовать это открытие для быта удалось только в наше время. Ранее оно использовалось в металлургической и других отраслях металлообрабатывающей промышленности.

Заводской индукционный котел использует в своей работе принцип воздействия вихревых токов на металлический сердечник, помещенный внутрь катушки. Вихревые токи Фуко имеют поверхностную природу, поэтому есть смысл задействовать в качестве сердечника полую металлическую трубу, сквозь которую протекает нагреваемый теплоноситель.

Принцип действия индукционного нагревателя

Возникновение токов обусловлено подачей на обмотку переменного электрического напряжения, вызывающего появление переменного электромагнитного поля, меняющего потенциалы 50 раз в секунду при обычной промышленной частоте 50 Гц. При этом индукционная катушка выполнена таким образом, чтобы ее можно было подключить к сети переменного тока напрямую. В промышленности для такого нагрева используют токи высокой частоты – до 1 МГц, поэтому добиться работы устройства при частоте 50 Гц достаточно непросто.

Толщина медной проволоки и количество витков обмотки, которую используют индукционные нагреватели воды, рассчитано отдельно для каждого агрегата по специальной методике под требуемую тепловую мощность. Изделие должно работать эффективно, быстро нагревать протекающую по трубе воду и при этом не перегреваться. Предприятия вкладывают немалые средства в разработку и внедрение подобных продуктов, поэтому все задачи решены успешно, а показатель КПД нагревателя составляет 98%.

Помимо высокой эффективности особо привлекает скорость, с которой происходит нагрев протекающей через сердечник среды. На рисунке представлена схема работы индукционного нагревателя, сделанного в заводских условиях. Такая схема применена в агрегатах известной торговой марки «ВИН», выпускаемых Ижевским заводом.

Схема работы нагревателя

Долговечность работы теплогенератора зависит только от герметичности корпуса и целостности изоляции витков провода, а это получается достаточно большой период, производители декларируют – до 30 лет. За все эти достоинства, которыми в действительности обладают данные аппараты, надо выложить немалые деньги, индукционный нагреватель воды – самый дорогой из всех видов отопительных электроустановок. По этой причине некоторые умельцы взялись за изготовление самодельного прибора с целью задействовать его в отоплении дома.

Самодельные индукционные котлы

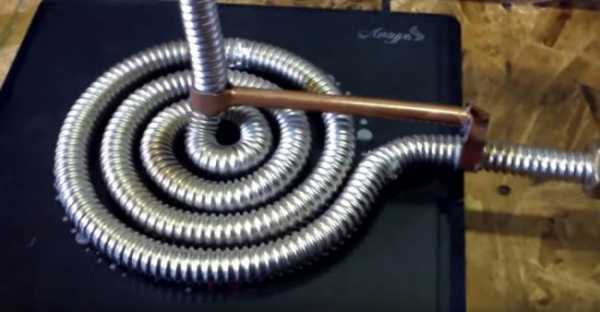

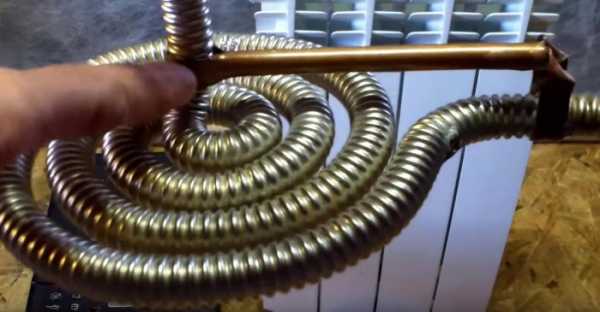

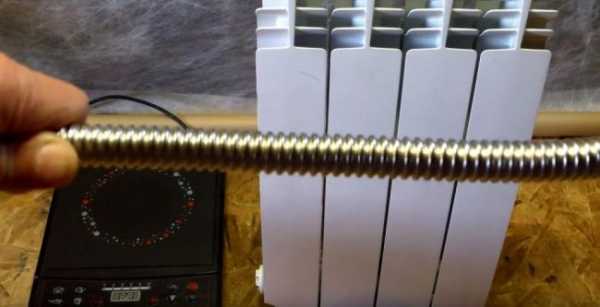

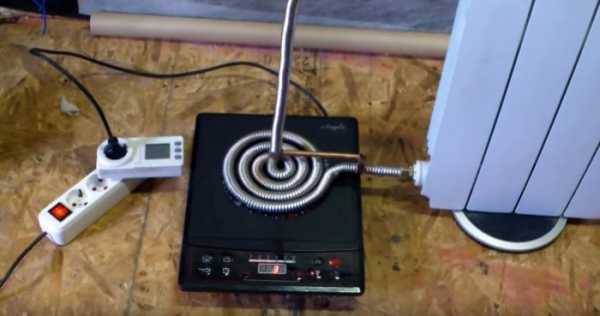

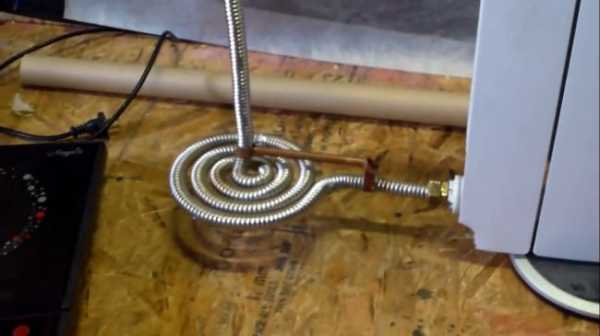

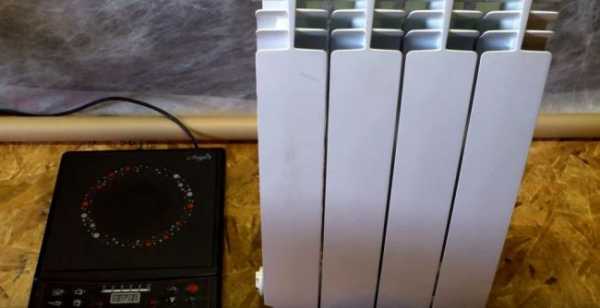

Самая простая схема устройства, которую собирают, состоит из отрезка пластиковой трубы, в полость которую закладываются различные металлические элементы с целью создать сердечник. Это может быть тонкая нержавеющая проволока, скатанная шариками, нарубленная мелкими кусочками проволока – катанка диаметром 6—8 мм или даже сверло диаметром, соответствующим внутреннему размеру трубы. Снаружи к ней приклеиваются палочки из стеклотекстолита, а на них наматывается провод толщиной 1.5—1.7 мм в стеклоизоляции. Длина провода – порядка 11 м. Технологию изготовления можно изучить, просмотрев видео:

Затем самодельный индукционный нагреватель испытали, заполнив его водой и подключив к индукционной варочной панели заводского изготовления ORION мощностью 2 кВт вместо штатного индуктора. Результаты испытаний показаны на следующем видео:

Другие мастера рекомендуют в качестве источника принять сварочный инвертор небольшой мощности, подключив клеммы вторичной обмотки к выводам катушки. Если внимательно изучить проделанную автором работу, то напрашиваются выводы:

• Автор хорошо потрудился и его изделие, несомненно, работает.
• Никаких расчетов по толщине провода, числу и диаметру витков катушки не производилось. Параметры обмотки были приняты по аналогии с варочной панелью, соответственно, индукционный водонагреватель получится мощностью не выше 2 кВт.
• В лучшем случае самодельный агрегат сможет нагревать воду для двух радиаторов отопления по 1 кВт каждый, этого хватит на обогрев одной комнаты. В худшем случае нагрев будет слабым или вообще пропадет, ведь испытания проводились без протока теплоносителя.

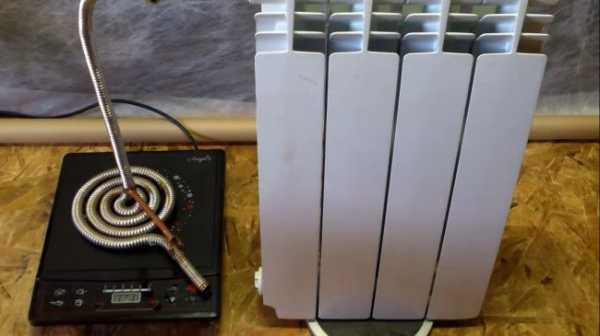

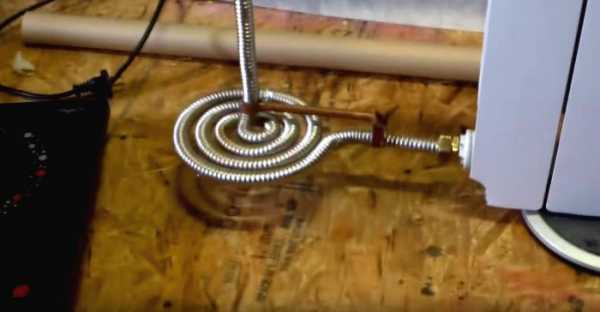

Более точные выводы сделать трудно из-за недостатка информации о дальнейших испытаниях прибора. Другой способ, как самостоятельно организовать индукционный нагрев воды для отопления, показан на следующем видео:

Сваренный из нескольких металлических труб радиатор выполняет роль внешнего сердечника для вихревых токов, создаваемых катушкой той же индукционной варочной панели. Выводы следующие:

• Тепловая мощность получившегося отопителя не превышает электрической мощности панели.
• Количество и размер труб были выбраны случайно, но обеспечили достаточную поверхность для передачи тепла, возникающего от вихревых токов.
• Данная схема индукционного нагревателя оказалась успешной для конкретного случая, когда квартира окружена помещениями других отапливаемых квартир. Кроме того, автор не показывал работу установки в холодное время года с фиксацией температуры воздуха в комнатах.

В подтверждение сделанных выводов предлагается просмотреть видео, где автор пытался применить подобный нагреватель в условиях отдельно стоящего утепленного здания:

Заключение

Конструирование и изготовление индукционных котлов – процесс непростой и требующий серьезного подхода. Представленные примеры показывают, что на данный момент пока не удалось создать надежный и работоспособный в каждой системе отопления самодельный агрегат. Экспериментальные модели нельзя предложить домовладельцам, которые хотели бы своими руками изготовить подобный индукционный нагреватель в домашних условиях.

Хорошая статья в тему: Как сделать индукционный нагреватель из сварочного инвертора.
