Инфракрасная пленка для обогрева инфракрасная пленка для обогрева – Инфракрасные обогреватели для теплиц: пленка, лампы, обогрев, отопление, видео-инструкция по монтажу своими руками, фото и цена

Содержание

Инфракрасные пленочные обогреватели - что такое ИК пленка, в чем ее плюсы и минусы?

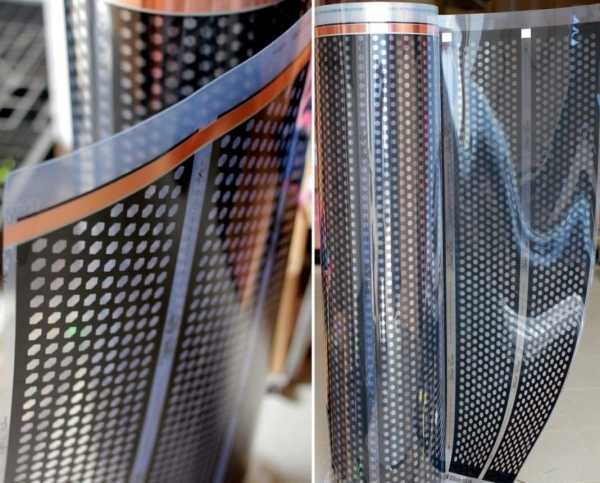

Инфракрасная карбоновая пленка, принцип работы которой основан на излучении длинноволновых инфракрасных лучах, представляет собой излучатель в виде нетканого полотна, покрытый с двух сторон пластиковой пленкой. Она имеет 100% теплоотдачу, благодаря технологическому слою из карбона и двух медных шин. Карбоновую пленку можно использовать, в качестве основной и дополнительной отопительной системы, практически во всех видах помещений. Она находит применение в обогреве офисов и школ, производственных зданий, универмагов и больниц, автостоянок и гаражей, открытых участков, лестниц, спортплощадок.

Благодаря гибкости пленки можно обогреть не только пол, потолок, стены и другие плоские площади, но и неровные поверхности интерьера крыши колонн и прочие. Для монтажа пленке не требуется цементная стяжка или клеевая основа, что позволяет легко установить пленку и также ее демонтировать при необходимости использования в другом месте. Сфера применения пленки очень велика. Сушка деревьев, продуктов, питания, грунта в теплицах — вот неполный перечень ее использования, кроме отопительных систем в домах.

Как работает обогрев инфракрасной пленкой

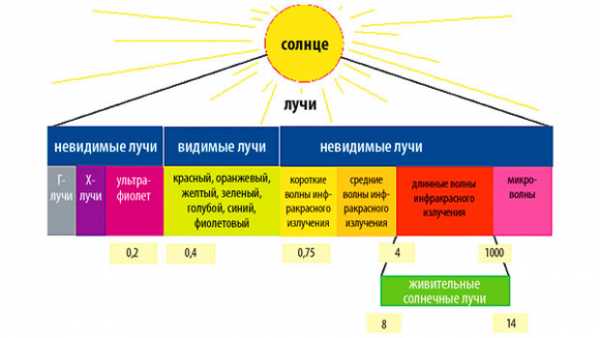

Инфракрасное излучение является частью волнового изменения электромагнитного фона, второе его название — тепловое, т. к. человеческий организм ощущает его как тепло. Солнце тоже источник тепла и принцип его действия состоит в следующем: оно приносит тепло на нашу планету, лучи его, попадая на землю, нагревают воду, грунт, деревья, здания, а те, своим излучением греют окружающее воздушное пространство.

Точно так же работает низкотемпературный пленочный обогреватель, максимальная температура нагрева которого не более 50˚С. Независимо от производителя любая ИП (инфракрасная пленка) состоит из трех компонентов:

  • греющего элемента, преобразовывающего электроэнергию в тепловую;
  • фольги, благодаря которой тепло с одинаковой силой распределяется по всей поверхности;
  • двустороннего ламинирования пленкой ПЭТ, выполняющей функции изолирования и защиты от механических воздействий.

Обогрев начинается после того, как подали ток на нагреватель. Проходя через греющиеся компоненты, ток преобразовывается в тепловую энергию, которая контактным методом от излучателя передается двусторонней пленке ПЭТ, и её обе стороны начинают излучать тепловые волны. Таким образом, источником излучения является именно ИП, а не фольга или нагревательные элементы.

Что происходит в случае использования пленки в качестве потолочного обогрева, когда она закрыта гипсокартоном, например? Первичное излучение пленки нагреет гипсокартон, а уже тот начнет излучать инфракрасные волны в окружающее пространство, нагревая находящиеся там предметы, а затем и воздух. То же самое произойдет в системе теплый пол, только там поток излучения будет идти снизу вверх. Опять же первичное излучение — ИП, а вторичное — напольное покрытие.

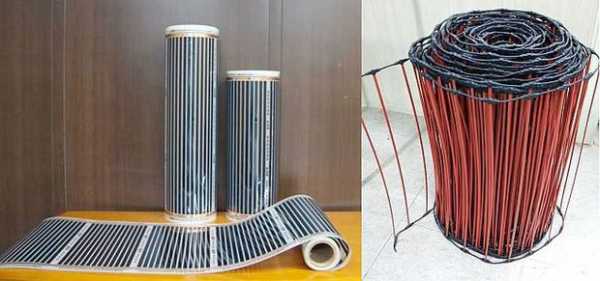

Виды инфракрасных пленок

Инфракрасные пленки у разных производителей могут отличаться своим внешним видом, техническими параметрами, однако, из них можно выделить высокотемпературные и низкотемпературные И. П. Также пленки различаются

техническими параметрами — мощностью, максимальной температурой нагрева, шириной и толщиной, типом нанесения излучающего материала (сплошной и в полоску), и, соответственно, областями применения. Важным параметром для ИП является температура нагрева пленки.

Пленка, нагревающаяся до температуры выше 27˚С, абсолютно не подойдет для теплого пола под ламинированное покрытие, потому, что от высокой температуры оно деформируется. Но под керамическую плитку это будет в самый раз.

Высокотемпературная пленка Ondolla шириной в 13,5 см может использоваться в качестве плинтусного обогрева. У неё много достоинств, расположенная по всему периметру комнаты она обогревает ее со всех сторон, легко монтируется, незаметна в интерьере, обладает небольшой мощностью от 10 до 35 Ватт на 1 погонный метр.

Как выбрать подходящий вариант

Многообразие выбора самой пленки для обогрева может озадачить каждого. Всегда нужно исходить из начальных условий. Итак, у вас имеется свое отопление, а дальняя комната, предназначенная под детскую,

плохо прогревается и имеет самую низкую температуру. Что делать? Выход есть. Под, уже имеющийся, ламинат, вам необходимо установить систему теплых полов. Здесь вам придет на помощь низкотемпературная пленка типа Caleo, Heat-Plus, Power Plus, RexVa XiCa и многие другие. Монтаж не так уж труден. Можно, конечно, обойтись согревающим ковриком, но это электроприбор, и ребенка без присмотра на нем не оставишь.

Не хотите переделывать пол в комнате — можно просто прикрепить греющие плинтусы, что намного облегчит задачу по утеплению комнаты. Если вы хотите утеплить лоджию, а полы менять в ней не желаете — неплохой вариант будет утеплить стены инфракрасной пленкой. Также можно применить панели на обе стороны лоджии под окном и напротив уличных окон. А лучше всего будет повесить потолочные инфракрасные панели. Это будет быстро, не надо убирать мебель с лоджии, чтобы открывать доступ к стенам.

Ограничения на использование ИК пленок

Ограничениями выбора инфракрасного вида обогрева могут быть:

  • максимальная температура пленки, ламинированное покрытие, паркетная доска, ковролин могут быть положены на теплый пол, применяющий низкотемпературную пленку, нагревающуюся до 27˚С. плитка, керамзитовое покрытие требуют более высокой температуры порядка 45−50˚С;
  • большие помещения требуют большой мощности и, следовательно, силы тока, что не всегда возможно в жилых помещениях;
  • высокие потолки препятствуют рентабельному использованию инфракрасного излучения;
  • используется как основной источник отопления в районах с мягким климатом, в остальных случаях можно использовать как местное отопление, дополнительное к основному.

Полезные свойства нагревательной пленки

Главное достоинство ИП для электрических полов — это экологичность, она безвредна для здоровья. По сравнению с центральной и газовой системами отопления, кабельными и водяными полами ИП имеет ряд преимуществ, обусловленных полезными свойствами материала, из которого она изготавливается.

  1. Тепло получают предметы интерьера и люди, а не нагревается воздух. Из-за того, что температура ИП не достигает высокой отметки, длина волны излучения находится в пределах 5−20 мкм. Поэтому тепловые лучи,
    беспрепятственно проходя
    сквозь материал напольного покрытия и воздух, практически полностью поглощаются окружающими предметами и людьми. Сам воздух нагревается от вторичного излучения предметов. Благодаря этому, воздух в помещении всегда немного ниже температуры окружения, что создает в окружающем пространстве оптимальную зону для комфорта. Химический состав воздуха не меняется, не уменьшается органика и процентное соотношение кислородных соединений.
  2. Заниженная температура воздуха повышает работоспособность человека. Обуславливается это тем, что основная часть волнового спектра, излучаемого ИО совпадает с человеческим организмом (9−10 мкм), который, поглощая эти волны, как бы согревает изнутри.
  3. Нагретый инфракрасный пол усиливает образование отрицательно заряженных ионов, о положительном влиянии которых на организм человека медициной давно доказано. Греющая И. П. легко может заменить несколько ламп Чижевского или подобные системы ионизации воздуха.
  4. Такая пленка практически не излучает вредные для организма
    электромагнитные волны.
    Это достигается благодаря особому расположению токопроводящих элементов. Интенсивность электромагнитного фона обыкновенного телевизора в сотни раз больше, чем у пленки даже с большой площадью.
  5. В отличии большинства обогревательной техники, в которой применяются вентиляционные топливо сжигающие системы, греющая ИП не создает шума, или других механических и химических воздействий. Она абсолютна нейтральна.
  6. Свойство инфракрасного излучения нагревать предметы, а не воздух, препятствует образованию воздушных потоков внутри помещения, поэтому пыль не поднимается. В ней содержится много опасных микроорганизмов, вызывающих и аллергию в том числе. Оставаясь в неподвижности, пыль не попадает в нос и легкие человека, тем самым уменьшая риск заболеваний.
  7. Наличие теплого инфракрасного пола дает возможность регулировать температуру в режиме автомат, а свойство ускоренного нагревания, повышает точность температурной регулировки. Сегодня термодатчики могут не только поддерживать температуру пола и воздуха в заданном режиме, но также поддерживать разный температурный режим в других комнатах или отдельных ее частях.
  8. Применение ИП не изменяет влажности воздуха, что происходит с другими системами обогрева. Центральное отопление сушит воздух, а это приводит к увеличению простудных заболеваний и аллергических реакций, потому что от воздуха с пониженной влажностью пересыхает слизистая оболочка органов дыхания человека.
  9. Инфракрасные пленки легко монтируется, ее может установить неспециалист этого дела.
  10. Они универсальна, ее можно устанавливать во всех плоскостях помещения.
  11. Для установленной ИП не требуется ремонт и техническое обслуживание.

Самое важное свойство инфракрасной пленки — ее излучение, которое лечит многие заболевания и, находясь в комнате с такими обогревателями вы получаете это целебное для организма воздействие.

Оцените статью: Поделитесь с друзьями!

teplo.guru

пленочный теплый пол, греющая ИК лента для отопления, отопительная, обогревательная пленка, термопленка для обогрева пола

Содержание:

Постоянный процесс развития и изучения новых технологий позволил разработать массу свежих изобретений. Одним из таких изобретений стала инфракрасная пленка, принцип действия которой заключается в прогреве расположенных перед ней объектов, а не воздуха. В данной статье будет рассмотрена именно инфракрасная пленка, ее характеристики, особенности и сферы применения.


Предпосылки изобретения инфракрасного обогрева

Альтернативные способы обогрева помещений – это то, над чем бьются многие разработчики вот уже на протяжении нескольких десятков лет. Срок не кажется таким уж большим, но поиск альтернативы всегда говорит о том, что есть некий основной вариант. Этот случай не исключение – традиционным методом отопления является конвекция, которая предполагает прогрев воздуха, в свою очередь передающий тепло другим объектам.

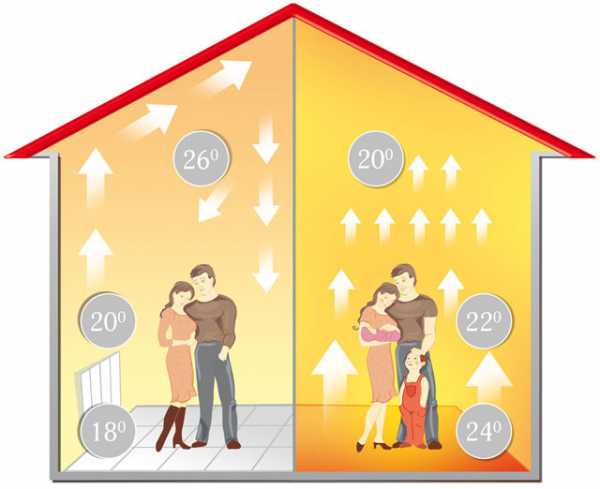

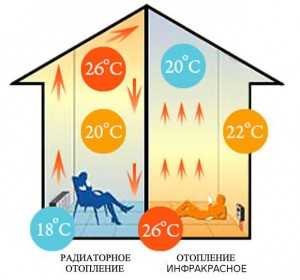

Конвекционный метод отопления используется для нагрева воздуха, но первичная отдача тепла осуществляется различными теплоносителями. На их прогрев нужно затратить определенное количество энергии – но ее стоимость растет с каждым годом, поэтому привычные способы отопления становятся все более и более невыгодными.


Инфракрасный обогрев в этом плане выглядит довольно перспективным вариантом. Все дело в принципе прогрева – инфракрасные волны попадают на все находящиеся в помещении объекты, тем самым превращая их в тепловые аккумуляторы. Эффективность и экономичность ИК-отопления достигается за счет того, что отданное тепло не поднимается вверх, а остается на нижнем уровне.

Среди инфракрасных отопительных элементов наиболее выгодной является инфракрасная пленка. Данный материал отличается универсальностью – использовать пленку можно как самостоятельное и полноценное отопление (чаще всего с ее помощью обустраивается пленочный теплый пол), так и для локального прогрева отдельных зон помещения.

Устройство и принцип работы инфракрасной пленки

Инфракрасное излучение по своей сути является изменением теплового фона. Искусственная генерация такого излучения по своему принципу схожа с тем, что делает солнце – попадающие на поверхность планеты лучи прогревают абсолютно все доступные объекты, а уже от них тепло распространяется на окружающее пространство. Любая термопленка для обогрева работает именно по такому принципу.

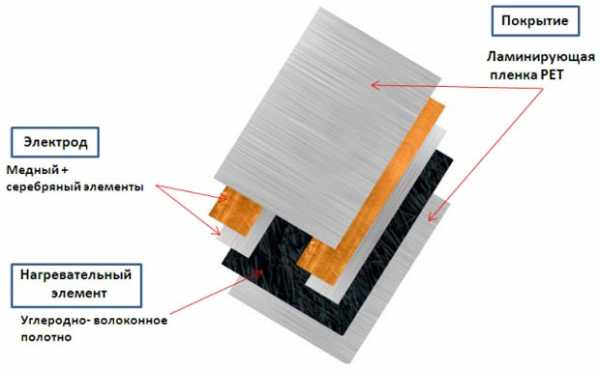

В состав инфракрасной пленки всегда входит три основных слоя:

  • Греющий элемент, обеспечивающий переработку электроэнергии в тепло;
  • Фольгированный слой, исполняющий роль проводника и обеспечивающий равномерную подачу тепла на всех участках пленки;
  • Двусторонняя ламинирующая пленка, необходимая для защиты расположенных внутри элементов от внешнего воздействия.

Все нагревательные элементы надежно запаиваются в огнеупорную пленку, которая начинает плавиться только при 210 градусах по Цельсию. Благодаря шинам из медной фольги греющие полосы подключаются параллельным способом и соединяются с термодатчиком, регулирующим работу инфракрасного обогрева.


Прогрев помещения посредством инфракрасного излучения осуществляется следующим образом:

  1. Сначала в нагревательные устройства подается ток.
  2. Находясь в устройстве, электричество преобразуется в тепловую энергию.
  3. Выработанное тепло поступает на двустороннюю пленку.
  4. Тепло от пленки начинает постепенно попадать в помещение – это первичное излучение.
  5. Первым делом осуществляется прогрев того покрытия, под которым находится пленка (напольное покрытие или отделка стен).
  6. Разогретое покрытие отдает тепло, тем самым осуществляя вторичное излучение. Находящиеся в комнате объекты нагреваются и передают тепло воздуху.

Технические характеристики инфракрасной пленки

Параметры большинства инфракрасных пленочных нагревателей практически одинаковы, но определенная вариативность все же имеется:

  • Питание осуществляется от стандартной сети на 220В;
  • Максимальная мощность обогревателей составляет 210 Вт на один квадратный метр;
  • В сутки стандартные пленочные нагреватели расходуют от 20 до 60 Вт на квадратный метр;
  • Необратимое плавление греющей пленки происходит при температуре 250 градусов по Цельсию;
  • Максимальная рабочая температура пленки составляет около 50-55 градусов;
  • Ширина пленки может варьироваться в пределах от 50 до 100 см;
  • Длина пленочных полос колеблется в пределах от 0,25 до 50 м;
  • Средняя толщина пленочного нагревателя составляет 0,35 мм;
  • На прогрев пленки до предельной рабочей температуры уходит около 2-3 минут;
  • Эффективность преобразования электрической энергии в тепловую достигает 90%;
  • Все инфракрасные обогреватели отличаются минимальным электромагнитным полем;
  • На инфракрасную пленку производителем выдается гарантия около 10 лет.

При использовании ИК-обогревателей в жилых зданиях получается существенная экономия электроэнергии – в среднем около 25%. Для производственных и общественных построек, имеющих высокие потолки, этот показатель может увеличиваться вплоть до 80%.


Чтобы греющая пленка была максимально эффективной и экономичной, должны выполняться следующие условия:

  • Помещение должно быть максимально утепленным, т.е. все теплопотери должны сводиться к минимуму;
  • Перед монтажом ИК-пленки нужно учитывать климатические особенности региона и расположение здание относительно розы ветров.

Достоинства и недостатки инфракрасного отопления

Среди положительных качеств инфракрасных пленочных обогревателей ярче всего выделяются:

  1. Сохранение микроклимата помещения. При использовании греющей пленки воздух остается в нормальном состоянии, кислород из него не выжигается. Кроме того, результаты некоторых исследований говорят о том, что ИК-излучение положительно влияет на человеческий организм.
  2. Обширные возможности применения. Использовать инфракрасную пленку можно в любом качестве – как автономно, так и в качестве дополнительного отопления (локального или резервного).
  3. Универсальность. ИК пленка может укладываться на любую поверхность – пол, потолок или стены. Кроме того, универсальность позволяет использовать пленку в сочетании с большинством существующих видов покрытий.
  4. Минимальная инерционность. Инфракрасная пленка для отопления разогревается за минимальное время, поэтому холостого расхода электроэнергии, нередко возникающего именно из-за длительного разогрева, попросту нет.
  5. Возможность подключения инфракрасного отопления к терморегулятору.
  6. Надежность и длительный срок службы. Помимо долговечности, инфракрасная отопительная пленка отличается хорошей устойчивостью к перепадам напряжения в сети.
  7. Простота монтажа. ИК-обогреватели довольно просты в монтаже, поэтому их вполне можно устанавливать самостоятельно (прочитайте: "Как правильно выбрать инфракрасный пленочный обогреватель – виды, преимущества и недостатки, правила установки").
  8. Модульная конструкция. В состав инфракрасной пленки входят отдельные элементы, которые, выходя из строя, не нарушая работоспособности всей системы.

Без недостатков тоже не обошлось, но их гораздо меньше:

  1. Повышение электростатичности. Воздействие инфракрасных лучей является причиной повышенного оседания пыли на нагревательных поверхностях.
  2. Высокая стоимость. Инфракрасная обогревательная пленка обходится достаточно дорого (что, впрочем, нивелируется быстрой окупаемостью такого отопления).
  3. Негативное воздействие на электроприборы. Установленные в обогреваемом помещении электрические приборы, подвергаясь влиянию волнового излучения, не могут полноценно функционировать.

Виды инфракрасных пленок и их использование для теплого пола

В классификации инфракрасных пленочных обогревателей нет особого смысла – все они имеют схожую конструкцию и принцип действия. Единственным заметным отличием таких изделий является максимальная температура нагрева пленки, от которой и нужно отталкиваться, подбирая устройство для конкретной ситуации.

Применение инфракрасной пленки всегда имеет определенные правила. Например, при обустройстве такой системы на потолке обязательно должен иметься утеплитель, имеющий отражающую поверхность. Расстояние между греющими элементами и отделочными материалами должно составлять около 100-150 мм.

Инфракрасная пленка – это оптимальный выбор для обустройства теплого пола. Все дело в небольшой толщине устройства, что позволяет укладывать отопление под любое напольное покрытие. Пленка для обогрева пола не должна находиться непосредственно под мебелью – это приведет к снижению теплоотдачи и пересыханию дерева. Читайте также: "Чем хороша инфракрасная пленка для теплого пола – варианты использования, правила укладки".


Перед выбором конкретной пленки нужно учесть максимально возможную температуру нагрева покрытия – например, для ламината или паркета подходит пленка, разогреваемая до 27 градусов, а под плитку или керамзит можно укладывать высокотемпературный инфракрасный теплый пол.

Для монтажа ИК-отопления на стенах обычно используются универсальные пленки, которые впоследствии накрываются отделочным материалом. Под пленкой должен располагаться утеплительный материал, не содержащий в себе металлических элементов.

Правила выбора греющей ИК пленки

Чтобы выбрать хорошую ИК-пленку, нужно руководствоваться следующими рекомендациями:

  1. В основе пленки должен лежать пожаробезопасный и прочный полимерный материал. Как правило, хорошие материалы имеют белесый оттенок, а вот прозрачные изделия к приобретению не рекомендуются.
  2. Для изготовления токопроводящих полос может использоваться только медь, причем на самих полосах не должно быть каких-либо повреждений.
  3. Серебряная полоса должна выступать за пределы медного слоя на 1,5-2 мм. В самых лучших изделиях содержание серебра в полосе составляет свыше 70%. Если серебряный слой просвечивается, то пленка менее надежна.
  4. Нужно обязательно узнать, каким способом медная полоса соединена с серебряной. Существует мокрое соединение, для которого используется специальный клей, и сухое соединение, при котором полосы крепятся друг к другу под давлением и высокой температурой. Сухое соединение считается более надежным и долговечным.
  5. В качестве рабочего элемента большинство ИК-пленок используют углеродисто-карбоновое напыление. Полосы должны располагаться полосами или сплошным слоем – все остальные варианты имеют меньшую эффективность или попросту бессмысленны.
  6. Для ламинирования пленки используются полимеры того же качества, что и основа, только толщина внешнего слоя может быть меньше. Нужно знать, какой клей был использован для обработки – обычный состав выдерживает разогрев до 80 градусов, а высокотемпературный – вплоть до 110 градусов. Если инфракрасная лента подвергнется термической деформации, то вполне может пострадать и напольное покрытие, поэтому при покупке обращать внимание на ее качество.
  7. Действительно хорошая инфракрасная пленка для обогрева пола довольно быстро начинает прогреваться, что можно проверить еще в магазине. Кроме того, стоит обращать внимание на ширину пленки – повышение этого параметра пропорционально снижает риск перегрева рабочих элементов.

Применение греющей пленки

Инфракрасные обогревательные системы активно используются в самых разных сферах, а чаще всего их применяют в следующих областях:

  1. В качестве основного отопления любых построек, как жилых, так и промышленных, в самых разных конфигурациях.
  2. В качестве дополнительного отопления. Например, инфракрасная пленка для пола, обеспечивающее резервный отопительный контур, или же временное отопление, или предотвращение оледенения различных объектов или площадок, находящихся на открытом воздухе.
  3. В сельском хозяйстве для создания микроклимата в теплицах, отопления хозяйственных построек или сушки полученной продукции.
  4. В сушильных камерах на разных видах промышленности.
  5. Для создания локального подогрева (например, автомобильных сидений или же в саунах).

Заключение

Инфракрасная греющая пленка – это самая последняя разработка в сфере отопительных систем. Высокая эффективность и универсальность позволяет использовать инфракрасный обогрев в самых разных ситуациях, вплоть до полной замены других систем отопления, а экономичность дает возможность сократить затраты на обогрев помещений.


teplospec.com

Инфракрасная пленка для теплого пола

Инфракрасная пленка для теплого пола еще не так популярна, как, например, подогрев электрическим кабелем или подключение к водяной системе отопления. Но все чаще эта разновидность теплых полов входит в современные дома и квартиры.

Инфракрасная пленка для теплого пола

Комфортная температура в комнатах - это основа уютного пребывания в них жильцов дома. Какой бы ни была удобной и красивой мягкая мебель, как бы ни были декорированы стены, холод не способствует полноценному отдыху. Не всегда в квартирах бывает настолько тепло, как бы этого хотелось, особенно осенью и весной, когда погода неустойчива, а отопление еще или уже отсутствует. В этом случае и приходят на помощь автономные пленочные полы, которые могут быть включены по мере необходимости.

Монтаж других видов «теплого пола» требует больших дополнительных работ, так как их традиционно встраивают в толщу бетонной стяжки. Эти работы очень хлопотные и затратные, поэтому с тех пор. Как в продаже появилась инфракрасная пленка, все чаще выбирают именно ее. Чтобы понять, как это работает и как производится монтаж, нужно подробнее рассмотреть характеристики такой системы нагрева и технологию установки.

Содержание статьи

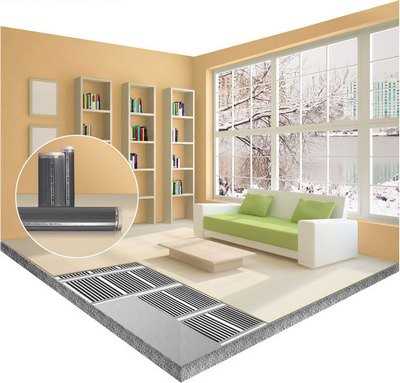

Основные принципы устройства и работы ИК-пленок

Несмотря на то что пленка очень тонкая (ее толщина составляет всего 0,22-0,4 мм), она имеет пять слоев, три из  которых расположены между двумя слоями высокопрочного полимерного материала.

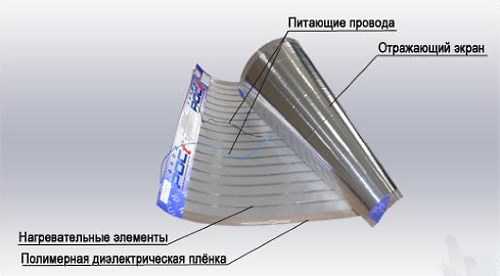

Схема строения инфракрасной обогревательной пленки

Снизу и сверху слои из пластика отделяют от нагревательного элемента слои нетканого материала.

В средней части находится непосредственно сам нагревающий элемент, состоящий из медных дорожек (шин) и полос карбона (углепластика). Это композитный материал, состоящий из полимеров и углеродного волокна. Атомы углерода, собранные в гексагональную решетку, придают возможность этому материалу при пропускании тока давать инфракрасное излучение, которое невидимо для глаз.

Нагревательные полосы расположены поперек листа, имеют ширину от 1,0 до 1,5 см и соединяются между собой медными токопроводными шинами с посеребренными контактами.

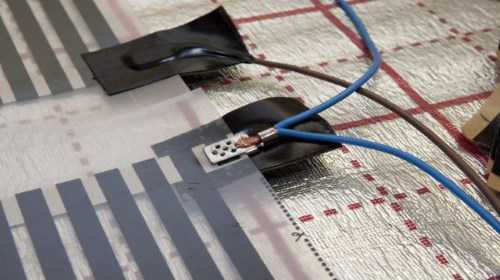

По краям укладываемых элементов расположены контактные группы, которые подключаются к проводам питания.

Защитные верхний и нижний слои способны беспрепятственно пропускать инфракрасные лучи и защищают все средние слои от влажности и повреждений.

Инфракрасное излучение не наносит вреда здоровью человека, так как иногда его даже используют в лечебных целях, например, в стоматологии или хирургии.

Технические характеристики

Чтобы знать, как правильно рассчитать необходимое количество пленки для определенного помещения, нужно знать некоторые ее характеристики.

  • Инфракрасная пленка производится в рулонах, имеющих длину до 50 метров.

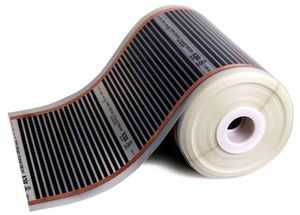

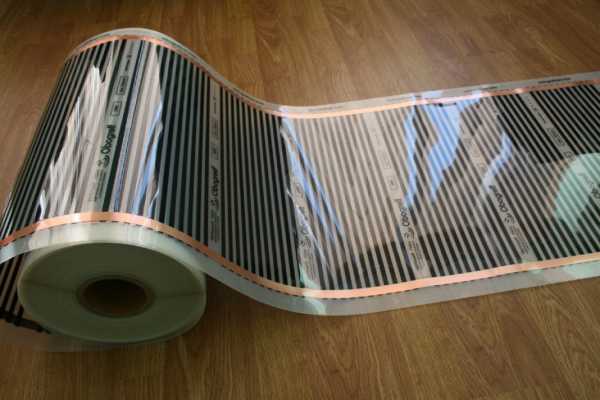

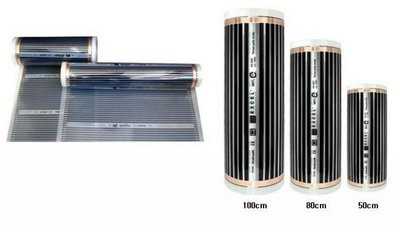

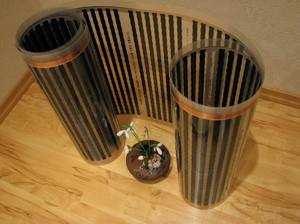

Пленка выпускается рулонами до 50 м длиной, различной ширины

  • Ее ширина варьируется от 50 до 100 см, а толщина от 0,22 до 0,4 мм.
  • Мощность потребления электроэнергии составляет 20-35 Вт/час на один м².
  • Максимальная температура поверхности пленочного обогревателя в работающем состоянии составляет 33-35 градусов. Чтобы полностью прогреть комнату необходимо, чтобы ИК-пленка покрывала 70-75% всей поверхности.

Невозможно обогреть инфракрасной пленкой дома, расположенные в регионах с очень холодным климатом - там такой тип теплого пола можно использовать лишь в качестве дополнительного или межсезонного отопления.

Особенность такой системы – ИК-лучи, распространяясь в пространстве, нагревают не воздух, а все предметы и поверхности на своем пути – по сути, тепловая энергия без больших потерь передается на значительные расстояния.

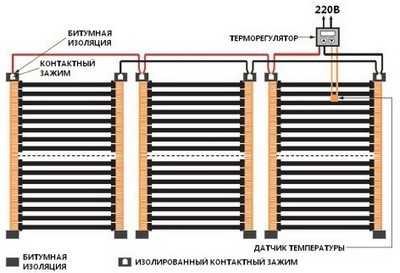

Базовая принципиальная схема коммутации системы пленочного теплого пола

Комплект инфракрасного пола состоит из следующих деталей и устройств:

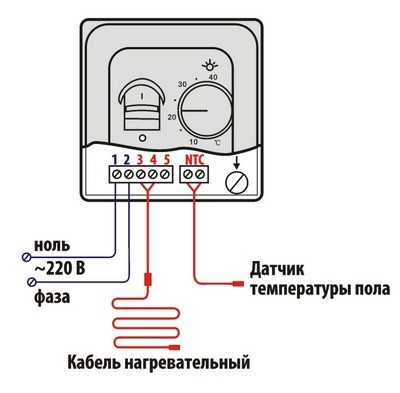

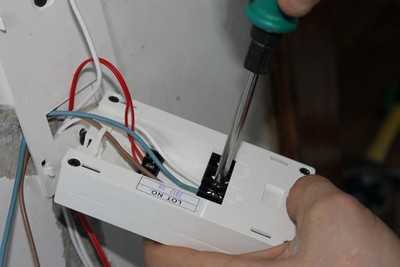

  • Термостат, на который приходит информация с датчика, установленного на поверхности пола. Прибор контролирует температуру нагрева, в нужное время включая или отключая электропитание. Существуют и более сложные варианты, способные не только поддерживать установленную температуру, но и периодически изменять ее, если пользователь задал прибору подобную программу. Например, температура может снижаться днем, когда хозяева отсутствуют. Таким образом, термостат помогает не только поддерживать комфортную температуру в помещении, но и экономить электроэнергию.
  • Термодатчик с кабелем – именно он отвечает за замер температуры нагрева.

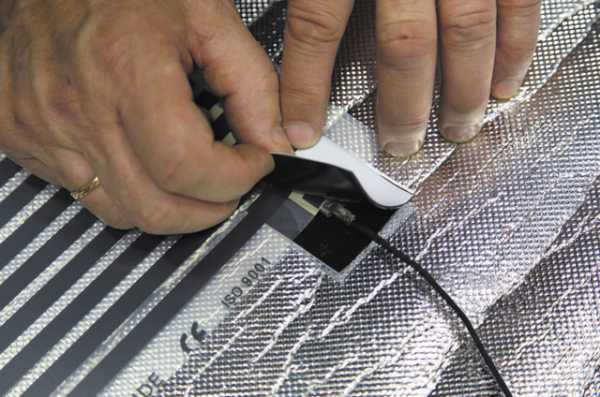

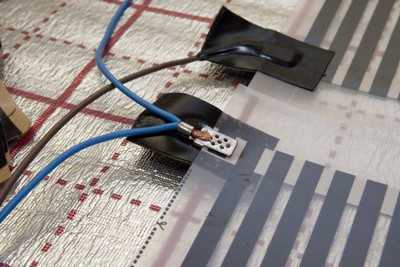

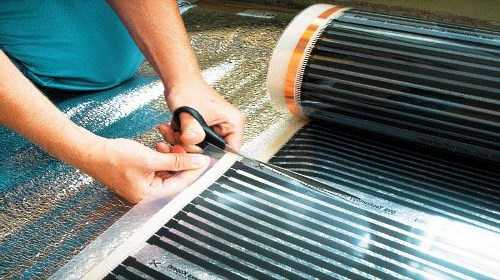

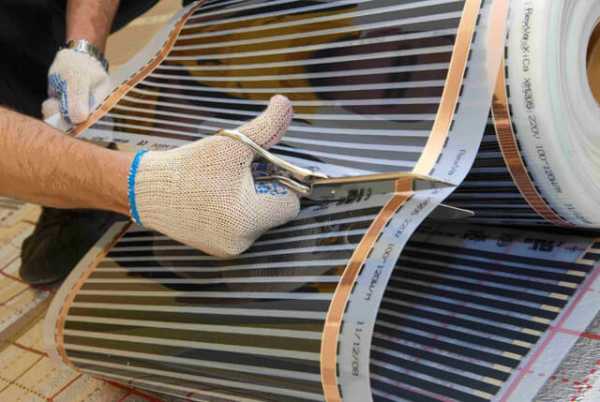

  • На края отрезанной в нужный размер пленки устанавливают проводники зажимы - они также входят в комплект для установки пленочного пола. Обычно в набор также включаются и коммутационные кабели.

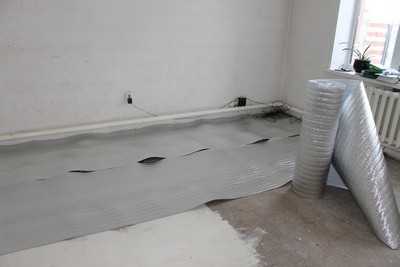

  • Обязательно в комплект входят специальные изоляционные материалы – чаще всего, на битумной основе.
  • И самое главное - непосредственно сама пленка, нужного размера по ширине и длине. Она продается метражом, а при необходимости разрезается по указанным на полотне линиям.

Область использования инфракрасных пленочных обогревателей

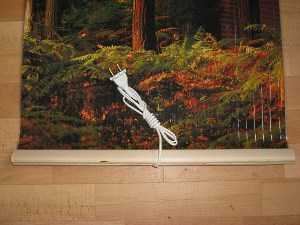

  • Инфракрасной пленкой создают утепление не только пола, но и других элементов конструкции дома, например, стен и крыши, так как через эти части строения из помещений уходит большое количество тепла.

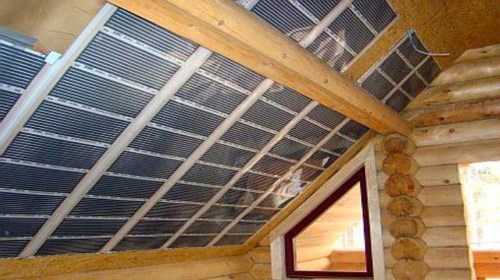

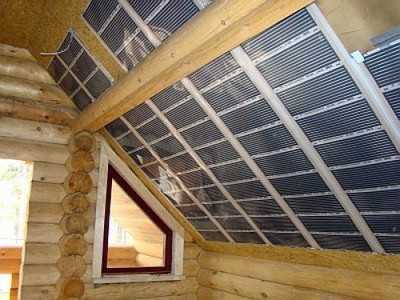

На фото хорошо видно, как закрепляется пленка в помещении мансарды к скатам крыши, играющих роль стен и потолка.

  • Кроме жилых помещений, пленочные полы используют в оранжереях и теплицах, в хозяйственных постройках, где содержится скот и птица, в технических строениях, таких, как мастерские и гаражи.  Везде, где затруднительно или невозможно провести водяное или паровое отопление, инфракрасный пол может хотя бы частично утеплить помещения.

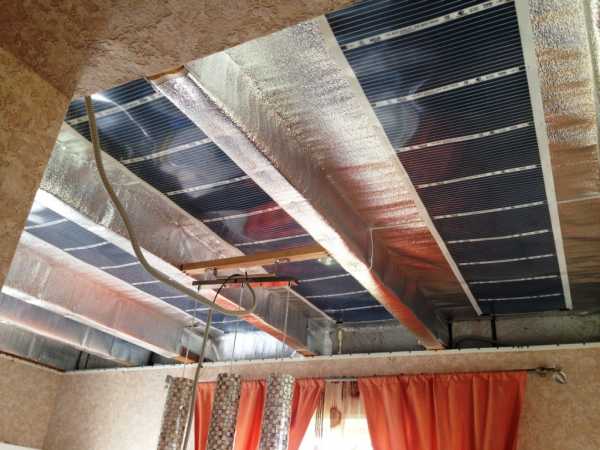

ИК-пленки с успехом применяются также на стенах и потолках

  • Дополнительное отопление с помощью настила ИК-пленки можно устроить и в зданиях или помещениях бань или саун, тем более что эффект инфракрасного излучения полезен при лечении сосудистых и сердечных болезней, а также простудных заболеваний.
  • Нужно отметить, что используется инфракрасная пленка и не только в закрытых помещениях, но и на открытых площадках, требующих постоянной очистки от снежных заносов в зимнее время - это спортивные площадки, взлетные полосы аэродромов, а также платные автостоянки.
Преимущества утеплительной пленки

У этой системы отопления есть серьезные преимущества перед другими системами «теплого пола»:

  • Простота монтажа пленки, так как не нужно проводить демонтажа старого пола, если он имеет нормальное состояние. Возможно, его придется только утеплить, чтобы тепловая энергия, которую дает инфракрасная пленка, направлялась в комнату, а не согревала бетонную плиту.
  • Пол после монтажа пленки останется на прежнем уровне, что очень важно для помещений с низкими потолками.
  • Система не требует покрытия ее сверху бетонной стяжкой, а это значит, можно избежать разведения в помещениях большого количества грязи и пыли.

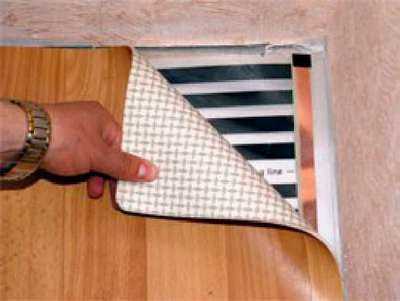

  • На пленочный пол можно устраивать любое декоративное покрытие.
  • Отопление с помощью пленочной системы прогревает комнату равномерно, благодаря чему не создается температурных перепадов в разных участках помещения.
  • Нагрев поверхностей в помещении проходит очень быстро -  нет инертности, присущей другим системам отопления.
  • Инфракрасный пол спокойно выдерживает любые динамические нагрузки, поэтому его часто применяют в местах с большой интенсивностью людского потока - общественные здания, спортзалы, детские сады, школьные классы и др.
  • Затраты энергии для обогрева инфракрасной пленкой по сравнению с обычным электрическим полом или использованием других обогревательных электрических приборов на 20-40% ниже.
  • При необходимости эту систему отопления можно легко демонтировать, например, при переезде в другое жилье. Пленку несложно снять и забрать с собой, чтобы настелить на новом месте.
  • Материал устойчив к любым механическим воздействиям. Если даже произойдет обрыв соединения на одной из секций, то будет отключен не вся система, а только один участок.

Инфракрасными элементами можно обогреть отдельные участки помещения, создав зоны повышенного комфорта

  • Инфракрасный пол может быть устроен не на всей площади комнаты, а только в том месте, где чаще всего проводит время человек - около кресла или дивана, под рабочим столом или в центре игровой комнаты.
  • Кроме того, можно отметить способность ИК-пленки снижать интенсивность неприятных запахов, ионизировать воздух в помещении, не пересушивая его.
Какие недостатки есть у ИК-пленки

Кроме положительных качеств подобной системы «теплого пола», есть у не и недостатки, хотя они не столь значительны:

  • Сложность подключения проводников. Чтобы контакт был надежен, важно с первого раза закрепить на пленке клемму. Если первая попытка будет неудачной, то придется отрезать кусок пленки и использовать новую клеммную площадку.
  • Система инфракрасного пола, закрытая материалом, имеющим достаточно большую толщину, недостаточно хорошо ионизирует воздух.
  • Под укладку пленки необходимо идеально выровнять поверхность пола или уложить тонкий утеплительный материал, иначе срок службы системы значительно сократится.
  • На участок, где уложены плёночные элементы, запрещено ставить предметы мебели, иначе может произойти перегрев элементов – это ведёт к порче не только пленочной системы, но и поверхностей мебели и пола.

Меры безопасности при монтаже системы

При монтаже и эксплуатации пленочного пола нужно соблюдать определенные правила обеспечения безопасности:

  • Основа для монтажа пленки должна быть очищена от даже мелкого мусора и пыли, а лучше ее покрыть тонким утеплительным материалом (например, пенофлексом).
  • Полоса пленки должна располагаться я на расстоянии не меньше 100-120 мм от стены, но не дальше, чем на 400-500 мм.
  • Нельзя укладывать пленочные полотна внахлест, так как это опасно.
  • Терморегулятор располагают на высоте не менее 100-200 мм от поверхности пола - это считается оптимальным вариантом.
  • Длина расстилаемых пленочных полотен не должна быть больше 8 м. При этом нужно учитывать и то, что чем больше их длина, тем меньше будет применено контактных подключений.
  • Чтобы эксплуатация такого пола была безопасной, пленочные полотна располагают на расстоянии не менее 5 мм друг от друга.
  • Зажим контактного соединения при его монтаже устанавливают таким образом, чтобы одна его часть была расположена сверху пленки на токопроводящей поверхности, а вторая внутри материала - для этого предусмотрен специальный «карман».
  • Установленное контактное соединение обжимают специальным инструментом или плоскогубцами.
  • Нужно учесть, что для монтажа некоторых видов полов можно использовать только штатные зажимы, идущие в комплекте. Этот момент важен для безопасности во время эксплуатации системы.
  • На местах разрезов пленки контактные шины закрываются битумной изоляцией, входящей в комплект пленочных полов.
  • Терморегулятор может быть подключен к электросети стационарно или же включаться в розетку с помощью вилки с заземляющим контуром.
  • Провода, соединяющие терморегулятор с полотнами пленки, не должны пересекаться между собой на поверхности пола.
  • Сверху на полы, оснащенные пленочным подогревом, категорически запрещено ставить другие приборы отопления.
  • Нежелательно проводить монтаж пленки при отрицательных температурах или повышенной влажности.
  • Нельзя допускать перегибов (изломов) пленки.
  • Недопустимо осуществлять закрепление пленки к поверхности с помощью шурупов или гвоздей.

Монтаж пленочного теплого пола

Итак, для укладки пленочного пола не нужно демонтировать старое бетонное покрытие и заливать новое. Единственное, что нужно сделать для эффективности работы системы - это провести ремонт и очистку основы.

Общая схема устройства теплого пола с пленочными ИК-элементами

Подготовка основания
  • Бетонное основание должно быть подготовлено под укладку. Его хорошо очищают пылесосом. В результате очистки обнаруживаются различные повреждения - трещины, сколы, отверстия на стыках плоскостей, которые необходимо тщательно заделать.
  • Особое внимание стоит уделить щелям на стыках стен и пола, так как через них  может уходить значительная часть тепла.
  • Все щели и сколы расширяются и очищаются. Заделывать повреждения можно с применением ремонтного полимер-песчаного раствора или же герметика. Если щели слишком велики, применяется монтажная пена.
  • После высыхания ремонтных материалов, поверхность снова очищается, срезаются излишки герметика и застывшей пены.
  • Сверху чистого основания настилают и закрепляют утеплитель. Чаще всего в качестве теплой подложки используют вспененный полиэтилен. Его закрепляют на основе и соединяют его листы между собой с помощью специального скотча. Этот теплый и мягкий материал поможет уберечь пленку от повреждений во время эксплуатации, сгладив неровности пола.

Настил термоотражающей подложки

  • Если применяется фольгированный материал, важно, чтобы он не обладал электропроводимостью.
Установка обогревательных элементов
  • На подготовленной поверхности нужно провести разметку областей, где будет уложена пленка, и участков, где она настилаться не будет – мест стационарного расположения мебели.
  • По сделанной разметке определяется длина нужного куска пленки. Разрезание материала производится только в определенном месте, показанном на полотне штрихами и рисунком в виде ножниц. Резать пленку нужно очень аккуратно.

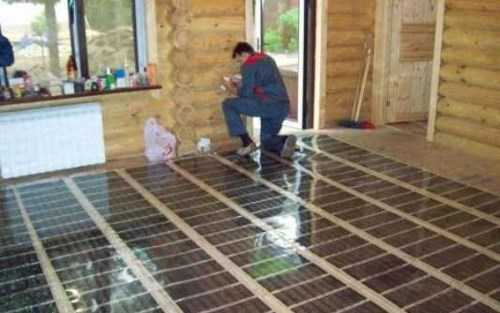

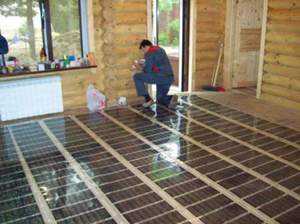

Пленочные элементы расстилаются в соответствии с продуманной заранее схемой

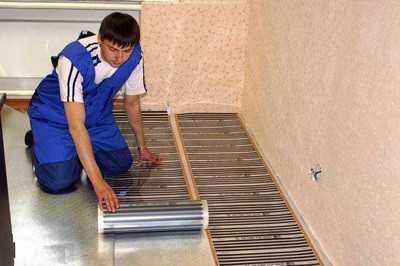

  • Далее пленка раскладывается по разметке . Зафиксировать ее можно двусторонним или обычным скотчем, или же с помощью силиконового пистолета (термоклея). Пленка в обязательном порядке укладывается медными блестящими полосами вниз.
  • В толще утеплительные подложки прорезаются пазы (углубления) для размещения в них кабелей, клемм, термодатчика – так, чтобы они не вступали над поверхностью пленки. Место для термодатчика выбирают так, чтобы хватило его штатного кабеля, чтобы он был не ближе 500 мм от стены и располагался по центру полосы нагревательного элемента. Кабель от уложенного датчика подводят к коробке терморегулятора.
  • Производится установка и обжим клемм к шинам элементов. Затем к клеммам подсоединяются провода.

Очень важно качественно изолировать все клеммные соединения и места разрезов медных шин

  • Проводится тщательная изоляция все соединений -  и сверху, и снизу, с использованием специальных гудроновых накладок, для обеспечения полной герметичности. При этом нельзя забывать и про места обреза пленки - там проводится точно такое же изолирование мест выхода медных шин.
  • Далее, провода присоединяют к терморегулятору. На схеме достаточно понятно отображен данный процесс.

Электрическая схема подключения терморегулятора

  • Следующим этапом идет установка терморегулятора с распределительной коробкой на стене.

После коммутации проводов в коробке терморегулятора, он устанавливается на свое место на стене.

  • Когда все элементы подключены и установлены, проводится еще раз проверка правильности электрической схемы, а затем – и работоспособности системы.
Какие можно использовать финишные напольные покрытия

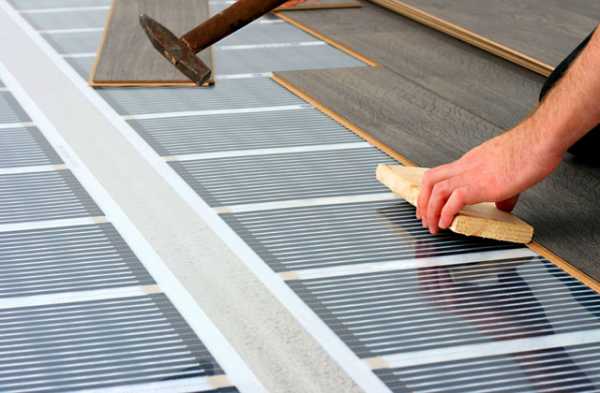

На инфракрасную пленку укладывают любые напольные покрытия - это может быть ковролин, линолеум, ламинат и другие современные материалы. Иногда сверху обогревающей пленки настилают фанеру, но нужно учесть, что она будет перекрывать часть исходящего тепла. В таком случае лучше будет смонтировать пленочный обогрев поверх фанеры.

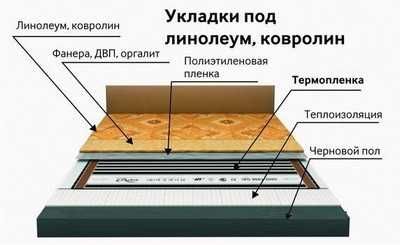

Линолеум можно укладывать непосредственно на пленочные элементы

Если пленка укладывается на полу кухни или ванной комнаты и сверху нее в планах есть уложить керамическое покрытие, рекомендовано обезопасить обогревательные элементы тонкой сеткой-серпянкой, которую можно закрепить на «жидкие гвозди». Если нет уверенности в ровности поверхности, то ее заливают тонким слоем самовыравнивающегося пола – правда, потеря мощности в таком случае будет неизбежной.

Декоративные покрытия необходимо укладывать с особой аккуратностью, убирая все провода в безопасное место. Нужно знать, что основные неисправности инфракрасной системы возникают от ее неправильного монтажа или неаккуратного настила финишной поверхности.

Видео: наглядный урок по монтажу пленочных обогревателей пола

Инфракрасная пленка будет надежно обогревать помещения в том случае, если полностью соблюдены все технологические этапы, начиная от подготовки основания до установки плинтусов.

Если в зимний период центральное отопление в доме работает не на высшем уровне, то хорошим подспорьем в обогреве квартиры может стать именно инфракрасная пленка. Но чтобы все было установлено согласно технологии и работало эффективно, лучше обратиться за помощью к специалистам, которые занимаются монтажом таких систем. Дилетантские действия зачастую приводят к порче подобного обогревательного оборудования.

pol-spec.ru

Инфракрасная пленка для отопления: преимущества, монтаж, подключение

Когда мы говорим: «Греемся под лучами солнца», то мы непроизвольно выражаемся фигурально, ведь на самом деле солнце нагревает землю, деревья, здания и другое, они же передают полученное тепло окружающему пространству.

По тому же принципу работает инфракрасная пленка для отопления. ИК- излучение называют также тепловым, поскольку именно так его воспринимает его человек —как тепло.

Устройство

Независимо от производителя ИК-системы включают следующие компоненты:

  • греющие элементы, они преобразовываю т электроэнергию в тепловую. Они бывают двух видов: биметаллические либо углеродные;

Внимание

Инфракрасная пленка на пол, имеющая биметаллические греющие элементы не рекомендована к использованию под плитку, в то время как углеродные – ограничений не имеют.

  • плотную пленку из полимеров, типа полиуретана или лавсана, которой с обеих сторон ламинированы модули пола. Она играет роль изоляции и защищает от механических нагрузок.

ИК система питается электроэнергией. Подключение проводов осуществляют к проводникам. Они находятся по краям нагревающих элементов. Система также укомплектована термостатом, контролирующим уровень нагрева. Более сложные «умные» модели помимо поддерживания температуры на заданном уровне могут быть запрограммированы пользователем.

  • фольга, которая способствует равномерному распределению тепла;

Нагревательная пленка экологична и экономична. Согласно заявлениям производителей оптимальным для организма способом человека является такое отопление. Отзывы потребителей, знакомых с данной технологией на практике, лишнее подтверждение ее полезных свойств.

Чем хороша инфракрасная пленка

Многолетний опыт ставшего классическим конвекционного отопления показал – он недостаточно эффективный. Это связано с тем, что воздух при нагревании подымается вверх, образуя конвективный поток. Фактически тепловая энергия преимущественно уходит на обогревание потолка, что в принципе совершенно бесполезно. К тому же, как известно, воздух – это один из худших теплопроводников.

Совершенно по иному принципу работает инфракрасный обогреватель. Пленка излучает тепловые лучи, которые проходят через предметы, встречающиеся на пути и нагревают их, а они окружают теплом всех присутствующих. К тому же, если нет восходящих потоков, значит, нет и сквозняков или пыли.

Нагревание воздуха от вторичного излучения создает оптимально комфортную зону для проживания, и при этом не изменяется ни его химический состав, ни органика, ни уровень кислородных соединений, ни уровень влажности.

prestigpol.ru

Инфракрасная пленка – достоинства и недостатки, разновидности, использование

Об инфракрасной пленке много написано, существует множество слухов и мнений. Каждый потребитель что-то слышал, но толком мало кто что знает. Пользуясь этим, изготовители в ярких тонах расписывают преимущества материала. Попробуем разобраться, что это – инфракрасная пленка, какие есть разновидности и производители, как правильно ее выбрать.

Что такое инфракрасная пленка?Плюсы и минусы материала

Инфракрасная пленка – это современный материал, представляющий собой нетканое полотно, излучающее тепло, состоящее из 3 слоев: греющего элемента (углеродно-волокнистое полотно), фольги – проводника тепла и двухсторонней ламинирующей пленки РЕТ.

Обогрев ик пленкой возможен как для всего дома, так и локально (чаще на балконе, кухне или ванной комнате). Принцип действия ее основывается на излучении длинноволновых инфракрасных волн, которое нагревает все имеющиеся в помещении твердые поверхности, которые в свою очередь греют воздух.

Инфракрасное излучение воспринимается организмом человека как «родное», оно схоже по воздействию с солнечным теплом. Поэтому инфракрасная пленка —  наиболее благоприятный источник обогрева.

Достоинства и особенности ик пленки:

  • простота и оперативность монтажа;
  • отсутствие необходимости обустройства стяжки – сверху пленочного покрытия сразу укладывают ламинат, плитку или ковролин;
  • не увеличивает высоту помещения;
  • надежность материала, экономия почти 20 % электрической энергии по сравнению с другими системами отопления;
  • возможность установки регулятора нагрева;
  • способность устранять малоприятные запахи;
  • инфракрасная пленка не сушит воздух, влажность остается на одном уровне;
  • материал не дает аллергического эффекта.

Из минусов можно выделить только зависимость работы инфракрасной пленки от электричества, это неудобно, если дома постоянные скачки напряжения. В такой ситуации нужно дополнительно установить защитное реле напряжения.

Виды инфракрасных пленок и технические характеристики

Данный материал от разных изготовителей отличается внешними показателями и техническими особенностями.  Инфракрасные пленки можно разделить на две группы:

  • высокотемпературные – разогреваются до 55 градусов, устанавливаются под плитку и керамзитовое покрытие;
  • низкотемпературные пленки (Heat-Plus, Rexva Xica и пр.) – разогреваются не более, чем на 27 градусов, подходит для ламината и паркета.

Инфракрасная пленка, выдающая тепло выше 27 градусов, не пригодна для пола с покрытием из ламината, так как от воздействия температуры доски деформируются. А вот под керамическую плитку постелить такую пленку реально.

Кроме того, основными различиями считаются:

  • показатель мощности;
  • максимальный температурный режим нагрева;
  • параметры толщины и ширины;
  • способ нанесения излучающих элементов – сплошным слоем или полосками;
  • сфера применения.

Как выбрать подходящий вариант

Обширная товарная линейка пленки озадачит любого потребителя. При выборе следует придерживаться первоначальных данных помещения, в котором будет устанавливаться обогрев. К примеру, в доме имеется своя система отопления, только одна из дальних комнат, в которой находится детская, обогревается недостаточно.

Можно найти простой выход. Под напольное покрытие из ламинатной доски устанавливается сплошная инфракрасная пленка. Можно ограничиться согревающим ковриком из инфракрасной пленки, но он представляет собой обогреватель, и малыша без контроля возле него оставлять не рекомендуется.

Если нет желания перестилать пол – ограничьтесь греющими плинтусами. Даже стены лоджии можно оснастить такими панелями, но самый лучший вариант – инфракрасная пленка в виде панелей для потолка.

Известные бренды и производители

Вполне естественно, что современный рынок представляет большое количество различных фирм, производящих инфракрасную пленку. Рассмотрим несколько известных вариантов:

Зебра

Один из лучших примеров отечественного производителя. Нагреватель пленочного типа изготавливается в Челябинске. Это удобный материал для выполнения монтажа. Одна упаковка нагревателя содержит 15 квадратных метров ленточного материала, который легко кроится на необходимые отрезки. Шаг раскроя – от 0.6 до 6 м. При выполнении самостоятельного монтажа это очень удобно, так как нанести разметку и разрезать материал можно по требуемой длине на месте проведения работ. Для самостоятельного обустройства теплого пола инфракрасной пленкой, в наборе имеется все необходимое для выполнения работ.

Caleo

Фирма из Южной Кореи считается второй по популярности в России. Инфракрасная пленка для теплого пола от этого производителя сочетает в себе хорошее качество и невысокую цену. Имеется один значительный недостаток – повышенная хрупкость и склонность к деформациям. По этой причине монтаж материала следует выполнять аккуратно. Фирма производит инфракрасную пленку для обогрева толщиной 0,4 см, мощностью 180-220 Вт.

Rexva

Эта компания находится в Южной Корее, производит греющую инфракрасную пленку с мощностью до 350 Вт, шириной рулонов 50, 80 и 100 метров.  Производитель использует в конструкции антиискровую сетку, материал отличается надежностью, устойчивостью к поломкам.

Heat Plus

Производитель изготавливает надежную пленку для теплого пола с гарантией до 15 лет. Ширина рулонов 0,5-0,8 м, толщина материала — 0,4 см, мощность 150-220 Вт. Есть в ассортименте компании и более «мощные» пленки для открытых террас и лоджий с энергопотреблением до 400 Вт.

Monocrystal

Сверхтонкая поверхность, излучающая инфракрасные лучи. Роль нагревательных элементов выполняют черные полоски графита, запаянные в полиэтиленовый материал и воспринимающие напряжение от медного проводника. Система отличается хорошей эффективностью и минимальным энергетическим потреблением.

Применение

Благодаря своим качествам, пленка нашла широкой применение в помещениях любого предназначения.

Инфракрасная пленка для пола

Это самый популярный способ применения материала. Главными достоинствами считаются простота монтажа, приемлемая стоимость, безопасность и продолжительность эксплуатации. Инфракрасная пленка для теплого пола помогает экономить электрическую энергию, поддерживает в помещении комфортный микроклимат по температурному режиму. При помощи этого материала возможно утепление любого помещения – кухни, детской, ванной. Систему используют в офисных зданиях, детских садах, школах и т.п.

Инфракрасная пленка на потолок

Обогрев курятника, сарая

Инфракрасный материал используют и в таких помещениях. Необходимо выровнять поверхность, уложить гидроизоляционную прокладку и саму пленку. При выполнении работ продумайте, где будут расположены кормушки для птиц и животных и прочие элементы «интерьера». Это необходимо для того, чтобы система должна обогревать свободное пространство, а не находящиеся на полу предметы. Такая особенность позволит не только экономить на расходе электричества, но и соблюсти меры пожарной безопасности, ведь именно в таких помещениях находятся легко воспламеняемые предметы.

Для сауны

Используется такая система подогрева и в сауне. Сначала устраивается кабинка из вагонки или деревянных щитов. После этого по необходимым размерам нарезается инфракрасная пленка, толщина которой около 4 мм. Строительным степлером ее фиксируют на стенах от пола. Места соединения контактов изолируются скотчем, пленку закрывают отделочным слоем. Сауна готова к применению.

При устройстве такого обогрева в обязательном порядке предусматривается заземляющее покрытие для инфракрасной пленки.

Область применения системы обогрева инфракрасной пленкой обширная. Человеческий глаз не замечает распространяющихся волн, но тело способно ощущать их энергию. Лучи способны проникать через напольное покрытие, нагревать находящиеся в помещении предметы.

oplenke.ru

Как сделать обогреватель из инфракрасной пленки своими руками

Скептики утверждают, что ИК лучи вредны для человека. При этом охотно нежатся на пляже, забывая о том, что Солнце — самый мощный излучатель этих лучей. Наша звезда греет Землю миллиарды лет, а природа существует. Но в скептицизме есть и доля правды. Все мы получали ожоги загорая на пляже, прикосновение к горячей сковороде, кипятку или любому сильно нагретому веществу неминуемо приведет к травме.

Чтобы избежать этого, естественного, риска разработан обогреватель из инфракрасной пленки, сделать который своими руками не представляет труда. Отличительной особенностью отопления ИК лучами является тот факт, что нагревается не воздух, а предметы. Таким образом потребитель начинает ощущать тепло практически моментально после включения этого обогревателя. В традиционных системах отопления нагреватели сначала должны поднять температуру самих себя, потом воздуха в помещении и только после этого мы начинаем согреваться.

Устройство

Обогреватель из инфракрасной пленки своими руками

Обогреватель, сделанный для использования излучения, не имеет жидкого теплоносителя, который может протекать или замерзнуть, если зимой уехать на несколько дней и отключить систему. Отсутствуют котел, насос трубы и батареи. Все его составляющие.

  • Нагревательный элемент — лампа, спираль или нить, которые вырабатывают тепловую энергию.
  • Отражатель, распределяющий тепло по помещению.
  • Провода.
  • Терморегулятор, с помощью которого устанавливается уровень нагрева.

Изготовить простейший инфракрасный обогреватель своими руками может ребенок. Для этого достаточно поместить лист фольги за батарею отопления. Для изготовления электрических приборов такого типа существует масса схем. Могут быть использованы различные источники тепла — от спирали для электрической печки до склеенных листов пластика с графитной прослойкой. Широкий ассортимент отражателей, вплоть до фольги от шоколадок и приспособленный регулятор напряжения.

Инфракрасная пленка

Самым современным материалом для изготовления обогревателя своими руками является инфракрасная пленка. Состоит из трех слоев.

  • Основа. Электротехнический полимер, имеющий высокие параметры огнеупорности.
  • Средний, рабочий, слой — карбоновое нетканое полотно, которое является нагревательным элементом. Серебряные и медные контактные шины.
  • Внешнее ламинирование выполнено из того же вещества, что и основа пленки.

Поскольку для установки не требуется специальной подготовки поверхности, а сам материал гибкий такой обогреватель из инфракрасной пленки своими руками несложно смонтировать на любом профиле и материале стены, пола или потолка.

Порядок выполнения работ

Инфракрасная пленка в качестве обогревателя
  1. При выборе схемы ИК отопления в качестве основной следует помнить, что общая площадь обогревателя составит порядка 70% площади помещения.
  2. В случае установки на потолок высота должна быть не менее 2,5 м.
  3. Нельзя проводить сборку схемы при минусовой температуре окружающей среды.
  4. Начертите границы участков, на которых будет собран нагреватель. Собирая инфракрасный обогреватель своими руками схема ограничений должна быть неукоснительно соблюдена. Деревянные и металлические элементы здания должны иметь дистанцию от пленки более 50 мм. Расстояние до электроприборов и кабелей посторонней проводки — не менее 20 см. Каждый участок должен иметь нагрузку, ограниченную до 10 А. Провода, которыми будут подключаться фрагменты пленки прокладываются на расстоянии 2,5 см от края участка.
  5. Рассчитайте места подключения деталей обогревателя, и закрепите провода. Каждый лист должен быть подключен к магистральной коммуникации параллельно, для этого используйте медный провод с площадью сечения 1,5 мм2.
  6. На этом этапе желательно пригласить профессионального электрика для консультации как сделать инфракрасный обогреватель своими руками не нарушив порядок подключения электричества. Соедините проводку подключения пленки с магистралями, идущими к точкам установки терморегуляторов. Суммарная мощность участков, подключаемых на один регулятор должна соответствовать его мощности. Магистрали выполняются из проводов 2,5 мм2. Доведите их до точки соединения с основным кабелем.
  7. Установите на всю площадь поверхности отражатель толщиной 5 мм. В местах, где будут подключаться приборы выведите провода.
  8. Закрепите пленку в предназначенных для этого точках.
  9. Зафиксируйте терморегуляторы.
  10. Соедините и изолируйте все контакты.
  11. Включите обогреватель. Прикоснитесь рукой, должно выделяться тепло, но не вызывать чувство ожога.
  12. Установите декоративный слой, расстояние до пленки может составлять от 10 мм до 150 мм. Для стен и потолков лучше избрать влагостойкие материалы. Если работы проводились на полу, то прямо на пленку можно уложить линолеум, ламинированные покрытия, паркет, ковролин или плитку.

Ремонт

Инфракрасный обогреватель своими руками

Теперь, когда вопрос как сделать обогреватель своими руками решен, рассмотрим возможные причины и методы ремонта такой системы.

Одним из основных достоинств этой схемы отопления является ее живучесть. Карбоновые полосы работают по всей своей поверхности, а их контакт с шинами осуществлен на всю длину материала. За счет этого, даже в случае пробоя в одном или нескольких местах, оставшаяся площадь каждого участка или полосы пленки будет продолжать работать.

Этот эффект можно сравнить с листом металла, на который подали электрический ток. Можно сделать отверстие в любой точке, все равно сам лист останется под напряжением. При таком повреждении ремонт инфракрасного обогревателя не требуется

Предположим, что произошел обрыв провода, и один или несколько участков перестали работать. При таком дефекте будет продолжать греть оставшаяся площадь обогревателя, ведь каждый фрагмент подключен параллельно.

Устранить эту поломку, не разбирая декоративный слой невозможно. Единственным методом борьбы с проблемой могут быть меры профилактического характера. Во время установки старайтесь избегать больших фрагментов, тогда выход из строя малого участка не окажет влияния уровень обогрева. Надежно крепите контакты. Не перегружайте провод. Кроме того, такая неисправность имеют крайне низкую степень вероятности. Мы смело ставим на потолок гипсокартон, под которым проходят провода к люстре или убираем кабель под штукатурку.

Единственной реальной угрозой, которая может вынудить произвести ремонт инфракрасного обогревателя своими руками является расплавление нескольких листов. Может произойти по причине перегрева, но для этого должны совпасть несколько условий.
  1. Поверхность, которая передает тепло в помещение должна оказаться закрытой значительным теплоизоляционным предметом. В качестве примера представим брошенный на полу матрас. Если обогреватель смонтирован на стене или потолке такое, естественно, произойти не может. Угроза существует только для напольного варианта.
  2. При достижении температуры 70о С должен сработать терморегулятор и отключить нагревающуюся деталь. Значит одновременно бросили на пол теплое одеяло и поломался регулятор. Принцип его работы основан на законах физики. По мере нагревания находящееся в датчике вещество расширяется и размыкает контакт. Дефект невозможен. Если такого вещества там нет это будет обнаружено при первичной проверке.
  3. Все материалы, используемые при производстве пленки, имеют высокую жаростойкость. Основа выдерживает температуру в десятки раз выше. Карбонит, серебро и медь способны нагреваться сильнее и не иметь от этого вреда.
  4. Даже если произошло чудо и лист перегрелся он только потеряет свою форму и будет продолжать функционировать, но с несколько меньшим коэффициентом полезного действия.

Стоит ли изготавливать обогреватель из инфракрасной пленки своими руками? Технологии не стоят на месте. Еще 100 лет назад подавляющее число населения нашей планеты не знало о существовании электроэнергии, а автомобиля могли попросту испугаться. Но разве возможна нынешняя жизнь без этих вещей? Вспомните мобильный телефон 1990 года выпуска, который был рацией в чемодане президента. Посмотрите на нынешний смартфон, который есть у каждого школьника. Это прогресс.

pechiexpert.ru

Пленочный обогреватель - правила выбора, видео

Пленочные инфракрасные обогреватели — это устройства, предназначенные для местного или общего обогрева жилого помещения и состоящие из нагревательных элементов, пленки и фольги, которые излучают инфракрасное излучение.

Обогрев производится благодаря выделению инфракрасного излучения, которое является полезным для человека. Таким устройством можно пользоваться при начальной температуре воздуха не ниже -40 градусов, то есть оно работает практически без ограничений по температуре.

Еще одна особенность таких устройств в том, что они часто выполняются в виде картин и поэтому, приобретая настенный инфракрасный пленочный обогреватель в виде картины , вы убиваете двух зайцев, а именно, получаете качественный обогрев и дополнительный элемент дизайна вашей комнаты.

Читайте также статью в тему: кварцевые обогреватели для дач!

Видео: настенный пленочный обогреватель в виде картины

Устройство пленочного обогревателя

Пленочный обогреватель имеет простое устройство, напоминающее двойной бутерброд. Металлическая фольга, которая является резистивным слоем, запакована с двух сторон лавсановой термостойкой пленкой. На пленку сверху уложен еще один слой алюминиевой фольги с пленкой. Внутри такого сандвича вставлены нагревательные элементы. На таких обогревателях применяются датчики температуры, которые, при достижении нужного предела обогрева отключают систему, а при падении до заданной минимальной температуры, включаются вновь. Этот датчик позволяет значительно экономить электроэнергию.

К такой обогревательной системе можно добавить еще локальные терморегуляторы, с помощью которых можно программировать температуру на сутки. Тогда, например, в ваше отсутствие, настенный обогреватель инфракрасный пленочный не станет работать, но перед приходом он включается, и начинает вести обогрев.
Конечно, такие программируемые терморегуляторы стоят больше чем обычные, но они и значительно повышают уровень комфорта. Толщина всей этой конструкции составляет не более 0,5 мм.


Принцип работы пленочного обогревателя

Все гениальное просто, эту фразу с успехом можно применить и к пленочным инфракрасным обогревателям, принцип работы которых достаточно прост. Электрический ток от нагревательных элементов распространяется по резистивному слою, нагревая его до определенной температуры.

Это тепло передается алюминиевой фольге, которая производит излучение. Выделяя инфракрасное излучение, обогреватель передает энергию тепла всем предметам, расположенным в комнате. А предметы отдают тепло уже в помещение.

Такой принцип вторичного распространения тепла очень похож на природный обогрев солнцем.

Тепло очень равномерно распределяется по помещению и работая по такой схеме, пленочные инфракрасные обогреватели имеют очень высокий КПД. Вообще, инфракрасное излучение очень полезно для человека, помогая бороться, например, с простудными заболеваниями и заболеваниями желудка.

Монтаж пленочного нагревателя

Чтобы установить обогреватель пленочный настенный , напольный или потолочный, не требуется применение каких-то особых навыков, но основные правила нужно учитывать:

  • Нагреватель должен укладываться на сухую ровную поверхность.
  • Разрезка производится только по линиям указанным производителем.
  • Нельзя подключать электропитание к обогревателю, сложенному в рулон.
  • Максимальная длина пленки должна быть не больше 8 м., а расстояние между полотнищами не должно быть меньше 5 мм.
  • Пленочный обогреватель нельзя сгибать под углом более чем в 90 градусов.
  • Крепление к стене проводится строительным степлером или специальными крепежами. Запрещено в качестве крепежа использовать саморезы или гвозди.
  • Желательно не проводить установку при минусовой температуре и повышенной влажности.

Монтаж пленочного обогревателя происходит в следующем порядке. Сначала устанавливаем отражающий экран из фольги на подготовленную поверхность. Полосы устанавливаются внахлест до 3 см. и заклеиваются специальным фольгированным скотчем.

Затем расставляем нагревательные элементы в пленку и подключаем питание. Провода желательно спрятать. После чего, монтируем терморегулятор и тестируем систему. Перед монтажом нужно внимательно ознакомиться с инструкцией, потому что у каждого производителя могут быть свои нюансы при установке, и очень важно их учесть.

Виды

Пленочные обогреватели бывают трех видов:

  1. напольные;
  2. настенные;
  3. потолочные.

Пленочный обогреватель на стену считается самым неэффективным из-за особенности распространения тепла. Ведь теплый воздух поднимается вверх и это значительно ограничивает область обогрева.

Поэтому как основной вид обогрева помещения они не подходят, но как дополнительный, применяются повсеместно.

Потолочные пленочные инфракрасные обогреватели более эффективны. Инфракрасное излучение направлено вниз и обогревает предметы, от которых тепло равномерно распространяется по помещению. Они могут монтироваться практически на любой вид потолочного покрытия и их установка не вызывает каких-то дополнительных неудобств, как это может показаться сначала. Кроме этого, несомненным преимуществом такого обогревателя, является отсутствие риска случайного повреждения.

Если вы задались вопросом, как выбрать пленочный обогреватель для дачи, то для этой цели, максимально подойдет именно потолочный вариант.

  1. Во-первых, отсутствие сверху квартир исключает вероятность затопления и порчи такого оборудования.
  2. Во-вторых, большая площадь обогрева не потребует применения дополнительных систем отопления.

К очевидным минусам таких покрытий можно отнести нагревание бытовой техники и невозможность использования, при высоте потолков более 3,5 м. В этом случае, затраты на обогрев резко возрастают и он становится менее эффективным.

Напольное покрытие монтируется под любое конечное покрытие. Основное преимущество — отсутствие воздействия на бытовую технику. Недостатком является нежелательность нахождения под тяжелой мебелью, в связи с возможностью повреждения.

Основные преимущества и недостатки пленочных инфракрасных обогревателей

Преимущества следующие:

  • Положительный оздоровительный эффект. Особенно он заметен зимой, при отсутствии солнца, когда инфракрасное излучение компенсирует отсутствие естественного освещения и восполняет все потери организма, связанных с этой проблемой.
  • Простая установка. К примеру, пленочный обогреватель настенное панно, монтируется достаточно просто и быстро. Причем это можно сделать самостоятельно, без участия специалистов, но внимательно ознакомившись с инструкцией. Тоже самое можно сказать о потолочных и напольных устройствах.
  • Длительный срок эксплуатации. Составляет от 25 лет и больше. Не требует обслуживания из-за особенности конструкции и простоты устройства.
  • Невысокие финансовые затраты. Само оборудование имеет невысокую стоимость, кроме этого, монтаж и последующая эксплуатация может не нести никакой финансовой нагрузки.
  • Пожаробезопасность. Обычно поверхность обогревателя имеет температуру не больше 80 градусов, что является безопасным пределом.
  • Отсутствие шума и высокая экологичность. Работа такого обогревателя не вызывает шума, кроме того, в процессе применения инфракрасной пленки, не происходит высушивания и выгорания кислорода.

Основные минусы пленочных обогревателей:

  • Быстрое остывание после выключения. Если почитать отзывы о пленочных обогревателях, то это один из основных недостатков, озвученных потребителями.
  • Слабый обогрев. Некоторые покупатели отмечают невысокое качество обогрева. Хотя это может относиться к пленке малой площади, висящей на стене. Если полностью покрывать потолок или пол, то такой проблемы не наблюдается.
  • Нагревание бытовой техники. Такой недостаток характерен для потолочного пленочного инфракрасного обогревателя.
  • Невозможность обработки поверхности. При использовании таких обогревателей, существуют некоторые ограничения в оформлении дизайна комнаты по своему желанию.

Видео ПЛЭН отопление

glav-dacha.ru
