Инсталляции для унитаза: стандартные и минимальные размеры

В наши дни унитазы имеют усовершенствованную конструкцию, чем в прошлом столетий. Они стали компактнее, изящнее, чем те, что были в прошлом. Вместе с конструкцией изменилась и способ установки. Их можно подвешивать на стены. Для этого и используются так называемая инсталляция. С помощью неё унитаз легко подвешивается к стене туалета.

Подвесной унитаз

В туалетах некоторых квартир-новостроек можно увидеть подобный вариант установки унитаза. Если у вас нет инсталляции, то можете его установить. Сначала следует узнать, что это такое, какие виды бывают, плюсы и минусы, размеры и т.д.

Содержание

Что такое инсталляция и как ее выбрать?

Многие люди думают, что это более современный образец установки сливного бачка унитаза. Но это не правда.

Инсталляция – это специальный каркас, предназначенный для крепления унитаза и всех его компонентов.

Смотрится эстетично на фоне маленького помещения, скрывая все коммуникации. Их можно приобрести в сантехнических магазинах, где вы увидите огромное разнообразие данного устройства.

Для тех, кто пытается установить впервые и имеет поверхностные представления о выборе и установке приходится нелегко. Ведь нужно правильно подобрать подходящий размер, модель, дизайн. Далее рассмотрим, на какие основные параметры следует обратить внимание.

Какой вид инсталляции выбрать?

Инсталляции подразделяются на два главных вида: рамочная и блочная.

Рамочная инсталляция

Рамочная инсталляция представляет из себя стальную рамку. К ней с помощью специальных шпилек крепятся унитаз, сливной бачок, отводная канализационная труба. Есть несколько видов крепления всех компонентов. Каждый из них отличается друг от друга. Например, настенный вид крепежа. Здесь унитаз и другие компоненты крепятся на четырёх главных точках. Также на рамке есть ножки, с помощью них она закрепляется к полу. Но такой вид крепления подойдёт только для капитальных стен.

Если сомневаетесь, что стена в туалете не выдержит нагрузки, то можете приобрести инсталляцию напольного типа крепления. Для всеобщей надёжности продаются ещё и комбинированный тип. Перед покупкой оцените состояние стен в туалете. Потому что от их надёжности зависит всё.

Если дела плохи с местом для установки, то есть, нет свободного места на стене или полу, то можно воспользоваться угловой рамой.

Размеры

Размеры рамочной инсталляции бывают разные.

Ширина составляет 50 — 60 см,
глубина от 15 до 30 см.
Высота инсталляции подбирается индивидуально.

Чаще всего покупают 80-сантиметровые, хотя есть и побольше, 140 см и более.

Рамочные инсталляции угловой конструкции крепятся на стыке двух стен или перегородках. При этом они не крепятся на самих стенах. Это удобно в плане эксплуатации устройства и интерьера. А в плане стоимости обойдётся дороже, чем остальные типы крепления.

Блочная инсталляция

Блочная инсталляция по стоимости дешевле, чем рамочная. Но имеет некоторые особенности:

их можно устанавливать только на несущие стены. В противном случае установка неосуществима;
к моноблоку, сваренному из арматуры, крепится сливной бачок.

То есть она является уплощённым и имеющую внутри арматуру бачком, сделанным из пластмассы. Имеется специальный крепёж, куда крепится подвесной унитаз. Устройство полностью устанавливается в стену изнутри, заранее приготовленную нишу. Можно устанавливать и после монтажа стены.

Размеры блочной инсталляции таковы: ширина идёт стандартная, а длина и высота варьируется, 10 – 15 и 100 см соответственно. По сравнению с рамочной, блочную проще установить на капитальной стене.

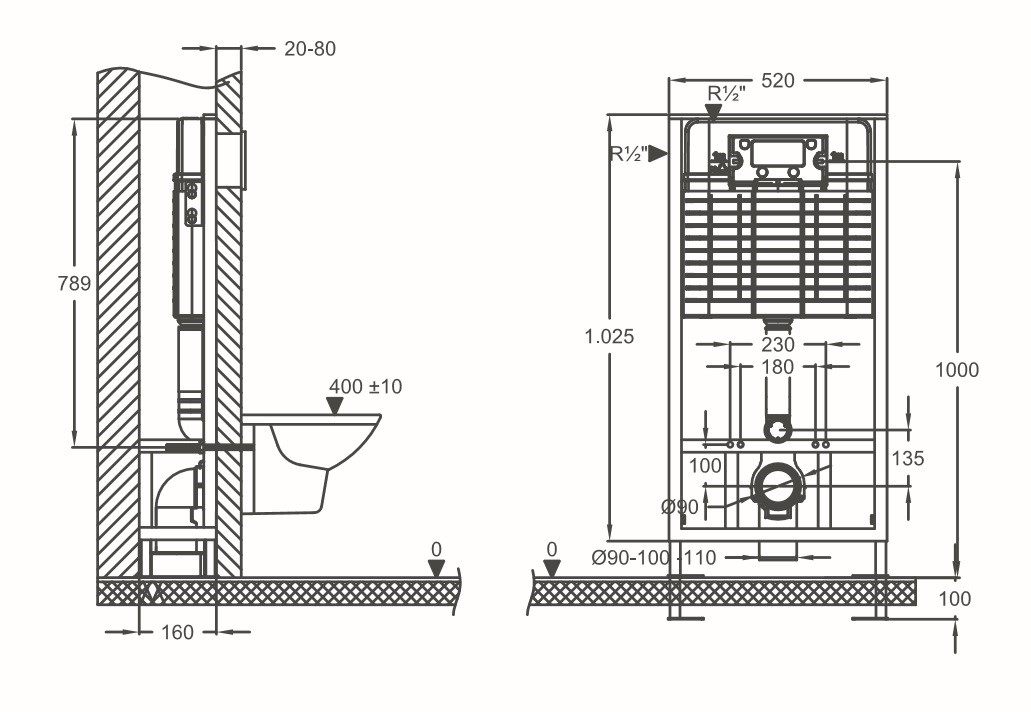

Габаритные размеры инсталляции

Перед установкой следует проверить все важные элементы. После установки менять что-то будет трудно, потому что детали уже будут находиться за стеной. Потом придётся обратно снимать отделку стены, чтобы получить доступ к деталям.

Как выбрать подвесной унитаз?

Отметим, что подвесной унитаз обладает рядом преимуществ перед обычным:

гарантирует чистоту в санузле;
компактен. Занимает мало места, в отличие от обычного унитаза;
обладает вариантами слива воды: 3 или 6 литров. Это обеспечивает экономный расход воды;
несмотря на кажущуюся хрупкость, обладает большой грузоподъёмностью до 400 килограмм.

Благодаря своим преимуществам, подвесной унитаз набирает популярность установки в санузлах. В зависимости от габаритов подразделяется на:

маленьких, длиной до 54 см. Устанавливаются в помещениях с маленькой площадью;
средних, которые имеют длину 54 – 60 см. Это наиболее распространённый вариант;
больших, имеющих длину до 70 сантиметров. Подходят для пожилых и крупных людей.

Примечание

Важно при установке! Подвесной унитаз должен быть закреплён на расстоянии 18 – 23 см от инсталляции. Поэтому перед покупкой следует заранее произвести замеры.

Устройство

В магазинах для дома вы увидите большое разнообразие необходимого вам изделия для санузла. Обратите внимание на страну-изготовителя. Качественные инсталляции продаются с готовыми для установки отверстиями. Также содержат в комплекте необходимые элементы крепления: шурупы, дюбели. Однако головки у них бывают пластмассовыми и настроены для работы с определёнными ключами. Установка требует надёжного крепления. Если у вас стены несущие, то приобретайте отдельно анкерные болты.

Чтобы облегчить задачу, покупайте все изделия от одного и того же производителя. Тогда нестыковок при установке не произойдёт. Все детали изделии одного и того же производства рассчитаны до мелочей, поэтому с крепежом проблем не будет.

Если беспокоитесь за надёжность стены, то используйте специальное крепление для анкеров. Тип конструкции и размер при этом не важен.

Обязательно уточните наличие крепежных изделий в комплекте. Если они отсутствуют, то придётся покупать самим. Это не есть плохо, иногда бывает, что крепежи бывают некачественными.

Если решили закрепить конструкцию не только к стене, но и к полу, то дополнительные материалы, скорее всего не понадобятся. Можете использовать те, которые имеются в комплекте.

Чаще всего, стандартный подвесной унитаз будет иметь размер 40х55 см. Тогда за унитазом следует выделить место в ширину 10 – 25 см, а в длину 35 – 50 см. Для удобства пользования унитазом, нужно выделить ещё свободное место по 20 см с обеих сторон и 80х60 см спереди.

Инструкция по установке

Инсталляция спрятана за стеной

Вот краткий порядок действий при установке инсталляции, далее сориентируетесь сами. Производители продумали всё до мелочей, поэтому сложностей не должно быть:

Определяется место;
Снимаются параметры;
Крепится сама инсталляция к стене;
Затем унитаз;
Проверяется уровень конструкции;
Устанавливается крышка от унитаза.

Будьте внимательны с деталями крепления. При снятии параметров, обратите внимание, что чертёж устанавливаемого изделия на стене был ровным.

Как правильно подобрать размеры?

Это очень важный вопрос. Размеры должны быть подобраны в соответствии с габаритами унитаза и учитываться надёжность стены, параметры ниши.

Чтобы не было ошибок вы должны тщательно всё замерить. Если совершили ошибку, например, если размер инсталляции не соответствует габаритам унитаза. В таком случае придётся вернуть купленное обратно в магазин или обменять на подходящее. Наиболее чаще встречаются размеры в 112 см в высоту и 50 в ширину. Значит нужно подобрать подходящие для таких габаритов унитаз и нишу.

Насколько статья оказалась полезной для Вас?

Средняя оценка 3 / 5. Количество оценок: 2

Оценок пока нет. Поставьте оценку первыми!

Подвесной унитаз инсталляция размер инструкция

Размеры инсталляции для унитаза подвесного типа — важнейшая характеристика, от которой зависит, насколько хорошо прибор впишется в помещение.

Сегодня такие унитазы уверенно набирают популярность, поскольку они радикально преображают интерьер туалета, и существенно облегчают уход за ним.

Соответственно, габариты этих изделий интересуют многих потенциальных покупателей.

Преимущества и недостатки подвесных унитазов

Подвесные унитазы были изобретены в 80-х годах ХХ века. Это был настоящий фурор в области сантехники. Иметь подвесной унитаз было модно и престижно. Прежде чем устанавливать такой унитаз в своем жилище, нужно трезво оценить все его слабые и сильные стороны, а не слепо доверять рекламе и веяниям моды.

Подвесные унитазы значительно компактнее напольных

Преимущества:

простота уборки помещения и, в частности, за унитазом;
напольная плитка выглядит целостно, с сохранением рисунка и без разрывов;
экономия пространства санузла, подвесные унитазы имеют меньшие габариты по сравнению с напольными;
помещение санузла зрительно расширяется и не выглядит нагроможденным.

Недостатки:

скрытые коммуникации. Такая конструкция выглядит более выигрышно, но нарушается первое и самое главное правило сантехников – «Свободный доступ к коммуникациям!». В случае неисправности труб или бачка придется делать глобальный ремонт во всей туалетной комнате;

Все коммуникации скрывают за фальшь-стеной

затрудненный ремонт и обслуживание сливной арматуры с привлечением специалистов;
установка всей системы с инсталляцией займет куда больше места, чем напольный унитаз.

Наличие значительных недостатков дают повод задуматься, насколько целесообразна установка такого унитаза в каждом индивидуальном случае.

Неглубокие модели

Тонкие инсталляции позволяют сэкономить рабочую площадь туалета или совмещенного санузла при установке ее позади фальшпанели, размещенной вдоль всей стены комнаты. Модели рамных конструкций этого типа предлагают следующие компании:

Roca Duplo WC Compact – ширина 580 мм, высота 1140 – 1260 мм, глубина 90 – 110 мм.

Tece (арт. 9300040) – толщина резервуара 80 мм за счет увеличения ширины до 645 мм при сохранении высоты 1200 мм.

AlcaPlast AM1101/1200 Sadromodul Slim – глубина монтажа 84 мм при сохранении высоты, увеличении ширины конструкции до 570 мм.

В некоторых случаях, наоборот, требуется увеличение монтажной глубины. Для этого используются длинные или наращиваемые муфтами шпильки.

Виды инсталляционных систем

Инсталляция подвесного унитаза представляет собой ничто иное, как стальную крепежную раму, в которой скрываются коммуникации и сливной бачок. Сама конструкция углубляется в нишу или закрывается дополнительной фальшь-стеной. Фото двух видов инсталляции хорошо иллюстрируют разницу между ними.

Совет. На инсталляцию можно монтировать как унитаз, так и другую сантехнику – раковину и беде.

Виды систем инсталляции:

Блочная. Монтаж такой инсталляции возможен только на несущую капитальную стену, межкомнатные перегородки не подойдут. Система состоит из пластикового бачка, крепежных пластин с анкерами и комплекта шпилек для крепления унитаза. Это более доступный вариант.

Блочная система инсталяции подвесного унитаза
Рамная инсталляция – это капитальная крепежная конструкция с бачком и подводом коммуникаций. Рамная инсталляция может устанавливаться в любом месте помещения, вне зависимости от наличия и прочности стен. Крепится она к стенам, полу или комбинированно в четырех точках. Существуют угловые модификации, которые устанавливаются на стыке двух стен. Единственным существенным недостатком этого вида инсталляции является ее дороговизна.

Рамная инсталяция

Угловые

Установка рамной инсталляции в угол позволяет сэкономить полезное пространство совмещенного санузла. Данные модели выпускают следующие производители:

Tece – на стандартные инсталляции устанавливается специальный крепеж двух типов.

ApcaPlast – все модели серии Sadromodul и Jadromodul пригодны для эксплуатации в углу санузла при комплектации адаптерами М918.

Geberit Duofix Sigma – ножки рамки заужены, к ее верхней перекладине крепятся на шарнирах две профильных трубы с отверстиями под анкеры.

У Grohe есть специальный комплект углового монтажа (арт. 38562001)

Изделия коллекции Aqua производителя Cersanit по умолчанию комплектуются держателями шарнирного типа Quick-Fix. Поэтому обе модели из этой серии шириной 410 мм и 510 мм можно расположить в углу помещения. Вдоль каждой стены в этом случае теряется всего 29 см или 36 см. Их можно встраивать под углом 30 – 45°, зашивать гипсокартоном. Имеется фронтальный и верхний вывод кнопки управления сливом.

Производитель Viega разработал универсальные крепления Prevista Dry модель 8570.36, позволяющие зафиксировать прямую рамную инсталляцию в углу туалета, совмещенного санузла.

Схожие варианты крепежа предлагают бренды Oli (конструкция из уголков) и Mepa (шарнир с выдвижными элементами).

Габариты инсталляции

При выборе инсталляции для установки в выбранном месте большое значение имеют ее габариты.

Блочные системы имеют стандартные размеры:

ширина: 500 мм;
глубина: 100-150 мм;
высота: 1000 мм.

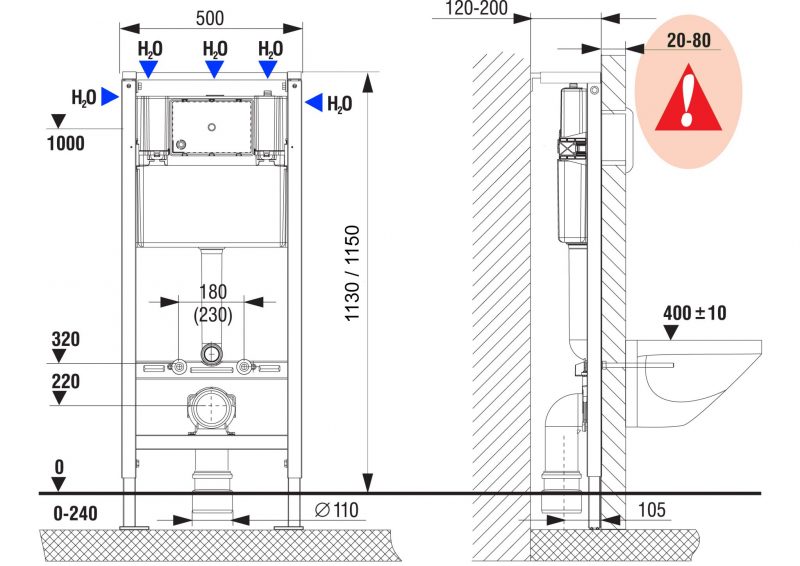

Схема: габариты рамной инсталяции
Габариты рамной инсталляции:

ширина: 500-600 мм;
глубина: 150-300 мм;
высота: 800-1400 мм

Высота рамной инсталляции подбирается индивидуально в зависимости от места установки системы. Например, под окном используют укороченные варианты (800 мм).

Совет. В деревянных домах предпочтение отдается более низким и широким инсталляциям. Так уменьшается нагрузка на стену. В противном случае рекомендуется крепление к полу.

Стандартные размеры

Стандартные размеры
Разберемся в стандартных размерах инсталляций для унитаза. Это модели предназначены для монтажа в помещении, где нет существенных пространственных ограничений.

Их ставят в просторных туалетных комнатах и в небольших санузлах. Большинство каркасов относится к этой группе. Кроме них существуют еще угловые вариации, которые ставят в пустых углах небольших помещений. Особенно хороши они для совмещенных санузлов.

Выпускаются компактные модели, отличающиеся небольшой высотой. Их монтируют под окнами, около невысоких перегородок, т.п. Линейные модули разработаны для подвесного оборудования, расположенного в ряд.

Например, около унитаза находится биде или писсуар. Есть еще двусторонние модели, которые предназначены для закрепления сантехники с двух сторон. Размеры вариаций отличаются от стандарта.

Габариты подвесных унитазов

Размеры и формы чаш подвесных унитазов не отличаются от чаш напольных.

Стандартные габариты:

длина: 500-600 мм;
ширина: 300-400 мм;
высота (глубина чаши): 300-400 мм.

Габариты подвесных унитазов
Именно эти габариты считаются наиболее комфортными в эксплуатации и приспособленными под анатомию человека. Для создания эксклюзивных интерьеров дизайнеры пренебрегают комфортом и разрабатывают нестандартные модели.

Сливные бачки для подвесных унитазов изготавливаются из пластика. Толщина их стандартная – 90 мм, ширина обычно укладывается в 500 мм, а вот длина может варьироваться в зависимости от высоты инсталляции. Стандартная вместительность сливного бачка – 6-9 л, в компактных инсталляциях объем бачка снижается до 3-5 л.

Расстояния

Хорошо тем, у кого под санузел или туалет отведено большое помещение. Если же оно у вас не такое большое, необходимо знать минимальные допуски по расстоянию от унитаза до близлежащих «конструкций» и устройств.

Расстояние от унитаза до стены: по нормам — не менее 25 см

Между биде и унитазом должно быть не менее 25 см.
Впереди должно быть не меньше 60 см свободного пространства. То есть расстояние от края чаши до двери или стены впереди — 60 см и больше.
По бокам должно быть свободное пространство не менее 25 см. Этого маловато, но терпимо. Комфортное расстояние — 35 см.

Вот теперь рисуете план своего санузла, отмечаете минимальные расстояния и смотрите, какого размера унитаз встанет в ваш туалет. Так что все просто.

Установка подвесного унитаза своими руками

Установку подвесного унитаза с инсталляцией можно выполнить своими руками. Для этого необходимо иметь необходимые инструменты и разработать четкий алгоритм действий. От правильного и надежного монтажа будет зависеть дальнейшая бесперебойная работа всей системы. Установка своими руками инсталляции требует детального изучения инструкции конкретной модели, не лишним будет посмотреть видео с мастер-классами и фото.

Порядок монтажа инсталляции

Очень важно соблюдать последовательность монтажных работ и все этапы выполнять качественно. Порядок монтажа:

точно произвести все необходимые замеры;
нанести разметку на стену;

Перед установкой обязательно сделайте разметку

установить и закрепить инсталляцию;
подключить водяные трубы и канализацию;
установить унитаз.

Важно! Все монтажные работы должны проводиться после прокладки коммуникаций и вывода их на подсоединение

Монтаж инсталляции проводится строго до начала отделочных работ. Спешить при монтаже не стоит. Лучше все тщательно проверить, чем потом переделывать ремонт в туалете.

Необходимые инструменты

Установка своими руками подвесного унитаза с инсталляцией не требует приобретения профессионального дорогостоящего инструмента. Достаточно будет элементарных инструментов, имеющихся в арсенале каждого хозяина:

карандаш;
уровень;
рулетка;
перфоратор с набором сверл по бетону;
рожковые ключи соответствующего размера;
фум-лента;
герметик.

Крепление инсталяции

Нанесение разметки под крепление инсталляции

Когда место установки выбрано, инсталляция приобретена, теория изучена (видео и фото), можно приступать к монтажу. Первым этапом будет нанесение разметки. Именно по ней и будет устанавливаться инсталляция.

Отчертите вертикальную осевую линию инсталляции.
Отметьте расстояние инсталляции от стены, которое зависит от способа подведения канализации и расположения выходного канализационного патрубка. Зазор между инсталляцией и стеной не может быть менее 13,5 мм.
Наметьте точки крепления сливного бачка. Стандартная высота крепления бачка под подвесной унитаз – 1000 мм. Этот размер может варьироваться от вида и размера инсталляции.
В зависимости от способа крепления отметьте на стене или полу точки под крепеж.

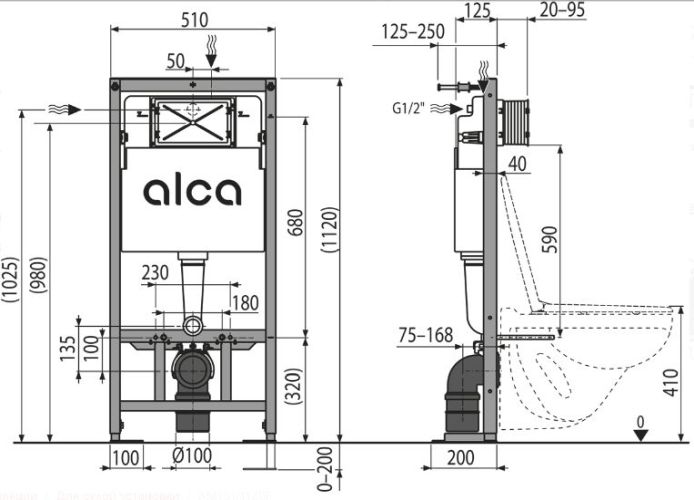

Чертеж: рамная инсталяция
Прочие параметры монтажа инсталляции:

высота установки чаши — 400-420 мм;
высота установки спускной кнопки – 950-1000 мм;
выступ канализационной трубы над полом – 200-230 мм;
люфт между бачком и стеной (после установки инсталляции) – 15-20 мм.

Установка инсталляции

Вне зависимости от вида инсталляции крепежным элементам стоит удалить особое внимание, ведь именно от них будет зависеть прочность всей конструкции. По предварительно нанесенной разметке в стене и полу при помощи перфоратора пробуриваются отверстия соответствующего размера. В отверстия вставляются дюбели, а затем крепежные анкеры.

Установка инсталяции

Важно! Если установка инсталляции проводится в частном доме с деревянными стенами и полами, для крепления используют шурупы. В некоторых случаях необходим дополнительный жесткий крепеж из металлического уголка.

Закрепление инсталляции

На подготовленные крепежи наживляется рама, в первую очередь к полу.
Вся конструкция выставляется строго по уровню во всех направлениях.
Отрегулированная по уровню рама фиксируется с помощью заглушек.

Узкие модели

Уменьшить ширину обычно требуется при монтаже настенного унитаза в узкую нишу или при расположении рядом с ним навесных шкафчиков. Такие рамные инсталляции имеются у большинства именитых брендов:

Модель Grohe Rapid SL 38713 001 имеет ширину рамы 0,42 м при стандартной высоте 1,13 м, смывной бак здесь однорежимный — 6 л с 3 литровым аварийным запасом, толщина изделия увеличилась до 167 мм.

Geberit Duofix Sigma – ширина 415 мм за счет увеличения глубины установки до 170 мм, высота 1120 мм осталась прежней.

У компании Cersanit нет отдельных зауженных инсталляций, но их стандартные модели изначально имеют малую ширину. Link Pro, Vector и Leon New шириной 395 мм дополнительно уменьшены по высоте до 1050 мм. Aqua 40 имеет ширину 410, высоту 1130 мм, глубину 142 мм.

Подвод коммуникаций

Когда инсталляция прочно закреплена, можно приступать к подсоединению водопровода и канализации.

Водопровод. Встроенные сливные бачки дают возможность подсоединить водопроводные трубы как сверху, так и сбоку. Тот или иной способ подключения выбирается индивидуально, учитывая технические моменты.

Совет. Для подключения водопровода к встроенному бачку не рекомендуется использовать гибкие шланги – они не надежны, что в данном случае недопустимо. Используйте металлопластиковые или пластиковые трубы.

Канализация. Скрытое подсоединение унитаза к канализации выполняется с помощью гофротрубы. Одна ее часть крепиться на канализационный стояк, на вторую крепится специальный переходной патрубок, к которому в дальнейшем будет подсоединена чаша.

Подвод коммуникаций

После подсоединения всех коммуникаций систему тестируют на герметичность. Это очень важный момент, так как после закрытия инсталляции коробом и отделочных работ устранение неполадок будет затруднено.

Исключения из правил

Из норм, определяющих оптимальную точку расположения унитаза, есть исключения. Их наличие определяется техническими характеристиками помещения.

Причиной этому могут стать: недостаточность свободной площади, расположение коммуникаций или личное желание владельца.

Нарушение технических регламентов расположения унитаза не является нарушением положений какого-либо закона, если данная санитарная точка располагается в негосударственном учреждении или за пределами объекта особого назначения: больницы, детского сада, школы, воинской части и подобных. Владелец помещения волен сам определять месторасположения санузла.

Монтаж фальшь-панели и чаши унитаза

Смонтированную инсталляцию закрывают фальшь-панелью или коробом. Используют для этого каркас из металлических профилей и влагостойкий гипсокартон, на который укладывается керамическая плитка.

Чаша унитаза надевается на вкрученные в раму инсталляции штифты. Перед монтажом на соединительные патрубки и штифты надевается пластиковая прокладка, которая идет в комплекте с инсталляцией. Чашу надевают на штифты, состыковывают с переходными патрубками, плотно прижимают к стене и закрепляют крепежными болтами.

Монтаж фальшь-стены

Последний этап – установка спускной кнопки. Теперь работы по установке подвесного унитаза с инсталляцией окончены.

Выполнить установку подвесного унитаза своими руками сможет любой хозяин, имеющий стартовые сантехнические навыки. Туалетная комната в этом случае «заживет» по-новому, радуя домочадцев простором и современным дизайном.

Установка подвесного унитаза на систему инсталяции: видео

Подвесные унитазы: фото

Как подобрать?

Какой-либо строго определенной нормы габаритов инсталляционных каркасов не существует. В каждом конкретном случае выбор делается с учетом габаритов и конструктивных особенностей туалетной комнаты. При достаточном свободном пространстве можно задуматься об установке более крупных конструкций, включая даже биде.

При наличии в помещении капитальной стены стоит рассмотреть блочные модели инсталляционных каркасов. Часто требуется оборудовать нестандартное помещение в условиях ограниченного пространства. В таких случаях специалисты рекомендуют изучить размеры угловых конструкций.

Получается, что выбирать короб для последующего монтажа сантехники необходимо с учетом не только личных предпочтений. Речь в данном случае также идет об особенностях установки и подключения всех изделий. Так, к примеру, габариты инсталляции для встроенного унитаза подбирают с учетом расстояния от чаши до стены или предметов мебели. Данная величина должна составлять не менее 60 см, в противном случае использование унитаза будет некомфортным, поскольку ноги будут упираться в упомянутые препятствия.

Стандартные системы подходят для оснащения более просторных помещений. Чаша в таких случаях устанавливается в 18-20 см от короба. А упомянутое выше расстояние рекомендуется выдерживать со всех сторон сантехнического устройства.

Перед покупкой и началом монтажа следует тщательно изучить план туалетной или ванной комнаты. Это позволит выбрать самое удобное и наиболее подходящее место для сантехники и ее габариты

Стоит уделить особое внимание следующим моментам

При стандартном монтаже каркаса возле стен туалетной комнаты можно выбирать как блочные, так и рамные модели. Их размеры подбираются с учетом габаритов сантехники и помещения.
Если требуется установка сантехнической системы в небольшой комнате, на мансарде или же под окном, то следует рассматривать малогабаритные модели. Их высота не должна превышать 85 см.
Для установки сантехники по двум сторонам от короба предназначены инсталляции с соответствующими креплениями (двусторонними) и размерами.
При оборудовании помещений, в которых необходимо установить сразу несколько подвесных унитазов, выбирают специальные инсталляции. Речь идет о линейных конструкциях высотой от 115 см.

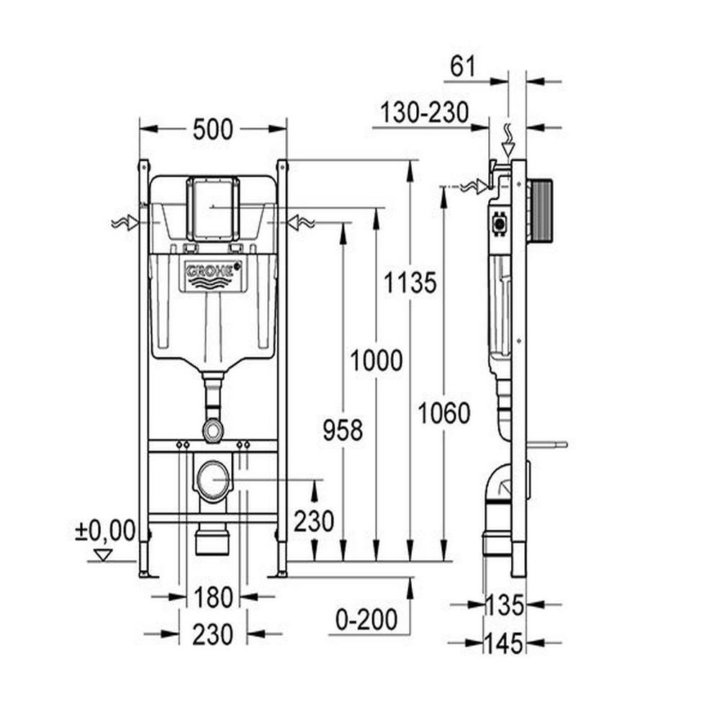

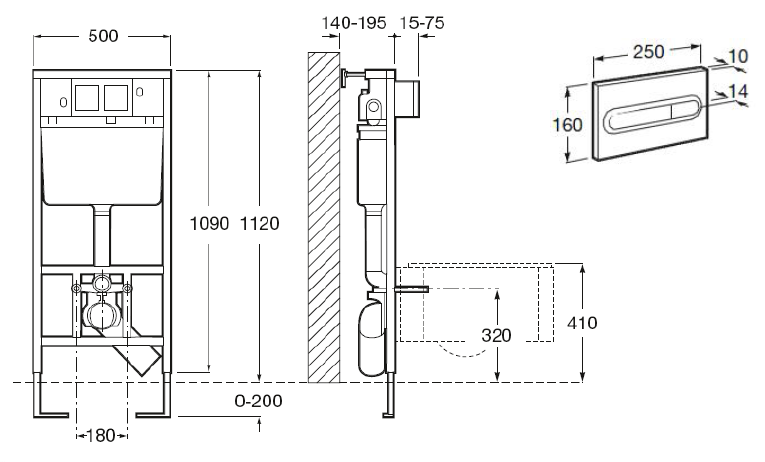

Подавляющее большинство каркасов имеют прямоугольную форму. При этом выбирать их следует с учетом соизмеримости параметров самого изделия и ниши. В тех случаях, когда короб оказывается больше, пустоты, как правило, заполняют материалами, имеющими звукоизоляционные свойства.

Стандартные габариты встроенных моделей унитазов имеют следующий вид:

высота – от 35 до 45 см;
глубина – от 50 до 60 см;
ширина – от 30 до 40 см.

Невзирая на то, что приведенные параметры являются стандартными, они могут варьироваться.

Следует помнить, что сейчас компании-производители предлагают более чем широкий ассортимент моделей. Речь может идти о специальных детских унитазах, а также изделиях с увеличенными чашами. Помимо этого, выпускается сантехника для людей с ограниченными возможностями и большим весом. Естественно, все эти факторы будут определять выбор инсталляционных конструкций и их габариты.

Помимо всего перечисленного, следует принимать во внимание размеры сливного бачка. В подавляющем большинстве случаев толщина подвесных пластиковых устройств составляет 9,5 см, а их ширина – 0,5 м

Высота таких бачков, как правило, немного больше аналогичных параметров обычных моделей. Данный размер варьируется в пределах от 55 до 60 см.

Выбирая каркас для монтажа встроенной сантехники, необходимо помнить о конструктивных особенностях различных типов систем. Так, рамные варианты имеют глубину в пределах 15-30 см (чаще речь идет о минимальном параметре). По высоте подобные модели могут быть от 85 до 140 см, а их предельная ширина – 60 см.

Также необходимо учитывать следующие габариты:

центр канализационной трубы располагается в 22 см от уровня напольного покрытия;
расстояние между монтажными отверстиями составляет от 18 до 23 см.

Минимальные габариты блочных инсталляций, как правило, идентичны аналогичным параметрам рамных конструкций. Их глубина может составлять от 10 до 15 см, а высота – до 1 метра. Также необходимо учитывать возможность раздельного монтажа встроенного бачка и чаши унитаза. Последняя в таких случаях крепится не в нише, а непосредственно к стене.

Подробнее об инсталляции для унитаза смотрите далее в видео.

Подключение сантехнического прибора

На заключительном этапе установки унитаза с инсталляцией самыми важными операциями являются надежные подключения его к водопроводной и канализационной сетям.

Запитка бачка бывает сбоку или сверху, однако, при любом её расположении не рекомендуется применять гибкие шланги для соединения бачка с водопроводом из-за их недолгого срока службы. Тем более что в случае выхода их из строя, замена подводок потребует демонтажа фальшстены (если не предусмотрен лючок для доступа к комункациям). По этим причинам желательно применять трубы из полимерных материалов либо нержавеющие сильфонные соединители.

Для подключения бачка к водопроводу желательно применять трубы из полимерных материалов.

Далее необходимо приготовить трубные крепежи. Отвод на выпуск унитаза 90º вставляется в канализационную трубу и жестко крепится к раме инсталляции при помощи пластикового хомута-застежки.

1.Отвод для подключения выпуска унитаза вставляется в канализацию. 2. Далее отвод крепится к раме инсталляции при помощи пластикового хомута с защелкой.

В раму вкручиваются и контрогаются шпильки для подсоединения чаши навесного унитаза. В некоторых моделях предусмотрен крепление шпилек к раме инсталляции и дополнительно к капитальной стене.

Шпильки для крепежа подвесного унитаза.

Выполняется промежуточный контроль. Внутренняя конструкция закрывается фальшпанелью. Панели часто изготавливают из гипсокартонных листов, декорируя их потом плиткой или штукатуркой.

Гибсокартон — самый удобный материал для монтажа фальшстены.

Гипсокартон удобен тем, что в нем легко сделать отверстия для соединения инсталляции с самой чашей унитаза, а также кнопками смыва.

Важно! Если вы решили отделать фальшстенку плиткой, то вешать чашу подвесного унитаза можно только после полного затвердевания плиточного клея (7 дней).

Для подключения унитаза к коммуникациям соединяющие патрубки укорачиваются до нужного размера.

Для соединения унитаза с системами коммуникаций (к сливному бачку канализации) используются специальные патрубки. Длина патрубков идет с запасом. В последствии патрубки укорачиваются до нужного размера с учетом толщины декоративной панели.

Для зашиты от повреждения покрытия стены и унитаза между ними устанавливается амортизационная прокладка. А на шпильки одеваются защитные ПВХ трубки.

Унитаз плотно притягивается к несущей конструкции. Для предотвращения повреждения поверхности унитаза при затягивании гаек, в комплекте предусмотрены шайбы из прочного пластмасса.

Далее устанавливаем кнопку сливного бачка. При её монтаже следует внимательно ознакомится с инструкцией — конструкция кнопок разных производителей может достаточно сильно отличаться.

С принципом работы кнопки сливного бачка можно ознакомится посмотрев видео:

После соединения чаши унитаза с бачком и канализационным отводом вся конструкция проходит проверку на прочность, правильную сборку отдельных элементов, надежность креплений и герметичность.

Выбор места и очерёдность выполнения монтажных этапов

При выборе наилучшего места расположения унитаза обращают внимание на ряд особенностей помещения. Во-первых, на его геометрические параметры. Естественно, что монтаж следует осуществлять там, где сантехнический прибор будет меньше мешать. Хорошим решением является угловая инсталляция, она позволяет экономно использовать ограниченное пространство, а также помогает реализовывать необычные дизайнерские решения.

В продаже есть угловые инсталляции, но, в принципе, обычную рамную инсталляцию можно установить в угол помещения.

Во-вторых, важна близость прохождения коммуникаций, особенно канализационных. Удлинение инженерных трасс потребует выделения дополнительного места для них. Кроме того, придется учитывать монтажный уклон канализации (1,5-3 см на 1 м), который, в случае значительного удаления сантехники, увеличит высоту её крепления. На эти факторы следует обратить внимание, что также облегчит дальнейшие операции по организации точек слива и поступления воды для другого оборудования санузла.

Очерёдность выполнения работ по сборке инсталляции унитаза своими руками заключена в соблюдении пошаговой инструкции, которая определяет следующие основные этапы:

определение места размещения сантехнического прибора с рамной или блочной системой;
установка и крепеж всех конструктивных элементов;
подвод и подключение коммуникаций;
проверка всех систем.

Завершающий этап

После окончания работ всю конструкцию снова проверяют на герметичность. Для этого просто набирают воду в бачок до полного его заполнения. Затем воду сливают в унитаз, наблюдая, нет ли течи, какой силы напор.

Наиболее вероятные возможные неполадки и способы их устранения.

Если обнаружены подтёки на чаше унитаза, причиной может быть неправильная укладка уплотняющих герметизирующих прокладок. Они легко регулируются или меняются. Следует отключить воду, открутить крепеж присоединения унитаза к несущей конструкции, проверить прокладки.
Если унитаз слабо закреплён, подтягиваются болты, крепящие его к инсталляции. Нужно стараться не повредить резьбу и не раздавить керамику.
Если слабый сброс воды в канализацию, то следует убедиться в достаточности уклонов труб, а также в плавности их поворотов.

Как точно измерить унитаз — Vevano

12 января 2022 г. Микаэль Шорт

Ошибка № 1, которую люди совершают при покупке нового унитаза, — это заказ унитаза с неправильным габаритным размером. Без ремонта или новой сантехники может быть невозможно установить унитаз, который не соответствует вашей существующей ванной комнате.

По санитарным соображениям большинство унитазов нельзя вернуть после вскрытия упаковки, так что вам может понадобиться купить новый унитаз, а не тот, который вам не подходит!

Чтобы избежать этой дорогостоящей и трудоемкой ошибки, мы описали пошаговый процесс, как измерить приблизительный размер унитаза, независимо от того, какой у вас унитаз.

Что такое грубый туалет?

Приблизительный размер унитаза — это расстояние между голой стеной и центром сливной трубы унитаза, также известной как фланец унитаза. Точный приблизительный размер гарантирует, что между водосточной трубой и стеной будет достаточно места для задней части вашего унитаза и бачка вашего унитаза, когда он будет установлен.

При покупке нового унитаза измерение и знание правильного унитаза должны быть вашим главным приоритетом.

Размеры стандартного унитаза для чернового монтажа

Размер стандартного унитаза составляет 12 дюймов, но не думайте, что у вас есть 12-дюймовый черновой вариант без измерения! Некоторые старые дома поставляются с грубыми размерами 10 или 14 дюймов. Вы также можете найти 10-дюймовые грубые размеры в туалетных комнатах, полуваннах или других небольших ванных комнатах, чтобы сэкономить место.

Редкий 14-дюймовый черновой размер обеспечивает больше места между унитазом и стеной. Часто вам приходится заказывать любой из этих приблизительных размеров по сравнению со стандартным 12-дюймовым приблизительным размером.

Некоторые типы унитазов, например, двухкомпонентные, могут быть гибкими, когда речь идет о грубом размере, а другие нет. Вот почему разумно убедиться, что вы выбираете унитаз, размер которого примерно соответствует вашей существующей ванной комнате или унитазу.

Можно ли заменить 10-дюймовую черновую на 12-дюймовую черновую?

Краткий ответ: нет. Идеально найти унитаз, который соответствует размерам вашего существующего унитаза, чтобы вам не приходилось вызывать сантехника, чтобы обновить сантехнику, что может резко увеличить стоимость замены унитаза.

Несмотря на то, что 10-дюймовый унитаз с грубым входом вполне может подойти к 12-дюймовому унитазу с грубым входом (хотя может потребоваться более длинный соединитель), этого нельзя сказать об использовании 12-дюймового унитаза с грубым входом в 10-дюймовом унитазе. -дюймовый черновой. 12-дюймовый унитаз с грубым входом не поместится в ванную комнату с 10-дюймовым унитазом.

Как измерить черновой унитаз без существующего унитаза

Приблизительный монтаж унитаза очень прост, если унитаза нет, а пол голый. Вот как измерить унитаз, если у вас еще не установлен унитаз:

Определите расположение водосточной трубы (отверстия фланца унитаза) на полу. Водосточная труба будет выглядеть как круглое отверстие, вырезанное в полу. Отверстие может иметь белую пластиковую накладку; это фланец унитаза.
Измерьте расстояние от голой стены до центра отверстия фланца унитаза. Если у вашей стены есть плинтус, обязательно поднимите измерительную ленту так, чтобы она касалась голой стены наверху для более точного приблизительного размера.
Проверьте свою работу. Если ваши измерения отличаются от стандартных 12-дюймовых или 10-дюймовых приблизительных размеров, возможно, вы неправильно измерили. Помните, что рулетка должна доходить до центра отверстия водосточной трубы (фланец унитаза) — не дальше и не меньше.

Как измерить стандартный унитаз с грубым входом

Однако вы также можете измерить грубый вход, не снимая унитаз, чтобы увидеть водосточную трубу внизу! Вы можете легко измерить это, если есть видимые фундаментные болты и колпачки или если унитаз имеет видимый профиль, на котором виден трап сифона. Вот как:

Определите, где унитаз прикручен к полу. Ищите маленькие болты или колпачки в основании унитаза. Обычно они расположены в лотках на задней левой и правой сторонах светильника. Если у вашего унитаза есть юбка, поищите какие-либо признаки того, где унитаз крепится болтами сбоку от унитаза или в том месте, где унитаз встречается с полом. Попробуйте использовать малярную ленту, чтобы указать, где расположены болты.
Измерьте расстояние от стены до центра болтов основания унитаза. Это обеспечит вам приблизительное расстояние до туалета.
Избегайте измерения от плинтусов или других молдингов. Если на вашей стене есть плинтус или другие молдинги, отрегулируйте измерительную ленту так, чтобы она начиналась с голой стены прямо над плинтусом. Если нужно, измерьте ширину плинтуса (от края до стены) и добавьте это к общему измерению, чтобы оно было точным.
Проверьте свою работу. Если ваши измерения отличаются от стандартных 10″, 12″ или даже 14″, перепроверьте свою работу! Вы не хотите совершить дорогостоящую ошибку, заказав неправильный туалет.

Как измерить черновой угловой унитаз

С угловыми унитазами может быть немного сложнее, чем со стандартными унитазами, когда речь идет о примерных размерах, но не бойтесь! Следующее практическое руководство даст вам точные результаты для плавной установки:

Определите, где унитаз прикручен к полу. Ищите крышки или болты в основании унитаза, чтобы найти место, где унитаз соединяется с этажом ниже.
Найдите фланец унитаза или водосточную трубу. Поскольку существующий унитаз закрывает фланец унитаза (водосточную трубу), вам необходимо оценить его местоположение на основе болтов, которые вы только что идентифицировали. Фланец унитаза будет расположен посередине между двумя болтами.
Отметьте положение фланца унитаза на унитазе. Для удобства измерения используйте рулетку или какой-либо другой непостоянный инструмент, чтобы отметить центральную точку фланца унитаза. Ваш фланец унитаза, вероятно, расположен между сиденьем унитаза и бачком.
Измерьте расстояние от центра фланца унитаза до прилегающих стен. Вместо того, чтобы измерять от места водосточной трубы до точки (угла), где ваши стены соединяются, измерьте от фланца унитаза наружу под перпендикулярным углом 90 градусов к стенам слева и справа от унитаза. Вы можете использовать измерительный угольник или обрамляющий угольник, чтобы получить точный угол. Если оба измерения пересекаются в средней точке фланца унитаза, это указывает на примерный размер.

Врезные и настенные или задние туалеты

В подвесных туалетах смывное содержимое проходит через стену, а не через пол. Вам нужно будет измерить по вертикали от голого пола до центра слива, чтобы найти примерный размер настенного или заднего унитаза.

Другие важные размеры унитаза

Помимо приблизительного размера унитаза, при замене унитаза стоит обратить внимание на еще одну меру – высоту унитаза (или высоту обода), чтобы обеспечить его правильную посадку в ванной комнате и ваши потребности в комфорте.

Высота унитаза измеряется по вертикали от пола до края унитаза. Стандартная высота туалета составляет 15 дюймов, хотя некоторые туалеты имеют высоту 18–19 дюймов для удобства или доступности. Высота унитаза не включает крышку и сиденье.

Ширина и длина чаши также могут быть полезны, так как они влияют как на пространство, так и на комфорт. Большинство унитазов имеют ширину от 14 до 14,5 дюймов, хотя некоторые из них имеют ширину до 16,5 дюймов.

Надлежащий зазор вокруг унитаза также необходим для удобства и соответствия санитарно-техническим нормам. Например, расстояние от других объектов следует измерять от центра фланца унитаза (скорее всего, от средней точки унитаза, той же точки, от которой вы измеряете черновую часть стены) до окружающей мебели, например туалетного столика.

, шкафы, ванна или душ. Стандартное измерение пространства вокруг унитаза составляет около 15 дюймов, а 18 дюймов достаточно просторны для дополнительного комфорта.

Расстояние от передней части унитаза зависит от местных правил. Зазор в 21 дюйм — от середины водосточной трубы вперед — требуется, если Международный кодекс сантехников является стандартом, тогда как Единый сантехнический кодекс требует 24 дюйма. Ознакомьтесь с местными сантехническими нормами, чтобы обеспечить их соответствие.

Для получения дополнительной полезной информации, которая поможет вам в поиске нового унитаза, ознакомьтесь с нашим Полным руководством по туалетам или Как выбрать унитаз для ванной, чтобы узнать о доступных вариантах при покупке нового унитаза.

Только не забудьте сначала проверить примерный размер!

Вернуться к блогу

Как выбрать новый смеситель для раковины в ванной

Как измерить раковину: размеры раковины и стандартные размеры

Как измерить ванну — стандартные размеры ванны и руководство по измерению

11 лучших смесителей для ванной 2022 года

Клапан для душа Типы 101 — как правильно выбрать душевой клапан0005

Тенденции 2022 года для ванных комнат: умные технологии, более высокие шкафы и многое другое

7 лучших туалетов Toto Neorest — сравнение и обзоры

Роскошные подарки для ванных комнат для тех, кто любит спа

9 стильных подарков для умного дома, которые не оставят равнодушными

Как быть хорошим хозяином: гостевая ванная комната и предметы первой необходимости для спальни

3 лучших смесителя Kohler для кухни и ванной

5 лучших туалетов Kohler для вашего дома

Как почистить ванну, чтобы она выглядела совершенно новой

6+ стильных улучшений для умной ванной комнаты

Как выбрать лучший материал для ванны — руководство по сравнению для максимальной функциональности и стиля

Как экономить воду с помощью WaterSense®

Новые и улучшенные средства для мытья посуды Toto, которые нельзя пропустить

Все, что вам нужно знать о аптечках

Экологичные туалеты: ответы на ваши вопросы

9 советов, как превратить вашу ванную комнату в спа-салон

Уход за туалетным столиком: советы и рекомендации, как сохранить его первозданным и красивым

Как выбрать плитку для ванной

Как сделать Найдите идеальную подсветку туалетного столика для вашей ванной комнаты

11 проектов ванных комнат, которые вы можете реализовать: каждый стоимостью менее 1000 долларов

Полное руководство по туалетам: информация, которая не пропадет даром

Биде и биде.

Туалеты

Полное руководство по биде

Что нужно знать о туалетных столиках для ванной

Выбор унитаза: практическое руководство в 5 шагов

14 простых проектов ванной комнаты, которые можно реализовать за выходные

Дизайн интерьера дома Стили: Что стиль фермерского дома?

Стили дизайна домашнего интерьера: что такое современный дизайн?

Обзор туалета (4 аспекта, которые вам нужно знать)

Дилан

Вы должны знать 4 вещи перед тем, как заняться туалетом:

Расстояние для установки фланца унитаза от задней стены.
Необходимый зазор слева направо.
Сколько места нужно оставить перед чашей.
Где провести линию подачи холодной воды.

И очень важно правильно подобрать эти размеры…

Только представьте выражение лица вашей жены (или мужа) после того, как вы случайно поставили унитаз слишком близко к стене… СТРАШНО.

Итак, чтобы вы не попали в немилую конуру… Я расскажу все, что вам нужно знать, прямо в этой статье.

Кстати, нажмите здесь, если вам нужна распечатка на одной странице со всеми этими размерами, а также примерными размерами кухонной раковины, ванной и двойной раковины.

Итак, начнем с:

#1. Расстояние для установки фланца унитаза от задней стены.

Вам необходимо установить центр фланца унитаза на расстоянии 12 дюймов от готовой задней стенки. Не измеряйте от основания молдинга!

Снимите мерки с готовой стены.

Теперь, если вы измеряете от опорных стен, добавьте толщину вашей стены.

Большинство людей устанавливают гипсокартон толщиной 1/2″. И если это так, это измерение должно быть 12 1/2 ″ (измеряется от каркасной стены).

Важно знать, что это размер для стандартных унитазов с 12-дюймовым входом.

И некоторые люди могут задаться вопросом…

«Что означает 12-дюймовая черновая установка для туалета?»

Это означает, что расстояние между центром фланца унитаза и готовой задней стенкой составляет 12 дюймов.

Эту информацию можно найти в спецификации унитаза.

12 дюймов — самый распространенный размер туалета.

Тем не менее, полезно знать, что унитаз также входит:

10-дюймовый черновой.
14-дюймовый черновой вариант.

«Почему полезно знать, что туалеты имеют разные размеры?»

Если вы просто заменяете свой унитаз и заметили, что центр вашего фланца находится всего в 10 дюймах от стены, нет необходимости перемещать фланец.

Просто купите унитаз с 10-дюймовым входом.

Или предположим, что вы возитесь в туалете, а на вашем пути стоит балка пола. Возможно, вы сможете использовать другой черновой туалет, чтобы избежать обрамления.

Знание этих вещей поможет вам сэкономить время и деньги.

Кроме того, если вам нужна помощь в том, чтобы понять, как вентилировать туалет, ознакомьтесь с другой нашей статьей здесь. Или, если вы хотите увидеть, как устроена сантехника во всей ванной комнате, ознакомьтесь с этой статьей.

Идем дальше…

Следующее измерение, которое вам необходимо знать:

#2: Расстояние от центра унитаза до любого соседнего приспособления или боковой стенки.

Этот размер составляет 15 дюймов. Это минимум (можно больше).

Итак, глядя на унитаз, убедитесь, что расстояние от центра унитаза до любого соседнего приспособления (или стены) составляет не менее 15 дюймов.

Слева…

И справа…

Например:

Если рядом с унитазом стоит туалетный столик, вам понадобится 15″ свободного пространства.
Если рядом с унитазом находится ванна, вам понадобится 15 дюймов свободного пространства.
Если рядом с вашим туалетом находится стена, вам понадобится 15 дюймов свободного пространства.

Имейте в виду, что если вы измеряете рядом с каркасной стеной, опять же, добавьте толщину вашей стены.

Предположим, вы укладываете гипсокартон толщиной 1/2 дюйма и мозаичную плитку толщиной 3/8 дюйма.

Сложите все это…

Артикул	Толщина
Гипсокартон	1/2 дюйма
Мозаика	3/8″
Раствор	1/8″
Общая толщина	1 дюйм

Затем возьмите общую толщину стенки (1 дюйм) и добавьте ее к минимуму 15 дюймов.

Таким образом, в этом примере центр полки будет находиться на расстоянии 16 дюймов от боковой стенки стойки.

Третье измерение, которое вам нужно знать, это…

#3: Расстояние от передней части унитаза до любого препятствия.

Этот допуск зависит от вашего местного сантехнического кодекса.

Если в вашей местной юрисдикции действует IPC (Международный сантехнический кодекс), вам потребуется зазор не менее 21 дюйма.

IPC: 405.3.1

Если ваш сантехнический код соответствует UPC (унифицированному сантехническому кодексу), вам потребуется 24 дюйма свободного пространства.

UPC: 402.5

Измеряется от переднего края унитаза до любого препятствия, включая:

Стены
Еще один сантехнический прибор
Дверь

Возможно, вы задаетесь вопросом:

«Мне все еще нужен 21-дюймовый зазор перед туалетом, когда дверь в ванную открыта?»

Нет. Цель этого зазора – предоставить человеку достаточно места для комфортного пользования туалетом.

К счастью, люди закрывают дверь, когда пользуются туалетом.

И пока у вас есть 21-дюймовый (или 24-дюймовый) зазор, когда дверь закрыта, вы можете идти (буквально).

Окончательное измерение…

#4: Где разместить линию подачи холодной воды.

От центра фланца унитаза отмерьте 6 дюймов влево, затем поднимитесь на 7 дюймов над чистым полом.

Это хорошая высота, потому что она подходит для большинства размеров цоколя.

Очень часто ватерлиния проходит слишком низко и требует надрезов на обвязке.

РубрикаРазное
