Сортамент швеллеров — таблица размеров, виды, типы стального швеллера

Стальной швеллер – вид фасонной металлопродукции с поперечным сечением П-образной формы. Производится двумя способами – горячей прокаткой либо гибкой горяче- или холоднодеформированных листов или полос на специальных профилегибочных станах. Для изготовления горячекатаной продукции рядового применения используются углеродистые стали, соответствующие ГОСТу 380. Наиболее распространенный вариант – Ст3 различных степеней раскисления. При производстве профиля, планируемого для использования под высокими нагрузками и/или при низких температурах, используют низколегированные стали. Швеллеры из легированных сталей обычно изготавливают способом гибки.

Виды и основные характеристики стальных горячекатаных швеллеров

Основные области применения: каркасное строительство, изготовление колонн, стендов, нестандартного производственного оборудования, мосто-, машино-, вагоностроение. Основным недостатком фасонного проката из «черных» углеродистых сталей является низкая стойкость к коррозии, особенно в условиях высокой влажности. Антикоррозионные характеристики стальной продукции повышают цинкованием, алюмоцинкованием, обработкой лакокрасочными составами.

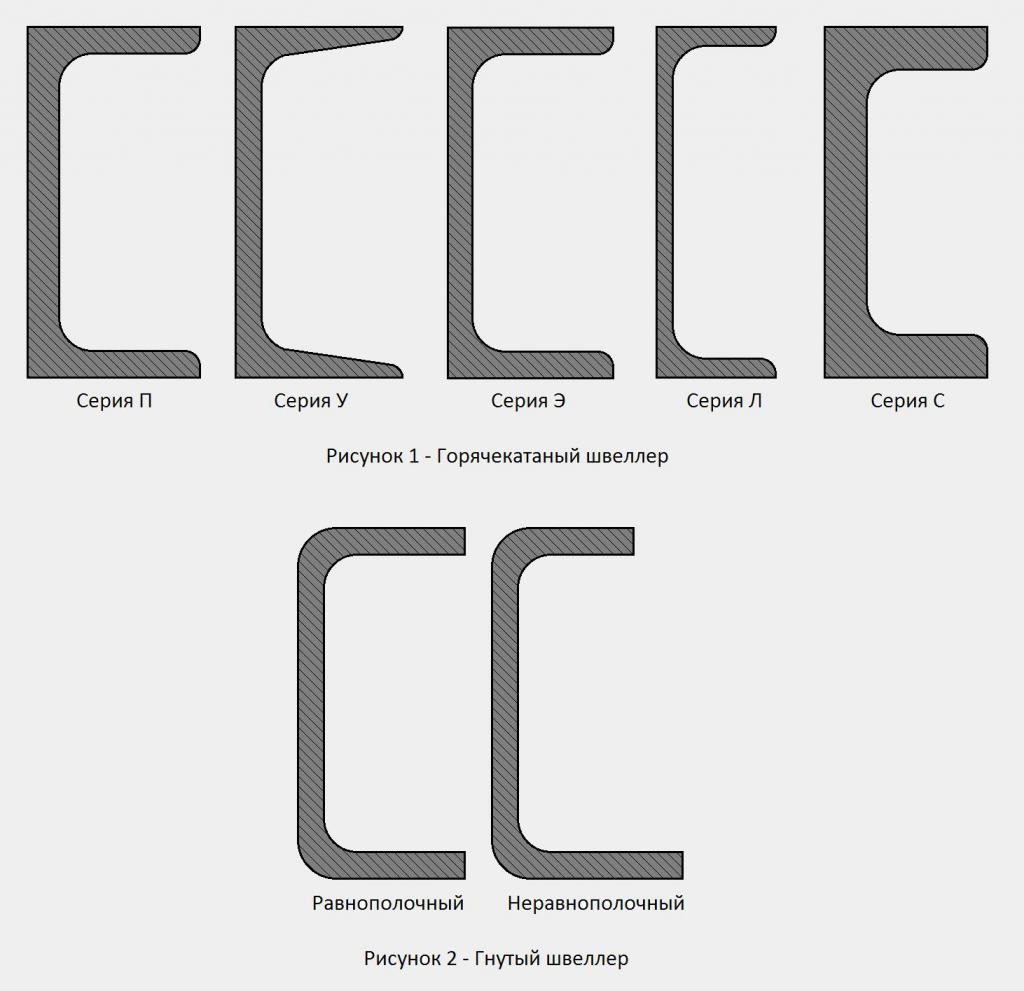

Сортамент горячекатаного стального швеллера регламентируется ГОСТом 8240. Он включает изделия с внутренними гранями полок, имеющими уклон (У, С), или параллельными (П). Профильный прокат с параллельными гранями внутренних полок разделяется на серии: П, Э (экономичную), Л (легкую).

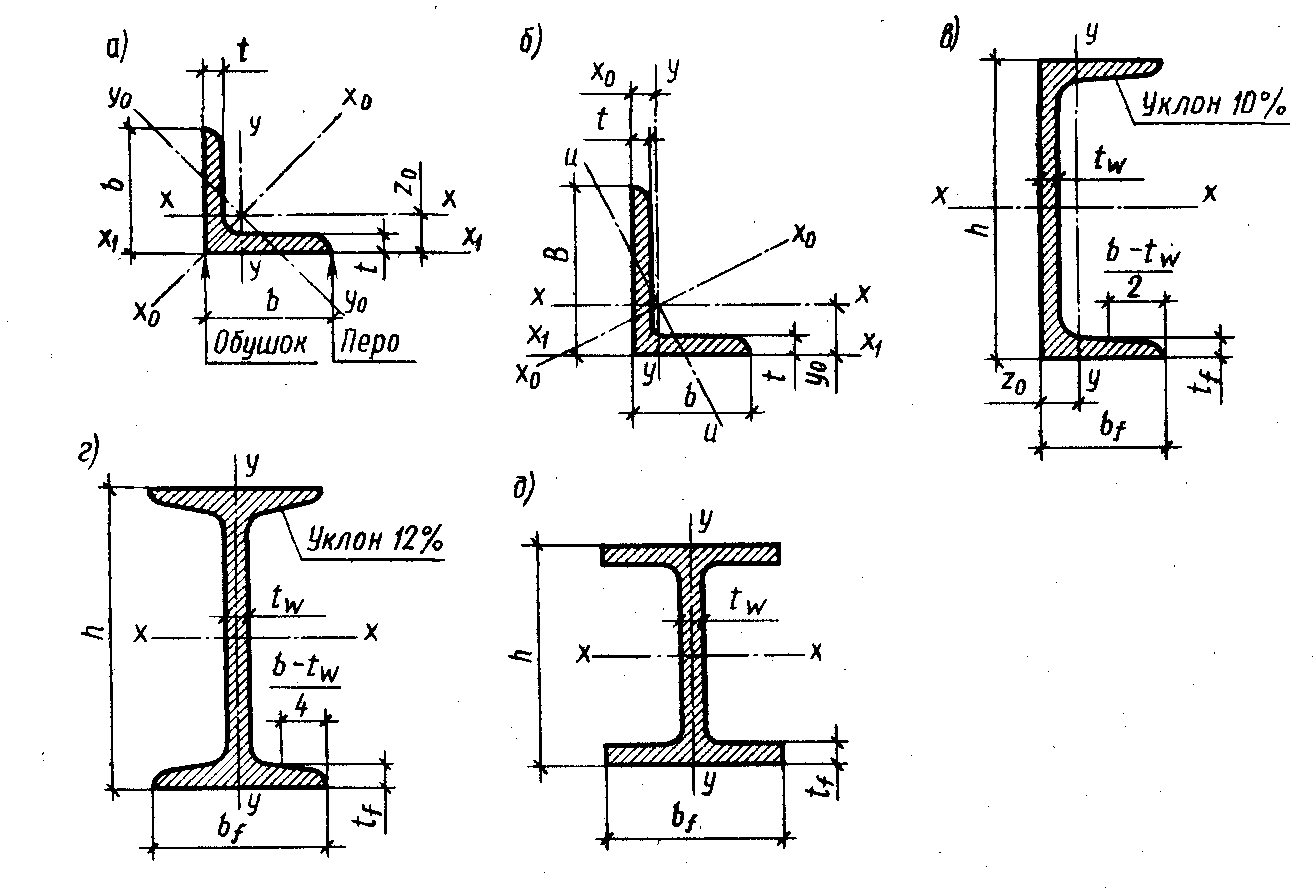

Профиль с уклоном внутренних граней полок

Швеллер, изготовленный с уклоном внутренних граней полок, обладает более высокой прочностью, по сравнению с аналогами серии П. Поэтому применяется в строительстве для создания конструкций, воспринимающих серьезные нагрузки.

Уклон граней металлоизделий серии У составляет 4-10%. При соглашении с потребителем уклон должен быть не более 8%.

Прокат специальной серии С используется для решения сложных инженерных задач, в автомобиле- и вагоностроении.

Прокат с параллельными внутренними гранями полок

Изделия серий П, Э и Л изготавливаются с внутренними гранями полок, расположенными перпендикулярно к поверхности стенки. Такая конструктивная особенность обеспечивает хорошее сопряжение по внутренней поверхности с прямоугольными элементами.

Профили серии Э имеют меньшую толщину стенки, по сравнению с группой П, серии Л – меньшую ширину и толщину полок, толщину стенки. Поэтому изделия Л и Э применяются для создания декоративных и декоративно-функциональных конструкций, не предназначенных для восприятия значительных нагрузок.

Маркировка и размеры горячекатаных швеллеров

В маркировке швеллера, производимого в соответствии с ГОСТом 8240, указывается высота стенки, взятая в сантиметрах. После цифр указывают букву, обозначающую серию.

Остальные размеры стальных швеллеров различных типов представлены в таблицах ГОСТа.

Высота стенки, определенная нормативом, для серий:

• П, Э и У – 50-400 мм;
• Л – 120-300 мм;
• С – 80-300 мм.

Длина изделий, поступающих в продажу, – 4-12 м. По заказу потребителя длина хлыстов может быть больше.

Визуальным отличием горячекатаных изделий от гнутых является прямой внешний угол. У гнутых он скругленный.

Таблица сортамента стального горячекатаного швеллера серий П и У по ГОСТу 8240

Тип швеллера серии У	Высота стенки, см	Ширина полки, см	Толщина стенки, мм	Толщина полки, мм	Тип швеллера серии П	Высота стенки, см	Ширина полки, см	Толщина стенки, мм	Толщина полки, мм
5У	5	3,2	4,4	7	5П	5	3,2	4,4	7
6,5У	6. 5	3,6	4,4	7,2	6,5П	6,5	3,6	4,4	7,2
8У	8	4	4,5	7,4	8П	8	4	4,5	7,4
10У	10	4,6	4,5	7,6	10П	10	4,6	4,5	7,6
12У	12	5,2	4,8	7,8	12П	12	5,2	4,8	7,8
14У	14	5,8	4,9	8,1	14П	14	5,8	4,9	8,1
16У	16	6,4	5,0	8,4	16П	16	6,4	5,0	8,4
18У	18	7,0	5,1	8,7	18П	18	7,0	5,1	8,7
20У	20	7,6	5,2	9	20П	20	7,6	5,2	9
22У	22	8,2	5,4	9,5	22П	22	8,2	5,4	9,5
24У	24	9,0	5,6	10	24П	24	9,0	5,6	10
27У	27	9,5	6,0	10,5	27П	27	9,5	6,0	10,5
30У	30	10,0	6,5	11	30П	30	10,0	6,5	11
33У	33	10,5	7,0	11,6	33П	33	10,5	7,0	11,7
36У	36	11,0	7,5	12	36П	36	11,0	7,5	12,6
40У	40	11,5	8,0	13,5	40П	40	11,5	8,0	13,5

Швеллера металлические размер таблица

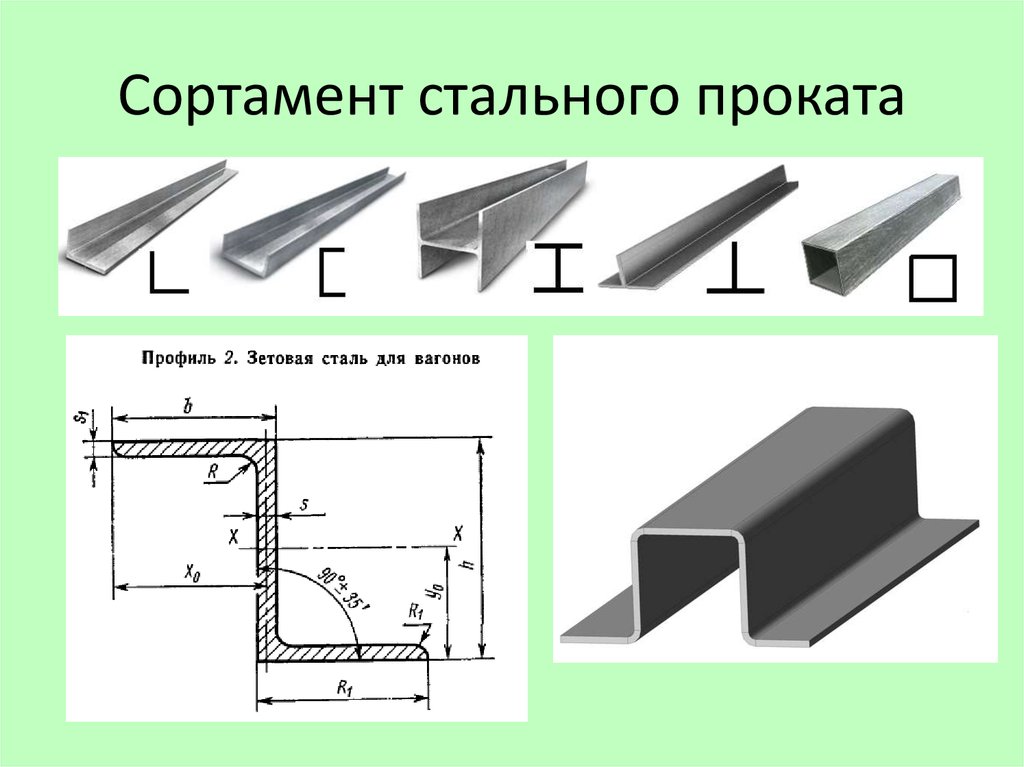

Швеллеры стальные подразделяются на виды:

• Швеллеры горячекатаные из углеродистой и низколегированной стали ГОСТ 8240-89;

• Швеллеры специальные для автомобильной промышленности ГОСТ 19425-74;

• Швеллеры специальные для вагоностроения ГОСТ 5267-90;

• Швеллеры гнутые равнополочные ГОСТ 8278-75;

• Швеллеры гнутые неравнополочные ГОСТ 8281-80.

«Швеллер» с немецкого языка переводится как «юбка», ведь отдаленное сходство у этих двух предметов имеется. Швеллер представляет собой конструкцию из цветного или черного металла, в поперечном разрезе напоминающую букву «П» в различных вариациях, так как грани могут быть как параллельны друг другу, так и располагаться под углом.

Толщина стенок составляет несколько миллиметров – без соблюдения этого требования швеллер намного легче согнуть.

Поставлен он может быть в любом из 4-х положений: на боковины, на основную стенку и кверху задней стенкой – сопротивляемость прогибанию при этом будет оставаться весьма высокой. Швеллер выпускается в виде изделий с равными и неравными, одна обрезана, полками, с уклоном полок и без него.
Конструкция, в состав которой входит швеллер и уголки, выглядит довольно устойчиво.

Отличительной чертой данного изделия является прочность, поэтому чаще всего швеллеры изготавливают из стали и ее сплавов, а используют для укрепления каких-либо опор, составных частей, поверхностей из хрупких материалов, каркасов.

В много- и малоэтажном строительстве, сооружении мостов и лестниц обойтись без швеллера никак не получится. Благодаря главному качеству швеллеры имеют ряд преимуществ, среди которых: высокая степень прочности, возможность противостоять нагрузкам разного направления, таких как сжатие или разрыв, противостояние ударным нагрузкам, которые могут привести к повреждениям готового сооружения механического характера. Данная продукция соответствует Госстандартам. Каждому виду швеллеров соответствует свой ГОСТ.

Чтобы было проще выбрать правильное изделие, цифра, стоящая после обозначения элемента-обозначает расстояние между полками. Длина изделий от 4 метров до 12 метров. Стандартный швеллер 10, размеры которого могут быть различными, будет то сечение, которое требуется в определенном случае и зависит от места применения. Буква, находящаяся после цифры, показывающая расстояние между полками, расскажет о типе изделия. Если используется изделие с индексом «У», то речь идет о наклонных внутренних гранях. Когда полки расположены параллельно, то это швеллер серии «П». Существуют еще «Л» — легкая, «С» — специальная разновидность.

Сортамент швеллеров, значительно уступает в разнообразии сортаменту уголков, но это не мешает подбору изделия необходимых размеров и характеристик для решения конкретной конструкторской задачи. При выборе определенной марки из сортамента следует руководствоваться следующим правилом, оно актуально для изделий любого профиля: определившись с типом швеллера, соответствующего вашим требованиям, следует включить в спецификацию к чертежу ту марку, которая находится ближе к началу таблицы.

Сортамент, в котором различные типы швеллеров представлены в виде таблицы, позволяет определить не только их размеры, но и ряд других важных параметров:

• Вес погонного метра;

• Площадь поперечного сечения;

• Осевой момент инерции;

• Осевой момент сопротивления;

• Радиусы инерции.

Данный вид металлопроката различают так же по материалу, из которого он изготовлен. Выделяют алюминиевые и стальные отрезки. Естественно, что алюминий, в отличие от стали легко согнуть и он обладает меньшей прочностью-чистый металл передает вибрацию на другие элементы в конструкции и легко надламывается. Сплав же алюминия с медью, магнием, железом и иными легирующими присадками позволяет получить более пластичный состав, однако прочность и плотность все равно не настолько велики как в стали.

Однако профиль из алюминия имеет и свои преимущества:

• Обработке поддается легко, монтировать можно разными способами скрепления металлов, удобен в использовании;

• Характеризуется повышенной теплопроводностью;

• Поверхность гладкая, не дает задерживаться загрязнениям, обеспечивает легкий уход за профилем;

• Не подвержен деформации от перепадов температуры воздуха от -80⁰C до +100⁰C;

• По стоимости доступен, приобретать его выгодно;

• Отвечает требованиям пожарной безопасности;

• Экологически чистый и безвредный;

• По окончании срока службы пригоден для вторичной переработки;

• Статическое электричество не накапливается.

При строительстве из профиля сварка может не применяться, поэтому временные сооружения разбираются и без труда перевозятся на другое место.

Чаще всего применяют его в строительстве, для возведения каркасных элементов и отделке помещений. Так же применимы при изготовлении мебели, для установки окон и дверей. Швеллер используют для декорирования — например в качестве подвесной системы потолков. На них крепится гипсокартон, различные панели, пластик, вагонка, сайдинг.

Так же алюминиевому изделию металлопроката находится применение в судостроении, машиностроении, авиации, космической отрасли, применяют в медицинском оборудовании. Алюминиевый швеллер – перспективный и востребованный материал. Область его применения с каждым годом расширяется.

Стальные же швеллеры, хотя и обрабатываются не менее легко, чем алюминий, та же сталь 3 хорошо сверлится, сваривается, режется и обтачивается, обладают гораздо большей твёрдостью и прочностью. Из этого следует, что алюминий недопустимо применять как исходный материал для строительства несущих конструкций. Однако для сооружения вспомогательных каркасов, при условии, что его толщина в элементе втрое больше толщины стали в эквивалентном по габаритам изделии, его употребление как швеллерный материал допустимо.

Стальные швеллеры обладают следующими преимуществами:

• Малый вес;

• Прочность на изгиб и разрыв;

• Высокая несущая способность;

• Устойчивость к износу и коррозии;

• Универсальное применение в строительстве;

• Разнообразный выбор размеров и модификаций;

• Доступность.

Стальные изделия применяются в строительной и других сферах — электрические инфраструктуры, опоры ЛЭП, помещения ТП, рекламные баннеры и другие изделия, перекрытия в кирпичных домах и шлакоблочных строениях, кровельные конструкции, мостовые опоры и несущие конструкции, каркасы многоэтажных домов из легких строительных материалов. Так же стальной швеллер используется в машино и автомобилестроении в качестве опор, крепежей, каркасов, фиксирующих деталей.

Благодаря своему разнообразию, швеллер применяется во многих сферах деятельности. Материал придает устойчивость и жесткость конструкциям. Увеличивается несущая нагрузка всего сооружения. Швеллер выдерживает постоянные осевые нагрузки, так как работает на изгиб.

Гнутый швеллер с неравными полками применяется при строительстве зданий, для которых установлены повышенные требования в прочности. Этот же тип материала активно используется при сборке мебели.

Гнутый швеллер с одинаковыми полками не способен выдержать большую нагрузку, и применяется при сооружении легких конструкций и декораций.

Легкие и малые изделия используются при установке металлических сооружений и стеллажей на складах. Швеллер оснащается ловителем спонтанного торможения, чтобы использовать его, как направляющее грузоподъемное устройство. Из материала делаются пандусы для тележек и колясок в торговых помещениях и переходах.

Швеллер находит применение во внутренней отделке – он используется для прокладки коммуникационных проводов, газо- и водопровода, как каркас. Гнутым изделием коммуникации закрываются и изолируются.

Внутри швеллера часто прокладываются трубы из материалов, которые плохо переносят нагрузки. Такой трубопровод имеет высокую устойчивость к износу и внешнему воздействию.

Изделие классифицируется по нагрузке, которую способно выдержать, свойствам и применению:

• Швеллер 8 – разгрузка напряженных участков на строительных сооружениях без сильного утяжеления, малый вес и слабая несущая способность;

• Швеллер 10 – сооружение колонн и опор с армированием, устойчивость к вертикальным нагрузкам;

• Швеллер 12 – приварка крупных строительных конструкций, укрепление несущих элементов зданий и кровельных систем;

• Швеллер 14 – строительство мостов, колонн ферм с большими пролетами, кровельных прогонов, увеличивает жесткость и устойчивость всех этих конструкций;

• Швеллер 16 – сооружение и укрепление конструкций зданий: перекрытия, каркасы, кровля, прогоны и пр., морозоустойчивость, возможность использования при температуре, ниже -55°С;

• Швеллер 18 – строительство каркасов зданий, перекрытий, цоколей и фундаментов, высоких колонн, эстакад, мостов и пр. ;

• Швеллер 20 – возведение высотных зданий, перекрытий с большой площадью, столбов, прогонов и опор, универсальный материал;

• Швеллер 24 – укрепление оснований зданий, устройство ростверков, колонн, мостов, эстакад и других сооружений, которым требуется максимальная несущая способность, самый большой вес и самая высокая прочность.

Существуют равнополочные и неравнополочные изделия. Во втором случае размеры полок, образующих П-образное сечение, будут различны.

В строительстве используются швеллеры следующих типов:

• Имеющие внутренний уклон полок;

• С параллельными внутренними гранями;

• Гнутые равнопрочные и неравнопрочные;

• Специальные;

• Холоднокатаные.

Швеллер гнутый, в свою очередь, гнутый швеллер классифицируют по таким признакам: равнополочный и неравнополочный.

Равнополочные гнутые профили соответствуют ГОСТ 8278-93, их изготавливают на трубных станах. Сырьем в их производстве служит рулонная сталь обычного качества и углеродистая конструкционная сталь. Полки в этом виде швеллера имеют высоту от 50 мм до 400 мм. Ширина изделия колеблется от 32 мм до 115 мм.

Неравнополочные швеллеры производят на профилегибочных станках. Сырье – рулонная холоднокатаная и горячекатаная сталь обычного или высокого качества согласно ГОСТ 8281-80. Еще их классифицируют по номерам, соответствующим расстоянию, в миллиметрах, между полками. Разновидности длины такие же, как и у равнополочных швеллеров.

Точность прокатки у гнутого профиля соответствует такой маркировке швеллеров:

• А – высокая точность;

• Б – повышенная точность;

• В – обычная точность.

ᐅ ПЛОТНОСТЬ СТАЛИᐅ ВЕС 1 МЕТРАᐅ ГОСТыᐅ МАРКИ СТАЛИ

C-образные каналы, коробчатые каналы, стальные C-образные каналы, алюминиевые каналы и каналы из нержавеющей стали

» каналы U-каналы и J-каналы C-каналы и бокс-каналы Каналы для шляп Распорные каналы, металлический каркас, шинопровод и опоры. Z-каналы Профили каналов » Профили, молдинги, специальные формы и сечения Молдинги из нержавеющей стали Уголки, уголки, L-образные и V-образные формы » Специальные трубки Опорная трубка полки Открытый шов, открытый стыковый шов и трубка с зазором Трубка с замковым швом Фланцевые и ребристые шовные трубки Трубка с подшитым швом Трубка с разъемным и стыковым швом Телескопическая трубка Сегменты круглых трубок, изогнутые полосы и ленты Трубка специальной формы » Кольца, обода, зажимы, фланцы, обручи и лицевые панели Зажимные кольца и хомуты Фланцы и фланцевые сборки Декоративные кольца (угловые кольца и ободки) Подробнее о гнутых кольцах Кольца с изогнутым вбок поперечным сечением Держатели, крепления, кромки, отделка и фиксаторы Перила и кронштейны Z-образные стержни, прогоны » Рамы и обрамление, диффузоры, решетки и перегородки Рамы, диффузоры, решетки, перегородки Металлический каркас, шинопровод и опоры Панели, ребра и пластины » Треки, воздуховоды, рельсы и направляющие Направляющие, воздуховоды, рельсы Слайды Крышки и крышки гусениц из нержавеющей стали Крышки, кожухи, облицовка и отливы Петли: жалюзи, пластины, планки, панели и бортики Планки, планки, прокладки, рейки и изогнутая лента » Стержни и сечения: T, H, W и двойные каналы Т-образные каналы H-каналы Вт каналов Двойные каналы » Изделия из проволоки: полосы, ленты и кольца Плоский Круглый и квадратный Фасонный Аккомпанемент » Другие продукты Из этих профилей можно сделать: Трубка поддержки полки Ножки и опоры баррикад     Опоры и детали баррикад типа 1     Опоры и детали баррикад типа 2     Баррикадные стойки типа 3 Затеняющие валики Подгибочная планка, нижняя перекладина и швеллеры для подгибки Молдинги ценников Вешалка для полотенец Карнизы для штор Душевые штанги Гардеробные штанги и барные стойки Направляющие для ящиков Капельницы, колпачки и обшивка Поручни, столбы, пикеты и элементы жесткости ограждения DIN-рейки, шинопроводы, кабельные лотки и шинопроводы Пластины теплопередачи Накладки на пороги, дуги крыши и стойки шляпы Рельсы, рамы, трубки и трубы из ПВХ, элементы жесткости и усиления Молдинги для раковины, ободки рукояток и зубчатые планки Штормовые дверные рамы безопасности Штамповки Р. В. Трубка багажника автомобиля Рамы для зеркал Рефлекторные панели Молдинги с защелками Штормовые окна и экранные рамы Ручки Отделка сайдинга Рулонные ламели Стеновые шпильки и каркас перегородки Ножки для раковины обслуживаемых отраслей Производство труб для дисплеев » Ресурсы и ссылки Белая книга Информационные бюллетени / Пресс-релизы Медиа-галерея Подержанное оборудование См. онлайн-каталог Гвенко Мфг Oak Rite Mfg. Corp. запрос предложений | Образцы работ | Возможности | Процессы | О нас | Связаться с нами Добро пожаловать Таблица стандартных размеров — C-образные, коробчатые, прямоугольные и квадратные трубы с открытым швом Металлические С-образные и коробчатые каналы С 1948 года Johnson Brothers производит металлические каналы, включая каналы C и коробчатые каналы. Мы также специализируемся на трубах с открытым швом, включая квадратные трубы, квадратные стальные трубы, прямоугольные трубы и прямоугольные стальные трубы. Канал и коробчатый канал: Типы металлов Сталь (т.е. стальные С-образные каналы, стальные коробчатые каналы) Нержавеющая сталь (т.е. С-образный канал из нержавеющей стали, коробчатый канал из нержавеющей стали) Алюминий (т.е. алюминиевый С-образный канал, алюминиевый коробчатый канал) Латунь Бронза Медь Сплавы Оцинкованный Мартинсит Титан Высокая прочность Домекс Кор-Тен Перфорированный Рельефный Проволочная ткань Ламинированный Плакированный и более. Отделка каналов может быть гладкой или предварительно обработанной, например: Предварительно окрашенный предварительное покрытие Предварительно анодированный Предварительно оцинкованный (горячее цинкование: G30, G-60, G-90 Г-120 Бондеризованный Химическая обработка Электро Хромат Гальваническое покрытие Гальван Алюминированный Терне с покрытием Черный оксид Ламинированный винил Предварительно полированный Снимаемый ПВХ чехол Предварительно лакированный Предварительно напечатанный и более. Johnson Bros предлагает множество типов каналов C и Box Channels, в том числе: Алюминиевый канал C и коробчатый канал Формованный С-образный канал Стальной С-образный канал и стальной коробчатый канал Металлический С-образный канал Электрический С-образный канал C Швеллер и коробчатый швеллер — толщина и длина C Channel & Box Толщина канала варьируется от 0,003 дюйма до 0,150 дюйма. На твердом алюминии 1/4 и 1/2, алюминиевом канале C и алюминиевом коробчатом канале толщина может достигать 0,250 дюйма. Многие различные декоративные металлы с предварительно нанесенным покрытием обычно не рекомендуются, когда требуется толщина более 0,030 дюйма, если только больше чем обычные радиусы углов могут быть использованы. Однако можно использовать некоторые покрытия толщиной до 0,125 дюйма, такие как предварительно обработанное покрытие методом горячего цинкования погружением. Длина коробчатого канала и С-образного канала может составлять от 3 дюймов до 40 футов с жесткими допусками. В один заказ на поставку можно поставить много разных длин. C-каналы и коробчатые каналы — отличия C-каналы отличаются от Box-Channel тем, как они отображаются в печати, на чертежах, эскизах и других изображениях. C-каналы показаны с отверстием или зазором сбоку от изображения, тогда как на прямоугольных или прямоугольных трубках с открытым швом и открытым швом отверстие или зазор находится на верхней или нижней стороне, как видно на изображении. Все эти 3 продукта являются разными названиями одной и той же детали. Наша таблица стандартных размеров на этой странице дает сводку размеров с имеющимися инструментами. В таблице размеров указаны размеры, как если бы они были на распечатке с отверстием или зазором сверху или снизу, а не сбоку. С изображением детали в этой конфигурации стороны считаются ногами, а ширина считается стенкой. Фланцы с обеих сторон отверстия считаются обратными. Компания Johnson bros имеет возможность производить борта или ножки высотой до 5 дюймов, а ширина может достигать 18 дюймов в зависимости от размера ножек и возврата. Максимальная ширина плоского рулона сырья составляет 19″, который можно использовать. Внутренние фланцы также могут быть добавлены к возврату, чтобы превратить коробчатый канал в канал Strut или то, что также называется обрамлением. Канал C и коробчатый канал — производственный процесс Производственный процесс Johnson Brothers C Channel & Box Channel соответствует последнему слову техники. Дополнительное встроенное изготовление во время профилирования регулярно является частью производственного процесса для C-образных каналов, коробчатых каналов и квадратных и прямоугольных труб с открытым швом; такой как: Выемки Отверстия слотов Вырезы Вкладки Перфорация Срезные формы Изгиб кольца Митра Концевые изделия депрессии Тиснение Слоты для ключей Применение двусторонней клейкой ленты Вставка материала Идентификация и более. Johnson Brothers предлагает множество различных операций с C-Channel и Box Channel Die Operations. В некоторых случаях наше модернизированное встроенное изготовление штифтов может включать в себя множество операций штампа, которые раньше были только операцией летучего отрезного штампа. Наши встроенные штампы для постобработки теперь могут обрабатывать все отверстия и другие необходимые надрезы, которые раньше выполнялись во время операции предварительной штамповки. Это уменьшает количество необходимых штампов и обеспечивает более строгие допуски в местах надрезов без искажения, которое имело бы место, если бы оно было изготовлено на предварительном штамповочном прессе, а затем изогнуто в С-образный канал, коробчатый канал или трубу с открытым швом. Сложные встроенные ускорители летающих штампов и усилители штампов, использующие системы измерения длины с жесткими допусками в прессах для пост- и предварительной штамповки, являются жизненно важными для жестких допусков, более высокой скорости, встроенного производства. Die Accelerator позволяет выполнять до 12 различных функций в одной и той же матрице и может одновременно управлять прессами для предварительной и последующей штамповки/обрезки. Каналы C и коробчатые каналы имеют множество популярных применений. C-каналы, коробчатые каналы, открытый шов: квадратные и прямоугольные трубы используются почти во всех отраслях промышленности для любого возможного применения, например, в этом кратком обзоре других известных терминов: Держатели Крышки Каркас и рамы Вставки Украшение Отделка Обшивка Кронштейны Гусеницы Слайды сообщений Стандарты Опоры Подкрепление Элементы жесткости Перила Рельсы Диски Прогоны подвязки Гирт. (Однако многие другие стили гнутых профилей имеют такие же описания.) Высокоскоростное профилирование можно приобрести у Johnson Bros. . Улучшенные допуски по длине обеспечивают более быстрое производство, однако наша модернизированная система контроля длины также обеспечивает нормальную скорость производства при жестких допусках. Допуски на ножках и перемычке +/- 0,032 обычны для +/- 0,005, а в некоторых случаях возможны и меньшие. Высокоточные роликовые выпрямители и усилители штампов позволяют изготавливать очень прямые детали без перегибов в результате операции обрезки. C-Channel и Box Channel — минимальный заказ Минимальный заказ, как правило, составляет 2000 футов и более, так как детали изготавливаются на заказ, а не хранятся в виде списка запасов, из которого можно выбирать на полке. Исключения могут быть сделаны для требований к образцам, выпусков общих заказов или для других уникальных обстоятельств. Чтобы узнать больше о нашей продукции, пожалуйста, ознакомьтесь с информацией в нашем каталоге. Детали изготавливаются на заказ, а резерв на складе сохраняется только для выпусков крупных объемных заказов. Существующие образцы могут быть доступны или недоступны. Возможны прототипы для крупных заказов. PDF  | CC-1002 | CAD-файл PDF  | CC-1003 | CAD-файл PDF  | OSSQR-01 | CAD-файл PDF  | ОСРЭК-01 | CAD-файл PDF  | ШОСТ-01 | CAD-файл PDF  | РЕХОСТ-01 | CAD-файл PDF  | ФСТ-01 | CAD-файл PDF  | 18140001 | CAD-файл PDF  | 013111-02 | CAD-файл PDF  | 013111-03 | CAD-файл PDF  | 013111-01 | CAD-файл PDF  | 013111-04 | CAD-файл PDF  | 12381CR | CAD-файл PDF  | 013111-05 | CAD-файл PDF  | 013111-06 | CAD-файл PDF  | 013111-07 | CAD-файл PDF  | 013111-08 | CAD-файл PDF  | 013111-09 | CAD-файл PDF  | 013111-10 | CAD-файл PDF  | 260 | CAD-файл PDF  | 261 | CAD-файл PDF  | 262 | CAD-файл PDF  | G0007-NG | CAD-файл PDF  | G0008-LS | CAD-файл PDF  | G0010-LS | CAD-файл PDF  | G0011-NG | CAD-файл PDF  | 263 | CAD-файл PDF  | 264 | CAD-файл PDF  | 272 | CAD-файл PDF  | 277 | CAD-файл PDF  | 278 | CAD-файл PDF  | 279 | CAD-файл PDF  | 282 | CAD-файл PDF  | 306 | CAD-файл PDF  | 336 | CAD-файл PDF  | 336-Б | CAD-файл PDF  | 337 | CAD-файл PDF  | 341 | CAD-файл PDF  | 348 | CAD-файл PDF  | 349 | CAD-файл PDF  | 352 | CAD-файл PDF  | 423 | CAD-файл PDF  | 520 | CAD-файл PDF  | 524 | CAD-файл PDF  | 546 | CAD-файл PDF  | 549 | CAD-файл PDF  | 555 | CAD-файл PDF  | 556 | CAD-файл PDF  | 602 | CAD-файл PDF  | 605 | CAD-файл PDF  | 610 | CAD-файл PDF  | 715 | CAD-файл PDF  | 816 | CAD-файл PDF  | 846 | CAD-файл PDF  | 4105OR | CAD-файл PDF  | 828 | CAD-файл PDF  | 851 | CAD-файл PDF  | 858 | CAD-файл PDF  | 7722FR-A | CAD-файл PDF  | 7722FR-B | CAD-файл PDF  | 341-С | CAD-файл PDF  | 347С | CAD-файл PDF  | 138 | CAD-файл PDF  | 167-А | CAD-файл PDF  | 158 | CAD-файл PDF  | 167 | CAD-файл PDF  | 171 | CAD-файл PDF  | 193 | CAD-файл PDF  | 205 | CAD-файл PDF  | 258 | CAD-файл PDF  | 259 | CAD-файл PDF  | 266 | CAD-файл PDF  | 351 | CAD-файл PDF  | 341-Б | CAD-файл PDF  | 137-А | CAD-файл PDF  | 276 | CAD-файл PDF  | 450 | CAD-файл PDF  | 275 | CAD-файл PDF  | 274 | CAD-файл PDF  | 273 | CAD-файл PDF  | 586 | CAD-файл PDF  | 608 | CAD-файл PDF  | 712 | CAD-файл PDF  | 856 | CAD-файл PDF  | 902 | CAD-файл PDF  | 267 | CAD-файл PDF  | 953 | CAD-файл PDF  | 922 | CAD-файл Твитнуть jpg»> С гордостью обслуживаем американские, канадские и международные компании по всем вопросам индивидуального профилирования! 5744 McDermott Drive — Беркли, Иллинойс 60163-1102 (пригород Чикаго) Телефон: +00(1)(708) 449-7050 — круглосуточный факс: (708) 449-0042 | | | | | | | Сайт создан: Ecreativeworks

Размеры стальных каналов (UPE/UPN) — Projectmaterials

Главная » Сталь » Размеры стальных каналов (UPE/UPN)

• Автор: Материалы проекта
• Опубликовано: 18 ноября 2016 г.
• 4 комментария

Поделитесь в WhatsApp

Поделиться в телеграм

Поделиться на LinkedIn

Поделиться на email

В статье приведены размеры каналов УПН/ВПЭ, т. е. масса в килограммах на метр, площадь сечения и механические свойства (момент инерции, модули сопротивления и радиус инерции).

Размеры каналов UPN

Размеры соответствуют стандарту UNI 5680-73

Каналы UPN					Вес (кг/м)	Площадь сечения (см2)	Момент инерции		Модули сопротивления		Инерционный радиус
ч	б	и	и	р			Jx (см4)	Ян (см4)	Шx (см3)	Ширина (см3)	ix (см)	ий (см)
УПН 30	33	5,0	7,0	7,0	4,27	5,44	6,39	5,10	4,26	2,60	1,08	0,968
УПН 40	35	5,0	7,0	7,0	4,88	6,21	14,1	6,68	7,07	3,08	1,51	1,04
УПН 50	38	5,0	7,0	7,0	5,59	7,12	26,5	9,10	10,06	3,74	1,93	1,13
УПН 65	42	5,5	7,5	7,5	7,09	9,03	57,5 ​​	14,0	17,7	5,05	2,52	1,25
УПН 80	45	6,0	8,0	8,0	8,65	11,0	106	19,4	26,5	6,35	3,10	1,33
УПН 100	50	6,0	8,5	8,5	10,6	13,5	205	29,1	41,1	8,45	3,91	1,47
УПН 120	55	7,0	9,0	9,0	13,3	17,0	364	43,1	60,7	11,1	4,63	1,59
УПН 140	60	7,0	10,0	10,0	16,0	20,4	605	62,5	86,4	14,7	5,45	1,75
УПН 160	65	7,5	10,5	10,5	18,9	24,0	925	85,1	116	18,2	6,21	1,88
УПН 180	70	8,0	11,0	11,0	22,0	28,0	1,354	114	150	22,4	6,96	2,01
УПН 200	75	8,5	11,5	11,5	25,3	32,2	1,911	148	191	26,9	7,71	2,14
УПН 220	80	9,0	12,5	12,5	29,4	37,4	2,691	196	245	33,5	8,48	2,29
УПН 240	85	9,5	13,0	13,0	33,2	42,3	3,599	247	300	39,5	9,22	4,42
УПН 260	90	10,0	14,0	14,0	37,9	48,3	4. РубрикаРазное
