С началом застройки участка возникают вопросы ограждения своей земли и дома от проникновения чужаков. Вместе со строительством забора приходится решать, как сделать засов на ворота надежным и удобным. Если есть калитка, на нее ставится сложный покупной замок, открывающийся с двух сторон.

Засов на воротах с проушиной для замка

На ворота достаточно установить простые запоры изнутри. При желании защитить дачу, где длительное время никого нет, засовы и щеколды следует оборудовать дополнительными простыми замками.

Вернуться к оглавлению

Содержание материала

• 1 Что лучше выбрать – самодельные или покупные гаражные засовы
• 2 Штыри и защелки для откатных ворот
• 3 Запоры для распашных ворот
  • 3.1 Штыри
  • 3.2 Засовы
  • 3.3 Вертушка и шлагбаум

Что лучше выбрать – самодельные или покупные гаражные засовы

Купить засов можно в магазине. Его цена будет варьироваться в зависимости от модели. Но можно сделать и самостоятельно.

Самодельные конструкции засовов отличаются простотой и малой стоимостью.

Обычно для их создания используют обрезки металла, оставшиеся после строительства забора, гаража. Условно их можно разделить на:

• фиксаторы;
• задвижки;
• засовы;
• шлагбаумы.

Все они надежные, но имеют один недостаток – открывать их можно только изнутри. Если делать доступ с помощью тросиков снаружи, увеличивается доступность открытия запора для посторонних.

Такой засов украсит любые деревянные ворота

При необходимости открывать ворота снаружи лучше поставить покупной ригельный замок.

Вернуться к оглавлению

Штыри и защелки для откатных ворот

Как сделать засов на откатные ворота. Усилие при открывании направлено горизонтально. Для фиксации створки достаточно использовать вертикальный штырь.

1. Взять калиброванный прут диаметром 10–12 мм. Один конец его согнуть под прямым углом – это будет ручка. Второй сточить на конус и закруглить.
2. На металлическую пластину приварить по краям 2 куска трубы длиной до 20 мм. Внутренний диаметр подбирается с расчета плотного вхождения прута.
3. В крайнем положении ворот отметить точку касания конца штыря и забить в грунт трубку. В нее пруток должен входить на глубину 50–70 мм.
4. На штыре отметить в закрытом положении точку выше нижнего кольца трубы и приварить к ней штырек параллельно направлению ручки. На пластине сделать ограничители. В закрытом положении они не должны позволять пруту подниматься вверх. Когда ворота открыты, достаточно повернуть ручку параллельно полотну, и фиксатор задержит засов в открытом положении.

Классические вертикальные штыри для ворот — на фото ниже.

Подойдут и для откатных, и для распашных ворот

Повысить надежность вертикального засова можно обычным навесным замком. Для этого достаточно ручку загнуть кольцом. Вторую петлю под замок приварить к верхней части пластины с кольцами или непосредственно к каркасному профилю ворот. Калиброванный прут надежно удержит ворота от смещения – открывания. Замок не позволит посторонним быстро открыть фиксатор.

Изготовление засовов на ворота своими руками может быть и другой конструкции, более сложной и красивой. Все зависит от умения и желания хозяина работать с металлом.

Чертеж для изготовления нижнего засова своими руками

Для замка на середине крайней стойки откатных ворот понадобятся:

• 4 уголка;
• пластина;
• заклепка;
• навесной замок;
• 8 саморезов.

Из инструментов следует приготовить:

• дрель;
• шуруповерт;
• 2 сверла;
• молоток.

Меньшее сверло — диаметром чуть больше толщины заклепки. Им делается отверстие в 2 уголках и с одной стороны пластины. В отверстие вставляется заклепка таким образом, чтобы пластина была между уголками, и развальцовываются торцы молотком. Когда петли прикручиваются к стойке ворот, пластина должна находиться между ними и вращаться вокруг заклепки.

Второй конец пластины заходит между уголками на колонне забора. Все 3 детали просверливаются под диаметр дужки висячего замка и закрываются на него. К профилю уголки прикручиваются саморезами. Снаружи крепеж не видно, и открутить его нельзя.

Вернуться к оглавлению

Запоры для распашных ворот

Навесной замок обеспечит дополнительную защиту

Аналогично запорам для откатных конструкций можно делать засовы для распашных ворот, особенно одностворчатых. Достаточно зафиксировать подвижную часть полотна, и въезд надежно закрыт.

Двухстворчатые конструкции требуют вложить в них больше труда.

Для входа во двор используют в основном калитку. Затем уже открываются изнутри ворота. На калитке традиционно ставятся щеколда и поворотная ручка, или покупной замок с ключом, открываемый с двух сторон.

Штыри

Штыри делаются по аналогии с откатными воротами, только для каждой створки отдельно.

Фиксаторы простой конструкции желательно иметь при наличии засовов и других запоров. Они позволяют удерживать створки в нужном положении и не дают сломать засов.

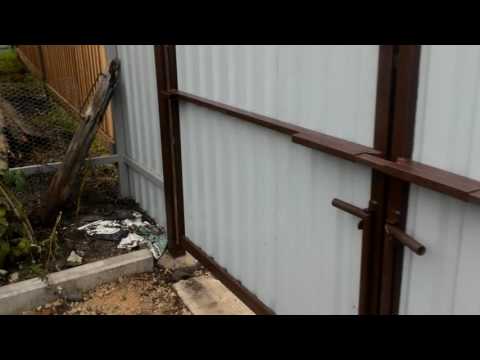

При закрытии распашных ворот из профнастила только на штыри можно обойтись одним висячим замком.

1. Установить прутья длиной до поперечного профиля каркаса.
2. Ручку прикрутить, нарезав в отверстии резьбу.
3. Выше ручки приварить трубку до самого верха проката, точнее, поперечной балки.
4. На горизонтальных профилях установить засов с петлей под замок на конце. Он должен запирать обе створки и лежать на торцах штырей, не давая их поднять. Для этого трубы, в которые он входит, крепятся к разным половинам ворот.

Штыри обеспечат надежную фиксацию

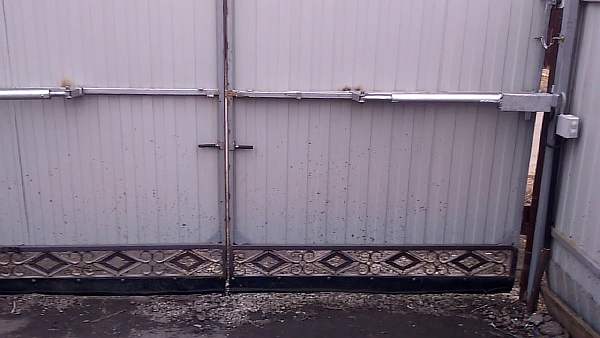

В закрытом состоянии горизонтальный засов удерживает створки ворот вместе и одновременно не позволяет поднять фиксаторы.

Засовы

При наличии деревянной балки и 4 дверных ручек засов на деревянные и металлические створки можно сделать за несколько минут. Для этого достаточно на крайние вертикальные стойки и 2 других профиля прикрутить дверные ручки.

Чтобы получилось прочно и надежно, в них предварительно вставляется балка или толстая массивная доска. Дверные ручки прикручиваются. После этого доску можно вынимать, если надо открыть въезд во двор.

Открывать такой засов сложно. Надо вытащить его из всех петель и удержать в руках. К такому засову дополнительно желательно ставить фиксаторы из штырей.

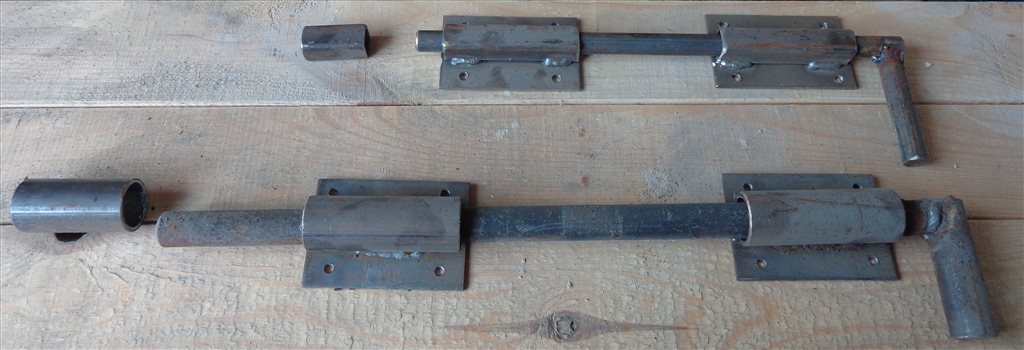

Сделать засов на ворота своими руками можно из обрезков профиля и квадратного или круглого проката. Конструкцию можно приварить или установить на болты.

Такую задвижку можно смастерить за несколько минут

1. К калиброванному прутку длиной от 350 мм приваривается перпендикулярно ручка. Расстояние от правого края — 200 мм.
2. Отрезается 3 куска квадратного профиля длиной 100–120 мм. Каждый приваривается к пластине с отверстиями под крепеж.
3. Первые две пластины с квадратными трубками крепятся на смежных краях створок. Через них должен проходить пруток и запирать. В третий заводится свободный конец проката. Он служит упором для ручки в открытом состоянии засова.

Можно изготовить задвижку и иначе, сохраняя основной принцип. Схема ниже подробно описывает один из вариантов.

Схема задвижки из прута и квадратного профиля

Пластины можно прикрутить или приварить. Если надо закрывать дополнительно на замок, то одна петля делается из ручки, вторая приваривается на вторую трубку снаружи от разъема. При закрытом засове в них продевается дужка замка.

Схема засова из трубы и прута

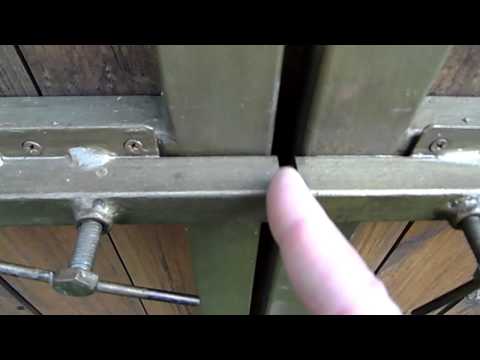

Для забора из профлиста и таких же ворот своими руками делается плоский засов. В работу берется лист от 5 мм толщиной. Из него вырезают саму задвижку в виде длинной пластины с загнутым краем. Делаются прямоугольные петли: большая — 60 % длины, меньшая — 30 %. Толстый металл сложно гнуть в домашних условиях. Проще под пластины подставить прокладки из металла такой же толщины, как засов.

Меньшая пластина монтируется на правой створке. В нее входит засов при закрывании. Вся остальная конструкция располагается слева. При желании можно на край пластины приделать петлю под замок, а в задвижке вырезать отверстие в загнутой части.

Схематичный вариант из пластин и металлического профиля

На видео ниже — пошаговая инструкция изготовления засова для ворот своими руками.

Вертушка и шлагбаум

Деревянная вертушка — простое и оригинальное решение для ворот на даче. Для изготовления необходима длинная доска, а вторую надо порезать на 4 куска.

На краю створки крепится болтом доска. Она должна свободно вращаться вокруг оси. Ее следует поставить в горизонтальное положение и наметить места под крепление скоб. Делать их проще всего из второй доски. В местах крепления устанавливают прокладки по толщине основного запора.

Классическая вертушка

При вращении доска должна заходить в деревянные полупетли. Поэтому один разъем смотрит вверх, второй с противоположной стороны — вниз. Для ворот из профлиста можно использовать полосу листового проката.

Надежный запор получится, если с одной стороны приварить петли и закрывать вертушку на замок. Прикрепив к осевому болту ручку снаружи, можно свободно входить с улицы во двор, если калитка расположена далеко и хватит сил провернуть балку.

Чем длиннее запорная полоса, тем лучше выравниваются створки ворот и труднее открыть снаружи.

Шлагбаум представляет собой вариант вертушки с осью на одном краю.

Он ложится в петли сверху и прочно в них удерживается. Болт устанавливается на расстоянии от разъема. На смежные балки створок ворот крепятся полускобы, куда опускается засов. Для замка устанавливается третья скоба с петлей под замок возле свободного конца балки.

На фото — классический пример шлагбаума.

Надежный и долговечный вариант

Принцип задвижного запора простой. Каждый умелец сам определяется со сложностью и видом замка на своем участке.

Запор для распашных ворот гаража и ограждения своими руками

Распашные ворота часто используются для гаражей и дворов частных домов. Для того чтобы надёжно и быстро их запирать, важно дополнительно установить главный элемент защиты — засов для ворот. Его легко открывать и он прочно фиксирует створки.

Различные виды запоров для ворот

Что такое засов? Это запорный механизм, который обеспечивает надёжную фиксацию ворот в закрытом положении. Качественно изготовленный запор позволяет существенно упростить открывание/закрывание ворот и сделать их более надёжными. Большая часть моделей предназначена для открытия только изнутри без использования ключей, иными словами, открыть засов снаружи не получится.

Содержание статьи

• 1 Разновидности засовов
• 2 Делаем «вертушку» и «шлагбаум» своими руками
  • 2.1 Алгоритм производства вертушки
  • 2.2 Алгоритм изготовления шлагбаума
• 3 Задвижки засовы
• 4 Засов по типу «шпингалет»
• 5 Засовы вертикального типа
• 6 Запор морской контейнер своими руками
• 7 Изготовление гаражного засова
• 8 Простой способ зафиксировать ворота
• 9 Сделать самостоятельно или купить задвижку

Разновидности засовов

Существует много разновидностей запоров, некоторые из которых находятся в свободном доступе в хозяйственных магазинах. Но в последнее время хозяева предпочитают самостоятельно создавать запорные механизмы, используя такие материалы, как металл (прутки, швеллеры, полосы) или дерево.

Задвижка на ворота из дерева изготавливается под деревянные въездные ворота, что же касается задвижки из металла – она более универсальная и устанавливается на комбинированные, металлические, профилированные или деревянные ворота. Существуют различные методы изготовления. Например, ковка – изделия отличаются надёжностью и привлекательным внешним видом. Вот только для этого метода важно иметь определённые знания, навыки и оборудование. Так как оборудование для ковки использовать не так уж и просто хозяева предпочитают использовать в работе компактные сварочные аппараты, болгарки, дрели и пр. Среди самых распространённых типов засовов стоит отметить такие:

1. Поворотные – типа «шлагбаум», «вертушка» Отличаются простотой в изготовлении, надёжностью и прочностью удерживания створок. Чаще всего для производства используется деревянный брус. Из недостатков – изделие выглядит недостаточно современно, к тому же в некоторых конструкциях управлять механизмом тяжело физически. Хотя и не всегда данные параметры считаются недостатком, так как определённый дизайн ворот требуют более «грубого» выполнения засова.


   Запор шлагбаум, длинным деревянным брусом

   Поворотный запор

   Короткий поворотный запор

2. «Щеколда» тоже относятся к поворотным, но устанавливать его,возможно, только при прочной фиксации одной из половин ворот. В основном используется на калитках и дверях.
   Запор щеколда можно устанавливать при прочной фиксации одной из створок

3. Горизонтальные задвижные – «шпингалетные» или полосовые простого типа. Крепление изделия происходит на раму или оборотный механизм. Как в случае с «щеколда» на одну из створок дополнительно устанавливают фиксаторы или запоры вертикального типа.
4. Вертикальные задвижные – устанавливаются отдельно внизу на каждой створке ворот, что позволяет их надёжно фиксировать как в открытом, так и в закрытом положении. Если запоры устанавливаются в гараже, то крепление производится либо в верхней, либо в нижней (при условии надёжной рамы) части ворот. Если каркас легко погнуть, то лучше устанавливать сверху и снизу на каждой половине.

Вертикальный запор для ворот

По виду конструкции различают 4 типа.

1. Простой тип – засов. Собирается за короткое время. При этом они отличаются высокой прочностью и при сильных порывах ветра ворота не откроются.
2. Запоры на дополнительных проушинах. Для производства используется прочная сталь, часто монтируются на гаражные ворота.
3. Засов штырьковой – используются обрезки металлической трубы и металлические прутья. Прутья длиной от 0,5 до 1 метра.
4. Защёлка для откатных ворот откидного типа – работает за счёт 4 загнутых крюков и стальной пластины. Для производства можно использовать и дерево. Деревянный засов можно увидеть не только на воротах, но и на калитке.

Делаем «вертушку» и «шлагбаум» своими руками

Начнём с самой распространённой модели – «вертушка». Вертушка применяется для закрытия производственных или сельскохозяйственных помещений, в которых предусмотрены двустворчатые распашные ворота. Это самая простая в изготовлении разновидность. Одно из главных достоинств – это простота изготовления самостоятельно (без привлечения профи).

Самое простое устройство у поворотного запора

Самостоятельно придётся его изготавливать ещё и по той причине, что заводского производства просто не существует. Изделие должно в полной мере подходить под тип и размер ворот.

Алгоритм производства вертушки

1. Подготовить стальную полоску (например, швеллер) или деревянный брус нужной длины. Рекомендуется выбирать длину примерно 2/3 от существующей ширины створки, чтобы совершался охват как минимум 1/3 каждой створки, для обеспечения максимального уровня надёжности. Чаще всего это 1 метр. Если для производства выбран брус из дерева, то толщина его должна соответствовать как минимум 5 миллиметров, для стальной полосы – ширина в пределах 50 миллиметров, а толщина – больше 5 миллиметров.
2. Подготовить створку. Отступить от края 60 – 100 миллиметров и сделать отверстие для болта М10-М12. Важно, чтобы у болта была широкая головка и необходимая длина (захватывающая толщину ворот, бруса, двух шайб и 2 гаек).
3. Подготавливаем болт. Его головка после крепления не должна выделяться, а для этого предварительно нужно сточить её грани.
4. Просверлить швеллер и брус посередине и надеть на болт, закрепив его дополнительно 2 контргайками.
5. На обе створки закрепить неподвижного типа швеллеры, в которые потом будет фиксироваться запорная часть. Прорези можно сделать клиновидного типа,чтобы при закрывании легче притягивались.

Вертушка отличается высокой прижимной способностью, надёжностью, прочностью и, главное, – отличается популярностью для любителей делать всё своими руками.

Второй тип запоров – «засов шлагбаум». Тоже отличается популярностью, из-за простоты и повышенной надёжности.

Алгоритм изготовления шлагбаума

1. Подобрать железный швеллер или брус. В любой точке бруса (только не посередине) просверлить отверстие под болт М10-М12 – оптимально на расстоянии 80 миллиметров от торца. Расчёт длины бруса производится, как и в предыдущем случае.
2. Сделать разметку на створке, приложив предполагаемый засов. Просверлить сквозного типа отверстие диаметра под выбранный болт. Важно учитывать тип болта, так как именно на него будет осуществляться основная нагрузка. Его шляпка должна быть максимально широкой для обеспечения надёжного упора. Снаружи шляпка должна быть скрытой.
3. Сделать 3 захвата на створках. Первый на створке крепления засова, нужен для упора при открывании. Второй и третий на второй створке (посередине и ближе к торцу, ориентируясь на запор). Можно дополнительно установить проушины для крепления замка навесного типа – получится крепление под навесной замок.

Задвижки засовы

Ещё один тип конструкции засовов – задвижной. Для его производства используются деревянные или стальные полосы. Для самостоятельного изготовления нужно иметь слесарные навыки и набор инструментов.

Толщина метала задвижки должна быть достаточно толстой, чтобы предотвратить изгиб

Алгоритм.

1. Подготовить стальную полосу. Длина её должна быть не менее 40 сантиметров, а ширина – 5 сантиметров.
2. Поскольку полоса будет двигаться по направляющим, их необходимо закрепить на воротах сваркой. Засов крепится к створке за счёт применения саморезов или той же сварки.
3. После монтажа на вторую створку также устанавливается паз для фиксации второй половины стальной полоски.

Иногда, чтобы изготовить засов с возможностью запереть замком, дополнительно сверлятся отверстия или монтируются специальные дужки.

Декоративная задвижка выглядит эффектно

Засов по типу «шпингалет»

Шпингалет для распашных ворот чаще всего изготавливается из металлического прута с диаметром от 1 сантиметра. Используя сварку, к нему крепится Т-образным способом рукоять или просто сгибается. Дополнительно важно подготовить полую трубку (желательно подобрать плотную сталь). Внутренний диаметр трубки должен позволять свободно проходить внутри пруту без люфтов и задержек.

Алгоритм выполнения работы.

1. Подготовленную заранее трубку разделить на 3 части – одна длинная до 10 сантиметров и две коротких (примерно по 5 сантиметров).
2. На одну створку крепится длинная часть. На вторую – короткая часть. Крепятся сваркой.
3. Вставить прут в трубку, а в пределах края закрепить ещё одну короткую часть. Проверить, что створки открываются и закрываются без препятствий.
4. В дополнение можно монтировать проушины для навесного замка.

Засовы вертикального типа

Подобного рода задвижки чаще устанавливаются в качестве вспомогательных, для надёжной фиксации нижней части ворот и удерживании створок в открытом положении. Для их изготовления используется прут из прочного металла, с диаметром от 1 сантиметра, который предварительно изгибают в Г-образную форму. И подобрать дополнительно трубку, которая будет соответствовать диаметру прута.

Вертикальный запор с пружиной возврата

Трубка приваривается на нижнюю часть створок, вставить в неё прут и соорудить дополнительное отверстие в земле (его обычно вбитой частью трубки). Дополнительно можно монтировать на воротах дополнительный упор, чтобы можно было совершать фиксацию открытых створок.

Запор морской контейнер своими руками

Одной из максимально удобных конструкций является запор которым запирается морской контейнер. Такая задвижка изготавливается по следующему алгоритму.

1. В трёх местах на прижимающей части необходимо приварить кольца с ножкой для прохождения гладкой трубы. Диаметр колец должен быть в пределах 1,5–1,6 сантиметра. Первое кольцо на расстоянии 20 сантиметров от верха ворот, второе ровно посередине, третье – 20 сантиметров от низа ворот.
2. Подготовить металлический прут с крюками по обе стороны.
3. На рамах по обе стороны (сверху и снизу) прикрепить фиксаторы для крюков.
4. При фиксации крюков ворота надёжно запираются, открыть их извне не представляется возможным.

Если нет возможности сделать детали самостоятельно, то можно приобрести необходимые для сборки детали в магазине. Подойдёт ремонтный комплект от фургона автомашины  «Газель». К нему остаётся добавить только штангу и провести сборку.

Запор фургона автомашины

Ремонтный комплект запора на автофургон

Изготовление гаражного засова

На даче, в гараже или загородном доме засовы актуальны всегда. Надёжный засов можно быстро и без особых усилий сделать своими руками из простейших материалов.

Дополнительные запорные механизмы для гаражных ворот – это необходимость, которая позволит защитить ваше имущество от взломов. По принципу производства дополнительные задвижки не отличаются сложностью – используется полоса из металла для жёсткой фиксации обеих створок ворот.

При этом различаются 4 типа механизмов фиксации и передвижения полосы:

• двусторонний поворотный засов – изготавливается по принципу  контейнер;
• сдвижной – алгоритм производства по типу задвижки;
• поворотный – принцип«шлагбаум» или «вертушка»;
• двусторонний ригельный – по принципу засова «вертикального».

Блокировка створки ригельным запором сверху и снизу

И все эти типы вполне легко сделать самостоятельно, при этом обеспечив надёжную фиксацию гаражных ворот не на одно столетие. Есть ещё пружинные засовы, для их изготовления понадобятся особые навыки и умения, они несколько сложнее, но при этом не менее надёжные в работе.

Простой способ зафиксировать ворота

Есть хитрый способ запереть ворота уличной ограды не требующий каких-либо больших затрат. В месте стыка ворот устанавливается кусок профиля с выемкой специальной формы и бетонируется. Створки попадают в паз и фиксируются каким либо предметом подходящим по размеру. Такая конструкция кстати позволяет разгрузить опорные столбы.

При закрывании створки упираются

В профиле делается выемка для створки ворот и бетонируется в земле

Створки в закрытом положении поддерживаются упором снимая нагрузку на столбы

Ворота фиксируются вставкой

Сделать самостоятельно или купить задвижку

Задвижки на калитки зачастую покупаются, а вот для ворот предпочитают изготавливать самостоятельно. И этому есть объяснение.

1. Калитка используется гораздо чаще, следовательно, и механизм должен быть выносливым, работать без нареканий и выглядеть эстетично.
2. По своей конструкции и размерам калитки более стандартны, и подобрать запорный механизм намного проще.
3. Ворота обладают большей индивидуальностью: конструкция, материалы, размеры. При этом запор для распашных ворот обычно скрытого типа. Как результат – красота находится на втором плане, на первый план выходит безопасность и надёжность.

Именно по всем этим причинам к изготовлению запорных устройств для ворот относятся более требовательно и изготавливают самостоятельно, как говорится, чтоб наверняка. А вот какой вид запора выбрать – решать только вам.

Установка автоматического открывания ворот своими руками: полное руководство

Установка автоматического открывания ворот своими руками: полное руководство существующие ворота

Фото: aruba200 / iStock / Getty Images Plus

Сложность

Простая

Субботний строитель навыков.

Время выполнения

5 часов

100–500 долларов США

Самостоятельное выполнение работы имеет большое значение.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Что вам потребуется:

ИНСТРУМЕНТЫ

• Спиртовой уровнемер
• Карандаш
• Электродрель
• Зажимы

ПРИНАДЛЕЖНОСТИ 900 15

• Комплект для автоматического открывания ворот
• Винты
• Болты

двор более безопасным, предотвращая проникновение злоумышленников на вашу территорию без разрешения. С установкой открывателя ворот вы можете добавить автоматический открыватель к любым воротам. Ваши тяжелые ворота, которые когда-то было трудно открыть, теперь открываются нажатием кнопки. Установка достаточно проста, чтобы ее можно было сделать своими руками, поэтому следуйте этому руководству, чтобы завершить проект открывания ворот.

Подготовка к установке механизма открывания ворот

Приступая к планированию проекта, выполните следующие шаги для подготовки.

Выберите правильный механизм открывания ворот

По мере того, как вы будете делать покупки, вы обнаружите различные модели автоматических ворот и устройства для открывания ворот с дополнительными функциями, которые делают вашу жизнь более удобной. Вот некоторые из них:

• Пульт дистанционного управления : Позволяет открывать и закрывать ворота на расстоянии

• Солнечная панель : Сократите затраты на электроэнергию, питая механизм открывания солнечным светом

• Таймер : Устанавливает ворота на открытие и закрытие в установленное время каждый день

• Защитный реверс с something

• Датчик тепла : Отправляет вам предупреждение, если ваше устройство перегревается

Подготовьте ворота

Установка автоматического открывания ворот работает, только если ворота расположены по центру и выровнены. Если у вас двое ворот, их нужно повесить ровно. Проверьте это с помощью спиртового уровня. Ваши ворота должны свободно открываться и закрываться, и вы должны разместить открывалку там, где она не будет блокировать нормальный транспортный поток.

Распакуйте комплект

Перед установкой нового комплекта для открывания ворот распакуйте его и убедитесь, что в нем есть монтажные кронштейны, зажимы, болты, винты, блок контроллера и рычаг открывателя ворот. Сошники на солнечной энергии также должны поставляться с небольшой солнечной панелью и батарейным отсеком. Внутри также должно быть руководство с пошаговыми инструкциями по установке автоматического открывателя ворот и устранению неполадок.

1. Подключение и проверка автоматического открывателя

   Фото: โทวสิษฐ์ คงทน / Adobe Stock

   Устройство для открывания ворот будет открывать и закрывать ворота с помощью рычага привода. Рычаг крепится к существующей двери ворот и поворачивает ворота, удлиняя и вытягивая моторизованный стержень.

   Перед тем, как прикрепить к воротам новый механизм открывания ворот, проверьте его работоспособность. Вставьте рычаг привода в блок контроллера, затем подключите блок контроллера к источнику питания. Визуализируйте, где и как будет стоять открывашка на ваших воротах.

2. Установка монтажных кронштейнов

   Отметьте карандашом ровную линию в центре стойки ворот, где вы будете устанавливать открыватель. Вы сделаете это с обеих сторон, если установите открыватели на двое ворот.

   При установке устройства автоматического открывания ворот на деревянном столбе предварительно просверлите отверстия для крепления кронштейнов с помощью прилагаемых винтов. Затем установите кронштейны на эти центральные линии, сопоставив их друг с другом. В противном случае вы, вероятно, будете плотно прикручивать кронштейны к металлической стойке ворот.

3. Установка рычага открывания ворот

   Прикрепите рычаг привода к монтажным кронштейнам с помощью прилагаемых болтов. Горловина рычага должна быть спроектирована таким образом, чтобы надежно удерживать ворота и может просто защелкиваться. Убедитесь, что все кронштейны и зажимы плотно прикреплены к воротам и стойкам.

4. Установка блока контроллера

   С помощью дрели и винтов прикрепите блок контроллера к стойке ворот. Ваш блок контроллера может поставляться с дополнительными кронштейнами, если он крепится непосредственно к металлической стойке ворот.

5. Установка и подключение источника питания

   Фото: tomfotorama / Adobe Stock

   Подключите рычаг или рычаги ворот к блоку контроллера, используя любые разъемы для проводов или распределительные коробки, которые входят в комплект вашего устройства. Следите за тем, чтобы красный и белый провода не пересекались.

   Если вы используете батарейный блок или источник питания от солнечной панели, вам необходимо прикрепить их к стойке ворот так же, как вы установили блок контроллера. Как только все будет на месте, подключите блок контроллера к источнику питания. Ваш открыватель ворот теперь готов к запуску!

6. Настройка параметров блока контроллера

   Откройте блок контроллера и откалибруйте пределы открытия и закрытия ворот. Если на вашем устройстве есть таймер или другие функции, вы можете настроить их прямо сейчас.

7. Проверка устройства автоматического открывания ворот

   Фото: JacZia / Adobe Stock

   Используйте блок управления, клавиатуру или пульт дистанционного управления устройства открывания ворот, чтобы убедиться, что оно открывается и закрывается так, как вам нужно.

Установка открывателя ворот своими руками или найм профессионала

Самостоятельная установка автоматического открывателя ворот может занять до пяти часов и обычно требует строгого соблюдения инструкции, прилагаемой к вашему устройству. Это относительно простой проект для умелых домовладельцев, но выполнение его своими руками может привести к аннулированию гарантии на ваш продукт.

Кроме того, вы можете нанять местного установщика ворот примерно за 100 долларов в час , как правило, минимум за два часа. Установка более сложного устройства может стоить от 1500 до 3000 долларов США. Эти затраты могут стоить гарантии того, что установка устройства открывания ворот пройдет гладко. Электромонтажные работы сопряжены с риском поражения электрическим током, а неправильная установка может повредить двигатель ворот.

Если вы устанавливаете устройство для открывания ворот самостоятельно, но у вас возникают проблемы с регулировкой или соединениями, профессионал может помочь вам решить эту проблему.

Часто задаваемые вопросы

Стоимость покупки и установки механизма открывания ворот может стоить от 100 до 500 долларов США. Вы можете использовать готовые наборы, которые поставляются с инструкциями по изготовлению своими руками. Если вы нанимаете профессионального установщика ворот для выполнения этой работы, рассчитывайте платить в среднем 100 долларов в час или от до 500 долларов в час.

Нет, вы не можете использовать устройство для открывания гаражных ворот в качестве устройства для открывания ворот. Автоматические устройства открывания гаражных ворот и автоматические устройства открывания ворот выполняют аналогичные функции и могут даже работать аналогично с помощью дистанционного управления; однако они не взаимозаменяемы. Устройство открывания гаражных ворот не предназначено для использования вне помещений и не выдерживает воздействия погодных условий.

Да, вы можете перевести ворота с ручным управлением на электрические. Установка мотора и открывающего устройства из комплекта позволяет переоборудовать любые ворота, чтобы они могли автоматически открываться и закрываться. Обязательно купите правильный тип открывателя для вашего стиля ворот. Например, одни открыватели предназначены для распашных ворот, а другие — для раздвижных.

Электрические ворота можно открыть принудительно, если кто-то приложит достаточное усилие к самому дальнему от монтажного кронштейна краю. Вы можете уменьшить этот риск, установив электрический замок на механизм открывания ворот. Тем не менее, автоматические открыватели ворот обычно помогают сдерживать злоумышленников, особенно в сочетании с наружным освещением и камерами безопасности.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Рекомендуемые статьи

• Как построить террасные ворота за 11 шагов

  Пейдж Беннетт • 3 марта 2023 г. 5

  Тони Кэррик • 6 марта, 2023

• Как установить защелку на ворота за 5 быстрых шагов

  By Mizuki Hisaka • 1 марта 2023 г.

Самодельные замки для распашных гаражных ворот и ограждений

Распашные ворота часто используются для гаражей и дворов частных домов. Чтобы надежно и быстро их запереть, важно дополнительно установить основной защитный элемент – засов для калитки. Он легко открывается и надежно удерживает створки на месте.

Различные типы замков для ворот

Что такое засов? Это запорный механизм, обеспечивающий надежную фиксацию ворот в закрытом положении. Качественно сделанный замок позволяет значительно упростить открытие/закрытие ворот и сделать их более надежными. Большинство моделей рассчитаны на открытие только изнутри без использования ключей, иными словами, открыть задвижку снаружи не получится.

Содержание статьи

• 1 Виды болтов
• 2 Делаем «вертушку» и «барьер» своими руками
  • 2.1 Алгоритм изготовления поворотной платформы
  • 2.2 Алгоритм изготовления шлагбаума
  9004 3
  • 3 Засовы
  • 4 Засов типа «защелка»
  • 5 Засов вертикального типа
  • 6 Запор транспортной тары своими руками
  • 7 Изготовление гаражного засова
  • 8 Простой способ починить ворота
  • 9 Сделай сам или купи задвижку

  Типы болтов

  Существует много типов запоров, некоторые из которых легко доступны в хозяйственных магазинах. Но в последнее время владельцы предпочитают создавать запорные механизмы самостоятельно, используя такие материалы, как металл (стержни, швеллеры, планки) или дерево.

  Задвижка деревянная изготавливается для деревянных въездных ворот, а задвижка из металла — более универсальна и устанавливается на комбинированные, металлические, профилированные или деревянные ворота. Существуют различные способы изготовления. Например, ковка – изделия надежны и привлекательны внешне. Но для этого метода важно иметь определенные знания, навыки и оборудование. Так как использовать оборудование для ковки не так просто, владельцы предпочитают использовать малогабаритные сварочные аппараты, болгарки, дрели и т. д. Среди наиболее распространенных типов болтов можно выделить следующие:

  1. Поворотные — типа «шлагбаум», «спиннер» Отличаются простотой в изготовлении, надежностью и долговечностью удерживания створок. Чаще всего для производства используется древесина. Из недостатков – изделие выглядит недостаточно современно, к тому же в некоторых конструкциях физически сложно управлять механизмом. Хотя эти параметры не всегда считаются недостатком, так как определенная конструкция ворот требует более «грубого» исполнения ригеля.


     Барьерный замок, длинная деревянная балка

     Поворотный замок

     Короткий поворотный замок

  2. «Защелка» также относится к поворотным, но установить ее можно только в том случае, если одна из половин ворот прочно закреплена. В основном используется на калитках и дверях.

     Замок-защелку можно установить, прочно зафиксировав одну из створок

  3. Горизонтальный раздвижной — «защелка» или планка простого типа. Изделие крепится к раме или вращающемуся механизму. Как и в случае с «защёлкой» на одну из створок устанавливаются дополнительные фиксаторы или замки вертикального типа.
  4. Вертикально-раздвижные – устанавливаются отдельно внизу каждой створки ворот, что позволяет надежно фиксировать их как в открытом, так и в закрытом положении. Если замки устанавливаются в гараже, то крепление производится либо в верхней, либо в нижней (при условии надежной рамы) части ворот. Если каркас легко гнется, то лучше устанавливать сверху и снизу на каждую половинку.

  Замок для ворот вертикальных

  По конструкции различают 4 типа.

  1. Простым типом является болт. Собрал в короткие сроки. При этом они отличаются высокой прочностью и ворота не раскроются при сильных порывах ветра.
  2. Запор на дополнительные ушки. Для производства используется прочная сталь, часто монтируемая на гаражные ворота.
  3. Штифтовой болт — используются обрезки металлической трубы и металлические стержни. Прутья длиной от 0,5 до 1 метра.
  4. Защелка для распашных откатных ворот — работает с 4 изогнутыми крюками и стальной пластиной. Также можно использовать древесину для производства. Деревянный засов можно увидеть не только на воротах, но и на воротах.

  Делаем «вертушку» и «шлагбаум» своими руками

  Начнем с самой распространенной модели — «вертушки». Блесна используется для закрытия производственных или сельскохозяйственных помещений, в которых предусмотрены двустворчатые распашные ворота. Это самый простой в приготовлении сорт. Одним из основных преимуществ является простота изготовления своими руками (без привлечения профи).

  Простейшее устройство для поворотного замка

  Вам тоже придется делать его самостоятельно по той причине, что заводского производства просто не существует. Изделие должно полностью соответствовать типу и размеру ворот.

  Алгоритм изготовления поворотного стола

  1. Подготовить стальную полосу (например, швеллер) или деревянный брус необходимой длины. Рекомендуется выбирать длину примерно 2/3 существующей ширины створки, чтобы не менее 1/3 каждой створки закрывалось для обеспечения максимального уровня безопасности. Чаще всего это 1 метр. Если для производства выбран брус из бруса, то его толщина должна соответствовать не менее 5 миллиметров, для стальной полосы – ширина в пределах 50 миллиметров, а толщина более 5 миллиметров.
  2. Подготовить створку. Отступите от края 60 – 100 миллиметров и сделайте отверстие под болт М10-М12. Важно, чтобы болт имел широкую головку и необходимую длину (перекрывающую толщину ворот, брус, две шайбы и 2 гайки).
  3. Подготовка болта. После крепления ее головка не должна выделяться, а для этого предварительно нужно стачивать ее края.
  4. Просверлите швеллер и планку посередине и наденьте болт, закрепив его двумя дополнительными контргайками.
  5. На обеих створках закрепить швеллеры фиксированного типа, в которые потом будет крепиться обтуратор. Прорези можно сделать клиновидными, чтобы в закрытом состоянии их было легче притягивать.

  Блесна отличается высокой прижимной способностью, надежностью, долговечностью и, самое главное, пользуется популярностью у любителей все делать своими руками.

  Второй вид запора – «баровый замок». Он также популярен из-за своей простоты и повышенной надежности.

  Алгоритм изготовления барьера

  1. Подобрать железный швеллер или брусок. В любой точке бруса (но не посередине) просверлите отверстие под болт М10-М12 – оптимально на расстоянии 80 миллиметров от торца. Расчет длины бруса проводится так же, как и в предыдущем случае.
  2. Сделайте разметку на створке, прикрепив нужный болт. Просверлите сквозное отверстие диаметром под выбранный болт. Важно учитывать тип болта, так как именно на него будет приходиться основная нагрузка. Его головка должна быть как можно шире, чтобы обеспечить надежную остановку. Снаружи шапка должна быть скрыта.
  3. Сделайте 3 захвата на клапанах. Первый находится на болтовом креплении лючка, нужен для его остановки при открытии. Второй и третий на втором лоскуте (посередине и ближе к концу, ориентируясь на запор). Вы можете дополнительно установить проушины для крепления навесного замка — вы получите крепление для навесного замка.

  Засовы

  Другой тип конструкции засова — скользящий. Для его производства используются деревянные или стальные полосы. Для самостоятельного изготовления необходимо иметь слесарные навыки и набор инструментов.

  Толщина металла клапана должна быть достаточной для предотвращения изгиба

  Алгоритм.

  1. Подготовьте стальную полосу. Его длина должна быть не менее 40 сантиметров, а ширина – 5 сантиметров.
  2. Поскольку полоса будет двигаться по направляющим, их необходимо закрепить на воротах при помощи сварки. Ригель крепится к створке при помощи саморезов или той же сварки.
  3. После монтажа на второй створке также устанавливается паз для фиксации второй половины стальной полосы.

  Иногда для изготовления ригеля, закрывающегося навесным замком , дополнительно сверлят отверстия или монтируют специальные дуги.

  Защелка декоративная выглядит эффектно

  Засов типа «защелка»

  Шпингалет для распашных ворот чаще всего изготавливается из металлического стержня диаметром 1 сантиметр. С помощью сварки к нему Т-образно или просто сгибается ручка. Кроме того, важно подготовить полую трубу (желательно из плотной стали). Внутренний диаметр трубки должен обеспечивать свободный проход внутрь стержня без люфтов и задержек.

  Алгоритм выполнения работ.

  1. Подготовленную заранее трубочку разделить на 3 части — одну длинную до 10 сантиметров и две короткие (около 5 сантиметров).
  2. Длинная часть крепится к одной створке. Вторая короткая часть. Крепится сваркой.
  3. Вставьте стержень в трубку и зафиксируйте еще одну короткую часть внутри края. Убедитесь, что заслонки беспрепятственно открываются и закрываются.
  4. Кроме того, можно установить петли для навесных замков.

  Болты вертикального типа

  Задвижки такого типа часто устанавливаются как вспомогательные, для надежной фиксации нижней части ворот и удержания створок в открытом положении. Для их изготовления используется стержень из прочного металла, диаметром 1 сантиметр, который предварительно сгибается в Г-образную форму. И подобрать дополнительную трубку, которая будет соответствовать диаметру стержня.

  Замок вертикальный с возвратной пружиной

  Трубка приваривается к нижней части створок, вставляется в нее стержень и делается дополнительное отверстие в грунте (обычно ведомой частью трубки). Дополнительно на ворота можно установить дополнительный упор, чтобы можно было зафиксировать открытые створки.

  Запор для морского контейнера своими руками

  Одной из самых удобных конструкций является запор, которым запирается морской контейнер. Такой клапан изготавливается по следующему алгоритму.

  1. В трех местах на прижимной части необходимо приварить кольца с ножкой для прохождения гладкой трубы. Диаметр колец должен быть в пределах 1,5-1,6 сантиметра. Первое кольцо находится в 20 сантиметрах от верха ворот, второе — ровно посередине, третье — в 20 сантиметрах от низа ворот.
  2. Подготовьте металлический стержень с крючками с обеих сторон.
  3. Прикрепите крючки к раме с обеих сторон (сверху и снизу).
  4. Когда крюки закреплены, ворота надежно заперты; открыть его снаружи невозможно.

  Если нет возможности изготовить детали самостоятельно, то можно приобрести необходимые для сборки детали в магазине. Подойдет ремкомплект от фургона Газель. Остается только добавить к нему штангу и провести сборку.

  Запор автомобильного фургона

  Комплект для ремонта кемпера

  Изготовление гаражного болта

  На даче, в гараже или в загородном доме болты всегда актуальны. Надежный болт можно быстро и без особых усилий изготовить своими руками из самых простых материалов.

  Дополнительные запирающие механизмы для гаражных ворот необходимы для защиты вашего имущества от взлома. По принципу изготовления дополнительные защелки не сложны – для жесткой фиксации обеих створок ворот используется металлическая планка.

  При этом различают 4 вида механизмов фиксации и перемещения полосы:

  • двухсторонний поворотный болт — выполнен по контейнерному принципу;
  • скользящий — алгоритм изготовления по типу клапана;
  • поворотный — принцип «барьер» или «вертушка»;
  • двусторонний транец — по принципу «вертикального» болта.

  Блокировка створки защелкой сверху и снизу

  И все эти виды довольно легко изготовить самостоятельно, при этом обеспечивая надежную фиксацию гаражных ворот не на одно столетие. Есть еще рессорные болты, для их изготовления потребуются особые навыки и умения, они несколько сложнее, но при этом не менее надежны в работе.

  Простой способ починить ворота

  Существует хитрый способ запирания ворот уличного забора, не требующий больших затрат. В месте примыкания ворот устанавливается и бетонируется кусок профиля с углублением специальной формы. Створки попадают в паз и фиксируются каким-либо предметом подходящего размера. Такая конструкция, кстати, позволяет разгрузить опорные столбы.

  При закрывании створка упирается

  В профиле делается углубление для полотна ворот и бетонируется в грунте

  Створки в закрытом положении поддерживаются упором, снимающим нагрузку на стойки

  Ворота фиксируются вставкой

  Сделай сам или купи вентиль

  Задвижки часто покупают, но предпочитают делать задвижки самостоятельно.
