Подробная инструкция по монтажу и расчёту кровли ондулин

Данная статья пригодится тем, кто хочет правильно рассчитать и смонтировать кровлю Ондулин своими руками.

Оглавление статьи:

Расчёт кровли из ондулина: пошаговая инструкция

Предлагаемый метод расчета комплектующих на крышу  из ондулина позволит Вам самостоятельно определить нужное количество листов, доборных элементов, гидроизоляционной пленки, пароизоляционной мембраны, гвоздей, рассчитать ориентировочную сумму затрат на покупку кровельных материалов.

Расчёт листов на крышу

Полезная площадь листа ондулина – это площадь, которая не учитывает нахлёст. При расчете кровли из ондулина полезные размеры листа следует определять используя данные таблицы с учётом напуска. В ней для разных моделей битумных листов указаны точные размеры: длина, ширина, толщина, шаг и высота волны.

Для расчёта потребности в материалах нужно знать не только линейные размеры и конфигурацию крыши, но и определить угол наклона скатов. От этого напрямую зависит необходимое число листов. Например, для ондулина модели DIY размер листа составляет 0,75×2 метра (м), а полезная площадь варьирует от 0,95 до 1,2 м, с уменьшением угла наклона крыши, увеличивается напуск. Т.е при постоянной фактической длине и ширине лист может иметь разную полезную площадь.

Найти требуемое число листов еврошифера на 1 скат крыши можно так:

1. Рассчитать полезный размер листа:

 l_пол. = l_ф..— с₁                                 (1.1)

b_пол. = b_ф..— с₂                           (1.2)

где l_пол., b_пол. – полезная длина и ширина ондулина соответственно, м;

l_ф., b_ф. – фактическая длина и ширина листа соответственно, м;

с₁ – поперечный нахлёст,м. Принимается равным от 0,12 м (для листов Ондулин SMART при угле наклона ската больше 15°) до 0,3 м.

с₂ – продольный (боковой) нахлёст в метрах. Зависит от угла наклона ската и составляет 1-2 волны.

Когда и какие при монтаже крыши  нужны напуски листов, смотрите в разделе: Определение величины нахлёста листов

2. Определить число листов в горизонтальном ряду. Для этого разделить длину ската на рабочую ширину листа. Округлить полученное значение до ближайшего большего целого.

3. Найти число горизонтальных рядов. Для этого разделить ширину ската на полезную длину листа. Округлить полученное значение до ближайшего большего целого.

4. Узнать требуемое количество листов на 1 скат. Умножить число листов в горизонтальном ряду на число таких рядов.

Аналогично рассчитать расход материала для других скатов.

Расчёт доборных элементов

Расчёт конька и ендовы

Полезный размер ендовы такой же, как у конька (см. таблицу). Формула расчета одинаковая:

N=L_ф/L_пол             (1.3)

где L_ф – фактическая длина конька (или ендовы) крыши;

 L_пол – полезный размер конька (или ендовы).

Расчёт гвоздей для  ондулиновой крыши

Гвозди для кровли из ондулина считают исходя из расхода на крепление одного элемента. Зная количество листов и погонный метраж конька, ендовы, щипца, используя таблицу «Расход гвоздей на крышу», легко самому определить, сколько нужно гвоздей на один лист ондулина и всю крышу. Полученные значения складывают и округляют в большую сторону (для запаса). Размер гвоздя (его длина и диаметр) указан в таблице «Размеры кровельных элементов».

Таблица «Расход гвоздей на крышу»

Приведенный метод поможет Вам оценить ориентировочные затраты на покупку материалов. Точный расчет листов и доборных элементов правильно проводить после монтажа обрешетки.

Расчет кровельных пленок и мембран

Гидро- и ветрозащиту крыши выполняют после монтажа стропил перед устройством обрешетки. При расчете кровельных пленок и мембран помните о напуске между горизонтальными рядами. Нахлест пленки менее 100 мм сведёт на нет все усилия по защите внутренних слоёв кровли от конденсата. При покупке гидроизоляционных материалов учитывайте полезную площадь после монтажа, а не указанную на рулоне.

Состав кровельного пирога из материалов ондулин и порядок их расположения при устройстве крыши

1. Пароизоляция (например, Ондутис R100, Ондутис R70, Ондутис R_термо) − внутренний слой пирога. Располагается перед утеплителем на пути движения теплового потока. Необходим только при тёплой кровле.
2. Плитный или рулонный утеплитель (стекловата, минеральная вата, эковата) – закладывается между стропил. Толщина определяется теплотехническим расчётом.
3. Ветроизоляция (например, Ондутис A100, Ондутис A120) – не используется при угле наклона ската до 35°.
4. Гидроизоляция (например, Ондутис RV100, Ондутис RS).
5. Обрешётка.
6. Еврошифер.

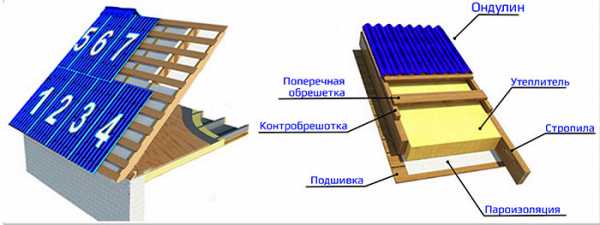

Пример послойного устройства кровли из ондулина с утеплителем и двойным вентиляционным зазором

Пленочные слои крепятся с помощью брусков размером 20×30 мм, 30×30 мм. Самый прстой вариант кровли состоит из двух слоёв – обрешётки и битумного шифера. Он применим только для неответственных сооружений. Во всех остальных случаях гидроизоляция под ондулин обязательна.

Типичные ошибки при устройстве кровли ондулин

Насколько обязательны  правила монтажа и что будет, если их не соблюдать?

Типичные ошибки при монтаже:

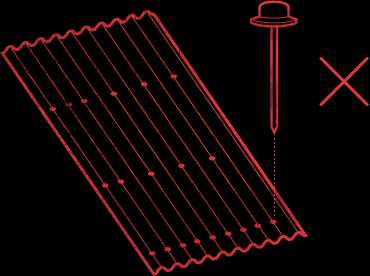

• Использование неправильных гвоздей.

Отсутствие специальной шляпки откроет доступ влаги к обрешётке, и она начнёт гнить.

Гвозди длиной менее 70 мм не обеспечат надёжного крепления листов.

• Экономия на обрешётке.

Сечение брусков меньше требуемого приведет к тому, что обрешётка прогнётся под нагрузкой. А шаг обрешетки больше рекомендуемого даст листам ондулина возможность провисать. Деформируется, ломается лист, нарушается гермитичность.

• Отсутствие дополнительной обрешётки под конёк и ендову.

Элементы пойдут волной, и атмосферная влага проникнет внутренние слои крыши. Начнутся необратимые процессы: на деревянных элементах стропильной системы поселятся плесень и грибок. Теплоизоляционный слой во влажном состоянии будет работать неэффективно. В итоге возникнет необходимость замены всей конструкции крыши.

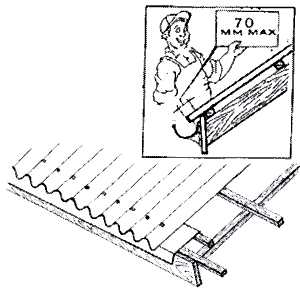

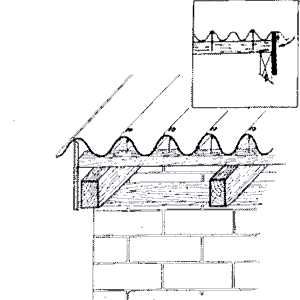

• Неправильный размер свеса листа.

Карнизный (поперечный) свес над трубами водосточной системы должен быть не более 50 мм, а свободный продольный край листа – не более 35 мм.

Свес больше указанных размеров зимой может привести к разлому листов.

• Отсутствие карнизной и ветровой фронтонной планки.

Приведёт к намоканию деревянных элементов во время бокового дождя и вызовет их гниение.

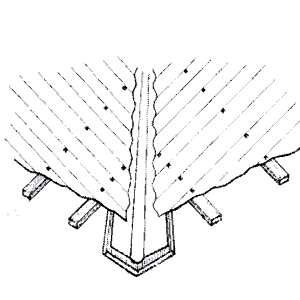

• Неправильный монтаж ендовы.

Ендова должна быть расположена строго под кровельными листами. В противном случае защитить стык скатов от дождя и снега не удастся. Как следствие намокание несущих деревянных элементов стропильной системы и утеплителя.

• Неправильное расположение листов.

• Пренебрежение устройством вентиляции кровли:
• Нет зазора между гидроизоляционной плёнкой и обрешёткой, нарушается циркуляция воздуха, не испаряется конденсат, как следствие гниение деревянных элементов. Обязательно монтировать брусок под обрешетку по плоскости стропильной доски, размером 20х30, 30х30 мм, для крепления слоя гидроизоляции. Зазор между гидроизоляционной пленкой и утеплителем обеспечивают правильным выбором размера стропильной ноги. Ширина стропила должна быть больше толщины слоя теплоизоляции.
• Гидроизоляция сильно натянута. Правильно укладывать защитную плёнку под ондулин горизонтально, начиная от карнизной планки свеса до линии конька, с провисанием не более 10-20 мм между стропил (но не касаться утеплителя) и нахлёстом 100-200 мм. Сильное натяжение может привести к разрыву плёнки.
• Неправильный монтаж пароизоляционной мембраны или её отсутствие приведёт к накоплению влаги в толще утеплителя и снизит его теплозащитные свойства. Пароизоляционную плёнку монтируют впитывающим слоем внутрь помещения.
• Отсутствие конькового продуха. Гидроизоляционный слой должен начинаться на 40-50 мм ниже конька. Иначе образования конденсата не избежать.

Технология монтажа стропильной системы, укладки слоёв тепло−, гидро− и ветрозащиты схожа для скатных крыш с различными видами покрытия до этапа устройства обрешетки. Какие виды бывают и как выбрать правильную стропильную систему для крыши из битумных листов, листового профилированного покрытия (металлочерепица, металлопрофиль), фальцевой и мягкой кровли, керамической черепицы, Вы найдете по ссылке.

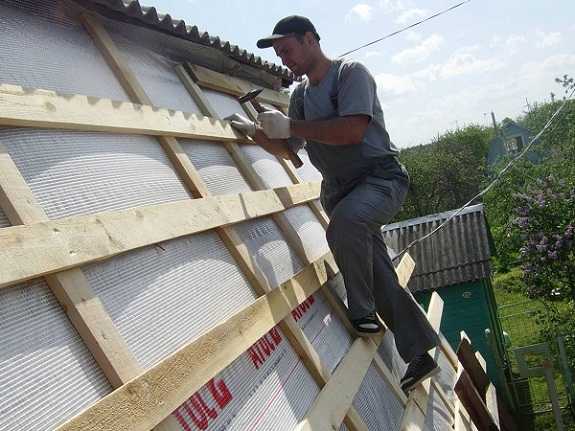

Правильный монтаж обрешётки под ондулин

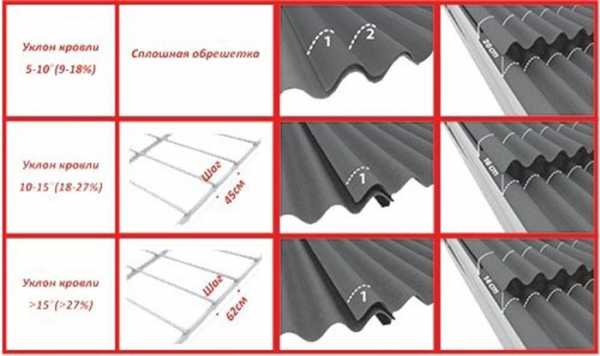

Шаг обрешетки под ондулин и размер брусков или обрезной доски для устройства кровли из битумного шифера зависит от уклона крыши. Чем ближе положение ската к горизонтальному, тем более жёстким должно быть основание под настилаемое покрытие.

• Угол наклона крыши:

Выполняется сплошное основание из обрезной доски размером 30×100 (120) мм, фанеры, плит OSB (ОСП) или ДСП, к которым производят крепление листов ондулина гвоздями.

• Угол наклона крыши:

Сечение обрешётки для крыши из ондулина 30×100 (120) мм, 40×60 мм или 50×50 мм, шаг установки – 450 мм.

.

• Угол наклона крыши:

Обрешётку для ондулина устраивают из брусков сечением 40×60 мм, 50×50 мм или доски 30×100 (120) мм с шагом 610 мм.

Доска обрешетка крепится к стропильной ноге обычными металическими гвоздями.

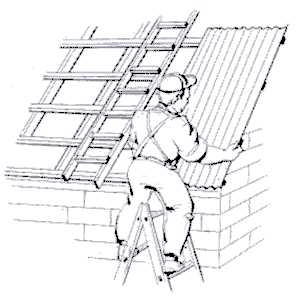

Инструкция монтажа листов ондулина к обрешетке крыши

Крепление листов ондулина к обрешетке осуществляется специальными гвоздями с пластиковой шляпкой. Настил делают в шахматном порядке в последовательности, указанной на рисунке (укладывать листы, как обычный асбестовый шифер, производители не рекомендуют, т.к. это приведёт к деформации углов).

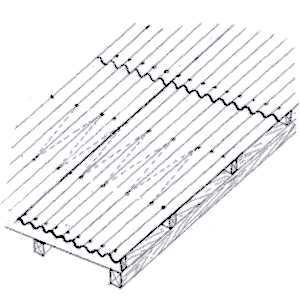

Для обеспечения герметичности важно соблюдать величину нахлёста.

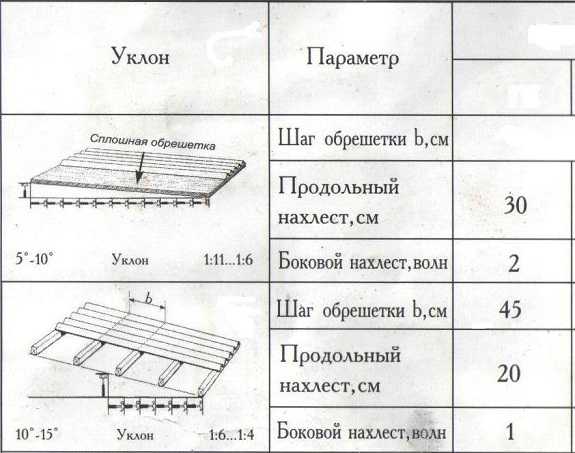

Таблица «Определение величины нахлёста листов»

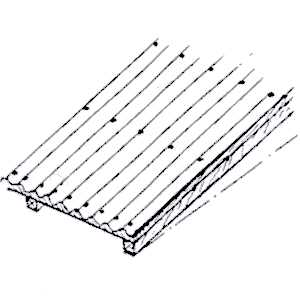

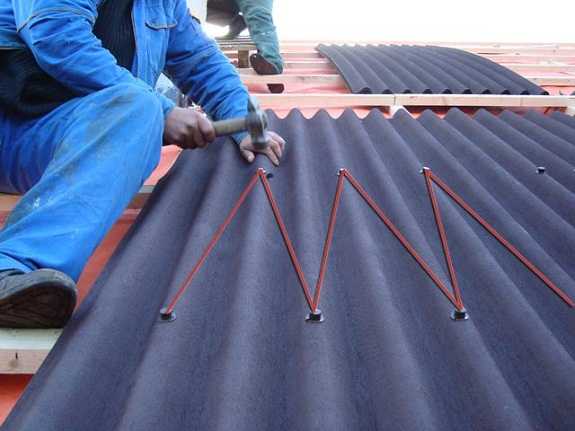

Фиксировать каждый лист нужно в 20 точках. Крепление листов ондулина гвоздями к обрешетке осуществляется в последовательности, указанной на рисунке. Сначала фиксируются края и низ листа. Нижний ряд гвоздей забивается в каждую волну. Для забивания гвоздей используют обычный молоток.

Для крепления битумных листов к обрешетке используют гвозди для ондулина размером: длина 70 мм, диаметр 3 мм, со специальной шляпкой (продаются в комплекте с листами,  цвет пластиковой шляпки гвоздя аналогичный цвету листа). Забивать их следует строго перпендикулярно плоскости ската. Это обеспечит герметичность соединения.

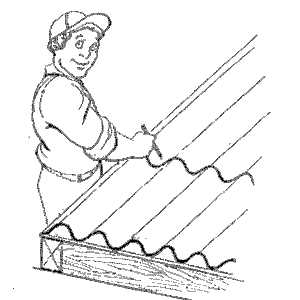

Чтобы прибить гвозди ровно по линии, над осью бруска обрешётки натягивают сигнальную нить, которая служит ориентиром.

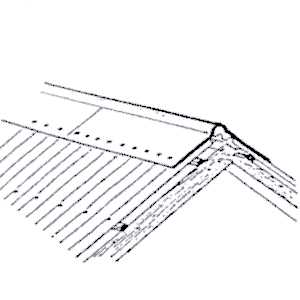

Установка доборных элементов

При монтаже оригинальных доборных элементов для ондулиновой крыши так же, как и с листами, в местах стыковки необходим напуск:

— для конька 125 мм;

— для щипца (фронтона) 150 мм;

— для ендовы (или примыкания крыши к стене) 100…150 мм.

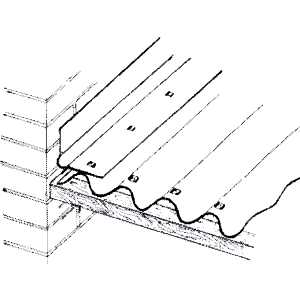

«Родные» доборные элементы для ондулина – ендова, конек, планка примыкания, не удобны в монтаже из-за гибкости и малой длины. Сложно добиться ровной линии конька, ветровой планки. Монтажники крыш рекомендуют устанавливать кровельные элементы из листового металла с цветным полимерным покрытием. Небольшое  отличие по цвету компенсируется четкостью линий и форм. Для установки комплектующих из жести следует пользоваться специальными саморезами с уплотнительной прокладкой под шляпкой. Уплотнитель обеспечит герметичность в местах крепления.

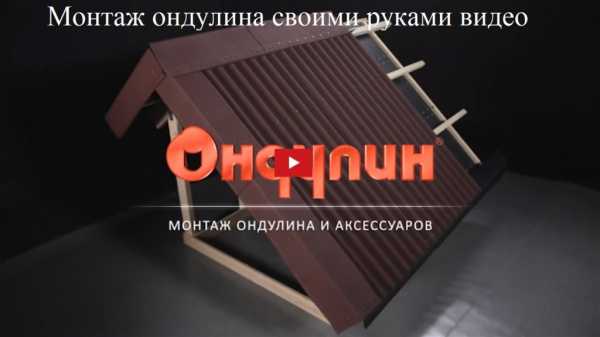

Монтаж крыши из ондулина своими руками пошаговые видео инструкции

Видео подробно расскажет, как самому сделать новую крышу с кровельным покрытием ондулин (onduline).

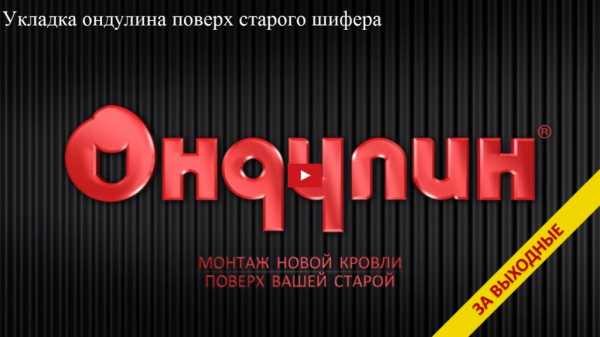

Видео как сделать ремонт кровли своими руками за выходные — укладка битумных листов ондулин на старый асбестоцементный шифер.

Соблюдайте все правила монтажа, и кровля из ондулина не доставит Вам хлопот.

Google+

stroiaktiv.by

Ондулин: инструкция по монтажу

На сегодня ондулин является одним из лучших кровельных материалов, он характеризуется высокой прочностью, долговечностью и возможностью самостоятельно осуществить монтаж благодаря современным технологиям. Поскольку монтаж ондулина не требует особых навыков и умений, все, что вам понадобится, так это инструменты (стандартный комплект) и инструкция по установке, которую можно найти в каждой упаковке с ондулином. Для рекомендаций по его установке были взяты за основу главные свойства этого кровельного материала, а именно:

• лёгкость;
• прекрасная устойчивость к температурным перепадам;
• лёгкий монтаж, его можно осуществлять даже без опыта работы.

Ондулин имеет и другое название – еврошифер. Он не содержит асбеста, не вредит окружающей среде благодаря тому, что этот строительный материал производится из волокнистой целлюлозы с добавлением минеральных наполнителей. Ондулин насквозь пропитан термореактивными смолами, которые утверждаются, а также дистиллированным битумом. Он поддаётся дополнительной окраске.

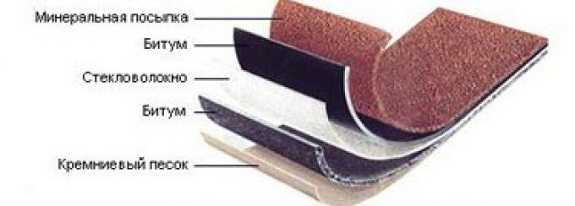

Структура ондулина

Важно знать! Хотя ондулин имеет некоторые недостатки, как горючесть целлюлозы и смол, но, тем не менее, это легко можно исправить благодаря пропиткам-антипиренам, которые добавляются в состав строительного материала в процессе изготовления.

Ондулин производится в виде шиферного листа или как фрагмент подобный до черепицы. По размерам листы ондулина отличаются от шиферного, хотя их характеристики являются одинаковыми. Что касается черепицы, то её в основном применяют для крыш сложной конфигурации, чтобы не было много отходов материала.

Вернуться к содержанию

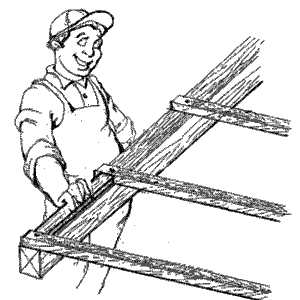

Монтаж обрешётки

Шаг обрешётки

Перед тем как перейти к монтажу обрешётки, следует определиться, какой будет её шаг, ведь от этого зависит долговечность кровли. При обрешётке следует учитывать угол наклона крыши.

Сплошная обрешётка подходит для крыш, если их угол наклона составляет не больше, чем 10 градусов. В её состав входит OSB, тёса, доски и фанеры. Примите к сведенью, что концевой нахлест должен быть больше 30 см, а нахлесту сбоку следует как минимум две волны. Всё это позволяет листам еврошифера противостоять тяжёлому снежному шару.

Обрешетка для ондулина с шагом

Если угол наклона крыши увеличивается и составляет от 10 до 15 градусов, то обрешётка делается из небольших брусков. Их размеры должны быть 40х50 мм или 50х50 мм. Для надёжности можно использовать шаг в 40-45 см. Длина концевого нахлеста требуется 20 см, а сбоку – одна волна.

И последнее, если крыша будет выполняться под углом в 60 градусов, тогда шаг обрешётки следует увеличить до 60 см. Для тех местностей, где часто идёт снег, что увеличивает нагрузку на кровлю, следует шаг осуществлять в 45 см. Длина концевого нахлеста должна быть 17 см, а сбоку использовать одну волну.

Рекомендуем перейти по ссылке http://vse-postroim-sami.ru/materials/roofing-materials/8163_kreplenie-listov-ondulina-na-kryshe-montazh-na-gvozdi-i-samorezy/, чтобы узнать о креплении ондулина гвоздями и саморезами. О технических характеристиках ондулина читайте здесь. Очень важно провести правильные расчеты ондулина на крышу.

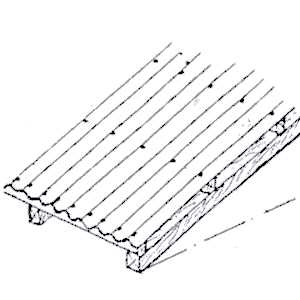

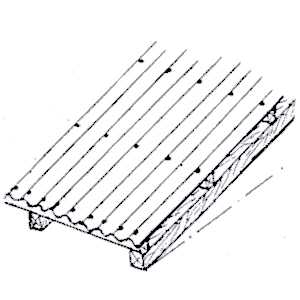

Сплошная обрешётка

Для сплошной обрешётки нет надобности в использовании установки ондулина встык. Можно делать небольшой зазор в 1-4 см между плитами, досками или фанерой. Это существенно поможет сэкономить примерно десять процентов строительного материала. А учитывая, что площадь крыши может быть очень большой, то и экономия будет ощутимой.

Сплошная обрешетка для ондулина

Если вы хотите использовать самый дешёвый вид обрешётки, тогда крышу следует делать из тёса.

Обрешётка из пиломатериалов

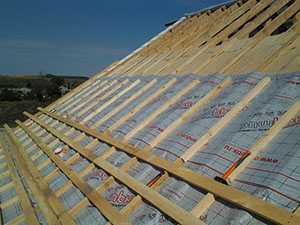

Сначала следует сделать монтаж гидроизоляционного слоя, дальше набить рейки контробрешётки вдоль стропильных ног. Потом следует выполнить свес и производить монтаж карнизной доски. Следующая доска устанавливается параллельно к карнизной. Промежуток между досками может быть 28-30 см. Потом необходимо использовать шаг, который зависит от угла наклона крыши. Доски или брус прикрепляются с помощью саморезов или гвоздей.

Если плоскость крыши получается очень ровной благодаря расположению стропил, то в этом случае используют гвозди для монтажа. Но, если высоту составляющих элементов необходимо ещё подкорректировать, то тогда лучше подойдут саморезы.

Параметры обрешетки

Для размещения элементов обрешётки следует брать во внимание интервал между их осями. Чтобы поддерживать чёткие параллели по отношению к карнизу, следует использовать шаблон из дерева.

Важно знать! Если монтаж происходит на широких скатах доски, тогда следует проводить стык по длине. Это поможет расположить их в шахматном порядке. Шпагат, который натягивается по диагоналям, позволяет измерить, насколько геометрически правильной является обрешётка. Если длина не совпадает, то следует найти ошибку и исправить.

Правильный монтаж обрешётки поможет сделать крышу прочной, а также выдержать большие нагрузки.

Вернуться к содержанию

Кровля крыши ондулином

По своему внешнему виду листы ондулина напоминают обычный лист волнистого шифера. Для осуществления разметки используют цветной карандаш. Чтобы линии были ровными, необходимо использовать небольшой обрезок доски, который будет служить линейкой.

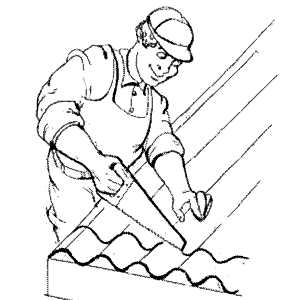

Чтобы разрезать элементы ондулина, следует пользоваться циркулярной пилой или ножовкой. А для хорошей работы ножовки следует использовать минеральное масло.

Резка ондулина

Обычный лист еврошифера составляет примерно шесть килограмм, из этого можно сделать вывод, что монтаж кровли по желанию возможно осуществить самостоятельно.

Для того чтобы выбрать место крепления первого листа, необходимо для ориентации использовать направление ветра. Далее следует выбрать нижний край ската, который будет противоположным к направлению ветра. Для первого ряда следует использовать только цельные листы ондулина, при расположении которых учитывается вес. Уже во втором ряду первый лист должен быть разрезан пополам.

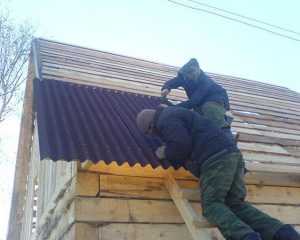

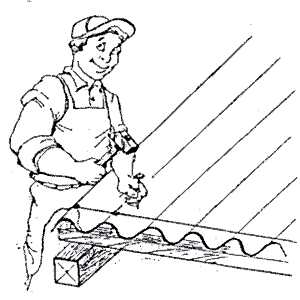

Крепление ондулина к обрешетке

Для фиксации листов к обрешётке используются гвозди. Можно ориентироваться так, что в каждый лист следует вбить 20 гвоздей. Сначала производят крепёж нижнего края, дальше от него дважды делают отступ на третью часть длины листа и потом забивают гвозди. Следует пропустить одну волну еврошифера и начать с нахлеста.

Важно знать! Для того чтобы направление листа еврошифера осуществлялось точно по брусу, используют натянутую верёвку.

Вернуться к содержанию

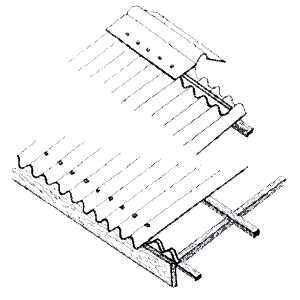

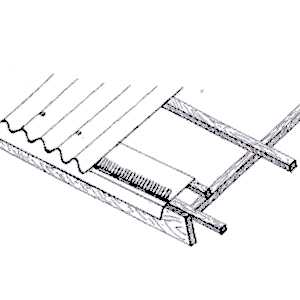

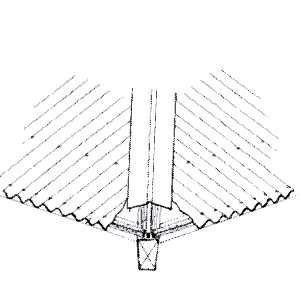

Конёк, ендовы

Также и установка конька тоже производится с того ската, который расположен против направления ветра. Чтобы сделать крепёж коньковых элементов к дополнительным брускам обрешётки, используют гвозди. Элементы крепежа должны войти вовнутрь каждой волны. Ендовы для фиксации также используют фрагменты из такого же материала, что и основные листы еврошифера.

Важно знать! Чтобы защитить себя от всяких насекомых или птиц, следует использовать вентиляционную гребёнку.

Вернуться к содержанию

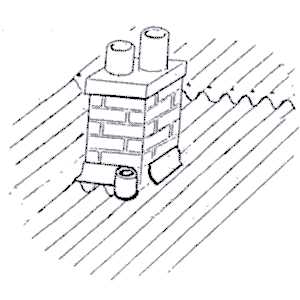

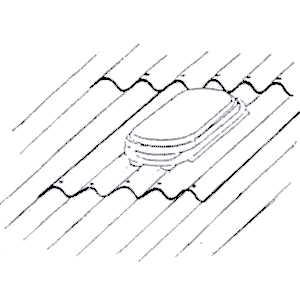

 Окно, вентиляционная труба

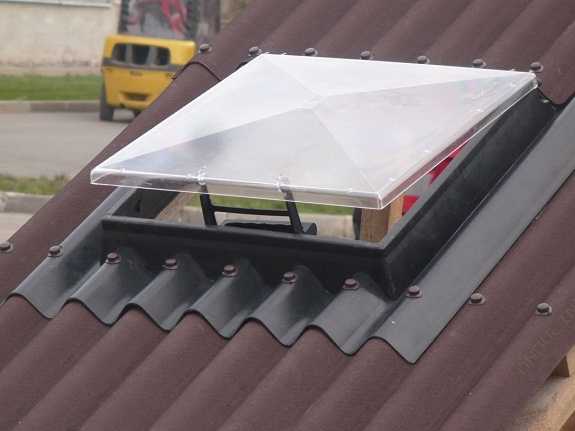

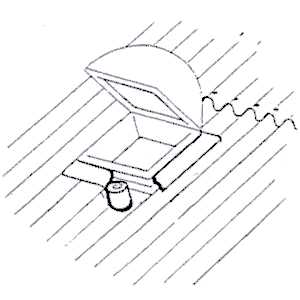

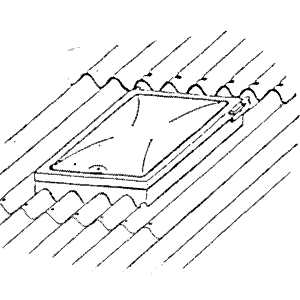

Если вы решили сделать кровельное окно, то для его надёжной фиксации используют гвозди в том месте, где происходит стык с волнами листов еврошифера. А уже для листа, который будет крепиться над окошком, следует производить укладку с нахлестом. Чтобы создать герметизацию между коньком и листами еврошифера, используйте специальный заполнитель.

Окно на крыше из ондулина

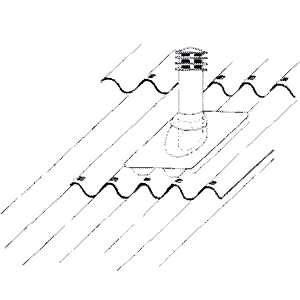

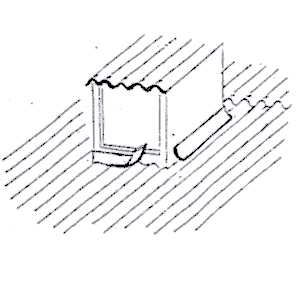

Также в продаже от производителей еврошифера имеются вентиляционные трубы. Их монтаж осуществляется с помощью гвоздей по каждой волне. А уже все стыки крепятся с помощью специальной ленты.

Ондулин: инструкция по монтажу подскажет вам, как сделать качественную крышу, которая будет долговечной. Такая крыша сможет выдержать любого рода нагрузку, а также не боится температурных перепадов.

Вернуться к содержанию

Видео

Полезно? Сохраните себе на стену! Спасибо за лайк!

vse-postroim-sami.ru

Как при монтаже ондулина получить «эффект натуральной черепицы»

Многие мастера, ведущие строительство дома своими руками, используют оригинальные проекты, однако дизайнеры не всегда учитывают такое важное качество битумных листов, как легкость обработки. Благодаря этому свойству кровельные материалы Ондулин позволяют реализовать самые неожиданные и яркие идеи.

Одним из таких вариантов является кровля с эффектом черепицы. Особый способ монтажа подчеркивает красоту высоких крыш и домов с мансардами, разнообразит и делает привлекательными широкие пологие скаты.

Кровля, уложенная «под черепицу», отличается повышенной прочностью и более трудоемким монтажом, для нее требуется большее количество кровельного материала.

Подготовка и монтаж обрешетки

Учитывая прочность и длительный срок эксплуатации кровли, к основе предъявляются следующие требования:

— обрешетка выполняется их калиброванного бруса  сечением 50х50 мм;

— используется только древесина хвойных пород;

— перед монтажом брус пропитывается влагозащитным антисептическим составом и тщательно просушивается;

— шаг обрешетки составляет 300 мм и устанавливается строго по шаблону;

— монтаж обрешетки осуществляется гвоздями 100-150 мм.

Подготовка и монтаж кровли

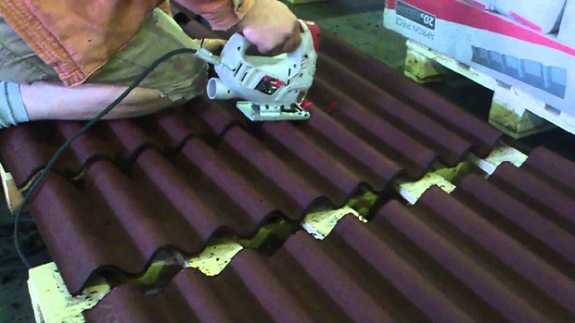

1. Перед началом монтажа листы ондулина разрезаются на 4 равных части длиной 50 см. Линии проводятся при помощи второго листа, наложенного сверху. Разметка наносится маркером контрастного цвета.

2. Во время раскроя листов необходимо обратить особое внимание на качество разреза. Для раскроя применяется ножовка по дереву  с зубьями среднего размера (длина полотна 350-550 мм) или ручная циркулярная пила.

3. Чтобы полотно не забивалось битумом и не застревало, оно периодически смазывается маслом.

4. Необходимо учесть, что при укладке мелких элементов видны все просчеты, поэтому выравнивание листов и точек крепления осуществляется по натянутому шнуру:

— для выравнивания первого ряда шнур натягивается между гвоздями, вбитыми в торцы крайних стропил. Ширина свеса листов первого ряда должна равняться 70 мм;

— для выравнивания второго и последующих рядов шнур натягивается между саморезами, ввернутыми в боковые поверхности стропил. Стропила размечаются с шагом 300 мм;

— для выравнивания линии гвоздей шнур натягивается между саморезами, ввернутыми в противоположные торцы брусьев обрешетки.

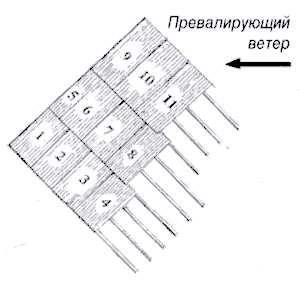

5. Монтаж ондулина начинается с подветренной стороны, листы укладываются с боковым перекрытием в одну волну.

6. Ряды монтируются от карниза к коньку с перекрытием 20 см. Укладка каждого последующего ряда осуществляется со смещением в половину листа.

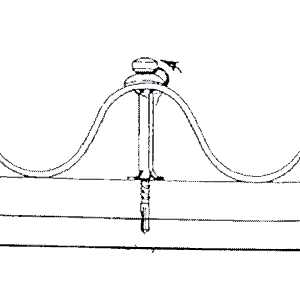

7. Крепление листов осуществляется в верхней точке каждой волны.

Оформление ендовы, ребер крыши и монтаж доборных элементов осуществляется в соответствии с инструкцией компании Ондулин.
