Инструкция по монтажу металлочерепицы Grand Line

Об этом нужно узнать до начала работ

Металлочерепица – кровельный материал, изготавливается из оцинкованной стали с полимерным защитным покрытием.

На данный момент металлочерепица является лидером продаж кровельных материалов для скатных крыш. Такой результат объясняется оптимальным соотношением «цена-качество», простотой монтажа и обслуживания, большим выбором цветовых решений.

Доборные элементы металлочерепицы Grand Line

Доборный элемент	Описание
Конек	Закрывает профилированные листы на коньке, наружных переломах кровли, защищая от попадания влаги, грязи в подкровельное пространство и срыва профилированных листов порывами ветра.
Заглушка	Закрывает края полукруглого конька, предотвращает попадание влаги и грязи в подкровельное пространство.
Планка ендовы верхней	Закрывает срезы профилированных листов на внутренних переломах кровли.
Планка ендовы нижней	Основная задача – отвод воды с угла стыка двух скатов, предотвращение попадания влаги во внутреннее пространство кровли.
Торцевая планка	Защищает профилированные изделия по фронтону от ветровой нагрузки, разбалтывания крепежа и попадания влаги.
Планка карнизная	Закрывает лобовую доску и основание стропильной конструкции от попадания воды, направляет потоки воды в водосточный желоб.
Планка примыкания	Необходима для выполнения узла примыкания углов кровли к стене.
Трубчатый снегозадержатель	Создает защитный барьер от резкого падения снежной массы со ската кровли, предохраняет желоба водосточной системы от снеговой нагрузки.



 Общие правила обращения с профилированными изделиями

Транспортировка

Длина кузова транспортного средства должна быть не менее длины пачек с изделиями. Рекомендуемая скорость транспортного средства – не более 80 км/ч. Упаковки должны быть закреплены по всей длине и предохранены от перемещения.

Разгрузка и перемещение

Погрузка и выгрузка пачек с профилированными изделиями должна осуществляться при помощи подъемной техники с мягкими стропами. Выгружать пачки с изделиями необходимо на сухое, незагрязненное место. При ручной разгрузке привлекается количество человек из расчета 1 чел. на 1,5-2 м.п. Поднимать и переносить листы необходимо в вертикальном положении, не допуская сильных перегибов. Запрещается тащить листы волоком и бросать их.

Хранение

При длительном хранении под пачки с профилированными листами подкладываются ровные брусья, между листами прокладываются рейки. Пачки устанавливаются под наклоном для стока воды. Рядом с изделиями запрещается проводить сварочные и другие подобные работы.

Техника безопасности

При работе с профилированными листами обязательно используйте перчатки. Во время подъема листов и перед крепежом не стойте под ними. При работе на кровле обязательно используйте страховочный канат. Не спешите. Монтаж кровли – многоэтапный и сложный процесс. Спешка может привести не только к порче кровли, но и навредить Вашему здоровью.

Крепежные материалы (саморезы)

При монтаже необходимо применять саморезы, специально разработанные для крепления профилированных оцинкованных листов – из закаленной стали с прокладкой из EPDM-резины. Средний расход саморезов 7 шт. на 1 кв.м.

Вам понадобятся инструменты:

Электрические ножницы высечные	Насадка на дрель для резки металла
Шуруповерт	Клещи «Гофра»
Ручные ножницы по металлу	Ручные просечные ножницы по металлу
Рулетка с тряпичной лентой	Насадка на шуруповерт 8х45

Угловая шлифовальная машина



ВНИМАНИЕ!

При резке металлических изделий с полимерным покрытием категорически запрещено использование абразивного круга (типа «болгарка»), т.к. это может привести к повреждению покрытия и коррозии металла.



МЕТАЛЛОЧЕРЕПИЦА GRAND LINE

1.       Немного о кровельном «пироге»



Кровельный «пирог» получил такое название за счет большого количества слоев, каждый из которых несет определенную функцию. Все слои в совокупности, при правильном выборе материалов и их грамотном монтаже, обеспечат Вам надежную и долговечную кровлю. Контролируйте весь процесс монтажных работ, потому как последствия неправильного монтажа могут проявиться не сразу. Например, плохо уложенная гидро- и пароизоляция повлекут за собой скопление конденсата, снижение функциональности утеплителя, гниение деревянных конструкций кровли. Либо все кровельные работы будут выполнены профессионально, а при внутренней отделке рабочие нарушат слой пароизоляции, что также повлечет за собой негативные последствия.

2.       Укладка утеплителя

Плиты утеплителя нарезаются шире нужного размера на 10-15 мм, и укладываются враспор между стропилами.

Не допускайте попадания влаги на утеплитель!









3.       Укладка гидроизоляции и пароизоляции

При укладке пленок действует правило: как раскатывается, так и укладывается. Пленки укладываются по стропилам (с внешней стороны – гидроизоляция, с внутренней стороны – пароизоляция) горизонтально от карниза к коньку с нахлестом не менее 150 мм.

• Классические гидроизоляционные пленки укладываются с двумя вентиляционными зазорами 30-50 мм: между пленкой и утеплителем, между пленкой и кровельным матриалом.
• Супердиффузионная мембрана укладывается прямо на утеплитель, вентиляционный зазор в этом случае нужен только между мембраной к кровельным материалом.
• Пароизоляционные пленки укладываются с зазором между пленкой и подшивочным материалом. Места перехлеста пленок склеиваются специальной лентой. Все отверстия в пленках должны тщательно герметизироваться.

4.       Установка крюков желоба

Крюки устанавливаются с вертикальным смещением: h = 0,005 х L – расстояние между первым и последним крюками. Перед установкой разметьте крюки с учетом вертикального смещения (рис.5). Длинные крюки устанавливаются до монтажа кровельного материала (рис.6). Короткие крюки можно установить на лобовую доску после монтажа кровли (рис.7).

5.       Монтаж обрешетки

На стропила под гидроизоляционную изоляционную пленку смонтируйте капельник для вывода влаги с пленки. В качестве обрешетки используется дерево (рис.8), либо вентилируемый прогон. Перед монтажом деревянной обрешетки просушите ее и обработайте антипиреновыми и антисептическими средствами.

• Начальная горизонтальная обрешетка должна быть выше остальных на высоту волны металлочерепицы.
• Шаг от края первой до центра второй обрешетки – 300 мм. Последующие от центра до центра – 350 мм.
• В местах крепления снегозадержателей, вокруг дымоходов, мансардных окон, у конька, в ендовах и т.п. выполняется сплошная обрешетка.



6.       Монтаж карнизной планки

Карнизные планки закрывают подкровельное пространство, защищают от попадания влаги и мусора.

Закрепите саморезами на торцы контрреек и торцы начальной карнизной доски вентиляционную ленту (рис.8).









7.       Установка нижней ендовы

Под нижней ендовой выполняется сплошная обрешетка. Укладывается универсальный уплотнитель. Нижний край ендовы укладывается поверх карнизной доски. При горизонтальном стыке ендов нахлест должен составлять не менее 300 мм.







8.       Установка обвода вокруг выхода дымохода



• Вывести гидроизоляцию мин. на 50 мм на трубу и приклеить срез к трубе клейкой лентой.
• Выполнить защитный обвод трубы с помощью планок обвода, в трубе выполнить штроб глубиной не менее 15 мм с небольшим уклоном вверх и завести верхние края планки в штроб.
• Вывести отвод воды в ближайшую ендову, при отсутствии ендов отвод ведется до карниза.



9.       Подъем листов

• Соберите из деревянных балок подъемную конструкцию.
• Закрепите листы.
• Поднимите конструкцию с листами на крышу.

ВНИМАНИЕ! Не тащите листы волоком! Это может привести к порче профилированного листа.





10.

Монтаж кровельного материала

ВНИМАНИЕ! Перед началом монтажа металлочерепицы установите молниеотвод.

Листы должны быть выровнены строго горизонтально по линии карниза со свесом 50 мм за карниз. Листы крепятся в прогиб волны в местах прилегания к обрешетке, ближе к ступеньке. При монтаже следует аккуратно ходить по листам в обуви на мягкой подошве, наступая в прогиб волны, в место прилегания к обрешетке.

Общие правила крепления саморезов:



• Лист крепится в прогиб волны в местах прилегания к обрешетке.
• К начальной обрешетине нижние листы крепятся над ступенькой через волну.
• К остальным обрешетинам листы крепятся как можно ближе к ступеньке снизу.
• Со стороны торцевой доски листы крепятся в каждую волну.
• Все листы следует притянуть к каждой обрешетине.





Сквозные выходы на кровлю

Монтаж сквозных выходов на кровлю должен осуществляться с помощью проходных элементов, обеспечивающих герметичность проходов. Для этих целей оптимально подходят проходные элементы Vilpe, которые монтируются в соответствии с прилагаемыми инструкциями. Места прохождения через гидро- и пароизоляцию необходимо загерметизировать с помощью клейкой ленты, стыки между элементами заполнить силиконовым герметиком. При использовании проходных элементов Vilpe гидрозатворы входят в комплект.



Слуховое окно

Оформление выступающих слуховых окон аналогично оформлению стыков скатов. Вначале укладываются нижние ендовы, затем черепица, затем верхние ендовы. Так как при таком угле стыка велика вероятность попадания влаги между верхней ендовой и металлочерепицей на скате слухового окна, то в этом месте необходимо проложить универсальный либо саморасширяющийся пористый уплотнитель. Ендовы нижние немного выводятся за линию фронтона для обеспечения стока воды. Верхние ендовы подрезают.


11.   Установка торцевой планки


Торцевая планка устанавливается по направлению от карниза к коньку, крепится саморезами к торцевой доске через 350 мм. Нахлест между планками – 100 мм, по мере необходимости планки подрезают.









12.   Установка верхней ендовы


Укладывается после саморасширяющегося уплотнителя на внутреннем углу при стыке двух скатов.








13.   Установка планок примыкания

Между листом черепицы и сопряженным элементом необходимо проложить универсальный уплотнитель. На местах изломов кровли соблюдается непрерывная гидроизоляция. При примыкании к трубе (стене) гидроизоляция выводится и поднимается на стену не менее чем на 50 мм.


14.   Установка конька


Гидроизоляционная пленка в подконьковом пространстве имеет разрыв по всей длине конька шириной не менее 200 мм. Конек крепится через волну в верхний гребень в обрешетку с обеих сторон коньковыми саморезами. Наращивается конек путем нахлеста ребер жесткости. С торцов конек закрывается заглушками. По всей длине конька необходимо закрепить самоклеющуюся вентиляционную ленту (рис.18).




 15.   Монтаж элементов безопасности


Снегозадержатель устанавливается по скатам кровли параллельно карнизу, а также над мансардными окнами. Крепление на карнизе запрещается! При установке лестниц и переходных мостиков в местах креплений необходимо сделать сплошную обрешетку. Крепление осуществляется в прогиб волны.




16.   Подшивка свеса кровли

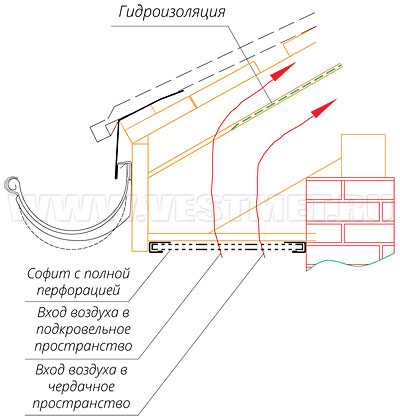

При подшивке карниза необходимо обеспечить свободный приток воздуха. Для обеспечения подкровельной вентиляции используйте KTV-вентили или коньковые вентили Vilpe.

Для подшивки карниза удобно использовать виниловые софиты, металлические софиты или профнастил С-8.

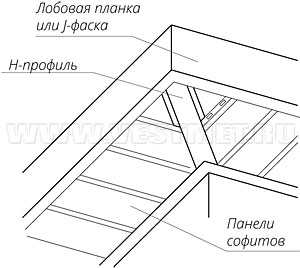

• Для подшивки карниза виниловыми софитами набейте на стену брусок (с небольшим уклоном от стены) на одном уровне с низом лобовой доски.
• Прикрепите к нему J-профиль (завершающую планку).
• К лобовой доске прикрепите завершающую планку.
• В завершающую планку вставьте J-фаску и прикрепите ее к лобовой доске.
• Подшейте свес софитами.

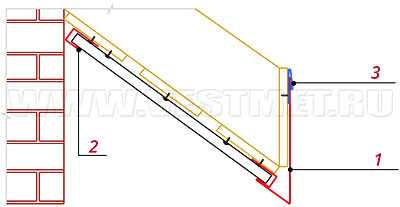

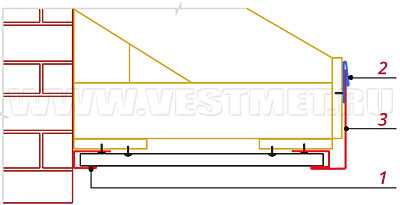

Для подшивки металлическими софитами и профнастилом используется аналогичная схема, но с использованием доборных элементов из металла: завершающей сложной планки и планки внешнего угла с необходимыми размерами.

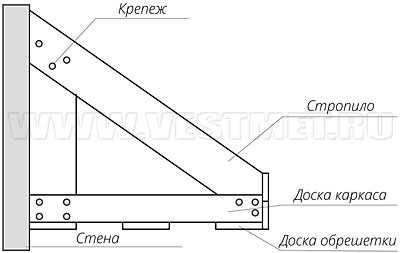

При деревянной подшивке свеса доски набиваются непосредственно на низ лобовой доски и бруска. Вентиляционный зазор в этом случае может выполняться в виде зазоров между досками, либо сначала подшивка осуществляется «вглухую», а затем вентиляционные зазоры выполняются нижеописанным методом.

На уложенные вплотную доски наносится разметка на расстоянии не менее 75 мм от края крыши, затем проводится еще одна линия параллельно разметке на нужную ширину. Между двух линий, минуя места креплений досок, вырезаются канавки, которые служат вентиляционным зазором. Зазоры следует закрыть мелкоячеистой решеткой.

Формирование карнизного свеса в зависимости от используемых водосточных крюков

Капельник – служит для отвода конденсата с гидроизоляции. На капельник с помощью двустороннего скотча крепится гидроизоляция.

Перфорированная лента – служит для предотвращения попадания мусора в подкровельное пространство, обеспечивает вентиляцию. Крепится саморезами.


17.   Послемонтажный уход

После монтажа необходимо убрать с кровли весь мусор, стружку и т.п.


18.   Монтаж системы водостока


Разметьте предполагаемые места установки воронок и вырежьте в желобе с помощью ножовки либо ножниц по металлу V-образное отверстие шириной 100-110 мм – для водостока 125х90, или 120-130 мм для водостока 150х100.

Наденьте воронку на желоб, закрепив завальцованной стороной в замке на внешней стороне желоба, а затем отогните фиксаторы воронки внутрь желоба.

Установите на торец желоба заглушку, загерметизируйте стык силиконовым герметиком, в случае необходимости применяйте заклепки. Для более плотного соединения воспользуйтесь резиновой киянкой.

Вставьте желоб в крюк и зафиксируйте внешний край желоба пластинчатым фиксатором.

Соедините желоба между собой, оставив расстояние между ними в 3-4 мм. Отогните замок соединителя на 60-90ᵒ, затем наденьте соединитель на заднюю часть желоба. Выровняйте соединитель и наденьте замок на внешнюю часть желоба. Зафиксируйте замок, вернув фиксатор в первоначальное положение.

Установите кронштейны трубы на стену на расстоянии не более 1 м друг от друга, но не менее 2 шт. на каждую трубу. В первую очередь крепите кронштейнами места стыков труб между собой и коленами. Соедините колено трубы, трубу водосточную, при необходимости соединительную трубу, колено стока. После сборки системы колено стока должно находится на расстоянии около 200 мм до земли/отмостки. При большей высоте вода будет разбрызгиваться.

Выровняйте конструкцию, присоедините водосточную систему к воронке, отрегулируйте и защелкните замки кронштейнов, надев на хомуты специальные фиксаторы.

Оборудуйте ливневую канализацию для организационного стока воды.

101hit.ru

Инструкция по монтажу металлочерепицы Grand Line

Об этом нужно узнать до начала работ

Металлочерепица – кровельный материал, изготавливается из оцинкованной стали с полимерным защитным покрытием.

На данный момент металлочерепица является лидером продаж кровельных материалов для скатных крыш. Такой результат объясняется оптимальным соотношением «цена-качество», простотой монтажа и обслуживания, большим выбором цветовых решений.

Доборные элементы металлочерепицы Grand Line

Доборный элемент	Описание
Конек	Закрывает профилированные листы на коньке, наружных переломах кровли, защищая от попадания влаги, грязи в подкровельное пространство и срыва профилированных листов порывами ветра.
Заглушка	Закрывает края полукруглого конька, предотвращает попадание влаги и грязи в подкровельное пространство.
Планка ендовы верхней	Закрывает срезы профилированных листов на внутренних переломах кровли.
Планка ендовы нижней	Основная задача – отвод воды с угла стыка двух скатов, предотвращение попадания влаги во внутреннее пространство кровли.
Торцевая планка	Защищает профилированные изделия по фронтону от ветровой нагрузки, разбалтывания крепежа и попадания влаги.
Планка карнизная	Закрывает лобовую доску и основание стропильной конструкции от попадания воды, направляет потоки воды в водосточный желоб.
Планка примыкания	Необходима для выполнения узла примыкания углов кровли к стене.
Трубчатый снегозадержатель	Создает защитный барьер от резкого падения снежной массы со ската кровли, предохраняет желоба водосточной системы от снеговой нагрузки.



 Общие правила обращения с профилированными изделиями

Транспортировка

Длина кузова транспортного средства должна быть не менее длины пачек с изделиями. Рекомендуемая скорость транспортного средства – не более 80 км/ч. Упаковки должны быть закреплены по всей длине и предохранены от перемещения.

Разгрузка и перемещение


Погрузка и выгрузка пачек с профилированными изделиями должна осуществляться при помощи подъемной техники с мягкими стропами. Выгружать пачки с изделиями необходимо на сухое, незагрязненное место. При ручной разгрузке привлекается количество человек из расчета 1 чел. на 1,5-2 м.п. Поднимать и переносить листы необходимо в вертикальном положении, не допуская сильных перегибов. Запрещается тащить листы волоком и бросать их.

Хранение

При длительном хранении под пачки с профилированными листами подкладываются ровные брусья, между листами прокладываются рейки. Пачки устанавливаются под наклоном для стока воды. Рядом с изделиями запрещается проводить сварочные и другие подобные работы.

Техника безопасности

При работе с профилированными листами обязательно используйте перчатки. Во время подъема листов и перед крепежом не стойте под ними. При работе на кровле обязательно используйте страховочный канат. Не спешите. Монтаж кровли – многоэтапный и сложный процесс. Спешка может привести не только к порче кровли, но и навредить Вашему здоровью.

Крепежные материалы (саморезы)

При монтаже необходимо применять саморезы, специально разработанные для крепления профилированных оцинкованных листов – из закаленной стали с прокладкой из EPDM-резины. Средний расход саморезов 7 шт. на 1 кв.м.

Вам понадобятся инструменты:

Электрические ножницы высечные	Насадка на дрель для резки металла
Шуруповерт	Клещи «Гофра»
Ручные ножницы по металлу	Ручные просечные ножницы по металлу
Рулетка с тряпичной лентой	Насадка на шуруповерт 8х45

Угловая шлифовальная машина



ВНИМАНИЕ! При резке металлических изделий с полимерным покрытием категорически запрещено использование абразивного круга (типа «болгарка»), т.к. это может привести к повреждению покрытия и коррозии металла.



МЕТАЛЛОЧЕРЕПИЦА GRAND LINE

1.       Немного о кровельном «пироге»



Кровельный «пирог» получил такое название за счет большого количества слоев, каждый из которых несет определенную функцию. Все слои в совокупности, при правильном выборе материалов и их грамотном монтаже, обеспечат Вам надежную и долговечную кровлю. Контролируйте весь процесс монтажных работ, потому как последствия неправильного монтажа могут проявиться не сразу. Например, плохо уложенная гидро- и пароизоляция повлекут за собой скопление конденсата, снижение функциональности утеплителя, гниение деревянных конструкций кровли. Либо все кровельные работы будут выполнены профессионально, а при внутренней отделке рабочие нарушат слой пароизоляции, что также повлечет за собой негативные последствия.

2.       Укладка утеплителя


Плиты утеплителя нарезаются шире нужного размера на 10-15 мм, и укладываются враспор между стропилами.

Не допускайте попадания влаги на утеплитель!









3.       Укладка гидроизоляции и пароизоляции


При укладке пленок действует правило: как раскатывается, так и укладывается. Пленки укладываются по стропилам (с внешней стороны – гидроизоляция, с внутренней стороны – пароизоляция) горизонтально от карниза к коньку с нахлестом не менее 150 мм.

• Классические гидроизоляционные пленки укладываются с двумя вентиляционными зазорами 30-50 мм: между пленкой и утеплителем, между пленкой и кровельным матриалом.
• Супердиффузионная мембрана укладывается прямо на утеплитель, вентиляционный зазор в этом случае нужен только между мембраной к кровельным материалом.
• Пароизоляционные пленки укладываются с зазором между пленкой и подшивочным материалом. Места перехлеста пленок склеиваются специальной лентой. Все отверстия в пленках должны тщательно герметизироваться.

4.       Установка крюков желоба

Крюки устанавливаются с вертикальным смещением: h = 0,005 х L – расстояние между первым и последним крюками. Перед установкой разметьте крюки с учетом вертикального смещения (рис.5). Длинные крюки устанавливаются до монтажа кровельного материала (рис.6). Короткие крюки можно установить на лобовую доску после монтажа кровли (рис.7).


5.       Монтаж обрешетки

На стропила под гидроизоляционную изоляционную пленку смонтируйте капельник для вывода влаги с пленки. В качестве обрешетки используется дерево (рис.8), либо вентилируемый прогон. Перед монтажом деревянной обрешетки просушите ее и обработайте антипиреновыми и антисептическими средствами.

• Начальная горизонтальная обрешетка должна быть выше остальных на высоту волны металлочерепицы.
• Шаг от края первой до центра второй обрешетки – 300 мм. Последующие от центра до центра – 350 мм.
• В местах крепления снегозадержателей, вокруг дымоходов, мансардных окон, у конька, в ендовах и т.п. выполняется сплошная обрешетка.



6.       Монтаж карнизной планки


Карнизные планки закрывают подкровельное пространство, защищают от попадания влаги и мусора.

Закрепите саморезами на торцы контрреек и торцы начальной карнизной доски вентиляционную ленту (рис.8).










7.       Установка нижней ендовы


Под нижней ендовой выполняется сплошная обрешетка. Укладывается универсальный уплотнитель. Нижний край ендовы укладывается поверх карнизной доски. При горизонтальном стыке ендов нахлест должен составлять не менее 300 мм.








8.       Установка обвода вокруг выхода дымохода





• Вывести гидроизоляцию мин. на 50 мм на трубу и приклеить срез к трубе клейкой лентой.
• Выполнить защитный обвод трубы с помощью планок обвода, в трубе выполнить штроб глубиной не менее 15 мм с небольшим уклоном вверх и завести верхние края планки в штроб.
• Вывести отвод воды в ближайшую ендову, при отсутствии ендов отвод ведется до карниза.



9.       Подъем листов



• Соберите из деревянных балок подъемную конструкцию.
• Закрепите листы.
• Поднимите конструкцию с листами на крышу.

ВНИМАНИЕ! Не тащите листы волоком! Это может привести к порче профилированного листа.





10.       Монтаж кровельного материала

ВНИМАНИЕ! Перед началом монтажа металлочерепицы установите молниеотвод.

Листы должны быть выровнены строго горизонтально по линии карниза со свесом 50 мм за карниз. Листы крепятся в прогиб волны в местах прилегания к обрешетке, ближе к ступеньке. При монтаже следует аккуратно ходить по листам в обуви на мягкой подошве, наступая в прогиб волны, в место прилегания к обрешетке.

Общие правила крепления саморезов:



• Лист крепится в прогиб волны в местах прилегания к обрешетке.
• К начальной обрешетине нижние листы крепятся над ступенькой через волну.
• К остальным обрешетинам листы крепятся как можно ближе к ступеньке снизу.
• Со стороны торцевой доски листы крепятся в каждую волну.
• Все листы следует притянуть к каждой обрешетине.





Сквозные выходы на кровлю

Монтаж сквозных выходов на кровлю должен осуществляться с помощью проходных элементов, обеспечивающих герметичность проходов. Для этих целей оптимально подходят проходные элементы Vilpe, которые монтируются в соответствии с прилагаемыми инструкциями. Места прохождения через гидро- и пароизоляцию необходимо загерметизировать с помощью клейкой ленты, стыки между элементами заполнить силиконовым герметиком. При использовании проходных элементов Vilpe гидрозатворы входят в комплект.



Слуховое окно

Оформление выступающих слуховых окон аналогично оформлению стыков скатов. Вначале укладываются нижние ендовы, затем черепица, затем верхние ендовы. Так как при таком угле стыка велика вероятность попадания влаги между верхней ендовой и металлочерепицей на скате слухового окна, то в этом месте необходимо проложить универсальный либо саморасширяющийся пористый уплотнитель. Ендовы нижние немного выводятся за линию фронтона для обеспечения стока воды. Верхние ендовы подрезают.


11.   Установка торцевой планки


Торцевая планка устанавливается по направлению от карниза к коньку, крепится саморезами к торцевой доске через 350 мм. Нахлест между планками – 100 мм, по мере необходимости планки подрезают.









12.   Установка верхней ендовы


Укладывается после саморасширяющегося уплотнителя на внутреннем углу при стыке двух скатов.








13.   Установка планок примыкания

Между листом черепицы и сопряженным элементом необходимо проложить универсальный уплотнитель. На местах изломов кровли соблюдается непрерывная гидроизоляция. При примыкании к трубе (стене) гидроизоляция выводится и поднимается на стену не менее чем на 50 мм.


14.   Установка конька


Гидроизоляционная пленка в подконьковом пространстве имеет разрыв по всей длине конька шириной не менее 200 мм. Конек крепится через волну в верхний гребень в обрешетку с обеих сторон коньковыми саморезами. Наращивается конек путем нахлеста ребер жесткости. С торцов конек закрывается заглушками. По всей длине конька необходимо закрепить самоклеющуюся вентиляционную ленту (рис.18).




 15.   Монтаж элементов безопасности


Снегозадержатель устанавливается по скатам кровли параллельно карнизу, а также над мансардными окнами. Крепление на карнизе запрещается! При установке лестниц и переходных мостиков в местах креплений необходимо сделать сплошную обрешетку. Крепление осуществляется в прогиб волны.




16.   Подшивка свеса кровли

При подшивке карниза необходимо обеспечить свободный приток воздуха. Для обеспечения подкровельной вентиляции используйте KTV-вентили или коньковые вентили Vilpe.

Для подшивки карниза удобно использовать виниловые софиты, металлические софиты или профнастил С-8.

• Для подшивки карниза виниловыми софитами набейте на стену брусок (с небольшим уклоном от стены) на одном уровне с низом лобовой доски.
• Прикрепите к нему J-профиль (завершающую планку).
• К лобовой доске прикрепите завершающую планку.
• В завершающую планку вставьте J-фаску и прикрепите ее к лобовой доске.
• Подшейте свес софитами.

Для подшивки металлическими софитами и профнастилом используется аналогичная схема, но с использованием доборных элементов из металла: завершающей сложной планки и планки внешнего угла с необходимыми размерами.

При деревянной подшивке свеса доски набиваются непосредственно на низ лобовой доски и бруска. Вентиляционный зазор в этом случае может выполняться в виде зазоров между досками, либо сначала подшивка осуществляется «вглухую», а затем вентиляционные зазоры выполняются нижеописанным методом.

На уложенные вплотную доски наносится разметка на расстоянии не менее 75 мм от края крыши, затем проводится еще одна линия параллельно разметке на нужную ширину. Между двух линий, минуя места креплений досок, вырезаются канавки, которые служат вентиляционным зазором. Зазоры следует закрыть мелкоячеистой решеткой.

Формирование карнизного свеса в зависимости от используемых водосточных крюков

Капельник – служит для отвода конденсата с гидроизоляции. На капельник с помощью двустороннего скотча крепится гидроизоляция.

Перфорированная лента – служит для предотвращения попадания мусора в подкровельное пространство, обеспечивает вентиляцию. Крепится саморезами.


17.   Послемонтажный уход

После монтажа необходимо убрать с кровли весь мусор, стружку и т.п.


18.   Монтаж системы водостока


Разметьте предполагаемые места установки воронок и вырежьте в желобе с помощью ножовки либо ножниц по металлу V-образное отверстие шириной 100-110 мм – для водостока 125х90, или 120-130 мм для водостока 150х100.

Наденьте воронку на желоб, закрепив завальцованной стороной в замке на внешней стороне желоба, а затем отогните фиксаторы воронки внутрь желоба.

Установите на торец желоба заглушку, загерметизируйте стык силиконовым герметиком, в случае необходимости применяйте заклепки. Для более плотного соединения воспользуйтесь резиновой киянкой.

Вставьте желоб в крюк и зафиксируйте внешний край желоба пластинчатым фиксатором.

Соедините желоба между собой, оставив расстояние между ними в 3-4 мм. Отогните замок соединителя на 60-90ᵒ, затем наденьте соединитель на заднюю часть желоба. Выровняйте соединитель и наденьте замок на внешнюю часть желоба. Зафиксируйте замок, вернув фиксатор в первоначальное положение.

Установите кронштейны трубы на стену на расстоянии не более 1 м друг от друга, но не менее 2 шт. на каждую трубу. В первую очередь крепите кронштейнами места стыков труб между собой и коленами. Соедините колено трубы, трубу водосточную, при необходимости соединительную трубу, колено стока. После сборки системы колено стока должно находится на расстоянии около 200 мм до земли/отмостки. При большей высоте вода будет разбрызгиваться.

Выровняйте конструкцию, присоедините водосточную систему к воронке, отрегулируйте и защелкните замки кронштейнов, надев на хомуты специальные фиксаторы.

Оборудуйте ливневую канализацию для организационного стока воды.

blissform.ru

Инструкция по монтажу металлочерепицы Grand Line



Об этом нужно узнать до начала работ

Металлочерепица – кровельный материал, изготавливается из оцинкованной стали с полимерным защитным покрытием.

На данный момент металлочерепица является лидером продаж кровельных материалов для скатных крыш. Такой результат объясняется оптимальным соотношением «цена-качество», простотой монтажа и обслуживания, большим выбором цветовых решений.

Доборные элементы металлочерепицы Grand Line

Доборный элемент	Описание
Конек	Закрывает профилированные листы на коньке, наружных переломах кровли, защищая от попадания влаги, грязи в подкровельное пространство и срыва профилированных листов порывами ветра.
Заглушка	Закрывает края полукруглого конька, предотвращает попадание влаги и грязи в подкровельное пространство.
Планка ендовы верхней	Закрывает срезы профилированных листов на внутренних переломах кровли.
Планка ендовы нижней	Основная задача – отвод воды с угла стыка двух скатов, предотвращение попадания влаги во внутреннее пространство кровли.
Торцевая планка	Защищает профилированные изделия по фронтону от ветровой нагрузки, разбалтывания крепежа и попадания влаги.
Планка карнизная	Закрывает лобовую доску и основание стропильной конструкции от попадания воды, направляет потоки воды в водосточный желоб.
Планка примыкания	Необходима для выполнения узла примыкания углов кровли к стене.
Трубчатый снегозадержатель	Создает защитный барьер от резкого падения снежной массы со ската кровли, предохраняет желоба водосточной системы от снеговой нагрузки.



 Общие правила обращения с профилированными изделиями

Транспортировка

Длина кузова транспортного средства должна быть не менее длины пачек с изделиями. Рекомендуемая скорость транспортного средства – не более 80 км/ч. Упаковки должны быть закреплены по всей длине и предохранены от перемещения.

Разгрузка и перемещение


Погрузка и выгрузка пачек с профилированными изделиями должна осуществляться при помощи подъемной техники с мягкими стропами. Выгружать пачки с изделиями необходимо на сухое, незагрязненное место. При ручной разгрузке привлекается количество человек из расчета 1 чел. на 1,5-2 м.п. Поднимать и переносить листы необходимо в вертикальном положении, не допуская сильных перегибов. Запрещается тащить листы волоком и бросать их.

Хранение

При длительном хранении под пачки с профилированными листами подкладываются ровные брусья, между листами прокладываются рейки. Пачки устанавливаются под наклоном для стока воды. Рядом с изделиями запрещается проводить сварочные и другие подобные работы.

Техника безопасности

При работе с профилированными листами обязательно используйте перчатки. Во время подъема листов и перед крепежом не стойте под ними. При работе на кровле обязательно используйте страховочный канат. Не спешите. Монтаж кровли – многоэтапный и сложный процесс. Спешка может привести не только к порче кровли, но и навредить Вашему здоровью.

Крепежные материалы (саморезы)

При монтаже необходимо применять саморезы, специально разработанные для крепления профилированных оцинкованных листов – из закаленной стали с прокладкой из EPDM-резины. Средний расход саморезов 7 шт. на 1 кв.м.

Вам понадобятся инструменты:

Электрические ножницы высечные	Насадка на дрель для резки металла
Шуруповерт	Клещи «Гофра»
Ручные ножницы по металлу	Ручные просечные ножницы по металлу
Рулетка с тряпичной лентой	Насадка на шуруповерт 8х45

Угловая шлифовальная машина



ВНИМАНИЕ! При резке металлических изделий с полимерным покрытием категорически запрещено использование абразивного круга (типа «болгарка»), т.к. это может привести к повреждению покрытия и коррозии металла.



МЕТАЛЛОЧЕРЕПИЦА GRAND LINE

1.       Немного о кровельном «пироге»



Кровельный «пирог» получил такое название за счет большого количества слоев, каждый из которых несет определенную функцию. Все слои в совокупности, при правильном выборе материалов и их грамотном монтаже, обеспечат Вам надежную и долговечную кровлю. Контролируйте весь процесс монтажных работ, потому как последствия неправильного монтажа могут проявиться не сразу. Например, плохо уложенная гидро- и пароизоляция повлекут за собой скопление конденсата, снижение функциональности утеплителя, гниение деревянных конструкций кровли. Либо все кровельные работы будут выполнены профессионально, а при внутренней отделке рабочие нарушат слой пароизоляции, что также повлечет за собой негативные последствия.

2.       Укладка утеплителя


Плиты утеплителя нарезаются шире нужного размера на 10-15 мм, и укладываются враспор между стропилами.

Не допускайте попадания влаги на утеплитель!









3.       Укладка гидроизоляции и пароизоляции


При укладке пленок действует правило: как раскатывается, так и укладывается. Пленки укладываются по стропилам (с внешней стороны – гидроизоляция, с внутренней стороны – пароизоляция) горизонтально от карниза к коньку с нахлестом не менее 150 мм.

• Классические гидроизоляционные пленки укладываются с двумя вентиляционными зазорами 30-50 мм: между пленкой и утеплителем, между пленкой и кровельным матриалом.
• Супердиффузионная мембрана укладывается прямо на утеплитель, вентиляционный зазор в этом случае нужен только между мембраной к кровельным материалом.
• Пароизоляционные пленки укладываются с зазором между пленкой и подшивочным материалом. Места перехлеста пленок склеиваются специальной лентой. Все отверстия в пленках должны тщательно герметизироваться.

4.       Установка крюков желоба

Крюки устанавливаются с вертикальным смещением: h = 0,005 х L – расстояние между первым и последним крюками. Перед установкой разметьте крюки с учетом вертикального смещения (рис.5). Длинные крюки устанавливаются до монтажа кровельного материала (рис.6). Короткие крюки можно установить на лобовую доску после монтажа кровли (рис.7).


5.       Монтаж обрешетки

На стропила под гидроизоляционную изоляционную пленку смонтируйте капельник для вывода влаги с пленки. В качестве обрешетки используется дерево (рис.8), либо вентилируемый прогон. Перед монтажом деревянной обрешетки просушите ее и обработайте антипиреновыми и антисептическими средствами.

• Начальная горизонтальная обрешетка должна быть выше остальных на высоту волны металлочерепицы.
• Шаг от края первой до центра второй обрешетки – 300 мм. Последующие от центра до центра – 350 мм.
• В местах крепления снегозадержателей, вокруг дымоходов, мансардных окон, у конька, в ендовах и т.п. выполняется сплошная обрешетка.



6.       Монтаж карнизной планки


Карнизные планки закрывают подкровельное пространство, защищают от попадания влаги и мусора.

Закрепите саморезами на торцы контрреек и торцы начальной карнизной доски вентиляционную ленту (рис.8).










7.       Установка нижней ендовы


Под нижней ендовой выполняется сплошная обрешетка. Укладывается универсальный уплотнитель. Нижний край ендовы укладывается поверх карнизной доски. При горизонтальном стыке ендов нахлест должен составлять не менее 300 мм.








8.       Установка обвода вокруг выхода дымохода





• Вывести гидроизоляцию мин. на 50 мм на трубу и приклеить срез к трубе клейкой лентой.
• Выполнить защитный обвод трубы с помощью планок обвода, в трубе выполнить штроб глубиной не менее 15 мм с небольшим уклоном вверх и завести верхние края планки в штроб.
• Вывести отвод воды в ближайшую ендову, при отсутствии ендов отвод ведется до карниза.



9.       Подъем листов



• Соберите из деревянных балок подъемную конструкцию.
• Закрепите листы.
• Поднимите конструкцию с листами на крышу.

ВНИМАНИЕ! Не тащите листы волоком! Это может привести к порче профилированного листа.





10.       Монтаж кровельного материала

ВНИМАНИЕ! Перед началом монтажа металлочерепицы установите молниеотвод.

Листы должны быть выровнены строго горизонтально по линии карниза со свесом 50 мм за карниз. Листы крепятся в прогиб волны в местах прилегания к обрешетке, ближе к ступеньке. При монтаже следует аккуратно ходить по листам в обуви на мягкой подошве, наступая в прогиб волны, в место прилегания к обрешетке.

Общие правила крепления саморезов:



• Лист крепится в прогиб волны в местах прилегания к обрешетке.
• К начальной обрешетине нижние листы крепятся над ступенькой через волну.
• К остальным обрешетинам листы крепятся как можно ближе к ступеньке снизу.
• Со стороны торцевой доски листы крепятся в каждую волну.
• Все листы следует притянуть к каждой обрешетине.





Сквозные выходы на кровлю

Монтаж сквозных выходов на кровлю должен осуществляться с помощью проходных элементов, обеспечивающих герметичность проходов. Для этих целей оптимально подходят проходные элементы Vilpe, которые монтируются в соответствии с прилагаемыми инструкциями. Места прохождения через гидро- и пароизоляцию необходимо загерметизировать с помощью клейкой ленты, стыки между элементами заполнить силиконовым герметиком. При использовании проходных элементов Vilpe гидрозатворы входят в комплект.



Слуховое окно

Оформление выступающих слуховых окон аналогично оформлению стыков скатов. Вначале укладываются нижние ендовы, затем черепица, затем верхние ендовы. Так как при таком угле стыка велика вероятность попадания влаги между верхней ендовой и металлочерепицей на скате слухового окна, то в этом месте необходимо проложить универсальный либо саморасширяющийся пористый уплотнитель. Ендовы нижние немного выводятся за линию фронтона для обеспечения стока воды. Верхние ендовы подрезают.


11.   Установка торцевой планки


Торцевая планка устанавливается по направлению от карниза к коньку, крепится саморезами к торцевой доске через 350 мм. Нахлест между планками – 100 мм, по мере необходимости планки подрезают.









12.   Установка верхней ендовы


Укладывается после саморасширяющегося уплотнителя на внутреннем углу при стыке двух скатов.








13.   Установка планок примыкания

Между листом черепицы и сопряженным элементом необходимо проложить универсальный уплотнитель. На местах изломов кровли соблюдается непрерывная гидроизоляция. При примыкании к трубе (стене) гидроизоляция выводится и поднимается на стену не менее чем на 50 мм.


14.   Установка конька


Гидроизоляционная пленка в подконьковом пространстве имеет разрыв по всей длине конька шириной не менее 200 мм. Конек крепится через волну в верхний гребень в обрешетку с обеих сторон коньковыми саморезами. Наращивается конек путем нахлеста ребер жесткости. С торцов конек закрывается заглушками. По всей длине конька необходимо закрепить самоклеющуюся вентиляционную ленту (рис.18).




 15.   Монтаж элементов безопасности


Снегозадержатель устанавливается по скатам кровли параллельно карнизу, а также над мансардными окнами. Крепление на карнизе запрещается! При установке лестниц и переходных мостиков в местах креплений необходимо сделать сплошную обрешетку. Крепление осуществляется в прогиб волны.




16.   Подшивка свеса кровли

При подшивке карниза необходимо обеспечить свободный приток воздуха. Для обеспечения подкровельной вентиляции используйте KTV-вентили или коньковые вентили Vilpe.

Для подшивки карниза удобно использовать виниловые софиты, металлические софиты или профнастил С-8.

• Для подшивки карниза виниловыми софитами набейте на стену брусок (с небольшим уклоном от стены) на одном уровне с низом лобовой доски.
• Прикрепите к нему J-профиль (завершающую планку).
• К лобовой доске прикрепите завершающую планку.
• В завершающую планку вставьте J-фаску и прикрепите ее к лобовой доске.
• Подшейте свес софитами.

Для подшивки металлическими софитами и профнастилом используется аналогичная схема, но с использованием доборных элементов из металла: завершающей сложной планки и планки внешнего угла с необходимыми размерами.

При деревянной подшивке свеса доски набиваются непосредственно на низ лобовой доски и бруска. Вентиляционный зазор в этом случае может выполняться в виде зазоров между досками, либо сначала подшивка осуществляется «вглухую», а затем вентиляционные зазоры выполняются нижеописанным методом.

На уложенные вплотную доски наносится разметка на расстоянии не менее 75 мм от края крыши, затем проводится еще одна линия параллельно разметке на нужную ширину. Между двух линий, минуя места креплений досок, вырезаются канавки, которые служат вентиляционным зазором. Зазоры следует закрыть мелкоячеистой решеткой.

Формирование карнизного свеса в зависимости от используемых водосточных крюков

Капельник – служит для отвода конденсата с гидроизоляции. На капельник с помощью двустороннего скотча крепится гидроизоляция.

Перфорированная лента – служит для предотвращения попадания мусора в подкровельное пространство, обеспечивает вентиляцию. Крепится саморезами.


17.   Послемонтажный уход

После монтажа необходимо убрать с кровли весь мусор, стружку и т.п.


18.   Монтаж системы водостока


Разметьте предполагаемые места установки воронок и вырежьте в желобе с помощью ножовки либо ножниц по металлу V-образное отверстие шириной 100-110 мм – для водостока 125х90, или 120-130 мм для водостока 150х100.

Наденьте воронку на желоб, закрепив завальцованной стороной в замке на внешней стороне желоба, а затем отогните фиксаторы воронки внутрь желоба.

Установите на торец желоба заглушку, загерметизируйте стык силиконовым герметиком, в случае необходимости применяйте заклепки. Для более плотного соединения воспользуйтесь резиновой киянкой.

Вставьте желоб в крюк и зафиксируйте внешний край желоба пластинчатым фиксатором.

Соедините желоба между собой, оставив расстояние между ними в 3-4 мм. Отогните замок соединителя на 60-90ᵒ, затем наденьте соединитель на заднюю часть желоба. Выровняйте соединитель и наденьте замок на внешнюю часть желоба. Зафиксируйте замок, вернув фиксатор в первоначальное положение.

Установите кронштейны трубы на стену на расстоянии не более 1 м друг от друга, но не менее 2 шт. на каждую трубу. В первую очередь крепите кронштейнами места стыков труб между собой и коленами. Соедините колено трубы, трубу водосточную, при необходимости соединительную трубу, колено стока. После сборки системы колено стока должно находится на расстоянии около 200 мм до земли/отмостки. При большей высоте вода будет разбрызгиваться.

Выровняйте конструкцию, присоедините водосточную систему к воронке, отрегулируйте и защелкните замки кронштейнов, надев на хомуты специальные фиксаторы.

Оборудуйте ливневую канализацию для организационного стока воды.

www.ast-18.ru

Металлочерепица — фото и описание в каталоге Grand Line на официальном сайте

Форма близка к натуральной черепице. Она оптимально подходит для использования в различных климатических условиях для коттеджного и малоэтажного строительства.

Вам доступны цвета по каталогу RAL, RR и покрытия с рисунком (под натуральное дерево, камень).

Как приобрести металлочерепицу

Заказы принимаются по контактным телефонам, указанным на сайте, через интернет-магазин и электронную форму обратной связи.

Дополнительно вы можете приобрести комплектующие: инструменты для монтажа, саморезы, уплотнители, герметики, водосточные системы, гидроизоляционные и пароизоляционные пленки, утеплители.

Grand Line гарантирует:

• оперативную поставку материала в любом объеме и количестве;
• наличие соответствующих сертификатов качества;
• предоставление гарантий на сохранность внешнего вида и технических характеристик материала;
• широкий ассортимент продукции собственного производства;
• грамотный расчет материала;
• профессиональную консультацию.

Цены в интернет-магазине

Характеристики металлической черепицы

Металлочерепица от производителя Grand Line имеет следующие характеристики:

Тип покрытия

Optima – полиэстер с различной толщиной и гарантией до 10 лет. Подходит для мягкого климата с умеренными колебаниями температуры.

Standart+ – группа покрытий, которая включает в себя Satin и Drap. Отличается благородным внешним видом. Толщина цинкового защитного слоя составляет 140 г/м2.

Premium и Design – группа покрытий Velur, Quarzit, Quarzit Lite, Quarzit PRO Matt, Atlas, Colority Print и Safari с гарантией до 50 лет. Для Premium материал изготовлены в Бельгии (производство ArcelorMittal). Для Design – в Южной Корее. Для Premium основа покрытия – защитный металлический слой Galfan 265 г/м2. Для Design основа покрытия – защитный слой Zn 275 г/м2. Подходит для эксплуатации в промышленных зонах и рядом с автомагистралями.

Форма профиля

Металлочерепица представлена различной формой профиля, которая влияет на декоративные свойства кровли, удобство стыковки листов, эффективность отвода осадков. Черепица Квинта плюс, Кредо, Камея отличается необычным дизайном.

Габариты

Длина листа составляет от 0.45 до 8 метров. В производстве используется сталь различной толщины

Металлочерепица от производителя: преимущества

Продукция компании Grand Line характеризуется следующими преимуществами:

Долговечность

Гарантия на металлочерепицу до 50 лет. Металлочерепица состоит из следующих слоев:

• полимерное защитно-декоративное покрытие;
• грунт;
• пассивирующий слой;
• слой цинка;
• стальной лист;
• слой цинка;
• пассивирующий слой;
• грунт;
• нижний защитный слой лака.



Эстетичный внешний вид, изысканный стиль

Материал представлен широкой цветовой палитрой и большим выбором профилей. Металлочерепица для крыши имеет более 50 вариантов цветов, включая рисунок (покрытие Safari), индивидуальную структуру покрытия (Velur, Drap, Atlas, Quarzit). Подчеркивает архитектурные особенности здания.

Герметичность

Металлочерепица отличается высокой точностью геометрии стыков. Компания предлагает надежные комплектующие для проведения монтажных работ.

Устойчивость к коррозии

Слой цинка и полимерное покрытие препятствуют появлению коррозии. Такой материал устойчив к воздействию атмосферных осадков.

Устойчивость к ультрафиолету

С течением времени материал не тускнеет под воздействием прямых солнечных лучей.

Высокая прочность

Такой материал устойчив к механическим воздействиям, ветровым и снеговым нагрузкам. Grand Line предлагает приобрести металлочерепицу в Москве таких серий, как Квинта плюс, Кредо, Классик, Камея. В Краснодаре также доступна серия Квадро профи (оснащена канавками на гребне, которые придают материалу дополнительный запас прочности).

Небольшой вес

Металлическая черепица в несколько раз легче, чем натуральная. Это значительно снижает нагрузку на стропильную систему крыши.

Простота монтажа, удобство транспортировки и техобслуживания

В процессе монтажных работ не понадобится специальное дорогостоящее оборудование. Монтаж может производиться самостоятельно по специальной инструкции.

www.grandline.ru

Руководство по монтажу металлических софитов Grand Line (Гранд Лайн)

1. Главная
2. Инструкции
3. Монтаж металлических софитов Grand Line

Общие сведения

Металлические софиты Grand Line позволяют произвести отделку различных горизонтальных поверхностей, обращенных лицом вниз. Софиты предназначены для декоративной отделки карнизных и торцевых свесов кровли, террас, навесов и т.д. При необходимости софиты могут использоваться и для отделки вертикальных элементов свесов и фасадов.

Металлический софит Grand Line

	Софит без перфорации
Софит с полной перфорацией	Софит с частичной перфорацией

Панели софита производятся в стандартном размере 3 м или под заказ, размером, оптимально подходящим для конкретного объекта. выбирайте более удобный и экономичный вариант.

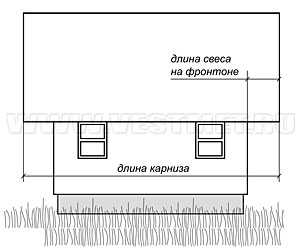

Сделайте замеры длины свесов по плоскости подшивки, ширину лобовой доски и общей длины карнизов и торцов, которые будут подшиваться софитом.

Рис.1

Каждый объект индивидуален и требует выбора схемы подшивки, учитывающей особенности конструкции свеса и эстетические предпочтения владельца. В данной инструкции рассматриваются наиболее популярные, стандартные варианты. Изучите предложенные схемы и выберете наиболее подходящую для вашего случая.

Внимание! При выборе типа софита необходимо учитывать особенности устройства карнизного свеса и необходимость обеспечения входа воздуха в подкровельное и чердачное пространство. Если такая необходимость есть, требуется использование только полностью перфорированного софита.

На рисунке 2 приведен пример использования полностью перфорированного софита для варианта холодной кровли из металлочерепицы с обрывом гидроизоляции на карнизном свесе.

Рис.2

Как правило, в частном строительстве в качестве обрешетки для монтажа софитов используются деревянные доски или бруски. Допускается использование оцинкованных металлических профилей.

Внимание! Приемка, перемещение и хранение софита должны производиться в строгом соответствии с правилами, прописанными в гарантийном талоне и памятке для клиента.

Защитная пленка должна быть удалена до монтажа изделий. Срок хранения панелей с защитной пленкой — не более 30 дней с момента получения заказа. Необходимо предотвратить попадания изделия в пленке под прямые солнечные лучи.

Внимание! Категорически запрещено резать металлический софит абразивным кругом (болгаркой)! Использование абразивного круга (болгарки) может привести к повреждению полимерного покрытия и ускоренной коррозии металла. На повреждения, возникшие в результате применения «болгарки», гарантия не распространяется.

Для резки панелей рекомендуется использовать вырубные ножницы, насадку на дрель «Стальной бобер», мультифункциональный резак. Для резки панели в районе замка используйте ручные ножницы по металлу. Для монтажа металлического софита также могут потребоваться следующие инструменты: рулетка, строительный уровень, кровельные клещи, лобзик с пилкой по металлу, шуруповерт.

Насадка-ножницы «Стальной Бобер»	Ручные ножницы	Вырубные ножницы	Просекатель отверстий	Мультирезак	Электролобзик

Для подкраски поврежденного полимерного покрытия на поверхности панелей и доборных элементов используйте корректор для устранения царапин.

Крепление панелей производится саморезами с прессшайбой.

Для обрешетки из деревянного бруса для крепления панелей и доборных элементов используются саморезы ПШ (№1, рис.3).

Рис.3

Для металлической обрешетки используются саморезы со сверлом ПШС (№2, рис.3). Доборные элементы могут крепиться как саморезами, так и стальными вытяжными заклепками (№3, рис.3).

Металлические софиты Grand Line комплектуются стандартными планками, которые изготавливаются в пленке. Стандартные длины планок — 2 и 3 м. При необходимости заказ может комплектоваться нестандартными доборными элементами по эскизам заказчика.

Планка финишная 46х25	Планка лобовая	Планка угла внутреннего	Планка Н-образная	J-профиль	J-фаска

Наиболее популярный способ подшивки – горизонтальный. К стропилам (или кобылкам) крепятся бруски, которые формируют каркас карнизного короба.

При подготовке к монтажу софита контролируйте будущую плоскость подшивки с помощью отвеса и строительного уровня.

Рис.4

Со стороны стены и лобовой доски прибейте 2 доски для крепления к ним доборных элементов и планок софита. Если длина свеса более 80 см, используйте 3 точки крепления для софита (рис. 4). Доски должны быть достаточной ширины, чтобы закрепить в них и доборные элементы и софиты, например, 100 мм.

Схема с J-фаской

Схема с использованием J-фаски наиболее эстетична, так как позволяет скрыть крепеж.

В качестве приемного профиля со стороны стены используйте J-профиль 1 (рис. 5). Прикрепите его к доске, вплотную к стене или к материалу облицовки фасада саморезами с шагом 500-600 мм.

Рис.5

По верхней линии лобовой доски закрепите Финишную планку 2.

Приложите J-фаску 3 к месту крепления. Она должна входить в финишную планку и крепиться к доске обрешетки. если требуется, подгоните длину плоской части, обрезав лишнее.

Вставьте J-фаску в финишную планку и закрепите, как показано на рисунке (рис. 5). Использование финишной планки позволяет исключить волнистость плоской части J-фаски.

В случае использования коротких крюков водосточной системы финишную планку можно не использовать, поскольку крепление крюков производится в лобовую доску (рис. 6). В этом случае рекомендуется крепить J-фаску 1 сверху саморезами 2 в заранее сделанную перфорацию просекателем овальных отверстий.

Рис.6

Когда лобовая или торцевая доски выполняют декоративную функцию и остаются открытыми, используйте 2 J-профиля 1 (рис. 7).

Рис.7

Наращивание и поворот доборных элементов

Перед установкой подготовьте планку, которую планируете наращивать, как показано на рис. 8 для J-профиля и на рис. 9 для J-фаски.

Обрезанный край нижней полки подготовленной J-фаски должен войти в зазор между нижней полкой и пазом планки, с которой она стыкуется.

Для подготовки планок используйте ручные ножницы по металлу и кровельные клещи.

J-профиль допускается монтировать просто встык.

Рис.8	Рис.9

Когда присутствуют повороты J-фаски, например, на карнизах вальмовой кровли, начните ее монтаж с угла.

Для подготовки J-фаски к повороту отметьте линию сгиба планки на повороте в 150 мм от края (рис. 10).

Срежьте приемный паз до линии сгиба, оставив завальцовку нижней полки.

Сделайте вырез на нижней полке от линии загиба под 45°. На краю срежьте 25 мм завальцовки.

Рис.10

Согните J-фаску по линии, чтобы обрезанный под 45° край нижней полки был снаружи. Короткий край планки не крепится к обрешетке, он прижмется к лобовой доске следующей планкой при стыковке (рис. 11).

На торцах лобовой доски, например, на переходе от карниза к фронтону, для обрамления J-фаски 1 можно использовать финишную планку 2 или сделать загиб края, чтобы скрыть кромку (рис. 12).

Рис.11	Рис.12

Монтаж панелей софита при использовании J-фаски

Подготовьте панели софита таким образом, чтобы длина панели была на 40 мм меньше, чем длина карнизного свеса от стены до края лобовой доски.

Рис.13

Начинайте монтаж панелей от края или от угла карнизного свеса.

Заведите подготовленную панель 3 до упора в паз J-профиля 2, второй край вставьте в паз J-фаски 1. Сдвиньте панель на середину пазов и закрепите саморезами (рис. 13).

Не крепите софит слишком плотно. Оставьте расстояние примерно 0,8-1 мм между нижним краем шляпки самореза и панелью так, чтобы она имела свободный ход по горизонтали (рис.14).

Рис.14

Саморез вкручивается в центр перфорированного отверстия. Если отверстие не попадает на обрешетку, сделайте отверстие просекателем (рис. 19).

Схема с лобовой планкой

Если требования к внешнему виду подшивки позволяют оставить открытым крепеж, можно использовать Лобовую планку 1 (рис 16).

Рис.16

Закрепите J-профиль 3 и Финишную планку 2, как описано выше.

Подготовьте панель софита так, чтобы длина панели была на 10-20 мм меньше длины карнизного свеса от стены до края лобовой доски.

Наращивание и поворот лобовой планки

Наращивание Лобовой планки можно производить простой накладкой. Нахлест между планками 25-50 мм.

Более эстетичный вариант, позволяющий скрыть обрезную кромку – вариант с загибами на стыкующихся краях (рис. 17).

Рис.17

Подготовьте планки, как показано на схеме. Загибы производятся на 180° так, чтобы планки при монтаже плотно входили в зацеп. После стыковки место стыка можно простучать киянкой через брусок.

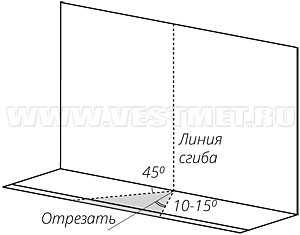

Для оформления поворота наметьте линию сгиба и сделайте вырез, как показано на рисунке 18.

Рис.18

Согните Лобовую планку по линии так, чтобы обрезанный край под 45° был снаружи, и крепите, как описано выше.

Отделка лобовой доски софитом

Если используются стропила шириной 200 мм и более, которые не обрезаются горизонтально, лобовая доска может получиться достаточно широкой, более 250 мм. В этом случае можно сделать отделку лобовой доски панелями софита 1.

На рисунке показан вариант перехода от подшивки к лобовой доске через Планку угла внешнего сложную 2 (рис 19).

Рис.19

Менее эстетичный, но более простой вариант, – используя 2 J-профиля (рис 20).

Рис.20

Монтаж доборных элементов и панелей софита производите по правилам, описанным выше.

Подшивка по открытым стропилам под углом

Достаточно популярен вариант подшивки, когда не делается карнизной коробки, и подшивка производится непосредственно по стропилам.

Рис.21

На рисунке показан вариант с использованием стандартной J-фаски 1, J-профиля 2 и финишной планки 3. Угол загибается до нужного показателя с помощью двух досок или брусков.

Для данного вида подшивки могут использоваться практически все вариации, описанные выше для горизонтального способа крепления софитов.

Монтаж софитов на повороте карниза

Оформление поворота можно производить как по диагонали (рис. 22, рис. 23), так и под прямым углом (рис. 22, рис. 23). В обоих случаях на стыке панелей софита могут использоваться Н-профиль (рис. 22, рис. 24) либо 2 J-профиля (рис. 24, рис. 25). Если не требуется скрыть крепеж, используйте Планку стыковочную простую.

Рис.22	Рис.23

Рис.24	Рис.25

Диагональный стык с Н-профилем

Перед монтажом планки сделайте ее разметку, приложив к месту установки так, чтобы зазоры между доборными элементами были минимальны. Обрежьте лишнее (рис. 22). Закрепите планку саморезами к обрешетке.

Сделайте разметку панелей, примыкающих к Н-профилю так, чтобы стык выглядел симметрично. Учитывайте правила монтажа панелей софита.

При монтаже первой панели от угла контролируйте прямой угол между софитом и лобовой доской.

Завершающий этап монтажа

После того, как монтажные работы завершены, с поверхности подшивки следует удалить строительный мусор, оставшуюся защитную пленку, металлическую стружку, подкрасить царапины и потертости.

Очистка осуществляется влажной тряпкой из вискозно-хлопковых материалов с неабразивным моющим средством или струей воды под давлением 2-3 атм.

1. Главная
2. Инструкции
3. Монтаж металлических софитов Grand Line

www.vestmet.ru
