Инструкция по монтажу металлочерепицы

Резка металлочерепицы

Перед тем, как приступить к обработке листа металлочерепицы, его следует положить на устойчивое, твердое основание. Листы металлочерепицы подрезаются по одному в индивидуальном порядке во избежание ошибок в размерах. Рекомендуется осуществлять резку только специальными инструментами. После резки необходимо тщательно смести все металлические опилки с листа. Следует учесть, что «треугольники», которые зачастую остаются после резки металлочерепицы, использовать невозможно, т.к. они не подойдут для рисунка основных листов.

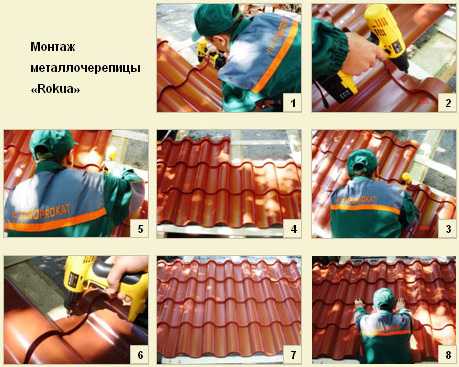

Укладка металлочерепицы

Вариант1: Укладка металлочерепицы по длине листа, которая равна длине ската кровли (рис. А)

Первый лист металлочерепицы выравнивается при укладке точно по торцу крыши и закрепляется саморезом (1 шт.) ровно у конька кровли. Вынос его относительно карниза должен быть не менее 50 мм.

При монтаже справа налево второй лист металлочерепицы должен укладываться на первый лист внахлест.
При монтажа слева направо второй лист металлочерепицы должен укладываться под первый лист.
Третий лист монтируется таким же образом, как и второй.
Три листа металлочерепицы, скрепленные между собой при помощи саморезов, выравниваются строго параллельно карнизу крыши.
В верхней части бокового нахлеста листы соединяются саморезами таким образом, чтобы они могли свободно вращаться относительно самореза, удерживающего первый лист у конька кровли, и при этом не были прикручены к обрешетке кровли.

Вариант 2: Укладка металлочерепицы по длине листа, которая меньше длины ската кровли. В таком случае стыковка листов осуществляется по их длине. (рис. Б)

Листы с первого по четвертый соединяются вместе и выравниваются по торцу крыши.

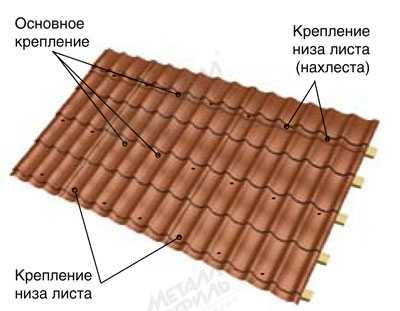

Крепление металлочерепицы

Листы металлочерепицы крепятся саморезами 4.8х28 (4.8х35) с цветной головкой и ЭПДМ-прокладкой. При этом цвет головки самореза подбирается под цвет листа металлочерепицы. Для надежного крепления их количество должно быть не менее 6-8 штук на 1 кв. м. металлочерепицы.

Низ листов металлочерепицы прикрепляется при помощи тех же саморезов в прогиб через одну волну в местах, где лист прилегает к обрешетке.

Все последующие ряда саморезов вкручиваются через одну волну листа металлочерепицы строго в шахматном порядке.

Возврат к списку

Металлочерепица: инструкция по монтажу — как правильно сделать кровлю, подробно на видео и фото

Срок и условия хранения металлочерепицы зависит от наличия на ней заводской упаковки, если же таковая имеется, то материал можно разместить под навесом на горизонтально уложенные через каждые 50 см бруски.

Скосы лучше выполнять электропилой с твердосплавными зубьями. Специалисты не рекомендуют пользоваться шлифовальными машинками, которые срезают материал за счет абразивных кругов.

Устройство обрешетки

Обрешетка позволяет создать естественную вентиляцию подкровельного пирога. Для этого понадобятся деревянные доски 32×100 мм, а та, что выступает за карниз, должна на 1-1,5 см быть толще.

Обрешетка укладывается прямо на гидроизоляционное полотно, прижатое рейками к балкам и стропильной системе. Так и создается гидроизоляция с небольшим промежутком, который будет служить в качестве вентиляции.

Помните, что независимо от того, как сделать крышу из металлочерепицы, и будет ли обеспечена качественная вентиляция, гидроизоляционный слой должен предотвращать образование конденсата, а материал – впитывать влагу. Водяные пары будут задерживаться волокнами до тех пор, пока полностью не выветрятся, но не проникнут к металлочерепице, поэтому конденсат на ней не проявится.

Покрытие крыши металлочерепицей, подробно на видео:

Для надежного и прочного соединения планки используются саморезы или оцинкованные гвозди. Крепеж должен выполняться через каждые 30 см, тогда никакой ветер не деформирует кровлю. При необходимости планку можно подрезать до нужных размеров ножницами по металлу. Любой из перечисленных здесь элементов приобретается там же, где и сама металлочерепица.

kryshadoma.com

рекомендации как правильно смонтировать, стыковать, прикручивать листы, ендова покрытия и правильно осуществлять подъем на крышу , видео от мастеров

В данной статье будет рассказано о том, как выполнить монтаж металлочерепичной кровли, приведена подробная инструкция по строительству конструкции кровли и укладке непосредственно материала.

Для более подробного ознакомления можно также просмотреть видео – инструкция по монтажу металлочерепицы.

Кровля является одной из важнейших частей всей конструкции дома. Она служит достаточно долго, не требуя при этом серьезных капиталовложений и сложного ухода в процессе эксплуатации. На долговечность кровли в первую очередь оказывает влияние отсутствие скопления влаги в виде пара и воды, что достигается путем оборудования качественной вентиляции и утепления пространства под кровлей, особенно в случае крыши с мансардой и утепленным чердаком.

В случае холодного чердака конструкция кровли чаще всего уже включает в себя достаточно качественную вентиляцию, которая тем не менее должна выполняться с соблюдением технологии, которую также описывает инструкция по монтажу металлочерепицы – видео.

Влага, входящая в состав окружающего воздуха, способна нанести конструкции наибольший вред. Суточные и сезонные перепады температур вызывают образование конденсата на металлочерепице и прочих элементах конструкции.

В зимний период разности температур в материале утеплителя могут достигать несколько десятков градусов, что также вызывает оседание влаги из содержащегося в воздухе пара. Понижение температуры приводит к повышению давления водяных паров со стороны помещений в пространство под кровлей, при этом холодный воздух удерживает меньше пара, чем теплый.

Насыщение утеплителя влагой приводит к снижению его качеств, кроме того, скопления влаги вызывают коррозию кровельной конструкции. Помимо воздуха влага может попадать в утеплитель с талой и дождевой водой. Просматривая монтаж: металлочерепица – видео, следует помимо защиты от дождя также обратить внимание на защиту от снега, который при сильном ветре может падать в горизонтальном направлении.

Поэтому очень важно прочитать данную инструкцию и посмотреть видео: металлочерепица – монтаж перед тем, как приступать к возведению кровли.

Строительство мансардной металлочерепичной кровли желательно выполнять в следующем порядке:

Система стропил и промежуточная обрешетка;
Мансардное помещение;
Пароизоляционная пленка;
Материал утеплителя;
Контробрешетка под металлочерепицу и гидроизоляция;
Обрешетка;
Доски ветровые;
Монтаж ендов;
Крюки под желоба;
Карнизы;
Укладка металлочерепицы;
Тройники, коньки и заглушки коньков;
Трубы и выходы вентиляции;
Выходы канализации и антенн;
Планки ветровые;

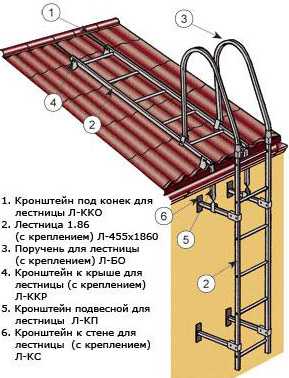

Переходные мостики, лестницы, снегозадержатели;
Желоба и комплектующие;
Вороники или приемники воды;
Различные трубы и комплектующие;
Очистка и окраска покрытой поверхности.

Монтаж гидроизоляции и системы стропил

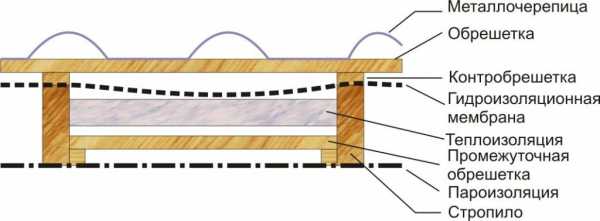

Пирог кровли:
1 – слой пароизоляции; 2 – материал утеплителя; 3 – стропила; 4 – обрешетка промежуточная; 5 – контробрешетка; 6 – пленка гидроизоляции; 7 – листы металлочерепицы; 11 – обрешетка; 20 – потолок

Монтаж металлочерепицы своими руками: видео рекомендует выбирать межстропильное расстояние в районе от 60 до 90 см. Увеличение данного расстояния требует в дальнейшем использования досок обрешетки большего сечения. Для изготовления стропил используют брус, минимальное сечение которого составляет 150х50 мм.

Производители рекомендуют укладывать утеплитель, используя для этого все доступное пространство, при этом производители пленки чаще всего рекомендуют выполнять между утеплителем и гидроизоляцией зазор, позволяющий проветривать теплоизоляцию, удаляя влагу.

Гидроизоляция и обрешетка:
3 – стропила; 4 – обрешетка промежуточная; 5 – контробрешетка; 6 – слой гидроизоляции; 11 – обрешетка; 23 – обрешетка начальная

Монтаж металлочерепицы: видео – инструкция рекомендует поступать следующим образом:

Набивают на стропилах промежуточную обрешетку, высота которой – 50 мм;
Временно крепят к ней при помощи строительного степлера гидроизоляцию, окончательное крепление впоследствии выполняется при помощи реек контробрешетки, что позволяет существенно расширить выбор пленок гидроизоляции;
Гидроизоляцию раскатывают параллельно карниза в горизонтальном направлении. При укладке следующего слоя соблюдают нахлест, составляющий как минимум 150-200 мм, если уклон кровли 30° и более, либо 250 мм, если угол уклона составляет 12-30°, в случае хребтов вальмовой кровли нахлест гидроизоляции следует дополнительно увеличить на 50 миллиметров;
Стыки гидроизоляционной пленки располагают под контробрешеткой, выполняя нахлест как минимум в 100 мм, при этом можно не пользоваться соединительной лентой.

Важно: следует внимательно следить за тем, чтобы гидроизоляция не была закреплена «в натяг», необходимо обязательно оставлять равномерное провисание, составляющее 10-15 мм вдоль всей ширины пленки.
Пленку необходимо располагать на расстоянии как минимум 30 мм от теплоизоляционного материала, касание пленкой утеплителя не допускается.

Существенным недостатком данного способа является то, что потоки воздуха выветривают тепло из утеплителя вместе с влажными парами, поэтому лучше применять гидроизоляцию с более высокой паропропускной способностью, но способной выдержать значительное водяное давление.

Это позволяет гидроизоляции также выполнять ветроизоляционную функцию. Кроме того, при этом нет необходимости устанавливать промежуточную обрешетку и оставлять зазор при укладке гидроизоляции поверх материала утеплителя, поскольку она также будет выполнять функцию ветроизоляции.

Полезно: более сложным вариантом конструкции, рассчитанным на длительные воздействия влаги, является использование разных пленок для обеспечения гидро- и ветроизоляции.

Прежде чем выполнять монтаж металлочерепицы – инструкция: видео предписывает также проверить прямоугольность скатов стропильной системы. В случае неравенства диагоналей ската их выравнивают при помощи дополнительных проставок под доски фронтона, и только после этого начинают монтаж гидроизоляции.

Контробрешетку прибивают с помощью оцинкованных гвоздей, что позволяет окончательно закрепить пленку гидроизоляции.

Проверка скатов на прямоугольность

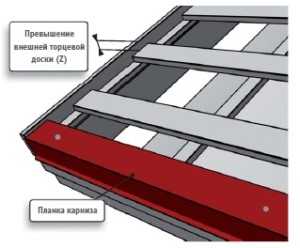

Начальную обрешетину, в отличие от остальных, следует укладывать под верхнюю «ступеньку» металлочерепицы.

Соответственно, ее высоту следует подбирать так, чтобы она была больше прочих на значение высоты ступеньки, составляющее 18 мм. Следует также следить за тем, чтобы она была прямая и располагалась горизонтально параллельно карниза.

Перед установкой обрешетки под металлочерепицу следует разметить контробрешетку так, чтобы расстояние между составляющими обрешетку досками было 35 см, первое расстояние при этом делают 28-30 см. Для изготовления обрешетки используются доски, сечение которых составляет 100х30 мм.

Важно: если шаг стропил превышает 90 см, следует увеличить сечение досок обрешетки.

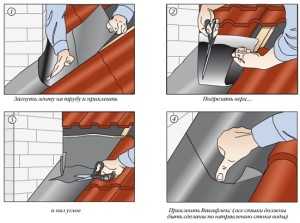

В тех местах, где оборудуются печные и вентиляционные трубы, мансардные окна, люки и т.д., следует отбортовать гидроизоляцию на стенки данных выходов.

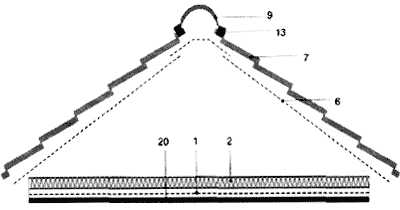

Строительство холодного чердака

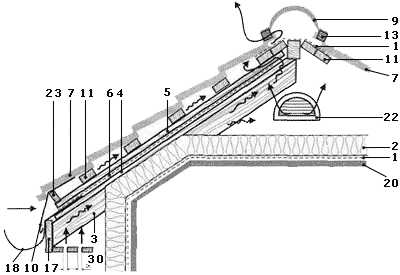

Помещение чердака:
1 – пленка пароизоляции; 2 – слой утеплителя; 6 – гидроизоляция; 7 – листы металлочерепицы; 9 – конек крыши; 13 – слой уплотнителя; 20 – потолок

Инструкция по установке металлочерепицы требует соблюдения технологии укладки гидроизоляции и обрешетки, а также водосточной системы.

Укладка гидроизоляции является обязательной в любой ситуации, поскольку даже незначительное проникновение тепла из подкровельного пространства, особенно в зимний период, вызывает выпадение конденсата на металлочерепице. В холодном чердаке гидроизоляцию укладывают под металлочерепицей, оставляя зазор как минимум 50 мм.

Это позволяет выровнять температуры на внутренней и внешней сторонахметаллочерепичного покрытия даже в случае небольших утечек тепла из помещений. Наибольшая эффективность при этом достигается путем обустройства гидроизоляции из пленок с антиконденсатными покрытиями.

Как при обустройстве чердака, так и мансардного помещения, выполняется горизонтальная подшивка карниза, предусматривающая проникновение воздушных потоков через зазоры в материале подшивки. Общая ширина зазоров должна составлять как минимум 30 мм.

Пароизоляцию укладывают на потолке и покрывают слоем утеплителя, которым может служить пенопласт, посыпаемый дополнительно гравием, защищающим от возгорания.

Пароизоляция и теплоизоляция

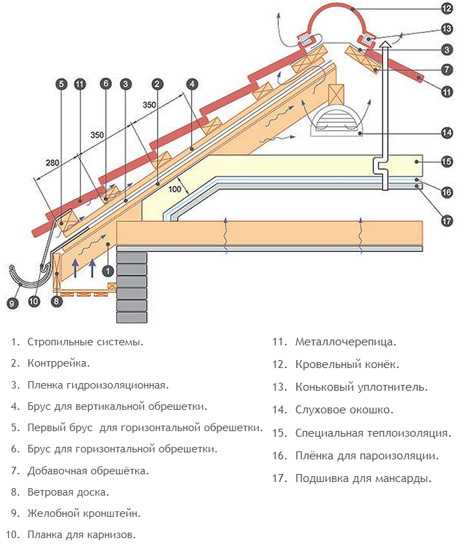

Конструкция мансардной крыши:
1 – слой пароизоляции; 2 – материал утеплителя; 3 – стропила; 4 – обрешетка промежуточная; 5 – контробрешетка; 6 – пленка гидроизоляции; 7 – листы металлочерепицы; 9 – конек крыши; 10 – карниз кровли; 11 – обрешетка; 13 – слой уплотнителя; 17 – доска карнизная; 20 – потолок; 22 – решетка вентиляции; 23 – начальная обрешетка

Рекомендации по монтажу металлочерепицы требуют монтажа пароизоляции, которая предотвращает проникновение воздуха, содержащего влажные пары, из внутренних помещений, а влаги из теплоизоляционного материала – в помещения.

При укладке пароизоляции следует выполнять нахлест верхних полотен на нижние как минимум в 10 см, а в местах стыков на горизонтальных плоскостях – как минимум 20 см. Герметичность нахлестов обеспечивается путем скрепления нахлестов специальной клейкой лентой.

При использовании теплоизоляционного материала к вентиляции также предъявляются дополнительные требования:

Хорошая вентиляция обеспечивается циркуляцией воздуха. Как уже было сказано, при подшивании карнизов следует обеспечить свободное перемещение воздушных потоков вдоль всего периметра, используя такие элементы, как перфорированный софит или листы вагонки, уложенные с зазором;
В обычных условиях воздух движется от карнизов в сторону конька благодаря нагреванию крыши лучами солнца и теплом внутренних помещений, поэтому следует обеспечить выведение воздушных масс из-под конька. Вентилируемый конек будет рассмотрен ниже;
В случае скатов большой длины (свыше 7-10 метров в зависимости от формы и конструкции ската) требуется установка дополнительных выходов вентиляции.
Если конструкцией ската не предусмотрен вентилируемый конек или другая вентиляция, монтаж выходов является обязательным;
Минимальное значение общей площади вентиляционных отверстий составляет 1 см² на один квадратный метр крыши. В случае вентилируемых коньков на прямоугольных скатах выходы следует устанавливать на высоте, составляющей как минимум 2/3 длины данного ската, начиная с карниза, а в случае отсутствия вентиляции – на максимально возможной высоте;
Количество вентиляционных выходах для широких скатов рассчитывается так, чтобы воздух с от карниза двигался к ним под углом, не превышающим 45°;
Вентиляцию можно также улучшить путем увеличения воздушного зазора в пространстве под кровлей и монтажа в нем решетки вентиляции.

Выпадение влаги на внутренние стены помещений чаще всего являются следствием следующих ошибок:

Низкое качество или отсутствие пароизоляции, в результате чего влага из утеплителя попадает внутрь помещений;
Некачественная или недостаточная теплоизоляция, оставляющая холодными внутренние стены, что приводит к нахождению на них точки образования росы.

Основные нюансы при монтаже утеплителя

Перед тем, как приступать к монтажу утеплителя, необходимо внимательно ознакомиться с инструкцией к материалу, поскольку может потребоваться предварительное отлеживание материала;
При укладке утеплителя между различными элементами не должно оставаться щелей. В случае укладки нескольких слоев материала места стыков желательно совмещать или располагать перпендикулярно друг другу;
Необходимо тщательно подбирать толщину теплоизоляционного материала, поскольку неверно подобранная толщина может вызвать выпадение конденсата на пароизоляции или внутренних стенах. В средней полосе рекомендуемая толщина материала утеплителя составляет как минимум 150 мм и зависит от таких факторов, как выбранный материал, толщина стен и рекомендации производителя;
Для предотвращения утечек тепла плиты теплоизоляционного материала следует укладывать как можно более плотно к потолку и стенам мансарды. В случае многослойного утепления плиты прижимаются друг к другу, при этом важно не допускать их деформации;
Очень важно также использовать при монтаже сухой материал утеплителя и не допускать воздействия на него атмосферных осадков в процессе укладки. С этой целью обычно сначала выполняют монтаж пленки гидроизоляции, особенно в случае больших зданий, строительство которых растягивается на довольно длительный промежуток времени;
После завершения укладки каждого из слоев материал утеплителя должен отлежаться в течение какого-то времени.

Для утепления подкровельного пространства обычно используется три вида утеплителей:

Основанные на пенопласте, например – пенополистиролэкструдированный, обладают высокими водоотталкивающими и гидроизоляционными характеристиками, не зависящими от влажности, а также устойчивостью к гниению и твердостью.
Минусами таких материалов являются низкая рабочая температура и подверженность горению, при котором выделяются токсичные газы в значительных количествах. Возгорание предотвращают путем посыпания гравием, слой которого составляет как минимум 5 см, либо обкладыванием негорючим утеплительным материалом;
Утеплители на основе стекловолокна отличаются низкой плотностью и отсутствием токсичности. При этом они менее пожаро- и влагоустойчивы, чем базальтовые плиты, а под действием влаги быстрее утрачивают теплоизоляционные характеристики;
Наиболее долговечная и качественная теплоизоляция обеспечивается использованием плит, основанных на базальтовом волокне. Такие плиты имеют низкую плотность, а базальтовое волокно в них расположено ненаправленно, что дает защиту от проседания на протяжении всего срока службы.
Данный материал способен выдержать температуру до 1100°, при этом его рабочая температура составляет 750°, что в 10 раз больше значения для пенополистирола. Базальтовые плиты не подвергаются коррозии и не впитывают влагу, являющуюся главным врагом теплоизоляции, поскольку ее теплопроводность в двадцать раз превышает теплопроводность воздуха.
Кроме того, базальтовые плиты достаточно легко нарезаются ножом, что позволяет выполнять монтаж теплоизоляции наиболее качественно.

Полезно: шаг стропил также может зависеть от размера утеплителя, поэтому материал желательно выбрать заранее.

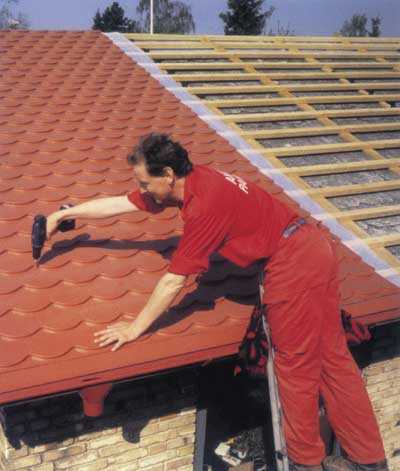

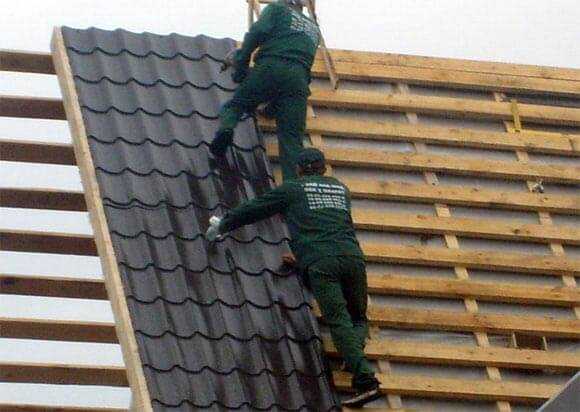

Укладка листов металлочерепицы

Укладка металлочерепицы

Рассмотрим наконец, как правильно смонтировать металлочерепицу:

Монтаж листов начинают в нижнем углу ската, с той стороны, которая расположена противоположно капиллярной канавке. Канавка предназначена для устранения капиллярного эффекта, возникающего при подъеме воды по образованному прижатыми друг к другу листами металлочерепицы капилляру;
Удобнее всего начинать монтаж в нижнем левом углу, при этом следующий лист будет накрывать предыдущий.
Кроме того листы могут укладываться так, что следующий лист подсовывают под предыдущий, при этом возрастает риск повреждения покрытия листов;
Вне зависимости от сложности ската укладку листов выполняют параллельно карнизу, который выравнивается по горизонтали, при этом следует оставлять свес за карнизом около 40 мм;
На рисунке изображена укладка листов в оптимальном порядке, но можно выполнять укладку и порядно, двигаясь от нижнего к верхнему ряду;
Говоря о том, как стыковать листы металлочерепицы, следует иметь в виду, что по углам могут стыковаться до 4 листов, толщина которых составляет 0,4-0,5 мм. Поэтому смещение углов наложенных в одном ряду друг на друга листов увеличивается в случае их горизонтального расположения.
В связи с этим при укладке металлочерепицы следует выполнять небольшой поворот по часовой стрелке для того, чтобы расположить по одной прямой правые углы листов одного ряда;
Крепление расположенных рядом листов осуществляется при помощи одного самореза в верхней части листа, после чего листы выравнивают и производят окончательное крепление;
Для того, чтобы облегчить монтаж и одновременно придать кровле более привлекательный внешний вид, наиболее длинные листы рекомендуется укладывать в нижний ряд, выравнивая их при этом как сами листы относительно карниза, так и их волны относительно соседних листов.

Крепление металлочерепицы

Крепление листов металлочерепицы с ветровой планкой

Расход саморезов составляет в среднем 6-8 штук на 1 м2 или 3 штуки на один погонный метр на каждой стороне листа.

Крепление производится в каждой поперечной волне, соблюдая шаг в 350 мм, либо в продольные волны через одну (шаг составляет около 366 мм) в верхнем гребне.

Говоря о том, как правильно прикручивать металлочерепицу, следует уточнить, что наиболее подходящим инструментом является шуруповерт или дрель с медленным вращением патрона.

Сверло на конце самореза позволяет ему сверлить металл, поэтому металлочерепица может крепиться даже к обрешетке из металла.

Важно: точность крепления можно повысить, предварительно накернив отверстие.

В целом для крепления металлочерепицы действуют следующие правила:

Крепление всегда выполняется в нижнем гребне волны в точке прижимания к обрешетке, что позволяет избежать возникновения рычага между точками крепления и приложения силы к саморезу;
Крепление нижних листов к начальной обрешетине выполняется в каждой волне над ступенькой, поскольку этот край испытывает наибольшие нагрузки со стороны ветра;
Крепление к другим обрешетинам следует выполнять на минимально возможном расстоянии снизу к ступеньке, поскольку в данной точке металлочерепица обладает наибольшей жесткостью, а сами данные точки находятся чаще всего в тени ступеньки, что позволяет шляпкам саморезов не бросаться в глаза;
Крепление со стороны планки ветров осуществляют в каждой волне;
Все листы следует притягивать к каждой из обрешетин, крепление к каждой второй обрешетине выполняется через одну волну;
Наилучшее прилегание соседних листов достигается смещением центров крепежа на 55 мм в соединяемых волнах в направлении нахлеста для верхнего листа и от нахлеста – для нижнего. Это позволяет прижать нижний лист к верхнему;
В точках нахлеста листы крепят через одну волну. Можно также выполнить крепление в каждой волне, обеспечив наилучшее прилегание верхних листов.

Для нарезки металлочерепицы лучше всего использовать вырубные электрические ножницы, но можно также применять ручные ножницы или циркулярную пилу с крупными зубцами из победита.

Важно: резка металлочерепицы болгаркой неприемлема, поскольку высокие температуры вызывают нагрев, прожигание и отслоение защитного покрытия материала.

Наиболее качественные саморезы для металлочерепицы изготавливаются из:

Легированной стали с оцинковкой;
Нержавеющей стали с уплотнителем и порошковой окраской.

Неверное вкручивание самореза

Саморезы обычно окрашиваются под цвет металлочерепицы, после чего обжигаются в печи. Вкручивание следует производить строго перпендикулярно обрешетинам.

Поскольку листы металлочерепицы следует притягивать к обрешетинам максимально плотно, неверное вкручивание и перекашивание уплотнителя самореза часто приводят к возникновению сквозных отверстий.

Важно: в условиях длительных воздействий щелочной или кислой среды следует использовать саморезы, снабженные пластмассовыми колпачками.

Монтаж прочих элементов

Устройство вентилируемого конька:
1 – слой пароизоляции; 3 – стропила; 4 – обрешетка промежуточная; 5 – контробрешетка; 6 – пленка гидроизоляции; 7 – листы металлочерепицы; 8 – кровельные саморезы; 9 – конек крыши; 11 – обрешетка; 24 – коньковая заглушка

Выполняя монтаж вентилируемого конька металлочерепицы, следует учитывать, что пленка гидроизоляции должна иметь разрыв как минимум 200 мм по всей его длине. Пароизоляция, являющаяся более плотным материалом, раскладывается по сплошной обрешетки с перекрытием гидроизоляции как минимум в 150 мм, что позволяет обеспечить свободную циркуляцию воздуха из пространства под кровлей наружу.

Для этого в профилированном уплотнителе имеются отверстия, небольшой диаметр которых препятствует проникновению снега или птиц. Крепят конек через одну волну в верхнем гребне металлочерепицы по обеим сторонам, закрываясь на торце заглушками. Герметичность нахлеста уложенных коньков обеспечивают путем смыкания друг на друга его желобков.

Ендова:
2 – материал утеплителя, 4 – обрешетка промежуточная; 6 – пленка гидроизоляции; 7 – листы металлочерепицы; 13 – слой уплотнителя; 14 – ендова верхняя; 15 – ендова нижняя; 21 – доска ендовы

Еще один элемент, используемый, когда укладывается металлочерепица – ендова, конструкция которой показана на рисунке.

Для чего нужна ендова: металлочерепица имеет косой срез, который закрывается при помощи ендовы. Кроме того, между листом материала и нижней ендовой выполняют укладку универсального уплотнителя. Ендовы располагаются на доске ендов, которую прибивают к промежуточной обрешетке или к стропилам при ее отсутствии. Вдоль ендов раскатывается гидроизоляция.

В завершение хотелось бы сказать, что транспортировку и подъем металлочерепицы следует выполнять аккуратно, не допуская повреждения покрытия материала. После того, как монтаж завершен, следует очистить поверхность от мусора и стружек, после чего закрасить места царапин и срезов.

Через три месяца эксплуатации необходимо дополнительно подтянуть саморезы, поскольку любое крепление к древесине со временем ослабевает. Кроме того, рекомендуется ежегодно промывать металлочерепицу мыльным слабым раствором.

metallocherepica-pro.ru

как правильно стыковать листы, рекомендации, фото и видео

Понравилась статья? Следите за новыми идеями из мира дизайна интерьеров, а так же полезных советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Эта статья посвящена развернутому описанию процесса сборки данного кровельного покрытия. Для облегчения вашей задачи нами размещается и подробная видео инструкция по монтажу металлочерепицы.

Общие рекомендации

Чтобы достичь качественного результата, убедитесь перед работами, что поверхность крыши здания ровная. Для этого проверьте, правильная ли у нее форма и размеры. По мере необходимости исправьте все дефекты.
С этой целью надо измерить от угла до угла диагонали скатов. Когда они не совпадают по длине, это значит, что крыша обладает перекосом. Если его невозможно выправить, то укладывайте кровельный материал, таким образом, чтоб нижняя кромка обрешетки совпадала с линией свеса черепицы. Торцевой перекос можно закрыть доборными элементами кровли .
Минимальный угол наклона крыши должен составлять 14º, если длина скатов равна 7 м.
Любое жесткое финишное покрытие, которое было уложено раннее, необходимо полностью демонтировать.
Крючки для фиксации желобов водостока нужно устанавливать еще до начала кровельных работ и крепить их только оцинкованными шурупами.
Отдельные элементы необходимо монтировать в последовательности снизу/вверх.
Чтобы предотвратить накопление влаги и ее просачивание в верхний слой теплоизоляции, нужно использовать гидроизоляционную пленку.
Для защиты утеплителя от паров, исходящих из внутренних помещений, рекомендуется применять пароизоляцию.

Надобность в проветривании подкровельного пространства, т.е. – организации вентиляции, зависит от следующих факторов:

Степени влажности наружного и внутреннего воздуха;
Перепадов температур меж конструкциями крыши и уличным воздухом;
Уровня герметичности кровли и ее основания;
Толщины теплоизоляционного слоя.

Обратите внимание! Рекомендации по монтажу металлочерепицы говорят о том, что гидроизоляционный ковер при этом надо настилать, идя от карниза к коньку и внахлест. Под коньком необходимо делать вентиляционный зазор не меньше 5см, чтобы влага беспрепятственно испарялась. Особенно это важно, если чердак теплый. Обрешетку нужно монтировать, таким образом, чтоб воздух без проблем проходил от карниза до кровельного конька.

Вентиляционные отверстия надо обустраивать на самом высоком участке крыши.

Обращение с металлочерепицей

Погрузку и разгрузку кровельного материала необходимо производить аккуратно, чтоб не подвергать его поверхность механическим повреждениям.
Перенос и подъем металлочерепицы осуществляйте, только взявшись за ее края по длине и обязательно в плотных рукавицах.
Листы можно резать ножовкой и ножницами по металлу либо электропилой, имеющей твердосплавные зубья.
Кромки срезов, а также найденные сколы и повреждения защитного слоя необходимо закрашивать специальной краской, чтоб предохранить металл от коррозии.
Категорически запрещено применять для резки листов угловую шлифовальную машинку (болгарку) с абразивными дисками.
Образовавшуюся в ходе кровельных работ металлическую стружку нужно осторожно убирать при помощи мягкой щетки. Если поверхность покрытия была загрязнена, то смойте эту грязь мягким моющим составом. Нельзя применять чистящие средства, имеющие в составе абразивы, а также вещества на растворителях.
Чтобы чистить лед и снег с металлической крыши кровли, настоятельно не рекомендуется применять лом, скребок либо снеговую лопату. Э повлечет за собой повреждения покрытия и существенно сократит срок его эксплуатации.
Когда вы производите монтаж металлочерепицы своими руками – видео материал это показывает, для хождения по профилированным листам надевайте обувь, имеющую мягкую подошву. Наступайте лишь в прогибы волн, на участки, под которыми находятся брусья обрешетки. Нежелательно ходить по гребням профилей – это приведет к деформации тонких листов.

Обмер и расчет листов

За длину листов, обычно, принимается длина скатов. Когда они имеют выступы, то нужно учитывать и шаг (при этом 40см является типом №1, а 35 см — типами №2 и №3), с тем, чтобы на участках перехода на листы с другой длиной, совпадали рисунки черепицы.

Обратите внимание! Если скат обладает ступенчатой формой либо его длина больше 6метров, то при кровельных работах можно применять листы, имеющие разную длину. При настиле на скат двух и более листов, учитывайте длину нахлеста в 13см. Если ваш случай исключительный, при заказе черепицы сообщите производителю о дополнительном нахлесте.

Лист типа 1/1025 (полезная ширина в миллиметрах) в некоторых из длин обладает дополнительным поперечным изгибом. Это упрощает монтаж, а также предотвращает расползание края листа.

Учтите данное обстоятельство при заказе черепицы этого типа, имеющей разную длину и предназначенной на один и тот же скат.

Когда крыша обладает сложной конфигурацией, либо вы решили применять листы, имеющие полезную ширину в 1025мм, необходимо особенно тщательно обмерить площадь кровли.

Рассчитать количество листов можно таким образом: длина карниза делится на полезную ширину материала и округляется до полной единицы (умножается на количество скатов). При этом полезная ширина крайнего из листов ската равняется его полной ширине.

Замеряя шатровую крышу, учтите, что разрезанный профлист нельзя будет использовать на противоположном скате, вследствие рисунка, имеющего поперечную гофрированность.

Настил гидроизоляционного материала

krovlyakryshi.ru

Монтаж кровли из металлочерепицы — подробная инструкция по установке с фото и видео

Каковы основные правила укладки металлочерепицы? Это существенный вопрос для людей, задумавших использовать этот материал для оформления кровли. В этой статье мы разберемся во всех тонкостях монтажных работ, ответим на большинство вопросов, связанных с установкой металлочерепицы, в том числе и с перечнем рекомендаций самих фирм — производителей. Кроме того, подробно разберем метод монтажа на крышу.

В процессе чтения данной статьи вы почерпнете много полезной информации: узнаете способ изготовления кровли; инструменты, необходимые при производстве работ и многое другое. Инструкция по монтажу металлочерепицы пригодится как человеку, задумавшему самостоятельно постичь все тонкости этого дела, так и опытным строителям, имеющим определенную квалификацию в выполнении данного вида работ.

Оглавление:

Необходимые инструменты и оборудование
Подготовительные работы
Гидроизоляция
Обрешетка
Установка желобов и водостоков
Правильно утсанавливаем мансардные окна
Выход для антенны и вентиляции, лестниц
Монтаж ограждений и снегозадержателей
Заземление
Видео инструкция от мастеров

Технология монтажа

Краткая информация о кровле

Начальным этапом в процессе монтажа является сбор информации. Это могут быть различные определения, схемы, существующие способы монтажных работ металлочерепицей.

Материал для укладки кровли имеет еще одно название – «кровельный пирог». Появление второго названия обусловлено наличием множества слоев различных составляющих, каждый из которых выполняет свою очень важную функцию, и вместе – основную – образование качественной и эстетичной крыши.

Главное правило при установке металлочерепицы – четкое соблюдение всех рекомендаций фирмы – производителя, а так же придерживание существующих строительных норм этой сфере.

Тогда вопрос выбора строителя, который возьмется за монтаж черепицы, не будет стоять так остро: связанные с этим работы можно выполнить самостоятельно, либо доверить квалифицированным в этой области специалистам.
В обоих случаях важно помнить: кровельное покрытие – это сложная конструкция, качественная укладка на которую требует особых навыков и знаний.

Так выглядит монтаж панелей

Если же вы примите решение доверить монтаж кровли специалистам, вам все же будет не лишним контролировать все их работы (обучающее видео скачать, посмотреть можно здесь), потому что качественная крыша – это залог комфортного проживания в доме. Тем более что какие – то упущения в работе мастеров могут стать заметными, правда, не сразу, а спустя короткий промежуток времени.

Так, в случае неверной укладки паро- или гидроизолирующих материалов, пар будет постепенно переходить в жидкое агрегатное состояние, что приведет к гниению.

Как монтировать Монтерей (или аналог)

Инструменты и оборудование.

Перед началом монтажа черепицы Монтерей или аналога рекомендуется сначала приготовить все инструменты, которые обязательно вам пригодятся в процессе работ. Это могут быть: шуруповерт (который работает от аккумулятора), средних размеров молоток, рейка (длинная и ровная), маркеры.

Эти инструменты используются при работе с листовой металлочерепицей. При резке черепицы из металла вам понадобятся: ножницы, чтобы резать металл, ножовки, электрические пилы, просечные электроножницы, электролобзики, дисковая зубчатая пила из победита.

Во избежание появления ржавчины на поверхности металлочерепицы, необходимо удалить с ее поверхности стружку, образовавшуюся в процессе резки металла, и опилки после завершения всех работ.

Помните: ни в коем случае не допускается проводить резку с помощью болгарки (или другого инструмента с абразивным кругом). Иначе на поверхности черепицы могут разрушиться антикоррозионное покрытие из цинка и слой полимера, что приведет к появлению и стремительному росту коррозии (ржавчины) на новой кровле.

По шагам:

Во–первых, проследите, чтобы стропила, находящиеся под устанавливаемым настилом, были в диапазоне от 550 до 900 миллиметров. Основным элементом в стропильной системе может служить брусок размером 150 на 50 миллиметров.

По завершении работ по установке стропил, измерьте размер ската. Нужно проверить, достаточно ли плоской и прямоугольной получилась вся конструкция. Поэтому измерьте размеры по – диагонали в самих скатах. Несущественное отклонение, равное всего лишь 10 миллиметрам не окажется большой проблемой, потому как его можно скрыть самостоятельно с помощью специально предназначенных для этих целей средств.

Во–вторых, не упускайте из виду: если в качестве покрытия вы решили использовать именно металлочерепицу, то следите, чтобы уклон ската равнялся 14 градусам. Длина листа определяется ключевым размером, это и будет длиной ската. Его просто измерить, достаточно, отмерить расстояние от начальной точки конька до конечной точки карниза, но не забудьте учесть свес самого карниза, размер которого равен 40 миллиметрам (не меньше!).

В том случае, если захотите, чтобы размер ската крыши оказался более шести метров, то придется разделить большие листы на несколько небольших кусков. Они подлежат укладке с небольшим перехлестом. Величина нахлеста равна примерно 15 сантиметрам. При использовании в процессе монтажа черепицы длинных листов, количество стыков уменьшиться, однако, укладывать такие листы немного сложнее.

В–третьих, не исключается появление конденсата на нижней поверхности черепицы. Спровоцировать его появление может как теплый воздух непосредственно из самого здания, так и перепад температур во внешней среде.
В результате появления излишней влажности, утеплитель пропитывается водой, что резко ухудшает его свойства: ваша конструкция может промерзать, на металлочерепице возможно образование наледи, существует вероятность появление плесени в самом здании.

Чтобы не испытывать на себе всех нежелательных последствий неправильного выбора материала для монтажа, необходимо выбрать отпимальной толщины утеплитель. Технологиями по установке черепицы предусмотрены защита самого утеплителя, а также использование паро- и гидроизоляции.

Обеспечив естественный поток воздуха в пространстве ниже уровня кровли, вы с легкостью удалите пары, насыщенные влажностью. Плюс ко всему, это позволит свободно проходить воздуху от козырька и далее — к карнизу. Для обеспечения конструкции естественной вентиляцией, оставьте ничем не занятое пространство между самой черепицей и изоляцией. Оптимальная ширина пространства равна примерно 40 миллиметрам.

В-четвертых, раскатайте гидроизоляцию обязательно в горизонтальном направлении, захватив всю внешнюю поверхность стропил. Необходимо начать раскатывать от края карниза, сделав привес равный 20 миллиметрам. Нужно сделать маленький нахлест на соседнее полотнище, размер которого – примерно 15 см.

Вы решили воспользоваться пленкой таких марок как «Ютафол» или «Ютакон»? Тогда очень важно иметь в виду, что ее монтаж осуществляют наружу той стороной, на которой нанесена полоска на самом краю. Перевернуть ленту вы не сможете. На сегодняшний день, недостатка в ассортименте различных пленок нет. Однако, для лучшего выбора качественной и подходящей именно вам пленки, не лишним будет воспользоваться советами продавцов в строительных магазинах.

В–пятых, в процессе монтажа гидроизоляции, можно уложить кровельное покрытие (работы ведутся снаружи) и теплоизоляцию (работы ведутся изнутри).

Лучшим вариантом считается установка теплоизоляционных плиток посреди стропил, не забыв оставить пространство между ними равное 20 мм. Иначе, она перестанет обладать своими свойствами. Важно знать, что при использовании пленок марок «Тайвек» и «Ютавек» во время проведения кровельных работ — необходимо сделать небольшой зазор.

В–шестых, строительным степлером закрепите пароизоляцию на поверхности стропилы, а точнее – на внутренней ее стороне. Самая удобная в использвании пароизоляция марок «Ютафол Н Сильвер» и «Ютафол Н 110». Укладывайте полотна внахлест, можно использовать клейкую ленту. Затем, можно заняться облицовкой.

конструкция обрешетки

Теперь выполняем обрешетку. Выбираем брус, который предварительно обработан антисептиком. Сначала – прибейте брусья выше гидроизоляционной пленки, потом – прикрепите сами доски обрешетки. Причем, первые доски нужно делать более толстыми, чем остальные примерно на 10 – 15 мм. Далее, соблюдайте одинаковое расстояние посреди всех брусков.

При использовании в кровельных работах металлочерепицы марки Монтерей, вы можете начать крепление второго бруска тогда, когда отступ от нижнего края будет равен приблизительно 300 мм. Измерения обычно проводят до средней точки следом идущей доски.

Допускается изменение расстояния между брусьями в зависимости от марки устанавливаемой черепицы. Так, при работе с черепицей марки «Монтерей» расстояние колеблется в пределах 32–100 мм, «Супермонтерей» — 350 мм, «Макси» — 40 мм. Если вы выбрали доски большей длины, следите чтобы шаг был равен 1000 мм.

Требуется сделать сплошную обрешетку непосредственно около дымохода.
Восьмое, нижнюю планку у ендовы надо закрепить перед началом установки металлочерепицы. С помощью обычного самореза можно делать крепеж.

При возникновении необходимости в стыковке планок, допускается выполнение перехлеста в 100 – 150 миллиметров. Далее, нужно сделать разметку, а так же подрезку отдельных листов черепицы. Верный монтаж черепицы (на фото слева) производится снизу вверх. Установку планки ендовы производят в самом верху у стыка полотен.

Помните: наиболее незащищенное место – это участок непосредственно узла примыкания.

Девятое. Для обеспечения полной герметичности в местах примыкания укладываемой черепицы к трубе дымохода или стенкам на скатах, сделайте так называемый фартук. Как правило, его делают изнутри. Возьмите те брусья примыкания, которые находятся снизу; прислонив брусок к стене – сделайте разметку на стене; пробейте штробу на отмеченной вами линии (используйте болгарку).

Для достижения наилучшего результата, начните устанавливать внутренний фартук со стен трубы, которые расположены на нижней стороне относительно ската. Затем подрежьте брусок и закрепите на саморез. Так вы смонтируете фартук по всей окружности трубы дымохода.

Когда будете стыковать планки, то сделаете отступ размером 150 миллиметров. После заведения края фартура в штробу, покройте его средством для герметизации. Важно использование герметика, изготовленного на силиконе.
Далее, заведите плоский лист (или галстук) под нижнюю кромку во внутреннем фартуке. Именно он будет служить гарантом хорошего стока воды с поверхности. По краю галстука выполните маленький бортик, для чего воспользуйтесь обычными инструментами: плоскогубцами, молотком.

Лист черепицы укладываем сверху от фартука и галстука. После завершения всех вышеописанных работ, связанных непосредственно с укладкой самих листов, приступайте к работам с фартуком, находящимся снаружи. Здесь используем верхние планки примыкания, установку которых можно производить аналогично с нижними с одной только разницей – вам не нужно будет заводить верхнюю кромку, вы будете крепить ее к самой стене.

Помните: во избежание несчастных случаев, вы обязаны строго соблюдать все правила техники безопасности при проведении этих работ.

Среди первоначальных правил собственной безопасности можно выделить следующие: перемещаться по поверхности покрытия допускается исключительно с использованием предназначенного специально для этих целей пояса, пристегнувшись с помощью страховочного фала; надеть легкую и комфортную обувь; наступать исключительно на существующие естественные прогибы на укладываемом покрытии.

Монтаж желобов под металлочерепицу

Десятое. Закрепите держатель желоба к самому нижнему брусу. Способ и шаг установки держателя зависят от выбора типа водосточной системы.

Здесь также можно воспользоваться инструкцией по эксплуатации, которую и разработали именно для таких случаев.
Обратите внимание на края этих желобов: они должны располагаться ниже края самой черепицы примерно на 25, а то и 30 мм. Это делается специально для того, чтобы при сходе, снег оставался целым.

Карнизные планки крепятся к обрешетке на крыше так, чтобы нижние кромки планок перекрывали края желобов. Гидроизолирующая пленка обычно выводится над самой карнизной планкой. Это делается во избежание сбора конденсатов.

При установке желоба с круглыми сечениями, вы можете занести заднюю кромку на сам выступ для обеспечения надежной фиксации.

Мансардные окна

Для начала рассмотрим существующие варианты кровли с наличием мансардных окон. От количества окон на вашей мансарде напрямую зависит ее освещенность. Именно поэтому, важно правильно определить их оптимальное количество. Как это сделать? Это определяется по соотношению полезной площади остекления и площади самого помещения. Оптимальный вариант – 1 к 8 или 1 к 12. Таким образом, если площадь вашей мансарды составляет 100 квадратных метров, то общая площадь всех окон должна составляь примерно 10 кв. метров.

Рекомендуют устанавливать окна на высоте 90 – 100 см от пола. Интересный факт: несколько небольших окон будут способствовать большему притоку солнечного света на вашу мансарду, чем одно очень большое окно.

Также можно установить разные группы мансардных окон: среди них горизонтальные, вертикальные и комбинированные. Важно, чтобы проемы под само окно превышали размеры окна приблизительно на 40 – 60 мм по – горизонтали и на 45 м – по – вертикали. Установка окон на мансарде считается несложной задачей и не вызовет у вас особых затруднений.

Продолжение установки

Равнение первых листов осуществляют по краю торца кровли, затем крепят немного выше саморезом. Смастерите козырек размером около 40 мм. Уложите второй лист с нахлестом.

Листы черепицы соединяют сверху от нахлеста с помощью обычного самореза. Но не фиксируйте их слишком сильно к брусьям обрешетки. Важное условие здесь, чтобы они свободно крутились относительно самого самореза.
Затем в ход идет следующий — третий лист черепицы, технология укладки которой аналогична предыдущему листу. Потом можете прировнять все уложенные листы.

Крепление самой нижней части листов происходит на саморезы в низине «волны» черепицы. Шаг крепления принимается равным одной «волне» черепицы. Следующий шаг используемого самореза располагают в шахматном порядке. Далее вы можете чередовать через одну «волну». Боковой нахлест скрепите по каждому гребню.
Обычно на один квадратный метр кровли уходит примерно 6 – 8 саморезов.

На боковой части вашей кровли обязательной установке подлежат бруски с нахлестом в 50 мм, которые закрепляются саморезами через каждые 550 – 600 мм. На самой верхней точке крыши, отдавайте предпочтение использованию саморезов длиной приблизительно 80 мм. В случае необходимости, допускается подрезать планки.
Можно использовать как плоские, так и совсем круглые планки.

Под конек можно также положить уплотнитель фигурный, но перед этим не забудьте освободить все отверстия. Далее, на смонтированный уплотнитель установите плоские или круглые коньки. Длина саморезов для установки конька достигает около 80 мм. Располагают их через одну «волну» с нахлестом примерно в 100 мм.

Монтаж выхода антенны

Перед тем, как установить выход, срежьте всю верхнюю часть выхода антенны и проследите, чтобы диаметр выхода был немного больше диаметра стойки антенны. Антенный выход установите на стойку с помощью киянки, повторяя при этом контура вашей кровли.

Образовавшиеся стыки смажьте клеем. Основной составляющей клея должен быть силикон. Можно закрепить саморезами.

Устройство вентиляции

Начальный этап – это разметка и дальнейшая вырезание отверстия в черепице. Затем, нанесите силикон на проход и закрепите все на черепице посредством саморезов. Вентиляцию можете вставить в этот проход, потом выровнять уровень и также закрепить на саморезы. Используйте обычную трубу для сооружения вытяжки из дома.

Устанавливаем лестницу

Для этого понадобятся кронштейны в количестве 4 штук на одну секцию. Их одевают на сами стойки в лестнице и закрепляют саморезами. К кровле лучше крепить в естественнее изгибы «волн» черепицы.
Обязательно прогерметизируйте те места, где находятся два кронштейна.

Как же выбрать лестницу? Лестницу выбирают в зависимости от числа скатов. Та секция, которая будет находится в самом верху, должна крепиться при помощи специального удерживающего кронштейна.

Ограждения для кровли

Для того, чтобы обеспечить полную безопасность в обслуживании вашего «кровельного пирога», вы можете произвести установку решетки строго в вертикальном положении. В этом случае обрешетку выполняют одним сплошным слоем.

Опоры для ограждений обычно водружают в существующие прогибы установленной черепицы. Крепление кронштейна производится через резиновую прокладку. Для этих целей является обязательным использование исключительно покрытых цинком шурупов. Шаг установки опоры приблизительно равен 900 мм.

Следующим шагом является регулировка опор относительно уклонов кровли и надежная их фиксация. Далее, навесьте на установленные вами опоры специальные ограждения для кровли. В тех местах, где пересекаются секции ограждения и опоры, вы можете просверлить небольшие отверстия, диаметр которых около 12 мм (для отверстия вверху ограждения) и 10 мм (для того, который находится внизу перекладины). Отверстия, расположенные вверху перекладины, перекройте полиэтиленовыми заглушками. После окончания всех работ, прогерметизируйте места всех соединений.

Переходные мостики

Дымоходы постоянно нуждаются в очистке. Для обеспечения безопасного и относительно несложного доступа к ним предусмотрены так называемые мостики. Крепление всех опорных мостиков производится по технологии совместно с креплением опорного ограждения.

Регулировка угла наклона платформ осуществляется посредством подбора нужного количества отверстий в креплении используемых кронштейнов. В их установке используют болты М8х20. Их лучше применять по две штуки с обеих сторон платформы.

Устанавливаем снегозадержатели на крышу.

Неожиданный сход снега с крыши – явление распространенное и довольно травмоопасное. Для того, чтобы избежать связанных с этим неприятностей, на крышу устанавливают специальные приспособления – так называемые снегозадержатели. Ниже приведены несколько несложных советов по их установке.

Их обычно крепят на брусках, расположенных непрерывно. При этом шаг равен 1 000 см. Кронштейны устанавливают на удалении 500 мм от снегозадержателей.

В том случае, если скат вашей крыши составляет 8 м, то вам придется установить промежуточный барьер, состоящий из задержателей снега.

Помните: установка снегозадержателей над окнами – обязательна!

Для желающих сэкономить существует маленькая хитрость – можно использовать в качестве приспособления для задержания снега планку из самой установленной металлочерепицы. Она довольно легко крепиться на самое дно «волн» на черепице с помощью самых обычных саморезов.

Как правильно заземлить крышу?

Удар молнии по крыше домов – явление не редкое, а затраты на восстановление сооружения могут быть довольно ощутимыми. Так что вопрос заземления вашей крыши, сегодня, является актуальным.

Итак, для того, чтобы защитить крышу от разрушительного удара молнии, можно и нужно установить непосредственно на нее громоотвод. Они бывают разные: сетчатые, тросовые, а также стержневые. Для совершения удачной покупки, предварительно ознакомьтесь с характеристиками каждого их них.

На изображениях ниже представлены существующие варианты защиты крыши: 1 – молниеприемник, 2 – опуск, 3 – заземляющие контуры, 4 – токоовод.

Особенности монтажных работ с разными видами металлочерепицы

В данной статье были приведены и рассмотрены основные рекомендации в вопросе устройства кровельного покрытия из черепицы. Однако, другие из существующих видов, могут существенно отличаться, у различных монтажных работ с металлочерепицей есть свои характерные черты.

Монтаж металлочерепицы марки «Каскад» производят на обрешетку с такими шагами, которые несколько отличаются от шагов, принятых для марки «Монтерей» или «Элит». Надо полагать, что эти отличия вызваны в основном разными размерами профилей.

Производство монтажных работ в металлочерепицей марки «Андалузия» с интересными зигзагообразными «волнами», также имеет свои специфические нюансы. У этой марки черепицы в части замка существует перфорация, что существенно упрощает саму укладку листов и работы по монтажу черепицы на крыше. Сами крепления остаются скрыты. Именно благодаря этому, создается иллюзия монодитной конструкции.

Перед тем как совершить покупку выбранных вами марок черепицы, будет совсем не лишним уточнить непосредственно у самих поставщиков все важные вопросы, ответы на которые помогут вам разобраться в сложной технологии укладки металлочерепицы. Строгое и четкое выполнение всех рекомендаций фирмы – производителя – вот залог качественной, долговечной и, что немаловажно – эстетичной крыши над головой.

goldroofas.ru

Инструкция по монтажу металлочерепицы — этапы технологического процесса

Как стелить металлочерепицу

Всем известно, что срок службы и эксплуатации кровли зависит не только от качества выбранного кровельного материала, но и от правильно проведенного монтажного процесса. Поэтому многие загородные застройщики, которые решили соорудить кровлю своими руками и при этом использовать металлочерепицу, ищут на страницах интернета достоверную информацию об этом. Их интересует инструкция по монтажу металлочерепицы.

Давайте рассмотрим правила монтажа этого кровельного материала и определимся, чего нельзя делать, чтобы не снизить качество проводимых работ.

Саморезы — какие выбрать, и куда их вкручивать

Начнем наш разговор с выбора необходимых для установки металлочерепицы материалов. И первое, на что хотелось обратить ваше внимание — саморезы из категории «кровельных». Это специальные крепежные изделия в виде шурупов, изготовленные из оцинкованной стали. Их отличительная черта — головка в виде шестигранника, как у обычных болтов. Производители окрашивают головки в разные цвета, чтобы легко было их подобрать в цвет металлочерепице. В комплекте с саморезом поступает и уплотнительное кольцо.

Обратите внимание вот на какой факт. Кровля — это защитный барьер всего дома, и она принимает на себя большие нагрузки. А так как срок эксплуатации качественной металлочерепицы составляет порядка 50 лет, то и саморезы должны соответствовать такому качеству.

Поэтому обращайте внимание на два элемента:

Уплотнительное кольцо должно быть изготовлено не из простой резины, которая через пару лет просто порвется и раскрошится, а из этилен-пропиленового каучука. Это так называемый ЕРОМ материал.
На конце крепежа в качестве конструкционного дополнения должен быть бур в виде сверла, который легко будет прокалывать металл кровли.

Почему эти показатели так важны? ЕРОМ материал под действием повышающихся температур, если проводить монтаж летом, начинает вулканизироваться. Прижатый к кровельному материалу, он заполняет все зазоры, которые остаются между саморезом и металлочерепицей. Такое соединение самое надежное.

Специалисты рекомендуют проводить крепление кровельного элемента крыши по нижней волне, которая плотно прилегает к обрешетке. Для этого лучше всего использовать крепежи длиной 28 миллиметров. Есть и другая технология, когда крепеж устанавливается в верхнюю волну. Тогда надо использовать саморезы длиной 60 миллиметров. Однако второй вариант не самый надежный, и используют его мастера очень редко — лишь по большой необходимости.

На это есть несколько причин:

Жесткость верхней плоскости волны не очень высокая. А значит, прижать саморез и уплотнитель с достаточной герметизацией не просто.
Верхние волны — это фигура с крутым радиусом. Поэтому необходимая площадка, по которой можно провести плотное прижатие, отсутствует.
При закручивании самореза шуруповертом велика вероятность, что металл начнет прогибаться. А вмятины на крыше — не самый удачный способ ее декорирования.
Фиксация металлочерепицы будет низкого качества.
Низкая вероятность попадания шурупом в элемент обрешетки, которая расположена под кровельным покрытием и не видна мастеру.
Этот вариант крепления считается шумным, поскольку порывы ветра будут подбрасывать кровельный материал. Ведь крепление будет неплотным, и останется небольшой зазор. Он и дает возможность подбрасывать лист металлочерепицы.

Схема укладки кровельного материала

Правильно уложить металлочерепицу на крышу можно без проблем, если учесть 3 правила монтажного процесса:

Начинать необходимо с нижнего левого угла кровельной системы.
Монтаж производится порядно снизу вверх, при этом верхние листы будут перекрывать верхние края нижних листов.
Первый ряд листов нужно укладывать ровно, чтобы создать их краями точную горизонтальную линию.

Весь процесс делится на несколько этапов, поэтому рассмотрим их отдельно, обращая внимание на нюансы.

Установка карнизных планок

Укладку кровли начинают с монтажа карнизных планок

Это самый первый, или предварительный этап. Здесь важно точно выставить планки и закрепить их к последнему элементу обрешетки или к последнему брусу.

Обычно их устанавливают поверх держателей желоба системы водостока. Крепление производится оцинкованными саморезами через каждые 30 сантиметров. Обратите внимание, что карнизные планки по длине устанавливаются с нахлестом — этот показатель должен быть не меньше 10 сантиметров.

Установка нижней ендовы

Стыки скатов необходимо закрыть, чтобы создать сплошную плоскость под кровельный материал и тем самым предотвратить проникновение влаги под крышу. Это важный момент монтажного процесса.

Для создания сплошного настила мастера обычно используют доски размерами 150×25 миллиметров. Такой настил укладывается на расстоянии 30–50 сантиметров в обе стороны от стыка. Чтобы повысить гарантию надежности, специалисты рекомендуют укладывать поверх настила гидроизоляционный материал. Сами же ендовы монтируются по технологии карнизных планок со всеми присущими им размерами. Но уложить их нужно поверх планок внахлест.

Внимание! Поверх уложенных доборных элементов необходимо расположить уплотнитель. Лучше, если это будут пористые самоклеющиеся пленки.

Устройство примыканий

Металлочерепица, уложенная поверх кровельной системы, будет обязательно иметь места примыкания. Это стены, дымоходные трубы и так далее. Именно в этих местах атмосферные осадки могут проникать под кровлю. Чтобы этого избежать, необходимо уложить и закрепить специальный элемент, который называется фартуком. Он сам должен иметь основу, к которой и будет прикреплен. Для этого используется специальная планка примыкания.

Монтаж примыканий самоклеящейся лентой

Ее устанавливают под кровельный материал, прижимая к стене, на которой делается отметка в виде линии. Теперь по нанесенной на стене линии делается штроба, в которую и утапливают планку. Штроба после этого должна быть хорошо заделана и загерметизирована. Затем поверх планки устанавливается фартук. Начинать его монтаж нужно с нижней точки по стене, укладывая элементы внахлест друг на друга. Оптимальный вариант — если длина фартука будет перекрывать длину ската, но это случается крайне редко, так что придется подрезать его по участкам. Кстати, нахлест элементов фартука должен составлять минимум 15 сантиметров.

Нередко мастера под фартук укладывают еще плоский металлический лист, который они между собой называют галстуком. Он обеспечивает отвод влаги, которая скапливается под кровельным материалом. Поэтому его направляют в сторону ендовы или кровельного карниза. Галстук должен обязательно иметь небольшой бортик.

После всех этих приготовлений можно начинать укладывать металлочерепицу около стен и дымохода. А после необходимо установить верхний декоративный фартук по планке примыкания. Ее монтируют точно так же, как и нижний элемент. Единственное отличие состоит в том, что не нужно делать штробу, поскольку планка крепится к плоскости стены или дымохода.

Правила крепления металлочерепицы

Крыша из металлочерепицы

Переходим непосредственно к вопросу, как крепить металлочерепицу. Основа качества проведенного процесса — это точно по одной линии уложенные листы. Если вы обнаружили, что нижний карнизный край материала имеет зубчатые выступы, то знайте — где-то замки соседних листов не состыковались. Иными словами, нет плотного прилегания элементов между собой. А это гарантия, что здесь обязательно будет заливаться вода от атмосферных осадков.

Внимание! Панели металлочерепицы необходимо фиксировать только по боковому краю, где произошло перекрытие двух соседних листов. Крепление к обрешетке производится по каждой волне. Только так можно добиться, чтобы кровля казалась со стороны монолитным покрытием, а не состоящей из отдельных участков. Кстати, на каждый квадратный метр кровельной поверхности должно уходить до 8 шурупов.

Теперь несколько слов о том, какими способами можно укладывать черепицу на кровельную систему:

Если листы кровельного материала укладываются в один ряд, то первая панель должна располагаться так, чтобы ее нижний край точно соответствовал карнизу, а боковой — торцу кровли. Крепится лист посередине временно одним саморезом.
Затем сверху по скату укладывается второй лист и крепится точно так же.
Рядом с первым листов устанавливается второй элемент, который тоже выравнивается и фиксируется.
Поверх него монтируется второй лист во втором ряду.
Теперь эти четыре элемента необходимо подравнять и закрепить саморезами.
Если одним листом можно перекрыть скат кровли, то монтажный процесс существенно упрощается. Нет необходимости выравнивать большое количество панелей между собой. Достаточно только выставить их в одной горизонтальной плоскости по свесу.

Есть множество конфигураций крыш, где присутствуют треугольные скаты. Установка металлочерепицы на таких формах имеет несколько нюансов, о которых вы должны знать. Для этого с вершины треугольника ската необходимо опустить высоту — линию, перпендикулярную основанию. На самом листе металлочерепицы прямо посередине следует нанести линию, которая будет разделять его на две части. Теперь надо уложить панель так, чтобы две линии совместились. Крепится лист по верхнему краю одним саморезом точно посередине по нанесенной линии.

Именно от этого листа по обе стороны вы будете проводить укладку остальных элементов, некоторые из которых придется подрезать в соответствии с формой ската крыши.

Установка торцевой планки

Монтаже торцевой доски

Этот доборный элемент выполняет несколько функций, одна из которых декоративная, а вторая — защитная. Во-первых, торцевая планка защищает листы металлочерепицы от ветровой нагрузки. Это в свою очередь не дает крепежам разболтаться. Во-вторых, она защищает деревянные конструкции кровельной системы и уплотнительный материал, который в этой конструкции используется.

Здесь важно обратить внимание на правила установки и крепления планки. Для этого используются все те же кровельные саморезы, места крепления которых определяются расстоянием 50–60 сантиметров. Этот элемент нужно плотно прижимать к металлочерепице, причем монтаж производится внахлест. Если необходимо укоротить планку, то ее легко подрезать.

Установка верхней ендовы

Верхняя ендова служит декоративным элементом и выполняет функцию отводчика влаги и воды на стыке двух скатов. Она защищает стык, по которому снизу уже проложен точно такой же элемент.

Единственный момент, на который необходимо обратить внимание — это крепление верхнего элемента. Здесь нельзя допустить, чтобы саморезы прошили нижний элемент. Если такое произойдет, то нарушится гидроизоляционный слой. Специалисты рекомендуют между верхней ендовой и листами кровельного материала проложить специальный саморасширяющийся уплотнитель.

Монтаж коньковых планок

Здесь все просто. Коньковые планки крепятся к брусу обрешетки через волну все теми же саморезами. Планки укладывают внахлест относительно друг друга. С торцов конек закрывается специальными заглушками, которые входят в комплект с планками. Опытные мастера советуют под планки уложить гидроизоляционный материал. Он будет участками полотна укрывать брус и верхние элементы обрешетки, закрывая собой верхний край уложенного под металлочерепицу гидроизоляционного материала.

Но учтите, что сам гидроизолятор должен быть разрывным, а не единым полотном. Это делается для того, чтобы разрядить вверх идущие потоки воздуха, которые проходят от карниза до конька. Если этого не сделать, то давление на конек может выдавить его или разболтать крепления.

Монтаж элементов безопасности

Монтаж снегозадержателей

К элементам безопасности относятся снегозадержатели. Их необходимо устанавливать со стороны внешних стен по всему периметру кровли. Это дает возможность равномерно распределить нагрузки выше уровня карнизного свеса. Если длина кровельного ската больше 8 метров, то рекомендуется устанавливать снегозадержатели в два ряда. Обязательно под них еще в процессе возведения стропильной системы нужно уложить дополнительные крепежные доски.

Снегозадержатели надо обязательно устанавливать над балконами, мансардными окнами, выходами из здания и лестницами, если две последние конструкции не имеют над собой козырьков.

Заключение по теме

Такова технология монтажа черепичной кровли, и теперь вы знаете, как крепить металлочерепицу правильно. Скажем прямо — этот процесс не прост, и здесь много нюансов, от которых зависит качество возводимой кровли. Но если вы все этапы, которые описаны в нашем материале, проведете строго по технологии, то можете быть уверены, что результат вас порадует.

proflistinfo.ru

РубрикаРазное
