Инструкция по укладке металлочерепицы монтеррей – Монтаж металлочерепицы «Монтеррей» инструкция.. Статьи компании «Строительные решения FERRUM BASI»

Содержание

Монтаж металлочерепицы «Монтеррей» инструкция.. Статьи компании «Строительные решения FERRUM BASI»

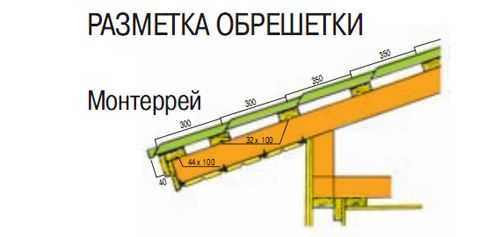

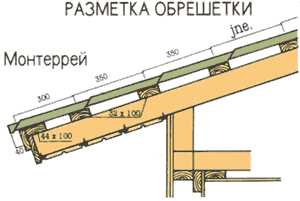

Монтаж металлочерепицы «Монтеррей» Обрешетка

При установке стропильной системы следует соблюдать оптимальное расстояние между стропилами 600-1000 мм. Чем больше это расстояние, тем большего сечения понадобятся доски обрешетки. Обрешетку под металлочерепицу выполняют из досок сечением не менее 30х100 мм.

По стропилам на уложенный гидроизоляционный материал прибивают бруски контробрешетки минимальным сечением 40х50 мм, а к ним доски обрешетки с шагом, соответствующим профилю металлочерепицы (рис. 3.1).

Первая поперечная ступенька металлочерепицы укладывается ниже первой доски обрешетки. Толщину первой доски рекомендуется брать больше на высоту ступеньки металлочерепицы (рис. 3.1, таблица 1).

Если держатели желоба крепятся до монтажа металлочерепицы к первой доске обрешетки, то для лучшей фиксации держателя ее ширина должна быть не менее 150 мм.

Таб. 1. Размеры обрешетки

МеталлочерепицаА (мм)Б (мм)а (мм)
Монтеррей стандарт23035045
Монтеррей супер23035050
Монтеррей люкс28040055

Мансарда

В ограниченном пространстве мансарды необходимо обеспечить гидроизоляцию, систему вентиляции, эффективную тепло-и пароизоляцию.

  1. Пароизоляция
  2. Брусок
  3. Утеплитель
  4. Отделочный материал
  5. Перфорированный софит
  6. Гидроизоляционная пленка
  7. Стропильная нога
  8. Контробрешетка
  9. Обрешетка
  10. Металлочерепица
  11. Конек
  12. Уплотнитель с перфорацией
  13. Вентиляционная решетка
  14. Супердиффузионная мембрана

Основой теплой мансарды является эффективный теплоизоляционный материал. Виды утеплителей:

  • на основе штапельного стекловолокна;
  • на основе волокна из горных пород;
  • на основе волокна из металлургических шлаков;
  • на основе пенополистирола.

Чтобы утеплитель не увлажнялся и не терял своих теплоизоляционных свойств, между ним и жилым помещением должна укладываться пароизоляция. Укладку следует производить горизонтально с внутренней стороны утеплителя и закрепить при помощи строительного степлера, места крепления проклеить. Нахлест между полотнами рекомендуется не менее 100 мм с проклейкой бутил-каучуковой соединительной лентой и двухсторонним поджатием брусками. Соединение пароизоляционной пленки со строительными конструкциями (брус, кирпичная стена и др.) должно осуществляться с помощью специальной уплотнительной ленты (1) и прижимной планки (2) (рис. 3.4). Между пароизоляционной пленкой (1) и внутренней отделкой (4) необходимо оставлять воздушный зазор с помощью брусков (2) минимальным сечением 30х50 мм (рис.3.2).

При обустройстве мансарды применение того или иного типа гидроизоляционной пленки определяется конструктивной схемой мансардного утепления. На рис. 3.2 и 3.3 показаны конструкции мансарды с одним и двумя вентиляционными зазорами. При схеме с одним вентиляционным зазором пленка укладывается на утеплитель. В этом случае применяются гидроизоляционные, ветрозащитные, супердиффузионные мембраны типа Тайвек, Ютавек и др. При схеме с двумя вентиляционными зазорами расстояние между гидроизоляцией и утеплителем должно быть не менее 50 мм. В этом случае применяются пленки с антиконденсатным покрытием типа Ютакон и др. При обустройстве мансарды особое внимание следует уделять вентиляции подкровельного пространства. Для обеспечения хорошей циркуляции воздуха необходимо предусмотреть возможность проникновения воздуха в нижней части крыши через зазоры в подшивочном материале карниза и выхода его из-под конька и через вентиляционные решетки (рис. 3.2 и 3.3).

Крепление листов

При монтаже листов капиллярная канавка предыдущего листа должна накрываться следующим листом. Монтаж листов на прямоугольном скате можно начинать как с левого, так и с правого торца крыши. Листы укладывают по линии карниза со свесом 40-60 мм. Первый лист выравнивается по торцу и карнизу крыши и крепится одним саморезом у конька. Затем укладывается второй лист и выравнивается. Два листа скрепляются в продольном нахлесте саморезами 4,8х20 под поперечной ступенькой в гребень волны (рис. 3.5). Таким образом между собой скрепляются 3-4 листа и выравниваются по линии карниза. После этого листы крепят к обрешетке. Монтаж последующих листов продолжают, прикрепив лист сначала к предыдущему листу, затем к обрешетке. Металлочерепица крепится саморезами 4,8х35 в низ волны (рис. 3.5) в месте прилегания к обрешетке, под поперечной ступенькой. Расход саморезов 6-8 шт. на м².

Низ металлочерепицы прикрепляется саморезами к первой доске обрешетки через волну (рис.3.6). Следующие ряды саморезов вкручиваются в шахматном порядке. У фронтона металлочерепица прикрепляется к обрешетке под каждой поперечной ступенькой (рис. 3.6).

Если металлочерепица укладывается по скату из двух листов, то порядок укладки показан на рис. 3.7.

Крепление листов

Устройство карниза требует решения нескольких задач: эстетического оформления карнизного свеса, организации водосточной системы, организации свободного притока воздуха в подкровельное пространство. Если предусмотрено устройство организованного водостока, то оформление карниза желательно проводить до укладки металлочерепицы. Сначала делается подшив карниза, потом устанавливаются крепления желоба и карнизная планка. Для надежной вентиляции кровли в карнизе используется сайдинг «Софит перфорированный» (2) для притока воздуха (рис. 3.8).

Конек

Конек может быть простой, фигурный и черепичный. В месте крепления конька по обе стороны прибивают дополнительные доски обрешетки. Конструкция конька с двумя вентиляционными зазорами показана на рис. 3.9. Гидроизоляционная пленка (2), уложенная на стропильные ноги, не должна доходить до верха минимум 100 мм. Пленка, уложенная на обрешетку, должна перекрывать нижнюю пленку не менее 150 мм. При монтаже металлочерепицы листы не должны сходиться под коньком вплотную друг к другу. Желательно, чтобы лист не доходил до верха около 50 мм (рис. 3.9). Пространство под коньком должно свободно вентилироваться.

Конек крепится кровельными саморезами 4,8х80 в верхний гребень через волну. С торца черепичный конек закрывается заглушками. Нахлест черепичных коньков 100 мм обеспечивается наложением их ребер жесткости друг на друга. Нахлест простых и фигурных коньков – не менее 150 мм.

Фронтон

На торцы крыши устанавливают ветровые планки. Они защищают металлочерепицу от ветра, а также служат декоративным элементом. Ветровые планки крепятся саморезами 4,8х20 в верхний гребень волны с шагом 700-800 мм (через ступеньку), с торца крепятся саморезами 4,8х35 с шагом 500-600 мм. Нахлест планок 50-100 мм. Варианты оформления фронтона показаны на рис. 3.11.

Ендова

Конструкция ендовы показана на рис. 3.12. На сплошной деревянный настил (4) укладывается планка ендовы нижней (5). Нахлест планок не менее 200 мм, желательно герметизировать мастикой. Затем укладывается металлочерепица. Расстояние между краями листов металлочерепицы в ендове не менее 100 мм. Для придания кровле эстетичного внешнего вида рекомендуется ставить декоративную планку ендовы верхней (6), которая закрывает неровности реза. Ее крепят саморезами 4,8х20 с шагом 300-500 мм в верх волны.

Пристенное примыкание

В местах примыкания металлочерепицы к вертикальным поверхностям используется стеновая планка. Чаще встречаются примыкания вдоль листа (продольные) и поперек (поперечные). На рис. 3.13 показаны варианты продольного примыкания кровли к стене. Стеновая планка крепится к металлочерепице саморезами 4,8х20 по верху волны с шагом 700-800 мм, через ступеньку, а к стене крепится дюбель-гвоздем с шагом 300-500 мм. Нахлест планок не менее 100 мм. На рис. 3.14 показаны варианты поперечного примыкания кровли к стене. Стеновая планка крепится к металлочерепице саморезами 4,8х20 по верху волны с шагом 350-450 мм (через волну), а к стене крепится дюбель-гвоздем с шагом 300-500 мм. Нахлест планок не менее 150 мм.

Снеговой барьер

Снеговой барьер рекомендуется устанавливать для безопасной эксплуатации крыши в местах нежелательного схода снега, например над пешеходными проходами, проездами, над мансардными окнами, в многоуровневых крышах.

Снеговой барьер (2) монтируется под третьей поперечной ступенькой параллельно карнизу. При длине ската более 3 м рекомендуется снеговой барьер (2) усиливать уголком барьерным (3). Снеговой барьер крепится длинными саморезами 4,8х80 к обрешетке в верх каждой волны. Нижний край снегового барьера крепится вверх каждой второй волны саморезами 4,8х35. При длине ската более 6 м рекомендуется устанавливать дополнительный снеговой барьер посередине ската. Кроме снегового барьера можно использовать трубчатый снегозадержатель, который монтируется согласно инструкции производителя.

Слуховое окно

Устройство ендовы слухового окна и порядок монтажа показан на рис. 3.18

Гидроизоляция кирпичной стены

Для гидроизоляции кирпичной трубы изготавливается воротник из листовой стали с полимерным покрытием того же цвета, что и металлочерепица. Воротник состоит из нижнего, верхнего и боковых фартуков (рис. 3.19).

Есть несколько вариантов герметизации трубы. Если труба находится далеко от конька, то делается разъем в кровле, и верхний фартук заводится под металлочерепицу (рис. 3.20). Если труба находится недалеко от конька, то верхний фартук укладывается поверх металлочерепицы и заводится под конек (рис. 3.21). При соединении фартуков стыки герметизируются. Зазоры между металлочерепицей и фартуком закрываются уплотнителем.



xn—-7sboap0arg1de.xn--90ais

Монтаж металлочерепицы Монтеррей — инструкция

Инструкция по грамотному монтажу металлочерепицы «Монтеррей», данная профессиональными строителями, содержит в себе все необходимые сведения относительно не только проведения работ, но и правильного выбора самого материала. К рекомендациям профессионалов следует прислушиваться в процессе выполнения работ своими руками — в этом случае можно избежать наиболее типичных ошибок и получить в конечном счете довольно прочное и долговечное покрытие из черепицы, сделанной на основе металлических листов. Монтаж металлочерепицы Монтеррей может выполняться как опытными профессионалами, так и начинающими специалистами.

Выбор материала

Прежде чем приступить к монтажу, необходимо выбрать такие кровельные материалы, которые будут наиболее подходить к конкретно взятому строению. На выбор оказывают непосредственное влияние следующие моменты:

  • обязательно принимают во внимание климатические условия, в которых находится строение;
  • стоимость материалов тоже будет играть очень важную роль;
  • перед покупкой и укладкой кровельного материала следует внимательно рассмотреть все параметры, касающиеся шумоизоляции, теплопроводности, продолжительности периода эксплуатации и так далее;
  • немаловажную роль играет и итоговая масса конструкции и ее внешний вид.

Наиболее оптимальном вариантом в этом плане является металлочерепица «Монтеррей». Этот материал представляет собой металлическую кровлю, которая внешне стилизована под натуральную черепицу. В процессе производства в качестве основы выступает оцинкованная сталь, обработанная специальными антикоррозийными составами и грунтовкой.

Нижний слой, который в процессе эксплуатации будет находиться в чердачном помещении, то есть в относительной сухости, обрабатывается лакирующими составами, а верхний, помимо окрашивания, покрыт защитными полимерными материалами.

Использование таких современных технологий позволяет получить надежный и долговечный материал, способный в течение всего периода эксплуатации сохранять первоначальный внешний вид, не выгорать под солнечными лучами, прекрасно выдерживать довольно высокие нагрузки, различные температурные и влажностные перепады.

Технология укладки

Монтаж металлочерепицы «Монтеррей» подразумевает выполнение определенных подготовительных работ. При их правильном выполнении правильно уложить кровельный материал не составит никакого труда. Обязательно придется изготавливать стропильную конструкцию, оснащенную обрешеткой и надежным слоем гидроизоляции, чтобы под поверхность кровли не проникала влага.



Правила работы с металлочерепицей «Монтеррей» заключаются в следующем:

  • Еще в процессе проектирования строения необходимо установить, какого типа будет крыша дома. Сразу принимают решение относительно того, из каких материалов планируется сделать кровлю, под них подбирается усиление стропильной конструкции, тип обрешетки. Для правильного монтажа металлочерепицы подбирают стропила деревянного типа из балок, сечение которых должно быть не менее 50х200 мм. Между соседними стропилами необходимо соблюдать расстояние порядка 60 см. Это делают для того, чтобы при необходимости можно было произвести установку утеплителя. На свесах стропила закрепляют при помощи специальной скользящей скобы. Укладка такого элемента обязательна, так как с течением времени конструкция будет постепенно проседать. Эта деталь обеспечивает свободный ход кровли без возникновения на ее поверхности разного рода повреждений;
  • На стропила следует настелить специальный слой гидроизоляции — подобных материалов сегодня в продаже есть очень большое количество. Стоит отметить, что данную пленку нужно настилать поперек стропил, начиная со свеса. Каждое следующее полотно укладывают с нахлестом порядка 10 см, чтобы влага, попавшая на пленку, не просачивалась в чердачное помещение, а выходила за пределы строения;
  • Перед непосредственной укладкой обрешетки рассчитывают величину поперечного шага — для металлочерепицы «Монтеррей» данный показатель составляет 35–40 см;
  • Укладка осуществляется снизу вверх и слева направо, чтобы листы накладывались друг на друга примерно по 15 см. Вся металлочерепица покрыта специальной защитной пленкой, которую перед монтажом следует удалить.

Крыша из металлочерепицы будет служить достаточно долго — порядка 70 лет, к тому же она в течение всего этого времени будет сохранять первоначальный внешний вид.

stroicod.ru

Инструкция по монтажу металлочерепицы

Инструкция по монтажу металлочерепицы Монтеррей — в этом тексте, пошагово:

1. Карнизная планка
2. Доска обрешетки
3. Спадающий брус контробрешетки
4. Гидроизоляционная пленка
5. Стропило
6. Конек
7. Листы металлочерепицы
8. Уплотнитель конька
9. Заглушка конька
10. Ветровая доска
11. Водосточная труба
12. Водосточный желоб
13. Держатель трубы
14. Держатель желоба
15. Снеговой барьер
16. Ендова внешняя
17. Ендова внутренняя



         Замер и расчет кровли

         Металлочерепица изготавливается или режется по длине заказчика. Как правило, при расчете кровли длина листа равна длине ската кровли. При монтаже лист металлочерепицы монтируется так, чтобы край листа выступал на 40 мм от карниза, для того, чтобы на коньке было пространство для вентиляции. Расчеты производятся по чертежу, но все-таки измерьте подготовленную конструкцию обрешетки. Так же проведите замеры кровли по диагонали, чтобы убедится, что она прямоугольная.

         Количество листов легко рассчитывается по формуле: длина карниза делится на полезную ширину одного листа.
ВНИМАНИЕ! Каждый скат рассчитывается индивидуально.

         Выступающий скат

         Поперечный рисунок профиля карниза всегда должен образовывать единую линию. И в случае, если на скат требуется листы разной длины, то они должны быть кратны шагу волны.

         Проектирование кровли и расчет

         Потребность в проветривании пространства между кровельным основанием в основном зависит от:
— влажности внутреннего и наружного воздуха;
— перепада температуры между конструкциями и наружным воздухом;
— герметичности кровли и основания;
— толщины слоя теплоизоляции основания;

         Чтобы избежать накопления конденсата и влаги на внутренней поверхности металла, необходимо выполнить гидроизоляцию чердачных помещений, тщательно смонтировать гидроизоляцию под обрешеткой, обеспечить хорошую вентиляцию.
Гидроизоляционный ковер укладывают внахлест от карниза к коньку, при этом под коньком, должен быть зазор не менее 50 мм для беспрепятственного испарения влаги (если чердачное помещение теплое). Обрешетка должна быть выполнена так, чтобы воздух беспрепятственно проникал от карниза под конек крыши.

         Вентиляционные отверстия устанавливаются в самом высоком месте кровли.

         Складские помещения и неотапливаемые чердаки проветриваются через торцевые окошки. В особо важных помещениях вентиляция должна быть принудительной.

         Хранение

         Если монтаж кровли будет производится не сразу, то рекомендуется проложить листы металлочерепицы рейками. Листы нужно переносить, взяв за края по длине листа. При переноске не порежьте руки об острые края листов.




         Дополнительная обработка

При монтаже кровли листы приходится резать в ручную. Металлочерепицу можно резать только специальным инструментом или ножницами по металлу. Если же необходимо сделать косой разрез, то для этого применяют ручную дисковую электро пилу с твердосплавными режущими элементами или высечные ножницы. ВНИМАНИЕ! Категорически запрещено использовать абразивные отрезные диски .

         Уход за покрытием листа

         При обрезке и сверлении металлочерепицы образуются опилки, которые нужно аккуратно смести, иначе металлическая крошка будет ржаветь и испортит покрытие. Если при монтаже кровли поверхность испачкалась, грязь смывается водой (можно с использование мягкого моющего средства.

         Окраска

         Если во время монтажа пластиковый слой покрытия поврежден, то защитный цинковый слой под покрытием предохранит лист от ржавчины. Царапины легко закрасить одноцветной краской. Тщательно проверьте, все ли срезы и царапины Вы защитили.

         Обрешетка

         Для обрешетки используются доски 30х100 мм. Их нужно устанавливать с определенным шагом, в зависимости от того, с каким видом черепицы ведутся работы. Этот шаг обычно составляет 300-350 мм. При монтаже обрешетки следует не забывать, что выходящая на карниз доска должна быть на 10-15 мм толще других. При монтаже обрешетке необходимо предусмотреть крепления для проходных элементов (вентиляционные трубы и проч.).



         Обрешетка и подкровельные пленки

         ВНИМАНИЕ! Сначала укладывается гидроизоляционный материал, а только потом монтируется обрешетка.

         Если есть вероятность, что вентиляция под черепицей будет недостаточна, то при монтаже обрешетки рекомендуется использовать гидроизоляционный материал. Это делается для предотвращения возникновения конденсата с нижней стороны кровельного листа. Гидроизоляционный материал должен поглощать влагу со стороны теплоизоляции и предотвращать попадание влаги в виде конденсата, образующегося на нижней стороне кровельного покрытия в связи с атмосферными колебаниями.

         Торцевая планка

         Торцевая планка должна быть выше обрешетки на высоту волны профильного листа. Доски должны прибиваться к стропилам оцинкованными гвоздями.

         Карнизная планка

         Карнизная планки должна крепиться перед кровельными листами. Нахлест выполняется 100 мм. Карнизную планку крепят оцинкованными гвоздями на расстоянии 300 мм друг от друга. Лист обрезают ножницами по металлу.



         Коньковая планка

         Для надежного крепления коньковой планки, под нее нужно прибить две дополнительные доски.

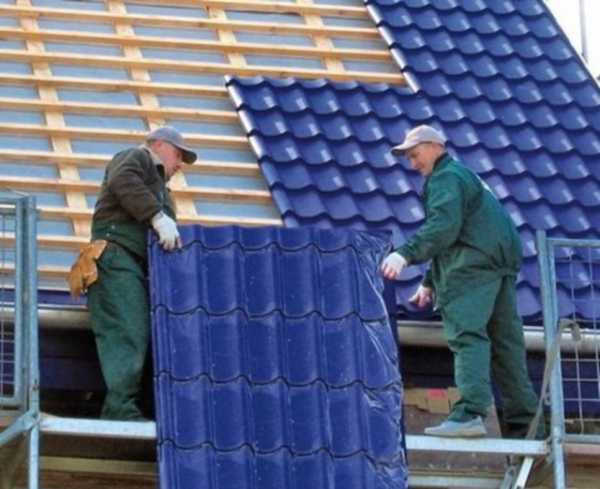

         Монтаж кровельных листов

         Монтаж проводится в следующей последовательности:

  • Двухскатная крыша — с торца
  • Шатровая крыша — листы начинают крепить с самой высокой точки ската по обе стороны.

         Замок волны каждого кровельного листа должен быть накрыт следующим листом. В то же время монтаж кровельных листов можно начинать как с левого, так и с правого торцов. Если монтаж начат с левого края, то каждый следующий лист устанавливается под последнюю волну предыдущего листа. Этот прием облегчает работу при монтаже.

         Край листа устанавливается по карнизу, и крепится с выступом от карниза на 40 мм. Рекомендуем сначала скрепить три-четыре листа между собой, затем закрепить из одним шурупом на коньке, выровнять строго по карнизу, затем крепить по всей длине.

         Установив и прикрепив одним шурупом первый кровельный листу конька, второй укладывают так, чтобы нижние края составляли ровную линию. Нахлест скрепляют одним шурупом по верху волны под первой поперечной складкой. Затем плотно состыкуйте листы. Скрепите 3-4 листа между собой и получившийся ровный нижний край выровняйте строго по карнизу. И только после этого крепите листы окончательно к обрешетке.

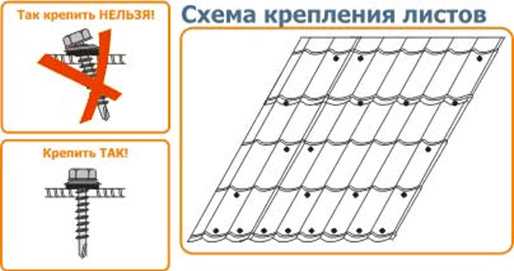

         Крепление металлочерепицы к обрешетке

         Самонарезающиеся шурупы с уплотнительной шайбой ввинчивают в прогиб волны профиля под поперечной волной, перпендикулярно к листам. На один м кв профиля требуется 8 шурупов, с учетов того, что по краям лист крепится только в каждой второй волне.

         Места нахлеста по длине

         В местах нахлеста листы устанавливаются по поперечному рисунку (для нахлеста достаточно 250 мм) и крепятся как указанно выше. В местах нахлеста крепление производится в каждую вторую волну под поперечным рисунком.



         Правила передвижения по кровле

         По профилю нужно ходить аккуратно, в обуви с мягкой подошвой, и наступать только в местах прохождения обрешетки и в прогиб волны.

         Уплотнительные ленты

         Обычно при монтаже кровли уплотнительные ленты используют только под коньком и на стыках крыш шатровой формы. Если основание крыши уже выполнено с гидроизоляционным материалом, то уплотнительные ленты не требуются, кроме внутренних стыков.

         В местах нахлестов и сквозных отверстий для уплотнения используют силиконовую массу или другой подобный герметик.

         Уплотнительные ленты аккуратно прибиваются небольшими гвоздями к профилю, и только после этого конек или стык покрывается планкой.

         Внутренний стык


         Для внутренних стыков на крышах, применяется стандартная планка для разжелобки. Нахлест планок должен составлять не менее 150 мм, а герметизация шва выполняется уплотнительной массой.

         На внутренний стык можно смонтировать накладку ендовы. Ее крепят без уплотнителей, заклепками или шурупами по верх волны профиля с расстоянием 300-500 мм.





         Ветровая планка

         Торцевая (ветровая) планка крепится к деревянному основанию шурупами. Если обрешетка выполнена согласно инструкции, то торцевая планка легко покрывает торец поверх волны профиля.





         Установка коньковой планки

         Коньковая планка монтируется только после полной установки и крепежа всех кровельных листов. Не забудьте закрепить уплотнительную ленту под конек. Все шурупы и уплотнительная лента должны накрываться коньковой планкой. Коньковая планка крепится на каждой второй профильной волне шурупами, а торцы к коньку крепятся или шурупами или заклепками.





         Снегозадержание

         Чтобы избежать несчастного случая или ущерба имуществу, необходимо предусмотреть установку снегозадержателя. Его крепят под вторым поперечным рисунком от карниза, т.е. с расстоянием около 350 мм от карниза. Крепление устанавливается под снегозадержатель на профиле, и крепится сквозь лист к обрешетке большими шурупами. Нижний край снегозадержателя крепится к профильному листу по каждой второй волне шурупами обычного размеры.





         Сквозные отверстия

         Монтаж элементов сквозных отверстий, различных выходов и коммуникаций, а также пожарного люка производится по инструкции, приложенной к набору для установки элемента. Все зазоры между элементами и кровельными листами необходимо тщательно загерметизировать. Тяжелые элементы (такие как вентиляционная труба, крепятся сквозь сквозное отверстие к обрешетке.





Перейти в раздел «Металлочерепица»



www.xn--1-8sbfmxioer8j9a.xn--p1ai

Инструкция по монтажу металлочерепицы Андалузия

1. Общие сведения

Транспортировка и хранение

Металлочерепица после изготовления обязательно укладывается на поддон, оборачивается пленкой и стягивается лентой.
Погрузка и разгрузка металлочерепицы должна осуществляться аккуратно, мягкими стропами во избежание механических повреждений.

Хранить металлочерепицу рекомендуется в закрытом сухом складе, не допуская контакта с землей и химикатами. При хранении более месяца необходимо переложить листы рейками одной толщины. Если листы временно находятся на улице, необходимо ставить пачку наклонно под углом не менее 5 градусов для стока воды.





Подготовка к монтажу

Перед началом монтажа проверьте геометрические размеры крыши по диагоналям. Небольшую разницу в размерах можно подкорректировать с помощью доборных элементов. До укладки листов установите необходимые дополнительные опорные доски вокруг труб, элементов безопасности и в ендове. Закрепите планку ендовы нижней.

Если предусмотрен организованный водосток, то перед монтажом кровельных листов необходимо установить крюки желоба, желоб и карнизную планку.
Минимальный угол наклона кровли из металлочерепицы рекомендуется не менее 15°, но на практике лучше использовать угол наклона не менее 25-30°, потому что при небольшом угле наклона металлочерепица смотрится не очень выразительно.

При монтаже металлочерепицы листы, как правило, приходится обрезать по месту. Для резки можно использовать ручные и электрические ножницы по металлу, электролобзик, дисковую пилу с твердосплавными зубьями.

Запрещена резка абразивным кругом, т. к. искры могут могут повредить полимерное покрытие, а на торце может развиться кромочная коррозия.

При обрезке и сверлении кровельных листов образуется стружка, которую необходимо аккуратно смести, иначе она будет ржаветь и испортит покрытие. Если во время монтажа полимерное покрытие будет повреждено, то защитный цинковый слой под покрытием предохранит лист от ржавчины. После монтажа царапины необходимо закрасить краской.

2. Монтаж металлочерепицы

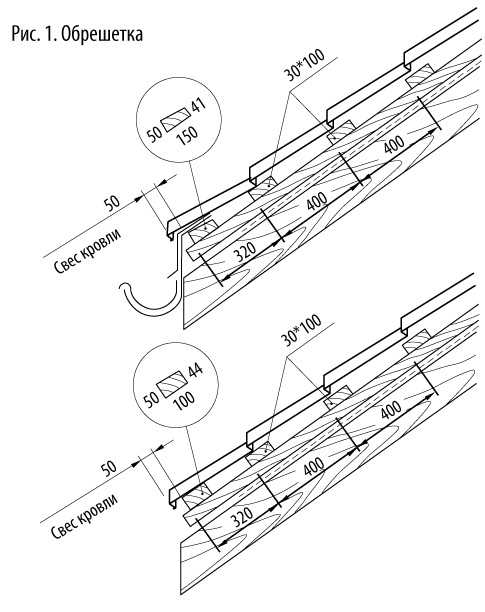

Обрешетка

При устройстве стропильной системы следует соблюдать оптимальное расстояние между стропилами 600-1000мм. Чем больше это расстояние, тем большего сечения понадобятся доски обрешетки. Обрешетку под металлочерепицу выполняют из досок сечением не менее 30×100мм.

По стропилам на уложенный гидроизоляционный материал прибивают бруски контробрешетки минимальным сечением 30×50мм , а к ним доски обрешетки с шагом, соответствующим профилю металлочерепицы (рис. 1).

Так как первая поперечная ступенька металлочерепицы укладывается ниже первой доски обрешетки, поэтому толщину первой доски рекомендуется брать на 20мм больше (рис. 1).

Если крюки желоба крепятся до монтажа металлочерепицы к первой доске обрешетки , то для лучшей фиксации крюка ее ширину рекомендуется брать не менее 150мм (рис. 1).

Крепление листов

При монтаже следует аккуратно ходить по металлочерепице. Обувь должна быть с мягкой подошвой. Наступать нужно только в прогиб волны.

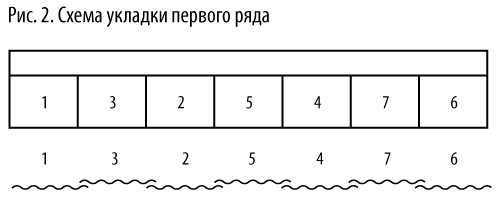

Монтаж листов на прямоугольном скате можно начинать как с левого, так и с правого торца крыши.  Проверьте прямолинейность карниза, натяните шнур и по нему выравнивайте листы. Листы укладывают по линии карниза со свесом 50мм. Первый ряд укладывают в последовательности, показанной на рис. 2. Предыдущий лист накрывается последующим листом.

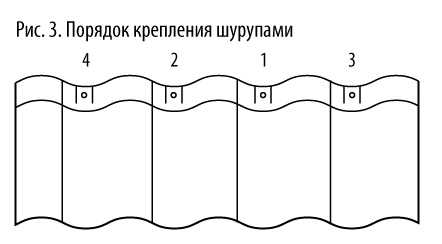

Первый лист выравнивается по торцу и карнизу и крепится шурупом в верхнем левом углу в монтажное отверстие. Уложите 5 листов по схеме (рис. 2). Плотно прижмите листы друг к другу и последовательно зафиксируйте между собой временно саморезами (технологический крепеж) в верхней части продольного нахлеста на уровне монтажных отверстий.

Таким образом, между собой скрепляются 5 листов и выравниваются по линии карниза. После этого листы крепят к обрешетке. По низу листы крепят кровельными саморезами 4,8×35мм к первой доске обрешетки в каждый прогиб волны. Верхний ряд крепят шурупами в специальные отверстия от середины к краям (рис. 3).

Монтаж последующих листов первого ряда продолжают в той же последовательности. После крепления листов первого ряда и перед укладкой  второго ряда временный (технологический) крепеж необходимо убрать. Второй ряд укладывают в последовательности, показанной на рис. 4.

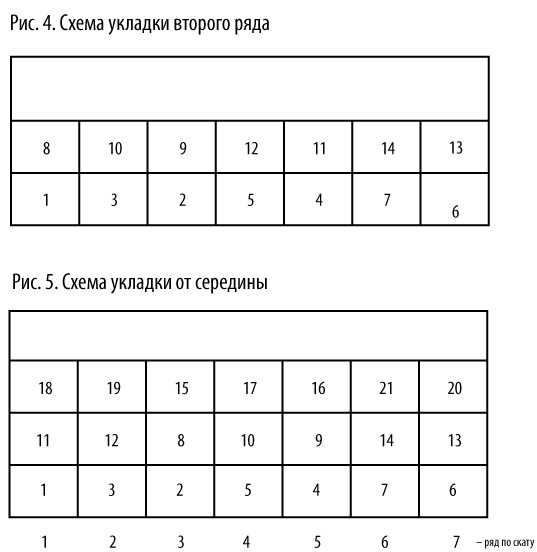

Третий и последующие ряды укладывают  в последовательности, аналогичной второму ряду.

Для более точной сборки модулей на прямоугольных скатах большой площади монтаж второго и последующих рядов желательно вести от середины, т.к. в этом случае меньше накапливается погрешность при укладке листов. Пример укладки показан на рис. 5.

При укладке от середины второго и последующих рядов необходимо учитывать одну особенность. Первые два листа второго и последующих рядов укладывают по нечетным рядам по скату, например: 3 и 5 ряды по скату (рис. 5).

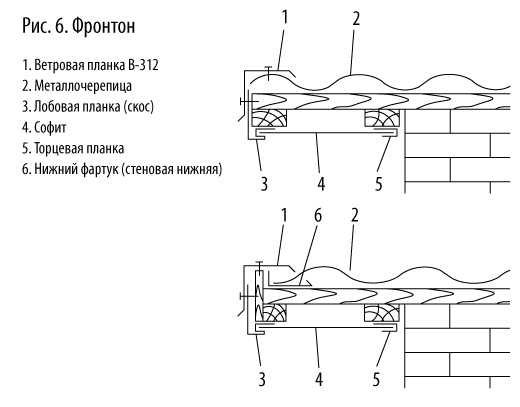

Фронтон

На торцы крыши устанавливают ветровые планки. Они защищают металлочерепицу от подъемной силы ветра , а также служат декоративным элементом.

Ветровые планки крепятся саморезами 4,8×35мм в верхний гребень волны с шагом 800мм (через ступеньку), с торца крепятся саморезами 4,8×35мм  с шагом 700-800мм.

Нахлест планок 50-100мм . Варианты оформления фронтона показаны на рис. 6.

Выбор и применение других доборных элементов (коньки, стеновые, ендовы и др.) аналогично металлочерепице “Монтеррей”.



3. Уход за металлочерепицей

После  монтажа металлочерепицы необходимо удалить с поверхности мусор и стружку, царапины подкрасить. Мусор рекомендуется удалять мягкой щеткой или струей воды.

После уборки скатов необходимо промыть элементы водосточной системы. Раз в год, весной, после схода снега, необходимо проверять состояние кровли: примыканий, состояния крепежа, полимерного покрытия, при необходимости убирать скопившуюся грязь и листву.

www.xn--1-8sbfmxioer8j9a.xn--p1ai

Инструкция по транспортировке, хранению и монтажу Металлочерепицы типа «Монтеррей»



1. Правила транспортировки

Для защиты от воздействия атмосферных осадков, недопущения вмятин и царапин металлочерепица «Монтеррей» перед транспортировкой должна быть обязательно упакована в пузырьковую плёнку и стянута полипропиленовой лентой. В местах крепления ленты с обеих сторон пачки под ленту должны быть проложены деревянные бруски.



При длине металлочерепицы более 4,5 м применяется жёсткая упаковка с продольными брусками, препятствующими перегибу пачки листов. Упаковки (пачки) должны быть размещены и закреплены на ровной поверхности в кузове транспортного средства способом, предотвращающим перемещение пачек по кузову или смещение листов в пачках друг относительно друга в процессе движения транспортного средства. Пачки должны быть уложены на деревянные подкладки толщиной не менее 50мм, шириной не менее 100мм, длина подкладок должна на 100мм превышать ширину пачки, расстояние между подкладками – не более 2м.



Поверх упаковок металлочерепицы нельзя располагать любые тяжелые грузы, так как это может привести к неустранимым деформациям листов и снижению их потребительских качеств.

Транспортировать категорически запрещается:



  1. если длина листов металлочерепицы превышает длину кузова транспортного средства;
  2. если металлочерепица не упакована образом, описанным выше;
  3. если длина листов металлочерепицы превышает 4,5м, а упаковка не является жесткой.
  4. Правила погрузки-выгрузки.



При погрузочно-разгрузочных работах, выполняемых механизированным способом, следует применять траверсу, либо иное приспособление, предотвращающее продольный изгиб листов и смятие их боковых кромок.

При ручной выгрузке металлочерепицы количество грузчиков должна рассчитываться из следующего соотношения: на два метра длины листа обязателен один грузчик. Листы переносятся исключительно в горизонтальном положении, при этом важно следить и не допускать сильных перегибов и раскачивания при переноске.

При разгрузке категорически запрещается:

  1. бросать материал, изгибать и смещать листы друг относительно друга;
  2. протаскивать и смещать упаковку и сами листы металлочерепицы волоком, при котором возможна деформация листов и образование царапин;
  3. разгружать пачку продукции краном с применением только гибких чалок (без траверса).
  4. Правила хранения.



Хранить металлочерепицу следует в неотапливаемых складских помещениях, закрытых от дождя и прямых солнечных лучей. Пачки листов материала, упакованные в пленку, должны быть ровно уложены на деревянные поддоны и закреплены на них. Способ размещения — на ровной горизонтальной поверхности, на деревянных подкладках толщиной не менее 50мм. шириной не менее 100мм, длиной на 100мм превышающей ширину пачки, расположенных на расстоянии не более 2м друг от друга. Прокладки должны располагаться с небольшим подъемом к середине пачки. Во избежание деформации листов при хранении пакеты продукции должны быть размещены в один ярус.



Внимание!: Срок хранения листов в заводской упаковке — не более 2 (двух) недель до монтажа!!! Если монтаж кровли планируется в более поздний срок, то КАЖДЫЙ лист следует переложить деревянными рейками 30х30мм с шагом 0,5м и хранить в защищённом от попадания влаги месте.



При хранении категорически запрещается:



  1. Хранить металлочерепицу на площадках под открытым небом.
  2. Хранить металлочерепицу более 2-х недель с момента разгрузки в заводской упаковке.
  3. Хранение пачек продукции в несколько ярусов.
  4. Хранение пачек продукции на поверхности с продольным уклоном более 30 градусов.
  5. Правила монтажа и эксплуатации металлочерепицы.



Расчет необходимого количества листов металлочерепицы и их размеры определяется самостоятельно, либо с участием в обмерах кровли специалистов ЗАО «Вертрагия», либо на основании предоставленных заказчиком чертежей (эскизов) кровли по специальным компьютерным программам.

Для того, чтобы металлочерепица служила долго и не доставляла Вам лишних хлопот, она должна быть правильно смонтирована на Вашей крыше. Монтаж металлочерепицы необходимо начинать с тщательной подготовки основания кровли.

Монтаж металлочерепицы типа «Монтеррей» ведётся по деревянной обрешётке 32х100мм по всей длине кровли с шагом 350мм в поперечном направлении. Карнизная доска должна быть толщиной не менее 42мм. Перед монтажом металлочерепицы должен быть составлен акт на скрытые работы. Монтаж металлочерепицы рекомендуется начинать с правого торца двухскатной крыши или от самой высокой точки ската по обе стороны шатровой крыши. Капиллярная канавка каждого листа металлочерепицы, которая располагается на волне левого края, должна закрываться соседним листом. Необходимо вначале три — четыре листа закрепить каждый одним шурупом у конька, выровняв их строго по карнизу, с выступом нижнего края листа от карниза на 40 мм. Установите первый лист и прикрепите его одним шурупом у конька. Затем уложите второй лист так, чтобы нижние края составляли ровную линию. Скрепите нахлест одним шурупом по верху волны под первой поперечной складкой. Далее монтаж ведется следующим образом: сначала приподнять один лист, а затем, слегка наклоняя его, двигаясь снизу вверх, укладывать складку за складкой и скреплять саморезом по верху волны под каждой поперечной складкой. Перемещаться по листам металлочерепицы необходимо только в мягкой обуви. Для крепления листов используются саморезы 4.8х35 с уплотнениями из расчета 8 шт. на 1 м2. Саморезы необходимо крепить перпендикулярно к листам по следующей схеме (рис.1)



а) Типовая технологическая карта на покрытие кровли из металлочерепицы №277/6т-2000

б) СНиП 3.04.01-87 Изоляционные и отделочные покрытия.

в) СТБ 1382-2003 Профили большие холодногнутые для кровель и комплектующие изделия к ним.

г) СНБ 5.08.01 – 2000 кровли. Технические требования и правила приёмки.

д) Инструкция по транспортировке, хранению, монтажу и эксплуатации профилей стальных холодногнутых из оцинкованного проката с лакокрасочным покрытием металлочерепицы типа «Монтеррей» от 30 июля 2010г.

Монтаж металлочерепицы типа «Монтеррей» ведётся по деревянной обрешётке 32х100мм по всей длине кровли с шагом 350мм в поперечном направлении. Карнизная доска должна быть толщиной не менее 42мм. Перед монтажом металлочерепицы должен быть составлен акт на скрытые работы. Монтаж металлочерепицы рекомендуется начинать с правого торца двухскатной крыши или от самой высокой точки ската по обе стороны шатровой крыши. Капиллярная канавка каждого листа металлочерепицы, которая располагается на волне левого края, должна закрываться соседним листом. Необходимо вначале три — четыре листа закрепить каждый одним шурупом у конька, выровняв их строго по карнизу с выступом нижнего края листа от карниза на 40 мм. Установите первый лист и прикрепите его одним шурупом у конька. Затем уложите второй лист так, чтобы нижние края составляли ровную линию. Скрепите нахлест одним шурупом по верху волны под первой поперечной складкой. Далее монтаж ведется следующим образом: сначала приподнять один лист, а затем, слегка наклоняя его, двигаясь снизу вверх, укладывать складку за складкой и скреплять саморезом по верху волны под каждой поперечной складкой. Перемещаться по листам металлочерепицы необходимо только в мягкой обуви. Для крепления листов используются саморезы 4.8х35 с уплотнениями из расчета 8 шт. на 1 м2. Саморезы необходимо крепить перпендикулярно к листам по следующей схеме (рис.1)



а) нахлёст листов скрепляется одним шурупом под каждой поперечной складкой;

б) на карнизе лист крепить в каждом втором прогибе волны;

в) в каждом последующем «черепичном рисунке» — через 3 волны в шахматном порядке;

г) далее через три «черепичных рисунка» по длине операцию повторить.

При необходимости дополнительной обработки на стройплощадке, в продольном направлении листы металлочерепицы обрезаются ножовкой по металлу, электроножницами, электропилой с твердоплавными зубьями. Образовавшиеся при обработке опилки надо аккуратно с листов смести мягкой щёткой. Если во время монтажных работ поверхность листа загрязнится, её нужно очистить обыкновенными моечными средствами.



ВНИМАНИЕ!!: Органические растворители, кислоты, щелочи, а также их производные могут повредить полимерное и грунтовое покрытие плит! Все срезанные края листов, а также царапины на поверхности металлочерепицы необходимо закрасить краской одинакового с крышей тона.



Остающаяся на кровле стальная стружка может ржаветь и изменять окраску поверхности листов. Налетевшую на кровлю хвою, листья и мусор осенью и весной необходимо убирать (особенно из систем водостока). Состояние изделий из тонколистовой стали и их креплений следует проверять внешним осмотром не менее одного раза в год. Повреждения, возникшие при монтаже, и другие дефекты покрытия восстанавливаются с помощью краски, подходящей для указанного вида полимерного покрытия. Путём быстрого ремонта дефектов исключается дальнейшее развитие повреждения. Если царапина не пройдёт через слой цинка, достаточен один слой тщательной окраски, если же царапина дойдёт до стали, окраску следует производить в два слоя с использованием грунтовки. Ржавчину и царапины следует перед окраской очистить уайтспиртом. Краску наносить только по местам царапин, не расширяя зону ремонта. Таким образом предотвращается образование заметной разницы цвета между перекрашенной и первоначальной поверхностей.



При обрезке и сверлении металлочерепицы образуются опилки, которые нужно аккуратно смести, иначе металлическая крошка будет ржаветь и испортит покрытие. Если при монтаже кровли поверхность испачкалась, грязь смывается водой (можно с использование мягкого моющего средства). По профилю нужно ходить аккуратно, в обуви с мягкой подошвой, и наступать только в местах прохождения обрешетки и в прогиб волны.



При монтаже и эксплуатации категорически запрещается:



4.1 Резать металлочерепицу абразивным режущим инструментом (типа «болгарка»).

4.2 Для чистки листов применять органические растворители, кислоты, щелочи, а также их производные.

4.3 Дальнейшее эксплуатация листов с признаками механических повреждений (без обработки).

ВНИМАНИЕ!!! При выявлении не соблюдения вышеперечисленной инструкции в процессе транспортировки, разгрузки, хранения, эксплуатации и монтажа, поставщик снимает с себя всякую ответственность за образовавшиеся дефекты продукции и гарантия на продукцию прекращается!!!

belpanel.by

Инструкция по монтажу металлочерепицы (Монтеррей и ее аналогов)

ИНСТРУКЦИЯ ПО МОНТАЖУ МЕТАЛЛОЧЕРЕПИЦЫ

ИНСТРУКЦИЯ ПО МОНТАЖУ МЕТАЛЛОЧЕРЕПИЦЫ 1. После установки стропил рекомендуется осуществить контрольный обмер скатов крыши, так как в процессе строительства возможны отклонения от проекта. Проверьте прямоугольность

Подробнее

Монтаж металлочерепицы

www.960.by КровляСити +375 29 112-41-37 Для монтажа кровли Вам необходимы следующие инструменты: инструмент для резки, шуруповерт, молоток, рулетка, длинная рейка, маркер. Для резки металлочерепичных листов

Подробнее

Инструкция по монтажу металлочерепицы

Инструкция по монтажу металлочерепицы ОБЩИЕ ПОЛОЖЕНИЯ Листы металлочерепицы поставляются по предварительно заявленным размерам, которые устанавливаются в результате тщательных обмеров скатов крыши. Определяющее

Подробнее

ИНСТРУКЦИЯ ПО МОНТАЖУ КРОВЕЛЬНОЙ СИСТЕМЫ

Важно знать! Металлочерепицу и профнастил рекомендуется укладывать на кровлю с уклоном не менее 12. Не допускается эксплуатация изделий с защитной пленкой после монтажа. Пленка снимается в процессе монтажа

Подробнее

Монтаж металлочерепицы

Монтаж металлочерепицы За длину листа, как правило используют длину ската кровли. Лист монтируется к основанию, так чтобы край выступал на 50 мм за карниз, тем самым на коньке остается щель для вентиляции.

Подробнее

Инструкция по монтажу профнастила

Инструкция по монтажу профнастила Металлический профнастил благодаря своей долговечности, доступной стоимости, удобству в эксплуатации один из самых популярных кровельных материалов сегодня. Потенциальных

Подробнее

Монтаж металлочерепицы

Монтаж металлочерепицы (краткая инструкция) Карнизная планка Доска обрешетки Спадающий брус контробрешетки Гидроизоляционная пленка Стропило Конек Листы металлочерепицы Уплотнитель конька Заглушка конька

Подробнее

Замер и расчет кровли

ИЗОМАТ-СТРОЙ > Инструкции > ИНСТРУКЦИЯ ПО МОНТАЖУ МЕТАЛЛОЧЕРЕПИЦЫ ИНСТРУКЦИЯ ПО МОНТАЖУ МЕТАЛЛОЧЕРЕПИЦЫ 1 августа 2007. Разместил: admin 1-Карнизная планка 2-Доска обрешетки 3-Спадающий брус контробрешетки

Подробнее

ИНСТРУКЦИЯ ПО МОНТАЖУ Металлочерепицы

ИНСТРУКЦИЯ ПО МОНТАЖУ Металлочерепицы Общие рекомендации Минимальный угол наклона ската не менее град. Если ранее на крыше было какое-либо покрытие, его следует демонтировать. Для предотвращения накопления

Подробнее

ИНСТРУКЦИЯ ПО МОНТАЖУ МЕТАЛЛОЧЕРЕПИЦЫ

ИНСТРУКЦИЯ ПО МОНТАЖУ МЕТАЛЛОЧЕРЕПИЦЫ 1 Металлочерепица 2 Обрешетка 3 Контробрешетка 4 Гидроизоляция 5 Карнизная планка 6 Утеплитель 7 Торцевая планка 8 Накладка ендовы 9 Коньковая планка 10 Снегозадержатель

Подробнее

Металлочерепица АНДАЛУЗИЯ

www.ck27.ru Металлочерепица АНДАЛУЗИЯ ИНСТРУКЦИЯ ПО МОНТАЖУ Общие сведения Настоящая инструкция дает всю необходимую информацию, касающуюся монтажа кровельной системы Центр Кровли. Прежде чем приступить

Подробнее

Монтаж металлочерепицы

Монтаж металлочерепицы Предлагаемая инструкция позволит Вам быстро и правильно смонтировать металлочерепицу на кровле. Подробное описание каждого этапа монтажа позволит избежать ошибок, которые могут возникнуть

Подробнее

5 ДОПОЛНИТЕЛЬНЫЕ ДЕЙСТВИЯ

МОНТАЖ НОВОЙ КРОВЛИ ПОВЕРХ СТАРОЙ ИЗ РУБЕРОИДА 1 ПОДГОТОВКА 1 Очистить/Измерить 2 Заготовить бруски 2 3 ОБРЕШЕТКА 1 Установить крайние бруски 2 Натянуть веревку/ Установить бруски 3 Сделать выпилы 4 Шаблон

Подробнее

ИНСТРУКЦИЯ ПО МОНТАЖУ Металлочерепицы.

www.mks.ru ИНСТРУКЦИЯ ПО МОНТАЖУ Металлочерепицы Общие рекомендации Минимальный угол накло-на ската не менее град. Если ранее на крыше было какое-либо покрытие, его следует демонтировать. Для предотвращения

Подробнее

г. Бор (83159) ,

эксперт по кровельным системам Возводим металлочерепичную кровлю «Mera system» эксперт по кровельным системам О монтаже металлочерепицы Если Вы решили, что будущая кровля под металлочерепицу подходит идеально,

Подробнее

г. Бор (83159) ,

эксперт по кровельным системам Руководство по монтажу кровли Интерпрофиль эксперт по кровельным системам Общие сведения Монтаж металлочерепицы осуществляется только на скатных кровлях, угол наклона которых

Подробнее

5 ДОПОЛНИТЕЛЬНЫЕ ДЕЙСТВИЯ

МОНТАЖ НОВОЙ КРОВЛИ ПОВЕРХ СТАРОЙ ИЗ МЕТАЛЛИЧЕСКОГО ПРОФЛИСТА 1 ПОДГОТОВКА 1 Очистить/Измерить 2 Заготовить бруски 2 3 ОБРЕШЕТКА 1 Установить крайние бруски 2 Натянуть веревку/ Установить бруски 3 Сделать

Подробнее

Инструкция по монтажу фальцевой кровли

Инструкция по монтажу фальцевой кровли В конструкцию кровельного «пирога» фальцевой кровли входит стандартный набор кровельных комплектующих, таких, как обрешётка с вентиляционным зазором, подкровельные

Подробнее

РУКОВОДСТВО ПО МОНТАЖУ

РУКОВОДСТВО ПО МОНТАЖУ ОБЩИЕ ДАННЫЕ СХЕМА КРОВЛИ Расположение отделочных элементов на кровле: Наружные стыки скатов кровли (планки конька плоского и круглого, заглушки конька) Внутренние стыки скатов кровли

Подробнее

6 ДОПОЛНИТЕЛЬНЫЕ ДЕЙСТВИЯ

МОНТАЖ «ТЕПЛОЙ» КРОВЛИ 1 ПОДГОТОВКА 1 Очистить/Измерить 2 Заготовить бруски 2 3 ОБРЕШЕТКА 1 Установить крайние бруски 2 Натянуть веревку 3 Раскатать пароизоляцию Ондутис R100 4 Проклеить стыки лентой 5

Подробнее

г. Бор (83159) ,

ИНСТРУКЦИЯ ПО УКЛАДКЕ МЕТАЛЛОЧЕРЕПИЧНОЙ КРОВЛИ Инструменты для монтажа Для осуществления монтажных работ по укладке металлочерепицы потребуется определенный набор инструментов, в состав которого входят

Подробнее

Инструкция по монтажу профнастила

Инструкция по монтажу профнастила Основанием под кровлю из металлического профнастила должна быть обрешетка из антисептированных досок или стальные прогоны (при высоте гофры не менее 40 мм). Наиболее целесообразно

Подробнее

1. Подготовка к монтажу металлочерепицы

Введение Инструкция по монтажу металлочерепицы Предлагаемая инструкция позволит Вам быстро и правильно смонтировать металлочерепицу на кровле. Подробное описание каждого этапа монтажа позволит избежать

Подробнее

Монтаж гибкой черепицы Katepal

Монтаж гибкой черепицы Katepal Основание для кровли должно быть ровным, жестким и сухим. В качестве основания используются плиты OSB-3 (ОСП-3), влагостойкая фанера, шпунтованная или обрезная доска. Влажность

Подробнее

Инструкция по монтажу профнастила

Инструкция по монтажу профнастила Монтаж кровли из профнастила производят на обрешетку из досок или стальных прогонов. Рекомендуется использовать профнастил для кровли зданий с длиной ската менее 12 м.

Подробнее

Инструкция по монтажу профнастила

Инструкция по монтажу профнастила Кровля из профнастила. Монтаж профнастила в качестве кровельного покрытия не сложен, и имеет сходство с правилами монтажа металлочерепицы. Но есть некоторые нюансы, на

Подробнее

Îñíîâíûå ýëåìåíòû êðîâëè

. Îñíîâíûå ýëåìåíòû êðîâëè Кровельный люк Onduclair прозрачный Конек Конек Конек Onduline Onduband Onduband Ендова Onduline Торцевая планка Ендова Щипец Щипец Ендова/Onduband Onduline Этот схематичный

Подробнее

Монтаж водосточной системы МП ПРЕСТИЖ

Монтаж водосточной системы МП ПРЕСТИЖ Комплектация водосточной системы МП ПРЕСТИЖ Заглушка желоба D125 желоба D125х320 желоба карнизный D125х132 Ограничитель перелива желоба внутренний D125 Паук D100 наружный

Подробнее

РЕКОМЕНДАЦИИ ПО МОНТАЖУ ПРОФНАСТИЛА

РЕКОМЕНДАЦИИ ПО МОНТАЖУ ПРОФНАСТИЛА Содержание Общие сведения… 3 Нахлест… 3 Крепление… 3 Торцевая планка… 4 Снегоупор… 4 Карнизная планка… 4 Внутренние стыки… 5 Коньковая планка… 5 Узлы

Подробнее

Схема монтажа Гибкой черепицы SHINGLAS

Схема монтажа Гибкой черепицы SHINGLAS Материалы для выполнения крыш должны отвечать действующим строительным нормам и правилам. В качестве сплошного настила допустимо использовать влагостойкую фанеру,

Подробнее

Монтаж фиброцементной доски ТМ Balnit

Монтаж фиброцементной доски ТМ Balnit Рассмотрим основные принципы монтажа фиброцементной доски в системе вентилируемого фасада с теплоизоляцией и воздушным зазором. В приведенной ниже таблице рассчитана

Подробнее

1. Установка крюков крепления желоба.

Инструкция по монтажу водостоков AquaSystems Для установки водосточной системы потребуются следующие инструменты: кронштейногиб, деревянная или резиновая киянка, ножовка или ножницы по металлу, отвертка

Подробнее

Инструкцию по монтажу металлочерепицы

Инструкцию по монтажу металлочерепицы Эта инструкция даст всю необходимую информацию, касающуюся монтажа кровельных покрытий. Прочитайте инструкцию внимательно, прежде чем начинать работу. На рисунке детально

Подробнее

ИНСТРУКЦИЯ

WWW.LIDERBUD.COM.UA ИНСТРУКЦИЯ ПО МОНТАЖУ МЕТАЛЛОЧЕРЕПИЦЫ Содержание: Монтаж кровли из металлочерепицы Общие сведения 3 Как обращаться с металлочерепицей Хранение 4 Резка листов 4 Уход за полимерным покрытием.

Подробнее

indd :35:27

3032.indd 3.03.202 6:35:27 3032.indd 2 3.03.202 6:35:27 Уважаемый покупатель! Мы благодарим вас за то, что вы остановили свой выбор на продукции RUFLEX. По нашему мнению, данная техническая информация

Подробнее

РУЛОННАЯ ЧЕРЕПИЦА ТЕХНОНИКОЛЬ

СДЕЛАЙ САМ РУЛОННАЯ ЧЕРЕПИЦА ТЕХНОНИКОЛЬ 1 ШАГ 1. Кромки РЧ ТехноНИКОЛЬ являются самоклеящимися. Герметичное покрытие можно получить путем прибивания специальными гвоздями нижнего ковра по шву к основанию

Подробнее

Достоинства битумной черепицы Акваизол

Достоинства битумной черепицы Акваизол Долговечность; Возможность быстрой замены при вынужденном ремонте; Прекрасная шумоизоляция; Устойчивость к ветровой нагрузке; Полная водонепроницаемость; Не подвержена

Подробнее

Односкатная крыша своими руками

Односкатная крыша один из самых простых видов крыш, который вполне можно соорудить своими руками при строительстве жилого дома или хозяйственных построек. Если у Вас нет опыта самостоятельного сооружения

Подробнее

ИНСТРУКЦИЯ ПО МОНТАЖУ САЙДИНГА FASIDING

ИНСТРУКЦИЯ ПО МОНТАЖУ САЙДИНГА FASIDING Надежное соединение обеспечивают специальные замки, которые есть на каждой панели, сайдинг благодаря этому несложно монтировать. К обрешетке сайдинг крепится гвоздями

Подробнее

ИНСТРУКЦИЯ ПО МОНТАЖУ МЕТАЛЛОЧЕРЕПИЦЫ

ИНСТРУКЦИЯ ПО МОНТАЖУ МЕТАЛЛОЧЕРЕПИЦЫ 1.Подготовка к монтажу 1.1 Прием товара Проверьте количество полученного товара по накладным. Рекламация в отношении количества и качества товара должна быть обоснована

Подробнее

АРХИТЕКТУРНО — СТРОИТЕЛЬНАЯ СИСТЕМА

Черепица кровельная металлическая «ИНСИ» изготовляется методом холодного профилирования из холоднокатаного тонколистового оцинкованного проката с защитно-декоративным лакокрасочным или порошковым покрытием.

Подробнее

Определение начальной точки монтажа

Надежное соединение обеспечивают специальные замки, которые есть на каждой панели, сайдинг благодаря этому несложно монтировать. К обрешетке сайдинг крепится гвоздями или саморезами, для которых предусмотрены

Подробнее

ИНСТРУКЦИЯ ПО МОНТАЖУ САЙДИНГА

НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ Для работы понадобятся: рулетка, уровень, клепочник, отвес, угольник, молоток, маркер, шуруповерт, ножницы по металлу, ножовка по металлу или дисковая пила с диском для резки металла,

Подробнее

ИНСТРУКЦИЯ ПО МОНТАЖУ. Металлических

ИНСТРУКЦИЯ ПО МОНТАЖУ Металлических СОФИТОВ ИНСТРУКЦИЯ ПО МОНТАЖУ металлических софитов ОГЛАВЛЕНИЕ Общие сведения Металлический софит Grand Line Схема с J-фаской Наращивание и поворот доборных элементов

Подробнее

z x} z u u u u ~ w w } } x}v ~ z z } 14%+$7

z x} z u u u u ~ w w } } x}v ~ z z } 4%+$7 Уважаемый покупатель! Мы благодарим вас за то, что вы остановили свой выбор на продукции RUFLEX. По нашему мнению, данная техническая информация поможет вам

Подробнее

docplayer.ru

инструкция по монтажу, технические характеристики, размеры

Металлочерепица – современный кровельный материал.

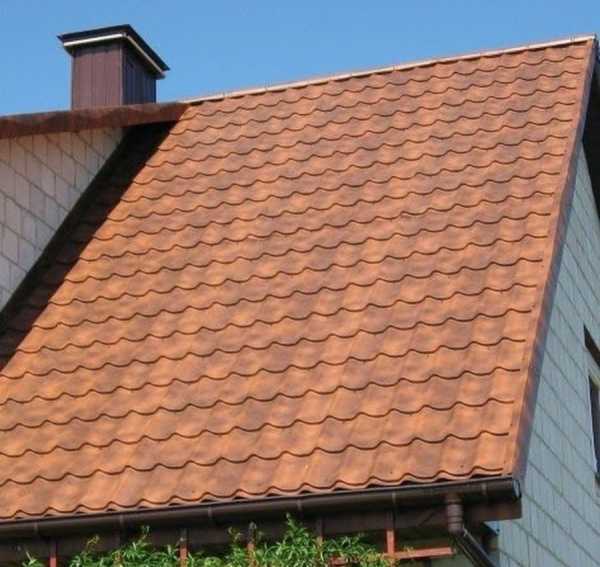

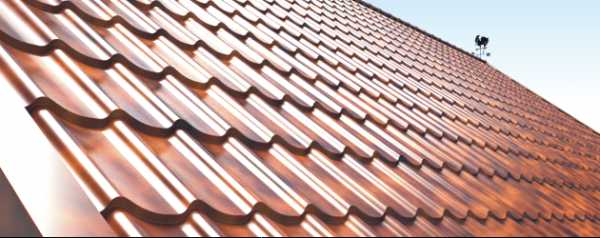

Металлочерепица “Монтерей” – сочетание современной технологии и классического дизайна.

Этот материал настолько лёгок, несмотря на свой впечатляющий внешний вид, что монтаж кровли из такой металлочерепицы не вызывает проблем. Отдельно нужно отметить великолепный дизайн, который очень напоминает настоящую глиняную черепицу. Разнообразие рельефных форм и типов покрытия, например, viking, puretan, norman и др  удовлетворяют любой покупательский спрос.

В ценовом сегменте колебания зависят от предложений класса «стандарт», «плюс» и «премиум». Кровельный материал “Монтерей” отличает высокая прочность, надёжность, и, как следствие, долговечность.

Стоит добавить к сказанному, что цена этого кровельного материала приятно удивляет. Точнее не удивляет, а радует: в цену этой кровли не заложены затраты на доставку и таможенные пошлины, поскольку она производится в Мытищах и ещё в десяти городах России, совместно с Ruukki (Финляндия), Corus (Великобритания), AkzoNobel (Швеция) и Arcelor (Германия).

К высокому качеству, которое также является гарантом долговечности материала, конечно же, нужно добавить такое несомненное преимущество, как экологичность – важную составляющую деталь в современном мире.

Ассортимент, выпускаемый отечественным производителем металлочерепицы “Монтерей”, не заставит искать что-то ещё в другом месте.

Особенности производства

Чтобы оценить по достоинству качество продукции “Монтерей”, рассмотрим основные аспекты технологии производства кровельного материала.

Основные этапы технологии заключаются в следующем:

  • Рулонная сталь толщиной 0,4 – 0,6 мм подвергается пассивации, то есть на неё наносится цинковое покрытие, служащее защитой от коррозии.
  • Оцинкованный лист грунтуют с двух сторон.
  • На изнаночную сторону наносится защитный лак; лицевая сторона обрабатывается полимерным слоем.

Толщина металлочерепицы не менее 0,4 мм и достигает отметки 0,6 мм, что позволяет выдерживать механические и климатические нагрузки. Вес составляет при этом 4,5 – 5,0 кг/кв. м, что обеспечивает удобство при монтаже кровли.

Виды защитного покрытия

Металлочерепица имеет два основных вида полимерного материала.

На их основе разработаны надёжные, отвечающие требованиям современной технологии виды защитного слоя металлочерепицы:

  • Полиэстер – самое дешёвое покрытие. Оно обладает высокой устойчивостью к различным климатическим воздействиям;
  • Пластизол – покрытие имеет максимальную толщину (200 мкм), обладает хорошей устойчивостью к механическому воздействию. Недостаток этого вида в том, что оно не устойчиво к воздействию солнечных лучей; поэтому рекомендовано его использование в районах с умеренным или минимальным количеством высоких температур.

В зависимости от типа внешнего, полимерного покрытия металлочерепицы определяются её дальнейшие технические характеристики, которые влияют на колебание цены, соответственно их составляющим.

  • Призма Colorcoat Prisma ТМ – полимерное покрытие на основе полиуретана с полиамидом, имеет высокий показатель устойчивости, прочности и долговечности.
  • Поливинилфторид (ПВДФ) – одно из самых лучших покрытий по показателям стойкости и долговечности, выдерживает даже влияние агрессивной среды.
    Покрытия, разработанные на основе полиэстера, с использованием модификаторов:
  • Granite CLOUDY – покрытие, являющееся достижением Arcelor, немецкой компании; имеет ровный, матовый вид, обладает высокой устойчивостью к воздействию солнечных лучей.
  • Викинг – матовое структурное покрытие. Новинка разработана совместно со шведским производителем, отличается повышенными показателями гибкости и устойчивости цвета.

Полимерное покрытие обеспечивает следующие качественные характеристики металлочерепицы:

  • Защиту от ультрафиолетового воздействия;
  • Устойчивость к коррозии;
  • Увеличивает срок эксплуатации кровли, с гарантией до 50 лет;
  • Устойчивость к агрессивной химической среде;
  • Ударопрочность;
  • Устойчивость цвета;
  • Устойчивость к значительным температурным колебаниям.

Размер металлического профиля выгодно отличает металлочерепицу “Монтерей” от её аналогов, ввиду того, что диапазон выпускаемых листов Монтеррей достаточно широкий, что позволяет выбрать нужный размер, сэкономив значительные средства при монтаже, который, как известно, всегда связан с техническими отходами.

Основными показателями размеров металлопрофиля являются:

  • Длина – для листа Монтеррей этот показатель варьируется от 0,5 м до 9,0 м;
  • Ширина – имеет два значения, первое из которых указывает на габаритный размер – 1,18 м, а вторая – на полезную площадь – 1,10 м
  • Высота профиля – 3,9 см;
  • Шаг волны – 35 см.

Знание основных технических характеристик металлочерепицы Монтеррей, позволит сделать правильный выбор, остановившись на том или другом конкретном виде материала.

Выбор кровельного материала МП “Монтеррей” зависит исключительно от соответствия:

  • требуемым климатическим характеристикам (вид полимерного покрытия), позволяющим выдерживать ветер, солнце, снег, град весь период эксплуатации;
  • дизайнерского решения, которое максимально обеспечивает цветовая гамма этого вида кровли;
  • бюджетным возможностям потребителя, которые также учтены производителем МП Монтеррей.

Если выбор сделан в пользу металлочерепицы отечественного производителя, при участии иностранных компаний, то остаётся перейти к конкретным действиям.

Расчёт требуемого количества материала

На том, какие параметры замеров необходимо произвести остановимся подробнее.



  1. Шаг 1. Замерять крышу, и, в идеале, сделать чертёж, с указаниями размеров каждого ската.
  2. Шаг 2. Исходя из размеров листа металлочерепицы, предлагаемых производителем, сделать расчёт необходимого количества листов.

    Внимание: следует помнить, что, в отличие от других кровельных материалов, металлочерепица не имеет симметрии. Поэтому при монтаже кровли придётся учитывать, что листы нужно укладывать в одном направлении. С учётом этой особенности металлочерепицы, нужно увеличить количество материала. И второй момент: металлочерепица имеет шаг волны – 35 см, как у покрытия из черепицы; стандартный лист имеет номинальный и полезный размер – поэтому расчёт материала нужно производить с учётом полезной ширины материала.

  3. Шаг 3. Выбрать оптимальную длину листа, предлагаемую производителем, с учётом длины ската.
  4. Шаг 4. Подсчитать количество рядов в длину и ширину ската. Вычислить количество листов, необходимых для покрытия ската. Аналогично произвести расчёт всех остальных скатов.

Совет 1. При выборе длины листа также нужно руководствоваться удобством транспортировки. Если, например, требуется длина листа – 8 м, то более удобным вариантом будет покупка 2х4 м.


Совет 2. Если самостоятельно произвести расчёт материала сложно, лучше пригласить специалиста, чтобы быть уверенными, что приобретённого материла достаточно, а также, что он не будет лишним.

Инструменты и оборудование для монтажа кровли удобно подготовить заранее.

Что понадобится:

  • Инструкция по монтажу и чертежи кровли. Не убирайте их далеко, чтобы не пришлось всякий раз спускаться вниз, сверить расчёты.
  • Шуруповёрт.
  • Рулетка.
  • Молоток.
  • Степлер с запасом скоб.
  • Карандаш для разметки.

Инструкция по монтажу металлочерепицы “Монтерей”

Кроме рекомендаций по монтажу, предлагаемой производителем вместе с приобретённым материалом, инструкция содержит предостережения, заслуживающие предельного внимания во время монтажа и непосредственно при эксплуатации кровли из металлочерепицы “Монтерей”.

Вот некоторые правила:

  1. Во время монтажа рекомендуется соблюдать осторожность, чтобы не повредить покрытие, для чего рекомендовано использовать мягкую обувь.
  2. В случае возникновения царапин, обработать повреждённую поверхность краской.
  3. Рекомендуется к монтажу на кровле с уклоном от 14о и выше.
  4. Для крепления использовать шурупы RAL 4,8х35. Расход шурупов – 5 – 6 штук на кв.м.

Категорически нельзя:

Применять инструмент с абразивным диском для нарезки листов металлочерепицы.

Обрешётка под металлочерепицу

Общий принцип устройства «кровельного пирога» под данный вид металлочерепицы существенно не отличается от монтажа других видов кровли: на теплоизоляцию укладывается гидроизоляционный слой для предотвращения скопления конденсата на нижней стороне кровельного материала.

Затем устраивается обрешётка под металлочерепицу, для которой используются доски толщиной 24 – 40 мм.

Нижняя доска обрешётки должна быть примерно в 1,5 раза толще. Край листа из металлочерепицы должен выступать за обрешётку на 60 – 100 мм.

Шаг между верхними досками обрешётки должен составлять около 300 мм, а межу нижними – около 200 мм, так как такая же длина шага у волн металлочерепицы.
Если кровельный материал – Монтеррей Стандарт, то шаг обрешётки 350 мм; для кровли Монтеррей Супер или Люкс – шаг обрешётки 400 мм

На гидроизоляцию укладывается контробрешётка, аналогично обрешётке.

При монтаже обрешётки также следует заранее предусмотреть места крепления вентиляции, антенны, заземления, водостока или снегозадержателя и других систем.

Очень важный момент: стропильную систему и обрешётку перед укладкой черепицы нужно обязательно обработать антисептиком, чтобы избежать гниения деревянных конструкций.

Примечание: Для металлочерепицы “Монтерей” не требуется дополнительное укрепление стропильной системы в связи с тем, что её вес не отличается, например, от веса мягкой кровли.

Монтаж кровли из металлочерепицы “Монтерей”

  1. Первый лист уложить, выравнивая его по торцу кровли, прикрепить саморезом вверху, на коньке. Если монтаж начинается с правой стороны, то второй лист уложить внахлёст, если работа начата слева, то – подкладывать под первый лист, и так далее. Схема крепления показана на рисунке.
  2. К торцам кровли крепятся торцевые планки при помощи саморезов на расстоянии около 50 мм друг от друга.

    Совет: саморезы для крепления деталей металлочерепицы желательно подбирать высококачественные, чтобы они могли служить столько же времени, сколько будет пригодна к эксплуатации металлочерепица.

  3. На коньке устраивается уплотнитель. На нём нужно заранее сделать отверстия для вентиляции.
  4. Держатели для водостока должны крепиться ниже уровня кровельного листа, чтобы жёлоб был прикрыт от снега и не деформировался.
  5. Для выхода влаги из вентиляционного отверстия жёлоб устраивается сверху карнизной планки.
  6. Лестница подбирается по длине уклона, она закрепляется кронштейнами к коньку. Зазоры в местах примыкания должны быть загерметизированы.
  7. На уровне карнизов закрепляется защитное ограждение.
  8. Для доступа к коммуникациям устраиваются мостики, по которым можно передвигаться к антенне, вентиляции и другим объектам обслуживания дома, не повреждая поверхность металлочерепицы.
  9. Ниже уровня карниза на уровне 350 мм монтируется снегозадержатель. Если длина ската большая, то снегозадержатель целесообразнее установить в двух уровнях.
  10. Заземление металлочерепицы, несмотря на иногда легкомысленное отношение домовладельцев к этому вопросу, крайне необходимо для защиты дома от непредвиденных больших перепадов тока внутри дома. Снаружи заземление защищает от удара молнии, мощность которого может достигать десятков тысяч вольт.
    Для металлической кровли устройство заземления особенно важно, так как металлическая кровля обладает высокой электропроводностью. Внешнюю защиту можно устроить самостоятельно, используя металлическую трубу или арматуру. К уловителю молнии приваривается металлическая (желательно медная) проволока с круглым сечением не менее 0,6 мм.
    Стержень устанавливается на коньке кровли. Металлическая проволока крепится, на расстоянии не менее 1,5 м от дома, на металлическую конструкцию, которая вкопана в землю на большую глубину.

Кровля из металлочерепицы требует несложного ухода. Он заключается в периодической уборке листьев и другого мусора, помывке поверхности, но при этом запрещается использование инструментов с острыми металлическими деталями (металлических щёток и так далее).

Правильный монтаж кровли – залог её длительной эксплуатации.

Отзывы

Положительные отзывы потребителей: долговечность, красота, стоимость, комфортабельность, толстый металл, отличное покрытие, разные цвета, красивая волна и т.д. Среди отрицательных отзывов: легко царапается, гнется, плохая шумоизоляция, отходность материла,но это связано с геометрией керовли.

krovlya777.ru
