Isospan gexa ru – Изоспан AQ proff — профессиональная трехслойная супердиффузионная гидро-ветрозащитная паропроницаемая мембрана
Паро-влагоизоляционные материалы из пленки и мембраны Изоспан. Отражающая пароизоляция Изоспан.
Продукция торговой марки ИЗОСПАН делится на четыре группы:
1.Гидроизоляционные ветрозащитные паропроницаемые мембраны
| АQ proff | AQ 150 | AS 130 | AS | AM | A | A цоколь | A с ОЗД | AF+ |
Гидро-ветрозащитные мембраны предназначены для защиты утеплителя и конструкции здания от конденсата, ветра и влаги из внешней среды.
При этом внешняя гидро-ветрозащита должна быть паропроницаемой мембраной, не препятствующей выветриванию водяных паров из утеплителя в атмосферу. Данные материалы активно применяются в конструкциях кровель, стен, вентилируемых фасадов. Свойства паропроницаемой мембраны таковы, что имея отличную паропроницаемость, позволяющую пару выветриваться из утеплителя, они обладают достаточной водоупорностью.
2. Пароизоляционные гидрозащитные пленки
Паро-гидрозащитные материалы ИЗОСПАН разработаны для защиты утеплителя и внутренних конструкций кровли, стен, перекрытий от проникновения в них пара и конденсата изнутри помещения в зданиях всех типов.
Паро-гидроизоляционные плёнки позволяют сохранить теплоизолирующие свойства утеплителя и продлевают срок службы всей конструкции, а также препятствуют образованию конденсата, грибковому заражению и коррозии элементов конструкции, защищают внутреннее пространство здания от проникновения частиц волокнистого утеплителя.
3. Отражающие тепло-паро-гидроизоляционные материалы с эффектом энергосбережения
Отражающая паро-гидроизоляция с эффектом энергосбережения – это комплексные материалы, позволяющие за счёт металлизированной поверхности отражать инфракрасное тепловое излучение и защищать утеплитель, внутренние элементы кровли, стен и перекрытий от пара изнутри помещения, а также от влаги и ветра из внешней среды.
4. Соединительные ленты
| KL | KL+ | SL | SL Proff | FL | FL Termo | ML proff | СУЛ |
Широкий ассортимент материалов ИЗОСПАН позволяет добиться комплексного решения вопросов, связанных с гидро-пароизоляцией, и подобрать именно то, что подходит для Вашего дома!
isospan.gexa.ru
«Мифы» про пароизоляцию
«Мифы» про пароизоляцию
Пароизоляция играет важную роль в защите ограждающих конструкций дома, предотвращая проникновение в них водяного пара, тем самым позволяя сохранить теплоизолирующие свойства утеплителя и продлить срок службы всей конструкции.
К сожалению, потребители часто наделяют пароизоляцию «чудодейственными» свойствами, которыми она не обладает. Давайте разрушим эти мифы…
Миф №1: «Нахлёсты и примыкания пароизоляции проклеивать необязательно».
Для надёжной защиты утеплителя и элементов конструкций от водяного пара и конденсата необходимо формировать пароизоляционный слой, который должен быть сплошным, непрерывным и герметичным, потому что только при таких условиях он будет эффективно выполнять свои функции.
Основным, но не единственным, элементом пароизоляционного слоя является пароизоляция – материал с высокой способностью сопротивляться проникновению пара.
Другим не менее важным элементом являются соединительные ленты. Именно они обеспечивают герметичность нахлёстов и примыканий, помогая сделать пароизоляционный слой сплошным и непрерывным.
Если при монтаже пароизоляции не проклеить нахлёсты и/или примыкания, то через них влажный воздух сможет свободно проникать в ограждающие конструкции, что сведёт к минимуму эффективность мер по защите этих конструкций от водяного пара и конденсата.
Миф №2: «Для проклеивания нахлёстов и примыканий пароизоляции подойдет любой скотч».
Если для герметизации нахлёстов и примыканий пароизоляции были выбраны неподходящие для этого соединительные ленты, то через некоторое время пароизоляционный слой может выглядеть так…
Поэтому важно, чтобы соединительные ленты применялись в соответствии с их назначением. Например, некоторые из них предназначены только для герметизации нахлёстов пароизоляции, другие для герметизации нахлёстов и выполнения примыканий к гладким поверхностям, а для осуществления герметичного соединения пароизоляции с шероховатыми или пористыми поверхностями требуется третий тип лент и т.д.
Желательно использовать соединительные ленты той же марки, что и сама пароизоляция. Это связано с тем, что при создании таких лент, производитель учитывает особенности скрепляемых материалов для обеспечения не только герметичности данного соединения, но и максимального срока его службы.
Для получения действительно качественного и надёжного соединения, кроме всего вышеперечисленного, следует также соблюдать основные требования к монтажу соединительных лент:
- Cклеиваемые поверхности должны быть сухими и чистыми;
- Не производить монтаж лент при температуре ниже рекомендуемой.
Существует несколько мифов о пароизоляции и конденсате, которые звучат так…
Миф №3: «Если применить пароизоляцию, то конденсат образовываться не будет».
Миф №4: «Если образовался конденсат, то пароизоляция заставит его исчезнуть».
Миф №5: «Любую проблему с образованием конденсата можно решить с помощью пароизоляции».
Все три мифа подразумевают, что пароизоляция каким-то образом может повлиять на процесс образования конденсата: предотвратить его, остановить или повернуть вспять (заставить испариться). Чтобы разобраться так ли это, необходимо понимать, откуда и при каких условиях образуется конденсат.
Конденсат образуется из влаги, находящейся в воздухе в парообразном состоянии, при определенных условиях (температуре и влажности). Температура, при которой происходит конденсация влаги из воздуха, называют «температурой точки росы».
При температуре +22°С и влажности воздуха 65%, температура точки росы +15,1°С. Это означает, что конденсат будет образовываться на поверхностях, температура которых +15,1°С и ниже. Если при той же температуре (+22°С) влажность воздуха возрастёт до 80%, то конденсат будет образовываться на поверхностях, температура которых +18,4°С и ниже. Т.е. чем выше влажность воздуха, тем при меньшей разнице температур будет образовываться конденсат.
Теперь, рассмотрим этот процесс на конкретном примере.
Представьте, что вы являетесь счастливым обладателем каркасного дачного домика, в котором в качестве теплоизоляции применён минераловатный утеплитель и устроен герметичный пароизоляционный слой. В домике вы живете только в летний период, но в один прекрасный зимний день решаете провести в нём все новогодние праздники. Вы приезжаете на дачу и начинаете прогревать дом, а чтобы это быстрее произошло, включаете обогревательные приборы на максимум и через какое-то время начинаете замечать мокрые пятна на стенах и потолке… Это и есть конденсат. Так почему же он образовался?
Воздух в доме нагрелся, и появилась разница парциального давления, под действием которой водяные пары, содержащиеся в воздухе, устремились выйти наружу через ограждающие конструкции, но встретили на своем пути барьер – пароизоляцию. А так как воздух в доме прогрелся быстрее, чем поверхность пароизоляции, то, этой разницы температур оказалось достаточно, чтобы влага, содержащаяся в воздухе выпала на поверхности пароизоляции в виде конденсата. Например, если воздух в доме нагрелся до +25 град. и его влажность составляет 60%, то до тех пор, пока температура поверхности пароизоляции не станет выше +16,7 град., на ней будет образовываться конденсат (см. таблицу).
В случае отсутствия пароизоляционного слоя или его негерметичности водяные пары смогут проникнуть внутрь ограждающих конструкций, где, встретив на своем пути фронт холода, выпадут в виде конденсата, а тот в свою очередь перейдет в твердое состояние – лёд. Т.е. процесс образования конденсата будет проходить точно так же, но уже в толще конструкций. Наблюдать этот процесс вы не сможете, но его последствия проявятся во время ближайшей оттепели, когда уличный воздух прогреется, а вместе с ним и ограждающие конструкции. Замерзший конденсат растает и потечёт внутрь дома, что будет особенно заметно в скатной кровле.
Возвращаясь к нашим мифам и подводя итог всему вышесказанному, можно сделать вывод, что пароизоляция не сможет предотвратить или остановить процесс образования конденсата и не заставит его испариться, НО устройство герметичного пароизоляционного слоя, препятствующего проникновению водяных паров в толщу ограждающих конструкций и снижающего таким образом риск образования в них конденсата, позволяет защитить утеплитель и внутренние элементы конструкций от последствий его негативного влияния.
Для снижения вероятности образования конденсата в ограждающих конструкциях должен быть предусмотрен комплекс мер и устройство герметичного пароизоляционного слоя – неотъемлемая и важная часть этого комплекса:
- Ограждающие конструкции должны быть спроектированы и выполнены в соответствии с требованиями СП 50.13330.2012 «Тепловая защита зданий» и других действующих Строительных норм и правил;
- Необходимо поддерживать температурно-влажностный режим жилых помещений согласно ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещении», холодного чердака согласно «Правилам и нормам технической эксплуатации жилищного фонда. МДК 2-03.2003»;
- Необходимо устраивать сплошной, непрерывный и герметичный пароизоляционный слой.
Миф №6: «Антиконденсатная поверхность пароизоляции отводит влагу из конструкции – уничтожает конденсат».
Чтобы разрушить этот миф необходимо разобраться, что представляет собой антиконденсатная поверхность и для чего она предназначена на самом деле.
Как мы уже говорили, из-за разницы парциального давления водяные пары из помещения стремятся выйти наружу через ограждающие конструкции, но встречают на своем пути барьер – пароизоляцию. При определенных условиях (температуре и влажности) пар конденсируется на поверхности пароизоляции и если эта поверхность гладкая, то капли конденсата могут стекать по ней и попадать на внутреннюю отделку, приводя к её намоканию.
Антиконденсатная поверхность пароизоляции представляет собой ворсистый слой, который способен впитывать некоторое количество конденсата и удерживать его, до тех пор, пока не сложатся благоприятные условия для испарения.
Эта способность, а также монтаж пароизоляции ворсистым слоем в сторону помещения и с зазором к внутренней отделке, способствует снижению риска намокания этой отделки.
Т.е. антиконденсатная поверхность пароизоляции не выводит влагу из конструкции и не уничтожает конденсат, а также не обладает свойствами, которые могли бы обеспечить такой эффект. НО, засчёт способности удерживать конденсат, она позволяет продлить срок службы внутренней отделки, снижая риск её намокания.
Миф №7 «Конденсат в ограждающей конструкции образовывается из-за того, что пароизоляция уложена «неправильной» стороной к утеплителю».
То, какой стороной (шероховатой или гладкой) к утеплителю уложена пароизоляция может оказать влияние только на срок службы внутренней отделки, т.к. шероховатая сторона обладает той же способностью, что и антиконденсатная поверхность, но в меньшей степени (см. Миф №6).
Сторона укладки пароизоляции никаким образом НЕ влияет на:
- Её сопротивление паропроницанию.
Если пароизоляционный слой герметичный, то он будет выполнять свои функции – предотвращать проникновение водяного пара и конденсата в утеплитель и элементы ограждающих конструкций, независимо от того какой стороной уложена пароизоляция. - Условия образования конденсата.
Итак, теперь вы знаете, что:
- Нахлёсты и примыкания пароизоляции обязательно нужно проклеивать подходящими для этого соединительными лентами.
- Пароизоляция не сможет предотвратить или остановить процесс образования конденсата и не заставит конденсат испариться, НО устройство герметичного пароизоляционного слоя, препятствующего проникновению водяных паров в толщу ограждающих конструкций и снижающего таким образом риск образования в них конденсата, позволяет защитить утеплитель и внутренние элементы конструкций от последствий его негативного влияния.
- Антиконденсатная поверхность пароизоляции не выводит влагу из конструкции и не уничтожает конденсат, но при монтаже пароизоляции ворсистым слоем в сторону помещения и с зазором к внутренней отделке, способствует снижению риска намокания этой отделки, тем самым продлевая срок её службы.
- Сопротивление паропроницанию пароизоляции не зависит от стороны её укладки. Если пароизоляционный слой герметичный, то он будет выполнять свои функции – предотвращать проникновение водяного пара и конденсата в утеплитель и элементы конструкций, независимо от того какой стороной (шероховатой или гладкой) внутрь обращена пароизоляция.
isospan.gexa.ru
Чердачные перекрытия. Монтаж гидро-ветрозащиты и пароизоляции
Чердачные и межэтажные перекрытия. Монтаж гидро-ветрозащиты и пароизоляции
|

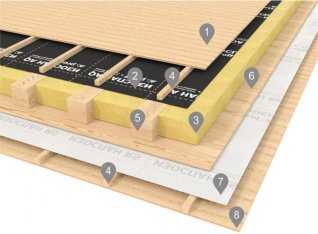

1. пол |
|
Гидро-ветрозащита
В конструкциях чердачных перекрытий для защиты утеплителя от выветривания и от влаги из подкровельного пространства, а в конструкциях межэтажных перекрытий для предотвращения проникновения частиц утеплителя в жилое пространство рекомендуется применять гидро-ветрозащитные мембраны Изоспан AQ proff, Изоспан AQ 150 proff, Изоспан АS 130, Изоспан АS или Изоспан AМ, не препятствующие выходу остаточной влаги из утеплителя и деревянных элементов конструкции.
Инструкция по монтажу гидро-ветрозащиты
Изоспан AQ proff (Изоспан AQ 150 proff, Изоспан АS 130, Изоспан АS, Изоспан AМ) укладывается стороной с логотипами вверх. Гидро-ветрозащитная мембрана монтируется поверх утеплителя, внахлёст (ширина горизонтальных и вертикальных нахлёстов 15-20 см). Материал фиксируется на балках при помощи строительного степлера или иным способом. Места примыканий гидро-ветрозащитной мембраны к деревянным, бетонным и прочим поверхностям рекомендуется проклеивать соединительной лентой Изоспан ML proff или Изоспан KL+. Необходимо устраивать зазор 4-5 см между гидро-ветрозащитной мембраной и чистовым полом. Для этого поверх гидро-ветрозащитной мембраны монтируются антисептированные деревянные рейки 4х5 см.
Пароизоляция
В конструкциях чердачных и межэтажных перекрытий в качестве пароизоляции, а также для предотвращения проникновения частиц утеплителя в жилое пространство рекомендуется применять Изоспан RS или Изоспан В.
Инструкция по монтажу пароизоляции
Изоспан RS (Изоспан В) укладывается между отделочным материалом потолка и черновым потолком, гладкой стороной к черновому потолку (шероховатой стороной вниз). Пароизоляция монтируется внахлёст (ширина горизонтальных и вертикальных нахлёстов 15-20 см). Материал крепится к черновому потолку при помощи строительного степлера или оцинкованных гвоздей с широкой шляпкой. Для обеспечения герметичности пароизоляционного слоя нахлёсты полотен пароизоляции необходимо проклеивать соединительной лентой Изоспан KL+, Изоспан KL, Изоспан SL или Изоспан ML proff; места примыканий пароизоляции к деревянным, бетонным и прочим поверхностям необходимо проклеивать соединительной лентой Изоспан ML proff или Изоспан KL+. Окончательно Изоспан RS (Изоспан В) крепится к черновому потолку антисептированными деревянными рейками 4х5 см (при отделке помещения вагонкой, фанерой, декоративными панелями и т.д.) или оцинкованными профилями (при отделке гипсокартоном). Внутренняя отделка помещения крепится к реечному каркасу или оцинкованным профилям с зазором 4-5 см между пароизоляцией и отделкой.
Вместо Изоспана RS (Изоспана В) в конструкциях чердачных и межэтажных перекрытий может применяться Изоспан C или Изоспан DM. Укладываются аналогично Изоспану RS (Изоспану В), гладкой стороной к черновому потолку (шероховатой стороной вниз).
Также в конструкциях чердачных и межэтажных перекрытий в качестве пароизоляции с эффектом энергосбережения может применяться Изоспан RF, Изоспан FS, Изоспан FD и Изоспан FX.
Изоспан RF (Изоспан FS, Изоспан FD, Изоспан FX) укладывается между отделочным материалом потолка и черновым потолком, металлизированной поверхностью вниз. Отражающая пароизоляция монтируется внахлёст (Изоспан FX — встык), ширина горизонтальных и вертикальных нахлёстов 15-20 см. Материал крепится к черновому потолку при помощи строительного степлера или оцинкованных гвоздей с широкой шляпкой. Для обеспечения герметичности пароизоляционного слоя нахлёсты полотен отражающей пароизоляции необходимо проклеивать металлизированной соединительной лентой Изоспан FL; места примыканий отражающей пароизоляции к деревянным, бетонным и прочим поверхностям, необходимо проклеивать соединительной лентой Изоспан ML proff или Изоспан KL+. Окончательно Изоспан RF (Изоспан FS, Изоспан FD, Изоспан FX) крепится к черновому потолку антисептированными деревянными рейками 4х5 см (при отделке помещения вагонкой, фанерой, декоративными панелями и т.д.) или оцинкованными профилями (при отделке гипсокартоном). Внутренняя отделка помещения крепится к реечному каркасу или оцинкованным профилям с зазором 4-5 см между отражающей пароизоляцией и отделкой. Необходимо соблюдать зазор 4-5 см между отражающей поверхностью Изоспана RF (Изоспана FS, Изоспана FD, Изоспана FX) и материалом внутренней отделки для обеспечения условий теплового отражения.
Рекомендуется не оставлять материалы ИЗОСПАН под длительным воздействием прямых и отраженных солнечных лучей.
Химические средства для обработки деревянных элементов могут привести к деструкции материалов ИЗОСПАН, поэтому монтаж материалов ИЗОСПАН необходимо осуществлять только после полного высыхания обработанных деревянных элементов конструкции.
Внешний вид материалов, присутствие и расположение логотипов могут отличаться от оригинала.
isospan.gexa.ru
Утепленные скатные кровли. Монтаж гидро-ветрозащиты и пароизоляции
Утепленные скатные кровли. Монтаж гидро-ветрозащиты и пароизоляции
|
1. кровельное покрытие |
|
Гидро-ветрозащита
В конструкции утеплённой скатной кровли для защиты утеплителя и несущих элементов от подкровельного конденсата, ветра и атмосферных осадков, проникающих под кровельное покрытие, рекомендуется применять трёхслойные гидро-ветрозащитные мембраны Изоспан AQ proff, Изоспан AQ 150 proff, Изоспан AS 130, Изоспан AS или Изоспан AM, не препятствующие выходу водяных паров из утеплителя в вентилируемый зазор.
При применении в мансардном помещении способа утепления по П-образной схеме или по схеме трапеции в качестве гидро-ветрозащиты рекомендуется применять усиленный материал Изоспан AQ proff или Изоспан AQ 150 proff.
Изоспан AQ proff, Изоспан AQ 150 proff, Изоспан AS 130, Изоспан AS и Изоспан АМ не предназначены для применения в качестве основного или временного кровельного покрытия!
Инструкция по монтажу гидро-ветрозащиты
Монтаж начинают с нижней части кровли. Изоспан AQ proff (Изоспан AQ 150 proff, Изоспан АS 130, Изоспан АS, Изоспан АМ) раскатывается на кровельных стропилах стороной с логотипами вверх. Гидро-ветрозащитная мембрана укладывается без натяжения. Монтаж ведётся горизонтальными полотнами, внахлёст (ширина горизонтальных и вертикальных нахлёстов не менее 15 см). Материал фиксируется на стропилах при помощи строительного степлера. Если остатка рулона не хватает на всю ширину кровли, то вертикальный нахлёст полотен мембраны выполняется на стропильной ноге.
В зоне карниза нижняя кромка первого ряда гидро-ветрозащитной мембраны укладывается на капельник и приклеивается к нему с помощью двухсторонней соединительной ленты Изоспан KL+. При укладке мембраны в зоне карниза следует избегать образования складок, препятствующих естественному стоку влаги с поверхности материала.
В ендове полотно гидро-ветрозащитной мембраны раскатывается поверх ендовных досок по всей длине ендовы и фиксируется при помощи строительного степлера по верхней поверхности ендовных досок, а также по стропилам (не ближе 30 см от оси ендовы). Нижняя кромка материала укладывается на капельник и приклеивается к нему с помощью двухсторонней соединительной ленты Изоспан KL+. Полотно гидро-ветрозащитной мембраны с левого ската заводится на ендову с перехлёстом не менее 15 см от ендовной доски правого ската и фиксируется при помощи строительного степлера по верхней поверхности ендовных досок, а также по стропилам (не ближе 30 см от оси ендовы). Излишек материала обрезается. Нижняя кромка полотна гидро-ветрозащитной мембраны с левого ската приклеивается к капельнику и к материалу, уложенному в ендову, с помощью двухсторонней соединительной ленты Изоспан KL+. Полотно гидро-ветрозащитной мембраны с правого ската заводится на ендову с перехлёстом не менее 15 см от ендовной доски левого ската и фиксируется при помощи строительного степлера по верхней поверхности ендовных досок, а также по стропилам (не ближе 30 см от оси ендовы). Излишек материала обрезается. Нижняя кромка полотна гидро-ветрозащитной мембраны с правого ската приклеивается к капельнику и к материалу, уложенному в ендову, с помощью двухсторонней соединительной ленты Изоспан KL+.
В зоне конька / хребта гидро-ветрозащитная мембрана перегибается через конёк / хребет на расстояние не менее 15 см и фиксируется на противоположном скате при помощи строительного степлера. Нахлёст проклеивается двухсторонней соединительной лентой Изоспан KL+.
Для обеспечения герметичности гидро-ветрозащитного слоя нахлёсты уложенных полотен мембраны рекомендуется проклеивать двухсторонней соединительной лентой Изоспан KL+; места примыканий гидро-ветрозащитной мембраны к трубам, мансардным окнам и другим элементам кровли необходимо проклеивать соединительной лентой Изоспан ML proff.
Окончательно Изоспан AQ proff (Изоспан AQ 150 proff, Изоспан АS 130, Изоспан АS, Изоспан AМ) закрепляется на стропилах деревянными антисептированными контррейками*. Для герметизации мест крепления контрреек применяется Самоклеющаяся Уплотнительная Лента, которая наклеивается на контррейки перед их монтажом. Контррейки монтируются вертикально по стропилам (уплотнительной лентой к гидро-ветрозащитной мембране) и крепятся гвоздями или саморезами. При монтаже контрреек в зоне ендовы необходимо оставлять зазор не менее 5см между контррейками и ендовными досками для отвода влаги.
По контррейкам монтируется обрешётка или сплошной дощатый настил в зависимости от типа кровельного покрытия.
Для обеспечения вентиляции подкровельного пространства с целью выветривания водяного пара и конденсата обязательно предусматривают:
1) вентилируемый зазор между наружной стороной гидро-ветрозащитной паропроницаемой мембраны Изоспан AQ proff (Изоспан AQ 150 proff, Изоспан АS 130, Изоспан АS, Изоспан AМ) и обрешёткой / сплошным настилом на толщину контррейки. Высота вентилируемого зазора зависит от длины и угла наклона ската крыши и определяется в соответствии с СП 17.13330 «Кровли»;
2) входные вентиляционные отверстия в нижней части крыши (в районе карниза) и выходные вентиляционные отверстия в верхней части крыши (в районе коньков / хребтов) для циркуляции воздуха;
3) свободный проход воздуха в вентилируемом зазоре от нижней к верхней части крыши (от карниза к коньку / хребту).
Система вентиляции должна быть устроена таким образом, чтобы исключить застой воздуха в подкровельном пространстве.
Пароизоляция
В конструкции утеплённой скатной кровли в качестве пароизоляции, а также для предотвращения проникновения частиц волокнистого утеплителя в жилое пространство рекомендуется применять Изоспан RS или Изоспан В.
Инструкция по монтажу пароизоляции
Пароизоляция монтируется с внутренней стороны утеплителя. Изоспан RS (Изоспан В) укладывается гладкой стороной к утеплителю, шероховатой — в сторону помещения. Монтаж ведётся снизу вверх, горизонтальными полотнами, внахлёст (ширина горизонтальных и вертикальных нахлёстов не менее 15 см). Материал крепится на стропила или по черновой обшивке при помощи строительного степлера или оцинкованных гвоздей с широкой шляпкой. Для обеспечения герметичности пароизоляционного слоя нахлёсты полотен пароизоляции необходимо проклеивать соединительной лентой Изоспан KL+, Изоспан KL, Изоспан SL или Изоспан ML proff; места примыканий пароизоляции к деревянным, бетонным и прочим поверхностям, необходимо проклеивать соединительной лентой Изоспан ML proff или Изоспан KL+. Окончательно Изоспан RS (Изоспан В) закрепляется на стропилах или черновой обшивке вертикальными антисептированными деревянными рейками 4х5 см (при отделке помещения вагонкой, фанерой, декоративными панелями и т.д.) или оцинкованными профилями (при отделке гипсокартоном). Внутренняя отделка помещения крепится к реечному каркасу или оцинкованным профилям с зазором 4-5 см между пароизоляцией и отделкой.
Вместо Изоспана RS (Изоспана В) в качестве пароизоляции в конструкции утеплённой скатной кровли может применяться Изоспан DM или Изоспан C. Укладываются аналогично Изоспану RS (Изоспану В), гладкой стороной к утеплителю, шероховатой — в сторону помещения.
Также в конструкции утеплённой скатной кровли в качестве пароизоляции с эффектом энергосбережения может применяться Изоспан RF, Изоспан FS, Изоспан FD и Изоспан FX.
Отражающая пароизоляция Изоспан RF (Изоспан FS, Изоспан FD, Изоспан FX) укладывается с внутренней стороны утеплителя, металлизированной поверхностью в сторону помещения. Монтаж ведётся снизу вверх, горизонтальными полотнами, внахлёст (Изоспан FX — встык), ширина горизонтальных и вертикальных нахлёстов не менее 15 см. Материал крепится на стропила или по черновой обшивке при помощи строительного степлера или оцинкованных гвоздей с широкой шляпкой. Для обеспечения герметичности пароизоляционного слоя нахлёсты полотен отражающей пароизоляции необходимо проклеивать металлизированной соединительной лентой Изоспан FL; места примыканий отражающей пароизоляции к деревянным, бетонным и прочим поверхностям, необходимо проклеивать соединительной лентой Изоспан ML proff или Изоспан KL+. Окончательно Изоспан RF (Изоспан FS, Изоспан FD, Изоспан FX) закрепляется на стропилах или черновой обшивке вертикальными антисептированными деревянными рейками 4х5 см (при отделке помещения вагонкой, фанерой, декоративными панелями и т.д.) или оцинкованными профилями (при отделке гипсокартоном). Внутренняя отделка помещения крепится к реечному каркасу или оцинкованным профилям с зазором 4-5 см между отражающей пароизоляцией и отделкой. Необходимо соблюдать зазор 4-5 см между отражающей поверхностью Изоспана RF (Изоспана FS, Изоспана FD, Изоспана FX) и материалом внутренней отделки для обеспечения условий теплового отражения.
* Высота контррейки выбирается в зависимости от высоты вентилируемого зазора, которая определяется в соответствии с СП.17.13330 «Кровли».
Для снижения строительных рисков, связанных с воздействием прямых и отраженных солнечных лучей, избыточным увлажнением, механическими повреждениями, рекомендуется кровельное покрытие монтировать сразу после монтажа гидро-ветрозащитной мембраны ИЗОСПАН.
Рекомендуется не оставлять материалы ИЗОСПАН под длительным воздействием прямых и отраженных солнечных лучей.
Химические средства для обработки деревянных элементов могут привести к деструкции материалов ИЗОСПАН, поэтому монтаж материалов ИЗОСПАН необходимо осуществлять только после полного высыхания обработанных деревянных элементов конструкции.
Внешний вид материалов, присутствие и расположение логотипов могут отличаться от оригинала.
isospan.gexa.ru
Цокольные перекрытия над вентилируемым подпольем. Монтаж ветрозащиты и пароизоляции.
Цокольные перекрытия над вентилируемым подпольем. Монтаж ветрозащиты и пароизоляции
|
1. пол |
|
Общие требования
При устройстве цокольного перекрытия рекомендуется:
1) монтировать деревянные элементы принудительной сушки и сухой утеплитель;
2) обратить особое внимание на тщательную герметизацию нахлёстов и примыканий пароизоляции;
3) обеспечить эффективную вентиляцию подпольного пространства;
4) провести комплекс дренажных работ для обеспечения эффективного отвода воды от фундамента.
Если планируется эксплуатация цокольного перекрытия в условиях высокой влажности со стороны подполья, то для устройства цокольного перекрытия необходимо применять материалы, не склонные к накоплению влаги и стойкие к её воздействию, т.е. конструкцию с использованием волокнистых утеплителей и деревянных элементов применять не рекомендуется.
Ветрозащита
В конструкции цокольного перекрытия над вентилируемым подпольем для защиты утеплителя от ветра, насекомых и для дополнительной фиксации утеплителя рекомендуется применять ветрозащитную мембрану Изоспан А цоколь.
Инструкция по монтажу ветрозащиты
Ветрозащитная мембрана Изоспан А цоколь монтируется по половым балкам со стороны подполья (снизу), внахлёст (ширина горизонтальных и вертикальных нахлёстов 15-20 см) и крепится к балкам при помощи строительного степлера. Сторона укладки материала не имеет значения. Изоспан А цоколь подшивается снизу досками чернового пола.
Пароизоляция
В конструкции цокольного перекрытия над вентилируемым подпольем в качестве пароизоляции, а также для предотвращения проникновения частиц утеплителя в жилое пространство рекомендуется применять Изоспан RS или Изоспан В.
Инструкция по монтажу пароизоляции
Изоспан RS (Изоспан В) укладывается по половым балкам над утеплителем, шероховатой стороной к утеплителю. Пароизоляция монтируется внахлёст (ширина горизонтальных и вертикальных нахлёстов 15-20 см). Материал крепится к половым балкам при помощи строительного степлера или оцинкованных гвоздей с широкой шляпкой. Для обеспечения герметичности пароизоляционного слоя нахлёсты полотен пароизоляции необходимо проклеивать соединительной лентой Изоспан KL+, Изоспан KL, Изоспан SL или Изоспан ML proff; места примыканий пароизоляции к деревянным, бетонным и прочим поверхностям необходимо проклеивать соединительной лентой Изоспан ML proff или Изоспан KL+. Рекомендуется устраивать зазор 4-5 см между Изоспаном RS (Изоспаном В) и чистовым полом. Для этого поверх пароизоляции монтируются антисептированные деревянные рейки 4х5 см.
Вместо Изоспана RS (Изоспана В) в конструкциях цокольных перекрытий может применяться Изоспан C или Изоспан DM. Укладываются аналогично Изоспану RS (Изоспану В), шероховатой стороной к утеплителю.
Также в конструкциях цокольных перекрытий в качестве пароизоляции с эффектом энергосбережения может применяться Изоспан RF, Изоспан FS, Изоспан FD и Изоспан FX.
Изоспан RF (Изоспан FS, Изоспан FD, Изоспан FX) укладывается по половым балкам над утеплителем, металлизированной поверхностью вверх. Отражающая пароизоляция монтируется внахлёст (Изоспан FX — встык), ширина горизонтальных и вертикальных нахлёстов 15-20 см. Материал крепится к половым балкам при помощи строительного степлера или оцинкованных гвоздей с широкой шляпкой. Для обеспечения герметичности пароизоляционного слоя нахлёсты полотен отражающей пароизоляции необходимо проклеивать металлизированной соединительной лентой Изоспан FL; места примыканий отражающей пароизоляции к деревянным, бетонным и прочим поверхностям, необходимо проклеивать соединительной лентой Изоспан ML proff или Изоспан KL+. Необходимо соблюдать зазор 4-5 см между отражающей поверхностью Изоспана RF (Изоспана FS, Изоспана FD, Изоспана FX) и чистовым полом для обеспечения условий теплового отражения. Для этого поверх пароизоляции монтируются антисептированные деревянные рейки 4х5 см.
Рекомендуется не оставлять материалы ИЗОСПАН под длительным воздействием прямых и отраженных солнечных лучей.
Химические средства для обработки деревянных элементов могут привести к деструкции материалов ИЗОСПАН, поэтому монтаж материалов ИЗОСПАН необходимо осуществлять только после полного высыхания обработанных деревянных элементов конструкции.
Внешний вид материалов, присутствие и расположение логотипов могут отличаться от оригинала.
isospan.gexa.ru
Внутренние стены (межкомнатные перегородки). Монтаж пароизоляции
Внутренние стены (межкомнатные перегородки)
В связи с возможностью наличия в строительных материалах остаточной влажности монтаж паро-влагоизоляционных материалов в конструкции внутренних стен (межкомнатных перегородок) рекомендуется вести согласно варианту 1 или варианту 2 (в зависимости от режима эксплуатации помещений).
Вариант 1
Внутренние стены (межкомнатные перегородки) между помещениями с нормальным режимом эксплуатации (температура воздуха 18-24 °C, относительная влажность не более 60%). Монтаж ветрозащиты.
 |
 |
1. отделка
2. контррейка
3. ветрозащитная мембрана Изоспан А (Изоспан АМ)
4. утеплитель
В конструкциях внутренних стен (межкомнатных перегородок) для предотвращения проникновения частиц утеплителя в жилое пространство рекомендуется применять ветрозащитную мембрану Изоспан А или гидро-ветрозащитную мембрану Изоспан АМ, не препятствующую выходу остаточной влаги из утеплителя и деревянных элементов конструкции.
Инструкция по монтажу ветрозащиты
Изоспан А (Изоспан АМ) монтируется с обеих сторон теплоизоляционного слоя. Сторона укладки материала не имеет значения. Монтаж ведётся снизу вверх, горизонтальными полотнами, внахлёст (ширина горизонтальных и вертикальных нахлёстов не менее 10 см). Материал фиксируется на элементах несущего каркаса при помощи строительного степлера или иным способом. Окончательно Изоспан А (Изоспан АМ) закрепляется на несущем каркасе вертикальными антисептированными деревянными рейками 4х5 см (при отделке помещения вагонкой, фанерой, декоративными панелями и т.д.) или оцинкованными профилями (при отделке гипсокартоном). Внутренняя отделка помещения крепится к реечному каркасу или оцинкованным профилям с зазором 4-5 см между мембраной и отделкой.
Вариант 2
Внутренние стены (межкомнатные перегородки) между помещением с нормальным режимом эксплуатации (температура воздуха 18-24 °C, относительная влажность не более 60%) и помещением с повышенной температурой и влажностью (ванная, душевая и т.д.). Монтаж ветрозащиты и пароизоляции.
 |
 |
1. отделка
2. контррейка
3. ветрозащитная мембрана Изоспан А (Изоспан АМ)
4. утеплитель
5. пароизоляция Изоспан RS (Изоспан В)
Ветрозащита
В конструкциях внутренних стен (межкомнатных перегородок) для предотвращения проникновения частиц утеплителя в жилое пространство рекомендуется применять ветрозащитную мембрану Изоспан А или гидро-ветрозащитную мембрану Изоспан АМ, не препятствующую выходу остаточной влаги из утеплителя и деревянных элементов конструкции.
Инструкция по монтажу ветрозащиты
Изоспан А (Изоспан АМ) монтируется со стороны помещения с нормальным режимом эксплуатации, вплотную к утеплителю. Сторона укладки материала не имеет значения. Монтаж ведётся снизу вверх, горизонтальными полотнами, внахлёст (ширина горизонтальных и вертикальных нахлёстов не менее 10 см). Материал фиксируется на элементах несущего каркаса при помощи строительного степлера или иным способом. Окончательно Изоспан А (Изоспан АМ) закрепляется на несущем каркасе вертикальными антисептированными деревянными рейками 4х5 см (при отделке помещения вагонкой, фанерой, декоративными панелями и т.д.) или оцинкованными профилями (при отделке гипсокартоном). Внутренняя отделка помещения крепится к реечному каркасу или оцинкованным профилям с зазором 4-5 см между мембраной и отделкой.
Пароизоляция
В конструкциях внутренних стен (межкомнатных перегородок) в качестве пароизоляции, а также для предотвращения проникновения частиц утеплителя в жилое пространство рекомендуется применять Изоспан RS или Изоспан В.
Инструкция по монтажу пароизоляции
Пароизоляция монтируется на теплоизоляционный слой со стороны помещения с повышенной температурой и влажностью (ванная, душевая и т.д.). Изоспан RS (Изоспан В) укладывается гладкой стороной к утеплителю, шероховатой — в сторону помещения. Монтаж ведётся снизу вверх, горизонтальными полотнами, внахлёст (ширина горизонтальных и вертикальных нахлёстов не менее 15 см). Материал крепится на элементы несущего каркаса (балки, стойки) или по черновой обшивке при помощи строительного степлера или оцинкованных гвоздей с широкой шляпкой. Для обеспечения герметичности пароизоляционного слоя нахлёсты полотен пароизоляции необходимо проклеивать соединительной лентой Изоспан KL+, Изоспан KL, Изоспан SL или Изоспан МL proff; места примыканий пароизоляции к деревянным, бетонным и прочим поверхностям, необходимо проклеивать соединительной лентой Изоспан ML proff или Изоспан KL+. Окончательно пароизоляция закрепляется на несущем каркасе или черновой обшивке вертикальными антисептированными деревянными рейками 4х5 см (при отделке помещения вагонкой, фанерой, декоративными панелями и т.д.) или оцинкованными профилями (при отделке гипсокартоном). Внутренняя отделка помещения крепится к реечному каркасу или оцинкованным профилям с зазором 4-5 см между пароизоляцией и отделкой.
Вместо Изоспана RS (Изоспана В) в конструкциях внутренних каркасных стен может применяться Изоспан C или Изоспан DM. Укладываются аналогично Изоспану RS (Изоспану В), гладкой стороной к утеплителю, шероховатой — в сторону помещения.
Рекомендуется не оставлять материалы ИЗОСПАН под длительным воздействием прямых и отраженных солнечных лучей.
Химические средства для обработки деревянных элементов могут привести к деструкции материалов ИЗОСПАН, поэтому монтаж материалов ИЗОСПАН необходимо осуществлять только после полного высыхания обработанных деревянных элементов конструкции.
Внешний вид материалов, присутствие и расположение логотипов могут отличаться от оригинала.
isospan.gexa.ru
Изоспан RS — армированная пароизоляция, гидроизоляция
Изоспан RS
Краткое описание: армированная паро-гидроизоляция
Описание: Изоспан RS представляет собой трёхслойный материал, выполненный из полипропиленового нетканого полотна и полипропиленовой плёнки, армированных сеткой для достижения высокой прочности. Одна сторона материала гладкая, другая — шероховатая.
Материал Изоспан RS обладает высоким сопротивлением паропроницанию, водоупорностью и прочностью, что позволяет применять его в качестве:
• пароизоляции для защиты утеплителя и внутренних элементов конструкций от проникновения паров воды изнутри помещения, а также для защиты внутреннего пространства здания от проникновения частиц волокнистого утеплителя в конструкциях утеплённых скатных кровель, каркасных стен и перекрытий;
• паро-гидроизоляции в конструкциях плоских кровель;
• гидроизолирующей прослойки при устройстве полов по бетонным основаниям.
При соблюдении всех требований к монтажу применение пароизоляции Изоспан RS позволяет сохранить теплоизоляционные свойства утеплителя и продлить срок службы всей конструкции.
Технические характеристики материала Изоспан RS:
| Состав | Максимальная сила растяжения в прод./попер. направлении, Н/50 мм, не менее | Сопротивление паропроницанию м2 час Па/мг., не менее | Водоупорность мм.вод.ст., не менее |
УФ-стабильность, мес., не менее |
| 100% полипропилен | 413/168 | 7,0 | 1200 | 3-4* |
Температурный диапазон применения материала от -60 до + 80 0С
* — приведенные данные по результатам лабораторных испытаний.
УФ-стабилизаторы, входящие в состав материалов ИЗОСПАН, замедляют процесс снижения характеристик под действием УФ-излучения, но не останавливают его полностью.
Рекомендуется не оставлять материалы ИЗОСПАН под длительным воздействием прямых и отраженных солнечных лучей.
Технические характеристики материалов ИЗОСПАН определяются по:
ГОСТ 31899-2 — Максимальная сила растяжения;
ГОСТ 25898 (при температуре 23°С и относительной влажности 50%) — Сопротивление паропроницанию;
ГОСТ 3816 — Водоупорность.
