Изготовление калитки из профнастила своими руками – Как сделать калитку из профнастила своими руками — пошаговая инструкция по изготовлению конструкции с фото, видео и чертежами

Содержание

как сделать и установить, фото, видео и чертежи с пошаговой инструкцией


Оригинально выполненная калитка из профнастила своими руками гармонично дополнит любое ограждение дачного участка. Потраченное время на калитку с лихвой компенсирует уважительное отношение окружающих к владельцу дачи, а периметр забора приобретет завершенность.

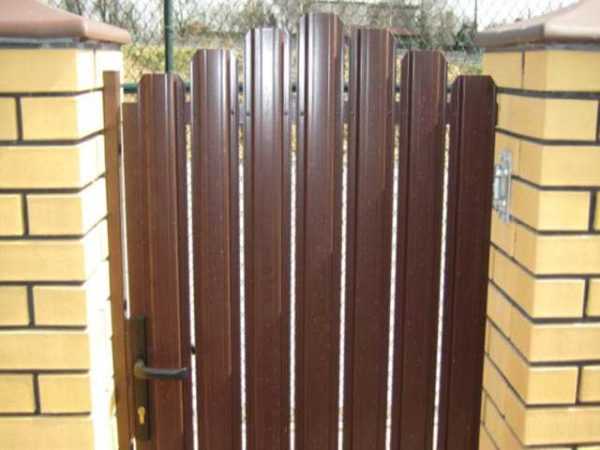

Створка из профлиста, сделанная своими руками

Вернуться к оглавлению

Содержание материала

Особенности калиток из профнастила

Внешний вид, материалы, используемые для постройки забора и калитки, целиком зависят от предпочтения хозяев. При этом они ориентированы на эстетические предпочтения и финансовые возможности. Одним из оптимальных вариантов хорошего сочетания цены, качества и презентабельного внешнего вида представлено использование листов профнастила.

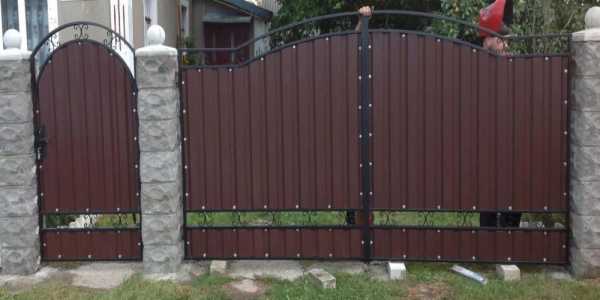

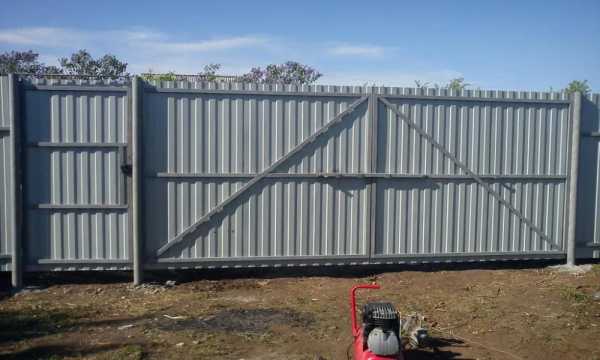

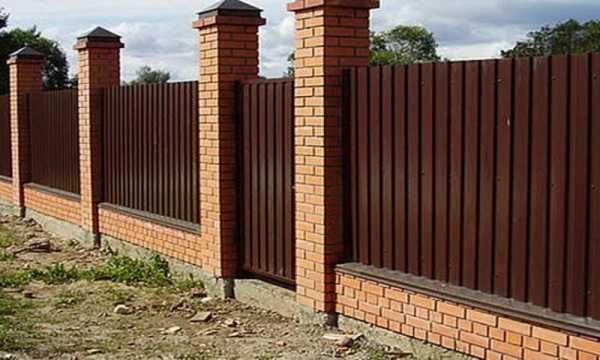

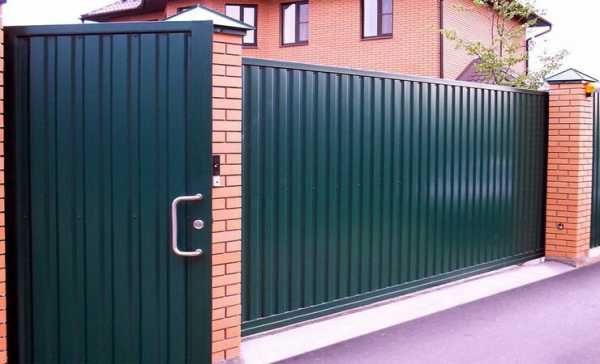

На фото ниже изображены дверца и ворота из профлиста.

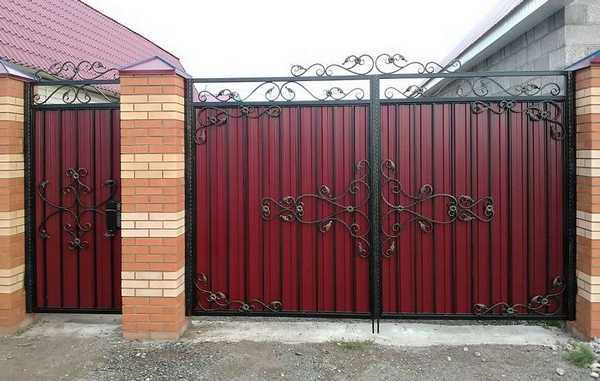

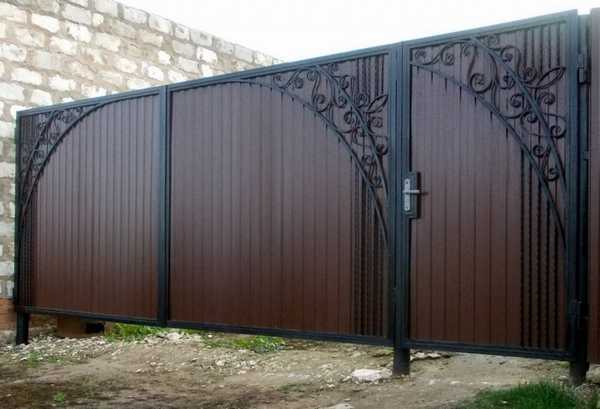

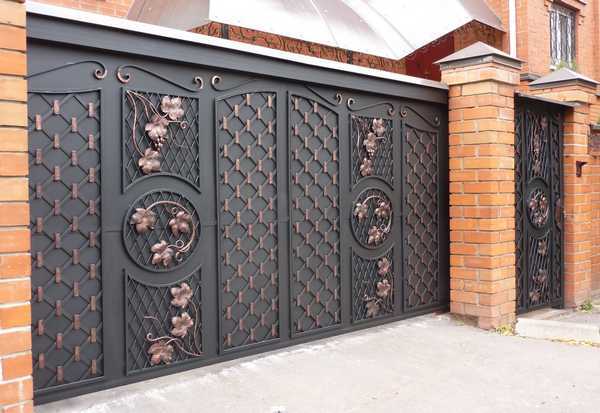

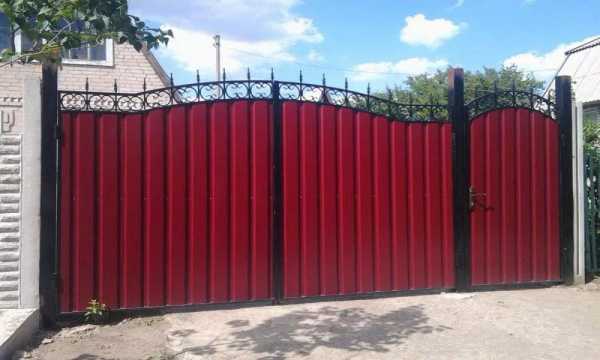

Калитка и ворота с элементами ковки

Плюсы

К положительным параметрам использования этого материала для изготовления калитки из профлиста своими руками относят:

  1. Простота обработки. Лист профнастила имеет относительно малый вес. Для его обрезки достаточно бытового инструмента.
  2. Выбор комплектующих. Для крепления этого материала разработан крепёж под любой базовый цвет, созданы элементы, придающие гармоничный вид изделию (уголки, ограничители и прочее).
  3. Эстетичный вид. Профнастил выпускают разной расцветки, что позволяет подбор соответствующей основному цвету забора и фасада дома.
  4. Предупреждение коррозии при воздействии внешней среды. Поверхность изделия покрывается финишным слоем из современных полимеров, препятствующих воздействию ультрафиолета, осадков, атмосферных перепадов температур.
  5. Гарантия производителя. Минимальный срок службы без изменения потребительских свойств, заявленный производителями, составляет не менее 50 лет.
  6. Отсутствие ограничений. Лист металлопрофиля выпускают длиной до 12 метров, что позволяет конструировать забор и калитку любой высоты.
  7. Простота обслуживания. Весь период эксплуатации ворот из профнастила нет нужды в покраске или проведении текущего ремонта. Достаточно периодически очищать его от пыли или грязи обычной водой.

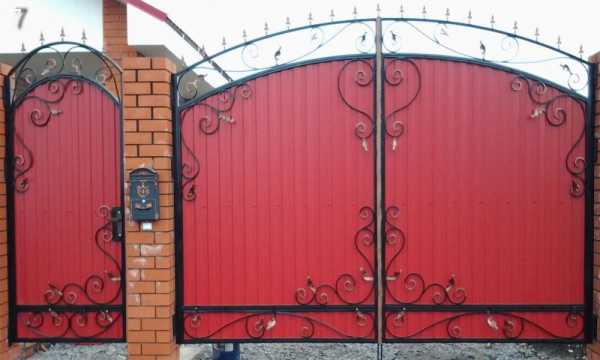

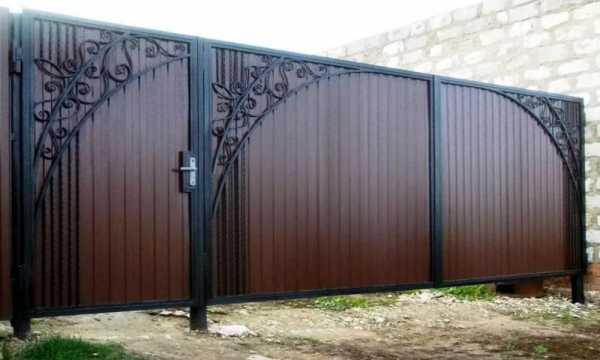

Модели с коваными вставками смотрятся изящно

Еще одним преимуществом перед другими материалами представлена цена профнастила. Для изготовления калитки необходим всего лишь один стандартный лист, а также несколько метров профильной трубы.

Себестоимость готового изделия минимальна.

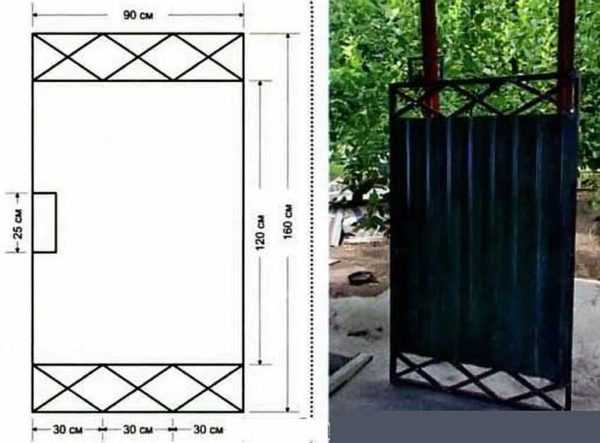

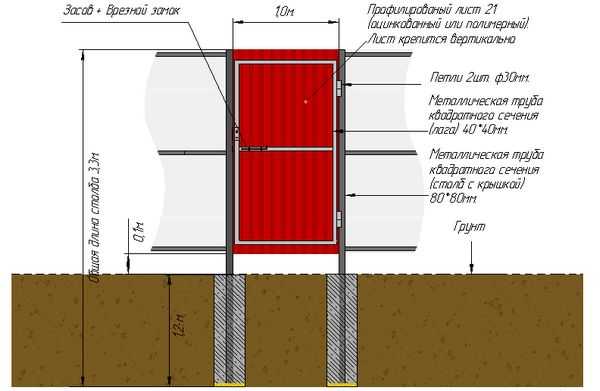

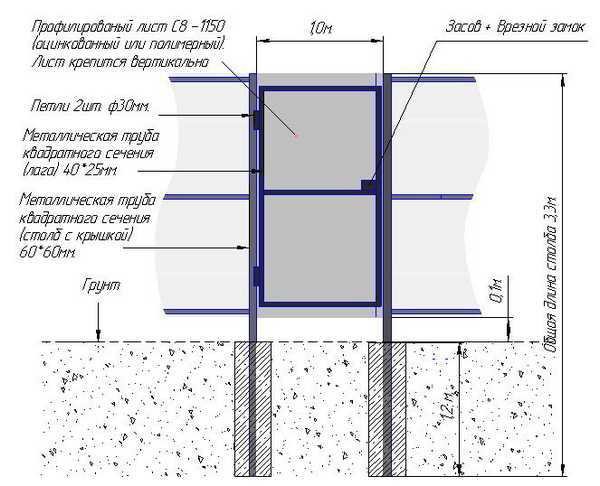

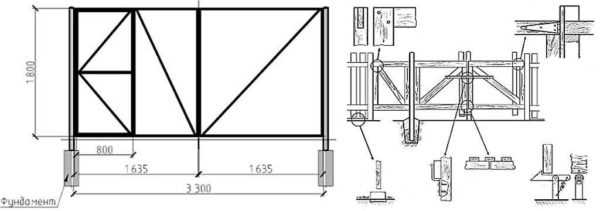

Подробный чертеж дверцы из металлопрофиля

Минусы

Список отрицательно характеризующих потребительских качеств этого материала представлен следующим:

  • защитные функции профнастила ограничены – листы тонкие, легко повреждаются не только при воздействии тяжелых острых предметов, но и деформации руками при должном усилии;
  • механические повреждения наружного покрытия (царапины, сколы и прочее) приводят к образованию ржавчины, а при восстановлении поверхности необходимо подбирать цвет красящего состава;
  • низкие звукоизоляционные качества профнастила.

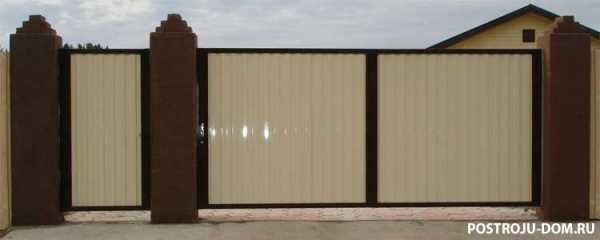

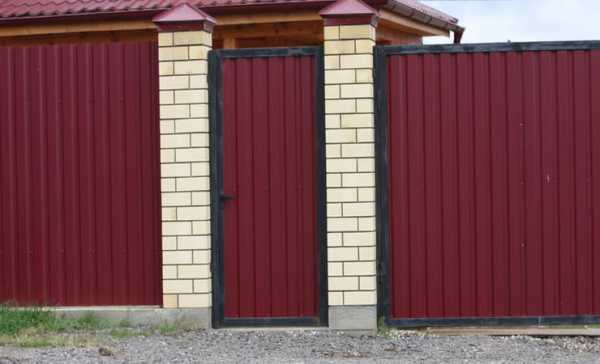

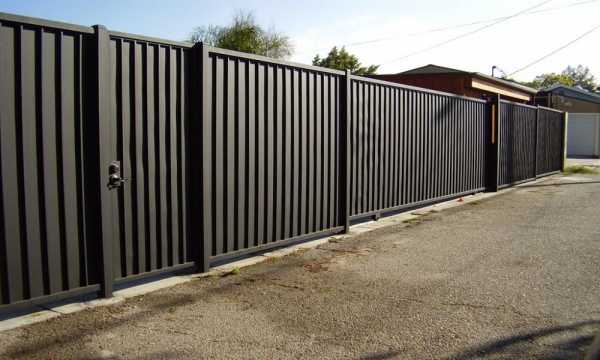

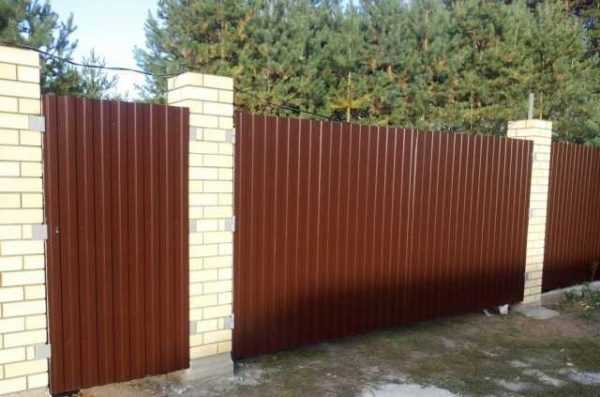

Калитка и ворота из профнастила

Являются ли эти недостатки существенными, каждый владелец домостроения определяет индивидуально. Но преимущества выбора профнастила в качестве основания для входной конструкции безусловны.

Вернуться к оглавлению

Подготовительные работы

Театр начинается с вешалки, а любая конструкция – с расчётов и чертежа. Ширина калитки должна обеспечивать свободный проход людей с малогабаритными вещами. Для этих целей достаточного 1 метра. При больших габаритах увеличивается парусность и вес конструкции, что потребует монтажа более двух петель, а также необходимо будет ставить дополнительный запор и устанавливать трубы большего диаметра.

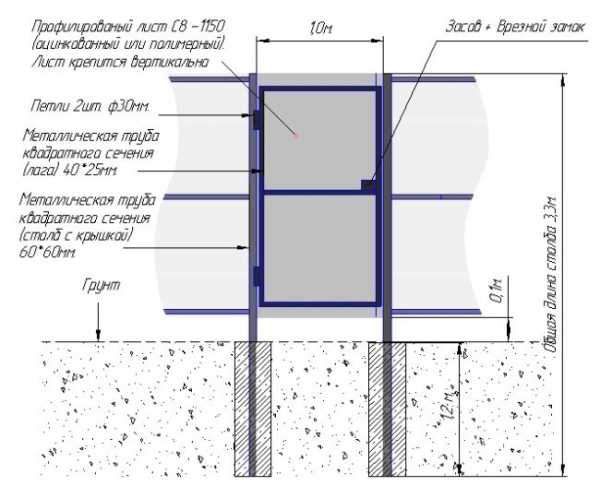

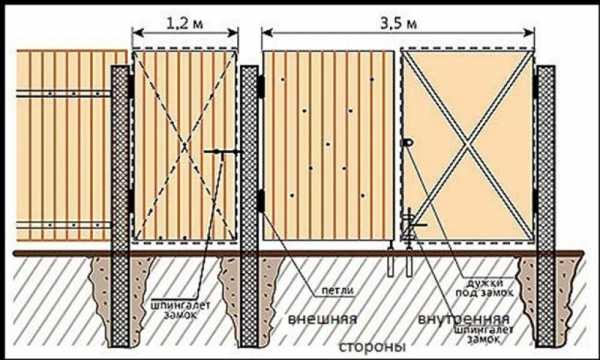

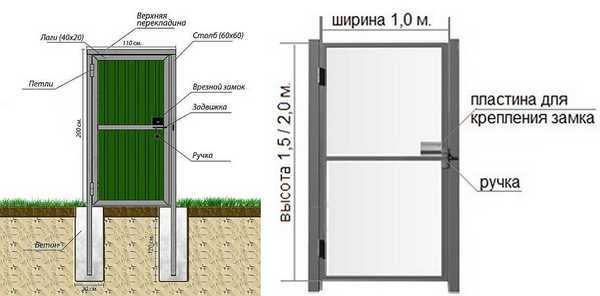

Схема основных элементов створки из профнастила для установки своими руками

Калитка для забора из профнастила может быть любой высоты – выбор индивидуален. Но опыт показывает, что низкая конструкция не обеспечит зрительного ограничения для любопытствующих лиц и смотрится не очень хорошо. При значительной разнице высоты забора и двери проём сверху закрывают вставкой из профиля того же цвета, что основная конструкция.

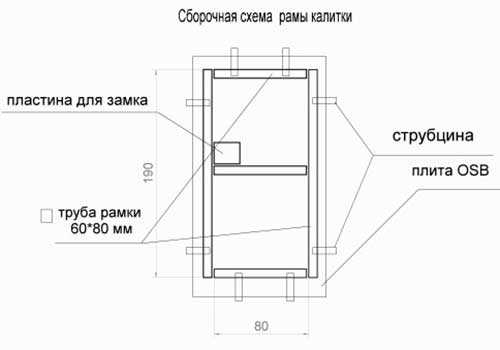

Схема каркаса дверцы из профнастила

Определив основные размеры ворот из профнастила, делаем чертежи или схемы (эскизы) конструкции. Поскольку конструкция проста, с этой задачей может справиться любой человек, но в данном случае необходимо учитывать следующее:

  1. Конструкция должна быть жёсткой. Количество внутренних рёбер определяют с учётом высоты и ширины конструкции.
  2. Размечая основные элементы, определяют их длину. Обращают особое внимание на виды стыков профильной трубы и её размеры.
  3. При предполагаемой установке мощного врезного запирающего устройства или задвижки предусматривают дополнительные элементы усиления конструкции.
  4. Определяют высоту опорных столбов с учётом их погружения в землю на глубину не менее уровня промерзания почвы для региона, места крепления замка, а также расположения петель.

Схема структурных частей дверцы из профнастила

После подготовки чертежа рассчитывают общее количество необходимого материала по категориям и количеству. Эти сведения помогут исключить излишки, следовательно, сократят расходы.

Вернуться к оглавлению

Изготовление и монтаж

При сборке конструкции калитки из профнастила своими руками поможет пошаговая инструкция:

  • разметка места расположения столбов, земляные работы;
  • установка столбов, их бетонирование;
  • изготовление каркаса;
  • установка петель, запирающих устройств;
  • монтаж профильного листа.

Схема подбора профильных труб для каркаса

От качества выполненных работ каждого этапа зависит комфортное использование калитки без необходимости внесения изменений и доработки конструкции длительное время.

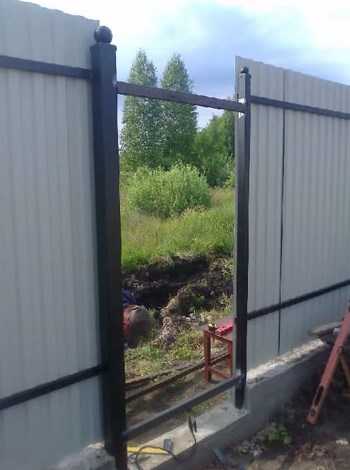

Установка столбов своими руками

В качестве столбов используют профильные или обычные трубы. Рекомендуют использовать квадратную трубу со стороной не менее 50 мм и толщиной стенок 2 мм, а круглую – с сечением от 1,5 дюймов.

Способы установки опор

Последовательность работ представлена пошаговой инструкцией:

  1. Трубы обрезают до необходимого размера угловой шлифовальной машинкой. Устраняют ржавчину и грунтуют.
  2. Копка лунок на планируемую глубину проводится любым удобным способом. Центры ям должны соответствовать расчётному расстоянию между столбами. Использование строительного бура потребует более точной разметки, так как яма, выкопанная лопатой, позволяет провести корректировку положения, первое же эту возможность исключает.
  3. Если нижний конец столба не заварен, то для препятствования попаданию влаги в низ ямы укладывают рубероид и делают прослойку из щебня.
  4. Часть столба, погружаемая в землю, покрывается битумом.
  5. Столбы выставляют по уровню и заливают бетонным раствором, подготовленным в пропорциях: 1 часть цемента, 2 части песка, 3 части щебня.

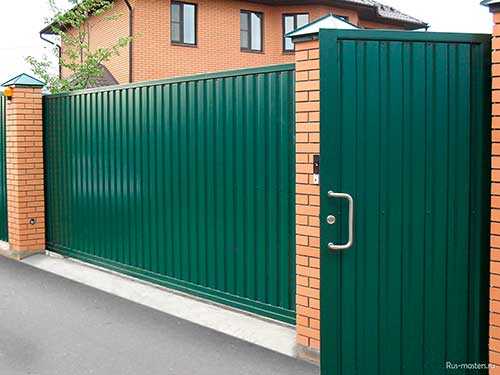

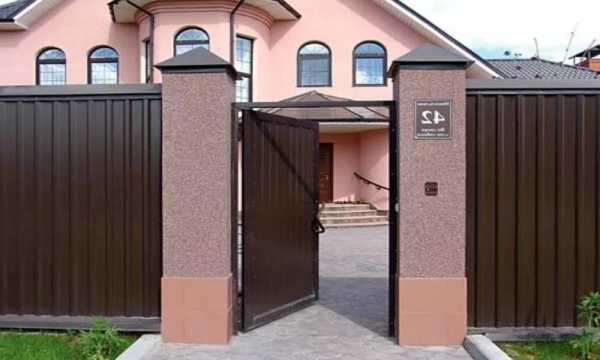

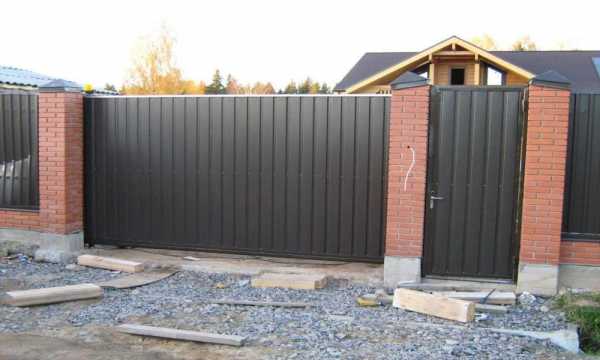

На фото изображены ворота частного дома с дверной створкой.

Пример оборудования входной группы с встроенной дверцей

Период высыхания бетона зависит от внешнего температурного окружения. Воздерживаются от бетонирования конструкций, если на улице менее 4 градусов тепла или стоит преобладающая жаркая погода. В последнем случае необходимо регулярное поливание водой для постепенного затвердевания бетона.

Не лишне изготовить навес над калиткой, который в дождливую погоду даст возможность открыть замок и при этом не промокнуть.

Если козырек над калиткой дополнен кованными мастером элементами, то визуально вход на участок будет казаться солидным и изысканным.

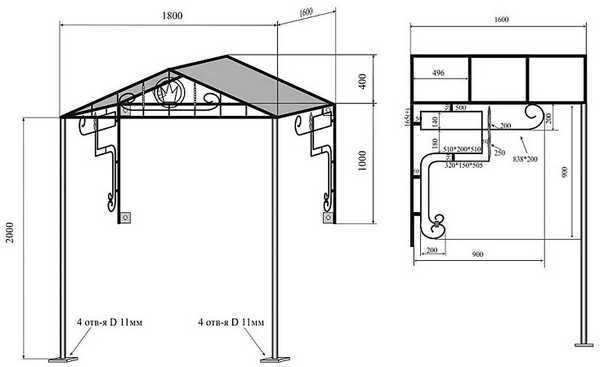

Схема навесной части

Как правильно произвести бурение под столбы забора, можно узнать по ссылке.

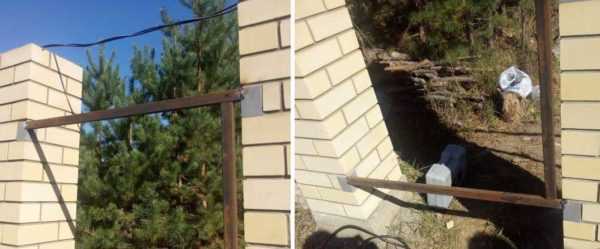

Изготовление калитки из металлопрофиля своими руками

Для каркаса используют профильную трубу. Её размер зависит от ширины и высоты изделия. Для изделия 1000х2000 мм достаточна квадратная труба 40х20х1,8 мм.

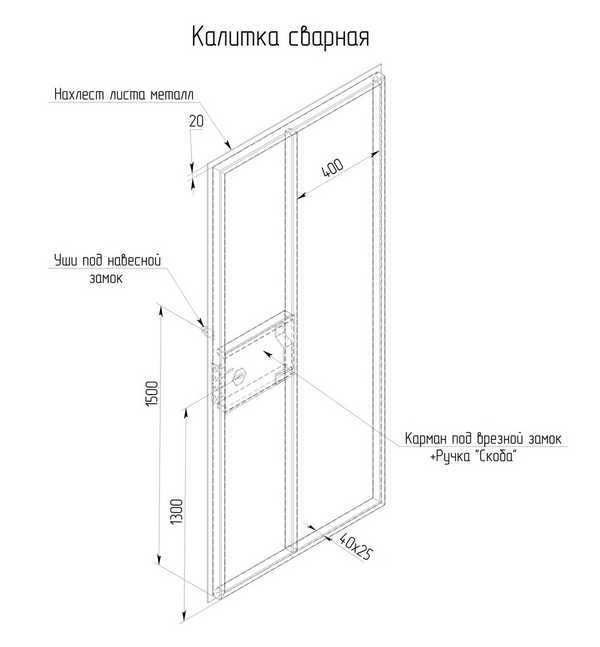

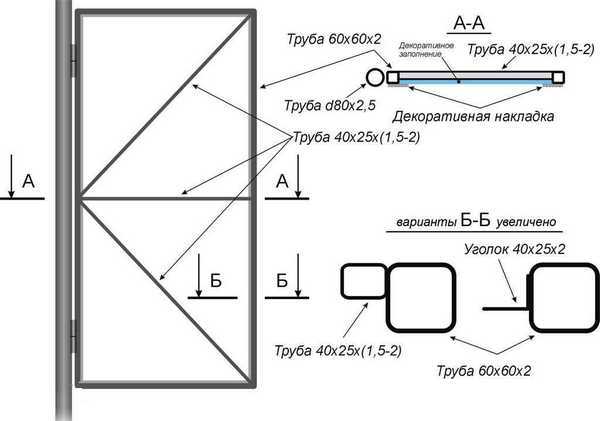

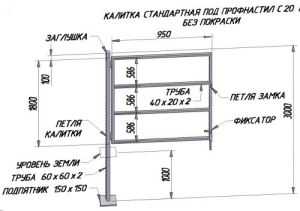

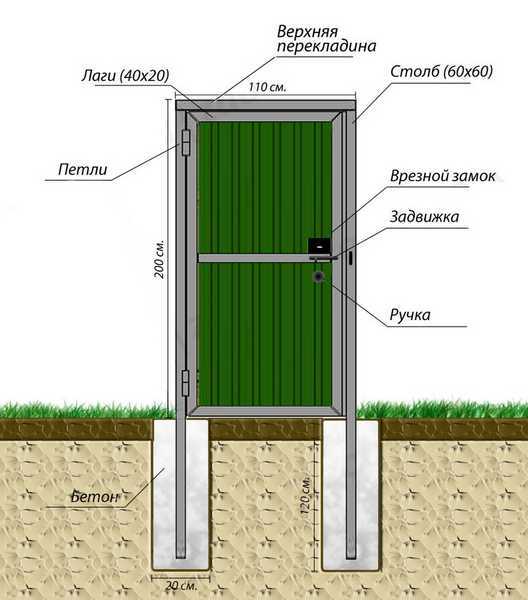

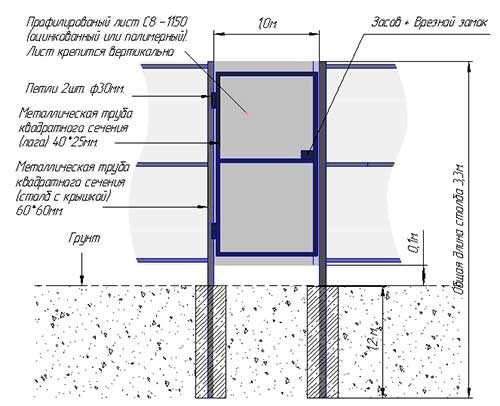

Чертеж каркаса с указанием размеров

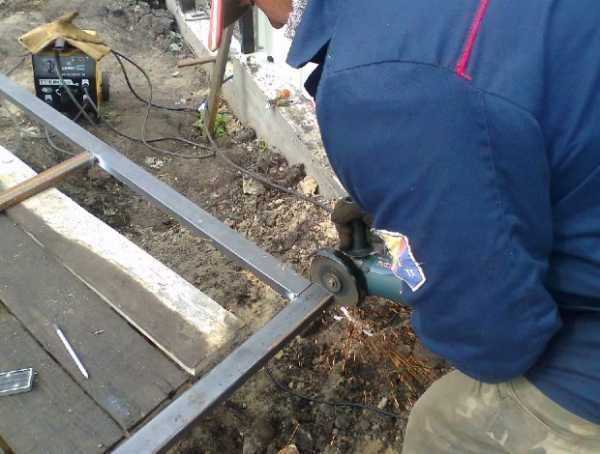

Изготовление калитки из профнастила дома своими руками проводят в такой последовательности:

  1. По расчётным размерам отрезают наружные элементы с учётом варианта стыковки (под углом 45° или перпендикулярно).
  2. На ровной поверхности выкладывают заготовку и прихватами подваривают с обеих сторон, исключая термический «увод» металла.
  3. Отрезают заготовки под рёбра жесткости, устанавливают на предусмотренные места, прихватывают сваркой.
  4. Устанавливают калитку между столбами с учётом технологического расстояния для установки навесов, с помощью сварки и остатков труб проводят временное закрепление конструкции.
  5. Устанавливают навесы на штатные места, проводят предварительное крепление на створке калитки и столбе сваркой. Приваривается фиксатор, ограничивающий движение двери в одну сторону, крепят запор.
  6. С помощью болгарки отделяют каркас от труб, проводят сварку всех швов, не допуская перегрева металла.
  7. Проводится пробная установка калитки на штатное место, проверяется плавность открытия и точность технологических зазоров.
  8. Поверхность каркаса зачищают от последствий работы сварочного аппарата, ржавчины, грунтуют.
  9. Устанавливается кованая конструкция с козырьком, если есть необходимость.
  10. После полного высыхания грунтовки красят столбы и каркас калитки в предпочитаемый владельцем цвет.

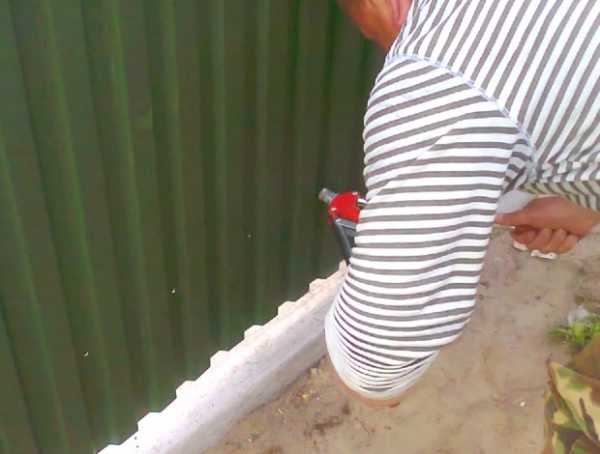

  11. Профлистом занимаются отдельно. Обрезают до нужных размеров, с помощью самонарезающих шурупов с головками под основной цвет крепят на каркас, проводят установку калитки.

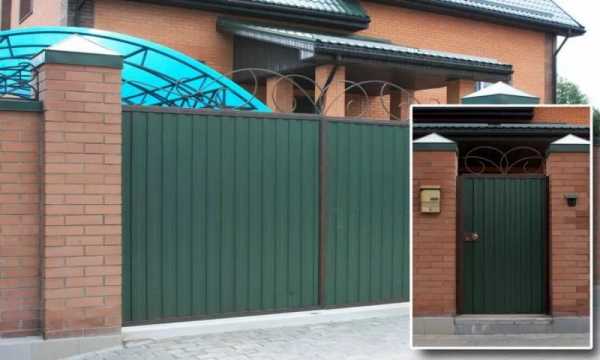

На фото изображен интересный дизайн ограды на даче.

Вариант дизайнерского оформления ворот и входной двери

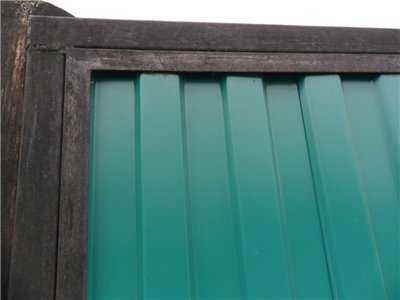

Во избежание мелких механических повреждений, полученных при работе электрическим инструментом в ходе установки запирающих устройств (замок, запор, защёлка), крепление профильного листа проводят в последнюю очередь.

Как изготавливается калитка из профильной трубы, можно узнать по ссылке.

Вернуться к оглавлению

Установка замка

Существуют следующие варианты запирающих механизмов для калиток:

  • запор обыкновенный;
  • замок с внутренней установкой;
  • накладной замок, где имеется защелка и ручка;
  • навесной;
  • с электрическим исполнительным механизмом;
  • домофонного типа.

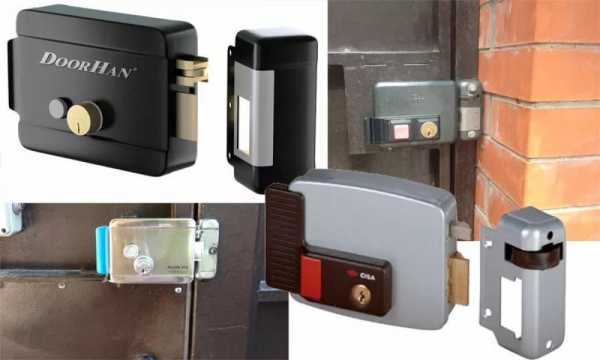

Виды запирающих устройств

Выбирают запирающее устройство в зависимости от целесообразности использования того или иного механизма. Электромеханические и замки видеодомофонного типа практичны, но стоят дорого, а их схемы требуют постоянного источника питания. Навесной замок ненадёжен – петельное крепление нарушается простыми приспособлениями. Исходя из этого, оптимальна установка внутреннего (врезного) или накладного замка.

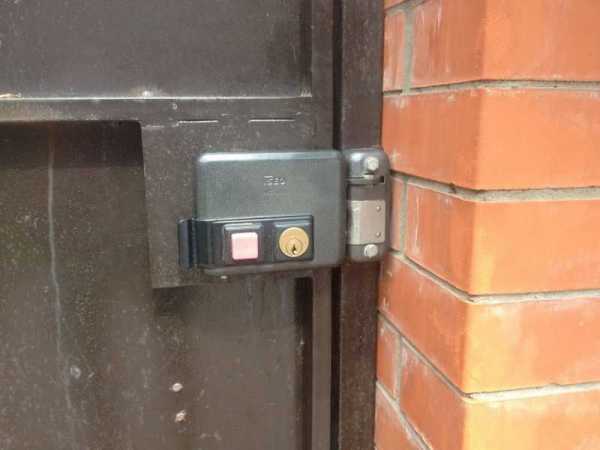

На фото изображен замок для калитки забора.

Размещенный электромеханический механизм

Устанавливают замок на калитку из профлиста своими руками в два этапа. Первый заключается в подготовке технологических отверстий в ходе сборки каркаса, второй – непосредственный монтаж замкового устройства.

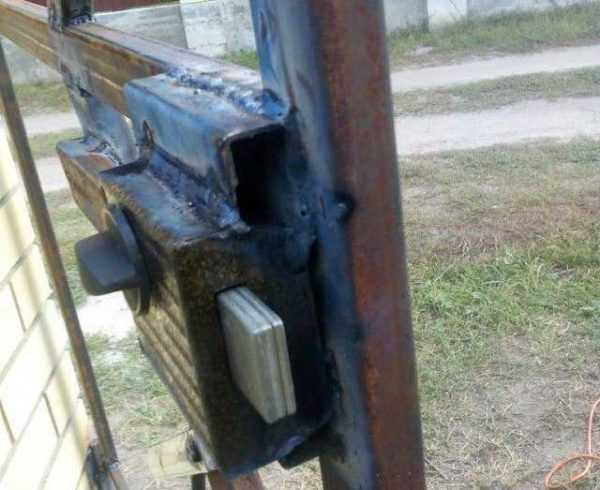

Основанием для крепления накладного замка является ребро жёсткости. Для увеличения плоскости изготавливается и приваривается дополнительная планка из профильной трубы, используемой к конструкции каркаса. При этом отверстие для ключа располагают вне опорной плоскости.

Схема устройства дверцы из профнастила со специально оборудованным местом для замка

Последовательность работ представлена следующим порядком:

  1. Разметка расположения замка на каркасе. В закрытом положении он должен плотно закреплять конструкцию, исключая её «гуляние». Для жёсткости предусматривают дополнительный запор.
  2. Если замковый механизм шире используемых труб для каркаса, то на этапе его сборки необходимо сварить короб, примыкающий к ребру жёсткости из полоски металла толщиной 2–3 мм. Размеры должны исключить касание замком стенок. С помощью болгарки с малым обрезным кругом на торце полотна вырезают отверстие под ригель, а на полотне – под ключ.
  3. Если ширина замкового устройства меньше размера каркасных труб, вырезают отверстие по внешнему размеру замка.
  4. Погружают замок до штатного положения, размечают положение крепёжных элементов и мест, где следует сделать отверстия для ключа и ручки.
  5. С помощью напильника устраняют зазубрины и неровности кромок.
  6. Если покраска каркаса была произведена до установки замка, то посадочные места подкрашивают.
  7. Размечают и вырезают отверстия на плоскости профлиста, после чего все элементы устанавливают на штатные места.

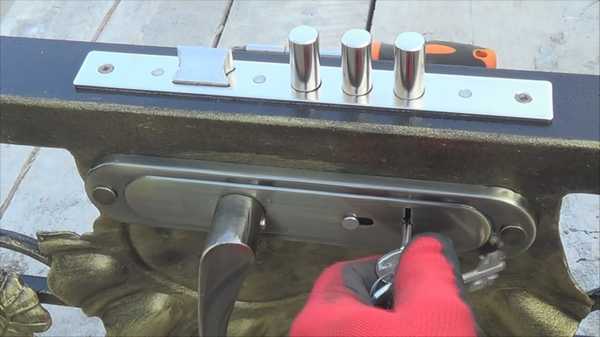

На фото ниже изображен замок.

Проверка функционирования

Заключительный этап установки накладного (врезного) замка представлен монтажом ответной планки. Для точного определения места её размещения на ригель наносят легко красящий состав (зубная паста, мел, шпаклевка и прочее), закрывают дверь, замок приводят в положение «закрыто».

Следы, оставленные ригелем, будут местом размещения ответной планки.

Один из примеров самостоятельной установки замков представлен на видео ниже.

Информация о том, как сделать калитку из профнастила своими руками при наличии необходимого инструмента и начальных навыков сварочных работ, позволяет создать распашные конструкции любых размеров. Не составит труда даже собрать ворота из профнастила своими руками. Добавляется ковка, например, на столбах в виде голов животных. Сделать конструкцию эксклюзивной и оригинальной можно и иными способами, даже без сварки.

На фото ниже изображена входная створка с воротами.

Дополнительная установка ковки на воротную часть

Вернуться к оглавлению

Видео

На видео представлен пошаговый монтаж уличной калитки самостоятельно. Этот мастер-класс будет полезен для изготовления и установки конструкции на даче или садовом участке.

zaborsebe.ru

выбор профиля, составление схемы и самостоятелный монтаж

Профнастил — универсальный строительный материал, производимый из металлических листов методом холодной прокатки, в результате которой образуется гофрированное сечение. Профлисты используются для возведения сооружений, монтажа перекрытий, обустройства ограждений. Большой популярностью пользуются заборы из этого материала. Сделать калитку из профнастила своими руками не составит труда, для этого потребуются минимальные навыки слесарных работ.

Особенности материала

Стальная основа и полученные в результате прокатки ребра жесткости придают профилированным листам высокие прочностные характеристики. Конструкции из этого материала довольно легкие, но обеспечивают прекрасные эксплуатационные показатели.

Используйте профнастил для создания калитки на своем участке

Механические характеристики

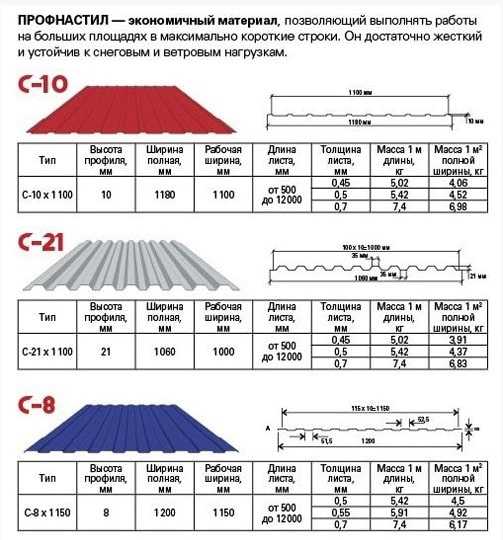

В зависимости от толщины листа, формы и высоты гофра определяется область применения материала. По назначению профнастил делится на несколько категорий. Тип листа можно узнать по маркировке:

  1. Н — несущие листы. Они отличаются повышенной прочностью и обеспечивают жёсткость конструкции. Этот тип используется для перекрытий.
  2. С — стеновые листы. Предназначены для заборов и лёгких построек.
  3. НС — несуще-стеновые листы. Этот тип универсален, подходит для возведения кровли и ограждений.
  4. ПК — кровельные листы. Подходят для обшивки крыш.
  5. ПГ — продольно гнутые листы, имеющие продольный гофр. Используются для возведения крупногабаритных арочных конструкций, например, навесов и ангаров.

Для создания ограждений, заборов и калиток необходимо использовать стеновые или несуще-стеновые листы.

За буквенным обозначением следуют цифры, указывающие навысоту гофра в миллиметрах. Чем больше это значение, тем выше жёсткость листа. Для сооружения забора и калитки оптимально использовать гофр от 10 до 20 мм. При использовании стеновых листов можно остановить свой выбор на марках С10, С18, С20.

В данном видео рассмотрим ограждения из профнастила:

Виды покрытий

Профилированные листы из цветных металлов и нержавеющей стали встречаются довольно редко и стоят очень дорого, поэтому для продления срока службы используется антикоррозионное покрытие.

Крайне редко в продаже встречаются профлисты без покрытия. Это самый дешевый вид продукции. Для обеспечения минимальной защиты такие листы можно покрасить любой эмалью для стальных поверхностей. Но важно помнить, что окрашивание неизбежно придется периодически повторять и уход за ограждением будет чрезвычайно хлопотным. В местностях с суровым климатом краска не сможет защитить сталь от коррозии. Декоративные характеристики будут невысокими, а срок службы сильно сократится.

Базовая защита профлистов от коррозии — цинковое гальваническое покрытие. Подавляющее большинство металлопроката выпускается именно в оцинкованном виде. На поверхности изделий присутствует слой цинка толщиной несколько десятков микрометров, предохраняющий сталь от механического и химического воздействия. Однако не следует забывать, что даже качественно выполненное покрытие при эксплуатации не способно обеспечить надежную защиту от коррозии.

Несколько дороже стоят профлисты с лакокрасочным покрытием, нанесенным поверх цинкового в заводских условиях. Внешний вид материала превосходит самостоятельную окраску, но защитные свойства находятся на среднем уровне.


Наибольшую стойкость к механическим воздействиям и максимальную защиту от коррозии обеспечивает полимерное покрытие. Срок службы полимерного слоя существенно превышает стойкость цинкового покрытия. Оболочка надежно защищает сталь от воздействия агрессивных сред. Наиболее популярны следующие полимеры:

  1. Акрил — устойчив к воздействию солнечных лучей и влаги, имеет хорошую адгезию к металлическому основанию.
  2. Полиэстер — обладает хорошими антикоррозионными свойствами, стоек к воздействию жары и холода, долго не теряет яркость цвета.
  3. Поливинилхлорид — имеет стойкость к большинству внешних воздействий, характеризуется высокой морозостойкостью, не трескается при изгибающих воздействиях даже в условиях отрицательных температур.
  4. Поливинилиденфторид — характеризуется особенной устойчивостью к негативным погодным явлениям. Отлично сохраняет декоративные свойства на протяжении многих лет эксплуатации.
  5. Полиуретан — не боится солнечных лучей, химически агрессивной среды и коррозии.

В настоящее время широко распространена практика нанесения декоративных принтов на полимерное покрытие. Ассортимент цветовых решений и рисунков огромен. Декорированные профлисты создают существенную конкуренцию всем прочим материалам при обустройстве ограждений. Умелые дизайнерские решения позволяют сделать акцент на калитке в заборе из профнастила, имитировав, например, кованые текстуры.

Преимущества и недостатки

Профнастил не зря заслужил огромную популярность в строительстве. Материал обладает хорошим сочетанием эксплуатационных характеристик и стоимости. Основными достоинствами профлистов являются:

  1. Устойчивость к климатическим воздействиям. Высокие защитные свойства покрытий позволяют материалу успешно справляться со всеми погодными изменениями, в том числе в условиях сурового климата.
  2. Высокая прочность и сопротивляемость механическим нагрузкам. Гофры выступают в качестве ребер жесткости, поэтому при малой толщине исходного материала профилированный лист демонстрирует высокие прочностные характеристики.
  3. Простая технология монтажа. Профнастил не требует специальных технологий крепления, традиционно его фиксируют с помощью винтов или саморезов.
  4. Длительный срок эксплуатации. Хорошая антикоррозионная защита и стойкость самого защитного покрытия позволяют основному материалу долго сохранять свои механические свойства, а поверхности изделия — декоративные характеристики.
  5. Возможность выбора категории листа в зависимости от типа сооружения. Для ответственных конструкций можно выбрать наиболее прочные виды, для ограждения можно использовать более тонкий лист, что позволит снизить общий вес конструкции без потери эксплуатационных свойств.
  6. Большой выбор расцветок, принтов, формы гофра. Забор и калитку можно выполнить в соответствии с любыми дизайнерскими решениями, что расширяет область применения материала.
Основным преимуществом калитки из профнастила является ее стоимость

Недостатков у материала практически нет. Среди отдельных минусов можно выделить:

  1. Плохую звукоизоляцию. Забор из профлиста совершенно не заглушает звуки, возникающие за пределами огороженной территории. Лист может существенно усиливать звук дождевых капель.
  2. Необходимость тщательного выбора толщины листа и качества покрытия при сложных климатических условиях эксплуатации. При повреждении защитного слоя начинается активное разрушение стали вод воздействием природных факторов.

Изготовление калитки

Калитку из профнастила можно сделать своими руками. Процесс изготовления будет состоять из нескольких этапов, но начинать всегда следует с подготовки.

Подготовительные работы

Предварительно нужно сделать чертёж конструкции и определить размеры. Важно учесть, что ширина калитки не должна быть менее 1 метра. При высоте более 2,3 м потребуется дополнительная вставка для снижения нагрузки на петли. Дверца не должна быть выше ворот и самого ограждения.

С учётом этих правил создается чертёж. На нём указываются размеры, отмечаются конструктивные и крепёжные элементы. При разработке чертежа учитывается форма изделия. Классический прямоугольный вариант универсален. Иногда верхняя часть закругляется или имеет угловую форму. Схема должна отражать конструкцию каркаса, размещение петель, засова, замка. Все декоративные элементы отображаются на другой схеме.

Выбор материала

Поскольку конструкция подвержена различным воздействиям, важно учитывать надёжность и качество изготовления материала. Стоимость не является основным фактором выбора.

Качественные профилированные листы должны обладать следующими характеристиками:

  • толщина 0,6-1 мм;
  • наличие покрытия с двух сторон;
  • отсутствие дефектов покрытия;
  • высота гофра 10-20 мм;
  • трапецеидальное сечение гофра.

При выборе листов следует уделить особое внимание качеству покрытия. Царапины, трещины, вздутие краски — серьёзные повреждения, в результате которых металл будет подвергаться коррозии. Так профнастил быстро потеряет свои эксплуатационные характеристики и внешний вид.

Расчёт нужного количества материала проводится в соответствии с параметрами, указанными на чертеже. Калитка должна состоять из цельного листа. Большую дверь допускается изготавливать из нескольких элементов.

Создание забора, ворот и калитки из профнастила проводится последовательно. Калитка всегда устанавливается после монтажа забора и ворот. Если забор выполнен из другого материала, калитка является самостоятельным элементом, который крепится к опорным столбам. Всегда нужно помнить о нормах размеров дверцы. Достаточная ширина обеспечит комфортную эксплуатацию.

Проще всего сделать калитку своими руками из профиля квадратного сечения, который послужит каркасом для крепления профлиста. Труба разрезается на необходимое количество деталей. Их размеры и угол обработки должны соответствовать чертежу.

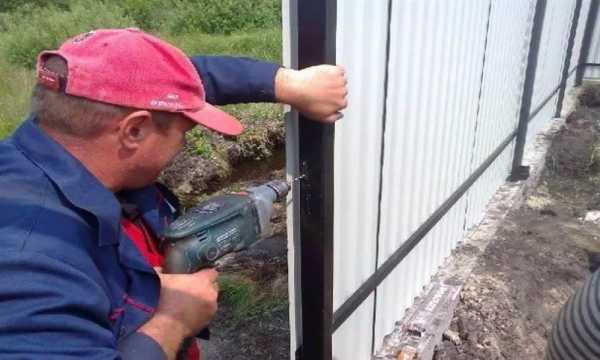

Крепление листа профнастила к профильной трубе осуществляется с помощью саморезов. Для этой цели удобно использовать саморезы с пресс-шайбой. Применяются и метизы с потайной головкой. Использование окрашенных саморезов позволяет улучшить внешний вид калитки.

Для работы понадобятся классические инструменты для строительства и работ по металлу: строительный уровень, сварочный аппарат, углошлифовальная машина, шуруповёрт.

Сборка и монтаж

После окончания всех подготовительных работ можно приступать к изготовлению. Обычно процесс состоит из следующих этапов:

  1. Установка опорных столбов. Столбы — важный элемент конструкции ограждения. Часто используются деревянные или кирпичные опоры, но трубы из металла сделают конструкцию более надёжной. Высота труб выбирается с учётом заглубления примерно на 80 см. Вдоль линии забора натягивается шнур, по нему отмечаются места установки столбов. С помощью садового бура создаются ямки нужной глубины для установки опор. Помещённые в углубления столбы бетонируются. Навешивание калитки можно производить только после полного затвердевания бетона.
  2. Для сборки каркаса калитки применяются трубы квадратного сечения. Обычно используют сечение со стороной квадрата 20 мм. Отрезки труб нужной длины соединяют между собой с помощью сварки. Профили следует разложить на ровной поверхности, чтобы добиться точности геометрических размеров после сварки.
  3. К готовой раме привариваются навесы. Все сварные швы отшлифовываются.
  4. Лист профнастила отрезается по размеру рамы и фиксируется по углам. Расстояние между саморезами должно составлять около 25 см. На косых профилях достаточно закрепить по одному саморезу, расположив его примерно посередине. Если планируется внутренний замок, надо заранее сделать отверстие для него.
  5. На заключительном этапе работ на края профнастила крепится специальный уголок. Этот элемент защищает материал от коррозии и обеспечивает эстетичный внешний вид. После навешивания конструкции проверяется работа замков.

Сделать калитку из профлиста своими руками просто, но в процессе работы важно учитывать все размеры и особенности конструкции, соблюдать правильную технологию обработки материала. Края листов могут быть острыми, поэтому желательно пользоваться при работе защитными перчатками.

Металлическую раму рекомендуется предварительно обработать специальным составом от коррозии. Для фиксации листов лучше использовать саморезы с защитным покрытием.

Профнастил — надёжный материал для сооружения калитки, ворот и забора. Низкая стоимость, лёгкость в применении и хорошие эксплуатационные характеристики определяют высокую популярность этого материала. Сделать калитку из металлопрофиля может даже начинающий мастер. В процессе работы не потребуется профессиональный инструмент и знание сложных технологий.

‘; blockSettingArray[3][«setting_type»] = 5; blockSettingArray[4] = []; blockSettingArray[4][«minSymbols»] = 0; blockSettingArray[4][«minHeaders»] = 0; blockSettingArray[4][«text»] = ‘

‘; blockSettingArray[4][«setting_type»] = 1; blockSettingArray[4][«element»] = «h3»; blockSettingArray[4][«elementPosition»] = 1; blockSettingArray[4][«elementPlace»] = 4; blockSettingArray[5] = []; blockSettingArray[5][«minSymbols»] = 0; blockSettingArray[5][«minHeaders»] = 0; blockSettingArray[5][«text»] = ‘

‘; blockSettingArray[5][«setting_type»] = 6; blockSettingArray[5][«elementPlace»] = 90; var jsInputerLaunch = 15;

zaborprofi.com

из профильной трубы, профнастила, металла, дерева, чертежи, схемы

В любом заборе должен быть вход. Для въезда машин делают ворота, для прохода людей — калитки. Их делают на каркасе из дерева или металла, заполнение подбирают такое же как в ограде или что-то оригинальное. Если вход между двух кирпичных стен, заполнение можно выбрать по своему вкусу. Причем сделать калитку своими руками не так и сложно, во всяком случае, некоторые несложные варианты.

Устройство

Содержание статьи

Калитка состоит из опорных столбов и дверного полотна на раме, которое крепится к столбам при помощи петель. Столбы могут быть кирпичные (каменные), деревянные или металлические. В кирпичные при кладке замуровывают небольшие куски толстого металла или толстый металлический прут, к которым впоследствии приваривают раму.

Необычные калитки с деревянным каркасом и оригинальным заполнением

Металлические столбы делают из круглой или профилированной трубы с толстыми стенками. Круглые трубы используют все реже: к ним сложнее приваривать, крепить что-либо. Профилированная труба при том же сечении (диагональ по сравнению с диаметром) и толщине стенки выдерживает большие ветровые нагрузки, к плоским граням проще приваривать или крепить при помощи саморезов, болтов. Поэтому именно ее все чаще используют при устройстве калиток. Еще один вариант — к каркасу из профильной трубы приварить металлический уголок. В этом случае заполнение получится как бы в рамке.

Устройство калиток с деревянной и металлической рамой одинаково

Деревянные столбы обычно используют если забор деревянный. Чаще всего столбы — это сосновый брус, обработанный защитными пропитками. Они предотвращают (или замедляют) разрушение древесины. Но бывают и такие случаи, когда столбы ставят металлические, а калитка и ограда при этом деревянные. Это потому что древесина в земле быстро сгнивает, даже после защитной обработки.

Немного о конструкции опорной рамы. Это может быть просто два столба вкопанных в землю — вариант подходит, если грунт не склонен к пучению (пески, супеси, плодородные, но не глинистые почвы).

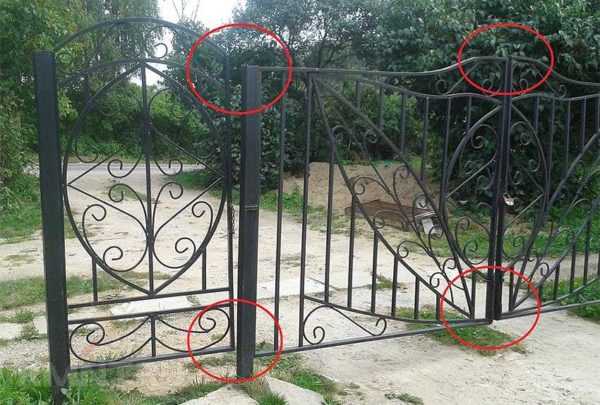

Столбы повело. Если вверху и внизу будут перемычки (в данном случае можно сделать арку вверху), вероятность такой неприятности намного снизится

Для пучинистых грунтов (глина, суглинки) желательно чтобы столбы были соединены вверху и внизу. В таком случае вероятность перекоса калитки после зимы очень мала. Если вы не хотите делать порожек в проеме, нижнюю перемычку можно опустить ниже уровня земли (на штык–полтора). Ее надо будет тщательно покрыть антикоррозионным составом, прогрунтовать, и покрасить в несколько слоев. А еще чтобы избежать перекоса, следует закапывать столбы ниже уровня промерзания хотя бы на 15-20 см.

Каркас калитки делают из металлической трубы или деревянных брусков. Древесина используется для деревянных заборов, металл — во всех остальных случаях.

С каркасом из профильной трубы с профлистом, металлом…

Самый, пожалуй, универсальный вариант калитки — с каркасом из профильной трубы или металлического уголка. На металлическое основание можно прикрепить любой материал заполнения: древесину, листовой металл, профнастил, металлический штакетник, плоский шифер, поликарбонат, сетку-рабицу, металлические пруты, кованные или гнутые элементы… сделать комбинацию из нескольких материалов. Вариантов очень много, если хотят сделать калитку, обычно подразумевают именно квадратную трубу, а оформление подбирают в одном стиле с оградой.

Каркас из профильной трубы. Заполнение — холодная ковка и древесина

Размеры и материалы

Для калитки со сплошным заполнением (древесины, листовой металл, профлист и т.д.), для столбов берут профилированную трубу сечением 60*60*3 мм. Более толстые стенки брать можно, более тонкие — лучше не надо. Для рамы обычно используется прямоугольная труба 40*20*2,5 мм. Прочности этой трубы достаточно для средних ветровых нагрузок. При небольших ветровых нагрузках можно стенку взять 2 мм, но варить будет сложнее. Все что тоньше 2,5-3 мм сваривать надо в особом режиме и это далеко не просто. Если ветра более сильные, можно или увеличить толщину стенки, или использовать прокат большего сечения: 40*30 или 40*40, даже 40*60.

Высота калитки с верхней перекладиной обычно около двух метров, без перекладины — от 1,2 м. Низкие обычно делают во внутренних заборах, разграничивающих участок или в полупрозрачных невысоких наружных оградах. Для глухих высоких заборов из профлиста, древесины, плоского шифера более характерна высота на уровне забора. Ширина калитки — минимальная 90 см, оптимальная 100-110 см.

Еще стоит поговорить о том, на какую глубину закапывать столбы. Стандартное решение — на 15-20 см ниже глубины промерзания. Исходя из этого числа и высоты калитки изготавливают столбы.

Дополнительные укосины увеличивают жесткость

При помощи бура в земле делают отверстие, на дно которого засыпают ведро щебня средней фракции. Потом устанавливается столб, выставляется вертикально, засыпается щебнем (можно битым кирпичом и другим строительным мусором), утрамбовывается, заливается бетонным раствором. Когда раствор наберет не менее 50% прочности (через 7 дней при температуре +20°C), можно крепить каркас к столбам. Если вы хотите сделать калитку правильно, именно так и поступайте.

Пример самостоятельного изготовления: фотоотчет с пояснениями

Ограда — из профлиста с кирпичными столбами, соответственно и калитка из профлиста. В столбы еще при строительстве замурованы металлические пластины, сваренные с трубой в середине. Решено сделать калитку с дополнительными укосинами — чтобы профлист был жестче закреплен, а также чтобы усилить зону крепления замка. Замок — старый пока, возможна замена.

Конечный результат

Каркас калитки варим при помощи инверторного сварочного аппарата из профильной трубы 40*20*3 мм. Ставить будем»по месту», привариваясь к закладным. Отрезаем заготовки:

  • две поперечины длиной от одного столбы до другого (получилось 108 см),
  • две стойки — высотой 185 см.
Варим раму

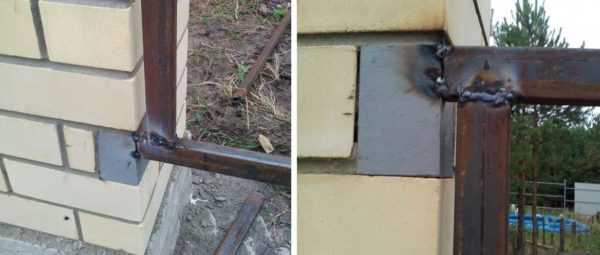

Поперечины не привариваем, а только «прихватываем» к закладным пластинам — чтобы держались. Буквально по две точки сварки на место крепления. Перед сваркой второй стороны проверяем горизонтальность перекладины. Кладем строительный уровень, корректируем положение, потом прихватываем. Итак, получится, что в проеме две горизонтальные перемычки.

Прихватываем поперечины к закладным двумя точками

К установленным поперечинам привариваем вертикальные стойки. Они должны быть вертикальными — в месте соединения с перемычками угол строго 90°. Проверяем в процессе соединения, при необходимости корректируем. Еще: шов должен быть хорошим, прочным, обвариваем со всех сторон, по периметру трубы.

И с другой стороны

В результате получилась рама прихваченная к столбам. Еще раз проверяем углы, иначе потом может перекосить, калитка перестанет закрываться/открываться.

Ставим петли

Далее самый ответственный момент — надо приваривать петли. Взяли стандартные металлические петли для распашных ворот, которых полно в любом строительном магазине и на рынке. Они должны быть установлены строго вертикально, да еще обе на одной оси. Иначе калитка не будет открываться.

Привариваем петли.

Калитка с каркасом из профильной трубы — устройство и размеры

Первой привариваем нижнюю петлю, множество раз перепроверяя ее вертикальность уровнем. Вторую стараемся установить на том же оси. Сначала прихватываем к закладной, проверяем и лишь потом, если все совпало, тщательно провариваем шов. Если все рассчитано правильно, петля прилегает к трубе каркаса, так что приварить труда не составит.

Петля приварена на калитку

Когда петли установлены, убираем «прихватки», которые держат калитку. Она волшебным образом теперь открывается/закрывается. Далее дело за малым — приварить укосины. Работа элементарная: отрезаем куски трубы одинаковой длины, прикладываем к предполагаемому месту установки, отмечаем мелом как надо срезать. Берем болгарку с режущим диком по металлу, отрезаем, проверяем, если надо, дорабатываем (болгаркой или  напильником — в зависимости от величины «косяка»). Когда укосина «стала», привариваем ее.

Приварить укосины несложно

Аналогично довариваем усиление под замок на калитку. Для монтажа старого металлического замка вверху понадобилось приварить кусок уголка, иначе не получалось его закрепить.

Сделать калитку — это еще и приварить замок (когда покрасится, будет выглядеть лучше)

Последние сварные работы — надо закрыть открытые срезы труб, которые направлены вверх и в стороны. Если их не закрыть, в них будут попадать дождевая вода и снег, трубы начнут ржаветь изнутри, что ускорит смерть каркаса. Сварка на этом этапе не обязательна, можно заделать силиконом или найти пластиковые крышки подходящего размера.

Финишные работы

Это все. Калитку почти сделали. Далее — стандартные работы по металлу — шлифовка, грунтовка, покраска каркаса и последним этапом — крепление заполнения. В данном случае оно ничем не отличается от монтажа профлиста на забор.

На УШМ (болгарку) ставим наждачный круг по металлу, зачищаем все места сварки, убирая ржавчину и т.д. Кстати, делать все это удобнее когда калитка стоит на месте. Если ее снять, работать будет не так удобно, придется ее переворачивать, ходить вокруг нее кругами…

Калитка после грунтовки

Чтобы каркас калитки долго не облезал, обработаем его преобразователем ржавчины, потом грунтовкой. Далее можно крепить профлист. Его надо отрезать по размеру, примерить.

А это уже конечный результат: решили сделать калитку, сделали…

Однозначно придется где-то подрезать, чтобы все открывалось. Поэтому для начала отрезанный лист крепим буквально на четыре самореза — по углам, наносим отметки — где что подрезать, снимаем, отрезаем, снова примеряем. Когда добились нормальной работы, можно крепить «на века».

Деревянная калитка для дачи

Заборы на дачах редко представляют собой неприступную преграду. Обычно это не слишком высокие деревянные заборчики. Для такой ограды имеет смысл сделать калитку из дерева. Есть совсем простая, без затей. Нужны будут только сухие доски (при условии, что столбы уже есть).

Если нет деревообрабатывающих станков (рейсмуса, фрезера), проще купить обрезную доску нужных параметров. Ширина/толщина досок произвольная, как и расстояния между планками. Чаще всего используют сосновую доску шириной 6-10 см и толщиной около 2 см, расстояние между планками — 2-6 см. Можно и больше, и меньше — зависит от желаемой степени «прозрачности».

Один из самых распространенных вариантов

Доски желательно иметь сухие. Камерой сушки вряд ли кто будет использовать, но выдержанные пару лет или хотя бы полгода-год (влажность порядка 25%) — это уже отлично. Чтобы древесина дольше не разрушалась, ее необходимо обработать защитными пропитками. Сейчас есть составы, которые защищают даже древесину, которая лежит на земле (защитные пропитки для дерева, находящегося в непосредственном контакте с землей). Но некоторые из них придают древесине посторонний оттенок (чаще всего зеленоватый, оливковый). Если калитку собираетесь красить, это не страшно. Если же собрались использовать светлый лак, обратите внимание на этот момент.

Простая садовая калитка

Это самая простая калитка которую может сделать обычный человек, не плотник. Если вы умеете пилить, держать в руках молоток, забивать гвозди, все получится. Ничего более сложного делать не придется.

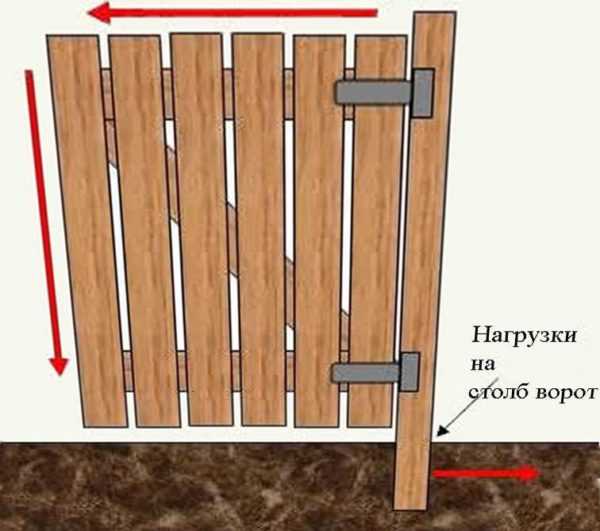

Берут две планки или два бруса (параметры зависят от веса калитки). По длине они равны ширине будущей калитки. Эти бруски укладывают поперек. Расстояние между ними — немного меньше высоты калитки. Имеет смысл расположить их на том же расстоянии, как и тетивы на прилегающем заборе (как на фото выше). Тогда калитка будет смотреться частью ансамбля.

Устройство деревянной калитки

Обработанные и высохшие доски-штакетины выкладывают с заданным расстоянием на поперечины. Чтобы выдержать расстояния было проще, можно использовать обрезки одинаковой длины, проложив их между досками (можно и спичечный коробок, если вас устраивают его размеры). Берем гвозди (два на планку вверху и два внизу) и крепим доски к каждой поперечине.

После того как все планки прибиты, переворачиваем полотно калитки, примеряем укосину, очерчиваем линии, по которой надо укосину обрезать. Ножовкой отпиливаем лишнее, ставим на место, крепим — по два-три гвоздя с обоих сторон. Теперь крепим каждую доску к укосу. Это придает калитке дополнительную жесткость.

Как сделать простую калитку из дерева для дачи

Петли выбираем металлические, можно — амбарные. Они есть небольших размеров, как раз для дачных калиток. При желании, крепят их к лицевой части калитки — они придают некую изюминку. С таким же успехом можно их закрепить и с тыльной стороны.

Как сделать калитку из досок: правильная конструкция

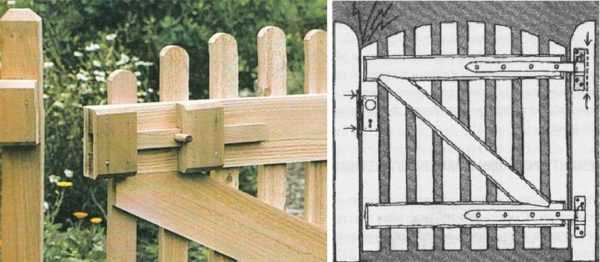

Выше описан простой садово-дачный вариант, но есть конструкция посложнее и понадежнее. Тут потребуются минимальные плотницкие навыки: собирается она на соединение шип/паз. Эта деревянная калитка состоит из двух реек обвязки большей толщины, двух перекладин (верхней и нижней) и подкоса. Толщина верхних перекладин и штакетин (вертикальных планок) одинаковая, а толщина реек обвязки в три раза больше (толще можно, тоньше — нет). Например, штакетины, перекладины и укос имеют толщину 20 мм, рейки обвязки — 60 мм.

Как сделать деревянную калитку с каркасом

В рейках обвязки вырезается паз, на концах перекладин — шип. Соединение промазывается столярным клеем, зажимается в тиски. Укос можно установить также — на шип и паз, но он получается сложной формы, приходится на соединение. Поэтому чаще его просто крепят на гвозди — так проще. После того как рама собрана, прибивают штакетины. Их можно прибивать со стороны двора или со стороны улицы. Вместо гвоздей можно использовать болтовые соединения, в этом случае крепеж служит еще и украшением. Имеет смысл поставить нержавеющие или бронзовые заклепки.

Фото красивых калиток

Сделать калитку не обычную, а красивую — это не так уж и сложно. И далеко не всегда для этого требуются дорогие материалы. Что всегда необходимо — это фантазия. Тогда даже велосипед, лопата, сучок или кирка —  материал для эксклюзивного дизайна.

Для любимцев))

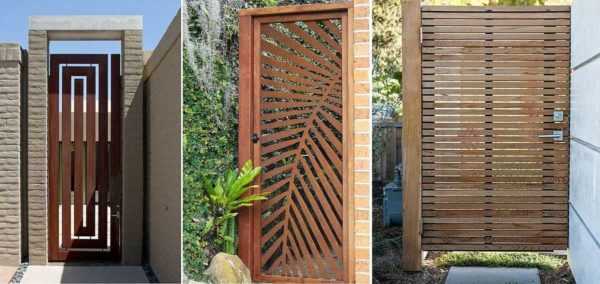

Для домов в современном стиле калитки нужны соответственные



Из самых разных материалов… даже из сучков



Древесина и кованные элементы — беспроигрышная комбинация



Главный компонент — фантазия



Трафарет изменяет даже самый простой забор



Сделать пару вырезов в досках… оригинальная деревянная калитка готова!



В гости к сказкам



Велосипед, колеса, лопата — все материалы для изготовления калиток



К забору из евроштакетника



Небольшой фрагмент — кот из фанеры…



Оригинальный дизайн… со стороны двора



Даже калитка из профнастила может быть оригинальной

stroychik.ru

Как сделать калитку в заборе из профлиста: практические советы

Благодаря практичности, приемлемой стоимости и простоте монтажа, профнастил часто выбирают для изготовления калиток. Однако мало знать, как сделать калитку в заборе из профлиста, чтобы она получилась красивой и прослужила не одно десятилетие. Необходимо ещё правильно выбрать тип материала и вид изделия.

Какой материал выбрать: фото калиток из профнастила

Профильные листы выпускаются нескольких типов, поэтому для подбора варианта, соответствующего конкретным условиям, следует ознакомиться с их характеристиками. Каждый тип имеет буквенное обозначение с определенной последовательностью чисел. Числа в порядке следования показывают высоту гофры, толщину материала, ширину, его длину в миллиметрах.



Буквой Н обозначается несущий тип. Это самый прочный вариант. Его нередко применяют в качестве кровельного материала. Листы этого типа изготовляются из самого толстого металла с высокой гофрой, которая обеспечивает жесткость материала.

Буквы НС означают стеновой несущий тип. Это универсальный материал с меньшей толщиной. Он используется для перекрытия крыш, облицовки стен, а также в различных строительных конструкциях, включая ограждения и калитки.

Буквой С обозначен стеновой материал с привлекательным внешним видом. Он самый тонкий с невысокой гофрой и небольшой площадью. Предназначен для отделки стен. Однако иногда используется для ограждений, реже как кровельный материал.

Как правило, при самостоятельном изготовлении заборов, ворот и калиток из профнастила предпочтение отдается эстетическим соображениям, поэтому чаще выбирается тип С. Для придания изделию законченного вида нужно подобрать соответствующую окантовку. При существующем разнообразии расцветок не составит труда подобрать даже требуемый цвет шляпок саморезов.

Определение размеров калитки

Поскольку профлист является сплошным, конструкцию из него можно сделать только глухую. По форме калитки из профнастила могут быть прямоугольными или в виде арок. Следует учитывать, что арочный вариант более сложен в изготовлении. Обычно калитка выполняется как отдельная конструкция, но если в ограждении есть ворота, то ее нередко встраивают в них.

Оптимальной шириной считается 1 м. Конечно, можно сделать ее шире, но тогда придется усиливать конструкцию дополнительными элементами, что приведет к увеличению ее веса. Соответственно придется устанавливать усиленные опоры и навесы. Специалисты не рекомендуют выбирать высоту более 2 м. В случае необходимости изготовления более высокой конструкции опоры для усиления надо соединить поверху с помощью перемычки. Чтобы сооружение выглядело гармонично, при выборе размеров следует исходить из высоты забора.

Необходимый набор инструментов и материалов

При самостоятельном изготовлении потребуется:

  1. Угольник строительный необходимый для проверки углов рамы.
  2. Сварочный аппарат с комплектом электродов.
  3. Отвес или длинный уровень для контроля вертикальности опор.
  4. Садовый бур или лопата для подготовки ямок под столбы.
  5. Электродрель или шуруповерт (лучше аккумуляторные) для сверления отверстий и закрутки саморезов. Также потребуется сверло, соответствующее диаметру шурупов, насадка под их головки.
  6. Шлифовальная машинка с отрезными дисками. При ее отсутствии — ручная ножовка по металлу.
  7. Для разметки надо запастись рулеткой, чертилкой, маркером, мелом.
  8. Профлист выбранного типа.
  9. Профильные трубы для столбов и рамы.
  10. Саморезы с головками нужного цвета.
  11. Лак или краска.
  12. Петли или навесы.
  13. Замок нужного типа.

Как сделать калитку из профлиста: последовательность действий

Изготовление калитки для забора из профлиста включает в себя несколько этапов. Каждый из них будет рассмотрен ниже.

Установка столбов

В зависимости от вида ограждения производится подбор материала для опор. Для деревянных и металлических заборов опоры делаются из профильных металлических труб сечением 80х80 м. Для кирпичных и каменных изгородей стойки делаются кирпичными или бетонными со вставленной внутрь трубой. Для установки металлических столбов надо выкопать ямы глубиной до 1 м с размерами 0,3х0,3 м. При плотном грунте глубину можно уменьшить до 0,7 м. На дно ям насыпается мелкий щебень с песком, насыпь утрамбовывается. Затем строго вертикально устанавливаются опоры, а ямы заливаются бетоном. Через неделю, когда он достаточно окрепнет, можно продолжить работы.

Перед установкой к нижней части столбов, для повышения устойчивости, надо приварить пластину из металла.

Монтаж опор из кирпича несколько сложнее. Для них необходим основательный фундамент. Предположим, что сечение столба составляет 0,39х0,39 м, тогда размеры фундамента должны быть 0,5х0,5 м с заглублением ниже точки промерзания грунта. Как правило, для увеличения прочности, внутрь закладывается стальная труба. При кладке кирпичных столбов не следует забывать о закладных деталях, которые монтируются в опоры для дальнейшего крепления к ним петель посредством сварки .

Сборка каркаса


Проще всего изготовить каркас из дерева. Он получается лёгким и обойдется дешевле. Наиболее часто его делают из бруска размером 4х4 см или 3х4 см. Иногда используются бруски большего сечения и даже доски толщиной до 2,5 см.

Однако более популярен металлический вариант из профилированной трубы размером 2х2 см, так как он прочнее деревянного и не столь привередлив к уходу. Такой каркас почти незаметен на фоне профнастила, на нем проще закрепить замок любого вида. Немаловажно также то, что приваренные навесы не провисают. Маленьким недостатком можно считать необходимость применения сварки. Однако, обычно решение этой проблемы не вызывает затруднений.

Сварка каркаса для калитки осуществляется на подготовленной площадке с ровной поверхностью, чтобы каркас получился без перекосов. Трубы, для повышения жесткости и прочности, стыкуются под углом 45°. Пока каркас не обшит, к нему привариваются навесы и пластина для крепления запора. Если после заливки опоры бетоном прошло более 2 дней, на неё тоже можно приварить ответные части навесов. На готовом каркасе надо зачистить сварочные швы, нанести антикоррозионное покрытие, загрунтовать, покрасить.

Если строится калитка больших размеров, то стыки каркаса необходимо усилить треугольными косынками, приварив их к смежным элементам.

Как обшить каркас профлистом

Для получения максимально возможной привлекательности обшивку следует производить одним цельным листом. Возможно, чтобы подобрать нужный размер придеееется побывать в нескольких магазинах. Для резки профнастила можно использовать только ножовку или ножницы, но не болгарку, так как она выжигает защитный слой, что приводит к появлению ржавчины. Саморезы вкручиваются обязательно в гребни волн без сильного пережима резиновых прокладок. Иначе излишняя деформация вызовет потерю эластичности, а затем растрескивание.

Фиксация профлиста производится в следующем порядке:

  1. Лист размечается в соответствии с габаритами рамы и лишнее по длине отрезается. Излишек ширины отрезать не надо — он будет служить притвором.
  2. Полученную панель необходимо сразу закрепить по углам, чтобы она не сдвигалась при дальнейших действиях.
  3. По периметру саморезы закручиваются на расстоянии 25-30 см друг от друга.
  4. Если планируется установка внутреннего запора нужно заранее, ещё до крепления, разметить и раскроить лист.
  5. К косым элементам рамы лист достаточно прикреплять одним саморезом посредине.
  6. Теперь можно навесить створку на столб, если с момента его бетонирования прошло не менее недели, и устранить изъяны, при их обнаружении. Поверху и понизу калитки можно сделать окантовку из уголков, закрепив их саморезами. После чего вопрос как обшить каркас профлистом можно считать решенным.

Установка замка

В принципе можно использовать любой подходящий тип замка. Но поскольку он будет использоваться на улице, где далеко не тепличные условия он должен быть предназначен для наружного применения. В зависимости от способа установки замки могут быть накладными и врезными. Оптимальная высота установки 0,9 м.

Не следует выбирать замки сложной конструкции, так как они будут часто ломаться. Массивные запоры, выбранные для солидности, могут вызвать деформацию профнастила.

Накладные размещают на внутреннюю сторону таким образом, чтобы крепежное отверстие замка попало на среднюю поперечину рамы. Основная часть может располагаться выше или ниже ее. Отверстия в профнастиле для скважины ключа и ручки высверливаются сверлом и доводятся до нужной формы с помощью шарошки. Крепится замок болтами, которые вворачиваются в подготовленные на поперечине и приваренной к ней пластине отверстия с резьбой.

При установке малогабаритных замков они вставляются в боковую стойку рамы. Для этого в ее стенке нужно вырезать паз, и просверлить отверстия для крепления. Паз в опорном столбе вырезается болгаркой и зачищается напильником. После опробования замка этапы изготовления калитки заканчиваются.

Правила ухода за калитками из профлиста

Необходимость периодической очистки калиток от грязи ни у кого не вызывает возражений. Но пользоваться для этого растворителями не следует, так как они заодно удалят защитный слой профлиста. Мыльного раствора вполне достаточно.

Замок и навесы необходимо регулярно смазывать машинным маслом или солидолом. Иначе они могут заклинить, тогда на территорию участка придётся попадать с помощью штурмовых лестниц.

Все металлические элементы конструкции необходимо ежегодно красить. Профлист, благодаря защитному слою, в этой процедуре не нуждается.

Зная, как сделать калитку в заборе из профлиста и обладая навыками сварочных работ, можно не только сэкономить на услугах мастера, но и создать свой маленький шедевр. Чтобы не было конфуза после завершения работы, необходимо сразу определиться в какую сторону она будет открываться. Разнообразные калитки из профнастила, фото и видео которых размещены в статье, подскажут идею оформления.

sovety-stroy.ru

Сборка калитки из профнастила своими руками

Калитки из профнастила все чаще можно встретить в современных ограждениях. Данная тенденция объясняется растущей популярностью заборов из металлопрофиля — профнастил не терпит соседства с другими материалами. Как и само ограждение калитку из профнастила несложно собрать самостоятельно при помощи того же набора инструментов.

Калитка из металлопрофиля

Готовая калитка из оцинкованного профнастила

Профилированный лист считается универсальным и недорогим материалом для строительства ограждений и сопутствующих конструкций. При внушительных габаритах профнастил довольно лёгкий: 1 м² весит от 4 до 9 кг в зависимости от толщины листов и качества защитного покрытия. Лист легко пробивается фурнитурой и режется ножницами по металлу, что в совокупности с небольшим весом существенно упрощает процесс установки.

Заборы и калитки из профнастила отличаются долговечностью — оцинкованные листы металлопрофиля дополнительно покрываются защитным слоем полимера, который полностью изолирует металл от влаги, кислорода и других агрессивных воздействий. Конструкции из профнастила не нуждаются в дополнительной декоративной отделке. В отличие от «чернового» стройматериала металлопрофиль характеризуется разнообразием цветовых решений — полимерное покрытие может быть выполнено практически в любом цвете.

Единственным недостатком профнастила, как материала для строительства ограждений и калиток, является потеря коррозийной стойкости после повреждения защитного покрытия. Относительно низкую прочность профнастила сложно назвать оправданным недостатком — едва ли можно представить себе ситуацию, в которой забор будет рубиться топором или тараниться автомобилем.

Фотогалерея вариантов металлических ограждений и калиток из профнастила

Калитка из профнастила незаметная на фоне ограждения
Калитка из профнастила с окантовкой угольником
Калитка из профнастила с угловой декоративной ковкой
Калитка из профнастила с ажурной декоративной решеткой

Подготовка к установке

Установка калитки из профнастила начинается с определения размеров будущей конструкции. Оптимальной шириной проёма для калитки считается значение в 1 м. Меньший по размеру проём вызовет сложности при проносе габаритных вещей. Не стоит делать калитку слишком широкой, так как это увеличит нагрузку на петли и несущие столбы, что, в свою очередь, значительно снизит срок эксплуатации конструкции.

Высота будущей калитки определяется высотой забора — для визуальной целостности ограждение и калитка проектируются примерно одной высоты. Стандартная калитка собирается по следующему чертежу:

Примерный чертеж стандартной калитки из профнастила

Выбор профнастила

Монтаж калитки, как правило, осуществляется из того же материала, который применялся для возведения ограждения. Существует несколько видов профнастила:

  • Профнастил Н — несущий профнастил. Обладает большой высотой профиля, что обеспечивает повышенную несущую способность. Применяется для устройства кровли и несущих конструкций.
  • Профнастил С — стеновой профнастил. Металлопрофиль с относительно невысокой несущей способность и минимальной высотой профиля. Используется для строительства заборов, перегородок и обшивки стен.
  • Профнастил НС — универсальный профнастил. Усреднённый по всем параметрам материал. Подходит как для покрытия кровли, так и для обшивки стен.

Характеристики основных видов стенового профнастила

Для строительства заборов и калиток рациональнее всего использовать стеновой профнастил — он экономичен и хорошо смотрится. Несущий профнастил будет выглядеть менее эстетично из-за увеличенной высоты профиля. При этом его стоимость будет на 30% дороже, а повышенная несущая способность в данном случае не имеет какой-либо практической пользы. Универсальный профнастил уместно применять при отсутствии стенового аналога — он обойдётся дороже, но смотреться будет также хорошо.

На отечественном рынке чаще всего встречаются три вида стенового металлопрофиля: С10, С20, С8 — где цифры после литеры «С» обозначают высоту профиля в мм. В данном случае выбор осуществляется скорее на основе эстетических качеств материала, чем на его технических характеристиках, так как повышение несущей способности с увеличением высоты профиля, в случае с ограждением, не играет определяющей роли. Независимо от марки профнастила лучше остановить свой выбор на более толстых листах — они прочнее и меньше подвержены деформации.

Схема многослойного защитного покрытия профнастила

При покупке профнастила также следует обратить внимание на качество защитного покрытия, от которого будет зависеть долговечность будущего забора и калитки. Самым дешёвым вариантом является цинковое покрытие, которое входит в базовый «защитный комплект» профнастила. Гарантийный срок службы «голого» оцинкованного металлопрофиля составляет порядка пяти лет. По возможности лучше отдать своё предпочтение профнастилу с дополнительным полимерным покрытием, который гарантирует до 30 лет безупречной эксплуатации.

Расчёт материала

Для сборки калитки необходимо следующее количество материала:

  • Профильная труба 40×20. Для определения необходимого количества погонных метров вычисляется периметр калитки — все стороны складываются друг с другом. К полученному результату дополнительно добавляется ширина калитки.
  • Профнастил. Лист заказывается по высоте будущей калитки.
  • Стальной уголок 25×25. Количество погонных метров соответствует периметру калитки. Необходим в том случае, если на калитку будет навариваться рамка.
  • Саморезы по металлу с шестигранной головкой. Будет достаточно 20 – 25 штук.
  • Навесные воротные петли. Два комплекта
  • Врезной замок.

Обратите внимание! К полученному количеству материала необходимо добавлять минимум 15%, которые приходятся на срезы, брак, выравнивание и другие непредвиденные расходы.

Инструментарий

  • Сварочный аппарат;
  • Циркулярная пила «болгарка»;
  • Дрель/шуруповёрт;
  • Строительный уровень;
  • Рулетка.
  • Строительный уголок

Пошаговая установка калитки из металлопрофиля своими руками

Одним из наиболее удачных способов сборки калитки для непрофессионалов является монтаж непосредственно в проёме забора. Чтобы каркас не деформировался в процессе сборки его варят прямо на опорных столбах. После того как калитка будет готова её просто вырезают из проёма. Монтаж «на месте» исключает риск не попасть по размеру или ошибиться в измерениях, так как все пропорции наглядно просматриваются. Процесс сборки осуществляется в следующем порядке:

Верхняя и нижняя часть рамы

  1. К опорным столбам по уровню привариваются верхняя и нижняя части рамы. Необходимо следить за тем, чтобы плоскость труб не была вывернутой. Между нижней частью рамы и фундаментом/землёй должен оставаться зазор в 10 – 20 см;

    Приваренная боковина рамы с необходимым зазором

  2. По уровню привариваются боковины будущей рамы. В процессе монтажа к боковине сразу приваривается верхняя часть навесов. Между боковиной и несущим столбом должен оставаться зазор не менее 1 см с обеих сторон. После установки на несущем столбе отмечается местоположение нижней части навесов;

    Установка второй боковины с приваренным навесом

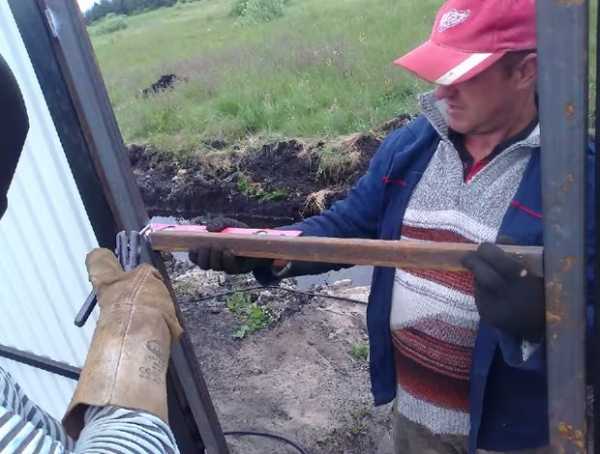

  3. По уровню приваривается поперечная труба. Её принято располагать точно по центру калитки. Если будет дополнительно навариваться рамка из уголка, то данную процедуру следует отложить;

    Установка поперечины по уровню

  4. Готовая рамка вырезается из проёма посредством «болгарки»;

    Вырезание готового каркаса «болгаркой»

  5. Места срезов подравниваются и зачищаются. Каркас обваривается со всех сторон. Сварочные швы зачищают от окалины и выравнивают;

    Обрезка лишней части каркаса

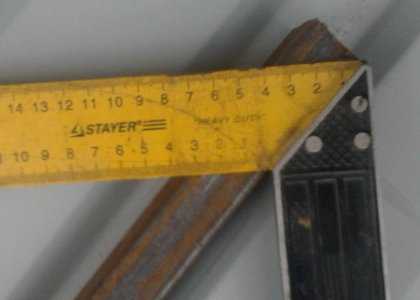

  6. При желании в каркас вставляется рамка из уголка. Уголок нарезается по внутренним размерам рамки, концы обрезаются под углом 45 градусов. Уголки провариваются по срезанным углам и прихватываются к самой раме;

    Разметка уголка для обрезки под 45 градусов

  7. По сделанной отметке приваривается нижняя часть верхнего навеса;

    Приваривание нижней части верхнего навеса к опорному столбу

  8. Каркас надевается на верхнюю петлю, после чего приваривается нижняя часть нижней петли. Калитка снимается и петли обвариваются со всех сторон;

    Готовые отверстия под замок и ручку

  9. В калитку врезается замок, а в столб опорная планка

    Обшивка каркаса калитки профнастилом

  10. Готовый каркас обшивается профнастилом снаружи либо вставляется в рамку изнутри, если таковая имеется в наличии. Приваривается центральная поперечина, если это не было сделано ранее.

Профнастил в рамке из уголка

Каркас калитки можно покрасить в тон профнастилу либо выбрать любой другой цвет. Процедуру окрашивания желательно производить до обшивки каркаса профнастилом, но уже после проведения сварочных работ.

Отделка и уход

Благодаря наличию полимерного покрытия конструкции из профнастила практически не нуждаются в поддерживающем уходе и дополнительной отделке. Можно осуществлять сезонную чистку забора перед летом или после зимы, чтобы удалить с поверхности грязь и пыль. Дополнительное окрашивание допустимо, но не несёт в себе какой-либо практической или декоративной пользы.

Единственное, на что стоит своевременно обращать внимание — обработка трещин, сколов и других повреждений защитного покрытия. Повреждённое место необходимо очистить от коррозии, если таковая имеется, обезжирить и закрасить коррозионностойкой краской под цвет профнастила. Данную процедуру желательно осуществлять сразу после появления дефекта, не давая коррозии распространяться вглубь листа.

Звонок для калитки из профнастила

Недорогой комплект беспроводного звонка

Обязательным элементом любой калитки является звонок, который позволяет гостям не стучать в дверь тяжёлыми предметами. Калитки из профнастила находятся на значительном удалении от дома и тянуть провода для питания традиционного звонка будет не очень удобно. Оптимальным решением является использование беспроводных звонков, которые не зависят от городской электросети — в качестве автономных источников питания в них применяются пальчиковые или аккумуляторные батарейки. Более совершенные и дорогостоящие модели могут дополнительно оснащаться датчиком движения, видеокамерой или домофоном.

Беспроводной звонок состоит из двух частей: кнопки и приёмного блока. Кнопка устанавливается непосредственно на калитку, а приёмный блок заносится в дом. Важным параметром беспроводного звонка является радиус приёма сигнала — максимальное расстояние, на которое можно разделить кнопку и приёмный блок. В зависимости от модели радиус приёма сигнала может составлять от 25 до 200 метров.

Обратите внимание! В данном случае подразумевается дистанция свободная от любых препятствий, которые могут глушить сигнал. Кирпичная преграда снижает эффективную дальность приёма на 25 – 40%, а армированный бетон на 40 – 85%.

Установка беспроводных звонков максимально проста — большинство кнопок выпускаются на самоклеящейся основе. Также в корпусе присутствуют специальные выемки для фиксации посредством саморезов. Монтаж звонка осуществляется в следующем порядке:

  1. Выбранное место очищается от пыли и обезжиривается спиртом или ацетоном;
  2. С самоклеящейся основы снимается плёнка. Кнопка плотно прижимается к поверхности калитки/забора;
  3. Жёсткий монтаж осуществляется посредством специальных саморезов по металлу. На поверхности калитки/забора отмечается местоположение будущего звонка;
  4. На месте вхождения саморезов просверливаются отверстия соответствующего диаметра. Можно попробовать закрутить саморезы сразу, но велик риск сделать вмятину на поверхности полотна;
  5. Устанавливается звонок и вкручиваются саморезы;
  6. Место стыка саморезов и профнастила обрабатывается герметиком, чтобы предотвратить коррозию.

Установка базовой части устройства осуществляется внутри дома, рядом с розеткой. Как правило, в корпусе имеется гнездо для гвоздя или самореза — устройство просто вешается на любой подходящий крепёж.

Видеоинструкция

Собственноручное изготовление калитки из профнастила не отличается сложностью и во многом осуществляется по той же схеме, что и монтаж забора. Выполненная с соблюдением всех требований калитка будет прекрасно смотреться на фоне ограждения и прослужит долгие годы в неизменном виде.

Оцените статью: Поделитесь с друзьями! Строим потолок для бани своими руками Автоматические распашные ворота своими руками

 Просмотров: 648  Рубрика: Строительство и ремонт

sazhaemvsadu.ru

Калитка из профнастила своими руками: виды и как сделать

Вы уже оградили свои владения забором и даже готовы ворота? Осталось дело за малым – соорудить калитку. Вариантов предостаточно, выбор огромный. Но, учитывая то, из какого материала сделаны ворота или забор, следует подобрать и материал для калитки так, чтобы в готовом виде вся конструкция выглядела привлекательно и гармонично. Калитка из профнастила своими руками – отличный выбор для любого вида забора.

Профнастил для калитки

Марки материала и их характеристики

Все большую популярность приобретает такой материал, как профнастил. И не удивительно! Он удобен при транспортировке, не требует больших затрат, и легок в изготовлении каких-либо конструкций. Тем более что ассортимент этого материала и его цветовая гамма настолько широка, что можно и застыть в замешательстве.

Если вы собираетесь делать калитку самостоятельно, то для начала разберемся с видами профнастила, которые пригодны для применения в изготовлении необходимой конструкции. При выборе профилированного настила следует обращать внимание на такие моменты:

  1. Большое значение имеет марка материала. Для вертикальных сооружений чаще применяются марки профнастила с символом «С». Этот символ означает применение его для стен. Цифры, которые находятся рядом с символом, говорят о высоте волны профнастила. Чем выше волна, тем устойчивей к изгибам лист профнастила.
  2. Следующим важным моментом является его окраска. Можно, конечно, купить и неокрашенный материал, а после того, как сооружение будет готово, самостоятельно его окрасить. Сегодня в продаже есть специальные порошковые окрашивающие средства. Но, окрашенный в заводских условиях профнастил, проходит равномерную двойную защиту от коррозии по всему периметру листа. Этот процесс удваивает долговечность профнастила.
  3. При покупке профнастила, нужно подумать и о том, что любые манипуляции с материалом могут повредить верхний слой краски, поэтому лучше приобрести баллончик с соответствующей выбранному цвету краской у производителя профнастила.

Чем удобен профнастил, так это тем, что он легко крепится обычными саморезами, и режется ножницами по металлу. Благодаря таким данным, можно лавировать с формами и размерами конструкции. Забору из профнастила, или же из кирпича, или другого материала прекрасно будет импонировать калитка из профнастила. Тем более что делать ее довольно просто, зная некоторые нюансы.

Семь раз продумай и отмерь

Определившись с выбором материала, необходимо подумать и о дополнительных составляющих, а также об инструменте, который понадобится для самостоятельного изготовления конструкции.

Любые строительные работы начинаются с чертежей и расчета материала. В зависимости от сложности конструкции исчисляется и количество материала, и его вид. В названии этого раздела была упомянута цифра семь, так вот, стандартная калитка включает в себя семь основных составляющих:

  • каркас;
  • петли;
  • фиксатор;
  • обшивочный материал;
  • замок;
  • задвижка;
  • ручка.

Схема с размерами

На чертеже указаны размеры стандартной калитки и затратный материал для любого вида забора.

Не забывайте при расчетах учитывать то, что калитка должна свободно открываться. Поэтому каркас следует делать чуть меньших размеров, чем забор, чтобы между калиткой и фундаментом или грунтом оставался зазор не менее 3 см. А расстояние между опорными столбами и будущей калиткой нужно делать 1 см.

Можно крепить профнастил на деревянные бруски, на уголок или на трубу квадратного сечения, все зависит от того, из какого материала изготовлен забор. Но если речь идет о долговечности конструкции, то предпочтение отдается металлическим изделиям. Трубы каркаса должны быть сечением не менее 20 мм. Чтобы калитка не давала крен от времени или погодных условий, желательно делать каркас с ребрами жесткости. Материалом для них может послужить такая же труба, но меньшего сечения.

Только после того, как просчитаны все нюансы, длина и ширина материала, его затратная часть, следует отправляться на закупку, чтобы потом не возвращаться в магазин за дополнительными составляющими. Не забудьте приобрести грунтовку и краску, которой будет покрываться готовый каркас калитки и возможные места повреждения профлиста.

Калитку сделать легко, если…

Вы подготовили весь материал, закупили необходимые детали, остается только начинать работы. Для изготовления калитки ворот или забора потребуются такие инструменты и оборудование:

  • сварочный аппарат понадобится для сваривания деталей каркаса и приваривания деталей к калитке и опорным столбам;
  • болгарка необходима для обрезания труб нужной длины;
  • шлифмашинкой зачищаются неровности после сварки и шероховатые поверхности;
  • ножницы по металлу желательно иметь для резки профнастила. Его резать можно и болгаркой, но для того, чтобы сохранить целостность окраски, лучше производить такие манипуляции ножницами;
  • шуруповертом удобно и быстро крепить профнастил к каркасу саморезами;
  • для получения точного и качественного результата понадобятся рулетка, уровень, шнур и мелок.

Если все это есть, и вы имеете представление о том, как пользоваться инструментом, то на изготовление калитки много сил и времени затрачивать не придется.

От каркаса зависит все сооружение

Каркас в готовом виде

После того как все детали каркаса калитки отмеряны и отрезаны, следует приступать к сварке. Важно, чтобы процесс сварки проводился на ровной поверхности, чтобы не повело сам каркас, и соблюдался угол 90º.

Готовую конструкцию прямоугольной формы перед креплением к опорным столбам промеряют по диагонали, чтобы убедиться в правильности и строгости сварки. Но прежде следует продумать, где будет находиться замок, фиксатор и задвижка. Для этого нужно сделать соответствующие отверстия и приварить «ушки».

Замок удобнее крепить к поперечным перекладинам, поэтому одно ребро жесткости нужно приварить в том месте, где будет находиться замок. А местонахождение петель лучше отметить мелком. Не забывайте учитывать левостороннее и правостороннее открывание калитки. В зависимости от того, с какой стороны будет открываться калитка, покупаются и соответствующие петли.

Последний этап

Крепление профнастила

Полученную конструкцию желательно очистить от зазубрин и шероховатостей, обработать грунтовкой и покрасить. Оставить для полного высыхания. Подсохший каркас подвешивают на петли столбов забора, и проверяют на закрывание и открывание калитки. Если обнаруживаются погрешности, подобия перекоса будущей калитки, то нужно укрепить каркас еще несколькими ребрами жесткости.

Ну а если помех не обнаружено, то можно приступать к креплению, заранее подготовленного по размерам, профнастила. Сначала лист крепится в двух местах – в противоположных по диагонали углах, проверяются помехи при закрывании, визуально осматривается направление волн, и потом крепится материал остальными саморезами. Их должно быть не менее шести штук на 1м². Следующим действием является подкраска повреждений на профнастиле, в особенности тех мест, где обрезался лист, и закручивались саморезы.

Устанавливаем замок, что сделать просто, если есть готовые отверстия, следует только дрелью сделать отверстия в профнастиле. Проверяем действия фиксатора и задвижки, убеждаемся в правильности конструкции, и любуемся работой, которую вы сделали своими руками.

moyaograda.ru

Калитка из профнастила своими руками: изготовление и установка

Обязательным элементом забора на загородном участке является калитка. Изготовление данной конструкции производится, конечно же, с соблюдением определенных рекомендаций и правил. Калитка из профнастила, конструкция очень простая, как в сборке, так и монтаже, поэтому проблем с возведением данного сооружения возникнуть не должно, а что — бы снять все вопросы по строительству калитки из данного замечательного материала я и подготовил данную статью.

Подготовка и проектирование

Перед тем как приступать к изготовлению калитки, следует подготовить все необходимые материалы.

Материал Характеристики Элемент калитки
Труба 80х80 мм Опорные столбы
Труба 60х30 мм Рама
Профнастил Стеновой Полотно
Лист ОСБ 10 см Кондуктор
Цемент М400 Фундамент
Песок Крупный Фундамент
Щебень   Фундамент
Ручка Гармонирующей с общим дизайном дома
Замок Легкий, узкопрофильный
Петли Навесные



Из инструментов понадобятся:

  • болгарка с металлической щеткой;
  • сварочный аппарат;
  • шуруповерт;
  • струбцина.

Совет: При составлении чертежей калитки следует учитывать то, что ее высота не должна быть больше 2 м, а ширина – одного метра. Использование слишком габаритного полотна в данном случае нерационально.

Этапы монтажа

Сборка калитки из профнастила производится в пять этапов. Изготовление и установка включают в себя:

  • монтаж опорных стоек;
  • сварку рамы;
  • крепления полотна;
  • навешивание створки;
  • монтаж фурнитуры.

Установка столбов

Работу по сборке начинают с разметки. Между крайними стойками забора натягивается ориентировочный шнур. Затем на земле делаются отметки под столбы калитки. Далее работа производится так:

  • В размеченных местах выкапываются ямы сечением 40х40 см, глубиной около 80 — 120 см.
  • Их дно просыпается щебнем.
  • По уровню выставляются столбы и заливаются бетоном.

После установки стоек следует сделать небольшой перерыв (примерно на дня четыре, но лучше на неделю). За это время бетон наберет достаточную прочность.

В общем то это не единственный способ установки столбов, остальные способы смотрите на изображении представленном ниже, либо смотрите здесь.

Изготовление рамы и обшивка

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

На следующем этапе подготовленная профильная труба разрезается на куски необходимой длины. Сварка рамы производится на идеально ровном участке.

Важно: Все углы рамы должны быть выровнены самым тщательным образом. Иначе пользоваться калиткой будет неудобно. Чтобы избежать перекосов, сварку следует проводить, закрепив элементы рамы на углах листов ОСП посредством струбцин. Жесткость каркасу придается путем крепления уголка поперек каркаса.

После сварки углов на один из вертикальных элементов рамы крепятся верхние части петель. Приваривать их следует так, чтобы створку в последующем нельзя было снять, подняв кверху.

Готовую раму нужно обработать резиновой краской или акриловой эмалью, предназначенной для использования на улице. Это предотвратит ржавление металла.

После просыхания краски можно приступать к обшивке створки профлистом. Для раскроя лист прикладывают к раме и делают отметки. На этом же этапе прорезают отверстие под замок. Фиксацию производят на саморезы или болты. Делать нахлест при обшивке рамы, скорее всего, не понадобиться. Но если по каким-либо причинам используются два листа, их следует накладывать на одну – две волны.

Навешивание створки и монтаж фурнитуры

На следующем этапе готовое полотно приставляется к одному из опорных столбов, тщательно выравнивается во всех плоскостях и фиксируется в таком положении проволочным хомутом или струбциной.

Далее производится приваривание нижних половин петель. Вопрос о том, как сделать удобную в использовании калитку из профнастила, сводится, в том числе и к правильному их креплению. Первоначально петли прихватываются лишь слегка. Сплошной шов делается только после того, как конструкция будет опробована на легкость открывания-закрывания.

Замок вставляется в заранее подготовленное отверстие. Он должен входить в него свободно и при этом держаться без люфта. Ручку обычно врезают на расстоянии примерно в один метр от поверхности земли.

Вот таким вот образом и собирается калитка из профнастила для дачного забора своими руками. Как видите, изготовление и установка данной конструкции при наличии соответствующего оборудования и подходящих материалов – процедура предельно простая.

Видео по теме «калитка из профнастила»:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

postroju-dom.ru

РубрикаРазное

Добавить комментарий
