Содержание

Какой измельчитель для яблок и винограда выбрать?

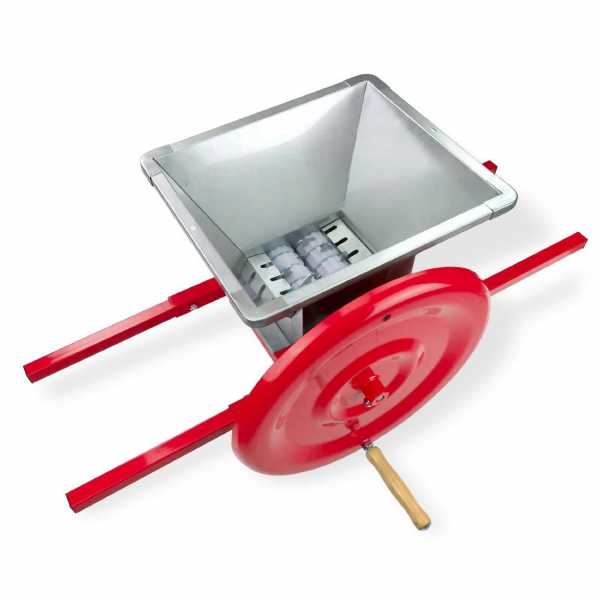

1) Ручные или механические измельчители (дробилки) яблок для сока

Обычно конструкция ручной механической дробилки для фруктов представляет собой корпус с 1 или двумя измельчающими цилиндрами и ножами.

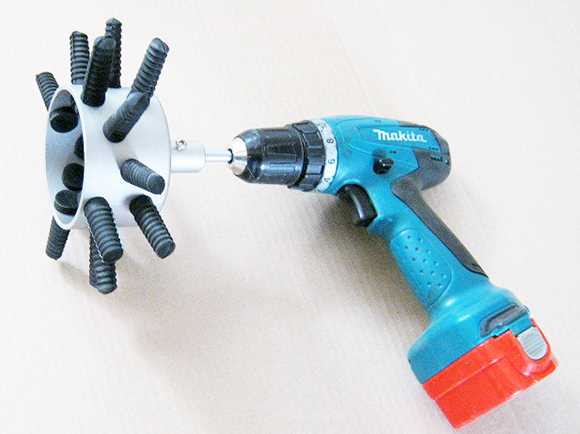

2) Измельчители работающие от дрели (измельчители яблок из дрели)

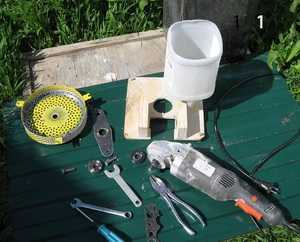

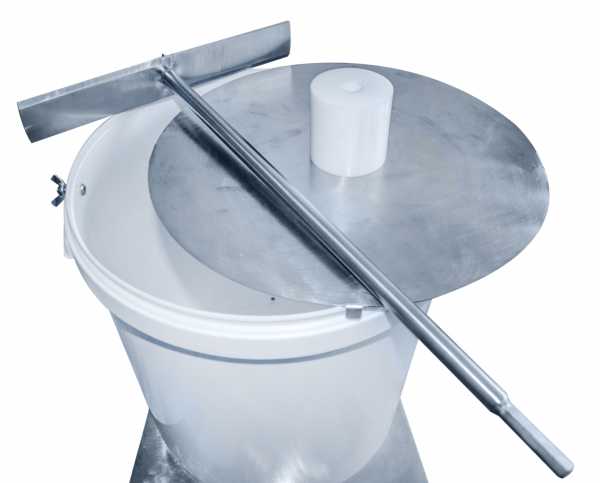

1 — Дробилка для яблок из ведра

Конструкция такого измельчителя представляется собой пластмассовое ведро, на крышке которого есть центрирующая втулка для ножа. Яблоки засыпаются в ведро, ведро закрывается крышкой со вставленным ножом, крышка фиксируется. Дальше нож зажимается в патроне перфоратора и возвратно-поступательными движениями крутящегося ножа за несколько минут измельчаются яблоки. Такой измельчитель очень универсален, так как подойдет для любых фруктов, овощей, винограда и яблок.

Также за счет того, что конструкция измельчителя не содержит двигателя, он очень дешево стоит. Цена такого измельчителя для яблок, работающего от дрели состовляет всего 69€.

Купить измельчитель для яблок и винограда работающий от дрели можно в нашем интернет магазине:
http://apple-presses.com/ru/produkciya/crushers

2 — Дробилка для яблок с измельчающим цилиндром в деревянном или нержавеющем корпусе

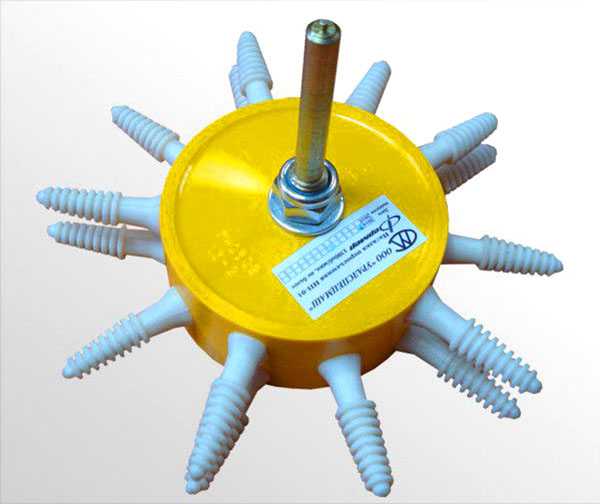

Обычно, в качестве цилиндра выступает деревянный цилиндр с вкрученными в него саморезами таким образом, чтобы головки саморезов выступали на 7-8мм.

3) Электрические измельчители (дробилки для яблок, фруктов и овощей)

1 — Электрическая терка для картошки

Самый простой и дешевый вариант для дробления яблок в маленьких количествах это электрическая терка для картошки литовского производства. Литовцы так любят цеппелины, что даже придумали для этого специальную терку, чтобы не теперь картош

apple-presses.com

Траворезка из дрели своими руками


Сделанный измельчитель травы своими руками станет отличным помощником в хозяйстве

Многие дачники и фермеры переходят на натуральные приемы выращивания овощей и отказываются от химии. Растения, особенно сорняки, забирают из почвы питательные вещества. Вернуть их обратно можно с помощью компоста и мульчирования. Мелко нарезанные листья и стебли быстрее перерабатываются. Умельцы могут изготовить измельчитель травы своими руками.

Применение измельченной травы

Свежая трава содержит много питательных веществ и полезна для животных и растений. Мелко нарезанная, она быстрее и активнее отдает то, что накопила за время роста. На дачах и в крупных фермерских хозяйствах ее применение широкое:

  • добавка животным в корм;
  • изготовление силоса для зимы;
  • мульчирование грядок с овощами;
  • компостирование для подкормки растений;
  • утепление почвы с многолетниками на зиму.

Все перечисленное можно делать и с целой травой, только эффект будет значительно ниже. Поэтому в хозяйстве необходим измельчитель травы, и сделать его можно своими руками.

Измельчители

Нарезать мелко траву можно различными приспособлениями. Все зависит от объемов. Приготовить корм на даче десятку кроликов или замульчировать клумбу с цветами можно с помощью ручной траворезки, легко изготавливаемой своими руками из тяпки и старой лопаты. Для огорода в 6 – 15 соток, подойдет агрегат с электрическим двигателем. Фермерам желательно иметь производительный и мобильный измельчитель с бензиновым мотором.

Устройство измельчителя

Все приспособления для резки травы имеют четыре основных элемента:

  • емкость;
  • ножи;
  • привод;
  • горловина для загрузки.
Емкость

Это может быть простое ведро или специально изготовленный бак, в который складывается трава. Он не дает ей рассыпаться, фиксирует в зоне реза и предохраняет от травмирования острыми кромками и вращающимися деталями.

Ножи

Главные детали, которые непосредственно производят дробление, когда работает измельчитель. Быстро вращаясь, они рассекают стебли с листья на мелкие кусочки. Могут быть плоскими и дисковыми. Фрезы применяются для веток и при больших объемах работы на крупных фермах и в садах.

Виды измельчителей

Можно изготовить приспособление для резки травы своими руками нескольких типов. Исходить надо из потребности, точнее, размера участка.

Ручная траворезка

Для того, чтобы нарезать немного травы и замульчировать пару грядок, достаточно сделать простое приспособление с ручкой и лезвием, напоминающее лопату. Нож имеет форму трапеции с острым нижним краем. В качестве двигателя выступает сам дачник, который опускает резко руку вниз и сечет разложенную траву.

Для хорошего измельчения и сохранения режущей кромки целой, стебли надо раскладывать на мягком участке. В идеале подойдет свободное место между грядками. Нарезанная трава подойдет для мульчирования, поскольку смешается с землей. Для добавки в корм птице и животным надо оборудовать более чистое место.

Приспособление из дрели

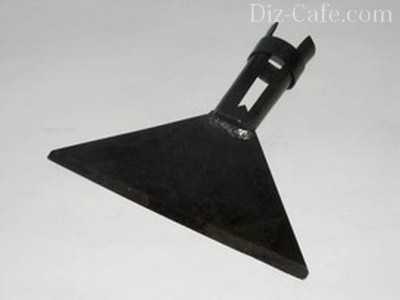

Механизировать процесс нарезки травы можно с помощью дрели и специально изготовленной насадки. Для этого подойдет лезвие обычного кухонного ножа, но лучше использовать прокованную заготовку из стали 3Х и 3Х13. Сделайте в центре отверстие и закалите на горне кромки. Если такой возможности нет, то используйте полосу с автомобильной рессоры.

Острыми должны быть стороны по ходу вращения. Тыльная сторона широкая для жесткости. Легкий изгиб большого диаметра выравнивать не надо. Для хорошей балансировки сделать нож следует симметричным относительно отверстия и закрепить на стержне с помощью гайки. Однолезвийная насадка будет сильно вибрировать, особенно в начале и конце работы, когда обороты меньше.

Электрический измельчитель

Может полностью обеспечить потребности небольшого хозяйства площадью до 15 соток и переработать ветки диаметром 20-25 мм. Устанавливается стационарно, но может изготавливаться и на колесах, если имеется несколько источников питания и длинный кабель. Электродвигатель подойдет из старой стиралки и центрифуги мощностью 2-4 КВт и с числом 2000-2800 об/мин.

Корпус

Приспособление с электрическим приводом достаточно простое, чтобы сделать его своими руками. Необходимо подобрать круглую емкость или сварить из трубы большого диаметра. В центре дна сверлится отверстие под выход вала. Сверху делается крышка с горловиной для подачи травы. Опытные огородники утверждают, что идеальный вариант, это корпус старого пылесоса «Тайфун».

В нижней части делается отверстие для выхода нарезанной травы, поскольку процесс измельчения может быть непрерывным. Затем для него из жести сгибается кожух, направляющий готовый продукт в подставленную емкость. Подготовьте отверстия для крепления корпуса к станине, их должно быть три, как и на крышке. Учитывая размер нагрузки, подойдут стандартные болты М6 и М8 и гайки к ним.

Вал

Чертеж вала проработайте сами и отдайте эскиз токарю. Верхнюю часть надо сфрезеровать на квадрат по размеру отверстий на ножах минус 1-0,5 мм, углы скруглить. В торце по центру просверлить и нарезать резьбу под болт, который будет крепить ножи. По возможности используете вариант из обычной плоской шайбы и гровера. Более простой вариант, это резьба на валу и гайка, только не забудьте зашплинтовать, чтобы ее не сорвало во время вращения.

В нижней части вала следует предусмотреть шейку со шпоночным пазом для крепления шкива или звездочки, через которые будет передаваться крутящий момент с двигателя на измельчитель. Эти детали можно купить стандартные или изготовить по нормативным чертежам. В корпус поставьте подшипник скольжения, если качения, то закрытую модель или закройте его крышкой от попадания зеленой массы.

Рама

Раму на измельчитель для травы может сделать своими руками любой мужчина, имеющий навыки сварщика 2 разряда. Изготавливать следует из уголка 40, можно больше, тогда конструкция будет более тяжелой. Высоту определяете двумя данными:

  • установка двигателя;
  • высота емкости под выходной горловиной.

Для ремня и цепи, следует предусмотреть возможность перемещения по направляющим двигателя или натяжной ролик.

Ножи

Самый доступный вариант сделать своими руками, это использовать полосы из рессор. Два-три  двусторонних ножа устанавливаются веером. Для этого квадратные отверстия следует делать под разными углами относительно оси полотна. Если сможете отбалансировать своими руками узел вала и режущих элементов, то ваш измельчитель будет работать идеально и служить долго.

Измельчитель с двигателем внутреннего сгорания

Агрегаты тяжелые, имеют высокую производительность и перерабатывают ветки до 75 мм в диаметре, в зависимости от установленного инструмента. Даже изготовленные своими руками, они стоят дорого и применимы в больших садах и на крупных площадях лугов для заготовки кормов. Преимущество таких дробилок в их мобильности, поскольку они не зависят от источника питания и делаются на колесах.

Двигатель ставится четырехтактный или предусматривается подсоединение к выходному валу трактора. Корпус должен быть прочный металлический. Для травы и мелких веток используют насадку их дисковых пил. Цилиндрическая фреза дробит ветки, превращая их в щепу. Такие механизмы чаще называют дробилками, поскольку использовать их как измельчитель для травы не рентабельно.

Покупные измельчители

В зависимости от потребности, производители могут предложить вам газонокосилки, измельчители и дробилки разных конструкций и мощности. Для травы используются легкие агрегаты с пластиковым корпусом и более мощные для ферм с металлическим корпусом, стационарные с непрерывной работой 1 час.

pogazonu.ru

Измельчитель травы своими руками: обзор 4-х вариантов самодельных траворезок

Как хорошо прогуляться по собственному саду, по его красивым дорожкам, полюбоваться ухоженными грядками и клумбами, а потом съесть румяное яблочко прямо с ветки. Но для того, чтобы всё это великолепие было, предстоит немало потрудиться. Чтобы почва была плодородной, необходимо вносить много органики. Мульчирование травой – отличный способ поддержать почву в хорошем состоянии. Её можно разложить на грядках сразу после скашивания или предварительно закомпостировать. Чтобы толстые стебли зелени активнее разлагались, их рекомендуют предварительно измельчить. Можно сделать измельчитель травы своими руками или просто купить его.

  • Способы самостоятельного изготовления агрегата
    • Вариант #1 — дрель вам в помощь!
    • Вариант #2 — для обладателей пылесоса «Тайфун»
    • Вариант #3 — траворезка из того, что было под руками
    • Вариант #4 — самодельная соломорезка
  • Немного предостережений о безопасности

Выбор готовой техники во многом зависит от того, какой объём сырья предстоит перемалывать. Ведь молотая трава нужна не только для удобрения почвы. Пригодится она и тем, кто имеет подсобное хозяйство: измельченную зелень добавляют в корм домашнего скота и птицы. С небольшим объёмом работ можно легко справиться при помощи обычной сечки. Так называют треугольную пластину, снабженную прочной и остро заточенной нижней кромкой.

Сечка – элементарный инструмент для измельчения травы. Если объём работ невелик, то бензиновую или электрическую траворезку можно не покупать и не сооружать. Надевайте сечку на черенок и приступайте к работе

Для работы сечку насаживают на длинный черенок. Он позволяет не нагибаться при выполнении работы. Сырьё, которое предстоит порубить, нужно разложить на земле слоем в 10-15 см. Поверхность не должна быть твердой, а слой травы – не слишком большим. Тогда сечка не затупится и не будет пружинить. При ударах сечки сверху вниз трава разрубается на мелкие части.

Если же объём обрабатываемой зелени достаточно велик, нужен солидный агрегат, выбрать который поможет это видео.

Способы самостоятельного изготовления агрегата

Основной целью этой статьи является поиск способов самостоятельного изготовления той техники, которая понадобится в хозяйстве. Если есть желание, терпение и минимальные навыки, можно сделать самодельный измельчитель травы, который будет работать ничуть не хуже, а, возможно, даже лучше покупного. Лучше, потому что только вы сами знаете потребности своего хозяйства и можете идеально приспособить прибор к собственным потребностям. Он будет именно такой, как вам нужен!

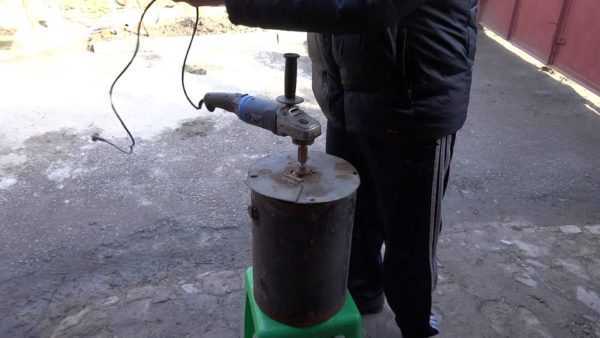

Вариант #1 — дрель вам в помощь!

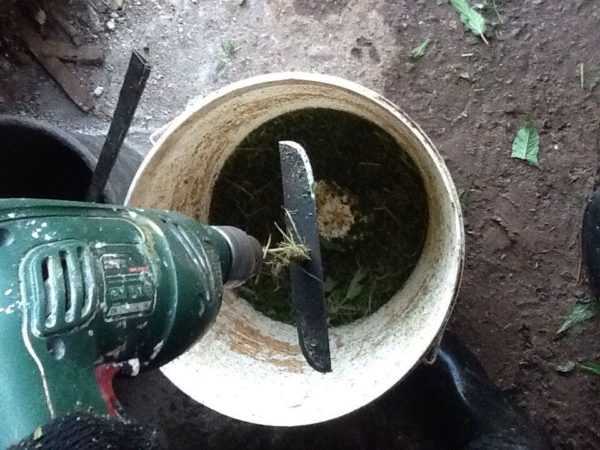

Отличную траворезку очень просто можно соорудить из обычной дрели. То, как именно работает это нехитрое устройство, можно увидеть на видео, размещенном ниже.

Итак, процесс измельчения напоминает работу кухонного комбайна: в цилиндрическом корпусе, роль которого играет простое ведро, находится остро заточенный нож. При вращении его по кругу с высокой скоростью происходит рассечение травы. Для изготовления этой травосечки используется двухрежимная дрель «Темп», мощностью в 850 Ватт. Нож изготовлен из ножовочного полотна. Весь секрет скрыт в заточке ножа. Если она сделана правильно, трава не будет наматываться на лезвие. Нож должен оставаться чистым и свободным от зелени.

Затачивают нож односторонней заточкой. Он должен быть ориентирован заточенной плоскостью вниз. Если предстоит измельчать свежую траву, лучшей формой ножа будет узкий ромб, чтобы режущая кромка сходила «на нет» под углом к краям. В крайнем случае, можно скруглить лезвие к острию. Тогда трава, на которую воздействует центробежная сила, скользит по режущей кромке ножа прямо к краям. Разрезается она легко и никогда не наматывается на нож.

Вариант #2 — для обладателей пылесоса «Тайфун»

Рабочий принцип этого устройства ничем не отличается от предыдущего. Просто выглядит он более цивилизованно и производительность его выше. Если в предыдущем случае трава уже была в ёмкости, куда помещали режущий инструмент, то теперь сырьё подаётся через верхнее отверстие, а готовый субстрат выходит через нижнее, расположенное в боковой части аппарата. Чтобы готовый силос при высыпании не разбрасывался, нужно использовать для выходного отверстия защитный кожух.

Возможно, такая траворезка выглядит не так презентабельно, как покупная, зато она функциональна и практически бесплатна. Определитесь, что для вас важнее

Измельченная трава собирается в ведро, которое нужно предусмотрительно подставлять под выходное отверстие. Понятно, что выбирая высоту стоек для агрегата, следует учитывать, что ведро обычных параметров должно беспрепятственно проходить для размещения его в нужном месте. Так причем же здесь «Тайфун»? Корпус от старого советского пылесоса «Тайфун» идеально подойдет для элементарного садового измельчителя травы: он имеет верхнее отверстие наиболее подходящего размера. Ещё раз повторюсь: это идеальный вариант. Но не единственный!

Любая цилиндрическая ёмкость, будь то старая кастрюля, ведро или отрезок трубы тоже подойдут. Двигатель мощностью 180 Ватт можно позаимствовать у старой стиральной машинки. На ножи пойдет старое ножовочное полотно, а в качестве стоек рекомендуется применить прямоугольный профиль 15х15 мм. Вот втулку высотой в 40 мм, на которую будут крепиться ножи, придется выточить на токарном станке.

Процесс изготовления измельчителя травы не так сложен, как кажется. На фото: №1 – корпус, очень удобный, потому что в него можно загружать траву сверху, №2 – двигатель от стиральной машины, № 3- расположение и внешний вид ножей

Двигатель со снятым шкивом крепится на шпильках снизу к контейнеру. Чтобы зажать ножи, пригодятся водопроводные гайки 32 мм в диаметре. При изготовлении втулок предусмотрительно нарежьте резьбу под эти гайки. Не забудьте и про отверстие для вала двигателя. Чтобы была надежная фиксация на валу, во втулке делают два отверстия 7 мм в диаметре с нарезанной в них резьбой М8 для стопорных болтов. На валу двигателя с обратной стороны протачивают площадки для увеличения надежности фиксации втулки стопорными болтами.

На высоте 15 мм в верхней части цилиндра болгаркой сняты грани, чтобы образовался квадрат со стороной 25мм. На него и будут надеваться ножи. Чтобы сделать ножи, нужно из ножовочного полотна вырезать 4 заготовки болгаркой. В центральной части каждой заготовки вырезается квадратное отверстие со стороной в 26 мм. Ширина каждой детали зависит от степени жесткости исходного металла. Понятно, что помещаться ножи должны поближе ко дну. Их режущие кромки заостряют, используя точило. Болты, фиксирующие втулку, помещают выше ножей.

На фото: № 4 – втулка для закрепления ножей и соединения двигателя с корпусом, № 5 – квадрат, на который впоследствии будут закреплены ножи, № 6 – платформа измельчителя, которая сделана в виде усеченной пирамиды

Если нет возможности сделать выходное отверстие для силоса непосредственно под ножами, то его оборудуют сбоку. Для этого болгаркой можно проделать окружность 7х7. Для формирования направляющего корпуса используется жесть. К измельчителю корпус крепится болтами М3. Платформа агрегата должна быть максимально устойчива. Для этого её основание делают больше, чем верхнюю часть. Сделать её предстоит максимально функциональной и удобной.

Цель платформы не только удерживать измельчитель, но и защищать двигатель. Её закрепляют к контейнеру 3-я болтами М 6х45. Боковые грани платформы лучше закрыть листами из жести. В стойках нарезается резьба под болты М3, которыми листы и закрепляются на платформе.

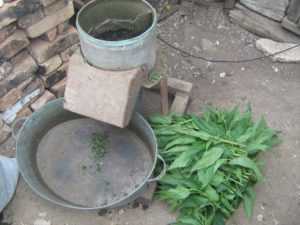

Вариант #3 — траворезка из того, что было под руками

Вооружившись полученными знаниями при прочтении описания процесса изготовления предыдущего агрегата, вы без особого труда и усилий соорудите себе что-нибудь столь же простое и полезное.

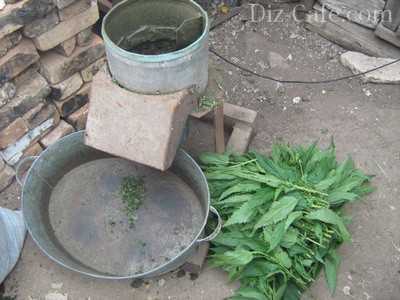

Эта траворезка сделана буквально из того, что нашлось в сарае. Все вещи давно отслужили своё, но в такой конструкции они наверняка ещё долго смогут быть полезны своему владельцу

Для элементарной траворезки понадобятся:

  • насос «Агидель» или любой аналогичный электродвигатель, способный делать 3000 об/мин и питаться от сети с напряжением в 220В;
  • старая кастрюля из алюминия;
  • отслужившие своё ножовки по дереву, из которых можно сделать замечательные ножи;
  • для запуска двигателя необходима кнопка, роль которой отлично сыграет ПНВ от стиральной машины;
  • вилка и электрошнур.

Предлагаем вам внимательно рассмотреть фотографии, потому что они не нуждаются в особых комментариях. Все предельно ясно. Приступайте к созданию измельчителя травы и все у вас отлично получится.

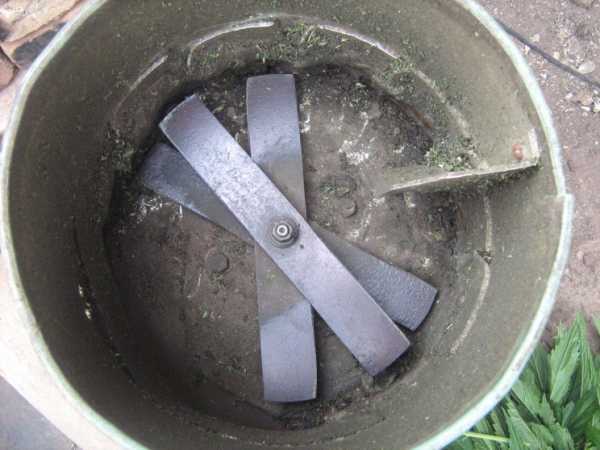

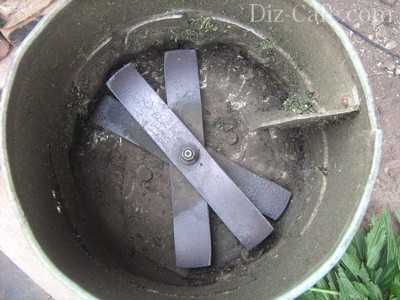

Обратите внимание на то, как размещены ножи в этом измельчителе травы. Возможно, что вы выберете именно эту модель

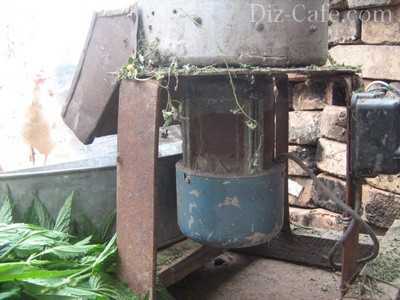

Двигатель установлен под кастрюлей, а кнопка запуска находится в задней части платформы, чтобы можно было удобнее до неё дотянуться

Такая трава, измельченная при помощи траворезки, отлично подойдет и на корм скоту и птице, а также для целей мульчирования

Вариант #4 — самодельная соломорезка

Три предыдущих агрегата с успехом превращали траву в силос. Но если нам нужен измельчитель не только травы, но и сена, стоит присмотреться ещё к одному изобретению, которое очень подробно представлено на видео ниже.

Немного предостережений о безопасности

Любой прибор, создание которого описано выше, снабжен острыми режущими деталями. Чтобы он служил вам долго, приносил облегчение в работе, а не наносил увечий, соблюдайте при выполнении работ элементарную технику безопасности.

Если же эксплуатация агрегата связана с электричеством, будьте вдвойне осторожны и принимайте необходимые меры. Особенно внимательно следите за тем, чтобы траворезку не пытались включать дети. Лучше перестараться, чем недосмотреть!

sun-dom.ru

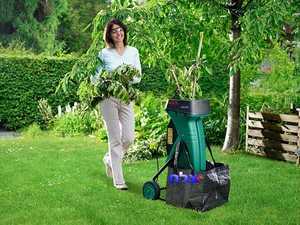

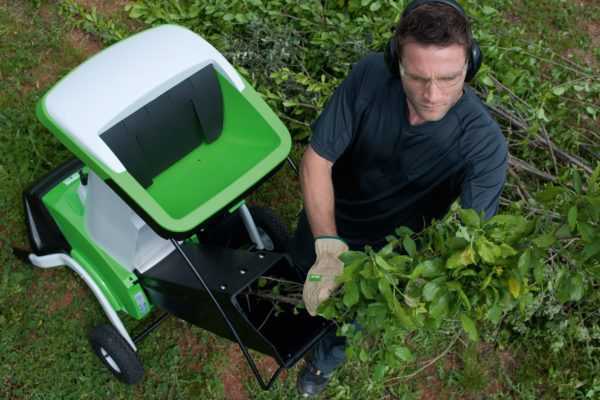

Садовый измельчитель травы: принцип работы, создание электрического устройства своими руками

Уход за садом предусматривает регулярную подрезку веток и травы. Чтобы хворост не занимал много места на участке, следует приобрести садовый измельчитель. Такое устройство позволит переработать обрезанные ветки и траву на компост для удобрения огорода.

Сегодня приобрести садовый измельчитель не составляет большого труда, особенно если есть необходимая сумма денег. Но те, кому он не по карману, могут сделать измельчитель самостоятельно.

Принцип работы траворезки

Конструкция измельчителя травы и веток довольно простая. Сюда входит несколько базовых элементов:

  • рабочий вал, оборудованный ножами;
  • защитный кожух;
  • двигатель;
  • шкив с ремнём;
  • приёмный короб;
  • электрический кабель;
  • металлическая рама.

Чтобы было удобно перемещать устройство по участку, его ставят на специальную двухколёсную базу. Принцип работы агрегата совершенно простой. Так, вал благодаря мотору и ремням либо цепям начинает вращаться. В этот момент в короб поступают ветки с травой, которые измельчаются острыми ножами. В целом это напоминает работу обычной мясорубки.

Подобные траворезки часто используются дачниками. Помимо этого, в продаже представлены промышленные агрегаты, которые справятся с очень толстыми ветками. Естественно, такие устройства отличаются сложной конструкцией и повышенной производительностью.

Элементы конструкции электрических садовых измельчителей

Если вы хотите сделать траворезку своими руками, то обязательно разберитесь с важными элементами конструкции.

В устройствах, которые способны перерабатывать ветки, траву и солому, устанавливают бензиновые либо электрические двигатели. Первая разновидность обеспечит эффективное измельчение крупных элементов.

Более того, такая траворезка получается действительно мобильной, что очень важно, когда сад большой площади. Электрические модели довольно компактные. Также они проще в использовании. Однако подобное оборудование на практике оказывается менее мощным. Его не удастся перемещать по всему участку, что считается важным недостатком.

При выборе двигателя для траворезки важно обращать внимание на мощность.

  • Устройства, рассчитанные максимум на 1,5 кВт, легко перемалывают ветки толщиной до 2 см. С серьёзными задачами они не справятся.
  • Двигатели мощностью в 3–4 кВт измельчат ветви диаметром максимум в 4 см.
  • Агрегаты на 6 кВт и более подойдут для больших хозяйств, ведь для них даже очень толстый хворост не является проблемой.

Поскольку измельчители, сделанные своими руками, обычно используются для различного рода работ, стоит выбрать мощность на уровне 3–5 кВт. Если же говорить о бензиновом двигателе, то в этом случае такой показатель должен составлять не менее 5 кВт.

Выбор ножей

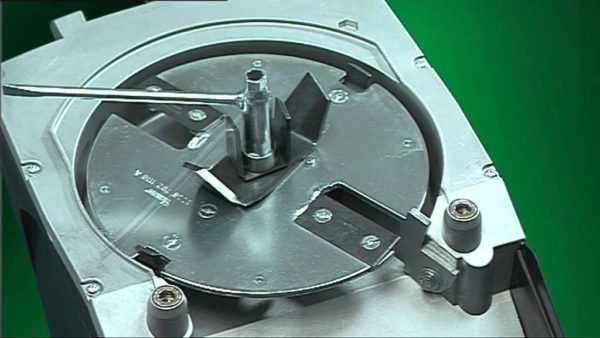

Важным элементом любого измельчителя являются ножи. Именно они влияют на качество переработки соломы и веток. Одни ножи выдают хворост длиной в 2–10 см, а другие благодаря особой конструкции создают мелкую стружку.

В некоторых моделях предусмотрен только один диск с зафиксированными ножами, который установлен на валу. Подобные агрегаты смогут перемалывать только очень тонкие ветви, выдавая труху.

В заводских моделях измельчителей предусмотрено три разновидности ножей:

  1. Дисковое устройство позволяет измельчать только траву и тоненькие веточки.
  2. Фрезерная конструкция справится с хворостом толщиной до 8 см, причём сырье должно быть сухим, иначе механизм застопорится.
  3. Универсальная фрезерно-турбинная разновидность считается наиболее предпочтительной, ведь она может перерабатывать даже толстые влажные ветви.

Если вы хотите сделать конструкцию своими руками, то отдайте предпочтение дисковым пилам, ножово-дисковой или двухваловой системе.

Изготовление устройства своими руками

При желании и наличии базовых строительных навыков можно сделать конструкцию из подручных материалов своими руками. Это может быть дрель и даже стиральная машина. Благодаря самостоятельному изготовлению вы получите оборудование, которое будет максимально соответствовать всем потребностям.

Проще всего сделать траворезку из простой дрели. В таком случае измельчение будет происходить по принципу кухонного комбайна. Так, в цилиндрическом корпусе, то есть обычном ведре, располагается острый нож.

Во время его вращения и происходит нарезка травы и мелких веточек. Для создания конструкции потребуется простой чертёж, дрель мощностью в 850 Ватт и нож, выполненный из ножовочного полотна.

Особое внимание следует уделить заточке. Если сделать её правильно, то лезвие будет легко и быстро рассекать ветки. В этом случае рекомендуется односторонняя заточка. Если планируется переработка исключительно травы, то оптимальной формой ножа считается ромб.

Ещё один вариант предполагает создание конструкции на основе пылесоса «Тайфун». Такой агрегат будет более мощным и привлекательным на вид. Здесь предусмотрено два отверстия: через верхнее осуществляется подача сырья, а через нижнее выходит компост.

Для изготовления конструкции подойдёт корпус пылесоса либо обрезок трубы, двигатель на 180 Ватт из любой старой стиральной машинки, ножовочное полотно, прямоугольный профиль и втулка.

  • двигатель закрепляют на нижней части корпуса;
  • на втулке нужно подготовить два отверстия, что позволит выполнить установку вала;
  • из ножовочного полотна следует сделать четыре ножа, в вырезанных заготовках выполняются отверстия, а кромки заостряются точилом;
  • корпус и измельчитель соединяют посредством болтов, при этом важно убедиться в устойчивости платформы, боковые грани этого элемента закрывают листовым металлом.

Садовый измельчитель – необходимое устройство в любом хозяйстве. Такой прибор можно сделать своими руками или приобрести в специализированном магазине. Чтобы агрегат прослужил действительно долго, нужно следить за состоянием двигателя и ножей, а во время эксплуатации важно помнить о технике безопасности.

  • Автор: Максим Анатольевич Ермаков
  • Распечатать

nashgazon.com

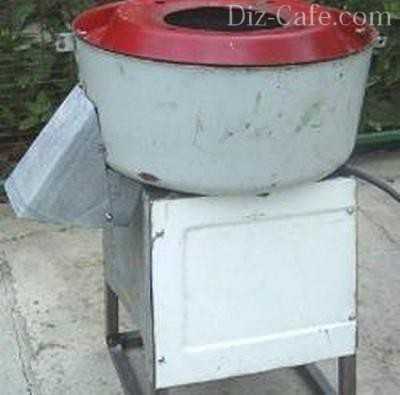

Как сделать траворезку своими руками из стиральной машины

Настоящие огородники и садовники знают толк в таком приспособлении как траворезка и измельчитель веток. Это не единственное приспособление, которое есть у таких людей в домашнем хозяйстве.

Купить все полезные устройства не всегда есть возможность, именно поэтому люди придумывают всевозможные способы, как их сделать своими руками. И сегодня мы опишем, как изготовить траворезку из старой стиральной машины.

Готовим детали и инструменты

Для того чтобы определиться с тем, что потребуется для изготовления измельчителя травы своими руками, нужно хорошо представлять его устройство. На самом деле ничего  сложного в нем нет. Чем-то измельчитель веток или соломорезка напоминает кухонный комбайн. К основным его узлам относятся:

  • вал с вращающимися на нем ножами;
  • элеткродвигатель;
  • контейнер для измельчения;
  • приемный бак;
  • электрический кабель;
  • рама.

Исходя из конструкции устройства три в одном: измельчитель веток, соломорезка, траворезка, подготовим необходимые материалы. Старайтесь использовать подручные материалы и  инструменты. Итак, нужно подготовить:

  • металлический бак от советской стиральной машины, например, от машинки «Ока» можно в качестве контейнера использовать корпус от пылесоса «Тайфун»;
  • двигатель от стиральной машины на 180 Ватт, можно и больше;
  • старая ножовка для изготовления ножей, можно взять готовый дисковый нож;
  • электрический провод с вилкой;
  • пусковая кнопка;
  • ведро под силос;
  • металлический уголок для рамы;
  • втулки, гайки, шайбы, болты для соединения деталей;
  • инструменты: плоскогубцы, молоток, отвертка, болгарка, дрель.

Выбирая двигатель, обращайте внимание на его мощность. Двигатель малой мощности можно применить только для нарезки травы или соломы, а вот сделать измельчитель крупных веток своими руками из него не получится.

Для того чтобы изготовить своими руками измельчитель, способный перерабатывать ветки толщиной большее 5мм, умельцы предлагают выбирать двигатель не от стиральной машины, а бензиновый. Такой двигатель гораздо мощнее.

Собираем корпус

Изготовление траворезки своими руками начнем с верхнего контейнера, в который бросают траву. И в котором она будет измельчаться. Для этого корпус от стиральной машины нужно обрезать по высоте, тем самым сделав его удобнее. Внизу сбоку в корпусе делаем прямоугольное отверстие размером примерно 20х7 см так, чтобы ножи располагались  немного выше отверстия, ну или на уровне с ним.

Вокруг отверстия нужно сделать кожух из металлической пластины. Кожух предотвратит разлетание травы во все стороны. Закрепить кожух можно на болты. Далее сделаем из металлического уголка при помощи сварки подставку. Ее высота будет зависеть от того, что вы будете подставлять под силос. Если таз, то можно обойтись низкой подставкой, если ведро, то она должна быть повыше.

Что касается двигателя, то на его валу предварительно надо сделать два отверстия диаметром около 7мм при помощи дрели. Затем на вал насаживают втулку также с отверстиями и с резьбой на конце и закрепляют на болты своими руками.

Втулку придется заранее заказать у токаря, если вы не можете выточить ее своими руками на токарном станке. Ее длина должна быть не менее 50 мм.

Теперь нужно закрепить двигатель к днищу бака при помощи шпилек. Затем надеть на вал вырезанные и заточенные особым образом ножи и тщательно закрепить их гайками, например, водопроводными на 32 мм.  Ножи не должны касаться стенок контейнера. Далее контейнер вместе с двигателем жестко закрепляют на подставке при помощи сварки. Конструкция должна быть надежной. Подставку под измельчитель веток и травы можно обшить металлическим листом, но сначала подключите к двигателю пусковой механизм и электрический провод.

Подключаем двигатель

Подключение двигателя к электрическому кабелю начинается с поиска пусковой и рабочей обмотки самого двигателя. Делается это при помощи тестера. Сопротивление рабочей обмотки меньше сопротивления пусковой. Когда контакты будут найдены, можно проводить подсоединение. Делается это так:

  • один конец пусковой обмотки соединяем с проводом от пусковой кнопки;
  • второй конец соединяем с кабелем и рабочей обмоткой;
  • второй конец рабочей обмотки соединяем с кабелем и проводом от пусковой кнопки.

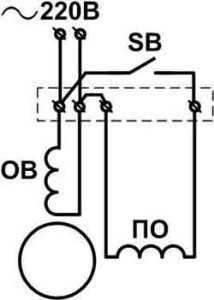

На схеме  представлено данное подключение.

Эксплуатируя самодельный измельчитель веток, помните о следующих правилах:

  1. не закладывайте слишком много соломы или травы;
  2. не кладите сырые ветки и солому в измельчитель, механизм может заклинить;
  3. соблюдайте технику безопасности при работе с электроприбором, чтобы не нанести вред своему здоровью!

Таким образом, простейший измельчитель или соломорезка из подручных деталей готов. Такая самодельная траворезка будет не хуже той, что вы купите в магазине. Для тех, кто хочет сделать траворезку из стиральной машины автомат, мы прилагаем видео. Ну а, если вам интересно, что еще можно сделать из деталей машинки, читайте статьи на нашем сайте.


  • Поделитесь своим мнением — оставьте комментарий

Хорошая реклама

mashmaster.ru

i-perf.ru

виды и применение приспособлений для дрели

Насадки на дрель, а также приставки для данного электроинструмента наделяют его новыми функциями и возможностью успешно решать различные технологические задачи. Приспособления для оснащения дрели позволяют использовать ее не только для сверления, но и в качестве механической пилы, фрезера, небольшого токарного станка или даже насоса для перекачки жидкостей. Современные производители предлагают множество разнообразных насадок и приставок, которые делают дрель по-настоящему многофункциональной.

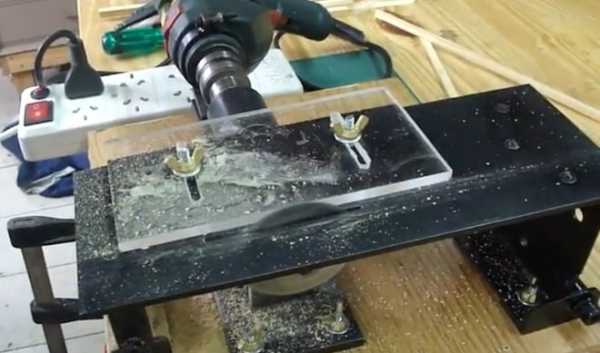

Распиловочный станок моделиста на базе дрели

Конечно, насадки и другие приспособления не сделают из дрели устройство, сопоставимое по производительности и точности обработки со специализированным оборудованием, но для решения несложных технологических задач с их помощью ее можно использовать вполне успешно. Очень удобно применять элементы дополнительного оснащения дрели для решения строительных и ремонтных задач, а также многих других вопросов, связанных с содержанием жилья в надлежащем состоянии.

Разновидности устройств для дополнительного оснащения дрели

Наиболее распространенным является такое приспособление для дрели, как упор, который позволяет просто и быстро сверлить отверстия на требуемую глубину. Конструкция простейшего упорного приспособления включает в себя вспомогательную ручку и сам упор, на поверхность которого нанесена метрическая шкала.

Более сложную конструкцию и, соответственно, большую функциональность имеет параллельный упор, при помощи которого можно контролировать не только глубину выполняемого отверстия, но и положение его оси относительно поверхности обрабатываемого изделия или конструкции. Выпускаются приставки данного типа и для инструмента, используемого при строительстве и ремонте, и для дрелей по дереву.

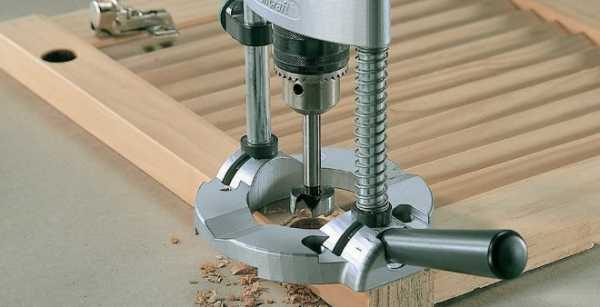

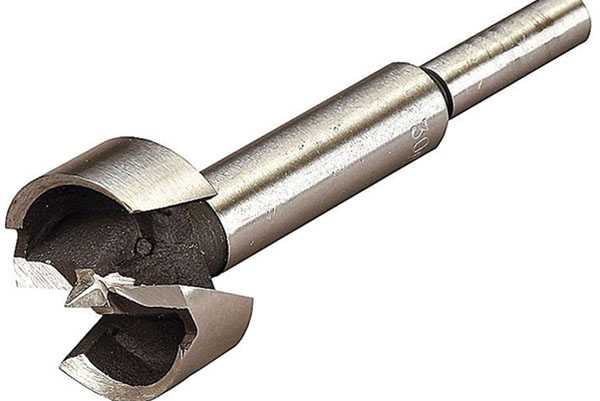

Выборка глухих отверстий под мебельные петли сверлом форстнера намного упрощается с использованием стойки для дрели

Параллельные упоры, предназначенные для использования в комплекте с инструментом для строительных и ремонтных работ, устанавливаются на мощные дрели, при помощи которых выполняют бурение отверстий в бетонных и кирпичных строительных конструкциях. Приставка данного типа состоит из упора со шкалой и вспомогательной ручки для дрели. В отдельных моделях параллельных упоров предусмотрен встроенный отсос для удаления отходов обработки, который подключается к пылесосу.

Популярными среди домашних мастеров являются приспособления для дрели, при помощи которых ее можно использовать для выполнения столярных работ. Дрель, оснащенная такой приставкой, – это, по сути, небольшая фрезерная установка. В ее конструкции присутствует вертикальная стойка с направляющими, по которым перемещается специальная корзина с зафиксированным в ней электроинструментом. Конечно, подобный вертикальный фрезерный станок не способен обеспечить такую же точность и производительность выполняемой обработки, как специализированное оборудование, но для выполнения несложных работ в домашней мастерской он подходит.

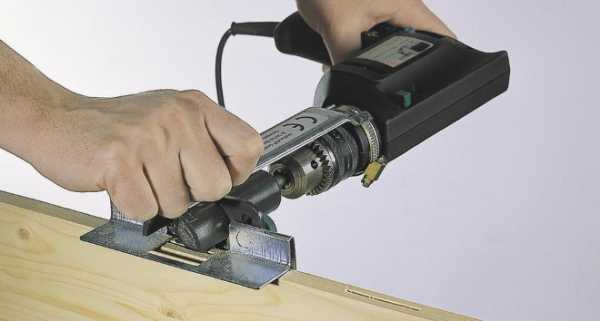

Посредством этой фрезерной насадки вырезаются пазы, щели или профили

Достаточно большую категорию среди элементов дополнительного оснащения ручного электрического инструмента составляют насадки и приставки для дрели, при помощи которых можно выполнять сверление под углом. Такое приспособление для сверления отверстий работает там, где использовать обычную дрель не представляется возможным. Рабочая головка в зависимости от модели данного оборудования может располагаться под различными углами (до 90°) по отношению к оси вращения основного патрона дрели. Наиболее популярными и востребованными являются приспособления для сверления под углом 90 градусов.

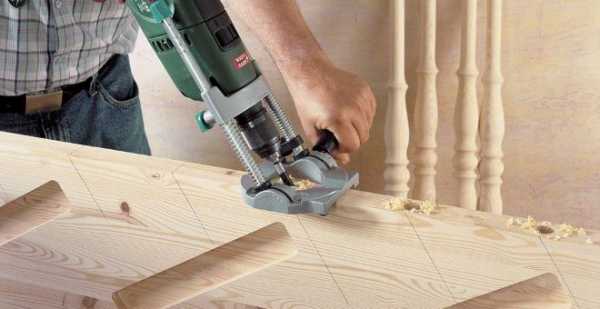

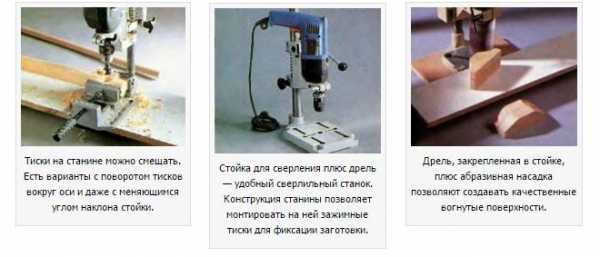

Сверлильная стойка с изменяемым углом наклона позволяет легко высверливать косые отверстия

На современном рынке широко представлены приспособления для сверления отверстий, которые позволяют не только ограничивать глубину создаваемых отверстий и контролировать вертикальность их оси, но и использовать дрель в качестве небольшого фрезера. Особенно популярны такие девайсы среди домашних мастеров, которые самостоятельно занимаются изготовлением мебели.

При использовании различных рабочих насадок на дрель для обработки дерева можно выполнять множество технологических операций (в частности, боковое сверление отверстий в изделиях круглой или более сложной конфигурации, требующее применения специальных вкладышей). На отдельные модели таких приспособлений устанавливаются специальные отсосы, подключаемые к пылесосу, при помощи которых из зоны обработки удаляются пыль и мелкая стружка. Следует иметь в виду, что даже такие функциональные устройства не позволяют сделать из дрели полноценный ручной фрезер, который обладает такими же операционными возможностями, но обеспечивает более высокую точность и качество выполняемой обработки.

Пылеудаляющие насадки на дрель

Никто не будет оспаривать тот факт, что применять для формирования отверстий не дрель, а сверлильный станок значительно удобнее (да и точность обработки с помощью стационарного оборудования выше). Между тем и из ручного электроинструмента можно сделать простейший сверлильный станок, для чего используется направляющая приставка для дрели. Большинство современных моделей такого приспособления комплектуется тисками для фиксации детали в процессе обработки, а также станиной, по которой такие тиски могут свободно перемещаться. Сам электроинструмент помещается в специальный держатель для дрели (корзину), который является универсальным зажимным устройством и может использоваться практически для любых моделей сверлильного инструмента. Такое приспособление, на стойку которого нанесена точная метрическая шкала, является очень полезным приобретением для любого домашнего мастера, так как позволяет выполнять отверстия с меньшими трудозатратами и более высокой точностью.

Сверлильная стойка в паре с тисками добавляет возможность зажимать заготовки и даже шлифовать их

Высокой популярностью пользуются приставки к дрели, позволяющие использовать ее в качестве токарного станка по дереву. Такая оснастка закрепляется на рабочем столе, а сама дрель выступает в роли ее приводного механизма. Для установки дрели в конструкцию такой приставки используются специальная подставка и крепежный механизм.

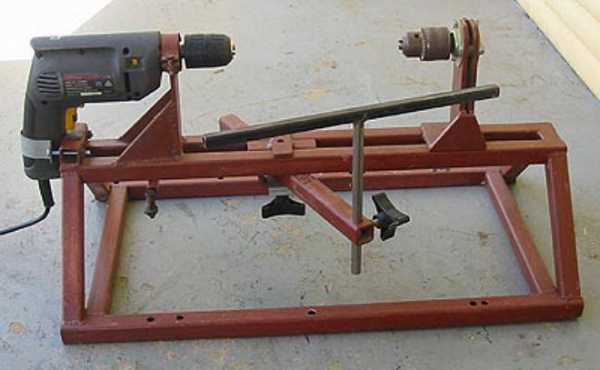

Самодельный токарный станок из дрели

Подобные приставки выпускаются в различном конструктивном исполнении, с разным набором режущих инструментов и приспособлений, позволяют легко воплотить в жизнь мечту многих домашних мастеров о том, чтобы иметь в распоряжении свой токарный станок. Конечно, токарный станок, приводимый в действие обычной электродрелью, не сравнится со специализированным оборудованием ни по ресурсу работы, ни по точности и производительности выполняемой обработки. Если использовать такую приставку в интенсивном режиме, электродрель не выдержит значительных и продолжительных нагрузок и в итоге выйдет из строя. Именно поэтому, чтобы не остаться без дрели, применять такую приставку следует для выполнения несложных и не слишком продолжительных токарных работ по дереву.

К наиболее популярным приспособлениям для дрели относятся приставки, которые позволяют превратить такой инструмент в электроточило или наждак. С их установкой не возникает никаких сложностей даже у неопытных мастеров. Такие приставки можно использовать не только для заточки ножей и полотен дисковых пил, но и для восстановления геометрических параметров сверл, токарных резцов, стамесок и ножей рубанков. Таким образом, применяя такие приспособления на дрель для заточки, можно не только решить с их помощью многие бытовые вопросы, но сэкономить на обращении к квалифицированным специалистам. Успешно использовать подобный наждак, в том числе и для заточки режущих инструментов, могут даже те, кто не имеет опыта в этой области.

В качестве рабочей насадки этого станка можно использовать наждачные или шлифовальные диски

Дополнительная оснастка на дрель необходима не только домашним мастерам, но и профессиональным мебельщикам. К такой оснастке, в частности, относится приставка для фрезерования, при помощи которой в столярных изделиях и элементах мебели выполняют пазы для создания угловых соединений. При использовании такой приставки нет необходимости фиксировать обрабатываемые детали в зажимном устройстве. Она обеспечивает высокую точность обработки, а для создания паза требуемой ширины и глубины в ее оснащении предусмотрены специальные регулировочные элементы.

Для того чтобы даже в самых труднодоступных местах эффективно использовать инструменты, приводимые во вращение дрелью, можно приобрести гибкий привод или угловой адаптер.

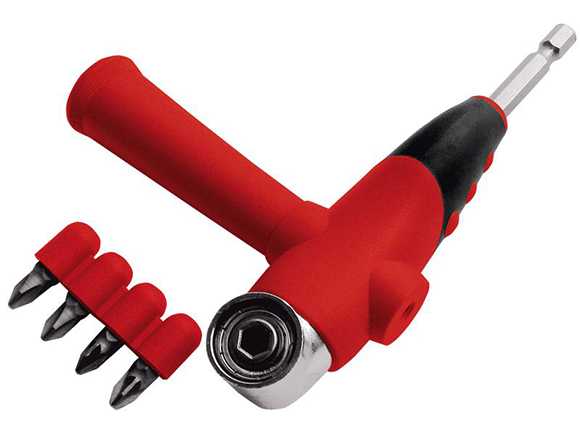

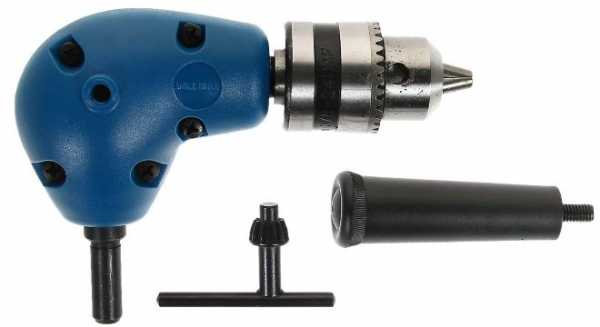

Угловая насадка для дрели

Гибкий привод и угловая насадка на дрель одним концом фиксируются в патроне дрели. Второй их конец оснащен зажимным устройством, в котором можно закреплять сверлильный, фрезерный, абразивный и любой другой инструмент с хвостовиком подходящего диаметра. Выбирая между двумя такими приспособлениями, следует учитывать, что гибкий привод с точки зрения обработки труднодоступных мест обладает большими возможностями, чем угловая насадка для дрели. Угол изгиба такого привода не ограничивается 90°, он может быть любым.

Примеры использования угловых насадок

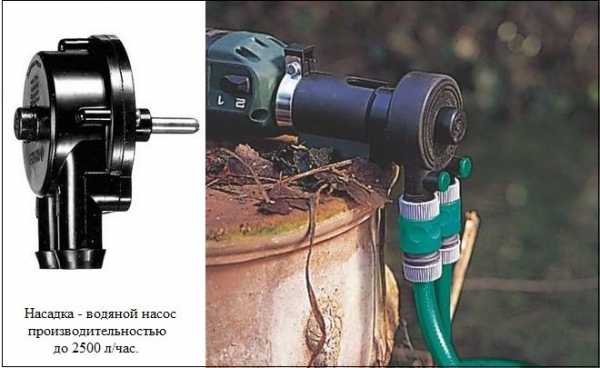

Вопрос о том, возможно ли использовать электрическую дрель в качестве привода насоса, предназначенного для перекачивания жидкостей, не лишен смысла. Чтобы практически решить такую задачу, можно не придумывать различные самоделки, не ломать голову над изготовлением надежного крепления для дрели на корпусе типового насоса и над тем, какой использовать переходник. Все эти вопросы уже продуманы специалистами и реализованы в конструкции приставки-насоса.

Несмотря на небольшие размеры, насадка-насос может обеспечивать вполне приличное давление

Такой насос для дрели, хотя и не предназначен для длительного и интенсивного использования, способен эффективно решать многие задачи. В частности, он может успешно перекачивать небольшие объемы как вязких жидкостей (таких, например, как масло или краска), так и обычной воды. Чтобы изменить скорость откачки жидкой среды, достаточно поменять количество оборотов, совершаемых патроном дрели. Поскольку корпусы насосов для дрели, как правило, изготавливаются из пластика, они не отличаются длительным сроком службы, но этот недостаток компенсируется невысокой стоимостью таких устройств.

Мебельный кондуктор обеспечивает точную центровку и перпендикулярность высверливаемых дрелью отверстий

Электрические дрели часто применяются в комплекте со специальными шаблонами, которые не только повышают точность выполнения сверления и дальнейшей сборки, но и значительно ускоряют процесс обработки. Шаблоны для профессионалов изготавливаются из металла, сохраняют свои геометрические параметры на протяжении длительного времени. Для домашнего пользования можно приобрести недорогой пластиковый шаблон, который, хотя и не отличается такой долговечностью, как их металлический аналог, обеспечивает высокую точность выполняемой обработки.

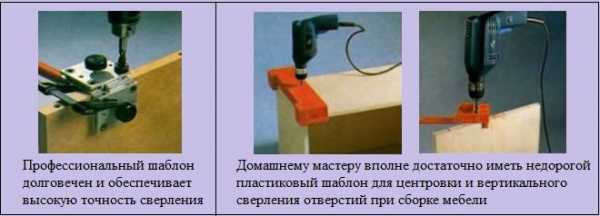

Шаблоны для сверления разделяются на бытовые и профессиональные

Смысл шаблонов для сверления заключается в том, что в их конструкции заложены типоразмеры и расположение отверстий, наиболее часто выполняемых в элементах мебельных конструкций. Так, есть шаблоны, предназначенные для сверления отверстий под закрепление мебельных петель, врезку замков и установку мебельных стяжек. В таких шаблонах точно выдержано не только расстояние между выполняемыми отверстиями, но и расстояние, на котором такие отверстия должны находиться от кромки обрабатываемого изделия.

Виды насадок для дрелей

Насадки, используемые в комплекте с дрелями, тоже применяются для расширения функциональных возможностей последних. Сюда, в частности, относится ряд насадок для дрели для резки листового металла. Такие насадки на дрель для резки металла могут работать как вырубные или высечные ножницы. Даже при использовании с обычной дрелью или шуруповертом они демонстрируют высокую эффективность. Например, такая насадка на дрель для резки способна справиться с металлическим листом толщиной до 1,5 мм, сеткой, изготовленной из металла, и толстым пластиком.

Насадка для резки металлов и пластиков

В большинстве случаев для резки металла лучше применять именно насадку на дрель, а не ручной или электрический лобзик. Объясняется это тем, что лобзик, как и многие другие устройства, при помощи которых можно резать листовой металл, способствуют интенсивному нагреву зоны обработки. Это может привести к сгоранию защитного покрытия, нанесенного на поверхность листа. Среди наиболее популярных насадок для дрели, используемых для резки листового металла, можно выделить устройства, называемые «Сверчок» и «Стальной бобер», а также приспособления, выглядящие как ножницы по металлу, но приводимые в действие дрелью или шуруповертом.

Среди домашних мастеров, а также тех, кто профессионально занимается кузовным ремонтом автомобилей, большой популярностью пользуются шлифовальные и полировальные насадки на дрели. Рабочим органом, которым оснащаются такие шлифовальные насадки, может быть барабан с наклеенной на его поверхность наждачной бумагой, а также фетровый или войлочный диск.

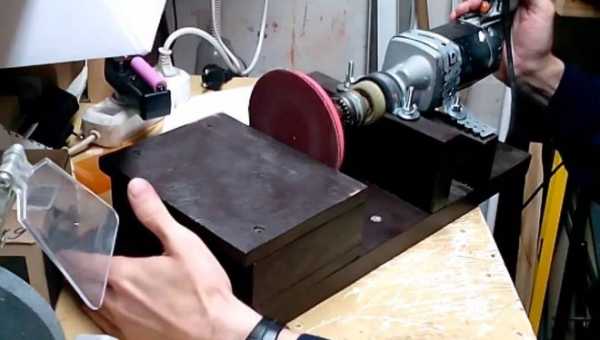

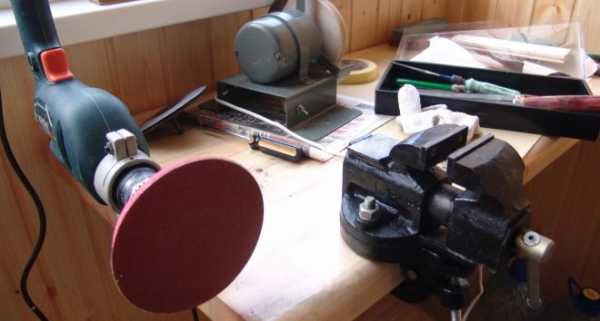

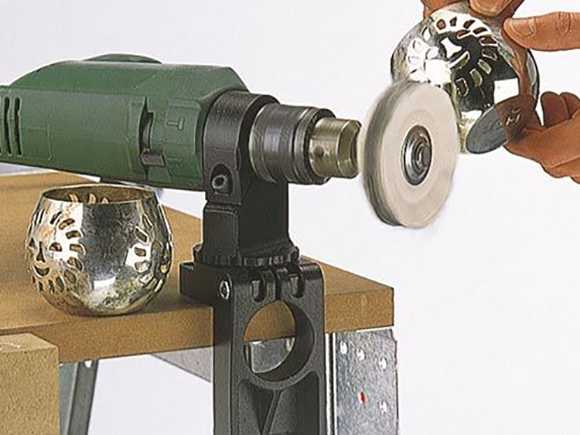

Для использования дрели в качестве полировочного станка достаточно закрепить инструмент на столе с помощью держателя

Материал, посредством которого насадка на дрель для шлифовки будет контактировать с обрабатываемой поверхностью, выбирается в зависимости от характера технологической задачи. Так, шлифовочный инструмент, при помощи которого выполняется более грубая обработка, часто изготавливается из абразивного материала соответствующей зернистости, а на полировочный наклеивается войлок или фетр. В качестве полировочного инструмента также используется насадка-щетка, устанавливаемая в патроне дрели при помощи своего хвостовика.

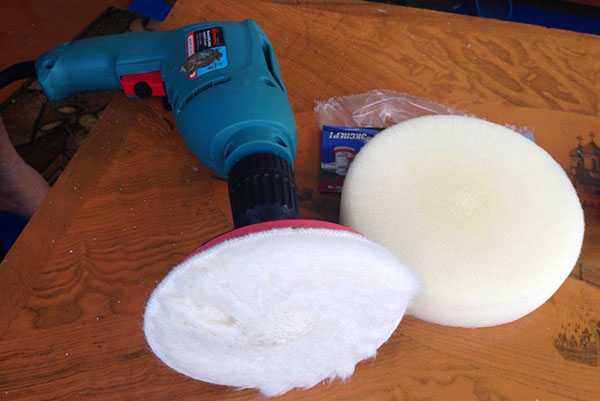

Насадка на дрель для полировки автомобиля может использоваться не только после выполненного кузовного ремонта, но и в тех случаях, когда владелец транспортного средства желает придать ему первозданный сияющий вид. При желании сэкономить на приобретении шлифовальных насадок для дрели можно сделать такое приспособление своими руками. Для этого подойдет самодельный деревянный барабан, в центральной части которого необходимо надежно зафиксировать хвостовик. При помощи данного конструктивного элемента такое устройство будет фиксироваться в патроне дрели. Шлифовка и полировка дрелью с использованием подобного барабана может осуществляться при помощи таких материалов, как наждачная бумага, войлок и фетр.

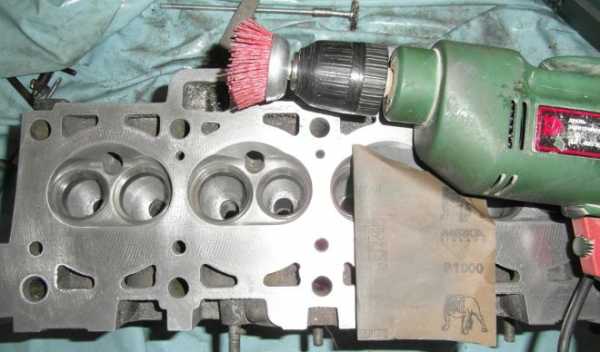

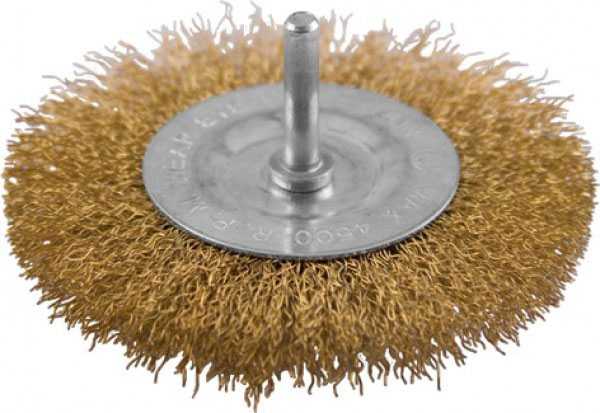

Нейлоновая насадка-щетка поможет очистить двигатель

По похожему принципу работают насадки для электроинструмента, применяемые для зачистки изделий из различных материалов. Так, для зачистки изделий из металла могут использоваться металлические и абразивные насадки, а также насадка-щетка. Щетка изготовлена из металлической проволоки и позволяет эффективно очистить поверхность изделия от загрязнений, ржавчины и остатков старого лакокрасочного покрытия. Сама щетка, которой оснащаются такие насадки, может располагаться на торцевой или боковой части приспособления (все зависит от задач, которые предстоит решить). Различаются подобные насадки и по материалу, из которого изготовлена щетка. Такими материалами, в частности, могут быть полимерные волокна или металлическая проволока.

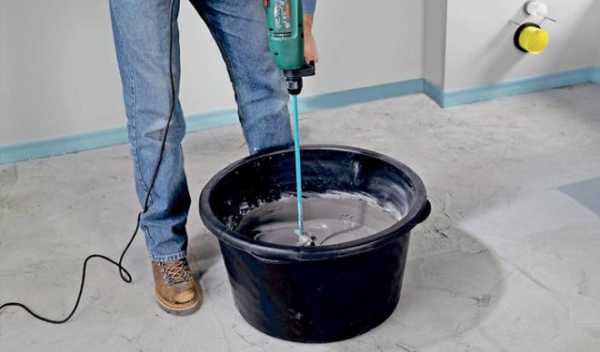

Используя насадку для замешивания раствора, обычную дрель можно превратить в эффективный строительный миксер. Замес строительных и отделочных смесей, который выполняется при помощи насадки-миксера для дрели, осуществляется не только быстро, но и качественно. Важно только не превышать объем замешиваемой смеси, чтобы не снизить эффективность использования такого устройства.

Используя дрель в качестве миксера, следует рассчитывать нагрузку пропорционально мощности инструмента

Говоря о том, что можно сделать при помощи дополнительной оснастки, используемой в комплекте с ручным электрическим инструментом, следует также упомянуть насадку-заклепочник на дрель. Инструмент, на который устанавливается такая насадка, должен обладать функцией реверса, а заклепка, фиксируемая при помощи такого приспособления, может быть только вытяжного типа.

При желании сэкономить на приобретении серийных приспособлений можно изготовить многие насадки для дрели своими руками. В таких случаях лучше пользоваться советами тех, кто уже занимался практическим решением подобных вопросов и решил поделиться своим опытом через интернет.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

met-all.org

Насадки на дрель для резки, шлифовки, заточки, чистки, специализированные

Для целого ряда специфических работ на даче и при строительстве своего дома вовсе не обязательно приобретать отдельный инструмент, особенно если их выполнение носит эпизодический характер. Ведь существует целое семейство различных насадок на дрель , значительно расширяющих ее функционал.

Насадки на дрель — приспособления

Мы уже писали, как электродрель можно превратить в токарный и сверлильный станок (ссылки вставить), а также адаптировали ее для работы в качестве циркулярной пилы.

Представляем вам несколько приспособлений для дополнительного расширения ее возможностей.

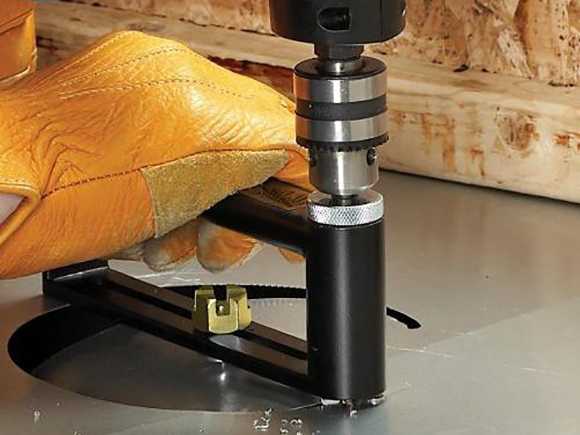

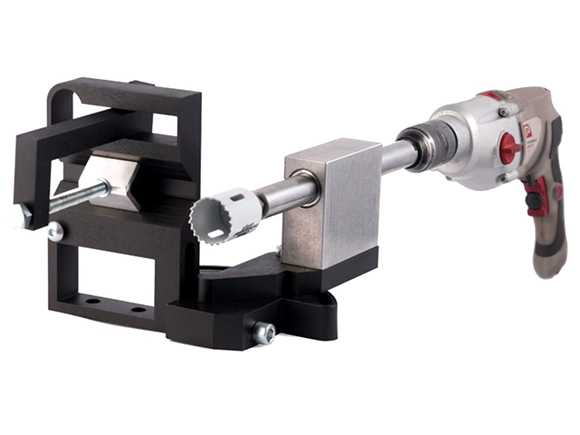

1.Сверлильно-фрезерная насадка для электродрели.

Это приспособление позволяет получать высокоточные отверстия больших диаметров в различных, в т.ч. круглых, заготовках, выполнять некоторые фрезерные работы, что обеспечивается высокой точностью взаимного позиционирования режущего инструмента и заготовки.

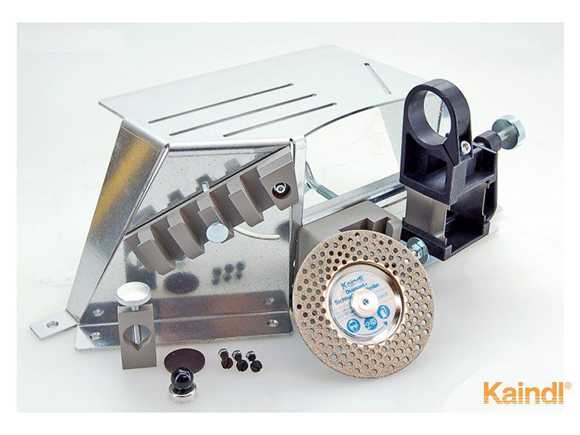

2. Универсальное приспособление для заточки.

Данное приспособление, как никакое другое, оправдывает свою немалую стоимость высокой универсальностью. С его использованием заточка всего режущего инструмента, имеющегося в вашем хозяйстве: от ножей и топоров до сверел и режущих кромок любого инструмента, превратится в простое мероприятие.

3. Держатель со струбциной.

Такой универсальный держатель позволяет закрепить вашу электродрель в любом удобном месте и использовать ее с различным инструментом и в качестве заточного станка, и шлифовально-полировального, и фрезерного, и даже минитокарного. Главное, что при этом у вас остаются свободными обе руки.

Насадки для сверления

Поскольку главное назначение дрели – сверлить, а для дрелей с функцией шуруповерта – вкручивать и выкручивать саморезы и винты, то и разнообразие насадок для этого самое большое: от простых упоров для ограничения глубины сверления, до высокотехнологичных площадок для перпендикулярного сверления и сверления под заданным углом.

К насадкам данного направления также можно отнести удлинители различных конструкций и переходники:

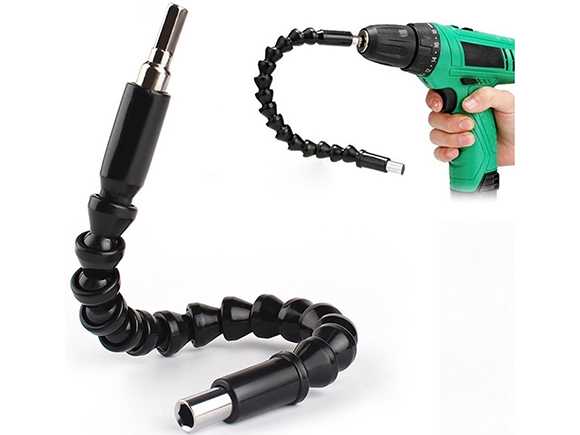

• гибкие;

• со смещением оси;

• угловые, как с заданным углом наклона, так и с переменным;

Насадки для резки металла

Именно эти насадки на электродрель позволяют превращать ее в инструмент с уникальными возможностями, порой превосходящими некоторые специальные, предназначенные для этих целей.

Часть из них просто механизирует устройства, напоминающие обычные ручные ножницы для резки тонкого листового металла.

И приемы работы с ними мало чем отличаются от приемов работы с аналогичным ручным инструментом. А некоторые основаны на совсем других принципах, как например насадка роликовые ножницы.

Еще более интересна насадка, именуемая «Сверчок», которая при резке металла как бы вырубывает его часть в месте реза.

Конструктивно такие насадки могут отличаться друг от друга, а объединяет их принцип работы. К главным недостаткам следует отнести достаточно большую ширину реза, но это компенсируется возможностью вырезать самые замысловатые формы в довольно толстом металле.

К общему достоинству данных насадок следует отнести их бережное отношение к полимерным покрытиям металла, которое при работе с ними не повреждается, в отличие от резки при помощи угловой шлифмашинки или циркулярных пил с дисками для металла.

Угловые упоры и фрезерные насадки на дрель

Большинство таких насадок превращают электродрель в некое подобие ручного фрезера. С их помощью можно фрезеровать различные пазы, делать штробы, резать плитку и многое другое.

Интересен способ самостоятельного изготовления простой фрезерной насадки на дрель, предлагаемый в видеоролике:

Правда тем, кто захочет своими руками сделать себе такую насадку, мы бы посоветовали несколько доработать конструкцию, а именно:

  1. Сделать регулируемым расстояние упорной площадки по отношению к дрели, сделав крепление пластин к кольцу подвижным. Можно в них выполнить продольные пазы, а к кольцу прикручивать 4-мя винтами, или придумать другое достаточно жесткое, но регулируемое крепление. Это даст возможность выполнять более глубокое фрезерование.
  2. Полезным будет предусмотреть возможность крепления к упорной площадке штанг параллельного упора, который позволит выполнять фрезерование на заданном расстоянии от базового края заготовки.

Другие полезные насадки для дрели

Следующая группа насадок для электродрели призвана помочь ее владельцу при выполнении большого объема однотипной работы.

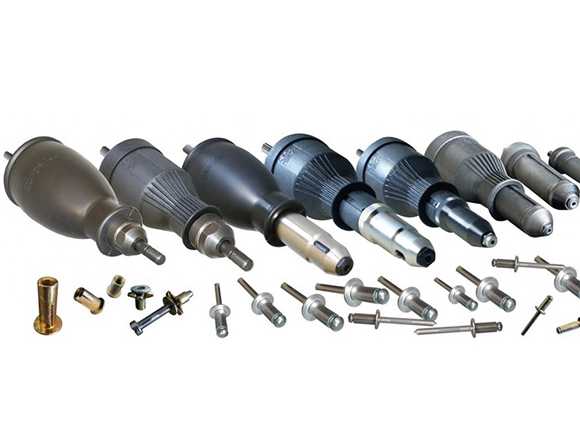

1.Насадка для установки алюминиевых заклепок.

Их достаточно много различных конструкций, как для одного размера заклепок, так и со сменными втулками для различных диаметров. Такая насадка будет очень полезной, если подобный крепеж приходится делать часто:

И дело здесь не только в автоматизации ручного труда, но и в скорости выполнения данного вида работ.

2. Ленточная насадка для саморезов.

Она еще больше, чем предыдущая, позволяет сэкономить время при устройстве гипсокартонных перегородок или больших объемах крепления других листовых материалов при помощи саморезов.

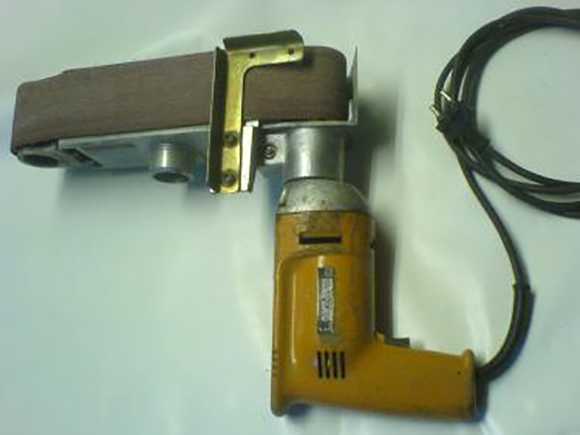

3. Шлифовальная ленточная насадка.

Такая насадка стоит в разы меньше ручной ленточной шлифовальной машинки, а работу с ней можно выполнить ту же, что практически нивелирует некоторую разницу удобства в работе.

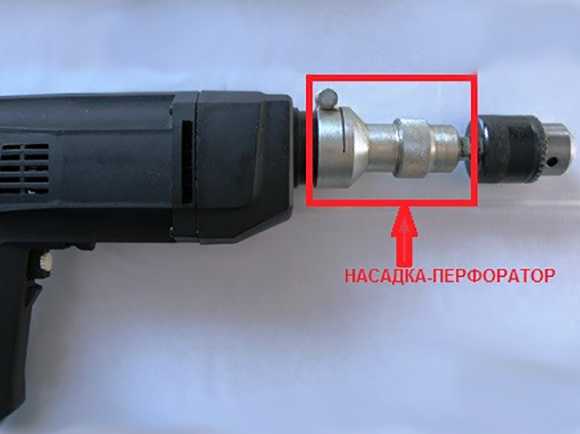

Полезной будет насадка к дрели, позволяющая превратить ее в перфоратор. Мы уже писали о том, что ударной дрели (ссылка на статью), вследствие специфики формирования микроудара, не под силу выполнить работу перфоратора, а тем более получить удар без вращения. Эта же насадка и является ничем иным, как ударным узлом перфоратора, что делает ее одной из самых нужных в хозяйстве для электродрели.

Только для использования ее в полном объеме стоит приобрести и патрон для закрепления соответствующего инструмента.

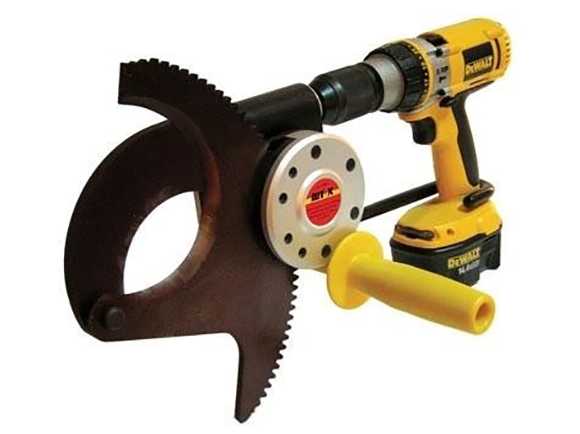

Насадка угловой секатор будет полезна для перерезания толстых силовых электрокабелей, а также для обрезки довольно толстых веток деревьев.

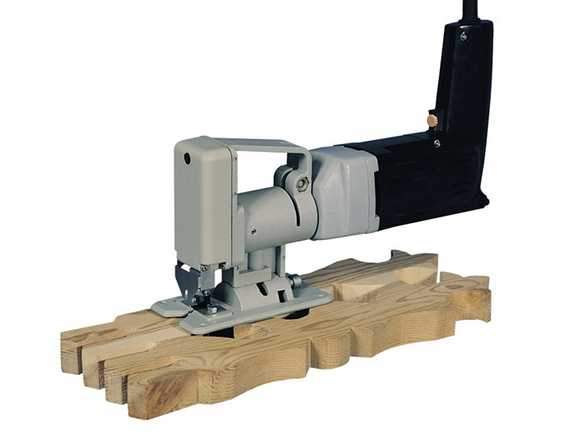

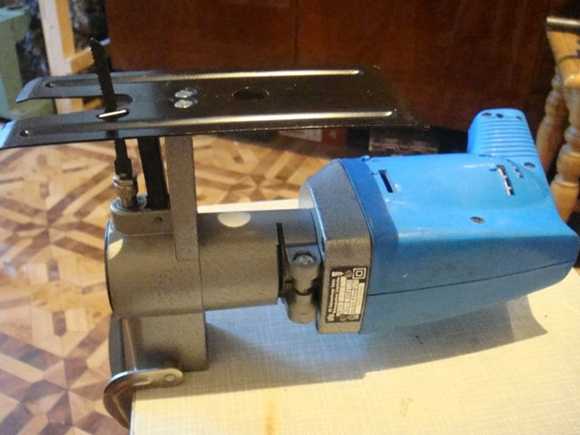

Если вы захотите сэкономить на покупке электролобзика, а работа для него периодически находится, то соответствующая насадка поможет превратить в него вашу дрель.

Приспособления для адаптации электродрели в ручную циркулярную пилу также могут вам пригодиться в хозяйстве

Не говоря уже о таких маленьких, но полезных насадках, как насадка для заточки сверел малых диаметров, насадка-насос для перекачивания небольших объемов жидкости или насадка для полирования различных поверхностей.

Понятно, что вместо полировальной насадки можно вставить в дрель различные зачистные, шлифовальные и прочие насадки, о которых мы по причине их широкой известности и применяемости в данной статье писать не будем. Равно как и о различных типах и видах сверел и буров, напрямую использующихся для работы с дрелью.

Конечно, существуют и более экзотические насадки для дрели:

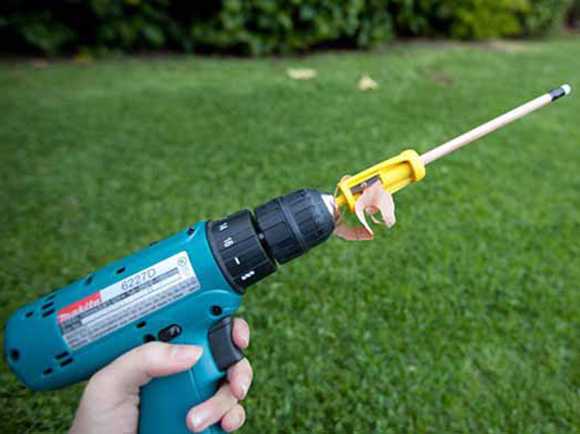

для заточки карандашей;

для чистки рыбы;

для ощипывания перьев птиц т.п.

Но наиболее часто используемые насадки для электродрели собраны в коротком видео:

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

stroi-specialist.ru

Насадки на дрель — для резки металла, для шлифовки, Сверчок, для заточки сверл, шлифовальная, для полировки, перосъемная, угловая, видео

Благодаря большому выбору различных насадок на дрель, это универсальное устройство может заменить множество других инструментов. Так, например, шлифовальные диски позволяют исключить необходимость приобретения шлифовальной машины, а насадка для закручивания шурупов и саморезов заменит шуруповёрт.

С помощью таких оснасток можно провести следующие действия:

  • шлифование;
  • полировка;
  • резка;
  • смешивание;
  • закручивание;
  • высверливание отверстий разных диаметров;
  • фрезеровку.

При правильном использовании результат будет иметь такое же качество, как если бы работа выполнялась с помощью специального одноцелевого инструмента. не обойтись без дрели с разными насадками при строительстве курятника, свинарника, клеток для кроликов и других хозяйственных построек на даче.

Виды насадок

Все насадки для дрелей делятся по назначению:

  • упоры;
  • для высверливания отверстий, коронки;
  • режущие, насадки-ножницы «Стальной бобёр» и «Сверчок»;
  • для сверления под углом;
  • полирующие и шлифующие;
  • фрезы для дерева и металла;
  • перосъёмные;
  • затачивающие.

Параллельный упор используется для регулировки глубины погружения сверла, также есть специальные сверлильные стойки дна надёжного крепления инструмента. Помимо стандартной функции высверливания, дрелью можно сделать глухие отверстия, например, для установки петель в деревянной мебели. В этом случае используется сверло Форстнера. Основание отверстия получается плоским, а его края абсолютно гладкими. Или же вместо него используют перовые свёрла.

Насадки для резки

В отличие от болгарки, насадки на дрель для резки металлов работают более деликатно, и не деформирует покрытие обрабатываемого материала. В действие оснастка приводится с помощью патрона инструмента, на который она устанавливается.

Для резки металлов следует выбирать модели дрелей с количеством оборотов не менее 2800 об/мин.

Преимущества насадок для резки:


  • ровный рез;
  • комфортная работа;
  • просты в применении и обслуживании, не требуется регулировка.

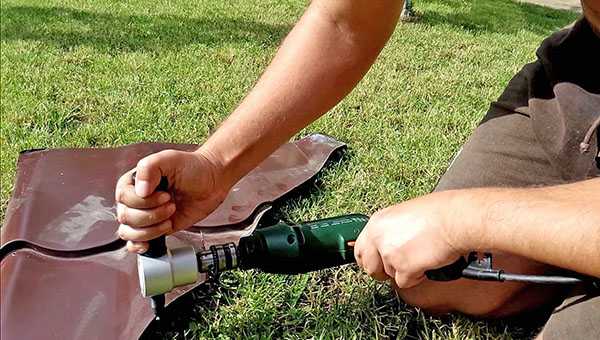

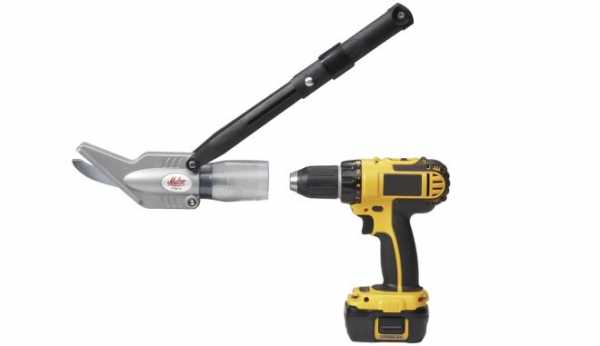

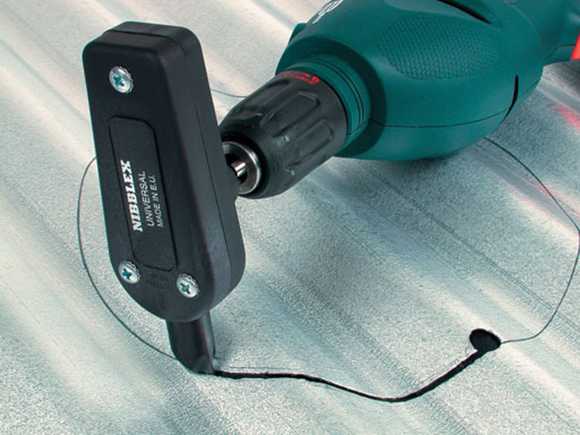

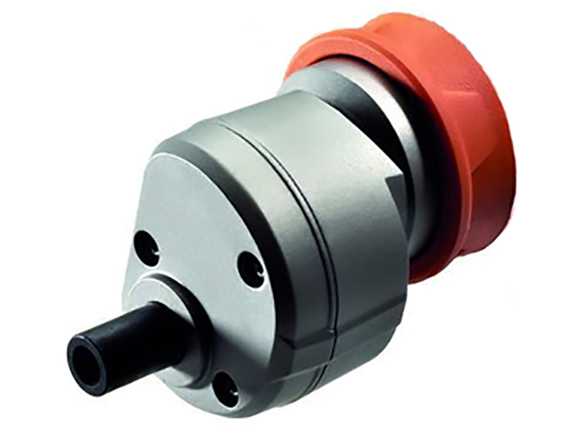

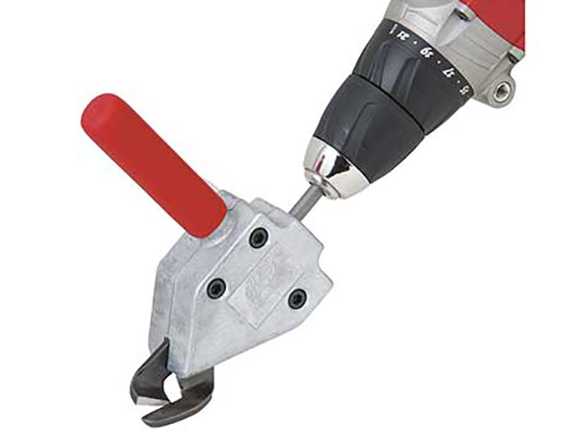

Насадка на дрель «Сверчок» — это высечные ножницы с двумя режущими головками. Их используют для резки тонкого листового металла: профильных металлических листов, металлочерепицы, профилированного или листового пластика, а также поликарбоната. «Сверчок» просто незаменим при возведении на участке забора из металлопрофиля.

«Сверчок» применяется для листов материалов со следующими параметрами:

  • толщина листовой стали не должна быть больше 1,5 мм;
  • нержавейка до 1,2 мм;
  • алюминий, медь и пластик не более 2 мм.

Срез после обработки этой насадки всегда остаётся гладким, без зазубрин, а покрытие целым.

Чтобы сделать качественный и ровный внутренний распил, сначала следует просверлить отверстие.

Матрица насадки вращается, благодаря этому с ней можно работать как с горизонтальными, так и вертикальными поверхностями. Рекомендуемое количество оборотов инструмента для использования этой оснастки 3000 об/мин, минимальное 1500 об/мин.

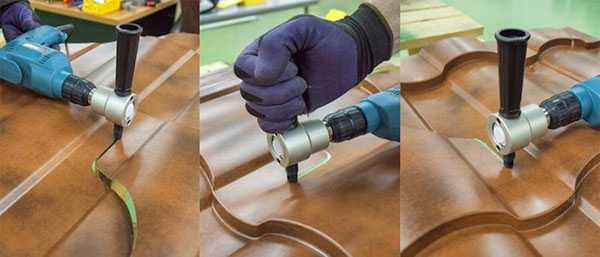

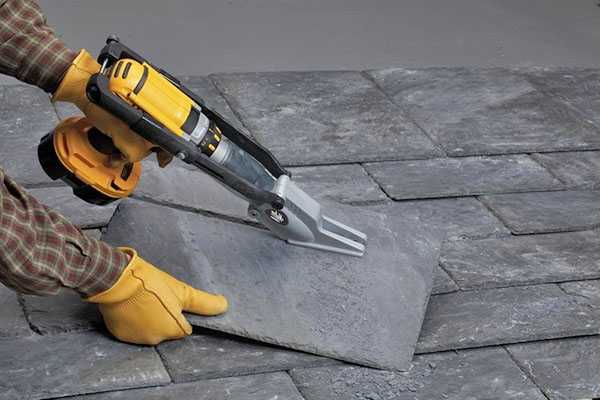

Также для резки профилированного листового металла и черепицы используется насадка-ножницы «Стальной бобёр».

Принцип действия аналогичен предыдущей насадке, разрез происходит благодаря частым возвратно-поступающим движениям пуансона, который прогибает материал и обрывает его об матрицу. Такой оснасткой можно сделать кривые и прямолинейные резы. Минимальный радиус реза – 1,2 см. Работать с ней можно под любым углом (360°). По сравнению со «Сверчком» оснастка способна разрезать стальной лист большей толщины – 1,8 мм. Главное преимущество насадки – это ровный рез, а также благодаря отсутствию искр во время работы не деформируется защитное покрытие материала.

По окончании работы следует аккуратно обращаться с листовым материалом, так как обрезанный край после обработки становится острым.

Насадки для шлифования и полировки

С помощью насадок на дрель для шлифовки и полировки можно провести следующие виды работ:

  • полировка металлических, деревянных покрытий, а также поверхностей из стекла;
  • шлифовка металла, деталей из него и других материалов;
  • удаление коррозии, окалины, зазубрин и старых покрытий;
  • шлифовка края стекла.

По сравнению со специальными инструментами эти приспособления имеют невысокую цену, и могут справиться с большим количеством разных задач, делаю любую поверхность идеально ровной и гладкой. К тому же ими можно обработать труднодоступные места, где невозможно использовать другие инструменты. Но из-за небольших размеров ими сложно выполнить большой объём работы.

Приобретая насадку на дрель для обработки дерева или другого материала, следует внимательно изучить инструкцию. Так как для разных видов оснасток требуется разная мощность и количество оборотов инструмента.

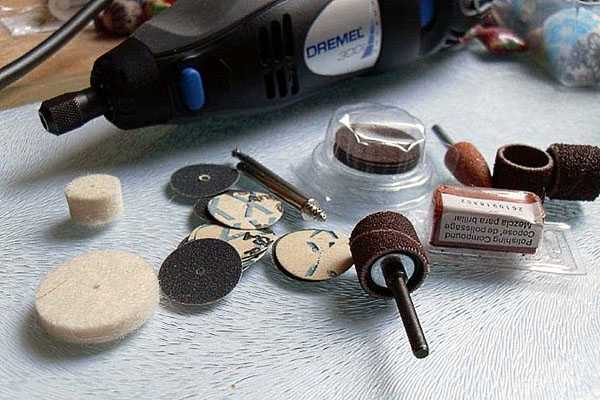

Все насадки для полировки и шлифовки представляют собой стержень, на котором закреплён шлифовальный материал, например, поролон, войлок, щётки или наждачная бумага.

Производятся следующих типов:

  • тарелочные;
  • дисковые;
  • веерные;
  • барабанные;
  • торцевые;
  • чашечные.

Приспособления для полировки делятся не только по типу конструкции, но и по степени жёсткости: твёрдые, мягкие, супермягкие, рельефные.

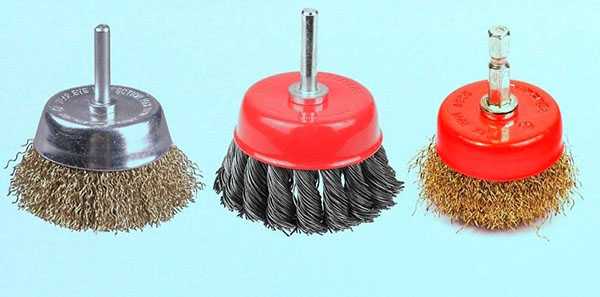

Чашечная

Чашечная насадка на дрель для шлифовки дерева или другого покрытия состоит из стержня для закрепления в патроне, и корпуса в виде чашки, заполненного жёсткой или лёгкой щетиной. Чаще всего её используют для удаления коррозии или старого покрытия. Также выпускаются модели с мягкой полирующей деталью: поролоном, войлоком или другим подобным материалом. Корпус изготавливается из прочного и лёгкого пластика или металла. Мягкие насадки на дрель чаще всего применяются для полировки автомобиля.

Дисковая и тарелочная

Дисковые приспособления так же, как и чашечные состоят из стержня, корпуса и шлифующего материала. Главное отличие от предыдущей модели – это направление щетины (стальная проволока, латунная щётка), она направлена от центра к краям диска. Использовать их нужно аккуратно, так как можно быстро испортить покрытие.

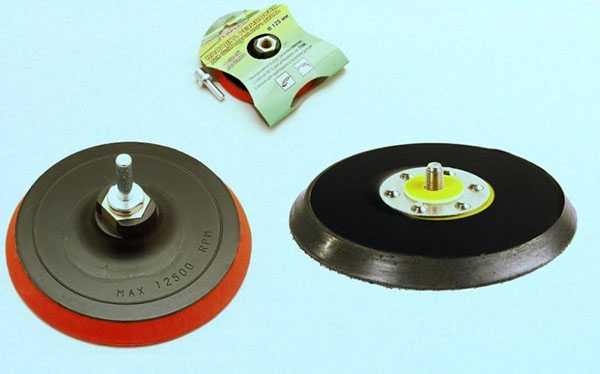

Тарелочные насадки на дрель для полировки или шлифовки сделаны по тому же принципу, что и для шлифовальных устройств. Но вместо резьбы они оснащены подвижным или неподвижным стержнем для закрепления в патроне. Наждачная бумага крепится к ним с помощью липучек.

Специалисты рекомендуют приобретать тарелочные насадки с подвижным стержнем, резиновые или с мягким и толстым слоем между липучкой и основой. Так как тогда можно регулировать угол наклона дрели и плавно повторять контуры материала.

При работе с жёсткой тарелкой её сложнее контролировать, и даже при небольшом наклоне она сделает заметное углубление на поверхности. В итоге можно полностью испортить материал. Поэтому их рекомендуется использовать только с прочно закреплённым инструментом на стойке.

Веерные (лепестковые), барабанные и торцевые

Шлифовальные веерные насадки на дрель представляют собой маленький диск в центре, к краям которого закреплены лепестки наждачной бумаги или другого абразивного материала. Таким приспособлением удобно обрабатывать труднодоступные места, внутренние полости или шлифовать отверстия, так как она способна принять любую форму. Закрепляются в патроне дрели так же, как и предыдущие модели, с помощью стержня.

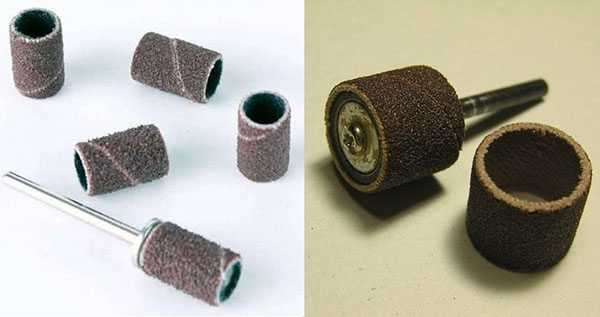

Барабанные сделаны в виде цилиндра со стержнем, покрытого снаружи наждачной бумагой. В отличие от тарелочной насадки на дрель, обрабатывающая поверхность расположена параллельно патрону, а не перпендикулярно. Обрабатывают ими дерево, металл, стекло. Чаще всего применяются для затачивания торца стекла. Бывают мягкими и жёсткими в зависимости от цели назначения.

Торцевые представляют собой стержень, на конце которого закреплен обрабатывающий материал в виде круга или конуса. Насадки работают по принципу напильника. С помощью них можно увеличить диаметр отверстия, а также удалить зазубрины и сделать края гладкими.

Другие насадки

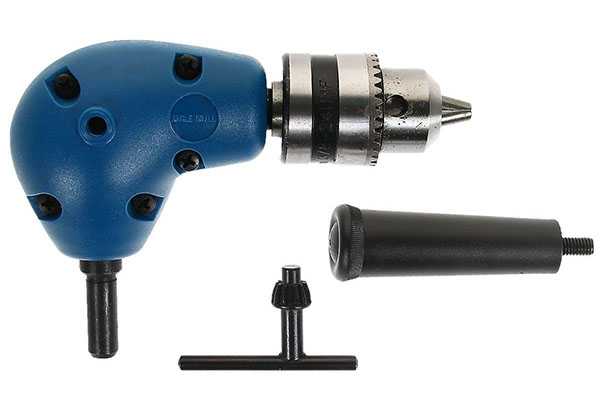

Угловая насадка на дрель позволяет сделать отверстия в местах, где невозможно работать в обычном режиме. Угол может регулироваться или же быть неизменным – 90°. Коронки используются для высверливания в древесине, бетоне, керамических и кафельных плитках, металле и других материалах отверстий больших размеров. Изготавливаются из качественной стали, чтобы отверстия были гладкими, без сколов и трещин.

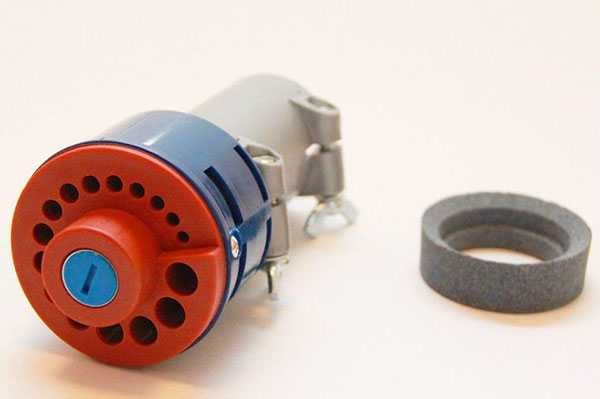

Насадка на дрель для заточки свёрл представляет собой корпус с поводком и точильным камнем внутри. Отверстия для затачивания имеют разные диаметры. Их количество может достигать 15 шт. Насадки-миксеры используются для смешивания различных растворов, красок и других смесей. Подбираются в зависимости от консистенции. Для закручивания саморезов или шурупов также есть специальная насадка, но её следует приобретать для дрелей, оснащённых функцией понижения оборотов.

Для владельцев птицы разработана перосъёмная насадка на дрель для ощипывания птицы. Она мгновенно и безопасно удаляет все перья с тушки. При этом кожа и мясо не повреждаются. Перед работой не требуется предварительно ошпаривать тушку или обрабатывать её после ощипывания паяльной лампой.

Насадка на дрель для ощипывания птицы проста в использовании, необходимо лишь качественно закрепить инструмент и подносить птицу к нему. Производится из легко отмываемых материалов и занимает очень мало места.

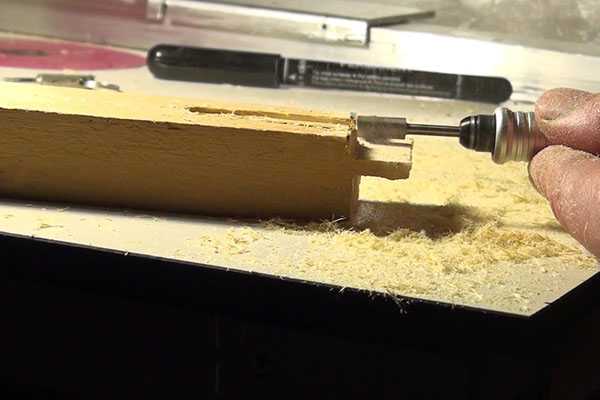

Для тех, кто работает с древесным материалом, выпускаются насадки-фрезы разных видов. Они позволяют делать пазы различных форм, обрабатывать отверстия или удалять дефекты. Бывают остроконечными и затылованными.

Перед работой с любыми насадками следует проверить надёжность их закрепления в патроне и обрабатываемого материала. Дрель необходимо держать двумя руками. Во время работы обязательно использовать средства защиты (перчатки, очки).

Самодельные насадки на дрель — видео

glav-dacha.ru

Насадка для дрели или Эконом вариант сабельной пилы

Всем привет!)
Небольшой обзор приблуды для дрели/шуруповерта, которая расширяет применение последнего.
Вообще насадки для дрели были еще и в постсоветское время, но это скорее раритетные экземпляры, чем массовые.
А вот китайцы уже подсуетились.
Если интересно что это и с чем едят — веллком под кат. Будет разборка и пример работы.

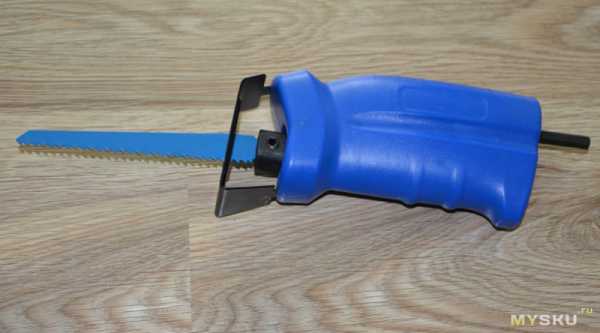

Итак, речь пойдет вот про такую насадку для дрели-сабельную пилу

Вообще, недорогие насадки и прочие приблуды, расширяющие фунционал аккумуляторной дрели интересны, так как при эпизодическом использовании очень выручают, а стоят недорого и места занимают мало, гораздо меньше, чем полноценный отдельный инструмент. Так что мне было интересно сравнить и оценить, насколько же удобно этим пользоваться, по сравнению с нормальным инструментом.

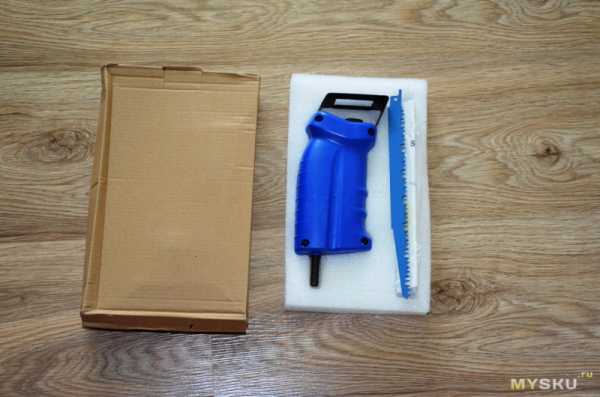

Пришел инструмент быстро, упаковка — картонная коробка с пенополиэтиленовой ячейкой

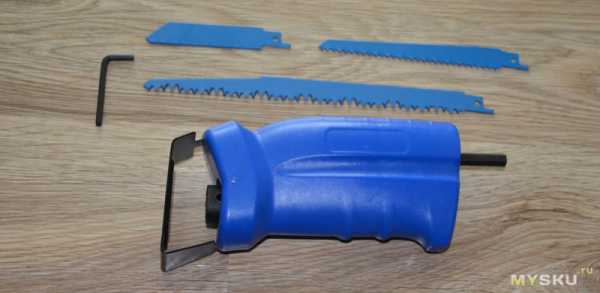

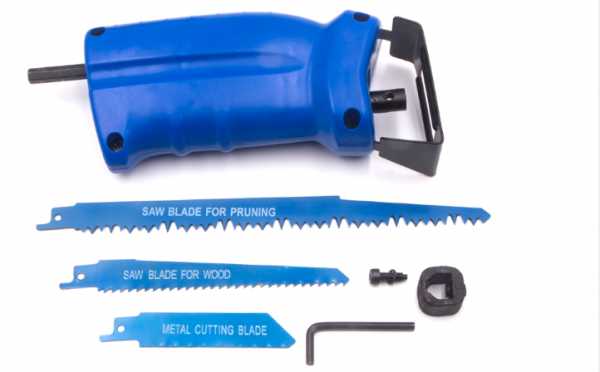

В комплекте три пилки (разных), ключ-шестигранник для патрона, инструкция и сама насадка

Пилки разные по длине и зубу: для быстрого реза дерева, просто для реза дерева (точным его язык не поворачивается назвать), и для резки металла (короткая, с мелким зубом).

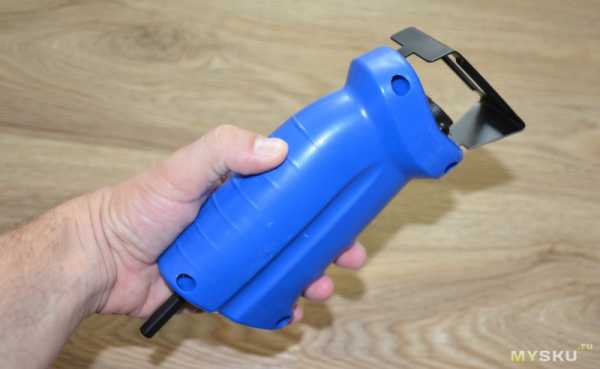

Сабельная насадка не очень большая, корпус сделан из массивного пластика

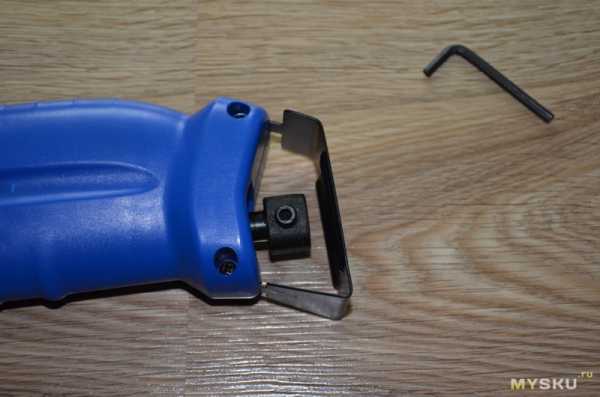

Замок для пилок не быстросъемный, сделан из спецвинта, винт фиксирует и прижимает пилку в замке.

Устанавливаем пилку в прорезь патрона. слегка затягиваем винт.

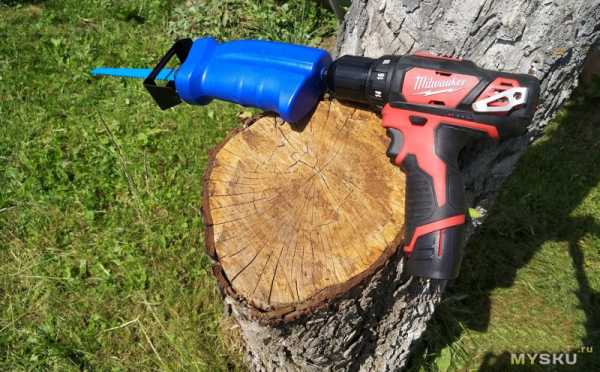

Теперь нам нужна дрель, желательно аккумуляторная

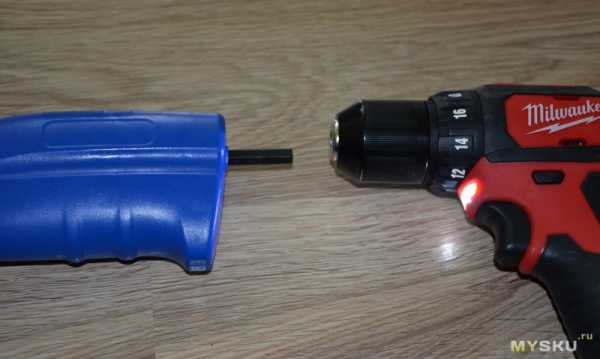

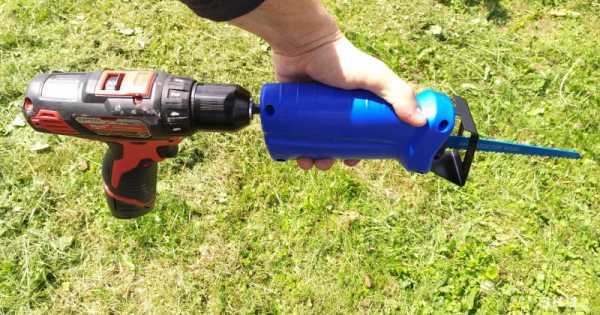

Зажимаем насадку в патрон дрели или шуруповерта. Если используете аккумуляторный инструмент — получаете дополнительный бонус в мобильности))))

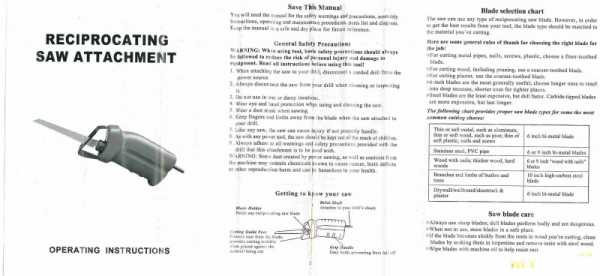

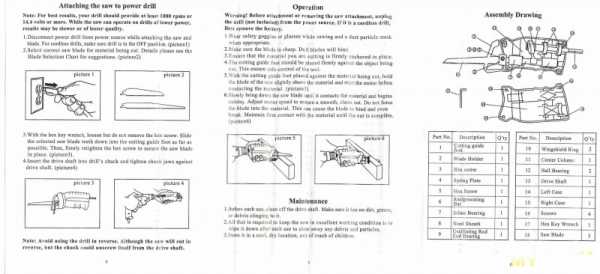

На всякий случай прикладываю сканы подробной инструкции


Перед работой проверяю, что внутри корпуса насадки.
Для того, чтобы разобрать приблуду, нужно открутить всего 4 винта

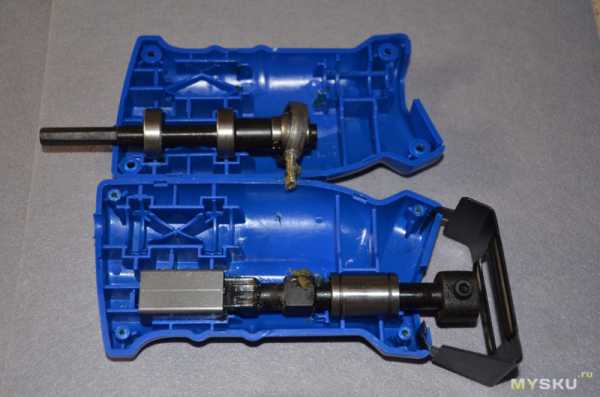

Внутри стоит крипошипный механизм.
Вал установлен на линейном подшипнике LMxxUU, а с другой стороны стоит опорный ролик.

Смазка присутствует, периодически можно набивать, если было много работы

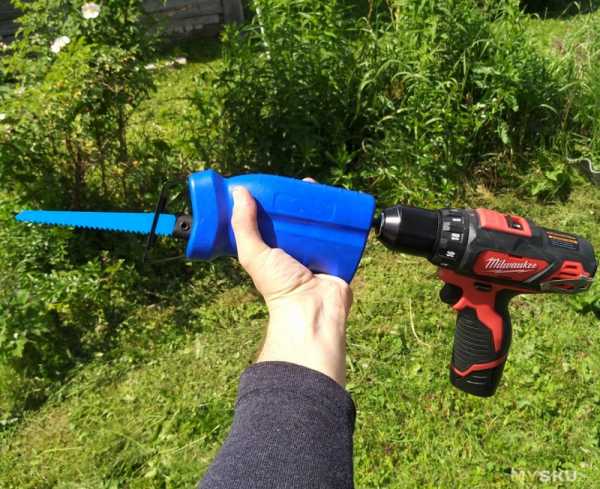

Собираем обратно, пробуем работать


В принципе, если у дрели есть фиксация включения (или изолента на курок), то можно работать одной рукой.

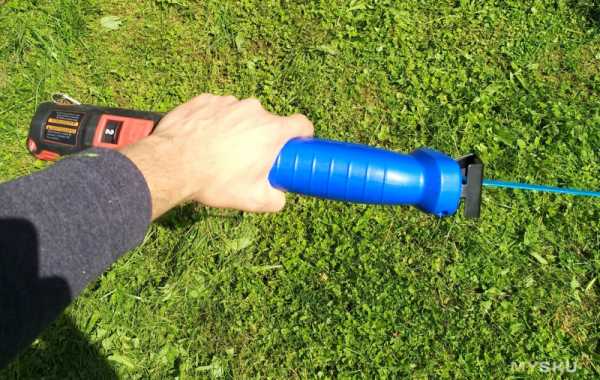

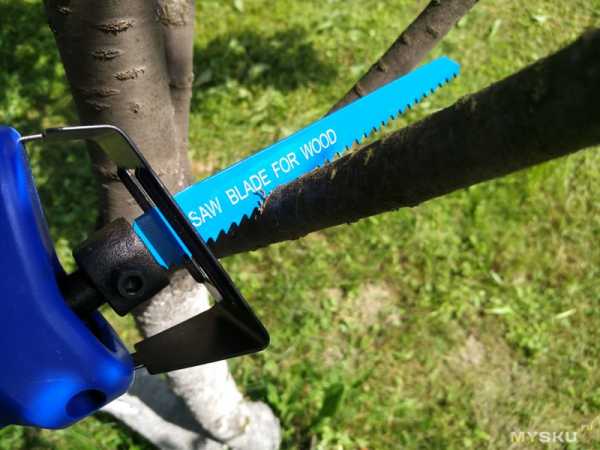

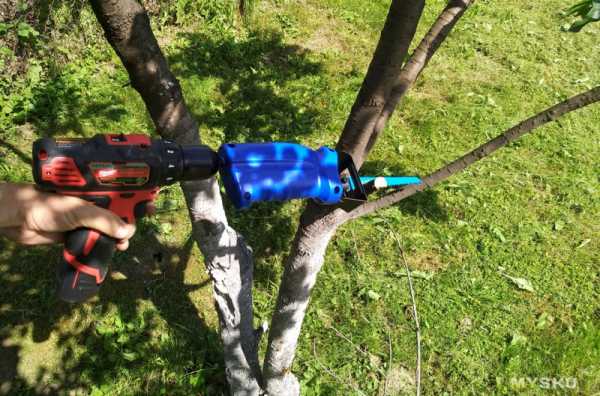

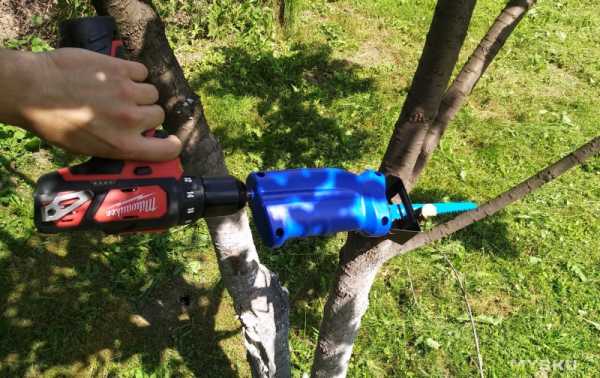

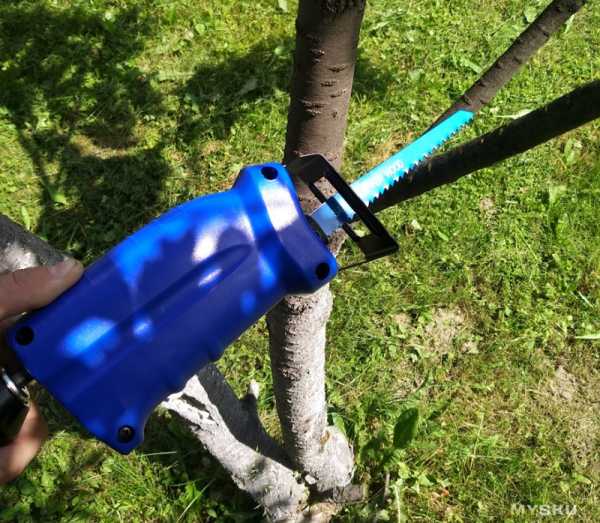

Ищем жертву, самое простое применение — подрезка садово-плодовых деревьев.

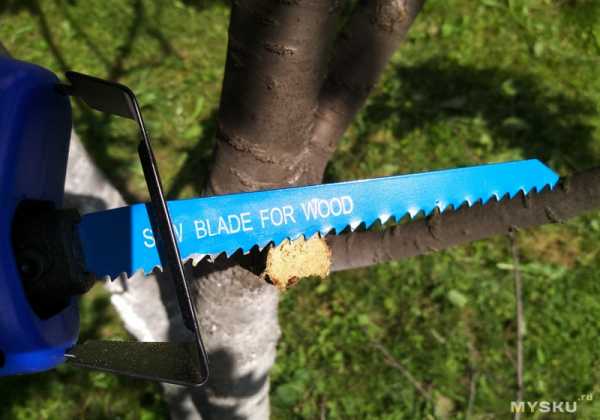

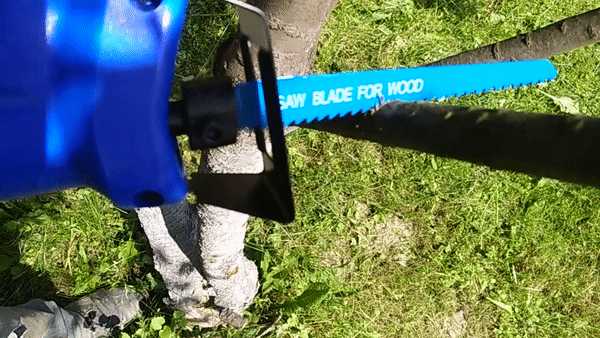

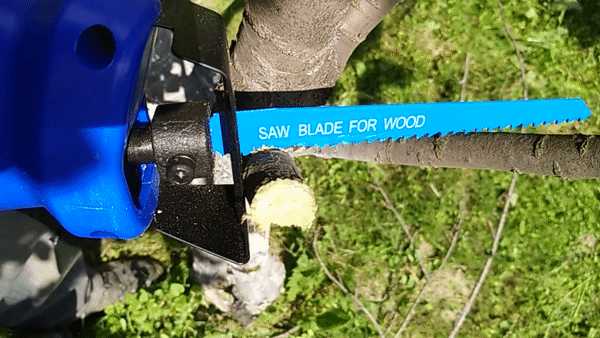

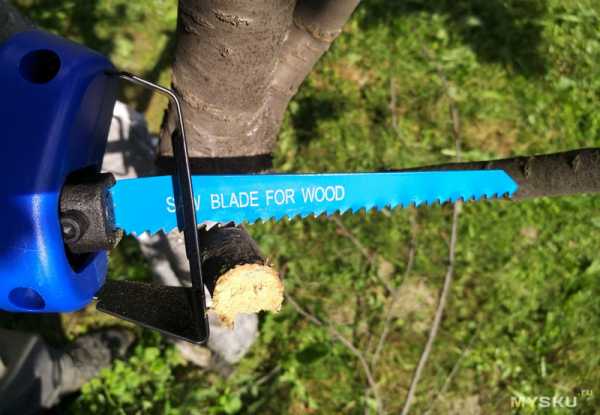

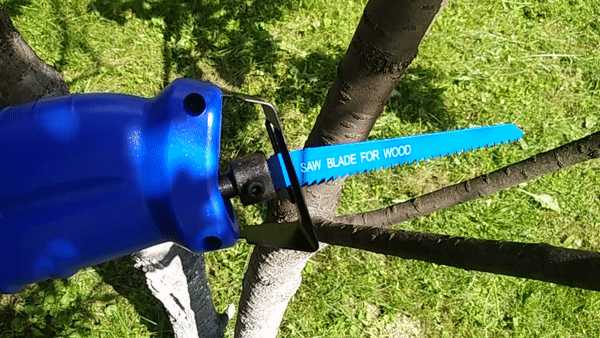

Спиливаем сухую ветку.

Ход пилы на гифке

С тонкой веткой справился быстро.

На фото видно, что рез чистый, вообще получилось достаточно быстро, я дольше приноравливался, пилит как и обычная сабельная пила.

Отмечу важные моменты: нужно прижимать скобу-упор к материалу, плюс сам материал фиксировать от «туда-сюда». Излишние вибрации материала (ветки) снижают эффективность работы сабельной насадки

Принцип работы примерно такой: прижимаем скобу, упираем инструмент. Нажимаем плавно на курок шуруповерта, придерживаем второй рукой корпус насадки.

Сильно давить не нужно — зубцы на пилке большие, опилки летят сразу, вввжик — и ветка срезана.

Можно перевернуть дрель хоть кверху ногами — как удобно. На качество работы это не влияет.

Ну и в целом, инструмент получился компактный, автономный. Отдельно насадка много место не занимает.

Насадка мне показалась интересной. Действительно удобно работать.
Большой плюс то, что насадка компактная, ее можно положить в один кейс/сумку с шуруповертом или дрелью. Ну и пилок рядом бросить парочку.
Подходит для разовых работ, когда очень надо что-то отпилить или подрезать, но не хочется заморачиваться с ножовкой.
Длительное время работать не очень комфортно…
Специфика резки сабельной пилой — материал должен быть зафиксирован, а пила -находиться крепко в двух руках. Иначе появляется нежелательная вибрация, которая сводит на нет все усилия по резке. Да и в целом значительно снижает эффективность работы насадкой — проще тогда уж отрезать ножовкой (Или сломать).

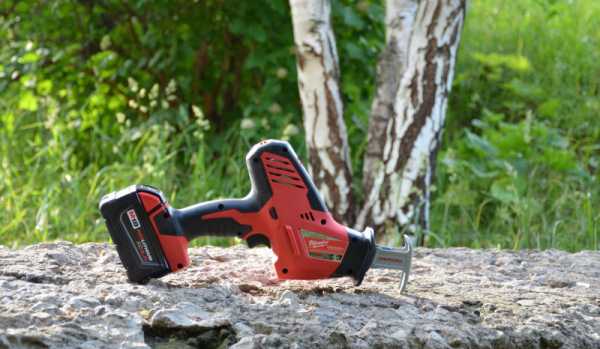

Дополнительная информация — если вам действительно нужна сабельная пила, то …

То лучше не выдумывать, докинуть немножко денюшек и прикупить полноценный инструмент
Из серьезных минусов отмечу необходимость работы двумя руками. Неудобно — нужно искать третью руку (или другие части тела) для того, чтобы придерживать материал, который пилите.
Ну и в целом, как следствие общей дешевизны насадки — отсутствие быстрозажимного механизма для пилок. Если часто менять насадки — надоедает, да и ключ надо где-то хранить.

Огромный плюс для китайцев — они отработали простую технологию конверсии вращения с дрели в разнообразные насадки. В ассортименте можно найти насадки на дрель/шуруповерт для резки листового металла (ножницы), заклепочники, просекатели и т.п.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.ru

Насадки для дрели. Виды и работа. Применение и особенности

Уже давно дрель перестала быть просто сверлильным инструментом, который предназначен только для работы со сверлами. Благодаря применению различных насадок ее возможности существенно расширяются. Она стала универсальным орудием, позволяющим решать широкий спектр задач. Фактически потратившись лишь на ее покупку и дополнительно докупив насадки для дрели можно отказаться от затрат на другой электроинструмент.

Ножницы по металлу

Одной из новинок среди насадок являются ножницы по металлу. Они позволяют резать листовую кровлю и сайдинг панели. Преимущества использования такого орудия в сравнении с обычной болгаркой заключается в меньшем шуме, отсутствии летящих искр и перегрева поверхности. Ножницы позволяют более точно и комфортно делать фигурную раскройку. При этом лист металла не перегревается, что исключает оплавление защитной пленки или выгорание краски. При работе с ножницами нужно учитывать, что от них образовывается тонкая стружка, поэтому для удобства уборки под разрезаемый лист нужно что-то подстелить.

Насадка существенно удлиняет дрель, поэтому если инструмент сам по себе массивный, то работать может быть сложно. Удобней всего применять ее на короткой дрели или чистом шуруповерте. Перед работой нужно поставить минимальные обороты двигателя, поскольку ножницы режут очень быстро и на высокой скорости можно промахнуться мимо расчерченной линии.

Полировочная оснастка

Полировочная оснастка – это самые старые насадки для дрели. Они представляют собой диск с наклеенной на его поверхность ветошью или губкой. Такие приспособления применяются для устранения мелких царапин на краске, стекле или металле. С их помощью можно довести до совершенства поверхность автомобильных фар, сделав их снова глянцевыми. Особенно такая оснастка будет полезной для возобновления блеска хромированных деталей.

Преимущество ее использования перед специализированными шлифовальными машинами заключается в отдалении электродвигателя от рабочей поверхности губки, что позволяет ее мочить. Это особенно важно при полировке краски. Применяя оснастку со специальными абразивными пастами можно существенно ускорить работу. Что касается губок и ветоши, то они бывают различной жесткости, поэтому можно подобрать подходящие для нужных целей.

Шлифовальные диски

Шлифовальные диски тоже довольно старые насадки для дрели. Они представляют собой круг со стержнем для крепления в патрон. На лицевую сторону диска с помощью специальных липучек крепится наждачная бумага. Сам диск изготовляется из резины средней жесткости, что позволяет ему выгибаться при сильном давлении на неровный участок, тем самым не допуская трения лишь в одном месте. Такая насадка может устанавливаться и на болгарку, но зачастую на высоких оборотах, шлифовать неудобно и не безопасно. В продаже есть наждачная бумага любой зернистости, что позволяет регулировать производительность и качество работы. Насадка уступает орбитальной машинке, но тоже довольно эффективная.

Лепестковые головки для шлифовки

Лепестковые головки являются сравнительно недавним изобретением, которое представляет собой усовершенствованную конструкцию шлифовального диска. Они состоят из наклеенных по кругу отрезков наждачной бумаги. Для работы, дрель по отношению к поверхности для шлифовки должна быть направлена параллельно. Такое приспособление позволяет включать высокие обороты, и обеспечивает доступ к труднодоступным местам.  Работать следует в защитных очках, поскольку лепестки могут отлетать или разрываться. Насадка подойдет в тех случаях, когда шлифовальная поверхность имеет множество углублений и добраться обычным диском туда невозможно.

Щетка по металлу

Одна из самых ходовых насадок, подходит для грубой чистки поверхности от коррозийного налета и старой краски. При работе нужно пользоваться защитными очками, поскольку отлетающие куски, в том числе и стальная проволока со щетки, разлетаются во все стороны. Оснастка применяется и для браширования древесины, придавая ей эффект старения.

Венчик для замешивания

Венчик или миксерная насадка применяется для смешивания строительных растворов и красок. Производительность дрели с такой оснасткой конечно уступает профессиональному миксеру. Маленькие венчики, применяются для смешивания красок, а более крупные для приготовления плиточного клея, наливного пола, гипсовой штукатурки или обычного цементного раствора. Чем мощнее дрель, тем лучше. Можно работать и с помощью перфоратора, предварительно переключив его в безударный режим.

Заклепочник

Заклепочники – это насадки для дрели, предназначенные для быстрого затягивания заклепок. Для работы с ними нужно установить минимальные обороты, что позволяет повысить качество затягивания. После установки оснастки инструмент стает довольно длинным и массивным, но с ним все равно работать гораздо удобней, чем ручным заклеплчником.

Угол

Уголок позволяет вести сверление под углом 90 градусов. Это даст возможность добраться в труднодоступное место, куда дрель не входит по высоте. Нужно учитывать, что конструкция довольно хлипкая, поэтому зачастую не выдерживает большие нагрузки. Рекомендовано сначала подготовить отверстие тонким сверлом, а уже потом рассверливать его более толстым. Это минимизирует нагрузку и позволит продлить ресурс уголка.

Сверлильная стойка

Стойка позволяет закрепить дрель вертикально и проводить сверление точно под прямым углом. Приспособление может существенно облегчить работу, когда предстоит многократное сверление на мелких деталях, к примеру, подготовки самодельных шайб для расширения шляпок гвоздей, что нужно при закреплении шифера. Большинство стоек универсальны, но существуют дрели особой формы, поэтому закрепить их будет невозможно. Рекомендовано подбирать стойку под каждый инструмент отдельно. Можно встретить усовершенствованные стойки, позволяющие менять угол наклона и регулировать глубину погружения сверла. Это позволяет применять дрель не только как сверлильный станок, но и как фрезер по дереву.

Водяной насос

Полезные насадки для дрели имеют и совсем необычное применение. К таким оснасткам относится водяной насос. Его механизм приходит в движение за счет оборотов дрели. Не стоит ожидать от помпы большую производительность, но скажем откачать воду из подтопленной смотровой ямы для автомобиля вполне возможно. Преимущество насоса в том, что он не погружается, нужно просто опустить один конец шланга в воду, а второй увести подальше или опустить в емкость для набора воды.

Лобзик

Лобзик одно из самых сложных в техническом плане оборудование. Он позволяет превратить сверлильный инструмент в пильный. Дрель в тандеме с такой оснасткой превращается в что-то похожее на сабельную пилу. Эффективность реза зависит от мощности и оборотов электродвигателя. На шуруповерте насадка работает плохо, поскольку ей важны обороты, которых тот ей дать не может.

Секторные ножницы

Секторные ножницы позволяют срезать кабель или ПВХ трубу ровно. Это мощный инструмент, который пригодится сантехникам или электрикам. Насадка весит немного и занимает мало места, что позволит ее компактно разместить в переносном ящике с оборудованием. Нужно отметить, что секторные ножницы обычно бесполезны для большинства владельцев дрели, но все же оснастка очень удобна для выполнения узкого спектра задач.

Бильные пальцы для ощипывания птиц

Ощипывание птиц весьма необычное применение для дрели, но это возможно благодаря насадке с бильными пальцами.  Она состоит их торчащих резиновых шипов, которые вырывают перья. Нужно отметить, что бильные пальцы для каждой птицы разные – для перепелов мелкие, для курицы покрупнее, а для водоплавающей птицы имеют специфические прорези. Нельзя сказать, что насадка позволит превзойти перосьемную машину, но все же работать с ней легче, чем вручную. Также стоит быть готовым к разлетающимся во все стороны перьям, которые потом можно будет найти даже в волосах.

Магазинные насадки для дрели

Эти насадки для дрели позволят превратить их в быстрый инструмент для закручивания саморезов. Хотя оснастка действительно удобная, но для ее работы нужно покупать специальные магазины с саморезами, которые стоят дороже, чем обычные крепежи поштучно. Насадка подойдет для дрелей с возможностью установки медленных оборотов. Ее использование на перфораторе крайне неудобно. Лучше всего магазинная оснастка совмещается с обычными шуруповертами.

Заточка сверл

Если рассматривать насадки для дрели, которые стопроцентно пригодятся владельцу этого инструмента, то это заточка для сверл. С ее помощью можно восстановить режущую кромку изношенного сверла и снова сделать ее острой. Также она может пригодиться, если сверло сломалось, тогда обточив оставшийся обломок можно вполне восстановить его рабочие характеристики, но просверлить глубокое отверстие им уже не удастся, в связи с укорочением длины.

Похожие темы:



tehpribory.ru
