Измельчитель пластиковых бутылок своими руками – шредер, самодельный измельчитель полимеров, как сделать ножи и другие детали, где найти чертежи и схемы?

tokar.guru

Мини-измельчитель пластика — Литье полимеров

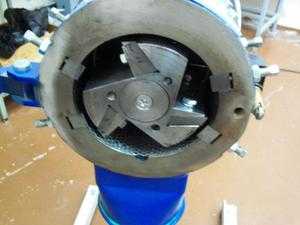

Всем доброго времени. Года три назад приобрели вот такую дробилку (по словам продавца он изобрёл её (скорее слизал откуда-нибудь) для своих небольших объёмов, а потом за ненадобностью продал), так вот купили мы её с целью наладить производство оных для нужд потребителей с небольшим количеством отходов пластика.Там на валу три ножа и два или три стационарных ножа. Движок 4киловатта примерно. Рубит пластик нормально. Но выпуск заглох по причине моего общения с переработчиками пластика (ремонт шредеров и дробилок, изготовление ножей), они просто посмеялись над сей игрушкой. А меня периодически грузили ремонтом своих монстров и изготовлением для них ножей. А прочтя эту тему подумал, может стоит вернуться к этому проекту?!.

Ну вот получилась вроде как реклама, в связи с чем вот сижу и думаю выкладывать этот пост или нет, дабы не гневить модераторов. Очень прошу прощения. Возможно нужно было эту тему открыть в самодельных станках.

Уважаемые модераторы прошу не наказывать если я не прав а перенести тему в нужный раздел.

Заранее благодарен.

www.chipmaker.ru

Как создать простой станок для переработки пластика своими руками

Экология потребления. Дизайнер Дэйв Хэккенс запустил необычный эко-проект под названием Precious Plastic, в рамках которого был разработан ряд самодельных станков и открыт виртуальный магазин, покупающий использованные пластиковые бутылки и создающий из них что-то новое и полезное.

Дизайнер Дэйв Хэккенс (Dave Hakkens) запустил необычный экопроект под названием Precious Plastic (рус. «драгоценный пластик»), в рамках которого был разработан ряд самодельных станков и открыт виртуальный магазин, покупающий использованные пластиковые бутылки и создающий из них что-то новое и полезное.

Бутылки и другой пластмассовый мусор сначала сортируются по типу пластика и измельчаются, а затем превращаются в предметы декора, ювелирные изделия, предметы одежды, игрушки или даже нити для 3D-принтера.

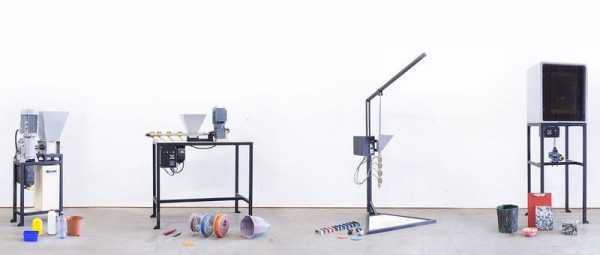

Машины, разработанные в рамках проекта интересны тем, что созданы с полностью открытым исходным кодом, который означает, что любой желающий сможет своими руками создать все необходимые инструменты для вторичной переработки пластмассы благодаря чертежам и открыть свою собственную «пластиковую» мастерскую.

Достоинством этих «станков» является то что, они имеют модульную структуру и легко приспосабливаются к локальным особенностям, а пошаговая инструкция по их сборке максимально облегчит задачу создания «зеленого» производства. К тому же, они имеют низкое энергопотребление и для их питания может подойти любой возобновляемый источник энергии.

Дэйв Хэккенс инициировал свой проект для того, чтобы приобщить к рециклингу пластика людей по всему миру, тем самым уменьшить количество отходов, загрязняющих окружающую среду. опубликовано econet.ru

ПОДПИСЫВАЙТЕСЬ на НАШ youtube канал Эконет.ру , что позволяет смотреть онлайн, скачать с ютуб бесплатно видео об оздоровлении, омоложении человека. Любовь к окружающим и к себе, как чувство высоких вибраций — важный фактор оздоровления — econet ru

Ставьте ЛАЙКИ, делитесь с ДРУЗЬЯМИ!

https://www.youtube.com/channel/UCXd71u0w04qcwk32c8kY2BA/videos

Подпишись -https://www.facebook.com/econet.ru/

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet

Присоединяйтесь к нам в Facebook , ВКонтакте, Одноклассниках

econet.ru

Принцип действия дробилки для измельчения пластика

Ежегодно в мире производится почти 180 миллионов тонн пластмасс. Из них производят огромное количество изделий – от зубной щетки до телевизора. Соответственно растет и количество пластиковых отходов. Положение дел могло быть катастрофическим, если бы не одно великолепное свойство термопластичных полимеров: они легко поддаются вторичной переработке.

Вторичная пластмасса по качеству уступает первичной, но если их смешать в разумных пропорциях, то на технических характеристиках пластмассовых изделий это не отражается. Разумеется, как и любое вторсырье до переработки подвергается измельчению. С этой задачей успешно справляется измельчитель или так называемая дробилка для пластика.

Дробильный станок для пластика, в основном, применяются в двух областях:

• на заводах, производящих пластмассовые изделия;

• на предприятиях, занимающихся сбором и утилизацией вторичного сырья.


Переработка отходов пластмассы позволяет возвращать бракованную продукцию, литники и прочие производственные отходы, что приводит к немалой экономии сырья и снижению себестоимости продукции.

Компании, специализирующиеся на вторичной переработке пластмасс, продают измельченные бытовые остатки производителям полимерных изделий, имея при этом очень неплохую прибыль.

Полимерные отходы неоднородны: это и полимерная пленка, ПЭТ бутылки, корпусные детали. Они обладают разными механическими свойствами, следовательно, и способы измельчения их различны. Пленка, например, легко поддается резке, но ударным способом ее не измельчить. А вот АБС пластик, который чаще всего нам встречается в виде корпусных деталей, можно подвергать дроблению ударным инструментом. Кроме того, сырье различается толщиной, и это также влияет на выбор способа измельчения. Соответственно, и дробилки для ПВХ отходов и полиэтилена имеют ряд конструктивных особенностей в зависимости от назначения.

Дробилки пластиковых отходов классифицируются по конструктивному исполнению и назначению.

По назначению:

• измельчители пленки полимерной (полипропилен, акрил, полиэтилен, нейлон, поливинилхлорид и пр.). Они оборудованы V-образными ножами для дробилки полимеров, которые режут материал по принципу ножниц;

• измельчители тонких пластмассовых изделий и ПЭТ бутылок. В конструкции установлены каскадные резаки. Особенностью такого оборудования является прямая зависимость производительности от объема одной загрузки отходов. Самый высокий уровень производительности наблюдается при максимальной загрузке оборудования;

• установки для измельчения крупных изделий: оконных профилей, корпусных деталей.

По конструктивному исполнению:

Существуют несколько типов агрегатов, каждый из которых рассчитан на измельчение определенного вида полимеров:

• щековые: главным рабочим органом измельчителей этого типа являются стальные рифленые плиты, с помощью которых пластик раздавливается;

• молотковые(ударного типа): отходы дробятся под воздействием ударных молотков, закрепленных шарнирно на роторе;

• конусные: оборудованы двумя стальными конусами, между которыми сырье измельчается;

• роторные: самый распространенный тип измельчителей. Они обладают высокой производительностью и эффективностью, предназначенные для измельчения тонкостенных материалов – высокоскоростные. Их мощность превышает 10 кВт. Применяемость высокоскоростных машин ограничена прочностью пластмассы, но скорость ее измельчения достигает 100 л/с. Дробление толстостенных изделий производится на низкоскоростных машинах мощностью до 10 кВт. Их максимальная скорость составляет всего 15 л/с, но они успешно справляются с самыми толстыми отходами высокой твердости. На крупных производствах целесообразно иметь оба вида оборудования: в таком случае на низкоскоростной можно выполнять предварительное измельчение крупных отходов, а на высокоскоростной – окончательное. Таким образом компенсируется низкая производительность низкоскоростной машины.

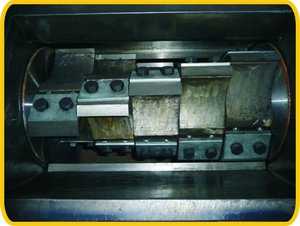

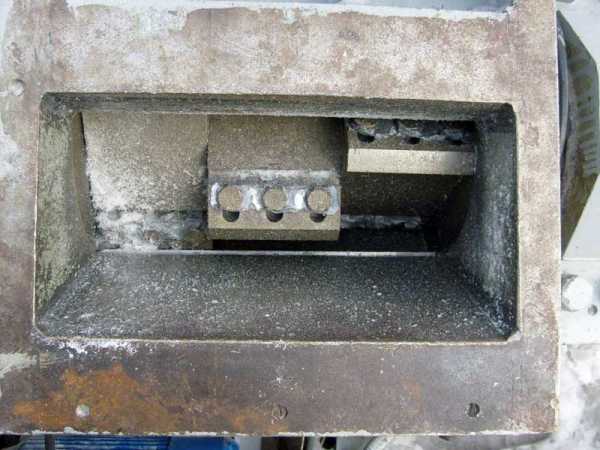

Рабочими органами оборудования являются собственно ротор и боковые ножи. Низкоскоростные и высокоскоростные агрегаты различаются количеством ножей: в первых их всего три, во вторых – от 5 до 7. К качеству стальных ножей предъявляются высокие требования: это помогает избежать их преждевременного износа и частой заточки.

Измельчение пластмассы происходит вследствие нанесения быстрых ударов ножей, закрепленных на роторе. Причем статор тоже оснащен ножами (неподвижными). Между этими группами резаков и происходит измельчение сырья.

Предназначенные для дробления отходы загружаются в бункер загрузочный и постепенно захватываются ножами ротора. Под камерой, в которой производится резка, установлено сито. Его ячейки определяют размер дробленки. Процесс измельчения происходит до того момента, когда последняя партия измельченного материала пройдет через сито.

Примерно 60 процентов российского рынка дробилок  составляет китайская продукция. Следует отметить, что у Китая есть хорошие учителя, благодаря которым их оборудование обладает хорошим качеством. Дело в том, что многие известные производители из Европы и Японии размещают свое производство в этой стране. Это и немецкая компания Zerma, и японская Genox, Enma из Франции и многие другие. Но их продукция стоит дорого.

Дробильное оборудование китайских компаний стоит значительно дешевле. Правда, качество продукции находится на разных уровнях, в зависимости от того, для каких стран она производится. К примеру, компании HUARE, JWELL, WENSUI выпускают агрегаты для рынков Северной Америки и Европы: они используют европейские или китайские высококачественные комплектующие, дополняют оборудование различными опциями, системами пневмотранспорта и т.д. Такое оборудование стоит достаточно дорого.

Для Ближнего Востока, Украины, России и для своих соплеменников Китай выпускает измельчители, полностью укомплектованные элементами китайского происхождения. Ножи в таких агрегатах невысокого качества. Все это, несомненно, сказывается на цене: оборудование среднего класса стоит относительно недорого.

В Китае производством данного вида оборудования  занимается и мелкий производитель, имя которого никому ни о чем не говорит. Такие фирмы обычно копируют измельчители внутрикитайских изготовителей. Качество продукции урезано до минимально допустимого, хотя на первый взгляд она выглядит привлекательно.

Такое оборудование можно купить буквально за копейки, но служит оно недолго. С таким же успехом можно соорудить дробилку для пластика своими руками, причем приложив максимум стараний, самодельная может получиться более надежной. Особенно, если умелец в состоянии составить грамотные чертежи дробилки для пластика.

Известные европейские компании изготавливают добротное оборудование, способное служить десятилетия. Примером этому может служить немецкая компания Gross, выпускающая дробилки VOTECS. Они могут проработать 30 лет, а затем их восстанавливают и продают повторно, причем стоимость восстановленных ничуть не уступают новым.

В России хорошие измельчители производит завод полимерного машиностроения АтласМаш . Предприятие выпускает три серии оборудования: легкого, среднего и тяжелого классов. Надо сказать, что российские значительно дешевле немецких: цена их находится в диапазоне среднего уровня.

Цена оборудования зависит от нескольких факторов: производительность, долговечность и степень известности производителя.

Приобретать  оборудование для измельчения лучше всего в фирмах, которые специализируются на продаже оборудования для переработки пластмасс: там всегда работают профессионалы, способные помочь выбрать оптимальный вариант.

www.ekoprozess.ru

Дробилки для пластика (пластмассы, бутылок, полиэтилена)

Переработка пластмассовых материалов необходима в наше время, когда экология подвержена сильному негативному воздействию. Данные вещества очень вредят окружающей среде, но они крайне полезны в быту благодаря огромнейшей сфере применения и многообразии изделий.

Единственный вариант сохранить необходимые для комфортной и прогрессивной жизни пластмассы и избежать экологической катастрофы – переработка в дробилках.

Разновидности и классификация дробилок

Среди дробилок имеются универсальные, например, Molot,  SPW 720 (для всех твёрдых и сухих типов отходов). Встречаются универсальные пластиковые, например, XFS-250 рассчитана на полимерные плёнки, бутылки, не крупногабаритные пластиковые отходы. С-ДР-600 это в первую очередь дробилка для ПЭТ бутылок.

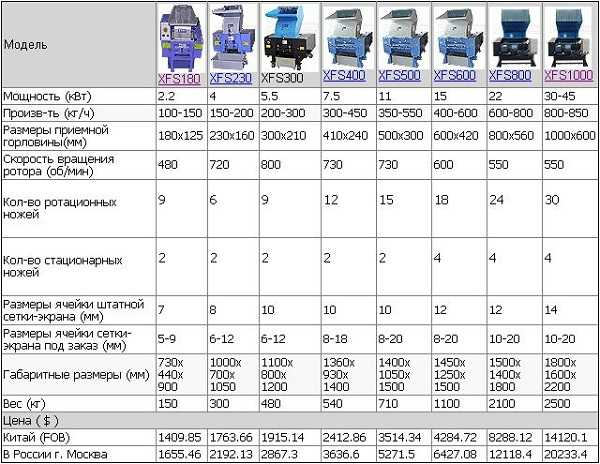

Дробилки для пластика серии XFS в арматурными ножами

Известные серии дробилок для пластика:

Существует два основных разделения оборудования – по назначению и конструкции. Для измельчения плёнки (нейлона, акрила, полиэтилена и прочего) потребуются V-образные ножи, которые работают как ножницы. Для пластмасс дробилка оборудована каскадными резаками.

Особенность профильной дробилки для бутылок в том, что максимальной производительности она достигает лишь при полной загрузке. Отдельно продаются установки для измельчения крупногабаритных изделий — корпусов от оборудования и пр. Это серии RFS, HNS, HZS.

По конструкции разделение идёт на:

к меню ↑

Роторная дробилка для пенопласта

Самые распространённые измельчители – роторные. Они добились популярности благодаря эффективности и вариативности. У роторных дробилок высокая производительность достигается максимальной загрузкой.

Таким образом, у высокоскоростных дробилок для тонкостенного материала с мощностью выше 10 кв/ч скорость работы  достигает 100 литров в секунду. Оборудование для толстостенного пластика работает со скоростью 15 л/с и потребляет меньше 10 киловатт в час.

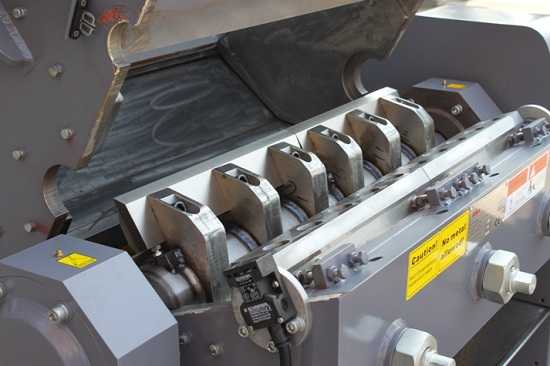

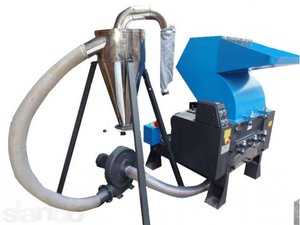

Роторная дробилка для пластика

Дробилки бывают двухроторные и однороторные, с колосниковой решёткой и без неё. Колосниковая решётка используется в качестве молоткового измельчителя. Роторный измельчитель требует тщательного обслуживания во время эксплуатации. Иначе лезвия быстро затупятся, а механизм ротора придёт в негодность. Не следует загружать в него высокопрочные материалы.

Преимущества:

• два вида дробления – первичное и окончательное;
• высокая производительность при низком энергопотреблении;
• равномерность дробления.

к меню ↑

Принцип действия измельчителей и сфера применения

В зависимости от материала переработки требуется либо определённый тип, например, дробилка для поролона, либо целый комплект измельчающих механизмов внутри универсальной дробилки. Полимерную плёнку легко резать, но нельзя раздробить ударами, корпусные детали из АБС можно раздробить, но не получится разрезать. Плотность материала, толщина, размер влияют на выбор измельчителя.

Роторная имеет в своём арсенале боковые ножи и роторные, находящиеся на движущейся части двигателя. Благодаря ударам по ним материал измельчается.

Один из вариантов относительно универсальной дробилки для полимеров — AMD-600DU. Небольшие габариты, 650×1400х1500 мм, позволяют использовать дома или на даче. Измельчение происходит благодаря ударам пластика по ножам ротора и на корпусе. Калибрующая сетка регулирует размер получаемых гранул, выходящих с помощью центробежной силы. AMB-600DU создана для переработки ПЭТ бутылок, пенопласта, поролона, синтепона, плёнки и бумаги.

Роторная низкоскоростная дробилка

Есть три основные сферы, где применяются дробилки для пластика:

• на заводах производящих изделия из пластмасс;
• на фабриках по утилизации отходов;
• в частном секторе, объединяющем первую и вторую цели.

На крупных производствах низкая производительность роторной дробилки для толстых материалов уравновешивается скоростным измельчителем для тонкостенных пластмасс. Крупногабаритные изделия проходят первоначальное дробление в первой и окончательное измельчение во второй дробилке.

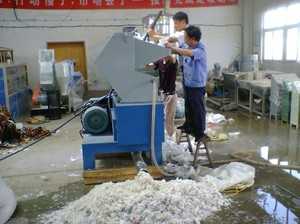

Промышленные для снижения шума используют воду во время работы. Она смывает грязь, этикетки, которые остались после дробления и идут по шнеку. Это позволяет быстрее очищать готовый материал, уменьшает износ оборудования и упрощает производство. Работает дробилка для пенопласта 24 часа в сутки без остановки. Крышка для проверки оборудования открывается подъёмником, для эксплуатации и технического обслуживания достаточно силы одного человека.

Благодаря современной технике есть возможность и на промышленном уровне и в домашних условиях собирать пластмассы и перерабатывать в дробилке. После вторичной переработки, пластмассу смешивают с новой в пропорциях, позволяющих избавиться от отходов без потери качества получаемых изделий. Использование дробилки для пластмасс в промышленности  – отличный способ экономии на сырье. Компании, занимающиеся профессионально переработкой отходов, получают в наше время хорошую прибыль.
к меню ↑

Производители и цены оборудования

Основная масса, 60%, всего дробильного оборудования в России производится в Китае. Это не сказывается на качестве, поскольку многие европейские зарекомендовавшие себя бренды создают производства дробилок в Китае. Это Genox, Enma, Zerma и др. При этом цены там весьма высокие. Китайские производители, Jwell, Huare, Wensui тоже обладают весьма высокими качествами при более низкой цене. В России знаменита в первую очередь компания АтласМаш.

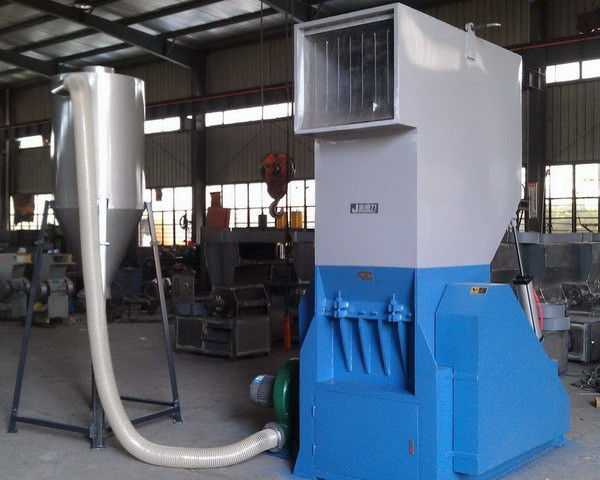

Дробилка для пластика PC-600×500 большого типа

Стоит опасаться малоизвестных брендов из Китая. Такие производители берут минимально удобоваримые по технике безопасности комплектующие и создают внешне привлекательное оборудование. Однако оно крайне низкого качества и может быть опасно в эксплуатации, хотя стоит дешево, чем и привлекает. С другой стороны, по той же цене при должном усердии есть вариант изготовить самостоятельно.

Цена идёт примерно от 33.000 за универсальную компактную машину Molot. Более серьёзное оборудование стоит уже 90.000 (XFS-400), 125.000 (ДП-500), 250.000 (SWF-500) и выше.

к меню ↑

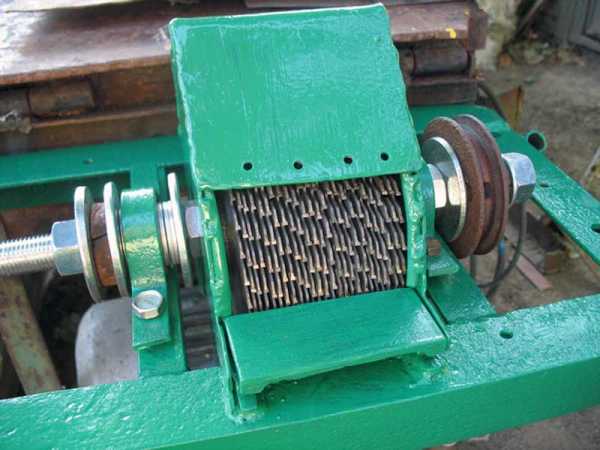

Самодельная дробилка для пластмасс

Для создания собственной бытовой модели дробилки для пластиковых материалов понадобится инвертор, либо сварочный аппарат. Помимо этого, следует учесть расходы на:

1. Металлический профиль для создания опорной рамы.
2. Двигатель. Предпочтительно электрический, он тише и позволяет использовать дробилку в помещении, поскольку не создаёт много шума.
3. Пилы. Конфигурация зубьев, количество и расположение должно быть подобрано в зависимости от материала для дробления.
4. Ось для крепления пил, ремень связи ротора и двигателя, шкив, два подшипника, крепёжные элементы.
5. Бункер подачи пластика и защитный кожух. Можно сделать из листового металла, оцинковки и пр.

Пилы устанавливаются на ось с минимальным расстоянием, для этого между ними вкручивают шайбы. Лезвия фиксируются гайками максимально прочно, а с помощью подшипников ось устанавливается на шкив. На оси пилы должны свободно вращаться.

Каркас это прямоугольная рама, сваренная из труб, с опорными ножками и отверстием под режущий блок. Шкив с осью устанавливаем в блок и подсоединяем к двигателю, который следует установить рядом, можно на другой раме или опоре.

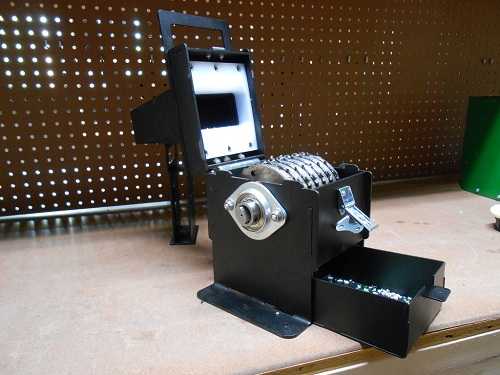

Ручная дробилка Filabot Reclaimer

Далее на режущий блок устанавливается бункер подачи материала с защитным кожухом. В кожухе необходимо сделать отверстие для соединения оси и шкива. Ремнём соединяются валы двигателя и режущего блока. Это самая элементарная и доступная каждому модель дробилки. Варьируя толщину и разнообразие зубьев лезвий можно подстроить её под самый разный материал.

Советы при создания своими руками дробилки для пластмассы:

• для лучшего понимания конструкции следует заранее определить цели;
• изначальный чертёж поможет не ошибиться в размерах;
• подбор двигателя зависит от частоты и интенсивности использования;
• режущие диски лучше из легкосплавных материалов, они дороже, но прослужат ощутимо дольше;
• если нужен выходной материал определённой величины, внизу от режущего блока устанавливается сетка с ячейками подходящего размера;
• под дробилкой необходимо установить удобную ёмкость для сбора.

Купив дробилку для полимеров или создав её своими руками, каждый человек может немного повлиять на мировую экологию и помочь избежать чудовищных последствий загрязнения пластмассой.
