Измельчитель травы и веток своими руками три в одном: Измельчитель веток своими руками, схемы садовых дробилок для дачи

Нельзя опускать руки в бак работающего устройства.

Садовые работы подразумевают использование различных приспособлений и инструментов. Некоторые можно сделать своими руками. Например, для подготовки хорошего компоста или удобрений добавляют измельченные сорняки и веточки. Рвать траву руками долго и трудно, проще сделать это в измельчителе.

Оцените эту статью

особенности изготовления и принцип работы

Каждый приусадебный участок нуждается в регулярной стрижке травы и уборке веток. Использовать по максимуму и с грамотностью все полученные ресурсы со своего участка — это основная задача, садоводов и огородников. Самодельный измельчитель травы поможет переработать ветки и скошенную траву до такой степени, что ее можно использовать в качестве утеплителя или компоста.

Принцип работы и устройство траворезки

Если сравнивать измельчители травы с другой сельскохозяйственной техникой, то они пользуются немалой популярностью среди огородников. Большой ассортимент продукции дает возможность как профессионалам, так и любителям приобрести технику по своим запросам и финансовым возможностям. В ассортимент входят компактные бытовые аппараты и профессиональная техника, предназначенная для обработки сырья в больших количествах. Простая траворезка включает в себя:

• Рабочий вал с ножами для резки.
• Емкость для сырья.
• Защитную оболочку.
• Электрический или бензиновый мотор, кабель и шкив с ремнем.
• Стальную раму.

Устройство работает по простому принципу: сырье укладывают в емкость с ножами, где оно перемалывается в измельченную массу. Действие аппарата сходно с работающим кухонным комбайном. Объем сырья становится меньше, что позволяет добавить ее в кормосмесь или использовать для мульчи. При небольших объемах, сырье загружают в емкость вручную.

Измельчитель травы из стиральной машины

Придерживаясь конструктивных особенностей, можно изготовить траворезку из стиральной машины своими руками. Для сборки понадобzтся:

• Бак и двигатель на 180 Ватт. Такой двигатель есть в стиральной машине. Чтобы устройство могло переработать не только траву, но и крупные ветки нужен мощный двигатель. Чем его мощность больше, тем лучше.
• Дисковый нож.
• Электропровод с вилкой.
• Кнопка запуска.
• Емкость для сырья.
• Стальной уголок.
• Соединительные элементы: болты, втулки и шайбы.

Бензиновый двигатель обладает более высокой мощностью, чем двигатель от стиральной машины. Установив его в устройство, получите аппарат «три в одном», который вместе с травой и соломой сможет перерабатывать ветки толщиной свыше 5 мм.

Сбор аппарата

Вначале собираем верхний контейнер для переработки сырья. Для этого:

1. Берем и обрезаем по высоте корпус от стиральной машинки. Это создаст дополнительное удобство при эксплуатации оборудования.
2. В нижней части корпуса на одном уровне с ножками или чуть выше, проделываем отверстие (20×7 см) прямоугольной формы.
3. Чтобы трава не разлеталась в разные стороны, отверстие закрывают кожухом. Кожух делают из металлической пластины и фиксируют болтами.
4. Затем подготавливают подставку. Здесь понадобятся сварочный аппарат и металлический уголок. В зависимости от размера емкости, в которой будет находиться сырье, рассчитывают высоту подставки. Опору высокого размера изготавливают под ведро, для таза подойдет низкая подставка.
5. На валу двигателя проделывают два отверстия диаметром 7 мм. Заказывают у токаря или изготавливают на токарном станке втулку длиной около 50 мм, которую одевают на вал двигателя. Готовую деталь закрепляют шпильками с нижней стороны бака.
6. Вырезанные и заточенные ножи надевают на вал так, чтобы они не касались стенок емкости. Ножи надежно фиксируют водопроводными гайками (32 мм).
7. Сварочным аппаратом приваривают емкость с двигателем к подставке.
8. Тестером определяют пусковую и рабочую обмотку двигателя. Меньшее сопротивление показывает, что это рабочая обмотка. Правильно определив контакты, двигатель подключают к электрокабелю.
9. Подключение делается следующим образом: с одной стороны, пусковую обмотку соединяют с проводком пусковой кнопки, а с другой — подключают к рабочей обмотке и кабелю. Вторую сторону рабочей обмотки подключают к пусковой кнопке и кабелю.

После подключения подставку под устройство дополнительно обшивают стальным листом. Самодельный измельчитель травы своими руками из стиральной машины готов к работе.

Другие варианты изготовления

Для небольшого объема работ подойдет ручной инструмент — сечка. Основная часть инструмента похожа на треугольник. Для ее изготовления используют легированную сталь Насколько удобной и точной будет работа, зависит от остроты лезвия. Поэтому перед началом работ нижнюю кромку затачивают. Рубить траву станет намного легче, если инструмент дополнить длинной ручкой, которая не позволит постоянно наклоняться. Тонкий слой травы и веток укладывают на мягкую поверхность и рубят. Чтобы заточка не затупилась, нельзя проводить рубку на твердых поверхностях.

Траворезка из дрели

Конструкция из простой двухрежимной электрической дрели предназначена для небольшого объема работ. Но, несмотря на это из дрели получится хороший измельчитель травы. Конструкция состоит из табуретки, емкости для сырья, ножей, вала и подшипника с корпусом. Сборка:

• В табуретке проделывают отверстие размером 12 мм.
• Под отверстием, изнутри табурета закрепляют корпус с подшипником
  .
• В центре ведра проделывают аналогичное отверстие. Ведро устанавливают на табурет и фиксируют саморезами.
• Из быстрорежущей стали Р18 подготавливают нож. Нож ромбовидной формы лучше справляется со свежей травой. Его режущую кромку затачивают под углом к краям. Если лезвие округлить, то трава не будет наматываться на нож. Она будет скользить по режущей части ножа прямо на острие.
• В подшипник устанавливают вал и закрепляют на нем нож.
• С нижней стороны табурета делают подсоединение дрели. Ее подключают к хвостовику вала посредством зажимного патрона. Устройство готово, проверяем его работу.

Траву укладывают в ведро и включают дрель. Когда трава измельчится, инструмент отключают и снимают. Дрель можно использовать по другому назначению.

Устройство из пылесоса «Тайфун»

Сделанная траворезка своими руками из пылесоса обладает более высокой производительностью и выглядит лучше. Принцип работы устройства такой же, как и у остальных измельчителей травы, только траву подают через верхнее отверстие. А перемолотый силос будет высыпаться через нижнее отверстие. Чтобы силос не разлетался во все стороны, нижнее отверстие закрывают защитным кожухом. В качестве приемника силоса используют ведро.

• Корпус от пылесоса «Тайфун» имеет подходящий размер отверстия, которое требуется для устройства. Заменить корпус можно отрезком трубы, старой кастрюлей или ведром.
• Из старой стиральной машинки достаем двигатель. Его мощность должна быть не менее 180 Ватт.
• Старые ножовки используют в качестве ножей. На токарном станке изготавливают втулку длиной 40 мм, на которую будут закрепляться ножи. На втулке высверливают два отверстия.
• Двигатель монтируют на корпус.
• Ножи, закрепленные на валу, устанавливают на двигатель.
• Для стойки берут профиль (15×15) прямоугольной формы.

Чтобы электродвигатель не повредился, стойки должны быть прочно закреплены.

Траворезка из болгарки

Любой мастер найдет в своем домашнем хозяйстве болгарку, из которой получится хорошее устройство для измельчения травы. На раму устанавливают деревянный или металлический короб и двигатель с валом. Напряжение на вал передается через двигатель пилы. Ножи от блендера монтируют на вал. Емкость для силоса располагают под коробом, в котором происходит резка травы.

Из подручных средств

Ненужные вещи, которые валяются в сарае, пригодятся для изготовления траворезки. Для сборки устройства понадобятся:

• Любая емкость круглой формы. Подойдет старая алюминиевая кастрюля.
• Любой электродвигатель с частотой вращения до 3 тыс. об/мин. Можно использовать насос «Агидель». Обязательное условие, он должен подключаться к сети 220 В.
• Чтобы запустить двигатель, нужна кнопка. Ее можно снять со стиральной машины.
• Электрический провод и вилка.
• Для ножей используют старые ножовки по дереву.

Все детали собирают в единую конструкцию по такому же принципу, как и остальные модели.

Правила эксплуатации

При работе с любым электрическим прибором следует соблюдать технику безопасности. Траворезка не исключение! Чтобы устройство не испортилось, нужно знать основные правила эксплуатации:

1. Механизм заклинит, если в устройство положить сырые ветки или траву.
2. Нельзя делать закладку сырья большим объемом. Все должно быть в меру.
3. Включенное устройство всегда должно быть под присмотром.
4. Механизм имеет колющие и режущие элементы, поэтому нельзя к устройству подпускать детей.
5. Чтобы устройство не намокло под дождем, его устанавливают под навесом.
6. Внутрь аппарата не должны попадать посторонние предметы, такие как стекло или металл.
7. Если что-то застряло внутри, аппарат отключают от сети и только потом достают застрявшую деталь.
8. Электрические провода должны быть изолированы.

Первый запуск аппарата делают очень осторожно, так как он является самым опасным.

Измельчитель травы своими руками: схемы: фото, видео

Измельчитель травы в помощь садоводу. Красивый и плодоносящий сад, в котором всегда приятно отдохнуть и насладиться его великолепием – это результат кропотливой работы хозяина. Все мы знаем, чтобы иметь хороший результат – зеленую растительность, сочные фрукты и овощи — нужно вносить удобрения в почву, обеспечивая её всеми необходимыми органическими веществами.

Измельчитель травы

Идеальным питанием для почвы является компост. Компостирование – это внесение в почву разложившихся органических соединений, полученных в результате гниения материалов: листьев, стеблей, ботвы, черенков, различных растительных и животных отходов.

Самый простой способ получить красивую лужайку перед домом

Вы, конечно же, видели идеальный газон в кино, на аллее, а возможно, и на соседской лужайке. Те, кто хоть раз пытался вырастить зеленую площадку у себя на участке, без сомнений скажут, что это огромный труд. Газон требует тщательной посадки, ухода, удобрения, полива. Однако так думают только неопытные садоводы, профессионалы давно знают про инновационное средство — жидкий газон AquaGrazz.

Читать далее>>

Необходимые детали для его изготовления:

• мотор;
• ножи или диски;
• вал;
• болтики, гайки;
• контейнер;
• защитная рама;
• вспомогательные материалы: отвертка, болгарка, молоток.

Такой аппарат работает приближено к действию кухонного комбайна. Напряжение с мотора идет на вал с ножами, которые перемалывают поступающие ветки или траву, а затем обработанный материал выходит через специальное отверстие в коробе и поступает на компост, корм для животных и птиц.

Самодельный измельчитель

Этот агрегат можно легко сделать при помощи подручных материалов, которые имеет каждый хозяин в своем доме, а недостающие детали приобрести на рынке. В сети вы сможете найти видео с пошаговой сборкой измельчителей. Главное, определиться с видом устройства, нарисовать чертежи и приготовить нужные детали для сборки.

Виды измельчителей

Рассмотрим, какие бывают разновидности измельчителей травы:

Бензиновые

Приборы с бензиновым двигателем имеют более высокую мощность, позволяют измельчать не только траву, но и более крупные ветки в любой точке сада независимо от наличия электросети. Подходят для больших площадей и растительности большого диаметра.

Электрические

Работают только от сети, менее мощные. Отличаются легкостью в применении за счет компактности и меньшего веса. Отличный вариант для садоводов. Для измельчения травы и небольших по диаметру веток, подойдет садовый агрегат мощностью не более 1,5 кВт. Однако такие устройства не выдерживают длительных непрерывных нагрузок. Для более продолжительного объема работы лучше выбирать двигатели мощностью до 4 кВт. Этот садовый агрегат очень удобный.

Самодельный измельчитель травы можно сделать при помощи:

Подходит для измельчения травы небольших объемов (в основном для кормления птиц и скотины).

Нужные материалы:

• Дрель мощностью до 1 кВт;
• ножи;
• болты и гайки;
• контейнер для травы (ведро).

Сборка достаточно простая, единственная задача – заточка ножей. Они должны иметь форму ромба с односторонней заточкой, направленной вниз. Такая форма позволит защитить нож от скапливания и наматывания на его поверхности травы. После сборки нужно поместить траву в ведро, подключить прибор к электросети и измельчить растительность.

Такой способ приближен к первому варианту. Отличается тем, что даёт возможность переработки намного больших объемов растительности.

Выбор материалов для изготовления измельчителя травы

Материалы для сборки:

• культиватор, который можно использовать в виде привода;
• стальной нож, вырезанный из полотна и остро заточенный;
• саморезы;
• пластмассовая емкость, где будет проходить измельчение;
• квадратная столешница и ножки.

Для сборки конструкции садового измельчителя нужно прикрепить привод к столу, предварительно сделав отверстие в столешнице. Затем, с помощью скоб и саморезов, подтянуть кожух машины к деревянному бруску. Для раструба сделать воронку из подручных материалов (например, рукав от водостока) и закрепить ее так, чтоб не мешала в установке культиватора. Сам брусок закрепить саморезами к столу. В конце нужно установить ограничители с помощью ножек, чтоб предотвратить скольжение столешницы.

• Советского пылесоса

Для такого варианта изготовления измельчителя подойдет корпус от пылесоса времен СССР, который имеет удобное отверстие для загрузки травы. Это устройство отличается от предыдущих наличием второго отверстия, через которое проходит измельченная трава.

Для сборки этой конструкции нужны:

• мощный двигатель около 180 Ватт;
• корпус пылесоса;
• ножи, болты и гайки;
• металлические ножки;
• ведро для приема продукта.

Сначала нужно приготовить втулку для крепления ножей и присоединения двигателя к корпусу. Ножи предварительно вырезать и хорошо заточить, сделав в них отверстие под втулку. При помощи болтов крепим двигатель к корпусу. Для выхода силоса, делаем отверстие в боку самого корпуса. Вокруг прорези привариваем защитный кожух, чтоб не разбрасывался продукт выхода.

Свариваем платформу под конструкцию. Платформа должна иметь форму усеченной пирамиды с широким основанием внизу и более узким кверху. Такая форма обеспечивает устойчивость агрегата во время работы. Сделав отверстия для болтов, крепим дно двигателя к платформе. Как видим, все детали легко найдутся в хозяйстве. Проблема может возникнуть лишь с втулкой, которую можно сделать на станке.

• Стиральной машины

Такое устройство действует по тому же принципу, но позволяет измельчать не только траву, но и ветки.

Измельчитель своими руками

Подручные материалы:

• двигатель и цилиндрический корпус от старой стиральной машины;
• ножи или устаревшее полотно ножовки;
• крепежи, гайки и болты;
• втулки;
• болгарка, отвертки;
• контейнер для отработанного материала;
• ножки от мебели.

В контейнере от стиральной машины — можно заменить на кастрюлю, ведро или бочки — сделайте отверстие и укройте его листом из тонкого металла. Такой проход лучше делать на дне контейнера, но если не получается, то оно должно быть сбоку и обязательно ниже лезвий. По примеру предыдущего варианта нужно изготовить втулку, к которой крепятся ножи, и зафиксировать ножи на дне контейнера.

Исходя из размеров вала двигателя, сделать отверстия под втулку и крепление мотора. При помощи установленных фиксаторов прикрепить двигатель машины к контейнеру. В качестве емкости для сбора измельченной травы, можно использовать как ведро, бочку, так и самодельный контейнер, изготовленный из металла и прикрепленный болтами.

Ознакомившись с приведенными вариантами, вы с легкостью сможете сделать садовый измельчитель в домашних условиях. При этом видео и чертежи, приведенные в сети, помогут вам в точной сборке конкретных агрегатов. Зависимо от того какие подручные средства вы имеете, объема работы, можете выбрать более подходящий вам способ изготовления. Основные инструменты, которые нужны для сборки садового измельчителя – болгарка, шуруповерт и сварочный аппарат.

Не забывайте соблюдать технику безопасности при работе с электрическими видами агрегатов. Острые ножи и диски несут серьезную опасность для вашей жизни и здоровья, а также людей, находящихся в окружении. Особенно будьте осторожно с инструментом, если в доме есть дети. Из всего вышесказанного можно сделать вывод, что измельчитель травы можно изготовить своими руками или приобрести готовый вариант.

Читайте так же: Пылесос для бассейна

Автор: С. Диана

Как сделать измельчитель травы своими руками: конструкции, схемы, чертежи

Инструменты и техника

Чтобы почва на даче оставалась плодородной, в нее нужно самостоятельно вносить органику. Мульчирование травой, срезанной ботвой и любыми растительными отходами – один из способов содержать грядки в хорошем состоянии. Траву можно разложить на земле сразу после скашивания или предварительно закомпостировать. Чтобы зелень быстрее разлагалась, нужно ее измельчить. Нарезать растения на мелкие кусочки будет удобно с помощью специального приспособления – садового измельчителя травы, изготовленного своими руками.

1

Ручная сечка

Небольшой объем сырья можно измельчить с помощью ручной металлической сечки, надетой на длинный черенок. Сечка представляет собой остро заточенную треугольную пластину, самая длинная сторона которой направлена вниз.

Свежескошенную траву, сорняки, листья, ботву раскладывают на земле слоем 10-15 см и рубят на части. Опускать инструмент нужно резко. После каждого удара растительная масса разделяется на все более мелкие части.

Как сделать грядку из досок своими руками: пошаговое руководство

2

Электрические приспособления

Принцип работы любой электрической траворезки прост. Свежескошенные или сухие растения помещают в резервуар, оснащенный режущими элементами. Ножи приводятся в действие электромотором. После обработки масса существенно уменьшается в объеме и становится пригодной для использования в качестве кормовой смеси, мульчи или закладки в компостную кучу. Загрузка и выгрузка сырья из аппарата происходит вручную.

В заводских траворезках используются электродвигатели не менее 3000 оборотов в минуту. В самодельных устройствах можно использовать моторы с гораздо меньшей скоростью вращения вала. Но следует помнить, что чем выше скорость вращения, тем меньше вероятность, что трава будет не рубиться, а наматываться на ножи.

Как сделать садовый компостный ящик своими руками?

2.1

Траворезка из электродрели

Владелец старой электродрели может собрать агрегат, в котором зелень будет измельчаться, как в блендере. На дно металлического ведра или цилиндрического бака насыпают небольшую порцию зеленой травы и включают дрель с насаженным самодельным ножом. Через одну-две минуты останется только высыпать из бака мелко нарезанную массу.

Схема изготовления:

• в центре ножа, изготовленного из металлической полосы, просверливают отверстие;
• нож надевают на металлический стержень;
• конец стержня закрепляют в головке дрели;
• на свободный конец стержня накручивают гайку, чтобы нож не слетел;
• нож опускают в ведро и включают дрель на большие обороты – на низких трава будет не измельчатся, а наматываться.

Как правильно выбрать измельчитель веток и травы для дачи?

2.2

Шредер из пылесоса типа «Тайфун»

Пластиковый корпус пылесоса «Тайфун» подходит для изготовления бункера траворезки. Устройство с корпусом из пылесоса работает по тому же принципу, что и предыдущие, но имеет более высокую производительность и презентабельный внешний вид. Сырье в бункер подают сверху. Готовая резка выходит через боковое отверстие. Чтобы трава не разлеталась в разные стороны, на выходное отверстие надевают защитный кожух.

Всю конструкцию размещают стационарно, закрепив на каркасе, изготовленном из металлического уголка. Основание электрического шредера должно быть максимально устойчивым – это обязательное условие сохранности двигателя. Корпус агрегата прикрепляют к металлической подставке болтами. Для дополнительной защиты электродвигателя можно обшить станину листовым металлом, прикрепляя его саморезами.

Из двух старых ножовок изготавливают пару ножей и закрепляют их на дне бункера на втулке, выточенной на токарном станке. Длина втулки 40 мм. Чтобы привести ножи в действие, потребуется электродвигатель мощностью 180 Вт, снятый со старой стиральной машины. Шкив электродвигателя закрепляют шпильками под бункером. Ножи фиксируют гайкой М32. Резьбу на втулке нарезают еще во время ее изготовления. Шкив электродвигателя обтачивают болгаркой, делая на нем площадки для фиксации втулки.

Изготовление ножей:

1. 1. Из полотна ножовки вырезают две прямоугольные пластины.
2. 2. В центре каждой пластины пробивают квадратное отверстие.
3. 3. Ножи затачивают на станке.

Диаметр отверстия подбирают таким образом, чтобы нож плотно садился на вал электродвигателя. Ширина ножа зависит от жесткости и толщины полотна.

3

Траворезка-зернодробилка из болгарки

Данный аппарат представляет собой устройство «три в одном». Он позволяет измельчать любые растительные отходы (кроме толстых веток), дробить зерно, нарезать корнеплоды. Свежую траву, пропущенную через аппарат, можно использовать для мульчирования или закладывать в компостную кучу. Измельченные корнеплоды, капустные кочаны и зерно скармливают сельскохозяйственным животным.

Для приведения ножей в движение потребуется болгарка мощностью 1,5 КВт. Ножи изготавливают из пильного диска по бетону, с которого обрезают лишние части, оставляя крестообразную конструкцию. Противоположные ножи слегка загибают – одну пару вверх, другую вниз.

На корпусе болгарки закрепляют неглубокий сварной кожух, в боковой части которого есть выходное отверстие. На кожух надевают прочное полипропиленовое ведро (можно использовать емкость от водоэмульсионной краски).

Чтобы получить измельченную растительную массу, полипропиленовое ведро доверху заполняют сырьем и закрывают крышкой. На выходное отверстие надевают мешок, в который будет сыпаться силос или дробленое зерно. Затем включают болгарку. Если в крышке ведра проделать отверстие, процесс можно сделать непрерывным – подавать сверху порции сырья, которые после измельчения будут высыпаться в подставленный мешок. Весь процесс похож на измельчение мяса в мясорубке, только ножи вращаются не в вертикальной, а в горизонтальной плоскости.

4

Самодельный шредер с мотором от стиральной машины

Схема работы аппарата:

• несколько острых ножей закрепляются на дне металлической емкости;
• вращаясь, ножи измельчают любой растительный мусор;
• отработанный материал выходит через боковое отверстие.

Для вращения ножей используется привод от активаторной стиральной машины типа «Малютка», закрепленный под баком. Привод вращает два крестообразно расположенных ножа, изготовленных из дисковых пил для пилорамы. Для более детального рассмотрения можно обратиться к чертежу.

Корпус агрегата представляет собой цилиндрический бак из металла (к примеру, из советской стиральной машины), сверху закрывается крышкой.

Корморезка с использованием бака от стиральной машины.

5

Соломорезка

В первую очередь соломорезка пригодится тому, кто занимается выращиванием грибов вешенок. Измельченная солома потребуется для мульчирования земли под клубникой, изготовления топливных брикетов, приготовления кормов для животных и птиц.

Соломорезку несложно изготовить самостоятельно:

• Короб получают, обрезав верхнюю часть 200-литровой бочки.
• Ножи изготавливают из рессор и располагают их крестообразно на дне короба.
• Под бочкой закрепляют двигатель 3 КВт на 1500 оборотов.
• Для отвода от ножей уже измельченной соломы в боковую часть короба вваривают трубу круглого сечения.
• Верх бункера закрывают крышкой из ДСП, в центре которой оставляют отверстие для загрузки сена или соломы.

Измельчитель травы своими руками

Даже в небольшом хозяйстве требуется иметь достаточное количество механизированной техники, облегчающей то или иное действие. Это позволяет существенно сократить трудозатраты и повысить эффективность работы. Одним из таких агрегатов является измельчитель для травы. Он позволяет создавать из травы хорошие удобрения, заменив покупку дорогостоящих химикатов. Сегодня на рынке представлено большое количество типов такой техники, однако, можно сделать измельчитель травы своими руками. Но для начала, чтобы понять, как его делать, требуется разобрать, из чего он состоит.

Виды измельчителей

Подобные агрегаты для обработки травы разделяются всего по 2 основным критериям:

1. Типу, а также мощности силовой установки.
2. Используемой ножевой системы.

Стоит подробно разобрать каждый из пунктов.

Измельченная трава идет на корм животным

Тип двигателя

Собрать измельчитель травы для кур либо иной живности можно, используя электрическую или бензиновую силовую установку.

Электрический

Самодельные измельчители травы, оборудованные электрическим двигателем, своей характерной чертой имеют небольшой вес, тихую работу, а также полное отсутствие выхлопов. Однако главным недостатком подобных агрегатов считается отсутствие мобильности, так как они работают только от сети. В среднем мощность подобных устройств варьируется в пределах 2-5 кВт. Из-за этого такие модели относятся к более дешевым вариантам.

Бензиновым

Наиболее распространенные заводские измельчители оборудуются бензиновым мотором. Это позволяет перемещать такое устройство в любую точку, несмотря на более тяжелую и массивную конструкцию.

Дополнительно к её массе добавляется емкость топливного бака, питающего бензиновый двигатель. Однако подобные силовые установки более мощные, нежели электрические. В результате минимальная стоимость таких агрегатов начинается от 750$, хотя они и гораздо производительнее. Но зачастую их выбирают крупные агрокомпании, где есть большой объем работы.

Дополнительным критерием считается мощность силовых установок. Основным подобным показателем считается подтвержденная мощность мотора. В среднем она составляет 4-7 л.с. К тому же более продвинутые модели имеют функцию реверса.

Использование обратного хода позволяет освободить рабочую емкость в случае её блокирования слишком большим количеством травы либо ветками.

Типы режущих частей

Когда требуется собрать дробилку для травы своими руками, важным элементом в её конструкции считается режущая часть. Её применяют следующих типов:

1. Оборудованные одновременно 2 либо больше ножами. Наиболее простыми считаются модели, в которых установлено 2 режущих лезвия, находящихся в горизонтальной плоскости. Агрегаты подобного типа применяются с целью измельчения травы либо маленьких веток, имеющих диаметр, не превышающий 2,5 см. Модели сложнее, имеют 4 либо 6 ножей, расположенных в обеих плоскостях и способные измельчать более серьезные ветки.
2. Имеющие червячную дробилку. В подобных агрегатах режущий элемент имеет форму винта, наподобие того, что используется в мясорубке. Однако устанавливается он вертикально и количество винтом в нем несколько меньше. Такие модели работают очень быстро и позволяют измельчать траву, а также ветки, чей диаметр не превышает 4 см.

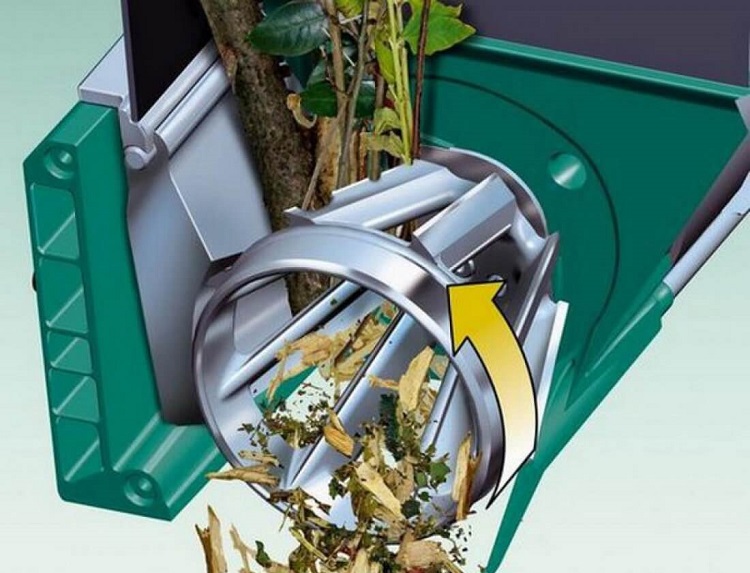

3. Цилиндрический узел, оборудованный множеством ножей. Такие модели еще называют «многоножевая фреза». Сегодня её использует только компания Bosch. Такой измельчитель представляет собой универсальный агрегат, способный обрабатывать практически любые типы травы, а также небольших веток. Недостатком может считаться наматывание на него лиан, когда ножи затупляются.
4. Режущий вал. Его эффективность для измельчения травы крайне низкая, поэтому его в основном применяют для обработки веток, чей размер менее 8 см.

Выбор подходящего варианта режущего агрегата определяется теми задачами, для которых приобретается либо собирается устройство. Важно понимать все положительные и отрицательные стороны, которые есть у каждого из типа ножей.

Работа измельчителя травы

Самодельный измельчитель

Создание подобного изделия проводится поэтапно в несколько шагов:

1. Сначала определяется тип агрегата и формируется чертеж.
2. Дальше происходит подбор всех деталей, а также подготовка инструментов.
3. После этого происходит монтаж согласно чертежу всего агрегата с последующим его испытанием.

Важно четко предусмотреть размеры всех узлов и агрегатов в подобной конструкции. В противном случае будущее устройство невозможно будет собрать или потребуется дополнительно подгонять различные детали.

Инструменты

Для проведения сборочно-монтажных работ потребуется:

1. Ножовка, а также дисковый нож.
2. Удлинитель, не менее 5 метров в длину.
3. Уголки из металла, а также иные крепежные элементы.
4. Слесарный набор.
5. Дрель, а также болгарка.

При наличии опыта работы со сварочным аппаратом, стоит подготовить и его.

Детали

Чтобы самостоятельно собрать подобный агрегат требуется подготовить:

1. Силовую установку.
2. Ножи либо диски.
3. Болтики, а также гайки в качестве крепежных элементов.
4. Вал.
5. Контейнер.
6. Раму, выполняющую защитную роль.

Из стиральной машины

Для создания такого агрегата первоначально требуется подготовить чертежи. Траворезка своими руками из стиральной машины собирается частично еще и из деталей от пылесоса. Но из него требуется взять только корпус, если он металлический. Дополнительно для конструирования самодельного агрегата потребуется:

1. Силовая установка от стиралки.
2. Ножи, взятые из газонокосилки.
3. Емкость, куда будет собираться измельченная трава.
4. Стальные уголки, применяющиеся с целью монтажа рамы.
5. Элементы крепления: болты и шурупы.

Чтобы самодельное измельчительное устройство было полностью безопасным для эксплуатации, важно должным образом подойти к созданию прочного корпуса, качественному креплению ножей, а также приданию устойчивости всей конструкции. Поэтапный процесс монтажа агрегата происходит следующим образом:

1. Сначала стоит подготовить основную рабочую емкость, которая должна быть металлической. В данном случае – это корпус от пылесоса, где в дне делается отверстие для крепления силовой установки. Дополнительно стоит сделать окно, через которое будет выходить переработанная трава.
2. Мотор от стиралки требуется прочно смонтировать на вал, куда в дальнейшем будут крепиться ножи. Некоторые умельцы самостоятельно его изготавливают, используя для этого стальной лист.
3. Сверху крепится емкость, посредством которой будет подаваться трава.
4. Рамка, формирующаяся из металлических уголков. Стоит внимательно подходить к созданию устойчивой и крепкой конструкции.

Чтобы все этапы были выполнены корректно, а также не упущены различные небольшие детали, требуется всегда иметь перед собой рабочие чертежи. Мощность готового устройства позволит осуществлять измельчение крупных объемов травы. К тому же его можно применять еще и для обработки сена.

Из болгарки

Еще один вариант предполагает создание траворезки из болгарки своими руками. С этой целью потребуется предварительно подготовить:

1. Болгарку.
2. Емкость из металла, куда будет подаваться материал.
3. Ножи, взятые из газонокосилки.
4. Стальные уголки, необходимые для монтажа платформы.

Процесс создания подобного агрегата выглядит следующим образом:

1. Сначала происходит сварка рамы, для чего используются уголки. Важно на этом этапе заложить вес всех основных элементов. Насколько качественно будет сделан каркас, во многом определяет безопасность применения измельчителя.
2. Дальше производится монтаж болгарки к раме таким образом, чтобы вал располагался сверху.
3. Теперь поверх вала устанавливается емкость, где будет осуществляться само дробление.
4. С целью удержания травы в баке, в нем монтируют металлические рамки.
5. Дальше происходит подключение ножей к валу.
6. Чтобы в дальнейшем удобнее было вынимать измельченную массу, в конструкции создают металлический рукав, посредством которого трава будет продвигаться в емкость для сбора.

Из пылесоса

С целью создания подобного измельчителя, рекомендуется брать пылесосы, произведенные еще в период СССР. Это обусловлено наличием в них удобного отверстия, через которое будет осуществляться загрузка травы. Такой агрегат отличается наличием еще и второго отверстия. Посредством его измельчённая масса будет выходить из рабочей емкости в накопитель. Чтобы сконструировать подобный агрегат требуется:

1. Силовая установка, мощностью больше 180 Вт.
2. Корпус советского пылесоса.
3. Металлические ножки.
4. Емкость, в которой будет скапливаться измельченное сырье.
5. Болты и гайки для крепежей.

Процесс измельчения

Заранее требуется вырезать, а также хорошо заточить режущие элементы. Важно сделать в них разъем для втулки, которую также требуется её подготовить. Этот элемент будет использоваться для монтажа ножей, а также подключения силовой установки к корпусу агрегата. Теперь к основе болтами крепится мотор. Рекомендуется вокруг установить специальный защитный кожух, который позволит предотвратить разбрасывание травы в процессе измельчения.

Дальше проводится сварка платформы, которая должна выглядеть пирамидой, имеющие узкое основание, а также более широкую верхнюю часть. Это обеспечит устойчивость агрегата в процессе функционирования. После этого остается сделать отверстия, куда будут вставляться болты, применяемые для крепления двигателя.

Все перечисленные элементы есть практически в каждом хозяйстве. Трудности возникают только со втулками.

Из дрели

Очень простой агрегат для измельчения незначительных объемов травы. Для сборки агрегата потребуется:

1. Дрель, обладающая мощностью 1 кВт.
2. Металлические ножи.
3. Элементы крепления (болты, а также гайки).
4. Рабочая емкость.

Прежде всего, проводится заточка ножей, которые должны быть в форме ромба. При этом острая сторона должна быть направлена вниз, чтобы предотвратить наматывание на него травы. После этого дрель крепится в емкости таким образом, чтобы максимально закрывать входное отверстие. Дальше для начала работы нужно просто подключить её к сети.

Меры безопасности

Рекомендуется придерживаться элементарных правил безопасности, для исключения травм. Так, требуется:

1. Не подпускать к включенному агрегату детей.
2. Использования маску, а также защитные очки, чтобы предотвратить повреждение лица вылетающим из дробилки элементами.
3. Не допускать повреждение кабели либо иных элементов электроцепи.

Самодельное создание подобного устройства позволит сэкономить значительные средства фермеру. К тому же можно посмотреть видео, как сделать измельчитель травы своими руками, для наглядности всего процесса.

Facebook

Twitter

Вконтакте

Google+

Горячая машина для измельчения травы для кормов для животных

Показать результаты

1. Стальная сварная рама, небольшой размер, легкий вес, легко перемещается.

2. С предохранительным устройством для предотвращения травм людей лезвиями

3. Усовершенствованное устройство подачи используется для повышения эффективности, с преимуществом автоматической подачи, решена проблема наматывания травы.

4. Обеспечьте множество вариантов согласованной мощности, таких как электродвигатель, дизельный двигатель, трактор, очень хорошо подходящие для области отсутствия электричества.

5. Применена высококачественная сталь для изготовления лезвий и толстый стальной лист для изготовления кожуры машины, что делает машину более устойчивой к истиранию и долговечной.

Наши услуги

Услуги перед продажей
1. 24 часа онлайн, на ваш запрос ответят быстро.
2. Помогите вам выбрать наиболее подходящую машину.
3. Расскажите о деталях машины с помощью фотографий или видео.
Отдел продаж
1.Индивидуальная машина по вашему запросу.
2. Проверяйте и проверяйте каждую машину со строгим контролем качества.
3.Упаковка в стандартный экспортный деревянный ящик после подтверждения машины
Послепродажное обслуживание
1. Предложите профессиональному инженеру помочь вам в использовании машины.
2. Предлагайте техническую поддержку, а профессиональный инженер поможет вам решить проблемы при ее использовании.
3. Гарантия качества два года. Бесплатный ремонт при проблемах с качеством в эти годы.

Информация о компании

1.Объедините дизайн, разработку, производство вместе.
2. Безупречная система менеджмента. Современное производство и экспертиза.
3. Экспортируется в США, Европу, Южную Америку, Ближний Восток, Южную Азию, Африку.

Упаковка и доставка

Срок поставки: 10 рабочих дней после получения депозита.
Упаковка: стандартная экспортная упаковка деревянных ящиков.

мы можем предоставить различные виды упаковки
свяжитесь с нами, если у вас есть особые запросы

FAQ

Q : 1.Вы фабрика или торговая компания?
A: Мы являемся фабрикой, которая в основном производит сельскохозяйственную технику в течение 11 лет. У нас есть собственная профессиональная исследовательская группа для разработки продуктов. Используя бизнес-модель «Самостоятельное производство
Self-marketing», снижая стоимость промежуточных звеньев.

Q: 2.Где находится ваш завод? Как я могу там побывать?
A: Наш завод расположен в городе Кайфэн, провинция Хэнань, Китай, в 1 часе езды от ближайшего аэропорта Чжэнчжоу Синьчжэн.

Q: 3. Сколько времени занимает ваша доставка?
A: Все машины могут быть через 10 рабочих дней после получения депозита.

Q: 4. Что мне делать, если при использовании возникли проблемы?
A: Мы предоставим руководство на английском языке и сделаем видео, чтобы показать, как решить проблемы, или отправим нашего инженера на ваш завод.

Q: 5.Можно ли купить один образец?
A: Да, можно только приветствовать заказ одного образца. Однако нам нужно добавить плату за образец к цене, и мы вернем его вам после получения вашего крупного заказа в будущем.

Q: 6.Как вы контролируете качество?
A: Чтобы гарантировать высокое качество и эффективное управление, все наши производственные процессы находятся под очень серьезной и строгой системой, и мы прошли сертификацию системы менеджмента качества ISO9001. Все наши продукты проходят 100% проверку перед отправкой.

Q: 7.Каков срок оплаты?
A: 30% залог, 70% до доставки или торговой гарантии. L / C, T / T, PayPal и т. Д.

Завод измельчителей травы, Производственная компания OEM / ODM по индивидуальному заказу

вертикальный тип садовое дерево бревенчатая машина измельчитель веток машина измельчитель веток дерева

Вертикальный измельчитель веток садовых деревьев измельчитель веток измельчитель веток

Этот измельчитель веток используется для резки древесины, бревен и веток на щепу с хорошей производительностью дробления и высокой эффективностью. Это удобно, безопасно и надежно для пользователей.

Подходит для обработки веток и многих видов древесных отходов, таких как древесная палка, ветки деревьев, листья, кукурузная солома, стебли сельскохозяйственных культур, сухая или зеленая трава, сорняки и т. Д.

Если вас интересуют наши продукты, нажмите здесь для получения дополнительной информации.

Если вас интересуют наши продукты, нажмите здесь для получения дополнительной информации.

Оплата: Мы можем принять TT, LC, Western Union, PayPal, D / A, D / P и т. Д.

Пакет: Мы используем деревянную или картонную коробку в соответствии с потребностями клиентов для обеспечения безопасности.

Поставка: Доставка занимает около 10 рабочих дней после оплаты.

Zhengzhou VOS Machinery Equipment Co., Ltd является профессиональным производителем сельскохозяйственных машин. Наша компания в основном занимается дробилкой веток деревьев, дробилкой древесины, дробилкой древесины и т. Д.Все технические показатели продуктов достигли передового уровня аналогичных продуктов в стране и за рубежом, с широким диапазоном рабочих параметров, простотой в использовании, высокой эффективностью, длительным сроком службы и другими преимуществами.

1. Q: Какова гарантия качества на продукцию?

A: Мы предлагаем 1 год гарантии качества на всю нашу продукцию.

2. Q: Как выбрать наиболее подходящий продукт?

A: Сообщите нам подробные сведения о емкости, применении, мощности и т. Д., И мы подберем для вас наиболее подходящий продукт, или вы можете выбрать точную модель в руководстве по продукту.Если вы не знаете подробностей о продукте, сообщите нам об использовании, и тогда вам будет рекомендована наиболее подходящая модель.

3. Q: Какой у вас способ оплаты?

A: Обычно мы принимаем T / T, L / C, Western Union или PayPal.

4. Q: Какой у вас срок доставки?

а. Образцы на складе могут быть отправлены вам в течение 3-5 дней международной экспресс-доставкой после получения

б. Пакетный заказ может быть отправлен вам примерно через 10-15 дней после подтверждения заказа (по воздуху или по морю)

Whatsapp / Телефон / Wechat: 008615736766208

Новейшая машина для измельчения травы — покупайте древесные гранулы для продажи, машина для измельчения травы, новейшая машина для измельчения травы на Alibaba.com

новейший измельчитель травы

Описание продукта

Технические характеристики

1. Высокоэффективный

2. Одобрено CE

Дробилка древесины серии BX62000R
