Измельчитель травы своими руками: обзор 4-х вариантов самодельных траворезок

Как хорошо прогуляться по собственному саду, по его красивым дорожкам, полюбоваться ухоженными грядками и клумбами, а потом съесть румяное яблочко прямо с ветки. Но для того, чтобы всё это великолепие было, предстоит немало потрудиться. Чтобы почва была плодородной, необходимо вносить много органики. Мульчирование травой – отличный способ поддержать почву в хорошем состоянии. Её можно разложить на грядках сразу после скашивания или предварительно закомпостировать. Чтобы толстые стебли зелени активнее разлагались, их рекомендуют предварительно измельчить. Можно сделать измельчитель травы своими руками или просто купить его.

• Способы самостоятельного изготовления агрегата
• Вариант #1 — дрель вам в помощь!
• Вариант #2 — для обладателей пылесоса «Тайфун»
• Вариант #3 — траворезка из того, что было под руками
• Вариант #4 — самодельная соломорезка
• Немного предостережений о безопасности

Выбор готовой техники во многом зависит от того, какой объём сырья предстоит перемалывать. Ведь молотая трава нужна не только для удобрения почвы. Пригодится она и тем, кто имеет подсобное хозяйство: измельченную зелень добавляют в корм домашнего скота и птицы. С небольшим объёмом работ можно легко справиться при помощи обычной сечки. Так называют треугольную пластину, снабженную прочной и остро заточенной нижней кромкой.

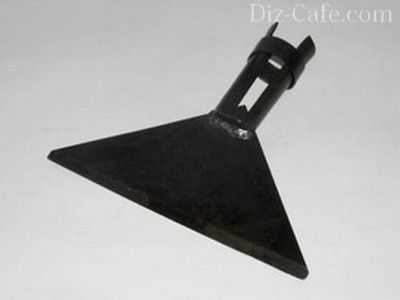

Сечка – элементарный инструмент для измельчения травы. Если объём работ невелик, то бензиновую или электрическую траворезку можно не покупать и не сооружать. Надевайте сечку на черенок и приступайте к работе

Для работы сечку насаживают на длинный черенок. Он позволяет не нагибаться при выполнении работы. Сырьё, которое предстоит порубить, нужно разложить на земле слоем в 10-15 см. Поверхность не должна быть твердой, а слой травы – не слишком большим. Тогда сечка не затупится и не будет пружинить. При ударах сечки сверху вниз трава разрубается на мелкие части.

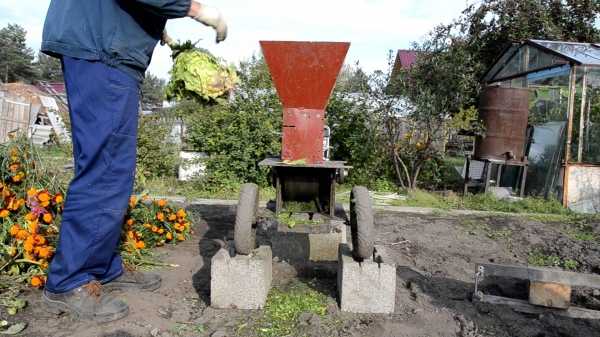

Если же объём обрабатываемой зелени достаточно велик, нужен солидный агрегат, выбрать который поможет это видео.

Способы самостоятельного изготовления агрегата

Основной целью этой статьи является поиск способов самостоятельного изготовления той техники, которая понадобится в хозяйстве. Если есть желание, терпение и минимальные навыки, можно сделать самодельный измельчитель травы, который будет работать ничуть не хуже, а, возможно, даже лучше покупного. Лучше, потому что только вы сами знаете потребности своего хозяйства и можете идеально приспособить прибор к собственным потребностям. Он будет именно такой, как вам нужен!

Вариант #1 — дрель вам в помощь!

Отличную траворезку очень просто можно соорудить из обычной дрели. То, как именно работает это нехитрое устройство, можно увидеть на видео, размещенном ниже.

Итак, процесс измельчения напоминает работу кухонного комбайна: в цилиндрическом корпусе, роль которого играет простое ведро, находится остро заточенный нож. При вращении его по кругу с высокой скоростью происходит рассечение травы. Для изготовления этой травосечки используется двухрежимная дрель «Темп», мощностью в 850 Ватт. Нож изготовлен из ножовочного полотна. Весь секрет скрыт в заточке ножа. Если она сделана правильно, трава не будет наматываться на лезвие. Нож должен оставаться чистым и свободным от зелени.

Затачивают нож односторонней заточкой. Он должен быть ориентирован заточенной плоскостью вниз. Если предстоит измельчать свежую траву, лучшей формой ножа будет узкий ромб, чтобы режущая кромка сходила «на нет» под углом к краям. В крайнем случае, можно скруглить лезвие к острию. Тогда трава, на которую воздействует центробежная сила, скользит по режущей кромке ножа прямо к краям. Разрезается она легко и никогда не наматывается на нож.

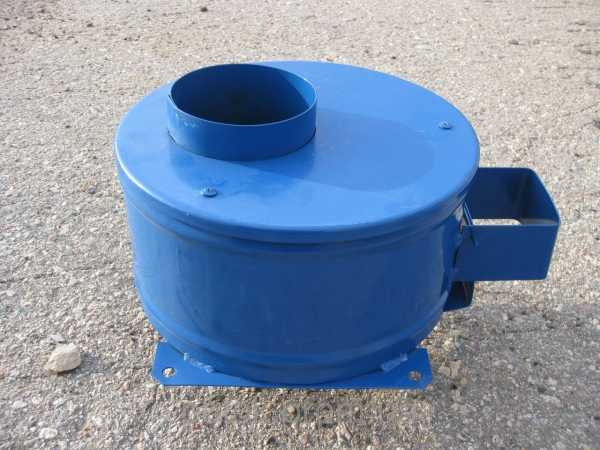

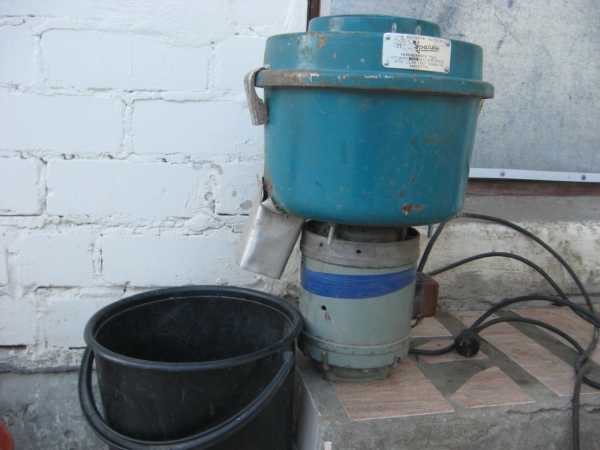

Вариант #2 — для обладателей пылесоса «Тайфун»

Рабочий принцип этого устройства ничем не отличается от предыдущего. Просто выглядит он более цивилизованно и производительность его выше. Если в предыдущем случае трава уже была в ёмкости, куда помещали режущий инструмент, то теперь сырьё подаётся через верхнее отверстие, а готовый субстрат выходит через нижнее, расположенное в боковой части аппарата. Чтобы готовый силос при высыпании не разбрасывался, нужно использовать для выходного отверстия защитный кожух.

Возможно, такая траворезка выглядит не так презентабельно, как покупная, зато она функциональна и практически бесплатна. Определитесь, что для вас важнее

Измельченная трава собирается в ведро, которое нужно предусмотрительно подставлять под выходное отверстие. Понятно, что выбирая высоту стоек для агрегата, следует учитывать, что ведро обычных параметров должно беспрепятственно проходить для размещения его в нужном месте. Так причем же здесь «Тайфун»? Корпус от старого советского пылесоса «Тайфун» идеально подойдет для элементарного садового измельчителя травы: он имеет верхнее отверстие наиболее подходящего размера. Ещё раз повторюсь: это идеальный вариант. Но не единственный!

Любая цилиндрическая ёмкость, будь то старая кастрюля, ведро или отрезок трубы тоже подойдут. Двигатель мощностью 180 Ватт можно позаимствовать у старой стиральной машинки. На ножи пойдет старое ножовочное полотно, а в качестве стоек рекомендуется применить прямоугольный профиль 15х15 мм. Вот втулку высотой в 40 мм, на которую будут крепиться ножи, придется выточить на токарном станке.

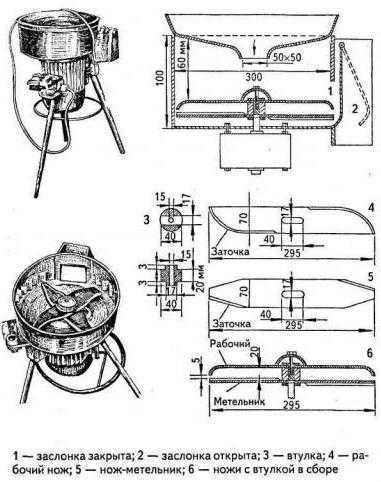

Процесс изготовления измельчителя травы не так сложен, как кажется. На фото: №1 – корпус, очень удобный, потому что в него можно загружать траву сверху, №2 – двигатель от стиральной машины, № 3- расположение и внешний вид ножей

Двигатель со снятым шкивом крепится на шпильках снизу к контейнеру. Чтобы зажать ножи, пригодятся водопроводные гайки 32 мм в диаметре. При изготовлении втулок предусмотрительно нарежьте резьбу под эти гайки. Не забудьте и про отверстие для вала двигателя. Чтобы была надежная фиксация на валу, во втулке делают два отверстия 7 мм в диаметре с нарезанной в них резьбой М8 для стопорных болтов. На валу двигателя с обратной стороны протачивают площадки для увеличения надежности фиксации втулки стопорными болтами.

На высоте 15 мм в верхней части цилиндра болгаркой сняты грани, чтобы образовался квадрат со стороной 25мм. На него и будут надеваться ножи. Чтобы сделать ножи, нужно из ножовочного полотна вырезать 4 заготовки болгаркой. В центральной части каждой заготовки вырезается квадратное отверстие со стороной в 26 мм. Ширина каждой детали зависит от степени жесткости исходного металла. Понятно, что помещаться ножи должны поближе ко дну. Их режущие кромки заостряют, используя точило. Болты, фиксирующие втулку, помещают выше ножей.

На фото: № 4 – втулка для закрепления ножей и соединения двигателя с корпусом, № 5 – квадрат, на который впоследствии будут закреплены ножи, № 6 – платформа измельчителя, которая сделана в виде усеченной пирамиды

Если нет возможности сделать выходное отверстие для силоса непосредственно под ножами, то его оборудуют сбоку. Для этого болгаркой можно проделать окружность 7х7. Для формирования направляющего корпуса используется жесть. К измельчителю корпус крепится болтами М3. Платформа агрегата должна быть максимально устойчива. Для этого её основание делают больше, чем верхнюю часть. Сделать её предстоит максимально функциональной и удобной.

Цель платформы не только удерживать измельчитель, но и защищать двигатель. Её закрепляют к контейнеру 3-я болтами М 6х45. Боковые грани платформы лучше закрыть листами из жести. В стойках нарезается резьба под болты М3, которыми листы и закрепляются на платформе.

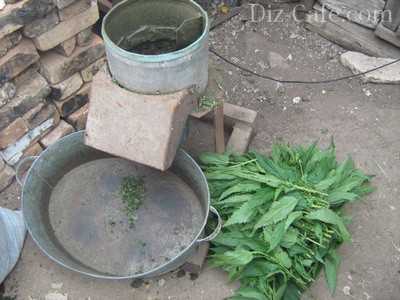

Вариант #3 — траворезка из того, что было под руками

Вооружившись полученными знаниями при прочтении описания процесса изготовления предыдущего агрегата, вы без особого труда и усилий соорудите себе что-нибудь столь же простое и полезное.

Эта траворезка сделана буквально из того, что нашлось в сарае. Все вещи давно отслужили своё, но в такой конструкции они наверняка ещё долго смогут быть полезны своему владельцу

Для элементарной траворезки понадобятся:

• насос «Агидель» или любой аналогичный электродвигатель, способный делать 3000 об/мин и питаться от сети с напряжением в 220В;
• старая кастрюля из алюминия;
• отслужившие своё ножовки по дереву, из которых можно сделать замечательные ножи;
• для запуска двигателя необходима кнопка, роль которой отлично сыграет ПНВ от стиральной машины;
• вилка и электрошнур.

Предлагаем вам внимательно рассмотреть фотографии, потому что они не нуждаются в особых комментариях. Все предельно ясно. Приступайте к созданию измельчителя травы и все у вас отлично получится.

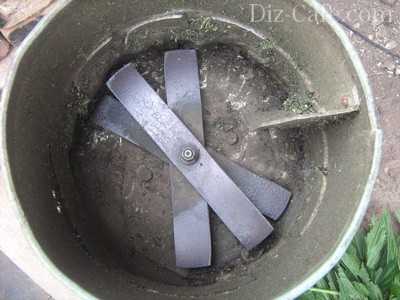

Обратите внимание на то, как размещены ножи в этом измельчителе травы. Возможно, что вы выберете именно эту модель

Двигатель установлен под кастрюлей, а кнопка запуска находится в задней части платформы, чтобы можно было удобнее до неё дотянуться

Такая трава, измельченная при помощи траворезки, отлично подойдет и на корм скоту и птице, а также для целей мульчирования

Вариант #4 — самодельная соломорезка

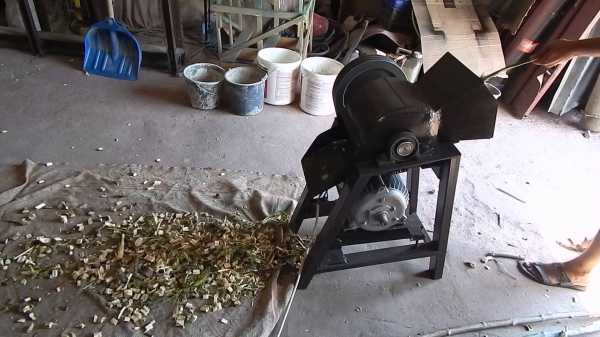

Три предыдущих агрегата с успехом превращали траву в силос. Но если нам нужен измельчитель не только травы, но и сена, стоит присмотреться ещё к одному изобретению, которое очень подробно представлено на видео ниже.

Немного предостережений о безопасности

Любой прибор, создание которого описано выше, снабжен острыми режущими деталями. Чтобы он служил вам долго, приносил облегчение в работе, а не наносил увечий, соблюдайте при выполнении работ элементарную технику безопасности.

Если же эксплуатация агрегата связана с электричеством, будьте вдвойне осторожны и принимайте необходимые меры. Особенно внимательно следите за тем, чтобы траворезку не пытались включать дети. Лучше перестараться, чем недосмотреть!

srub-dacha.ru

принцип работы, создание электрического устройства своими руками

Уход за садом предусматривает регулярную подрезку веток и травы. Чтобы хворост не занимал много места на участке, следует приобрести садовый измельчитель. Такое устройство позволит переработать обрезанные ветки и траву на компост для удобрения огорода.

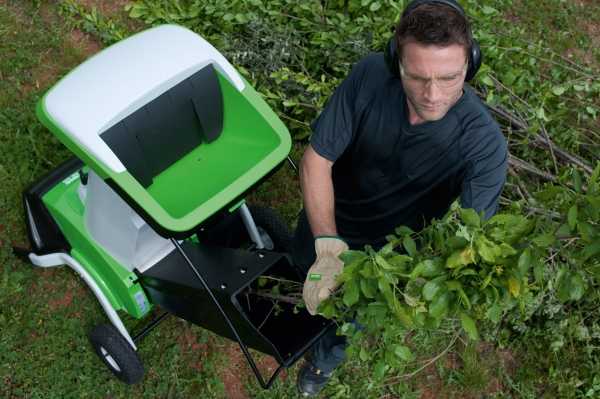

Сегодня приобрести садовый измельчитель не составляет большого труда, особенно если есть необходимая сумма денег. Но те, кому он не по карману, могут сделать измельчитель самостоятельно.

Принцип работы траворезки

Конструкция измельчителя травы и веток довольно простая. Сюда входит несколько базовых элементов:

• рабочий вал, оборудованный ножами;
• защитный кожух;
• двигатель;
• шкив с ремнём;
• приёмный короб;
• электрический кабель;
• металлическая рама.

Чтобы было удобно перемещать устройство по участку, его ставят на специальную двухколёсную базу. Принцип работы агрегата совершенно простой. Так, вал благодаря мотору и ремням либо цепям начинает вращаться. В этот момент в короб поступают ветки с травой, которые измельчаются острыми ножами. В целом это напоминает работу обычной мясорубки.

Подобные траворезки часто используются дачниками. Помимо этого, в продаже представлены промышленные агрегаты, которые справятся с очень толстыми ветками. Естественно, такие устройства отличаются сложной конструкцией и повышенной производительностью.

Элементы конструкции электрических садовых измельчителей

Если вы хотите сделать траворезку своими руками, то обязательно разберитесь с важными элементами конструкции.

В устройствах, которые способны перерабатывать ветки, траву и солому, устанавливают бензиновые либо электрические двигатели. Первая разновидность обеспечит эффективное измельчение крупных элементов.

Более того, такая траворезка получается действительно мобильной, что очень важно, когда сад большой площади. Электрические модели довольно компактные. Также они проще в использовании. Однако подобное оборудование на практике оказывается менее мощным. Его не удастся перемещать по всему участку, что считается важным недостатком.

При выборе двигателя для траворезки важно обращать внимание на мощность.

• Устройства, рассчитанные максимум на 1,5 кВт, легко перемалывают ветки толщиной до 2 см. С серьёзными задачами они не справятся.
• Двигатели мощностью в 3–4 кВт измельчат ветви диаметром максимум в 4 см.
• Агрегаты на 6 кВт и более подойдут для больших хозяйств, ведь для них даже очень толстый хворост не является проблемой.

Поскольку измельчители, сделанные своими руками, обычно используются для различного рода работ, стоит выбрать мощность на уровне 3–5 кВт. Если же говорить о бензиновом двигателе, то в этом случае такой показатель должен составлять не менее 5 кВт.

Выбор ножей

Важным элементом любого измельчителя являются ножи. Именно они влияют на качество переработки соломы и веток. Одни ножи выдают хворост длиной в 2–10 см, а другие благодаря особой конструкции создают мелкую стружку.

В некоторых моделях предусмотрен только один диск с зафиксированными ножами, который установлен на валу. Подобные агрегаты смогут перемалывать только очень тонкие ветви, выдавая труху.

В заводских моделях измельчителей предусмотрено три разновидности ножей:

1. Дисковое устройство позволяет измельчать только траву и тоненькие веточки.
2. Фрезерная конструкция справится с хворостом толщиной до 8 см, причём сырье должно быть сухим, иначе механизм застопорится.
3. Универсальная фрезерно-турбинная разновидность считается наиболее предпочтительной, ведь она может перерабатывать даже толстые влажные ветви.

Если вы хотите сделать конструкцию своими руками, то отдайте предпочтение дисковым пилам, ножово-дисковой или двухваловой системе.

Изготовление устройства своими руками

При желании и наличии базовых строительных навыков можно сделать конструкцию из подручных материалов своими руками. Это может быть дрель и даже стиральная машина. Благодаря самостоятельному изготовлению вы получите оборудование, которое будет максимально соответствовать всем потребностям.

Проще всего сделать траворезку из простой дрели. В таком случае измельчение будет происходить по принципу кухонного комбайна. Так, в цилиндрическом корпусе, то есть обычном ведре, располагается острый нож.

Во время его вращения и происходит нарезка травы и мелких веточек. Для создания конструкции потребуется простой чертёж, дрель мощностью в 850 Ватт и нож, выполненный из ножовочного полотна.

Особое внимание следует уделить заточке. Если сделать её правильно, то лезвие будет легко и быстро рассекать ветки. В этом случае рекомендуется односторонняя заточка. Если планируется переработка исключительно травы, то оптимальной формой ножа считается ромб.

Ещё один вариант предполагает создание конструкции на основе пылесоса «Тайфун». Такой агрегат будет более мощным и привлекательным на вид. Здесь предусмотрено два отверстия: через верхнее осуществляется подача сырья, а через нижнее выходит компост.

Для изготовления конструкции подойдёт корпус пылесоса либо обрезок трубы, двигатель на 180 Ватт из любой старой стиральной машинки, ножовочное полотно, прямоугольный профиль и втулка.

• двигатель закрепляют на нижней части корпуса;
• на втулке нужно подготовить два отверстия, что позволит выполнить установку вала;
• из ножовочного полотна следует сделать четыре ножа, в вырезанных заготовках выполняются отверстия, а кромки заостряются точилом;
• корпус и измельчитель соединяют посредством болтов, при этом важно убедиться в устойчивости платформы, боковые грани этого элемента закрывают листовым металлом.

Садовый измельчитель – необходимое устройство в любом хозяйстве. Такой прибор можно сделать своими руками или приобрести в специализированном магазине. Чтобы агрегат прослужил действительно долго, нужно следить за состоянием двигателя и ножей, а во время эксплуатации важно помнить о технике безопасности.

nashgazon.com

Как сделать измельчитель травы своими руками :: SYL.ru

Измельчитель травы – надежный помощник всех садоводов и огородников. С его помощью легко и быстро можно очистить участок от мусора. Что собой представляет этот агрегат и как его сделать самостоятельно, читайте в статье.

Для чего нужен измельчитель веток и травы?

Владельцам собственных земельных участков приходится тратить много времени и сил, чтобы привести в порядок сад или огород. Для облегчения тяжелой ручной работы люди придумали электрические измельчители травы, благодаря которым быстро и без дополнительных усилий можно избавиться от веток, травы и сухих листьев.

Эти устройства измельчают садовый мусор, превращая его в биологически разлагаемую массу, которую засыпают в компостную яму, и в дальнейшем получают органическое удобрение. Неплохо измельченным растительным мусором мульчировать почву, которая получит питание в виде органической добавки. Если нет в этом необходимости, переработанную измельчителем массу упаковывают в мешки и выносят с участка. Это не составит большого труда сделать самостоятельно, не прибегая к помощи транспортного средства.

Как правильно выбрать электрический измельчитель?

Этот вопрос непростой и требует некоторых знаний. Чтобы выбрать измельчитель травы садовый электрический, следует обратить внимание на следующие параметры:

• Тип двигателя и его мощность.
• Систему ножей.
• Реверс. Бывает, что ножи забиваются травой или не могут переработать большую ветку. Тогда с помощью реверса можно быстро остановить ножи и заставить их вращаться в другую сторону. Таким образом мусор, с переработкой которого возникли проблемы, выходит назад.
• Вес и массу устройства.
• Наличие толкателя. С его помощью мусор продвигается в воронку. Не рекомендуется эту работу делать голой рукой, можно получить травму.
• Возможность для переработки мусора разного происхождения.

• Размер приемника и воронки, с помощью которых подается мусор. Легко обслуживается агрегат с наклоненной воронкой в виде конуса. Лучше, если будет несколько отверстий разного размера: в одни будут вставляться ветви, а в другие – растительные отходы.
• Возможности автоматизации и защиты. Лучше выбирать агрегат с блокировкой самостоятельного запуска. Бывает, что на какое-то время электричество пропадает, а потом внезапно появляется. Если нет блокировки, измельчитель травы включается самостоятельно, и при перепаде силы тока может выйти из строя. С блокировкой он сам не включится.

Классификация двигателя по мощности

Любительский класс. Отличается дисковой ножевой системой, которая приводится в действие электродвигателем мощностью 1,6 киловатта. Агрегат этого класса предназначен для измельчения растительного мусора и веток диаметром 30 миллиметров.

Среднемощный класс. Мощность двигателя установки может достигать 2,5 киловатта. Система ножей таких агрегатов фрезерная, поэтому их используют для измельчения крупного растительного мусора и веток толщиной 40 мм.

Профессиональный класс. Мощность двигателя агрегата этого класса достигает 4 киловатт. Ножевая система – фрезерная. С ее помощью перерабатываются и спрессовываются крупные ветки диаметром 80 мм. Если использовать такой измельчитель травы, то повысится производительность труда и можно будет сэкономить место на участке.

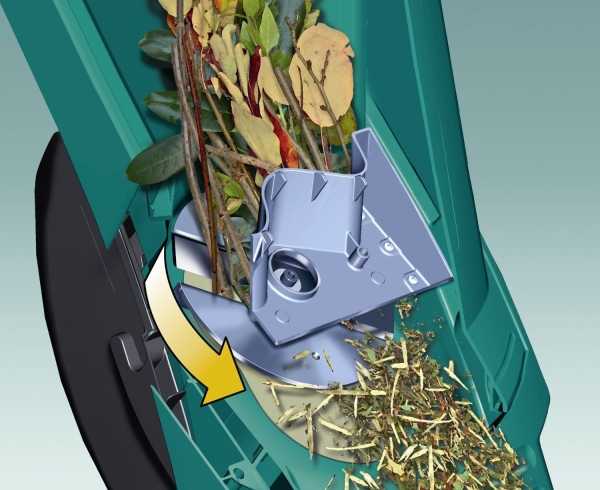

Типы ножевой системы

В зависимости от принципа действия она бывает:

• Дисковая. В этой системе рабочий орган представлен вращающимся диском с лезвиями из твердоплавного металла, которые по необходимости можно заменить. Такой тип ножей применяется для переработки остатков растений, травы, листьев и небольших веточек диаметром не более двадцати миллиметров, которые становятся мелкой влажной трухой.

• Фрезерная. У этой системы есть мощная вращающаяся фреза, имеющая вид шестеренки, на которой крепятся лезвия из твердого металла. Такие ножи способны перерабатывать толстые ветки до пяти сантиметров в диаметре, кору деревьев и даже корни. Продуктом переработки является крупная стружка, щепа или мелкие древесные кусочки.
• Фрезерно-турбинная. Это универсальная система ножей, способная перерабатывать сухие и влажные отходы садов и огородов вне зависимости от их твердости.

Изготовление измельчителя травы для кур

Порубить траву можно и топором. Это удобно и не требует никаких приспособлений. Но если в хозяйстве много кур и измельчать траву приходится ежедневно, это отнимает много времени и изрядно надоедает. Можно исправить положение и сделать измельчитель травы для кур самостоятельно. Конструкция его несложная. Для начала четыре ножки от старой табуретки соединяются попарно. На них кладется лоток из досок длиной восемьдесят сантиметров. Причем передние ножи на пятьдесят сантиметров больше. В них выпиливаются пазы, которые заканчиваются ниже лоточного дна. Паз имеет ширину, позволяющую свободно двигаться лезвию косы, к тупому концу которой приварена ручка.

Острие косы прикрепляется к ножной педали с помощью системы рычагов. Работает измельчитель травы для кур по такому принципу: одной рукой подтягивается вверх самодельный нож. Растительная масса другой рукой подталкивается к резаку, а нога надавливает на педаль. Измельченная трава начинает сыпаться в емкость, которую предварительно поставили для этой цели. Вот и вся технология: легко, просто и доступно.

Как сделать электрический измельчитель садового мусора?

Для этого понадобится:

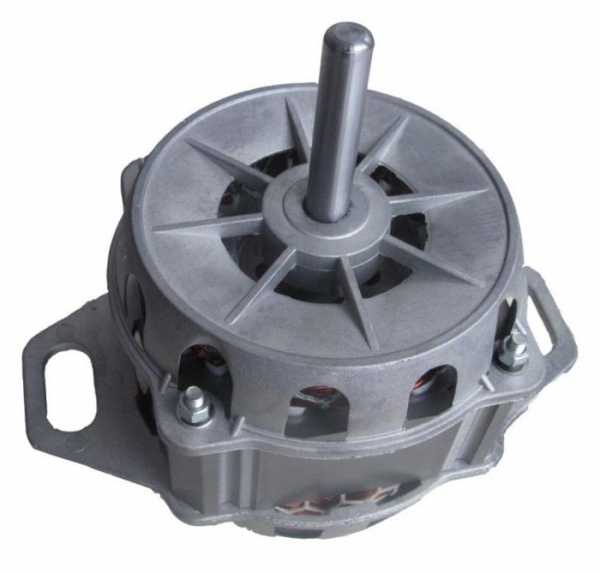

• Корпус и двигатель от машины для стирки белья.
• Пила, старая от времени.
• Крепежные детали: втулки, болты, гайки.
• Ведро или большая кастрюля для изготовления нижнего контейнера.
• Пила-болгарка, отвертки, молоток.
• Ножки от старой табуретки.

Самодельный измельчитель травы состоит из верхнего и нижнего контейнеров, ножей, стоек и двигателя. Лучше, если корпус агрегата будет иметь цилиндрическую форму. Для этого идеально подходит стиральная машинка. Пилой-болгаркой от ее корпуса отрезается цилиндрическая часть. Это будет верхний контейнер. Чтобы конструкция стояла, нужно прикрепить к дну ножки. В качестве верхнего контейнера можно использовать старую кастрюлю. Для этого с боковой стороны следует прорезать отверстие и обшить его листовым металлом. Через него будет выходить обработанный материал.

Из отрезков пилы изготавливаются ножи и закрепляются на втулке высотой пятьдесят сантиметров. Ее можно самостоятельно изготовить или заказать специалисту. А удерживать всю конструкцию будут стойки из прочного материала, например, ножки от табурета. Для крепежных работ лучше подойдут водопроводные гайки.

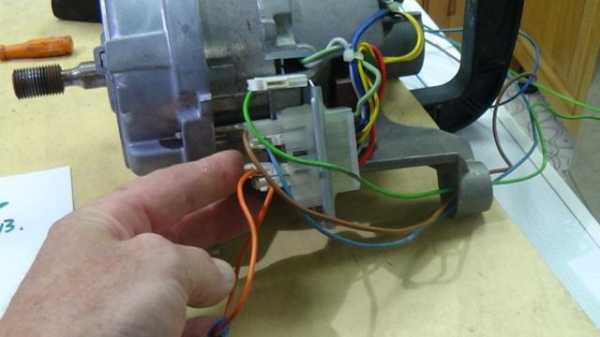

Далее работаем с двигателем. С него снимается шкиф. Он больше не пригодится в работе. Двигатель крепится к корпусу агрегата фиксаторами, которые заодно и стягивают конструкцию. Внутренний диаметр отверстия вверху цилиндра должен быть таким же, как диаметр вала в двигателе. Для его закрепления просверливаются два отверстия диаметром восемь миллиметров. На них наносится резьба М8, на которую крепятся болты. Прежде чем будет закреплена втулка, со всех сторон вала делаются небольшие отступы. Для выхода переработанного сырья под ножами делается отверстие. Если нет возможности сделать отверстие внизу верхнего контейнера, его нужно вырезать сбоку. Сбор измельченной массы производится в коробку, прикрепленную к корпусу болтами. Самодельный измельчитель травы готов. Такое несложное приспособление из подручных средств может стать верным помощником для любого хозяина.

Меры предосторожности

Измельчитель травы – самое простое средство малой механизации. Но при неправильной эксплуатации может возникнуть риск для жизни человека. Чтобы этого не случилось, следует придерживаться некоторых правил по безопасной работе с агрегатом.

• Во время работы надевать защитные очки или маску, чтобы не пораниться отлетевшей щепой.
• Перчатки не должны спадать с рук.
• При отсутствии самозатягивающего устройства на агрегате работать со специальным толкателем.
• Измельчать ветки допустимой для данного типа агрегата толщины.
• В воронку не должны попадать камни, стекло, одежда, пластиковые предметы.
• Если растение перерабатывается с корнями, с них стряхивается земля.
• Ветки не должны высохнуть. Когда они влажные, то легче дробятся.
• При отсутствии шторки, препятствующей доступу к ножам, работать на агрегате запрещено.

www.syl.ru

Сборка измельчителя травы для сада своими силами

Одной из проблем, сопровождающих садоводов и огородников на протяжении жизни является необходимость утилизации травы, сорняков, а так же опадающей листвы. Издавна владельцы земельных участков научились получать из растительных остатков замечательное удобрение – компост. При этом для улучшения его качества желательно, чтобы исходное сырье имело небольшую фракцию. Для этого предлагаем  изготовить своими руками несложное приспособление – измельчитель для травы. Он может быть полезен и тем, кто занимается разведением домашней птицы.

Основу конструкции измельчителя составляет обыкновенный триммер, имеющийся в наши дни практически на многих садовых участках. Но в отличие от его традиционного положения, в приспособлении этот инструмент работает снизу вверх.

Основные материалы

Как видно из приведенного фото, для работы над измельчителем следует приготовить:

• емкость металлическую или пластиковую объемом не менее 50 литров;
• несколько металлических трубок диаметром не менее 1/2 дюйма;
• около 1 кв. м прочной стальной сетки с небольшими ячейками;
• кусок доски достаточной ширины. Вместо нее подойдут и влагостойкая фанера или ДСП с последующей влагозащитной обработкой.
• приготовьте прочные хомуты для крепления конструкции к основанию;
• несколько обрезков деревянных брусков, саморезы;
• триммер любого производителя со сменными рабочими насадками.

Из инструментов вам понадобятся:

• электролобзик с пилкой по металлу;
• шуруповерт или отвертка;
• электродрель;
• слесарный молоток с бойком от 0,5 кг;
• небольшая наковальня или правильная плита.

Подготовка емкости измельчителя

Работу над приспособлением начинаем с доработки емкости измельчителя. Для этого на дне снаружи необходимо выполнить разметку четырех отверстий в виде четырехугольных трапеций с закругленными углами, расположенными по периметру. Просверлив в каждом из сегментов отверстие диаметром 10 мм, выпилите электролобзиком необходимые элементы. Для распила пластика и металла рекомендуем использовать специальные пилки с мелким частым зубом. После этого обработайте кромки отверстий наждачной бумагой, наклеив ее на деревянный брусок подходящей формы и размера.

В центре дна также необходимо просверлить или выпилить отверстие, в которое будет вставлен рабочий вал триммера.

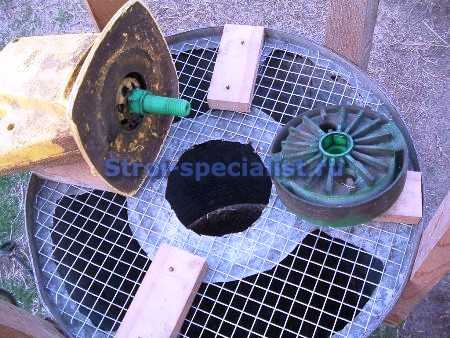

Из стальной сетки вырежьте круг, диаметр которого равен диаметру дна емкости.

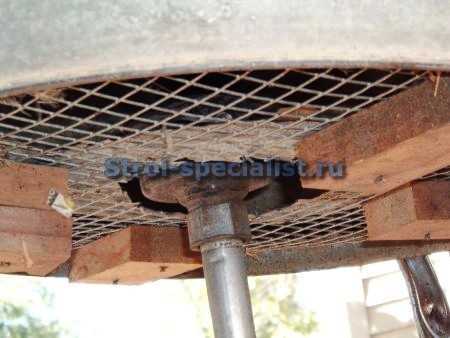

Для работы приспособления необходимо надежно закрепить сетку у дна. С этой целью используйте четыре обрезка досок хвойных пород и несколько саморезов с широкими шляпками. Наложите доски на перемычки между сегментами и вверните саморезы в дно бака изнутри. Таким образом, притянутый к емкости пиломатериал надежно зафиксирует сетчатую мембрану.

С целью оптимизации работы измельчителя для травы, удобства в его обслуживании рабочую емкость лучше расположить на небольшой высоте относительно основания приспособления. С этой целью будем использовать трубчатые опоры, которые несложно изготовить самостоятельно.

Для этого понадобятся два полутораметровых обрезка прочной стальной или алюминиевой трубы. Согните их П-образно с помощью трубогиба или слесарных тисков. Торцы трубок расплющите молотком на наковальне так, чтобы плоскости располагались под небольшим углом друг к другу. В каждой полученной площадке просверлите по паре отверстий диаметром 6,5 или 8,5 миллиметров. Приложите трубки-подножки к емкости измельчителя, разметьте и просверлите в необходимых местах соосные отверстия соответствующего диаметра. После этого соедините бак с ножками с помощью болтов с гайками и шайбами.

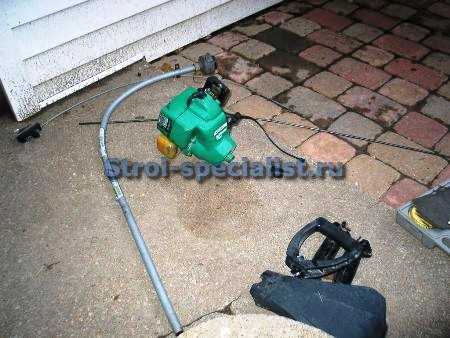

Доработка триммера

Для уменьшения габаритов приспособления и удобства его эксплуатации придется слегка доработать и его.

Отсоедините основные части инструмента от корпуса и подрежьте тросик вместе с трубчатой штангой на несколько десятков сантиметров так, чтобы режущее устройство косилки расположилось на небольшом расстоянии от дна емкости измельчителя. После этого соберите триммер и убедитесь, что изменения не сказались на его работоспособности.

Монтаж приспособления

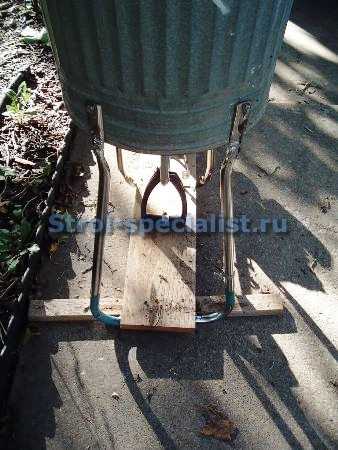

На прочное основание из деревянной доски закрепите с помощью хомутов двигатель триммера. Скорректируйте его положение так, чтобы было удобно обслуживать этот узел, контролировать и добавлять топливо, заводить двигатель и регулировать обороты режущего устройства.

Так же на основание жестко фиксируем и штангу косилки. Для этого можно использовать ее ручку, надежно закрепив в необходимом месте и притянув к доске стальными хомутами.

Затем закрепите на торце штанги режущее приспособление.

Проконтролируйте качество крепления всех узлов и осуществите пробный запуск самодельного измельчителя. В зависимости от толщины стеблей измельчаемого сырья возможно использование режущей насадки с леской или ножами. При необходимости для работы с грубыми растительными отходами можно воспользоваться двигателем большей мощности.

Для удобства работы измельчение сырья лучше выполнять вдвоем. Первый работник осуществляет периодическую загрузку растений, а второй регулирует количество оборотов режущей головки триммера.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

stroi-specialist.ru

Измельчитель травы своими руками — инструкция, схема, фото, описание

Наверняка каждому из нас нравится, когда на собственном дачном участке красивенький зелененький газончик, по которому очень приятно ходить босяком, а также просто поваляться в теплые летние деньки. Но, чтобы было все так красиво, для этого необходимо хорошенько постараться, приложить определенные усилия! Нужно позаботиться о том, чтобы была плодородная почва, внося в нее органические удобрения. Также прекрасный способ – мульчирование. А чтобы более плотные и толстые стебельки травы разложились как можно скорее, их стоит измельчить для этого ручным способом, или же садовым измельчителем травы.

От того, какой объем травы Вам понадобится обрабатывать, зависит и выбор той или иной техники. К тому же, траву обрабатывают для удобрения земель, а также домешивают в кормежку скота, птиц.

Измельчитель травы своими руками

Конечно, если у Вас имеется желание, силы и время, Вы можете сделать собственноручно измельчитель. При этом Вы сделаете аппарат такой, как необходим. Для этого существует несколько способов. Рассмотрим более подробно.

• Обслуживание коммерческой спецтехники
• Колоновидные сорта деревьев
• Выбираем водяной насос для дачи, дома и сада обзор всех видов насосных конструкций

Первый способ. Как сделать садовый измельчитель для травы своими руками.

В данном случае можно обойтись обыкновенной дрелью. Принцип работы такого агрегата, смотрите на видео на нашем сайте.

В общем-то, процесс измельчения похож на работу кухонного комбайна. В ведре расположен острейший нож, вращающийся по кругу очень быстро и рассекающий траву. Сделатьизмельчитель травы и веток таким способом, необходимо подготовить дрель с двумя режимами «Темп», мощностью 850 Вт. Очень важную роль играет именно нож. Он должен быть правильно заточенным и всегда быть чистым.

• Обрезка кроны в декоративном садоводстве
• Блочные ограды на садовом участке
• Инструменты для цветника на дачном участке

Заточка его производится односторонним способом, а ориентировка – заточенной стороной, вниз. Для измельчения травы, следует делать форму узкого ромба.

Способ второй. С пылесосом Тайфун

Принцип действия очень схож с предыдущим, но устройство более производительное. Здесь же траву и ветки следует подавать не в ведро, а в отверстие, находящееся вверху. Субстраты выходят снизу, а точнее сбоку агрегата.

• Как выбрать деревянные окна для дачи
• Адаптер для мотоблока — виды, размеры и конструкции
• Как выбрать автоматическую насосную станцию для дачного водоснабжения

Под выходным отверстием должно быть заранее установлено ведро. Какая взаимосвязь с Тайфуном? Дело в том, что его корпус, как ничто лучше будет в качестве измельчителя травы. Но это далеко не единственный вариант, просо наиболее подходящий.

Здесь также можно использовать любую емкость цилиндрической формы. Мотор устанавливается любой, мощностью 180 Вт. Для ножей можно использовать специальное ножовочное полотно. Стойки можно сделать из профиля размером 15*15, мм. Единственное, что понадобится сделать самостоятельно, путем выточки на токарном станке – это втулку, высотой 4 см. На нее то как раз и нужно будет прикрепить ножки Вашего самодельного электрического измельчителя травы.

Третий способ создания измельчителя, из подручных средств

На самом деле, данный способ совершенно несложный. При этом, сделать его можно практически из любых подручных средств, таких как:

· Электрический двигатель (насос), работающий от электросети 220 В, а также который может делать три тысячи оборотов в минуту. (К примеру, это может быть насос «Агидель»).

· Алюминиевая старенькая кастрюля.

· Ненужные ножовки для резьбы по дереву, которые уже отслужили свой срок. Из них можно сделать отличные и функциональные ножи для траворезки.

· Также необходимо придумать кнопку, при помощи которой будет запускаться мотор. В данном случае прекрасно подойдет кнопка от старой стиралки.

· Также подготовьте электрический шнур и вилку для включения в электросеть.

Также можете просмотреть фото, которые даже нет смысла комментировать. По ним все предельно ясно и понятно.

Четвертый способ создания ручного измельчителя травы и сена

Предыдущие варианты позволили разобраться в производстве измельчителей травы. Но еще бывает необходимо также создание сена (соломы). Не беда, смотрите наше видео, на котором подробно и понятно описана последовательность действий создания подобного рода устройства.

Меры предосторожности. Безопасность

Обязательно нужно соблюдать правила по техники безопасности при работе с любым из приборов для резки травы, веток, соломы. Ведь в каждом из них применяются особо режущие, очень острые детали, при неаккуратном обращении с которыми могут быть плачевные последствия!

К тому же, поскольку большинство приборов работают от электрической сети, здесь также следует соблюдать меру безопасности. И обязательно предостерегайте использование приборами детьми!

thewalls.ru

Измельчитель травы своими руками: обзор 4-х вариантов самодельных траворезок

Ни дать ни взять хорошо прогуляться по собственному саду, по его красивым дорожкам, налюбоваться ухоженными грядками и клумбами, а потом съесть румяное яблочко прямо с ветки. Да для того, чтобы всё это великолепие было, предстоит порядочно потрудиться. Чтобы почва была плодородной, необходимо вносить много органики. Покрытие травой – отличный способ поддержать почву в хорошем состоянии. Её разрешено разложить на грядках сразу после скашивания или предварительно пробить. Чтобы толстые стебли зелени активнее разлагались, их рекомендуют сперва измельчить. Можно сделать измельчитель травы своими руками или нетрудно купить его.

• Способы самостоятельного изготовления агрегата
• Вариант #1 — шарманка вам в помощь!
• Вариант #2 — для обладателей пылесоса «Тайфун»
• Разночтение #3 — траворезка из того, что было под руками
• Видоизменение #4 — самодельная соломорезка
• Немного предостережений о безопасности

Выбор готовой техники кайфовый многом зависит от того, какой объём сырья предстоит перемалывать. Все же молотая трава нужна не только для удобрения почвы. Пригодится симпатия и тем, кто имеет подсобное хозяйство: измельченную зелень добавляют в прикорм домашнего скота и птицы. С небольшим объёмом работ можно легко пересилить при помощи обычной сечки. Так называют треугольную пластину, снабженную прочной и как сорок тысяч братьев заточенной нижней кромкой.

Сечка – элементарный инструмент для измельчения травы. Разве что объём работ невелик, то бензиновую или электрическую траворезку хоть не покупать и не сооружать. Надевайте сечку на черенок и приступайте к работе

В целях работы сечку насаживают на длинный черенок. Он позволяет безлюдный (=малолюдный) нагибаться при выполнении работы. Сырьё, которое предстоит порубить, нужно разложить получи земле слоем в 10-15 см. Поверхность не должна быть твердой, а эктодерма травы – не слишком большим. Тогда сечка не затупится и никак не будет пружинить. При ударах сечки сверху вниз трава разрубается получай мелкие части.

Если же объём обрабатываемой зелени достаточно велодрын, нужен солидный агрегат, выбрать который поможет это видео.

Способы самостоятельного изготовления агрегата

Существенный целью этой статьи является поиск способов самостоятельного изготовления пирушка техники, которая понадобится в хозяйстве. Если есть желание, терпение и минимальные знания, можно сделать самодельный измельчитель травы, который будет работать ни на йоту не хуже, а, возможно, даже лучше покупного. Лучше, потому чисто только вы сами знаете потребности своего хозяйства и можете в совершенстве приспособить прибор к собственным потребностям. Он будет именно такой, точь в точь вам нужен!

Вариант #1 — дрель вам в помощь!

Отличную траворезку очень неприметно можно соорудить из обычной дрели. То, как именно работает сие нехитрое устройство, можно увидеть на видео, размещенном ниже.

Короче, процесс измельчения напоминает работу кухонного комбайна: в цилиндрическом корпусе, обязанности которого играет простое ведро, находится остро заточенный нож. Рядом вращении его по кругу с высокой скоростью происходит рассечение травы. Про изготовления этой травосечки используется двухрежимная дрель «Темп», мощностью в 850 Ватт. Мастихин изготовлен из ножовочного полотна. Весь секрет скрыт в заточке ножа. Даже если она сделана правильно, трава не будет наматываться на край. Нож должен оставаться чистым и свободным от зелени.

Затачивают складень односторонней заточкой. Он должен быть ориентирован заточенной плоскостью ввысь. Если предстоит измельчать свежую траву, лучшей формой ножа хорэ узкий ромб, чтобы режущая кромка сходила «на нет» около углом к краям. В крайнем случае, можно скруглить лезвие к острию. В этом случае трава, на которую воздействует центробежная сила, скользит по режущей кромке ножа по прямой к краям. Разрезается она легко и никогда не наматывается на панга.

Вариант #2 — для обладателей пылесоса «Тайфун»

Рабочий принцип сего устройства ничем не отличается от предыдущего. Просто выглядит симпатия более цивилизованно и производительность его выше. Если в предыдущем случае марихуана уже была в ёмкости, куда помещали режущий инструмент, то сегодня сырьё подаётся через верхнее отверстие, а готовый субстрат выходит сверх нижнее, расположенное в боковой части аппарата. Чтобы готовый силос подле высыпании не разбрасывался, нужно использовать для выходного отверстия иммунный кожух.

Возможно, такая траворезка выглядит не так презентабельно, наподобие покупная, зато она функциональна и практически бесплатна. Определитесь, что ради вас важнее

Измельченная трава собирается в ведро, которое нужно благоразумно подставлять под выходное отверстие. Понятно, что выбирая высоту стоек во (избежание агрегата, следует учитывать, что ведро обычных параметров должно гладко проходить для размещения его в нужном месте. Так причем но здесь «Тайфун»? Корпус от старого советского пылесоса «Тайфун» возвышенно подойдет для элементарного садового измельчителя травы: он имеет верхнее прокол наиболее подходящего размера. Ещё раз повторюсь: это идеальный модифицирование. Но не единственный!

Любая цилиндрическая ёмкость, будь то бабушка кастрюля, ведро или отрезок трубы тоже подойдут. Двигатель мощностью 180 Ватт дозволено позаимствовать у старой стиральной машинки. На ножи пойдет старое ножовочное земполотно, а в качестве стоек рекомендуется применить прямоугольный профиль 15х15 мм. Вот втулку высотой в 40 мм, получай которую будут крепиться ножи, придется выточить на токарном станке.

Слушание изготовления измельчителя травы не так сложен, как кажется. В фото: №1 – корпус, очень удобный, потому что в него можно наваливать траву сверху, №2 – двигатель от стиральной машины, № 3- расположение и наружный вид ножей

Двигатель со снятым шкивом крепится на шпильках внизу к контейнеру. Чтобы зажать ножи, пригодятся водопроводные гайки 32 мм в диаметре. Быть изготовлении втулок предусмотрительно нарежьте резьбу под эти гайки. Без- забудьте и про отверстие для вала двигателя. Чтобы была надежная сосредотачивание на валу, во втулке делают два отверстия 7 мм в диаметре с нарезанной в них резьбой М8 интересах стопорных болтов. На валу двигателя с обратной стороны протачивают площадки для того увеличения надежности фиксации втулки стопорными болтами.

На высоте 15 мм в верхней части цилиндра болгаркой сняты грани, пусть образовался квадрат со стороной 25мм. На него и будут надеваться ножи. Воеже сделать ножи, нужно из ножовочного полотна вырезать 4 заготовки болгаркой. В центральной части каждой заготовки вырезается квадратное прорубь со стороной в 26 мм. Ширина каждой детали зависит через степени жесткости исходного металла. Понятно, что помещаться ножи должны рядышком ко дну. Их режущие кромки заостряют, используя точило. Болты, фиксирующие втулку, помещают больше ножей.

На фото: № 4 – втулка для закрепления ножей и соединения двигателя с корпусом, № 5 – прямоугольник, на который впоследствии будут закреплены ножи, № 6 – платформа измельчителя, которая сделана в виде усеченной пирамиды

(не то нет возможности сделать выходное отверстие для силоса непосредственно подина ножами, то его оборудуют сбоку. Для этого болгаркой есть проделать окружность 7х7. Для формирования направляющего корпуса используется жесть. К измельчителю оболочка крепится болтами М3. Платформа агрегата должна быть максимально устойчива. В (видах этого её основание делают больше, чем верхнюю часть. Предпринять её предстоит максимально функциональной и удобной.

Цель платформы не в какие-нибудь полгода удерживать измельчитель, но и защищать двигатель. Её закрепляют к контейнеру 3-я болтами М 6х45. Боковые грани платформы легче закрыть листами из жести. В стойках нарезается резьба под болты М3, которыми листы и закрепляются получи платформе.

Вариант #3 — траворезка из того, что было перед руками

Вооружившись полученными знаниями при прочтении описания процесса изготовления предыдущего агрегата, ваша сестра без особого труда и усилий соорудите себе что-нибудь так же простое и полезное.

Эта траворезка сделана буквально из того, яко нашлось в сарае. Все вещи давно отслужили своё, но в таковой конструкции они наверняка ещё долго смогут быть полезны своему владельцу

Про элементарной траворезки понадобятся:

• насос «Агидель» или любой аналогичный электродвигатель, ловкий делать 3000 об/мин и питаться от сети с напряжением в 220В;
• старушка кастрюля из алюминия;
• отслужившие своё ножовки по дереву, с которых можно сделать замечательные ножи;
• для запуска двигателя необходима клавиша, роль которой отлично сыграет ПНВ от стиральной машины;
• вилочка и электрошнур.

Предлагаем вам внимательно рассмотреть фотографии, потому что они безлюдный (=малолюдный) нуждаются в особых комментариях. Все предельно ясно. Приступайте к созданию измельчителя травы и весь у вас отлично получится.

Обратите внимание на то, как размещены ножи в этом измельчителе травы. Как мне видится, что вы выберете именно эту модель

Двигатель установлен перед кастрюлей, а кнопка запуска находится в задней части платформы, чтобы дозволено было удобнее до неё дотянуться

Такая трава, измельченная около помощи траворезки, отлично подойдет и на корм скоту и птице, а опять же для целей мульчирования

Вариант #4 — самодельная соломорезка

Три предыдущих агрегата с успехом превращали траву в яма. Но если нам нужен измельчитель не только травы, однако и сена, стоит присмотреться ещё к одному изобретению, которое очень по нитке представлено на видео ниже.

Немного предостережений о безопасности

Любой коллекция, создание которого описано выше, снабжен острыми режущими деталями. Дабы он служил вам долго, приносил облегчение в работе, а не наносил увечий, соблюдайте быть выполнении работ элементарную технику безопасности.

Если же эксплуатация агрегата связана с электричеством, будьте вдвойне осторожны и принимайте необходимые мероприятия. Особенно внимательно следите за тем, чтобы траворезку не пытались подключать дети. Лучше перестараться, чем недосмотреть!

Стать автором

dacha-s.ru

Садовый электрический измельчитель травы своими руками: чертежи :: SYL.ru

Если вы — человек, который по-настоящему увлечен домашним хозяйством, то вам непременно стоит узнать о том, как изготовить измельчитель травы своими руками. Такая техника может повысить эффективность работы, снижая ваши временные затраты, кроме того, это значительно сократит расходы, ведь подобное оборудование в магазине стоит достаточно дорого. А для периодического использования покупка такой техники нецелесообразна.

Изготовление измельчителя из корпуса стиральной машины

Измельчитель травы может быть выполнен на основе элементов, позаимствованных из стиральной машины. Такое изделие хоть и кажется не столь эффективным, если сравнивать его с аналогом заводского производства, но позволит вам достаточно быстро справиться с лишней травой, а также ветками. В основе функционирования данного оборудования будет лежать принцип действия кухонного комбайна. Вам придется использовать несколько острых ножей, которые будут вращаться со значительной скоростью. При этом они станут измельчать растительный мусор. Расположить режущие элементы следует в специальном контейнере.

Надо помнить о том, что данная часть должна обладать цилиндрической формой, лучше всего позаимствовать корпус от старой стиральной машины, однако если таковой в наличии не оказалось, можно использовать любой другой вариант, который считается наиболее подходящим для этого. Для того чтобы исключить рассыпание измельченного состава по всей территории, следует использовать специальную коробку, которая будет закрывать отверстия, а также направлять сырье в подготовленную емкость. В качестве последней следует использовать приемник, который можно сделать самостоятельно. Однако в его роли может выступить обычное стальное ведро. Важно при изготовлении предусмотреть габариты стоек для опоры оборудования, это необходимо для того, чтобы ведро свободно помещалось под конструкцией.

Особенности изготовления электрического измельчителя

Если вы решили изготовить измельчитель травы своими руками, то при наличии в его составе работающих от электричества ножей вы должны будете соблюдать правила безопасности. Только так удастся избежать получения травм. Для проведения работ будет необходимо подготовить корпус старой стиральной машины, а также ее мотор. Понадобится старая пила, болты, гайки и втулки. Для крепления составляющих конструкции могут быть использованы и другие детали. В качестве нижнего контейнера, в который станут поступать измельчённые продукты, можно использовать не только ведро, но и старую кастрюлю. Измельчитель травы своими руками невозможно будет изготовить без ножек от табурета.

Технология проведения работ

Перед началом процесса важно рассмотреть принцип изготовления измельчителя. Для того чтобы выполнить верхний контейнер, нужно с помощью болгарки отрезать цилиндрическую часть от старой стиральной машины. В качестве альтернативного решения можно использовать кастрюлю, в которой сбоку нужно будет проделать отверстие для выхода травы. Его нужно будет обшить стальными листами. К подготовленной емкости нужно будет зафиксировать ножи.

Изготовление ножей и стойки измельчителя

Изготавливая измельчитель травы садовый электрический своими руками, на следующем этапе нужно заняться ножами для измельчения, которые, как правило, изготавливаются из отрезков старой пилы. Стойки, которые будут удерживать конструкцию, должны быть выполнены из прочного материала, его ширина должна быть установлена мастером самостоятельно. Отлично подойдут для этого ножки старого табурета.

Ножи для измельчения следует зафиксировать на специальной втулке. Ее можно выполнить своими силами или заказать токарю, который будет использовать специальное оборудование. Изготавливая измельчитель травы садовый электрический своими руками, втулку нужно выполнить таким образом, чтобы ее высота была равна 50 сантиметрам. Для определения подходящего диаметра необходимо ориентироваться на габариты гаек, которые применяются для зажима лезвий. Наиболее подходящей разновидностью гаек является водопроводная.

Работа над мотором устройства

Крепление двигателя к контейнеру осуществляется посредством фиксаторов, которые должны стягивать конструкцию. Перед началом работ нужно избавить двигатель от шкифа, так как он не пригодится при последующей работе. Собирая измельчитель травы своими руками, чертежи которого представлены в статье, нужно обратить внимание на размер диаметра вала мотора, который будет определять габариты внутреннего диаметра отверстия, его следует расположить в верхней части цилиндра. Для того чтобы зафиксировать вал мотора, следует сделать два отверстия, диаметр которых будет равен 8 миллиметрам или меньше. На эти отверстия нужно будет нанести резьбу М8, которая необходима для установки болтов. Перед тем как закрепить втулку, с разных сторон вала нужно сделать маленькие отступы.

Изготовление нижнего контейнера

Выполняя садовый измельчитель травы своими руками, нужно расположить отверстия для выхода измельченного состава под лезвиями. Если не получится сделать прорезь в нижней части верхнего контейнера, то его нужно сделать сбоку. Нужно определить, где будет располагаться мотор, позаимствованный от машины. Коробку для сбора материала, который был измельчен, можно изготовить с использованием стального полотна. Коробку нужно закрепить к стенкам контейнера, используя несколько болтов. Перед тем как сделать измельчитель травы своими руками, нужно учесть, что конструкция коробки представлена двумя составляющими, одна из которых — внешняя, другая — внутренняя. Таким образом, из подручных материалов можно собрать электрический измельчитель травы своими руками, который непременно поможет вам в ведении домашнего хозяйства, а также облегчит проведение работ по борьбе с лишней травой и даже ветками.

Вместо заключения

Садовый измельчитель, конечно же, можно и приобрести в магазине. Однако такое оборудование сегодня стоит достаточно дорого, что предполагает внушительные расходы. Как правило, измельчители травы используются частными потребителями, которые применяют подобные установки с редкой периодичностью. Это указывает на то, что лучше всего будет изготовить такую установку самостоятельно. Это не только позволит сэкономить, но и не станет проблемой для мастера, который будет производить работы.

www.syl.ru
