Как сделать измельчитель древесины своими руками

Экология потребления.Усадьба:После обпилки фруктовых деревьев или строительства остается очень много ненужных веток, досок и пиломатериалов. Специально для таких случаев был придуман измельчитель древесины. Новый прибор стоит довольно дорого, но, к счастью, сделать измельчитель древесины своими руками нет так сложно, как может показаться на первый взгляд.

Каждому владельцу собственного участка, будь то загородный дом или небольшая дача с огородом, известно, что поддерживать на нем порядок порой очень сложно. Проблема утилизации мусора на частном секторе стоит особенно остро, и если органику можно складировать в компостную яму, а пластик и бутылки вывозить на свалку, то как быть с обилием древесного сора? После обпилки фруктовых деревьев или строительства остается очень много ненужных веток, досок и пиломатериалов. Оставлять их на дрова смысла нет, а сжигать очень долго и хлопотно. Специально для таких случаев был придуман измельчитель древесины. Новый прибор стоит довольно дорого, но, к счастью, сделать измельчитель древесины своими руками нет так сложно, как может показаться на первый взгляд.

Назначение и принцип работы

Измельчитель древесины станет незаменимым помощником для любого дачника. С ним больше не нужно разводить костры, чтобы сжечь отпиленные ветки деревьев или думать, куда деть отходы после сборки урожая – стебли, ботву, корни и т.д. Любой органический твердый мусор машина переработает в щепки и стружки, которые впоследствии послужат отличным материалом для качественного компоста или топливом для твердотопливных котлов. Так, одним махом вы решите несколько проблем: утилизация мусора, экономия места и времени, получите бесконечный источник материала для удобрений и запас топлива на зиму.



Как ни крути, измельчитель древесины очень полезен в хозяйстве, но заводские механизмы стоят непомерно дорого, поэтому мы предлагаем сэкономить и сделать его самостоятельно. Самое обнадеживающее, что нет необходимости «изобретать велосипед» — надо лишь правильно повторить конструкцию заводского прибора, используя доступные детали.

Но прежде чем начинать работу, необходимо досконально изучить и понять принцип работы машины. В противном случае у вас не получится сделать правильный чертеж и воплотить его в реальность. Устройство измельчителя до безобразия просто – это двигатель, вал с режущими элементами, рама, защитный панцирь и приемный отсек, через который материал попадает внутрь. Поскольку такой агрегат получится довольно тяжелым, его лучше установить на двухколесную базу, чтобы легко перемещать по участку.

Принцип работы аппарата заключается в следующем: мотор вращается и двигает вал посредством цепи или ремня. Когда вы просовываете ветви или стебли растений в приемный короб, режущие элементы перерубают их на мелкие кусочки, которые выходят с другой стороны прибора. Очень похоже на обычную кухонную мясорубку.

Устройство измельчителя

Перед тем как выбирать схему и закупать составляющие будущего измельчителя, необходимо определиться с его назначением, то есть что конкретно (или чаще всего) он будет измельчать – толстые ветки фруктовых деревьев, мелкие доски или остатки растений после сбора урожая. От этого зависит мощность устройства, тип его работы и, соответственно, стоимость необходимых деталей.

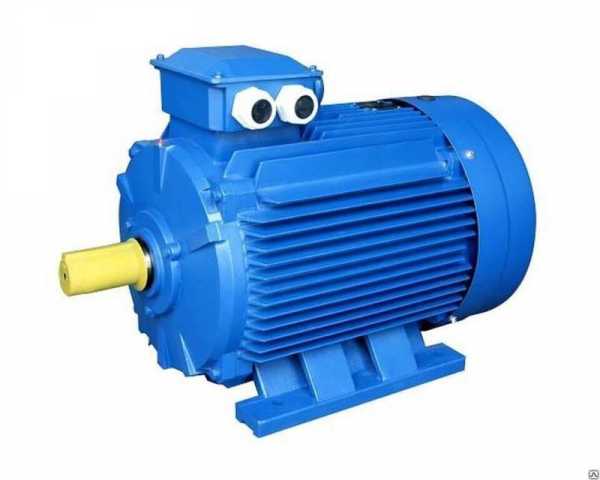

Двигатель измельчителя

Для садовых измельчителей можно использовать бензиновые или электрические двигатели. У каждого из них есть свои особенности использования. Например, с бензиновым двигателем можно перерабатывать крупные толстые ветки, также он ценится за свою мобильность. Аппарат с электродвигателем, напротив, должен постоянно находиться поблизости от источника питания, зато он занимает гораздо меньше места, чем бензиновый. Он легкий и удобный в использовании, но не справится с чересчур большими объектами из-за невысокой мощности.

На что следует обратить внимание при выборе двигателя для садового измельчителя:

• мощности до 1,5 кВт хватит, чтобы перемолоть ветки толщиной до 2 см;
• более мощные двигатели в 3-4 кВт способны переработать ветки диаметром около 4 см и подойдут для садоводов;
• двигатель от 6 кВт и больше справится с толстыми ветками в 10-15 см, и их рекомендуется выбирать владельцам крупных хозяйств и ферм.

Поскольку самодельный измельчитель в большинстве случаев рассчитан на различные работы, для него лучше выбрать «золотую середину» — электродвигатель в 4 кВт или бензиновый аналог мощностью в 5-6 лошадиных сил.

Ножи для измельчителя

Вторая важная деталь измельчителя – режущие элементы или ножи. От их конструкции зависит тип и принцип работы механизма, а также размеры переработанного материала. Так, простой диск с ножами будет измельчать в труху лишь хрупкие ветки, комбинированные конструкции могут перерабатывать толстые ветки и выдавать такую же мелкую стружку, есть и такие, что измельчают древесину в щепку длиной 2-10 см. Если вы планируете использовать переработанный материал для твердотопливных котлов, лучше выбрать последний вариант.

Поскольку нашей целью является копирование одной из заводских моделей измельчителя, рассмотрим ножи, используемые для их производства:

1. Дисковый нож – предназначен для переработки мелких веток толщиной до 2 см, стеблей растений и травы.
2. Фрезерная система – ножи, устроенные подобным образом, смогут измельчить ветку толщиной около 8 см. Единственное обязательное условие – пиломатериал должен быть сухой. В противном случае ошметки коры и мокрых щепок забьют фрезу, и механизм перестанет работать.

3. Фрезерно-турбинный нож – один из наиболее распространенных и удобных вариантов. Такая конструкция может измельчать любые ветки вне зависимости от толщины и степени влажности.


К сожалению, описанные модели ножей сделать своими силами практически невозможно, поэтому для самодельных устройств были придуманы свои режущие элементы: ножево-дисковая конструкция, набор из дисковых пил и двухваловая система с 8 ножами.

Чертеж измельчителя

Чтобы сделать измельчитель для древесины, мало лишь купить необходимые запчасти, надо обладать профессиональными слесарными навыками. Весь процесс проходит в три этапа – создание чертежа, подготовка материалов и сборка аппарата.

Поскольку мы не собираемся придумывать ничего нового, за основу чертежа можно взять любую подходящую модель измельчителя, а остальное добавить на свое усмотрение. Для создания чертежа можно воспользоваться специальной компьютерной программой AutoCAD.

Главные составляющие механизма мы описали выше, но это только общий вид. Самое главное, на что стоит обратить внимание при создании чертежа – расположение ножей и угол их среза. Рассмотрим разработку конструкции измельчителя с двухвальным режущим элементом.

Так, валы будут находиться между пластинами, а каждый вал будет содержать по 3-4 ножа. Для крепления режущих элементов лучше использовать болты, сместив их относительно центральной части вала. Вал свободно вращается благодаря 4 подшипникам, которые закреплены на пластинах. Синхронность движения валов обеспечивают 2 шестеренки, которые приводит в движение мотор. Чтобы передать крутящий момент, используйте ремень или цепь на выбор. В зависимости от размеров ножей и диаметра сырья, которое вы собираетесь измельчать, варьируйте промежуток между валами.

Если вы используете электродвигатель на 4 кВт, его количество оборотов составляет 2500-2800 об/мин. Такой показатель хорош для дискового механизма, предназначенного для тонких веток и стеблей растений. Двухвальный механизм должен быть мощным, поэтому число оборотов надо уменьшить.

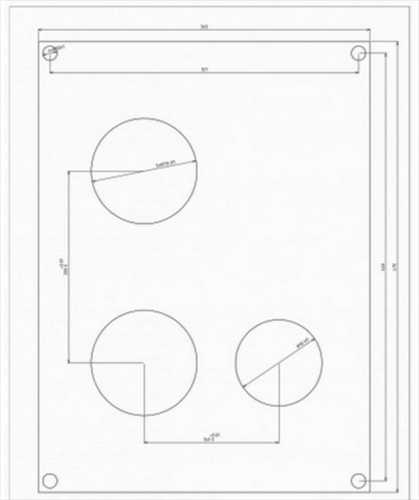

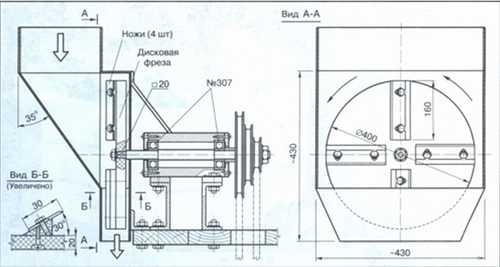

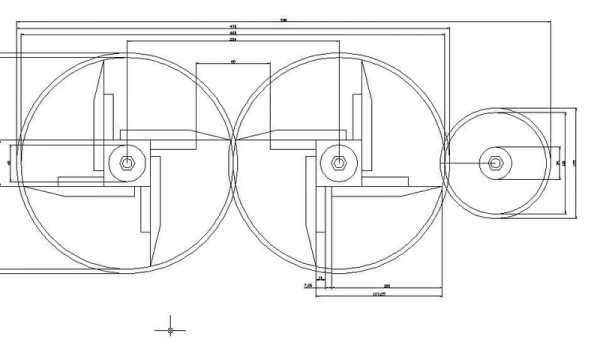

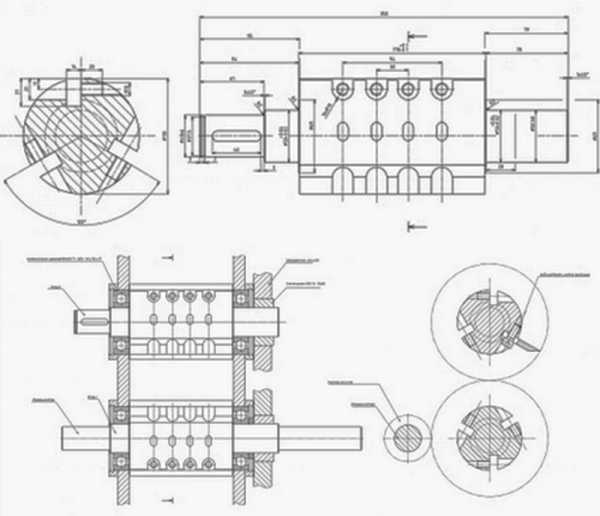

На изображениях ниже представлены чертежи измельчителя древесины с 2 валами, на каждом из которых по 3 ножа:

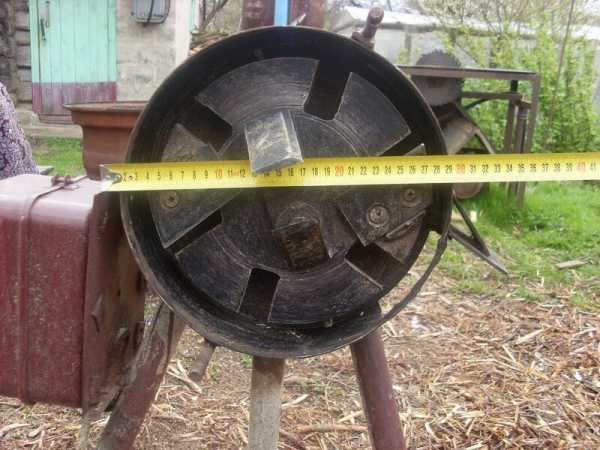

Дисковая модель выглядит намного проще в основном благодаря нехитрой конструкции ножей.



Чертеж может отображать диаметр диска, количество ножей и их расположение. Чем больше ножей, тем мельче будет сырье на выходе. Диск может быть расположен вертикально или под углом.

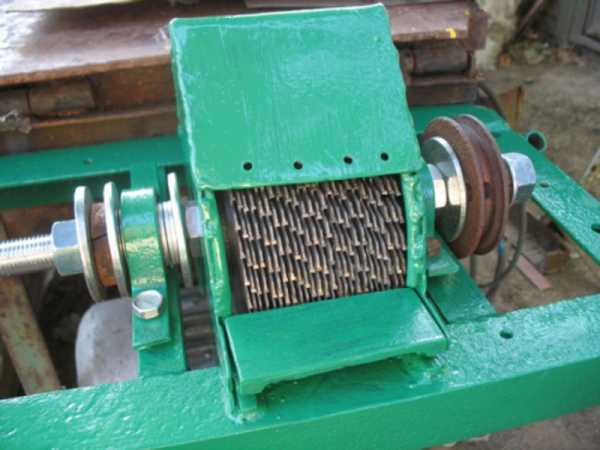

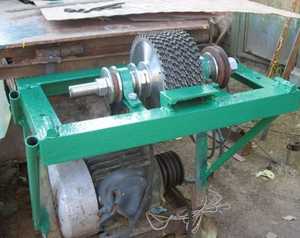

На раму прикреплена шпилька с дисковыми пилами. Зачастую в подобных аппаратах используют ремень для привода, поэтому на валу и шпильке следует сделать два шкива.

Большинство материалов, нужных для сборки измельчителя, можно приобрести на авторынке, магазине сельскохозяйственной техники или в строительном магазине, но некоторые детали придется заказывать или делать самостоятельно. Для этого нужно уметь работать болгаркой и сварочным аппаратом.

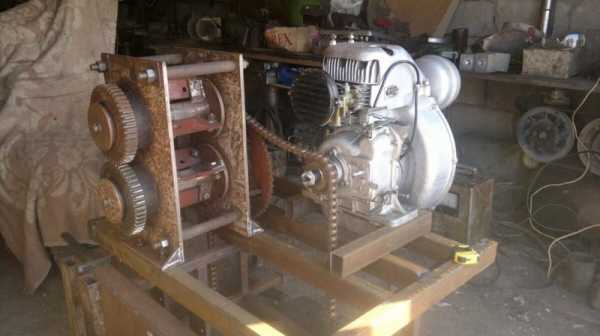

Двухвальный измельчитель

Работа по созданию двухвального измельчителя состоит из следующих фаз – сборки каркаса и приемного отсека, создания измельчительного барабана с ножами, монтаж барабана и двигателя.

Необходимые материалы:

• двигатель;
• пластина 10 мм – 2 шт;
• шестерня – 2 шт;
• шкив — 1 шт;
• вал для ножей – 2 шт;
• подшипники с крепежами– 5 шт;
• ножи;

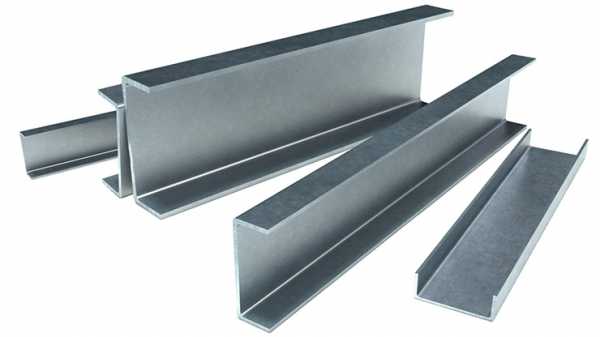

• профильная труба;
• листовой металл (толщина 2 мм).

Первым делом следует сделать раму. Для этого отрежьте от профильной трубы 4 детали: 2 – по 40 см, 2 – по 80 см. Сварочным аппаратом зафиксируйте короткие детали между длинными под прямым углом, чтобы получилась рама. Расстояние между двумя внутренними поперечинами должно быть таким, чтобы между ними смог встать измельчительный барабан.

Чтобы впоследствии измельчитель можно было передвигать, к нему надо приладить колеса. Для этого на раме зафиксируйте 2 стойки, на которых потом будет держаться ось и колеса.

Сборка механизма:

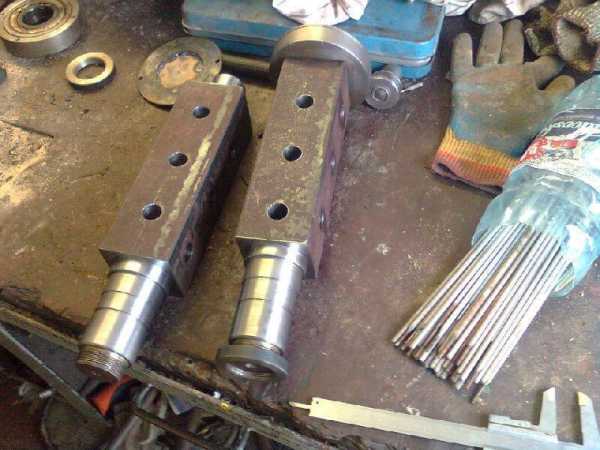

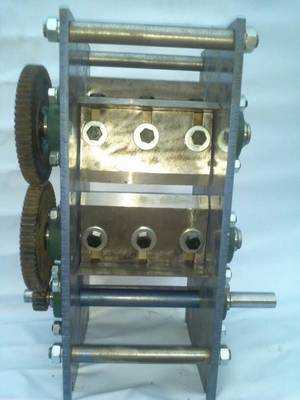

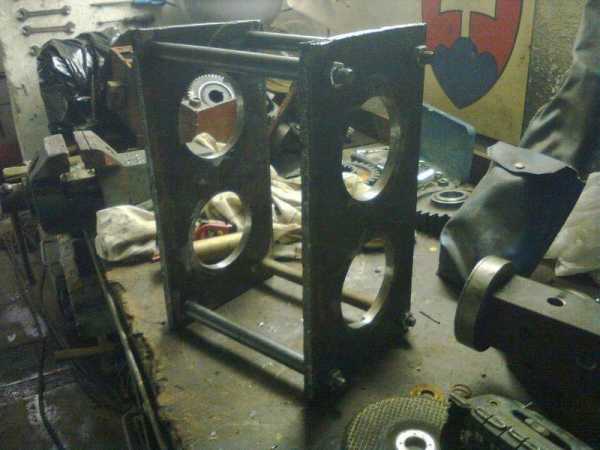

1. Когда рама готова, можно собирать измельчительный барабан. Чтобы сделать вал, возьмите квадратную заготовку для 4-х ножей или круглую – для 3-х.
2. У квадратной заготовки обточите концы, сделав их круглыми, чтобы они вошли в подшипники. Если вы используете круглую заготовку, отточите ее центральную часть, сделав 3 плоских среза для установки ножей.

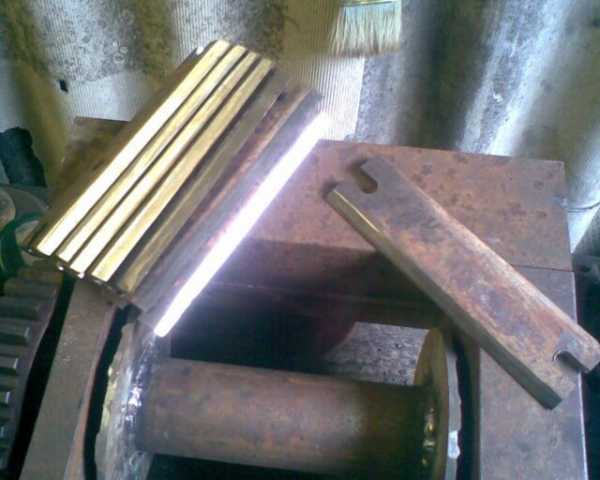

3. Сами ножи можно запросто изготовить из рессоры Камаза. Отрежьте нужный кусок рессоры, выровняйте ее при необходимости, нагрев в горне и несколько раз ударив молотом. Дозакалите деталь и дайте остыть.
4. В ножах сделайте отверстия под болты.
5. Заточите ножи на станке, выбрав угол режущей кромки в 35-45°.

6. Приложите ножи к валу и отметьте точки крепления. Засверлите отверстия в намеченных точках и сделайте в них резьбу.

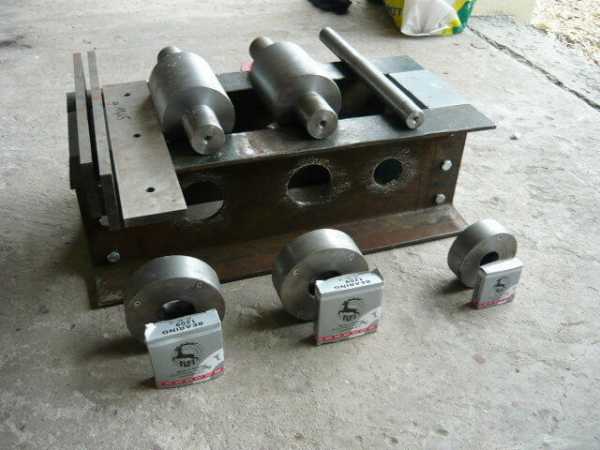

7. Чтобы сделать измельчительный барабан, возьмите две пластины – это будут стенки. Сварочным аппаратом вырежьте в них отверстия для подшипников и зашлифуйте края. Если нет возможности сделать этот этап самостоятельно, можно обратиться в слесарную мастерскую или на предприятие.
8. Установите внутрь подшипники.

9. Болтами прикрепите накладки на металлические стенки.
10. Вставьте валы в подшипники и закрепите их.

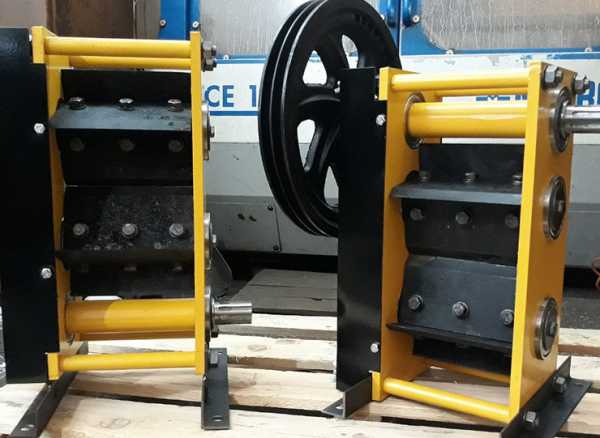

11. Соедините стенки нарезными металлическими шпильками и зафиксируйте их при помощи гаек.
12. Осталось лишь сделать приемный отсек, через который древесина будет попадать внутрь. Для этого возьмите листовой металл и сделайте 4 одинаковых заготовки в виде параллелепипеда.
13. Найдите самую узкую сторону каждой заготовки, отступите от нее на 5 см и загните край.
14. Загиб оставшихся трех заготовок делайте в противоположную сторону.
15. Соберите короб и убедитесь, что заготовки плотно прилегают друг к другу.
16. Соедините края сваркой или самозатягивающимися заклепками.
17. У основания на отогнутых сторонах просверлите места для креплений.

18. Установите всю собранную конструкцию на раму и закрепите ее болтами.
19. Поставьте двигатель и натяните приводный элемент (цепь или ремень).
20. В последнюю очередь установите и зафиксируйте приемный отсек.
21. Закройте все внутренние детали защитным кожухом, чтобы во вращающиеся механизмы не попали щепки и сор.

Сборка измельчителя древесины в видео ниже поможет вам более полноценно представить, как проходит весь процесс:

ПОДПИСЫВАЙТЕСЬ на НАШ youtube канал Эконет.ру, что позволяет смотреть онлайн, скачать с ютуб бесплатно видео об оздоровлении, омоложении человека. Любовь к окружающим и к себе, как чувство высоких вибраций — важный фактор оздоровления — econet.ru.

Ставьте ЛАЙКИ, делитесь с ДРУЗЬЯМИ!

https://www.youtube.com/channel/UCXd71u0w04qcwk32c8kY2BA/videos

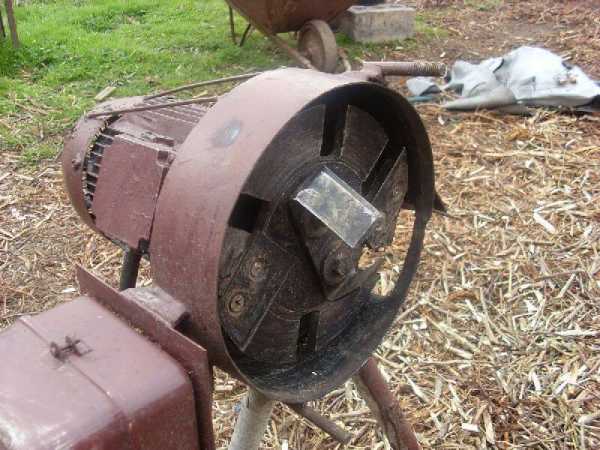

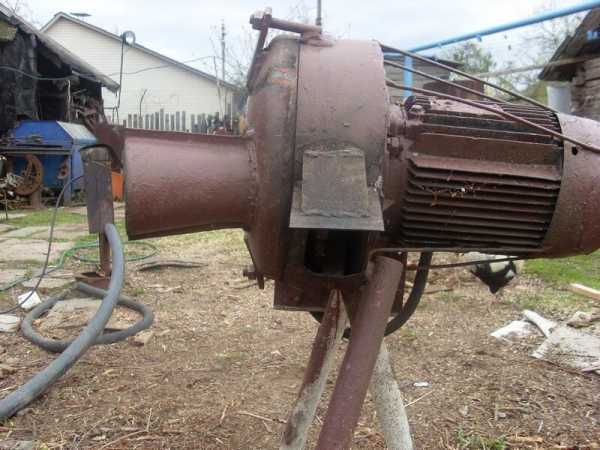

Дисковый измельчитель

В отличие от двухвального, дисковый измельчитель требует гораздо меньше деталей, времени и усилий при сборке.

Необходимые материалы:

• мотор;
• ножи;
• профильная труба;
• металлический лист для создания диска;
• листовой металл 2 мм в толщину для защитного панциря и приемного отсека.

Такое небольшое количество деталей объясняется малой мощностью аппарата. Если двухвальный механизм может перемолоть в щепки толстые ветки диаметром до 10 см, этот справится максимум с 2-х сантиметровыми. Ножи можно сделать так, как описано в инструкции выше.

Ход работы:

1. Из профильной трубы сделайте каркас.
2. Поместите двигатель внутрь каркаса.
3. Поверх двигателя установите отражающий щит из листового металла.
4. В отражающем щите прорежьте отверстие для вала.

5. В диске просверлите отверстие для установки на вал и небольшие прорези для фиксации ножей.

6. Соберите диск с ножами и установите его внутрь.
7. Сделайте приемный отсек из листового металла по вышеописанной инструкции и установите его на измельчитель.


Как видите, ничего сложного, главное – обзавестись всеми необходимыми деталями. Самодельный измельчитель древесины с двумя валами обладает большой мощностью и предназначен для переработки крупных веток. Размеры щепы можно контролировать от 2 см до 8 см в зависимости от числа ножей на один вал. опубликовано econet.ru



econet.ru

виды конструкций и их описание, как выбрать шредер для дерева на дачу, как работает оборудование?

Любому хозяину, у которого есть свой двор, дача или сад, приходится время от времени сталкиваться с уборкой территории от садового мусора.

Механизированная уборка при помощи садового измельчителя экономит время и силы, к тому же позволяет получать полезный продукт — мульчу, которую можно использовать в своих нуждах.

Однако садовые отходы бывают разными и в зависимости от их типа нужно выбирать определенную конструкцию техники.

Для чего нужен измельчитель веток и травы?

Во время обрезки и уборки сада появляется много отходов, таких как:

• ветки;
• листья;
• трава;
• ботва.

Эти отходы необходимо каким-то образом убрать с участка, чтобы не захламлять его.

Вывоз или сжигание такого мусора не всегда применимы, поэтому на помощь приходят садовые измельчители, которые превращают отходы обслуживания сада в мелкую или крупную щепу (зависит от модели аппарата).

Расскажем о принципах работы садовых измельчителей различных типов.

Виды конструкций и описание

Все устройства можно разделить на типы по различным параметрам, основные из которых:

• назначение;
• тип измельчительного механизма;
• мобильность;
• тип двигателя;
• цена.

Назначение

Все устройства можно поделить по назначению, то есть предназначенные для измельчения:

• травы и листьев;
• веток средней толщины;
• любых отходов.

Для травы и листьев

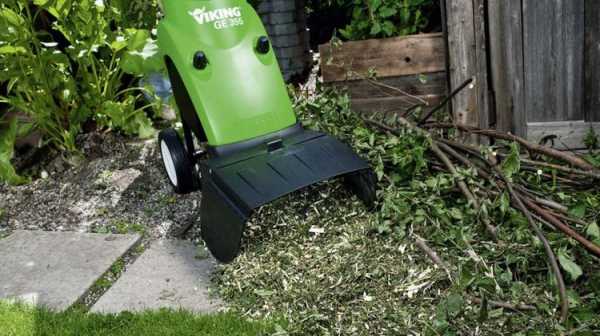

Устройства для измельчения мягких отходов обладают небольшой мощностью и минимальной ценой. Кроме того, они весят меньше устройств остальных типов.

Конструкция измельчающего механизма также не отличается высокой прочностью, ведь в целях снижения стоимости производители экономят на материалах, поэтому в них нежелательно засовывать отходы, толщина которых превосходит рекомендованное значение.

Попадание толстых веток может привести к повреждению пластикового корпуса или деталей измельчающего механизма.

Более подробно мы рассказали о них здесь.

Для веток

Данная категория аппаратов отличается более прочной конструкцией, а также более мощным измельчающим механизмом. Они хорошо подходят для измельчения тонких и не очень веток.

Но даже для них является довольно опасной подача более толстой древесины, ведь они не являются полноценными рубительными машинами, о которых мы рассказывали в статье Дробилки для щепы.

Универсальные для любых отходов

Устройства для измельчения любых отходов можно отнести к полупрофессиональной технике.

Они являются максимально облеченной версией нормальной рубительной машины, поэтому способны переработать любые ветки, которые появляются после обрезки сада.

Тем не менее, они не предназначены для рубки толстых ветвей или стволов, а также других крупных древесных отходов.

Типы измельчительного механизма и как они работают

В садовых щепорезах применяют пять видов измельчающего механизма:

• лесочный;
• ножевой;
• фрезерный;
• шнековый;
• фрезерно-турбинный.

Лесочный

Этот измельчитель действует так же, как обычный садовый триммер – на барабане закреплена толстая леска (2–4 мм), которая во время вращения под действием центробежной силы распрямляется и набирает большую скорость.

Чем дальше от вала, вращающего барабан, тем выше угловая скорость движения. При встрече с зеленой массой леска благодаря высокой скорости движения перерубает мягкие непрочные волокна и разделяет листья или траву на небольшие фрагменты.

Встреча даже с тонкими ветками приводит к повреждению или обрыву лески.

Несмотря на то, что для переработки зеленой массы этот механизм наиболее эффективен, широкого распространения он не получил из-за невозможности измельчать древесину. Даже тонкие ветки приводят к сильному повреждению или обрыву лески.

По этой причине даже компания Worx, выпускавшая единственную модель измельчителя этого типа WG430E сняла ее с производства. Ведь аппарат, пригодный только для переработки зеленой массы, пользовался очень маленьким спросом.

Тем не менее, именно этот тип измельчающего механизма является оптимальным для переработки зеленой массы, поэтому его нередко применяют в самодельных устройствах.

Ножевой

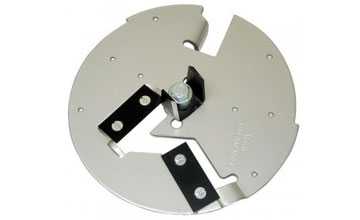

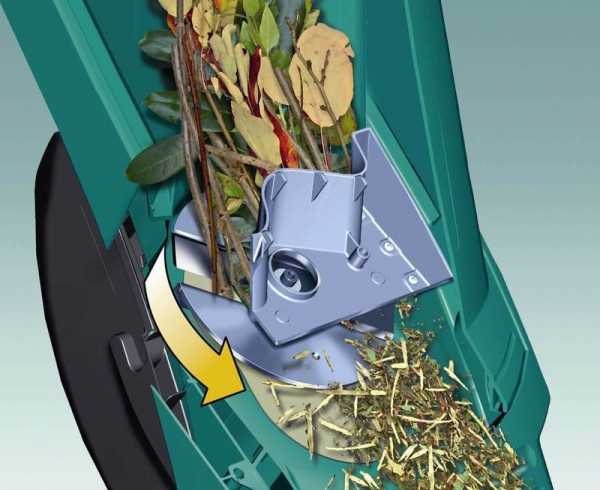

Этот измельчитель состоит из металлического диска, на котором закреплены стальные ножи.

Во многом он похож на роторный щепорез, о котором мы рассказывали тут, однако конструкция диска оптимизирована для измельчения зеленой массы, из-за чего несколько потеряла в эффективности при работе с древесиной.

На дешевых и малопроизводительных моделях устанавливают два радиальных ножа, на более мощных их может быть 4–8.

Помимо основных радиальных ножей на такие измельчители нередко ставят два вертикальных косых ножа, которые обеспечивают предварительное измельчение сухой зеленой массы, после чего в дело вступают радиальные ножи.

Основное преимущество измельчающего механизма этого типа в его простоте и низкой стоимости, но он подходит только для одновременной переработки тонких веток и сухой зеленой массы. Еще один недостаток в том, что рубящий механизм часто забивается и его приходится чистить вручную.

Подачу веток в такое устройство производят только сверху, поэтому ножи режут древесину поперек волокон. А из-за высокой скорости вращения диска щепа получается очень тонкой.

Измельчители с дополнительными ножами сначала рубят ветки на крупные куски

, которые не всегда подпадают под основные ножи вертикально, поэтому часть щепы получается более длинной, ведь срез проходит по стволу под косым углом.

Такую измельченную древесину можно использовать любым способом, кроме изготовления арболита, ведь она не подходит по форме.

Несмотря на серьезные недостатки именно ножевой измельчительный механизм чаще всего устанавливают на садовые щепорезы. Это связано с:

• минимальной стоимостью производства;
• небольшой массой;
• хорошей производительностью при переработке тонких веток.

Фрезерный

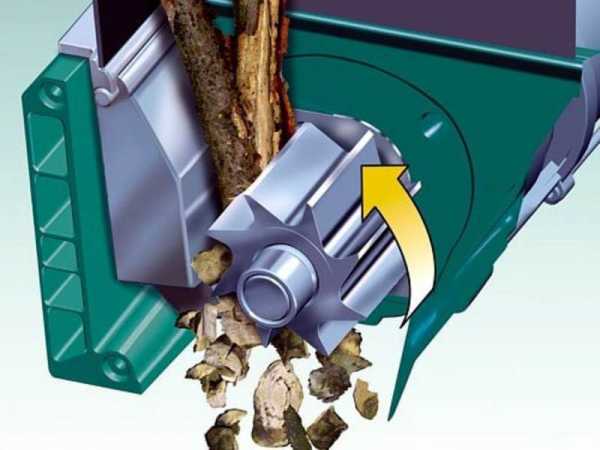

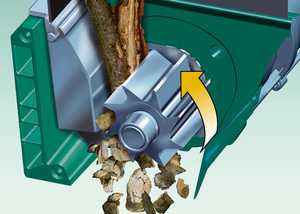

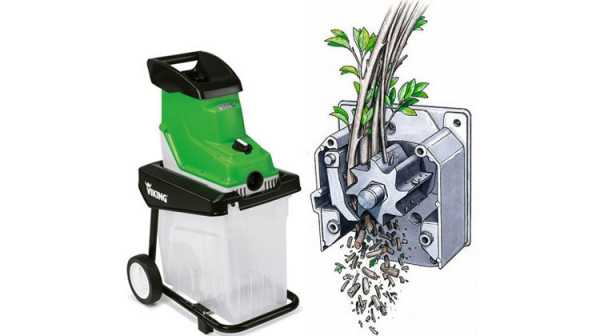

Главная деталь этого устройства – шестерня особой формы, зубья которой имеют специальную заточку.

Электрический или бензиновый мотор вращает шестерню через мощный редуктор, благодаря чему обеспечивается высокий крутящий момент при малом количестве оборотов.

При подаче веток шестерня захватывает древесину, затем, по мере приближения к корпусу начинает не только продвигать ветку вниз, но и разрезать ее на куски, длина которых равна расстоянию между зубьями.

Основное преимущество таких щепорезов в способности рубить даже толстые (5–7 см) ветки, однако каркас измельчающего механизма приходится делать из стали, что увеличивает стоимость агрегата и его вес.

Щепа получается довольно крупной, поэтому плохо подходит для мульчирования, зато более эффективна в качестве топливной.

Из-за своей формы она также не подходит для производства арболита.

Этот тип измельчительного механизма встречается заметно реже ножевого, ведь он, при сопоставимых потребительских характеристиках обходится дороже. Нередко этот тип измельчаюшего механизма называют режущим валом.

Фрезерно-турбинный

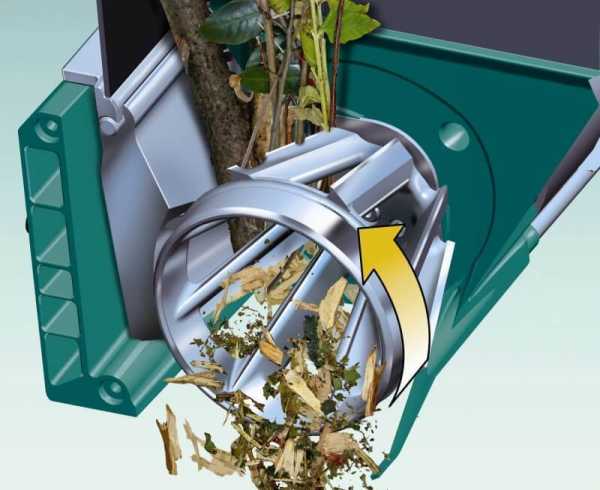

Основа измельчающего механизма – конусный барабан (фрезерная турбина) с выступающими из него фрезерно-турбинными ножами. Причем ножи являются неотъемлемой частью этого барабана и сделаны из него, после чего тщательно заточены.

Барабан подключен к двигателю через мощный редуктор, благодаря чему вращается с маленькой скоростью (30–50 об/мин), поэтому воздействует на древесину с огромной силой.

Однако превышение толщины подаваемых веток приводит к повреждению редуктора или мотора.

Низкая скорость вращения турбины нередко становится причиной наматывания на нее зеленой массы, поэтому зеленую массу нужно подавать вместе с ветками.

Измельченную древесину чаще всего применяют в качестве агротехнической или декоративной мульчи.

Ее также можно применять любым способом, за исключением производства арболита.

Измельчительные механизмы этого типа почти не встречаются на серийных устройствах из-за невысокой производительности и все еще находятся в стадии доработки.

Тем не менее, иногда в продаже встречаются щепорезы с таким устройством, но почти все они являются продукцией компании «Bocsh», которой и принадлежит эта разработка.

Шнековый

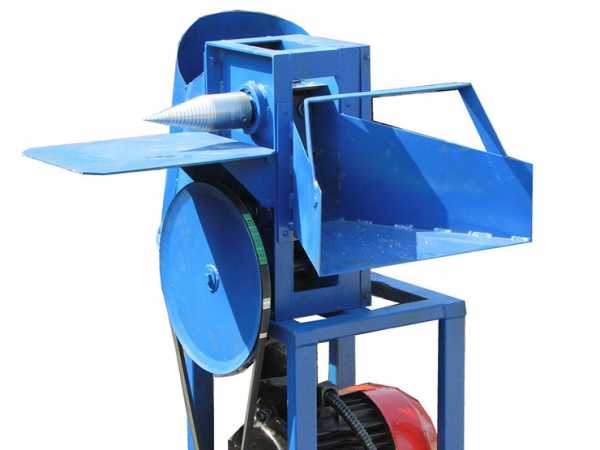

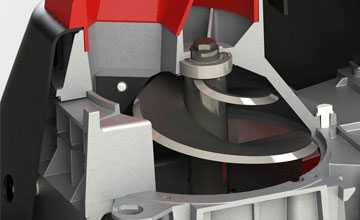

Механизм этого типа подходит для переработки довольно толстых веток (2–5 см), но не может измельчать листья. При попытке переработать листья он нередко забивается, после чего его приходится разбирать и чистить.

Принцип его работы аналогичен функционированию шнековой части мясорубки – вращающийся винт (шнек) окружен металлическим корпусом.

Редуктор обеспечивает медленную скорость вращения шнека, но огромный крутящий момент, благодаря чему гребень шнека сначала измалывает древесину, затем, доводя ее до края корпуса, обрезает об этот край.

Измельчители этого типа довольно дороги, а также обладают небольшой производительностью, поэтому их единственное преимущество – возможность переработки относительно толстых веток.

Щепа по форме напоминает мочало с вкраплением твердых кусочков древесины, поэтому не подходит для производства арболита. Зато ее можно использовать в качестве топлива или настаивать на ней алкоголь.

Также ее можно использовать полученную щепу для копчения продуктов.

Из-за высокой сложности изготовления и малой производительности этот тип измельчительного механизма довольно сложно найти в свободной продаже.

Поэтому его устанавливают лишь на некоторые устройства среднего и высшего ценового диапазона.

Он не обладает никакими серьезными преимуществами перед ножевым и фрезерным механизмом.

Чаще всего его покупают состоятельные люди в качестве дорогой экзотической игрушки.

Мобильность

Большинство садовых измельчителей являются относительно легкими (10–30 кг), поэтому их можно перевозить в автомобиле или на ручной тележке.

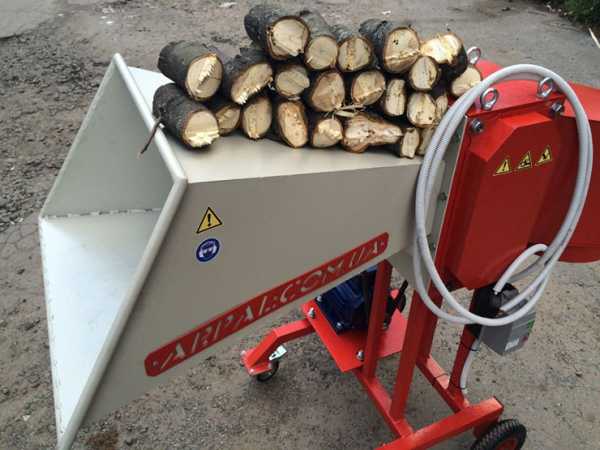

Кроме того, часть аппаратов оснащают колесиками, поэтому их гораздо легче транспортировать до машины или тележки до места работы, чем устройства без колес.

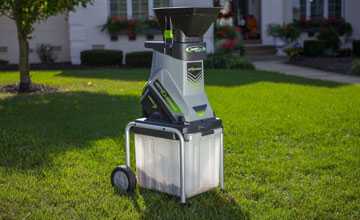

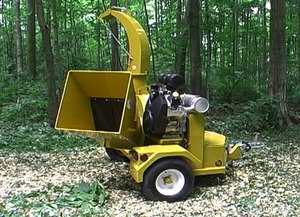

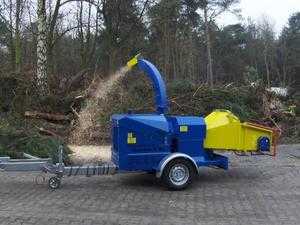

Самые мощные аппараты, которые подходят для измельчения любой древесины нередко устанавливают на несамоходное шасси или прицеп легкового автомобиля.

Подробно о прицепных измельчителях мы рассказывали здесь.

Однако наибольшей популярностью пользуются полустационарные устройства, которые приходится переносить вручную, ведь они обходятся дешевле мобильных.

Тип двигателя

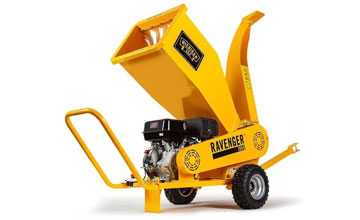

На садовых измельчителях устанавливают электрические и бензиновые двигатели.

Первые менее требовательны к регулярному обслуживанию и заметно дешевле, но могут работать лишь от сети переменного тока, поэтому устройства, оснащенные этими моторами можно использовать лишь там, где есть розетки. Подробно о них читайте в материале про электрические садовые измельчители.

Бензиновые очень требовательны к обслуживанию, ведь необходимо регулярно:

• менять масло;
• менять свечи;
• промывать воздушный фильтр;
• менять или промывать топливный фильтр.

Затраты на переработку одного и того же объема обрезков в бензиновых аппаратах будут в несколько раз выше. Это связано с тем, что цена бензина гораздо выше стоимости электроэнергии.

Зато бензиновые измельчители можно использовать там, куда не проложены электрические линии и нет возможности подключиться к генератору.

Больше о преимуществах, недостатках, а также популярных моделях бензиновых измельчителей мы рассказывали тут.

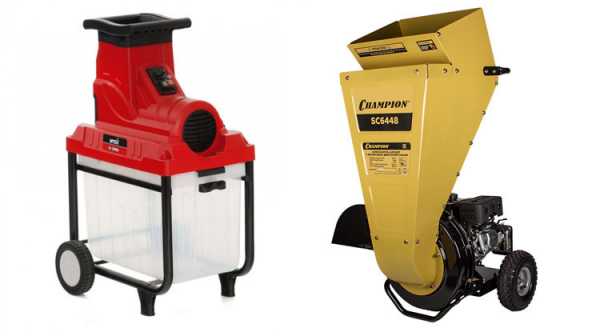

Рейтинг лучших моделей для дачи и сада

Поскольку наивысшим спросом среди покупателей пользуются электрические измельчители, мы составили рейтинг лучших моделей этого вида аппаратов. В него вошла техника разных ценовых сегментов как отечественного, так и зарубежного производства.

Отдельный материал посвящен садовым измельчителям от компании Зубр, ведь они пользуются особенно высокой популярностью.

Как сделать садовый измельчитель самостоятельно?

Довольно высокая стоимость покупных моделей с хорошей производительностью вынуждает многих умельцев самостоятельно делать шредер для дерева на дачу и другой участок.

При этом приходится искать баланс между доступными деталями и системой измельчения, ведь для желаемой системы может не оказаться доступных деталей или их стоимость будет слишком высока, поэтому придется выбирать какую-то другую систему.

Кроме того, самостоятельное изготовление такого устройства невозможно без умения хотя бы на среднем уровне выполнять следующие работы:

• чертежные;
• сварочные;
• слесарные;
• инструментальные;
• электротехнические.

Более подробную информацию о различных типах самодельных устройств и их изготовлении вы найдете в статье Как сделать измельчитель веток своими руками.

Вывод

Садовые измельчители отличаются от рубительных машин тем, что помимо древесины могут перерабатывать и зеленую массу, то есть:

• листья;
• траву;
• ботву.

Кроме того, они предназначены для измельчения нетолстых веток, поэтому в них используют моторы малой мощности и особые механизмы измельчения.

Теперь вы знаете:

• для чего нужен измельчитель веток;
• как работают садовые агрегаты различных типов;
• чем отличаются друг от друга;
• какими достоинствами и недостатками обладают;
• какие модели считаются лучшими в своем ценовом диапазоне.

rcycle.net

виды и классификация, уход и безопасность при работе

Дробилка для дерева — это машина, которую используют в перерабатывающей промышленности, на деревообрабатывающих предприятиях и на предприятиях сферы услуг. С помощью такого оборудования отходы из дерева измельчаются в технологическую щепку и подготавливаются как сырье для применения в производственном процессе предприятия.

Технический этап измельчения древесины включает в себя:

• транспортировку сырья на основное производство;
• измельчение сырья в машине;
• формирование полученного сырья по фракциям, с удалением кусков не соответствующим технологическим параметрам;
• отгрузка готовой продукции покупателям после формирования.

Из технологической щепки может быть изготовлена прессованная плита, бумага или картон, брикеты и многое другое. Предприятия сферы услуг измельчают древесину для последующей утилизации.

Нередко такого типа устройства, но в облегченном варианте используются на подсобных хозяйствах, для того чтобы измельчить мусор после обрезки деревьев, веток или для получения материала, который накладывается под растения для удержания влаги, замедления роста сорняков.

Виды дробилок для дерева

Различают дробилки:

• стандартные;
• универсальные.

Стандартные перерабатывают дерево от одного метра в длину, а универсальные используются для переработки небольших веток, брусков.

По типу мотора дробилки бывают:

• электрические;
• автономные (дизельные или бензиновые).

У электрических, как правило, небольшой вес, работают они при малой номинальной мощности, достаточно двух киловатт, но может быть и более. В таких моделях человек закладывает древесину в оборудование самостоятельно, а основной элемент, который используется в работе механизма, это диск для резки.

Полупрофессиональные и профессиональные дробилки для древесины работают, как правило, на жидком топливе, хотя среди профессиональных встречаются машины с электрическим двигателем. Они имеют большие габариты и вес, скорость резки.

Классификация

Дробилки классифицируются по технологии измельчения/дробления:

• Щековые. Состоят из подвижной и неподвижной щеки, расположенные друг к другу клинообразно, причем узкая часть клина должна соответствовать параметрам полуфабрикатов из дерева, которые планируется изготавливать. Подвижная щека давит на древесину, которая, засыпается сверху в дробилку приближая её к щеке, неподвижной в процессе работы. Под давлением древесина разрушается до такого же размера, как узкая часть щеки, после чего осыпается.
• Ударно-валковые. В таких машинах в приемное отделение, засыпается древесина, ударяется при работе об вращающиеся друг к другу валки, разрушается и высыпается из выходного отверстия.
• Конусные. Представляют собой стакан и движущийся конусообразный палец. Древесина засыпается в стакан, конусообразный палец входит в стакан ломает сырье, а при выходе разрушает его до нужных размеров и осыпает.
• Барабанные. Оборудование состоит из барабана куда поступает древесина. При включении оборудования сырье разрушается от удара друг об друга, когда барабан доводится до необходимой скорости.
• Роликовые. Состоят из ролика и чаши, ролик раскручивается, постепенно приближаясь к чаше, сырье измельчается, попадая между чашей и роликом.
• Молотковые. Состоят из, закрепленных на роторе молотках. Сверху засыпается сырье при вращении ротора разбивается на мелкие части молотками и осыпается.

Дробилку для дерева можно классифицировать по размерам измельчения древесины:

• Технологическая щепа. Для технологической щепы существует государственный стандарт, который отражает требования к конечному результату, а именно размеры щепы, качество, массовую долю остатков в процентах на ситах с различным диаметром и поддоне.
• Специальная стружка. Важное значение отводится параметрам настройки машины, ведь от этого зависит размер стружки, которая используется при изготовлении древесно-стружечных плит.
• Древесная измельченная фракция. К ней относится древесная мука, древесная пыль и другая измельченная фракция из дерева, которые используются при производстве линолеума, линкруста, стекла и другой готовой продукции.

Технические характеристики механизма

Особенностью рыночной экономики является широкий ассортимент предложений такого оборудования зарубежными и отечественными производителями, поэтому покупатель должен знать основные технические характеристики механизма, на которые он должен обратить внимание при покупке:

• Мощность установки. Именно она основа производительности.
• Назначение агрегата. Одни необходимы для измельчения веток, травы, другие для дробления бревен, деревьев.
• Вид топлива. Одни работают только на электричестве, другие как на электричестве, так и на бензине или дизельном топливе.
• Мобильность установки. От этого зависят габариты дробилки, вес, быстрота работы.
• Функциональные возможности. Универсальные приспособления используются, как правило, в быту и имеют несложную конструкцию, в таких механизмах, как правило, один режим измельчения, в профессиональных уровень дробления можно регулировать.

Если останавливаться на производителях такого промышленного оборудования, как дробилки одно из лидирующих мест занимают:

• немецкие фирмы «Pallman», «Hombak», «Maier»;
• китайская «Kefid»;
• российские фирмы «РубМастер» и «БиоСфера».

Уход

Перед использованием оборудования необходимо тщательно изучить техническую документацию, чтобы по незнанию не вывести из строя механизм. Следует обратить внимание на такие моменты:

• Сырье, поступающее в машину должно быть того же размера, который предусмотрен инструкцией.
• Необходимо тщательно следить за сырьем, которое засыпается в дробилку, чтобы не попадали камни, стекло, пластик и другой материал.
• Стараться избегать попаданию в механизм корней с землей, которая находится на корневой системе.
• Чтобы увеличить срок эксплуатации измельчителя древесные отходы должны быть свежими.

Техника безопасности

При работе на дробилке необходимо соблюдать правила охраны труда, чтобы не получить травму. В процессе дробления сырья непроизвольно могут разлетаться в разные стороны щепки, поэтому необходимо работать в маске, специальных защитных очках и в головном уборе. Одеться нужно так, чтобы части одежды не смогли попасть в измельчитель. На руках должны быть перчатки, которые не сползают с рук. Главное, ни в коем случае нельзя поправлять, доставать предметы, застрявшие в работающем механизме.

tokar.guru

измельчитель веток, «насадка» для болгарки своими руками

Доброго времени суток, уважаемые самоделкины!
Данная статья будет интересна всем, у кого бывает большое количество древесных отходов, либо тем, кто заготавливает древесину на зиму. Автор канала «Make it Extreme» сделал мощный измельчитель веток, обрезков досок и тому подобного. Агрегат с легкостью превращает это в мелкую щепку и опилки.

После такой переработки сырье можно использовать, например, для изготовления топливных брикетов.
Кстати говоря, болгарку можно будет снять и использовать по своему назначению за считанные секунды. А это — немаловажно, ведь иногда, при изготовлении различных аппаратов на ее основе — разобрать бывает даже невозможно. Так что эту самоделку можно смело назвать именно насадкой для болгарки.

Для создания данного агрегата потребуются следующие материалы.
1. Стальной лист не менее 6 мм толщиной.
2. Стальной уголок, либо профильная труба.
3. Стальная болванка около 50 мм в диаметре, для обработки на токарном.
4. Болгарка.
5. Цепь для бензопилы.
6. Два фланца с подшипниками.
7. Краска аэрозоль.
8. Стальной швеллер.

Инструменты.
1. Токарный станок.
2. Сварочный аппарат.
3. Углорез по металлу.
4. Болгарка с обычными и зачистными дисками.

Итак, автор приступает к изготовлению.
Первым делом изготавливает из одной большой цепи около дюжины маленьких. Каждое из которых состоит из 11 звеньев.

Отрезает при помощи дисковой пилы кусочек стального кругляка.

И, зажав в патроне токарного станка, начинает вытачивать основную деталь будущей дробилки — вал.

Периодически поливает заготовку СОЖ (смазочно — охлаждающая жидкость).


Добивается, что бы на внешний диаметр заготовки плотно сели цепочки.

С двух сторон обтачивает вал под диаметр подшипника.

Подшипник с фланцем плотно сел.

Переворачивает вал, подготавливает и нарезает резьбу для переходной муфты.

Резьба готова, проверка соединения с муфтой.


Далее, нарезает резьбу для зажимного кольца.


И вытачивает само кольцо.

Вот такой вал получился.

Приступает к его сборке. Накручивает зажимное кольцо.

Затем фланцы с подшипниками.

Переходную муфту.

И примеряет болгарку.

«Ходовая часть» готова.

Теперь автору нужно изготовить разделительные кольца, для этого обтачивает трубу так, что бы плотно села цепь. Но уперлась не «зубами», а звеньями.

Диаметр подогнан, можно нарезать колечки. Их толщина такова, что бы два ножа цепи не касались друг друга.

Теперь автор может собирать режущую часть вала. Надевает на него два кольца.

Затем цепочку и одно кольцо.

Повторяет до тех пор, пока не наберет нужное количество.

Последним одевает еще одно широкое кольцо, наверное ему пришлось подгонять под размер.

И закручивает зажимное кольцо, сдавливая все элементы между собой.

Итак, сердце измельчителя готово.

Следующий этап — изготовление рамы. Для начала, из швеллера, автор изготавливает стойки для вала.
Нарезает швеллер углорезом.


Установив коронку по металлу на сверлильный станок, делает посадочные отверстия для фланцев.

На этом же станке сверлит отверстия для болтов.

Собирает стойку, фиксирует фланец болтами при помощи гайковерта.

Стойки готовы.

Вставляет вал в подшипники, фиксирует переходной муфтой.

Начинает собирать раму. Приваривает нижний, затем верхние уголки к швеллеру.

В качестве основания будет использовать стальной лист, устанавливает раму с валом на него.


Проваривает все соединения.


Из стального листа изготавливает заднюю стенку для подающего лотка. Зажимает его в тисках и сгибает в несколько этапов, в нижней части необходимо получить изгиб. Он нужен для того, что бы ветки и палки лучше прижимало к режущей части.

Устанавливает стенку на свое место, хорошо виден ее изгиб.


Прихватывает сваркой заднюю и переднюю стенки.


Затем и боковые, последнюю стенку прижимает струбциной.

Проваривает все швы.

Итак, финишная прямая. конструкция готова, поверхности зачищены. Автор, к сожалению не показал момент, как он делал крепление для болгарки и выходное отверстие.

Окрашивает дробилку из аэрозольного баллончика.


Краска на измельчителе просохла, осталось установить болгарку.

Вперед, к испытаниям!

Ветки и небольшие куски досок разрывает в щепки, все отлично!
Вероятно, в плане улучшения качества получаемой продукции, а точнее, получения более мелкой фракции, необходимо немного доработать подающий лоток. А именно, сделать на изгибе задней стенки либо насечки, либо наварить шипы. Это не позволит пиле протягивать ветки целиком, а именно резать ножами.

Спасибо автору за очередную, нестандартную идею применения болгарки!
Соблюдайте технику безопасности, не кидайте в дробилку лом…

Всем хороших идей!

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

самодельная садовая дробилка, виды инструмента

Каждый садовод, выполняя осеннюю или весеннюю обрезку деревьев, задается вопросом складирования или утилизации веток. Даже при работе с маленьким садом их накапливается более чем достаточно. Конечно, обрезанные ветки можно сжечь, но, во-первых, пока они еще сырые и это проблематично, во-вторых, наносится вред экологии. Для решения этой проблемы можно сделать измельчитель веток своими руками.

Виды агрегатов

Наиболее простым выходом из этой ситуации является измельчить их в щепу, а уже ее использовать по своему усмотрению. Например, использовать для компоста, замульчировать почву и т. п. Для переработки веток в щепу понадобится садовый измельчитель. На сегодняшний день производители предлагают множество моделей такого необходимого в хозяйстве инструмента, но их объединяет общий недостаток — высокая цена.

Можно изготовить измельчитель веток садовый электрический своими руками. Главным элементом любого садового измельчителя является рабочий механизм, непосредственно измельчающий ветки в щепу. Кстати, их классифицируют по конструкции этого механизма. Чтобы изготовить измельчитель веток своими руками, лучше всего выбрать один из двух вариантов исполнения механизма измельчения: с дисковым измельчителем или с режущим механизмом из циркуляционной пилы.

В дисковом агрегате ветви деревьев измельчаются в щепу при помощи острых ножей, которые прикрепляются к массивному маховику. Конструкция позволяет с легкостью дробить большой объем веток.

Главным недостатком, является периодическая необходимость заточки режущих ножей. Без этого эффективность работы резко снижается и возрастает расход электроэнергии или топлива (в зависимости от типа привода).

Ножи изготавливаются из прочной, крепкой стали, поэтому их заточка довольно непростая задача. Возможно, придется обращаться за помощью к мастеру. В дробилках второго типа в подаваемую древесину буквально вгрызается механизм из нескольких десятков циркуляционных пил. По сравнению с дисковым агрегатом скорость заметно ниже, однако и щепа получается гораздо мельче. Из нее можно даже делать топливные брикеты.

Инструмент такого типа не требует периодической заточки, в случае полного износа потребуется замена режущих элементов. С одной стороны, это удобно, а с другой — затратно, однако для среднего домохозяйства, при использовании качественных циркуляционных дисков период между установкой и заменой может достигать 10 лет.

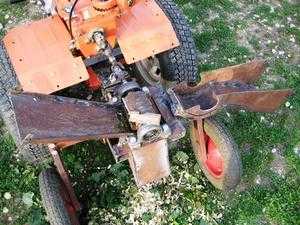

В качестве привода измельчителя веток садового может служить электрический или бензиновый (дизельный) двигатель.

Его своими руками, естественно, не изготовить, приобретается готовым. Он должен обеспечивать достаточный крутящий момент и развивать обороты до 1500 об/мин.

В принципе, при помощи редуктора можно уменьшить скорость вращения и увеличить крутящий момент, однако это усложнит конструкцию дробилки. Для дискового измельчителя, за счет применения массивного маховика, можно использовать привод с меньшим показателем развиваемого усилия.

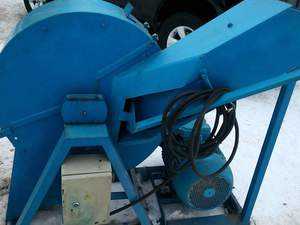

Изготовление дискового измельчителя

Сделать такой агрегат несложно. Чтобы сделать самодельный дисковый измельчитель веток понадобится следующий набор материалов:

• Листовой металлопрокат толщиной 4 мм для изготовления бункера и защитного кожуха.
• Крепежные метизы.
• Полоса толщиной из крепкой, закаленной стали на изготовление ножей. Можно использовать рессору из грузового автомобиля.
• Металлопрокат для изготовления рамы. Идеально подойдет профильная или круглая труба, также можно подобрать готовый остов.
• Маховик или материал для его изготовления.
• Вал диаметром 20 мм. Можно приобрести готовый или заказать токарю.
• Два 307 подшипника.
• Обоймы подшипников, которые в последующем будут приварены к раме.

Для проведения работ также понадобится болгарка, дрель, сварочный аппарат и расходники к ним. В маховике делается отверстия под вал. Если нет готового маховика, его следует изготовить из стального листа толщиной около 15 мм.

В домашних условиях выполнить такую работу невозможно, понадобится помощь токаря-фрезеровщика. Из рессоры или полосы вырезаются ножи и прикрепляются к маховику с углом наклона в 30 градусов. Затем изготавливается рама и загрузочный бункер. Собирается воедино конструкция из ножей, маховика, вала, подшипников, их обойм и рамы.

Устанавливается защитный кожух и загрузочный бункер. Финальный аккорд — установка двигателя и соединение его с рабочим органом посредством ременной или прямой передачи. В случае выбора ременной передачи необходимо предусмотреть механизм регулировки натяжения ремня. После покраски работы по изготовлению самодельного измельчителя веток дискового типа можно считать законченными.

Дробилка с матрицей из циркуляционных пил

Это — тоже несложное в изготовлении устройство. Для того чтобы изготовить садовый измельчитель своими руками такого типа понадобятся:

• 20 штук качественных циркуляционные пил, желательно с твердосплавными напайками.
• Крепежные метизы.
• Разделительные шайбы для пил. Необходимо 19 штук толщиной 4−5 мм.
• Листовой металлопрокат для изготовления бункера и защитного кожуха.
• Готовая рама или материал для ее изготовления.
• Два подшипника № 307.
• Вал диаметром 20 мм с резьбой.
• Обоймы подшипника.

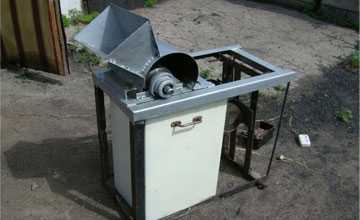

Измельчитель древесины своими руками готов!

Как видно, набор во многом пересекается с материалами для изготовления дискового измельчителя. На валу собирается матрица из пил, путем последовательного размещения пил и разделительных шайб. Затем эта конструкция зажимается гайками.

Дабы исключить возможность раскручивания во время работ, после затягивания кренят резьбу или используют специальные фиксирующие шайбы. Дальнейшая последовательность действий идентична работам по изготовлению дисковой дробилки.

sotka.guru

чертежи, схемы, виды конструкции и пошаговая инструкция

Каждую осень после обрезки деревьев остаётся много маленьких веток. Часто это становится проблемой, так как их складирование требует места. Рубка веток вручную занимает много времени, а цены на специальные агрегаты высоки. Чтобы не тратить деньги, можно сделать измельчитель веток своими руками. Этот способ позволит заготавливать и перерабатывать древесину довольно быстро и легко. Измельчённые дрова можно прессовать в пеллеты для отопления в зимнее время.

Измельчитель веток можно сделать собственноручно

Разновидности измельчителей

Приспособления для переработки веток имеют множество названий: щепорезка, щеподробилка, веткоизмельчитель, шредер, веткодробилка, веткорезка, сечкарня и т.д. Вне зависимости от названия их конструкция практически одинаковая. Устройство измельчителя веток включает в себя:

1. Два бункера. В один подаётся древесина для измельчения, а с другого выгружается готовая щепа.
2. Защитный кожух.
3. Рама из стали. На неё крепятся все элементы конструкции.
4. Привод. Применяются бензиновые, дизельные и электрические двигатели, от которых идёт вал.
5. Режущие элементы.
6. Главная передача. Может быть на жёсткой сцепке или на ременной.

Самодельные дробилки для веток подразделяются только по конструкции режущего механизма. Они устроены практически одинаково. Другие элементы могут отличаться по размерам. Можно взять готовые чертежи веткореза (своими руками будет легче собрать устройство по готовым наработкам).

В этом видео вы узнаете, как сделать измельчитель веток своими руками:

Самые распространённые решения:

1. На валу крепится несколько десятков обычных дисковых пил, которые выполнены из твёрдого металлического сплава.
2. На валу предусматриваются несколько пазов с рубящими ножами (одновальная дробилка). Дробильные элементы выполняются из высокоуглеродистой стали. Древесина подаётся перпендикулярно к ножам.
3. В дисковую дробилку нужно подавать ветки под углом в 45 градусов. Обычно это закладывается в конструкцию бункера.
4. Иногда изготавливают шредер с двумя синхронно вращающимися валами (двухвальная дробилка). Ножи устанавливаются на них. При вращении лезвия сходятся друг с другом в одной точке. Такая конструкция обеспечивает самозатягивание древесины. Подача происходит перпендикулярно ножам.

Повышение крутящего момента обеспечивается за счёт установки маховика. Его насаживают на один из концов вала. Исключением является только дисковая дробилка, так как вместо маховика у неё металлический круг.

Не забываем про все элементы измельчителя

Общее руководство по изготовлению

Сучкодробилку своими руками не получится собрать без определённых навыков работы со сварочным аппаратом, а также без соответствующего инструмента. Чтобы сделать самодельный вал, необходимо будет обращаться в слесарную или токарную мастерскую (если не получится найти старый готовый узел). Процесс изготовления включает в себя такие этапы:

1. Подбор правильной конструкции будущего измельчителя для веток.
2. Выбор двигателя (бензинового, дизельного или электрического) и расчёт передачи.
3. Заготовка всех необходимых материалов и деталей, которые будет необходимо выточить на станке.
4. Сбор основной рамы.
5. Монтаж привода, режущих элементов и главной передачи вращения.
6. Установка защиты и бункеров.

Ременная передача — это самый простой и безопасный вариант. Если случится какая-либо аварийная ситуация, то ремень просто соскочит или порвётся без плохих последствий. О жёсткой сцепке такого сказать нельзя. Для конструкции самодельного шредера лучше выбирать простые варианты:

1. Измельчитель с дисковыми пилами. Отлично подходит для обработки мелкой древесины.
2. Дробилка, работающая по типу фуганка. Она предназначается для веток небольшого диаметра. На выходе получается фракция средних размеров.
3. Дисковый измельчитель. Обрабатывает ветви, диаметр которых менее 5 см.

На этом этапе выбор щепорезки окончен. Теперь нужно переходить к заготовке всех необходимых материалов и инструментов.

Подготовка материалов

Для изготовления измельчителя потребуется довольно много металла. Чтобы сэкономить на материалах, можно их часть попробовать отыскать в домашнем хозяйстве. Для сборки рамы необходимы:

1. Одинарный уголок с равными гранями. Ширина начинается от 50 мм.
2. Квадратная труба или два уголка, которые сварены «коробкой». Размер грани — 35 мм.
3. Квадратная труба с гранями в 40 мм.
4. Швеллер номером от 6,5 до 10.
5. Трубы, диаметр которых от 32 до 48 мм.

Не забываем про материалы, например, о швеллере

Для того чтобы закрепить электродвигатель, нужно взять лист металла толщиной 10 мм. Размеры должны соответствовать запроектированному расстоянию между отверстиями для монтажа с запасом 3-5 см. Чтобы натянуть ремень, можно использовать два вида устройств:

1. Отверстия в металлическом листе выполняются не круглыми, а продолговатыми. Это необходимо для того, чтобы была возможность двигать раму и фиксировать болтами.
2. Плита ставится на шарнир (с одной стороны). В таком случае под весом двигателя происходит натяжение ремня. С другой стороны плита фиксируется.

Для сборки самого простого измельчителя для дробления веток придётся купить 20-30 дисковых пил с закалёнными зубцами и такое же количество приставочных шайб (обычно используется диаметр в 20 мм). При таком количестве пил рабочая часть будет составлять около 8 см. В дальнейшем её можно расширять или уменьшать.

У дисковой пилы толщина зубцов немного больше, чем основание, поэтому нельзя крепить отдельные пилы впритык друг к другу. Между ними нужно устанавливать шайбы.

Вал вытачивается на станке из цельной стальной заготовки, но перед этим нужно подобрать два подшипника, под размер которых будет изготавливаться деталь. Необходимо изготовить корпусы для подшипников или же приобрести их в специализированном магазине.

На валу лучше нарезать резьбу с помощью специального инструмента для закрепления дисковых пил. Маховик должен быть выполнен из толстой листовой стали (от 10 мм) или можно использовать какой-либо шкив.

Если же в конструкции шредера предусмотрены рубящие ножи, то основой может служить вал для фуганка, но нужно будет поменять диаметры осей, на которые прессуются подшипники. Рабочую часть лучше сделать размером до 10 см. Ножи обычно вытачиваются на станке из старых автомобильных рессор.

Изготовление рамы

Для любого типа измельчителя необходимо изготовить основу. На станину будут крепиться все остальные элементы конструкции. Её можно сварить из уголков или труб (лучше квадратных).

Рекомендации по изготовлению основы:

1. Высоту станины стоит делать под свой рост.
2. Ширина должна быть достаточной для устойчивого положения всей конструкции (рекомендуется сделать не менее 50 см).
3. Попарно между стойками следует приварить поперечину. Это придаст основе дополнительную жёсткость.
4. Чтобы придать агрегату мобильность, можно прикрепить колёса и ручку. Это позволит быстро и без труда перемещать устройство по всему участку.

Читаем рекомендации по изготовлению рамы

Двигатель устанавливается в створке станины — так он не будет выпирать. Особенно это касается шредеров, которые изготавливаются вручную.

Сборка шредера

Перед началом сборки желательно смазать подшипники. Пилы необходимо устанавливать так, чтобы зубья были вразнобой. Первым делом собирается пакет пил.

Порядок изготовления:

1. Нужно собрать все пилы на валу. Между каждой проложить по шайбе и укрепить режущие элементы с двух сторон гайками.
2. Напрессовать подшипники.
3. Укрепить на концах маховик и шкив.
4. В нескольких миллиметрах от набора пил укрепить контрнож.
5. Установить двигатель и передаточный механизм.
6. Натянуть ремень.

Контрнож устанавливать на раму лучше с помощью болтов, а не сварки, делая при этом овальные отверстия. Это нужно для регулирования расстояния между пилами и плитой. Так можно менять размер фракции готовой щепы.

При завершении монтажа всех необходимых элементов нужно сделать защитный кожух. Для него можно брать тонкий листовой метал. Размеры кожуха могут быть разными. Главное, чтобы работать было удобно и безопасно. Подключать электродвигатель к сети стоит через автомат в 25 А.

Собрать ножевую дробилку можно точно так же, как и дисковую, но сначала необходимо установить ножи на валу. Чтобы щепки получались побольше, нужно режущие кромки ножей выдвинуть за вал.

В конце приваривается бункер. Располагать его нужно так, чтобы ветви подавались перпендикулярно по отношению к режущему валу.

‘; blockSettingArray[0][«setting_type»] = 1; blockSettingArray[0][«element»] = «h2»; blockSettingArray[0][«elementPosition»] = 1; blockSettingArray[0][«elementPlace»] = 1; blockSettingArray[4] = []; blockSettingArray[4][«minSymbols»] = 0; blockSettingArray[4][«minHeaders»] = 0; blockSettingArray[4][«text»] = ‘

‘; blockSettingArray[4][«setting_type»] = 5; blockSettingArray[9] = []; blockSettingArray[9][«minSymbols»] = 0; blockSettingArray[9][«minHeaders»] = 0; blockSettingArray[9][«text»] = ‘

‘; blockSettingArray[9][«setting_type»] = 6; blockSettingArray[9][«elementPlace»] = 90; var jsInputerLaunch = 15;

kaminguru.com

особенности создания самодельной дробилки для дров своими руками по чертежам

В уходе за садом не обойтись без обрезки сухих и старых сучков на кустах и деревьях. Накопившийся за сезон хворост хочется использовать с толком. Считается, что лучше всего пустить его на перегнивание в компост. Этот процесс не только требует много времени, но и портит ландшафт сада. В таком случае дачники начинают задумываться о создании измельчителя веток для отопления своими руками по чертежу.

Разновидности инструмента

Дробильные машины для древесины имеют множество названий. Это и щепорезка, и шредер, и веткоизмельчитель Гризли. Вне зависимости от наименования механизм работы оборудование имеет один принцип.

Состав любой машины для измельчения дров:

• Стальной корпус, на котором находятся рабочие механизмы и детали.
• Электро-, дизельный или бензиновый двигатель.
• Мотор.
• Режущее устройство.
• Ременная передача.
• Кожух.
• 2 ёмкости для передачи сырья и выгрузки готового продукта.

Измельчители, созданные своими руками, могут отличаться по механизму для нарезки. Также машины бывают разных размеров.

Домашние умельцы для создания своими руками веткодробилки по чертежу используют такие решения:

1. На вал прикрепляют 20−30 дисковых пил, которые имеют зубья твёрдого сплава.
2. На валу делают 2−6 продольных пазов, в зависимости от мощности двигателя. На них будут находиться ножи из углеродистой стали. Ветки будут измельчаться под углом 90 градусов к лезвиям.
3. Дробилку насаживают на вал, где прикреплены ножи к кругу. Ветви должны подаваться под углом 45 градусов по отношению к дискам.
4. Чтобы увеличить силу резки в машине, насаживают на свободный край вала маховик.

Не рекомендуется выбирать двухвальный тип. Он сложен в изготовлении, а также требует много затрат. При это производительность у такого агрегата небольшая.

Основные этапы изготовления

Даже простейший измельчитель невозможно сделать без навыков сварочных и слесарных работ. Корпус для подшипников и вал придётся заказывать у токаря в мастерской.

Процесс изготовления имеет несколько этапов:

• Выбор механизма.
• Расчёт главной передачи и приобретение двигателя.
• Выточка деталей на станке.
• Сборка рамы.
• Крепление передачи, привода и механизмов для резки.
• Установка ёмкостей и кожуха.

Главную передачу лучше выбирать ременную. Ведь при эксплуатации с большой нагрузкой или аварии ремень соскочит без каких-либо проблем, чего не стоит ожидать от цепи.

Рекомендации по выбору механизма веткоизмельчителя:

1. Для дробления своими руками веток в щепу оптимальным вариантом считается машина с дисковыми пилами.
2. Остановиться на конструкции под названием фуганка можно, если требуется получить из тонких веток более крупные части.
3. Порубить древесину диаметром не более 5 см сможет аппарат с дисковой дробилкой.

Выбор двигателя

После подбора вида машины необходимо начать заготовку материала и деталей. Важно правильно выбрать мощность ременного привода. От неё зависит, какие ветки по диаметру будет перерабатывать агрегат.

Практические советы по выбору двигателя:

1. Для измельчения травы и тонких сучков подойдёт электродвигатель, мощность которого равна 1,5 кВт. Для более толстых веток стоит выбрать 2,5−3,5 кВт.
2. Если брать бензиновый или дизельный двигатель, то мощность может варьироваться от 5 до 6 л. с. Такое оборудование можно встретить в мотоблоках и маленьких тракторах.
3. Супермощный электромотор специалисты не советуют покупать. Он расходует большое количество энергии при средней продуктивности.

На количество оборотов в двигателе обращать внимание не стоит, они не играют большой роли. Нужная скорость вращения режущих дисков достигается за счёт ременной передачи. Для быстрой работы шредера нужна скорость не более 1,5 тысячи об/мин.

Подготовка материала и рамы

При изготовлении щепорезки требуется немало затрат. Если найти материал в хозяйстве, можно значительно сэкономить на создании шредера. Для изготовления рамы могут подойти такие виды металла:

• Равнополочный одинарный уголок, ширина которого 50−63 мм.
• 2 сваренных уголка коробочкой по 35 мм.
• Профиль 4 на 4 см.
• Швеллер, номер которого может быть от 6,5 до 10.
• Круглые трубы диаметром от 32 до 48 мм.

Электродвигатель крепят на листе из стали, толщина которого равна 10 мм, а размеры соответствуют расстоянию между отверстиями на кромке.

Натянуть ремень можно 2 способами:

• Отверстия для крепления двигателя делают продолговатыми. Они должны фиксироваться болтами.
• Плиту ставят с одной стороны на шарниры, а с другой — на шпильки. Это позволяет подтянуть ремень весом двигателя.

Для простого самодельного измельчителя веток для отопления понадобятся 20−25 приставочных шайб диаметром в 2 см и дисковых пил с твердосплавными наконечниками. Это поможет создать рабочую область в 8 см шириной. Снимая или добавляя плиты, можно с легкостью уменьшить или расширить её.

Крепить дисковые пилы вплотную друг к другу запрещено, ведь их зубья толще основания. Чтобы компенсировать разницу, ставят шайбы между пилами. Вал вытачивают из стального стержня на токарном станке. Перед этим необходимо выбрать 2 подшипника. Под их размер и будет вытачиваться вал. Кроме того, нужно изготовить корпус для подшипников с крепёжными кромками. Нередко их можно встретить в магазине или купить с рук.

Далее нарезают резьбу на валу для крепления пил. Вместо маховика применяют стальной круг толщиной 1 см. Также подойдёт шкив, взятой из сельхозтехники. В качестве контрножа может выступать опорная плита из стали. Её нужно вырезать из металла, толщина которого более 1 см.

Для сбора дробильной машины с дисками также потребуется:

• Круги из стали толщиной от 15 до 20 см. Их диаметр должен варьироваться от 40 до 50 см. Он зависит от мощности двигателя.
• Металл в листах на кожух толщиной более 5 мм.
• Металлический лист не толще 2 мм для сварки ёмкостей.
• Болты с гайками размером 12−16.

Для любого типа измельчителя нужно изготовить основу. На неё в итоге будут крепиться механизмы и привод. Варят её из труб и уголков.

Особые рекомендации создания рамы:

1. Высоту подбирают под рост. Важно, чтобы закладывать сырье было удобно.
2. Ширина рамы не должна быть меньше 50 см, иначе конструкция не будет устойчивой.
3. Между стойками варят поперечины, чтобы придать основе жёсткость.
4. Для мобильности шредера к станине крепят колёса и ручку.
5. Двигатель лучше поставить в створе основы. При этом он не должен выпирать.

Сборка агрегата своими руками

Прежде чем приступать к последнему этапу создания, необходимо обработать смазкой сепараторы подшипников. Для этого заранее следует снять пластиковые колпаки.

Далее собирают шредер в таком порядке:

1. Между пилами на валу кладут шайбы, которые затягивают со всех сторон гайками.
2. Подшипники крепят на вал болтами, а после — на наружный корпус.
3. На вал насаживают маховик и шкив, крепко закрепляя.
4. К зубьям устанавливают вплотную контрножи.
5. Крепят двигатель и передачу, натягивая ремень.

Контрнож рекомендуется устанавливать с помощью болтов. Сварку использовать не стоит, она не позволит регулировать зазор между зубьями и краем плиты. Зубья пил должны находить на контрнож. Как только все детали будут на месте, приходит время монтажа кожуха и ёмкостей для сырья. Их размеры любые, они должны быть безопасны и удобны в эксплуатации. В завершение машину подключают к электросети.

vtothod.ru
