Измельчитель веток своими руками чертежи гризли: самодельный мульчер

Измельчитель веток своими руками чертежи

Измельчитель веток своими руками, чертежи, устройство и его составные части.

Принцип действия – электрический двигатель передает крутящий момент на режущий инструмент при помощи клиноременной и шестеренчатой передач.

Как сделать садовый измельчитель своими руками, используя мотор и дисковые пилы

Ветки подаются в рабочую зону, измельчаются и собираются в мешок, закрепленный на выходе бункера.

Представленная к рассмотрению конструкция состоит из следующих составных элементов:

  1. Обшивка каркаса.
  2. Каркас.
  3. Корпус редуктора.
  4. Рабочий вал.
  5. Ведущий вал.
  6. Клиновидный ремень.
  7. Электродвигатель АИРЕ 100S4.
  8. Поворотная площадка.

Прежде чем приступить к разработке проекта, необходимо определиться с техническим заданием (ТЗ) на проектирование:

  • частота вращения рабочего вала – 200 (об/мин)
  • ширина режущей кромки инструмента – 178 (мм)
  • привод – электрический
  • мощность электрического однофазного двигателя – 2,2 (кВт)

Имея ТЗ, начнем разработку конструкции.

ПЕРВОЕ – произведем небольшой расчет

Количество оборотов в минуту рабочего вала (р) рассчитывается по формуле: р = д / (К1 + К2)

К1 = z2 / z1
K2 = d2 / d1

где:
К1 – передаточное число зубчатой передачи
К2 – передаточное число ременной передачи
д – количество оборотов электродвигателя
z1 – количество зубьев ведущей шестерни
z2 – количество зубьев ведомой шестерни
d1 – диаметр ведущего шкива
d2 – диаметр ведомого шкива

Выберем из стандартного ряда японских производителей, цилиндрические прямозубые шестерни для шестеренчатой передачи

z1 = 15 (зуб.)
z2 = 50 (зуб.)

К1 = 50 / 15 = 3,33

Номинальные расчетные диаметры шкивов клиноременной передачи:

d1 = 71 (мм)
d2 = 280 (мм)

К2 = 280 / 71 = 3,94

Длина ремня рассчитывается по формуле: L = 2a + l1 + l2
Длина полуокружности определяется по формуле: l = D/360

l1 = 3,14 х 280 х 218,81 / 360 = 534,38 (мм)
l2 = 3,14 х 71 х 147,19 / 360 = 91,15 (мм)

L = 354,94 х 2 +534,38 + 91,15 = 1335,41 (мм)

Из таблицы стандартного ряда, выбираем ремень Z-1320 (мм).

Подставим значения в формулу и получим обороты рабочего вала:

р = 1440 / ( 3,33 + 3,94) 198 (об/мин)

ВТОРОЕ – выберем подшипники.

Для ведомых валов – подшипник № 6210 (50 х 90 х 20 (мм), 4 шт.).
Для ведущего вала – подшипник № 6207 (35 х 72 х 17 (мм), 2 шт.).

ТРЕТЬЕ – приступаем к конструированию элементов измельчителя веток.

Рабочий (ведомый) вал

  1. Втулка.
  2. Вал.
  3. Режущий элемент.
  4. Винт М12 х 35 с внутренним шестигранником.
  5. Пружинная шайба А12.
  6. Стопорное кольцо 40 х 2,5.
  7. Шестерня MSGA4-50 (z2).
  8. Подшипник № 6210.

Пример построения чертежа рабочего вала веткоизмельчителя.

Ведущий вал

  1. Стопорное кольцо 30 х 2.
  2. Шестерня MSGВ4-15 (z1).
  3. Втулка.
  4. Вал.
  5. Подшипник № 6207.
  6. Шкив ведомый (d2).

Корпус редуктора

Каркас

Поворотная плита

Каркас и составные элементы

Чертеж веткоизмельчителя

Обшивка каркаса

Вот такая конструкция измельчителя веток у нас получилась.

Заказать чертеж

Поделитесь с друзьями!

МЕГА МАШИНЫ. ТЕХНИКА по РАСЧИСТКИ ЛЕСА — ТОП 8

Лови Момент

3 меc назад

МЕГА МАШИНЫ. Техника по РАСЧИСТКИ ЛЕСА — ТОП 8. В сегодняшнем выпуске мы посмотрим на топ 8 невероятных мегамашин для расчистки леса, мощные комбайны и трактора. Мы детально рассмотрим как применяется тяжелая техника (машины монстры) для расчистки растительности. ПОДПИСЫВАЙТЕСЬ на канал, и узнавайте о всех технологичных новинках первыми.

► https://goo.gl/eUhWHj MERIPEAT MJK-350 Финский профилировщик MeriPeat MJK-350 предназначен для подготовки заросшей и заболоченной почвы под сельскохозяйственное использование. https://www.youtube.com/channel/UC4YbJxnp2OWQHnd-2ABJhkA https://www.youtube.com/watch?v=0gG_GNTm22k RANCHWORX TANDEM AERATOR RanchWorx Tandem Aerator разработан с нуля для аэрации пастбищ и управления земельными ресурсами. Благодаря использованию ножей RanchTech, конструкции из толстолистовой стали и шипов сложной формы, его возможности варьируются от максимальной, для закрепления уже используемых грунтов, до зачистки и подготовки земель под пастбища или плодородные поля, в зависимости от настроек положения рабочих барабанов.

Измельчитель веток своими руками чертежи

https://www.youtube.com/channel/UCLvqmeMyW9tUv_ZS8Z1vDlw https://www.youtube.com/watch?v=UEGIf06loEY DEBRUIN CHOPPER ROLLER Debruin Chopper Roller — это простые, сверхмощные машины, выполненные как единичные катки либо в виде тандема шириной 3 м. https://www.youtube.com/channel/UCQsaRlZfnikdYE3MBqrsZ-Q https://www.youtube.com/watch?v=ztN3vfjy_o4 KWIK-TRIM 53 мобильный обрезчик деревьев. Kwik-Trim – разработан американской компанией Loftness Manufacturing. Машина предназначена для обрезки сучков и ухода за деревьями в коммунальном и парковом хозяйстве, в садах, лесничествах и пр. https://www.youtube.com/user/Loftness2010/featured https://www.youtube.com/watch?v=s7tRYbUQitI https://www.youtube.com/watch?v=grQGM6HdByc SUPER FORREST Валка деревьев – процесс сложный, но порой не меньше сложности доставляет процесс утилизации. Однако благодаря использованию современных технологий, на свет появилось уникальное специализированное оборудование, позволяющее из отходов древесины производить мульчу, пригодную для производства ДСП, ДВП, для животноводства и озеленения. https://www.youtube.com/channel/UCvv9ND8RFuXDyYNtAHdp_tQ https://www.youtube.com/watch?v=5566Fy9IW3U BUCKETMOUTH TSG1000 Bucketmouth уже более десяти лет участвует в подготовке сельхозугодий и землеустройстве и в крупнейших ландшафтных работах по всему миру. Мульчер фактически приумножает прибыльность компаний, использующих такие системы. https://www.youtube.com/user/SateraEngineering/feed https://www.youtube.com/watch?v=mOipL6LaE8c https://www.youtube.com/watch?v=RU-Z7vi0Jzw PONSSE K121 Погрузчик предназначенный для отгрузки леса-кругляка в тяжёлых условиях — на склонах, в заболоченных районах, в условиях ограниченного пространства. https://www.youtube.com/channel/UCYVN2LI8FG9pTJtgLRvnmCg https://www.youtube.com/watch?v=lvm3xYt1AVg KUBOTA X080 Advanced Forest Equipment, Inc. разработала оригинальный, профессиональный, дисковый мульчер для использования в качестве навесного оборудования для экскаватора. https://www.youtube.com/channel/UCZ42JYbFLCxSaJvXw5vVLpA https://www.youtube.com/watch?v=zY7DkTE4w-4 https://www.youtube.com/watch?v=pseoBMadBIs

Измельчитель веток своими руками чертежи

Измельчитель веток своими руками, чертежи, устройство и его составные части.

Садовый измельчитель своими руками: избавляемся от веток на загородном участке

Принцип действия – электрический двигатель передает крутящий момент на режущий инструмент при помощи клиноременной и шестеренчатой передач. Ветки подаются в рабочую зону, измельчаются и собираются в мешок, закрепленный на выходе бункера.

Представленная к рассмотрению конструкция состоит из следующих составных элементов:

  1. Обшивка каркаса.
  2. Каркас.
  3. Корпус редуктора.
  4. Рабочий вал.
  5. Ведущий вал.
  6. Клиновидный ремень.
  7. Электродвигатель АИРЕ 100S4.
  8. Поворотная площадка.

Прежде чем приступить к разработке проекта, необходимо определиться с техническим заданием (ТЗ) на проектирование:

  • частота вращения рабочего вала – 200 (об/мин)
  • ширина режущей кромки инструмента – 178 (мм)
  • привод – электрический
  • мощность электрического однофазного двигателя – 2,2 (кВт)

Имея ТЗ, начнем разработку конструкции.

ПЕРВОЕ – произведем небольшой расчет

Количество оборотов в минуту рабочего вала (р) рассчитывается по формуле: р = д / (К1 + К2)

К1 = z2 / z1
K2 = d2 / d1

где:
К1 – передаточное число зубчатой передачи
К2 – передаточное число ременной передачи
д – количество оборотов электродвигателя
z1 – количество зубьев ведущей шестерни
z2 – количество зубьев ведомой шестерни
d1 – диаметр ведущего шкива
d2 – диаметр ведомого шкива

Выберем из стандартного ряда японских производителей, цилиндрические прямозубые шестерни для шестеренчатой передачи

z1 = 15 (зуб.)
z2 = 50 (зуб.)

К1 = 50 / 15 = 3,33

Номинальные расчетные диаметры шкивов клиноременной передачи:

d1 = 71 (мм)
d2 = 280 (мм)

К2 = 280 / 71 = 3,94

Длина ремня рассчитывается по формуле: L = 2a + l1 + l2
Длина полуокружности определяется по формуле: l = D/360

l1 = 3,14 х 280 х 218,81 / 360 = 534,38 (мм)
l2 = 3,14 х 71 х 147,19 / 360 = 91,15 (мм)

L = 354,94 х 2 +534,38 + 91,15 = 1335,41 (мм)

Из таблицы стандартного ряда, выбираем ремень Z-1320 (мм).

Подставим значения в формулу и получим обороты рабочего вала:

р = 1440 / ( 3,33 + 3,94) 198 (об/мин)

ВТОРОЕ – выберем подшипники.

Для ведомых валов – подшипник № 6210 (50 х 90 х 20 (мм), 4 шт.).
Для ведущего вала – подшипник № 6207 (35 х 72 х 17 (мм), 2 шт.).

ТРЕТЬЕ – приступаем к конструированию элементов измельчителя веток.

Рабочий (ведомый) вал

  1. Втулка.
  2. Вал.
  3. Режущий элемент.
  4. Винт М12 х 35 с внутренним шестигранником.
  5. Пружинная шайба А12.
  6. Стопорное кольцо 40 х 2,5.
  7. Шестерня MSGA4-50 (z2).
  8. Подшипник № 6210.

Пример построения чертежа рабочего вала веткоизмельчителя.

Ведущий вал

  1. Стопорное кольцо 30 х 2.
  2. Шестерня MSGВ4-15 (z1).
  3. Втулка.
  4. Вал.
  5. Подшипник № 6207.
  6. Шкив ведомый (d2).

Корпус редуктора

Каркас

Поворотная плита

Каркас и составные элементы

Чертеж веткоизмельчителя

Обшивка каркаса

Вот такая конструкция измельчителя веток у нас получилась.

Заказать чертеж

Поделитесь с друзьями!

Подрібнювач гілок для мотоблоку. Полтава. (ЧП Крючков А.А.). Відгук про агрегат.

Не знайшов в мережі достатньо інформації по цьому пристрою від користувачів. Тому хочу написати свої перші враження.

Позитивні:

1. Менеджери спрацювали дуже ефективно. Оплатив в понеділок, отримав в середу перевізником інтайм. Доставка обійшлась в 385грн.
2. В комплекті було все. Зборка інтуїтивно зрозуміла. Болтів навіть з запасом.
3. На вигляд досить «добротний». Скажімо так: «Розумна економія на металі»
4. В комплект входив ремінь для шківа.
5. Якщо деревина свіжа, то дійсно можна рубати до 5 см.
6. Гілки обрубувати не потрібно, затягує все. Тобто втягує разом з гілками.

Негативні:

1. Кріплення до самого мотоблоку не дуже продумане. Просто 3 отвори в ряд. Власне через середній отвір напевно планувалось натяжний болт просувати. Бо на нашому мотоблокові саме так. Але ж не доцільно, на мою думку, щоразу регулювати натяжку пасів. Вирішили наваркою двох пластин, що дало можливість не чіпати натяжний.
2. Може на відео не дуже видно, але нахил агрегату трішки на вхідну «лійку». Через це виникає проблема з видаленням нарубаних гілок. На відео видно як я допомагаю рукою. Будемо змінювати нахил. На кріплені доведеться підрізати і вварювати клинчик.
3. Вихідна «лійка», на нашу думку, встановлена зависоко або, можливо, мала б бути на усю висоту агрегату. На відео видно, що частина гілок потрапляю поза лійкою у низ (попередньо, тому, що вдаряється об нижню частину лійки). Там ці обрубки накопичуються і, якщо не видаляти, можуть навіть заклинити. Будемо переробляти відвідну лійку. Точно треба збільшити нахил нижньої площини, можливо навіть доцільно буде її вкоротити. Поки остаточного рішення немає.
4. Окремі зауваження до транспортного кріплення. Важкий верх робить з нього такий маховик, що на кривій дорозі можна транспортувати лиши на дуже малій швидкості. Тут поки немає якихось явних рішень.

Загальне враження:
В цілому пристрій виконує покладені на нього задачі навіть у заводському варіанті. На ринку він найдешевший з знайдених нами, звичайно це не виправдання недоліків, але й нарікань майже немає.

Собираем садовый измельчитель веток своими руками — второй способ

Основне, що “купив-вчепив-користуйся” тут виконується. За 5 годин намолотили 20 таких мішків як на відео. Спалили десь 2 л солярки. Мотоблок на 8 конячок (5кВт) майже повністю справлявся. Якщо гілка затовста він просто глох. Можливо потужніший не мав би цієї проблеми.

Ще окремо треба відзначити колун, от він якраз повністю задовольнив. До нього питань немає. Кололи ним навіть пеньки з корінням. Справився повністю.

Измельчитель веток своими руками чертежи

Измельчитель веток своими руками, чертежи, устройство и его составные части.

Принцип действия – электрический двигатель передает крутящий момент на режущий инструмент при помощи клиноременной и шестеренчатой передач.

Измельчитель веток своими руками.

Ветки подаются в рабочую зону, измельчаются и собираются в мешок, закрепленный на выходе бункера.

Представленная к рассмотрению конструкция состоит из следующих составных элементов:

  1. Обшивка каркаса.
  2. Каркас.
  3. Корпус редуктора.
  4. Рабочий вал.
  5. Ведущий вал.
  6. Клиновидный ремень.
  7. Электродвигатель АИРЕ 100S4.
  8. Поворотная площадка.

Прежде чем приступить к разработке проекта, необходимо определиться с техническим заданием (ТЗ) на проектирование:

  • частота вращения рабочего вала – 200 (об/мин)
  • ширина режущей кромки инструмента – 178 (мм)
  • привод – электрический
  • мощность электрического однофазного двигателя – 2,2 (кВт)

Имея ТЗ, начнем разработку конструкции.

ПЕРВОЕ – произведем небольшой расчет

Количество оборотов в минуту рабочего вала (р) рассчитывается по формуле: р = д / (К1 + К2)

К1 = z2 / z1
K2 = d2 / d1

где:
К1 – передаточное число зубчатой передачи
К2 – передаточное число ременной передачи
д – количество оборотов электродвигателя
z1 – количество зубьев ведущей шестерни
z2 – количество зубьев ведомой шестерни
d1 – диаметр ведущего шкива
d2 – диаметр ведомого шкива

Выберем из стандартного ряда японских производителей, цилиндрические прямозубые шестерни для шестеренчатой передачи

z1 = 15 (зуб.)
z2 = 50 (зуб.)

К1 = 50 / 15 = 3,33

Номинальные расчетные диаметры шкивов клиноременной передачи:

d1 = 71 (мм)
d2 = 280 (мм)

К2 = 280 / 71 = 3,94

Длина ремня рассчитывается по формуле: L = 2a + l1 + l2
Длина полуокружности определяется по формуле: l = D/360

l1 = 3,14 х 280 х 218,81 / 360 = 534,38 (мм)
l2 = 3,14 х 71 х 147,19 / 360 = 91,15 (мм)

L = 354,94 х 2 +534,38 + 91,15 = 1335,41 (мм)

Из таблицы стандартного ряда, выбираем ремень Z-1320 (мм).

Подставим значения в формулу и получим обороты рабочего вала:

р = 1440 / ( 3,33 + 3,94) 198 (об/мин)

ВТОРОЕ – выберем подшипники.

Для ведомых валов – подшипник № 6210 (50 х 90 х 20 (мм), 4 шт.).
Для ведущего вала – подшипник № 6207 (35 х 72 х 17 (мм), 2 шт.).

ТРЕТЬЕ – приступаем к конструированию элементов измельчителя веток.

Рабочий (ведомый) вал

  1. Втулка.
  2. Вал.
  3. Режущий элемент.
  4. Винт М12 х 35 с внутренним шестигранником.
  5. Пружинная шайба А12.
  6. Стопорное кольцо 40 х 2,5.
  7. Шестерня MSGA4-50 (z2).
  8. Подшипник № 6210.

Пример построения чертежа рабочего вала веткоизмельчителя.

Ведущий вал

  1. Стопорное кольцо 30 х 2.
  2. Шестерня MSGВ4-15 (z1).
  3. Втулка.
  4. Вал.
  5. Подшипник № 6207.
  6. Шкив ведомый (d2).

Корпус редуктора

Каркас

Поворотная плита

Каркас и составные элементы

Чертеж веткоизмельчителя

Обшивка каркаса

Вот такая конструкция измельчителя веток у нас получилась.

Заказать чертеж

Поделитесь с друзьями!

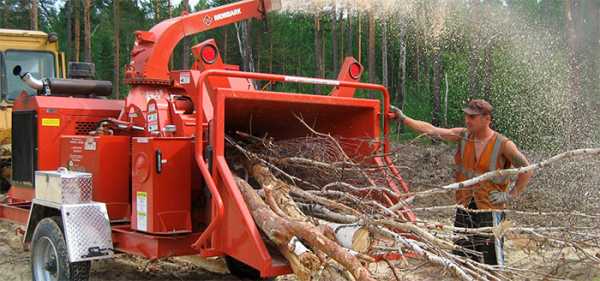

Измельчение веток, древесины в щепу

Во время зачистки территории часто возникает проблема с утилизацией спиленных деревьев и веток. В большинстве случаев стволы распиливают на более мелкие части и вывозят. Но что делать, если вывезти спиленные деревья нет возможности. В этом случае мы предлагаем услугу утилизации стволов методом измельчения.

Сбор и польза измельчителя веток

Этот способ также подойдет для измельчения большого количества мелких веток, которые остаются после спила деревьев и не годятся даже на дрова.

Наша компания быстро и легко справиться с заданием различной сложности по утилизации древесных отходов на Вашей территории в Москве и московской области. Вам больше не придется ломать голову над тем, что делать с кучей веток на собственной территории. При помощи специализированной дробильной техники для измельчения древесины мы превратим  все древесные отходы на вашей территории в щепки.

Среди преимуществ такого метода избавления от древесных отходов стоит отметить следующие:

  • значительная экономия денежных средств за счёт отсутствия необходимости вывозить ветки с промышленного либо частного участка;
  • возможность более целесообразно и с выгодой использовать древесные материалы;
  • быстрые сроки выполняемых работ в Москве и Московской области и многое другое.

Мы решим поставленную задачу по измельчению веток качественно, быстро и недорого. Заказать услугу можно по телефону или через форму онлайн заявки.

Заказать услугу

Как работает измельчитель веток?

Весь комплекс работ производится с помощью специального устройства дробилки. Предварительно перед процедурой дробления веток и стволов, наши обученные мастера равномерно укладывают их в определённом порядке и положении с той целью, чтобы последующая подача древесины осуществлялась бесперебойно. Работает данный измельчитель благодаря вращению двигателя, режущего механизма и системы самостягивания веток в рабочую зону с фрезой. Учитывая качество и эксплуатационные свойства дробилки нашей компании, она может производить большое количество щепы за один рабочий сеанс.

Для безопасности выполняемых работ, во время подачи веток и других действий мы предоставляем нескольких специалистов, которые будут следить за соблюдением технологии измельчения веток.

Учитывая опасность и риски описанной выше процедуры, крайне не рекомендуется самостоятельно измельчать ветки без наличия необходимых навыков.

Позвонив к нам по телефону, мы решим поставленную задачу качественно, быстро и недорого.

aquariumfan.ru

Измельчитель веток — дробилка своими руками для отопления

Настоящему мастеру сподручнее самостоятельно собрать нужный в хозяйстве измельчитель веток, чем искать подходящий вариант для утилизации отходов древесины со своего загородного участка среди готовой продукции. Тогда и мощность инструмента и его функциональность будет полностью соответствовать потребностям для утилизации.

Один из наиболее полезных в хозяйстве агрегатов – измельчитель дров. Так и появился измельчитель веток Гризли – самодельный механизм, с производительностью которого, не в состоянии потягаться ни один профессиональный аналог утилизации древесины, бытового назначения.

Польза измельчителя древесины

Назначение измельчителя определяет его название – этот веткоруб должен «грызть» ветки и отходы древесины до такого состояния, чтобы их можно было утилизировать наиболее полезным способом. Это может быть получение компоста или заготовка щепы, которая пригодится для растопки бани или обогрева дома.

Заготовка дров для отопления частного дома или бани своими руками будет обходиться значительно дешевле, если использовать свои доступные природные ресурсы. Плодовые и декоративные деревья и кустарники нуждаются в регулярной обрезке, после которой остаются ветки. Измельчитель веток поможет справиться сразу с несколькими проблемами. Он дает еще больше возможностей, если неподалеку находится лесополоса.

Рубить деревья без разрешения в нашей стране запрещено законом, хотя сейчас правительство рассматривает возможность позволить своими руками, без сбора необходимых документов самостоятельную расчистку лесонасаждений от сухостоя. Опавшие ветки в лесу собирать никто не запрещает, а привести их в тот вид, который будет удобно использовать для сжигания в печи, поможет измельчитель дров Гризли.

Функциональные возможности измельчителя древесины

Первый выложенный в интернет видеосюжет, который показывал работу самодельного измельчителя древесины, в считанные дни собрал сотни тысяч просмотров. За счет ударной скорости работы и способности без труда перерабатывать ветки и древесину диаметром до 10 сантиметров, измельчитель дров получил название — Гризли, которое впоследствии сменилось на более благозвучный вариант, известный по сей день.

Основные преимущества этого механизма:

  • Высокая скорость работы.
  • Возможность измельчать твердые породы древесины.
  • Переработка веток большого диаметра.
  • Автоматическая подача древесины.
  • Простое обслуживание агрегата.
  • Быстрая и удобная замена элементов, подверженных износу.

Фракция щепы для отопления подходит идеально. Ее можно использовать и в буржуйках, и в котлах длительного горения.

Самостоятельный монтаж

Мастер, который разработал и создал своими руками оборудование для веток, готов обеспечить всех желающих этой полезной техникой или полным комплектом деталей для ее монтажа.

Он не делает секретов из конструкции – в интернете в свободном доступе есть чертеж измельчителя и подробное описание его сборки, на основе которых созданы уже новые модификации, где в большей степени обеспечена безопасность оператора. Конструкция станка достаточно проста.

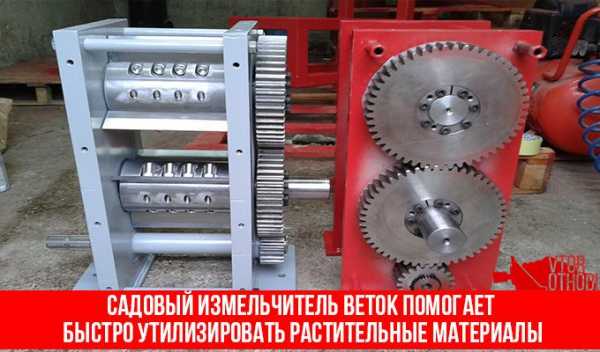

В измельчитель дров входят:

  • Два идентичных вала.
  • Две шестерни.
  • Подшипники с обоймами – 4 штуки.
  • Восемь ножей, между которыми имеется зазор минимального размера.

Все это расположено в соответствии со схемой в корпусе, сваренном из швеллера.

Чертеж измельчителя

Большинство деталей придется изготавливать на заказ – тут требуется высокая точность замеров, чтобы все элементы дробилки для отходов древесины идеально подходили друг к другу. Но некоторые детали возможно изготовить самому. Созданные своими руками чертежи будут не менее надежными. Эта задача под силу мастерам, которые владеют лазерной резкой и имеют навыки работы на фрезеровальном станке.

В противном случае придется заказывать изготовление по чертежам или все — таки приобрести готовую комплектацию, тогда собрать измельчитель веток своими руками получится без затруднений.

Такая дробилка позволяет запастись бесплатным сырьем из древесины для отопления на весь сезон. Это не только экономия средств, с учетом сегодняшней дороговизны газа и электричества, но и способ сохранить полезные ресурсы планеты. Древесине, которая не востребована на производстве и бесцельно пропадает в лесах, сжигается на приусадебных участках, можно найти рациональное применение.

vtorothodi.ru

Своїми руками — Измельчитель веток для отопления — Наши работы — Деревообработка

И так начнём
1) Нужны три шестерни. Две одного диам. и с одинаковым зубом. Нар.диам.+-160мм. я заказывал, не хотел парится с подбором от коробок МТЗ или редукторов, и одна меньшого диам. которая будет приводить весь механизм в движение, я себе сделал 40мм. она ещё и будет выполнять роботу редуктора перед.число 4:1

(делал два компл. Если что один могу по себестоимости)
2 Вылы: тут вариантов много: мой вариант два квадратный вала 50х50 сталь 40Х покупал сам, чтоб не подсунули Г… так как нужна тармообработка ( причем для почти всех деталей, почему будет дальше) и один круглый для маленькой шестерни, и с другой стороны для шкива


3) Станина: тут тоже выбор есть))) многие делают из швелера, я пошол другим путем выточил в месте с валами шпильки, а станину делал на лазерной резке ( остался очень доволен) сначала хотел га координатном станке—дорого(((

4) Подшипники: тут выбор не большой((( было принято решение UCF 206 UCF 205

Остальное попозже:-p



krainamaystriv.com

Видео измельчитель веток своими руками чертежи гризли

Are you having trouble finding a specific video? Then this page will help you find the movie you need. We will easily process your requests and give you all the results. No matter what you are interested in and what you are looking for, we will easily find the necessary video, no matter what direction it would be.

If you are interested in modern news, we are ready to offer you the most current news reports in all directions. The results of football matches, political events or global, global problems. You will always be aware of all the events, if you use our wonderful search. The awareness of the videos we provide and their quality depends not on us, but on those who flooded them into the Internet. We just supply you with what you seek and require. In any case, using our search, you will know all the news in the world.

However, the world economy is also quite an interesting topic, which worries very many. A lot of things depend on the economic state of different countries. For example, import and export, any food or technology. The same standard of living directly depends on the state of the country, as well as wages and so on. What can be useful for this information? It will help you not only to adapt to the consequences, but also to warn against a trip to this or that country. If you are an avid traveler, then make sure to use our search.

Today it is very difficult to understand political intrigues and to understand the situation you need to find and compare a lot of different information. Therefore, we will easily find for you various speeches of the deputies of the State Duma and their statements for all the past years. You can easily understand the politics and the situation in the political arena. The policy of different countries will become clear to you and you can easily prepare yourself for the coming changes or adapt already in our realities.

However, you can find here not only various news from around the world. You can also easily find yourself a film, which will be nice to watch in the evening with a bottle of beer or popcorn. In our search database there are films for every taste and color, you can easily find an interesting picture for yourself without any problems. We can easily find for you even the oldest and hard-to-find works, as well as the classics known to all — for example Star Wars: The Empire Strikes Back.

If you just want to rest a bit and are looking for funny videos, then we can quench your thirst. We will find for you a million different entertainment videos from around the planet. Short jokes easily lift your spirits and another day will cheer you up. Using a convenient search system, you can find exactly what will make you laugh.

As you already understood, we work tirelessly, that you would always receive exactly what you need. We created this wonderful search specifically for you, that you could find the necessary information in the form of a video clip and watch it on a convenient player.

imperiya.by

Садовый измельчитель своими руками — фото + чертежи | Своими руками

Картофель, кормовую свеклу и топинамбур всегда высеваю на приличных площадях.

В саду же всегда много садового мусора пригодного для мульчи и именно для этих целей (чтобы быстро и без потерь все это дело переработать), я своими руками сделал садовый измельчитель (рис. 1).

В предлагаемых чертежах (рис. 2-5) отсутствуют эскизы подключения электрдвигателя, поскольку это зависит от индивидуального выбора привода.

Технологическая схема измельчителя

Я использовал трехфазный низкооборотный двигатель 0,4 кВт, 300 об/мин. (есть и такие!), подключенный на напряжение 380 В. Его часто применяют в домашних хозяйствах для силового ввода.

Мотор состыковал с измельчителем через зубчатую полумуфту цепью с шагом 25,4 мм.

Станину электрического двигателя прикрутил болтами к сварной платформе из листовой стали толщиной 4-6 мм, фиксируемой на рабочем столе. В целях техники безопасности платформу снабдил бортиками, защищающими от случайного контакта с цепью полумуфты.

К платформе приварил корпус измельчителя который представляет собой прямоугольный цилиндр. Внутри него расположил рабочий орган — вал с двумя ножами из хорошей (в первую очередь для измельчения веток)  инструментальной стали.

Моя установка превращает 10 кг свеклы в рубленную массу за 1-1,5 мин.! Дерево и ветки измельчаются поольше

Читайте также: Как своими руками приготовить компост

Самодельный садовый измельчитель – чертежи

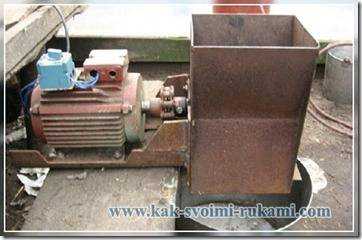

Рис. 1. Общий вид измельчителя

1 и 3 — передняя и задняя стенки, 2и 4 – передняя и задняя опоры, 5 — вал измельчителя, 6 — средняя стенка: а — вид спереди, 6 — вид сверху, в — вид сбоку

Рис. 2. Передняя стенка

Рис. 3. Передняя спора

Примечание. Втулку приварил к пластине толщиной 3 мм; латунь Dbh30mm, Dнар 30 мм (под запрессовку).

Рис. 4. Задняя стенка с опорой (вид сверху)

Рис. 5. Вал измельчителя

1 — шпоночная канавка, 2 — места электросварки, 3 — место установки ножа

Примечание. Ножи (2 шт.) установил через 180 град.

Примечание. Стенку получил, изогнув по центру пластины 250×400 мм (2 шт.).

Размеры даны в мм

Автор Н.Никитко

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. РЕКОМЕНДУЕМ — ПРОВЕРЕНО 100% ЕСТЬ ОТЗЫВЫ.

Реклама

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

  • Измельчитель травы своими руками из газонокосилки Как сделать измельчитель для травыА…
  • Измельчитель травы своими руками – бюджетный самодельный вариант ИЗМЕЛЬЧИТЕЛЬ ТРАВЫ СВОИМИ РУКАМИ (ВИКТОР…
  • Самодельный садовый измельчитель своими руками – чертеж Измельчитель отходов для сада своими…
  • Установка диспоузера (пищевой измельчитель для кухни) своими руками Монтаж пищевого измельчителя для кухни…
  • Как сделать и использовать мульчу с помощью садового измельчителя Мульчирование участка с помощью измельчителя…
  • Дачный декор из старых инструментов – милый и забавный Как украсить дачу при помощи…
  • Садовый пуфик из габиона своими руками – мастер класс Как сделать своими руками садовый…

    Подпишитесь на обновления в наших группах.

    Будем друзьями!

    • kak-svoimi-rukami.com

    Измельчитель веток на базе мотоблока своими руками


    Каждый дачник на своем участке весной, либо осенью сталкивается с такой проблемой, как сухие ветки на плодовых деревьях, и кустарниках. В основном дачники выбрасывают, или сжигают данный материал. Потому как не имеют порой сил, и средств к их переработке. А ведь если эти ветки измельчить, получится отличный компост, и удобрение для вашего огорода.

    Имеются в продаже огромное количество садовых измельчителей, веток, травы и соломы. Но все эти агрегаты стоят денег а порой и не малых для простого дачника, а наш огородник привык экономить, и делать все сам,так как семейный бюджет не дает шагать на широкую ногу.

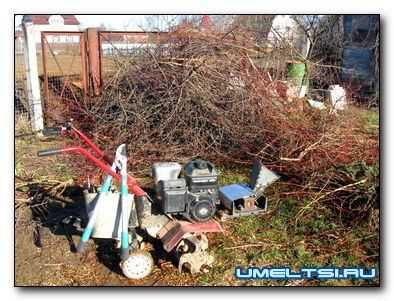

    Автор решил сконструировать свой измельчитель веток из того, что имел у себя в наличии. А имелся у автора в хозяйстве старенький мотоблок. Вот на базе этого агрегата наш конструктор и решил собрать измельчитель веток.

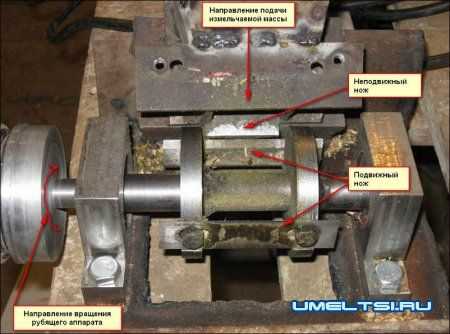

    Принцип данной конструкции довольно прост, если во всем хорошенько разобраться. Сам измельчающий аппарат состоит, из приводного вала с ножами, и неподвижного ножа, за счёт крутящего момента приводного вала с ножами, и происходит измельчение веток, и кустов в мелкую труху, и щепу. В действие приводной вал приводит крутящий момент переходящий от мотоблока через ремень на шкив вращающегося вала приводя тем самым измельчающий аппарат в действие. Для удобства подачи материала к рубящему агрегату, он сварил из листового металла приемный бункер, что очень удобно, когда ветку просто направил в бункер, а потом потихоньку подталкивай. Вот по сути и вся сложность конструкции, а теперь давайте детально рассмотрим, что ему понадобилось, и как он конструировал своё изобретение.

    Материалы: мотоблок, ножи от электро-рубанка, шкив, вал, подшипники, швеллер, листовой металл 3 мм, болты, гайки, шайбы.
    Инструменты: сварочный аппарат, болгарка, молоток, набор ключей, плоскогубцы, дрель.

    И так автор сначала из швеллера сварил основание, затем установил неподвижный нож, и самая главная деталь приводной вал с ножами от электро-рубанка, шкив установлен на вал с режущим аппаратом для приведения его в действие от крутящего момента подаваемым от мотоблока через ременную передачу.


    Затем сварил и установил приемный бункер для удобства проведения работ по измельчению веток.

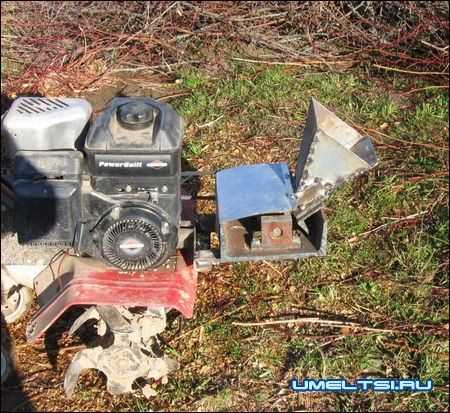

    И далее установил измельчающий аппарат на переднюю часть мотоблока и натянул ременную передачу на шкив. Мотоблок предварительно поставил на пенек чтоб не уехал))).

    Вот по сути своей, и все измельчитель веток своими руками готов. Участок автора теперь всегда будет чист, и в наличии всегда будет компост, так необходимый для хорошего роста овощей, и зелени на грядках.
    Источник Доставка новых самоделок на почту

    Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

    *Заполняя форму вы соглашаетесь на обработку персональных данных

    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    usamodelkina.ru

    РубрикаРазное

    Добавить комментарий
