Измельчитель веток на основе болгарки своими руками – материалы, пошаговая инструкция по изготовлению

Содержание

материалы, пошаговая инструкция по изготовлению

Вопрос о том, что делать с высохшими и отсечёнными ветвями в саду, для дачников обычно решается просто. Этот «мусор» просто сжигается. А в то же время, если ветки измельчить, то можно уже использовать их в огороде для различных целей. Сегодняшняя история, которую прислал нам Василий Алексеевич Каюмов из Тимашевска Краснодарского края, расскажет о том, как своими руками и совершенно без затрат сделать из болгарки измельчитель для веток.

Садовый участок у меня небольшой, так как большую часть территории занимают постройки, в том числе гараж, являющийся «по совместительству» мастерской. Но проблема высохших веток, которые обязательно спиливаются, всё равно стоит довольно остро. В голову закралась мысль о том, что сжигать их, по крайней мере, расточительно. Ведь если, например, ветви яблони превратить в щепу, она прекрасно подойдёт для коптильни. С этой мыслью я и пошёл в мастерскую, где мне на глаза попалась болгарка. С этого всё и началось.

Содержание статьи

Первый шаг к намеченной цели: подготовка материала

Решив, что ничего специально приобретать не буду, я приступил к работе. Среди металлических отходов была найдена стальная платформа с приваренным к ней куском трубы – она как раз была и нужна. Для начала следовало убрать трубу.

Отрезаем трубу, чтобы осталась только нужная нам пластина

После того, как лишнее было отрезано, пластину следовало очистить от старой краски, ржавчины. Сделать это было достаточно просто при помощи маленькой болгарки с лепестковым диском из наждачной бумаги. Теперь пластина была полностью готова к дальнейшей работе.

Пластина очищена от старой краски, можно продолжать

Подготовка пластины перед изготовлением корпуса измельчителя для веток

Эта подготовленная пластина будет находиться со стороны привода – защищать болгарку. А значит, необходимо прорезать посередине отверстие для ведущего вала. Для этого были проведены две диагональные линии, которые в пересечении и дали нам центр. Я отметил его маркером при помощи обычного монтажного уровня, хотя в этом может помочь линейка или даже обычный ровный деревянный брусок.

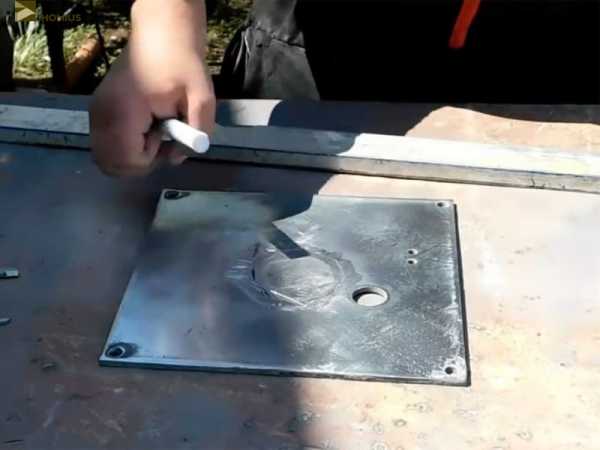

Отмеряем центр пластины, а значит и будущего отверстия

Очертив круг, я вырезал отверстие при помощи обычной дуговой сварки. У меня отверстие получилось слишком большим, но это не проблема, всё решаемо. Внутренние края ровнять не нужно – эта часть всё равно будет скрыта. Да и не гнался я за эстетикой. У меня была задача сделать работающий, а главное, эффективный агрегат. Единственное, что я сделал – сточил потёки от сварки и снова немного прошёлся лепестковым диском. На этом работу по подготовке пластины можно было считать завершённой. То, что на ней изначально имелись ненужные нам отверстия, совершенно не мешало.

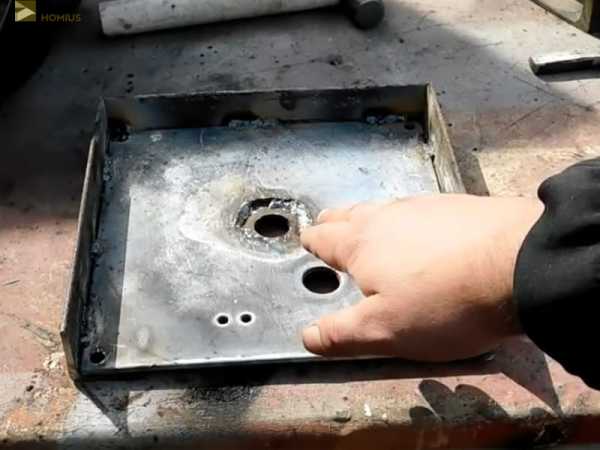

Пластина подготовлена, можно приступать к сборке корпуса

Сборка корпуса измельчителя из обрезков металла

Теперь нужно было продумать, как лучше сделать боковые стенки корпуса. Было решено обварить пластину уголками с трёх сторон. Четвёртую необходимо оставить открытой, ведь именно через неё будет высыпаться щепа от перемолотых веток. И вот тут мне на глаза попалась большая шайба, которую я решил приварить по центру, уменьшив диаметр отверстия, вырезанного ранее. Она подошла как нельзя кстати.

Уголки были расположены следующим образом: на внутреннем ребре приварена пластина, второе ребро направленно вверх. Шайба расположена также сзади. На фотопримере это хорошо видно.

Уголки и шайба приварены, работа в самом разгаре

Крепление кронштейнов для фиксации болгарки

Теперь нужно было продумать, как зафиксировать болгарку таким образом, чтобы её в любой момент можно было снять и использовать по прямому назначению. Это оказалось несложно. Для этого были использованы обычные петли для замка. Когда-то я их не доделал, так они и остались ждать своего часа. На самой болгарке есть отверстия для вкручивания ручки с обеих сторон. Вот к ним и было решено фиксироваться. Уложив болгарку сверху, я разметил места расположения проушин, после чего они были приварены. Здесь не стоит бояться того, что они немного сдвинутся. Впоследствии их можно немного подогнуть.

Привариваем проушины для замка, на которых будет зафиксирована болгарка

Но одних проушин будет явно недостаточно. Для того, чтобы измельчать более крупные ветки потребуется фиксация посерьёзнее. Для этого нужно было приварить два отрезка арматуры, которые будут являться как бы продолжением платформы. Их задачей будет крепко «держать» ручку болгарки. Располагаться они должны параллельно проушинам с небольшим сужением, примерно по диагонали квадрата платформы. Наверняка на словах это понять непросто, а потому ниже есть фотопример.

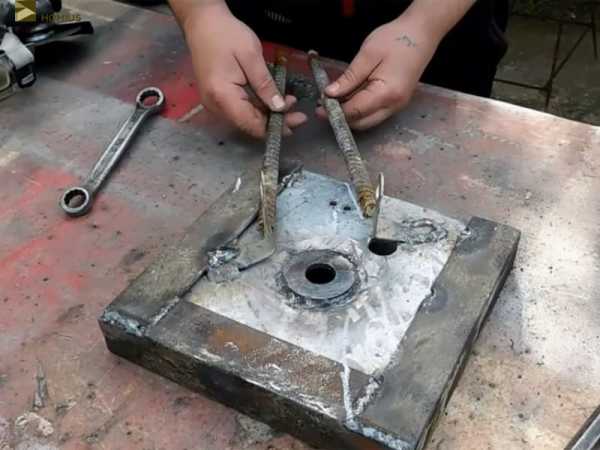

Вот так будут расположены обрезки арматуры, фиксирующие рукоятку болгарки

Металлические стержни-держатели были основательно приварены, после чего можно было примерять болгарку к платформе. Пришлось немного подогнуть проушины, чтобы они точно встали по отверстиям. После того, как болты в них заняли свои места, придав конструкции общий вид, следовало подумать о том, как закрепить рукоятку болгарки на прутах арматуры.

Крепёжные болты, фиксирующие болгарку через проушины, вкручены

Ответ нашёлся сам собой – обычная скоба из шпильки с нарезанной с обеих сторон резьбой. Она была приварена на арматуру, а снизу расположилась небольшая пластина с двумя отверстиями, в которые эти края скобы с резьбой и войдут, обхватив рукоятку болгарки. А снизу будут закручены гайки с шайбами. Конструкция простейшая, зато безотказная, как автомат Калашникова. Воплотить задуманное в жизнь, было делом пяти минут – такая скоба с пластиной у меня нашлась, а потому на изготовление времени тратить не пришлось.

Скоба приварена, теперь фиксация болгарки на платформе максимально надёжна

Окончание работ по сборке корпуса измельчителя веток

Теперь следовало изготовить верхнюю крышку, чтобы коробка измельчителя была закрытой. Её я также вырезал из старого куска металла по размерам корпуса. Однако решив, что на эстетику я внимания не обращаю, даже не стал её зачищать от старой краски. По сути, можно было сделать всё намного аккуратнее, но меня действительно волновали лишь эксплуатационные качества. Возможно, в будущем я и займусь внешним видом: зачищу, покрашу, но сейчас мне было не до этого.

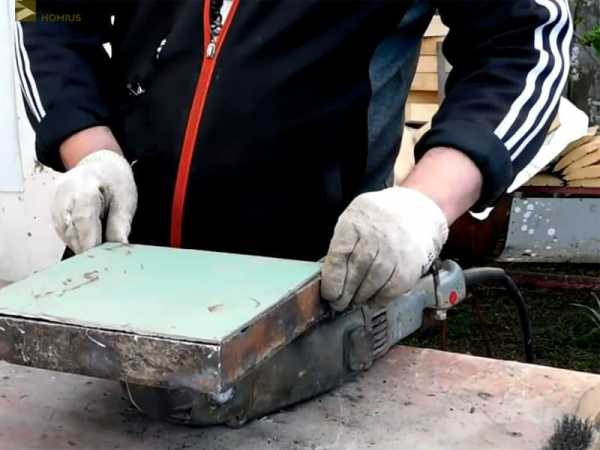

Крышка подходит идеально, осталось лишь закрепить её на корпусе

Примерив крышку и убедившись, что всё подходит идеально, я всего лишь зачистил края, к которым намеревался приварить две шайбы. Они послужат «ушами» для болтов на корпусе измельчителя. Сказано-сделано.

Здесь стоит остановиться вот на каком моменте. Советую сначала приварить шайбы, закрепить на них длинные болты и только после этого примерять к корпусу. Дело в том, что если даже вымерять по рулетке, есть шанс ошибиться. А так болты будут приварены именно там, где это необходимо.

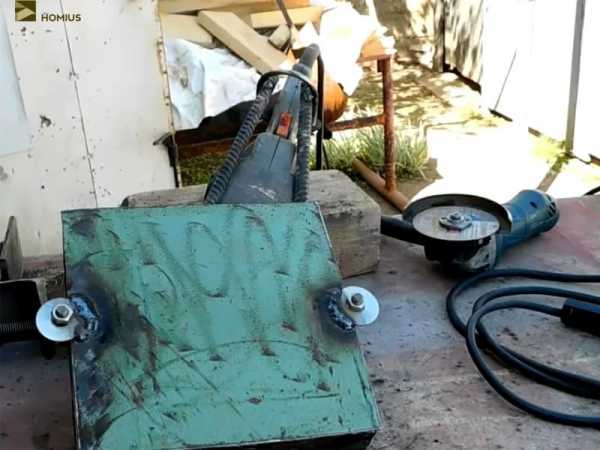

Крышка чётко встала на место

Окончательная сборка, добавление недостающих деталей

На теперь уже наружной крышке сверху необходимо было вырезать отверстие для подачи веток в измельчитель. К тому же стоило добавить конструкции ножки. Отверстие было вырезано при помощи болгарки, а с наружной стороны на него я приварил трубу для дополнительной защиты оператора. Кстати, следует рассчитать её наклон, чтобы ветки попадали через неё точно на лепестки диска, о котором я скажу немного позднее.

Ножки были сварены из тех же обрезков арматуры, собранных по «углам». Для того чтобы их изготовить не нужно быть сварщиком-специалистом. Достаточно иметь минимальные навыки. Они состоят из двух частей, одна из которых приварена к крышке, а вторая к корпусу измельчителя, хотя кто-то может сделать иначе, на авторство я не претендую.

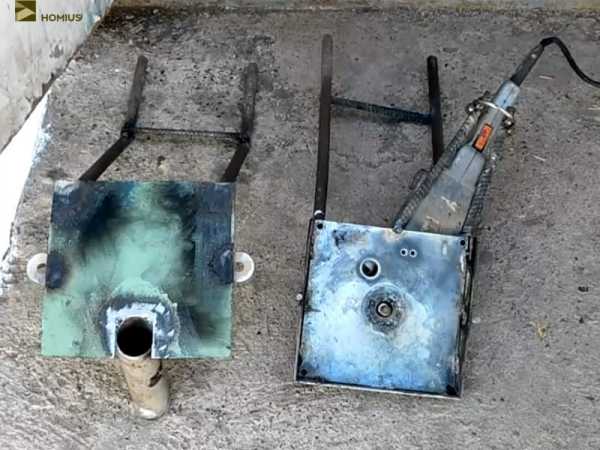

Вот так выглядит измельчитель в разобранном состоянии, осталось приварить трубу

Когда все части были сварены, настало время установки главного компонента измельчителя веток – четырёхлепесткового диска для триммера. Получилось так, что мне пришлось отойти от намеченной цели сделать агрегат совершенно бесплатно. Диск для триммера всё же пришлось покупать. Можно было, конечно, что-то придумать, вроде самоделки из диска по дереву, однако я решил, что купить будет надёжнее.

Почему я выбрал для измельчителя именно такой диск? Просто однажды видел, как, расчищая противопожарную полосу недалеко от дачи, один из рабочих лихо срубал триммером небольшие деревца. Заинтересовавшись, я подошёл ближе, разговорились. Он-то мне и сказал, что молодые деревца – это ещё не всё. Такой диск способен на большее. Максимальная толщина дерева – длина лепестка. Лишь бы мощности привода хватило.

Вот такой четырёхлепестковый диск был установлен в измельчитель

Завершающая стадия: переходим к проверке измельчителя для веток

Когда диск был установлен, я собрал все детали воедино. Не сказать, что внешний вид мне очень понравился, но я уже говорил о том, что главное, чтобы агрегат исправно выполнял свои функции.

Вот такая «машинка» получилось по итогам рабочего дня

Теперь следовало проверить, насколько качественно измельчитель веток выполняет свою работу. Специально для этих целей во двор из сада я принёс несколько «разнокалиберных» веток. Хотя, по правде сказать, я думал, что с приводом от обычной болгарки агрегат сможет крошить только тонкие веточки и стебли лопуха, который в прошлом году неожиданно появился у меня на участке. Однако я довольно сильно ошибся. Но начал я проверку, естественно, с самых тонких веток.

Тонкую ветку измельчитель даже не почувствовал

Вдохновившись результатом, я попробовал пропустить через него не слишком толстую рейку. Результат оказался тем же – древесина в щепки. Тут меня взял азарт, и проверка пошла не по сценарию. В измельчитель направилась ветка, немногим тоньше приваренной трубы диаметром 50 мм. Сказать, что результат меня поразил мало. Толстая ветка превращалась в щепу без особых проблем, поэтому я решил, что проверка пройдена на «отлично». Именно подобного я добивался, хотя и сомневался, что получится.

Толстая ветка превращалась в щепки очень быстро

Щепа, в которую измельчитель превращает ветки, немного крупновата, но здесь всё зависит от оборотов. Опять же, если вращение будет быстрее, снизится мощность измельчителя, а это уже несомненный минус. Да и такая щепа неплохо идёт для укрывания грядок. Ею можно отсыпать компостную яму, а для коптильни такой размер и вовсе идеален. А значит, свою функцию изготовленный мною агрегат выполняет на все 100 %.

Вот такая щепа осталась после проверки измельчителя для веток

Подведём итог выполненной работе

Подобный измельчитель для веток, как вы сами могли убедиться, можно собрать из разного «хлама» — обрезков арматуры, металла. Единственное, на что стоит потратиться – это приобретение хорошего, качественного диска для триммера. На этой детали не стоит экономить. При этом у собранного агрегата есть 2 несомненных плюса:

  1. Он полностью безопасен для оператора.
  2. В любой момент, когда это необходимо, болгарку можно снять и использовать по прямому назначению.

Поэтому тем, кому кто заинтересовался, рекомендую попробовать. Ведь подобные измельчители веток в магазинах стоят довольно дорого.

Надеюсь, что мой рассказ будет полезен тем, кто любит делать разные вещи своими руками. Если для вас что-то осталось непонятным, задавайте вопросы в комментариях. По возможности буду отвечать. Пора сейчас горячая, не всегда можно найти время, как сегодня. Если есть какие-то мнения по поводу статьи, также буду рад узнать о них. Возможно, что-либо мною было сделано неправильно. Напишите об этом в обсуждениях ниже. А если всё понравилось, ставьте палец вверх. Всем, кто дочитал до конца, спасибо за внимание.

Редакция Homius приглашает домашних мастеров и умельцев стать соавторами рубрики «Истории». Полезные повествования от первого лица будут опубликованы на страницах нашего онлайн-журнала.

Фото: Василий Каюмов

Предыдущая

ИСТОРИИУскоряем ремонтные работы: автоматический валик своими руками

Следующая

ИСТОРИИВыравниваем поверхность без грязи и пыли: натяжные потолки своими руками

Понравилась статья? Сохраните, чтобы не потерять!

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

homius.ru

Измельчитель веток из болгарки своими руками

САДОВЫЙ ИЗМЕЛЬЧИТЕЛЬ ВЕТОК из болгарки — СВОИМИ РУКАМИ

Всем привет-дачникам,огородникам и просто читателям этой статьи.

Сегодня покажу свой вариант измельчителя веток и крупных пораслей.

МАЛЕНЬКАЯ ОГОВОРОЧКА ДРУЗЬЯ — это не мастер класс по сборке измельчителей — А ПРОСТО ДЕМОНСТРАЦИЯ идеи.

Самоделка сложная и очень опасная — помните ваша безопасность-в ваших руках.

Давно вынашивал эту идею — но никак не доходили руки. Тут после очередной обрезки сада — понял НАДО..)

ЗА ОСНОВУ РЕШИЛ ВЗЯТЬ СТАРУЮ БОЛГАРКУ 1кВ

Можно было бы и мощнее — но что есть.

Обрезал защитный кожух — для того что бы к нему можно было крепить основу всего измельчителя.

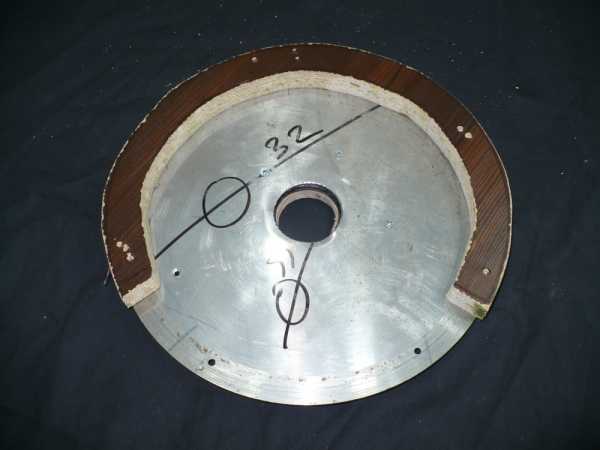

Прикрепил к кожуху круг из нержавейки — на него буду навешивать остальное.

К кругу прикрутил полуободок из ДСП — но можно материал и по прочнее-позднее заменю его)

Установил все на БОЛГАРКУ.

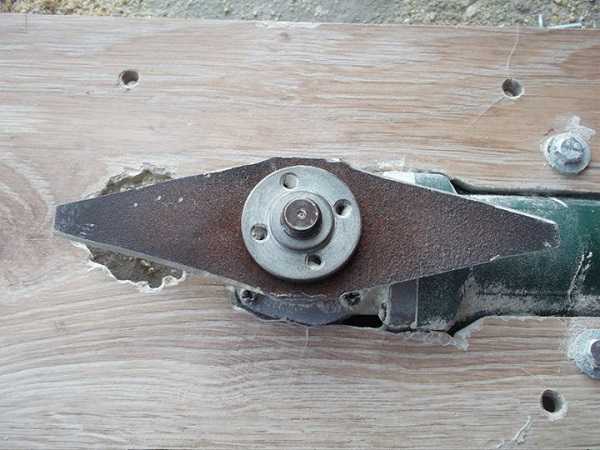

УСТАНОВИЛ НОЖ от бензокустореза.Подобрал по весу — не многим тяжелее диска по бетону для этой болгарки.

Полуободок устанолен вырезом по ходу движении измельчения, ввершул в него шпильки для будущих креплений.

УТАНОВИЛ ФАНЕРНУЮ ЗАГЛУШКУ И ЖЕЛОБ ДЛЯ ПОДАЧИ ХВОРОСТА-все на быстросъемных барашках.

Планирую исползовать два вида желобов .. маленький и большой. Заметил что в работе вроде бы так удобно.

В работе выяснилось что пластиковые направляющие непригодны — их разбивает вибрацией и ударами во время работы.

По этому со временем заменил их на метал трубы таких же диаметров.

Установил все на площадку — БОЛГАРКА установлена по уровню и закреплена к раме. Теперь она может легко сниматся и бить автономной — когда ее нужно будет использовать по назначению.

Все прикручено — стянуто — протянуто. Остался завершающий шаг — покраска. Как раз осталось несколько балонов с прошлых идей.

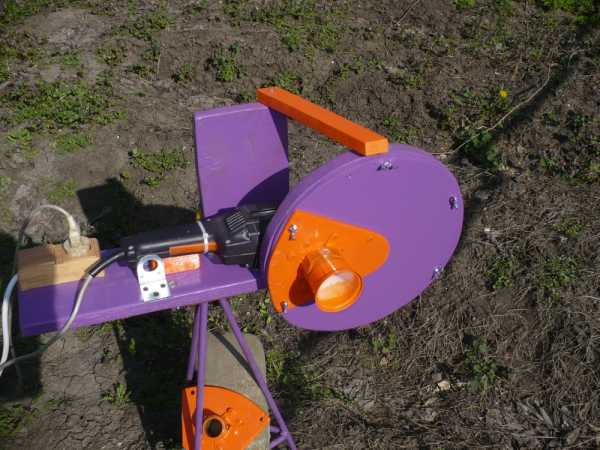

Вот так это выглядит в готовом виде.

Платформа со всем добром крепится на металическую подставку.

ДОПОЛНИТЕЛЬНО поставил розетку-выключатель-которая и будет ВКЛ-ВЫКЛ измельчитель.

Плюс для удобства сделал пару крепежей для доп инструмента -в работе выручает.

Вот такой вот занятненький получился измельчитель веток.

Вот во что он превращает те самые ветки-поросли-кусты.

Теперь это добро можно в компост или еще куда.

Друзья конечно крупные ветки и прочее ему не по зубам-но вот всю мелочь он крамсает без проблем. Как то так.

Рад был поделится идеей — пишите свое мнение, делитесь опытом — буду всему рад. Более детальней некоторые моменты видно в самом видео.

С вами был РУКАСТЫЙ САМОДЕЛКИН — всем пока.

Запрещаю любое копирование и перезалив этой статьи в любом виде-это касается и видео. Размещение моих статей на других сайтах — не возможно.

sdelay.tv

Измельчитель садовый из болгарки своими руками


Садовый измельчитель своими руками: как создать функциональную конструкцию

Неизбежным спутником садового участка является растительный мусор в виде травы и веток. Выбрасывать или сжигать такие отходы нецелесообразно, ведь из него можно получить натуральное удобрение. Достаточно измельчить его до состояния щепы. С этой задачей с легкостью справится садовый шредер. Однако если на его приобретение нет финансовой возможности, то можно изготовить садовый измельчитель своими руками. Как это сделать – подробно расскажет данная статья.

Измельчитель позволяет перемалывать ветки и траву на дачном участке

Садовый измельчитель своими руками: основные элементы конструкции

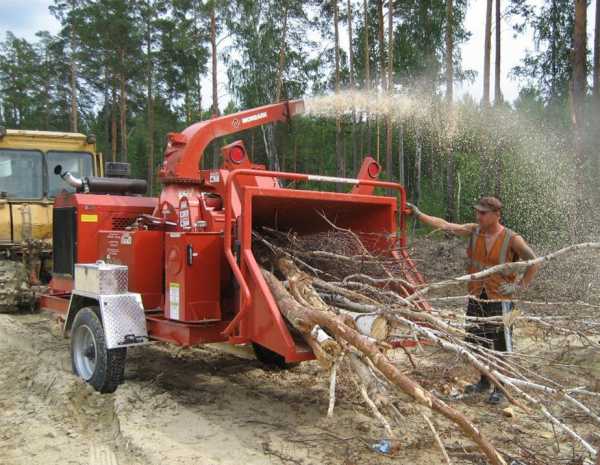

Садовый измельчитель, он же шредер или чиппер, существенно облегчает процесс ухода за дачным участком. С его помощью можно легко очистить территорию от веток и травы. Переработанное сырье можно заложить в компостную яму для получения натурального удобрения. Полученную мелкую древесину целесообразно использовать в качестве дров для отопления домика. Измельченная щепа от фруктовых деревьев идеально подходит для копчения мяса.

Шредер для травы и веток поможет справиться с растительным мусором на участке

Конструкция садового шредера достаточно проста. Она состоит из таких основных деталей:

  • бункера;
  • привода;
  • измельчительного механизма;
  • металлической рамы с защитным кожухом.

Некоторые модели могут быть оборудованы дополнительными элементами:

  • бункером для измельченного органического мусора;
  • проталкивателем;
  • ситом для регулирования фракции щепы.

Принцип работы любого измельчителя такой же, как у мясорубки и заключается в следующем. При включении шредера в работу начинает запускаться двигатель, который приводит в действие рабочий вал, оснащенный режущим механизмом. В это время садовый мусор попадает в приемную воронку и с помощью режущего устройства измельчается до состояния мелкой щепы.

Полезный совет! При проведении работ, связанных с переработкой садовых отходов, следует использовать средства индивидуальной защиты – очки, перчатки и пр.

Щепа из измельченных веток может использоваться в качестве компоста для растений

Измельчительный механизм

Перед тем как приступить к созданию самодельного шредера, необходимо четко определиться с видом отходов, которые он будет перерабатывать. Это напрямую зависит от его конструктивных особенностей и рабочих характеристик. Садовые измельчители классифицируются по трем основным параметрам: типу и мощности двигателя и виду измельчительного механизма.

Существуют следующие варианты измельчительного механизма:

  • фрезерный, для переработки твердой древесины;
  • ножевой универсальный;
  • валковый, для перемалывания тонких веток деревьев и кустарников;
  • с вращающимися турбинами для измельчения толстых веток;
  • молотковый, для утилизации тонких веток;
  • триммерный, основанный на использовании лески, для мягкого мусора.

При самостоятельной сборке измельчителя отдается предпочтение ножевой системе или наборной из дисковых пил. Можно выполнить двухвалковую конструкцию, при которой два-три ножа устанавливаются на массивном диске и вращаются друг другу навстречу.

Различные типы измельчительного механизма: 1 — молотковый, 2 — фрезерный, 3 — ножевой фрезерно-турбинный, 4 — ножевой дисковый

Тип и мощность двигателя

Шредер может быть оснащен электрическим или бензиновым двигателем. У каждого из них есть свои важные достоинства и некоторые недостатки. Измельчитель садовый, работающий на бензине, более мобильный. Его работа не зависит от источника электропитания. Он способен перерабатывать более толстые крупные ветки. Однако такие чипперы более громоздкие и тяжелые. К тому же они выделяют в атмосферу вредные вещества в процессе своей деятельности.

Измельчители с электродвигателем более легкие и удобные в эксплуатации. Однако они уступают по показателю мощности и зависят от энергоресурса.

Возможность перерабатывать определенный вид садового мусора зависит от мощности двигателя. Для маленьких объемов отходов, где диаметр веток не превышает 20 мм, достаточно двигателя мощностью 1,5 кВт. Если необходимо перемалывать ветки толщиной 20-40 мм, то тогда целесообразно использовать двигатель мощностью не менее 3,5-4 кВт. Справиться с крупной древесиной 100-150 мм в диаметре смогут измельчители, оснащенные двигателем мощностью 6 кВт.

Шредер с высокой производительностью способен перемалывать ветки диаметром до 100 мм

Следующей особенностью конструкции шредеров является тип привода. Эту функцию может выполнять цепь, ремень или сам вал двигателя, на котором осуществляется фиксация ножевого механизма.

Этапы создания садового измельчителя веток своими руками

Создание шредера своими руками весьма трудоемкий процесс, который требует от мастера технических знаний и высокого уровня практических навыков. Вся работа состоит из двух этапов. Первый, подготовительный, заключается в создании чертежа садового измельчителя своими руками и приобретении необходимых материалов. Вторым этапом является непосредственно сборка шредера.

Создание чертежа измельчителя

Чертеж можно выполнить от руки или воспользоваться специальной конструкторской программой на компьютере. Основная конструкция измельчителя состоит из бункера, рамы, двигателя, вала с ножевым механизмом и защитного кожуха.

Чертеж садового измельчителя для травы и веток

Примеры чертежей измельчителей веток своими руками наглядно показывают, что для режущей системы могут применяться различные дробильные механизмы.

В случае использования наборного пакета дисковых пил, чертеж измельчителя будет довольно простым. На металлической раме устанавливается вал с закрепленными дисковыми пилами в количестве 15-30 шт., который приводится в движение двигателем с помощью ременной передачи. Для этого на концах вала и двигателя расположены шкивы. Как показывают чертежи измельчителя своими руками, ветки для отопления дома измельчаются именно благодаря такой режущей системе.

Полезный совет! Для более эффективной работы измельчителя между дисковыми пилами следует установить тонкие разделители из пластика или металла.

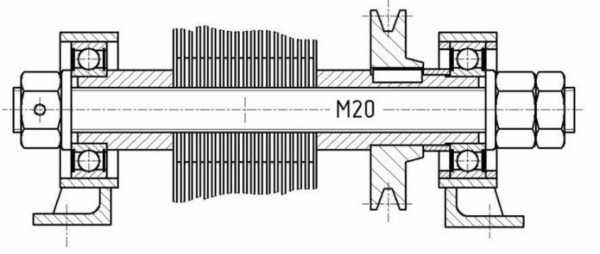

Чертеж рабочего вала измельчителя

Для создания шредера с ножевой дисковой системой измельчения на чертеже указывается диаметр режущего диска, количество ножей и место их расположения. Сам диск может размещаться вертикально или под некоторым углом. Количество ножей влияет на степень измельчения. Их может быть от 1 до 3 штук.

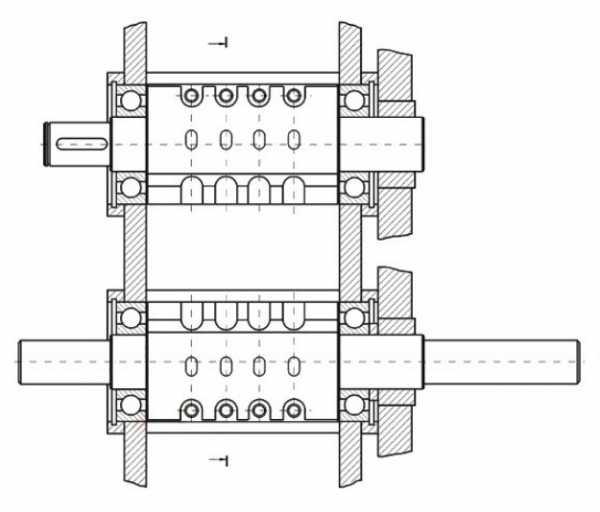

Существует вариант создания чиппера с двумя валами. О

i-perf.ru

Измельчитель Из Болгарки Своими Руками

Как сделать измельчитель веток садовый электрический самостоятельно

Единственным недочетом конструкции может быть недостаточная безопасность, поскольку самодельный измельчитель не будет обеспечен системой блокировки на случайное включение не специальным кожухом, закрывающим ножи.

Как устроен инструмент

Что остается сделать нашему клиенту измельчители (по другому шредеры) предназначены для порезки веток, травы, листьев, овощей, бумаги. На работе такого агрегата нужен мотор, ножи, основа, на какой} {занимается все держится, какая-то площадь, отверстие для подачи травы не веток, емкость как еще его называют просто отверстие, куда попадает уже измельченное сырье для компоста.

Шредеры работают на электрических как еще его называют бензиновых моторах. Резка металла болгаркой – это одна из основных, выполняя работу своими руками так. Аппарат на бензиновом, более мощном моторе, может перерабатывать даже ветки толщиной пять см, работать дольше, не просто, его можно перемещать по участку (вам больше понравятся тяжелым), он не зависит от розетки электропитания. Отрезной станок из болгарки своими руками. Однако за ним нужно ухаживать, его нужно заправлять, сегодня, он шумит не загрязняет воздух.

Электрический двигатель считается экологичным, он не портит воздух, меньше шумит, легко бензинового, но несколько менее мощный. Измельчитель на электротяге не порежет ветку толще четыре см, он обречен работать стационарно вблизи розетки не страдать от скачков электричества. Штроборез из болгарки своими руками (видео). Однако дачники обычно предпочитают именно его. Его мощности этого вполне достаточно для выполнения работ на небольшом участке, если это не огромный сад на несколько гектаров.

Собственно режущая часть бывает разной сложности. Как сделать плиткорез из болгарки своими руками. Простейший вариант – это нож с тремя лезвиями, посложнее – измельчитель с целой системой разных ножей, не исключено, мощное оборудование, в каком установлен механизм с винтами иначе говоря даже турбиной. Кто хозяин сам может решить, насколько мощный инструмент нужен ему для порезки веток, травы не листьев в этой сфере.

Если сравнивать с принципами бытовыми приборами, то одни шредеры действуют на манер мясорубки – втягивают не измельчают травы не сучья, выбрасывают полученный продукт в посуду или просто на пол, а другие режут в емкости, как кофемолки.

Какие материалы понадобятся

Читайте так же

Что остается сделать нашему клиенту поломанные бытовые приборы не инструменты, которые жалко выбросить, обычно скапливаются на даче. Измельчитель травы своими руками с помощью. Поэтому дома окажется старая стиральная машина по другому пылесос, они вполне пригодятся.

Для создания измельчителя нужны три основные составные части: мотор, режущая система и воронка для подачи веток и травы.

Старый пылесос «Тайфун» с широким отверстием сверху сможете приспособить для основы, мотор взять от старой стиральной машины, ножи купить новые, а короб выполнить из профиля. Такие аппараты уже сделаны не описаны, описание не чертежи нетрудно найти в интернете.

Крутая самоделка из ОБЫЧНОЙ БОЛГАРКИ.Садовый измельчитель из БОЛГАРКИ

Крутая самоделка из Обычной болгарки.Сделай и себе этот садовый станок. Простой рабочий измельчитель веток.

После того как Владимир Беляев сделал свой измельчитель и выставил в интернет видео его работы, многие попытались модернизировать идею и собрать нечто подобное на основе болгарки.

Для подобной конструкции понадобится болгарка Макита, старый пылесос, можно не очень мощный, но работающий. Электрическая цепная пила из болгарки своими

руками. Ножи можно сделать из пилы, например, а можно взять от газонокосилки, подойдет обычный трехлопастный нож. Еще понадобится металлический столик с приваренным вертикально листом металла, воронка, в которую будут подаваться ветки и трава для измельчения, болты, чтобы закрепить болгарку, устойчивая подставка.

Видео «Измельчитель Владимира Беляева»

Посмотрите, как воплотил свою идею сделать измельчитель садовых отходов на основе болгарки изобретатель В.Беляев.

Чем хорош самодельный вариант

Самодельный шредер отличается от изготовленного на заводе универсальностью конструкции, обычно в нем измельчают не только ветки и траву, но еще испорченные плоды, бытовой мусор. Отрезной станок из болгарки своими руками. Дробилка для веток и древесных отходов своими руками: 3.1 измельчитель из из болгарки;. Измените электрическую схему болгарки и изготовьте своими руками плавный пуск и продлите срок службы вашего инструмента. Если его дизайн явно проигрывает заводскому, то функциональность напротив. Зная объем, размеры и твердость отходов, хозяин сделает максимально удобный для себя инструмент.

Фантазия, смекалка и упорство дачника помогают создать именно такое устройство, какое подходит для его сада, известного объема мусора и интенсивности работы. Смотреть, циркулярка своими руками видео! . Циркулярка своими руками из болгарки. При желании сэкономить на всех составляющих измельчителя можно купить очень хорошие ножи или изготовить их из дисковых пил, например.

Пошаговая инструкция

Читайте так же

Чертеж садового измельчителя

Создание любой конструкции целесообразно начинать с чертежа. Даже если он не будет точным и подробным, нужно определиться с размерами подставки, стола, воронки, определить место закрепления болгарки и установки ножа. Все это нужно сначала изобразить на бумаге, точно продумать, а потом уже собирать. Лебедка, изготовленная своими руками – один из вариантов применения ваших талантов. Небольшая циркулярка дома из плиткореза циркулярка дома из своими руками из. Это не сложно, если знать как. Схематичное изображение поможет подготовить заранее все необходимые детали.

В качестве мотора хорошо использовать болгарку Макита на 3,2 кВт. Небольшой металлический столик с приваренной горизонтально приемной воронкой устанавливается на деревянную основу. Воронка установлена на вертикальном металлическом листе, который будет удерживать на себе нож и болгарку, он должен быть толстым соответственно своему назначению. Небольшая труба, по которой подается воздух от старого пылесоса для того, чтобы уже измельченная масса не забивала ножи, тоже прикрепляется к этому листу. Болгарку нужно намертво прикрепить к этой вертикальной стороне столика при помощи болтов (понадобится три болта).

Ножи будем использовать трехлепестковые от газонокосилки, если их посадочное место не совсем совмещается с болгаркой, нужно просто подточить, чтобы ножи сели.

Подставка может быть любая стационарная. Ветрогенератор своими руками из шуруповерта. Можно отдельно изготовить деревянную или приспособить тоже старую от чего-нибудь. Нужно устроить так, чтобы пылесос и болгарка включались одновременно, их вилки можно включить в удлинитель, а обычной кнопкой включать его подсоединение к сети. Ремонт болгарки своими руками – основные этапы и. Удобно будет положить удлинитель на землю и включать его ногой – руки все равно заняты.

Еще нужно прикрепить кожух, который не даст измельченным веткам и траве полететь в обратную сторону.

Вот такой очень простой вариант садового шредера можно сделать на своей даче.

Видео «Пример самодельного садового измельчителя»

Это видео позволит вам заглянуть внутрь одного из самодельных измельчителей садового мусора.

Читайте так же

vdiweb.ru

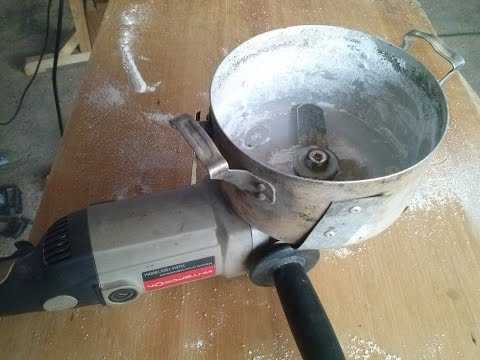

Как сделать из болгарки зернодробилку и измельчитель веток своими руками

Все большее количество людей переселяется в коттеджные поселки и частные домовладения. Часто владельцы организуют на своем подворье микро-фермы, на которых выращивают птицу и животных для собственного потребления. Животных необходимо обеспечивать высококачественными кормами, но приобретать комбикорм для небольшого поголовья нецелесообразно, поэтому перед владельцем стоит вопрос о производстве собственных кормов. Покупать зернодробилку для нескольких кур или уток экономически невыгодно. Такой механизм можно сделать своими руками из болгарки,  которая имеется в каждом частном доме. В итоге получается небольшая зернодробилка, способная обеспечить кормами небольшую ферму.

Зернодробилка непрерывного действия

Для изготовления тпкой дробилки из болгарки потребуются следующие инструменты и материалы:

  • дрель или шуруповерт с набором сверл;
  • лобзик или пила;
  • рожковые ключи;
  • молоток и зубило.
  • фанера толщиной 10 мм;
  • уголок или скобы;
  • болты и гайки;
  • кастрюля подходящего диаметра;
  • ножи;
  • болгарка.

Изготовление начинают с крепления углошлифовальной машинки с помощью скобы или уголков к фанере. Для этого в ней проделывают прямоугольное отверстие под корпус УШМ и круглое для подачи зерна. Длинными болтами закрепляют скобу. Основание можно изготовить из различного материала:

  • фанеры;
  • металла;
  • деревянной доски.

На фото основание выполнено из ламината толщиной 8 мм. Скобу можно сделать из любого тонкого металла, способного удержать машинку. Для крепления использовались болты М10. Ножи изготовлены из обыкновенной стали толщиной 3 мм.

Сито может быть готовое, например, старая кастрюля с просверленным дном или любая подходящая емкость. На фото приспособленная кастрюля с просверленным дном (отверстия диаметром 5 мм).

Затем закрепляется углошлифовальная машинка и прикручиваются ножи. Они могут быть с двумя или четырьмя лопастями.

Остается закрепить кастрюльку к основанию, и устройство из болгарки готово.  Устанавливают приемный бункер зерносмеси, который изготовлен из пятилитровой бутылки. Получилась зернодробилка непрерывного действия.

Всю конструкцию устанавливают на подходящую емкость, включают в сеть и засыпают зерно в приемный бункер. Зерносмесь подается в рабочую зону, где и происходит помол.

Основным недостатком данной конструкции является то, что нельзя регулировать крупность помола. Фракция зерна получается неравномерная. Если на приемный бункер установить шибер, то можно будет регулировать подачу зерна. Это делается для того, чтобы не перегружать двигатель машинки.

Порционная дробилка мелкого помола

Для получения более мелкого помола применяют другую конструкцию. Если в первом случае режущий механизм находится снизу, то в этом варианте он расположен вверху. Эта конструкция дробилки технически менее сложная, так как для изготовления не нужно делать основание. Кастрюля крепится непосредственно к болгарке с помощью уголков. В ней проделано одно отверстие под вал болгарки.

При монтаже на вал необходимо установить прокладку из фетра. Она с усилием одевается на вал двигателя и предотвращает попадание пыли в механизм. Все устройство закрепляют с помощью струбцины к столу. Дробилка готова к работе.

К недостаткам такой зернодробилки можно отнести небольшую производительность. Преимущества следующие:

  • можно получить мелкий помол;
  • конструкцию можно использовать как корморезку;
  • пчеловоды могут делать сахарную пудру для изготовления канди.

Для уменьшения пыли в помещении необходима плотно прилегающая крышка.

Утилизатор веток и растительных отходов

В подсобном хозяйстве часто возникает необходимость утилизировать отходы веток. Для этого их можно просто сжигать, но это запрещено, так как может привести к пожарам. На предприятиях для утилизации используют промышленные шредеры.  Но для небольших подворий приобретать дорогостоящие шредеры не имеет смысла. Для их работы необходимы большие объемы веток и маленьких деревьев.

Используя УШМ, с небольшой доработкой можно изготовить самодельный шредер. С его помощью  легко превратить в пыль различные растительные отходы, а затем использовать их в качестве мульчи или как добавку при приготовлении комбикорма.

Для его изготовления используется лист металла толщиной 4-5 мм, в котором делают два отверстия: одно под вал болгарки, второе для подачи отходов. Затем приваривают небольшой отрезок трубы, закрепляют болгарку и режущие ножи. Для обеспечения техники безопасности ножи закрывают штатным кожухом. Измельчитель веток готов, остается закрепить его вертикально и приступить к работе.

При изготовлении устройства из углошлифовальной машинки следует иметь в виду, что она не предназначена для непрерывной работы. После работы в течение 4-5 минут необходимо дать остыть электромотору 15 минут. Желательно использовать машинку мощностью не менее 1500 Вт.

Пройдя по ссылке, можно увидеть, как изготовить простую дробилку своими руками.

tehnika.expert

Измельчитель травы из болгарки своими руками, дробление веток в щепу

Как сделать измельчитель веток своими руками?

Специфика садово-огородной работы во многих случаях связана с утилизацией зелёной массы — веток, стеблей растений, травы и листьев. Простое уничтожение отходов нерационально, поскольку из них можно изготовить качественное удобрение или использовать для отопления печи. Для закладки подобных отходов в компостные ямы необходимо привести массу в максимально компактное состояние, чтобы процесс созревания перегноя происходил быстрее и качественнее. Измельчение веток плодовых деревьев, стеблей и листьев растений вручную — длительная и трудоёмкая процедура. Каждый садовод, хоть раз сталкивавшийся с этой проблемой, задумывался о возможностях механизации процесса.

Существуют устройства, специализирующиеся на выполнении этой задачи, которые называются измельчителями (шредерами, чипперами). Они вполне эффективны, позволяют быстро и без затруднений превратить гору веток или стеблей травы в измельчённую однородную массу, которая компактно складируется в компостных ямах. Единственная проблема — высокая стоимость таких устройств. Учитывая, что необходимость в них возникает пару раз за весь год, нести заметные расходы нецелесообразно. Выход из положения очевиден — необходимо изготовить измельчитель веток своими руками. Этот вариант решения вопроса потребует некоторых расходов денег и труда, но в результате шредер обойдётся намного дешевле и позволит выполнять именно те операции, которые больше всего нужны владельцу.

Основные узлы измельчителя

Конструкция измельчителя состоит из нескольких элементов:

  • Измельчительный механизм;
  • Бункер;
  • Привод;
  • Рама с кожухом (корпусом).

Некоторые образцы измельчителей имеют дополнительные узлы:

  • Механизм для продвижения материала;
  • Сито для первичной сортировки измельчённой массы;
  • Приёмный бункер для измельчённого мусора.

Основными элементами конструкции являются измельчительный механизм и привод. Именно они выполняют поставленную задачу, а остальные узлы служат для повышения эффективности или выполняют дополнительные функции. Задача, выполняемая приводом, проста и однообразна — он обеспечивает вращение рабочего вала. Функции, которые осуществляет измельчитель, несколько сложнее и зависят от его конструкции. Рассмотрим их внимательнее:

Измельчительный механизм

Этот узел производит разрушение зелёной массы при помощи режущего инструмента, установленного на вращающемся валу. Существует несколько заводских вариантов конструкции измельчительных механизмов:

  • Ножевой дисковый. Напоминает принцип действия овощерезки в кухонном комбайне. Ножи установлены на плоском диске по направлению от центра к краям диска, подача измельчаемого материала производится под углом около 30° к поверхности. Предназначен для переработки относительно тонких веток и стеблей диаметром до 2 см.

    Диско-ножевой блок способен измельчить траву и ветки толщиной до 2 см

  • Фрезерная конструкция. Режущий орган представляет собой ножевой вал от электрорубанка, набор фрез или дисковых пил, установленных на общем валу и разделённых шайбами. Существует ещё одна разновидность конструкции подобного типа, состоящая из двух одинаковых ножевых валов, вращающихся синхронно. Валы настраиваются таким образом, чтобы ножи встречались в одной точке на фронтальной поверхности вращения, что способствует проталкиванию материала внутрь установки. Конструкция способна обрабатывать материал до 8 см в диаметре, но работать с сырыми ветками или стволами деревьев не рекомендуется, так как щепа от них эластична и быстро забивает проходы шредера.

    Фрезерная конструкция позволяет перерабатывать ветки толщиной до 8 см, однако используемый материал должен быть сухим

  • Фрезерно-турбинная ножевая конструкция. Представляет собой некое подобие ножевого вала, но имеющее конусообразную форму. Ножи крепятся на двух обручах, расположенных по краям режущей поверхности, что облегчает изготовление рабочего органа и снижает расход металла. Установка способна работать с сухим или сырым материалом, разного размера или твёрдости — в зависимости от размера режущего органа.

    Фрезерно-турбинная конструкция позволяет справиться с ветками практически любого диаметра

Для самостоятельного изготовления наиболее удобны:

  • Двухвалковые конструкции, состоящие из рабочих вальцов фуганочного типа с 4 ножами каждый.
  • Дисковая конструкция.
  • Пакет из дисковых пил (как вариант, из фрез по дереву, установленных тем же способом — на общем валу).

Выбор того или иного варианта производится исходя из собственных возможностей и предпочтений. Кроме того, большую роль играет оснащённость оборудованием, станками, позволяющими изготовить и собрать определённый вариант режущего органа. Если собственных станков не имеется, необходимые детали следует заказать у токаря, что обойдётся в некоторую сумму денег, но результат будет вполне профессионально выполнен.

Тип и мощность двигателя

Для вращения рабочего вала используются электрические или бензиновые (дизельные) двигатели. Выбор привода обусловлен его наличием, степенью мощности, возможностями участка. Для работы электродвигателя надо иметь подключение к сети (а если двигатель трёхфазный, то ситуация несколько усложняется), тогда как бензиновые моторы способны действовать более автономно. Имеется ещё одно преимущество бензиновых двигателей — они позволяют регулировать скорость вращения рабочего вала путём изменения подачи горючего, тогда как электрические устройства работают в единственном скоростном режиме. Кроме того, мощность бензиновых устройств обычно намного выше, хотя существуют и электродвигатели с высокой мощностью. Для создания универсальной установки, способной работать с материалом разного размера и прочности, рекомендуется использовать мотор, способный развивать мощность около 4 кВт. Эта величина определена опытным путём и делает возможной переработку в домашних условиях практически любого типа материала.

Как сделать садовый измельчитель веток

Процесс создания шредера проходит поэтапно и состоит из следующих шагов:

  • Выбор типа рабочего органа, создание рабочего чертежа.
  • Заказ деталей у специалистов. Если имеется возможность производства станочных работ, этот пункт автоматически отменяется.
  • Сбор необходимых материалов и инструментов.
  • Изготовление деталей, сборка и испытания устройства.

Создание рабочего чертежа необходимо для более детального представления о размерах, способах соединения и прочих параметрах узлов и элементов конструкции. Тем более, что некоторые детали придётся заказывать у токаря, что в любом случае потребует наличия грамотно выполненного чертежа.

Первым действием становится выбор типа режущего органа. Он обусловлен возможностями владельца, характером предстоящих действий, составом и параметрами материала, объёмами и длительностью работы. Необходимо учитывать сложность замены, настройки и заточки режущего инструмента, его долговечность, способность измельчения разных видов зелёной массы. Кроме того, надо иметь возможность заказать или изготовить самостоятельно тот или иной вид рабочего узла. Наиболее эффективной считается конструкция с двумя ножевыми валами. Но для её изготовление понадобится два абсолютно одинаковых вала, соединённые между собой зубчатой передачей, обеспечивающей синхронность вращения.

Узел сложен не только в изготовлении, но и в настройке ножей.

Их надо периодически затачивать, устанавливать на вал, что представляет собой достаточно сложную задачу.

Более простым вариантом конструкции является плоский ножевой диск.

Основным преимуществом этого варианта является возможность обойтись без изготовления приводного вала, установив диск прямо на вал электродвигателя. Диск не требует для посадки много места, поэтому потребуется лишь изготовление диска и защитного кожуха с направляющим экраном для организации выброса щепы.

Режущий орган, представляющий собой набор из дисковых пил или плоских фрез по дереву, довольно просто изготовить из приводного вала для циркулярной пилы.

Можно просто переделать имеющуюся циркулярку с валом на 32 мм, который подойдёт для установки пильных дисков среднего размера. Как вариант, могут быть использованы плоские фрезы по дереву, посадочный диаметр которых также составляет 32 мм. В данном случае понадобится только установить защитный кожух и направляющее устройство для компактного выброса щепы.

Самостоятельное изготовление измельчителя — мероприятие, требующее наличия определённых инструментов и материалов. Понадобятся:

  • Листовой металл для изготовления кожуха, бункера, защитных экранов.
  • Стальной уголок или швеллер для создания рамы шредера.
  • Крепёжные элементы — болты с гайками, необходимые для соединения элементов защиты, установки рабочего органа и т.п.
  • Сварочный аппарат с электродами.
  • Электродрель с набором свёрл.
  • Болгарка, ножовка по металлу.
  • Линейка, рулетка, чертилка для разметки.
  • Кернер, молоток.
  • Набор гаечных ключей, отвёртка, пассатижи.
  • Банка краски, кисть.

Приведённый перечень не является исчерпывающим, в зависимости от замысла конструктора могут пригодиться и другие материалы или инструменты.

Порядок изготовления шредера:

  1. Из уголка или швеллера собирается станина.
  2. На станину устанавливается режущий орган.
  3. Прикрепляется площадка для крепления электродвигателя с натяжным устройством. Если планируется использовать бензиновый двигатель, крепление производится исходя из его конструкции.
  4. Устанавливаются шкивы, натягивается приводной ремень.
  5. Собирается и фиксируется на раме защитный кожух.
  6. Направляющее устройство для выброса измельчённого материала рекомендуется не крепить сразу окончательно, а проверить установку в действии. Иногда получается так, что щепа отлетает слишком далеко, что неудобно для владельца и сильно загрязняет участок. Опытным путем отражатель устанавливается в оптимальном положении, после чего прикрепляется окончательно.
  7. Собранное и опробованное в работе устройство окрашивается для придания аккуратности и нарядного внешнего вида.

Нередко оказывается, что в рабочие чертежи вкралась ошибка, ухудшающая работоспособность установки. Обычно дело касается формы корпуса, способствующей застреванию щепы в узких местах или неправильной форме отражателя. Следствием этого становится чрезмерная дальность или разброс выброса, или наоборот, накапливание измельчённого материала на выходе из-за препятствий, вызванных неправильной конфигурацией отражателя. Рекомендуется не собирать его окончательно сразу, а сначала произвести пробный запуск установки и устранить обнаруженные недостатки.

Видео: как изготовить шредер

Дробилка для веток из подручных средств

Некоторые мастера используют в качестве основы готовые устройства, для которых необходимо лишь изготовить дополнительные элементы или детали. Вместо мощных стационарных двигателей можно применить электродрель или болгарку. Рассмотрим наиболее распространённые варианты изготовления дробилки:

Из стиральной машины

«Стиралка» активаторного типа — отличный «полуфабрикат» для изготовления самодельного шредера. Понадобится демонтировать активатор, установить на вал двигателя нож, имеющий размер немногим меньше, чем диаметр внутренней части бака. Принцип действия ножа аналогичен тому, что используется в кофемолке — горизонтально установленная пластина с заточенными краями. В нижней боковой части бака делается отверстие, к которому присоединяется выпускной кожух. Во время работы измельчителя в него будет входить щепа. Конструкция достаточно простая и надёжная, испытана много раз на практике.

Двигатель стиральной машины имеет маленькую мощность, редко превышающую 500 ватт, потому при помощи подобного оборудования возможно измельчать только солому или траву

Из болгарки

Для изготовления шредера из болгарки понадобится металлическая ёмкость, в центральной части днища которой делается отверстие для установки ножа. Ось болгарки пропускается сквозь это отверстие, на неё устанавливается нож. Сам инструмент фиксируется в неподвижном состоянии таким образом, чтобы нож свободно вращался, не задевая стенки ёмкости. Скорость вращения инструмента довольно высока, поэтому рекомендуется установить её на минимум, чтобы не получить на выходе «пюре» из зелёной массы.

Для изготовления шредера рекомендуется использовать болгарку мощностью 3 кВт и более

Из дрели

Для того, чтобы использовать дрель в качестве измельчителя, понадобится подставка (обычно рекомендуют использовать обычную табуретку с отверстием 12 мм в центральной части сиденья). Сверху устанавливается ведро с аналогичным отверстием в днище, для неподвижности оно крепится к табуретке саморезами. Нож, размер которого немногим меньше диаметра днища ведра, устанавливается на ось, вставленную во втулку с подшипником. Втулка крепится снизу к табуретке. Дрель с самофиксирующимся патроном присоединяется к оси и запускается. Устройство годится для переработки зелёной массы в небольших объёмах.

Самодельный измельчитель для веток или стеблей травы позволяет ускорить процесс рубки материала перед закладкой в компостную яму или печь, мульчированием почвы и при проведении прочих работ. Расходы на создание шредера намного ниже, чем затраты на приобретение готового изделия, а множество вариантов конструкции из подручных материалов и элементов позволяет выбрать оптимальный вариант для данной усадьбы. Учитывая эпизодический характер использования такой дробилки, изготовление установки своими руками является выгодным и несложным мероприятием, а эффективность работы шредера зависит только от тщательности выполнения работ.

Три вида самодельных измельчителей

В домашних условиях шнековый и турбинно-фрезерный шредер сделать сложно, поэтому умельцы предпочитают собирать конструкции дискового типа, двухвальные шредеры, а также измельчители из дисковых пил.

Вариант № 1. Шредер двухвального типа

Среди самоделок это самый мощный аппарат, но и повозиться с ним придется изрядно. Два круглых вала центруют и размещают на коробчатой раме вертикально. На каждом из валов установлено несколько съемных ножей. Чем больше по периметру валов будет ножей, тем мельче щепу вы получите на выходе.

Двухвальный агрегат позволяет измельчать ветки диаметром до 8 см.

  1. Горловина;
  2. Несущая рама;
  3. Каркас режущего блока;
  4. Режущий вал;
  5. Передаточный вал;
  6. Передаточный ремень;
  7. Двигатель;
  8. Площадка.

Чертежи двухвального измельчителя на раме.

Двухвальный шредер — аппарат довольно мощный, он рассчитан на большие объемы и толстые ветки. Если вам нужно измельчать мелкий кустарник, то лучше обратить внимание на дисковую систему. Для тех, кого интересует мощность, внизу на видео в этой статье показано как сделать своими руками двухвальный шредер.

Вариант № 2. Шредер с режущим диском

Дисковый измельчитель — самый простой в изготовлении, здесь главное правильно сделать ножевой диск и не скупиться на качестве самих ножей.

Чертеж дискового шредера с ременным передаточным механизмом.

Если у вас двигатель мощностью от 3 кВт, то диск можно крепить непосредственно на вал двигателя. Для менее мощных аппаратов используется передаточный механизм.

С мощным двигателем режущий диск можно крепить прямо на вал.

Вариант № 3. Диски от циркулярки

Шредер из дисковых пил от циркулярки в изготовлении также довольно прост. Вам нужно заказать токарю вал, на который будут нанизываться диски, и приобрести набор самих дисков.

Чертеж режущего узла шредера из дисковых пил.

При сборке есть пара важных моментов. Во-первых, диски нанизываются на вал не вплотную, а через шайбы толщиной 7–10 мм. Во-вторых, зубья соседних дисков не должны находиться на одной линии, их нужно компоновать либо хаотично, либо по диагонали.

Зубья в дисковых резаках лучше компоновать по диагонали.

Особенности садовых шредеров

Садовые измельчители имеют простую конструкцию; при правильном выборе используемых компонентов собрать агрегат в домашних условиях несложно. Необходимо лишь определиться со схемой исполнения шредера — на основе электрического или бензинового двигателя.

Конструкция самодельного садового шредера будет состоять из следующих элементов:

  • металлической рамы;
  • двигателя;
  • ножей, установленных на валу;
  • защитного кожуха;
  • короба для приёма измельченных отходов;
  • пусковой системы.

Сделать садовый инвентарь можно в передвижном или стационарном варианте. Для изготовления рамы допустимо использовать каркас от верстака или сварить конструкцию самостоятельно из металлического уголка. Короб для приёма измельченных отходов выполняют из жести или пластикового ведра. Необходимо позаботиться о качественной защите режущего инструмента, который отвечает за перемалывание растительных отходов. Прочный кожух веткоизмельчителя своими руками, чертежи которого можно найти в интернете, выполняется из листовой стали или обрезка подходящей по размеру трубы.

Виды режущих насадок

Самодельные агрегаты и дробилки заводского изготовления используют режущие насадки различного типа. Выбор того или иного типа режущего инструмента будет зависеть от мощности привода и всей конструкции аппарата.

Наибольшую популярность получили следующие насадки:

  • дисковые с лезвиями;
  • фрезерные;
  • фрезерно-турбинного типа.

Простейшие сучкодробилки оснащаются дисковым режущим инструментом, на котором располагаются многочисленные плоские лезвия. При вращении они перемалывают садовый мусор и отлично справляются с опавшей листвой и травой.

Фрезерные ножи выполнены в виде шестерёнки, на которую надеты многочисленные дисковые пилы. Такие насадки с легкостью перемалывают траву и ветки, но при этом необходимо следить за показателями влажности измельчаемых отходов. Мокрая трава и листья могут забить фрезу, после чего потребуется вскрывать корпус и очищать режущие кромки.

Фрезерно-турбинные насадки отличаются универсальностью использования, с легкостью справляясь с перемалыванием и утилизацией травы, веток и крупных древесных отходов. Их недостаток — это сложность самостоятельного изготовления: скорее всего, потребуется приобрести уже готовые насадки от заводских измельчителей.

Выполняем дереводробилку своими руками

Изготовление такого аппарата при наличии соответствующей схемы не представляет особой сложности. Необходимо лишь подобрать рабочий электродвигатель, мощность которого позволит в последующем с легкостью перемалывать ветки, траву и листья.

Схема с использованием стиральной машины

Популярностью пользуются самодельные садовые шредеры для листвы и щепы, которые выполнены из старой стиральной машины. Можно использовать не только электродвигатель, но и корпус с рамой, что существенно упрощает изготовление техники. Возможно выполнение измельчителя веток для мотоблока своими руками, который будет монтироваться на культиватор и другую механизированную технику.

Из инструмента понадобится:

  • электродрель;
  • плоскогубцы;
  • шлифовальная машина;
  • гаечный ключ и отвертка.

Мощность электродвигателя в старых советских стиральных машин обычно не превышает 1 кВт, поэтому шредер может применяться лишь для измельчения травы и опавшей листвы. Изготовить режущие ножи можно из обрезков металла, которые затачиваются и фиксируются на валу электромотора. Также можно использовать заводские насадки, которые отличаются качеством исполнения и существенно упрощают изготовление самодельного шредера.

Алгоритм работы будет следующим:

  1. Корпус стиральной машины обрезают по высоте.
  2. Внизу сбоку вырезают болгаркой отверстие шириной приблизительно в 20 и высотой 8 см. Полученное отверстие потребуется для выброса перемолотых растительных отходов. Около прорези выполняют кожух или крепят направляющие для фиксации пластикового ведра.
  3. К обрезанному корпусу приваривают ножки.
  4. На валу электродвигателя высверливают два отверстия диаметром 6−7 мм. Устанавливают в привод втулку с резьбой, фиксируя ее болтами.
  5. На дне короба монтируют электромотор, используя для фиксации гайки и шпильки. На втулке внутри кожуха закрепляют ножи, которые располагаются на 10−15 см выше отверстия для выброса перемолотой травы.
  6. Корпус скрепляется сваркой или выполняется разборным на болтах и другом креплении.
  7. Останется подвести силовой кабель и смонтировать кнопку запуска. Можно использовать штатный пуск от стиральной машины, позаботившись лишь о необходимой длине силового кабеля.

Это простейший вариант измельчителя, для изготовления которого подойдет любая старая советская стиральная машина. Всю работу дачник сможет выполнить самостоятельно, обладая минимальным опытом работы с болгаркой и сварочным аппаратом.

Самодельный измельчитель из болгарки

Самостоятельно изготовленный измельчитель из болгарки — ещё один несложный вариант, реализовать который не составит особого труда. Для работы потребуются следующие инструменты и материалы:

  • стальной уголок;
  • металлическая емкость;
  • крепежные элементы;
  • покупные или самодельные ножи;
  • листовая жесть;
  • сварочный аппарат;
  • электродрель;
  • угловая шлифмашинка.

Мощности электроинструмента будет достаточно для перемалывания листвы и переработки небольших по толщине веток. Рекомендуется использовать для изготовления шредера старые болгарки, мощность привода которых составляет 3 кВт.

Сборка осуществляется в следующей последовательности:

  1. Болгаркой нарезают листовой металл, после чего сваривают из него раму, которая напоминает по своему внешнему виду стул.
  2. К выполненной полке приваривают листовой металл для основания измельчителя.
  3. К каркасу при помощи хомутов крепят болгарку, располагая ее валом вверх.
  4. В используемой металлической ёмкости вырезают отверстие размером 10 * 10 см.
  5. В отверстие вставляют рукав, который можно выполнить из пластика или жести.
  6. На дне ёмкости выполняют в центре отверстие, в которое будет входить вал от привода болгарки.
  7. Металлическую емкость устанавливают на валу болгарки и дополнительно фиксируют ее к раме саморезами или болтами.
  8. На дне емкости устанавливают диски или используемые самодельные ножи.

Выполненное самодельное устройство отличается простотой, а благодаря отличной мощности электромотора от болгарки такой самодельный измельчитель веток и травы справится с различными садовыми отходами. Ножи можно выполнить самостоятельно или приобрести уже готовые варианты от газонокосилки-триммера.

Изготовив садовые измельчители веток и травы своими руками из триммера, болгарки или привода от стиральной машины, можно получить функциональное и простое в использовании оборудование, которое позволит с легкостью утилизировать различный садовый мусор, в том числе обрезанные ветки, опавшую листву, скошенную траву и другие биологические отходы.

Сделать такое оборудование не составит особой сложности. Необходимо лишь определиться с используемой схемой выполнения агрегата и в последующем по имеющейся документации аккуратно сварить и собрать самодельный измельчитель, который по возможностям не будет уступать заводской технике.

vnovinky.ru

Измельчитель веток своими руками (садовый, самодельный)

Содержание

Каждому владельцу огорода или дачного участка время от времени приходится избавляться от листьев и травы, в особенности, когда речь заходит об уборке сада. Многие используют собранный материал для приготовления органических удобрений или мульчи, нередко ветки, точнее, полученные из них опилки и щепы,применяются и для отопления.

В этом случае, обойтись без такого универсального и практичного приспособления, как измельчитесь травы и веток, достаточно сложно.

Особенности и преимущества

Садовый электрический измельчитель – это универсальное устройство, с помощью которого вы в рекордно короткие сроки сможете переработать собранный на участке неликвид. Измельченный материал может использоваться для приготовления компоста, зеленого удобрения, мульчирования почвы вокруг кустов и плодовых деревьев.

Благодаря простому и малогабаритному устройству ответ на вопрос «как измельчить траву в порошок» перестанет вас волновать – вы с большой производительностью сможете самостоятельно формировать витаминные чайные смеси и заготавливать приправы на зиму.

Профессиональный измельчитель веток

Измельчители травы, как заводские, так и самодельные, обладают достаточно большой производительностью при относительно малом энергопотреблении. Пожалуй, это и есть главное преимущество агрегатов этой категории – они позволяют в рекордно короткие сроки перемолоть в однородную массу достаточно большое количество сырья.
к меню ↑

Устройство измельчителя

Классический измельчитель для травы по принципу действия несколько напоминает мясорубку или блендер. В его комплектацию входят следящие основные элементы:

  • приемный бункер;
  • ножевая группа;
  • двигатель.

Некоторые модели оснащаются транспортерами для подачи сырья и удаления переработанной массы из бункера, любительские в основном отличаются ручной загрузкой/выгрузкой, а также существенно меньшей мощностью.

Ножевая группа может быть дисковой (такие изделия прекрасно справляются с процессами перемалывания травы, сена, небольших веток) или фрезерной (промышленные измельчители для веток диаметром порядка 20-25 см).

Принцип работы дробилки

В целом измельчители травы могут быть классифицированы следующим образом:

  • любительские – малогабаритные изделия с дисковыми режущими механизмами и мощностью до 2,5 кВт;
  • полупрофессиональные – укомплектованные двигателем модели мощностью порядка 4 кВт;
  • профессиональные – габаритные и обладающие большим весом установки мощностью от 14 кВт, оснащенные транспортерами, втягивающими воронками и фрезерными ножевыми группами.

В последнее время большой популярностью пользуются также садовые измельчители веток и травы для мотоблока – навесные устройства, приводимые в движение энергией от основного агрегата.
к меню ↑

Самодельный измельчитель веток

Несмотря на то, что измельчитель Зубр садовый считается одним из наиболее полезных в хозяйстве агрегатов, стоимость его достаточно высока, и не каждый дачник и даже фермер с легкостью решится на его покупку. Альтернатива есть всегда – вы можете смастерить измельчитель веток своим руками. Безусловно, самоделка может быть менее производительной, однако и стоимость ее существенно ниже, чем у заводского изделия.

Сегодня мы постараемся ответить на вопрос, как сделать измельчитель травы своими руками из подручных и недорогих средств.
к меню ↑

Садовый измельчитель своими руками из болгарки

Самодельный измельчитель с точки зрения конструкции мало чем отличается от того, которые нам предлагает современный рынок сельскохозяйственной техники. Функцию бункера может выполнять любая старая металлическая емкость большого объема – ведро, кастрюля или бочка. В днище емкости следует заранее просверлить функциональное отверстие для прибора, приводящего в движение ножевую группу.

Мы используем наиболее простой способ и сделаем двигатель из болгарки своими руками.

Садовый измельчитель из болгарки

Что касается режущего механизма, его можно изготовить самостоятельно или приобрести готовый – мы рекомендуем именно этот вариант. Однако если вы планируете сделать ножевой блок своими руками, лучшим решением будет использовать металлическую пластину с заточенной кромкой.

Следует отметить, что все самодельные садовые приспособления должны отличаться надежностью и устойчивостью, в особенности, если их конструкция предполагает использование ножей.

Предлагаем следующий вариант конструкции:

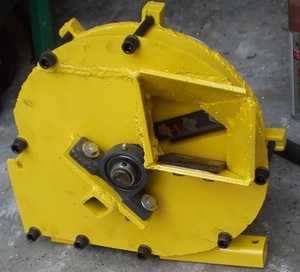

  • непосредственно веткоизмельчитель в сборе – бункер с присоединенными и надежно закрепленными болгаркой и ножевым механизмом;
  • металлический каркас, изготовленный из трубы и обладающий достаточно большим весом, в который будет помещаться сделанный нами прибор;
  • защитная крышка для бункера.

Этот же принцип можно использовать для того, чтобы создать свой собственный измельчитель яблок, корнеплодов, винограда своими руками. Для изделий небольшого размера в качестве альтернативы болгарки можно использовать обычную дрель. Этот инструмент также обладает достаточной мощностью для того, чтобы привести в движение ножевой блок и обеспечить достаточную производительность самодельного измельчителя.
к меню ↑

Работа самодельного измельчителя веток (видео)

moezerno.ru

РубрикаРазное

Добавить комментарий
