Как подключить греющий саморегулирующийся кабель. Схема

Принцип подключения саморегулирующегося нагревательного кабеля очень простой. Достаточно подключить его токопроводящие жилы просто к сети 220. И обязательно заизолировать второй конец греющего кабеля так, чтобы между токопроводящими жилами не было контакта. Оплетку на заземление, если есть.

Каким именно способом подключить саморегулирующийся кабель зависит от того, где вы его будете использовать, какие инструменты у вас есть, какие расходные материалы у вас в наличии.

Но схема везде одна и та же.

Если вы купили греющий кабель для кровли и водостоков и будете его самостоятельно подключать, то помните, что  нужно зашкурить и обезжирить изоляцию в месте заделки концевой муфты, то это намного повышает надежность.

По ссылке подробная статья с фото: как подключить греющий кабель.

А здесь рассмотрим кратко основные принципы.

Небольшое видео и серия фотографий о схеме подключении саморегулирующегося кабеля:

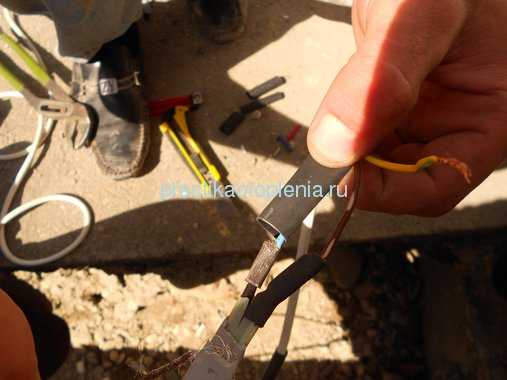

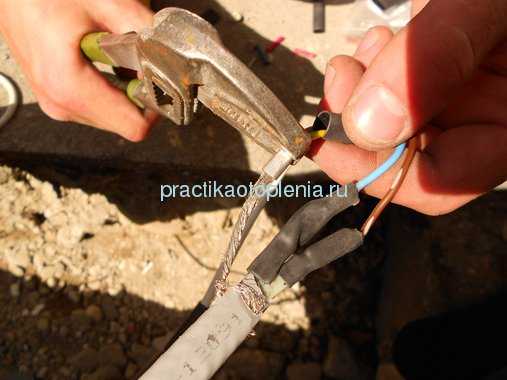

Ниже, на трех фотографиях кратко показаны этапы подключения клеевым комплектом муфт саморегулирующегося нагревательного кабеля без экрана, с экраном и греющего кабеля внутрь трубы (последний отличается концевым колпачком). Подробные статьи по соответствующим ссылкам.

Все очень просто. Нужно запитать нагревательный кабель от сети, если кабель экранированный — подключить заземление, и загерметизировать конец саморегулирующегося кабеля.

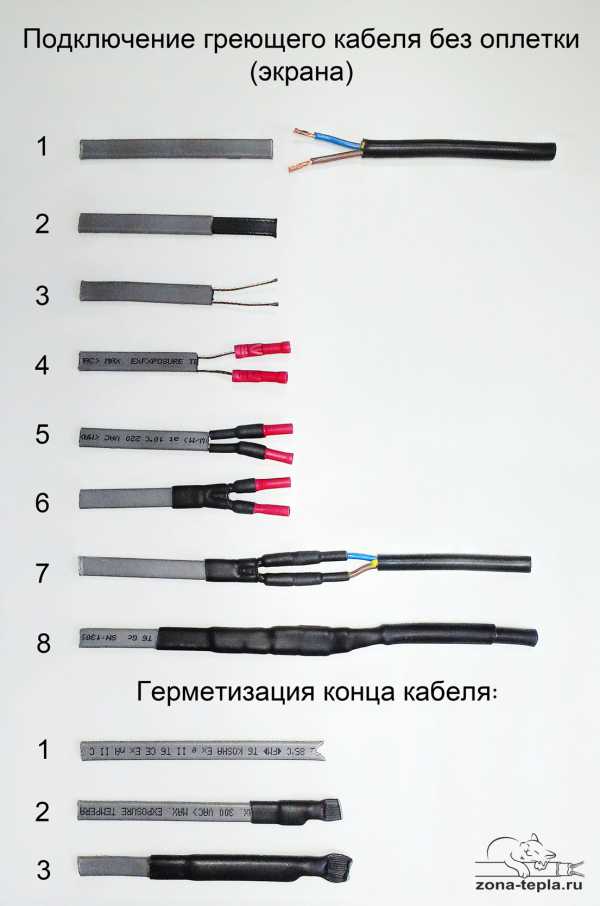

Подключение греющего кабеля без оплетки (экрана) саморегулирующегося типа:
Подключение экранированного саморегулирующегося  нагревательного кабеля (с заземлением). Подробная статья >>Подключение греющего кабеля:
Подключение саморегулирующегося греющего кабеля для ввода внутрь трубы питьевого водопровода. (перед «заделкой» соединительной муфты вспомнить одеть сальник!) подробная статья:  >>Греющий кабель внутри трубы подключение:

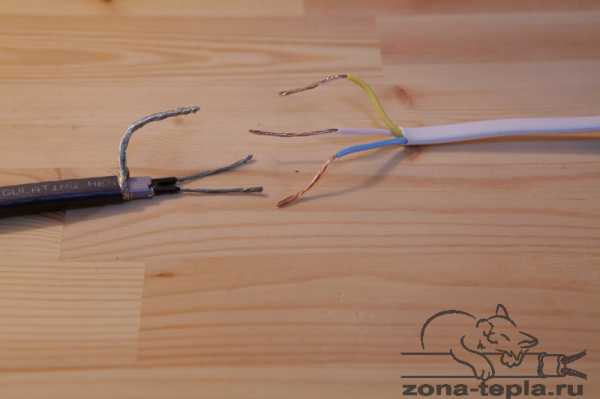

Если кабель без оплетки, то нужно просто запитать его от сети:

И обязательно заизолировать второй конец нагревательного кабеля. Между двумя токопроводящими жилами не должно быть контакта:

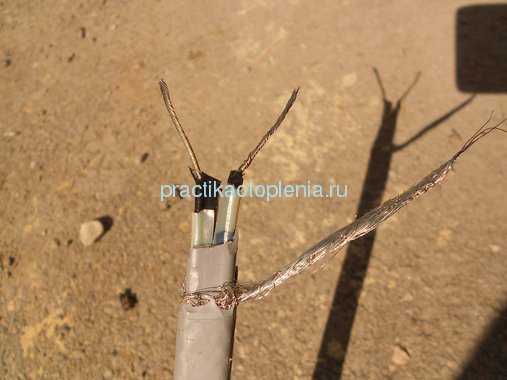

Если наш греющий кабель с заземляющим экраном, то экран подключаем к земле:

Если заземлять не хотим или некуда, а экран есть, то его можно просто обрезать:

Саморегулирующийся нагревательный кабель — это очень просто. Вот она вся схема:

Ответы на вопросы: как разделать кабель, сколько сантиметров изоляции снимать, на какую длину зачищать проводящие жилы, как изолировать зависят от того, каким способом будем подключать. Подробную схему подключения с помощью клеевого комплекта для заделки саморегулирующихся кабелей можно посмотреть ЗДЕСЬ.

Как смонтировать греющий кабель на трубу.
Цены на саморегулирующийся кабель для водопровода.
Цены на нагревательный кабель для канализации.
Цены на греющий кабель внутрь трубы.
Греющий кабель для кровли и водостоков.

zona-tepla.ru

Как подключить греющий кабель для водопровода

Водопровод может пострадать при промерзании, что приведёт к лишним затратам по ремонту или замене. Для того чтобы этого избежать, необходимо подключить греющий кабель для водопровода.

Для чего необходим электрический подогрев водопровода

Не всегда при строительстве частного дома прокладка водопровода проводится с соблюдением основного правила — трубы должны быть расположены ниже, чем при самых сильных морозах промерзает почва. Иногда существуют причины, по которым невозможно выкопать траншею необходимой глубины — каменная гряда или препятствие в виде железобетонной конструкции.

При размещении труб водопровода на участках промерзания почвы даже утепление трубопровода может не спасти его от промерзания. Особенно часто риск промерзания труб существует в местах, где водопровод проходит через цоколь здания, на подъёме труб перед их входом в дом, а также в неотапливаемых подвальных помещениях.

Во избежании появления аварийной ситуации, чреватой не только отсутствием в доме воды, но и возможностью повреждения труб образовавшимся в них льдом, можно использованием на опасных участках электрического подогрева. Существуют технологии, позволяющие каждому домовладельцу, имеющему навыки электротехнических работ, подключить греющий кабель к своему водопроводу.

Материалы и инструменты для монтажа греющего кабеля

Кабель, предназначенный для обогрева трубопроводов, преобразует электроэнергию в тепловую энергию при прохождении через него тока. Он выделяет достаточно тепла для поддержания температуры, необходимой для исключения кристаллизации воды и последующего её перехода в лёд.

Используемый провод имеет хороший запас прочности, исключающий его повреждение, а также отличные изоляционные характеристики. Сегодня в продаже имеются несколько вариантов специализированного кабеля, используемого для обогрева трубопровода. По своей конструкции они делятся на следующие виды:

  • Резистивные обогревательные кабели изготавливаются из сплава, обладающего высоким сопротивлением. При подключении его к электросети начинает выделяться тепло. Существует одножильный и двужильный вариант кабеля. При использовании одножильного кабеля возникают трудности его монтажа, поскольку для подключения к источнику питания должны быть использованы оба его конца. У двужильного к электросети подключается лишь один конец, а на второй устанавливается контактная муфта, замыкающая электрическую цепь.
  • Саморегулирующиеся полупроводниковые греющие кабели были разработаны для экономного использования электроэнергии. Его конструкция состоит из двух металлических полупроводников, разделённых специально разработанной полупроводниковой матрицей. При прохождении по проводникам тока она начинает выделять тепло. Её особым свойством является максимальное выделение тепла при понижении наружной температуры. При её повышении уровень потребления электроэнергии снижается.

Каждый вид греющего кабеля может использоваться как для наружной установки, так и для размещения его во внутреннем пространстве трубы. При самостоятельном монтаже греющей системы обычно монтируют её снаружи трубопровода, а после монтажа утепляют. Крепление выполняется термостойкой клейкой лентой или пластиковыми бандажами.

Как и при любой электромонтажной работе, потребуются бокорезы и пассатижи, а для утепления труб лучше использовать специальные термоизоляционные материалы, изготавливаемые в виде полуцилиндров различного размера.

Порядок наружного крепления греющей системы

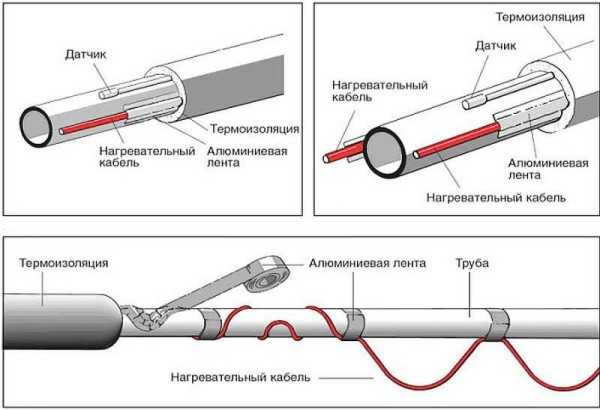

Крепление греющего кабеля должно выполняться таким образом, чтобы он всей площадью прилегал к наружной поверхности трубопровода. Производители облегчили эту задачу, изготовляя греющие кабеля с плоскими сторонами. Монтаж греющей системы снаружи водопровода выполняется в следующем порядке:

  1. Обеспечивается свободный доступ к нижней части трубопровода;
  2. Трубы тщательно очищаются от грязи и пыли. На их поверхности не должно быть следов сварки и ржавчины;
  3. Греющая проводка укладывается в нижней части трубы и фиксируется пластиковыми хомутами через 30 см. Может также использоваться металлизированная клейкая лента;
  4. При обогреве пластиковой трубы под проводом первоначально клеится металлизированный скотч;

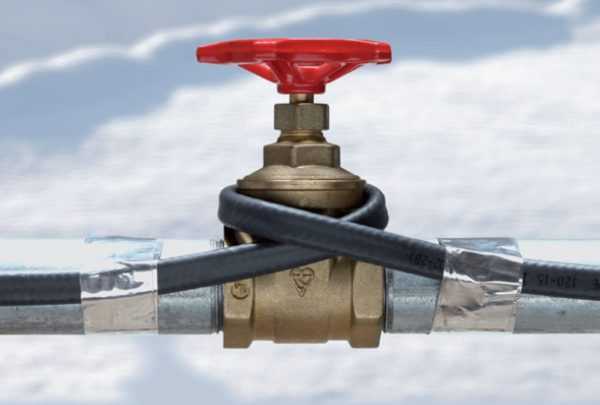

  5. При монтаже в районе фитингов необходимо сделать несколько петель, тем самым улучшая качество обогрева;
  6. Трубопровод оснащается утеплителем.

Оснащение водопровода системой обогрева позволит обеспечить нормальную работу водопроводной системы загородного дома даже в самые сильные морозы.

Подключение греющего кабеля к вашему водопроводу поможет быть уверенным в сохранности жидкого состояния воды в трубах, и сохранит ваши нервы.

septik.guru

Как подключить греющий кабель: инструкция и схемы

В зимнее время от продолжительных морозов порой случается деформация или разрыв труб водопроводной канализации. Чтобы это предотвратить потребуется приобрести греющий кабель. Принцип монтажа электрического проводника не сложен, его может выполнить любой человек своими руками. Для этого достаточно будет знать лишь несколько нюансов, как подключить греющий кабель, без услуг специалиста.

Что такое греющий кабель

Нагревательный кабель – это разновидность электрического проводника, который поступающую электроэнергию преобразует в тепловую. Изготавливаются такие провода по специальной технологии, которая делает устройство герметичным, безопасным и устойчивым к различным негативным внешним факторам.  Отличительной особенностью устройства считается то, что для принципа его работы не требуется дополнительное оборудование. Чтобы обогреть трубы и предотвратить их размораживание, достаточно будет подключить провод к электросети.

Виды и строение нагревательного кабеля

На сегодняшний день потребительский рынок предлагает несколько разновидностей обогревающих проводок. По конструктивному исполнению они делятся на следующие виды:

Каждый вид отличается между собой не только строением, но и эксплуатационными качествами.

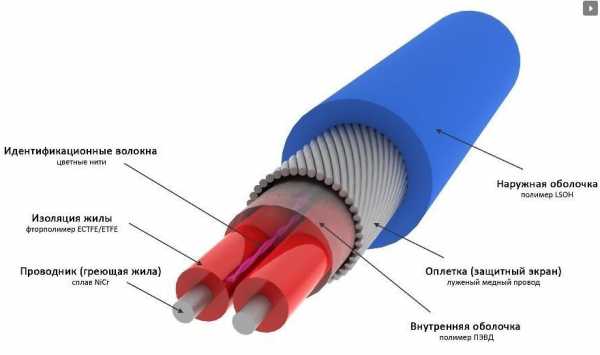

Резистивные проводники

Эти изделия считаются самыми дешевыми на потребительском рынке. Объясняется это тем, что данные проводки имеют более простую конструкцию. Строение этих кабелей состоит из одной или двух медных жил, которые защищены изоляционной и термостойкой оболочкой. Характерной чертой резистивных проводов заключается в том, что они всегда выделяют одну температуру тепла. Следовательно, в независимости от окружающей среды и наружной температуры, эти изделия для обогрева труб будут работать на всю мощность, что приведет к необоснованным переплатам по электроэнергии.

Саморегулирующий кабель

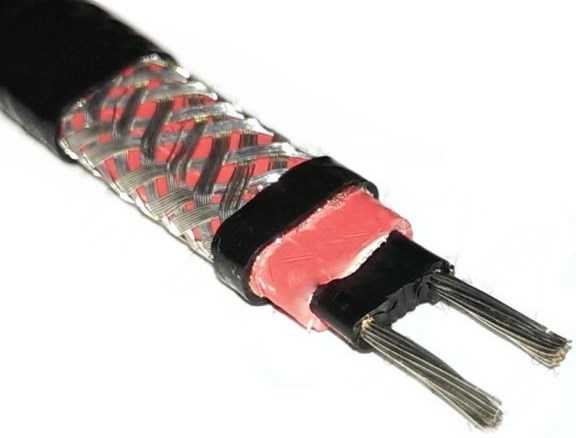

Саморегулирующий кабель имеет более сложную конструкцию, чем резистивные проводки. Данное изделие устроено в виде матрицы, которая изготовлена из гибкого полупроводникового материала. Эластичная матрица находится между двумя лужеными жилами, которые защищены изолирующей оплеткой и внешней оболочкой.

Принцип работы данного изделия заключается в том, что он самостоятельно регулирует температуру тепла на определенных участках трубопровода. Помимо этого, если наружная окружающая температура повышается, саморегулирующийся греющий провод меняет свою мощность, тем самым потребляя меньшее количество электроэнергии.

Стоит обратить внимание: На потребительском рынке саморегулирующая проводка имеет самую высокую цену. Но при ее использовании можно значительно сэкономить на расходах по электроэнергии.

Способы укладки

Монтаж установки нагревательного кабеля может быть выполнен с наружной или внутренней стороны трубопровода. Наружный способ делится на линейную и спиральную укладку.

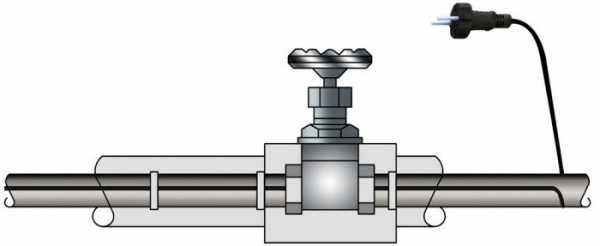

Линейный монтаж

По отзывам специалистов, линейный способ укладки считается самым удобным. В этом случае нагревательный элемент протягивается вдоль всей трубы. При этом проводку обязательно нужно располагать с нижней стороны изделия, что позволит защитить ее от механических повреждений. Что касается крепления, то для КСО лучше выбрать алюминиевый скотч. В этом случае повысится качество закрепления и теплоотдача проводника.

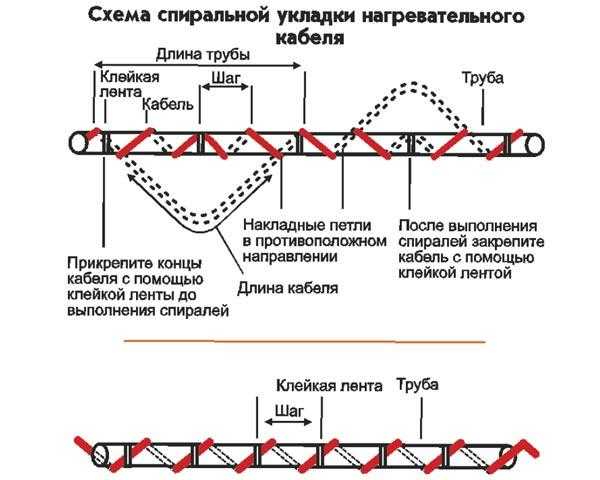

Спиральный монтаж

Этот способ монтажа требует особой внимательности и аккуратности, иначе от резких и многократных изгибов нагревательный кабель выйдет из рабочего строя. Укладываться провод может вплотную к трубе или с провисанием. В первом случае нагревательный элемент аккуратно разматывается с муфты и с определенным интервалом наматывается на трубопровод. Во втором варианте кабель спиральным способом укладывается так, чтобы его нижняя часть провисала, а не прилегала к изделию.

Внутренний монтаж

Внутренний способ укладки КСО выполняется изнутри трубы. Чаще всего этот вариант используется в тех случаях, когда нет доступа к наружным сторонам водопровода. Для выполнения внутреннего монтажа понадобится в нужном месте трубы установить тройник, через который протянуть кабель до проблемного участка. Затем сальниковый узел закрутить и герметизировать.

Как только будет выполнен один из приведенных монтажей, можно будет перейти к подключению греющего кабеля к электросети.

Подключение к сети

Для того, чтобы выполнить подключение КСО к электросети, потребуются провести предварительные работы. Также чтобы во время монтажа не возникло не предвиденных сложностей, потребуется заранее запастись необходимыми инструментами.

Комплект инструментов и материалов

Перед тем как приступить к монтажу, стоит сразу обратить свое внимание, что нагревающий кабель не подключается напрямую к электросети. Для этого сначала его потребуется соединить с холодным проводом, который будет служить электрическим проводником.

Итак, рассмотрим комплект инструментов для выполнения обмуфтовки проводов:

  • пассатижи;
  • утконосы;
  • бокорез;
  • строительный нож;
  • устройства для зачистки концов провода;
  • обжимные клещи.

Также потребуется строительный фен и линейка.

Соединение проводов

Соединение нагревающего изделия с холодным проводом требует точной последовательности. Поэтому чтобы не допустить ошибок, перед началом работ нужно внимательно ознакомиться со следующей инструкцией.

Подготовка нагревающего кабеля:

  1. С конца греющего изделия, который будет соединен с холодным проводом, аккуратно строительным ножом снимается верхняя оболочка.
  2. При помощи отвертки на проводе зачищается защитный экран, который затем сворачивается в жгут.
  3. От края проводки на расстояние 3 см. удаляется матрица.
  4. На зачищенном участке токопроводящие жилы сворачиваются в жгут.
  5. На каждый электрический проводник надеваются термоусадочные трубки маленького диаметра.
  6. Токопроводящие жилы объединяются большой термоусадочной трубкой.
  7. Выполнив все действия, производится обмуфтовка строительным феном.
  8. Далее каждый провод разводится в противоположные стороны и при помощи утконоса делаются «штаны».

В заключение подготовки КСО для подсоединения с холодным проводом, на каждый конец жилы и жгут защитного экрана одеваются гильзы. При этом следя, чтобы все гильзы были одного размера.

Следующим шагом для подключения греющего кабеля к электросети подготавливается холодный провод:

  1. Отмерив 3 см. от края на холодной проводки делается радиальный и осевой надрез.
  2. Освободив, таким образом, жилы они зачищаются специальным инструментом.

Выполнив все приведенные работы, зачищенные жилы холодного провода помещаются в гильзы нагревающего изделия.

Важно: В гильзы токопроводящих жил нагревающего кабеля помещаются ноль и фаза холодного провода, а в гильзу защитного экрана – провод заземления.

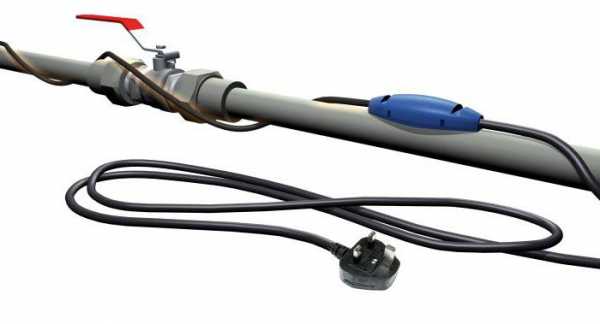

Осуществив, таким образом, оба соединения схема подключения единого провода будет более проста. Для этого достаточно будет на конце холодного проводника установить вилку и включить ее в розетку.

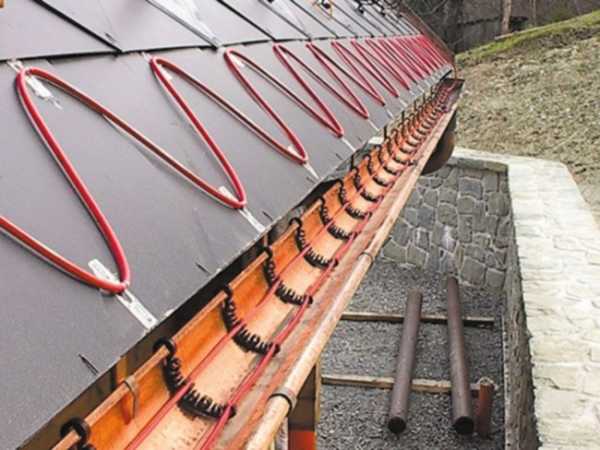

Так же возможно использовать кабель для обогрева кровли

Как видно, технология по укладке и подключению греющего кабеля не так сложна, как может показаться на первый взгляд. При выполнении работ главное соблюдать всю последовательность монтажа, не забывая о точности и аккуратности.

AdminАвтор статьи Понравилась статья? Поделитесь с друзьями:

tepliepol.ru

Как установить кабель для обогрева водопроводной трубы? :: SYL.ru

Если система водопровода замерзнет, то это непременно станет причиной неприятных последствий. Образующийся внутри трубы лед может достичь невероятных размеров. Для устранения подобных пробок приходится прилагать усилия. Если суровые зимы свойственны климату в вашем регионе, то описанную проблему необходимо решить заранее.

Как правило, теплоизоляция малоэффективна при этом, а если низкая температура сохраняется в течение длительного времени, то приходится искать дополнительные решения. В качестве одного из них может выступить кабель для обогрева водопроводной трубы. Он способен поддерживать определенную температуру и обеспечивать надежную защиту от конденсата.

Варианты монтажа

Теплоизоляция системы водопровода выступает в качестве одной из самых сложных задач, которая предполагает необходимость неотложного решения. Греющий провод применяется в качестве обогревателя систем водопровода и канализации. Методом изменения уровня сопротивления конструкции можно изменить температуру, которая задается греющим кабелем.

Кабель для обогрева водопроводной трубы может располагаться снаружи или внутри. В каждом из этих случаев необходимо подобрать нужное решение, чтобы потери не превышали того тепла, что выделяется системой. Для этого кабель располагается параллельными рядами. Практикуется еще и способ монтажа по спирали. Для крепления необходимо применить стягивающую металлическую сетку, которая иногда заменяется липкой лентой. Снаружи труба с таким кабелем обматывается фольгой. Установку лучше доверить специалистам.

Тонкости подбора

Перед тем как установить Кабель для обогрева водопроводной трубы, его необходимо правильно подобрать, учитывая задачи, которые вы ставите перед такой системой обогрева. Такой подход используется в условиях частных домов, коттеджей и загородных участков. Изделия могут использоваться и для обогрева систем коммунального значения, в этом случае речь идет о водостоках, системах канализации, а также водопроводах.

Для этого следует использовать кабель небольшого размера. Для решения перечисленных задач можно использовать провод, мощность которого варьируется в пределах от 50 до 60 ватт на метр. Если же предпочесть кабель с повышенной мощностью, то деньги могут быть выброшены на ветер. Указанной мощности вполне достаточно для растапливания снега и льда.

Мощный кабель потребует много электричества, а ведь за него еще придется платить. Перед тем как выбрать кабель для обогрева водопроводной трубы, важно ознакомиться с информацией о том, что он обычно имеет два основных показателя, среди них - мощность в состоянии покоя и рабочая мощность. Эти параметры можно увидеть на поверхности кабеля.

Особенности монтажа разных видов кабелей

Как известно, установка греющего кабеля может вестись снаружи или внутри. У каждого из этих способов есть свои минусы и плюсы. Например, внутренняя установка подходит для того случая, когда внутренний диаметр трубы достаточно велик, а наружный монтаж исключён. Это актуально, когда труба залита битумом или бетоном. Кабель для обогрева водопроводной трубы наружный обычно представлен резистивным одножильным изделием, а для наружной установки можно использовать любые разновидности кабеля.

Проведение внутреннего монтажа

Установить кабель довольно просто, для этого его вводят в трубу на нужную длину. Для подключения к электрической сети конец выводится через тройник, который накручивается в точке вывода. Для обеспечения герметичности рекомендуется применить муфту, опрессовываемую с помощью специального устройства. Все элементы муфты нужно надеть, учитывая инструкцию.

Кабель для обогрева водопроводной трубы внутренний должен укладываться в соответствии с ограничениями. Механических соединений, готовых поворотных элементов и кранов при этом быть не должно. Внутреннее расположение кабеля уменьшит диаметр и пропускную способность трубы. В изделиях малого диаметра кабель может стать причиной засорения, а его внешняя поверхность довольно часто покрывается налетом.

Проведение наружного монтажа

Кабель для обогрева водопроводных труб снаружи укладывается наиболее часто, ведь этот способ является более практичным. Осуществить его можно самостоятельно, диаметр трубы при этом не меняют, а если в процессе эксплуатации возникнут неполадки, то всегда можно осуществить замену.

Если вы приобрели достаточно мощный кабель, его следует обмотать вдоль трубы, закрепив специальным скотчем. Эта технология подходит, если вы проживаете в местности с умеренным климатом. Для подстраховки кабель можно уложить волной, что повысит площадь соприкосновения, а также термоотдачу. После этого труба и кабель должны быть защищены термоизоляцией.

Довольно распространен сегодня для защиты от промерзания кабель для обогрева водопроводной трубы. Как установить его, вы сможете узнать, ознакомившись со статьей. При утеплении систем в местностях с суровым климатом лучше использовать монтаж, который предполагает плотную обмотку трубы кабелем с шагом в 5 см. Это расстояние должно быть соблюдено между витками.

Резистивный одножильный кабель должен быть намотан в обратную сторону, когда вы дойдете до конца трубы. Закрепление необходимо осуществить в нескольких местах, используя всё тот же скотч. Он должен быть выполнен на основе алюминиевой фольги.

Обогрев водопроводных труб греющим кабелем предполагает плотное наматывание скотча таким образом, чтобы провод был полностью закрыт. Это выступит дополнительной термоизоляцией между утеплителем и кабелем, а также исключит повреждение утеплителя и перегрев.

Рекомендации специалиста

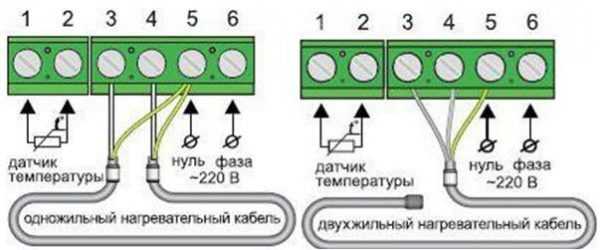

Резистивный кабель должен быть подключен через терморегулятор, с помощью которого можно будет гарантировать оптимальный обогрев, исключив перерасход электроэнергии. Саморегулирующий кабель не нуждается в использовании терморегулятора, ведь он самостоятельно будет контролировать выделяемое тепло, что зависит от температуры внешней среды. Потребителю необходимо будет лишь выбрать подходящую мощность для кабеля.

Полезные советы для начинающего мастера

Если устанавливать кабель планируется на трубу с нестабильным режимом температуры, лучше приобрести саморегулирующийся кабель. Это верно, когда часть системы находится в помещении, а другая – на улице. Это обусловлено тем, что для использования долговечного и качественного резистивного кабеля необходим монтаж температурных датчиков на разных частях кабеля.

Важно особенно серьезно подойти к выбору термоизоляции, которая укладывается поверх кабеля и трубы. От неё будет зависеть возможность снижения расхода электроэнергии и увеличения срока эксплуатации кабеля. Укладывая провод поверх трубы, необходимо учитывать допустимые пределы изгиба. Если перегиб произойдет выше допустимого значения, то правильная работа может быть нарушена.

Когда планируется обогревать трубы бытового назначения с использованием кабеля, их следует подсоединять через реле утечки тока. Это требование объясняется тем, что при повреждении изоляции может произойти поражение человека электрическим током. Подбирая кабель, важно учитывать не только его мощность, но и длину. Монтируя его методом наматывания, следует брать в расчет показатель, равный 1,7 от длины трубы.

Выбор способа расположения

Кабель для обогрева внутри водопроводной трубы должен быть подобран с учетом соответствия материала санитарным нормам. Когда система водопровода транспортирует питьевую воду, греющий кабель должен быть не только эффективным, но и сертифицированным. Если один кабель будет протянут поверх трубы по ее длине, то элемент нужно расположить в нижней части системы, тогда как термодатчик монтируется сверху.

Для достижения выделяемой мощности кабели прокладываются двумя параллельными линиями. При монтаже по спирали важно рассчитать шаг витка. Термодатчик при этом должен быть расположен в центре между витками, в верхней части трубы. Когда кабель обладает длиной, которой недостаточно для прокладки спиралью или параллельными линиями, монтаж осуществляется по волнистой траектории.

Заключение

Системы трубопровода, находящиеся в неотапливаемых помещениях, на открытом воздухе или небольшой глубине, могут нуждаться в дополнительном отоплении. Высока вероятность промерзания в тех местах, где трубы входят в здание. Этим зонам следует уделить особое внимание.

www.syl.ru

Как подключить греющий кабель для водопровода. Заделки питающей стороны кабеля

Чтобы подключить греющий кабель к электрической сети, необходимо приготовить соединительный провод достаточной длины, сечением не менее 1,5 кв.мм, сетевую вилку, металлические соединительные гильзы (трубки) и термоусаживаемые трубки.

Соединительный провод, электрическая вилка и соединительные гильзы нужны для присоединения саморегулирующего кабеля к питающему проводу — для подачи напряжения бытовой электросети, а термоусаживаемые трубки — для изоляции оголенных проводов.

Последовательность работ как подключить греющий кабель к розетке.

Работу можно начать с заделки питающей стороны греющего кабеля, то есть его начала. Для этого аккуратно снимаем ножом внешнюю изоляцию кабеля и расплетаем оплетку кабеля на расстоянии, примерно, 6-8 см.

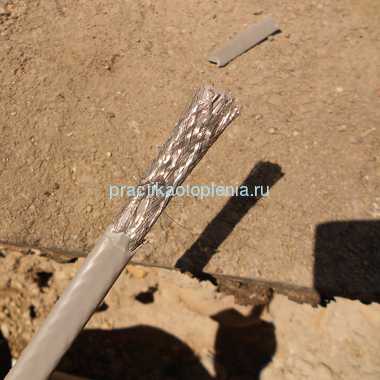

Затем снимаем изоляцию под оплеткой, оголяя черную полимерную матрицу, ножом разделяем в ней проводники на расстоянии 3-4 см и оголяем проводники на расстоянии 1-2 см, очищая матрицу с проводов.

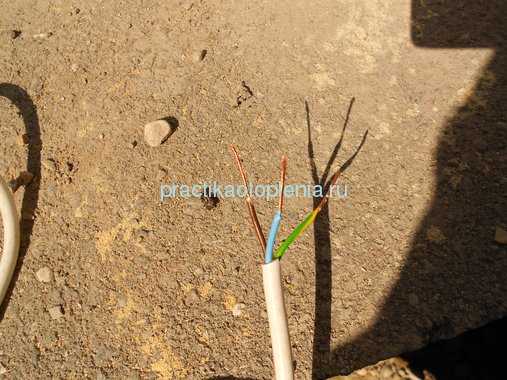

Теперь нужно подготовить питающий провод, очищая концы проводов от изоляции. В качестве питающего провода лучше всего использовать трех проводной много проволочный кабель, сечением 1,5 кв.мм.

Две жилы используем для подачи напряжения, а третью — для заземления, используя электрическую вилку евро стандарта. В таких кабелях, провод на заземление обычно двухцветный, что облегчает его определение.

Затем одеваем термоусаживаемые трубки на питающий кабель — сначала большего диаметра, затем меньшего. Это нужно для изоляции стыка проводов и кабеля, после их соединения.

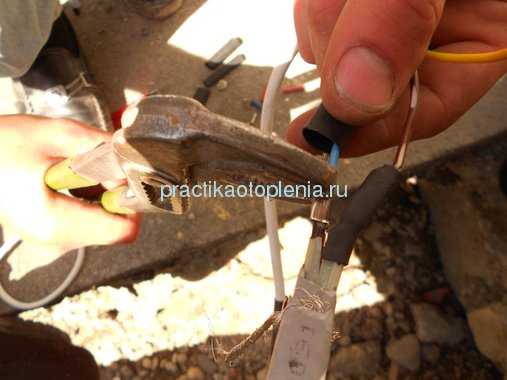

Одеваем термотрубку и соединительную гильзу на отдельные выводы и скручиваем провода. После скрутки сдвигаем гильзу на место скрутки, с усилием обжимаем ее щипцами или плоскогубцами и надвигаем термоусаживаемую трубку на стык.

Аналогично проводим скрутку, обжим и изоляцию с другими выводами.

Электрический контакт проводов у нас есть, теперь нужно эти контакты заизолировать, используя термоусаживаемые трубки.

У этих трубок есть интересное свойство, которое даст возможность изолировать неровную поверхность: при нагреве они резко уменьшаются в диаметре, герметизируя край стыка.

Производители этих изделий рекомендуют использовать для таких целей строительный фен, дающий большую температуру на выходе. Но не у всех есть фен, поэтому, можно использовать обычную зажигалку или спички.

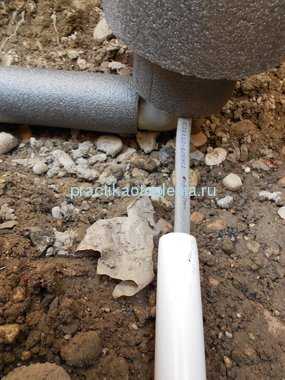

Тщательно прогрев термотрубку, получаем герметичный стык и можно укладывать питающий кабель в защитный чехол, который предотвратит кабель от механических повреждений. В качестве чехла можно использовать подходящую по диаметру пластиковую трубу.

Пластиковый чехол (трубу) крепим к вертикальным направляющим и подсоединяем евро вилку к кабелю, учитывая, что заземляющий провод — двухцветный.

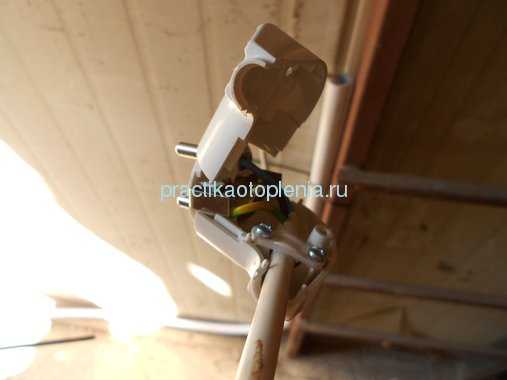

Теперь можно подключить греющий кабель в розетку, для этого все готово. Но не торопитесь. Во второй части статьи мы расскажем, как подключить саморегулирующийся греющий кабель, заделка концевых частей ленты.
