Греющий кабель для канализационных труб: выбор и монтаж

Греющий кабель для канализационных труб используют в тех случаях, когда магистраль невозможно опустить ниже точки промерзания грунта или это связано с большими материальными затратами. Применение этого электрического устройства требует финансовых вложений, но они сопоставимы с расходами на прокладку глубокой и длиной траншеи. Если уложить греющий кабель для канализации внутри трубы, то ее можно прокладывать по поверхности без проведения заглубления. Рассмотрим правила выбора и монтажа данных приспособлений.

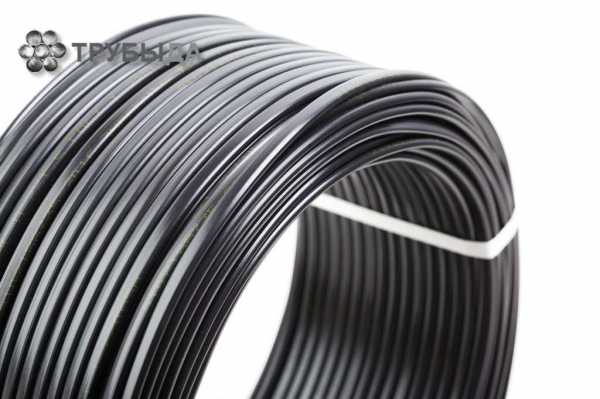

Греющий кабель для труб

Содержание статьи:

Как работает кабель

Технология прогрева системы отвода стоков основана на сопротивлении некоторых материалов при прохождении через них электрического тока. Чем выше этот показатель, тем больше выделяется тепла. Подобный принцип применяется в изготовлении радиаторов отопления и электрических ламп накаливания. Нагревательный кабель имеет сложное устройство, благодаря чему тепло распространяется равномерно по всей магистрали. При этом изделие полностью безопасное благодаря наличию надежной изоляции.

Производители изготавливают данные приспособления с разными возможностями регулировки и параметрами мощности.

Кабель для обогрева канализационной трубы выпускаются в нескольких модификациях.

Резистивный — представляет собой нагревательный элемент (провод), заключенный внутри материалов, защищающих его от влаги и механических повреждений. Особенностью изделия является постепенное снижение температуры провода по мере удаления от источника питания (розетки). Резистивные кабели имеют постоянные параметры мощности и не реагируют на изменение температуры окружающей среды. Для предотвращения их перегрева необходимо устанавливать терморегуляторы и датчики.

Состоят изделия резистивного типа из таких элементов:

• нагревательный провод;
• внутренняя полимерная изоляция, хорошо проводящая тепло;
• защитный экран из медной фольги;
• внешняя изоляция из гибкого пластика;
• вилка и кабель для подключения к сети 220 В.

Резистивные обогреватели имеют доступную стоимость. Их приобретают и устанавливают там, где есть возможность отключения подогрева при изменении погодных условий.

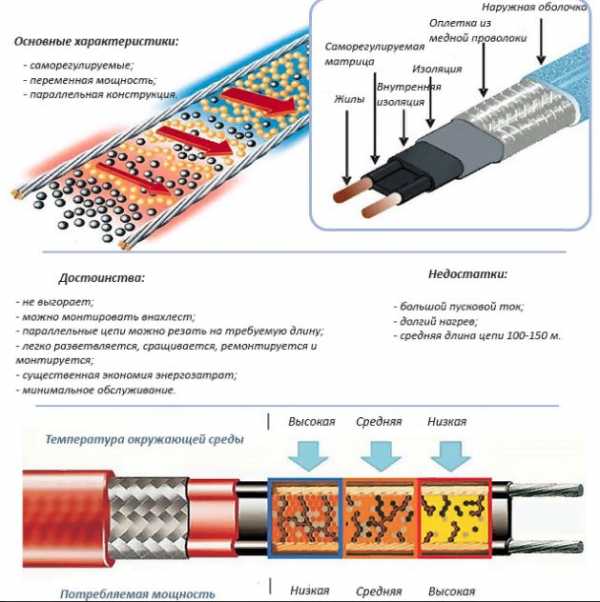

Саморегулирующийся — его особенностью является способность изменять мощность при повышении или снижении температуры внешней среды. Это происходит благодаря размещению внутри изделия саморегулирующей матрицы из полупроводниковых материалов.

Устройство саморегулирующегося прибора:

• греющая пара проводов;
• матрица из полупроводников;
• внутренняя изоляция;
• армирующая оплетка;
• внешняя полимерная изоляция.

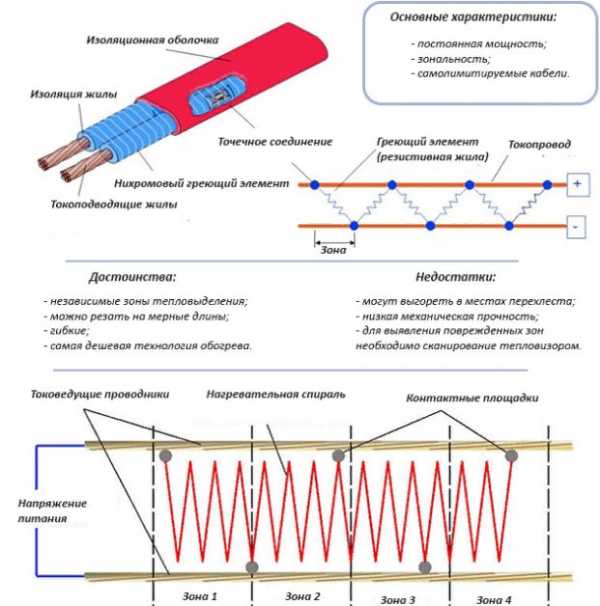

Разновидностью этого кабеля является зональная модель. Его можно настраивать на работу только в тех зонах, которые нуждаются в защите от холода. Куски провода можно чередовать с силовым кабелем в соответствии с особенностями трубопровода.

Какой выбрать и как рассчитать

В зависимости от конструкции канализации нагревательные элементы размещают снаружи или укладывают внутрь. Выбор делается исходя из типа грунта, глубины прохождения магистрали и температуры окружающей среды. Рассмотрим, на что обратить внимание при планировании системы обогрева сточного трубопровода.

Внешняя прокладка — данный метод используется на этапе монтажа трассы большой протяженности с запорными устройствами и ревизионными колодцами. Поверх укладывается утеплитель для предотвращения потерь тепла трубами.

Используются такие способы размещения нагревательных элементов:

1. Одна линия, проложенная снизу магистрали. Выбираются изделия, обладающие мощностью от 20 Вт на 1 м и больше.
2. Насколько линий, расположенных на одинаковом расстоянии друг от друга. Подобная конструкция позволяет поддерживать одинаковую температуру на всей площади трубы.
3. Спираль. Является оптимальной альтернативой параллельной прокладке. Быстро монтируется и обеспечивает равномерный прогрев.
4. Волнистая линия. Устанавливается в нижней части системы стоков или сверху и снизу. Предотвращает застывание стекающей жидкости и замерзание конденсата.

Краны и вентили оборачиваются так, чтобы обеспечивался их прогрев по всему объему.

Внутренний обогрев канализационных труб кабелем используется в системах небольшой протяженности с диаметром не меньше 63 мм. Такой вариант позволяет передать тепло непосредственно на стоки, сокращая до минимума потери. Подобное решение применяется в тех случаях, когда необходимо обогреть систему стоков без проведения земляных работ и демонтажа магистрали.

Перед помещением нагревателя в канал проводится затягивание в него вытяжного троса и врезка переходника. Фиксация кабеля осуществляется с помощью специальной муфты. Эта деталь прочно зажимает провод и предотвращает просачивание из канализации неприятного запаха. При выборе внутреннего обогрева следует учесть, что из-за этого снижается пропускная способность канала, возрастает риск возникновения засоров.

При проведении расчетов для закупки материала следует руководствоваться такими критериями относительно температурного режима его эксплуатации:

• до -10ºС — 8-12 Вт/м;
• до -30ºС — 13-25 Вт/м;
• -50ºС и ниже — 26-60 Вт/м.

Независимо от способа укладки следует приобретать материал в количестве на 10% больше от расчетного. На каждый запорный прибор требуется отдельное измерение. Его результат добавляется к общей длине магистрали.

Как провести монтажные работы

Для того чтобы провести обустройство электрического обогрева канализационной системы своими руками, потребуются такие инструменты и приспособления:

• греющий кабель для труб водоснабжения и канализации;
• рулетка;
• щипцы;
• канцелярский нож;
• маркер;
• ножницы;
• двухсторонний скотч на основе алюминиевой фольги.

Работа проводится в такой последовательности:

1. Оборачивание трубы специальным скотчем.
2. Нанесение разметки. Проводятся линии прокладки провода, отмечаются места его крепления.
3. Наложение нагревателя на магистраль в соответствии с разметкой.
4. Фиксация устройства лентами из алюминиевой фольги.
5. Оборачивание магистрали изоляционным материалом.

Если прокладывается греющий кабель в канализационной трубе, то необходима предварительная установка тройника. Уже в нем закрепляется зажимная муфта. При прокладке на прямых участках допускается проталкивание провода без дополнительных приспособлений. Его срез должен быть хорошо заизолирован.

В случае возникновения затруднений используется трос или телескопическая рукоятка. С их помощью устройство затягивается в трубу с той стороны, где это сделать удобнее. Можно привязать к нагревателю теннисный мячик и смыть его сильным напором воды. При прокладке кабеля не допускается его перекручивание и изгибание больше минимального радиуса, указанного производителем.

trubyda.ru

Греющий кабель для канализационных труб: виды и установка

В тех регионах, где температура окружающей среды может принимать отрицательные значения, трубопроводные системы, рассчитанные на работу с жидкими средами (в основном это системы водопровода и канализации), нуждаются в дополнительных средствах теплоизоляции или подогрева.

Одним из вариантов защиты является монтаж трубопровода ниже уровня промерзания грунта. Другой вариант – утепление термоизолирующими материалами. Существует и альтернативный способ – использование специального греющего кабеля, который особенно часто используют жители частных домов.

Цели применения

Использование греющего кабеля для обогрева трубопроводных систем может быть оправдано в следующих ситуациях:

• Большая глубина промерзания почвы. Если земля промерзает более чем на 4-6 метров, монтаж трубопровода ниже этого уровня может оказаться весьма трудозатратным мероприятием.
• Сложные типы грунтов. Скальные породы на участке, где предполагается прокладка канализации.

Разумеется, обо всех этих явлениях стоит говорить лишь применительно к регионам, в которых отмечается периодическое или постоянное наличие отрицательных температур воздуха, способных спровоцировать повреждение канализации.

Стоит отметить, что использование внутреннего греющего кабеля для систем канализации не лишено некоторых недостатков.

Так, из-за наличия дополнительного элемента, уменьшается пропускная способность трубопровода. Также, возрастает риск образования засоров и ухудшаются показатели герметичности, поскольку приходится дополнительно монтировать тройник. Для протяжённых канализационных систем такой вариант может оказаться неоправданно дорогим.

А вот для частных подворий, где эксплуатируются канализационные системы достаточно большого сечения и малой протяжённости, внутренний кабель подойдёт как нельзя лучше.

Для систем канализации на основе поливинилхлоридных, бетонных или асбестоцементных труб, внутренний обогрев трубопровода может и вовсе оказаться единственно доступным. Эти материалы обладают очень малой теплопроводностью, поэтому эффективно прогреть их снаружи очень сложно.

Разновидности

Промышленные предприятия выпускают несколько разновидностей греющего кабеля:

• Саморегулирующийся. Способен самостоятельно подстраиваться под текущие погодные условия и контролировать интенсивность обогрева. При повышении температуры окружающей среды, сопротивление кабеля автоматически снижается. Это приводит к уменьшению силы тока и мощности. Такой вариант стоит несколько дороже своих аналогов, но с лихвой окупается по показателям экономии электроэнергии.
• Резистивный. Сопротивление и мощность обогрева у такого изделия не меняются, что положительно сказывается на его стоимости, но отрицательно – на показателях долговечности и экономичности. Для повышения эффективности на резистивный кабель дополнительно устанавливают терморегуляторы и датчики.
• Зональный. По принципу работы схож с резистивным, но функционирует не по всей протяжённости, а лишь на заранее определённых участках. Такой кабель часто находит применение для утепления металлических ёмкостей.

Принцип действия саморегулирующегося кабеля основан на свойствах некоторых полимеров, способных сжиматься и расширяться при изменении температуры. Помещённый между токопроводящими жилами, полимер, под действием тепла, расширяется, отдаляя соседние частицы проводника и ослабляя их электрический контакт. Это приводит к увеличению сопротивления, падению силы тока и, соответственно, уменьшению нагрева соответствующего участка кабеля.

Обратите внимание! Концевая муфта на втором конце саморегулирующего кабеля не требуется, его конец достаточно просто изолировать.

Резистивный кабель, в свою очередь, можно классифицировать по строению на две группы:

• Одножильный. Кабель представляет собой единственный металлический проводник, защищённый слоем изоляции и экранирующим материалом. По этому проводнику идёт ток, вследствие чего металл разогревается. Укладка одножильного кабеля осуществляется петлями, чтобы оба конца можно было вывести в одну точку для подключения к сети. Для прокладки внутри труб такой кабель не применяется, поскольку там будет сложно контролировать его расположение, а при наложении участков кабеля друг на друга, он может быстро перегореть.
• Двужильный. В такой конструкции одна из жил (обладающая большим сопротивлением) используется только для нагрева, тогда как вторая – в качестве проводника тока. Такой кабель не требуется подводить к одной точке – он запитывается с одной стороны, в то время как на другом конце просто монтируется перемычка между жилами.

Особенности сборки и монтажа секций греющего кабеля

Прежде чем приступать к монтажу греющего кабеля, стоит определиться с выбором конкретной модели изделия, применение которой будет в данном случае наиболее целесообразной.

В продаже можно найти много разновидностей кабеля. Их основная характеристика – удельная мощность – может варьироваться в диапазоне от 10 до 40 Вт/м.

• 10 Вт/м. Подойдёт для обогрева водопроводных систем диаметром не более 25 мм.
• 16-17 Вт/м. Могут использоваться в канализационных трубопроводах диаметром не более 50 мм.
• 30-40 Вт/м. Такой мощности будет достаточно для обогрева крупного канализационного трубопровода диаметром 110-160 мм.

Сама процедура сборки очень проста и не потребует от мастера каких-то особых умений. Из инструментов понадобятся только клещи для обжимки соединительных гильз, пассатижи, строительный фен для разогрева термоусадочной плёнки, бокорезы или нож для зачистки изоляции, герметик.

Алгоритм действий можно представить в следующем виде:

• Зачищаются токоведущие жилы, экранирующая металлическая оплётка и земля (присутствуют не во всех моделях кабеля).
• На отдельные жилы, кабель под оплёткой и его внешнюю оболочку последовательно надеваются отрезки термоусадочной трубки соответствующей длины.
• Соседние концы токоведущих жил попарно соединяются при помощи гильз.
• На место соединения наносится небольшой слой герметика, после чего производится обжимка термоусадкой.
• Аналогичная процедура производится с землёй и экраном, при их наличии.
• На конце греющего кабеля дальнейшие действия зависят от типа кабеля. У резистивного двужильного кабеля производится соединение токоведущих жил с последующей герметизацией и изоляцией муфты с перемычкой. У саморегулирующегося кабеля все жилы на дальнем конце обрезаются и разводятся на некоторое расстояние, для увеличения сопротивления в случае нарушения герметичности муфты.
• Свободные концы термоусадочной плёнки сплющиваются при помощи пассатижей.

Обратите внимание! Поскольку греющий кабель может выполнять свои функции только при наличии электричества, подобные системы нередко дополнительно оборудуются источником резервного питания.

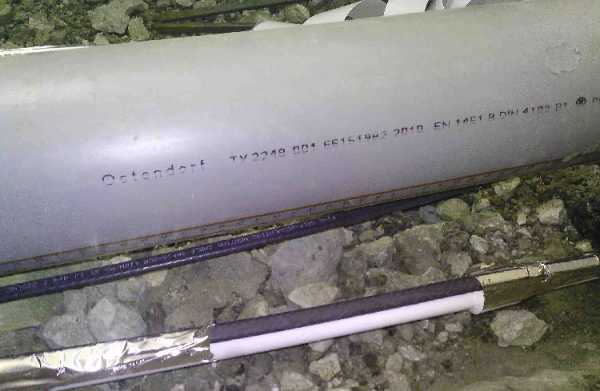

Наружный монтаж

Греющий кабель закрепляется под трубой посредством алюминиевого скотча. Для улучшения теплообмена он должен быть прижат к трубе как можно плотнее. Алюминиевый скотч помогает дополнительно ограничить потери тепла за счёт частичного отражения инфракрасного излучения.

Кабель фиксируется короткими отрезками клейкой ленты через равные промежутки (не менее 30 см), после чего вдоль всей его длины также фиксируется скотчем. Для дополнительной надёжности фиксации часто используют пластиковые хомуты.

Это важно! В местах изгиба трубопровода кабель следует располагать так, чтобы его широкая часть была перпендикулярна направлению радиусу изгиба.

Допускается поместить кабель под слой утеплителя, который не только обеспечит дополнительную теплоизоляцию, но и поможет его надёжно зафиксировать. Стоит также учитывать, что в подогреве нуждаются, в первую очередь, горизонтальные участки канализации, по которым стоки перемещаются гораздо медленнее, нежели по вертикальным.

Внутренний монтаж

Прокладка греющего кабеля внутри канализационных труб допускается с некоторыми ограничениями.

Кольцевая муфта не должна иметь контакта со сточными водами, проходящими по трубам, поскольку они считаются агрессивной средой, способной разрушить термоусадку буквально за несколько сезонов. При этом собственная изоляция кабеля устойчива к подобным воздействиям, и способна находиться внутри трубы сколь угодно долго.

Поэтому кольцевую муфту, как правило, выносят за пределы трубопровода. Для этого используют специальные отверстия в тройнике или уголке конструкции.

Ещё одно непременное условие – кабель должен легко извлекаться. В противном случае, в процессе механической прочистки труб проволокой или сантехническим тросом, кабель почти наверняка окажется повреждённым.

Разумеется, такой способ обогрева канализации нельзя назвать дешёвым. Однако, если учесть, что трубопровод будет надёжно защищён от любых перепадов температур и сможет исправно прослужить многие годы, использование греющего кабеля будет гораздо выгоднее замены перемёрзших участков системы.

infotruby.ru

технология и порядок действий, нюнсы и советы профи

Приветствую уважаемого постоянного читателя! При подключении дома или усадьбы к электроснабжению нередко нет возможности подвести линию электроснабжения воздушным путем. В этом случае выручит прокладка кабеля в металлической трубе – надежный, хотя и более трудоемкий способ устройства коммуникаций.

В этой статье я расскажу об основных принципах, особенностях и технологии монтажа проводов в трубах.

Для чего провода прокладывают в трубах

Трубы оберегают кабели от механических повреждений. Защита актуальна как при подземной прокладке коммуникаций, так и при открытой – наружной и в помещениях. Повреждение изоляции может привести к коротким замыканиям и возникновению напряжения на конструкциях зданий (особо стоит выделить металлические инженерные системы), в почве вблизи поврежденной линии. Следствие этих проблем – нарушение электроснабжения объекта или возникновение опасности для жизни и здоровья человека.

Какие трубы используются для прокладки кабелей в почве

Для прокладки кабелей в почве используются изделия из следующих материалов:

1. Стальные. Традиционный прочный надежный материал. Достаточно долговечный, но подверженный коррозии. Оптимальный выбор стальной трубы – оцинкованная снаружи и внутри. Нержавеющие изделия и гофру не используют из-за дороговизны. Срок службы таких изделий достигает 50 лет. Сейчас выпускаются гофрированные стальные трубы с антикоррозийным покрытием.
2. Чугунные. Применяют очень редко из-за большого веса и сложного монтажа. Чаще используют в частном домостроении – если есть ненужные материалы и треуется провести линию в земле. Долговечность чугуна также достигает 50 лет.
3. Асбоцементные. Прочные, не подвержены коррозии, но хрупкие. Монтаж таких изделий достаточно сложен, для них не выпускаются соединительные фитинги. Укладка асбоцементных коммуникаций под дорогами нежелательна.
4. Бетонные (железобетонные). Прочные и не подверженные коррозии, долговечные. Мелкие диаметры не выпускаются, поэтому иногда применяются для прокладки групп силовых кабелей в городской инфраструктуре. Конструкция очень тяжелая, поэтому монтаж сложный. Чаще для прокладки силовых линий применяют бетонные кабельные каналы – короба с крышкой. Они практичнее, в них легче устранить повреждение или заменить коммуникации.
5. Керамические. По использованию и свойствам аналогичны бетонным, но хрупкие, что дополнительно усложняет монтаж. Очень дорогие.
6. Пластиковые гладкие и гофрированные, в том числе и двухслойные. Долговечные, не подвержены коррозии и гниению, Достаточно прочные. Для прокладки кабеля к частному дому – отличный вариант, но в случае силовых линий прочность пластика может оказаться недостаточна. Зато при открытом монтаже в домах – замечательный материал, недорогой, легко монтирующийся. Используют обычно полиэтилен низкого давления или поливинилхлорид, в частном доме можно использовать и полипропилен. При этом следует иметь в виду, что ПНД и полипропилен неустойчивы к ультрафиолетовому излучению, для открытой наружной прокладки следует применять только изделия из ПВХ.

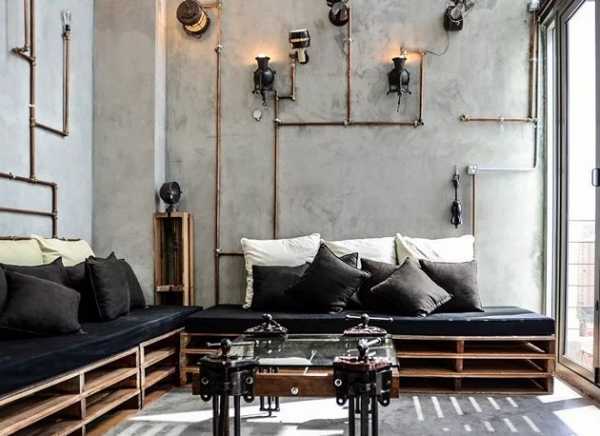

Существуют также медные трубы. Для прокладки в земле, в стенах и в невидимых местах медь не используют из-за цены. Медные конструкции используют только для декоративной открытой разводки во внутренних помещениях.

Практически при прокладке силовых линий к частному дому используют два вида труб: стальные или пластиковые (либо гофру).

В каком случае нужна именно металлическая труба

Каким бы прочным ни был современный пластик, но стали он уступает. Поэтому металлические защитные конструкции применяют в тех случаях, когда на коммуникацию оказывается сильное давление: над линией проходит дорога, находится стоянка для машин, въезд в гараж, расположено тяжелое или вибрирующее оборудование, есть опасность просадок грунта, оползней, землетрясений. В некоторых случаях металл применяют и для защиты от вандализма (например, при опускании кабеля с опоры в землю), если в районе расположения вашей дачи орудуют воры.

Металл используют, если существует опасность повреждения коммуникаций при проведении земляных работ.

Прокладка силовых линий в стальных трубах применяется для разводки в горячих цехах, при опасности попадания искр, во взрывоопасных и пожароопасных помещениях. В деревянных постройках или при монтаже проводов по деревянной обшивке допускается использование только металлических кожухов.

Требования безопасности при организации проводки в трубах

При прокладке силовых линий в трубах следует соблюдать следующие требования:

1. Глубина закладки линий должна быть не менее 70 см – это предохраняет людей на поверхности земли от поражения электрическим током при повреждении изоляции.
2. Очень важно, чтобы диаметр кожуха был больше диаметра проводки в 2-3 раза.
3. Расстояние от коммуникации до фундамента – не менее 60 см, под фундаментом проводить линии не допускается.
4. При прокладке коммуникации под дорогой расстояние до поверхности должно составлять не менее 1 м.
5. В обязательном порядке должна быть проложена сигнальная лента.
6. По возможности необходимо отступить от корней деревьев хотя бы на метр (при прокладке без кожуха – на 2 м).
7. Расстояние до трубопроводов канализации, водоснабжения, газопровода должно составлять не менее 1 м; до трубопровода системы отопления – не менее 2 м.
8. До бордюра дороги должно быть расстояние не менее 1,5 м.
9. До «чужих» силовых линий – не менее 50 см.
10. До опоры ЛЭП – не менее 1 м, до заземлителей – не менее 5 м.
11. Минимальное расстояние (по вертикали) при пересечении трубопровода или другого кабеля – не менее 50 см.
12. В помещении металлические кожухи должны быть надежно заземлены (ни в коем случае не подсоединены к нулевому проводу). Защитное заземление должно быть отдельным для системы электроснабжения и для труб-кожухов.

Какие кабели разрешается использовать

Для прокладки коммуникаций в защитных коробах (в данном случае трубах) используют кабели без бронированной оплетки и в двойной или тройной изоляции. Бронированный кабель использовать, конечно, лучше, но он немало стоит, поэтому обходятся обычными. Для почв, не имеющих сильной кислой или щелочной реакции, подойдут следующие изделия: ААШП, ААШв, ААБ2 и другие. Для болотистых и солончаковых почв лучше использовать ААБл, ААШв, ААБ2л, АСБ, ААПл, АСПл, ААП2л, ААШп, АВБбШв, АВБбШп, АПвБбШв.

Преимущества и недостатки прокладки в почве

Преимущества прокладки силовых коммуникаций в почве:

1. Почва служит в определенной степени механической защитой коммуникаций – при подземной прокладке не страшны ураганы, наледи, снег, ветер, движение габаритного транспорта.
2. Иногда надземная прокладка просто невозможна – если на пути находится автомагистраль, геологические препятствия).
3. Коммуникации не повредят ни недоброжелатели, ни воры; не погрызут грызуны и не повредит скопление сидящих птиц.
4. При обрыве или КЗ земля служит заземлителем – это понижает до минимума возгорание проводки в доме, попадание напряжения на конструкции здания и инженерные системы (это предохранит человека в случае аварии от травмирования электрическим током).
5. Невидимые коммуникации не портят дизайн участка. Особенно это актуально при разводке освещения по участку или подъезду к участку.

Недостатки:

1. Земляные работы повышают стоимость прокладки коммуникаций, требуют времени, трудозатрат и определенных усилий по восстановлению поверхности почвы – вынутая земля будет оседать несколько лет. Если холмик разровнять, то через пару лет на месте траншеи появится канавка.
2. Прокладка в трубах сложнее и дороже, чем провешивание кабеля по воздуху.
3. Монтаж трубопровода также усложняет работы.
4. При поворотах коммуникации придется оборудовать колодец.
5. Самое неприятное – при повреждении кабеля его замена достаточно сложна, требует времени, иногда просто невыполнима (например, при промерзании почвы на значительную глубину выкопать траншею вручную невозможно, а копать экскаватором на участке – значить повредить насаждения, площадки, возможно, забор или постройки).

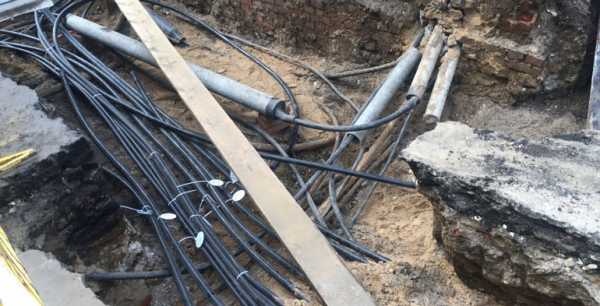

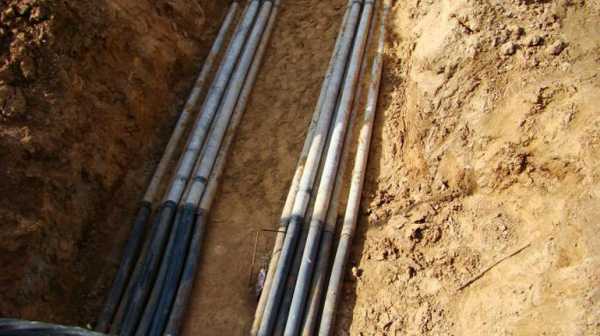

Порядок и технология укладки кабеля в землю

Любую работу следует начинать со схемы. Это помогает определить количество материалов и проанализировать возможные сложности при закладке коммуникации.

Порядок выполнения работ:

1. Выкапывают траншею.
2. Организуют подсыпку из песка, проливают водой.
3. Затягивают провод, укладывают трубу. Провод должен укладываться с некоторым запасом по длине, хотя бы 2 % (летом – больше).
4. Проверяют мультиметром на отсутствие КЗ и сопротивление изоляции.
5. Засыпают – сначала песком, проливают водой, затем землей, слегка уплотняют сверху.
6. На расстоянии 25 см от коммуникации в землю укладывают специальную сигнальную ленту с надписью «Осторожно, кабель».
7. Повторно проверяют на отсутствие КЗ и сопротивление изоляции.

Обустройство траншеи

Глубина прокладки линии – не менее 70 см, под проезжей частью, местом стоянки машин – 100 см. Глубина траншеи должна быть больше на 10 см – на величину подушки из песка. Песок – неуплотняемый грунт – предохраняет трубы при небольших просадках почвы.

Возле здания допускается закладка трубы с кабелем на глубину 50 см (+10 см для песка). Длина такого участка не должна быть больше 5 м.

Как соединять два куска

Никак. В трубе никаких муфтовых соединений проводов быть не должно! Необходимо приобретать кабель достаточной длины. Соединения могут быть только в колодцах и только при большой длине коммуникаций.

Сами стальные короба соединяют муфтами с внутренней резьбой, уплотнением лентой ФУМ или паклей, пропитанной суриком, и контргайкой. Это соединение считается самым надежным. Иногда используют муфты с клиновой обоймой, стальные манжеты на винтах, муфты с раструбами.

Для монтажа пластиковых и гофрированных труб выпускают множество фитингов.

Как ввести в дом

Ввод в дом через фундамент не допускается. Для ввода в дом кабель в трубе прокладывается по стене дома и заходит в дом. Конструкция, проходящая по стене дома, должна быть заземлена.

Как затянуть в гофру или трубу

В гофрорукаве внутри обычно находится стальная тонкая проволочка-зонд для протягивания провода. В стальную трубу либо проталкивают тонкую проволоку, затем крепят к ней провод/кабель и протаскивают, либо аккуратно обматывают конец кабеля изолентой и аккуратно (можно вращая) проталкивают кабель. Неразделанный конец кабеля можно ничем не обматывать.

Что, если кабелей несколько

Способы протяжки приведены выше, только концы кабелей сматывают вместе изолентой так, чтобы получился острый «носик». Для этого каждый следующий кабель приматывается на небольшом расстоянии от конца предыдущего (пара сантиметров). Диаметр трубки должен в 2-3 раза превышать диаметр пучка кабелей, тогда особых проблем с проталкиванием не возникнет. Лучше всего воспользоваться способом с проволокой.

Прокладка кабеля под дорогой

Под дорогой кабель следует прокладывать только в защитном чехле из гладкой трубы. Чехол должен быть из одного целого куска, соединение при помощи муфт и коробочек не допускается. При необходимости трубы можно соединить сваркой.

Как правильно проложить кабель в деревянном доме

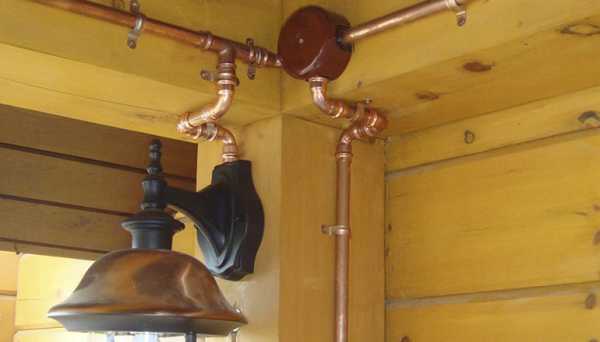

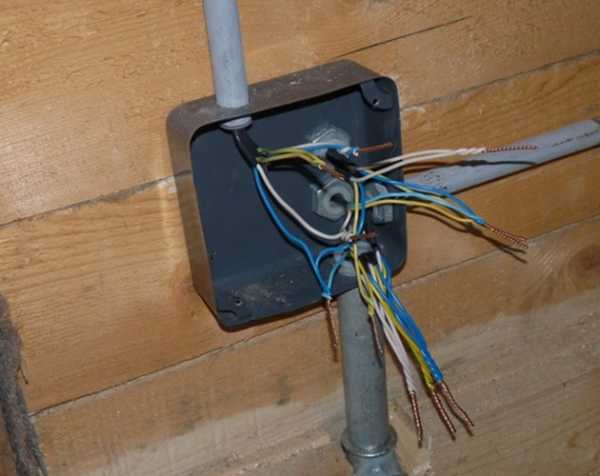

В деревянном доме, бане, по деревянной обшивке допускается прокладывать электропроводку только в металлических трубах и гофрорукавах, соединенных металлическими распределительными коробками. Система должна быть надежно заземлена.

Заключение

Я желаю удачи моему любимому читателю в работах по подключению родного дома к основам нашей цивилизации – электричеству. Не забывайте о том, что подвод силового кабеля к дому производится только по согласованию с энергосбытом и требует согласования проекта. Зато в доме и саде можно проявить свои желания и фантазию в полной мере.

Подписывайтесь на рассылку с сайта, приводите друзей, делитесь полезной информацией с друзьями в соцсетях.

Загрузка…

vseotrube.ru

Прокладка кабеля в металлической трубе: монтаж, труба для проводки

Существует множество защиты электропроводки от внешних воздействий. Кабель покрывают прочной оболочкой, замуровывают в стену, прячут за подвесной потолок. Наконец, укладывают в специальные пластиковые короба. Все эти способы действительно повышают живучесть проводки, но не защищают ее от механического воздействия. Например, сверление стены, удар зубилом или топором, смещение несущих конструкций, проезд автотранспорта. Единственный способ сделать прокладку силового провода само защищенной — использование стальной трубы для проводки.

Не путаем со стальным гофром. Этот способ защиты также неплох, но тонкостенный гофр не настолько прочен.

Монтаж электропроводки в трубах действительно решает множество проблем, но стоимость организации энергоснабжения повышается в разы. Правила устройства электроустановок (ПУЭ) не предусматривают условий, при которых прокладка кабеля в металлической трубе становится обязательной. Однако, на практике встречаются ситуации, когда реализовать требования безопасности ПУЭ, можно лишь организовав проводку кабеля в металлических трубах.

Для чего провода прокладывают в трубах

1. Механическая защита электропроводки. Силовой кабель может проходить в грунте, где на него оказывается постоянное давление. В районе прокладки могут проводиться регулярные работы с использованием механизмов. Например — обработка металла, дробление камня. Осколки, при попадании в оболочку провода, повредят ее, вызвав короткое замыкание.
2. Пожарная защита проводки. Если управляющие или силовые кабели проложены открытым способом в помещении, где есть зоны высокой температуры, монтаж проводки в металлических трубах обязателен. Пример: мастерская, в которой ведутся сварочные работы и обработка металла.Электропроводка на кухне, расположенная в непосредственной близости от поверхности электроплиты.
3. Пожарная защита помещения от электропроводки. Обратный случай. Если провод по какой-то причине загорится, от него огонь будет распространяться по всему помещению. Особенно это актуально в деревянных постройках. Правила устройства электроустановок в таких не требуют обязательной укладки провода в трубу, достаточно негорючей оболочки и отсутствия прямого касания с возгораемой поверхностью. Разве что при проходе через стену, необходима стальная оболочка.Но практика показывает, что в закрытых полостях (под полом, в перекрытиях, на чердаке) прокладка силового кабеля в металлической трубе на порядок безопаснее.
   Разумеется, распределительные и распаячные коробки также изготавливаются из металла.
4. Защита от агрессивной среды и атмосферных явлений. Дождь, мороз, выхлопные газы в гараже, наконец — яркое солнце, не продлевают жизнь даже самой прочной оболочке кабеля. Упрятав его в трубопровод, вы фактически обеспечиваете скрытый монтаж, причем прямо на улице.
5. И, наконец, декоративное решение. Современные тенденции в дизайне предлагают использовать трубопроводы с электросетями в качестве особого стиля «лофт». То есть вы организуете в жилом доме обстановку промышленного объекта.Кроме того, есть винтажное направление в оформлении помещений. Часто в деревянных коттеджах, прокладка кабеля в трубах решает две задачи: декоративную, и обеспечение пожарной безопасности.

   Существуют негорючие оболочки из иных материалов, но их стоимость не ниже стальных. Поэтому их использование теряет смысл.

Вне зависимости от причины, существуют правила безопасности и технология монтажа электропроводок в трубах. Поскольку кабель тянется вдоль трубы, есть риск повредить изоляцию. Кроме того, состояние проводки невозможно контролировать.

Какие трубы использовать

Как не странно, в первую очередь это зависит не от рабочих свойств материала, а от внешнего вида. Если вы не поклонник винтажного или лофт стиля, трубопровод несет исключительно утилитарную функцию. Это вовсе не означает, что можно использовать ржавые канализационные трубы. Но классические водопроводные — запросто.

Мало того, вся фурнитура (уголки, муфты, тройники) так же пригодится. Разумеется, такая труба защитит электропроводку даже в случае боевых действий. Равно как и пожар по причине горящих проводов никогда не возникнет. Но стоимость трубопровода слишком высока для такого применения.

А вот если у вас есть демонтированная система отопления или водоснабжения, выполненная на не слишком изношенных трубах, можно сэкономить при высоком качестве конечного результата.

Технология следующая:

Согласно заранее составленной схеме размещения сети, определяем критичные для прокладки места. А именно: изгибы на 90°. Оптимальный вариант — на всех углах установить распаячные коробки. Провода в них не будут коммутироваться, но такой способ существенно упростит саму прокладку.

Собираем конструкцию, от одной коробки до другой. Технология похожа на монтаж проводки в стене, только кабель укладывается после установки коробочек.

А как протянуть кабель в трубе после ее сборки?

Есть только один способ: с помощью стальной струны. Если вы когда-нибудь покупали гофр, внутри всегда есть протяжная струна. Ее не следует выбрасывать. Она легко проталкивается во внутреннюю полость, затем с ее помощью затягивается проводка. Если труба старая (именно этот вариант мы сейчас рассматриваем), ее внутреннюю поверхность следует подготовить. Выполняется обычная прочистка стальным ершиком. Внутри не должно быть заусенцев, торчащего облоя от сварки. Если материал не оцинкован — рекомендуется покрасить изнутри. Способов много: от протаскивания поролонового кляпа, смоченного в краске, до проливания состава по вертикально установленной трубе через лейку.

После заведения концов в коробочки, на торцах устанавливаются пластиковые втулки. Это необходимо для сохранения целостности кабеля.

При использовании специальных тонкостенных (для экономии металла) труб, подобных проблем не возникает в принципе. Фирменный трубопровод рассчитан на протяжку кабеля. Поэтому все углы выполнены с большим радиусом, внутренняя поверхность гладкая и покрыта составом, снижающим трение.

В коробочках не обязательно организовывать слой диэлектрика, просто соединение концов должно быть максимально надежным.

Требования безопасности при организации проводки в трубах

Пожарная безопасность получается на высшем уровне, механическая защита так же хороша. А как быть с электробезопасностью?

Даже если монтаж электропроводки выполнен согласно ПУЭ, в стальных трубах всегда есть шанс попадания фазы на оболочку (собственно на металл). Поэтому кабели выбирается на с двойной, а с тройной изоляцией.

Это вынужденная мера: если при протяжке проводки через стыки, произойдет задир наружной оболочки, общая изоляция нарушена не будет.

Кроме того, стальная труба с кабелем, напряжение в котором превышает 42 вольта, обязательно заземляется. Причем не на рабочий ноль (это вообще абсурд), и не на защитное заземление, проходящее в кабеле. Это должна быть наружная шина, независимо подключенная к общей колодке «земли».

Такая мера не просто защитит вас от поражения электротоком (если контакт с фазой все-таки произойдет). Заземление стальной трубы гарантирует полное отсутствие электрических помех от силового кабеля. То есть, никаких наводок на телевизионные, сетевые компьютерные или иные сигнальные провода не будет.

«Электрические» трубы должны иметь защиту от коррозии. Если вы используете обычные стальные «дюймовки», покрасьте их.

Система должна быть относительно герметичной. Не в плане создания вакуума в трубах, а для защиты от попадания внутрь влаги. Испарение из трубы происходит крайне долго. А нахождение проводов во влажной среде рано или поздно приведет к разрушению изоляции.

Не должно быть и прямого контакта с трубами отопления. Локальный нагрев ни к чему: расстояние до горячей трубы не менее 20 см. Если вблизи трубы есть источник открытого огня, или иная точка с высокой температурой (электрообогреватель, духовка…) желательно перед трубой с электропроводкой разместить металлический экран. Вроде тех, что монтируют на выхлопные системы автомобилей.

Итог

Прокладка силовых и абонентских кабелей в трубопроводе немного более трудоемка, нежели обычные способы. Но вы получаете серьезные бонусы в виде абсолютной пожарной и механической защиты.

Видео по теме

profazu.ru
