Кабель греющий это – нагревательный провод для водоснабжения, канализации, водопровода, монтаж снаружи и внутри пластиковых труб

Содержание

Греющий кабель: виды и сферы применения

В стремлении к совершенству в строительстве жилых зданий, других сооружений, при повышении эффективности производственных объектов активно применяются новейшие технологии. Одним из таких технических решений является использование греющих кабелей, укладка и подключение которых может производиться своими руками. Для этого к изделиям прилагается инструкция, но также есть еще некоторые нюансы, которые надо узнать у специалистов. Их применение практически универсально, а монтировать греющий кабель для водопровода и других устройств легко, что позволяет широко использовать технологию в различных сферах.

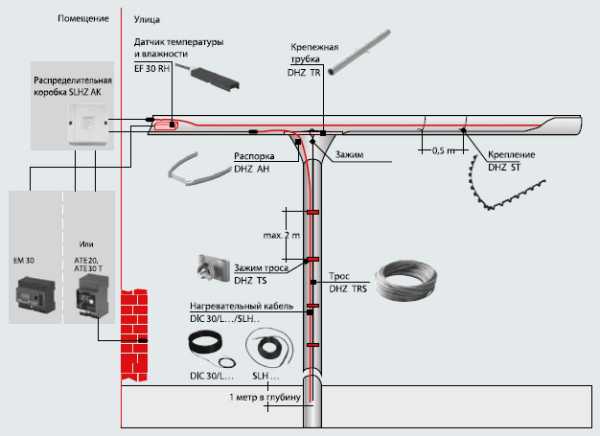

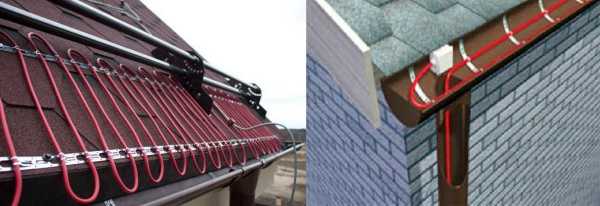

Применение греющего кабеля на кровле и водосточных трубах зданий

Применение

Принцип действия, а также простота и универсальность применения греющего кабеля открывает широкие просторы для его использования. Чаще всего греющий кабель для водопровода служит для решения следующих задач:

  • Подогрев кровельных покрытий, систем водостока, трубопровода, труб на крышах зданий. Провод крепится как снаружи, так и внутри трубы. Когда система обогрева включена, это исключает обледенение на краях кровли, падение кусков льда и разрушение трубопровода, что способствует более безопасной эксплуатации зданий для людей.
  • Обогрев напольного покрытия – делает жилье теплым и уютным в холодное время года.

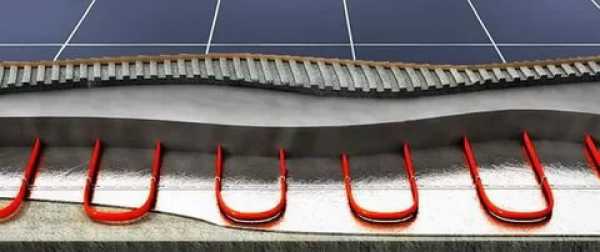

Монтаж греющего кабеля в напольное покрытие

  • В жилых зданиях и производственных помещениях применяют греющий кабель для водопровода, поддерживая с его помощью плюсовую температуру труб в сети. Подогрев трубопровода, расположенного под землей и на открытых участках улицы, предотвращает замерзание транспортируемых жидкостей и самой трубы.

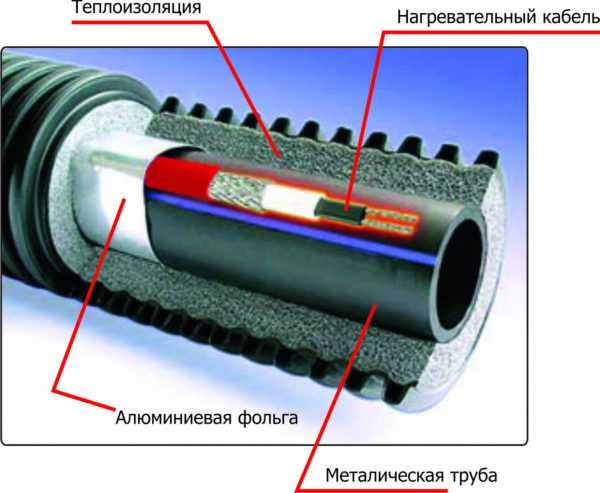

Пример использования греющего кабеля для труб

  • Обогрев садовых дорожек, отдельных участков тротуаров, ступенек, что исключает падения и травматизм прохожих на обледенелой поверхности.

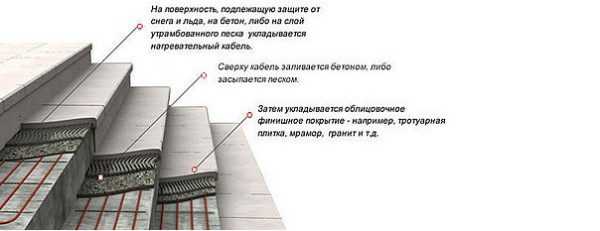

Обогрев кабелем ступеней на входе в дом

Виды

Все греющие кабели делятся на два вида:

  • резистивный кабель;
  • саморегулирующийся.

Резистивный кабель

Резистивный кабель считается наиболее доступным по цене для потребителей, его производство не требует сложных технологий и больших финансовых затрат. Длина кабеля и мощность производятся с постоянной величиной, его нельзя резать на части. Если кабель укоротить, сопротивление увеличится, и при этом возрастет температура токопроводящих жил выше допустимой, что приведет к обрыву цепи. Резистивный вариант обеспечивает равномерный нагрев по всей длине. Поэтому при проектировании обогрева следует определить, сколько надо кабеля и выбрать подходящую длину.

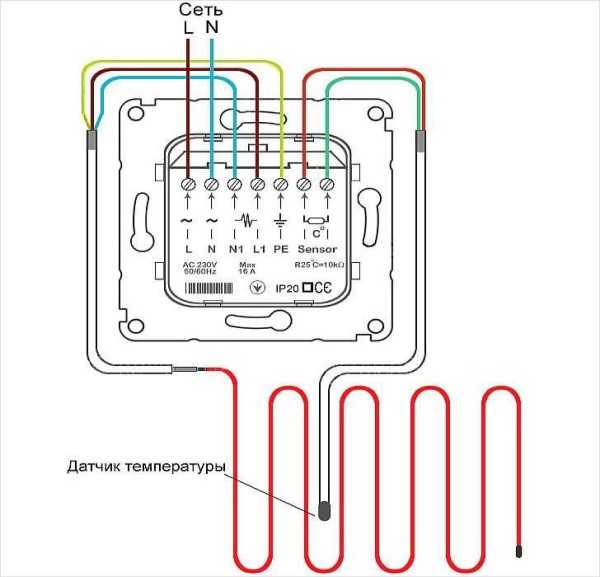

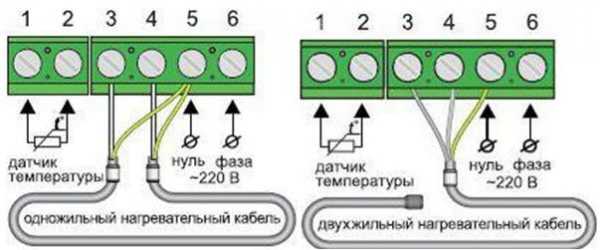

Существует несколько способов, как подключить греющий кабель, который будет использоваться для водопровода, системы водостока и других целей. Самым простым считается обычное подключение в розетку. Более сложные способы предусматривают соединение элементов схемы через датчики. Кроме того, к ним необходимо установить электронное оборудование, которое регулирует мощность, чтобы поддерживалась заданная температура нагрева.

Существует несколько разновидностей конструктивного исполнения резистивного кабеля:

  • Одножильный самый простой по конструкции, наружная термостойкая оболочка, под ней экранирующая медная оплетка на фторопластовой изоляции, в центре которой токопроводящая нагревательная жила.

Одножильная конструкция укладывается таким образом, чтобы концы кабеля можно было соединить на общем клеммнике в одном месте. При этом рассчитывается, сколько надо кабеля, чтобы его можно было вернуть к источнику напряжения. Эта особенность вызвана тем что, подключить оба конца надо в одну розетку. Это можно сделать своими руками так же просто, как вставить вилку в розетку от любого бытового электрического прибора.

  • Двухжильный кабель раскладывается на всю длину, подключается с одной стороны, на втором конце ставится герметичная муфта. Это делает работы по монтажу еще проще.

Строение одножильного и двухжильного кабелей

  • Зональный нагревающий кабель тоже является одной из разновидностей резистивного варианта. Конструкция двужильного кабеля была усовершенствована добавлением спиральных нагревающих проводов между основными двумя жилами на равных участках длины, имеющих одинаковую мощность. Это дало возможность нарезать его частями с установленным шагом. Недостатком такой конструкции является возможность перегорания спиральных проводов на отдельных участках. Такая неисправность приводит к возникновению холодной зоны вначале или конце контура.

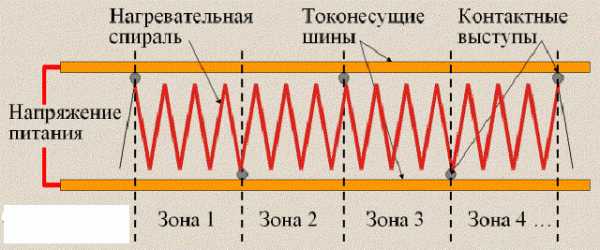

Схема зонального кабеля

Важные детали при монтаже резистивных моделей своими руками:

  • никогда не допускайте пересечения, укладывая кабель на обогреваемую поверхность;
  • не используйте для антиобледенения или труб кабели для теплых полов, изоляция которых не имеет должной влагоустойчивой защиты;
  • грамотно просчитайте необходимую мощность, тепловые затраты.  В расчете должны учитываться влажность, температура, площадь и материал обогреваемой поверхности. Недостаточный отвод тепла приведет к сокращению срока службы обогревающей конструкции.

Основными преимуществами  считают низкие цены, простоту конструкции и монтаж греющего кабеля, низкие пусковые токи, стабильность параметров на протяжении всего срока эксплуатации, высокую надежность.

Саморегулирующийся кабель

Принцип действия кабеля совершенно другой. Конструкция саморегулирующего нагревателя представляет собой расположенную между токоведущими жилами матрицу из полупроводникового эластичного материала. Температура среды вокруг кабеля влияет на величину сопротивления полупроводникового материала матрицы, изменяя потребляемую мощность и интенсивность обогрева.

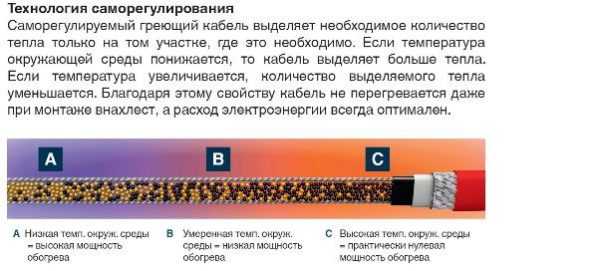

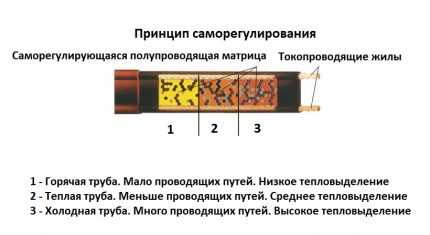

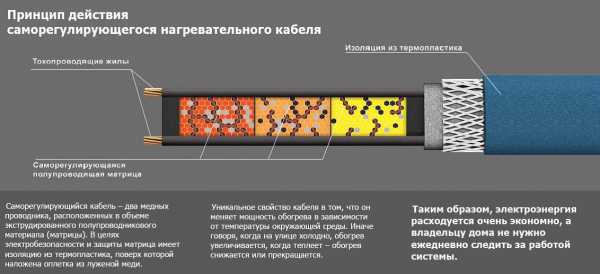

Процесс саморегулирования нагрева

Выделение тепла осуществляется на холодных участках, сопротивление полупроводника матрицы там увеличивается. В теплой зоне сопротивление и нагрев уменьшаются. Такой принцип работы существенно экономит расход электроэнергии. Саморегулирующийся обогрев очень эффективен в системах антиобледенения и для труб подземных коммуникаций. В процессе монтажа его можно разделить на участки любой длины своими руками, не обращаясь к специалистам, без ущерба для эксплуатационных характеристик. При этом нет необходимости обогрева всего трубопровода. Обогревающий провод нужен для трубы только на участках, где наиболее вероятно ее перемерзание, например, при вводе в дом. Несмотря на высокую цену кабеля он очень востребован, первоначальные затраты быстро окупаются в процессе эксплуатации при экономии электроэнергии.

Достоинства кабеля

Монтажники, прокладывающие обогревающий кабель, отмечают следующие положительные стороны этой технологии:

  • простота выполняемой работы, не требующая высокой квалификации работников;
  • возможность монтировать системы обогрева своими руками, но при условии выполнения грамотного расчета и соблюдения условий монтажа системы подогрева;
  • экологически чистый процесс установки и эксплуатации;
  • гибкость и эластичность позволяют прокладывать обогревающий кабель для сети из водопроводных труб, а также внутри и снаружи конструкций различной геометрической формы.

Подключение кабеля. Видео

Как осуществляется подключение саморегулирующегося греющего кабеля, можно узнать из видео ниже.

Трудно перечислить все возможности применения греющих систем. Многое зависит от назначения объектов, условий эксплуатации и грамотных решений проектировщиков. Практический опыт показывает, что применение греющих кабелей очень эффективно. Решив использовать эти технологии на своих объектах, стоит тщательно продумать все детали, посоветоваться со специалистами, чтобы в итоге получить максимальные преимущества. Кабель для обогрева и оборудование к нему можно установить своими руками, но при этом все нужно делать правильно. Для этого к каждому изделию прилагается подробная инструкция.

Оцените статью:

elquanta.ru

Греющий кабель. Виды и устройство. Применение и установка. Работа

Одной из сложных задач является бесперебойное водяное снабжение жилых домов и других объектов, особенно в зимний период. Чтобы не происходило промерзание труб, их необходимо укладывать ниже определенного уровня промерзания. Однако нет абсолютной гарантии, что водопровод не перемерзнет, и не прекратится подача воды.

Это обуславливается следующими причинами:

  • Аномальные морозы, которые в последнее время уже не редкость.
  • Место подведения труб к дому чаще всего промерзает.
  • Возникновение аварий на трассе трубопроводов.

Обычное утепление труб не дает должного эффекта при длительных и сильных морозах. Решением этого вопроса является использование греющего кабеля для отогревания водопровода. С его помощью можно поддерживать необходимую температуру и предотвращать образование на трубах конденсата. При этом трубы все равно придется укладывать в землю, но на гораздо меньшую глубину. На вводе в дом можно установить более мощный греющий кабель, и применить качественное утепление.

К греющему кабелю прилагается инструкция, изучив которую можно легко уложить и подключить его самостоятельно. Кабель для обогрева применяется не только для водопровода, но и в других сферах.

Виды и конструктивные особенности

Греющий кабель классифицируется двумя видами:

  1. Резистивный.
  2. Саморегулирующийся.

Рассмотрим каждый вид кабеля более подробно.

Резистивный греющий кабель

Эта модель самая доступная по стоимости для покупателя, так как для его изготовления не требуется применение сложных технологий и дорогостоящих материалов. Мощность и длина кабеля выполняется неизменной величиной. Не допускается разрезание резистивного кабеля на несколько частей, так как снизится сопротивление и увеличится температура жил выше допускаемой величины. Это может привести к разрыву цепи.

Резистивный кабель равномерно нагревается по всей длине. При создании проекта необходимо точно определить длину кабеля.

Подключение греющего кабеля можно выполнять различными способами. Наиболее простым является подключение его в электрическую розетку. При более сложных вариантах в схемах используют различные датчики, электронное оборудование с регулятором мощности, для поддержания определенной температуры.

Резистивный кабель делится в свою очередь на несколько видов:

• Одножильный. Это простая конструкция с внешней термоустойчивой оболочкой, под которой находится медная экранирующая оплетка на изоляции из фторопласта. Внутри этой изоляции заключена нагревающая токопроводящая жила. Такой кабель укладывается с учетом возможности соединения обоих концов на одном клеммнике. Для этого необходимо рассчитать длину кабеля для получения необходимой температуры. Такое простое подключение можно выполнить самостоятельно.


• Двухжильный кабель укладывается на всю длину. Затем один конец кабеля с двумя жилами подключается к питанию, а другой конец закрывают специальной герметичной муфтой. Такой кабель значительно упрощает процесс монтажа.

• Зональный кабель также является резистивной моделью нагревающего кабеля. Его устройство аналогично двухжильному кабелю с добавлением нагревающих спиралей между двумя основными жилами на одинаковых отрезках длины с равной мощностью. Это позволяет отрезать части кабеля с определенным шагом. Неисправность в виде перегорания спиральных проводников на некоторых участках приводит к появлению холодной зоны на неисправном участке.

Особенности установки резистивного кабеля
  • Тщательно рассчитать требуемую мощность и затраты на тепло. При расчете необходимо учесть материал нагреваемой поверхности и ее площадь, температуру, влажность. При недостаточном отведении тепла срок эксплуатации системы нагрева значительно сократится.
  • Нельзя использовать для отогрева труб водопровода кабели, которые используются для теплых полов в квартире, так как их изоляция не защищена от влаги.
  • При укладке нагревательного кабеля нельзя допускать его пересечения.

Главными достоинствами резистивного нагревающего кабеля являются:

  • Повышенная надежность.
  • Стабильность характеристик на всем сроке службы.
  • Малый ток при включении.
  • Легкая установка.
  • Простое устройство.
  • Низкая стоимость.
Саморегулирующийся кабель

Этот вид кабеля работает по-другому. Устройство саморегулирующего греющего элемента выполнено в виде матрицы, находящейся между токоведущими жилами. Эта матрица изготовлена из эластичного полупроводникового материала. Значение сопротивления полупроводника матрицы зависит от температуры среды, окружающей кабель. При этом изменяется расходуемая мощность и эффективность нагревания.

Принцип саморегулирования заключается в том, что необходимое тепло выделяется только на определенном участке, где это нужно. При снижении температуры сопротивление кабеля увеличивается, и выделяется больше теплоты. И наоборот, если температура повышается, то сопротивление кабеля и количество тепла уменьшается. С помощью такого эффекта кабель не будет перегреваться, даже если при его укладке произошел нахлест. Электроэнергия при эксплуатации саморегулирующего кабеля расходуется оптимальным образом.

Саморегулирующее нагревание эффективно для подземных труб и систем антиобледенения. При установке кабель можно разрезать на отрезки любой длины, без помощи специалистов, и ущерба рабочих свойств. Не обязательно нагревать весь трубопровод. Достаточно уложить греющий кабель только в местах с большей вероятностью замерзания.

Саморегулирующий кабель имеет высокую стоимость, однако пользуется большой популярностью. Расходы на приобретение и установку быстро окупаются во время работы за счет экономии электрической энергии.

Преимущества
  • Эластичность и гибкость дают возможность укладки греющего кабеля для любой сети труб, в конструкциях разной геометрической формы.
  • Процесс эксплуатации и монтажа не приносит вреда экологии.
  • Возможность самостоятельной установки системы при условии грамотного расчета и выполнения всех требований монтажа подогрева.
  • Простая работа, не требующая профессиональных навыков.
Применение

Универсальность и простота использования, а также принцип работы нагревательного кабеля обуславливает его широкое применение:

  • Обогрев дорожек в саду, ступенек и тротуаров. Это исключает травматизм и падение пешеходов на замерзшей поверхности.
  • В производственных зданиях и жилых помещениях используют греющий кабель для поддержания необходимой температуры водопровода, а также прогрев трубопроводов, находящихся в грунте и в открытом виде.
  • Обогрев покрытия пола обеспечивает уют и тепло в комнате в морозные дни.
  • Подогрев труб, расположенных на крышах домов, водосточных систем, кровельных покрытий. Провод фиксируется внутри или снаружи трубы. При работающей системе нагрева разрушение трубопровода, падение льда и обледенение края крыши исключается. Это обеспечивает безопасность для людей.
Способы установки

Греющий кабель для обогрева водопроводной системы укладывают внутри или снаружи трубы. Каждый метод подразумевает применение своего вида кабеля.

Установка внутри трубы

Требования к внутренней установки нагревательного кабеля:

  • Герметичная концевая муфта.
  • Степень защиты не менее IP
  • Отсутствие вредных веществ при нагревании.

Для установки провода внутрь трубы на ее конце устанавливают тройник. Провод заводится в один из отводов тройника с сальниковым уплотнением.

Соединительная муфта, расположенная на переходе между электрическим питающим кабелем и нагревательным кабелем, должна располагаться за сальником и трубой, так как она не имеет защиты от влаги.

Монтажный тройник может иметь конструкцию с разными углами. При этом способе кабель не закрепляется, а заправляется внутрь.

Внешняя установка

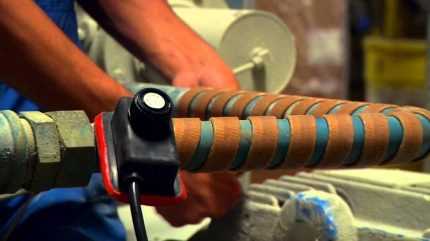

Фиксация греющего кабеля для водопроводной трубы снаружи выполняется плотно, всей поверхностью кабеля. Перед монтажом на металлические трубы, необходимо очистить их от ржавчины, грязи и пыли, а также следов сварки. Поверхность труб не должна иметь элементов, способных повредить нагревательный провод.

Греющий кабель укладывается на чистую поверхность, закрепляется через 30 см клейкой металлизированной лентой или специальными хомутами. При прокладке двух кабелей, их устанавливают в нижней холодной части трубы параллельно друг другу, без соприкосновения. Если укладывается более трех ниток кабеля, то большую их часть располагают снизу, также без соприкосновения.

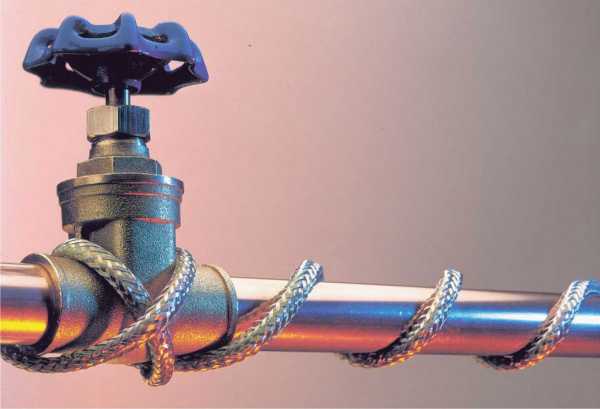

Другим способом укладки является монтаж спиралью. При этом следует соблюдать аккуратность, так как многократные и резкие изгибы могут повредить кабель. Можно постепенно разматывать муфту, наматывая на трубу освобождающийся кабель. Также можно зафиксировать кабель с провисаниями, которые наматывают и фиксируют липкой лентой.

Для обогрева пластиковой трубы сначала клеят металлизированный скотч, который повышает проводимость тепла и эффективность нагревания. Особенностью установки является следующий фактор: вентили, тройники и другие сантехнические устройства требуют большее количество тепла. Поэтому при монтаже на каждом таком устройстве необходимо выполнить несколько петель, не слишком изгибая греющий кабель.

Для утепления труб не рекомендуется применять минеральную вату, так как она впитывает влагу и теряет свойства утепления. На морозе мокрая вата замерзает и рассыпается.

Для этого используют специальные виды утеплителя: пенополистирол, изготовленный в виде элементов труб, и называемый скорлупой. Он имеет хорошие свойства изоляции и не впитывает влагу.

Похожие темы:



electrosam.ru

Что такое саморегулирующий греющий кабель и как подобрать его для своих нужд



Кабель в разрезе

В классическом понятии кабель – устройство для транспортировки электричества или электрического сигнала из точки «А» в точку «В», однако с греющими кабелями все немного не так. Их основная задача – излучать тепло на всей своей протяженности или на определенных участках. В данный момент на рынке есть три вида греющих кабелей резистивный, зональный и саморегулирующий греющий кабели. Из этих вариантов последний – самый дорогой, но зачастую самый перспективный в плане использования практически во всех сферах.

Принцип работы

Отличие саморегулирующего кабеля от резистивного и зонального заключается в конструкции и принципе работы. Если кратко, то резистивный кабель – это длинный кипятильник, без возможности его укоротить. В этом случае проводники тока являются нагревательными элементами.

Резистивный кабель.

Зональный греющий кабель  можно обрезать, т.к. ток в нем поставляется по  параллельным жилам, между которыми намотан греющий элемент из проволоки с высоким сопротивлением. Через определенные участки эта проволока касается  одной из токопроводящих жил и обеспечивает нагрев участка «зоны»

Устройство зонального греющего кабеля
[sc:img]

Саморегулирующий греющий кабель представляет собой более «умную» конструкцию. Внутри оплеток и экранов (в зависимости от модификации) находится основной элемент кабеля – две медные токопроводящие жилы, между которыми располагается греющая матрица. Выглядит она как обычный плотный полиэтилен, однако обладает качествами, которые выводят обогрев кабелем на принципиально новый уровень. Эта матрица – полупроводник, и она меняет свои свойства при изменении температуры.

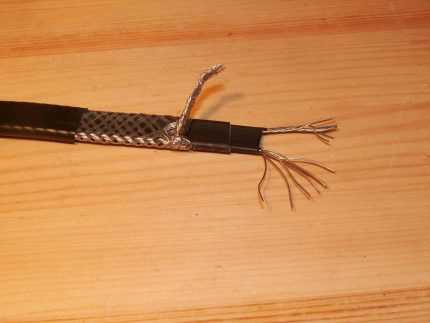

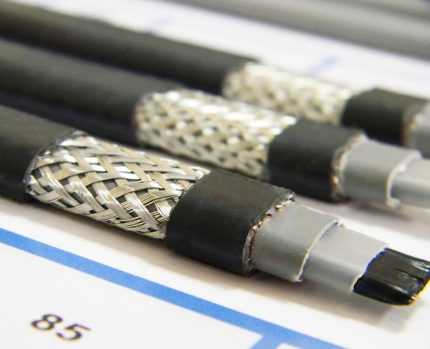

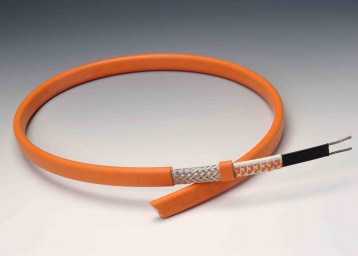

Саморегулирующий кабель. Что внутри

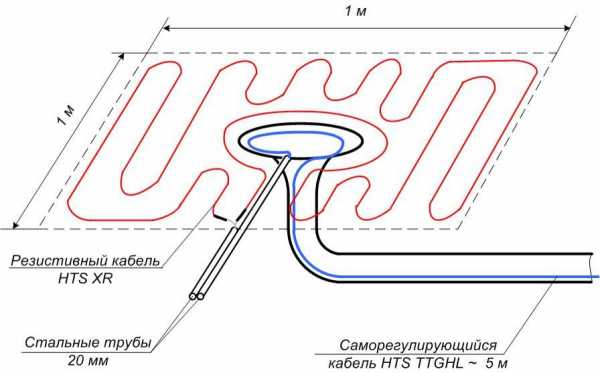

Пример с теплыми полами

Допустим, вы делаете с помощью такого кабеля теплые полы. Но в разных комнатах, обычно, разная исходная температура пола, например в ванной она одна, а в прихожей – другая. Более того, в одной и той же комнате исходная температура пола может значительно различаться и если вы будете использовать резистивный или зональный кабель, то достичь баланса комфортного пола можно, но только разбивая комнаты на «холодные» и «теплые» зоны. Для этого нужно будет устанавливать дополнительные терморегуляторы и тепловые датчики… Не очень приятная перспектива, особенно с учетом тех недостатков, о которых мы напишем чуть ниже.

Обустройство теплого пола с помощью кабеля
[sc:img]

Саморегулирующий кабель позволяет исключить из схемы терморегулятор вообще. Он сам регулирует, где нужно греть сильнее, а где слабее за счет своей матрицы. Допустим, вы вошли домой с мороза и оставили свои заснеженные ботинки на полу с саморегулирующим кабелем. Так вот, участок с ботинками будет нагреваться сильнее всех остальных участков ровно до тех пор, пока не нагреет ваши ботинки до заданной температуры.

Это значительно экономит электроэнергию за счет того, что греется только тот участок, который нуждается в обогреве.

Пример с водопроводом

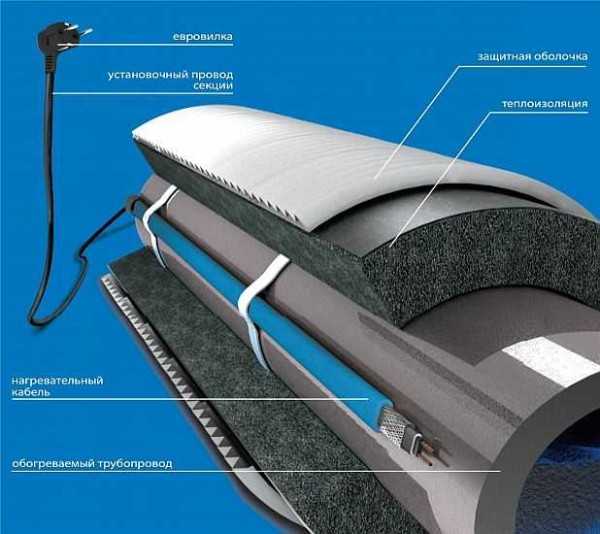

Использование греющего кабеля для обогрева водопровода

Чтобы в сильный мороз не замерзла вода в водопроводе, вы обмотали водопроводный вентиль греющим кабелем. Любой вентиль (водосчетчик, фильтр грубой очистки и т.д.) имеет сложную геометрическую форму, которая не позволяет кабелю касаться непосредственно металла. Если вы будете использовать именно саморегулирующий греющий кабель, то основной расход электричества будет идти на нагрев именно тех участков, которые касаются металла, т.к. там теплоотдача будет наиболее выражена. КПД кабеля при этом возрастает в несколько раз по сравнению с другими системами кабельного обогрева

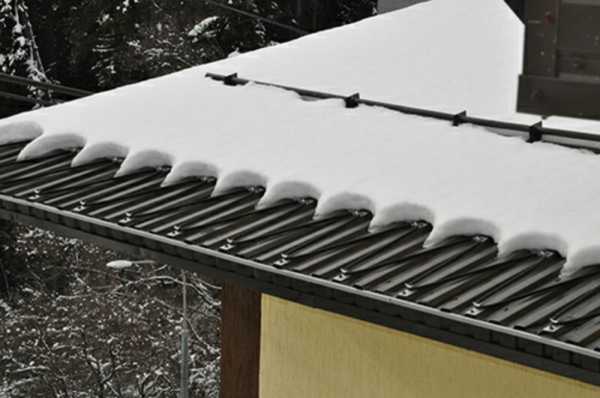

Пример с обогревом кровли

При обогреве кровли от обледенения вы практически никогда не сможете угадать, в каком участке будет наиболее опасный для возникновения сосулек участок. Используя этот кабель с полупроводниковой матрицей, вы можете быть уверены, что будет согрет именно тот участок, на котором было больше всего льда/воды.

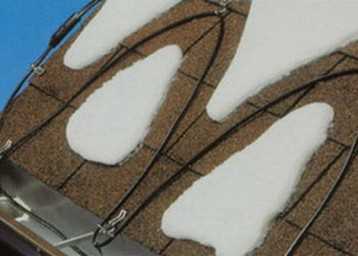

Обогрев крыши саморегулирующимся кабелем
[sc:img]

Полезный совет: если вы собираетесь использовать кабель для обогрева кровли, стоит выбрать тип, устойчивый к ультрафиолетовому излучению и нормально переносил высокую температуру, т.к. температура кровли летом поднимается до 50-60 градусов. Например, Raychem ETL-10 выдерживает температуру 65 градусов.

Преимущества



Кроме главных перечисленных, есть еще несколько «фишек», которые дополняют картину

  • Кабель можно отрезать любой длины, начиная с 20 см. Это никак не повлияет на его свойства. Не будет непрогретых участков, как и участков с повышенной температурой
  • При монтаже можно перекрещивать. Особенно актуально при согревании водопроводных узлов. Кабель в месте скрещивания не перегревается и не выходит из строя
  • Остается работоспособным при обрыве. Если по каким-то причинам оборвется токоведущая жила внутри кабеля, то до этого места он все-равно будет греть
  • В случае обогрева труб саморегулирующим кабелем, есть модификации для размещения внутри трубы, что значительно повышает КПД
  • Не требует теплодатчика и терморегулятора. Подключается напрямую в розетку или к выключателю
  • Простота подключения, есть специальные наборы для подключения к электричеству, внутрь трубы, заделки конца кабеля.

Недостатки

Ну куда ж без них? Основной – это конечно же цена. В зависимости от модификации она бывает в 2-3 раза дороже аналогичной мощности/длины для резистивных и зональных греющих кабелей.

Второй значительный недостаток – саморегулирующим кабелем нельзя быстро обогреть/оттаять тот или иной участок. Он просто не нагреется выше номинальной температуры. Этот кабель предназначен скорее для того, чтобы быть включенным постоянно, благо, низкое энергопотребление позволяет пережить это безболезненно для вашего кошелька

Третий недостаток, а скорее особенность этого отопительного элемента – повышенная стартовая нагрузка. Допустим на вашем кабеле маркировка 50Вт м.п. (50 Ватт на один погонный метр) – это означает, что при включении кабеля в сеть нагрузка будет составлять 80-100 Ватт на метр до тех пор, пока кабель первый раз не прогреется (1-5 минут) – эту особенность стоит учитывать при прокладке проводки соответствующего сечения.

Подключение

Некоторые модели саморегулирующих греющих кабелей имеют дополнительные оплетки и защитные экраны. Мы рассмотрим подключение кабеля с двумя изоляционными оплетками.

  1. Надрезаем и снимаем первую изоляцию на длину 40 мм;
  2. Под ней находится медная оплетка (земля) – скручиваем ее в жгут;
  3. Под оплеткой находится внутренняя изоляция – её нужно зачистить до внутренней матрицы (она черного цвета) на длину 30 мм;
  4. После этого аккуратно срезается сама матрица, оголяя токоведущие провода, на ту же длину 30мм ;
  5. На провода (токоведущие и землю) надеваются термоусадочные трубки, длиной 25 мм, усаживаются феном, но чаще всего зажигалкой J;
  6. Токоведущие провода после этого можно объединить еще одной термоусадочной трубкой и усадить их вместе;
  7. Кабель готов к подключению.

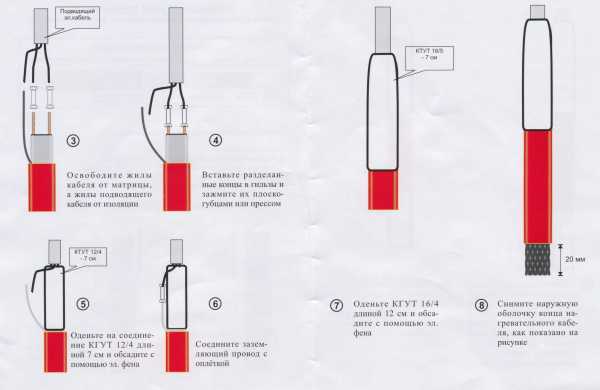

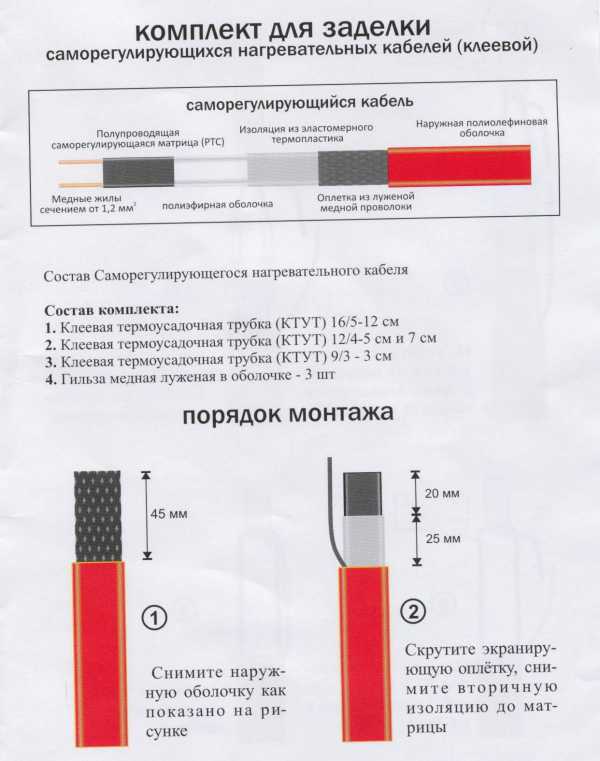

Порядок разделки кабеля

Как видно, никакого принципиального отличия в подключении данного кабеля от обычного силового с заземлением нет. Различия есть в заделке оконцовки такого кабеля. Т.к. греющий кабель – окончательный элемент и ни к чему не подключается – его конец должен быть соответствующим образом заделан. Производители саморегулирующих греющих кабелей продают специальные комплекты для их разделки и оконцовки. Работа же сводится к следующему:

  1. Зачищается первый слой изоляции на длину 20мм;
  2. На медную оплетку надевается термоусадочная трубка по длине на 10 мм больше ;
  3. После усадки, пока трубка не остыла, свободный конец зажимается плоскогубцами;
  4. Все это после остывания намазывается слоем силиконового герметика
  5. На всю эту конструкцию надевается еще одна термоусадочная трубка большего диаметра, чтобы перекрывать внутреннюю трубку на 20 мм в обе стороны
  6. Усаживается феном до тех пор, пока на конце не появится выдавленный силикон.
  7. Трубка загибается и зажимается плоскогубцами пока не остыла

Порядок работ по оконцовке кабеля

После таких манипуляций кабель смело может отправляться в самые опасные и мокрые места. Влага ему теперь не страшна.


Загрузка...

Facebook

Вконтакте

Одноклассники

Google+


Когда нужно использовать греющий кабель для обогрева труб Из чего состоит электрорадиатор отопления и как его применять Принципы электроотопления частного дома Защита труб от сосулек зимой с помощью системы обогрева кровли.

electricadom.com

Греющий кабель для водопровода: виды, монтаж, схема подключения

Сделать водоснабжение частного дома или дачи постоянным и бесперебофным — задача не из легких. Самое трудное — обеспечить подачу воды зимой. Чтобы трубы не замерзали, их можно уложить ниже глубины промерзания, но все равно остаются слабые места. Первое — аномально холодные зимы, которые периодически брют все рекорды. Второе — места ввода в дом. Они все равно часто замерзают. Выход — установить греющий кабель для водопровода. В этом случае канализация желательна, но закапывать ее можно неглубоко. А на участки ввода в дом можно уложить нагреватель более мощный и получше утеплить.

Виды греющих кабелей для водопровода

Содержание статьи

Есть два вида нагревательных кабелей — резистивные и саморегулирующие. В резистивных использовано свойство металлов при прохождении электрического тока нагреваться. В обогревающих кабелях этого типа греется металлический проводник. Их характерная черта — они выделяют всегда одинаковое количество тепла. Неважно на улице +3°C или -20°C греться они будут одинаково — на всю мощность, следовательно, потреблять будут одинаковое количество электроэнергии. Чтобы уменьшить расходы в относительно теплое время, в системе ставят датчики температуры и терморегулятор (такие же, как используют для электрического теплого пола).

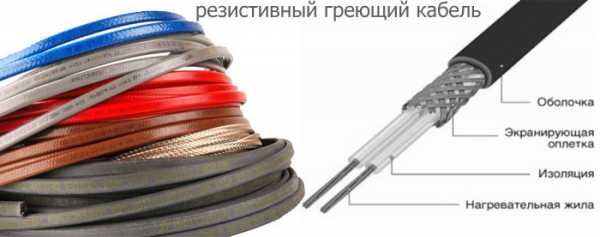

Строение резистивного кабеля

Резистивные обогревательные провода при укладке не должны пересекаться или располагаться один возле другого (вплотную). В таком случае они перегреваются и быстро выходят из строя. Внимательно следите за этим моментом в процессе монтажа.

Стоит еще сказать, что резистивный греющий кабель для водопровода (и не только) бывает одножильным и двухжильным. Чаще используются двухжильные, хоть они и дороже. Разница в подключении: у одножильных должны к электросети подключаться оба конца, что не всегда удобно. Двухжильные на одном конце имеют заглушку, на втором — закрепленный обычный электрический шнур с вилкой, который включается в сеть 220 В. Что еще надо знать? Резистивные проводники нельзя резать — работать не будут. Если купили бухту с более длинным чем надо отрезком — уложите его целиком.

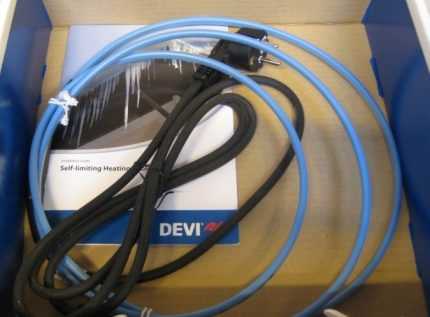

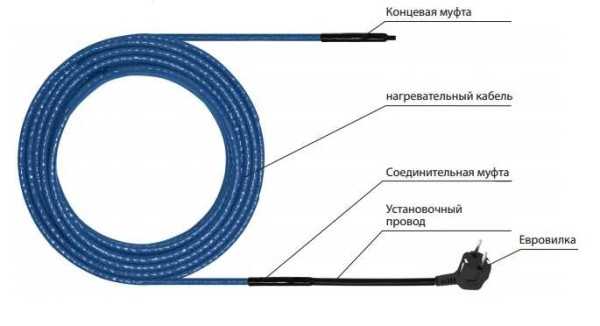

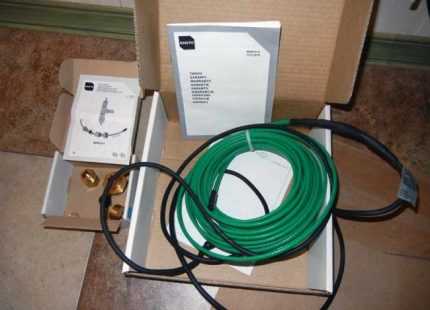

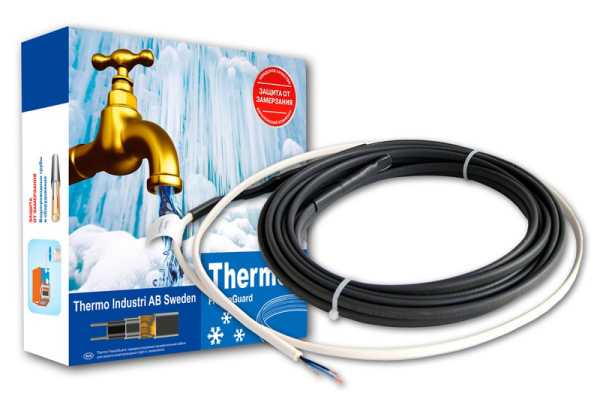

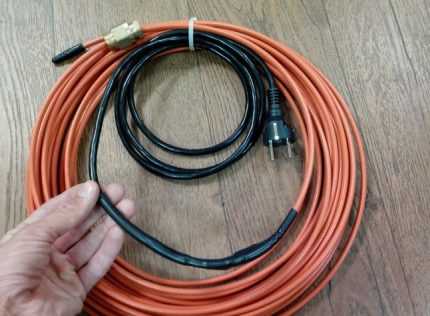

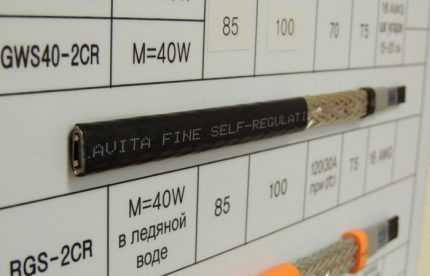

Примерно в таком виде продают нагревательные кабели для водопровода

Саморегулирующиеся кабели — это металлополимерная матрица. В данной системе провода только проводят ток, а греется полимер, который находится между двух проводников. Этот полимер имеет интересное свойство — чем выше его температура, тем меньше тепла он выделяет, и наоборот, остывая, он начинает выделять больше тепла. Происходят эти изменения независимо от состояния соседних участков кабеля. Вот и получается, что он сам регулирует свою температуру, потому его так и назвали — саморегулирующийся.

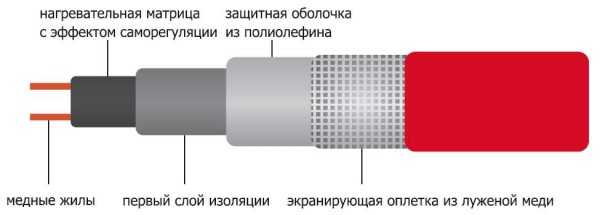

Строение саморегулирующего кабеля

У саморегулирующихся (самогреющих) кабелей сплошные плюсы:

  • они могут пересекаться и не перегорят;
  • их можно резать (есть маркировка с линиями реза), но требуется затем сделать оконечную муфту.

Минус у них один — высокая цена, но срок службы (при соблюдении правил эксплуатации) порядка 10 лет. Так что траты эти разумны.

Используя греющий кабель для водопровода любого типа, трубопровод желательно утеплить. Иначе на обогрев потребуется слишком большая мощность, а значит, и большие расходы, да и не факт, что подогрев справится с особо сильными морозами.

Способы монтажа

Греющий кабель для водопровода укладывают снаружи или внутри трубы. Для каждого способа есть специальные виды проводов — некоторые только для наружного монтажа, другие — для внутреннего. Способ монтажа обязательно прописывается в технических характеристиках.

Внутри трубы

Для установки нагревательного элемента внутри водопроводной трубы, он должен отвечать нескольким требованиям:

  • оболочка не должна выделять вредных веществ;
  • степень электрической защиты должна быть не ниже IP68;
  • герметичная оконечная муфта.

Чтобы была возможность заправить провод внутрь, на конце трубопровода ставят тройник, в один из отводов которого через сальник (идет в комплекте) заводится провод.

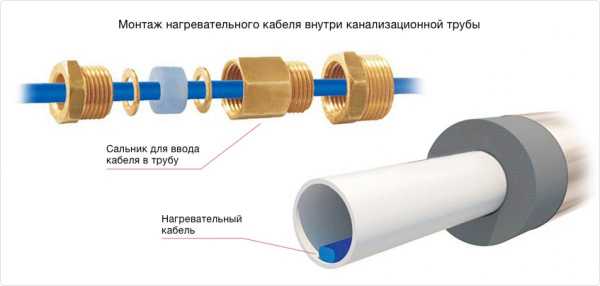

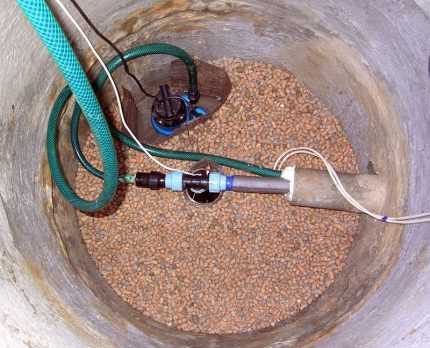

Пример установки греющего кабеля внутрь трубы через сальник

Обратите внимание, что соединительная муфта — место перехода между нагревательным кабелем и электрическим — должна находится за пределами трубы и сальника. Она для влажных сред не предназначена.

Тройник для монтажа обогревающего кабеля внутри трубы может иметь разные углы отвода — на 180°, 90°, 120°. При этом способе монтажа провод никак не фиксируется. Его просто заправляют внутрь.

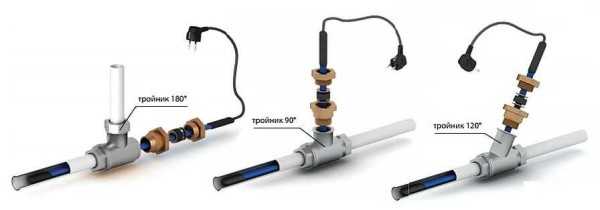

Виды тройников для монтажа греющего кабеля внутри водопровода

Наружный монтаж

Закреплять греющий кабель для водопровода на наружной поверхности трубы надо так, чтобы он прилегал плотно, всей площадью. Перед установкой на металлические трубы, их очищают от пыли, грязи, ржавчины, следов сварки и т.п. На поверхности не должно остаться каких-либо элементов, которые могут повредить проводник. На чистый металл укладывается повод, фиксируется через каждые 30 см (чаще можно, реже — нет) при помощи металлизированной клейкой ленты или пластиковых хомутов.

Если тянется вдоль одна-две нитки, то монтируются они снизу — в самой холодной зоне, укладываются параллельно, на некотором расстоянии друг от друга. При укладке трех и более проводов, они располагаются так, чтобы их большая часть находилась снизу, но расстояние между греющими кабелями выдерживается (особенно важно это для резистивных модификаций).

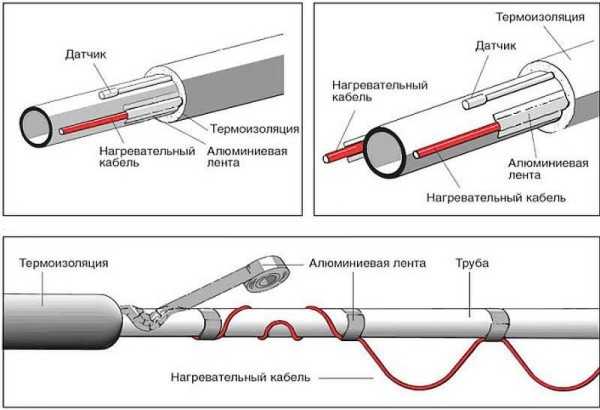

Способы закрепления греющего кабеля на трубе

Есть второй способ монтажа — спиралью. Укладывать провод надо аккуратно — они не любят резких или многократных изгибов. Есть два способа. Первый — разматывать муфту постепенно наматывая освобождающийся кабель на трубу. Второй — закрепить его с провисаниями (нижняя картинка на фото), которые потом намотать и закрепить металлизированной липкой лентой.

Если обогревать будут водопроводную трубу из пластика, то под провод наклеивается сначала металлизированный скотч. Он улучшает теплопроводность, повышая эффективность нагрева. Еще один нюанс монтажа обогревающего кабеля на водопровод: тройники, вентили и другие подобные устройства требуют больше тепла. При укладке сделайте на каждом фитинге несколько петель. Только следите за минимальным радиусом изгиба.

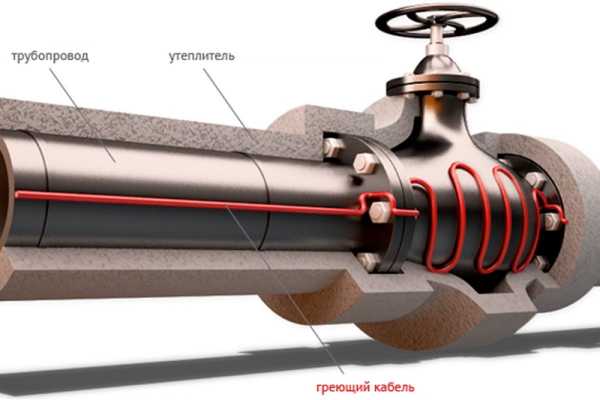

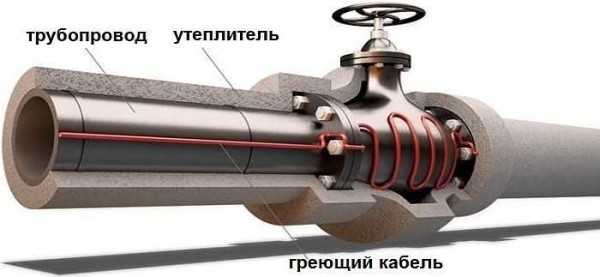

Фитинги, краны необходимо прогревать лучше

Чем утеплять

Однозначно для утепления обогреваемого трубопровода нежелательно использовать минеральную вату любого происхождения. Она боится намокания — во влажном состоянии теряет свои теплоизоляционные свойства. Замерзнув в мокром виде, после повышения температуры, она просто рассыпается в труху. Отсутствие влаги вокруг трубопровода обеспечить очень сложно, так что этот утеплитель лучше не брать.

Не очень хороши утеплители, которые сжимаются под действием тяжести. Сжавшись, они тоже теряют теплоизоляционные свойства. Если трубопровод у вас проложен в специально построенной канализации, на него ничего давить не может, можете использовать и поролон. Но если трубу будете просто закапывать, вам нужна жесткая теплоизоляция. Есть еще вариант — поверх сминаемого утеплителя (например, вспененного полиэтилена с закрытыми ячейками) надеть жесткую трубу, к примеру — пластиковую канализационную.

Пример утепления водопроводной трубы с нагревательным кабелем

Еще один материал — пенополистирол, сформованный в виде фрагментов труб разного диаметра. Такой вид утеплителя часто называют скорлупой. Имеет он хорошие теплоизоляционные характеристики, не боится воды, выносит некоторые нагрузки (зависит от плотности).

Какой мощности требуется греющий кабель для водопровода

Требуемая мощность зависит от региона, в котором вы проживаете, от того, как проложен трубопровод, от диаметра труб, утеплен он или нет, да еще и от того, как именно вы прокладываете обогрев — внутри трубы или поверх нее. В принципе, у каждого производителя есть таблицы, по которым определяется расход кабеля на один метр трубы. Эти таблицы составляются для каждой мощности, так что выкладывать тут какую-то из них нет смысла.

По опыту, можно сказать, что при среднем утеплении трубопровода (пенополистирольная скорлупа толщиной 30 мм) в Средней полосе России на обогрев одного метра трубы изнутри достаточно мощности в 10 Вт/м, а снаружи надо брать не менее 17 Вт/м. Чем севернее вы живете, тем большая мощность (или толще стой утеплителя) вам требуется.

С терморегулятором или без?

Если хотите за обогрев водопровода платить мизер, лучше поставить терморегулятор. Даже если вы собрались монтировать саморегулирующийся нагревательный кабель. В основном, характеристики такие: включается в работу при +3°C, выключается при +13°C.

Если вода у вас подается из скважины, в ней она никогда не будет иметь температуру в +13°C. Получается, что обогрев будет работать все время, даже весной и летом. Летом, понятное дело, кабель можно выключить, а вот весной и осенью этого не сделаешь из-за возможности внезапного заморозка. С колодцами несколько проще, но ненамного — летом там вода может иметь температуру и чуть выше порога отключения. Но это — летом, и в самый жаркий период. И вообще, зачем вам греть, скажем воду, которая идет в сливной бачок? Да и ту, что идет на кухню или в душ вы все равно будете нагревать бойлерами или проточными водонагревателями.

В любом случае получается — терморегулятор нужен. На нем выставляете температуру отключения в районе +5°C. Затраты на подогрев трубопровода падают в разы. При этом значительно увеличивается срок службы греющих кабелей — они имеют определенный ресурс рабочих часов. Чем меньше они работают, тем дольше будут вам служить.

Греющий кабель для водопровода — схема подключения к терморегулятору

При установке системы обогрева водопровода с терморегулятором, надо будет установить и датчик температуры. Тут есть сложность. Его надо поставить на трубу так, так, чтобы на него не влияла температура от нагревателей. То есть, от трубы его теплоизолировать не надо, а от кабелей — надо.

Сам терморегулятор желательно установить в помещении. Его подключают к домовому электрощитку через защитный автомат и, желательно, УЗО. Потребляемая мощность у обогревательного кабеля небольшая, потому номинал автомата можно взять порядка 6А, номинал УЗО выбираете ближайший больший, а то утечки, желательно, 30 мА.

Подключают греющий кабель для водопровода к соответствующим разъемам на корпусе терморегулятора. Если веток несколько, их запаралеливают. На соседние контакты подключается датчик температуры. На каждом терморегуляторе есть маркировка, по которой понятно, что и куда надо подключать. Если маркировки нет — лучше купите другой: работоспособность данного экземпляра очень сомнительна.

stroychik.ru

Виды греющих кабелей и отличия

Кабельный обогрев - наиболее простая и эффективная технология, позволяющая различным конструкциям (начиная от кровли и заканчивая трубопроводами) сохранять свои эксплуатационные характеристики при низких температурах. На современном рынке представлены разные виды греющего кабеля - все они имеют свои особенности, достоинства и недостатки, которые необходимо учитывать при выборе.

Греющим называют кабель, который характеризуется регулируемым электрическим сопротивлением. Основная особенность этого вида - возможность регулирования нагрева, а главная функция - трансформация электрической энергии в тепловую.

Виды греющего кабеля

Все многообразие кабельных изделий, представленных на российском рынке, можно условно разделить на две большие группы: резистивные и саморегулирующиеся модели. Рассмотрим каждый вариант более подробно.

Резистивные греющие кабели

Классика жанра, которая постепенно уступает свои позиции под натиском более современных решений. Одно из несомненных достоинств резистивных изделий - доступная стоимость. Вне зависимости от того, о каком подвиде идет речь, список основных характеристик сохраняется: модели предлагаются к продаже с неизменными параметрами мощности и длины. Запрещено разрезать изделие на несколько отрезков, так как сопротивление в этом случае уменьшится, а температура жил увеличится (и станет больше допустимой) - все это закономерно приведет к перегреву и разрыву цепи. Поэтому, создавая проект, нужно изначально четко рассчитать необходимую длину провода.

Кроме низкой стоимости резистивные модели могут похвастать также такими достоинствами, как простое устройство, легкий монтаж, стабильность характеристик в течение всего срока эксплуатации, высокий уровень надежности.

Существует несколько типов резистивных кабелей:

  1. Одножильные. Наиболее простая конструкция с термоустойчивой внешней оболочкой, под которой "прячется" экранирующая оплетка из меди. Под оплеткой находится изоляция, которая защищает нагревающую токопроводящую жилу. Одножильные изделия используются только для создания замкнутых контуров. Монтаж их достаточно прост и не требует привлечения специалистов.
  2. Двужильные. Представляют собой аналог предыдущего варианта с той лишь разницей, что речь идет о двух жилах в качестве основных элементов конструкции. Если замкнутый контур вам не нужен, при этом основной критерий - доступность кабельной системы в финансовом плане, это отличный вариант. Один конец изделия подключается к питанию, другой - закрывается герметичной муфтой.
  3. Зональные. Стандартная структура, усовершенствованная наличием нагревающих спиралей между жилами. Спирали находятся на одинаковом расстоянии с равной мощностью - это позволяет устранить основной недостаток резистивных проводов: благодаря спиралям изделие можно делить на отрезки (с определенным шагом).

Важно!

Если на каком-то участке зонального кабеля перегорит спиральный проводник, здесь появится холодная зона, но сама система будет функционировать.

Саморегулирующие кабели

Особенность этого варианта - наличие саморегулирующей матрицы в структуре изделия, которая изготовлена из полупроводникового эластичного материала и находится между токоведущими жилами. Уровень сопротивления матрицы определяется температурой окружающей среды, что обуславливает объем расходуемой мощности и КПД нагревания. Тепло провод выделяет только там, где это необходимо: если какой-то участок лежит во льду, а второй - в тепле, то сильнее нагреваться будет именно первый.

Если говорить о достоинствах саморегулирующих моделей, можно выделить:

  • экономичность электроэнергии. Кабель не возьмет энергии больше, чем это необходимо;
  • относительную простоту в монтаже. При укладке изделий можно пересекать части провода - на работе системы это никак не отразится;
  • возможность отрезать изделие любой длины без ущерба для его эксплуатационных параметров, мощности;
  • гибкость и эластичность. Модели можно использовать для обогрева конструкций любой формы, труб любого диаметра.

Как выбрать греющий кабель

Один из основных вопросов, с которым сталкивается каждый покупатель кабеля - вопрос о том, какой вид продукции стоит предпочесть. Многое зависит от того, какой способ установки будет оптимальным для вашего случая. Например, если планируется монтаж провода внутрь трубы, при выборе товара следует обращать внимание на наличие герметичной концевой муфты, на высокую степень защиты, на отсутствие вредных веществ в составе, которые могут выделяться при нагревании.

Среди других важных параметров можно отметить:

  • уровень мощности системы (рассчитывается по специальной формуле). В случае с резистивными одно- и двужильными проводами от мощности будет зависеть и длина изделия;
  • наличие экранирующего покрытия. Это особенно важно, если речь идет об укладке проводки в жилых домах, на объектах, где находится много электрической, компьютерной, бытовой техники, на производствах;
  • бренд. На отечественном рынке представлено немало достойных производителей, в каталогах которых можно найти изделия с любыми характеристиками. Импортная продукция уже достаточно давно пользуется популярностью, так как отличается безупречным качеством, надежностью, безопасностью.

Применение греющего кабеля

Простота в монтаже и эксплуатации, универсальность кабельной системы обогрева обуславливает широкую область ее применения: с помощью проводов обогревают трубопроводы разных диаметров, находящиеся как под, так и над землей, кровли, различные конструкции.

Важно!

Есть определенные ограничения для саморегулирующихся моделей: их не используют при обогреве бетона, так как экономически это невыгодно, при создании теплых полов, так как в этом случае исчезает возможность быстро повысить температуру до нужного значения. В остальных случаях оценивается целесообразность использования того или иного вида - благо, найти любой вариант на современном рынке не представляет особого труда.

Например, большой популярностью пользуются модели TSA, TSL и RTS (характеризуются надежной температурой нагрева). Все модели обладают доступной стоимостью. Но кроме этих моделей в линейке компании есть продукция, способная нагреваться до 250° С.

Логичный вывод

Системы кабельного обогрева обладают широчайшим спектром преимуществ, обусловленных возможностью подбора кабеля для различных целей, нужд. Если самостоятельно определиться с выбором изделия вы не можете, имеет смысл обратиться к профессионалам. Специалисты смогут также произвести качественный монтаж.

www.tsheat.ru

Саморегулирующийся греющий кабель. Виды греющих кабелей, конструкция и применение

Предотвратить замерзание и выход из строя водопроводных труб, проложенных выше глубины промерзания или проходящих в неотапливаемых помещениях, вводы трубопроводов, а также обмерзание кровли и водостоков – все эти проблемы можно решить, применив греющие кабеля.

Греющие кабеля, предлагаемые строительным рынком, значительно отличаются. Разное устройство, принцип работы и стоимость. Три типа греющих кабелей:

Резистивный. Нагревательный кабель, рассчитанный на определенное напряжение питания и погонную мощность. Длина кабеля (сопротивление) расчетные, поэтому укоротить или удлинить этот тип кабеля не получится. Поэтому кабель поставляется только в виде готовых секций определенных длин и сопротивлений. Может иметь как одну токопроводящую жилу, так и две. Если кабель выполнен одножильным, то к источнику питания его подключают обеими концами, что предполагает ограничения при разработке проекта, поскольку длина кабеля расчетная и изменить ее нельзя. Двужильный кабель запитывают одним концом, а второй имеет заводскую муфту – для монтажа этот вариант удобнее.

Более дорогие виды резистивного кабеля имеют оболочку из минеральной изоляции и способны выдерживать температуры нагрева в пределах 600⁰С. Самый дешевый вид греющего кабеля, но по электропотреблению самый невыгодный, поскольку, будучи подключенным к питанию, работает только на полную мощность. При перехлестах в очень тесном пространстве может перегреться и перегореть.

Применение – целесообразно для больших площадей – площадка, пандус, кровля, система теплого пола, а также линейные протяженные участки лоткового водоотвода. Задачу антиобледенения резистивный кабель решает, но экономя на его стоимости, следует помнить, что электроэнергии такой кабель потребляет значительно больше, чем саморегулирующийся. В случае, когда обогрев нужно поддерживать долгую зиму, а не пиковые несколько дней или часов, то его применять невыгодно.

Секционный кабель, называемый также зональным. Отличия от резистивного кабеля по сути нет – относительно принципа работы. Но конструкционные отличия дают новую возможность – разрезать секционный кабель по длине, нужной для монтажа. Представляет собой двухжильный кабель, обе жилы которого находятся в одной оболочке, а нагревательным элементом служит спиральная намотка, соединенная с токопроводящими жилами в расчетном интервале. Материал намотки – высокорезистивный сплав. Область применения зональных кабелей та же – обогрев. Но обогревать ими рационально не только большие, но и очень ограниченные площади и участки сложных конфигураций. Обледенение карнизов, «опасные» сосульки, лед на ступеньках крыльца, тротуаре и дорожках – все эти проблемы и многие другие можно решить, применив зональный кабель. Также используется для устройства теплого пола, обогрева гаража, зимнего сада и теплицы, балкона, цокольного помещения… и т.д.

Саморегулирующийся кабель. По конструкции – это гибкий термоэлектрический нагреватель, или ТЭН. Наружная изоляция – полимерный материал, под изоляцией экранирующая оплетка из металла, она же заземляющая, и выполняющая задачу защиты кабеля от механических воздействий. Под металлической оплеткой находится обмотка из термопластика, которая, в свою очередь, является надежной оболочкой для двух витых проводников (медные жилы сечением 0,5-1,25 мм2) и токопроводящей матрицы, в основе которой микродисперсный графит.

Когда кабель подключают к источнику питания, матрица нагревается и расширяется по действием электрического напряжения. В результате температурного расширения зерна графитового порошка перестают контактировать между собой, их микроконтакты разрываются, а сопротивление кабеля повышается, тем самым приостанавливая нагрев. Как только температура снижается, происходит обратный процесс – сжатие матрицы и соединение частиц графита обеспечивают контакт, и тепловыделение идет по новому циклу. Матрица может состоять также из полимеров на основе углерода, но принцип действия тот же.

Процессы расширения и сжатия матрицы происходят по всей протяженности саморегулирующегося кабеля независимо от расположения. Энергопотребление идет лишь на тех участках, где есть необходимость поддерживать заданную температуру. Расход электроэнергии всегда оптимальный, а ее экономия при этом существенная. Кроме того, данная технология электропрогрева дает возможность не зависеть от скачков напряжения. Кабель возможно резать той длины, какая нужна для конкретной цели, его можно перехлестывать при монтаже или укладывать внахлест, в отличие от резистентного кабеля, который может перегореть от избыточного нагрева при перехлесте. Для того, чтобы защитить от промерзания запорную и регулирующую арматуру, перехлест как раз очень удобный метод прокладки кабеля.

Чтобы определиться с нужной мощностью саморегулирующегося кабеля, нужно учесть факторы: тип конструкции, ее протяженность или площадь, для труб – диаметр и примененную теплоизоляцию, а также минимальные температуры среды, средние и пиковые. Производители предоставляют таблицы и инструкции для расчета. Пример упрощенного расчета: исходные данные – труба длиной 10 м, кабель будет смонтирован поверх трубы. Необходимая мощность около 16 Вт/ пог. м. При монтаже кабеля внутри водопроводных труб требуется меньшая мощность, поскольку теплопотери меньше – около 10 Вт/ пог. м.

Монтаж кабеля внутри трубы делают в случаях, когда отсутствует прямой доступ к трубопроводам, например, водопроводная труба проходит в земле или в футляре. Для монтажа в трубопровод, поставляющий питьевую воду, применяется кабель, соответствующий санитарно-эпидемиологическим нормам (СанПиН), о подтверждении данного соответствия у продавцов должен иметься сертификат.

Монтаж греющего кабеля внутри трубы

Для монтажа внутри трубы понадобится дополнительно переходник - муфта соответственного диаметра. Через этот переходник будет проходить греющий кабель. Вывод кабеля через запорную арматуру делать ни в коем случае нельзя. Устанавливать греющий кабель возможно только в трубы диаметром не меньше 40 мм.

Для того, чтобы исключить замерзание трубопровода на вводе в дом, достаточно завести в трубу греющий кабель от ввода на глубину промерзания грунта, необходимая длина кабеля при этом составит: величина глубины промерзания + высота ввода + расстояние от уровня пола.

Монтаж греющего кабеля поверх трубы
  • Линейный способ. Применяется для труб диаметром до 30 мм, поскольку у саморегулирующегося кабеля имеется ограничение по радиусу изгиба. Укладывают кабель вдоль водопроводных труб, возможна укладка двух кабелей параллельно, по противоположным сторонам трубы.
  • Второй метод – монтировать греющий кабель волнообразно, применяют такое крепление для труб среднего диаметра.
  • Для труб среднего и большого диаметра греющий кабель укладывают и крепят по спирали.

Для всех способов монтажа кабеля применяют алюминиевый скотч. Обмотка полипропиленовой трубы скотчем до фиксации кабеля позволит избежать местного перегрева труб и обеспечит равномерность распределения тепла. Закрепляют греющий кабель через 0,3-0,4 м самоклеящимися теплостойкими монтажными лентами, кабельные обоймы и проволока недопустимы. После того, как греющий кабель закреплен, целесообразно дополнительно выполнить обмотку всех элементов алюминиевым скотчем и заключить весь трубопровод в теплоизоляционную скорлупу.

Плюсы и минусы саморегулирующегося кабеля

  • Регулировка режима подогрева автоматическая.
  • Ограничение по максимальной длине кабеля от 150 до 200 м (у разных производителей), это позволяет обогревать большие протяженности и площадь.
  • Кабель можно нарезать на длины, нужные для монтажа на конкретный участок.
  • Кабель не перегревается и не перегорает при монтаже нахлестом и вперехлест, а также при скачках напряжения.
  • По стоимость саморегулирующийся кабель значительно дороже секционного и резистивного видов кабеля.
  • Нагрузка при старте превышает рабочую нагрузку до 1,5.
  • Показатель мощности постепенно снижается в процессе эксплуатации, и служит саморегулирующийся кабель меньше, чем остальные виды.

Визуально распознать качественный кабель под силу только специалисту, и при засилье на рынке товаров, не соответствующих качеству, выход один – покупать товар надежной торговой марки у официального производителя.

stroyfora.ru

виды, маркировка, производители + правила выбора греющего кабеля

В налаженный быт загородного дома иногда вносит свои коррективы природа. Зимой жилье может остаться без водоснабжения из-за замерзания труб, даже тех, что находятся под землей и утеплены минеральной ватой.

Чтобы сохранить комфорт в доме, когда на улице холодно, можно использовать кабель для обогрева водопроводной трубы, тогда и самые сильные морозы будут не страшны коммуникациям.

Содержание статьи:

Разновидности греющих кабелей

Различают кабели нагревающие резистивные и саморегулирующиеся. Основная их характеристика — удельное тепловыделение, выражаемое в количестве теплоты, приходящейся на погонный метр.

Кабель может содержать в себе несколько составляющих, объединенных в единую систему.

Греющий кабель отличается от традиционного функциональностью. Он не транспортирует ток, а потребляет его. Сопротивление в нем регулируется в зависимости от температуры, которую нужно поддерживать

Монтируют его на коммуникации одним из двух методов — вдоль трубопровода и путем внутренней установки. На выбор метода влияют конкретные обстоятельства.

Вид #1 — резистивный кабель

Принцип функционирования основан на свойстве металлов прогреваться при прохождении по ним электрического тока. Нагревается здесь металлическая жила, а само устройство можно сравнить с длинным кипятильником.

Особенностью таких кабелей является стабильное количество выделяемого тепла при любой наружной температуре.

В этом кроется и главный их недостаток — невозможность экономии электроэнергии. Расход ее будет одинаковым и при +1 °C, и при — 18 °C снаружи, если не оснастить систему терморегулятором и датчиками температуры.

Такие провода нельзя располагать вплотную друг к другу, также при укладке необходимо исключить их пересечение. В противном случае — перегрев и все вытекающие из него последствия.

В свою очередь, греющий кабель резистивного типа бывает трех видов — одно- и двухжильный, а также зональный.

Двужильные более дорогие, чем одножильные, но, несмотря на это, пользуются большей популярностью. Это объясняется тем, что в силу их конструктивных особенностей при подключении не возникает сложностей.

Резистивный кабель прогревается одинаково по всей длине. Если условия эксплуатации меняются, он не может к ним адаптироваться

Двужильные изделия имеют мощность 15,6 Вт/м при максимальной температуре 90⁰. Одножильный кабель характеризуется мощностью 20 – 30 Вт/м. Температурный предел — 120 °C.

Основное отличие одно- и двужильных изделий заключается в способе подключения. У двужильного провода один из концов заглушен, а с противоположной стороны — простой электрический шнур со стандартной вилкой, предназначенной для включения в розетку 220 В.

Одна из жил в нем отвечает за нагрев, а вторая служит проводником электрического тока. Провода одножильные подключают обоими концами, а это несколько неудобно.

Особенностью резистивного провода первых двух видов является и то, что его нельзя разрезать. Он просто становится неработоспособным, поэтому приобретенный кабель нужно укладывать полностью.

Зональный термокабель представляет собой несколько усовершенствованную структуру. Между его жилами имеются нагревающие спирали. Они расположены так, что шнур с определенным шагом можно раскраивать на отрезки.

Кабель резистивный зональный обладает уникальными свойствами. Тогда как обычные резистивные кабели нарезать нельзя, зональный в процессе монтажа можно раскроить на нужные отрезки

С перегоранием проводника на каком-то участке такого изделия, возникнет зона холода, но сама система функционировать не перестанет.

Вид #2 — саморегулирующийся греющий кабель

Параллельно расположенные проводники в саморегулирующемся кабеле разделены полупроводящей матрицей с нагревательным элементом в сердцевине. Он и излучает тепло постоянно, а по проводникам только проходит ток.

Сам кабель имеет вид ленты. Его можно разрезать в любом месте без риска возникновения участка холода.

По своему конструктивному исполнению этот тип греющего изделия являет собой гибкий ТЭН. Верхняя полимерная оболочка является общей защитой. Металлической оплетке, следующей за ней, отведена роль заземления, экрана, защиты от внешних воздействий. Витые проводники и матрицу защищает термопластичная обмотка

В зависимости от окружающей температуры теплоотдачу кабеля можно регулировать, хотя подстроиться под внешнюю среду может и самостоятельно.

Он повышает мощность при падении температуры внутри трубы и отключается, когда она растет. Так как количество отдаваемого тепла нормируется, изделие никогда не перегревается.

Саморегулирующий кабель обладает большой прочностью, хорошо держит ударные нагрузки, устойчив к влаге и агрессивной химии.

Для подогрева трубопроводной магистрали саморегулирующийся кабель — оптимальный вариант. Он регулирует температуру таким образом, что участок, находящийся в месте с более низкой температурой, нагревается больше. На температуре остальных зон это не отражается

Из-за того, что в составе полимер-диэлектрика, из которого изготовлена матрица саморегулирующего кабеля, имеется проводящий тонкодисперсный материал, возможна корректировка температуры.

Происходит это следующим образом:

  • габариты матрицы уменьшаются при понижении температуры;
  • в проводнике образуется большее число токоведущих цепей;
  • используемая мощность, а следовательно, и тепловыделение, увеличиваются.

Служит этот кабель долго — около 10 лет. При перехлесте он не перегревается, поскольку мощность в этом районе становится минимальной. При нарезке кабеля изменится полная мощность сегмента, а нагрев останется прежним.

Лучшие производители греющего кабеля

Кабели для нагрева производят многие компании как отечественные, так и зарубежные. Наибольшей популярностью у производителей пользуются изделия компаний:

  • Nelson;
  • Lavita;
  • Ensto;
  • Devi;
  • Veria;
  • Raychem;
  • ЧТК.

Рассмотрим особенности продукции этих компаний подробней.

Место #1 — NELSON LIMITRACE

Входящая в концерн Emerson (США) компания специализируется на производстве саморегулирующихся термокабелей.

Продукция известна высоким качеством, т.к. в процессе производства подвергается многоступенчатому контролю. На завершающем этапе проводится тестирование на старение. Срок службы кабеля NELSON без потери мощности составляет около 20 лет.

Для защиты от мороза водопроводных труб применяют такую марку шнура, как NELSON LIMITRACE HLT210-J. Он имеет следующие характеристики:

  • действующую температуру, ограничивающуюся 120 °C;
  • максимальную длину — до 115 м;
  • электропитание — 220-240 В;
  • мощность — 32 Вт/м.

Марка NELSON LIMITRACE HLT212-J также может быть использована для обогрева водопроводной трубы. Отличается она от предыдущей немного большей мощностью (37 т/м) и длиной — максимум 105 м.

Кабели Nelson Limitrace выпускают в двух вариантах. Если в обозначении присутствуют символы JT, наружная изоляция выполнена из полиолефина. Буква J в обозначении указывает на изоляцию из фторполимера

Чем меньше длина кабеля Nelson, тем больше его мощность. Так, мощность NELSON LIMITRACE HLT215-J — 46 Вт/м, но длина всего 95 м. NELSON LIMITRACE HLT218-J имеет длину 80 м, а мощность 56 Вт/м.

Место #2 — DEVI и Veria

Датская компания Danfoss, выпускающая изделия под брендом DEVI, поставляет на рынок несколько вариантов греющих проводов — одно- и двужильные, а также саморегулирующиеся. Каждый из видов имеет свое предназначение.

Они пластичны, имеют длительный срок службы, надежны, экологичны. Изделия имеют фиксированную длину, поэтому ни резать, ни наращивать их область нагрева нельзя. Все эти манипуляции возможно осуществлять только с «холодным концом».

Кабель Devi имеет надежную изоляцию, достаточную для применения в любых условиях мощность.

Изделия линейки Devi-Pipeguard 10 оснащены изоляцией из пищевого пластика, поэтому могут быть установлены внутри трубы для транспортировки питьевой воды

Продукция Veria, дочернего предприятия датской компании Danfoss, имеет такие же высокие качественные характеристики, как изделия DEVI, но цена их ниже. Мощность кабеля — 20 Вт/м, длина от 10 до 125 м. Производитель дает гарантию на свой греющий кабель не менее 12 лет.

Место #3 — компания Lavita

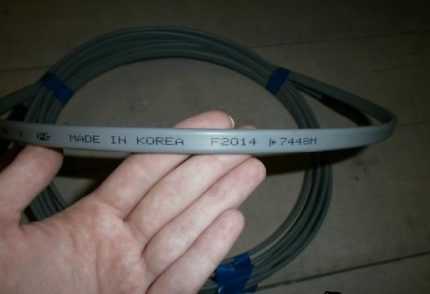

Lavita — компания южнокорейская. Саморегулирующиеся кабели этого производителя применяются как в быту, так и для защиты трубопроводов на промышленных объектах.

Фирма всегда выполняет свои договорные обязательства, четко соблюдает систему качества, поэтому ее продукция очень востребована на рынке.

Для внутреннего обогрева трубопроводов, транспортирующих воду для питья, применяют пищевой кабель Lavita HPI 13-2 CT. Он отличается высокой гибкостью, что гарантирует легкий монтаж. Фторополимер, из которого выполнена наружная изоляция, совершенно безопасен в плане экологии.

Безвредной является и лазерная маркировка, она не растворяется в воде. Большой срок службы и экономное энергопотребление обеспечивает гибкое изменение мощности.

От аналогичной продукции кабель Lavita отличается высокой стойкостью к механическим и температурным воздействиям. Заявленная мощность актуальна и после многих лет эксплуатации

Номинальная мощность кабеля — 13 Вт/м, максимальная температура 65 °C. Длина цепи обогрева зависит от температуры включения и составляет 51 – 108 м максимум.

Место #4 — производитель Ensto

Нагревательные провода Ensto, выпускаемые международным концерном Ensto, созданным в Финляндии, выделяются высоким качеством.

Они обеспечивают безопасность и энергоэффективность, гарантируют защиту водопроводов от замерзания. Изделия просты в монтаже, удобны в эксплуатации, долговечны, т.к. в производстве используются высококачественные компоненты.

На фото кабель Ensto EFPPh3. Он спасает водопроводы от замерзания путем состыковки их с питающим кабелем и вилкой. К терморегулятору его подключать не обязательно. Подходит для установки в трубе с водой для питья

Для использования в быту наиболее часто применяют кабельный набор Ensto Plug’n Heat. Это саморегулирующийся кабель мощностью 90 Вт, протяженностью 10 м. Предельная рабочая температура — 65 °C. Возможен монтаж как внутри трубы, так и извне.

Место #5 — компания Raychem

Для защиты от замораживания водопроводной трубы сравнительно малого сечения наиболее подходящим вариантом является кабель Raychem ETL. Он оснащен тефлоновой оболочкой, подходит как для наружного, так и внутреннего монтажа.

Теплоотдачу кабель регулирует исходя из окружающей температуры. В воде при 5 °C имеет мощность 20 Вт/м, при монтаже поверх металлической трубы при той же температуре мощность уменьшается вдвое. Кабель сертифицирован для применения в водопроводах с питьевой водой.

Главное преимущество кабелей Raychem — их длина. Из-за широкого выбора по этому параметру всегда можно подобрать нужную. Существует также два варианта по мощности: 230 и 400

Кабель Райхем FroStop Blask пригоден для наружного применения. В этом случае он имеет мощность 18 Вт/м при 0 °C. При монтаже в холодной воде его мощность повышается до 28 Вт/м.

Саморегулирующий FroStop Green номинальной мощностью 10 Вт/м, GM-2X (18 Вт/м) также применяют для защиты водопроводной трубы.

Место #6 — отечественные производители

Чуваштеплокабель — отечественная компания, созданная 18 лет назад. Выпускает термоизделия под торговой маркой ЧТК. Греющие кабели созданы с учетом всех передовых разработок европейских компаний. По качеству они не уступают зарубежным, а цена их ниже.

Компания Ekkotec, поставляющая продукцию под торговой маркой HBS, также производит большой ассортимент нагревающих кабелей.

«Тепловые системы» — объединение компаний, производящих кабели греющие под торговым знаком TS-HEAT.

На предприятии установлено новейшее оборудование, позволяющие выпускать обширную линейку кабелей обогрева высокого качества. Базой саморегулирующихся изделий является высокотехнологичная полупроводниковая матрица.

Маркировка греющего кабеля

Зная, как расшифровать обозначение греющего кабеля, можно безошибочно подобрать для себя подходящий вариант.

По всей длине греющего электрокабеля для водопроводной трубы нанесена маркировка. Здесь есть основные размеры. Указана также и страна-производитель

Так, маркировку, нанесенную на саморегулирующийся кабель Raychem, 10BTV2-CR можно прочитать так:

  • 10 — мощность в Вт/м;
  • BTV2 — марка кабеля, предназначенного для напряжения 220 — 240 Вт;
  • CR — указывает на то, что в конструкцию кабеля входит луженная медная оплетка и наружная полиолефиновая изоляция.

На присутствие медного экрана и внешнего изоляционного слоя в конструкции кабеля указывают и буквы СТ, CF. Если этих символов в маркировке нет, тогда это полуфабрикат.

На кабелях, поставляемых «Тепловыми системами», из обозначения можно узнать тип оболочки. Аббревиатура TSA…P указывает на наличие атмосферостойкой оболочки из полиолефина.

А вот TSA…F — говорит о том, что оболочка кабеля выполнена из коррозионно-устойчивого фторполимера.

Если саморегулирующийся кабель не имеет экрана, его класс защиты 0 (ноль). Применять его можно только в условиях отсутствия влаги, токопроводящей пыли и не противоречащих п. 1.1.13 ПУЭ.

Обычно производители предоставляют таблицы. По ним можно сориентироваться относительно расхода мощности на метр погонный трубы. При установке кабеля в трубу в среднем расходуется 10 Вт/м, а при наружном монтаже — минимум 17 Вт/м

Маркировка кабеля без оплетки может выглядеть следующим образом: SRL 30-2. В этом случае это кабель марки SRL, мощностью 30 Вт/м, запланированный на напряжение 220 В.

В маркировке HS-FSM2 также отсутствуют символы CR, что говорит о том, что у этого кабеля нет экрана.

Критерии выбора кабеля

Подбор греющего кабеля по всем правилам предусматривает учет нескольких критериев:

  • конструктивные особенности;
  • тип внешней изоляции;
  • температурный класс;
  • сечение водопроводной трубы;
  • мощность;
  • производитель.

Внешне этот вид продукции мало отличается друг от друга, но разные марки кабеля имеют свои индивидуальные характеристики. Они различны, что можно хорошо проследить при подробном рассмотрении каждого критерия.

Критерий #1 — особенности конструкции кабеля

Прежде всего, при выборе следует уделить внимание конструктивным особенностям греющего шнура. Так, саморегулирующийся кабель, кроме двух медных токопроводящих жил и матрицы, может иметь изоляцию, оплетку, наружную оболочку.

Оплетка повышает механическую прочность изделия. Если на термокабеле ее нет, это изделие эконом класса.

Функционирование саморегулирующегося кабеля осуществляется за счет того, что величина электрического сопротивления матрицы адаптируется под температуру окружающей среды. Когда холодно, оно уменьшается, а величина тока растет

Присутствие на рынке саморегулирующегося кабеля, не оснащенного медной оплеткой, а также наружной изоляцией, нередкое явление. Это снижает безопасность изделия, надежность и противоречит общепринятым нормам. Фактически это не кабель, а только его заготовка.

Критерий #2 — внешняя изоляция провода

Вид внешней изоляции также имеет большое значение. Для защиты домашнего водопровода вполне подойдет изолирующий слой, выполненный из полиолефина.

Для производственных условий больше подойдет фторполимер в качестве внешней изоляции. Для прокладки кабеля в трубе нужна изоляция из фторопласта.

Чтобы улучшить характеристики греющего кабеля, увеличивают толщину наружной изоляции и никелируют медную оплетку. Материал изоляции должен обладать повышенной стойкостью к влаге и ультрафиолету

Есть рекомендации и относительно толщины изоляции в зависимости от диаметра трубы. При его величине 15 или 20 мм оптимальная толщина изолирующего слоя — 20 мм.

Для сечения 25 и 32 мм оптимальная толщина изоляции 30 мм. Для водопроводных труб сечением 40, 50, 65 мм толщина изоляции должна равняться диаметру изделия.

Критерий #3 — температурный класс кабеля

Температурный класс является следующим по важности оценочным показателем при выборе греющего кабеля. Изделие низкотемпературное может прогреться до 65 °C при удельной мощности нагрева максимум 15 Вт/м. Такое изделие больше подойдет для трубопровода небольшого сечения.

Термокабель, нагревающийся до 120 °C, с максимальной мощностью 33 Вт/м относится к среднетемпературным. Его используют для труб среднего диаметра.

Кабель, нагревающийся до 190 °C, при мощности от 15 до 95 Вт/м, для домашнего водопровода лучше не использовать вовсе. Его применяют в промышленных условиях, где проложен водопровод большого диаметра.

Критерий #4 — выбор по мощности

Важно, при выборе термокабеля исходить из величины сечения водопроводной трубы и по ней выбирать подходящую мощность.

Специалисты рекомендуют ориентироваться на следующие параметры:

  • диаметр трубопровода 1,5-2,5 см — мощность 10 Вт/м;
  • 2,5-4 см — 16 Вт/м;
  • 4-6 см — 24 Вт/м;
  • 6-8 см — 30 Вт/м;
  • Более 8 см — 40 Вт /м.

Выбор мощности невозможен и без учета материала трубы. Если она выполнена из полимеров, то кабель по мощности не должен выходить за пределы 17 Вт/м. Иначе водопровод может выйти из строя из-за перегрева.

Последний критерий — производитель кабеля. Лучше заплатить немного дороже, но зато система будет работать, как часы.

Выводы и полезное видео по теме

Об особенностях выбора:

Об устройстве и преимуществах саморегулирующегося кабеля:

Решая вопрос приобретения греющего кабеля для своей водопроводной магистрали, нужно исходить из конкретных условий, опираясь на технические и эксплуатационные характеристики. Если подходить к выбору с финансовой стороны, то дороже обойдется саморегулирующийся вариант. Оправдывает такой выбор высокая надежность и немалая экономия электроэнергии.

sovet-ingenera.com
