Кабель нагревательный под плитку – Электрический теплый пол под плитку

Содержание

Кабельный теплый пол под плитку

Многие владельцы квартир и домов устраивают в нескольких комнатах теплые полы. Обычно их монтируют под плитку или кафель. Такое решение является правильным, ведь теплый пол электрического типа отлично совмещается с большинством напольных покрытий. Использование плитки в качестве финишной отделки представляет собой достаточно распространенный вариант.

Существует множество вариантов финишного покрытия – керамическая плитка, керамогранит и другие популярные материалы, схожие по характеристикам. При укладке кабельного теплого пола под плитку следует соблюдать определенные рекомендации.

Преимущества теплого пола

Прежде чем укладывать электрический кабель для теплого пола под плитку, следует разобраться с преимуществами такого решения. Это поможет выполнить работу более качественно. Плюсы тёплого пола, на который укладывается плитка:

  • Возможность обогрева помещения в любое время. Даже когда отопительный сезон еще не начался, можно комфортно пользоваться теплым полом.
  • При укладке исключено возникновение протечек.
  • Такой пол не замерзает во время сильных морозов.
  • Температура поверхности удобно регулируется.
  • Высота помещения уменьшается минимально, ведь нагревающий кабель имеет небольшой диаметр, а стяжка для него выполняется малой толщины.
  • Мощность обогрева не меняется по всей площади комнаты.
  • Обслуживать такой пол намного проще, чем водяную систему.

Однако перед покупкой теплого пола под плитку следует определиться, какая именно система подойдет для такой задачи лучше всего.

Виды

Современные модели представлены кабельными системами либо матами. В отдельную категорию входит инфракрасный пол. Он имеет несколько разновидностей – такие системы могут быть пленочными или стержневыми.

Каждый из этих видов полов обладает такими признаками:

  1. для укладки необходимо сухое основание;
  2. обязательно заземление системы;
  3. оснащается регуляторами температуры;
  4. применяется в качестве дополнительного обогрева.

К отличиям относятся особенности установки, качество выдаваемого тепла, требования к финишному покрытию.

Кабельный теплый пол

Благодаря надежности и безопасности кабельные системы приобрели большую популярность. Они имеют простое устройство:

  • кабель, распределенный по секциям, монтируют бетонную стяжку, под финишное покрытие;
  • здесь же помещают датчик, контролирующий температуру;
  • окончания температурного датчика и нагревательного элемента соединяют с контроллером.

Такая система включается только в случае необходимости – когда температура падает до заданного минимума.

Кабельные полы представлены такими разновидностями:

  • системы непосредственного действия – кабель находится в стяжке, располагаясь очень близко к финишному покрытию;

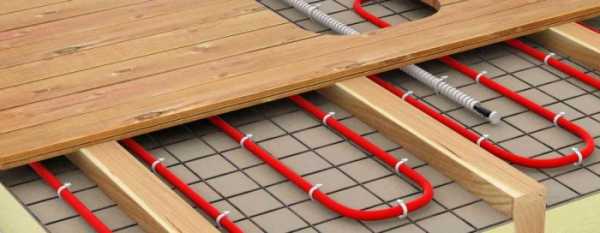

  • теплые полы для деревянного пола;
  • система, накапливающая тепло – эксплуатируется в комнатах, в которых не запрещается использовать электричество в низкие тарифные периоды.

Для каждой комнаты кабельные системы устанавливают отдельно.

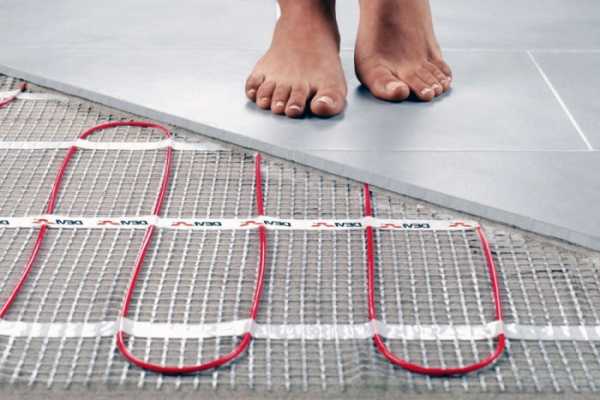

Термоматы

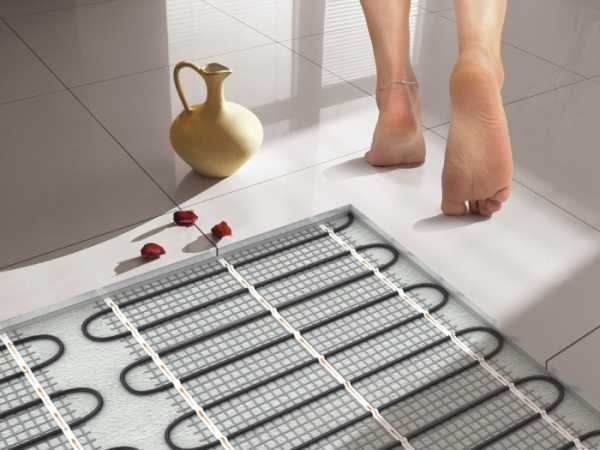

Такие полы состоят из тонкого греющего кабеля, закрепленного на стекловолокне. Нагревательную жилу окружает экран, а также изоляционный слой.

Маты производят с одно- и двухжильным кабелем. Для спален и детских комнат больше подходит последний вариант. Это объясняется тем, что двужильные маты обладают низким уровнем электромагнитного излучения.

Тонкий кабельный пол монтируют поверх высохшей стяжки. Термоматы часто укладывают под плитку. Проникая через сетку, клей надежно закрепляет финишное покрытие.

Термоматы не влияют на уровень пола, поскольку они как бы «утопают» в слое плиточного клея. Сетка становится своеобразным армирующим каркасом. Еще одно преимущество термоматов – простота монтажа. Их укладывают при нежелании поднимать пол.

Отличаются термоматы кабельного теплого пола тем, что обычно не применяются для основного отопления. Кроме того, если при выполнении цементной стяжки будет нагрузка на перекрытие будет довольно большой, кабельные системы лучше не использовать. В этом случае применяются термоматы.

Инфракрасные полы

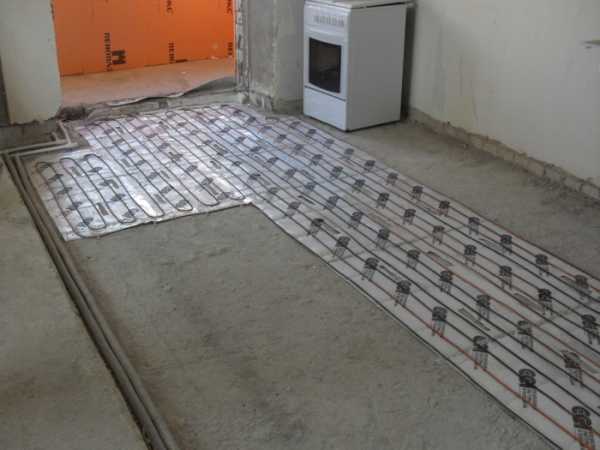

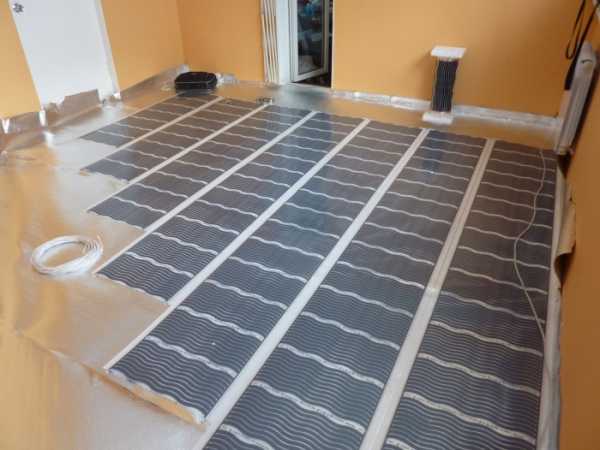

Стержневые и пленочные изделия являются разновидностями инфракрасных нагревателей. Когда по элементу проходит ток, начинают возникать электромагнитные волны. Их диапазон составляет 5-25 мкм. Они нагревают любые предметы, находящиеся в зоне распространения волн. Токопроводящие элементы отдают тепло вышележащему напольному покрытию, предметам мебели и стенам, которые и нагревают воздух.

Инфракрасные полы очень энергоэффективны, поскольку способны преобразовывать около 95% излучаемой энергии в тепло. Нагрев любой поверхности происходит за несколько минут. При механическом повреждении одного сегмента остальные продолжают работать.

Сравнительная характеристика

При установке теплых полов определенного вида следует соблюдать требования к напольному покрытию, способам монтажа и температурному режиму. В соответствии с этими требованиями перед покупкой определенной модели проводится сравнительный анализ основных систем теплых полов.

Покрытие

Выбирая электрические теплые полы, стоит ориентироваться на финишное покрытие. Для кабельных систем и термоматов больше подходит ламинат и керамическая плитка. Карбоновые стержни, а также инфракрасную пленку укладывают под линолеум, ковролин и ламинат – такие материалы служат хорошими теплопроводниками.

Преимущества инфракрасных пленок:

  1. Легко монтируются – их можно применять сразу после укладки.
  2. Простота замены – если несколько элементов вышло из строя, их легко заменить на новые.

К недостаткам инфракрасных пленок относят ненадежность соединительных участков.

Основное преимущество полов кабельного типа – они представляют собой цельный проводник с единственным слабым местом – муфтой. Ее местонахождение заносят в паспорт, чтобы при поломке ее можно было быстро заменить.

Кроме того, стяжка служит предохранительным слоем, защищающим пол от механических повреждений. Если использовать пленки с питанием 12В, в систему добавляется блок питания – не очень надежный элемент.

Совет! Чтобы защититься от поражения током, следует использовать выключатели дифференциального тока (УЗО), соответствующие требованиям ГОСТ Р 51326.1-99.

Способы монтажа

Устанавливаются теплые полы разными способами:

  • в стяжку;
  • между стяжкой и плиткой;
  • непосредственно под финишное покрытие (пленочные полы).

Первый вариант чаще используют при обогреве жилых помещений, кухни и ванной. В таких комнатах монтируют кабельные теплые полы. Под систему укладывают гидроизоляцию и утеплитель.

Если снизу расположено отапливаемое помещение, теплоизоляция не нужна, а нагревательные элементы устанавливают под плитку в слой клея. Перед покупкой модели следует уточнить о возможности такой укладки.

При монтаже системы теплого пола под ламинат стоит выбрать инфракрасные пленки. На стяжку укладывают слой полиэтилена, а следом кладут электроэлементы. Затем укладывают гидроизоляцию и ламинат.

Подготовка проекта

Проектирование теплого пола представляет собой важный этап, который позволяет сократить расходы на материалы и не допустить локального перегрева электрического кабеля. При разработке проекта необходимо опираться на расстановку тяжелой мебели и бытовой техники. Такие предметы способны создавать повышенную нагрузку на кабельные системы теплого пола.

Именно поэтому следует выбирать кровать с ножками. Маты и кабели располагают в 2 см от стен. Между смежными витками теплого пола должно быть не меньше 10 см.

В проект стоит занести место монтажа терморегулятора. Нередко его устанавливают на стену в 1 метре от пола.

Теплоизоляция

На этом этапе необходимо определиться с выбором утеплителя под теплый пол. От этого будет зависеть, когда начинать теплоизоляцию – до подготовки основания или после нее. Толщина утеплителя выбирается в соответствии состоянием перекрытия между этажами.

Толстая теплоизоляция выполняется над подвальным помещением. Ее следует монтировать, если под полом находится грунт. Для такой теплоизоляции стоит выбирать пенополистирол или пенопласт. Толстую теплоизоляцию лучше монтировать до выравнивания пола.

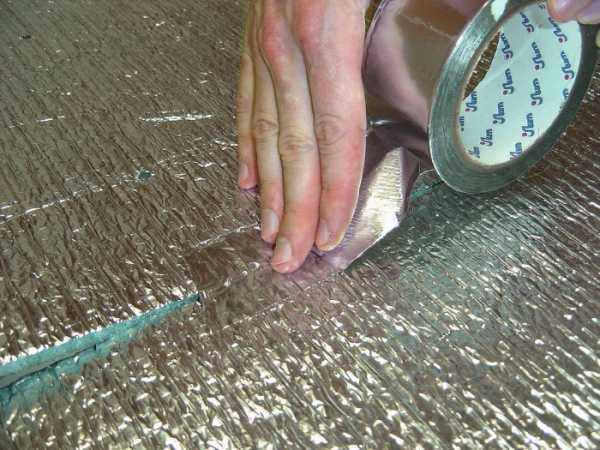

Тонкий слой теплоизоляции монтируют на подготовленную поверхность. Пенофол укладывают таким образом, чтобы отражающая поверхность смотрела вверх. Использование такой подложки позволит направить тепло в помещение.

Материал утеплителя стоит укладывать на определенном расстоянии от стены. К примеру, в случае с пенополистиролом этот показатель составит 10 см. При использовании пенофола он будет иметь толщину 5 см. В месте стыковки стены с утеплителем следует приклеить демпферную ленту.

Подготовка основания

Кабель необходимо укладывать на абсолютно ровное основание. Его необходимо обеспылить. Как видно, в работу по подготовке пола входит зачистка поверхности при наличии выступов, тщательное обеспыливание.

Лучше, если на пол будет нанесена грунтовка. При наличии больших перепадов высоты пола следует устроить стяжку. Если времени на строительство мало, следует выполнить наливной пол.

При монтаже кабеля дощатый настил большая часть тепла будет расходоваться впустую. В это же время производится штробление стены для кабелей, идущих к терморегулятору.

Совет! При установке системы электрического теплого пола в отремонтированной комнате следует проложить провода в кабель-каналах.

Установка терморугулятора и датчиков

Контроллер, который регулирует температурные показатели, устанавливают в специально отведенном для этого месте. Кабель, соединяющий терморегулятор и элементы системы, необходимо поместить в гофру. Гофра располагается в трубе. Ее необходимо провести до температурного датчика. Его следует монтировать на расстоянии 30 см от стены. Если не соблюсти это условие, замер температуры будет усложнен.

Гофру укладывают таким образом, чтобы не образовывалось перегибов. Особенно часто они случаются возле плинтуса. Край, который упирается в систему, следует заделать при помощи герметика. Это позволит избежать попадания в нее бетонной смеси.

Кроме того, в гофр помещается датчик температуры. Это позволяет повысить ремонтопригодность прибора.

Укладка теплого пола

Для обеспечения надежного функционирования системы теплого пола следует правильно уложить кабель. Под плитку может быть уложен мат – он представляет собой кабель, который закреплен в полотне полимерной сетки. Способы их монтажа различаются.

Укладка кабеля

До процесса укладки кабеля необходимо проверить, каким сопротивлением он обладает. После этого на полу закрепляется лента с крепежом. Благодаря частому расположению крепежа монтажник может без труда поместить витки кабеля на определенном расстоянии.

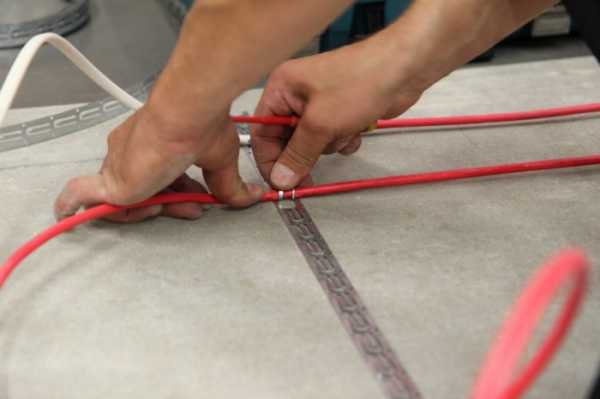

Существует и другой способ крепления кабеля. На поверхность пола монтируют сетку из металла металлическая сетка, к которой фиксируется кабель. Его крепление осуществляется при помощи пластиковых хомутов. Такая система обладает достаточно высокой жесткостью.

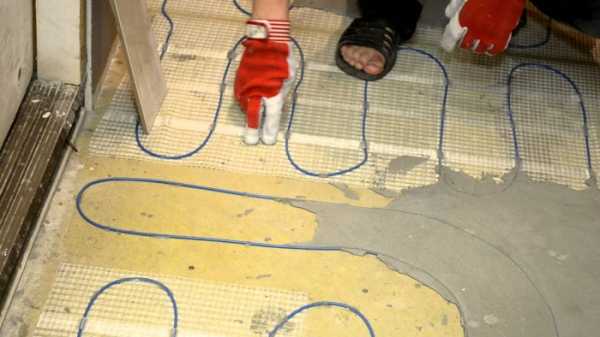

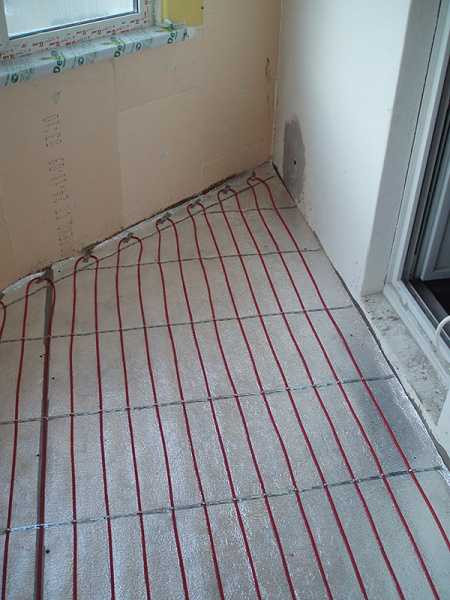

Электрический кабель обычно помещают в 20 см от стены. Выполняется укладка в виде змейки.

Укладка матов

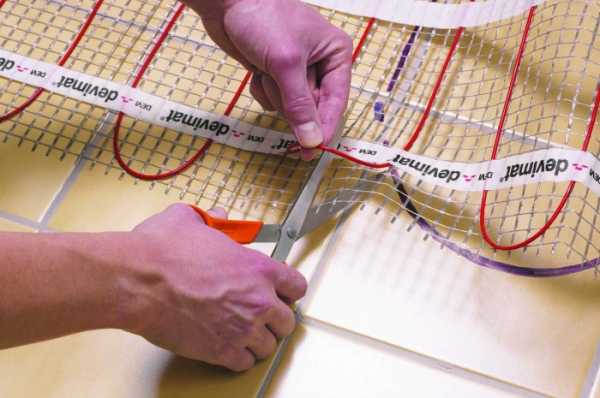

Монтаж нагревательных матов проводится намного проще, чем укладка кабеля. Для подготовки системы к запуску стоит уложить маты на пол, а после этого определить их сопротивление. Скрепляются уложенные маты при помощи строительного скотча.

УЗО и заземление необходимы при монтаже системы теплого пола.

Важно! При монтаже системы теплого пола в бане следует соблюдать крайнюю осторожность. В моечном отделении лучше не монтировать электрический кабель.

Перед заливкой стяжки необходимо проверить сопротивления кабеля. Это необходимо выполнить с использованием мультиметра. Если данные не соответствуют показателями из паспорта, следует исправить ошибки монтажа.

Заливка стяжки

Чтобы рассчитать, какой толщины будет стяжка, следует обратить внимание на толщину кабеля. Существуют такие нормативы:

  • при монтаже системы теплого пола из кабеля следует выполнять стяжку толщиной 50 мм;
  • для пола, который состоит из нагревательных матов, следует устраивать стяжку менее 30 мм.

Для заливки стяжки следует использовать бетонный раствор. Однако он достаточно долго сохнет. Еще один недостаток – помещение становится ниже. В качестве альтернативного варианта выбирается стяжка пола специальным клеем для плитки.

Многими пользователями отмечено, что при сооружении системы теплого пола из матов они укладывали плитку непосредственно на маты. Слой клея при этом должен иметь толщину 20 мм.

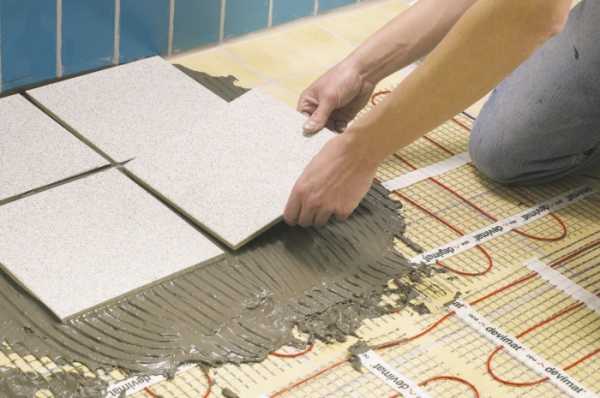

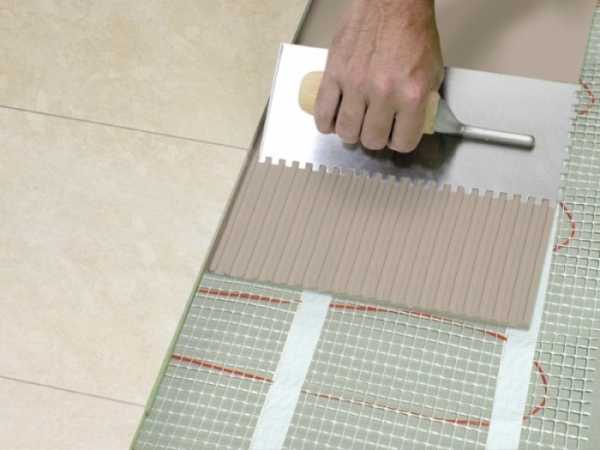

Укладка плитки

Способы монтажа плитки такие же, как и в случае с обычным основанием. Однако стоит учесть одну особенность технологии – для плитки необходимо купить клей.

Обычно подобные смеси имеют определенную маркировку. Они характеризуются определенным температурным диапазоном использования. Во время нанесения раствора следует смотреть, чтобы не было пустот.

При правильном выборе элементов пола, а также при соблюдении технологии укладки он будет служить долгие годы, сохраняя прежнюю функциональность.

bouw.ru

Нюансы расчета и монтажа электрического теплого пола под плитку

Кафельная плитка – чрезвычайно удобный материал для напольного покрытия как с точки зрения эстетичности, так и из соображений долговечности, прочности, гигиеничности.

Однако есть у нее один существенный минус: керамическое покрытие – достаточно холодное, и это существенно ограничивает область его применения.

Многие привыкли обходиться в квартире без домашней обуви, и контакт босых ног с прохладной кафельной поверхностью далеко не всем нравится.

Этот недостаток несложно устранить, разместив в толще пола систему отопления. Одной из ее разновидностей является теплый пол с электрическими нагревательными элементами.

Чем хорош электрический теплый пол

Теплые полы могут использоваться в качестве основной системы отопления помещения, или как дополнительный источник обогрева.

Равномерный прогрев поверхности создаёт особый комфорт, оптимальное распределение температуры в комнате, создает вертикальные восходящие конвекционные потоки, что устраняет возможность появления сквозняков.



Плиточное покрытие, кроме того, играет роль мощного аккумулятора тепла, что дает неплохой эффект экономии на коммунальных платежах.

Применяют водяные системы теплых полов и различные модификации электрических. По сравнению с водяными контурами, электрический обогрев имеет целый ряд преимуществ:

  • В многоэтажных домах оборудовать водяной теплый пол зачастую просто невозможно.
  • Электрическая система намного безопасней – во всяком случае, риска залить соседей нет.
  • Она не требует согласования с поставщиками тепловой энергии.
  • При монтаже водяной системы обязательно укладывается толстый слой стяжки, а это и лишняя нагрузка на перекрытия, и «съедание» высоты помещения. При электрической системе слой заливки значительно меньше.
  • Электрическая система намного легче в монтаже.
  • В процессе эксплуатации электрический теплый пол значительно проще и чувствительнее поддается регулировке для установки наиболее приемлемых температурных значений, с точностью буквально до градуса.
  • Грамотно спланированная и смонтированная система безаварийно прослужит не один десяток лет.

Какой вид электрического пола выбрать?

Существует несколько систем электрического обогрева пола, различающихся по виду и компоновке нагревательных элементов.

Нагревательные кабели

Это решение – самое недорогое в плане приобретения материала, но наиболее сложное и трудозатраное по монтажу.

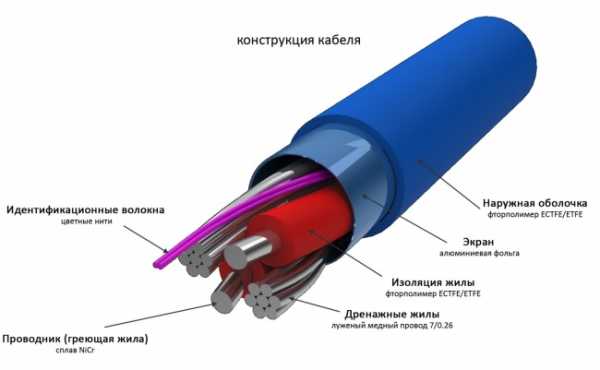

Выпускается два вида нагревательных кабелей – одно- и двужильные.

Неудобство одножильных – обязательное условие «закольцованности» контура, когда оба конца кабеля должны быть выведены в одну точку – распределительную коробку. С точки зрения монтажа это далеко не всегда удобно.

Еще один существенный минус – они работают по резистивной схеме, подобно обычной нагревательной спирали, одинаково греясь по всей своей длине. Это значительно снижает экономичность системы, усложняет ее регулировку.

Большим технологическим шагом вперед стало производство двужильный кабелей.

Они также могут быть собраны по обычной резистивной схеме — один проводник выполняет роль «спирали», а второй – через концевую муфту обеспечивает замкнутость цепи. Однако намного удобнее использовать специальные нагревательные саморегулирующиеся кабели.

Нагрев в них осуществляется за счет прохождения тока через полупроводниковую матрицу, в которую заключены оба проводника.



Уникальность системы в том, что с нагреванием токопроводимость матрицы падает, соответственно, снижается энергопотребление.

Причем подобная регуляция происходит на каждом конкретном участке кабеля. Таким образом, «проблемные» холодные места помещения будут прогреваться лучше.

И еще одно значимое преимущество – такой кабель легко режется в нужную длину (предусмотрен шаг 25 или 50 см).

Главный недостаток нагревательных кабелей – они сами по себе имеют диаметр порядка 8 мм, и требуют заливки стяжки, что значительно усложняет монтаж системы обогрева и уменьшает высоту помещения.

Обогревательные маты

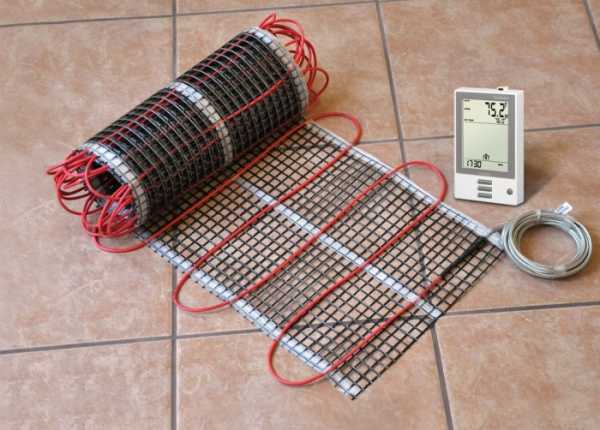

Наибольшей популярностью у строителей пользуются обогревательные маты. По своей сути, это тоже обогревательный кабель, но уже зигзагообразно уложенный и закрепленный на поликарбонатной сетке.



Подобная система более дорогостоящая, но это окупается простотой монтажа и отсутствием необходимости заливать поверх нее стяжку – кафельная плитка укладывается прямо на маты.

Дорогим, но очень эффективным решением является использование стержневых инфракрасных матов UNIMAT.

Нагревательные элементы – стержни, независимо друг от друга подключены к двум параллельным проводникам, и работают по принципу резистивной саморегуляции, сокращая общее энергопотребление.

Использование такой системы теплого пола под плитку также не потребует заливки стяжки – кафельное покрытие укладывается на слой плиточного клея непосредственно на нагревательные элементы.

Существует и еще одна разновидность электрических теплых полов — пленочный с инфракрасным излучением. Они хорошо себя показывают при укладке под ламинат, пакет, ковролин, линолеум, но вот для кафеля их использовать не рекомендуется.

Дело в том, что пленка не даст нужной адгезии с плиточным клеем, и кафель рано или поздно начнет «плясать» и вываливаться.

Технологические отверстия, которые, по замыслу производителей, должны обеспечивать надежное сцепление бетонного основания пола со слоем клея, проблемы не решают.

Что еще потребуется для работы

Как правило, любая система электрического теплого пола комплектуется специальным температурным датчиком и устройством управления – терморегулятором.

Автоматика обеспечит нагрев пола до температуры, выставленной владельцем, и прекратит подачу электропитания при достижении заданных значений.

Они бывают разного уровня сложности – от простейших механических, до компьютеризированных систем, встраивающихся в систему «умного дома».

Чтобы не греть зря бетонные перекрытия, используют систему теплоизоляции.

Для этого лучше всего подходят специальные фольгированные маты с термоотражающей подложкой типа «пенофол» или «изолон».

При использовании электрических матов под кафель такую подложку не делают.

Укладка кабельной системы потребует наличия армирующей металлической или поликарбонатной сетки или монтажных реек, к которым будет петлеобразно крепиться кабель.

Для обеспечения компенсационного зазора вдоль стен необходимо приобрести специальную демпферную ленту.

Расчет и монтаж

Как рассчитать теплый пол

Начало работы по обустройству теплого пола – это тщательный расчет требуемой мощности системы и составление подробной схемы укладки обогревательных элементов.

Здесь следует учитывать несколько проверенных практикой нюансов:

  1. Если система теплый пол планируется как основной, единственный источник отопления в помещении, то требуемая мощность обогревателей принимается за 150 Вт/кв.м, а для первых этажей может достигать и 180 Вт.

При этом укладка нагревательных элементов должна занимать не менее 70% площади помещения.



При использовании теплого пола как дополнительного отопления, вполне достаточно будет 110-130 Вт/кв.м.

При составлении схемы учитывается стационарное расположение мебели – в этих местах нагревательные элементы не укладываются. Дело не столько в том, что это «пустой» расход энергии, сколько в нарушении нормального теплообмена поверхности пола с воздухом. Может случиться перегрев кабеля и выход его их строя.

  1. Расстояние между стенами, предметами мебели и ближайшими витками кабеля должно быть не менее 50 мм, а отступ от стояков центрального отопления – не менее 100 мм.

Межвитковое расстояние при укладке рассчитывается в зависимости от требуемой мощности системы и, соответственно, длине применяемого кабеля, и отапливаемой площади комнаты .

Н = S×100/L, где

  • Н – межвитковое расстояние в сантиметрах;
  • S– отапливаемая площадь
  • L– длина кабеля.

Требуемую длину кабеля можно рассчитать следующим образом:

L = S×Рs/Pk, где

  • S– отапливаемая площадь
  • Рs– требуемая удельная мощность на кв. метр площади;
  • Pk– паспортная удельная мощность кабеля на погонный метр.
  1. При укладке кабеля сразу учитывается место его подключения к распределительной коробке и терморегулятору.



Категорически запрещается допускать пересечение кабелей. При использовании одножильного провода оба его конца должны сойтись в одной точке подключения.

Заранее следует предусмотреть на схеме и расположение термодатчика.

Он должен быть уложен ровно по центру петли, на расстоянии 40-50 см от ее края.

После проведения расчетов и составления схемы можно переходить приобретать необходимый материал и приступать к работе.

Монтаж системы с обогревательным кабелем

  1. Укладку обогревательных элементов необходимо проводить только на тщательно подготовленное основание.

Если это бетонная стяжка, то она должна быть цельной, без поврежденных участков, здесь хорошо подойдет выравнивание пола самовыравнивающейся смесью. Заранее проводятся необходимые работы по гидроизоляции пола в ванной. Поверхность тщательно очищается от мусора и пыли.

  1. На стене, где будет установлен распределительный щиток с терморегулятором, делается вертикальная штраба, сечением 20×20 мм, в которой будут размещены кабеля питания и термодатчика.

Он стыкуется с аналогичной штрабой в полу, где в гофрированной заглушенной трубке (16 мм) укладывается сам термодатчик.

Это делается для того, чтобы при возможном выходе датчика из строя была возможность его замены без вскрытия поверхности пола.

  1. После укладки датчика поверхность застилается термоотражающими матами. Поверх них укладывается и крепятся армирующая сетка или монтажные рейки.

В соответствии со схемой производится укладка кабеля – от штрабы в стене и по всей обогреваемой поверхности. Петли кабеля фиксируются (подвязываются) на сетке или рейках.

  1. После полной укладки кабеля обязательно проверяется работоспособность системы.

В первую очередь, проводится замер сопротивления изоляции кабеля, для чего используется специальный прибор – мегомметр. Для безопасной эксплуатации системы это значение должно быть не ниже 20 МΩ.

  1. Проверяется замкнутость цепи и сопротивление жил кабеля.

Значение должно соответствовать паспортному ± 10%.

После этой проверки можно подключить кабель к источнику питания и произвести кратковременный нагрев, чтобы убедиться в работоспособности системы.

Если все функционирует нормально, можно переходить к заливке стяжки.

Перед заливкой стяжки кабель обязательно отключается от электросети.



Перед заливкой периметр комнаты понизу проклеивается демпферной лентой.

Стяжка на нагревательный кабель под плитку должна иметь толщину не менее 30 мм. Для того, чтобы поверхность получилась ровной, а сама стяжка – монолитной, без пустот, настоятельно рекомендуется добавлять в раствор специальные пластификаторы для стяжки теплого пола.

После того, как стяжка наберет необходимую прочность, можно приступать к укладке кафельной плитки.

Особенности монтажа обогревательных матов

Несколько иначе выглядит укладка обогревательных сетчатых матов.

Они раскладываются по полу в соответствии со схемой. Их для монтажа можно подрезать, не затрагивая самого кабеля. К полу сетка крепится с помощью специального скотча или термоклея (силиконового пистолета).

Электрический контакт между соседними матами обеспечивается соединительными муфтами.

После укладки матов, проверки их электрических параметров и работоспособности, можно переходить непосредственно к укладке кафельной плитки.

При этом лишь незначительно, до 8 -10 мм увеличивают толщину клеевого слоя, что немного увеличит расход плиточного клея, но, в отличии от применения обогревательного кабеля, вы сэкономите на стяжке.

При использовании стержневых инфракрасных матов можно также сразу поверх них укладывать кафельную плитку.

Однако, есть нюанс – для корректного функционирования системы саморегуляции температуры, требуется обязательное наличие отражающей термоподложки, а толщина клеевого слоя не должна быть меньше 2 см.

Укладка плитки требует применения специального плиточного клея для теплого пола, способного выдерживать многократные температурные перепады.

В его состав вводятся дополнительные компоненты, способствующие повышению эластичности и прочности материала. Примером могут послужить составы «Sopro FF455» или «Сеresit СМ12».

Только после полной полимеризации клея, в зависимости от марки это может составить от 20 до 30 дней, и после еще одной проверки электрических параметров системы, можно проводить ее окончательное подключение к электропитанию, системе автоматического контроля, и запускать на проектную мощность.

Монтаж в видеоформате

Подробная инструкция в видео формате по устройству электрического теплого пола на основе тонких нагревательных матов. Рассмотрены нюансы монтажа — от подготовки места и установки терморегулятора, до укладки напольной плитки.

Подводные камни

Главными ошибками неопытных установщиков системы электрообогрева:

  • неправильный расчет требуемой мощности,
  • укладка кабелей или матов на закрытых участках пола,
  • наличие воздушных пустот при заливке стяжки или укладке кафеля,

всё это приводит к резкому снижению эффективности или даже к выходу ее из строя.

Если рассматривать с точки зрения экономичности, то недостатком подобной системы будет достаточно высокая плата за потребленную энергию, по сравнению с газовым отоплением.

Можно встретить претензии к электрическому теплому полу, как к источнику повышенного электромагнитного излучения. Это больше свойственно одножильным кабелям.



Однако всерьез этот недостаток рассматривать нельзя – напряженность создаваемого электромагнитного поля в десятки и сотни раз ниже предельно допустимых норм, и не сравнимы даже с геомагнитным фоном Земли.

Стоимость систем обогрева

Чтобы дать представление о цене электрического теплого пола, в таблице приведено несколько моделей систем:

Модель Краткое описание Удельная мощность Вт/пог.м Ширина мата Цена
«Национальный комфорт» НК-250 Одножильный обогревательный кабель, 10 м 25 1920
Arnold Rak PHS-CT Двухжильный обогревательный кабель, 9 м 20 2100
«Теплолюкс» ECO 5-100 Двухжильный обогревательный кабель, 5 м 20 1600
DEVI DTIR-150 69 / 75 Сетчатый двужильный мат 75 0,5 м 3900 за пог. м.
Veria Quickmat-150 Сетчатый одножильный мат 75 0,5 2835 за кв.м

Опыт использования

И, для полноты картины, несколько отзывов о системе электрических теплых полов под плитку от тех, кто уже попробовал ее на практике:

«…Долго решал, какой бренд выбрать. В конце концов не решился на мат, а остановился на кабеле «Нацкомфорте». По моему личному мнению кабель все же надежнее «ковриков», тем более – индонезийской сборки, хотя в магазине продавцы настойчиво предлагали именно их. Два года эксплуатации – без проблем…»

Евгений, г. Сызрань

«…Уже не раз приходилось делать теплый пол с помощью матов «Devi» поверх старой плитки. Очень удобно – никакого демонтажа старого покрытия. Специально веду контроль за своими выполненными заказами – нареканий со стороны хозяев нет.

Единственный совет – не выключайте пол, уходя из дому – терморегулятор сработает сам и обеспечит нормальный расход энергии. А вот прогреть полностью остывший – в копеечку влетит…»

Сергей Николаевич, г. Пермь, мастер со стажем

«…Эффективно любой пол работать будет только в том случае, если позаботитесь о надежной теплоизоляции помещения. Никогда не доверяйте расчёт и установку непроверенным «специалистам», да и самому, если нет опыта, лучше не браться. Это дело недешевое, а вот запороть безграмотными действиями – ничего не стоит…»

Петр, г. Пенза, инженер

Итак, отзывы об электрических теплых полах, скорее, положительные. Однако, наверное, следует прислушаться к советам мастеров, и подходить к процессу самостоятельной установки с большой долей осторожности.

Но если пол рассчитан и смонтирован правильно, то он придаст особый уют помещению, при этом не требуя никаких усилий по регулярному обслуживанию системы.

nastilaem.com

Как устроить электрические теплые полы под плитку самостоятельно

Планирование устройства отопления помещения посредством различных технологий, в том числе и новых монтаж теплого пола с помощью нагревательного кабеля выгодно отличается от остальных видов отопления. И как показывает практика именно тёплые полы электрические под плитку, оказываются наиболее выгодным и удобным видом индивидуального отопления помещения во всех категориях сравнения от экономической целесообразности, до удобства проведения работ. Однако, несмотря на столь заманчивые перспективы, знание некоторых нюансов устройства теплый пол электрический под плитку позволит не только убедиться в правильности выбора, но и самостоятельно, без сторонней помощи установить весь комплект.

Критерии выбора технологии отопления помещения

Рассмотреть действительную причину популярности и удобства устройства различных систем отопления позволит сравнение основных моментов, связанных с планирование, проектированием и монтажом разных систем отопления для индивидуального использования.

Сравнивая, различные системы для установки, необходимым условием в данном случае выступает наличие пола из керамической плитки, такое покрытие сегодня становится все более популярным не только в ванных комнатах и кухнях, керамическая плитка все чаще применяется для устройства покрытия в коридорах, в качестве комбинированного покрытия для студийных помещений. Подробно: о монтаже теплых полов под плитку.




Разновидности технологий

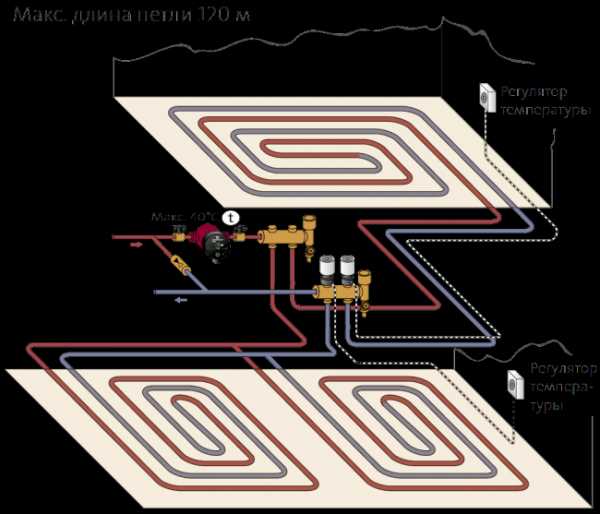

Для системы газового отопления установка отопления по системе теплый пол требует установки части трубопроводов под поверхностью пола. Возможность использования в таком случае стандартных котлов отопления, с принципом природной циркуляции теплоносителя сразу сталкивается с проблемой установки дополнительно циркуляционного насоса. Кроме того, включенный в общую схему теплоснабжения теплый пол потребует для прогрева помещения, например, в дождливую погоду ранней осенью или весной включения всей системы, а не отдельной комнаты. Подробная информация по монтажу водяного теплого пола.

Электрические теплые полы под плитку на основе технологии инфракрасного излучения нагревательных элементов, тоже не совсем подходит для плиточного покрытия, это вариант для ламината.

А вот теплые полы под плитку электрические кабельные это лучший вариант для монтажа, ведь даже на этапе расчета и подготовки документации не требуется изготовление проекта и согласование его с огромным количеством организаций, как в отоплении газом. К тому же в отличие от пленочного варианта, не требуется постоянная забота о гидроизоляции – кабель имеет двойную ПВХ изоляцию, надежно ограждающую проводники от попадания влаги. К тому же для установки электрической части не требуется специальных навыков, вот разве что нужно внимательно посмотреть обучающее видео и дополнительно прочитать инструкцию.

Еще одним плюсом именно кабельного финского теплого пола под плитку выступает возможность управления отоплением здания как непосредственно с помощью терморегуляторов, так и с помощью удаленного доступа посредством входа в компьютерную систему через интернет.

Управлением обогревом через интернет

Ну и в обязательном порядке нужно указать на экономическую составляющую проекта – для газового отопления это проект газификации, разрешения, проект, стоимость оборудования и работ, стоимость приемки и разрешения на ввод в эксплуатацию. А для электро теплого пола на кабельной основе – только стоимость оборудования, при этом вариантов покупки масса от ближайшего строительного рынка с гарантией в полгода, до заказа полного комплекта оборудования у мирового производителя с 10-летней гарантией и всеми инструкциями и видео курсами.

Как выбрать наиболее подходящий вариант

Теплые полы электрические под плитку в обычном понимании потребителей это прежде всего кабель проложенный в бетонной стяжке и подключенный в розетку по принципу электрогрелки. В принципе это действительно так, ну или почти так, поскольку в конструкции предусматривается и электрический нагревательный кабель и система электропитания. А вот относительно всего остального то здесь все совсем не так. Сборная конструкция электрических полов, а нужно отдать должное производителям из Европы как финским инженерам, так и чешским и немецким для них, это прежде всего четко отработанная система, состоящая из нескольких элементов:

При этом, например, финская разработка фирмы ENSTO Финляндия предлагает комплексный подход – в комплект рассчитывается не только кабель, но и программатор,  регулятор нагрева с жидкостным дисплеем, датчиком температуры, а кроме самого кабеля в обязательном порядке идет монтажная лента и инструкция по укладке.

Такой комплексный подход характерен при заказе оборудования у ProfiTherm (Польша-Германия), Nexans (Норвегия).

Датский концерн Деви (Дания) в своем арсенале предлагает, кроме всего прочего, дополнительное оборудование, позволяющее со временем превратить жилище в суперсовременный «умный дом» с возможностью управления системой отопления с экрана смартфона буквально с любой точки мира, где есть интернет.

Безусловно, такое решение несколько дороже по сравнению с обычным вариантом использования отечественного нагревательного кабеля с ближайшего рынка, но и при этом самостоятельная сборка и укладка теплого пола под плитку обойдется непросто дешевле, она позволит существенно сэкономить уже буквально в первый отопительный сезон. При этом собрать систему можно по аналогии с фирменной, но используя отечественные комплектующие. Подробно читайте, о выборе электрических нагревательных кабелей.

Средние цены на тонкие электрические матовые полы

Планирование устройства теплого пола

Оптимальным для планирования такой системы отопления выступает момент разработки рабочего проекта постройки здания или ремонта помещения, когда есть возможность на практике рассчитать необходимое количество материалов и наиболее рационально распределить места установки блоков управления. А еще продумать, каким образом сделать надежную проводку к блоку управления, ведь для такого оборудования, как электрический теплый пол необходима отдельная, надежная линия электропитания.

Калькулятор для расчета мощности пола

С помощь онлайн калькулятора электрического теплого пола можно произвести расчет мощности.

Рассматривая варианты укладки, следует понимать какая планировка мебели и бытовых приборов планируется в будущем. Это важно прежде всего для того чтобы не проводить прокладку дополнительного кабеля под кухонным гарнитуром или ванной. Промер реальнее всего сделать непосредственно на месте, расстояние между линиями кабеля рекомендуется делать не менее двух радиусов поворота кабеля, например, для датского «Деви» это 10 см. В реальности, для экономного нагрева и постоянного поддержания в помещении комфортных 22-23 градусов достаточно сделать шаг в 12-15 см между линиями кабеля.

Отступ от наружных стен рекомендуется сделать в 10 см, а от внутренних 5-7 см. При расчете рекомендуется сразу сделать запас на 10-15% от расчетной длины кабеля. При расчетах рекомендуется учитывать:

  • периметр помещения для установки теплоизоляционного барьера;
  • площадь помещения для расчета пенополистирольного утеплителя, гидроизоляционного слоя, расчета количества керамической плитки.
  • высоту размещения блоков управления – от этого зависит, сколько гофрированного рукава понадобиться и какой длины необходимо будет заказывать провода для датчика.

Теплый электрический пол под плитку в своей конструкции чем-то напоминает слоеный пирог со многими слоями, каждый из которых имеет свою технологию укладки и назначение. А значит необходимо рассматривать каждый из элементов более детально.

Видео:

Технология укладки подушки основания

Рассматривая, устройство электрического пола под плитку на основе нагревательного кабеля, берется классический пример устройства такой системы отопления с использованием всех слоев и технологии их строительства.

Основой для устройства первого слоя теплоизоляции выступает бетонная плита перекрытия. Поверхность чернового пола очищается от мусора и пыли и по возможности обрабатывается грунтовкой для укрепления поверхностного слоя. Далее, проводится устройство теплоизоляции стен – пенопластом не тоньше 1 см по периметру помещения устраивается контур высотой до 10 см. Следующим шагом выступает укладка теплоизоляции пола, обычно для этого используется пенопласт толщиной не менее 2 см и плотностью не меньше 35-45 единиц или используется экструдированный пенопласт толщиной 2 см.

Поверх этого покрытия проводится укладка пленочного теплоизоляционного слоя с фольгой. Материал стелится фольгой вверх, при этом края его нужно завести на стены не менее чем на 10 см и закрепить малярным скотчем.

Для устройства бетонной стяжки используется дополнительный армированный пояс из металлической сетки или арматуры диаметром 6-8 мм с шагом 15-20 см. Заливка проводится цементным бетоном на основе цемента марки М450 или М500. Толщина стяжки должна быть не меньше 5 см. Особое внимание на том этапе уделяется формированию ровной горизонтальной поверхности. Залитая стяжка должна окончательно высохнуть естественным способом, без дополнительных воздействий и сушки. Как вариант ускорения высыхания допускается применение пластификатора для бетона, но и при этом такой пластификатор должен быть разрешен для применения внутри помещения. Продолжение работ по дальнейшей установке тёплого пола под плитку рекомендуется начинать не ранее, чем через 3 дня. Когда бетон начнет набирать свою товарную прочность.

Монтаж теплых полов

Легкость установки тёплого пола под плитку сравнима со сборкой конструктора, как и в конструкторе имеется инструкция также есть нужное количество деталей и также есть рисунок с конечным видом готовой конструкции.

Изначально монтируются в стенах места для установки элементов управления и устанавливается коробка под эти элементы. Выводы проводов электропитания на данном этапе просто вводятся в коробку и изолируются, техника безопасности должна соблюдаться на всех этапах монтажа. От коробки в приготовленную в стене штрабу укладываются гофрированные рукава – один для датчика температуры, второй для нагревательного кабеля. Гофра для датчика протягивается на 1-1,5 метра по полу. Конец изолируется ПВХ изолентой для недопущения попадания внутрь гофры бетонного раствора и влаги.

Монтажная лента для крепления кабеля выкладывается перпендикулярно направлению укладки кабеля. Она просто гвоздями прибивается к полу. Шаг забивки 15-20 см. Расстояние от наружных стен до монтажной ленты – 15 см.

Укладка кабеля начинается с установки концевой муфты, входящей в состав комплекта, она устанавливается на конец кабеля, который монтируется в самом удаленном месте конструкции. При помощи плоскогубцев или круглогубцев кабель фиксируется на монтажной ленте. Прокладка кабеля не должна иметь резкие перегибы и переломы. Каждый элемент пересечения кабеля и монтажной ленты должен быть зафиксирован. Нагревательный кабель укладывается без натяжки, но при этом он не должен и быть свободно болтающимся.

Конец кабеля после окончания укладки отрезается с учетом запаса для монтажа в прибор управления. Через гофрированную трубу конец кабеля вводится в монтажную коробку.

Одновременно устанавливается датчик температуры. Он просто просовывается по гофре. По окончании этого этапа работ в обязательном порядке проверяется с помощью тестера сопротивление каждой из жил и всего кабеля полностью.

Инструкция по монтажу электрического теплого пола

На этом этапе обычно профессиональные установщики подключают систему управления и проверяют работоспособность.

Если существует особая необходимость провести пробный запуск такой системы, то в последующем во время заливки стяжки или укладки плитки  не только выключить электропитание, а по возможности снять блок управления и заизолировать электропровод для недопущения непреднамеренного включения!

Подготовка к укладке плитки

Установка теплого пола электрического под плитку на этапе монтажа кабеля не заканчивается, необходимо, кроме этого, сделать стяжку для укладки плитки.

Традиционная стяжка под плитку должна быть не менее 4-5 см, и желательно иметь дополнительное армирование, но ввиду того, что здесь проложен тепловой кабель рекомендуется использовать специальную смесь для термических работ, а вместо металлической арматуры использовать тканевую армирующую сетку.

Толщина такой стяжки будет не больше 1,5-2 см. Стяжку рекомендуется заливать в один проход. Важно чтобы при работе не было повреждения нагревательного кабеля, ведь при его повреждении придется проводить монтаж теплых полов по-новому. Поэтому рекомендуется использовать самовыравнивающую стяжку и валик с пластиковыми шипами закругленной формы.

Укладка плитки проводится на застывшую стяжку после окончательного высыхания. В качестве клея рекомендуется использование специальной готовой клеевой термосмеси.

Видео:

Видео:

Видео:

Видео:

sdelalremont.ru

электрический, в стяжку, подогрев, греющий, толщина, утеплитель, класть плитку, нагревательный

Электрический подогрев пола лучше всего делать под плитку. Этот вид отопления отличается высокой теплоотдачей, его просто монтировать и у него доступная стоимость. Кабельный пол имеет высокий КПД, поэтому практически вся электрическая энергия преобразуется в тепло. Конструкция электрического пола очень простая, он состоит из кабеля, терморегулятора и датчика.

Варианты устройства, толщина

Многие люди выбирают именно кабельный теплый пол. Данный тип отопления может быть в виде кабеля или мата, в последнем провод уложен на пленку. Для него одним из лучших покрытий является керамическая плитка, так как она имеет высокую теплопроводность, поэтому эффективно передает тепло от нагретого кабеля в помещение.

Если вы решили уложить кабельный пол в квартире или доме, то лучше всего это делать на этапе строительства. В этом случае, вам все равно придется выравнивать пол, и вы сможете сразу уложить кабель.

Кабель

При укладке провода, придется делать стяжку, а она забирает от 6 до 8 см высоты комнаты, и в квартире это не всегда удобно. Кроме этого, стяжка имеет большой вес, поэтому на перекрытие создается повышенная нагрузка, что нежелательно в многоэтажных домах.

Более дешевым являются одножильный кабель, но если у вас комната имеет сложную конфигурацию, то использовать его неудобно, так как надо возвращаться к терморегулятору. Двужильный провод дороже и толще, но его концы не привязаны друг к другу, поэтому укладка проводится проще и быстрее.

Включать кабельный пол можно только после того, как стяжка полностью высохнет.

Мат

Мат представляет собой кабель, заклеенный в пленку, его толщина всего 3 мм. Это позволяет использовать такой тип обогрева в квартире, когда основание уже готово. Тогда мат крепится на плиточный клей и сразу покрывается кафелем.

Хотя с укладкой матов сможет справиться даже новичок, и они забирают минимум высоты помещения, но стоимость их будет приблизительно на 30% выше, чем у кабеля.

Какие есть виды кабелей и как проводится их расчет?

В качестве нагревательных элементов используется два вида кабеля:

Резистивный

Он имеет жилу, по которой проходит ток и электроэнергия превращается в тепло. Затем идет изоляция, оплетка и защитный слой. Роль заземления и защиты от электромагнитных волн выполняет металлическая оплетка. Данный кабель может быть одно- и двужильным.

Оба конца одножильного провода подключают в одну точку, это простой и дешевый вариант, но вокруг него образуется электромагнитное поле, с которым оплетка полностью справиться не может.

В двужильном кабеле есть токопроводящий и нагревательный кабель, они взаимно поглощают электромагнитные поля, которые создают. Все резистивные провода боятся перегрева, поэтому под мебелью их размещать нельзя;

Саморегулирующийся

Состоит из двух жил, обе они токопроводящие, разделены полимером, который нагревается. Если кабель в каком-то месте перегревается, то тепловыделение уменьшается, а на других участках он продолжает работать в обычном режиме. Главным недостатком саморегулирующегося кабеля является его высокая стоимость.

Во время расчета необходимого количества кабеля, надо учитывать не всю площадь помещения, а только полезную, то есть ту, под которой будет уложен теплый пол.

Расчет

Если кабельный пол будет выступать как основной обогрев, то на квадратный метр необходимо 160-180 Вт, а если как дополнительный, то достаточно 100-150 Вт. Зная площадь и мощность на 1 м2, вы можете определить мощность кабеля.

Нагревательный провод имеет определенную мощность на метр длины, и вы сможете легко подсчитать, сколько его вам необходимо.

Кабель продается отрезками с определенной мощностью, резать его нельзя, поэтому рассчитав необходимую мощность, вы приобретаете тот, у которого она немного выше.

Для расчета шага укладки, необходимо полезную площадь помещения в м2, умножить на 1000 и разделить на длину кабеля в метрах, вы получите шаг укладки в мм.

Последовательность монтажа

Для укладки кабельного пола вам понадобится:

    • нагревательный кабель или мат;
    • терморегулятор;
    • датчик температуры;
    • утеплитель;
    • изоляционные материалы;
    • зажимы;
    • перфоратор;
    • пассатижи;
    • система защиты УЗО;
    • молоток;
    • зубило;
    • рулетка.

Чтобы качественно уложить плитку, основание должно быть ровным и без повреждений, поэтому его выравнивают при помощи стяжки. Если используется кабель, то его необходимо укладывать в бетонную стяжку, а если маты, то их можно монтировать на плиточный клей.

Под стяжку укладывается гидроизолирующий слой и теплоизоляция, чтобы тепло шло в комнату и не распространялось вниз. Чаще всего, в качестве утеплителя используется пенофол, который с одной стороны покрыт фольгой, а с другой имеет самоклеящийся слой.

Кроме теплоизоляционной функции, этот материал еще и выступает в качестве звукоизоляции, поэтому в доме будет более уютно и комфортно. Так как в стяжку укладывается кабель, то перед ее заливкой, по периметру комнаты клеят демпферную ленту, которая не позволит покрытию расширяться и не повреждаться.

Сопротивление провода проверяют до и после его укладки.

При помощи перфоратора, в стене делают место для монтажа терморегулятора, к ней подводят заземление и силовой провод, а также делают канавку для подключения нагревательного кабеля. По предварительно выполненной схеме укладывают кабель или маты. Делают это только на полезной площади, то есть там, где не будет мебели и других стационарных предметов.

Крепление кабеля к основанию выполняется при помощи монтажного скотча. Если укладывают кабель, то он должен быть одним куском, а если маты, то их можно резать, но так, чтобы не повредить провод. Соединяют греющий и силовой электрический кабель, проверяют сопротивления и подключают к терморегулятору.

Теплые электро полы необходимо подключать к отдельному устройству защитного отключения (УЗО).

Проводится испытание системы в разных режимах, если все нормально, то кабель заливают стяжкой, а на маты можно сразу укладывать керамическую плитку.

Особенности монтажа датчика и терморегулятора

Датчик температуры фиксирует ее показатели и передает их на терморегулятор. Есть приборы под мягкое и твердое финишное покрытие. Те, которые предназначены для плитки и керамогранита, имеют большие размеры и помещены в защитную гелевую оболочку, она предохраняет датчик он негативного воздействия стяжки или клея, а также от повреждений.

Установить датчик температуры можно в коробке между греющим кабелем и терморегулятором или напрямую между ними, чаще используют последний вариант.

Для удобства использования, терморегулятор обычно размещают на высоте 50-90 см от пола и помещают в монтажную коробку. Датчик укладывают в пластиковую трубку между кабелем, который располагается на расстоянии 50-100 см. Чтобы в трубку не мог попасть раствор, ее конец закрывают. Работоспособность системы можно проверять только после того, как высохнет стяжка.

Есть терморегуляторы с встроенным датчиком температуры пола. Лучше купить устройство, в котором есть выносной и встроенный датчик.

Как класть плитку на электрический теплый пол

Монтаж керамической плитки проводится как обычно, только надо использовать клей для теплого пола. Если кабель спрятан в стяжку, то укладка плитки проводится после ее высыхания. На маты можно сразу укладывать плитку. Над греющим элементом должно быть порядка 5 мм клея, им заполняются все пустоты, для этого используют зубчатый шпатель.

Кладку плитки начинают с дальнего угла и движутся к выходу. Для получения одинаковых швов, используются пластиковые крестики. После укладки всей плитки, необходимо подождать несколько дней, чтобы клей высох и только потом можно включать теплый пол.

Особенности монтажа стержневого инфракрасного пола

Данный тип теплого пола состоит из стержней, которые между собой соединены гибкими проводами. Когда по стержням пропускают ток, они выделяют тепло. Этот тип обогрева может саморегулировать температуру, поэтому его можно использовать без терморегулятора.

Основные недостатки стрежневого инфракрасного пола: высокая стоимость и сложность подключения к электросети.

Последовательность монтажа стержневого инфракрасного пола:

  • создание схемы укладки;
  • подготовка основания;
  • укладка теплоизоляции;
  • подготовка места для датчика;
  • раскладывание полос и соединение кабеля согласно с составленной схемы;
  • фиксация полос к основанию при помощи монтажного скотча;
  • установка терморегулятора;
  • подключение датчика и кабеля к терморегулятору;
  • подключение терморегулятора к сети;
  • испытание системы;
  • заливка стяжки;
  • укладка плитки.

Для такого пола также лучшим финишным покрытием является керамическая плитка, он укладывается в стяжку, толщина которой должна быть больше 2-3 сантиметров.

Включать стержни для ускорения процесса затвердевания стяжки нельзя, так как это может привести к перегоранию нагревательных элементов из-за того, что они находятся в сырости и к растрескиванию стяжки, что снизит эффективность работы теплого пола.

Выводы

Для того чтобы самостоятельно сделать качественный и эффективный теплый электрический пол, надо строго соблюдать технологию его создания. К выполнению всех работ подходите серьезно и ответственно, учитывайте, что такой пол дорого демонтировать, поэтому его укладку необходимо проводить в соответствии с инструкцией.

Полезное видео

Теплый пол электрический под плитку видео:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

dom-s-ymom.org
