Кабель саморегулируемый – Саморегулирующийся нагревательный кабель: греющий тип для труб

Что такое саморегулирующийся греющий кабель

Саморегулирующийся греющий кабель –  это относительно новая система обогрева, позволяющая быстро, эффективно и достаточно недорого решить многие проблемы, неизбежно возникающие в холодное время года в хозяйстве любого масштаба.

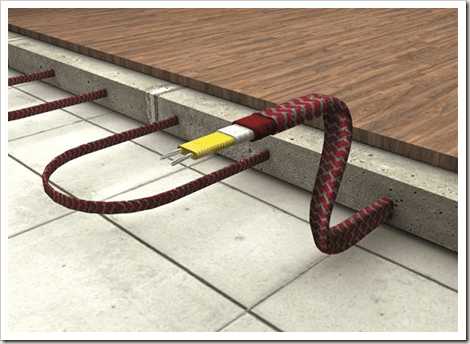

Защита от промерзания, обогрев теплиц и зеркал, система тёплый пол, растапливание снега и льда, предохранение от наледей. Что ещё? Уверен, потенциал и возможности саморегулирующихся греющихся кабелей далеко не исчерпаны, они даже не полностью раскрыты.

Саморегулирующийся греющий кабель что это такое

Самое главное отличие саморегулирующего греющего кабеля от его резистивного собрата, состоит в реализации механизма саморегуляции, как неотъемлемого элемента, обеспечивающего работоспособность конструкции.

Саморегулирующий греющий кабель в каждом своём отрезке, теоретически любой длины, является самодостаточным устройством способным менять свою температуру в зависимости от температуры окружающей его среды или предметов, без дополнительного вмешательства извне.

На самом деле, ограничение длины всё-таки есть. Минимальная длина 20 мм, а максимальная ограничена способностью токопроводящих проводников выдерживать пусковой ток, это где-то в районе 150–200 м.

Принцип действия механизма саморегуляции

Нагревательным элементом этого устройства является саморегулирующаяся, полупроводниковая, полимерная матрица, расположенная между двумя медным проводами.

Собственно, матрица состоит из мелкодисперсной аллотропной модификации углерода (графита), а её принцип действия основан на зависимости электрофизических свойств полупроводника от внешних факторов. В нашем случае таким воздействующим фактором является температура на поверхности матрицы (кабеля).

По мере возрастания температуры расстояние между зёрнами углеродного соединения увеличивается, сопротивление между ними становится больше, соответственно токопроводящая способность уменьшается. При понижении процессы протекают с точностью, наоборот, т. е. тепловая мощность пропорциональна температуре окружающей среды.

Как видите, ничего принципиально нового в этом эффекте нет. Свойство проводников (полупроводников) менять сопротивление в зависимости от их нагрева, известно всем.

Чаще всего это явление носит негативный, побочный характер, который приходится какими-то способами устранять, но конструкция саморегулирующего греющего кабеля позволяет превратить этот недостаток в основное достоинство, предопределяющее сферу применения этого изделия.

Различия и характеристики саморегулирующихся греющих кабелей

На какие характеристики этого устройства следует обратить при его покупке и последующей эксплуатации. Одни из них очевидны, другие не так явственны и производители предпочитают о них не говорить.

Максимальная допустимая температура эксплуатации

Предусмотреть, что и как нагреется в течение нескольких десятков лет, не сможет никто, поэтому советую выбирать этот параметр с достаточным запасом. Думаю, что для бытовых нужд 85° будет более чем достаточно.

Линейная мощность

Очень часто потребление электрической мощности связывают с максимальной рабочей температурой нагрева, на самом деле, такой зависимости нет. Многое зависит от особенностей конструкции и технологии изготовления изделия.

Для доказательства этого утверждения приведу пример. Модели EASTEC SRL 16-2 CR, 23 VL 2-T и PFP-30PR, имеют одинаковую максимальную рабочую температуру 65°, но первая потребляет 16 Вт/м, вторая 23 Вт/м, а третья вдвое больше первой 30 Вт/м.

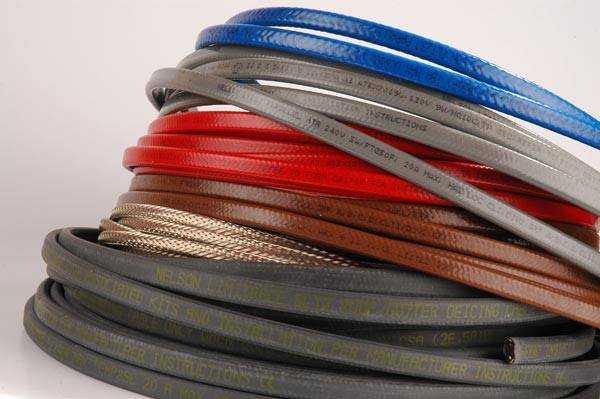

Материал наружной оболочки

Может быть из:

1. Модифицированного полиолефина. Относится к высококачественным диэлектрикам, не боится органических химикалий, но очень быстро стареет на солнечном цвету.

2. Фторполимеров. Из всех представленных видов, изоляция из фторполимеров единственная, которая не имеет никаких недостатков, разве что кроме цены.

3. Термопластичного эластомера. По-другому TPE. Этот материал отличается широким температурным диапазоном применения, способностью сохранять пластичность даже при низких температурах, УФ-стойкость, устойчивостью к маслам, нефтепродуктам, хорошими механическими и электрическими свойствами.

Наличие экрана

Предназначение экранирующей оплётки в этой конструкции можно рассматривать как дополнительную ступень защиты от поражения электрическим током, но только при условии надёжного подключения экрана к заземлению и наличие не менее надёжного контура заземления.

Не подключённая к земле оплётка никого и ничего не защищает.

Основную функцию защиты выполняет всё же УЗО, этот прибор среагирует и на ток утечки в случае повреждения изоляции.

Минимальный радиус изгиба

Его величину для конкретной модели нужно знать и соблюдать при его установке, иначе вероятен риск перелома проводников, повреждения изолирующей оболочки.

Следует учесть, что минимальный радиус изгиба при понижении температуры существенно возрастёт. Иногда это условие оговаривается минимальной температурой, при которой ещё можно осуществлять монтаж. Кроме того, изгиб допускается делать только относительно плоской поверхности, но это я так, для особо просвещённых.

Сфера применения

Во многом зависит от материала применяемой изоляции.

• Для непосредственного нагрева воды, внутри трубы, годен только фторполимер.
• При наружном расположении, для обогрева кровли предпочтительней изоляция из термопластичного эластомера.
• Кабеля с наружной оболочкой из полиолефина наилучшим образом подходят для обогрева по площадям, например, при обустройстве тёплового пола.

Окно мощности

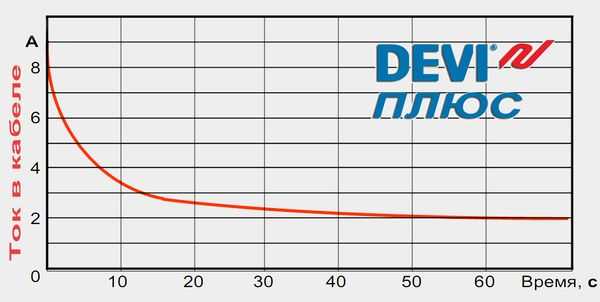

Отклонение от номинала может быть весьма существенным ±30%. На бытовом уровне чаще всего неважно если самрег будет работать немножко не так, как это написано в его паспорте, но если соблюдение температурного коридора, по каким-то причинам важно, то фактическую температуру нагрева нужно будет проверить.

Недостатки саморегулирующего греющего кабеля

Недостаток, наверное, один, постепенная деградация свойства выделять тепло. Как быстро произойдёт старение матрицы зависит от качества и технологии её изготовления. У изделий от известных производителей снижение выделяемого тепла составляет около 10% за 8–10 лет непрерывной эксплуатации. Некачественная продукция от неизвестных или безымянных производителей, пройдёт весь путь деградации значительно быстрее, за год-два.

Нужно ли использовать терморегулятор совместно с саморегулирующимся кабелем

Обязательно. Конечно, на тёплое время года можно просто отключить шнур питания из розетки, но что делать в межсезонье, когда температура в течение суток колеблется от +10° до –15° и нет возможности да и желания постоянно включать, выключать. Вот в этом случае и выручит терморегулятор.

Есть и ещё одно обстоятельство, которое в контексте разговора об этом замечательном изделии как-то забывается. Саморегулирующийся греющий кабель даже при достижении им максимальной рабочей температуры, а теплосъём в любом случае окажется неидеальным, будет потреблять электроэнергию и попутно вырабатывать свой ресурс.

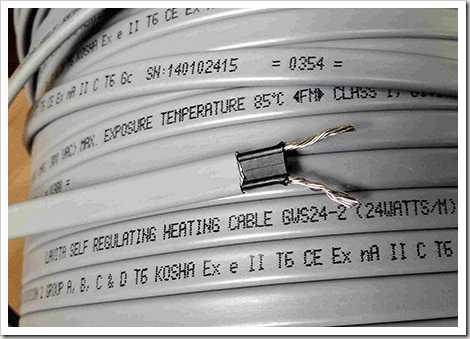

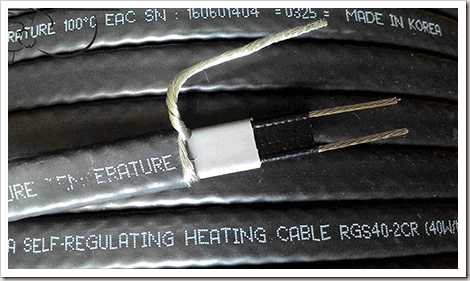

Маркировка саморегулирующего греющего кабеля

Какой-то единой системы маркировки нет. Каждый производитель наносит те обозначения, которые сочтёт нужными, но узнать какую-то информацию из маркировки, всё-таки можно. Например:

VMS 40-2 CT. Первые три буквы указывают марку, модель и сферу применения. Последующая за ними или стоящая перед ними цифра, линейную потребляемую мощность (40 Вт/м). Вторая цифра напряжение сети (220 В). Две последние буквы материал внешней оболочки:

• CT – фторполимер
• CR – модифицированный полиолефин
• PR, PS –  полиолефин
• AT – термопластичный эластомер

masterkvartira.ru

Саморегулирующийся кабель: применение, конструкция, типы

Саморегулирующийся кабель – это элемент обогревательной системы, настраиваемый раз и навсегда при производстве на определённую температуру, которая поддерживается по длине пролегания в автоматическом режиме.

Применение и конструкция саморегулирующегося кабеля

Саморегулирующийся кабель поддерживает температуру вне зависимости от окружающих условий. Отличительной особенностью признан факт, что отдельные участки работают самостоятельно, независимо от прочей части системы.

В саморегулирующемся кабеле токонесущие жилы из меди разделены полимерной матрицей. В толщу материала вкраплены проводящие крупицы графита, железные опилки и подобные субстанции. Нагреваемая матрица расширяется, проводящие мостики рвутся. Как результат, растёт сопротивление участка, ток понижается, количество выделяемого тепла уменьшается. Охлаждение приводит к противоположному процессу:

• Основа полимерной матрицы сжимается.
• Электрических связей между проводящими частицами становится больше.
• Сопротивление участка между токонесущими проводниками снижается.
• Электрический ток повышается.

Согласно закону Джоуля-Ленца, выделяемая мощность зависит прямо пропорционально от силы тока и сопротивления. Видим на примере — первое уменьшается, второе увеличивается. Логика в том, что электрический ток входит в формулу во второй степени, а сопротивление – лишь в первой. Согласно закону Ома для участка цепи, оба параметра линейно связаны через коэффициент – напряжение в сети.

Устройство обогревательного кабеля

Получается, что ток оказывает гораздо большее влияние на выделяемую мощность. В этом заключается физический принцип функционирования саморегулирующегося кабеля. А матрица настраивается путём подбора полимера, правильной дозировкой проводящей раздробленной субстанции и электрическим сопротивлением. Как результат, провод в системе Тёплый пол, расположенный под шкафом либо близ батареи, станет энергии потреблять меньше. Лежащий в районе входной двери, у порога – больше.

За упомянутые качества саморегулирующийся кабель столь популярен. Достаточно правильно выбрать изделие в магазине и не беспокоиться при проектировании и прокладке системы обогрева. Поломка системы легко отслеживается любой общепринятой методикой. Главным недостатком саморегулирующегося кабеля становится цена. Каждая домохозяйка знает, что старая крышка для банки под закрутку становится негодной, если резина рассыхается. Подобному процессу подвержен любой полимер (за счёт чего часто отмечается пожелтение оконечников подоконников пластиковых окон, а прочая рама сохраняет прежний цвет).

Итак, в рассматриваемом классе изделий важным становится тип полимера и насколько конструкторам удалось блокировать процесс распада материала с годами. Предотвратить деградацию сегодня не представляется возможным. Как следствие, главным фактором, ограничивающим эксплуатационные возможности кабелей, становится процесс деполимеризации звеньев многоатомных молекул.

История развития концепции

В тексте про нагревательный кабель отмечено, что идея саморегулирующейся системы впервые продемонстрирована патентом US2494589 A. Изложение велось упрощённо, данный обзор станет логическим дополнением к упомянутому выше. Изобретение, предок саморегулирующегося кабеля, появилось в Норвегии в период Второй мировой войны.

Подвергнувшись нападению фашистской Германии весной, страна пребывала под гнетом оккупантов до капитуляции Гитлера в мае 1945 года. Правительство Норвегии эмигрировало и не сумело оказать серьёзного влияния на ход событий. Лишь 10% населения поддержали фашистов.

В сравнении со странами Восточной Европы Скандинавский полуостров отделался от захватчиков легко. К примеру, в Норвегии постоянно проходили антигитлеровские демонстрации, подавляемые в мирной манере: расстреливали лишь отдельных организаторов. Военные силы страны действовали в составе армии Великобритании, территория нейтральной Швеции стала местом активности организованных норвежских полицейских отрядов.

Нагревательный кабель

В этих условиях появился на свет предшественник саморегулирующегося кабеля. Под номером 747883 в Осло 16 сентября 1940 года публикуется патент за авторством Педера Гуннара Слетнера. Текст подан в бюро до начала военных действий, а одобрение пришлось на период оккупации. Теперь понятно, почему изобретатель застолбил собственное детище в США через пару лет после воцарения мира. 14 мая 1947 года Педер подал текст американскому бюро. Более двух лет суть новинки пристально рассматривалась комиссией, и 17 января 1950 года патент опубликовали под номером US2494589 A.

Оригинальный кабель Слетнера

По ходу текста Педер Гуннар Слетнер запатентовал конструкцию из двух и более проводящих электрический ток разнополярных (фаза и нейтраль) жил, изолированных друг от друга и объединённых n-нным числом параллельно включённых (см. параллельное и последовательное соединение проводников) резисторов. Ни слова не сказано про главный компонент нынешних саморегулирующихся систем – полимерную матрицу. Химия на момент начала второй половины XX века не умела создавать настолько сложные вещи. Слетнер предлагает нам резистивный кабель, но с отличием: изделие возможно нарезать порциями любой длины. Это считается новшеством:

1. Система становится мощнее, токонесущие жилы берутся медными, а мелкие сопротивления допускаются любой величины. Следовательно, интенсивность нагрева в ходе производственного цикла задаётся любой.
2. Кабель Слетнера показывает повышенную отказоустойчивость. При сгорании единственного резистора система функционирует без изменений. Повреждение одной из питающих жил отключает лишь секцию, расположенную до места поломки.

Как результат, планирование систем обогрева помещений несравненно упрощается. Из текста видно, что изобретатель предполагал возможность использования новинки для трёхфазных сетей. Причём в любых сочетаниях проводников. Мощность, выделяемая на резисторах, рассчитывается сообразно приложенному между токонесущими проводниками напряжению (220, 380 В и пр.) по закону Джоуля-Ленца.

Важно! Кабель в авторстве Педера Гуннара Слетнера не признаётся саморегулирующимся в общепринятом смысле. Шины питания объединены постоянными резисторами, мощность не меняется. Не хватает элемента, обеспечивающего постоянство температуры.

За патентами Слетнера последовали прочие. К примеру, U.S. 3757086 и 4037083. В них каждая шина питания обвита резистивной проволокой (нихром, фехраль) для увеличения плотность мощности. Но система нерегулируемая. Первые попытки автоматизировать поддержание температуры заметны в поданном 19 ноября 1979 года патенте US4250400 A. Главные отличия:

1. Спиральный сегмент высокоомной проволоки, обвитой вокруг двух питающих жил, разделён по центру пополам телом термистора в форме таблетки.
2. Большой диск чувствительного элемента физически выдавлен за пределы кабеля. Под эти цели в изоляции предусмотрена площадка, которую требуется привести в соприкосновение с контролируемой областью (к примеру, трубой с холодной водой в противообледенительной системе).
3. При повышении температуры сопротивление термистора растёт, что линейно снижает протекающий электрический ток. Мощность падает в квадратичной зависимости.

На сопротивлении термистора по определению выделяется большая энергия, сопротивление датчика сопоставимо с участком высокоомной проволоки. Из приведённого рисунка (взятого непосредственно из текста патента) видно, что для усиления теплоотдачи термистор взят сравнительно массивным. Это упреждает его расплавление в процессе эксплуатации кабеля. Рисунок дан в профиль, видна единственная питающая жила. В действительности их две, и пролегают бок о бок по длине изделия.

Полимерные матрицы появляются десятилетием позже. По тексту патента US5122641 A активно обсуждается нечто, именуемое проводящим композитным материалом на основе полимера. Читатели без труда убедятся, что авторы заявляют о двухпроводной системе, где линии разделены полимерной матрицей с проводимостью, зависящей от температуры окружающей среды. Ничего не говорится по поводу собственно полимера кроме утверждения о применимости «разнообразных материалов». Наполнителем предлагается графитовая или угольная крошка.

Для демонстрации приготовлены два образца на основе полиолефинов и фтороэластомеров (к примеру, TEFZEL 280 и TEFZEL HT 2010) с добавками оксидов цинка, титана, карбоната кальция. Отличие в концентрации наполнителя из угля. Образец А – 7,5 % наполнителя по массе, образец В – 11.

Кабели с ограничением по рабочей температуре

Чуть раньше описанных изобретений появились варианты патентов, относящиеся к рассматриваемой теме саморегулирующихся кабелей. Суть в использовании свойств точки Кюри второго рода, где сопротивление материала изменяется резко. К примеру, патент US4117312 A рассматривает шанс использования полупроводниковых материалов на основе титаната бария с внедрением примесей лантана для достижения необходимых и необыкновенных свойств:

• образец вещества размерами 7х3х1,5 мм при температуре 25 градусов Цельсия проявляет сопротивление 300 Ом;
• прежний полупроводник при температуре 80 градусов Цельсия демонстрирует увеличение сопротивления на два порядка (30 кОм).

Точка Кюри второго рода для упомянутого материала находится в районе 75 градусов Цельсия. Описываемое изделие принципиально отличается от тех, где используются термисторы, резко снижая тепловыделение после достижения пороговой температуры. Такой режим подходит для противообледенительных систем, где часто сложно по всей протяжённости участка поддержать нужную температуру. Но стоит лишь создать материал с точкой Кюри в районе нуля градусов, как затруднение тотчас решается.

Использование термостатов для противообледенительной системы недейственно по очевидным причинам. Контролировать водосток или крыльцо по площади физически невозможно. Саморегулирующийся кабель либо кабель с ограничением по рабочей температуре смотрятся идеальным решением для этих случаев.

Помимо рассмотренного известны другие патенты аналогичного толка. Их номер возможно, как правило, извлечь из списка противопоставляемых после текста. Патент легко найти через любой поисковик в Интернете. Среди интересных отмечается EP0476637 A1. Задумка оригинальна по причине наличия любопытных термореле. Они используют точку Кюри второго рода, но в отношении ферромагнитных свойств материалов.

Каждое реле содержит упругий контакт. При достижении температурой заданной величины магнитные свойства материалов резко падают, и электрическое соединение мгновенно разрывается. Понятно, что сопротивление участка предполагается большим, чтобы избежать искрения. В противном случае система быстро потеряет работоспособность. Наличие столь уязвимых движущихся частей становится главным ограничением системы.

vashtehnik.ru

Как выбрать саморегулирующийся кабель

На Российском рынке кабельной продукции постоянно растёт количество марок саморегулирующегося греющего кабеля на основе полупроводниковой матрицы.

Наиболее известные бренды «Heat Systems», «Bartec», «CСТ» и др. При высокой внешней схожести данного вида продукции, характеристики кабеля различных марок могут значительно отличаться друг от друга, что хорошо прослеживается ценообразованием.

Особенности конструкции греющего кабеля на основе саморегулирующейся матрицы

1. Медные жилы

   По медным жилам подается напряжение к саморегулирующейся матрице. От сечения жил зависит максимальная длина греющего кабеля.

   Например, для кабеля мощностью 11 Вт/м площадь сечения жил – 0,5 мм², а для 17 Вт/м — 0,7 мм² при этом максимальная длина одного куска кабеля составляет не более 100 м. При мощности саморегулирующегося кабеля 25 Вт и сечении медных жил по 1,1 мм² максимальная длина саморегулирующегося кабеля может быть 80 метров.

2. Саморегулирующаяся полупроводниковая матрица

   Полупроводниковая матрица — это «сердце» кабеля, его греющая часть. Свойства материала, составляющего матрицу таковы, что при изменении температуры окружающей среды изменяется электрическое сопротивление самого материала и соответственно его тепловыделение.

   Например, саморегулирующийся кабель HS-FSR2-CT 31W при температуре воздуха 0 °С выделяет 36 Вт/м, при нагреве до +20 °С тепловыделение снижается до +25 Вт/м, а при нагревании до +60 °С выделение тепла практически прекращается.

   Кроме температурных свойств матрицы есть еще одна важная характеристика, называемая «старение матрицы» — это когда по истечении определенного времени количество выделяемого тепла снижается. У различных марок кабеля данный эффект проявляется по-разному. У качественных кабелей снижение выделяемого тепла изменяется незначительно и за 8-10 лет работы греющего кабеля не превышает 10%. У кабелей низкого качества количество выделяемого тепла может снизится до нуля уже через год использования. Поэтому добросовестные производители, такие как «Heat Systems», «Bartec» постоянно следят за качеством выпускаемой продукции, регулярно проводят испытания греющих кабелей, в том числе и на «старение матрицы».

3. Внутренняя изоляция

   Изоляция греющей матрицы также играет важную роль. Она должна иметь достаточную прочность, однородную структуру и хорошую теплопроводность, а сопротивление изоляции должно быть не менее 1 МОм (п. №4.5.3 «Методические указания по проведению приёмо-сдаточных испытаний специальных электроустановок с применением нагревательного кабеля», ГУ «ПЕТЕРБУРГГОСЭНЕРГОНАДЗОР» военный инженерно-технический университет, 2001 г.).

4. Экранирующая оплетка

   Экран саморегулирующегося кабеля выполняется из луженой меди, он предотвращает возможность поражения людей электрическим током. На данном типе кабеля она должна иметься обязательно! Саморегулирующийся кабель должен быть подключен к питающей цепи через УЗО (п. №3 «Временные технические требования к специальным электроустановкам. Электроустановки распределенного обогрева. Кабельные системы обогрева», ФГУ «БАЛТГОСЭНЕРГОНАДЗОР» военный инженерно-технический университет, 2003 г.).

5. Внешняя защитная оболочка

   Защищает всю конструкцию от механических воздействий и от воздействия окружающей среды.

   Самая распространенная оболочка – полиолефиновая, она подходит для большинства сфер применения саморегулирующегося греющего кабеля, применяющегося для подогрева труб и трубопроводов.

   В случаях когда саморегулирующийся кабель применяется для систем антиобледенения (обогрев крови и водостоков) внешняя оболочка должна быть из термопластика стойкого к ультрафиолетовому излучению. Иначе через некоторое время под воздействием солнечных лучей она потрескается и кабель выйдет из строя.

   В местах, где могут присутствовать коррозионные химические растворы и агрессивные пары применяется оболочка из фторполимера, которая обеспечивает защиту и является стойкой к агрессивным средам.

Некоторые «хитрости», применяемые при продажах саморегулирующихся кабелей

В данный момент на рынке присутствует саморегулирующийся кабель без экрана (медной оплетки) и внешнего защитного слоя. Это противоречит общепринятой безопасности конструкцию кабеля и приводит к снижению надежности и безопасности. Буквы СТ, CF или СR в маркировке кабеля указывают на наличие медного экрана и наружной изоляции (термопластик или фторполимер), а их отсутствие указывает на то, что перед Вами полуфабрикат кабеля.

Примеры полноценных саморегулирующихся кабелей

HS-FSR2-CT 31W – саморегулирующейся кабель «Heat Systems» марки FSR на напряжение 220-240 В (2) c луженым медным экраном (С) и оболочкой из термопластика (T) мощностью 31 Вт/м.

10BTV2-CR – саморегулирующийся кабель «Raychem» марки BTV на напряжение 220-240 В c луженым медным экраном и оболочкой из модифицированного полиолефина мощностью 10 Вт/м.

SRL 30-2-CR – саморегулирующийся кабель «WUHU» марки SRL на напряжение 220-240 В (2) c луженым медным экраном (С) и оболочкой из термопластика (R) мощностью 30 Вт/м.

Пример наименования полуфабриката (заготовки для изготовления кабеля)

SRL 30-2 – саморегулирующийся кабель марки SRL на напряжение 220 В (2) мощностью 30 Вт/м, без защитного экрана и без оболочки (отсутствуют буквы CR).

Такой кабельный полуфабрикат имеет класс защиты «0» от поражения человека электрическим током (ГОСТ 12.2.007.0-75 С. Электроприборы класса защиты «0» допускается применять только в огороженных зонах или помещениях, а также в помещения без повышенной электрической опасности (отсутствует сырость или токопроводящая пыль; токопроводящие полы; высокая температура; возможность одновременного прикосновения человека к металлоконструкциям зданий, имеющим соединение с землей, технологическим аппаратам, механизмам и т.п., с одной стороны, и к металлическим корпусам электрооборудования с другой) (п.1.1.13 ПУЭ).

Кроме того, международная электротехническая комиссия рекомендует исключить электрооборудование класса защиты «0» из международной стандартизации (ГОСТ Р МЭК 61140-2000).

Будьте внимательны при заказе саморегулирующихся греющих кабелей, разберитесь в маркировке кабеля, удостоверьтесь, что конструкция кабеля подходит для решение вашей задачи.

Убедитесь, что производитель имеет сертификаты соответствия на греющий кабель (при применении греющего кабеля во взрывоопасных зонах производитель обязан иметь сертификат взрывобезопасности на этот кабель), так же поинтересуйтесь, проходил ли кабель испытания на старение, так как отсутствие этих данных может привести к напрасной трате ваших денег.

Саморегулирующиеся нагревательные кабели без экрана, например, HS-FSM2, SRL 30-2 и подобные должны применяться только в закрытых технологических процессах где ограничен доступ человека.

Применение саморегулирующегося кабеля без экрана для монтажа систем обогрева в быту категорически запрещено!!!

Смотрите также

termomat.ru

Саморегулирующиеся кабели

Предлагаем заказать и купить саморегулирующиеся нагревательные кабели для обогрева от ведущих производителей в нашем офисе продаж в Нижнем Новгороде.

Области применения, назначение изделия.

Саморегулирующий кабель (нагревательный) нужен для обогрева трубопроводов снаружи и внутри, для защиты от обледенения водостоков и желобов на крышах здания. Нагревательные кабели поставляются без соединительных проводов (холодных концов).

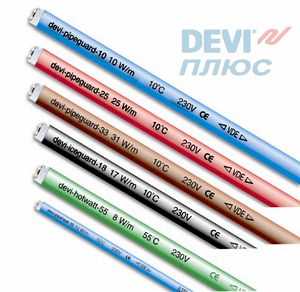

Pipeguard – для защиты водопроводных труб от

замерзания (бывают 10, 16, 25 и 33 Вт/м при +10⁰С на металлической трубе)

Iсeguard – для защиты краев крыш, водостоков и водосточных труб (один номинал 18 Вт/м при 0⁰С в воздухе)

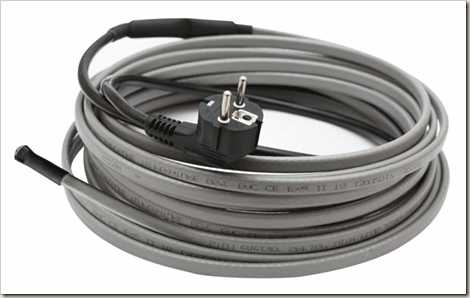

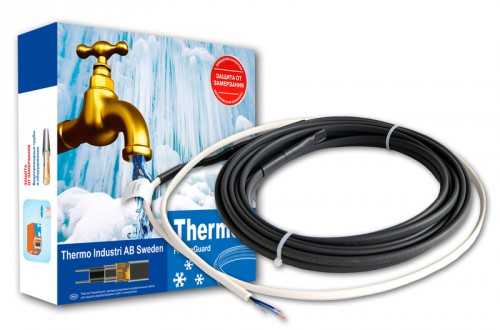

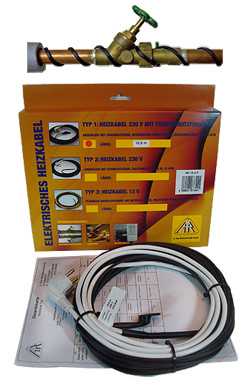

Pipeheat – для защиты водопроводных труб от замерзания в виде готовых нагревательных секций. Возможна установка внутрь трубы (один номинал 10 Вт/м при +10⁰С на металлической трубе)



Номенклатура саморегулирующихся кабелей

Кабели (цвет)	Применение	Мощность сухого кабеля
Кабель SRL 16-2 (серый)	только для бытовых трубопроводов до 20 мм	16 Вт при +100 С
Кабель SRL 24-2 (серый)	только для бытовых трубопроводов 20-54 мм	24 Вт при +100 С
Кабель 17 КСТМ экранированный	обогрев трубопроводов толщиной до 30 мм	17 Вт при +100 С
Кабель 30 КСТМ экранированный	обогрев трубопроводов толщиной до 50 мм и крыш, кровли	30 Вт при +100 С
Кабель 16VFG M2-CF экранированный пищевой	обогрев внутри трубопровода (пищевой)	16 Вт при +100 С
Кабель SRL 24-2 — CR экранированный (серый)	обогрев трубопроводов	24 Вт при +100 С
Кабель FSM 24-2-CR (экранированный)	обогрев трубопроводов	24 Вт при +100 С
Кабель GTE 18-36 w (экранированный)	обогрев кровли	18 Вт при +00 С

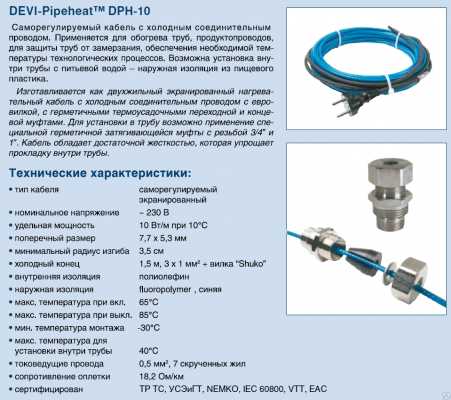

Кабель DEVI DPH -10 (синий)	обогрев внутри трубы	16 Вт при +100 С
ICE-QUARD 18w Дания экранированный (черный)	для крыш и кровли	10 Вт при +00 С
Pipe-QUARD 25 w Дания экранированный (красный)	для трубопроводов	25 Вт при +100 С

Устройство нагревательного кабеля

Внешняя оболочка саморегулирующегося кабеля из термопластичного полимера. Она абсолютна инертна к действию воды. Мы можем устанавливать этот кабель внутри труб. Есть кабели и с оболочкой матрицы из полиофелина. Их можно помещать в питьевую воду. Матрица, выделяющая тепло является температурно зависимым сопротивлением. Две медные гибкие шинки вплавлены в матрицу и обеспечивают подвод питания.

Как работает нагревательный саморегулирующийся кабель

Тепло выделяет пластиковая матрица, содержащая мелкодисперсный графит. Она находится между двумя проводниками, на них подается переменное питание. При увеличении температуры матрица расширяется. Между зернами графита увеличивается расстояние . Сопротивление нагревательного кабеля возрастает и его мощность падает. Если температура падает, то картина обратная. Вот это и есть

эффект саморегулирования.



Матрица реагирует на изменение температуры по всей длине в каждой точке. И полностью отсутствует перегрев любого участка нагревательного кабеля.

Выбор кабеля

Для выбора нагревательного кабеля необходимо определить мощность для обогрева для трубопровода. Все расчеты по мощностям для саморегулирующего кабеля ничем не отличаются от расчета систем с резистивным кабелем Deviflex™. Отличие – саморегулирующийся кабель можно укоротить до требуемой длины. 0,2 м – минимальная длина. Максимальная длина ограничена пусковой мощностью. Она может превышать рабочую эксплуатационную в несколько раз.

Расчет требуемой мощности делается по таблицам, с учетом рекомендаций наших специалистов. Необходимо учитывать не только мощность кабеля для обогрева трубы, но и ее длину. Длина нагревательной секции должна быть равна или больше чем сам трубопровод. Рассчитываем теплопотери трубопровода по нашим рекомендациям или таблицей. У теплоизоляции коэффициент теплопроводности берем 0,035 Вт/(м*К).

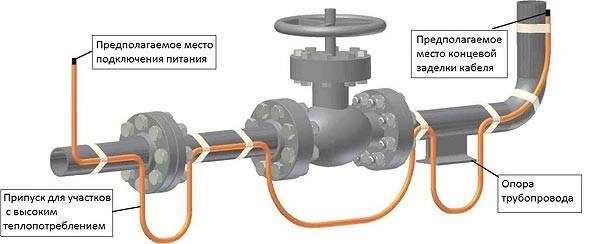

Выбираем, где будет нагревательный кабель: внутри или снаружи трубы. Учитывайте, что внутри трубы (в воде) мощность саморегулирующихся кабелей возрастает в 2 раза, если сравнивать с сухим кабелем. В реальных условиях теплопотери кабеля несколько больше. Возьмем коэффициент 1,3 для расчета окончательной мощности нагревательной секции.

Нагревательные саморегулирующиеся кабели не подвержены перегреву, могут обойтись без терморегулятора (Вы экономите на его приобретении), при этом можно отрезать такие кабели любой длины. Цена на саморегулирующиеся кабели выше чем на резистивные. Они могут быть совсем незаменимы при обогреве неметаллических труб, сложных водосточных кровельных систем. Благодаря простоте монтажа многие предпочитают купить саморегулирующиеся кабели и использовать их в решениях по обогреву.

Стоимость саморегулирующих нагревательных кабелей

www.devi-nn.ru

Саморегулирующий греющий кабель для водопровода

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

В каждом доме есть места, куда отопительные трубы не подведены. А если в подобных холодных участках есть водопроводные трубы или наблюдается глубокое промерзание грунта, а в нем проложены водные коммуникации, то их просто необходимо защитить от промерзания. Лучшим вариантом, что сегодня предоставляет рынок строительных материалов, является саморегулирующий греющий кабель для водопровода.

Ассортимент саморегулирующих устройств

Содержание статьи

Что это такое?

Саморегулирующим греющим кабелем для водопровода называют такое устройство, которое имеет в своем составе гибкий источник нагрева. Если сделать расчленовку его, то можно увидеть, что вокруг медных жил, которые покрыты олово-медным сплавом, напрессована пластичная термомасса.

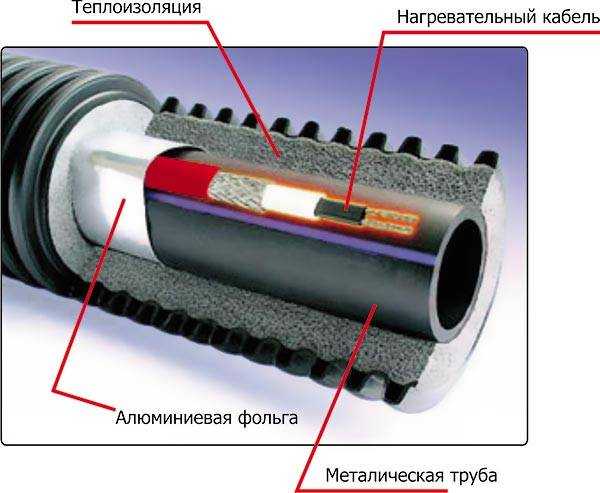

Структура электрокабеля

Такие провода имеют следующую классификацию:

• Для применения в жилых домах. С помощью них обогревают водопровод и канализационную системы, точнее трубы ее отвода.
• Для обогрева в коммерческих целях, то есть трубы водоподачи, системы водоотведения и пожаротушения.
• Для обогрева промышленных точек, то есть зон, где имеется повышенная взрывоопасность, а также простые зоны промышленного назначения.

Они могут отличаться покрытием, спецификой заземления, а также своим ресурсом работы. Сама матрица «запускается» в работу, а значит, начинает греть, в том случае, когда чувствует происходит падение температуры в месте установки. Чем она холоднее, тем больше тепла дает матрица.  Кабель монтируется одним из выбранных способов и подключается к сети через розетку. В случае, когда нет возможности подключать его таким образом, можно заводить жилы в распаячную коробку.

Принцип работы саморегулирующего греющего кабеля для водопровода заключается в обогреве участков труб, которые подвержены промерзанию. Его применение позволяет монтировать водопровод и канализацию над уровнем промерзания грунта, что существенно упрощает работы, и экономит средства. Матрица являет собой греющий элемент, который проходит по длине провода – это позволяет обрезать его такой длины как необходимо. Кроме того, у подобных электрокабелей не бывает мертвых зон, что встречается у его «брата» зонального кабеля.

Принцип действия устройства

Важной особенностью такого провода является возможность его к саморегуляции. Она ярко проявляется в следующей ситуации. Когда прокладывается водопровод, часть его может проходить по поверхности земли, часть по промерзающему участку грунта, а часть под ним. Но для того чтобы исключить промерзание, электрокабель лучше монтировать по всей длине, но ведь температура трубы, на которую и реагирует кабель будет разной. Тут в дело вступает саморегуляция – устройство само определит, где какая температура нужна для оптимального состояния и это является его важным преимуществом.

Видео: обогрев труб водопровода греющим кабелем



Как выбрать подходящий?

Прежде чем выбрать энергокабель для обогрева труб с саморегуляцией, необходимо знать следующие параметры:

• Диаметр трубы и из какого материала она изготовлена.
• Какая толщина теплоизоляции.
• Какой процент потери тепла происходит в трубе и сколько энергии нужно для его перекрытия.

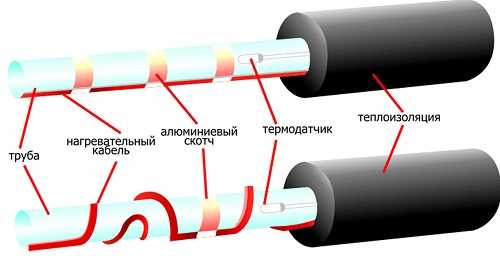

Для повышения эффекта, вся система нуждается в наличии утеплителя, и его нужно также правильно выбрать. Правильное решение этого вопроса поможет уменьшить теплопотери и более экономно израсходовать обогревающий потенциал, а значит продолжить срок его использования. Необходимая толщина теплоизоляции будет зависеть от толщины трубы, далее представлены рекомендованные параметры.

Диаметр трубы, дюймы – мм	Толщина утеплителя минимальная,мм
1/2 – 15	20
3/4 – 20	20
1 – 25	30
1 ¼ — 32	30
1 ½ — 40	40
2 – 50	50
2 ½ — 65	65

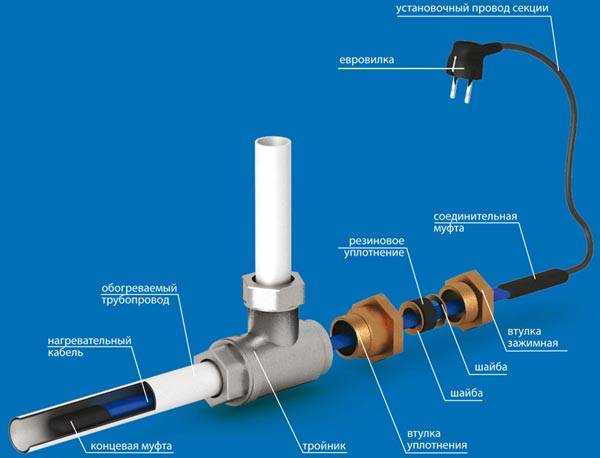

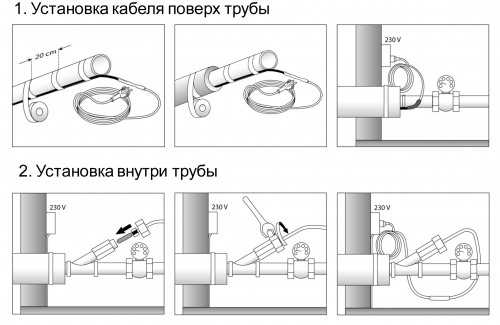

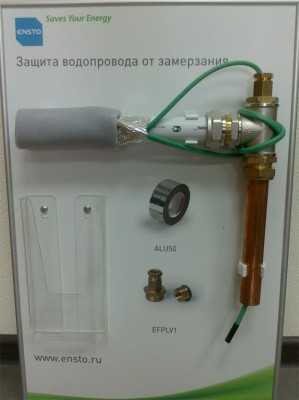

Монтаж внутри

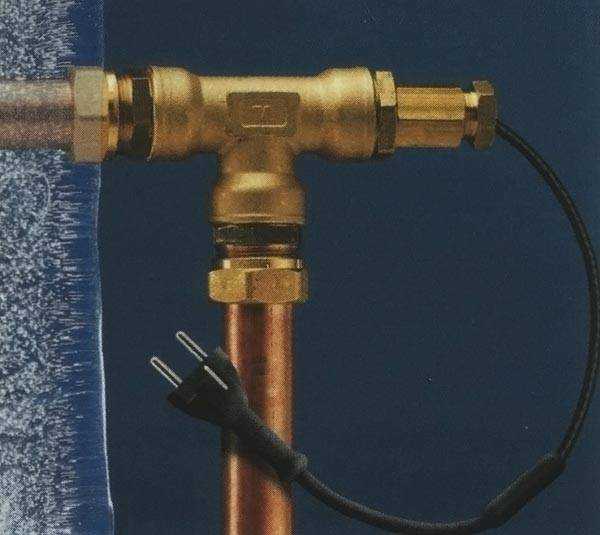

Саморегулирующий греющий кабель для водопровода внутри трубы разрешено прокладывать в случае промерзания системы, которая уже функционирует. Особое внимание следует обратить на монтаж его при использовании с питьевой водой. Электрошнур должен иметь соответствующий тип, который позволяет его применять в этом случае. Это будет значить, что его оболочка тестировалась соответствующим образом.

Cаморегулирующийся шнур внутри трубы

Для того чтобы ввести кпровод в систему необходимо использовать сальник. При монтаже нужно руководствоваться следующими правилами:

• При подведении сверху дополнительная фиксация не требуется. Чего нельзя сказать о противоположном варианте. Для того чтобы не допустить «выползания» его изнутри необходимо хорошо его зафиксировать.
• Прежде чем монтировать его в полости трубы нужно измерить необходимую длину.
• Нельзя прокладывать провод в участках с кранами и другой запорной арматурой. После установки необходимо сделать соответствующую отметку, что трубопровод обогревается.
• При введении электрошнура внутрь необходимо соблюдать осторожность, нельзя чтобы его внешняя оболочка повредилась. Для этого все потенциально опасные места нужно закрыть лентой.

По завершению прокладки к жилам провода подсоединяют вилку или включают его в состав ближайшей распаячной коробки.

Внутренности трубы с саморегулирующим кабелем

Внешний способ

Если трубы только закладываются или залегают неглубоко и есть возможность подкладки кабеля поверху, то тут существуют разные варианты его размещения на трубе и других компонентах трубопровода, а именно:

• Параллельно трубе. Тут могут быть вариации, при сильном промерзании целесообразно прокладывать 2 и больше кабелей, которые располагать параллельно.

Труба с проложенным кабелем в разрезе

• Обмотка трубы кабелем по спирали.

Спиральная обмотка

• Прокладка кабеля волнистой линией, тут также могут быть вариации.
• Есть разные варианты укладки кабеля и возле вентиля, на коленах, фланцах, иных участках.

Монтаж возле вентилей и фланцев

Общие правила при внешней укладке:

• Важно контролировать процесс монтажа отсутствие механических повреждений кабеля, в том числе сжатие, перетирание, растяжение.
• Крепить кабель к трубе нужно плотно и закреплять алюминиевым скотчем. Для начала используют небольшие куски для закрепления, а потом осуществляется проклейка по все площади. В таком случае удается достичь исключение контакта кабеля с теплоизоляцией, надежность крепления к трубе и большую площадь передачи тепла.
• Нельзя использовать при креплении пластиковые ленты.
• Если трубы пластиковые, то лучше предварительно обклеить их алюминиевым скотчем.

Выводы

Использование дополнительного источника тепла, который гарантирует наличие воды в доме и работу канализационных стоков очень помогает при низких температурах. Современные технологии дают возможность использовать саморегулирующий греющий кабель для водопровода принцип работы которого состоит в обогреве трубы и составных компонентов при понижении температуры. Кабель сам знает сколько нужно подогревать, поэтому от вас потребуется только осуществить монтаж правильно и наслаждаться преимуществами его работы.

Видео: монтаж саморегулирующегося греющего кабеля внутрь трубы



Экономьте время: отборные статьи каждую неделю по почте

homemyhome.ru

Саморегулирующиеся греющие кабели для водопровода

В климатических условиях РФ, теплоизоляция не способна защитить трубопровод от промерзания, необходим греющий кабель. Есть ряд параметров, согласно которым подбирается данное устройство.

• В первую очередь необходимо обратить внимание на диаметр трубы, точнее, площадь, которую необходимо обогреть. Особое значение имеет толщина изоляции и качество утеплителя.
• При установке нужно рассчитать, до какой минимальной отметки опускается столбик термометра в вашей климатической зоне. Исходя из этих показателей, выбирают кабель, соответствующей мощности. Последний параметр измеряется в ваттах на метр.

Резистивный или саморегулирующийся кабель?

Нельзя оставить без внимания тип изделия. Чаще всего используют резистивный кабель. Металлическая жила заключается в специальную изоляцию, что обеспечивает надёжность конструкции.

Основной недостаток системы кроется в том, что владелец должен постоянно следить за температурой, чтобы избежать перегорания.

Датчики чаще всего устанавливаются на самой трубе. Как только температура внутри трубы опускается ниже установленного уровня — система включается.

В большинстве домов жителей России установлены именно резистивные нагревающие провода, но появление альтернативы в виде саморегулирующих проводов кардинально изменило ситуацию.

Они в разы экономичнее благодаря технологии секторного нагрева. Трубы охлаждаются неравномерно, но умная система способна заметить минимальные термические отклонения и начать нагрев.

В конструкции используется полимерная оболочка. Срок службы может достигать 40 лет.

Способы подключения и монтажа

Очень важно проложить саморегулируемый провод по всей длине трубы. Не должно быть мест, где по той или иной причине изделие не соприкасается с поверхностью трубопровода (внешний монтаж).

К системе необходимо подсоединить реле. Именно оно будет отвечать за контроль температуры. Пользователь сможет выставить подходящие температурные показатели в зависимости от изменений во внешней среде.

После того как кабель установлен, монтируется изоляция и утеплитель. Естественно, что конструкцию необходимо заземлить.

Главное, чтобы на провод не оказывалось растягивающее усилие, превышающее 25 килограмм. Сама труба должна быть надёжно изолирована. Протечки и повреждения — недопустимы.

Также нужно избегать соприкосновения с острыми предметами, способными нарушить целостность изоляции. Пересечение кабеля может привести к необратимым поломкам. Есть два типа монтажа:

• Внутренний — самогреющий кабель проталкивается внутрь трубопровода. Труба обматывается алюминиевым скотчем. Ввод происходит посредством сальника.
• Внешний — кабель укладывается линейным или спиральным методом, фиксируется при помощи специальной ленты.

Если провод для прогрева водопровода  прокладывается поверх трубы, то расчётная мощность должна быть в районе 17 Вт/м. При монтаже внутри данный показатель колеблется на уровне 10 Вт/м.

Подключается оборудование довольно-таки просто. В случае отсутствия оплётки, достаточно запитать кабель от сети. Если есть заземляющий экран, то он подключается к земле.

После чего остаётся вставить штекер в розетку. Если же провод надёжно запакован, то нужно снять наружную оболочку и скрутить экранирующую оплётку, чтобы добраться до матрицы.

Потом освобождаем жилы, концы вставляются в гильзы, полученная конструкция фиксируется.

Что выбрать? Лучшие варианты:

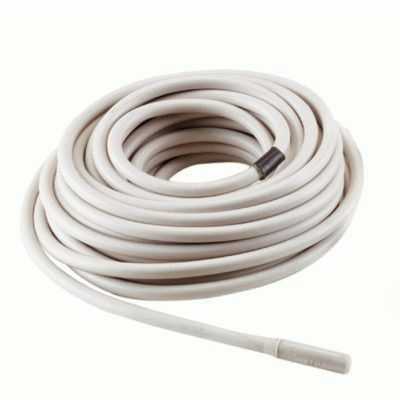

Кабель со встроенным датчиком и термостатом — Arnold Rak

Страна производитель: Германия.

Технические характеристики:

• Мощность — 16 Вт/м.
• Вилка под евророзетку с заземлением.
• Встроенный датчик и термостат.

Описание и особенности: Сборная конструкция полностью готова к эксплуатации. Аппарат оснащается термостатом, имеет повышенную защиту от замерзания.

Препятствует промерзанию водопроводных труб и ключевых узлов в зимний период. Как только, поверх кабеля устанавливается теплоизоляция — он готов к использованию.

Изделие легко фиксируется на трубе и является простым в использовании. Система подогрева автоматически запускается при температуре ниже +2, как только нагрев достигает 10 градусов по Цельсию, оборудование отключается.

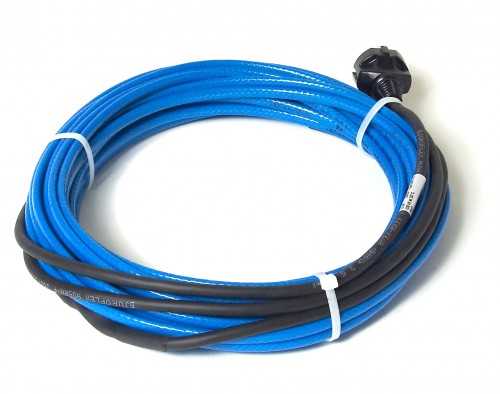

Саморегулирующийся кабель Devi pipeheat

Страна производитель: Дания.

Технические характеристики:

• Мощность — 10 Вт/м.
• Номинальное напряжение — 230 В.
• Евровилка.
• Сопротивление оплётки: 18 Ом/км.
• Возможный диапазон температур от + 85 до -40 градусов по Цельсию

Описание и особенности: Это двухжильный экранированный провод.

В конструкции имеется шестнадцать токоведущих жил. Главная особенность кабеля заключается в том, что его можно применять как внутри трубы, так и снаружи.

Изоляция сделана из пищевого пластика. Длина напрямую зависит от потребностей клиента. Диапазон от 1 метра до 300. В комплекте идёт регулятор с термодатчиком.

Данный набор позволяет добиться максимально рационального потребления электроэнергии.

Ensto Optiheat 9 (Финляндия)

Технические характеристики:

• Мощность — 9 Вт/м.
• Напряжение — 230 В.
• Евровилка.
• Цвет — зелёный.

Описание и особенности: Кабель используется как внутри трубы, так и снаружи. К особенностям можно отнести то, что изделие может применяться в трубах, предназначенных для питьевой воды.

Изделие изгибается под углом в 35 градусов. Для ввода кабеля внутрь понадобится набор EFPLV1. Из-за того, что оболочка выполнена из полиэтилена, установка провода внутри трубы никак не влияет на качество воды.

• Длина от 2 до 20 метров.
• Евровилка подключена к шнуру.
• При монтаже внутри трубопровода понадобится наконечник RLK1.
• Страна производитель: Финляндия

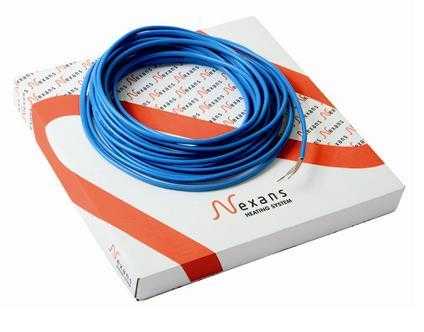

Саморегулирующийся нагревательный кабель Nexans Defrost Water

Страна производитель: Норвегия.

Технические характеристики:

• Максимальная температура внешней среды в нерабочем состоянии — 65 градусов по Цельсию.
• Сопротивление оплетки — 18.2 Ома/км.
• Напряжение 230 В.

Описание и особенности: Чаще всего данное изделие используется в качестве нагревательного кабеля в трубопроводах с питьевой водой. Саморегулирующийся  кабель отличается надёжностью, стойкостью к изгибам и большим сроком службы.

Ещё одна отличительная особенность касается монтажа, кабель можно монтировать внахлёст. Это не приведёт к его перегоранию. Степень нагрева напрямую зависит от температуры трубы.

В конструкции задействуется луженая медь, матрица полупроводниковая.

В качестве экрана выступает алюминиевая лента. Изоляция делается из термопластичного эластомера. Монтаж может осуществляться при температуре не ниже 10 °C.

Готовый комплект Thermo FreezeGuard

Производитель: США.

Технические характеристики:

• Срок службы — 20 лет.
• Мощность — 15/25 Вт (в зависимости от модификации).
• Напряжение — 230 В.
• Максимальная рабочая температура — 65 °C.

Описание и особенности: Изделие используются не только в трубопроводах, но и в водомерных узлах, сливных системах, а также в других объектах, которые подвергаются замерзанию.

Отличительной чертой кабеля является высококачественная матрица LongLife. Благодаря ей самогреющий кабель может применяться без терморегулятора.

Матрица обеспечивает разный уровень подогрева в зависимости от температуры на конкретном участке трубопровода. Если брать в расчёт магистральные трубы подобное решение обернётся значительной экономией средств даже в краткосрочном периоде.

www.teplostroyka.ru

Саморегулирующийся кабель для систем обогрева различных объектов

Современные кабельные системы обогрева используют резистивные кабели и саморегулирующиеся кабели. Одним из приоритетных направлений деятельности нашей компании являются проектирование, поставка и монтаж кабельных систем обогрева использующих нагревательные кабели. За время работы нами разработано и смонтировано огромное количество систем антиобледенения кровли, дорожек, трубопроводов, систем обогрева различных жилых и производственных помещений, а также систем промышленного обогрева трубопроводов и резервуаров, использующих резистивный и саморегулирующийся нагревательный кабель.

Кабель саморегулирующийся активно используется специалистами нашей компании при разработке систем обогрева любых объектов. Этот саморегулирующийся кабель очень удобен при проведении монтажа любой, даже самой сложной, конфигурации обогревающей системы. Те, кто хоть раз, монтировал саморегулирующий кабель, несомненно, оценил их простоту, надежность и удобство при монтаже.

Саморегулирующийся греющий кабель способен самостоятельно изменять свою выходную мощность при изменении окружающей температуры. Благодаря специально разработанному очень надежному внешнему и внутреннему защитному слою и металлической оплетке достигается очень высокая механическая, химическая и электрическая защита. Средняя часть кабеля отформована вокруг двух параллельных электропроводников. Функционирование саморегулирующегося нагревательного кабеля происходит следующим образом: при понижении окружающей температуры среды происходит сжатие средней части кабеля на микронную величину, что автоматически ведет к пропорциональному увеличению числа электрических путей через сердцевину. В результате чего происходит выработка дополнительного количества тепла и, наоборот.

Тепловые кабели для горячего водоснабжения, позволяющие отказаться от лишнего звена в системах с обратной циркуляцией воды, кабели для эффективной защиты трубопроводов от замерзания, а также саморегулирующийся кабель для обогрева кровли и систем обогрева водостоков, обогрева полов, обогрева площадок открытого типа.

В зимний период трубопроводы находятся в зоне риска замерзания. Зачастую при низких температурах бывает не достаточно обычной теплоизоляции, и требуются дополнительные схемы обогрева трубопроводов. Наилучший вариант в этом случае – саморегулирующий кабель, который можно проложить как внутри трубы, так и снаружи. Кабель саморегулирующийся нагревательный самостоятельно поддерживает нужную температуру, обеспечивает надежный обогрев и защиту от конденсата.

Итак, нагревательный кабель существует двух видов: кабель резистивный и кабель саморегулирующийся. Рассмотрим их основные отличия.

Резистивный кабель

Такой нагревательный кабель конструктивно имеет внутренний провод из специального сплава, имеющего высокое электрическое сопротивление. Этот провод заключен в надежную полимерную изоляционную оболочку в экранирующей сетке из медной проволоки и все это помещено в прочную оболочку, защищающую резистивный кабель от внешних агрессивных воздействий. Кабели обладает особыми специфическими особенностями функционирования, которые обязательно следует учитывать при обустройстве требуемой системы обогрева. Это связано, а первую очередь, с физикой работы кабеля. Кабель резистивный нагревательный в разных схемах обогрева может быть уложен таким образом, что какие то его части будут проходить в зонах, требующих значительно большей потребности в выделяемом тепле. По своей конструкции резистивный кабель устроен таким образом, что во время его работы происходит равномерное выделение тепла вдоль всей его длины, то есть резистивный греющий кабель обладает постоянной теплоотдачей. В связи с этим обстоятельством, резистивный кабель может на некоторых участках подвергаться значительному перегреву, в то время как в других местах может не хватать выделяемого тепла для нормального обеспечения функционирования всей системы обогрева.

Саморегулирующийся кабель (саморегулирующий кабель, саморегулируемый кабель)

Такой кабель имеет существенное и очень важное отличие от резистивного кабеля. Кабель нагревательный саморегулирующийся сконструирован таким образом, что требуемое тепловыделение, в зависимости от температурных условий на разных участках обогреваемого объекта, будет соответственно тоже разным. На каждом, даже самом небольшом участке, благодаря тщательно продуманной уникальной конструкции, саморегулирующийся кабель будет самостоятельно и автоматически менять свою температуру в зависимости от динамики изменения температурного режима локальной окружающей среды. То есть саморегулирующиеся кабели непосредственно учитывает окружающую температуру, практически, в каждой отдельной точке, что позволяет очень дифференцировано, реагировать, задействуя или отключая те или иные требующиеся участки системы обогрева. Это происходит в связи с тем, что в соответствии с законами электофизики, одновременно с изменением температуры окружающей среды происходит адекватное локальное изменение сопротивления, вызывающее пропорциональное увеличение силы тока с неизбежным выделением тепла. То есть при локальном увеличении температуры, происходит рост сопротивления саморегулирующегося кабеля, приводящий к уменьшению теплоотдачи. И, соответственно, при уменьшении температуры локальной среды объекта происходит естественное уменьшение внутреннего сопротивления проводника, что активизирует процесс тепловыделения.

Получается, что саморегулирующийся нагревательный кабель живет как бы самостоятельной жизнью и этот циклический процесс, будет продолжаться очень долго, по расчетам может достигать 50-ти лет. В течение всего этого времени саморегулирующий кабель будет самостоятельно выполнять очень ответственную работу по поддержанию комфортной и удобной жизни. Саморегулирующийся кабель обладает высокой надежностью и безопасностью.

Технологически саморегулируемый кабель изготовлен таким образом, что при понижении температуры, материал, из которого изготовлен греющий элемент, начинает сжиматься, образуя большое количество токопроводящих дорожек из специально разработанного углеродного материала, вызывая уменьшение электрического сопротивления данного углеродистого токопроводящего слоя. Электрический ток, проходя через этот участок нагревательного элемента саморегулирующегося кабеля, нагревает его и происходит требуемый процесс выделения тепловой энергии.

Если сравнивать резистивный и саморегулирующй кабель, то следует заметить, что резистивные кабели наделены повышенной мощностью из расчета на каждый погонный метр. Кабель резистивный нагревательный, если это требуется, может быть уложен в несколько ниток. Все резистивные греющие кабели обладают повышенной эластичностью, дающий возможность делать минимальный радиус загиба, что позволяет проводить укладку, используя резистивные кабели на поверхностях абсолютно любой конфигурации. Недостаток, который имеет такой кабель, заключается в отсутствии какой-либо возможности влиять на уровень его теплоотдачи. Это свойство означает, что кабель потребует при эксплуатации дополнительного расхода электроэнергии и необходимости постоянного ухода за собой, как, например, удаление мусора, сухих листьев, во избежание перегрева. Кроме того, резистивный кабель не допускает резки, то есть его нельзя ни укорачивать, ни удлинять. Кабель резистивный нагревательный продается уже готовым к применению и имеет конкретную фиксированную длину, и она будет неизменной и при продаже и при монтаже.

Основными достоинствами, которыми обладает саморегулируемый кабель при эксплуатации — это значительная экономия расходования электроэнергии при достаточно высокой максимальной мощности. Кроме того, саморегулирующийся кабель предоставляет очень полезную с практической точки зрения, при проведении монтажа, возможность нарезать его на куски любой длины и резать в любом месте. Поэтому саморегулирующий кабель дает существенную экономию по количеству его использования и позволяет значительно упростить стоимость проводимых монтажных работ по его установке.

Кабель нагревательный саморегулирующийся представляет собой систему, состоящую из длинной цепочки с параллельными звеньями. Схематично саморегулирующийся кабель можно представить в виде сколь угодно большого количества переменных сопротивлений, подключенных параллельно.

Резистивный кабель прекрасно себя зарекомендовал, но саморегулируемый кабель обладает очень существенной особенностью — тепловыделение может изменяться по всей длине секции в зависимости от локальных температурных ситуаций. Кабель может быть использован произвольными длинами от 0,2 м до десятков метров, причем резка может производиться на объекте непосредственно во время проведения монтажных работ. Ограничение лишь накладывается на максимальную предельную длину, которая для разных типов кабелей составляет до 150 м. Этого, например, достаточно, чтобы обогреть любой тип кровли.

Саморегулирующийся кабель дороже, чем резистивный, однако, он более безопасен и экономичен. Нагревательный кабель саморегулирующийся надежно защищен от перегрева даже при условии перехлеста. Саморегулируемый греющий кабель практически не требует обслуживания. Саморегулируемый нагревательный кабель способен вырабатывать большую мощность — до 150 Вт/м. Саморегулирующиеся нагревательные кабели — на сегодняшний день наиболее эффективный метод борьбы с образованием льда на краю кровли и в водосточных трубах. Такой кабель отличает простота, надежность и долговечность в эксплуатации. Резистивный кабель используется преимущественно там, где требуется постоянный обогрев большой площади. Основное ограничение накладывает изоляция нагревательного провода и в зависимости от параметров стойкости изоляции к различного рода механическим и химическим повреждениям, она в большей определяет среду применения кабеля, а именно в сухом или влажном помещении, в условиях резких перепадов температур, ультрафиолетового излучения, в условиях действия особо агрессивных сред.

Саморегулирующийся нагревательный кабель так же имеет свои плюсы. Он не перегорает даже, если уложен с перехлестом. В снежной среде и ледяной воде генерирует полную тепловую мощность, а при потеплении начинает плавно снижать выделяемую тепловую мощность. Саморегулирующийся кабель весьма прост в установке и не требует применения каких-либо специальных навыков или оборудования.

Саморегулирующий кабель уникален тем, что выделение тепловой энергии в зависимости от наличия снега или льда на любом участке. Это достигается благодаря наличию специальной тепловой пластиковой матрицы.

Саморегулирующий нагревательный кабель не перегревается и не перегорает даже при механических повреждениях.

Кабель резистивный нагревательный так же применим при транспортировке жидкостей, требующих поддержания постоянной температуры.

Саморегулирующийся и резистивный кабель используются как в быту, так и в промышленности. Нагревательные кабели различных температурных режимов используются, в первую очередь, на предприятиях нефтегазового, горнодобывающего комплекса и в строительных организациях.

Кабель резистивный годится для работы с любым из наиболее распространённых видов напольных покрытий, таких как керамическая плитка, натуральный камень, ламинат, натуральный паркет, пробковое покрытие, линолеум и любые виды ковролина.

Надеюсь, что наши советы помогут Вам определиться с выбором.

ТОКАТА. Кабельный обогрев.

tokata.ru
