Кабель саморегулируемый: Устройство и принцип работы саморегулирующегося греющего кабеля

Содержание

Устройство и принцип работы саморегулирующегося греющего кабеля

Саморегулирующийся кабель — это усовершенствованный вариант электрического греющего кабеля.

Впервые саморегулируемый нагревательный кабель был разработан специалистами американской компании Raychem Corporation. Выпуск этого кабеля принес компании всемирную известность, поскольку его свойства были сразу оценены там, где необходимо защитить от замерзания используемое оборудование или поддерживать неизменной температуру какого-либо объекта.

В настоящее время саморегулируемый греющий кабель выпускается многими известными мировыми производителями электротехнической продукции, в том числе и российскими предприятиями.

Греющий саморегулируемый кабель широко применяется в различных отраслях промышленности, в строительстве, в жилищно-коммунальной сфере и в быту (например, для обогрева кровли). Такая востребованность изделия обусловлена его уникальными свойствами, а свойства эти определены его конструктивными особенностями и принципом действия.

Устройство

Конструктивно греющий кабель саморегулирующего типа сложнее резистивного кабеля постоянной мощности. Он содержит полимерную матрицу, которая изменяет сопротивление под действием внешней меняющейся температуры, в результате чего изменяется количество выделяемой тепловой энергии.

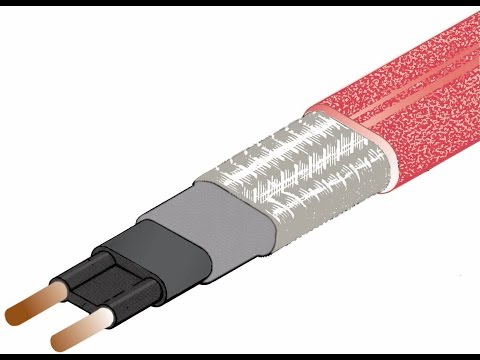

На рис. 1 представлено схематическое изображение саморегулирующегося греющего кабеля.

Рис. 1

Нагревательная часть кабеля состоит из двух луженых медных жил (1), залитых пластичной смесью графита с полупроводниковым полимером, образующей саморегулирующуюся матрицу (2). Токопроводящие медные жилы замыкаются через матрицу.

Изолирующий слой нагревательной части (3), выполненный  из фторполимерного термопласта, одновременно защищает ее от воды. Экранирующая оплетка из луженой меди (

4) служит для заземления кабеля, механической и электрической защиты. Наружная оболочка (5) выполняется, в зависимости от условий эксплуатации нагревательного кабеля, из разных материалов. Для простых условий эксплуатации применяется оболочка из полиолефинового пластиката. Для сложных эксплуатационных условий (агрессивная среда, конденсат, ультрафиолетовое излучение и др.) используется фторполимер.

Обработка матрицы и внешней оболочки саморегулируемого кабеля производится методом радиационного сшивания.

Принцип работы

Полупроводниковая матрица имеет высокий положительный температурный коэффициент сопротивления (ТКС): при увеличении температуры увеличивается ее сопротивление, уменьшается сила тока и выделяемая мощность, то есть количество выделяемого тепла, и наоборот — снижение температуры приводит к увеличению выделяемого тепла. Работает это следующим образом.

Полупроводник саморегулирующейся матрицы содержит проводящие частицы. Условно такая матрица может быть представлена в виде большого числа сопротивлений, включенных параллельно между токопроводящими жилами (рис. 2).

Рис. 2

При подаче на токопроводящие жилы напряжения возникает ток, матрица нагревается, материал ее расширяется, в результате чего нарушаются контакты между отдельными проводящими частицами, что равносильно уменьшению количества параллельно включенных сопротивлений и увеличению общего сопротивление матрицы. В результате уменьшается ток и количество выделяемого тепла. Так поддерживается стабильный температурный режим.

Чем ниже температура участка, тем больше проводящих путей, меньше сопротивление, больше ток и сильнее нагрев (рис. 3).

Рис. 3

На участке 1 с высокой температурой мало проводящих цепочек, велико сопротивление матрицы, величина тока мала и теплоотдача мала также. На участке 2 температура ниже, сопротивление матрицы меньше, больше ток и теплоотдача. На участке 3, где самая низкая температура, больше всего проводящих дорожек, сопротивление мало, ток и выделяемая мощность самые большие.

То есть при изменении температуры обогреваемого участка изменяется сопротивление матрицы соответствующей части кабеля и количество выделяемой тепловой энергии на этом участке.

Преимущества

Главные преимущества саморегулируемого кабеля — энергетическая и экономическая эффективность. Это связано с тем, что при повышении температуры на каком-либо участке автоматически снижается мощность нагрева, а соответственно и потребление электроэнергии.

Кроме того, структура кабеля позволяет при монтаже системы обогрева резать его на куски необходимой длины без ущерба для его физических свойств. Это дает возможность использовать такой нагревательный кабель только на проблемных участках, где особенно велика вероятность замерзания в холодное время года, что позволяет сэкономить средства.

Виды и характеристики

По своему назначению выпускаемые кабели условно делятся на промышленные и общестроительные.

Саморегулируемые кабели промышленного назначения используются для защиты от замерзания, обогрева или поддержания температуры промышленных трубопроводов, резервуаров, емкостей и другого технологического оборудования. на предприятиях добывающей, перерабатывающей, химической, металлургической, легкой и пищевой промышленности, в энергетике и машиностроении. В большинстве случаев эти кабели выпускаются во взрывозащищенном исполнении.

Общестроительный кабель не является взрывозащищенным, поэтому при своей достаточной универсальности не может применяться в зонах с повышенной взрыво- и огнеопасностью. Такие кабели предназначены  для систем обогрева бытовых трубопроводов и антиобледенительных систем кровли, площадок, лестниц и т.п.

К основным техническим характеристикам относятся:

  • напряжение питания, В;
  • номинальная мощность погонного метра, Вт/м;
  • удельное сопротивление пускового тока, А;
  • сечение токопроводящих жил, мм2;
  • максимальная рабочая температура кабеля, °C;
  • максимальная температура окружающей среды, °C.

При выборе саморегулируемого греющего кабеля учитываются все параметры и характеристики изделия, а также его условия эксплуатации.


Для заказа услуги подбора и монтажа греющего кабеля оставьте заявку. Менеджер свяжется с вами в ближайшее время.

Оставить заявку

Саморегулирующийся греющий кабель – всё что нужно знать!

Бытовые трубы:
монтаж на трубу
Бытовые трубы:
монтаж в трубу
Кровля, водостокиРезервуарыПромышленные трубопроводы до 300 м
Без оплеткиНизкотемпературныйПолеолефин16-30 Вт/м
C оплеткойНизкотемпературныйПолеолефин16-90 Вт/м
Фторполимер16-30 Вт/м
UV-защита24-40 Вт/м
Среднетемпературный24-60 Вт/м
Высокотемпературный
Взрывозащищенный

Нагревательным элементом саморегулирующегося кабеля является матрица из полупроводникового материала, сопротивление которого зависит от температуры окружающей среды и температуры объекта, на котором кабель установлен.

Появление греющего кабеля способного к саморегуляции линейной мощности и температуры нагрева без дополнительно контрольного оборудования позволило значительно расширить сферу применения кабельного обогрева в промышленной и бытовой сферах.

Производим греющий кабель

Саморегулирующийся кабель SAMREG 16-2

Розничная цена: 95 р. / м

Саморегулирующийся кабель SAMREG 16-2CR

Розничная цена: 270 р. / м

Саморегулирующийся кабель SRL 16-2

Розничная цена: 83 р. / м

Саморегулирующийся кабель SRL 16-2CR

Розничная цена: 200 р. / м

Саморегулирующийся кабель ALPHATRACE ATMI-CP17

Розничная цена: 705 р. / м

Саморегулирующийся кабель ALPHATRACE ATMI-CF17

Розничная цена: 1 020 р. / м

Перейти в каталог

Основные преимущества самрега

  • Не боится перегрева на любом отдельном участке, запирания, даже при пересечении кабеля;
  • эффект саморегуляции обеспечивает безопасный температурный режим объекта, что делает систему более надежной и долговечной;
  • экономия электроэнергии за счет изменения линейной мощности на каждом отдельном участке обогрева;
  • удобство монтажа, кабель можно нарезать на секции любой длины прямо на месте установки;
  • возможность эксплуатации без терморегуляторов и систем автоматики.

Строение греющего кабеля

Эффект саморегуляции

Вид готовой секции

Применение самрега

  • Защиты от замерзания бытовых и промышленных трубопроводов, стартового разогрева и поддержания технологической температуры производственных процессов, в том числе водо-, нефте- и газо-проводов, канализационных, технологических и иных наземных и подземных труб;
  • обогрева резервуаров, емкостей различного назначения, сепараторов, ресиверов, бункеров и технологических линий;
  • защиты от замерзания системы внешних и внутренних водостоков кровли, а также в системах снеготаяния кровли малоэтажных и многоэтажных зданий, объектов коммерческой недвижимости, производственных и складских помещений.

В зависимости от максимальной рабочей температуры, самрег может быть

  • Низкотемпературный (температурный класс Т6) – максимальная температура воздействия 85°С, рабочая температура 65°С;
  • Среднетемпературный (температурный класс Т5) – максимальная температура воздействия 135°С, рабочая температура 110°С;
  • Среднетемпературный (температурный класс Т4) – максимальная температура воздействия 190-200°С, рабочая температура 120°С;
  • Высокотемпературный (температурный класс Т3) – максимальная температура воздействия 232-250°С, рабочая температура 190°С;

В бытовых системах кабельного обогрева, а также в системах обогрева кровли используется низкотемпературный греющий кабель. Среднетемпературный греющий кабель применяется в обогреве трубопроводов и резервуаров для поддержания технологических процессов. Высокотемпературный греющий кабель применяется в нефте-газовой промышленности, обычно для трубопроводов и резервуаров подверженных пропарке высокой температурой.

По степени взрывозащиты самрег делится

  • Взрывозащищенный саморегулирующийся кабель имеет сертификат взрывозащиты международного таможенного союза и знак знак Ex (Explosion-proof), который содержит информацию о степени и виде взрывозащиты кабеля. Взрывозащищенный кабель применяется на объектах с повышенной пожаро- и взрывоопасностью. Подробнее
  • Без взрывозащиты, применяется в системах обогрева промышленного и бытового обогрева, не требующих повышенных мер взрывозащиты или пожаробезопасности.

По конструктивному исполнению кабель может быть

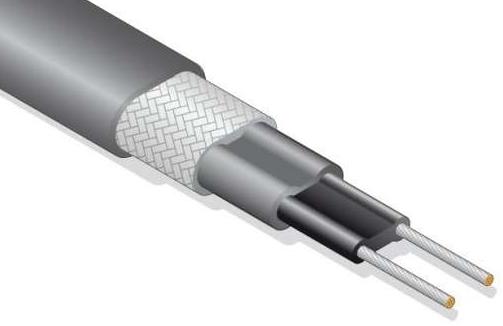

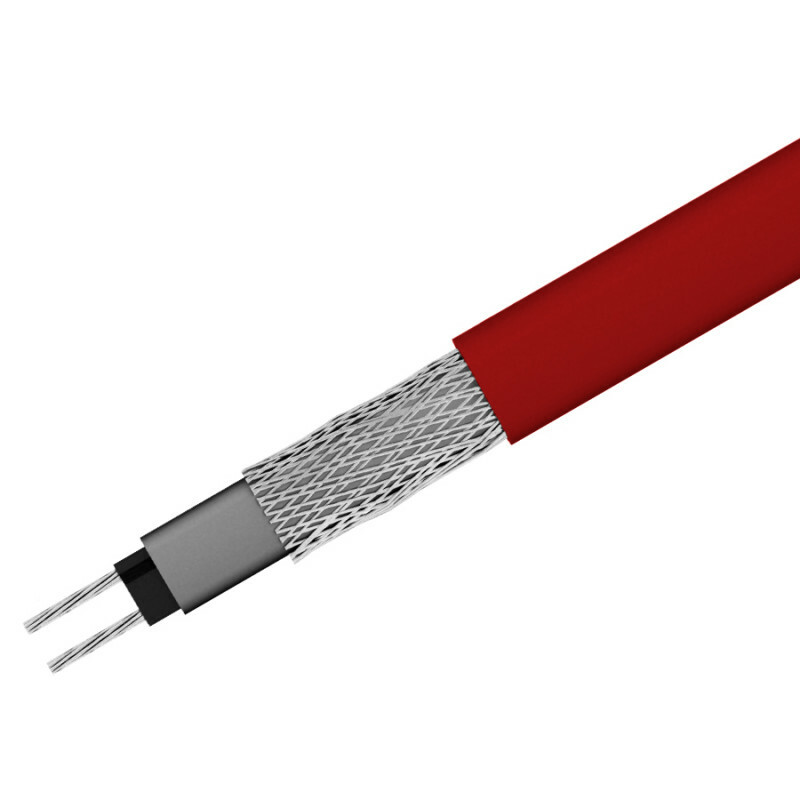

  • Экранированный — под внешней оболочкой кабеля расположена оплетка из луженых медных проволок, выполняющая функцию защиты от механических повреждений, а также функцию заземления кабеля. Кабель данного типа используется для систем обогрева, размещенных на открытом воздухе (кровле, водостоках), либо на объектах требующих дополнительной безопасности к эксплуатации электрооборудования (например, резервуаров, трубопроводов, производственных линий).
  • Неэкранированный – без защитной оплетки. Данный типа кабеля используется для бытового обогрева трубопровода и монтируется только под теплоизоляционный материал.

Тип внешней оболочки греющего кабеля зависит от сферы его применения

  • Полеолефиновая оболочка применяется в саморегулирующемся греющем кабеле бытового назначения для укладки под теплоизоляцию.
  • Фторполимерная оболочка применяется в кабеле, допустимом к использованию в химически агрессивных средах, а также внутри трубопроводов и резервуаров с питьевой водой.
  • Оболочка с защитой от UV-излучения содержит в составе UV-абсорберы, обычно это частицы мелкодисперсной сажи (не менее 2%), предохраняющие полеолефин от разложения под действием солнечной радиации. Подробнее

Кабель с полеолефиновой оболочкой

Кабель с фторполимерной оболочкой

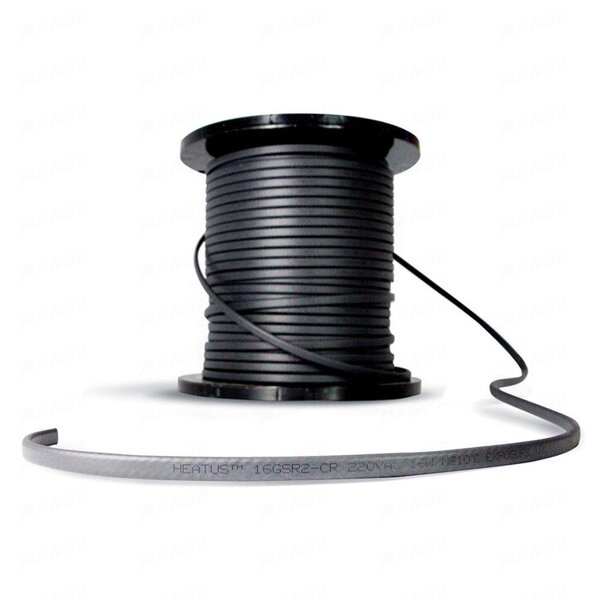

Кабель с UV-защитой

Мощность греющего кабеля может быть различной, в зависимости от сферы применения и конструкции

  • Саморегулирующийся греющий кабель для кровли применяют обычно от 24-40 Вт/м.
  • Для обогрева бытового трубопровода – 16-40 Вт/м.
  • Обогрев промышленного трубопровода и резервуаров – 15-90 Вт/м.

Форма поставки саморегулирующегося кабеля

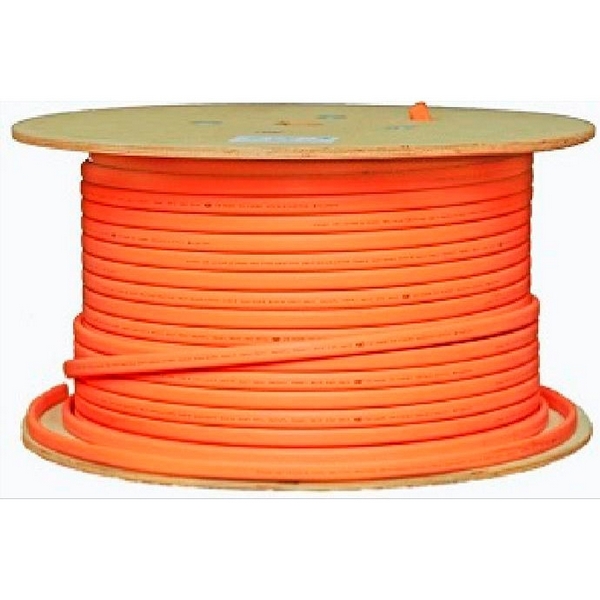

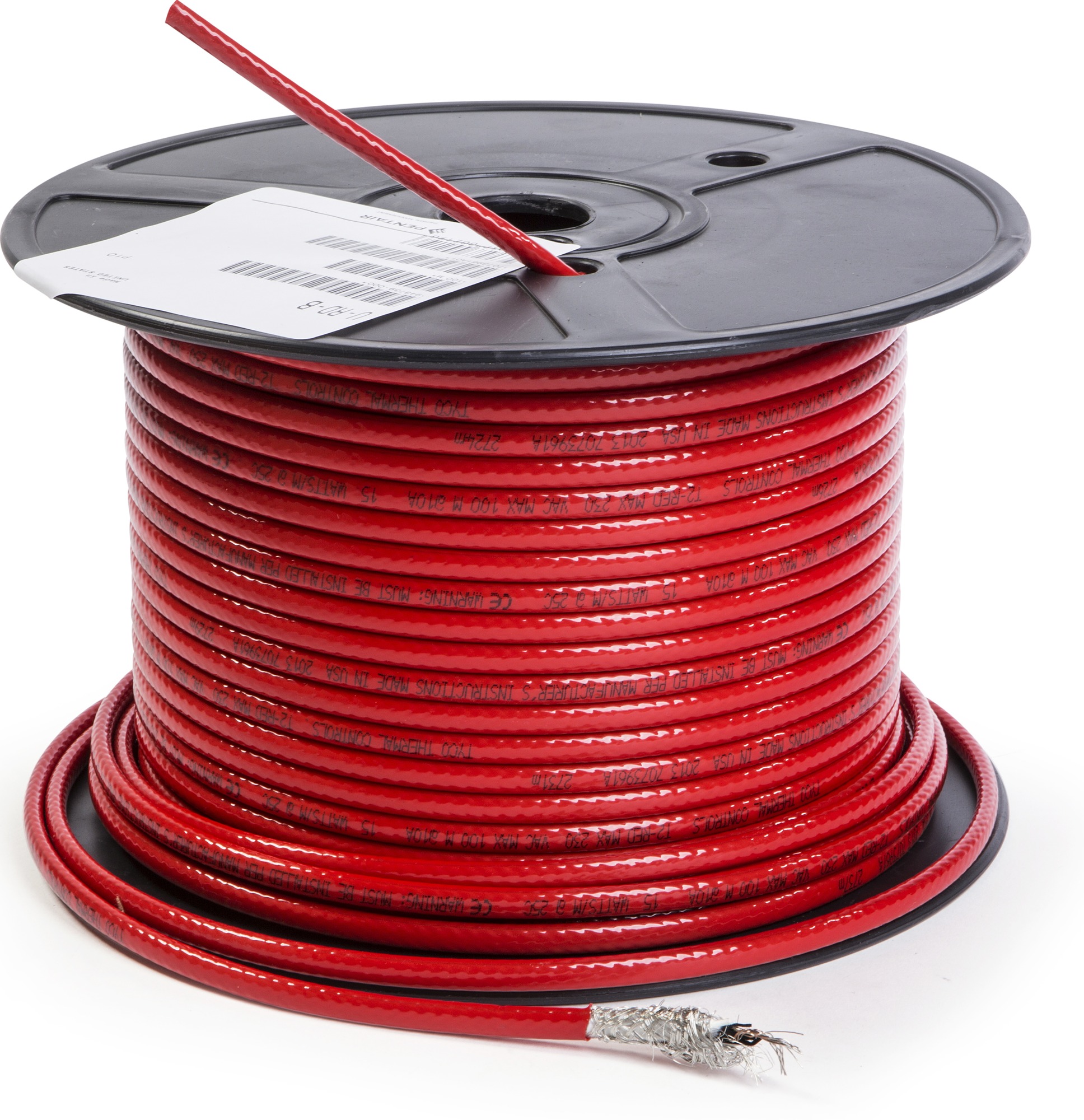

Греющий кабель в бухтах 180-300 м

На отрез – кабель поставляется отрезками необходимой длины, либо в бухтах 180-300м.

Готовый комплект

Готовые комплекты – уже смуфтированные секции греющего кабеля, имеющие концевую заделку и силовой провод для подключения к системе питания. Смуфтированные секции готовы к работе, требуется только установить их согласно инструкции.

Срок службы греющего кабеля

Узнать подробнее

Срок службы греющего кабеля зависит от качества материала полупроводниковой матрицы, скорости её деградации, так называемого «старения матрицы». Фактически кабель работает 10-15 лет, но постепенно мощность кабеля снижается в результате потери матрицей своих проводящих свойств.

Чтобы компенсировать этот процесс, при производстве кабеля закладывается 30-40% запаса мощности. Скорость износа матрицы зависит от нескольких факторов, определяющим является количество включений системы, «холодных пусков». Идеальный режим работы системы обогрева – поддержание температуры, а именно – включение в начале сезона и постоянная работа в штатном режиме автономного управления. Подробнее

Управление системой на основе саморегулирующегося кабеля

В системах бытового электрообогрева обогрева трубопровода (водопровода, канализации) дополнительные приборы контроля не требуются, в случае подключение одной линии обогрева длиной до 20м. Системы, состоящие из нескольких линий требуют дополнительных мер безопасности в виде автоматов дифференциальной защиты. Для управления обогревом промышленных трубопроводов и резервуаров применяются шкафы управления. Подробнее

В системах обогрева кровли применяют шкафы управления различных типов от простых бытовых, объединяющих в себе контроллеры и терморегулятор, до сложных систем с многоуровневой защитой, устройствами плавного пуска и так далее. Подробнее

Особенности монтажа греющего кабеля

Монтаж саморегулирующегося греющего кабеля в системах бытового трубопровода можно осуществлять самостоятельно, используя инструкцию по установке нагревательных секций.

В случае работы с греющим кабелем на отрез, секции изготавливаются посредством муфтирования (заделки концевой и соединительной части). Для подключения отрезка кабеля к сети используют силовой провод необходимой длины.

Готовые комплекты кабеля снабжены концевой и соединительной муфтой, имеют питающий провод (2-2,5м) и евровилку для включения в сеть.

Монтаж греющего кабеля на кровле и водостоков требует специальных знаний и опыта работы с электротехнической продукцией. Особенности устройства обогрева кровли, а также правила подбора комплектующих и монтажа мы приводим в отдельном разделе. Подробнее

Расчет длины кабеля для системы обогрева

Способы расчета количества самрега для различных систем обогрева определяется типом объекта (кровля, трубопровод, водосток, резервуар), требований к системе, исходных данных (минимальной температуры), и так далее.

Количество кабеля для обогрева края кровли рассчитывается исходя из требования 250-300 Вт/м2, в зависимости от сложности участка и материала из которого изготовлена кровля. При этом линейная мощность кабеля может варьироваться от 24 до 40 Вт/м. Общая мощность регулируется шагом укладки кабеля.

Водосточные трубы, лотки и ливневки обогреваются кабелем 30Вт/м (для пластиковых труб), в 40 Вт/м для металлических. В 1 нитку обогреваются водостоки менее 150мм, более 150мм – в 2 нитки. Ливневки и водосборные лотки менее 150мм – в 2 нитки, более широкие – в 3 нитки. Подробнее о расчете системы обогрева кровли

Мощность кабеля для системы обогрева труб рассчитывается исходя из диаметра трубы, толщины теплоизоляционного материала, и минимальной температуры окружающей среды. Существует таблица для расчета мощности кабеля для обогрева трубопровода, приведенная в соответствующем разделе.

Длина греющего кабеля для бытовых труб зависит от мощности выбранного кабеля, чтобы обеспечить соответствующую параметрам мощность системы. Если, например по таблице рассчитаная мощность кабеля 36 Вт/м, то в системе можно применить 2 нитки греющего кабеля линейной мощностью 16 Вт/м. На отдельных участка трубопровода, нуждающихся в дополнительном обогреве (чаще всего это запорная арматура), кабель укладывается по правилам, указанным в соответствующем разделе. Подробнее

Для резервуаров применяется экранированный кабель 15-90 Вт/м, укладывается змейкой на поверхность резервуара, образуя витки. Обогревается часть поверхности резервуара в зависимости от теплопотерь. Подробнее

Максимальная длина секции греющего кабеля

Узнать подробнее

Для проектирования кабельного электрообогрева необходимо знать количество отрезков (линий), объединенных системой управления. Максимальная длина секции определяется линейной мощностью кабеля, превышение этой длины приводит к преждевременному выходу системы из строя, нарушению работы автоматики и в конечном итоге может стать причиной аварийной ситуации. Таблица стартовых токов для кабеля различной мощности в следующей статье.

Стартовый ток саморегулирующегося кабеля

Узнать подробнее

Пусковой ток – максимальный ток, возникающий при включении кабеля в систему. Он зависит от линейной мощности кабеля и температуры окружающей среды в момент включения системы, так называемого «холодного старта». Особенностью саморегулирующихся нагревательных лент являются значительные СТ, иногда в 4-5 раз превышающие номинальное значение. От величины стартового тока зависит номинал автоматики, а также энергопотребление системы. Чем длиннее секция греющего кабеля, тем выше стартовый ток в момент включения. Подробнее

Качество саморегулирующегося кабеля

Узнать подробнее

Требования по безопасности и качеству кабельно-проводниковой продукции распространяются и на нагревательный кабель. Российские стандарты обязуют производителей сертифицировать электротехнические изделия, поставляемые на территории РФ. Сертификат Таможенного Союза подтверждает соответствие изделия требованиям пожаро- и электробезопасности, а также соблюдения технологий производства. Под качеством кабеля в данном случае подразумевается лишь его безопасность при эксплуатации.

Соответствие заявленным характеристикам, таким как мощность, срок службы, удобство монтажа, экономичность – сертификаты не подтверждают. Чтобы оценить качество кабеля, необходимо ознакомиться с его характеристиками или даже в некоторых случаях запросить у производителя или дилера протоколы испытаний. Подробнее

Проверил: Евгений Щипунов

Главный инженер ООО «СКО Альфа-проджект»

WhatsApp

Бесплатный расчет проекта

Спасибо, наш менеджер свяжется с вами в ближайшее время

Заполните обязательные поля

Отправляя форму, вы даете свое согласие на обработку персональных данных.

Расчеты будут отправлены на Ваш e-mail, внимательно проверьте данные при отправке.

Комментарии

Саморегулирующийся нагревательный кабель

по сравнению с нагревательным кабелем постоянной мощности

Защита труб, водосточных желобов, дорожного покрытия и кровли от избыточного снега и отрицательных температур — это серьезная задача. Нагревательные кабели являются одним из способов сделать это. Однако существуют саморегулирующиеся нагревательные кабели и нагревательные кабели постоянной мощности. Итак, что лучше для вас? Давайте рассмотрим все, что вам нужно знать о нагревательных кабелях, включая их использование, стоимость и то, какой тип лучше для вас.

Что такое нагревательный кабель?

Нагревательный кабель, также известный как нагревательный кабель, представляет собой электрический проводной кабель, выделяющий тепло. Существует два типа нагревательных кабелей: саморегулирующиеся нагревательные кабели и нагревательные кабели постоянной мощности.

Их можно использовать различными способами, в том числе:

  • Противообледенительная обработка крыш
  • Средство против обледенения желоба
  • Защита труб от замерзания
  • Таяние снега
  • и больше!

Конечно, когда вы ищете нагревательные кабели, вы, вероятно, также наткнетесь на термин «греющая лента». Итак, прежде чем углубиться во многие области применения нагревательного кабеля, давайте проясним некоторые незначительные несоответствия в терминологии.

Есть ли разница между нагревательным кабелем и нагревательной лентой?

Кто-то может подумать, что нагревательная лента и кабель — это разные вещи, но это не так. Нагревательная лента — это просто другое название нагревательных кабелей. Если вы видите эту фразу, брошенную во время вашего исследования, будьте уверены, что они означают одно и то же.

Применение нагревательного кабеля

Давайте поговорим о различных способах использования нагревательных кабелей для защиты вашего дома:

Защита от льда и снега в водосточных желобах и кровле

Крайне важно защитить желоба, крышу и водосточные трубы от льда и снега. Ваши водосточные трубы и желоба могут замерзнуть, если температура упадет достаточно низко, что может привести к образованию ледяных дамб и опасных висячих сосулек. Если это произойдет, весь лед и снежный сток некуда будет деваться, и он соберется на вашей крыше.

К сожалению, большое количество избыточного снега может нанести серьезный ущерб вашей крыше и дому, включая протечки, провисание потолков, трещины в стенах, поврежденную черепицу, обрушение крыши и повреждение водой. К счастью, можно установить нагревательные кабели, чтобы плавить и размораживать крышу и водосточные желоба, поэтому вам не нужно беспокоиться об этих потенциальных опасностях.

Защита труб

К сожалению, не всегда удается оставлять краны открытыми зимой. Если ваши трубы замерзнут, то при оттаивании они могут лопнуть, что может привести к серьезному повреждению водой и потребовать очень дорогого ремонта.

Нагревательные кабели — это выгодное вложение, которое защищает ваши трубы и, в конечном счете, экономит деньги и время, необходимые для их ремонта.

Нагревательный кабель постоянной мощности

Совершенно очевидно, что нагревательные кабели являются ценным вложением, но какой тип нагревательных кабелей лучше всего подходит? Чтобы понять разницу между нагревательными кабелями постоянной мощности и саморегулирующимися нагревательными кабелями, давайте поговорим об их преимуществах, использовании и стоимости.

Кабели постоянной мощности — это нагревательные кабели, которые производят одинаковое количество тепла по всей длине кабеля. В результате выходная мощность остается неизменной, создавая равномерное распределение тепла по всей длине установки.

Преимущества

Этот тип нагревательного кабеля может быть полезен домовладельцам, которые хотят поддерживать постоянное тепло во всем доме. Поскольку температура обычно устанавливается с помощью термостата или системы управления, вы получаете больше практического контроля над своим отоплением.

Использование

Нагревательные кабели постоянной мощности могут обеспечивать дополнительный или основной обогрев помещений, защиту крыши и водосточных желобов. Это надежный и стабильный источник тепла, который защитит ваш дом от льда и снега.

Затраты

Греющие кабели постоянной мощности обычно поставляются в относительно недорогих вставных комплектах. Цены варьируются в зависимости от размера приобретаемого вами оборудования, но в среднем могут стоить от 113,00 до 452,50 долларов.

Саморегулирующийся нагревательный кабель

Саморегулирующиеся нагревательные кабели производят тепло в сегментах в зависимости от температуры окружающей среды в конкретной среде каждого сегмента. Например, если секция 1 холоднее, чем секция 2, саморегулирующийся кабель не будет выделять одинаковое количество тепла для обеих зон.

Он будет саморегулироваться и производить только необходимое количество тепла для каждой обозначенной зоны. Тепло, выделяемое в секции 1, будет больше, чем тепло, выделяемое в секции 2. Это выгодно по нескольким причинам.

Преимущества

Во-первых, саморегулирующиеся нагревательные кабели энергоэффективны. Они используют электричество только тогда, когда температура окружающей среды падает до нуля или когда обнаруживается снег. Это означает, что вам не нужно постоянно следить за погодой, опасаясь потенциальной катастрофы.

Во-вторых, саморегулирующиеся нагревательные кабели достаточно прочны и долговечны, чтобы выдерживать даже самые суровые погодные условия. Наконец, поскольку он самостоятельно регулирует свою мощность в зависимости от температуры окружающей среды, он более экономичен в долгосрочной перспективе. Его также можно обрезать по длине, чтобы легко настроить для любого применения.

Применение

Саморегулирующиеся нагревательные кабели идеально подходят для защиты от обледенения крыш, защиты водосточных желобов, отопления помещений, снеготаяния и многого другого. Они рассчитаны на тяжелые условия эксплуатации и обеспечивают переменный нагрев, что делает их более подходящими для защиты труб от замерзания.

Они подходят для всех типов крыш и поставляются в виде простых в установке комплектов, что делает их идеальными для жилых помещений независимо от конфигурации кровли. Они также доступны в коммерческом исполнении, что делает их идеальным вариантом и для крупномасштабных промышленных проектов.

Стоимость

Саморегулирующиеся нагревательные кабели бывают разных форм, включая комплекты для подключения и большие катушки, подходящие для крупных проектов, коммерческих зданий и инженерных систем. Стоимость комплектов варьируется от 79 до 444 долларов. Стоимость катушек колеблется от 1767,50 до 7276,00 долларов.

Что лучше?

Выбор между нагревательными кабелями постоянной мощности и саморегулирующимися нагревательными кабелями может быть непростым, иногда все зависит от ваших потребностей и личных предпочтений.

Кабели постоянной мощности отлично подходят для недорогих и быстрых проектов «сделай сам». Они также идеально подходят для тех, кто хочет иметь практический контроль над своей системой нагревательного кабеля.

Конечно, нагревательные кабели постоянной мощности не лишены недостатков. В отличие от саморегулирующихся систем, они не подходят для тяжелых условий эксплуатации или коммерческого применения. Вы должны включать их вручную, поэтому вы должны постоянно следить за погодой, чтобы убедиться, что они работают по назначению.

Саморегулирующиеся нагревательные кабели, с другой стороны, гораздо менее опасны. Они более энергоэффективны, экономичны и намного лучше подходят для защиты труб от замерзания. Кроме того, они являются идеальным решением для суровых зим, обеспечивая оптимальную защиту от обледенения, таяния снега и защиты от замерзания независимо от окружающей среды.

При прямом сравнении саморегулирующиеся комплекты в равной степени подходят для недорогих и быстрых проектов «сделай сам». Таким образом, независимо от ваших потребностей или климата, саморегулирующиеся нагревательные кабели могут быть лучшим вариантом для вас.

Защитите свой дом с помощью саморегулирующегося нагревательного кабеля от Warmup

Если вы ищете наиболее комплексные решения для защиты вашего дома этой зимой, вы обратились по адресу. Компания Warmup имеет многолетний опыт и является ведущим мировым поставщиком нагревательных кабельных систем. Получите бесплатную цитату сегодня!

Саморегулирующиеся кабели | Греющие кабели

Саморегулирующиеся нагревательные кабели – Eltherm

Eltherm саморегулирующийся нагревательный кабель может использоваться для защиты от замерзания и поддержания постоянной температуры в безопасных и опасных зонах на сосудах, трубах, резервуарах, емкостях, бункеры и клапаны — при необходимости нагревательные кабели можно погружать в воду. Обратитесь в T&D за технической поддержкой и консультацией по выбору правильного нагревательного кабеля для вашего применения.

Саморегулирующиеся кабели

Саморегулирующиеся кабели имеют регулируемую тепловую мощность и состоят из двух параллельных шинных проводов, встроенных в соединенный в сеть пластиковый нагревательный элемент с окружающими частицами углерода. Если во время работы повышается температура, пластик расширяется и расстояние между углеродными частицами увеличивается, сопротивление увеличивается, а мощность падает. При понижении температуры окружающей среды этот процесс меняется на обратный и тепловая мощность увеличивается – это принцип саморегулирования.

Саморегулирующиеся кабели разумно регулируют тепловую мощность в зависимости от температуры окружающей среды или воздуха — всякий раз, когда увеличиваются потери тепла изолированной трубы, резервуара или обогреваемого процесса (при снижении температуры окружающей среды), тепловая мощность кабеля увеличивается. И наоборот, когда потери тепла уменьшаются (по мере повышения температуры окружающей среды или потока продукта), нагревательный кабель реагирует уменьшением своей тепловой мощности.

Типичные области применения саморегулирующихся кабелей Eltherm включают технологический обогрев в химической и нефтехимической промышленности, обеспечивающий тепло поверхности труб, барабанов, клапанов, резервуаров и сосудов как в безопасных, так и во взрывоопасных зонах.

Саморегулирующиеся нагревательные кабели Коммерческое применение: защита труб от замерзания, поддержание температуры технологических труб, обогрев резервуаров и бочек, снеготаяние крыш/желобов и очистка от снега и льда для обогрев пандусов .

Саморегулирующийся кабель электрообогрева Eltherm Варианты применения

Варианты применения саморегулирующегося кабеля электрообогрева Eltherm варьируются от защиты от замерзания до поддержания температуры на трубопроводах и резервуарах. Кроме того, имеется ряд низкотемпературных вариантов. Обычные установки и системы обогрева включают поддержание температуры нефтяных и газовых труб на нефтяных вышках, защиту от замерзания и предотвращение замерзания труб на водопроводных трубах.

Саморегулирующийся нагревательный кабель Eltherm

Высокотемпературная заделка ELSR-H-BOT (электрический обогреватель)

Саморегулирующийся нагревательный кабель Eltherm Спецификации продукции

Саморегулирующийся нагревательный кабель Eltherm

Применение и отрасли промышленности Саморегулирующийся обогреватель зоны

Обогрев опасной зоны обеспечивает взрывозащищенный, искробезопасный обогрев в Зоне 1 и Зоне 2 опасных рабочих мест. Кабели Eltherm одобрены и сертифицированы в соответствии с международными классификациями опасных зон, включая ATEX, IECEx, FM и CSA.

При использовании саморегулирующегося электрообогрева во взрывоопасных зонах, условиях и отраслях промышленности, таких как нефтегазовая или нефтехимическая, оболочка кабеля защищена специальной химически стойкой внешней оболочкой (фторопласт), опция Eltherm «BOT».

Обогрев для взрывоопасных зон

Ассортимент продукции Eltherm, подходящей для использования во взрывоопасных зонах, включает:

  • Греющие кабели для взрывоопасных зон (ELSR-N, ELSR-LS, ELSR-H)
  • Греющие кабели постоянной мощности
  • Измерение и управление – контроллер температуры Ex-Box
  • Датчики температуры – ELTF-PTEx
  • Распределительные коробки — Ex-it-R (или ELAK-Ex-…)
  • Комплекты разъемов
  • — EL-EC…ex
  • Изоляционные втулки – ELISD
  • Механические застежки
  • Фитинги для монтажа на трубу
  • Предупреждающие знаки

Обогрев Eltherm для взрывоопасных зон

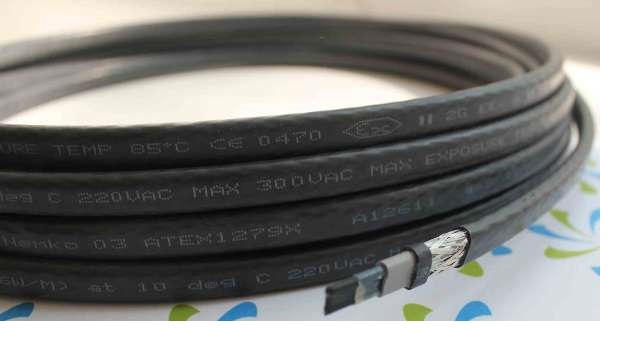

Саморегулирующийся нагревательный кабель Eltherm ELSR-N до 80 °C – Техническая информация

Внешняя оболочка Шинный провод Максимальная температура экспозиции (при выключенном питании) Максимальная температура экспозиции (питание включено) Номинальное напряжение Радиус изгиба, не менее Температура установки, мин. Система классификации опасных зон Кабель для классификации опасных зон Сертификаты для опасных зон
ТПЭ-О Никелированная медь 80 °С 65 °С 230 В 25 мм – 45 °С IBExU II 2G Ex e IIC T6 Gb II 2D Ex tb IIIC TX Db EPS II 2G Ex e IIC Gb II 2D Ex tb IIIC D 12ATEX1431U IECEx EPS 12.0006U
Ассортимент продукции Eltherm для обогрева
    • Обогрев трубопроводов для защиты от замерзания
    • Поддержание температуры горячей воды
    • Обогрев рампы
    • Обогрев крыши и водосточных желобов
    • Обогрев пожарной лестницы
    • Электрические нагревательные кабели для взрывоопасных зон

➡ Для получения полных спецификаций, технических данных и вспомогательной информации о саморегулирующихся нагревательных кабелях Eltherm , пожалуйста, обратитесь к страницам продукта ниже.
